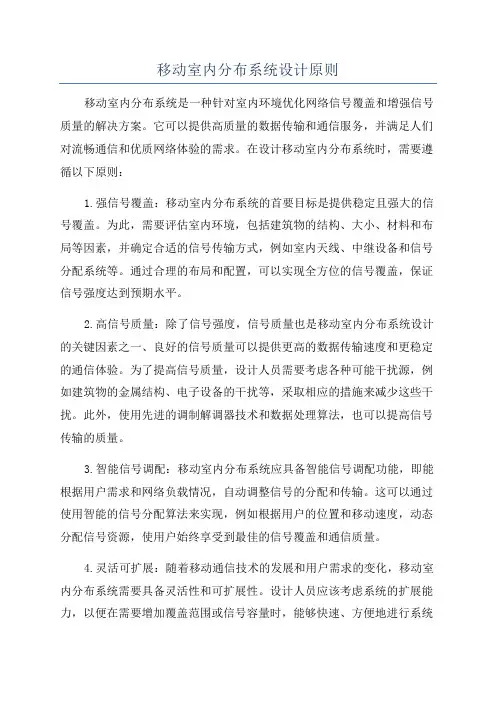

移动室内分布系统设计原则

移动室内分布系统设计原则和建设指导意见（内部培训版）目录目录 (1)一、适用范围及背景 (1)二、室内分布系统建设总体原则 (1)三、室分覆盖建设规划思路 (1)四、信源建设指导原则 (2)五、室内分布系统网络指标要求 (4)六、室内分布系统设计原则 (5)七、室内覆盖注意事项 (8)八、室内外协调规划应用 (8)九、深度覆盖解决方案： (9)十、小区覆盖整理附表及案例： (13)一、适用范围及背景随着社会经济的高速发展，豪华宾馆、大型商业中心、高档公寓、地铁、地下车库等大量涌现，使手机在室内的使用频率日益增加；由此室内分布系统在未来发展的重要性逐渐体现，规范的设计方案及建设思路尤为重要。

本方案适合中国移动室分系统规划及设计、建设人员站点勘查及方案设计使用。

二、室内分布系统建设总体原则1、室内分布建设应面向于解决客户投诉、弱覆区域、话务吸收、竞争对手对比、经济效益显著等重点目标市场，满足业务发展的需求。

2、室内分布系统建设应考虑GSM90O DCS18O0TD-SCDMAWLA多网合一的需求。

3、室内分布系统建设是优化网络最重要和最主要的解决方案。

室内分布系统应从网络覆盖、网络容量、网络质量三方面提升网络，是运营商获取竞争优势的关键因素，从根本上体现了无线通信网络的服务水平。

4、建设室内分布系统的物业点应能保证优质的室内覆盖，控制好室内信号，避免对室外构成强干扰；同时做好室内外小区平滑切换关系•5、室内分布系统建设应保证扩容的便利性，做到在不改变分布系统架构的情况下，通过增加载波及小区分裂等方式快速扩容，满足业务需求。

6分布系统建设应考虑多系统间的干扰，注意各营运商系统间天线的隔离度问题。

7、室内分布系统应按照“多天线、小功率”的原则进行建设，电磁辐射必须满足国家和通信行业相关标准。

三、室分覆盖建设规划思路室分覆盖建设规划的主要目的是满足市场需求、提升用户感知。

但是有限的资源投资和基站价值制约了室内分布系统的建设，充分利用现有资源，采用室外宏站和室内覆盖整体规划，加深网络覆盖的深度。

拟室内覆盖建设站点选取优先级和覆盖方式如下表。

楼宇性质区域细分 覆盖等级覆盖深度要求 备注干道隧道 B 连续覆盖 无盲点覆盖、低话务及话务接续 党政军党政军办公室场所A 全覆盖 无盲点覆盖、中等话务规模 党政军住宅区B 全覆盖无盲点覆盖、中等话务规模 商业中心五星级酒店 A 商场、客房、走廊、 电梯、地下停车场、 餐饮娱乐区、办公 区等全覆盖无盲点覆盖、密集型话务规模大型购物中心 A 无盲点覆盖、密集型话务规模 高档写字楼 A 无盲点覆盖、密集型话务规模 四星级酒店B 无盲点覆盖、密集型话务规模 中型购物中心 B 无盲点覆盖、密集型话务规模一般写字楼 B 全覆盖无盲点覆盖、中等话务规模 一般酒店 C 客房、走廊、电梯 无盲点覆盖、中等话务规模小型购物中心 C 重要区域覆盖 中等话务模型 其他小型场所 C 重要区域覆盖中等话务模型 居民小区高档别墅区 A 住户楼层、电梯、 地下停车场、地下 室、公共区域接续覆盖大型住宅区A 接续覆盖、话务密集区域 中档住宅区B 接续覆盖、话务密集区域 高层住宅楼 B 接续覆盖、话务密集区域其他住宅区 C 重要区域覆盖中等话务模型厂房大型厂房及宿舍A 全覆盖无盲点覆盖、密集型话务规模一般厂房 B 重要区域覆盖中等话务模型学校高等院校A 全覆盖密集话务区域、接续覆盖普通中专、职中 B 重要区域覆盖中等话务模型娱乐场所高等娱乐场所A 全覆盖无盲点覆盖、接续覆盖、话务密集区 域一般娱乐场所B重要区域覆盖密集型话务规模对于上报室分需求，须按照“室内覆盖需求表”填写，由规划分析室审核站 点投诉类型（A :重要领导投诉B : VIP 投诉C :一般投诉）、投诉量、覆盖等级、 区域人流量、区域面积、弱覆盖区域等情况，综合考虑场景划分的优先级和投诉 情况等，纳入立项规模。

四、信源建设指导原则室内覆盖系统在选择信号源时，主要应根据物业点区域的话务需求、资源情附室内覆盖需求表模板:室内覆盖需求模版.xls况、无线环境情况和所选室内覆盖系统类型确定。

目前移动室内分布系统信源建设主要方式有宏蜂窝、BBU+RR华为）、GRRU若西BTS+ GRRU）（BBU+RRU设备以及GRR设备能适合各类使用场景，相对于传统的信源具有组网灵活、可分散分布功率资源、易于组成超级小区等优点，非常适合作为各场景下室内覆盖系统的信源，室内分布信源原则上采用（BB出RRU、GRR设备4.1 信源选择及配置建议4.2. 宏蜂窝的选择主要特点：能提供大的话务容量，扩容方便，每载波输出功率高；需要室内机房、传输资源和电源，建设周期长，成本较高。

主要应用场景：适用于高话务量、覆盖区域大、机房资源比较容易获取的高档写字楼、大型商场和星级酒店等重要场所。

4.3 BBU+RRU GRR的选择主要特点：BBU和RR可以分开放置，组网灵活；能提供大的话务容量，需要光纤资源；对电源和机房环境要求不高（不需在室内站点专门租赁大空间的机房）；减/ 扩容方便。

主要应用场景：适用于话务量较高、站点机房资源难以获取的写字楼、商场，和星级酒店等重要场所。

4.4 根据集团公司要求以及建设原则不使用无线直放站五、室内分布系统网络指标要求5.1、GSM网络指标1）楼层无线覆盖要求100%全覆盖（地下室设备间）（采样点覆盖电平85dBm, 95%的采样点覆盖电平75dBm电梯地下室：95%的采样点覆盖电平85dBm 2）话音质量要求：a） 0-9 层，0-3 级97%；（注：0 为地下室各层）b） 10-19F，0-3 级92%；（同频邻频干扰严重）c） 20F-29F，0-3 级95%；d） 30F 以上，0-3 级95%3）无线覆盖区内可接通率：要求在无线覆盖区内的99%位置，99%的时间移动台可接入网络；4）掉话率（含室内外切换测试）：<=1%5）无线信道的呼损率取定：（1）话音信道（TCH呼损为2%（2）控制信道（SDCCH呼损为0.1%6）干扰保护比：1 ）同频干扰保护比：C/IC/I2 ）邻频干扰保护比：200KHZ邻频干扰保护比:400KHZ邻频干扰保护比: 7）泄漏电平要求: 室内泄漏电平比室外主小区低10dB12dB （不开跳频）9dBC/I -6dBC/I -38dB8）在基站接收端的收到的上行噪声电平小于-120dBm；9）室内天线的发射功率要求<=15dBm每载波，电梯井内天线发射功率要求<=20dBm每载波；10）切换成功率要求：步行进出楼宇主要进出口；驱车进出地下车库进出口时；由室外快速进入室内电梯或由室内电梯快速移动至室外；高层小区进出电梯时发生高低小区之间的切换，切换成功率均要求>98%。

11）在室内覆盖范围内关机再开机时，登录入网必须是室内覆盖小区，在空闲状态下手机不能重选到室外小区。

5. 2、TD-SCDM网络指标1）室内分布无线覆盖边缘信号要求：PCCPCH RSCP>=-80dBm C/I>=0dB2）室内信号的外泄要求：在室外10米处应满足PCCPCH RSCP- 95dBm 或室内分布外泄的PCCPCRSCRt匕室外宏站最强PCCPCRSCP低10dB。

3）块差错率目标值（BLERTarget ）:话音1% CS64k0.1〜1% PS数据5〜10%。

4）无线信道呼损：无线信道呼损不高于2%。

5）无线覆盖区内可接通率：要求在无线覆盖区内的95％的位置，99％的时间移动台可接入网络。

六、室内分布系统设计原则6.1 、全覆盖原则新建室分系统要求做全覆盖, 对于楼幢部分区域业主方面不同意（或其他因素）暂不能做覆盖的,设计方案需做功率预留. （室内机房部分预留光口资源，RRU 处预留功率余量）6.2、信号源配置原则载频数:需结合现场查勘实际人流量根据话务模型计算出覆盖区所需的载频数;（忙时话务量=人数* 移动用户渗透率*0.023ERL）载频信道总数=1个BCC信道+SDCC信道数+PDC信道数+TCH语音信道1、GS有源设备输出功率有源设备下行的BCC输出功率要求：BCC功率二设备总功率-10logN , （N=t波数）（华为RRU392机顶总功率为80W49DBM）注：为了满足TD系统合路，GS信号源载波功率设计值应与TD系统RRUI道功率相匹配；（2012年单个华为RRU-392无需加电桥即可实现8载频;）GRR近端机耦合BTS言号需加3DB6桥；（注：是否加3DB6桥根据主设备情况、方案情况而定）2、TD-SCDM室内分布系统设计时按照PCCPCH道功率为32dBm取定。

6.3、RRU级联原则：考虑网络安全性和性能指标，通常情况下室内分布系统RRU 级联级数建议为3级以内，最多不超过4级。

（各厂家BBU-RRU-RF拉远距离不同）6.4 、小区与分层规划原则1、室内分布系统小区规划要充分考虑室内具体环境。

规划时重点考虑小区之间的隔离。

可以借助建筑物的楼板、墙体等自然屏障产生的穿透损耗形成小区间的隔离。

2、小区数量应均衡覆盖和容量，并结合不同厂家的产品性能及RRL数量综合确定，从而避免后期容量增加对现网室内分布系统做大的调整。

3、采用底层900M +高层1800 M 的分层覆盖方式可在降低频率干扰同时提升网络容量；6.5 、天线布放原则:1 、天线布放要结合覆盖区域合理灵活布放，遵循“多天线、小功率”的原则；2、平层天线布放要结合房间门位置、房间隔断、墙壁类型及厚度、房间深度、过道拐角以及交叉口、电梯厅、楼梯间以及空间损耗等综合考虑；3、地下室、裙楼场所要关注会议室、物管、工程部、监控中心、值班室、员工宿舍、餐厅等功能房间以及人流量大的楼梯口、大厅、大楼出入口、地下车库出入口的覆盖。

4 、为了达到深度覆盖和控制信号外泄,可结合实际合理使用定向及美化天线;5 、针对投诉类站点, 天线布放要重点覆盖投诉区域;6 、面积较大的房间要求天线进房间覆盖; 重点区域（如领导办公室、会议室）布放天线，保证重点区域的覆盖; （如果协调人员明确表示不能进入房间，将不设计，在图纸中体现无法覆盖的说明。

）7 、在室内存在室外干扰信号或室外信号较强的区域,在室内干扰区域，则需要根据室外信号强度和区域来决定室内天线的布放位置。
