上海环球金融中心结构分析

合集下载

浅谈上海环球金融中心的设计

浅谈上海环球金融中心的设计

浅谈上海环球金融中心的设计上海环球金融中心、金茂大厦和在建的上海中心,即将成为三足鼎立的态势,也将成为上海的新标志。

下面就来谈谈我对上海环球金融中心的设计的一些看法。

我们知道:上海环球金融中心为超高层建筑,高度为492m,地下3层,地上101层,是国内目前最高的建筑。

在结构方面,它采用了外围为巨型桁架筒与内部为钢筋混凝土的筒中筒结构。

外围全部采用幕墙结够。

其实,我想谈的最主要的还是它的外形,因为这是这栋建筑所争议的焦点所在。

上海环球金融中心由日本森大厦株式会社的全资子公司――森海外株式会社与日本三十三家银行、保险、商社等企业联合成立的“上海环球金融中心投资株式会社”全额出资兴建,建筑设计则由美国KPF设计事务所承担。

上图为设计效果图,从中我们可以看到,设计的外形如同两把抗日战争时期日本军人使用的三八大盖刺刀,两把刺刀的刀剑顶着一轮红日,有人这样说到:这两把深深地刺痛了我和众多至今仍痛恨着那段耻辱史的中国人的心脏!!!按照设计方的解释。

整个大厦包含中国人传统的天圆地方的含义,上部圆孔的设计灵感来源于苏州园林中月亮门洞的造型。

同时,直径50米的圆孔和不远处东方明珠的球体遥相呼应。

后来在在众多非议之后2003年大厦再次开工,上海市有关方面和投资方、设计方讨论修改了部分设计。

在2005年最新的工地效果图上,设计做了较大修改。

天不再是圆的了,太阳也下山了!我想说的是,无论从外形,还是整体的美观性,原有的设计比之现在的外形更加趋于完美,不是说我不爱国,而是事实却是如此,其实,真正的设计者并不是日本人,而是美国人,他的设计理念完全被我们所曲解了,金融中心的设计灵感原本来自于中国传统文化中对于“天地”的理解,正是天圆地方的意思。

而且,50米直径的“圆洞”就是不远处“东方明珠”第二个球的大小,空心圆洞与实心球体正好形成一虚一实、遥相呼应的艺术美感。

但这样的构思在华人看来,同时也表现出了另一种形象,首先是一位新加坡华人给上海市建设局写信称,楼顶的大远地看太像日本的太阳旗。

上海环球金融中心建筑构造分析

上海环球金融中心建筑构造分析

p80
上海”三足鼎立“局面的形 成
• 主楼采用钢管桩加筏板的基础形式,其中主 楼核心筒区域采用Φ700×18的钢管桩,有效 桩长为59.85m,承载力特征值为5750kN;
基础上的剪力墙分布
• 上部结构
结构体系及特点
工程上部结构同时采用三重抗侧力结构体系:
巨型框架——核心筒——外伸臂结构
这也是绝大部分的高层建筑所采用的结构体系。 材料上采用混合结构形式:
结构体系及特点由于受到建筑平面的限制大楼的内核心筒在层5761及层79进行了转换层5761核心筒的转换通过上部核心筒倒插三层的方式解决同时对搭接部位楼层的楼板厚度进行了加强
lsa11008 周昕烁
工程简介
【开工日期】:1997年年初;2003年2月工程复工。 【竣工日期】: 2008年8月29日。 【用地面积】: 30,000 平方米 。 【占地面积】: 14,400 平方米。 【建筑面积】: 381,600 平方米。 【建筑层数】: 地上101层、地下3层 。 【建筑高度】: 492米 。 【结构形式】: 钢筋混凝土结构(SRC结构)、钢结构(S结构)。 【建筑造价】: 1050亿日元。(约10亿美元) 【投资单位】: 森海外株式会社(Forest Overseas Co., Ltd.) 。 【建筑设计】: KPF建筑师事务所 。 【结构设计】: 籁思理· 罗伯逊联合股份有限公司(LERA) 。 【设计单位】: 上海现代建筑设计(集团)有限公司、华东建筑设计研 究院有限公司 。 【施工单位】: 中国建筑工程总公司、上海建工(集团)总公司总承包 联合体。 【所获荣誉】: 2008年竣工的最佳高层建筑(美国芝加哥“高层建筑和 城 市住宅委员会”评选)。
Hale Waihona Puke 钢结构和钢筋混凝土结构混合。

现代建筑的奇迹中国的上海环球金融中心

现代建筑的奇迹中国的上海环球金融中心

现代建筑的奇迹中国的上海环球金融中心现代建筑的奇迹——中国的上海环球金融中心中国是一个充满着建筑奇迹的国家,无论是古代的长城还是现代的高楼大厦,都展示了中国人民的智慧和勇气。

而在中国众多的现代建筑中,上海环球金融中心无疑是一座闪耀着中国辉煌的代表之一。

本文将为您揭开这一建筑奇迹的面纱,深入探讨其设计理念、建设历程以及所带来的深远影响。

一、设计理念上海环球金融中心是中国城市搜索获取项目近年来的重大组成部分,拥有地标性的外观和独特的设计理念。

该建筑师David Childs致力于将中国传统文化和现代建筑风格相结合,取得了令人惊艳的成果。

1.1 天际线的瑰宝作为一个超高层建筑,上海环球金融中心以其独特的“超级瓶塔”设计而脱颖而出。

不仅在高度上令人眼花缭乱,也将建筑与周围景观融为一体,形成了一幅壮丽的城市画卷。

建筑师以瓶子的形象为灵感,使其外观在天际线中独树一帜。

1.2 中国元素的融入上海环球金融中心在设计中融入了中国传统文化的元素,这是其魅力的重要因素之一。

例如,外墙的造型运用了中国古代纹样,结合现代的玻璃幕墙技术,形成了独具特色的外观。

此外,建筑内部的装饰也强调了中国传统文化的元素,如中国古代艺术品的陈列和中国风格的室内设计。

二、建设历程上海环球金融中心的建设并非一帆风顺,历经了多年的努力和困难。

然而,中国人民以其无比的毅力和智慧,最终将一座座雄伟的建筑奇迹展现在世人面前。

2.1 设计和规划阶段在设计和规划阶段,建筑师们面临着重重困难和挑战。

如何设计一座既符合现代美学,又能与城市环境和谐共处的大楼,是这一阶段的重要任务。

通过激烈的讨论和反复修改,最终达成了设计方案。

2.2 施工和技术突破建筑是一个需要许多专业技术和工程团队密切合作的复杂工程。

在上海环球金融中心的建设过程中,施工过程严格按照设计要求进行,并采用了最先进的建筑技术。

这包括高强度混凝土、模块化结构等,使得建筑的稳定性和安全性得到了保证。

三、深远影响上海环球金融中心不仅是一座设计精美的建筑,它也对中国和世界产生了深远的影响。

上海环球金融中心结构分析

上海环球金融中心结构分析

高层讨论课指导教师:***房建一班一组:朱锐马健李海星杨肖戴雅倩徐耀项彦曹亚凯时间:2015年6月上海环球金融中心结构分析施工中的环球金融中心建成的环球金融中心一、基本信息上海环球金融中心位于上海市浦东新区陆家嘴金融贸易中心区、是上海的世界金融中心建设的标志性项目。

上海环球金融中心在外观造型新颖的建筑物中提供最顶尖的办公环境同时有机地配置了酒店、观光设施、会议设施、商铺等的多业种商业设施。

总投资超过8亿美元的上海环球金融中心为多功能的摩天大楼,建筑物的规模为:总建筑面积:381,600㎡、地上 101 层、地下 3 层、高度达 492m。

二、结构分析结构分析分为三部分:基础、抗侧力体系、防风措施1、基础该大楼基础形式为桩筏基础。

由于受到现有桩基的制约,结构方案采用周边剪力墙、交叉剪力墙和翼墙组成的传力体系,以求讲核心筒剪力墙承受的荷载传递到主楼的四角(图1)。

在大厦的基础部设置了由外周墙和核心墙组成的井字形“基础墙”,“基础地板”以及打入地下最深达78米约2200根钢管地下桩基支撑着建筑物(图2)。

1、抗侧力体系图1 图2桩筏基础(1)核心筒和建筑结构由巨型的柱、桁架、斜撑组成的外部结构和内部的钢骨钢筋混凝土核心筒,以及连接双方结构体的伸臂桁架(如图3),这三个系统确保了大模结构非同一般的抗震和抗强风性。

(2)带状桁架带状桁架位于每个避难/设备层的四周,高度为一层楼高。

带状桁架由焊接箱形截面和热轧宽翼缘型钢组成。

带状桁架将荷载从较小的周边柱子传递到巨型柱,同时也减少了相邻柱之间垂直位移的差异,并为结构提供多重内力传递途径(图4)。

图4图3(3)巨型斜撑巨型斜撑为钢管混凝土结构。

其箱形截面由二块大型竖向翼缘板和两块水平连接腹板组成。

翼缘板将能承受节点处的所有设计荷载,因此所有需与斜撑相连的构件可仅与其翼缘板相连接,大大简化了连接节点的设计。

箱形钢管中的混凝土增加了结构的刚度和阻尼,也节省了浇注时的模板,还能防止构件中薄钢板的屈曲。

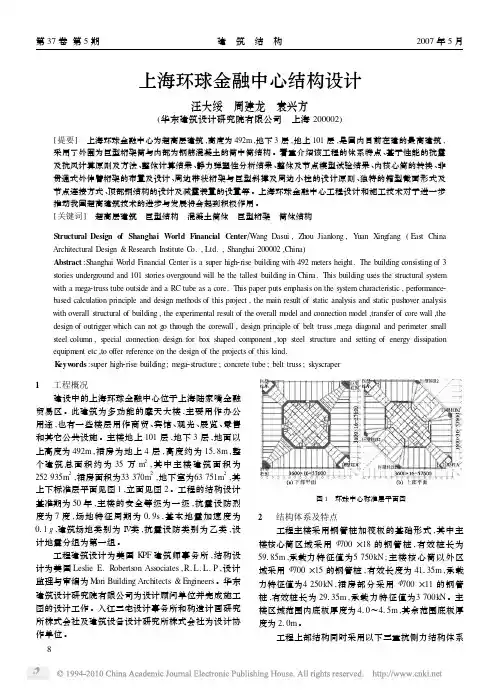

上海环球金融中心结构设计

上海环球金融中心结构设计

巨型斜撑构件的钢板尺寸 (mm)
表1
楼层 层 88~98 层 78~88 层 66~78 层 54~66 层 42~54 层 18~42 层 6~18
tf 20~60 40~80 80~100 60~100 80~100 60~100 50~80
D 800
1 000 1 000 1 200 1 200 1 400 1 600
不考虑 不考虑 不考虑
效应 ,而且考虑了风荷载及地震作用的最不利方向 。 为提高计算效率及避免不必要的复杂细节 ,采用的计 算机模型对结构进行了适当的简化 。
(1) 模型只模拟抗侧力体系 ,对大楼整体侧向反应 影响较小部分 ,如楼面梁则被省略 。
(2) 在 ETABS 和 SAP2000 模型中 ,核心筒以外楼板 的平面刚度采用了等效的楼面桁架来模拟 ( 类似弹性 楼板) 。当估算平面等效桁架的构件尺寸时 ,考虑了由 于混凝土楼板开裂所引起的楼板平面刚度的减小 ,楼 板估算刚度的大小对于周边桁架及外伸臂桁架所在楼 层杆件的内力会产生较大的影响 。
周 期 (s)
T3
T4
T5
最大层间位移角
x
(100 年重现期风荷载) y
ETABS 6. 52 6. 34 2. 55 2. 09 1. 99 1Π581 1Π901
SATWE 6.70
SAP2000 6. 62 6. 47 2. 52 2. 14 2. 00 1Π559 1Π877
故不做防火喷涂 。周边带状桁架下弦所在楼层采用厚 10mm 的钢板加厚 190mm 的混凝土板进行加强 ,设计中 考虑了钢梁与混凝土楼板的组合作用 。
建筑结构体系有如下一些特点 : (1) 巨型柱 、巨型斜撑 、周边带状桁架构成的巨型 结构具有很大的抗侧力刚度 ,在建筑物的底部外周的 巨型桁架筒体承担了 60 %以上的倾覆力矩和 30 %~ 40 %的剪力 ,而且与框筒结构相比 ,避免了剪力滞后的 效应 ,也适当减轻了建筑结构的自重 。 (2) 外伸臂桁架在建筑中所起的作用较常规的框 架2核心筒或框筒结构体系已大为减少 ,使得采用非贯 穿核心筒体的外伸臂桁架成为可行 。 (3) 位于建筑角部的巨型柱可起到抵抗来自风和 地震作用的最佳效果 ,型钢混凝土的截面可提供巨型 构件需要的高承载力 ,也能方便与钢结构构件的连接 , 同时使巨型柱与核心筒竖向变形差异的控制更容易 。 (4) 巨型斜撑采用内灌混凝土的焊接箱形截面 ,不 仅增加了结构的刚度和阻尼 ,而且也能防止斜撑构件 钢板的屈曲 。 (5) 每隔 12 层的一层高的周边带状桁架不仅是巨 型结构的组成部分 ,同时也将荷载从周边小柱传递至 巨型柱 ,也解决了周边相邻柱子之间的竖向变形差异 的问题 。 3 结构计算分析及试验工作 311 计算原则 建筑整 体 结 构 分 析 采 用 了 多 个 三 维 结 构 分 析 程 序 ,包括 ETABS(版本 810) (CSI 公司) 、中国建筑科学研 究院的 SATWE 程序和 SAP2000 ( 版本 810 ,CSI 公司) 及 韩国 MIDAS 公司的 MIDASΠGen 程序 。对结构中较复杂 的部分 ,除了整体结构的分析外 ,亦以独立模型分析作 为补充 ,例如塔楼顶部 、核心筒墙体转换和外伸桁架的 分析 。另外 ,亦对重要构件和节点进行了详细的三维 有限元分析 。 根据抗震审查意见的要求 ,在抗震设计中 ,进行了 7 度设防烈度地震 (地面加速度峰值为 011 g) 和罕遇地 震(地面加速度峰值为 0122 g) 的弹性时程分析 ,也考 虑了深层软土地基长周期对高柔建筑的影响 。另外 , 附加的弹性时程分析被用来确定建筑物中相对较为薄 弱的构件 ,并与静力推覆分析的结果进行对比 。表 3 列出了不同地震水平下构件强度校核时对荷载分项系 数 、构件内力放大系数及材料安全系数的考虑 。 312 计算模型 整体计算中钢结构和混凝土梁 、柱及斜撑假定为 框架单元 ,而核心筒则假定为壳单元 。在程序 ETABS , SATWE 和 SAP2000 分析中都考虑了 P2Δ 效应和扭转

上海陆家嘴三件套 解读

上海陆家嘴三件套 解读

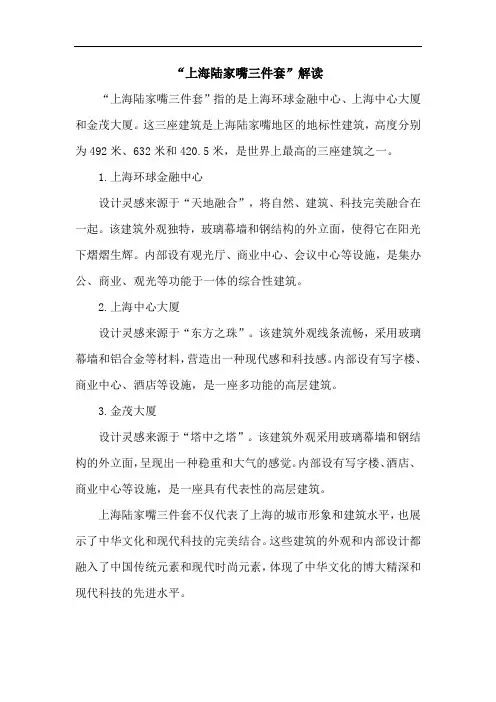

“上海陆家嘴三件套”解读
“上海陆家嘴三件套”指的是上海环球金融中心、上海中心大厦和金茂大厦。

这三座建筑是上海陆家嘴地区的地标性建筑,高度分别为492米、632米和420.5米,是世界上最高的三座建筑之一。

1.上海环球金融中心
设计灵感来源于“天地融合”,将自然、建筑、科技完美融合在一起。

该建筑外观独特,玻璃幕墙和钢结构的外立面,使得它在阳光下熠熠生辉。

内部设有观光厅、商业中心、会议中心等设施,是集办公、商业、观光等功能于一体的综合性建筑。

2.上海中心大厦
设计灵感来源于“东方之珠”。

该建筑外观线条流畅,采用玻璃幕墙和铝合金等材料,营造出一种现代感和科技感。

内部设有写字楼、商业中心、酒店等设施,是一座多功能的高层建筑。

3.金茂大厦
设计灵感来源于“塔中之塔”。

该建筑外观采用玻璃幕墙和钢结构的外立面,呈现出一种稳重和大气的感觉。

内部设有写字楼、酒店、商业中心等设施,是一座具有代表性的高层建筑。

上海陆家嘴三件套不仅代表了上海的城市形象和建筑水平,也展示了中华文化和现代科技的完美结合。

这些建筑的外观和内部设计都融入了中国传统元素和现代时尚元素,体现了中华文化的博大精深和现代科技的先进水平。

上海环球金融中心

上海环球金融中心

上海环球金融中心之进度管理一、项目状态分析1.1工程概况上海环球金融中心大厦位于浦东金融贸易区,建筑面积381600m ^2,建筑高度492M; 地下3 层,主要为停车场"设备用房和商业设施,地上101层,以办公为主,是集会议"酒店"观光等为一体的超高层智能化建筑!工程主体结构内筒采用钢骨劲性混凝土结构,外筒采用混凝土巨型柱"巨型斜撑和带状桁架组成的三维巨型框架结构; 裙房屋面采用刚性上人屋面; 主楼外墙采用石材和单元式玻璃幕墙,室内地面采用OA 地板和石材地面,墙面为涂料和石材饰面,通风空调系统完备"具有5 级保护功能的变配电系统"功能齐全的楼宇自控系统"给排水和消防系统以及新颖的电梯工程等。

上海环球金融中心结构混凝土约294000m^3;开挖软土量达256300m^3; 钢结构构件60000多个,安装总量约67000t,高强螺栓780000套,钢结构现场焊缝达1700000m,; 玻璃幕墙共计120000m^2,由100683 块单元板组成; 共125台电梯其中直梯91台,自动扶梯34台; 安装风管370000m^2,给排水管道325000m^2,消防管道650000m^2,火灾报警点15800个"楼宇自控监控点44000个"视频监控点868个,安装精度和难度极具挑战性!施工作业中在同一个垂直面上有5 -7 个专业进行立体交叉作业,高峰期施工人员达5 000余人,同时展开的工作面有70 多个,协调难度极大。

1.2工程特点(1)上海环球金融中心新建工程101层,高492m,是世界最高的建筑之一,其施工技术、建筑质量均需达到世界先进水平。

本工程造型独特,变截面多,建筑物垂直偏差控制极为重要。

(2)本工程底板混凝土约5.63万m3,厚度为4.5、4.0、2.5、2.0m,外筒(地下室)墙厚为1.4-3.4m,核心筒的墙厚为1.8m,均为超大体积混凝土。

上海环球金融中心结构设计

上海环球金融中心结构设计

核 芯 筒
周边地下连续墙及降水
本工程地下三层,地下室的永久周边墙采用厚度 约为一米的地下连续墙。地下连续墙能承受施工及 正常使用状态的荷载,也用于有效地减少流入场地 的地下水。 地下水位于地面以下约 500mm。在挖掘施工进行中 会进行降水,但本工程项目不设永久的降水系统。 因此,地下三层的底板将能承受地下水造成的静水 压力。
面。此建筑为多功能的摩天大楼,主要用 作办公室用途,但也有一些楼层用作包括
办公室、宾馆、商贸、零售、展览及其它
公共设施。大楼地上101层,地下3层,地 面以上高度为492米。当该建筑建成时, 有可能成为世界上最高的建筑物。主楼建 筑面积为252,935 m2,裙房为33,370 m2, 地下室为63,751 m2。
粉 质 细 砂
粉质 粘土
粉质 细砂
粘质 ,
砂质 粉土 细至
基础:
本大楼的基础形式为桩筏基础。主楼范围的桩已于 1997年10月到1998年7月期间施工完成,桩基采用直径为 700mm的钢管桩,桩顶标高-19.000,桩长40~59m。主 楼采用厚度约为4.5米的底板,支承于桩基之上,板顶标 高-14.500。本次设计采用了周边剪力墙、交叉剪力墙 和翼墙组成的传力体系,将核心筒剪力墙承受的荷载传 递到主楼的四角。 裙房的桩基嵌 固在二米厚的筏板 之上,桩和筏板被 设计来抵抗来自地 下水的浮力。 底部剪 力墙
楼层系统
标准办公层及酒店层楼面采用普通混凝土与“Lysaght 3W”压型钢板组成的组合楼盖,全厚156mm。 在 54 层以上的设备层及所有设备层相邻上一层,由于 布置有带状桁架和伸臂桁架,所以采用总厚度为200mm。 的组合楼板,以增强抗侧力体系。在 54 层以下的设备层, 采用一种10mm厚平钢板上浇注190mm混凝土的楼板体系, 以进一步加强楼板。 楼层的主、次梁采用组合截面或热轧型钢,设计考虑 了钢梁与混凝土楼板的组合作用。

上海环球金融中心施工总结

上海环球金融中心施工总结
设计部统一负责整个项目部设计、 物资部负责统一负责材料采购发放, 商务部负责签证成本合同项目商务, 项目部门设置责任分工明确到位,有利于项目 管理
三、施工组织部署
存在问题:
1、各施工段段长管理水平及素质不同,导 致五个施工段的工程质量、进度不能起头并 进,各段工程质量进度管理水平参差不齐, 例如办公楼层段、地下室段不尽如意。
七、施工质量管理
上海环球金融中心工程质量是我所经历工程业 主要求最高。在施工过程中我们深深体会到日本 人的全面质量管理的含义及过程精品的重要性。
从材料的选样、采购、包装、运输、堆放、保 管到工人进场培训、每道工序施工的复核及检查、 单项工程验收都有极为严格。
为此,项目部结合业主要求采取如下方法进行 施工质量管理:
二、工程施工总体情况:
* 上海环球金融中心装饰工程总共历时三年,于 2008年6月31日完工,该工程的完工充分显示我公 司在高、尖、难项目的施工的能力,进一步提高 了我公司的品牌。但是施工过程存在的问题也暴 露了公司的施工水平与国内和国际先进施工水平 的差距。
* 以下我对上海环球金融中心装饰工程施工全过 程的得与失进行总结。
六、材料管理
特殊材料每批货进场前业主、总包都要到现场 亲自过目,例如外墙石材共约8000平方,每批进 货约200平方,项目部共计划组织不低于40次业 主、总包、监理考察。
我认为造成这种状况主要有以下几点原因: 一是对业主了解不够,对市场了解不全面,工 作不够细致,做了很多无用功。 二是业主对我们不相信。 今后我们要对市场更加全面了解市场,掌握各 种材料性能,并建立档案,从而尽快满足不同业 主不同工程的需要。
一、工程建筑概况:
酒店区: 这里将成为21世纪与国际一流中央商务区接轨

上海环球金融中心PPT

上海环球金融中心PPT
谢谢观赏!
③ 在核心筒墙和外围巨型结构的巨型柱之间产生 相互联结作用的3 层高钢架外伸桁架。 ④ 把每12 层的垂直荷载转移到巨型柱和核心筒 墙上的转换桁架和外围的带状桁架
在施工技术领域,上海环球金融中心创造了 一系列纪录,如在国内首次使用塔楼大型管道 的整体施工技术、在我国大陆地区首次在摩天 大楼中安装可抗12级台风的风阻尼器。
三、结构及施工
结构要素的有机结合形成一个抗侧力的效率高且却结构安全储 备的冗余度高的结构体系。 ① 巨型柱(Megacolumn) (内置钢结构的巨型RC 柱)、 巨型斜支撑(Megadiagonal) (巨型混凝土填充钢架斜支撑) 带状桁架(钢架桁架) 组成外围巨型结构。 ② 内置钢架的钢筋 混凝土设施核心。
上海环球金融中心
(Shanghai World Financial Center)
一、工程概况
二、建筑简介
三、结构及施工 四、合同管理 五、总结
一、工程概况
【开工时间】:1993初,2003年复工。 【竣工时间】:2008年8月29日。 【用地面积】:30000平方米。 【建筑面积】:381600平方米。 【建筑层数】:地上101层, 地下3层。 【建筑高度】:492米。 【建筑造价】:1050亿日元 (约10亿美元)。
二、建筑简介
上海环球金融中心(Shanghai Global Financial Hub)是位于 中国上海陆家嘴的一栋摩天大楼,2008年8月29日 竣工。是中国目前第三高楼、大陆第二高楼、世界 第四高楼、世界最高的平顶式大楼,楼高492米, 地上101层,开发商为“上海环球金融中心公司”, 由日本森大厦株式会社主导兴建。设计高460米, 工程地块面积为3万平方米,总建筑面积达38.16万 平方米,比邻金茂大厦。上海环球金融中心共100 层,其中94-100层都为观光层。

上海环球金融中心钢结构设计与施工

上海环球金融中心钢结构设计与施工

上海环球金融中心钢结构设计与施工钢结构设计是上海环球金融中心的重要工作之一、由于摩天大楼的高度和复杂性,钢结构设计要考虑到多个因素,如地震、风荷载、抗倾覆、抗剪切等。

设计师需要运用现代计算和仿真技术,对建筑进行力学分析和结构模拟,以确定最佳的结构方案。

设计过程中还要考虑到建筑的使用要求,如空间需求、管道布置、设备摆放等。

最终的设计方案要经过审查和优化,确保其安全可靠并符合相关标准。

钢结构施工是上海环球金融中心建设的关键步骤之一、施工过程中需要严格控制质量和进度,确保按照设计要求进行施工。

施工单位需要组织专业队伍进行各项施工工序,包括钢材加工、焊接、钢板安装等。

由于摩天大楼的高度和复杂性,施工过程中还需要采取安全保护措施,如安装临时支撑、使用安全带等,以确保施工人员的安全。

同时,施工人员还需密切配合,协调各个工序的进行,确保施工的连贯性和高效性。

为了保证上海环球金融中心钢结构的质量,施工中还需要进行相关的检测和监控。

监测人员需要对钢结构的质量进行检查,并记录相关数据。

在施工过程中,还需要采用一些先进的技术手段,如无损检测、振动监测等,对结构的安全性和稳定性进行监测。

监测结果会及时反馈给相关人员,以便进行必要的调整和措施。

除了以上工作,上海环球金融中心的钢结构设计与施工还需要考虑到可持续发展的要求。

设计师和施工单位需要选择优质的材料,确保钢结构的寿命和稳定性。

同时,他们还需要考虑到建筑的能耗和环境影响,采取相应的节能和环保措施,如使用高效节能的设备和系统、加强废物管理等。

综上所述,上海环球金融中心的钢结构设计与施工是一个复杂而重要的工作。

需要运用现代化的技术手段,严格控制施工质量和进度,并考虑可持续发展的要求。

只有在设计与施工过程中充分考虑到各种因素的要求,上海环球金融中心的钢结构才能安全可靠地支撑起这座地标性建筑。

上海环球金融中心分析报告

上海环球金融中心分析报告

上海环球金融中心分析报告世界金融磁场上海环球金融中心地上101层,高度为492米的“垂直型花园城市”,聚集城市生活的多种元素,兼具金融中心和信息中心双重功能,并设有大型文化传媒中心。

这里吸引具备成长意识和变革魄力的商界精英,信息与金融在此汇聚、互动。

这里汇聚全球权威人士,孕育多样文化,成为影响世界的磁场。

这里诞生的磁力,可以指引一条更加美好的未来之路。

主要设施观光厅94,97,100F 位于上海环球金融中心第100层,高474米,是目前世界上人可达的最高的观光设施,供人尽览城市美景。

上海柏悦酒店79-93F 环球凯悦集团旗下酒店遍及世界45个国家和地区,而柏悦品牌又是其中的佼佼者,为你提供优雅而上品的舒适空间。

办公设施7-77F 办公空间符合国际金融中心的高标准配置,兼具功能性和舒适性。

上海环球金融文化传播中心29F既是金融、文化等各种信息聚集传播的平台,也是文化、传媒和经济等各界人士传播交流信息的理想场所。

会议中心3-5F可召开国际性会议,高端品牌展示,也可以成为各种潮流和信息发布的理想场所。

客户可享受到舒适的空间、先进的设备和完善的服务。

商场&餐厅B2-B1F,2-3F适合各种商务场合的餐厅、咖啡吧等将为商务人士提供服务。

观光厅94,97,100 F在海拔474米的城市之巅,汇聚创意与艺术,跨越过去和未来,感受身心与天空的融合。

观光天阁100由三条透明玻璃地板组成的悬空观光长廊,为目前世界上人可到达的最高的观光设施,可将充满活力的整个上海美景尽收眼底。

观光天桥97如一道浮在空中的天桥,开放式的玻璃顶棚设计,让人与自然融合一体。

观光大厅94以美丽的浦江两岸为背景举办各种展示活动,提供宽敞的交流空间。

建筑结构核心筒和建筑结构基础结构设置避难广场层由巨型的柱、桁架,斜撑组成在大厦的基础部设置了作为发生灾害时的紧急避的外部结构和内部的钢骨钢筋由外周墙和核心墙组成难场所,在7个楼面设置混凝土核心筒,以及连接双方的井字形“基础墙”,“防火用“避难广场层”,并结构体得伸臂桁架,这三个系基础地板”以及打入地采用利用室外空气加压防统确保了大模结构非同一般的下最深达78米约2200 燃系统,防止烟雾流入避抗震和抗强风性。

上海环球金融中心结构设计

上海环球金融中心结构设计

上海环球金融中心结构设计上海环球金融中心是位于中国上海市浦东新区的一座超高层建筑,是中国金融业的重要标志和地标性建筑之一、其结构设计是该建筑的核心部分,对于建筑的安全性、稳定性以及整体的建筑美感起着重要的作用。

下面将详细介绍上海环球金融中心的结构设计。

一、整体结构类型上海环球金融中心采用的是钢结构-混凝土核心筒结构,这种结构类型能够更好地满足超高层建筑的要求。

核心筒由混凝土构成,具有良好的抗震性能,能够在地震发生时提供稳定的支撑。

而钢结构则用于组成建筑的外部立面和内部空间,钢结构具有轻量化、延性好、施工速度快等优点。

二、结构特点1.大跨度设计:上海环球金融中心的层高为6.9米,整个建筑共有128层,总高度达632米,大跨度结构设计成为必然选择。

大跨度结构能够提供更大的空间,给予租户更多的自由度和灵活性。

2.倒悬结构:上海环球金融中心的设计灵感来自中国传统的华表,该建筑以三支倒悬的桅杆状结构为特色,形成了一个独特的视觉形象。

这种设计不仅使建筑具有辨识度和艺术感,同时也提高了建筑的空间利用率。

3.多层式空间划分:上海环球金融中心采用多层空间划分的设计,在大厅和其他公共区域设置了多层楼梯和空中走廊,使建筑内部形成多层次、多维度的空间布局。

这种设计不仅提高了建筑的空间利用率,还增加了建筑的感官冲击力。

4.抗震设计:由于上海区域地处东亚地震带,抗震设计对于超高层建筑尤为重要。

上海环球金融中心采用了一系列的抗震措施,包括加强主结构的抗震能力、采用阻尼器技术减小地震对建筑的影响、增加剪切墙等。

这些措施能够保证在地震发生时建筑的安全性和稳定性。

三、结构施工上海环球金融中心的结构施工是一项复杂而艰巨的任务,需要大量的工程技术和施工经验。

施工过程中,要注意加强对于结构节点的处理,以确保节点的强度和连接可靠性。

此外,还需要采用现代化的施工设备和系统,以提升施工效率和质量。

四、结构效果上海环球金融中心的结构设计使得整个建筑在视觉上更加独特、优美,同时也提供了更好的使用功能和安全性能。

上海环球金融中心结构设计简析

上海环球金融中心结构设计简析

3.3.2巨型斜撑 巨型斜撑为钢管混凝土结构。其箱形截面由二块大 型竖向翼缘板和两块水平连接腹板组成。翼缘板将能承 受节点处的所有设计荷载,因此所有需与斜撑相连的构 件可仅与其翼缘板相连接,这样大大简化了连接节点的 设计。另外,箱形钢管中的混凝土增加了结构的刚度和 阻尼,也节省了浇注时的模板,还能防止构件中薄钢板的 屈曲。巨型斜撑除了抵御侧向荷载以外,还用于承受从 周边柱子传来的重力荷载。
研究的第一部分,即测力天平试验已由加拿大西安 大略大学(uwo)的边界层风洞试验室(BLWTL)完成。
对上海风气候的全面研究也已经由BLWTL完成。 根据专家们的建议,在正常使用状态的设计(如位移)中, 以100年重现期风速43.7m/s为依据,结构的强度设计 则采用200年重现期风速46.3m/s。
楼高。带状桁架由焊接箱形截面和热轧宽翼缘型钢组 成。带状桁架将荷载从较小的周边柱子传递到巨型柱, 同时也减少了相邻柱之间垂直位移的差异,并为结构提 供多重内力传递途径。
3.3.4混凝土核心简体系 核心筒采用钢筋混凝土结构,既承担重力荷载,又承 担由风和地震引起的部份剪力和倾覆弯矩。混凝土核心 筒的平面形状沿建筑物的高度有三次改变(见图3~图 5)。下部核心筒与中部核心筒的转换有3层搭接,而中 部核心筒与上部核心简的转换有2层搭接。转换区核心 筒的搭接有利于荷载的有效传递。 混凝土核心筒顶部88层至90层的墙体厚度有所增加, 主要是为了提供足够空间让伸臂桁架能够埋置到墙体之中。
图1基础上的剪力墙分布
3.2主楼的抗侧力体系 为抵抗风和地震的侧向荷载,大楼同时采用以下三
个结构体系(图2) 1)巨型柱、巨型斜撑和带状桁架构成的巨型结构; 2)钢筋混凝土的核心筒; 3)构成核心筒和巨型结构柱之间相互作用的伸臂

上海环球金融中心结构分析

上海环球金融中心结构分析

高层讨论课指导教师:王鼎房建一班一组:朱锐马健李海星杨肖戴雅倩徐耀项彦曹亚凯时间:2015年6月上海环球金融中心结构分析施工中的环球金融中心建成的环球金融中心一、基本信息上海环球金融中心位于上海市浦东新区陆家嘴金融贸易中心区、是上海的世界金融中心建设的标志性项目。

上海环球金融中心在外观造型新颖的建筑物中提供最顶尖的办公环境同时有机地配置了酒店、观光设施、会议设施、商铺等的多业种商业设施.总投资超过8亿美元的上海环球金融中心为多功能的摩天大楼,建筑物的规模为:总建筑面积:381,600㎡、地上 101 层、地下 3 层、高度达 492m.二、结构分析结构分析分为三部分:基础、抗侧力体系、防风措施1、基础该大楼基础形式为桩筏基础。

由于受到现有桩基的制约,结构方案采用周边剪力墙、交叉剪力墙和翼墙组成的传力体系,以求讲核心筒剪力墙承受的荷载传递到主楼的四角(图1)。

在大厦的基础部设置了由外周墙和核心墙组成的井字形“基础墙”,“基础地板”以及打入地下最深达78米约2200根钢管地下桩基支撑着建筑物(图2)。

1、抗侧力体系图1 图2桩筏基础(1)核心筒和建筑结构由巨型的柱、桁架、斜撑组成的外部结构和内部的钢骨钢筋混凝土核心筒,以及连接双方结构体的伸臂桁架(如图3),这三个系统确保了大模结构非同一般的抗震和抗强风性。

(2)带状桁架带状桁架位于每个避难/设备层的四周,高度为一层楼高。

带状桁架由焊接箱形截面和热轧宽翼缘型钢组成。

带状桁架将荷载从较小的周边柱子传递到巨型柱,同时也减少了相邻柱之间垂直位移的差异,并为结构提供多重内力传递途径(图4)。

图4图3(3)巨型斜撑巨型斜撑为钢管混凝土结构。

其箱形截面由二块大型竖向翼缘板和两块水平连接腹板组成。

翼缘板将能承受节点处的所有设计荷载,因此所有需与斜撑相连的构件可仅与其翼缘板相连接,大大简化了连接节点的设计。

箱形钢管中的混凝土增加了结构的刚度和阻尼,也节省了浇注时的模板,还能防止构件中薄钢板的屈曲。

最新上海环球金融中心施工技术介绍

最新上海环球金融中心施工技术介绍

2007年4月9日,高度达385.94 米,超越地王大厦383.95米。
2007年9月2日,高度达492米, 钢结构提前顺利封顶。
安全防护
14
安全防护
安全防护
安全防护
安全防护
安全防护
安全防护
15
安全防护
安全防护
安全防护
安全防护
安全防护
临时避雷针始终处于结构的最高处
临时防雷保护措施 避雷针
有争议的吊装方式-双机抬吊
顶部结构安装
阻尼器安装
两台对称布置 重269.4t台 9米*9米*4.4米
自动探测大楼摇摆,减小大 风对大楼的侧向影响,大陆首 台超高层建筑大型阻尼器。
阻尼器安装
阻尼器配重吊装
90层伸臂桁架区域设置 两台单重269.4吨主动式 阻尼器以消弱风振影响。
阻尼器安装完成
高强螺栓安装
11
栓钉焊接
现场焊接
焊接培训
上海环球金融中心施工 技术介绍
结构体系
91层以下结构: 由巨型柱(主要的结构柱),巨型斜撑 (主要的斜撑)和带状桁架构成的巨型结 构体系; 钢筋混凝土核心筒与带混凝土端墙的钢支 撑核心筒体系; 构成核心筒和巨型结构柱之间相互作用的 伸臂桁架体系。
91层以上结构:
除A型柱处,其余为全钢结构。
巨型结构体系
形象进度
2005年6月地上结构开始吊装
2005年9月2日,核心筒6F转换桁架钢柱吊装
2006年2月,外筒18层带状桁架安装
13
形象进度
形象进度
2006年6月,核心墙46层,外筒38层
2006年7月,42层带状桁架安装完成
2006年8月,核心墙57层,外筒52层

组合结构--上海环球金融中心

组合结构--上海环球金融中心

组合结构——上海环球金融中心钢-混凝土组合结构是一种优于钢结构与钢筋混凝土结构的新型结构,它分别继承了钢结构与钢筋混凝土结构的优点,充分利用钢和混凝土的特点,按照最佳几何尺寸,组成的最优组合构件。

使它具有刚度大、防腐、防火性能好,具有较大的抗扭和抗倾覆能力。

而且具有重量轻、构件延性好、有利于提高净空和使用面积。

特别在高层和超高层建筑结构中更体现了它的承载能力和克服施工技术难题。

上海环球金融中心( Shanghai global financial hub)是位于中国上海陆家嘴的一栋摩天大楼,2008年8月29日竣工。

是中国目前第2高楼、世界第6高楼、世界最高的平顶式大楼,遥看宛如一把挺拔锋利的剑劲插于浦东大地。

大楼楼高492米,地上101层,地下3层。

楼层总面积约377,300平方米。

大楼楼层规划为地下2楼至地上3楼是商场,3~5楼是会议设施,7楼至77楼为办公室,其中有两个空中门厅,分别在28~29楼及52~53楼,79~93楼是酒店,90楼设有两台风阻尼器,94至100楼为观光、观景设施,共有三个观景台,其中94楼为“观光大厅”,是一个约700平方米的展览场地及观景台,可举行不同类型的展览活动,97楼为“观光天桥”,在第100层又设计了一个最高的“观光天阁”,长约55米,地上高达474米,超越加拿大国家电视塔的观景台,超过迪拜的迪拜塔观景台(地上440米)。

该工程钢结构总重量617 万t ,主要钢材材质为ASTM2A572M2345 级别,最大板厚100mm,在部分复杂节点部位采用铸钢件。

主楼采用钢筋混凝土劲性结构,外围结构由巨型柱、巨型斜撑和带状桁架组成,核心筒由内埋钢骨及桁架和钢筋混凝土组成。

从第6 层开始,每12 层设置1 道1 层高的带状桁架,在28~31 层、52~55 层、88~91 层设置3 道伸臂桁架连接核心筒和外围结构。

目前许多高层、超高层的楼盖结构和屋盖结构中,采用了压型钢板组合楼板。

上海环球金融中心

上海环球金融中心

安保设施
SPARK REAL ESTATE PLAN STUDIO
写字楼介绍
SPARK REAL ESTATE PLAN STUDIO
写字楼介绍
格状天花板系统
这套系统取代了一直以来在日本为主流的“线型”系统天棚,主要采用了 欧美常用的“格状天花板系统”。因此,照明器具和天花板的变更或调整 都变得容易起来,而且,设立单间或会议室时可以自由划分位置。
SPARK REAL ESTATE PLAN STUDIO
特点介绍
风阻尼器
为提高居住的舒适性,减轻强风时的 大楼摇晃,在90层设置了2台由150 吨配重组成的风阻尼器装置。 风阻尼器使用感应器测出建筑物遇风 的摇晃程度,及通过电脑计算以控制 阻尼器移动的方向,减少大楼由于强 风而引起得摇晃,而这两台阻尼器也 成为世界最高的自动控制阻尼器。 在中国大陆,上海环球金融中心是第 一个安装风阻尼器的实例。
SPARK REAL ESTATE PLAN STUDIO
感 谢 聆 听
SPARK REAL ESTATE PLAN STUDIO
功能区间分布
SPARK REAL ESTATE PLAN STUDIO
功能区间分布
B3F 停车场 B2-B1F,2-3F 商场和餐厅 1F 大堂
7-77F 写字楼
3-5F 会议中心
79-88,91-93F 上海柏悦酒店
29F 上海环球金融 文化传播中心
SPARK REAL ESTATE PLAN STUDIO
经营情况
经营 不善
出 售
楼宇品 质下滑
小业主多, 管理难度大
楼宇品质 继续下滑
想象十年后的某一天,也许会看到环球金融中心 气派的幕墙上挂满像狗皮膏药一样的空调外机。

《钢结构案例分析》

《钢结构案例分析》

《钢结构案例分析》钢结构建筑在当今建筑行业中受到越来越广泛的应用。

钢结构具有轻质、高强、抗震、耐腐蚀等特性,适用范围广泛,可应用于高层建筑、桥梁、机场航站楼、车站、体育场馆等建筑物。

下面,就介绍几个典型的钢结构建筑案例。

1. 上海环球金融中心上海环球金融中心是全球最高的商业建筑,高度达到632米。

建造该建筑的钢结构总计使用60000吨钢材,结构采用了最新的混合式钢框架结构。

它采用五种接头方式,通过预制化高强度螺栓连接完成,大幅度缩短了其建造时间,提高工作效率。

该建筑的外观呈现出优美的线条和精湛的设计,成为上海市的标志性建筑之一。

2. 北京大兴机场航站楼北京大兴机场航站楼采用钢结构框架构造,主要采用了空气钢圆管和钢梁体系。

整个航站楼呈现出宽广、通透、明亮的特点,展现出现代和人性化的设计理念。

航站楼的钢结构总重量达到17000吨,其中地面结构重量为10000吨,框架结构重量为7000吨。

钢结构的优点显著,不仅提高了建筑物的抗震能力,也有可以避免传统混凝土结构由于体积大、施工时间长等问题而导致的工程成本过高。

3. 常州大学城体育馆常州大学城体育馆位于江苏省常州市,并于2019年9月投入使用。

整个体育馆使用了2650吨钢材,建造成本相对较低。

由于现代化的钢结构技术和设计方法,体育馆的外形不仅简约而美观,彰显了现代化和科技的特点。

在场馆内部,体育馆能自由展开,以满足不同规模的活动需求。

丰富多彩的活动场地能够承载各种运动项目,同时钢结构建筑的结构特点也可以为体育场馆提供良好的抗震性能。

总之,随着科技的不断进步和建筑技术的更新,我们相信,未来钢结构建筑还将得到广泛应用,成为建筑行业中最具有竞争优势的建筑形式之一。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

高层讨论课
指导教师:王鼎
房建一班一组:朱锐马健李海星杨肖戴雅倩徐耀项彦曹亚凯
时间:2015年6月
上海环球金融中心结构分析
施工中的环球金融中心建成的环球金融中心
一、基本信息
上海环球金融中心位于上海市浦东新区陆家嘴金融贸易中心区、是上海的世界金融中心建设的标志性项目。

上海环球金融中心在外观造型新颖的建筑物中提供最顶尖的办公环境同时有机地配置了酒店、观光设施、会议设施、商铺等的多业种商业设施。

总投资超过8亿美元的上海环球金融中心为多功能的摩天大楼,建筑物的规模为:总建筑面积:381,600㎡、地上101 层、地下 3 层、高度达492m。

二、结构分析
结构分析分为三部分:基础、抗侧力体系、防风措施
1、基础
该大楼基础形式为桩筏基础。

由于受到现有桩基的制约,结构方案采用周边剪力墙、交叉剪力墙和翼墙组成的传力体系,以求讲核心筒剪力墙承受的荷载传递到主楼的四角(图1)。

在大厦的基础部设置了由外周墙和核心墙组成的井字形“基础墙”,“基础地板”以及打入地下最深达78米约2200根钢管地下桩基支撑着建筑物(图2)。

1、抗侧力体系
图1图2桩筏基础
(1)核心筒和建筑结构
由巨型的柱、桁架、斜撑组成的外部结构和内部的钢骨钢筋混凝土核心筒,
以及连接双方结构体的伸臂桁架(如图3),这三个系统确保了大模结构非同一
般的抗震和抗强风性。

(2)带状桁架
带状桁架位于每个避难/设备层的四周,高度为一层楼高。

带状桁架由焊接箱形截面和热轧宽翼缘型钢组成。

带状桁架将
荷载从较小的周边柱子传递到巨型柱,同时也减少了相邻柱之
间垂直位移的差异,并为结构提供多重内力传递途径(图4)。

图4
图3
(3)巨型斜撑
巨型斜撑为钢管混凝土结构。

其箱形截面由二块大型竖向翼缘板和两块水平
连接腹板组成。

翼缘板将能承受节点处的所有设计荷载,因此所有需与斜撑相连
的构件可仅与其翼缘板相连接,大大简化了连接节点的设计。

箱形钢管中的混凝
土增加了结构的刚度和阻尼,也节省了浇注时的模板,还能防止构件中薄钢板的
屈曲。

巨型斜撑除了抵御侧向荷载以外,还用于承受从周边柱子传来的重力荷载
(图5)。

(4)混凝土核心筒体系
混凝土核心简体系核心筒采用钢筋混凝土结构,既承担重力荷载,又承担由风和地震引起的部份剪力和倾覆弯矩。

混凝土核心筒的平面形状沿建筑物的高度有三次改变。

下部核心筒与中部核心筒的转换有3层搭接,而中部核心筒与上部核心简的转换有2层搭接。

转换区核心筒的搭接有利于荷载的有效传递。

混凝土核心筒顶部88层至90层的墙体厚度有所增加,主要是为了提供足够空间让伸臂桁架能够埋置到墙体之中。

下部核心筒墙体B3层~58层
中部核心筒墙体56层~78层
上部核心筒墙体77层~90层
图6
图5
(5)伸臂桁架体系
由巨型柱与混凝土核心筒角
部之间三层楼高的连接桁架构
成。

在设有伸臂桁架的楼层,核
心筒的剪力墙中埋置了一道环状
圈桁架,以提供伸臂桁架所需要
的后座跨。

伸臂桁架和核心筒环
状桁架由焊接截面钢结构组成
(图7)。

伸臂桁架体系把巨型柱与核
心筒联合起来,从而减低核心筒
的倾覆力矩。

伸臂桁架体系亦可
显著减低建筑物整体变形中的
弯曲部分。

另外,伸臂桁架可减
少核心筒下桩基的荷重。

图7
3、防风措施
为提高居住的舒适性,减轻强风时的大楼摇晃,在90层设置了2台由150吨配重组成的风阻尼器装置。

而这两台阻尼器也成为世界最高的自动控制阻尼器(图8)。

图8
参考文献
1.上海环球金融中心结构初步设计报告书,森大厦株式会社一级建筑师事务所
2.上海环球金融中心结构设计简析论文,徐朔名,任咏芳
3.百度百科,百度地图,百度文库。
