YD-28A型动态应变仪操作规程

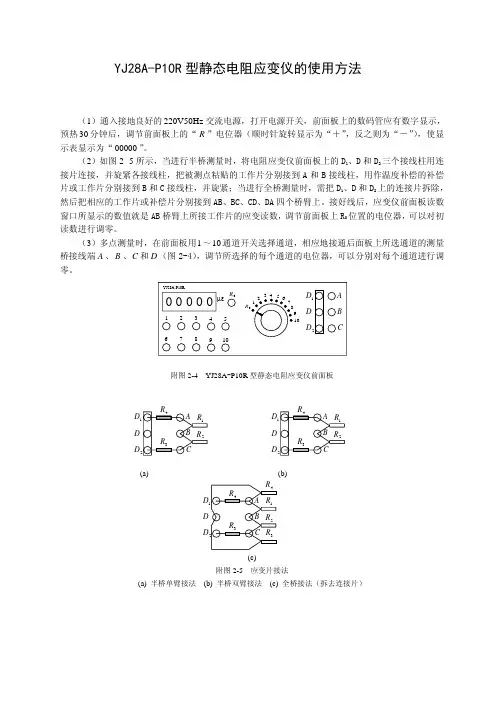

YJ28A-P10R型静态电阻应变仪的使用方法
YJ28A-P10R 型静态电阻应变仪的使用方法
（1）通入接地良好的Hz 50V 220交流电源，打开电源开关，前面板上的数码管应有数字显示，预热30分钟后，调节前面板上的“R ”电位器（顺时针旋转显示为“＋”，反之则为“－”），使显示表显示为“00000”。
（2）如图2- 5所示，当进行半桥测量时，将电阻应变仪前面板上的D 1、D 和D 2三个接线柱用连接片连接，并旋紧各接线柱，把被测点粘贴的工作片分别接到A 和B 接线柱，用作温度补偿的补偿片或工作片分别接到B 和C 接线柱，并旋紧；当进行全桥测量时，需把D 1、D 和D 2上的连接片拆除，然后把相应的工作片或补偿片分别接到AB、BC、CD、DA 四个桥臂上。
接好线后，应变仪前面板读数窗口所显示的数值就是AB 桥臂上所接工作片的应变读数，调节前面板上R 0位置的电位器，可以对初读数进行调零。
（3）多点测量时，在前面板用1～10通道开关选择通道，相应地接通后面板上所选通道的测量桥接线端A 、B 、C 和D （图2-4），调节所选择的每个通道的电位器，可以分别对每个通道进行调零。
附图2-4 YJ28A -P10R 型静态电阻应变仪前面板
D D D 工作片补偿片
D
D D 工作片工作片
(a)
(b)
D
D D
(c)
附图2-5 应变片接法
(a) 半桥单臂接法 (b) 半桥双臂接法 (c) 全桥接法（拆去连接片）。
程控静态应变仪使用方法
程控静态应变仪一、面板说明1前面板（见图）1.1电源开关：本仪器交流220V/50HZ电源供电1.2数字显示屏：显示屏左五位用于提示状态和测力的显示，右五位用于显示测量值或设置信息。
1.3键盘：本仪器的参数设置及测量操作是由键盘来完成的（脱机方式）。
数字键（0~9）：用来设置参数及选择测点。
按键【BAL】：测量当前测点的初始不平衡量，将此值显示并存储。
按键【BRID】：无功能按键【K】：设置灵敏系数/校正系数，设置范围：1.00~9.99/0.01-9.99按键【R】：设置应变片阻值/限值，设置范围：60~999Ω/0~20000Ω按键【MEAS】：测量当前测点的应变量，并将此值显示出来。
按键：按此键后将保存数据，并回到待命状态。
按键：选择第0个测点和第10个测点。
2 上面板2.1接线端子排：采用优质接线端子排，不易损坏，连接可靠。
在B，B'点上安装了特制连接片，方便使用。
选中某个测点时,对应指示灯亮。
2.2桥路形式提示：选中某一种桥路形式时，相应桥路形式的指示灯点亮，请按该桥路形式的连接示意图连接应变片组桥。
3 后面板（见图）3.1电源插座（内置1A保险丝）：AC220V/50HZ/1A3.2RS-232C串行口：通过此端口和计算机RS-232C串行口联机，可由计算机完成所有的设置及测量操作。
3.3两路Q9电压输出，即力输出和应变输出。
两路输出约为输入信号的100倍，电压范围±2V。
二、使用方法1接线端子图2连接应变片典型桥路形式有三种：全桥、半桥一、半桥二（公共补偿）3设置参数3.1选择1-10通道时，按【R】显示已存应变片的电阻值，再用数字键设置可闪烁的数字，设置范围60~999Ω，选择0通道时，按【R】显示力的上限值，同样用数字键设置，设置范围0~20000显示值，如测量时力的数值超过上限值，蜂鸣器发声，显示闪烁。
按键保存数据。
3.2 选择1-10通道时，按【K】显示已存应变片灵敏系数，再用数字键设置可闪烁的数字，设置范围 1.00-9.99Ω，选择0通道时，按【K】显示力的校正系数，同样用数字键设置，设置范围0.01-9.99显示值，按键保存数据。
新应变仪使用说明
附录三 电阻应变测量技术及YJ-4501 静态数字电阻应变仪简介一、电阻应变测量技术简介 1、测量原理电阻应变测试方法是用电阻应变片测定构件的表面应变，再根据应变—应力关系（即电阻应变效应）确定构件表面应力状态的一种实验应力分析方法。
这种方法是以粘贴在被测构件表面上的电阻应变片作为传感元件，当构件变形时，电阻应变片的电阻值将发生相应的变化，利用电阻应变仪将此电阻值的变化测定出来，并换算成应变值或输出与此应变值成正比的电压（或电流）信号，由记录仪记录下来，就可得到所测定的应变或应力。
2、电阻应变片电阻应变片一般由敏感栅、引线、基底、覆盖层和粘结剂组成，图1所示为其构造简图。
图1 电阻应变片基本构造示意图3、测量电路原理通过在试件上粘贴电阻应变片，可以将试件的应变转换为应变片的电阻变化，但是通常这种电阻变化是很小的。
为了便于测量，需将应变片的电阻变化转换成电压（或电流）信号，再通过电子放大器将信号放大，然后由指示仪或记录仪指示出应变值。
这一任务是由电阻应变仪来完成的。
而电阻应变仪中电桥的作用是将应变片的电阻变化转换成电压（或电流）信号。
电桥根据其供电电源的类型可分为直流电桥和交流电桥，下面以直流电桥为例来说明其电路原理。
（1）电桥的平衡直流电桥如图2所示，电桥各臂R 1、R 2 、R 3、R 4、可以全部是应变片（全桥式接法），也可以部分是应变片，其于为固定电阻，如当R 1、R 2 为应变片，R 3、R 4接精密无感固定电阻时，称为半桥式接法。
图2 惠斯登电桥桥入AC 端的供桥电压为E ，则在桥路BD 端的输出电压为 ：()()E R R R R R R R R E R R R R R R U 43214231434211++-=⎪⎪⎭⎫ ⎝⎛+-+=由上式可知，当桥臂电阻满足：4231R R R R =时，电桥输出电压U=0，称为电桥平衡。
（2）电桥输出电压设起处于平衡状态的电桥各桥臂（应变片）的电阻值都发生了变化，即111R R R ∆+→， 222R R R ∆+→， 333R R R ∆+→，444R R R ∆+→此时电桥输出电压的变化量为：44332211R R UR R U R R U R R U U ∆∂∂+∆∂∂+∆∂∂+∆∂∂≈∆可进一步整理为：()()ER R R R R R R R R R R R R R R R U ⎥⎥⎦⎤⎢⎢⎣⎡⎪⎪⎭⎫ ⎝⎛∆-∆++⎪⎪⎭⎫ ⎝⎛∆-∆+≈∆443324343221122121对以下两种常用的测量电路，该输出电压的变化可作进一步简化： （a ）全等臂电桥在上述电桥中，各桥臂上的应变片的起始电阻值全相等，灵敏系数K 也相同，于是⎪⎪⎭⎫ ⎝⎛∆-∆+∆-∆≈∆443322114R R R R R R R R E U ，以()n n n K R R ε=∆代入，得()()()()()43214εεεε-+-≈∆KEU（b ）半等臂电桥当R 1、R 2为起始电阻值和灵敏系数K 都相同的应变片，R 3、R 4接精密无感固定电阻，此时()()()21221144εε-=⎪⎪⎭⎫ ⎝⎛∆-∆≈∆KE R R R R E U（3）电桥电路的基本特性(a) 在一定的应变范围内，电桥的输出电压U ∆与各桥臂电阻的变化率RR∆或相应的应变片所感受的（轴向）应变)(n ε成线性关系；(b) 各桥臂电阻变化率 RR∆或相应的应变片所感受的应变)(n ε对电桥输出电压的变化的U ∆影响是线性叠加的，其叠加方式为：相邻桥臂异号，相对桥臂同号。
动态电子应变仪及动态数据采集分析系统的使用
动态应变采集实验（DH5923）学院：土木工程班级：小组成员：指导老师:实验报告（二）动态应变采集实验（DH5923）一、试验目的1.掌握动态电阻应变仪的使用方法;2.学习动态数据采集分析系统的使用方法.因为此实验能让我们了解桥梁结构在试验荷载作用下的实际工作状态，从而判断桥梁结构的安全承载能力及评价桥梁的营运质量，有助于发现桥梁结构隐蔽病害，检验桥梁结构的设计与施工质量，可确定桥结构的实际承载能力，为制定桥梁加固或改建技术方案提供依据。
二、试验仪器设备及解析1.动态电阻应变仪DH-5923;2.数据采集分析系统(电子计算机);3.位移计;4.贴好应变片的等强度梁.动态电阻应变仪应用于测量随时间变化的动态应变,其工作频率一般在5千赫以下.它由测量电桥,放大器和滤波器等组成.为了同时测量多个动态应变的信号,应变仪一般有多个通道,每个通道测量一个动态应变信号. 动态应变是随时间而变化的,须将应变的动态过程记录下来,因此动态应变仪要与记录器配套使用,记录结果可直接反映被测应变信号的大小和变化.采集分析系统的使用位移传感器(电测百分表):⑴构造组成:百分表里装有一个悬臂梁,悬臂梁端部通过弹簧挂在百分表限位螺栓上,根部用螺丝固定在表座上.悬臂梁正反面均贴有应变片,组成惠斯登电桥.从而将百分表的位移参量转化成电参量.⑵优点:运用灵活,可直接读数;将将位移参量转化成电参量,有利于利用电子计算机.三、基本原理根据应变片可以将试件的应变转换为应变片的电阻变化的工作原理，利用电桥输出模拟应变片微小电阻变化的电信号――输出电压，从而确定试件的在一定载荷下的应变。
本实验根据此基本原理测定等强度梁在周期载荷作用下的动应变。
四、 本实验软件的使用说明1. 打开动态信号测试分析系统软件。
界面如图1-1：图1图22.首先对数据采集参数进行设置。
点击菜单项“查看/系统参数栏”，则打开系统参数设置窗口，一般位于主窗口的最左边。
如上图2-1:3.运行参数的设置。
应变片的粘贴和动态应变仪的使用
手动平衡
测量上限 器耦合方式开关置于“直流”模式。“
自动平衡
频率Hz 输出放大倍数”旋钮置于位置“1”，
放大器耦合 模式
“上限频率” 旋钮置于位置“1kHz”
动态应变仪面板图
Page 11
实验二—应变片的粘贴和动态应变仪的使用
（3）动态应变仪的调节使用
打开YE3815A的电源开关， 四位LED显示器灯亮，预热
R4
IN+ R2 V-
R3
Uo
IN-
实验二—应变片的粘贴和动态应变仪的使用
三、实验原理与结构
其中U为桥压，K为应变片的灵敏系数。若经电阻应变仪 作为信号转换后送到记录仪器，就能得到反映被测物理量 变化规律的电压量。
R1 U V+
IN+ R2 V-
R4
R3
Uo
IN-
Page 5
实验二—应变片的粘贴和动态应变仪的使用
剥去导线两端塑料皮，涂上焊锡
• 用胶布将导线固定在梁上，用电烙铁把应变片引出线和 测量线焊牢，并用万用表检查线路是否通畅。
• 参照电桥盒的连线图，1/4桥，1/2桥见下图1。如果全 桥测量，断开短路片，连线方式见下图2。
R1
R2
R1
R2
R3
V+
IN+
V-
IN-
V+ IN+
V-
IN-
R4
120Ω 120Ω
半桥邻臂实 验记录
实验二—应变片的粘贴和动态应变仪的使用
五、实验记录及数据处理
单臂测量实验记录
半桥对臂测量实验记录
半桥邻臂实验记录
全桥实验记录
Page 14
动态应变仪使用说明书
动态应变测试仪使用说明书目录一、概述二、使用说明三、技术指标注意事项四、五、故障及解决方案六、仪器附件一、概述动态应变仪是一种具有自动平衡功能的动态电阻应变仪，主要用于实验应力分析及动力强度研究中，对结构及材料的任意变形进行动态应变测量。
通道数量可以2、4、6、8自由组合。
体积小重量轻，便于携带和搬运。
采用直流供桥，电桥采用六线制，有长导线补偿功能。
仪器频带宽、校准方便，配接不同类型的应变片及应变式传感器，可以实现应力、拉压力、速度、加速度、位移、扭矩等多种物理量的测量。
动态应变仪具有如下特点：1、可以2、4、6、8通道组合，体积小。
2、桥路自动平衡，平衡时间约2秒，平衡范围大于±5000με3、采用拨盘开关校准，准确方便。
4、供桥电压采用六线制，自动修正长导线测量时引入的误差。
5、频带宽：频响范围DC-300kHz（+0.5dB，－3dB）。
6、测量精度高，噪声低，稳定性好，抗干扰能力强。
7、器件集成度高，性能稳定可靠。
二、使用说明1、测试方框图动态应变放大器可以配接各种类型的应变片及应变式传感器。
其典型测试方框图如图1所示：应变片数据采应变花动态集器及应变仪计算机应变式加速度计、压拉力、力、扭矩传感器1图 22、面板说明1 激励+2 激励-123 信号+354674 反馈+5 反馈-6 信号-7 屏蔽线kHz）（通道后面板通道前面板操作前准备3、仪器通电之前，先将桥盒接成全桥，把桥盒的航空插头①插入通道的航空插座内，旋紧。
市电供电，电源线一端插入仪器电源插220V 50Hz使用②座，另一端接入市电，然后将电源后面板的电源开关置“开”位 3 置，电源即接通。
这时将要使用的通道电源置于“开”（向上扳），随即该通道的前面板的工作指示灯亮了，进入工作状态。
③各通道的电源开关为省电而设置，把不使用的通道的电源开关置于“关”的位置，再把桥盒的输入插头拔掉，这样该通道的±12V电源和桥压都被关掉了。
同步动态测定木材弹性模量、剪切模量和泊松比系统
37自制教学仪器设备同步动态测定木材弹性模量、剪切模量和泊松比系统王 正南京林业大学材料科学与工程学院 江苏南京 210037摘 要：为了同步动态测定木材弹性模量、剪切模量和泊松比，以悬臂板一阶弯曲和扭转模态为依据，通过粘贴在悬臂板上特定位置的两个不同方向应变片，以测量悬臂板木材试件振动时的应变信号幅值和频率。
研究结论表明，用0°～75°实验方案同步动态测定木材弹性模量、剪切模量和泊松比是可行的，其正确性得到简单拉伸和静态方板扭转实验的验证。
关键词：木材；弹性模量；剪切模量；泊松比；应变片；同步动态测定作者简介：王正，工学博士，教授。
基金项目：2020年江苏省科技厅政策引导类项目“意杨LVS 结构胶合板关键工艺技术与设备攻关及产业化”(编号：SZ-LYG202016)；南京林业大学2018年自制实验教学仪器项目(编号：nlzzyq201804)。
我国为木材工业大国，正向木材工业强国迈进。
随着国民经济的迅猛发展和人民生活水平的日益提高，用户对木材及其制品数量和质量的需求提出了更高要求。
特别是近几十年来，世界上木材资源的重点逐步从天然林向人工速生林转移[1]，这为木材工业科技工作者提出了一系列新的研究课题[2]。
木材(质)的弹性常数是衡量木材(质)重要的力学性能参数，反映其在外力作用下抵抗变形能力的大小。
在对木材弹性常数测试中，采用动态振动法具有快速、简便、可靠性高等优点[3-5]，已被证明是一种常用的成功方法，其测定结果与传统静态法测定结果间有较好的一致关系[1-6]。
工程上常用应变片测量构件受力、变形、应力和危险点主应力，它在构件强度和刚度设计中起到重要作用。
应变片不同于加速度计，其质量可以忽略，而加速度计是有质量的，对测量频率会造成系统附加质量影响，致使构件测量频率偏低。
因为应变法测试材料泊松比的应变片是必需的，而传统做法是用粘贴在板中央线上的十字应变花，即00和900应变片组合，这样粘贴的十字应变花只能测出材料弹性模量和泊松比。
测试的技术实验指导
第二部分基本实验指导1 机械参数综合测试系统的组成一、实验目的1、建立对机械参数电测技术的感性认识，了解测试系统的基本组成。
2、了解计算机测试系统的组成。
3、巩固和加深理解电阻应变片测量原理。
4、认识常用的各类传感器，了解其工作原理及应用。
二、实验原理1、实验装臵的组成：由一自由端受动载荷激振的等强度梁，并在其上安装了各种类型的传感器如图1所示。
图1 实验装臵组成2、典型的测试系统：3、信号变换：悬臂梁在动载激振力的作用下，其力学、运动学参数分别由各类传感器将这些待测的非电参数的变化转换成电量的变化。
应变（ε）——电阻应变片的阻值变化(ΔR/R)-——电压变化位移（S）——差动变压器传感器的电压变化速度（V）——磁电式速度传感器的电压变化加速度（a）——压电式加速度传感器的电荷的变化频率（f）——光电转速传感器的光电流的变化4、信号测量：由于经传感器转换所得的电量一般都是很微弱的，不能直接显示或记录下来，必须经过测量电路将这些微弱信号进行放大处理，其测量所用的仪器如下：5、信号分析悬臂梁在受迫振动下，由上述方法测得的五个参数，根据示波图可进行计算、分析。
6、包含信号处理功能的测试系统用典型的CRAS采集、分析处理系统，对信号测试过程的各个环节进行计算机采集、分析处理实验。
三、主要仪器及耗材静态数字电阻应变仪、悬臂梁实验台、压电式加速度传感器、电荷放大器、ＹＤ２８－Ａ型动态电阻应变仪、DRVI虚拟仪器、计算机。
四、实验内容和步骤1、利用金属材料的特性，将非电量的变化转换成电量的变化，应变测量的转换元件为应变片，用粘结剂将应变片牢固地贴在试件上，当被测试件受到外力作用长度发生变化时，粘贴在试件上的应变片也发生相应变化，应变片的电阻值也随着发生了变化，这样就把机械量——变形，转换成电量——电阻值的变化。
用灵敏的电阻测量仪器——电桥，测出电阻值的变化，就可以换算出相应的应变，如果这个电桥用应变来刻度，就可以直接读出应变，完成非电量的电测。
应变仪安全操作规程范本（3篇）
应变仪安全操作规程范本一、概述应变仪是一种用于测量物体变形或应力的仪器设备，其在工程领域具有广泛的应用。
为了确保操作人员的人身安全以及仪器设备的正常运行，制定本安全操作规程，以规范应变仪的使用。
二、安全操作规程1. 装配与调试（1）在装配和调试应变仪之前，必须先将电源关闭，并确认仪器设备的各项连接均牢固可靠。
（2）仪器设备的安装应遵循用户手册的要求，并确保其稳定性和平衡性。
（3）在调试时，操作人员应佩戴绝缘手套，并严禁将手插入任何正在运行的机构中。
2. 开机与关机（1）开机前，应检查所有电源和连接线路是否齐全，并检查电源开关是否处于关闭状态。
（2）开机时，应先打开仪器设备上的主电源开关，然后打开计算机等配套设备。
（3）关机时，应按照相反的顺序关闭各个设备的电源开关，以避免电流突然中断而损坏设备。
3. 操作流程（1）操作人员在进行任何操作前，必须穿戴好防护设备，如安全帽、防护眼镜等，并确保仪器设备周围没有杂物。
（2）仪器设备操作时，应遵循用户手册的操作步骤，并按照规定的工作流程进行操作。
（3）操作过程中，应仔细观察仪器设备的运行状态，如有异常情况应及时停机检查并报告维修人员。
（4）操作结束后，应及时清理仪器设备和工作区域，保持干净整洁。
4. 维护与保养（1）定期检查仪器设备的电缆、传感器等连接部件是否疲劳、老化，如有问题应及时更换。
（2）定期检查仪器设备的工作状态和精度，如发现问题应及时处理。
（3）定期对仪器设备进行清洁，要使用柔软的布进行擦拭，避免使用化学物品接触仪器设备。
（4）保管仪器设备时，应放置在干燥、通风、温度适宜的仓库，避免受潮、受热、受挤压等。
5. 应急处理（1）仪器设备在运行过程中如遇强雷电等异常情况，应立即关闭电源，并及时报告维修人员。
（2）仪器设备出现短路、漏电等情况时，应立即切断电源，并由专业人员进行检修和处理。
（3）发生火灾等紧急情况时，应迅速撤离人员，报警并采取相应措施，以确保人员的安全。
YD-28A型动态应变仪操作规程
YD-28A型动态电阻应变仪操作规程及保养规程YD-28A型动态电阻应变仪是一种具有自动平衡功能的动态电阻应变分析仪，主要用于实验应力分析及动力强度研究中测量结构及材料任意部位变形的动态应变测量仪器，也可作静态应变测量。
一、主要技术指标⑴基本参数：①通道数：4通道或8通道组合式。
②测量方式：全桥、半桥、1/4半桥。
③输入特性范围：最大输入信号为±100mv、应变为±100000µε，输入阻抗高于100MΩ。
④使用电阻应变计的范围：60Ω-1000Ω。
⑤供电电源：～220V。
⑵主要技术指标：①线性误差：不大于±0.1%F.S。
②标定误差：标定误差不大于标定值±0.5%。
③衰减误差：衰减误差不大于±0.5%F.S。
④频率响应范围：DC-2kHz(误差不大于±0.5dB)。
⑤稳定性:a.温度变化对零点的影响不大于±0.1%F.S/℃,对灵敏度的影响不大于±0.05%F.S/℃；b.两小时内，零点漂移不大于±0.5%F.S，对灵敏度影响不大于±0.5%F.S。
⑥电桥平衡方式和范围：采用自动抵消平衡方式，平衡范围不小于±1%（约±5000µε）自动平衡精度，折合到输入端为±10µε。
二、操作规程1.在断开电源情况下，接好测试系统所有连线。
2.打开电源开关，操纵仪器进入测试程序。
3.进行“通道”“衰减”“标定”“频率”“灵敏系数”等必要设置，经确认正确无误后，即可开始采集测试并自动存盘。
4.测试结束后，进入数据读取，显示波形，确认全部测试无误后即可结束测试。
5.测试结束后，断开电源，整理、清洁和包装好仪器。
三、保养规程1.仪器用完后，应把全部连接线拆除，并将仪器盖好，以防灰尘。
2.仪器长期不用时应定期通电，最少每季度应进行一次。
3.仪器移动时防止剧烈震动和冲击。
动态应变仪的使用及应变式测力
五、实验步骤及内容
精调： 予热 30分钟后进行下列调节： a）调节校准调零(CAL ZERO) 使正校/负校(CAL+ CAL-)输出相
准值开关置 1000με(100)， 灵敏度选择(SENS.SELECTOR)置2， 灵敏度微调(SENS.)置大约 5/6 位置， 高频上限(UPPER Hz)置10 KHz， 电源前面板AC/DC开关置DC ， 2V/20V开关置2V， 开启电源,表示1με对应 1mV。 c.将校准值拨到预计的测量值，调节灵敏度选择开关(SENS. SELECTOR)
e、在实际测量中，为了提高被测信号的精度，同时 实现温度补偿，常将应变片组合成半桥、全桥使用， 这时测量值要进行修正，注意应变式传感器不用修正。
5.4 结果的修正：
(1) A1和D1两只应变片组成半桥用于应变测量， 测量结果要被 2 除。
5.4 结果的修正：
(2) 四只应变片同时用做测量片时组成全桥，测量结 果要被 4 除。
实验二 动态应变仪的使用及应变式测力
指导老师 康献民高级实验师
一、目的和要求
掌握动态应变仪的工作原理和使用方法。 掌握电阻应变片在电桥中的接法。 掌握在静载荷下使用应变仪的单点应变测量方法。 学会在动载荷下使用数据采集卡及labVIEW软件
的应变测量分析方法。
二、实验内容
以标准重量进行进行测量。测试应变片传感 器在不同静载重量下应变，分析加载力大小 与应变的关系，要在不同配重下作多次测试 和分析。
和差特性实验
电阻式传感器电桥和差特性实验一、实验目的：1．了解YD28A 型动态电阻应变仪的基本原理和组成：2．了解YD28A 型动态应变仪的操作方法。
3．通过在测力环上加载试验，测得作用力P 与应变 的关系。
4．观察各组成环的输入波形，分析各级波形的变化。
二、实验属性：本实验为综合性实验、实验涉及本课程第二章至第五章的知识内容，即电阻式传感器，测试系统的特性，中间转换电路以及记录仪的原理与应用等。
三、实验仪器设备及器材1．YD28A 型动态电阻应变仪2．SC-16光线示波器3．刚环测力架四、实验要求1．实验前预习实验指导书，熟悉实验仪器设备。
2．实验中应认真观察实验中的数据变化，仔细操作设备。
3．对实验中的数据变化进行初步分析，严格按仪器设备操作规程操作。
4．按实验报告的统一格式要求完成实验报告。
五、实验原理：1．测量系统方框图测量系统方框图如图2—1所示图2—1测量系统方框图2．钢环测力架如图2—2所示，钢环测力架上的钢环上贴有4片电阻应变片，内环上为R1R4，外环上为R2R3。
手柄加力，千分表显示钢环变形的大小，当千分表显示变形量为0.10mm 丝时相当于手柄对钢环加24公斤的力。
这时，应变片要发生变形。
图2-2 钢环测力架3．实验内容3.1半桥单臂：组成电桥的四个电阻有一个是可变电阻，即有一个是测力环上的电阻。
如图2—3所示。
图2-3 半桥单臂电桥盒接线3.2半桥双臂组成电桥的四个电阻有二个是可变电阻，即有测力环上的一个内环电阻和一个外环电阻。
如图2—4所示。
图2-4 半桥双臂电桥盒接线3.3全桥：组成电桥的四个电阻均为可变电阻，即四个电阻全为钢环上的电阻。
如图2—5所示。
R1、R2——测力环内环电阻（或外环电阻）R2、R4——测力环内环电阻（或内环电阻）图2-5 全桥电桥盒接线图六、实验步骤1．首先对照附录A图4、5，YD-28A型动态应变仪的开关、旋钮，并检查各档开关、旋钮是否恢复到测试前的初始位置。
动态应变仪使用说明书
动态应变仪使用说明书动态应变测试仪使用说明书目录一、概述二、使用说明三、技术指标四、注意事项五、故障及解决方案六、仪器附件一、概述动态应变仪是一种具有自动平衡功能的动态电阻应变仪，主要用于实验应力分析及动力强度研究中，对结构及材料的任意变形进行动态应变测量。
通道数量可以2、4、6、8自由组合。
体积小重量轻，便于携带和搬运。
采用直流供桥，电桥采用六线制，有长导线补偿功能。
仪器频带宽、校准方便，配接不同类型的应变片及应变式传感器，可以实现应力、拉压力、速度、加速度、位移、扭矩等多种物理量的测量。
动态应变仪具有如下特点：1、可以2、4、6、8通道组合，体积小。
2、桥路自动平衡，平衡时间约2秒，平衡范围大于±5000με3、采用拨盘开关校准，准确方便。
4、供桥电压采用六线制，自动修正长导线测量时引入的误差。
5、频带宽：频响范围DC-300kHz（+0.5dB，－3dB）。
6、测量精度高，噪声低，稳定性好，抗干扰能力强。
7、器件集成度高，性能稳定可靠。
二、使用说明1、测试方框图动态应变放大器可以配接各种类型的应变片及应变式传感器。
其典型测试方框图如图1所示：232、面板说明通道前面板通道后面板3、操作前准备① 仪器通电之前，先将桥盒接成全桥，把桥盒的航空插头插入通道的航空插座内，旋紧。
② 使用220V 50Hz 市电供电，电源线一端插入仪器电源插座，另一端接入市电，然后将电源后面板的电源开关置“开”位4 反馈+2 激励-3 信号+5 反馈-6 信号-7 屏蔽线1 激励+置，电源即接通。
这时将要使用的通道电源置于“开”（向上扳），随即该通道的前面板的工作指示灯亮了，进入工作状态。
③各通道的电源开关为省电而设置，把不使用的通道的电源开关置于“关”的位置，再把桥盒的输入插头拔掉，这样该通道的±12V电源和桥压都被关掉了。
4、操作说明（1）电源部分①电源前面板设有3?位液晶显示数字面板表，供仪器各通道调零指示和校准值指示之用，下设两个开关，左边为通道选择开关，可选择测量1—10个通道中任一通道的零点或校准应变值。
第四讲静动态应变测量解析
90 45
的主应力计算公式。
0
解：由任意角的应变公式得：
x = 0 ， y = 90 ， 45 = (0+ 90) / 2 + xy / 2 xy = 2 45 - 0- 90 代入主应变公式求出1, 2 , 再代入(6.3)式可得: 1,2=E[(0+90)/(1-)(0-90)2+(245-0-90)2/(1+)]/2
测应力集中，应局部密集连续布片。 校核强度，则选若干个危险点布片。
2. 选择应变片和测量仪器： a.由测量要求和环境选应变片:尺寸,材料,梯度,精度. b.由精度要求和测点数及速度选仪器. 三荣7V07
3. 贴片、布线、防护及检查。 4. 加载测量。
5. 分析处理数据, 撰写报告(原始数据、处理结果、
972 60变花
B
三片45应变花
接管
主壳
1
0
2
3
4
5
n = 1,2,3
6
0
f1 2f1 3f1 4f1 5f1 6f1 f
复杂周期性应变的频谱
随机动应变：
0
t
2. 应变计的动态响应
测动态应变，要考虑应变计动态响应及误差。 许用极限工作频率：
[ f ] = v 6 [e] / ( l )
式中: v 是应变波传播速度 , [e] 是许用相对误差 , l 是应变计栅丝长度。
思考：试导出右图所示三轴应变花
45
的主应力计算公式。
0
- 45
三. 动态应变测量
1. 动态应变及频谱
动态应变产生的原因：动载荷或构件运动。 动态应变可分为：确定性和非确定性两类。
1. 周期性动态应变:
应变电测法和电测应变仪的使用方法
应变电测法和电阻应变仪的使用方法电阻应变仪是电测实验应力分析中,通过粘贴于结构构件上的应变计测量构件应变的专用仪器。
实验室当前使用的两种型号的电阻应变仪均是自动平衡的数字应变仪，单台应变仪一批次最多可以接入12枚粘贴于构件上的应变计,俗称有12个测量通道。
在材料力学实验中有9项实验分别用到电阻应变仪，它们是弯曲正应力实验；电测法测扭转切变模量G实验；扭弯组合变形主应力测定和内力素分离实验；压杆临界压力测定实验；动应力和冲击应力实验；4项创新实验：两种不同材料组成的胶接叠梁实验，预应力提高结构承载能力实验；构件在内压、弯曲、轴力联合作用下E，μ测定和内力分离实验；双肢压杆实验。
因此要求同学能正确掌握电阻应变仪的接线（组桥）和使用方法，它对高质量完成实验是非常重要的。
使用电阻应变仪进行电测应力分析实验的几点共性的规定1、实验室所有电测构件上应变计的引线均用不同颜色的导线以区分应变计的贴片位置和方向，在把它们接到电阻应变仪不同通道（有1，2，3…12共12个通道）接线排上时，一定要记录该通道所测应变是代表哪一点哪一方向的应变。
2、在进行静态多点应变测量（加一级载荷同时测量2个测点以上的应变）时，所有测点测量片的两根引线均接到应变仪不同通道接线排上的A,B接线柱上，温度补偿片单独接到应变仪最左边无测点通道号的公共补偿接线柱上。
3、多点应变测量接线时应遵循由上而下，同一高度的两枚应变计则先前而后，有环轴向应变计的先环向后轴向的原则，分别按顺序接到应变仪的1，2 (12)通道上。
这样便于在测量过程中及时进行比较及时纠正错误。
4、单点应变测量时，随便接到哪一个通道均可，测量片接A,B桥臂，补偿片接B,C桥臂。
5、粘贴于不同教学构件上的应变计灵敏系数可能不同，测量前均要对使用的应变仪进行灵敏系数设定（设定方法见应变仪具体介绍）。
6、所有接上应变计导线的接线柱必须拧紧，测量过程中不允许拉动导线，因是电阻变化转变成应变的测量，任何松懈的接线和测量中拉动导线都会引起接触电阻的变化，造成应变读数的变动。
动静态应变测试分析系统操作规程
动静态应变测试分析系统操作规程
（文件编号：****-009）
共1页第1页版本/版次：D / 0 生效日期：2016-01-01
1. 目的
试验结果是否正确，除了要求试验仪器本身达到规定的精度外，同时还要求试验人员必须熟悉试验机操作方法。
为了使检测员更好地掌握本职工作，保证检测数据科学、公正、准确，特制定本规程。
2. 适用范围
本规定适用于TST3827动静态应变测试分析系统。
3. 操作规程
3.1 根据测量要求，合理连接桥路。
3.2 将传感器与仪器可靠连接，用USB通讯电缆将计算机USB口和仪器可靠连接。
3.3 首先启动计算机，启动完后，打开仪器电源，启动计算机控制软件。
3.4 参照软件帮助文件，合理设置、桥路参数、满度值，平衡清零。
3.5 设置采样速率，根据信号频率，合理选择采样速率，一般来讲，采样速率越高，测量精度越高，但所占用的存贮空间越大，因此，采样时间较长时，更应合理选择采样速率。
3.6 参照软件帮助文件完成采样、暂停、停止采样及信号处理等功能。
编制/日期：批准/日期：。
动态测试木材的泊松比
动态测试木材的泊松比王正;顾玲玲;高子震;刘斌;王韵璐【摘要】【目的】根据悬臂板一阶弯曲振形给出动态测试木材泊松比的方法，测试西加云杉木材试件径切板顺纹、横纹的泊松比和横切面横纹试件的泊松比；对西加云杉木材试件的测试结果，分析用悬臂板试件测量一阶弯曲频率，代入到悬臂梁的公式推算出弹性模量的精度；同时用低碳钢板的动态测试试验来验证动态测试木材泊松比方法的正确性，为在木建筑、家具、木材加工等行业中对木材力学性能测定研究工作提供借鉴。
【方法】根据动力学原理，利用 YD-28A 型四通道动态电阻应变计和 CRAS 振动及动态信号采集分析系统等测试仪器，以敲击方式激励悬臂西加云杉木材、低碳钢试件的自由振动，通过滤波处理保留其基频振动，记录并显示基频振动的横向应变和纵向应变的衰减振波曲线，并从同一时刻的横向应变峰值与纵向应变峰值比值得泊松比。
【结果】横向应变振波曲线的正(负)峰值对应于纵向应变振波曲线的负(正)峰值，说明横向应变振波曲线与纵向应变振波曲线的相位差为180°或横向应变与纵向应变是反向的；通过低碳钢板验证试验，从其振波曲线第一通道和第二通道读出峰峰值，计算它们的比值后取平均值，得低碳钢泊松比的测量值μ=0.28，符合其规范值为0.25～0.28的要求；西加云杉木材的径切面顺纹泊松比μLR与径切面横纹泊松比μRL测量值之比为10.6，即径切面顺纹泊松比比径切面横纹泊松比大一个数量级；用悬臂梁公式推算的弹性模量值比实际弹性模量值偏小0.7%。
【结论】根据悬臂板的一阶弯曲振形测试泊松比的动态方法是行之有效的，具有快速、简便、精度高的优点；西加云杉试件的径切面顺纹泊松比比径切面横纹泊松比大一个数量级，体现了木材的各向异性；用悬臂板云杉试件测得的一阶固有频率，代入到悬臂梁理论公式推算的弹性模量值具有足够精度。
%Objective]Based on the first bending mode shape of cantileverslab,this work proposed a method for dynamic testing of lumber Poisson’s ratio. In this paper,this method was used to measure Poisson’s ratio of Sitka Spruce ( Picea sitchensis) lumbers along an d across grain on radial section and across grain on transverse section. Based on the testing results,the accuracy is analyzed with testing results of elastic modulus,calculated by substituting the first-order bendingfrequency,measured with cantilever plate specimen,into cantilever formula. Meanwhile,dynamic testing of mild steel plate was conducted to verify the correctness of the dynamic method of testing for lumberMOE.[Method]Based on the theory of structural dynamics,free vibration of cantilever specimen of Sitka Spruce lumbers and mild steel can be stimulated by knocking,and the fundamental vibration should be reserved by filtering processing. Additionally,decaying curve of oscillatory waves for transverse and longitudinal strain of fundamental vibration should also be recorded and displayed. Besides,Poisson’s ratio can be obtained from the ratio between transverse strain peak and longitudinal strain peak at the same time. [Result]It is seen that the positive ( negative) peak in oscillatory wave curve for transverse strain is corresponding to that for longitudinal strain,meaning that the phase difference,between oscillatory wave curves for transverse strain and longitudinal strain,is 180°,or that transverse strain and longitudinal strain are in reverse. According to verification test of mild steel,the average value should be taken after calculating the ratios between peak-to-peak values read from the first channel and the second channel in oscillatory wave curve. Finally,the measurement of Poisson’sratio of low-carbon steel should be μ=0. 28 (the standard value is 0. 25 -0.28). The ratio,between μLR,(Poisson’s ratio of grain at radial section) to μRL(Poisson’s ratio of stripe at radial section) is 10. 6,which means the Poisson’s ratio of grain at radial section is one order higher than that of stripe at radial section. Elastic modulus calculated with cantilever formula is 0. 7% smaller than the actual one.[Conclusion]The dynamic method for Poisson’s ratio measurement with the first-order bending mode shape of cantilever plate is proved to be feasible,efficient and highlyaccurate;Poisson’s ratio of grain at radial section of Sitka Spruce is one order higher than that of stripe at cross section,which represents the anisotropy of lumber; The elastic modulus is sufficiently accurate by substituting the first-order fixed frequency,measured with the cantilever plate of Sitka Spruce specimen,into cantilever theoretical equation.【期刊名称】《林业科学》【年(卷),期】2015(000)005【总页数】6页(P102-107)【关键词】锯材;低碳钢;悬臂板;弯曲振形;顺纹;横纹;泊松比【作者】王正;顾玲玲;高子震;刘斌;王韵璐【作者单位】南京林业大学材料科学与工程学院南京 210037;南京林业大学机械电子工程学院南京 210037;南京林业大学材料科学与工程学院南京 210037;南京林业大学机械电子工程学院南京 210037;南京林业大学材料科学与工程学院南京210037【正文语种】中文【中图分类】TS643弹性模量和泊松比是表征材料力学行为的2个重要参数，其中泊松比指在轴向拉(压)时横向应变与纵向应变之比的绝对值，是反映材料横向变形的弹性常数(徐芝纶，1982；1990；刘鸿文，1983)。
抗风伞布料风阻系数风洞试验研究
101科技资讯 SCIENCE & TECHNOLOGY INFORMATION 工 程 技 术1 前言由于上海海洋大学地处上海远郊南汇新城,日常风力高于上海市区,人们使用的普通雨伞承受这么强的风力,寿命都比较短。
本文通过风洞试验,对三种典型雨伞布料进行风阻系数的测试,得到适合于上海市等东南沿海风力较大城市适合于作抗风伞的布料。
该种实验方法可以对各种布料进行风阻系数的测定,得到相关的实验数据,因此,该实验方法具有一定的实用意义。
2 风洞试验2.1试验设备及模型本试验在300mm×300mm的风洞中完成,见图1。
考虑到风洞的尺寸,选用三种布料分别缝制在圆锥体上。
三种布料分别是:EVA塑胶,原料为乙烯-醋酸乙烯共聚物,英文简称EVA(ethylene-vinyl?acetate?copolymer);牛津布,英文名?oxford,又叫牛津纺;碰击布,又叫高密度碰击布,采用锦纶(尼龙)与棉纱混纺或交织的一种织物。
见图2。
圆锥体模型尺寸为,底圆直径80mm、锥体母线长80mm。
2.2试验准备首先将缝制好雨伞布料的圆锥体,见图3,安装放置在风洞中,位置见图4。
依据上海年平均风级为3-4级(3.4m/s-7.9m/s),见表1,而南汇新城的年平均风级比上海市区高出2-3个风级,所以应该是5-7级(8.抗风伞布料风阻系数风洞试验研究宋秋红 耿保华 兰雅梅 成诚 王萍 陈程(上海海洋大学工程学院 上海 201306)摘 要:通过对三种伞布料的迎风风阻系数风洞试验,得到了各工况下不同布料的风阻系数值。
对三种布料风阻系数实验结果进行研究,得到三种布料的风阻系数随风力变化的变化规律,结合上海市区东南方向南汇新城的年均风速的情况,依据风阻系数的实验结果,找到三种布料中最适合做抗风伞的布料是EVA。
该实验方法可以作为测定雨伞布料风阻系数的测试方法。
关键词:雨伞布料 风阻系数 风洞试验中图分类号:G64文献标识码:A 文章编号:1672-3791(2015)06(b)-0000-00图1 风洞及测试系统图2 从左至右分别为E V A 、碰击布、牛津布图3 圆锥体缝制雨伞布料后图5 通风机电源频率和风速之间的关系图6 EVA布料的风阻系数变化图4 圆锥体模型及在风洞中安装位置. All Rights Reserved.102科技资讯 SCIENCE & TECHNOLOGY INFORMATION工 程 技 术0m/s-17.1m/s)左右。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
YD-28A型动态电阻应变仪
操作规程及保养规程
YD-28A型动态电阻应变仪是一种具有自动平衡功能的动态电阻应变分析仪，主要用于实验应力分析及动力强度研究中测量结构及材料任意部位变形的动态应变测量仪器，也可作静态应变测量。
一、主要技术指标
⑴基本参数：
①通道数：4通道或8通道组合式。
②测量方式：全桥、半桥、1/4半桥。
③输入特性范围：最大输入信号为±100mv、应变为±100000µε，输
入阻抗高于100MΩ。
④使用电阻应变计的范围：60Ω-1000Ω。
⑤供电电源：～220V。
⑵主要技术指标：
①线性误差：不大于±0.1%F.S。
②标定误差：标定误差不大于标定值±0.5%。
③衰减误差：衰减误差不大于±0.5%F.S。
④频率响应范围：DC-2kHz(误差不大于±0.5dB)。
⑤稳定性:a.温度变化对零点的影响不大于±0.1%F.S/℃,对灵敏度
的影响不大于±0.05%F.S/℃；
b.两小时内，零点漂移不大于±0.5%F.S，对灵敏度影响不大于±
0.5%F.S。
⑥电桥平衡方式和范围：采用自动抵消平衡方式，平衡范围不小于±
1%（约±5000µε）自动平衡精度，折合到输入端为±10µε。
二、操作规程
1.在断开电源情况下，接好测试系统所有连线。
2.打开电源开关，操纵仪器进入测试程序。
3.进行“通道”“衰减”“标定”“频率”“灵敏系数”等必要设置，经确认正确无误后，即可开始采集测试并自动存盘。
4.测试结束后，进入数据读取，显示波形，确认全部测试无误后即可结束测试。
5.测试结束后，断开电源，整理、清洁和包装好仪器。
三、保养规程
1.仪器用完后，应把全部连接线拆除，并将仪器盖好，以防灰尘。
2.仪器长期不用时应定期通电，最少每季度应进行一次。
3.仪器移动时防止剧烈震动和冲击。
