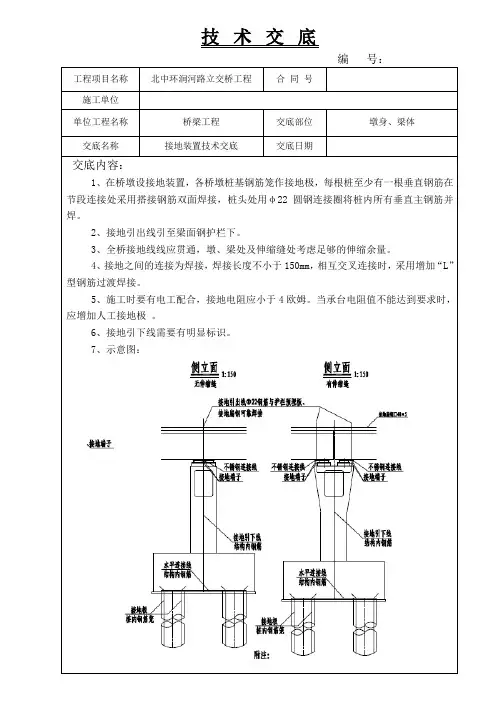

接地装置安装技术交底
接地装置技术交底
交底人
审核人
接底人
技术交底
编号：
工程项目名称
北中环涧河路立交桥工程
合 同 号
施工单位
单位工程名称
桥梁工程
交底部位
墩身、梁体
交底名称
接地装置技术交底
交底日期
交底内容：
1、在桥墩设接地装置，各桥墩桩基钢筋笼作接地极，每根桩至少有一根垂直钢筋在节段连接处采用搭接钢筋双面焊接，桩头处用φ22圆钢连接圈将桩内所有垂直主钢筋并焊。
2、接地引出线引至梁面钢护栏下。
3、全桥接地线线应贯通，墩、梁处及伸缩缝处考虑足够的伸缩余量。
4、接地之间的连接为焊接，焊接长度不小于150mm，相互交叉连接时，采用增加“L”型钢筋过渡焊接。
5、施工时要有电工配合，接地电阻应小于4欧姆。当承台电阻值不能达到要求时，应增加人工接地极。
6、接地引下线需要有明显标识。
接地装置安装技术交底
（4）接地线跨伸缩缝或沉降缝处时，应有补偿措施，可将接地线本身弯成弧状代替。
（5）接地装置安装中所有的隐蔽项目应做好隐检，不能遗漏，隐检内容齐全，留存照片及隐检记录。
（1）材料进场入库管理，不得漏天存放。
技术交底记录
资料编号
工程名称
施工单位
审核人
分包单位
□施组总设计交底
□单位工程施组交底
□施工方案交底
□专项施工方案交底
施工作业交底
交底部位
基础底板（接地装置安装）
接受交底范围
接地装置施工班组
交底摘要：
底板接地装置施工
交底内容：
热镀锌圆钢、热镀锌扁钢、热镀锌钢板型号、规格应符合设计要求，并应有产品质量合格证和试验报告。施工作业主要材料见表1
（1）位置正确，连接牢固，接地体埋设深度距地面不小于0.6m。隐蔽工程记录齐全、准确。
（2）搭接长度≥2b；圆钢≥6D；圆钢和扁钢≥6D(注：b为扁钢宽度；D为圆钢直径)；扁钢搭接焊接3个棱边，圆钢焊接双面；用于跨接焊接的钢筋采用φ12热镀锌圆钢时，双面搭焊牢固，焊接长度大于主筋直径6D，长度不小于96mm；用于搭接采用-40mm×4mm热镀锌扁钢时，三面焊接，焊接长度扁钢宽度的2倍，不小于80mm。
2 内容较多时本表作为首页，交底内容可续页。
（5）施工现场遇到突发事故或险情（兆），应第一时间停止施工或采取紧急措施后撤离现场，并立即上报值班人员。
（1）操作人员年龄不大于60岁，作业前检查安全防护用品完好，并佩戴齐全。不得使用患有高血压、心脏病、贫血症、癫痫病人员。
（2）特殊工种（电工）必须有上岗证，证件在有效期内。
防雷及接地安装技术交底
利用镀锌扁钢在屋顶暗敷的避雷带可以埋在建筑我那防水保护层内。并应与暗敷的避雷网和防雷引下线焊接。
利用结构圈梁里的主筋做均压环时，应将不少于两根的主筋焊成闭合环路，并与每个防雷引下线焊接牢固。在金属门窗处留出与金属门窗的连接头（不少于两点）。
用扁钢敷设在建筑物外墙四周的均压环，应与周围各引下线可靠焊接成一体。
11、预埋在混凝土中的焊接接头外，其余均应有防腐措施。
五、成品保护
1、接地线明敷设施工时，不得损坏建筑结构，不得污染建筑、装饰及设备表面。
2、避雷网、避雷带安装完成后，应加强保护，避免砸碰。
六、需要注意的质量问题
1、焊接操作人员必须持证上岗，以防焊接质量部符合要求。
2、明敷设引下线支架应定牢固，横平竖直，以免引下线松动，超出允许偏差。
2、室内接地干线作业条件
支架安装完毕。
保护管已预埋。
土建初装完毕。
3、屋顶避雷带、避雷网、避雷针安装作业条件
避雷带、避雷网支架做完。
防雷引下线做完。
具备调制场地和垂直运输条件。
需用脚手架处，脚手架已搭设完毕。
三、施工工艺
（1）工艺流程
（2）接地装置安装
人工接地体（极）安装
接地体的加工：接地体应使用热镀锌钢材制作，长度不小于2.5m。为便于打入，可将接地体一端加工成尖型。
采用多根明装引下线时，为了便于测量接地电阻，以及检验引下线和接地线的连接状况，应在每条引下线放置断接卡子。
（5）引下线暗敷设
利用结构柱子主筋（直径不小于16mm）作引下线时，先按设计要求找出柱子主筋位置，然后油漆做好标记，距室外地坪0.3～0.5m处焊出测试点，随钢筋逐层串联焊接至顶层，焊接出一定长度的与避雷带连接线，搭接长度不应小于100mm，做完后进行隐检，并做好隐检记录。
接地工程技术交底
接地工程技术交底一、项目背景接地工程是电力工程中非常重要的一项工作，其主要目的是确保电气设备和人员的安全。
为了保证接地工程的质量和安全性，需要进行技术交底，将相关的技术要求、施工流程和注意事项等内容详细地告知施工人员，以确保施工的顺利进行。
二、技术要求1. 接地系统的设计和施工应符合国家相关标准和规范的要求，如《电气装置的接地设计规范》等。
2. 接地电阻的测试应符合国家标准，测试结果应满足设计要求。
3. 接地系统的材料选择应符合设计要求，材料应具有良好的导电性能和耐候性。
4. 接地系统的施工应按照设计图纸和施工方案进行，施工过程中应注意安全，确保施工人员的人身安全。
三、施工流程1. 施工前的准备工作：a. 确认接地系统的设计图纸和施工方案，了解施工要求。
b. 准备施工所需的工具和材料，包括接地线、接地极、接地剂等。
c. 检查施工现场的环境和安全措施，确保施工的顺利进行。
2. 接地极的安装：a. 根据设计图纸确定接地极的位置和数量，进行标定。
b. 在标定位置挖掘合适的坑，确保接地极的稳定性。
c. 将接地极安装到坑中，确保与周围土壤充分接触。
d. 使用接地剂填充坑中的空隙，提高接地效果。
3. 接地线的敷设：a. 根据设计要求确定接地线的走向和敷设方式。
b. 将接地线沿着规定的路径敷设，确保线路的连续性和牢固性。
c. 在接地线的连接处使用专用接头进行连接，确保接触良好。
4. 接地电阻的测试：a. 使用专用测试仪器对接地系统的电阻进行测试。
b. 测试结果应满足设计要求，若不满足则需要进行调整和改进。
5. 施工记录和验收：a. 对接地工程的施工过程进行详细记录，包括施工日期、施工人员、材料使用情况等。
b. 完工后进行接地系统的验收，确保施工质量和安全性。
四、注意事项1. 施工过程中应注意人身安全，佩戴必要的防护用具，如安全帽、手套等。
2. 施工现场应保持整洁，材料和工具应摆放整齐，防止发生意外事故。
3. 在施工过程中，应及时处理施工中的问题和难点，确保施工的顺利进行。
接地装置安装施工技术交底
施工单位工程名称分项工程接地装置安装交底部位日期年月日交底内容1 适用范围本施工技术交底适用于鞍钢房产建设有限公司承建的工、民建工程中接地装置安装工程施工和质量验收。
电压等级为10KV以下。
2 施工准备2.1 材料质量要求2.1.1 防雷接地材料。
避雷针（带）及其引下线以及接地装置用紧固件，除地脚螺栓外，均应为镀锌制品；接地装置宜用钢材，在有腐蚀性较强的场所，应采用热镀锌的钢接地体或适当加大截面，接地装置的导体截面按符合热稳定和机械强度的要求不应小于下表中所列数值。
钢接地体和接地线的最小规格种类规格及单位地上地下室内室外圆钢直径/mm 5 6 8（10）扁钢截面/mm2厚度/mm243484484（6）角钢厚度/mm钢管管壁厚度/mm22.52.52.54(6)3.5(4.5)注：表中括号内的数值系指直流电力网中经常流过电流的接地线和接地体的最小规格。
2.1.2 低压电气设备接地材料。
低压电气设备地面上外露的接地线的截面不应小于下表所列的数值。
低压电气设备地面上外露的接地线的最小截面（mm2）名称铜铝钢明敷的裸导体绝缘导体电缆的接地芯或与相线包在同一保护外壳内的多芯导线的接地芯41.5162.51.512不得使用蛇皮管、保温管的金属外皮或金属网以及电缆金属护层作接地线。
2.2主要施工机具主要施工工具有：常用电工工具、手锤、钢锯、锯条、压力案子、铁锹、铁镐、大锤、线坠、卷尺、大绳、粉线袋、绞磨（或倒链）、紧线器、电锤、冲击钻、电焊机、电焊工具等。
2.3 作业条件共11页第2页施工单位工程名称分项工程接地装置安装交底部位日期年月日交底内容 2.3.1按设计位置清理好场地。
2.3.2底板筋与柱筋连接处已绑扎完。
2.3.3桩基内钢筋与柱筋连接处已绑扎完。
3 施工工艺3.1 建筑物基础接地装置安装高层建筑大多以建筑物的深基础作为接地装置。
在土壤较好的地区，当建筑物基础采用以硅酸盐为基料的水泥（如矿渣水泥、波特兰水泥）和周围土壤当地历史上一年中最早发生雷闪时间以前的含水量不低于4％以及基础的外表面无防腐层或有沥青质的防腐层时，钢筋混凝土基础内的钢筋都可以做为接地装置。

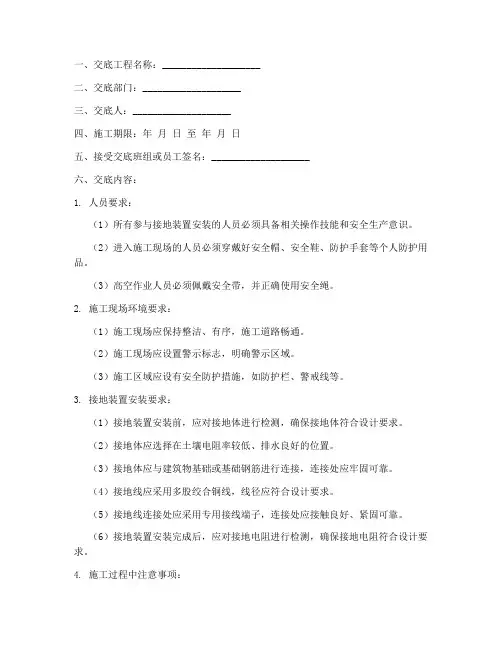

接地装置安装安全技术交底模板
一、交底工程名称：____________________二、交底部门：____________________三、交底人：____________________四、施工期限：年月日至年月日五、接受交底班组或员工签名：____________________六、交底内容：1. 人员要求：（1）所有参与接地装置安装的人员必须具备相关操作技能和安全生产意识。
（2）进入施工现场的人员必须穿戴好安全帽、安全鞋、防护手套等个人防护用品。
（3）高空作业人员必须佩戴安全带，并正确使用安全绳。
2. 施工现场环境要求：（1）施工现场应保持整洁、有序，施工道路畅通。
（2）施工现场应设置警示标志，明确警示区域。
（3）施工区域应设有安全防护措施，如防护栏、警戒线等。
3. 接地装置安装要求：（1）接地装置安装前，应对接地体进行检测，确保接地体符合设计要求。
（2）接地体应选择在土壤电阻率较低、排水良好的位置。
（3）接地体应与建筑物基础或基础钢筋进行连接，连接处应牢固可靠。
（4）接地线应采用多股绞合铜线，线径应符合设计要求。
（5）接地线连接处应采用专用接线端子，连接处应接触良好、紧固可靠。
（6）接地装置安装完成后，应对接地电阻进行检测，确保接地电阻符合设计要求。
4. 施工过程中注意事项：（1）在施工过程中，应严格遵守操作规程，确保施工质量。
（2）在挖掘接地体沟槽时，应避免损坏地下管线和设施。
（3）在安装接地线时，应避免接地线与其他线路交叉，防止短路事故发生。
（4）在施工过程中，应加强现场管理，确保施工安全。
5. 施工完成后验收要求：（1）接地装置安装完成后，应进行外观检查，确保接地体、接地线等部件安装牢固、无损坏。
（2）对接地电阻进行检测，确保接地电阻符合设计要求。
（3）对接地装置进行验收，合格后方可投入使用。
七、安全措施：（1）施工现场应设立安全员，负责施工现场的安全管理工作。
（2）施工过程中，应加强安全巡查，及时发现并消除安全隐患。
接地工程技术交底
接地工程技术交底一、任务背景在电力系统中，接地工程是保障电力设备安全运行的重要环节。
接地工程技术交底是指工程施工前，施工单位与监理单位进行技术交底，明确双方的责任和要求，确保接地工程能够按照规范和标准进行施工。
二、交底内容1. 接地工程的目的和重要性：接地工程的目的是为了保护人身安全和设备的正常运行，防止电气事故的发生。
接地系统具有防雷、防静电、保护设备和人身安全的功能，是电力系统中不可或者缺的一部份。
2. 接地工程的法律法规和标准：接地工程的施工必须符合国家相关法律法规和标准，如《电气安全标准》、《电气装置接地设计规范》等。
施工单位必须熟悉这些法律法规和标准，并按照要求进行施工。
3. 接地工程的施工流程：接地工程的施工流程包括勘察设计、材料采购、施工准备、施工施工、验收等环节。
施工单位需要按照流程进行施工，并保证每一个环节的质量和安全。
4. 接地工程的材料和设备：接地工程需要使用到各种材料和设备，如接地线、接地体、接地极、接地网等。
施工单位需要选择合适的材料和设备，并确保其质量和可靠性。
5. 接地工程的施工要求：(1) 接地工程的施工必须按照设计要求进行，不能随意变动。
(2) 施工单位必须严格按照施工图纸进行施工，确保施工的准确性。
(3) 施工单位必须严格按照施工规范进行施工，确保施工的质量和安全。
(4) 施工单位必须按照验收标准进行验收，确保接地工程符合要求。
6. 接地工程的质量控制：施工单位需要建立健全的质量控制体系，确保接地工程的质量。
质量控制包括材料的合格检验、施工过程的监控和质量记录的保存等。
7. 接地工程的安全措施：施工单位需要采取一系列的安全措施，确保施工过程中的安全。
包括施工人员的安全培训、施工现场的安全防护、施工设备的安全操作等。
8. 接地工程的质量验收：接地工程施工完成后，需要进行质量验收。
验收内容包括接地电阻测试、接地网接地电阻测试、接地体表面电阻测试等。
验收结果必须符合相关标准要求。
接地装置安装安全技术交底
接地装置安装安全技术交底一、前言接地装置是电力工程中常用的一种安全设施，主要作用是保证电气设备及工作人员的安全。
接地装置与电气设备同时安装，需经过专业人员的考核和认可后方能施工。
为确保工作安全，本文将对接地装置的安装安全技术进行交底。
二、接地装置的种类接地装置有很多种，根据不同的使用场景和需要使用的电流大小，常见的接地装置有以下几种：1.接地极2.底座3.接地螺栓4.接地簧对于不同种类的接地装置，要根据具体要求选择合适的接地装置进行安装。
三、接地装置的安装要求接地装置的安装是一个复杂的工作过程，需要按照严格的技术要求来进行施工。
下面对接地装置的安装要求进行详细介绍。
1. 接地极的安装接地极主要作用是将电流引入地下，安装过程需要特别注意以下几个方面：1.接地极的深度应根据地质条件、使用环境及要求，合理确定。
2.在安装接地极时，应避免直接敲打或打入钻孔，以免损伤接地极。
3.安装完毕后，应进行放线以确保接地极的垂直度和正确的朝向。
2. 底座的安装底座位于接地极和设备之间，应注意以下几个方面：1.底座的安装位置应紧贴设备，底座几何尺寸应符合设计要求。
2.底座的材料应符合规定，底座表面应光滑无砂眼。
3.底座的安装应采用焊接方式，焊接质量应满足要求。
3. 接地螺栓的安装接地螺栓是将接地线固定在底座上的重要连接装置，安装时需要注意以下几个方面：1.接地螺栓的长度应符合要求，应留有足够的余量以便于焊接连接。
2.接地螺栓的螺纹部分应处理光滑，无锈蚀，应配合私设备使用的螺纹尺寸。
3.安装接地螺栓时应注意预埋套管的位置、数量和深度，严格按照设计要求进行施工。
4. 接地簧的安装接地簧的作用在于稳定接地线的位置，安装时需要注意以下几个方面：1.接地簧的数量和长度应按设计要求设定，数量不得少于设备数量。
2.接地簧的安装位置应紧贴设备。
3.安装接地簧时应注意其水平平稳，应与底座固定牢固。
四、施工安全注意事项在进行接地装置的安装时，为了保障工人的安全，应注意以下几个方面：1.带好安全防护用品，特别是对于高空作业的人员，必需检查安全带、防护网等安全装置是否齐全。
接地装置技术交底
接地装置技术交底一、接地装置概述接地装置是保障电气设备安全运行、防止触电事故和保障人身安全的重要设施。
它的主要作用是将电气设备的漏电电流导入大地，从而避免电流对人体和设备造成危害。
接地装置通常由接地极、接地线和接地母线等组成。
二、接地装置的类型1、工作接地工作接地是为了保证电力系统正常运行而设置的接地。
例如，变压器中性点的接地，其目的是为了稳定系统的电位，降低设备对地的绝缘要求。
2、保护接地保护接地是为了防止电气设备外壳带电而对人身造成伤害所设置的接地。
将电气设备的金属外壳通过接地线与接地装置连接，一旦设备外壳带电，电流能够迅速导入大地，保护人员安全。
3、防雷接地防雷接地是为了防止雷电对建筑物和设备造成损害而设置的接地。
通过避雷针、避雷带等接闪器将雷电引入接地装置，泄放雷电流。
4、防静电接地在易燃易爆场所，为了防止静电积聚引发火灾和爆炸事故，需要设置防静电接地，将静电及时导入大地。
三、接地装置的施工要求1、接地极的选择和安装（1）接地极通常采用角钢、钢管、圆钢等材料，其长度和直径应符合设计要求。
（2）接地极应垂直打入地下，打入深度一般不小于 25 米，间距不应小于 5 米。
（3）在多岩石地区，可以采用降阻剂来降低接地电阻。
2、接地线的选择和连接（1）接地线应采用黄绿双色的绝缘导线，其截面积应根据通过的电流大小来选择。
（2）接地线与接地极、设备外壳等的连接应牢固可靠，采用焊接、螺栓连接等方式，连接处应进行防腐处理。
3、接地母线的敷设（1）接地母线一般采用扁钢或铜排，敷设在地下08 米以下的位置。
（2）接地母线的连接应采用焊接，焊缝应饱满，不得有夹渣、气孔等缺陷。
4、接地电阻的要求（1）不同类型的接地装置，其接地电阻的要求不同。
一般来说，工作接地电阻不应大于 4 欧姆，保护接地电阻不应大于 10 欧姆，防雷接地电阻不应大于 30 欧姆。
（2）在施工完成后，应使用接地电阻测试仪对接地电阻进行测量，如不满足要求，应采取措施降低接地电阻，如增加接地极数量、使用降阻剂等。
接地装置安装技术交底
接地装置安装技术交底一、准备工作1、熟悉图纸和标准图集。
2、材料到现场后核对型号，分类堆放。
接地材料应均为热镀锌件。
进行垂直接地体制作，每根长度为2500mm，一端加工或尖头，一端焊上加强钢板，以方便砸入地内。
扁钢应校直校平。
二、施工阶段1、接地装置顶面埋设深度应符合设计要求，当无设计要求时埋设深度不小于0.6m。
角钢接地故应垂直埋入地下，间距应不小于5m。
2、接地装置的焊接采用搭接焊，焊接长度应符合下列规定：①扁钢与扁钢搭接长度为扁钢宽度的2倍，不少于三面施焊。
②圆钢与圆钢搭接为圆钢直径的6倍，双面施焊。
③圆钢与扁钢搭接为圆钢直径的6倍，双面施焊。
④扁钢与角钢、钢管焊接时，紧贴角钢外侧两面，或紧贴3/4钢管表面，上、下两侧施焊。
⑤除埋设在砼中的焊接接头外，应有防腐措施。
3、当利用金属构件，金属管道作接地线时，应在构件或管道与接地干线间焊接跨接线。
4、明敷接地引下线及室内接地干线的支持件间距应均匀，水平直线部分0.5～1.5m，垂直直线部分1.5～3m，弯曲部分0.3～0.5m。
5、接地线在穿墙、楼板和地坪处应加套钢套管。
钢套管应与接地善罢干休和电气连通。
6、变配电室内明敷接地干线安装应符合下列要求：①便于检查，敷设位置不妨碍设备的拆卸和检修。
②当沿建筑物墙壁水平敷设时，距地面高度250～300mm，与建筑物墙壁间的间隙为10～15mm。
③当接地线跨越建筑物变形缝时，设补偿装置。
④接地线表面沿长度方向，每段为15～100mm，分别涂以黄色、绿色相间的条纹。
⑤变压器室、高压配电室的接地干线上应设置不少于2个供临时接地用的拉线柱或接地螺栓。
7、当电缆穿过零序电流互感器时，电缆头的接地线应通过零序电流互感器后接电，由电缆头至穿过零序电流互感器的一段电缆金属保护层和接地线应对地绝缘。
8、配电间隔和静止补偿装置的栅栏门及变配电室金属门铰链处的接地连接，应采用编织铜线。
变配电室的避雷器应用最短的接地线与接地干线连接。
接地装置安全技术交底模板
一、工程概况1. 工程名称：__________2. 施工单位：__________3. 施工地点：__________4. 施工工期：__________二、安全施工措施1. 严格执行“安全第一，预防为主”的安全生产方针，加强施工现场的安全管理。
2. 施工人员必须接受安全技术培训，掌握本岗位的安全操作规程，并严格遵守。
3. 施工前，对施工人员进行安全技术交底，确保每位施工人员了解本工程的安全风险及预防措施。
4. 施工现场应配备必要的安全防护设施，如安全帽、安全带、防护眼镜等。
5. 施工过程中，施工人员应穿戴符合安全要求的工作服，佩戴安全帽。
6. 施工现场严禁酒后作业、疲劳作业，确保施工人员身体健康。
7. 施工现场严禁无关人员进入，确保施工安全。
三、危险源识别及预控措施1. 施工现场危险源：（1）高空作业：施工人员在高处作业时，必须系好安全带，确保安全。
（2）电气设备：施工现场的电气设备应定期检查、维护，确保设备正常运行。
（3）施工机械：施工机械操作人员应熟悉机械性能，遵守操作规程。
（4）施工材料：施工材料堆放整齐，避免材料滑落伤人。
2. 预控措施：（1）高空作业：设置安全防护网、安全带等安全设施，确保施工人员安全。
（2）电气设备：定期检查、维护电气设备，防止电气事故发生。
（3）施工机械：机械操作人员应经过培训，熟悉机械性能及操作规程。
（4）施工材料：合理堆放施工材料，防止材料滑落伤人。
四、安全技术交底内容1. 施工人员应熟悉接地装置的施工工艺及操作规程。
2. 施工现场应设置接地体，确保接地电阻符合要求。
3. 接地体应采用热镀锌钢材，长度不少于2.5米，直径不小于50毫米。
4. 接地体应埋设于土壤中，埋深不小于0.6米。
5. 接地体周围应进行土壤夯实，确保接地电阻稳定。
6. 施工过程中，应定期检测接地电阻，确保接地效果。
7. 施工结束后，应进行接地电阻检测，合格后方可投入使用。
五、注意事项1. 施工人员应遵守安全操作规程，确保自身安全。
接地装置技术交底
接地装置技术交底嘿，咱今天就来好好聊聊接地装置这回事儿！要说这接地装置啊，那可是保障电气设备安全运行、保护咱们人身安全的重要玩意儿。
我还记得之前有一次，去一个老旧小区改造电路，那里面的接地装置简直是一塌糊涂。
好多电线就那么胡乱地搭着，接地的部分也是锈迹斑斑，看着就让人心里直打鼓。
咱们先来说说接地装置的类型。
常见的有工作接地、保护接地、防雷接地等等。
工作接地呢，就是为了保证电力系统正常运行而设置的接地，比如说变压器中性点的接地。
保护接地呢，就是为了防止电气设备外壳带电危及人身安全而做的接地。
这防雷接地就更好理解啦，就是为了把雷电引入地下，免得它到处乱窜造成破坏。
在施工的时候，那可得小心谨慎。
首先得选好接地极的位置，这就好比盖房子打地基，位置选不好，后面可就麻烦了。
一般来说，接地极要埋在地下 06 米以上的地方，而且周围的土壤得是良好的导电体。
比如说，不能选在有石头、垃圾的地方，不然接地效果可就大打折扣啦。
再说说接地极的材料。
常见的有角钢、钢管、圆钢等等。
这些材料可都有讲究，角钢得是那种等边的，边长不能小于 50 毫米；钢管的壁厚不能小于 35 毫米；圆钢的直径不能小于 10 毫米。
而且在埋入地下之前，一定要做好防锈处理，不然过不了多久就会锈坏的。
还有连接接地极和接地线的部分，这也是关键。
一定要焊接牢固，不能有虚焊、漏焊的情况。
焊接完了还得检查，用放大镜看，确保每一个焊点都没问题。
我之前就碰到过一个施工队，焊接的时候马马虎虎，结果一测试，接地电阻根本不达标，只能返工重新弄，费时又费力。
接地线的敷设也有不少要注意的地方。
要保持平直，不能弯曲、打折。
如果需要穿过墙壁或者楼板，得加装保护套管。
而且在容易受到机械损伤的地方，还要做好防护措施，比如加个防护管或者把线埋得深一点。
接地电阻的测试也是必不可少的环节。
要用专门的仪器来测，而且要在不同的位置多测几次，取平均值。
如果电阻值不达标，那就得想办法改进，比如增加接地极的数量、改善土壤的导电性等等。
变电站全站接地装置安装技术交底
6、屏柜（箱）可开启门应用软铜导线可靠连接接地。
7、电缆屏蔽接地线采用4mm2黄绿相间的多股软铜线与电缆屏蔽层紧密连接，接至专用接地铜排。
8、接地线采用多股软铜线连接时应压接专用接线鼻。每个接线鼻子最多压5根屏蔽线。
工艺标准：
不得采用铝导体作为接地体或接地线。当采用扁铜带、铜绞线、铜棒、铜包钢绞线、钢镀铜、铝包铜等材料作接地装置时，其连接应符合本规范的规定。
3.2.9不得利用蛇皮管、 管道保温层的金属外皮或金属网、 低压照明网络的导线铅皮以及电缆金属护层作接地线。 蛇皮管两端应采用自固接头或软管接头，且两端应采用软铜线连接。
4、钢管构支架接地引线与钢管壁之间应适当留有间隙，便于测量接地电阻。
5、接地标识涂刷应一致。
工艺标准：
1、接地线焊接应均匀，焊缝高度、搭接长度符合规范要求。
2、接地线应顺直，美观
3、钢管构架接地端子高度、方向一致，接地端子底部与保护帽顶部距离不小于200mm。
4、钢管构支架接地端子上端面平齐，接地扁钢切割面、钻孔处、焊接处须做好防腐处理
主接地网安装：
施工要点：
1、根据设计图纸对主接地网敷设位置、网格大小进行放线，接地沟开挖深度以设计或规范要求的较高标准为主，且留有一定的余度。
2、水平接地体采用热镀锌圆钢，户外电缆沟接地采用扁铜，垂直接地体采用镀锌钢管。
3、接地线弯制时，应采用机械冷弯，避免热弯损坏锌层。
4、接地体垂直搭接时，除应在接触部位两侧进行焊接外，还应采取补救措施，使搭接长度满足要求。
1、专用接地铜排的接线端子布设合理，间隔一致。
2、一个接地螺栓上安装不超过2个接地线鼻。每个接线鼻最多压5跟屏蔽线。
防雷及接地安装工程安全技术交底
防雷及接地安装工程安全技术交底一、施工准备（一）作业条件1、接地体安装:（1）人工接地体:设计位置的场地没被占用,且巳经清理好。
（2）利用底板钢筋或深基础做按地体:底板筋与柱筋连按处已绑扎完。
2、接地干线安装:（1）支架安装完毕。
（2）土建抹灰已完成。
（3）穿墙保护管巳预埋。
3、支架安装:（1）各种支架已运到现场。
（2）结构工作巳经宪成。
（3）室外必须有脚手架或爬梯。
（4）防雷引下线暗敷设:（5）建筑物有脚手架或爬梯,达到能上人操作的条件。
（6）利用主筋作引下线时,钢筋绑扎完毕。
4、避雷引下线明敷设:（1）支架安装完毕。
（2）建筑物有脚手架或爬梯,达到能上人操作的条件。
（3）土建外装修完毕。
5、避雷网安装:（1）支架安装完毕。
（2）具备调直场地和垂直运输条件。
（3）接地体与引下线必须做完。
6、避雷针安装:（1）接地体及引下线必须安装完毕。
（2）需要脚手架处,脚手架搭设完毕。
（3）土建结构工程己完,并随结构施工做完预埋件。
二、材料要求1、防雷及接地装置所有部件均应采用镀锌材料,并有出厂合格证和镀锌质量证明书。
在施工过程中应注意保护镀锌层。
其主要镀锌材料有:扁钢、角钢、圆钢、钢管、铅丝、螺栓、垫圈、弹簧垫圈、U形螺栓、元宝螺栓、支架等。
2、电焊条、氧气、乙炔、沥青油、混凝土支座、预埋铁件、小线、防腐油、银粉、黑色油漆等。
三、主要机具常用电工工具:手锤、钢锯、压力案子、大锤、线坠、卷尺、大绳、粉线袋、绞磨(或倒链)、紧线器、电锤、冲击钻、电焊机、气焊工具等。
四、操作工艺（一）接地体的安装1、接地体顶面埋设深度应符合设计要求。
当无要求时,不应小于0.6m。
角钢及钢管接地体应垂直配置。
除接地体外,接地体引出线的垂直部分和接地装置焊接部位应防腐处理；在作防腐处理前,表面必须除锈并去掉焊接处残留的焊药。
2、垂直接地体的间距不应小于其长度的3～5倍。
水平接地体的间距应符合设计规定。
当无设计规定时不宜小于5m。
3、除环形接地体外,接地体埋设位置应在距建筑物3m以外。
接地装置安全技术交底模板
一、交底目的为确保接地装置施工过程中的安全，预防事故发生，特进行接地装置安全技术交底。
二、交底对象全体参与接地装置施工的作业人员及管理人员。
三、交底内容1. 安全施工方针坚决执行“安全第一，预防为主”的安全施工方针，确保施工安全。
2. 施工人员要求（1）施工人员进场前必须接受安全教育培训，掌握本工程的安全技术要求。
（2）施工人员应服从安全监察人员和施工管理人员的管理，严格遵守操作规程。
3. 施工前的准备工作（1）施工前，应检查施工工器具的安全可靠性，确保施工工具完好。
（2）施工人员应佩戴安全合格的施工防护用品，如安全帽、防护眼镜、防尘口罩、防噪音耳塞等。
4. 施工过程安全措施（1）施工机械应有技术人员在场指导施工，避免盲目和违章作业。
（2）焊接施工应设专人，杜绝无证上岗操作。
（3）文明施工，做到工完、料尽、场地清。
（4）开挖接地沟所使用的锹镐等应安装牢固，两人以上同时在一条沟内作业时应相互照应，以防伤人。
（5）在潮湿或含有酸类的场地上使用电动工具作业的工人，应穿绝缘鞋，带绝缘手套。
（6）使用钻床时，禁止戴手套，袖口应扎紧，钻具工件均应固定牢固。
钻薄小工件时，不得用手直接扶，以防工件转动伤人。
在钻头转动时，严禁直接用手清除钻屑或接触转动部分。
（7）砂轮机的砂轮应不残不裂，安全防护罩应完整无缺。
砂轮片磨损到原直径三分之一时必须更换，使用砂轮机应戴护目镜。
并应站在侧面，不得使用砂轮机磨软金属、非金属及大工件，两人不得同时使用一个砂轮，砂轮片与托架之间的间隙应经常调整，最大不得超过3mm。
5. 施工结束后（1）施工结束后，应清理施工现场，确保场地整洁。
（2）施工人员应按照规定进行安全检查，确保无安全隐患。
四、注意事项1. 施工过程中，如发现安全隐患，应立即停止施工，并报告相关部门进行处理。
2. 施工人员应时刻保持警惕，严格遵守安全操作规程，确保自身和他人的安全。
3. 施工管理人员应加强对施工现场的监督检查，确保施工安全。
电气施工接地装置安装分项工程质量技术交底
工程名称： 项目名称 分部工程 交底级别
接受交底人签名：
电气安装技术交底记录
编号：
交底单位
接地装置安装分项
交底日期
公司级 项目部级 工地级
交底作业项目：质量制度
主要交底内容： 1.人工接地体： （1）根据设计要求，在接地体敷设的区域测量、弹线、挖沟一般为0.8~1m，沟宽为0.5m， 沟形为梯形，沟底稍窄于沟上部为宜，同时做好沟底石子杂物的清扫。 （2）将加工好的接地体放在沟的中心线上，用锤子敲击的方法，将地极轻轻打入地中，为 防止接地体敲入过程中的劈裂变形，可采用保护套管在敲击部位，用锤轻轻敲打中心，使接 地体与地面保持垂直，打入深度应控制在接地体顶端距地面0.6m为宜。 （3）接地体间的扁钢敷设，接地极与扁钢用电焊焊接，焊接前扁钢要拉直、找正、扁钢的 大面应紧贴地极的立面，以三面进行施焊，扁钢与地极连接的位置，距接地体最高点约 100mm，焊好后清除药皮，涮沥青做防腐处理，并将接地线引出至需要位置。 2.自然基础接地体：利用底板钢筋做接地体时，应根据设计图纸要求，找准位置，将柱主筋 （不少于两根）底部与底板的主筋搭接焊好，主筋的引上部位需每层做好标记，以便隐蔽检 查，同时从主筋焊出连接板到距地300mm处的摇测点盒内，以作为接地电阻的测量和接地电 阻值达不到要求时的补偿。 核验回填；接地体安装完，应及时近照标准、规范，对接地体使用的材质、摆放位置、焊接 质量及接地电阻值进行检查，并请有关监督部门进行隐蔽工程的核验，并做好原始记录，验 收合格后，方回填，回填时要清理干净沟内杂物，回填土内不应夹有石块和建筑垃圾等，外 取土壤不得有较强的腐蚀性，在回填土时应分层夯实。
接地装置安装施工技术交底
接地装置安装施工技术交底1. 前言接地装置是一种用于保护电气设备和人员安全的重要装置，其作用是在电气设备故障时，将故障电流引入接地，防止电流流经人体，从而避免电击事故，并确保电气设备正常运行。
在进行接地装置的安装施工过程中，为确保安全和可靠性，需要严格按照规范要求进行操作，并进行技术交底，确保所有施工人员都清楚地了解安装要求和注意事项。
本文将从接地装置的安装需求、设备选型、施工工艺、安全注意事项、验收标准等方面，对接地装置安装施工技术进行详细交底。
2. 安装需求接地装置安装的主要需求包括：2.1 保障人员和设备的安全在电气设备故障时，将故障电流引入接地，保障人员和设备的安全，避免电击事故发生。
2.2 提高电气设备的可靠性通过接地装置的安装，能够有效地降低电气设备的绝缘电阻，提高设备的可靠性，避免电气故障发生。
2.3 符合规范要求接地装置安装需要符合国家现行的规范和标准，如《电气安装工程施工质量验收规范》（GB50203）等。
3. 设备选型接地装置的选型需要根据具体的安装需求和工作环境来确定。
在选型时需要考虑以下因素：3.1 工频接地电流的要求根据负荷电流和工作电压确定接地电流大小，并结合负荷特性、故障时间和定子绕组额定温升等因素，确定接地电阻大小，从而选定合适的接地电极。
3.2 接地电极的材质和规格接地电极的选材需要考虑其导电性、耐腐蚀性、耐热性、寿命等因素，一般选用热浸锌钢管、铜棒等材料。
3.3 附加装置的选型根据工作环境和需求，选择合适的接地附加装置，如接地线夹、绝缘垫等。
4. 施工工艺接地装置的施工可以分为以下几个阶段：4.1 相关工具和设备的准备检查施工设备的完好性，并准备好相关工具和材料，如施工车辆、钢锤、钢丝刷、焊切设备、接地电极等。
4.2 施工现场的勘察勘察施工现场并确定接地点的选择，需要考虑接地电流的大小和接地点的类型，一般选在接近地表的湿润土壤中进行。
4.3 接地电极的安装进行接地电极的安装，需将接地电极埋入土中，埋深要求根据规范进行确定，一般要求埋深不少于1.8米，并保证电极与土壤的充分接触。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
降阻剂的使用应根据土壤电阻率、土壤特性、气候条件、地理条件、接地方式和已有的使用及运行经验来选用。施工时要严格按施工图纸、产品说明书进行，搅拌要均匀，电极应全部被降阻剂包围并有一定厚度，覆土要用细土夯实，与土壤交界处的接地极要采取防腐措施，保证施工质量，充分发挥降阻剂的作用，降低接地电阻。降阻剂用量越大，降阻越大，但降阻剂用量增大到一定程度，降阻效果出现饱和现象，使用时应注意。在实际施工中，若没有降阻剂，在接地体周围的土壤中加盐也是降低接地电阻行之有效的方法。
1.接地极
接地极是接地电流流向土壤的流散件，接地极的金属导体可分为以下两种：
(1)自然接地体。自然接地体是利用已有的与大地有良好接触的金属体作为接地电流的流散件。如埋设在地下的金属管道、建筑物地下基础部分的金属构件和金属桩、直接埋在土壤中的电缆金属外皮(铝皮除外)等。为了节省钢材和施工费用、降低接地电阻、等化地面和设备间的电位，有条件的情况下尽量采用自然接地体。但流有易燃易爆危险气体、液体的金属管道不能做接地体，爆炸危险场所的电力设备的接地装置，按专门规程规定执行，发电厂和变电站的接地必须有人工接地体。利用自来水管或电缆的铅包作自然接地体时，应征得有关部门的同意，以便相互配合和检修。
(2)小接地短路电流系统。当高压设备与低压设备共用接地装置时，要求在设备发生接地故障时，对地电压不超过120V，即要求 ( 为接地电流)；当高压设备单独装设接地装置时，对地电压可放宽至250V，即要求 。
2.低压、中压电气设备的保护接地电阻
(1)变压器台接地体完成后，其接地电阻值不应大于 。
(2)真空断路器接地体完成后，其接地电阻值不应大于 。
1)降阻剂本身的电阻率就很低，一般都应小于5Ω.m，把降阻剂包在接地体周围，同土壤的电阻率相比，降阻剂的电阻率一般要小两个数量级，因此，可忽略降阻剂的电阻，把降阻剂视为金属，这就相当于把接地体尺寸增大，达到降低接地电阻的目的。
2)降阻剂的使用增大接地体与土壤的接触面积，从而减少了接地体与土壤之间的接触电阻，并具有吸潮性而保持了接地体附近土壤的潮湿性。
接地装置安装技术交底
施工企业：XXXX公司№：(津建安表22)
工程名称
XXXX项目
工种
电力
施工部位
接日
一、接地装置
接地体是埋入地中与土壤作良好接触的金属导体，也称为接地极。连接于接地体与电气设备之间的金属导体，称接地线或接地引下线。电气设备的接地引下线和埋入地中的金属接地体的总和称为接地装置。
2.减少接地电阻的措施
(1)延长接地极法。延长接地极一方面可以增加接地体与土壤的接触面积，减少过渡电阻，另一方面相当于增大了土壤的导电面积，也就降低了土壤的流散电阻。如10kV线路实际施工中，可以增加垂直砸入土壤里的角钢的根数来降低接地电阻。
(2)在土壤中添加降阻剂。降阻剂之所以能降低土壤接地电阻，主要有以下三个方面的作用：
(3)更换土壤法。在一些土壤电阻率较大的地方施工，可以考虑将接地体周围的土换为电阻率较小的土壤，并将接地体周围的石头、杂物等清除。
(4)外引接地法。外引接地法即是将接地体引至潮湿的地方，将接地体引至附近的水井、泉眼、水沟、河边、水库边、大树下等土壤电阻率较低的地方，或者敷设水下接地网，以降低接地电阻。也可以采用深埋法，可在土壤电阻率较低的地方深埋接地体以减少接地电阻。
2)环状接地体：是用扁钢围绕杆塔构成的环状接地体，通常用于输电线路，可以改善接地点土壤的电场分布。
3)混合接地体。是由扁钢和钢管组成的接地体，这种情况往往是单一形式接地体的接地电阻不能满足要求时，所采用的水平和垂直敷设的综合体，又称复合接地体。
2.接地线
接地线指电气设备需要接地的部位用金属导体与接地体连接的部分，是接地电流由接地部分传导至大地的途径。接地线可以分为接地干线和接地支线。接地干线是设备接地的共用部分；接地支线是设备连接至接地干线的部分。如与变压器中性点、变压器外壳、避雷器连接的几个分支线就是接地支线，接地支线汇集到一起与接地极连接的一段就是接地干线。生产场所电气设备较多时，宜敷设接地干线或接零干线。各电气设备用接地支线分别与接地干线连接。
三、对接地电阻的要求
接地电阻值的大小，是根据接地装置在有接地短路电流流过时允许的对地电压来确定的。从安全的角度讲，接地电阻越小，可能产生的对地电压就越低，对人产生的接触电压和跨步电压就越低。因此，在施工中接地电阻应小于接地设计规程中上限允许值。
1.高压电气设备的保护接地电阻
(1)大接地短路电流系统。在大接地短路电流系统中，由于接地短路电流很大，接地装置一般均采用棒形和带形接地体联合组成环形接地网，以均压的措施达到降低跨步电压和接触电压的目的，一般要求接地电阻 。
二、接地电阻
1.影响接地电阻的因素
接地装置的接地电阻是指接地线电阻、接地体电阻、接地体与土壤之间的过渡电阻和土壤流散电阻的总和。不论采用哪种形式的接地方式，都必须满足系统对接地电阻的要求，接地电阻越小，接地的效果越好。要想减少接地电阻，就必须把接地线电阻、接地体电阻、接地体与土壤之间的过渡电阻和土壤流散电阻降下来，但是接地线、接地体是由金属做成的，本身的电阻就不大，降低接地线和接地体电阻对减少接地装置的接地电阻的效果不明显；而接地版与土壤之间的过渡电阻和土壤流散电阻，与土壤的导电能力、接地体与土壤的接触面积有关，所以降低接地电阻应该从这两项入手。
(3)低压线路重复接地(零线)时，变压器总容量100kVA以上时，重复接地电阻值不应大于 。变压器总容量100kVA以下时，重复接地电阻值不应大于 。且重复接地不少于3处。
(2)人工接地体。人工接地体是指按照施工要求专门埋设的金属体，可以是扁钢、钢管、圆钢或角钢。人工接地体可以是水平敷设也可以垂直敷设，钢管或角钢一般是垂直打入地下，圆钢、扁钢一般水平埋入地下。根据电压等级的要求和土壤电阻率的不同，接地体的形式也是多种多样的，一般有以下几种：
1)放射形接地体：采用一至数条接地带敷设在接地槽中，一般应用土壤电阻率较小的地区和电压等级较低的线路。
