nport串口服务器调试说明
Nport5630串口服务器说明书
N p o r t5630串口服务器说明书-CAL-FENGHAI.-(YICAI)-Company One1文件级别：文件编号：MOXA Nport 5630 设备使用说明书1．０版编制：汤浩校核：喻鹏、谭华审定：批准：长沙华能自控集团有限公司一、简介MOXA Nport 5600系列产品是一种和后台电脑用网络连接的串口服务器。
NPort 5600 系列多个不同的后台电脑可以共同分享１个Nport 5600设备二、Nport 5600通信线制作Nport 5600 系列串口接线引脚引脚号RS232RS422 / 4线RS4852线RS4851DSR2RTS3GND TXD+4TXD TXD-5RXD RXD-DATA-6DCD RXD+DATA+7CTS GND GND8DTR三、Nport 5600设置面板和按钮说明灯：LED灯先在NPORT 5600上把NPORT 5600的IP设置好，具体操作方法如Menu(主选单) NetWork Setting IP Address 设置为NetMask 设置为四、后台电脑设置在后台电脑中安装好Nport 5600的驱动程，安装完毕后在开始菜单中选择程序，然后再选择刚安装好的NPort Administration Suite NPort Administrator打开后选择Broadcast Search （自动查找在网络内的Nport ）配置Nport 5600设置PORTx 端口的通信方式Com Mapping (串口映射)也就是把NPORT 的PORTx 映射为电脑中的COM到此设置完毕，点击中的Apply应用刚才的设置。
后台软件中的串口的COM MAPPING中的COM PORT应相对应。
后台软件中的其它设置请参阅MTC的帮助文件。
MOXA串口服务器NPORT_5130详细配置
MOXA串口服务器NPORT_5130详细配置MOXANPORT_5130是一款高性能的串口服务器，它可以将串口设备连接到以太网网络，从而实现远程管理和控制。
下面详细介绍了NPORT_5130的配置步骤和功能。
1.连接硬件：a.将NPORT_5130的以太网口连接到网络交换机或路由器的可用端口。
b.将串口设备连接到NPORT_5130的串口端口。
2.配置IP地址：a.使用网线将计算机连接到NPORT_5130的以太网口。
b. 打开一个Web浏览器，输入默认IP地址192.168.127.254并按Enter键。
c. 在弹出的登录页面中，输入默认用户名和密码（admin/admin），然后点击登录。
d. 进入配置界面后，选择Network Settings（网络设置），然后配置与您的网络环境相匹配的IP地址、子网掩码和网关。
3.配置串口参数：a. 在配置界面中，选择Serial Settings（串口设置）。
b.首先配置串口数量和串口类型（RS-232或RS-485）。
c.然后，为每个串口设置基本参数，如波特率、数据位、校验位和停止位。
d.您还可以设置串口流控制选项，如硬件流控制和软件流控制。
4.高级功能配置：a. 在配置界面中，选择Advanced Settings（高级设置）。
b.在这里，您可以配置各种高级功能，如状态报告、自动控制、特定字符过滤和串口映射。
c.状态报告功能允许您定期获取串口设备的状态信息。
d.自动控制功能允许您定义一些预设规则，以便在特定条件下自动执行一些动作。
e.特定字符过滤功能允许您设置特定的字符或字符序列，以便在串口数据中过滤或替换它们。
f.串口映射功能允许您将多个串口设备映射到一个虚拟串口，简化了串口设备的管理。
5.安全性配置：a. 在配置界面中，选择Security Settings（安全设置）。
b.在这里，您可以配置各种安全功能，如用户管理和访问控制列表。
c.用户管理功能允许您创建多个用户帐户，并为每个帐户指定不同的访问权限。
Nport5630串口服务器使用说明
MOXA Nport 5630通信设备使用说明书文件级别：文件编号：MOXA Nport 5630 设备使用说明书1．０版编制：汤浩校核：喻鹏、谭华审定：批准：MOXA Nport 5630通信设备使用说明书长沙华能自控集团有限公司一、简介MOXA Nport 5600系列产品是一种和后台电脑用网络连接的串口服务器。
NPort 5600 系列多个不同的后台电脑可以共同分享１个Nport 5600设备MOXA Nport 5630通信设备使用说明书二、Nport 5600通信线制作Nport 5600 系列串口接线引脚引脚号RS232 RS422 / 4线RS485 2线RS4851 DSR2 RTS3 GND TXD+4 TXD TXD-5 RXD RXD- DATA-6 DCD RXD+ DATA+7 CTS GND GND8 DTRMOXA Nport 5630通信设备使用说明书三、Nport 5600设置面板和按钮说明灯：LED 灯-灯颜色-含义LED灯颜色含义准备灯红正在启动中，长期则是有错误MOXA Nport 5630通信设备使用说明书按键:先在NPORT 5600上把NPORT 5600的IP设置好，具体操作方法如Menu(主选单) → NetWork Setting → IP Address →设置为192.168.X.X→ NetMask →设置为255.255.255.0四、后台电脑设置在后台电脑中安装好Nport 5600的驱动程，安装完毕后在开始菜单中选择程序，然后再选择刚安装好的NPort Administration Suite→ NPort Administrator打开后选择Broadcast Search （自动查找在网络内的Nport ）MOXA Nport 5630通信设备使用说明书配置Nport 5600设置PORTx 端口的通信方式MOXA Nport 5630通信设备使用说明书Com Mapping (串口映射)也就是把NPORT 的PORTx 映射为电脑中的COMMOXA Nport 5630通信设备使用说明书。

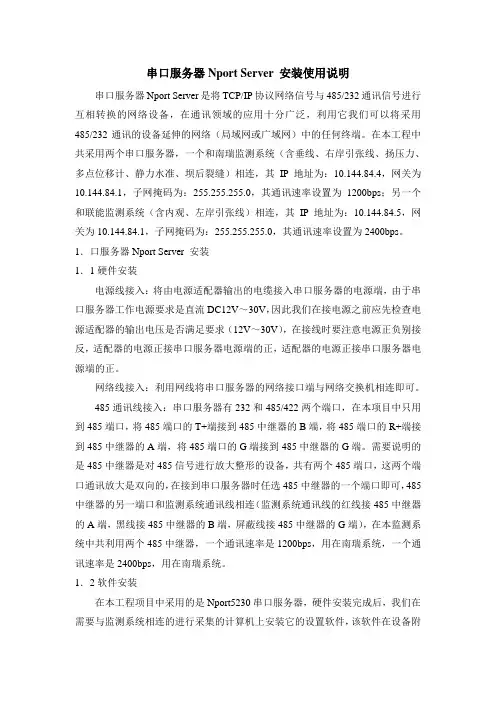

串口服务器Nport Server 安装使用说明
串口服务器Nport Server 安装使用说明串口服务器Nport Server是将TCP/IP协议网络信号与485/232通讯信号进行互相转换的网络设备，在通讯领域的应用十分广泛，利用它我们可以将采用485/232通讯的设备延伸的网络（局域网或广域网）中的任何终端。
在本工程中共采用两个串口服务器，一个和南瑞监测系统（含垂线、右岸引张线、扬压力、多点位移计、静力水准、坝后裂缝）相连，其IP地址为：10.144.84.4，网关为10.144.84.1，子网掩码为：255.255.255.0，其通讯速率设置为1200bps；另一个和联能监测系统（含内观、左岸引张线）相连，其IP地址为：10.144.84.5，网关为10.144.84.1，子网掩码为：255.255.255.0，其通讯速率设置为2400bps。
1．口服务器Nport Server 安装1．1硬件安装电源线接入：将由电源适配器输出的电缆接入串口服务器的电源端，由于串口服务器工作电源要求是直流DC12V～30V，因此我们在接电源之前应先检查电源适配器的输出电压是否满足要求（12V～30V），在接线时要注意电源正负别接反，适配器的电源正接串口服务器电源端的正，适配器的电源正接串口服务器电源端的正。
网络线接入：利用网线将串口服务器的网络接口端与网络交换机相连即可。
485通讯线接入：串口服务器有232和485/422两个端口，在本项目中只用到485端口，将485端口的T+端接到485中继器的B端，将485端口的R+端接到485中继器的A端，将485端口的G端接到485中继器的G端。
需要说明的是485中继器是对485信号进行放大整形的设备，共有两个485端口，这两个端口通讯放大是双向的，在接到串口服务器时任选485中继器的一个端口即可，485中继器的另一端口和监测系统通讯线相连（监测系统通讯线的红线接485中继器的A端，黑线接485中继器的B端，屏蔽线接485中继器的G端），在本监测系统中共利用两个485中继器，一个通讯速率是1200bps，用在南瑞系统，一个通讯速率是2400bps，用在南瑞系统。
NPORT 5100系列串口设备联网服务器 说明书
2-19工业自动化完整解决方案 e-mail ：china@ 免费技术热线：800-820-5036串口设备联网服务器 > NPort ® 5100系列2故障排除更加容易简介标准TCP/IP 接口和多样的操作模式最具性价比的串口联网解决方案为现有的软件提供Real COM/TTY 驱动5100系列NPort ® 5100串口设备联网服务器是专为串口设备立即联网而设计的。
NPort ® 5100串口设备联网服务器结构紧凑，是连接RS-232/422/485设备到以太网的理想选择。
如读卡器或者付使用串口联网设备将固有的串口设备连接至网络不再是一个空谈。
现在，用户更希望找到一款具有高性价比的产品，不仅能提供多种功能，还需要具备较高的质量。
NPort ®5100系列NPort ® 5100系列支持Real COM/TTY 驱动，让您可以通过COM/TTY 端口继续使用原有的通讯软件。
您无需担心安装和配置问题，NPort ®5100可以让您的串口设备和PC 机与NPort ® 5100支持SNMP V2.0。
通过使用SNMP Manager ，用户可以观察网络上所有NPort ® 5100的状态。
当NPort ®5100发生错误时（用户定义的），它会自动通知SNMP Manager 。
除此之外，该设备还为那些不愿使用SNMP manager 的用户NPort ® 5100串口设备联网服务器提供了TCP Server ，TCP Client ，UDP Server/Client ，Pair Connection 或Ethernet费终端让你可以通过网络，不受地域的限制随时地对串口设备进行存取。
兼容Microsoft 和Linux 的操作系统，并提供5年质保服务，使之成为全球工业领域中最佳的串口设备联网的解决方案。
Nport配置说明
NPort配置说明1．接线说明显示屏端控制板（S6XSCAN-2）的+1，-1（485接口）对应Nport某一COM口的D+，D-。
湖南株洲西站异步屏系统控制图：Nport的TCP Server Mode模式Nport的Real COM Mode模式--------------------------------------------------------------------------------------------2．IP地址设置进入NPort Administrator管理界面，按IP规划表设定Nport转换器的IP地址，子网掩码及网关。
3．安装MOXA配置程序在LAN中运行有易程的LED接口程序的计算机上安装Nport设备附带光盘内的MOXA管理配置程序。
4．Nport配置⑴运行NPort Administrator在易程LED异步屏接口程序所在计算机上运行NPort Administrator，进入管理配置窗口（如图-1）。
图-1图-1中红色区域为系统已经搜索到的Nport设备，有几个Nport设备，表格内就会出现几条数据。
若表格内为空，无任何数据，则需点Search进行Nport设备搜索。
若仍未找到Nport设备，则需查看网络通讯是否畅通（使用Ping命令测试是否和Nport有连接）。
⑵配置Nport网络地址在图-1表格中选中一个要配置的Nport设备，用鼠标双击，进入Configuration 配置界面（图-2）。
--------------------------------------------------------------------------------------------图-2选择【Network】选项卡，选中Modify配置该Nport设备对应的IP Adress、Netmask、Geteway三项，配置完毕点击【OK】按钮，完成Nport设备的网络地址设置。
NPort使用说明文档
NPort使用说明文档
串口转网口使用说明
1.运行Moxa安装盘，在文件夹I:\Software\Windows下，运行
Npadm_Setup_Ver1.15_Build_10112214.exe，安装NPort软件。
如图一所示
图一
2.安装成功后，开始菜单-右键用管理员身份打开NPort，如图二所示
图二
3.右键Configuration ,弹出框如图三所示
图三
4.选中，弹出框如图四所示
图四
5.选中一个NPort5110，点击stop 按钮，则显示如图五
6.图五
7.在Configuration 下选中一个设备，右击选中，如图六所示
图六
8.修改串口转网口设备的IP地址，保存后可修改设备的IP地址，如图七所示
图七
9.选择主界面的，出现如八图所示
图八
10.在COM Mapping 界面里，右击出现如图八所示界面，选中Add Taget按钮，
出现如图九所示界面
图九
11.点击确定后，再点击主界面的Apply 按钮。
会自动生成一个com 。
至此，串口转网口配置成功。
一下内容主要是串口转网口的设备在实际场所的运用
举例：PB840
1.以上步骤生成一个串口名为com1
2.创建一个PB840的插件
3.在PB840设置界面中填写入对应的配置内容，根据第一部分的内容配置出com1，则在PB840相应的com配置里的com名写入com1，其他内容默认。
如下图所示：
常见的错误：
1，COM+1名称怎么修改
直接在COM+1位置上直接修改。
Moxa NPort 5000AI-M12 铁路串口设备服务器说明书
NPort5000AI-M12系列鐵路1、2和4埠RS-232/422/485串列裝置伺服器特色與優點•快速的3步驟網頁式配置•COM連接埠分組和UDP多播應用•用於Windows和Linux的Real COM/TTY驅動程式•標準TCP/IP介面及通用TCP和UDP操作模式•符合EN50121-4標準•符合所有EN50155規範強制性測試項目1•M12連接器和IP40金屬外殼•串列訊號的2kV隔離認證簡介NPort®5000AI-M12串列裝置伺服器能夠讓串列裝置立即聯網，並提供從網路上隨處直接存取串列裝置的能力。
此外，NPort5000AI-M12符合EN 50121-4和EN50155的所有強制性部分，涵蓋操作溫度、電源輸入電壓、突波、ESD和震動，適用於運作環境中有許多震動的軌道和軌旁應用。
3步驟網頁式配置NPort5000AI-M12的3步驟網頁式配置工具簡單明瞭且方便使用。
NPort5000AI-M12的網路主控台引導使用者透過三個簡單的配置步驟來啟動串列轉乙太網路應用。
透過這種快速的3步驟網頁式配置，使用者平均只需要30秒即可完成NPort設定和啟用應用程式，達到節省大量時間和精力的效果。
輕鬆排除故障NPort5000AI-M12裝置伺服器支援SNMP，可用於透過乙太網路監控所有裝置。
各個裝置都可以配置為在遇到使用者定義的錯誤時自動向SNMP管理器傳送陷阱訊息。
對於不使用SNMP管理器的使用者，可以改為傳送電子郵件警示。
使用者可以使用Moxa的Windows公用程式或Web主控台定義警示的觸發條件。
例如，警示可以由暖開機、冷開機或密碼變更觸發。
規格Ethernet Interface110/100BaseT(X)Ports(M12D-coded4-pin femaleconnector)Ethernet Software FeaturesConfiguration Options Telnet Console,Web Console(HTTP/HTTPS),Windows UtilityManagement ARP,BOOTP,DHCP Client,DNS,HTTP,HTTPS,ICMP,IPv4,LLDP,SMTP,SNMPv1/v2c,TCP/IP,Telnet,UDPFilter IGMP v1/v2Windows Real COM Drivers Windows95/98/ME/NT/2000,Windows XP/2003/Vista/2008/7/8/8.1/10(x86/x64),Windows2008R2/2012/2012R2(x64),Windows Embedded CE5.0/6.0,Windows XPEmbeddedLinux Real TTY Drivers Kernel versions:2.4.x,2.6.x,3.x,4.x,and5.x1.此產品適用於符合EN50155標準所定義的所有軌道車輛應用。
NPORT5610串口服务器使用说明
NPORT_5610_串口服务器使用说明一、串口服务器面板操作1.正面外观：左边部分一个LCD显示屏，在工作状态下，显示此串口服务器的名字和IP地址。
中间部分有4个按键（绿色的），左一为MENU，左二为上，右二为下，右一为确定。
右边部分有通信指示灯。
2.背面外观：左边有一个电源开关，有一个LAN网线，连接着OA交换机，右边很多RJ45口的是“Serial Ports”,连接到Tx00A的232通信口。
二、在面板中进行参数设定：1、IP设定1.1、接MENU，显示Main Menu。
1.2、用上下按键滚动菜单，选择NetWork Setting1.3、按确定，再用上下按键滚动菜单，选择IP config1.4、按确定，选择STATIC，再确定，完成此项设定，并退回到上一层菜单NetWork Setting1.5、用上下按键滚动菜单，选择IP Address,确定，进入IP地址修改。
可用上下键修改IP值。
按确定完成，并退回上一层。
1.6、N etWork Setting菜单中，需要设置的参数有IP：192.168.50.252，网关192.168.50.1，掩码255.255.255.0。
修改方法雷同。
2、串口参数设定2.1、接MENU，显示Main Menu。
2.2、用上下按键滚动菜单，选择Serial Set，确定，进入Serial Set 菜单.2.3、Select Port用于选择被操作的物理端口。
如果需要对P2口进行参数设定，需要在此处选择P2。
在此设定中，可以设定波特率，数据长度，较验位，停止位，FIFO等等。
我们只需要设定好波特率，数据长度，较验位，停止位即可。
完成设定后，按确定，退回上一层。
3、参数保存用上下按键滚动菜单，选择SAVE/RESTART，确定完成。
三、上位机软件的安装与配置1、运行安装包SETUP程序，按照默认安装即可。
2、结束安装后，运程NPORT ADMINISTRATOR，如下图：3、下图为上位软件的配置环境：4、点击Search IP,弹出下图，并自动查找串口服务器的IP，注意，只有同一个网段的串口服务器才能被找到。
nport串口服务器调试说明
现场调试NPORT5232
1．将电脑连入NPORT5232的网络，点击search,将会收到网络上的所有NPORT5232，根据MAC地址确定将要调试的设备。
2．双击要调试的设备。
Network是用来设置设备的IP地址，要修改必须勾选Modify ,才能操作。
Serial是用来修改485口的波特率等参数。
Operating Mode 是用来调试485口的工作模式：
TCP模式，用于以太网网络传输报文。
一般第一个485口设定4001端口，第二个485设定为4002端口。
REAL模式，将485映射到电脑，虚拟成电脑的COM口。
我们一般都在REAL模式下发送报文，以调试485总线设备（如扶梯，西门子PLC等）点击“COM Mapping”
再点击“Add”，添加我们需要映射的Nport5232，注意，我们映射的端口必须被改为REAL 模式才行。
然后点击“Apply”，选择没有占用的端口，即可（相当于电脑有了COM3，COM4等端口）。
如果端口映射不了，请关闭防火墙或杀毒软件，重新安装Nport软件。
经过如上设置，我们就可以用串口调试工具发送和接收报文了。
串口调试工具Commix 用法：
双击：Commix
设定好后点击“Open Port”再在报文发送框内填写报文。
Port:设定电脑将要通讯的COM口。
（可以是Nport5232映射的端口）
输入16进制的报文，点击，Send
次窗口会显示485总线上的发送和接收的信。
NPORT5610串口服务器使用说明
NPORT5610串口服务器使用说明NPORT5610串口服务器是一种能够将串口设备连接到网络的设备。
它提供了一种简单和可靠的方法来远程访问和管理串口设备，并实现了串口设备的自动化控制和监控。
下面将详细介绍NPORT5610串口服务器的使用说明，包括设备的设置和配置、基本操作和常见问题解答。
1.设备的设置和配置：a.硬件安装：将NPORT5610串口服务器插入到电源插座，并使用一个以太网电缆将其与网络连接起来。
b. IP 地址设置：通过串口或以太网口（Telnet 或基于 Web 的界面）连接到 NPORT 5610，然后使用设备的默认 IP 地址登录到设备管理界面。
在界面中，您可以设置设备的 IP 地址、子网掩码和网关地址。
c.串口设置：在设备管理界面中，您可以配置每个串口的参数，如波特率、数据位、停止位和奇偶校验位。
还可以选择是启用流控制、启用XON/XOFF流控制还是启用DSR/CTS流控制。
d.访问控制设置：在设备管理界面中，您可以设置访问控制列表，限制哪些IP地址可以访问NPORT5610。
这有助于保护设备免受未经授权的访问。
2.基本操作：a.连接到串口设备：使用一个串口线连接NPORT5610的串口端口和目标串口设备。
确保串口线的接口与目标设备的接口类型匹配。
b.连接到网络：将NPORT5610插入到电源插座，并使用一个以太网电缆将其连接到网络中的一个可用端口。
c. 远程访问和管理：在电脑上打开一个终端软件（如 Tera Term、PuTTY等），通过指定 NPORT 5610 的 IP 地址和串口设置进行远程访问和管理。
3.常见问题解答：a.无法连接到设备：确保NPORT5610的电源和网络连接正常，并检查IP地址、子网掩码和网关地址的设置是否正确。
b.串口通讯故障：如果无法与目标串口设备进行通讯，请检查串口设备的设置是否正确，并确保串口线的接口匹配。
c.访问控制配置：如果希望限制特定IP地址访问设备，请确保设置了正确的访问控制列表，并且IP地址没有被阻止。
关于Nport 设置TCPservice模式说明书
4，设备库协议填TCP，串口类型填ip+冒号+端口如：192.168.1.248:4001，因客户端BUG，此项需要在数据库修改。如图：
5，最后，注意在loncomip配置LoaderBundle.xml，开启TCP就行。
和由于公司软件和nport虚拟串口模式常常失灵为了解决此问题特作一简单文档与大家共享之虚拟串口模式常常失灵为了解决此问题特作一简单文档与大家共享之bylisbs设置步骤以温湿度举例说明
由于
设置步骤，以温湿度举例说明：
1，登录Nport，如下图（可以通过网页以及Nport客户端）
2.从左边的树形找到Operating Setting，最上面一个常数，Operation mode选择TCP serverMode，其他ห้องสมุดไป่ตู้认即可。打开如图：
Nport5630串口服务器使用说明
Nport5630串口服务器使用说明Nport5630串口服务器是一款功能强大的设备，可以将串口设备连接到IP网络，实现远程管理和控制。
本文将详细介绍Nport5630串口服务器的使用方法和操作流程，以帮助用户更好地利用该设备。
1. 设备介绍Nport5630串口服务器是一种专门用于串口设备的远程管理和控制的设备。
它可以将串口设备转换为TCP/IP网络数据，实现远程控制和监控。
Nport5630具有多种通信接口，包括RS-232、RS-422和RS-485，可适应不同的串口设备。
2. 连接配置使用Nport5630之前，首先需要进行连接配置。
将串口设备通过串口线缆连接到Nport5630的串口接口上，同时将网络线缆连接到其以太网接口上。
确保电源供应正常，设备接口连接稳定。
3. IP设置接下来，需要对Nport5630进行IP设置。
打开终端程序，通过串口连接到Nport5630。
输入设备提供的默认IP地址和用户名密码进行登录。
进入管理界面后，选择网络设置，按照实际网络环境设置设备的IP地址、子网掩码和默认网关。
保存设置并重新启动设备，确保新的IP设置生效。
4. 端口配置配置Nport5630的串口参数，确保与连接的串口设备保持一致。
通过终端程序连接到Nport5630后，选择端口配置，设置相应的串口参数，包括串口类型、波特率、数据位、校验位和停止位等。
根据实际需求进行设置，并保存配置。
5. 远程管理完成连接配置和端口配置后，就可以通过网络远程管理和控制串口设备了。
在计算机上打开浏览器，输入Nport5630的IP地址，登录设备管理界面。
界面提供了多种功能选项，包括串口调试、远程命令、虚拟串口和数据转发等。
根据实际需求选择相应的功能，并进行相关设置和操作。
6. 串口调试Nport5630提供了串口调试功能，可以帮助用户实时监测和调试串口设备。
在设备管理界面中选择串口调试，并选择要调试的串口，打开调试窗口后，即可实时查看串口设备的输出信息。
Nport串口管理软件使用经验
一、点击search ip，输入串口服务器的ip地址，如果收不到，请检查网络是否通
二、收到服务器后，双击弹出configure窗口，在net 子菜单中修改设备ip地址，修改后
保存即可。
三、选择COM Mapping菜单，在空白处点击右键选择add target
然后在弹出的窗口中选择要添加的设备
四、选择映射的串口，点击右键选择com setting，设置串口。
五、最后点击apply应用所设置的参数即可
六、如果不映射虚拟的串口，直接使用TCP，如PSD软件中连接方式为TCP/IP时，还需
要设置如下参数，TCP port/Servive端口必需和NPort里设置同一个端口，且串口服务器工作模式为TCP Servive Mode，具体设置如下图所示：
在浏览器里输入串口服务器的IP地址设置如下：
串口服务器的转发控制设置为none，此处也可以在Nport administration suite里设置。
Nport串口服务器说明书
文件级别：文件编号：MOXA Nport 5630 设备使用说明书1．０版编制：汤浩校核：喻鹏、谭华审定：批准：长沙华能自控集团有限公司一、简介MOXA Nport 5600系列产品是一种和后台电脑用网络连接的串口服务器。
NPort 5600 系列多个不同的后台电脑可以共同分享１个Nport 5600设备二、Nport 5600通信线制作Nport 5600 系列串口接线引脚引脚号RS232 RS422 / 4线RS485 2线RS4851 DSR2 RTS3 GND TXD+4 TXD TXD-5 RXD RXD- DATA-6 DCD RXD+ DATA+7 CTS GND GND8 DTR三、Nport 5600设置面板和按钮说明灯：LED 灯-灯颜色-含义LED灯颜色含义准备灯红正在启动中，长期则是有错误绿正常1-8/16通信信号灯正在接收数据绿正在发送数据按键:键名称- 含义MENU菜单键∧上翻键∨下翻键SEL选择键先在NPORT 5600上把NPORT 5600的IP设置好，具体操作方法如Menu(主选单) → NetWork Setting → IP Address →设置为192.168.X.X→ NetMask →设置为255.255.255.0四、后台电脑设置在后台电脑中安装好Nport 5600的驱动程，安装完毕后在开始菜单中选择程序，然后再选择刚安装好的NPort Administration Suite NPort Administrator打开后选择Broadcast Search （自动查找在网络内的Nport ）配置Nport 5600设置PORTx 端口的通信方式Com Mapping (串口映射)也就是把NPORT 的PORTx 映射为电脑中的COM到此设置完毕，点击中的Apply应用刚才的设置。
后台软件中的串口的COM MAPPING中的COM PORT应相对应。
NPort5110工业串口联网服务器设置规范（试用）
NPort5110⼯业串⼝联⽹服务器设置规范（试⽤）NPort5110⼯业串⼝联⽹服务器设置规范(试⽤)⼴州市英沙电⼦系统有限公司2016-04-06发布⽬录1引⾔ (3)2Nport5110规格 (3)3设置前准备 (3)3-1计算机准备 (3)3-2串⼝线准备 (3)3-3⽹线准备 (3)4使⽤的应⽤软件及测试⼯具 (4)5串⼝服务器设置步骤 (4)5-1设置计算机本机IP、⽹关等内容 (4)5-2设置串⼝服务器 (6)5-3通讯是否正常测试 (9)1引⾔⼯业串⼝联⽹服务器被⽤于将串⼝设备⽴即联⽹。
⼩巧灵活的尺⼨使其⾮常适⽤于把含RS-232/422/485接⼝的⾼速公路终端设备等接⼊基于IP地址的⽹络。
串⼝服务器让您可以通过计算机软件直接访问⽹络中的任何串⼝设备。
Moxa串⼝服务器专为⼯业应⽤⽽设计。
不同配置组合的串⼝服务器更能符合不同⼯业现场的需求。
Nport 系列串⼝服务器让传统RS-232/422/485设备⽴即联⽹，提供您基于IP的串⼝联⽹解决⽅案。
本⽂以英沙公司⽤到的NPORT5110串⼝服务器在LED可变信息标志上的应⽤为例，详细描述当该串⼝服务器操作模式为TCP Client Mode时的设置⽅法。
2Nport5110规格Nport5110具体资料请查阅以下⽹址：/doc/7317545183.html/Product/NPort_5110.htm。
你也可以在该⽹站下载Nport5110操作或使⽤⼿册，并且可以下载串⼝服务器配置⼯具来进⾏设置。
串⼝服务器COM端为公头（MALE）。
3设置前准备3-1计算机准备准备计算机1台；3-2串⼝线准备准备串⼝线1条，串⼝线必须包含第2、3、5脚，且为直通线；⽤来连接串⼝服务器与情报板主板（或RS232信号防雷器）RS232接⼝。
直通线如下表所⽰：接串⼝服务器COM端，使⽤母头接情报板⽬标主板（设备）端，使⽤公头引脚2，RXD引脚2，TXD引脚3，TXD引脚3，RXD引脚5，GND引脚5，GND请确定连线正确。
MOXA NPort5110系列串口转换器 配置说明书
NPort口5110系列串口转换器配置说明书一、硬件设备NPort5110，二、线缆连接NPort5110的串口和串口设备相连（DB9连接头2、3交叉）NPort5110的net口和网络相连（NPort5110和计算机直连用交叉线，和交换机连用直通线）三、硬件设置NPort5110端的网络设置如下：打开IE浏览器，在地址栏中输入http://192.168.127.254即可进入moxa模块的配置页面。
（注：192.168.127.254 为moxa NPort5110的默认IP地址，必须保证当前计算机的IP是192.168.127.*号段）NPort5110的IP地址，与图7中“Remote IP”一致备注：1）本公司出厂的NPort 5110的初始IP地址为：192.168.1.* (2<*<255)。
2）若按下NPort 5110端部的“Reset Button”将其复位后，此时，NPort 5110的初始IP地址为：192.168.127.254备注：1）本公司出厂的NPort 5110的初始密码为：newu ，用户可在步骤四中进行更改。
2）若按下NPort 5110端部的“Reset Button”将其复位后，此时，NPort 5110没有设置密码，故用户不用输入“Old password”，只需输入后面两项即可。
计算机的“232 to Lan.exe ”串口端的设置如下：附录：网线接法双绞线有两种接法：EIA/TIA 568B标准和EIA/TIA 568A标准。
1）T568A线序：1 2 3 4 5 6 7 8绿白绿橙白蓝蓝白橙棕白棕2）T568B线序：1 2 3 4 5 6 7 8橙白橙绿白蓝蓝白绿棕白棕直通线：两头都按T568B线序标准连接。
交叉线：一头按T568A线序连接，一头按T568B线序连接。
NPort5130配置说明及布线图
MOXA串口服务器NPort5130配置说明以及布线图一、准备工作我们用一条网线把NPort5130 和PC机的网口连接起来，并把NPort上电。
首先，打开控制面板，网络连接。
在本地连接上点右键，选择属性。
双击进入Internet协议（TCP/IP），点击“使用下面的IP地址”写入IP 地址和子网掩码，记住要和NPORT 的IP 地址在同一子网段内。
如NPORT 默认IP为；就需要把PC 机的IP 地址设为，，最后一个数字不同即可。
点击确定。
二、网络和串口参数配置搜索NPort打开NPort Administrator（可以在光盘的对应位置找到这个软件，安装好），点击Search，此时请确认网络防火墙已经关闭。
会搜索到我们的NPort5130，点击stop，停止搜索。
1.网络参数配置双击右边空白处的NPort 设备，会出现以下界面，点击选择Network 选项卡，点击Modify修改。
可以看到以下界面：我们可以在里面修改NPort的以下参数：IPAddress：IP地址Netmask：子网掩码Gateway：网关,可不填。
IP Configuration：可以配置为静态IP（Static），或者为DHCP（动态IP）。
DNS Server1和2：DNS，域名解析服务器。
2.串口参数配置点击Serial选项卡，点击Modify修改，双击端口进去，可以看到以下界面：我们可以在里面修改以下参数：Baud Rate：波特率，9600。
Parity：校验，None：无校验。
Data Bits：数据位，8。
Stop Bits：停止位，1。
Flow Control：流量控制，None无流量控制。
FIFO：64bit先进先出，为了降低CPU负载，提高设备性能。
可以选择Enable启用，或Disable禁用。
Interface：可选择RS232，RS422，RS485 2线，或者RS485 4线。
设置好后，点击OK，设置保存，设备重新启动。
