滑动变阻器取值范围
有小灯泡的电路中滑动变阻器的取值范围
有小灯泡的电路中滑动变阻器的取值范围我们来了解一下滑动变阻器的基本原理。
滑动变阻器是一种可调节电阻的元件，它由一个固定电阻和一个滑动触点组成。
当滑动触点在滑动变阻器上移动时，电阻的值会发生变化。
这样，通过控制滑动触点的位置，就可以调节电路中的电阻值，进而控制电路中的电流和电压大小。
在有小灯泡的电路中，滑动变阻器可以用来调节电路中的电流或电压，进而控制小灯泡的亮度。
通过调节滑动变阻器的取值范围，可以实现小灯泡的亮度在一定范围内的调节。
下面我们来详细介绍一下滑动变阻器的使用方法和取值范围的影响。
滑动变阻器的使用方法。
在电路中使用滑动变阻器时，需要将其正确连接到电路中。
一般来说，滑动变阻器有三个引脚，分别是两个固定电阻的引脚和一个滑动触点的引脚。
固定电阻的两个引脚需要连接到电路中相应的位置，滑动触点的引脚需要连接到需要调节的位置。
通过滑动变阻器的滑动触点位置，可以改变电路中的电阻值，从而实现对小灯泡亮度的调节。
滑动变阻器的取值范围对小灯泡亮度的调节影响很大。
滑动变阻器的取值范围可以理解为它的最小值和最大值之间的范围。
如果滑动变阻器的取值范围很小，那么它能够调节的电阻值就很有限，从而限制了对小灯泡亮度的调节范围。
相反，如果滑动变阻器的取值范围很大，那么它能够调节的电阻值就很广，从而可以实现对小灯泡亮度的较大范围调节。
滑动变阻器的取值范围还与电路中其他元件的数值有关。
在电路中，除了滑动变阻器，还可能存在其他电阻、电容等元件。
这些元件的数值也会影响电路中的电流和电压大小。
因此，滑动变阻器的取值范围应与其他元件的数值相匹配，以实现对小灯泡亮度的合适调节。
在实际应用中，滑动变阻器的取值范围一般由电路设计者根据需求确定。
设计者需要考虑到小灯泡亮度的调节范围、电路中其他元件的数值以及电源的电压等因素。
根据这些因素，设计者可以选择合适的滑动变阻器，以及确定其取值范围，从而实现对小灯泡亮度的理想调节效果。
滑动变阻器在有小灯泡的电路中起到了重要的调节作用。
《滑动变阻器范围问题详解》
滑动变阻器范围问题详解例题：如图所示，电源电压恒为4.5V ，定值电阻R 1规格为“10Ω 0.5A ”，滑动变阻器R 2规格为“20Ω 1A ”，电流表的量程为0~0.6A ，两个电压表的量程均为0~3V ，在保证电路安全的条件下，问：滑动变阻器的阻值范围以及电表取值范围？解析：详细过程如下：（1）先定性分析变化情况，再根据欧姆定律定量计算： 滑片滑向 滑动变阻器阻值R 2电流I定值电阻电压U 1 滑变电压U 2 向右变化 变（大） 变（小） 变（小）变（大） 定量 R 2max =I min = U 1min =U 2max =向左变化变（小） 变（大） 变（大） 变（小） 定量R 2min =I max =U 1max =3VU 2min =序号 原理 分析或演算过程1 R 总=U 总/I 当滑片向右滑动，阻值变（大），总电阻变（大），电流变（小）2 U 1=IR 1 定值电阻阻值不变，电流（小），定值电阻两端电压变（小）3 U 2=U －U 1 根据串联分压，电源电压U （不变），U 1（小），所以U 2变（大）4 由题意可知 表V 2的量程为0~3V ，所以U 2max 两端电压最大为（3V ）5 U 1=U －U 2 计算可得：U 1min =4.5V －3V=1.5V 6I =U 1/R 1计算可得：I 1min = U 1/ R 1=1.5V/10Ω=0.15A 7最大值R 2max =U 2max /I min =3V/0 .15A=20ΩR 总=U 总/I min =4.5V/0.15A=30Ω U 2=U －U 1=4.5V －1.5V=3V8 I =U 1/R 1 表V 1量程决定U 1max =3V ，I max =U 1max /R 1=3V/10Ω=0.3A 9U 2=U －U 1U 2min =U －U 1max =4.5V －3V=1.5V 10最小值R 2min =U 2min /I max =1.5V/0.3A=5ΩR 总=U 总/I max =4.5V/0.3A=15Ω U 2=U －U 1=4.5V －3V=1.5V真题演练1.（2023四川达州）如图所示，灯泡规格为“5V2.5W ”（灯丝电阻不随温度变化），滑动变阻器规格① ②③ ⑦⑥ ⑤ ④⑧⑩ ⑨为“50Ω1A”，电流表所选量程为“0~0.6A”，电压表所选量程为“0~3V”，电源电压恒为9V，闭合开关，在保证电路中各元件安全的情况下，下列表述正确的是（）A.该电路消耗的最大功率为4.5WB.滑动变阻器允许连入电路的阻值范围为8Ω~50ΩC.通过移动滑动变阻器的滑片可以使小灯泡正常发光D.滑动变阻器两端的电压变化范围为6V~7.5V【答案】D2.（2023四川遂宁）如图甲所示电路，电源电压恒定，R1为定值电阻，滑动变阻器R2铭牌上标有“120Ω 0.8A”的字样，电流表量程0~0.6A，电压表量程0~15V。

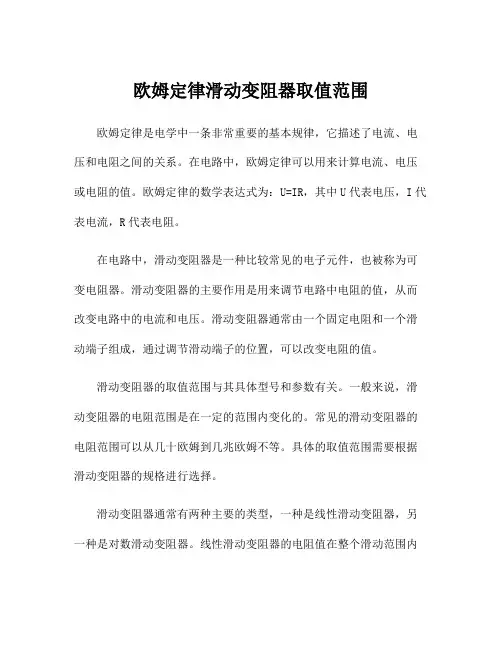

欧姆定律滑动变阻器取值范围
欧姆定律滑动变阻器取值范围欧姆定律是电学中一条非常重要的基本规律，它描述了电流、电压和电阻之间的关系。
在电路中，欧姆定律可以用来计算电流、电压或电阻的值。
欧姆定律的数学表达式为：U=IR，其中U代表电压，I代表电流，R代表电阻。
在电路中，滑动变阻器是一种比较常见的电子元件，也被称为可变电阻器。
滑动变阻器的主要作用是用来调节电路中电阻的值，从而改变电路中的电流和电压。
滑动变阻器通常由一个固定电阻和一个滑动端子组成，通过调节滑动端子的位置，可以改变电阻的值。
滑动变阻器的取值范围与其具体型号和参数有关。
一般来说，滑动变阻器的电阻范围是在一定的范围内变化的。
常见的滑动变阻器的电阻范围可以从几十欧姆到几兆欧姆不等。
具体的取值范围需要根据滑动变阻器的规格进行选择。
滑动变阻器通常有两种主要的类型，一种是线性滑动变阻器，另一种是对数滑动变阻器。
线性滑动变阻器的电阻值在整个滑动范围内是均匀变化的，而对数滑动变阻器的电阻值则是按对数规律变化的。
选用哪种类型的滑动变阻器取决于具体的应用需求。
在实际应用中，滑动变阻器常常用于电子设备和电路的调节和控制。
例如，音量调节器就是一种常见的滑动变阻器应用。
通过调节滑动变阻器的位置，可以改变音频放大电路中的电阻值，从而实现音量的调节。
另外，滑动变阻器还常被用于电子测量仪器和自动控制系统中，用于调节电路中的电阻值。
滑动变阻器的取值范围还与电路中的要求和设计参数有关。
例如，对于某些需要较大电阻范围的电路，需要选用电阻值较大的滑动变阻器。
而对于某些对电阻值精度要求较高的电路，需要选用电阻值较小且精度较高的滑动变阻器。
此外，滑动变阻器的材质和结构也对其取值范围有一定影响。
一般来说，滑动变阻器可以使用不同材质的电阻材料，包括碳膜电阻、金属薄膜电阻和焊锡线圈等。
这些不同的电阻材料对滑动变阻器的电阻范围有所影响。
总之，滑动变阻器的取值范围是根据滑动变阻器的规格和要求来选择的。
在选用滑动变阻器时需要考虑电路的具体需求以及滑动变阻器的电阻范围、精度和类型等因素。
如何求滑动变阻器的取值范围
如何求滑动变阻器的取值范围2019-10-07在初中物理电学的学习中，有⼀类习题经常要求确定接⼊电路中滑动变阻器的取值范围.滑动变阻器在电路中的作⽤主要是通过改变连⼊电路的电阻，进⽽改变电路中的电压和电流，其次是保护电路.滑动变阻器保护电路，受到⽤电器规格及电流表或电压表量程的限制，于是，要求滑动变阻器接⼊电路中的电阻必须控制在⼀定的范围内，使电路中的电表、⽤电器等元件不会因超过量程⽽损坏.此类问题具有较强的综合性、逻辑性，需要同时考虑诸多因素，因此成为电学学习的⼀个难点.同学们在解决此类问题时，经常感到⽆从下⼿，或者因考虑不周，思维⽚⾯⽽造成错解.下⾯笔者对此问题进⾏归类分析，希望能对你有所帮助.影响滑动变阻器取值范围的限制⼀般有四个：滑动变阻器最⼤阻值及允许通过的最⼤电流、电流表量程、电压表量程、⼩灯泡额定电压及额定电流.⼀、⽤电器与滑动变阻器串联此种情况有两种电路模式：如图A和图B.⽐较模式A和模式B可知它们的相同之处：都是定值电阻与滑动变阻器串联；不同之处：电压表是测定值电阻两端电压还是滑动变阻器两端电压.在图A中，当滑⽚P移动时，电压表与电流表的⽰数变化趋势相同，并且当⼀只电表的⽰数达到最⼤（或最⼩）值时，另⼀只电表的⽰数也相应达到某⼀最⼤（或最⼩）值.若将图A中的电压表改测滑动变阻器两端的电压，如图B所⽰，则电压表与电流表的⽰数变化趋势相反，即当⼀只电表的⽰数达到最⼤（或最⼩）值时，另⼀只电表的⽰数相应达到最⼩（或最⼤）值.理解这两种电路模式，可使解题速度与准确率⼤⼤提⾼.例1.如图1所⽰的电路中，电源电压U=6V且保持不变，灯泡电阻为8Ω，R是标有“20Ω1A”字样的滑动变阻器，电流表的量程为0～0.6A，电压表的量程为0～3V，为保证两电表都安全使⽤，滑动变阻器接⼊电路阻值的变化范围是多少？错解：S闭合后，灯L与R串联，电流相等.由于电流表允许通过的最⼤电流是0.6A，由欧姆定律I=U/R可知，R总最⼩时，I最⼤，R总=U/I=6V/0.6A=10Ω，⽽串联电路中R总=RL+R故有变阻器的最⼩电阻值Rmin=R总-RL=10Ω-8Ω=2Ω.所以，滑动变阻器接⼊电路的阻值范围是2Ω～20Ω.分析：造成上述解法错误的原因是认为电流表可以达到最⼤量程0.6A，其实这是错误的，当电流表⽰数为0.6A时，电压表的⽰数应该为UL=0.6A×8Ω=4.8V>3V，此时电压表就会烧坏，所以这种情况下应该以电压表的量程为准.正解：当电压表⽰数为3V时，电路中电流达到最⼤值，此时滑动变阻器分压也为3V，根据分压公式UL/UR=RL/R，可知，Rmin= 8Ω.因此，滑动变阻器阻值变化范围是8Ω～ 20Ω.锦囊妙计：此电路属于图A模式，滑动变阻器取最⼩值时电流表和电压表的⽰数最⼤，所以要综合考虑电流表和电压表所选的量程，以它们所给的量程为已知条件，确定滑动变阻器的最⼩值.⾄于滑动变阻器的最⼤值即滑动变阻器能够接⼊电路的最⼤阻值.例2.标有“4V 1 W”的⼩灯泡和“20Ω1A”的滑动变阻器，连接在如图2所⽰的电路中，已知电源电压为6V，电流表量程为“0～0.6A”，电压表量程为“0～3V”.为确保电路安全，闭合开关时，滑动变阻器接⼊电路的阻值应控制在什么范围内？（不考虑温度对电阻的影响）错解：由于电流表最⼤量程是0.6A，电压表的最⼤量程是3V，根据欧姆定律I=U/ R，得，R滑最⼩时，I最⼤，所以滑动变阻器的最⼩值为R滑=U/I=3V/0.6A=5Ω，因此，滑动变阻器接⼊电路的阻值范围是5Ω～20Ω.分析：错误原因在哪⼉呢？原来本题中有两个容易被忽略的条件：⼀个是“4V 1W”的⼩灯泡正常发光时的电流是I=P/U=1W/4V=0.25A正解：当⼩灯泡正常发光时，电路中的电流达到最⼤.此时根据欧姆定律I=U/R，可知，R总=U总/I=6V/0.25A=24Ω，所以滑动变阻器接⼊电路的最⼩值Rmin=R总-RL= 24Ω-16Ω=8Ω；当电压表⽰数为3V时，滑动变阻器接⼊电路的阻值为最⼤值，根据分压公式UL/UR=RL/R，可知，Rmax=RL=16Ω.因此，滑动变阻器接⼊电路的阻值范围为8Ω～16Ω.锦囊妙计：此电路属于图B模式，如果给滑动变阻器并联⼀个电压表，则应考虑电压表的所选量程，以所选量程为已知条件，再结合其它条件可求出滑动变阻器接⼊电路的最⼤值.⼆、⽤电器与滑动变阻器并联例3 .在如图3所⽰的电路中，电阻R1=12Ω，R2为0～20Ω的变阻器，合上开关后，电压表的⽰数为6V，如果A表的量程为0～3A，A1表的量程为0～0.6A，为了不使电表损坏，滑动变阻器连⼊电路的阻值应在什么范围？错解：设通过两电流表A、A1的电流均达到其量程，则通过变阻器的电流为I2=I-I1=3A-0.6A=2.4A.R2接⼊电路的最⼩阻值为R2=U/ I2= 6V/2.4A=2.5Ω.分析：错解的原因是认为通过两电流表的电流都能达到最⼤量程，实际上电流表A1的⽰数I1=U/R1=6V/12Ω=0.5A，因此A1的⽰数不变，达不到最⼤量程.变阻器R2的滑⽚移动时，只能改变R2中电流的⼤⼩，故本题只要考虑通过A表的电流不超过3A即可.正解：电流表A1的⽰数I1=U/R1=6V/ 12Ω=0.5A，根据并联电路的特点，则I=I1+U/R2=0.5A+6V/R2≤3A.解得R2≥2.4Ω，所以滑动变阻器接⼊电路的阻值范围为2.4Ω～20Ω.锦囊妙计：两⽤电器并联时，各⽀路的电流表不⼀定都能达到量程，只要考虑⼲路的电流表达到量程即可.从上述三例可以看出，在涉及滑动变阻器接⼊电路的阻值范围时，应认真审题，科学分析，全⾯考虑，解题过程要灵活.因为试题是多变的，所以思路应该是发散的.尽管⽅法是不同的，但知识是永恒的.只要掌握核⼼思想，就能遇乱不惊，沉稳应对.注：本⽂为⽹友上传，不代表本站观点，与本站⽴场⽆关。
滑动变阻器阻值范围的计算
滑动变阻器阻值范围的计算2数为5V，求（1）R1和变阻器接入电路中部分的电阻是多少。
⑵如果A表的量程是0~0.6A，V表的量程是0~15V，为了使电表不致被损坏，滑动变阻器接入电路的阻值不得小于多少？3、如图，电流表量程0～0.6A，电压表量程0～15V，电阻R0＝30Ω，电路两端电压恒为24V，当滑动变阻器连入电路的电阻太小时，电路中的电流会超过电流表量程，当滑动变阻器连入电路的电阻太大时，下，滑动变阻器连入电路的电阻范围。
4、一次实验中，郝奇同学连接了如图所示的电路，电源电压为6V且保持不变，电阻R1=8Ω，滑动变阻器R2的最大阻值为10Ω。
他所选用的电压表量程为0～3V，电流表量程为0～0.6A。
为了保证电路安全，实验中滑动变阻器接入电路的阻值范围是？5、如图，电源电压12V不变，R2是0--20Ω的滑动变阻器，S闭合后电压表示数为4V，电流表示数为1 A。
求：(1)R1的阻值 (2)R2接入电路的电阻是多少？(3)如果电流表的量程是0 -0.6A，电压表量程是0一3 V，为了使两电表不损坏，R2允许接入电路的范围是多少?6、在图示的电路中，电源电压为30V，电阻R＝30Ω，滑动变阻器的最大阻值为50Ω。
（1）滑动变阻器的滑片P由a端滑到b端的过程，电压表的最大读数是多少？（2）若改用电压表的量程为0－15V，要使它接在电路中不烧坏，滑动变阻器的滑片P只能在阻值多大的范围内滑动？（3）若把一只量程为0－0.6A的电流表接在图甲中的C、D两点上，如图乙所示，为了不损坏电流表和电压表，滑动变阻器的滑片P只有在阻值多大范围内滑动？7、如图所示电路中，R0为定值电阻，阻值为10Ω，R1为滑动变阻器，它的最大阻值是10Ω，电流表量程为0—0.6A，电压表的量程为0—3V，电源电压12V保持不变。
为使电路能正常工作，定值电阻R x的阻值至少应为？8、如图所示，已知电源电压为6V，R1阻值为8Ω，变阻器R3上标有“1A 20Ω”字样，电流表A选取的量程为0~0.6A ，电压表V选取的量程是0~3V.（1）当S1和S2均闭合时，电流表的示数为0.5A，通过R1的电流是0.4A，则R2的电阻值是多大？（2）当S1闭合S2断开时，请通过分析计算说明，变阻器R3允许的取值范围．二、并联型1、在如图所示的电路中，R2为0～50Ω的变阻器，合上开关后，V的示数为6V，A表的示数为2A，A1的示数为0.5A，求：①电阻R1的阻值；②变阻器R2连入电路部分的阻值；③如果A表的量程为0～3A，A1表的量程为0～0.6A，为了不使电表损坏，变阻器连入电路的阻值应在什么范围内？2、如图所示，电源电压为6V，R1＝12Ω，R2为0～20Ω的滑动变阻器，电流表的量程为3A，合上S。
人教版初三物理电学：滑动变阻器的取值和简单电路故障判断和答案
一、滑动变阻器取值范围判断：1、如图所示的电路中，电源电压为6V且不变，电阻R1阻值为20Ω，滑动变阻器R2的最大阻值为30Ω，闭合电键S，将滑动变阻器的滑片P由左端移到右端，电压表、电流表示数的变化范围是（）A、6～2.4V,0.12～0.3AB、6～2.4V,0.3～0.12AC、0～2.4V,0～0.12 AD、6～3.6V,0.2～0.12A第1题图第2题图第3题图第4题图第5题图2、如图所示电路中，电源电压U＝4.5V，且保持不变，定值电阻R1＝5Ω，变阻器R2最大阻值为20Ω，电流表量程为0~0.6A，电压表量程为0~3V。
为保护电表，变阻器接入电路的阻值范围是（）A、0Ω~10ΩB、0Ω~20ΩC、5Ω~20ΩD、2.5Ω~10Ω3、一次实验中，小明同学连接了如图所示的电路，电源电压为6V且保持不变，电阻R1=8Ω，滑动变阻器R2的最大阻值为10Ω。
他所选用的电压表量程为0～3V，电流表量程为0～0.6A，为了保证电路安全，实验中滑动变阻器接入电路的阻值范围是 ( )A.0～2ΩB.0～8ΩC.2Ω～8ΩD.8Ω～10Ω4、如图所示的电路中，电源电压为4.5V不变，电阻R1标有“6Ω0.5A”，滑动变阻器R2标有“30Ω1A”，电流表量程为“0～0.6A”，电压表量程为“0～3V”。
为了保护各电表和元件，滑动变阻器R2允许接入电路的阻值范围是（）A、0～12ΩB、0～30ΩC、3～12ΩD、3～30Ω5、在如图所示的电路图中，电阻R1标有“6Ω1A”，R2标有“3Ω 1.2A”，电流表A1、A2的量程均为0～3A，电压表量程均为0～15V，在a、b间接入电压可调的电源，闭合电建S后，为保证R1、R2均不损坏，则允许的最大电源电压和此时通过电流表A1的电流分别为（）A、3.6V，1.8AB、9V，1AC、9.6V，1AD、3.6V，2.2A6、如图所示电路中，电源电压U=6V，且保持不变，定值电阻R1=10Ω，变阻器R2最大阻值为20Ω，电流表量程为0～0.6A，电压表量程为0～3V。
中考物理培优专题—滑动变阻器阻值取值范围
滑动变阻器电阻取值范围之老阳三干创作1.如图所示的电路，电源电压U=12V 且坚持不变，R1=10Ω，R2为最大电阻为50Ω0.4A器，电流表的量程为0—0.6A,为了呵护电表t 动变阻器,滑动变阻器接入电路的电阻值的变更范围是多少?2.如图所示的电路，电源电压U=6V 且坚持不变，R1=20Ω，R2为最大电阻为50表的量程为0—3V,为了呵护电表,电路的电阻值的变更范围?3.如图所示的电路，电源电压U=9V 且坚持不变，R1=10Ω，R2标有50Ω1A表的量程为0—0.6A,电压表的量程为0—3V,护电表,多少?4. 如图所示的电路，电源电压U=6V 且坚持不变，22R1=60Ω，R2标有50Ω2A 字样的滑动变阻器，电流表的量程为0—0.6A,电压表的量程为0—15V,为了呵护电表,滑动变阻器接入电路的电阻值的变更范围是多少?5.如图所示的电路，电源电压U=8V 且坚持不变，R1=6Ω，R2为最大电阻为50Ω的滑动变阻器，电流表的量程为0—0.6A,电压表的量程为0—为了呵护电表,滑动变阻器接入电路的电阻值的变更范围是多少?6.如图所示的电路，电源电压U=8V 且坚持不变，R1=6Ω，R2标有50Ω0.4A表的量程为0—0.6A,电压表的量程为0—3V,护电表,多少?7.如图所示的电路，电源电压U=4.5V 且坚持不变，R1=5Ω，R2为最大电阻为20表的量程为0—0.6A,电压表的量程为0—3V,护电表,滑动变阻器接入电路的电阻值的变更范围是2多少?8.如图所示的电路，电源电压U=10V且坚持不变，答案：1、 (20Ω—50Ω)2、 (0Ω—20Ω)3、(20Ω—50Ω)4、 (12Ω—50Ω)5、(10Ω—50Ω)6、(14Ω—50Ω)7、Ω—10Ω)8、(25Ω—100Ω)。
如何求滑动变阻器的取值范围
例2. 如图，灯泡L标有“8V 4W”字样， 阻值不
随温度变化，电流表量程为0～0.6A，电压表量
程为0～3V，滑动变阻器R 的规格为“20Ω1A”，
电源电压为9V，为使电路中各元件安全，求滑动
变阻器的取值范围．
首先，把相关的数据 标到电路图上.
0～3V
所谓电路安全，是指: （）电压不超过电压表的量程及用电器的额定电压； （）电流不超过电流表的量程及用电器的额定电流.
【常见错误解法一】 、串联，电流表量程为～ ，所以电 路的最大电流为，由欧姆定律求得总 电阻的最小值为：
R总U I 06.6VA10
R 2 R 总 R 1 1 0 8 2
再分析R2的最小值：R2越小，R总越小，I越 大， 电压表示数U1=I×R1也越大，两个电表中， 有一只电表示数将先达到量程的最大值。经过 分析，电压表的示数将先达到量程的最大值， 所以求R2的最小值时，应该以电压表量程的最大 值为准进行求解.
【正确的解法】
解：越大，总越大，越小，同时×也越小，两只电 表均越安全，所以：Ω. 当U1=3V时，电路中电流最大，由欧姆定律：
【错因分析】考虑了电压表的量程限制，但忽视 了电流表和灯泡的电流限制.
【分析】 先分析R的最大值：R越大，I越小，灯泡L
和电流表越安全；但由串联电分压规律可知， 电压表示数变大，有可能超过量程而烧坏，所 以R有最大值限制。应根据电压表量程最大值求 R的最大值.
再分析R的最小值：R越小，由串联分压规 律可知电压表的示数就越小，电压表就越安全； 但是电路中总电流变大，可能烧坏灯泡L或电流 表。所以，应根据电流表量程的最大值或灯泡 的额定电流求R的最小值.
2024年中考物理专题复习—滑动变阻器范围问题详解
2024年中考物理专题复习—滑动变阻器范围问题详解例题：如图所示，电源电压恒为4.5V，定值电阻R1规格为“10Ω0.5A”，滑动变阻器R2规格为“20Ω1A”，电流表的量程为0~0.6A，两个电压表的量程均为0~3V，在保证电路安全的条件下，问：滑动变阻器的阻值范围以及电表取值范围？解析：详细过程如下：（1）先定性分析变化情况，再根据欧姆定律定量计算：真题演练1.（2023四川达州）如图所示，灯泡规格为“5V2.5W ”（灯丝电阻不随温度变化），滑动变阻器规格为“50Ω1A ”，电流表所选量程为“0~0.6A ”，电压表所选量程为“0~3V ”，电源电压恒为9V ，闭合开关，在保证电路中各元件安全的情况下，下列表述正确的是（）A .该电路消耗的最大功率为4.5WB .滑动变阻器允许连入电路的阻值范围为8Ω~50ΩC .通过移动滑动变阻器的滑片可以使小灯泡正常发光D .滑动变阻器两端的电压变化范围为6V~7.5V 【答案】D2.（2023四川遂宁）如图甲所示电路，电源电压恒定，R 1为定值电阻，滑动变阻器R 2铭牌上标有“120Ω0.8A ”的字样，电流表量程0~0.6A ，电压表量程0~15V 。
在保证电路安全的前提下，移动滑动变阻器滑片，经测量分析，得出R 2的电功率P 与其两端电压U 的关系如图乙。
则下列说法正确的是（）A.电源电压为16VB.R1的阻值为25ΩC.电路总功率的最大变化量为10.8WD.滑动变阻器允许接入电路的阻值范围为10Ω~100Ω【答案】D3.（2023·辽宁抚顺、铁岭）（多选）如图所示电路，定值电阻R0为40Ω，滑动变阻器允许通过的最大电流为0.4A，当滑动变阻器的滑片P在最右端时，先闭合开关S，电流表示数为0.1A，再闭合开关S1，电流表示数为0.2A，在保证电路元件安全的条件下，将滑动变阻器的滑片向左最大范围移动。
下列说法正确的是（）A.电源电压为8VB.滑动变阻器连入电路的阻值范围是~C.定值电阻的功率为0.8WD.通电1min，整个电路消耗的电能最多为120J【答案】BD4.（2023·黑龙江齐齐哈尔）（多选）如图所示电路，电源电压为4.5V且恒定。
滑动变阻器的阻值范围
滑动变阻器的阻值范围滑动变阻器是一种常见的电子元件，广泛应用于电子设备中，用于控制电路的阻值。
它的阻值范围是指在特定条件下，滑动变阻器可以调节的阻值取值范围。
本文将详细介绍滑动变阻器的阻值范围，并解释其原理和应用。
滑动变阻器的阻值范围取决于其结构和参数，主要包括滑动片材料、导电材料、长度以及线性或非线性特性等。
一般来说，滑动变阻器有两个端点和一个滑动片，滑动片可以在两个端点之间滑动，从而改变电路中的阻值。
其阻值范围通常由滑动片的长度和电阻材料的特性决定。
对于线性滑动变阻器，其阻值范围是平均分布的，并且与滑动片的位置成正比。
例如，如果滑动片位于滑动变阻器的一半位置，那么阻值范围的一半就是可调节的。
而对于非线性滑动变阻器，其阻值范围可能是非均匀的，并且根据特定的曲线进行调节。
滑动变阻器的阻值范围可以从几欧姆到几兆欧姆不等。
具体的阻值范围取决于滑动变阻器的设计和应用。
一般来说，滑动变阻器的阻值范围越大，其调节电路的灵活性就越高。
因此，在选择滑动变阻器时，需要根据具体的应用需求来确定阻值范围的要求。
滑动变阻器广泛应用于各种电子设备中，如音量控制器、亮度调节器和电子组件的偏移校准等。
通过调节滑动变阻器的阻值，可以精确地控制电路的输出，实现各种功能的调节和控制。
总之，滑动变阻器的阻值范围是指在特定条件下，滑动变阻器可以调节的阻值取值范围。
它的阻值范围取决于滑动片的位置和电阻材料的特性。
滑动变阻器广泛应用于电子设备中，通过调节阻值来实现电路的控制和调节功能。
在选择滑动变阻器时，需要根据具体应用的需求来确定阻值范围的要求，以满足电路的设计和功能需求。
滑动变阻器的取值范围精品专题( 2020年中考精品)
滑片的移 动方向
另一条支路电压、电阻和电 流都不变，不受影响
所在支路电 阻大（小）
所在支路电 流小（大）
干路电流 小（大）
一、串联电路中滑动变阻器的取值范围 (1) 电压表与定值电阻并联 例 1.标有“ 2V 0.5A ”字样的小灯泡和标有“ 20 1A ”字样的滑动变阻器。连接在如图所示的电路中。已知 电源电压为 6V ，电流表的量程为“ 0 0.6A ”。电压表的量程为“ 0 3V ”。闭合开关。移动滑动变阻器滑片。 在不烧坏各元件的前提下求： （1）电流表的取值范围； （2）变阻器的取值范围；
所以，电路中的最大电流 I大 0.5A ，此时灯泡两端电压表的示数最大UL大 2V ，变阻器接入电路中的电阻
最小，
由 I U 可得，电路中的总电阻和灯泡的电阻分别为： R
R总
U I大
6V 0.5 A
12 ， RL
UL IL
2V 0.5A
4 ，
因串联电路中总电阻等于各分电阻之和，
所以，变阻器接入电路中的最小阻值：
【答案】：（1）通过电阻 R1 的电为 0.375A 。 （2）电源电压为 9V 。
（3）滑动变阻器的取值范围应为11 ~ 20 欧。
【解析】：（1） I1
U1 R1
1.5V 4
0.375A
；
（2）电源电压：
2
U I1(R1 R2 ) 0.375A (4 20) 9V ； （3）按要求： I 0.6A ，
【答案】： R2 的取值范围为 2.5 R2 10 。
【解析】：当电流表示数为 I1 0.6 A 时，电阻 R1 两端电压为U1 I1R1 0.6 A 5 3V ；
滑 动 变 阻 器 两 端 的 电 压 U2 U U1 4.5V 3V 1.5V ， 所 以 滑 动 变 阻 器 连 入 电 路 的 电 阻 最 小 为
八年级电学专题7-滑动变阻器的取值范围(练习)
八年级电学专题（七）滑动变阻器的取值范围【同步练习解析】一、选择题1．如图所示，为我省某中学物理兴趣小组的同学们设计的电子身高测量仪电路图。
其中定值电阻R1=6Ω，电源电压恒为4.5V，滑动变阻器R2的规格为“15Ω，5A”，电压表的量程为0﹣3V，电流表的量程为0～0.6A，闭合S，则（）A．当测矮个同学身高时，电流表的示数变小B．当测高个同学身高时，电压表的示数变小C．当R2接入电路中的电阻为9Ω时，电压表的示数为2.7VD．为了保证电路中各元件安全工作，变阻器接入电路的阻值范围是0～12Ω【答案】C【解析】由电路图可知，两电阻串联，电流表测电路电流，电压表测滑动变阻器两端电压；A．由图示电路可知，测矮个同学身高时，滑动变阻器接入电路得阻值变小，电路电流变大，电流表的示数变大，故A错误，不符合题意；B．由图示电路可知，当被测身高增加时，滑动变阻器接入电路的电阻增大，滑动变阻器分压变大，电压表测滑动变阻器两端电压，则电压表示数变大，故B错误，不符合题意；C．当变阻器R2接入电路的阻值是9Ω时，电路中总电阻为R=R1+R2=6Ω+9Ω=15Ω由欧姆定律可知可得电路中电流I=UR=4.5V15Ω=0.3A此时电压表的示数为U V=IR2=0.5A×9Ω=2.7V 故C正确，符合题意。
D．由题意知，电路允许通过得最大电流为I最大=0.5A由I=UR知，此时电路总电阻为4.5V9Ω0.5AURI===总最大此时滑动变阻器接入电路得阻值最小R滑=R总R1=9Ω6Ω=3Ω由题意知，电压表最大示数为3V，此时滑动变阻器接入电路的阻值最大，此时电阻R1的电压为U1=UU滑=4.5V3V=1.5V电路电流为'111.5V0.25A 6ΩUIR===由I=UR可知，滑动变阻器接入电路的阻值为R滑最大=UI'滑=3V0.25A=12Ω则3Ω≤R滑≤12Ω即滑动变阻器接入电路的阻值范围是3Ω~12Ω，故D错误，不符合题意。
中考物理 滑动变阻器取值范围
的是（ ）
A．电流表A的示数范围为0.15~0.3A
B．电压表V2示数范围为0~3VC．电压表V1示数 范围为0~3V
D．滑动变阻器R2的阻值取值范围为0~20Ω
7．如图所示的电路中，电阻R1=6Ω，与规格为“12Ω 0.5A”的滑动变阻 器R2串联在电源电压为4.5V的电路中，其中电流表的量程为0～0.6A， 电压表的量程为0～3V，为了保证电路中各元件的安全使用，则下列 说法正确的是（ ）A．电流表的示数变化范围为0.25～0.6A
A．定值电阻R1的最大功率为3.6W B．电流表A的示数变化范围为0.15A~0.45AC．滑动变阻器的最小 功率为0.45W D．滑动变阻器R2的阻值取值范围为0Ω~20Ω
22．如图所示电路中，电源电压不变，灯L上标有 “6V 3W”的字样（灯丝电阻不 变），导体ab为均匀电阻，电压表所选量程为0~3V，电流表所选量程为0~3A．当 开关S闭合，滑片P移到a端时，灯L正常发光；当开关S断开，滑片P移到距a端 ab长度时，电压表示数为2V．在保证电路安全的条件下，下列说法中正确的是
A．电源电压是4.5VB．只闭合开关S、S1，在各元件安全的情况下，滑 动变阻器R1的取值范围是8Ω-15 ΩC．只闭合开关S、S2、S3，电路的最 大功率是2.7WD．只闭合开关S，滑动变阻器的最大功率是0.5W
20．如图甲所示电路，电源电压保持不变。电流表A的量程为0−0.6A，电压表V1、 V2的量程均为0−3V，滑动变阻器R的规格为“50Ω2A”。滑动变阻器的滑片P在某点时， 电压表V1、V2的示数之和为4V，在保证电路各元件安全的最大范围内调节滑片P， 其中一只电压表与电流表示数的变化图象如图乙所示。下列说法不正确的是( )
A．同时闭合开关S、S1、S2和S3，可以通过电压表直接测出电源电压 B．只闭合开关S、S2和S3，电流表示数为0.5A时，
滑动变阻器阻值取值范围
滑动变阻器电阻取值范围1.如图所示的电路，电源电压U=12V 且保持不变，R 1=10Ω，R 2为最大电阻为50Ω0.4A 的滑动变阻器，电流表的量程为0—0.6A,为了保护电表t 和滑动变阻器,滑动变阻器接入电路的电阻值的变化范围是多少? (20Ω—50Ω)2.如图所示的电路，电源电压U=6V 且保持不变，R 1=20Ω，R 2为最大电阻为50Ω的滑动变阻器，电压表的量程为0—3V ,为了保护电表,求滑动变阻器接入电路的电阻值的变化范围? (0Ω—20Ω)3.如图所示的电路，电源电压U=9V 且保持不变，R 1=10Ω，R 2标有50Ω1A 字样的滑动变阻器，电流表的量程为0—0.6A,电压表的量程为0—3V ,为了保护电表,滑动变阻器接入电路的电阻值的变化范围是多少? (20Ω—50Ω)4. 如图所示的电路，电源电压U=6V 且保持不变，R 1=60Ω，R 2标有50Ω2A 字样的滑动变阻器，电流表的量程为0—0.6A,电压表的量程为0—15V ,为了保护电表,滑动变阻器接入电路的电阻值的变化范围是多少? (12Ω—50Ω)225.如图所示的电路，电源电压U=8V 且保持不变，R 1=6Ω，R 2为最大电阻为50Ω的滑动变阻器，电流表的量程为0—0.6A,电压表的量程为0—3V ,为了保护电表,滑动变阻器接入电路的电阻值的变化范围是多少? (10Ω—50Ω)6.如图所示的电路，电源电压U=8V 且保持不变，R 1=6Ω，R 2标有50Ω0.4A 字样的滑动变阻器，电流表的量程为0—0.6A,电压表的量程为0—3V ,为了保护电表,滑动变阻器接入电路的电阻值的变化范围是多少? (14Ω—50Ω)7.如图所示的电路，电源电压U=4.5V 且保持不变，R 1=5Ω，R 2为最大电阻为20Ω的滑动变阻器，电流表的量程为0—0.6A,电压表的量程为0—3V ,为了保护电表,滑动变阻器接入电路的电阻值的变化范围是多少? (2.5Ω—10Ω)8. 如图所示的电路，电源电压U=10V 且保持不变，R 1=50Ω，R 2标有100Ω2A 字样的滑动变阻器，电流表的量程为0—0.6A,电压表的量程为0—15V ,为了保护电表,滑动变阻器接入电路的电阻值的变化范围是多少? (25Ω—100Ω)2。
滑动变阻器取值问题解析
滑动变阻器取值问题解析一、什么是滑动变阻器？滑动变阻器是一种电子元件，它可以改变电路中的电阻值。
它通常由一个可移动的滑动触点和一个固定的电阻条组成。
通过移动滑动触点，可以改变电路中的电阻值。
二、滑动变阻器的取值问题1. 滑动变阻器取值范围滑动变阻器的取值范围通常由两个参数来确定：最小可调节电阻值和最大可调节电阻值。
例如，一个10KΩ的滑动变阻器，其最小可调节电阻为0Ω，最大可调节电阻为10KΩ。
2. 滑动变阻器取值精度滑动变阻器的取值精度通常由两个参数来确定：线性度和分辨率。
线性度指在整个调节范围内，输出信号与输入信号之间的误差程度。
分辨率指在整个调节范围内，输出信号与输入信号之间的最小差异。
3. 滑动变阻器使用中可能出现的问题在使用滑动变阻器时可能会出现以下问题：（1）接触不良：当滑块与导轨接触不良时，会导致电阻值不稳定或者无法调节。
（2）电阻值漂移：当滑块长时间停留在同一位置时，可能会导致电阻值发生漂移，从而影响电路的稳定性。
（3）寿命问题：滑动变阻器的使用寿命有限，经过长时间使用后可能会出现失效的情况。
三、如何解决滑动变阻器取值问题1. 选择合适的滑动变阻器在选择滑动变阻器时，应根据具体的应用需求来确定最小可调节电阻值、最大可调节电阻值、线性度和分辨率等参数。
同时，还要考虑到使用环境和使用寿命等因素。
2. 注意维护和保养为了保证滑动变阻器的正常工作，应定期清洁和润滑。
在清洁时，应注意不要使润滑油进入电路中。
另外，在长时间不使用时，应将滑块移至中间位置以避免电阻值漂移。
3. 使用合适的接线方式为了避免接触不良问题，应选择合适的接线方式。
一般来说，采用焊接方式连接比插拔方式更可靠。
4. 采用其他解决方案在一些特殊情况下，可以采用其他解决方案来替代滑动变阻器。
例如，使用数字电位器、电子开关等元件。
四、总结滑动变阻器是一种常用的电子元件，其取值问题对于电路的稳定性和可靠性有着重要的影响。
为了解决这些问题，我们需要选择合适的滑动变阻器、注意维护和保养、使用合适的接线方式，并在必要时采用其他解决方案。
中考物理培优专题—滑动变阻器阻值取值范围
中考物理培优专题—滑动变阻器阻值取值范围1.在这个电路中，电源电压为12V，R1为10Ω，R2为最大电阻为50Ω、0.4A的滑动变阻器。
为了保护电表和滑动变阻器，滑动变阻器接入电路的电阻值的变化范围是多少？2.在这个电路中，电源电压为6V，R1为20Ω，R2为最大电阻为50Ω的滑动变阻器，电压表的量程为-3V。
为了保护电表，求滑动变阻器接入电路的电阻值的变化范围？3.在这个电路中，电源电压为9V，R1为10Ω，R2标有50Ω、1A字样的滑动变阻器，电流表的量程为-0.6A，电压表的量程为-3V。
为了保护电表，滑动变阻器接入电路的电阻值的变化范围是多少？4.在这个电路中，电源电压为6V，R1为60Ω，R2标有50Ω、2A字样的滑动变阻器，电流表的量程为-0.6A，电压表的量程为-15V。
为了保护电表，滑动变阻器接入电路的电阻值的变化范围是多少？5.在这个电路中，电源电压为8V，R1为6Ω，R2为最大电阻为50Ω的滑动变阻器，电流表的量程为-0.6A，电压表的量程为-3V。
为了保护电表，滑动变阻器接入电路的电阻值的变化范围是多少？6.在这个电路中，电源电压为8V，R1为6Ω，R2标有50Ω、0.4A字样的滑动变阻器，电流表的量程为-0.6A，电压表的量程为-3V。
为了保护电表，滑动变阻器接入电路的电阻值的变化范围是多少？7.在这个电路中，电源电压为4.5V，R1为5Ω，R2为最大电阻为20Ω的滑动变阻器，电流表的量程为-0.6A，电压表的量程为-3V。
为了保护电表，滑动变阻器接入电路的电阻值的变化范围是多少？8.在这个电路中，电源电压为10V，R1为50Ω，R2标有100Ω、2A字样的滑动变阻器，电流表的量程为-0.6A，电压表的量程为-15V。
为了保护电表，滑动变阻器接入电路的电阻值的变化范围是多少？答案：1、(20Ω-50Ω) 2、(0Ω-20Ω) 3、(20Ω-50Ω) 4、(12Ω-50Ω)。
初中物理动态电路定量分析串联电路中滑动变阻器的取值范围
初中物理动态电路定量分析串联电路中滑动变阻器的取值范围
滑动变阻器与电流表、电压表是三个最基本也是最重要的电学仪器，特别是滑动变阻器的有关问题也是最多，它的作用是改变电路中的电阻，从而改变电路中的电流，其次是起到保护电路的作用。
正因为它的保护电路作用，滑动变阻器接入电路中的电阻就会受到限制。
器材限制有以下几点：电压表、电流表的量程，滑动变阻器允许通过的最大电流值，用电器工作时的额定电压或额定电流。
例1. 如图所示电路,电源电压为9V且保持不变,R1=10Ω,R2标有50Ω1A字样的滑动变阻器,电流表的量程为0-0.6A,电压表的量程为0-3V,为了保护电表,滑动变阻器接入电路的电阻值的变化范围是多少?
变式1: 标有“2V，0.5A”字样的小灯泡和标有“20Ω 1A”字样的滑动变阻器，连接在如图5所示的电路中，其中电源电压为6V，电流表的量程为“0～0.6A”，电压表的量程为“0～3V”。
闭合开关，求滑动变阻器接入范围?(灯丝电阻不随温度改变)
例2. 如图3所示，电源电压是4.5V，电阻R1＝5Ω，变阻器R2 的最大阻值是20Ω，电流表的量程是0～0.6A，电压表V2的量程0 ～3V，为保护电表不损害，变阻器接入电路的阻值范围是多少？
变式2.如图所示,电源电压为4.5V且保持不变.电阻R1为10Ω,滑动变阻器R2的铭牌上标有20Ω 1A字样,电流表量程为0-0.6A,两个电
压表的量程均为0-3V,在保证电路安全的条件下,求滑动变阻器的取值范围?。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1．如图所示的电路中，电源电压U=4.5V，且保持不变，电阻R1=5Ω，变阻器
R2的最大阻值为20Ω，电流表量程为0～0.6A，电压表量程为0～3V．该电路
中，(1)变阻器接入电路的阻值范围是．（2）正常工作时整个消耗最小功率．（3）
滑动消耗最大功率
2．如图所示电路中，电源电压U=4.5V，且保持不变，灯泡L标有“2.5V，1.25W”
字样，变阻器R最大阻值为20Ω，电流表量程为0～0.6A，电压表量程为0～3V．为
保护电路，变阻器接入电路的阻值范围是（不计灯泡电阻的变化）
3．如图所示电路中，电源电压恒定，电阻R0=5Ω，滑动变阻器的最大阻值为RP，闭合开关，移动滑片，当接入电路的有效阻值为RP/4时电流表A的示数为0.45A，当接入电路的有效阻值为RP/5时电流表A的示数为0.5A，试求：
（1）变阻器的最大阻值RP
（2）若电流表的量程为0-0.6A，电压表的量程为0-3V，为了不损坏两个电表，求滑动变阻器可连入电路的阻值范围．
4．如图所示，电源电压为6V不变，电压表用0～3V量程，电流表用0～0.6A量程，R1=6Ω，滑动变阻器的阻值范围为0～20Ω．为了保证两表均不损坏，滑动变阻器能允接入电路的阻值范围.
5．如图，R1=8Ω，变阻器R2阻值的变化范围为0～10Ω，电源电压6V，电流表量
程0～0.6A，电压表量程0～3V．为了使电流表和电压表能安全工作，变阻器接入电
路中的电阻值变化范围是.
6．如图所示电路中，电源电压为4.5V不变，电阻R1标有“6Ω0.5A”，滑动变
阻器R2标有“30Ω1A”，电流表量程为“0-0.6A”，电压表量程为“0-3V”，为
了保护各电路元件，滑动变阻器R2允许接入电路的阻值范围是多少？
7．如图所示电路，灯泡L上标有“4V2W”字样，R0=5Ω，R是最大阻值为20Ω的滑动变阻器，其滑片P起初处于中点，电流表的量程是0～0.6A，电压表的量程是0～3V．则：（1）只闭合S1，灯泡L恰好正常发光，求电源电压；
（2）只闭合S2，当变阻器接入电路中的电阻为其最大阻值的一半时，求电路消耗的总功率；
（3）只闭合S2，求滑动变阻器允许接入电路的阻值范围．
8．如图所示，小灯泡L标有“6V 3W”字样，滑动变阻器的最大阻值为100Ω，电
压表的量程是0～15V．闭合开关后，移动滑动变阻器，使电压表的示数为12V，这
时灯泡恰好正常发光．求：（1）电源电压；
（2）当滑动变阻器接入电路中的电阻为33Ω时，小灯泡消耗的实际功率；
（3）在不超过小灯泡额定电压和电压表量程的情况下，变阻器接入电路中的阻值变
化范围．
9．如图所示的电路中，灯L标有“3V0.9W”、滑动变阻器R上标有“50Ω1A”的字样，电压表量程为“0～3V”，电流表量程为“0～0.6A”，电源电压恒为4.5V，不考虑温度对电阻的影响．闭合开关S，为了保证电路中各元件安全工作，滑动变阻器接入电路中的阻值范围是Ω，电压表的示数变化范围是V．
10．如图所示，电源电压为6V，R1=12Ω，R2为0-20Ω的滑动变阻器，A的量程为3A，合上S．求：
①A最小示数？
②为保证A的安全，变阻器接入电路的阻值范围？
11．如图所示电路，电源电压保持不变，电流表的量程为0～0.6A，电表使用的是0～3V量程，定值电阻的阻值为R1=8Ω，灯泡的电阻R2=5Ω，滑动变阻器的最大阻值R3=20Ω．
（1）开关S1闭合，S2断开，电流表示数为0.25A，电压表的示数为2.5V，求电源电压和滑动变阻器接入电路中的电阻值．
（2）开关S1断开，S2闭合，移动变阻器的滑片P，为了保证电流表和电压表不损坏，滑动变阻器接入电路中的阻值变化范围是多少？
12．如图所示电路中，电灯L上标有“4V1W”字样，滑动变阻器R1的阻值范围是0～24Ω，电阻R2的阻值是30Ω，电流表的是量程是0.6A．
（1）当开关S1、S2断开，变阻器接入电路的电阻为其总电阻的1/3时，
电灯L恰好正常发光，求电源的电压值．
（2）当开关S1、S2闭合，在移动变阻器滑片的过程中，变阻器上允许
消耗的最大功率是多大？。
