电磁感应现象中的常见题型汇总(精华版)
高考物理电磁感应现象习题知识归纳总结word

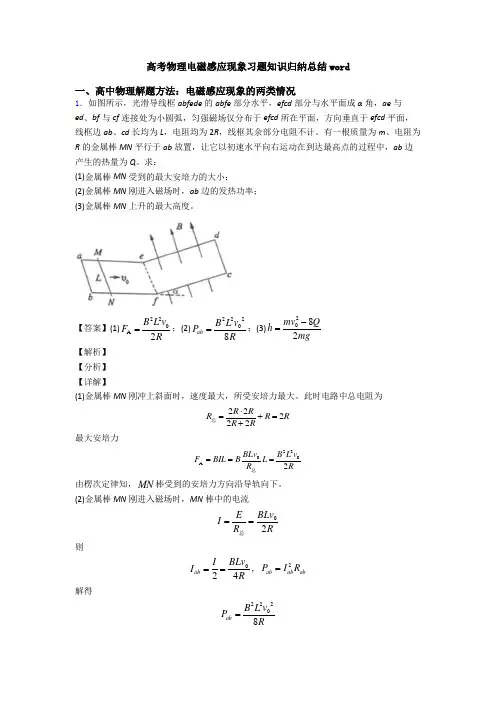

高考物理电磁感应现象习题知识归纳总结word一、高中物理解题方法：电磁感应现象的两类情况1．如图所示，光滑导线框abfede 的abfe 部分水平，efcd 部分与水平面成α角，ae 与ed 、bf 与cf 连接处为小圆弧，匀强磁场仅分布于efcd 所在平面，方向垂直于efcd 平面，线框边ab 、cd 长均为L ，电阻均为2R ，线框其余部分电阻不计。
有一根质量为m 、电阻为R 的金属棒MN 平行于ab 放置，让它以初速水平向右运动在到达最高点的过程中，ab 边产生的热量为Q 。
求：(1)金属棒MN 受到的最大安培力的大小； (2)金属棒MN 刚进入磁场时，ab 边的发热功率； (3)金属棒MN 上升的最大高度。
【答案】(1)220A 2B L v F R =；(2)22208ab B L v P R=；(3)2082mv Q h mg -=【解析】 【分析】 【详解】(1)金属棒MN 刚冲上斜面时，速度最大，所受安培力最大。
此时电路中总电阻为22222R RR R R R R⋅=+=+总最大安培力2200A 2BLvB L v F BIL B L R R===总由楞次定律知，MN 棒受到的安培力方向沿导轨向下。
(2)金属棒MN 刚进入磁场时，MN 棒中的电流02BLv E I R R==总 则024ab BLv I I R==，2ab ab ab P I R = 解得22208ab B L v P R=(3)当金属棒MN 上升到最大高度的过程中，ab 边、cd 边产生的热量相等，即cd ab Q Q Q ==ab 边产生的热量2·2Q I Rt =金属棒MN 产生的热量2(2)MN Q I Rt =得2MN Q Q =ab 边、cd 边及MN 棒上产生的总热量4Q Q =总由动能定理201402mgh Q mv --=-解得2082mv Q h mg-=2．如图所示，两条平行的固定金属导轨相距L =1m ，光滑水平部分有一半径为r =0.3m 的圆形磁场区域，磁感应强度大小为10.5T B =、方向竖直向下；倾斜部分与水平方向的夹角为θ=37°，处于垂直于斜面的匀强磁场中，磁感应强度大小为B =0.5T 。
高考电磁感应经典题型汇总
1.（单选）如图甲所示，长直导线与闭合金属线框位于同一平面内，长直导线中的电流i 随时间t 的变化关系如图乙所示．在0﹣2T 时间内，直导线中电流向上，则在2T﹣T 时间内，线框中感应电流的方向与所受安培力情况是（ ）A ．感应电流方向为顺时针，线框受安培力的合力方向向左B ．感应电流方向为逆时针，线框受安培力的合力方向向右C ．感应电流方向为顺时针，线框受安培力的合力方向向右D ．感应电流方向为逆时针，线框受安培力的合力方向向左答案及解析：.C 解：在﹣T 时间内，直线电流方向向下，根据安培定则，知导线右侧磁场的方向垂直纸面向外，电流逐渐增大，则磁场逐渐增强，根据楞次定律，金属线框中产生顺时针方向的感应电流．根据左手定则，知金属框左边受到的安培力方向水平向右，右边受到的安培力水平向左，离导线越近，磁场越强，则左边受到的安培力大于右边受到的安培力，所以金属框所受安培力的合力水平向右．故C 正确，A 、B 、D 错误．故选：C ．2.（单选）如图所示，a 、b 、c 三个线圈是同心圆，b 线圈上连接有直流电源E 和电键K ，则下列说法正确的是（ ）A ．在K 闭合的一瞬间，线圈a 中有逆时针方向的瞬时电流，有收缩趋势B ．在K 闭合的一瞬间，线圈c 中有顺时针方向的瞬时电流，有收缩趋势C ．在K 闭合电路稳定后，再断开K 的一瞬间，线圈c 中有感应电流，线圈a 中没有感应电流D ．在K 闭合的一瞬间，线圈b 中有感应电动势；在K 闭合电路稳定后，再断开K 的一瞬间，线圈b 中仍然有感应电动势答案及解析：.D 解：A 、K 闭合时线圈b 中顺时针的电流，根据右手定则可知内部有向里增大的磁场，则a 线圈产生阻碍原磁通量变化的电流；根据楞次定律可知，电流方向为逆时针，线圈受到向外的安培力，故有扩张的趋势；故A 错误；B 、根据楞次定律可知，c 中感应电流为逆时针且有收缩的趋势；故B 错误；C 、在K 闭合电路稳定后，再断开K 的一瞬间，两线圈中均有磁通量的变化，故线圈中均有感应电流；故C 错误D 、在K 闭合的一瞬间，线圈b 中有感应电动势；在K 闭合电路稳定后，再断开K 的一瞬间，线圈b 中仍然有感应电动势；故D 正确；故选：D ．3.（多选）如图所示，一电子以初速度v 沿与金属板平行方向飞入MN 极板间，突然发现电子向M 板偏转，若不考虑磁场对电子运动方向的影响，则产生这一现象的原因可能是（ ）A ．开关S 闭合瞬间B ．开关S 由闭合后断开瞬间C ．开关S 是闭合的，变阻器滑片P 向右迅速滑动D ．开关S 是闭合的，变阻器滑片P 向左迅速滑动答案及解析：AD 解：电子向M 板偏转，说明电子受到向左的电场力，两金属板间的电场由M 指向N ，M 板电势高，N 板电势低，这说明：与两金属板相连的线圈产生的感应电动势：左端电势高，与N 板相连的右端电势低；A 、开关S 闭合瞬间，由安培定则可知，穿过线圈的磁通量向右增加，由楞次定律知在右侧线圈中感应电流的磁场方向向左，产生左正右负的电动势，电子向M板偏振，A正确；B、开关S由闭合后断开瞬瞬间，穿过线圈的磁通量减少，由楞次定律知在右侧线圈中产生左负右正的电动势，电子向N板偏振，B错误；C、开关S是闭合的，变阻器滑片P向右迅速滑动，变阻器接入电路的电阻增大，电流减小，穿过线圈的磁通量减小，由楞次定律知在上线圈中产生左负右正的电动势，电子向N偏振，C错误；D、开关S是闭合的，变阻器滑片P向左迅速滑动，滑动变阻器接入电路的阻值减小，电流增大，穿过线圈的磁通量增大，由楞次定律知在上线圈中感应出左正右负的电动势，电子向M偏振，D 正确．故选：AD．4.（单选）如图所示，在磁感应强度大小为B、方向竖直向上的匀强磁场中，有一质量为m、阻值为R的闭合矩形金属线框abcd用绝缘轻质细杆悬挂在O点，并可绕O点摆动．金属线框从右侧某一位置静止开始释放，在摆动到左侧最高点的过程中，细杆和金属线框平面始终处于同一平面，且垂直纸面．则线框中感应电流的方向是（）A．a→b→c→d→aB．d→c→b→a→dC．先是d→c→b→a→d，后是a→b→c→d→aD．先是a→b→c→d→a，后是d→c→b→a→d答案及解析：B解：由静止释放到最低点过程中，磁通量减小，且磁场方向向上，由楞次定律，感应电流产生磁场也向上，再由右手螺旋定则可知，感应电流的方向：d→c→b→a→d；同理，当继续向右摆动过程中，向上的磁通量增大，根据楞次定律可知，电流方向是d→c→b→a→d；故选：B．5.（单选）如图甲所示，电路的左侧是一个电容为C的电容器，电路的右侧是一个环形导体，环形导体所围的面积为S．在环形导体中有一垂直纸面向里的匀强磁场，磁感应强度的大小随时间变化的规律如图乙所示．则在0～t0时间内电容器（）A．上极板带正电，所带电荷量为012)( t BB CS-B．上极板带正电，所带电荷量为012)(t BBC-C．上极板带负电，所带电荷量为012)( t BB CS-D．上极板带负电，所带电荷量为012)(t BBC-答案及解析：.A解：根据法拉第电磁感应定律，电动势E=，电容器两端的电压等于电源的电动势，所以电容器所带的带电量．根据楞次定律，在环形导体中产生的感应电动势的方向为逆时针方向，所以电容器的上极板带正电．故A正确，B、C、D错误．故选A．6.（单选）如图，直角三角形金属框abc 放置在匀强磁场中，磁感应强度大小为B ，方向平行于ab 边向上．当金属框绕ab 边以角速度ω逆时针转动时，a 、b 、c 三点的电势分别为U a 、U b 、U c ．已知bc 边的长度为l ．下列判断正确的是（ ）A ．U a ＞U c ，金属框中无电流B ．U b ＞U c ，金属框中电流方向沿a ﹣b ﹣c ﹣aC ．U bc =﹣21Bl 2ω，金属框中无电流D ．U bc =21Bl 2ω，金属框中电流方向沿a ﹣c ﹣b ﹣a 答案及解析：.C 解：AB 、导体棒bc 、ac 做切割磁感线运动，产生感应电动势，根据右手定则，感应电动势的方向从b 到c ，或者说是从a 到c ，故U a =U b ＜U c ，磁通量一直为零，不变，故金属框中无电流，故A 错误，B 错误； CD 、感应电动势大小=Bl （）=Bl 2ω，由于U b ＜U c ，所以U bc =﹣Bl 2ω，磁通量一直为零，不变，金属框中无电流，故C 正确，D 错误；故选：C ．7.（多选）如图所示，一个矩形线框从匀强磁场的上方自由落下，进入匀强磁场中，然后再从磁场中穿出．已知匀强磁场区域的宽度L 大于线框的高度h ，那么下列说法中正确的是（ ）A ．线框只在进入和穿出磁场的过程中，才有感应电流产生B ．线框从进入到穿出磁场的整个过程中，都有感应电流产生C ．线框在进入和穿出磁场的过程中，都是机械能变成电能D ．整个线框都在磁场中运动时，机械能转变成内能答案及解析：AC 解：A 、B 、线框在进入和穿出磁场的过程中，穿过线框的磁通量发生变化，有感应电流产生，而整个线框都在磁场中运动时，线框的磁通量不变，没有感应电流产生．故A 正确，B 错误．C 、线框在进入和穿出磁场的过程中，产生感应电流，线框的机械能减小转化为电能．故C 正确．D 、整个线框都在磁场中运动时，没有感应电流产生，线框的重力势能转化为动能，机械能守恒．故D 错误．故选：AC ．8.（多选）如图所示，相距为d 的两条水平虚线L 1、L 2之间是方向水平向里的匀强磁场，磁感应强度为B ，正方形线圈abcd 边长为L （L ＜d ），质量为m 、电阻为R ，将线圈在磁场上方h 高处静止释放，cd 边刚进入磁场时速度为v 0，cd 边刚离开磁场时速度也为v 0，则线圈穿过磁场的过程中（从cd 边刚进入磁场一直到ab 边离开磁场为止）：（ ）A ．感应电流所做的功为2mgdB ．线圈的最小速度可能为22L B mgR C ．线圈的最小速度一定是)(2d L h g -+D ．线圈穿出磁场的过程中，感应电流为逆时针方向答案及解析：.ABC解：A、据能量守恒，研究从cd边刚进入磁场到cd边刚穿出磁场的过程：动能变化量为0，重力势能转化为线框进入磁场的过程中产生的热量，Q=mgd．cd边刚进入磁场时速度为v0，cd边刚离开磁场时速度也为v0，所以从cd边刚穿出磁场到ab边离开磁场的过程，线框产生的热量与从cd边刚进入磁场到ab边刚进入磁场的过程产生的热量相等，所以线圈从cd边进入磁场到ab边离开磁场的过程，产生的热量Q′=2mgd，感应电流做的功为2mgd，故A正确．B、线框可能进入磁场先做减速运动，在完全进入磁场前已做匀速运动，刚完全进入磁场时的速度最小，有：mg=，解得可能的最小速度v=，故B正确．C、因为进磁场时要减速，线圈全部进入磁场后做匀加速运动，则知线圈刚全部进入磁场的瞬间速度最小，线圈从开始下落到线圈刚完全进入磁场的过程，根据能量守恒定律得：mg（h+L）=Q+，解得最小速度v=，故C正确．D、线圈穿出磁场的过程，由楞次定律知，感应电流的方向为顺时针，故D错误．故选：ABC．9.（单选）在竖直方向的匀强磁场中，水平放置一个矩形的金属导体框，规定磁场方向向上为正，导体框中电流的正方向如图所示，当磁场的磁感应强度B随时间t如图变化时，下图中正确表示导体框中感应电流变化的是（）A．B．C．D．答案及解析：.C解：根据法拉第电磁感应定律有：E=n=n s，因此在面积、匝数不变的情况下，感应电动势与磁场的变化率成正比，即与B﹣t图象中的斜率成正比，由图象可知：0﹣2s，斜率不变，故形成的感应电流不变，根据楞次定律可知感应电流方向顺时针（俯视）即为正值，而在2﹣4s斜率不变，电流方向为逆时针，整个过程中的斜率大小不变，所以感应电流大小不变；根据楞次定律，向上的磁场先减小，再向下磁场在增大，则感应电流方向为逆时针，即为负方向，故ABD错误，C正确．故选：C．10.（多选）如图甲所示，正六边形导线框abcdef放在匀强磁场中静止不动，磁场方向与线框平面垂直，磁感应强度B随时间t的变化关系如图乙所示．t=0时刻，磁感应强度B的方向垂直纸面向里，设产生的感应电流顺时针方向为正、竖直边cd所受安培力的方向水平向左为正．则下面关于感应电流i和cd所受安培力F随时间t变化的图象正确的是（）A．B．C．D．答案及解析：.AC解：A、0～2s内，磁场的方向垂直纸面向里，且逐渐减小，根据楞次定律，感应电流的方向为顺时针方向，为正值．根据法拉第电磁感应定律，E==B0S为定值，则感应电流为定值，．在2～3s内，磁感应强度方向垂直纸面向外，且逐渐增大，根据楞次定律，感应电流方向为顺时针方向，为正值，大小与0～2s 内相同．在3～4s内，磁感应强度垂直纸面向外，且逐渐减小，根据楞次定律，感应电流方向为逆时针方向，为负值，大小与0～2s内相同．在4～6s内，磁感应强度方向垂直纸面向里，且逐渐增大，根据楞次定律，感应电流方向为逆时针方向，为负值，大小与0～2s内相同．故A正确，B错误．C、在0～2s内，磁场的方向垂直纸面向里，且逐渐减小，电流恒定不变，根据F A=BIL，则安培力逐渐减小，cd边所受安培力方向向右，为负值．0时刻安培力大小为F=2B0I0L．在2s～3s内，磁感应强度方向垂直纸面向外，且逐渐增大，根据F A=BIL，则安培力逐渐增大，cd 边所受安培力方向向左，为正值，3s末安培力大小为B0I0L．在2～3s内，磁感应强度方向垂直纸面向外，且逐渐增大，则安培力大小逐渐增大，cd边所受安培力方向向右，为负值，第4s初的安培力大小为B0I0L．在4～6s内，磁感应强度方向垂直纸面向里，且逐渐增大，则安培力大小逐渐增大，cd边所受安培力方向向左，6s末的安培力大小2B0I0L．故C正确，D错误．故选AC．11.（单选）圆形导线框固定在匀强磁场中，磁感线的方向与导线框所在平面垂直，规定磁场的正方向垂直纸面向外，磁感应强度B随时间变化规律如图示，若规定逆时针方向为感应电流i的正方向，下列图中正确的是（）A．B．C．D．答案及解析：C解：由B﹣t图象可知，0﹣1s内，线圈中磁通量增大，由楞次定律可知，电路中电流方向为逆时针，即电流为正方向，故BD错误；由楞次定律可知，1﹣2s内电路中的电流为顺时针，为正方向，2﹣3s内，电路中的电流为顺时针，为正方向，3﹣4s内，电路中的电流为逆时针，为正方向，A错误，C正确；故选：C．12.（单选）一正三角形导线框ABC（高度为a）从图示位置沿x轴正向匀速穿过两匀强磁场区域．两磁场区域磁感应强度大小均为B、方向相反、垂直于平面、宽度均为a．图乙反映感应电流I与线框移动距离x的关系，以逆时针方向为电流的正方向．图象正确的是（）A．B．C．D．答案及解析：.C解：A、x在a～2a范围，线框穿过两磁场分界线时，BC、AC边在右侧磁场中切割磁感线，有效切割长度逐渐增大，产生的感应电动势E1增大，AC边在左侧磁场中切割磁感线，产生的感应电动势E2增大，两个电动势串联，总电动势E=E1+E2增大．故A错误；B、x在0～a范围，线框穿过左侧磁场时，根据楞次定律，感应电流方向为逆时针，为正值．故B错误；CD、在2a～3a，线框穿过左侧磁场时，根据楞次定律，感应电流方向为逆时针，为正值．故C正确，D错误．故选：C．13.（多选）如图，A、B为两个完全相同的灯泡，L为自感线圈（自感系数较大；直流电阻不计），E为电源，S为开关．下列说法正确的是（）A．闭合开关稳定后，A、B一样亮B．闭合开关的瞬间，A、B同时亮，但A很快又熄灭C．闭合开关稳定后，断开开关，A闪亮后又熄灭D．闭合开关稳定后，断开开关，A、B立即同时熄灭答案及解析：.BC解：A、B刚闭合S的瞬间，电源的电压同时加到两灯上，由于L的自感作用，L瞬间相当于断路，所以电流通过两灯，两灯同时亮．随着电流的逐渐稳定，L将A灯短路，所以A灯很快熄灭，B灯变得更亮，故A错误，B正确．C、D闭合S待电路达到稳定后，再将S断开，B灯立即熄灭，而L与A灯组成闭合回路，线圈产生自感电动势，相当于电源，A灯闪亮一下而后熄灭，故C正确，D错误．故选：BC14.（单选）如图所示，E为电池，L是电阻可忽略不计、自感系数足够大的线圈，D1、D2是两个规格相同的灯泡，S 是控制电路的开关、对于这个电路，下列说法中不正确的是（）A．刚闭合S的瞬间，通过D1、D2的电流大小相等B．刚闭合S的瞬间，通过D1、D2的电流大小不等C．闭合S待电路达到稳定后，D1熄灭，D2比S刚闭合时亮D．闭合S待电路达到稳定后，再将S断开的瞬间，D1不立即熄灭，D2立即熄灭答案及解析：.B解：A、S闭合瞬间，由于自感线圈相当于断路，所以两灯是串联，电流相等，故A正确，B错误；C、闭合开关S待电路达到稳定时，D1被短路，D2比开关S刚闭合时更亮，C正确；D、S闭合稳定后再断开开关，D2立即熄灭，但由于线圈的自感作用，L相当于电源，与D1组成回路，D1要过一会在熄灭，故D正确；本题选择错误的，故选：B．15.（单选）如图所示的电路中，A1、A2是完全相同的灯泡，线圈L的自感系数较大，它的电阻与定值电阻R相等．下列说法正确的是（）A．闭合开关S，A1先亮、A2后亮，最后它们一样亮B．闭合开关S，A1、A2始终一样亮C．断开开关S，A1、A2都要过一会才熄灭D．断开开关S，A2立刻熄灭、A1过一会才熄灭答案及解析：C解：A、闭合开关S，电阻R不产生感应电动势，A2立即发光．线圈中电流增大，产生自感电动势，根据楞次定律得知，自感电动势阻碍电流的增大，电流只能逐渐增大，A1逐渐亮起来，所以闭合开关S，A2先亮、A1后亮，最后它们一样亮．故AB错误．C、D断开开关S时，A2灯原来的电流突然消失，线圈中电流减小，产生感应电动势，相当于电源，感应电流流过A1、A2和R组成的回路，所以A1、A2都要过一会才熄灭．故C正确，D错误．16.（多选）如图所示，相同电灯A和B的电阻为R，定值电阻的阻值也为R，L是自感线圈．当S1闭合、S2断开且电路稳定时，A、B亮度相同．再闭合S2，待电路稳定后将S1断开．下列说法中正确的是（）A．A灯将比原来更亮一些后再熄灭B．B灯立即熄灭C．没有电流通过B灯D．有电流通过A灯，方向为b→a答案及解析：.BCD解：A、由于自感形成的电流是在L原来电流的基础上逐渐减小的，并没有超过A灯原来电流，故A灯虽推迟一会熄灭，但不会比原来更亮，故A错误．B、S1闭合、S2断开且电路稳定时两灯亮度相同，说明L的直流电阻亦为R．闭合S2后，L与A灯并联，R与B灯并联，它们的电流均相等．当断开后，L将阻碍自身电流的减小，即该电流还会维持一段时间，在这段时间里，因S2闭合，电流不可能经过B灯和R，只能通过A灯形成b→A→a→L→c→b的电流，所以BCD正确；故选：BCD．17.（多选）如图中甲、乙两图，电阻R和自感线圈L的阻值都较小，接通开关S，电路稳定，灯泡L发光，则（）A．在电路甲中，断开S，L逐渐变暗B．在电路甲中，断开S，L突然亮一下，然后逐渐变暗C．在电路乙中，断开S，L逐渐变暗D．在电路乙中，断开S，L突然亮一下，然后逐渐变暗答案及解析：AD解：A、在电路甲中，断开S，由于线圈阻碍电流变小，导致L将逐渐变暗．故A正确；B、在电路甲中，由于电阻R和自感线圈L的电阻值都很小，所以通过灯泡的电流比电阻的电流小，当断开S，L将不会变得更亮，但会渐渐变暗．故B错误；C、在电路乙中，由于电阻R和自感线圈L的电阻值都很小，所以通过灯泡的电流比线圈的电流小，断开S时，由于线圈阻碍电流变小，导致L将变得更亮，然后逐渐变暗．故C错误；D、在电路乙中，由于电阻R和自感线圈L的电阻值都很小，所以通过灯泡的电流比线圈的电流小，断开S时，由于线圈阻碍电流变小，导致L将变得更亮，然后逐渐变暗．故D正确；故选：AD．18.（单选）如图所示装置中，cd杆光滑且原来静止．当ab杆做如下哪些运动时，cd杆将向右移动（）A．向右匀速运动B．向右加速运动C．向左加速运动D．向左匀速运动答案及解析：.B解：A、ab杆向右匀速运动，在ab杆中产生恒定的电流，该电流在线圈L1中产生恒定的磁场，在L2中不产生感应电流，所以cd杆不动．故A错误．B、ab杆向右加速运动，根据右手定则，知在ab杆上产生增大的a到b的电流，根据安培定则，在L1中产生向上增强的磁场，该磁场向下通过L2，根据楞次定律，在cd杆上产生c到d的电流，根据左手定则，受到向右的安培力，向右运动．故B正确．C、ab杆向左加速运动，根据右手定则，知在ab杆上产生增大的b到a的电流，根据安培定则，在L1中产生向下增强的磁场，该磁场向上通过L2，根据楞次定律，在cd杆上产生d到c的电流，根据左手定则，受到向左的安培力，向左运动．故C错误．D、ab杆向左匀速运动，根据右手定则，知在ab杆上产生不变的b到a的电流，根据安培定则，在L1中产生向下不变的磁场，该磁场向上通过L2，因此没有感应电流，则没有安培力，所以不会移动．故D错误．故选：B．20.截面积为0.2m 2的100匝圆形线圈A 处在匀强磁场中，磁场方向垂直线圈平面向里，如图所示，磁感应强度正按t B ∆∆=0.02T/s 的规律均匀减小，开始时S 未闭合．R 1=4Ω，R 2=6Ω，C=30µF ，线圈内阻不计．求：（1）S 闭合后，通过R 2的电流大小；（2）S 闭合后一段时间又断开，则S 切断后通过R 2的电量是多少？解：（1）磁感应强度变化率的大小为=0.02 T/s ，B 逐渐减弱， 所以E=n S=100×0.02×0.2 V=0.4 V I== A=0.04 A ， （2）R 2两端的电压为U 2=E=×0.4 V=0.24 V所以Q=CU 2=30×10﹣6×0.24 Q=7.2×10﹣6 C ．21.如图，两足够长的平行粗糙金属导轨MN ，PQ 相距d=0.5m ．导轨平面与水平面夹角为α=30°，处于方向垂直导轨平面向上、磁感应强度B=0.5T 的匀强磁场中，长也为d 的金属棒ab 垂直于导轨MN 、PQ 放置，且始终与导轨接触良好，导体棒质量m=0．lkg ，电阻R=0．lΩ，与导轨之间的动摩擦因数μ=63，导轨上端连接电路如图，已知电阻R 1与灯泡电阻R L 的阻值均为0.2R ，导轨电阻不计，取重力加速度大小g=10m/s 2，（1）求棒由静止刚释放瞬间下滑的加速度大小a ；（2）假若导体棒有静止释放向下加速度运动一段距离后，灯L 的发光亮度稳定，求此时灯L 的实际功率P 及棒的速率v ．解：（1）金属棒刚刚开始时，棒受到重力、支持力和摩擦力的作用，垂直于斜面的方向：N=mgcosα沿斜面的方向：mgsinα﹣μN=ma 代入数据解得：a=0.25g=2.5m/s 2（2）当金属棒匀速下滑时速度最大，达到最大时有mgsinα﹣μN=F 安又 F 安=Bid I= R 总=Ω联立以上方程得金属棒下滑的最大速度为：v m ==m/s=0.8m/s电动势：E=Bdv m =0.5×0.5×0.8=0.2V 电流： A灯泡两端的电压：U L =E ﹣IR=0.2﹣1×0.1=0.1V 灯泡的功率：W22.如图所示，表面绝缘且光滑的斜面MM′N′N固定在水平地面上，斜面所在空间有一边界与斜面底边NN′平行、宽度为d的匀强磁场，磁场方向垂直斜面．一个质量m=0.15kg、总电阻R=0.25Ω的正方形单匝金属框，放在斜面的顶端（金属框上边与MM′重合）．现从t=0时开始释放金属框，金属框将沿斜面下滑．图2给出了金属框在下滑过程中速度v的二次方与对应的位移x的关系图象．取重力加速度g=l0m/s2．求：（1）斜面的倾角θ；（2）匀强磁场的磁感应强度B的大小；（3）金属框在穿过磁场的过程中电阻上生热的功率．解：（1）s=0到s=0.4 m由公式v2=2as，该段图线斜率：，所以有：a==5m/s2，根据牛顿第二定律mgsinθ=ma，得：sinθ=，所以：θ=30°（2）线框通过磁场时，v2=4，v=2 m/s，此时安培力等于重力沿斜面向下的分量：F安=mg sinθ，即：，所以解得： =T（3）由图象可知线框匀速穿过磁场，该过程中线框减少的重力势能转化为焦耳热，所以金属框在穿过磁场的过程中电阻上生热的功率等于重力做功的功率，即：P R=P G=mgsinθ•v=0.15×10×0.5×2W=1.5W23.如图所示，倾角θ为30°的光滑斜面上，有一垂直于斜面向下的有界匀强磁场区域PQNM，磁场区域宽度L=0.1m．将一匝数n=10匝、质量m=0.02kg、边长L=0.1m、总电阻R=0.4Ω的正方形闭合线圈abcd由静止释放，释放时ab边水平，且到磁场上边界PQ的距离也为L，当ab边刚进入磁场时，线圈恰好匀速运动．（g=10m/s2）．求：（1）ab边刚进入磁场时，线圈所受安培力的大小及方向；（2）ab边刚进入磁场时，线圈的速度及磁场磁感应强度B的大小；（3）线圈穿过磁场过程产生的热量．解：（1）ab边刚进入磁场时线框做匀速运动，对线圈受力分析，如图所示，可知：线圈所受安培力的大小 F安=mgsinθ=0.1N方向沿斜面向上．（2）线框进入磁场前沿斜面向下做匀加速直线运动，设ab边刚进磁场时的速度为v，则由机械能守恒定律得：v2=mgL•sin30°得：v=1m/s线框切割磁感线产生的感应电动势 E=nBLv 线框中的感应电流 I=底边所受的安培力 F安=nBIL由以上各式解得：B=0.2T（3）分析可知线圈穿过磁场的过程中一直匀速运动，由能量守恒可得：Q=2mgL•sin30°=0.01J24.如图所示装置由水平轨道、倾角θ=37°的倾斜轨道连接而成，轨道所在空间存在磁感应强度大小为B、方向竖直向上的匀强磁场．质量m、长度L、电阻R的导体棒ab置于倾斜轨道上，刚好不下滑；质量、长度、电阻与棒ab 相同的光滑导体棒cd置于水平轨道上，用恒力F拉棒cd，使之在水平轨道上向右运动．棒ab、cd与导轨垂直，且两端与导轨保持良好接触，最大静摩擦力等于滑动摩擦力，sin37°=0.6，cos37°=0.8．（1）求棒ab与导轨间的动摩擦因数μ；（2）求当棒ab刚要向上滑动时cd速度v的大小；（3）若从cd刚开始运动到ab刚要上滑过程中，cd在水平轨道上移动的距离x，求此过程中ab上产生热量Q．解：（1）当ab刚好不下滑，静摩擦力沿导轨向上达到最大，由平衡条件得：mgsin37°=μmgcos37°则μ=tan37°=0.75（2）设ab刚好要上滑时，cd棒的感应电动势为E由法拉第电磁感应定律有 E=BLv设电路中的感应电流为I，由闭合电路欧姆定律有 I=设ab所受安培力为F安，有 F安=BIL此时ab受到的最大静摩擦力方向沿斜面向下，由平衡条件有F安cos37°=mgsin37°+μ（mg cos37°+F安sin37°）代入数据解得：F安==mg又F安=代入数据解得 v=（3）设ab棒的运动过程中电路中产生的总热量为Q总，由能量守恒有 F•x﹣2Q=mv2解得Q=F•x﹣mv2=F•x﹣。
电磁感应试题汇编及解析
电磁感应试题汇编及解析2019大家把理论知识复习好的同时，也应该要多做题，从题中找到自己的不足，及时学懂，下面是查字典物理网小编为大家整理的电磁感应试题汇编及解析，希望对大家有帮助。
8. (16分)[2019重庆卷] 某电子天平原理如题8图所示，E 形磁铁的两侧为N极，中心为S极，两极间的磁感应强度大小均为B，磁极宽度均为L，忽略边缘效应，一正方形线圈套于中心磁极，其骨架与秤盘连为一体，线圈两端C、D与外电路连接，当质量为m的重物放在秤盘上时，弹簧被压缩，秤盘和线圈一起向下运动(骨架与磁极不接触)，随后外电路对线圈供电，秤盘和线圈恢复到未放重物时的位置并静止，由此时对应的供电电流I可确定重物的质量，已知线圈匝数为n，线圈电阻为R，重力加速度为g.问题8图(1)线圈向下运动过程中，线圈中感应电流是从C端还是从D 端流出?(2) 供电电流I是从C端还是D端流入?求重物质量与电流的关系.(3)若线圈消耗的最大功率为P，该电子天平能称量的最大质量是多少?8.[答案] (1)从C端流出 (2)从D端流入 2nBILg(3)2nBLgPR本题借助安培力来考查力的平衡，同时借助力的平衡来考查受力平衡的临界状态.[解析] (1)感应电流从C端流出.(2)设线圈受到的安培力为FA，外加电流从D端流入.由FA=mg和FA=2nBIL得m=2nBLgI(3)设称量最大质量为 m0.由m=2nBLgI和P=I2R得m0=2nBLgPR6. [2019四川卷] 如图所示，不计电阻的光滑U形金属框水平放置，光滑、竖直玻璃挡板H、P固定在框上，H、P的间距很小.质量为0.2 kg的细金属杆CD恰好无挤压地放在两挡板之间，与金属框接触良好并围成边长为1 m的正方形，其有效电阻为0.1 .此时在整个空间加方向与水平面成30角且与金属杆垂直的匀强磁场，磁感应强度随时间变化规律是B=(0.4-0.2t) T，图示磁场方向为正方向.框、挡板和杆不计形变.则()A.t=1 s时，金属杆中感应电流方向从C到DB.t=3 s时，金属杆中感应电流方向从D到CC.t=1 s时，金属杆对挡板P的压力大小为0.1 ND.t=3 s时，金属杆对挡板H的压力大小为0.2 N要多练习，知道自己的不足，对大家的学习有所帮助，以下是查字典物理网为大家总结的电磁感应试题汇编及解析，希望大家喜欢。
电磁感应典型题型归类
电磁感应一、磁通量【例1】如图所示,两个同心放置的共面单匝金属环a和b,一条形磁铁穿过圆心且与环面垂直放置.设穿过圆环a的磁通量为Φa,穿过圆环b的磁通量为Φb,已知两圆环的横截面积分别为S a和S b,且S a＜S b,则穿过两圆环的磁通量大小关系为A.Φa=ΦbB.Φa＞ΦbC.Φa＜ΦbD.无法确定二、电磁感应现象1、1841～1842年，焦耳和楞次先后各自独立发现电流通过导体时产生热效应的规律。
2、1820年，丹麦物理学家奥斯特电流可以使周围的磁针偏转的效应，称为电流的磁效应。
3、1831年英国物理学家法拉第发现了由磁场产生电流的条件和规律——电磁感应现象；【例2】图为“研究电磁感应现象”的实验装置.（1）将图中所缺的导线补接完整.（2）如果在闭合电键时发现灵敏电流计的指针向右偏了一下,那么合上电键后（）A.将原线圈迅速插入副线圈时,电流计指针向右偏转一下B.将原线圈插入副线圈后,电流计指针一直偏在零点右侧C.原线圈插入副线圈后,将滑动变阻器触头迅速向左拉时,电流计指针向右偏转一下D.原线圈插入副线圈后,将滑动变阻器触头迅速向左拉时,电流计指针向左偏转一下三、感应电流与感应电动势四、感应电流产生的条件（1）文字该念性【例3】关于感应电流，下列说法中正确的是（）A．只要闭合电路里有磁通量，闭合电路里就有感应电流B．穿过螺线管的磁通量发生变化时，螺线管内部就一定有感应电流产生C．线框不闭合时，即使穿过线框的磁通量发生变化，线框也没有感应电流D．只要电路的一部分切割磁感线运动电路中就一定有感应电流（2）图象分析性【例4】金属矩形线圈abcd在匀强磁场中做如图6所示的运动，线圈中有感应电流的是：【例5】如图所示，在条形磁铁的外面套着一个闭合弹簧线圈，若把线圈四周向外拉，使线圈包围的面积变大，这时：A、线圈中有感应电流B、线圈中无感应电流C、穿过线圈的磁通量增大D、穿过线圈的磁通量减小二、感应电流的方向对楞次定律的理解：从磁通量变化的角度来看，感应电流总是；从导体和磁体相对运动的角度来看，感应电流总是要；从能量转化与守恒的角度来看，产生感应电流的过程中能通过电磁感应转化成电能．1、楞次定律的第一种表述 ——“增反减同”【例6】在电磁感应现象中，下列说法中正确的是( )A ．感应电流的磁场总是跟原来的磁场方向相反B ．闭合线框放在变化的磁场中一定能产生感应电流C ．闭合线框放在匀强磁场中做切割磁感线运动时一定能产生感应电流D ．感应电流的磁场总是阻碍原磁通量的变化2、楞次定律的第二种表述之一 ——“来拒去留”【例7】如图所示线框ABCD 从有界的匀强磁场区域穿过，下列说法中正确的是（ ）A ．进入匀强磁场区域的过程中，ABCD 中有感应电流B ．在匀强磁场中加速运动时，ABCD 中有感应电流C ．在匀强磁场中匀速运动时，ABCD 中没有感应电流 D ．离开匀强磁场区域的过程中，ABCD 中没有感应电流 3、楞次定律的第二种表述之二 ——“反抗” 【例8】a 、b 两个金属圆环静止套在一根水平放置的绝缘光滑杆上，如图所示．一根条形磁铁自右向左向b 环中心靠近时，a 、b 两环将A ．两环都向左运动，且两环互相靠近B ．两环都向左运动，且两环互相远离C ．两环都向右运动，且两环靠拢D ．a 环向左运动，b 环向右运动【例9】如图所示,通电螺线管置于闭合金属环a 的轴线上,当螺线管中电流I 减少时 （ ）A 、环有缩小的趋势以阻碍原磁通量的减小B 、环有扩大的趋势以阻碍原磁通量的减小C 、环有缩小的趋势以阻碍原磁通量的增大D 、环有扩大的趋势以阻碍原磁通量的增大4、右手定则5、比较电势的高低【例10】如图所示，螺线管中放有一根条形磁铁，当磁铁突然向左抽出时，A 点的电势比B 点的电势 ；当磁铁突然向右抽出时，A 点的电势比B 点的电势 。
高中物理电磁感应现象习题知识归纳总结附答案解析
高中物理电磁感应现象习题知识归纳总结附答案解析一、高中物理解题方法：电磁感应现象的两类情况1．某兴趣小组设计制作了一种磁悬浮列车模型，原理如图所示，PQ 和MN 是固定在水平地面上的两根足够长的平直导轨，导轨间分布着竖直（垂直纸面）方向等间距的匀强磁场1B 和2B ，二者方向相反．矩形金属框固定在实验车底部（车厢与金属框绝缘）．其中ad 边宽度与磁场间隔相等，当磁场1B 和2B 同时以速度0m 10s v =沿导轨向右匀速运动时，金属框受到磁场力，并带动实验车沿导轨运动．已知金属框垂直导轨的ab 边长0.1m L =m 、总电阻0.8R =Ω，列车与线框的总质量0.4kg m =，12 2.0T B B ==T ，悬浮状态下，实验车运动时受到恒定的阻力1h N ．（1）求实验车所能达到的最大速率；（2）实验车达到的最大速率后,某时刻让磁场立即停止运动,实验车运动20s 之后也停止运动，求实验车在这20s 内的通过的距离；（3）假设两磁场由静止开始向右做匀加速运动，当时间为24s t =时，发现实验车正在向右做匀加速直线运动，此时实验车的速度为m 2s v =，求由两磁场开始运动到实验车开始运动所需要的时间．【答案】(1)m 8s ；(2)120m ；(3)2s【解析】【分析】【详解】（1）实验车最大速率为m v 时相对磁场的切割速率为0m v v -，则此时线框所受的磁场力大小为2204-B L v v F R =（） 此时线框所受的磁场力与阻力平衡，得：F f =2m 028m/s 4fR v v B L =-= （2）磁场停止运动后，线圈中的电动势：2E BLv =线圈中的电流：E I R= 实验车所受的安培力：2F BIL =根据动量定理，实验车停止运动的过程：m F t ft mv ∑∆+=整理得：224m B L v t ft mv R∑∆+= 而v t x ∑∆=解得：120m x =（3）根据题意分析可得，为实现实验车最终沿水平方向做匀加速直线运动，其加速度必须与两磁场由静止开始做匀加速直线运动的加速度相同，设加速度为a ，则t 时刻金属线圈中的电动势 2)E BLat v =-（ 金属框中感应电流 2)BL at v I R-=（ 又因为安培力224)2B L at v F BIL R（-== 所以对试验车，由牛顿第二定律得 224)B L at v f ma R（--= 得 21.0m/s a =设从磁场运动到实验车起动需要时间为0t ，则0t 时刻金属线圈中的电动势002E BLat = 金属框中感应电流002BLat I R= 又因为安培力2200042B L at F BI L R== 对实验车，由牛顿第二定律得：0F f = 即2204B L at f R= 得：02s t =2．如图所示，一阻值为R 、边长为l 的匀质正方形导体线框abcd 位于竖直平面内，下方存在一系列高度均为l 的匀强磁场区，与线框平面垂直，各磁场区的上下边界及线框cd 边均磁场方向均与线框平面垂水平。
电磁感应现象压轴难题知识归纳总结及答案解析
电磁感应现象压轴难题知识归纳总结及答案解析一、高中物理解题方法：电磁感应现象的两类情况1．如图，光滑金属轨道POQ 、´´´P O Q 互相平行，间距为L ，其中´´O Q 和OQ 位于同一水平面内，PO 和´´P O 构成的平面与水平面成30°。
正方形线框ABCD 边长为L ，其中AB 边和CD 边质量均为m ，电阻均为r ，两端与轨道始终接触良好，导轨电阻不计。
BC 边和AD 边为绝缘轻杆，质量不计。
线框从斜轨上自静止开始下滑，开始时底边AB 与OO ´相距L 。
在水平轨道之间，´´MNN M 长方形区域分布着有竖直向上的匀强磁场，´OM O N L =>，´´N M 右侧区域分布着竖直向下的匀强磁场，这两处磁场的磁感应强度大小均为B 。
在右侧磁场区域内有一垂直轨道放置并被暂时锁定的导体杆EF ，其质量为m 电阻为r 。
锁定解除开关K 与M 点的距离为L ，不会阻隔导轨中的电流。
当线框AB 边经过开关K 时，EF 杆的锁定被解除，不计轨道转折处OO ´和锁定解除开关造成的机械能损耗。
（1）求整个线框刚到达水平面时的速度0v ； （2）求线框AB 边刚进入磁场时，AB 两端的电压U AB ； （3）求CD 边进入磁场时，线框的速度v ；（4）若线框AB 边尚未到达´´M N ，杆EF 就以速度23123B L v mr=离开M ´N ´右侧磁场区域，求此时线框的速度多大？【答案】（132gL 2）16BL gL 3）23323B L gL mr；（4）233223B L gL mr【解析】 【分析】 【详解】（1）由机械能守恒201sin 302sin 30022mgL mg L mv +=︒︒- 可得032v gL =（2）由法拉第电磁感应定律可知0E BLv =根据闭合电路欧姆定律可知032BLv I r =根据部分电路欧姆定律12AB U I r =⋅可得AB U =（3）线框进入磁场的过程中，由动量定理022BIL t mv mv -⋅∆=-又有232BL I t r ⋅∆=代入可得233B L v mr= （4）杆EF 解除锁定后，杆EF 向左运动，线框向右运动，线框总电流等于杆EF 上电流 对杆EF1BIL t m v ⋅∆=∆对线框22BIL t m v ⋅∆=⋅∆可得122v v ∆=∆整理得到2321123B L v v mr∆=∆=可得232223B L v v v mr=-∆=2．如图所示，两根竖直固定的足够长的金属导轨ad 和bc ，相距为L=10cm ；另外两根水平金属杆MN 和EF 可沿导轨无摩擦地滑动，MN 棒的质量均为m=0.2kg ，EF 棒的质量M =0.5kg ，在两导轨之间两棒的总电阻为R=0.2Ω（竖直金属导轨的电阻不计）；空间存在着垂直于导轨平面的匀强磁场，磁感应强度为B=5T ，磁场区域足够大；开始时MN 与EF 叠放在一起放置在水平绝缘平台上，现用一竖直向上的牵引力使MN 杆由静止开始匀加速上升，加速度大小为a =1m/s 2，试求：（1）前2s 时间内流过MN 杆的电量（设EF 杆还未离开水平绝缘平台）； （2）至少共经多长时间EF 杆能离开平台。
2022届高三物理一轮总复习：电磁感应题型归纳
高考物理总复习电磁感应题型归纳一、电磁感应中的电路及图像问题类型一、根据B t -图像的规律，选择E t -图像、I t -图像电磁感应中线圈面积不变、磁感应强度均匀变化，产生的感应电动势为S B E n n nSk t t φ∆∆===∆∆，磁感应强度的变化率B k t∆=∆是定值，感应电动势是定值， 感应电流E I R r=+就是一个定值，在I t -图像上就是水平直线。
例1、矩形导线框abcd 固定在匀强磁场中，磁感线的方向与导线框所在平面垂直，规定磁场的正方向垂直纸面向里，磁感应强度B 随时间变化的规律如图所示。
若规定顺时针方向为感应电流I 的正方向，下列各图中正确的是（ ）【思路点拨】磁感应强度的变化率为定值，感应电动势电流即为定值。
应用楞次定律“增反减同”逐段判断电流的方向，同一个斜率电流方向、大小均相同。
【答案】D 【解析】根据法拉第电磁感应定律，S B E nn t t φ∆∆==∆∆，导线框面积不变，B t∆∆为一定值，感应电动势也为定值，感应电流也为定值，所以A 错误。
0-1s 磁感应强度随时间增大，根据楞次定律，感应电流的方向为逆时针，为负，C 错误。
1-3s 斜率相同即B t ∆∆相同为负，与第一段的B t∆∆大小相等，感应电动势、感应电流大小相等，方向相反，为顺时针方向，为正，所以B 错误，D 正确。
【总结升华】斜率是一个定值，要灵活应用法拉第电磁感应定律（这里定性分析）。
1-3s 可以分段分析判断感应电流的方向，速度太慢，这里充分应用1-2s 和2-3s 是同一个斜率, 感应电动势、感应电流大小相等方向相同，概念清晰，解题速度快。
类型二 选择E t -图像、U t -图像、I t -图像或E －x 图像、U －x 图像和I －x 图像例2、如图所示，一个菱形的导体线框沿着自己的对角线匀速运动，穿过具有一定宽度的匀强磁场区域，已知对角线AC 的长度为磁场宽度的两倍且与磁场边界垂直．下面对于线框中感应电流随时间变化的图象(电流以ABCD 顺序流向为正方向，从C 点进入磁场开始计时)正确的是 ( )【思路点拨】先根据楞次定律判断感应电流的方向，再结合切割产生的感应电动势公式判断感应电动势的变化，从而结合闭合电路欧姆定律判断感应电流的变化．解决本题的关键掌握楞次定律判断感应电流的方向，以及知道在切割产生的感应电动势公式E=BLv中，L为有效长度．【答案】B【解析】线圈在进磁场的过程中，根据楞次定律可知，感应电流的方向为ABCD方向，即为正值，在出磁场的过程中，根据楞次定律知，感应电流的方向为ADCBA，即为负值．在线圈进入磁场的前一半的过程中，切割的有效长度均匀增大，感应电动势均匀增大，则感应电流均匀增大，在线圈进入磁场的后一半过程中，切割的有效长度均匀减小，感应电动势均匀减小，则感应电流均匀减小；在线圈出磁场的前一半的过程中，切割的有效长度均匀增大，感应电流均匀增大，在线圈出磁场的后一半的过程中，切割的有效长度均匀减小，感应电流均匀减小．故B正确，A、C、D错误．故选：B．【变式】一正方形闭合导线框abcd ，边长L=0.1m ，各边电阻为1Ω，bc 边位于x 轴上，在x 轴原点O 右方有宽L=0.1m 、磁感应强度为1T 、方向垂直纸面向里的匀强磁场区域，如图所示，当线框以恒定速度4m/s 沿x 轴正方向穿越磁场区域过程中，下面4个图可正确表示线框进入到穿出磁场过程中，ab 边两端电势差ab U 随位置变化情况的是（ ）【答案】B 【解析】由题知ab 边进入磁场做切割磁感线运动时，据闭合电路知识，3330.344ab BLv U I R R BLv V R =⋅=⋅==，且a 点电势高于b 点电势，同理ab 边出磁场后cd 边进入磁场做切割磁感线运动，10.14ab U BLv V ==，a 点电势高于b 点电势，故B正确，A 、C 、D 错误。
电磁感应中的常见题型
电磁感应中的常见题型一、电磁感应与力学的综合问题解决电磁感应中的力学问题，不仅要应用电磁学中的有关规律，如楞次定律、法拉第电磁感应定律、左手定则、右手定则、安培力的计算公式等，还要应用力学中的有关规律，如牛顿运动定律、动能定理、机械能守恒定律等。
这类问题涉及力电的综合应用，仍是以牛顿运动定律为核心，研究运动和力的关系，对同学们的分析综合能力和推理判断能力有较高的要求。
(1)解答电磁感应中的力学问题的基本思路：受力分析→运动分析→变化趋势→确定运动过程和最终的稳定状态→由牛顿第二定律列方程求解。
如图所示。
(2)对杆、棒或线圈的处理方法：①杆、棒或线圈等导体在磁场中切割磁感线运动时要受到安培力的作用，而安培力的大小又决定于感应电流的大小，因此安培力、加速度、速度等物理量相互影响、相互制约，同时发生变化；要分析其变化规律，可按照如下框图所示思路进行分析。
②线圈在磁场中运动时，由于其各边均可切割磁感线并受到安培力的作用，因此变化更多，比杆、棒类问题更为复杂。
由于线圈各边所在位置的磁感应强度大小、方向可能不同，分析时一定要注意线圈各边上产生的电动势的大小、方向，在此基础上对各边电动势求代数和，从而求出感应电流。
[例1]如图所示，间距l＝0.3 m的平行金属导轨a1b1c1和a2b2c2分别固定在两个竖直面内，在水平面a1b1b2a2区域内和倾角θ＝37°的斜面c1b1b2c2区域内分别有磁感应强度B1＝0.4 T、方向竖直向上和B2＝1 T、方向垂直于斜面向上的匀强磁场。
电阻R＝0.3 Ω、质量m1＝0.1 kg、长为l的相同导体杆K、S、Q分别放置在导轨上，S杆的两端固定在b1、b2点，K、Q杆可沿导轨无摩擦滑动且始终接触良好。
一端系于K杆中点的轻绳平行于导轨绕过轻质定滑轮自然下垂，绳上穿有质量m2＝0.05 kg的小环。
已知小环以a＝6 m/s2的加速度沿绳下滑，K杆保持静止，Q杆在垂直于杆且沿斜面向下的拉力F作用下匀速运动。
电磁感应常见题型
电磁感应的常见题型一．电势高低的判断：方法：找准电源，电源内部电流由负极流到正极例题：如图所示，两块水平放置的金属板距离为d，用导线与一个n匝的线圈连接，线圈置于方向竖直向上的变化磁场B中，两板间有一个质量为m、电量为+q的油滴处于静止状态，则线圈中的磁场B的变化情况和磁通量变化率分别是（）A、正在增加，B、正在减弱，C、正在增加D、正在减弱，判断上下极板电势的高低练习：2012年11月24日，中国的歼－15战机成功在“辽宁号”航母上起降，使中国真正拥有了自己的航母．由于地磁场的存在，飞机在一定高度水平飞行时，其机翼就会切割磁感线，机翼的两端之间会有一定的电势差．则从飞行员的角度看，机翼左端的电势比右端的电势( B )A．低 B．高C．相等 D．以上情况都有可能二．再次感应问题：例题：如图所示，水平放置的两条光滑轨道上有可自由移动的金属棒PQ、MN，当PQ在外力作用下运动时，MN在磁场力作用下向右运动，则PQ所做的运动可能是（）A．向右匀加速运动 B．向左匀加速运动C．向右匀减速运动 D．向左匀减速运动练习1：如图所示，在匀强磁场中，放有一与线圈D相连接的平行导轨，要使放在线圈D中的线圈A（A、D两线圈同心共面）各处受到沿半径方向指向圆心的力，金属棒MN的运动情况可能是（）A.加速向右B.加速向左C.减速向右D.减速向左练习2：如图所示，金属导轨上的导体棒ab在匀强磁场中沿导轨做下列哪些运动时，铜制闭合线圈c将被螺旋管吸引( C )A.向右匀速运动B.向左做匀速运动C.向右做减速运动D.向右加速运动练习3：如图所示装置中，cd杆原来静止.当ab 杆做如下那些运动时，cd杆将向右移动（BD）A.向右匀速运动B.向右加速运动C.向左加速运动D.向左减速运三．电磁感应中电路问题：思路：找电源------画等效电路图-------I=E/R+r求出感应电流------由串并联知识和电学知识求未知物理量\例题1：水平轨道，B=1T,L=1m，v=4m/s，ab在水平外力的作用下匀速运动，求：（1）感应电动势和感应电流，判断ab电势的高低（2）外力的大小变式1：在范围足够大，方向竖直向下的匀强磁场中，B=0.2T.有一水平放置的光滑框架，宽度L=0.4m,框架上放置一质量为0.05kg,电阻为1欧的金属杆cd.框架电阻不计，若杆cd以恒定加速度a=2m/s,由静止开始做匀变速运动，求在5s内平均感应电动势是多少？第5s末回路的电流多大？第5s末作用在杆cd上的水平外力多大？变式2：如题18图所示，在一磁感应强度B＝0.5T的匀强磁场中，垂直于磁场方向水平放置着两根相距为h＝0.1m的平行金属导轨MN与PQ，导轨的电阻忽略不计．在两根导轨的端点N、Q之间连接一阻值R＝0.3Ω的电阻，导轨上跨放着一根长为L＝0.2m，每米长电阻r＝2.0Ω/m 的金属棒ab，金属棒与导轨正交，交点为c、d。
(完整版)电磁感应中的各种题型(习题,答案)
电磁感应中的各种题型一．电磁感应中的“双杆问题”电磁感应中“双杆问题”是学科内部综合的问题，涉及到电磁感应、安培力、牛顿运动定律和动量定理、动量守恒定律及能量守恒定律等1.“双杆”向相反方向做匀速运动：当两杆分别向相反方向运动时，相当于两个电池正向串联。
[例1] 两根相距d=0.20m的平行金属长导轨固定在同一水平面内，并处于竖直方向的匀强磁场中，磁场的磁感应强度B=0.2T，导轨上面横放着两条金属细杆，构成矩形回路，每条金属细杆的电阻为r=0.25Ω，回路中其余部分的电阻可不计。
已知两金属细杆在平行于导轨的拉力的作用下沿导轨朝相反方向匀速平移，速度大小都是v=5.0m/s，如图所示，不计导轨上的摩擦。
（1）求作用于每条金属细杆的拉力的大小。
（2）求两金属细杆在间距增加0.40m的滑动过程中共产生的热量。
2.“双杆”同向运动，但一杆加速另一杆减速：当两杆分别沿相同方向运动时，相当于两个电池反向串联。
[例2] 两根足够长的固定的平行金属导轨位于同一水平面内，两导轨间的距离为L。
导轨上面横放着两根导体棒ab和cd，构成矩形回路，如图所示。
两根导体棒的质量皆为m，电阻皆为R，回路中其余部分的电阻可不计。
在整个导轨平面内都有竖直向上的匀强磁场，磁感应强度为B。
设两导体棒均可沿导轨无摩擦地滑行。
开始时，棒cd静止，棒ab有指向棒cd 的初速度v0。
若两导体棒在运动中始终不接触，求：（1）在运动中产生的焦耳热最多是多少。
（2）当ab棒的速度变为初速度的3/4时，cd棒的加速度是多少？3. “双杆”中两杆都做同方向上的加速运动。
：“双杆”中的一杆在外力作用下做加速运动，另一杆在安培力作用下做加速运动，最终两杆以同样加速度做匀加速直线运动。
[例3]（2003年全国理综卷）如图所示，两根平行的金属导轨，固定在同一水平面上，磁感应强度B=0.50T的匀强磁场与导轨所在平面垂直，导轨的电阻很小，可忽略不计。
导轨间的距离l=0.20m。
高中物理电磁感应现象习题知识归纳总结及答案解析
高中物理电磁感应现象习题知识归纳总结及答案解析一、高中物理解题方法：电磁感应现象的两类情况1．如图所示，质量为4m 的物块与边长为L 、质量为m 、阻值为R 的正方形金属线圈abcd 由绕过轻质光滑定滑轮的绝缘细线相连，已知细线与斜面平行，物块放在光滑且足够长的固定斜面上，斜面倾角为300。
垂直纸面向里的匀强磁场的磁感应强度为B ，磁场上下边缘的高度为L ，上边界距离滑轮足够远，线圈ab 边距离磁场下边界的距离也为L 。
现将物块由静止释放，已知线圈cd 边出磁场前线圈已经做匀速直线运动，不计空气阻力，重力加速度为g ，求：（1）线圈刚进入磁场时ab 两点的电势差大小 （2）线圈通过磁场的过程中产生的热量【答案】（1）3245ab U BL gL =；（2）32244532m g R Q mgL B L =-【解析】 【详解】（1）从开始运动到ab 边刚进入磁场，根据机械能守恒定律可得214sin 30(4)2mgL mgL m m v =++，25v gL =应电动势E BLv =，此时ab 边相当于是电源，感应电流的方向为badcb ，a 为正极，b 为负极，所以ab 的电势差等于电路的路端电压，可得332445ab U E gL == （2）线圈cd 边出磁场前线圈已经做匀速直线运动，所以线圈和物块均合外力为0，可得绳子的拉力为2mg ，线圈受的安培力为mg ，所以线圈匀速的速度满足22mB L v mg R=，从ab 边刚进入磁场到cd 边刚离开磁场，根据能量守恒定律可知2143sin 3(4)2m mg L mgL m m v Q θ=+++，32244532m g R Q mgL B L =-2．如图，POQ 是折成60°角的固定于竖直平面内的光滑金属导轨，导轨关于竖直轴线对称，OP ＝OQ ＝L .整个装置处在垂直导轨平面向里的足够大的匀强磁场中，磁感应强度随时间变化规律为B ＝B 0－kt (其中k 为大于0的常数)．一质量为m 、长为L 、电阻为R 、粗细均匀的导体棒锁定于OP 、OQ 的中点a 、b 位置．当磁感应强度变为12B 0后保持不变，同时将导体棒解除锁定，导体棒向下运动，离开导轨时的速度为v .导体棒与导轨始终保持良好接触，导轨电阻不计，重力加速度为g .求导体棒： (1)解除锁定前回路中电流的大小及方向； (2)滑到导轨末端时的加速度大小； (3)运动过程中产生的焦耳热．【答案】⑴23kL ，顺时针方向或b→a ；⑵g －2204B L v mR ；⑶【解析】 【分析】 【详解】⑴导体棒被锁定前，闭合回路的面积不变，B t∆∆＝k 由法拉第电磁感应定律知：E ＝t Φ∆∆＝B S t ∆∆＝23kL 由闭合电路欧姆定律知：I ＝E R 总＝23kL由楞次定律知，感应电流的方向：顺时针方向或b→a ⑵导体棒刚离开导轨时受力如图所示根据法拉第电磁感应定律有：E ＝012B Lv 根据闭合电路欧姆定律知：I ＝E R根据安培力公式有：F ＝012ILB 解得：F ＝012ILB 由牛顿第二定律知：mg －F ＝ma解得：a ＝g －2204B L vR⑶由能量守恒知：mgh ＝212mv ＋Q 由几何关系有：h ＝3L 解得：Q ＝34mgL －212mv3．如图所示，MN 、PQ 为足够长的平行金属导轨．间距L=0.50m ，导轨平面与水平面间夹角θ=37°，N 、Q 间连接一个电阻R=5.0Ω，匀强磁场垂直于导轨平面向上，磁感应强度B=1.0T ．将一根质量m=0.05kg 的金属棒放在导轨的ab 位置，金属棒及导轨的电阻不计．现由静止释放金属棒，金属棒沿导轨向下运动过程中始终与导轨垂直，且与导轨接触良好．已知金属棒与导轨间的动摩擦因数0.50μ=，当金属棒滑至cd 处时，其速度大小开始保持不变，位置cd 与ab 之间的距离 2.0m s =．已知210m/s g =， sin370.60︒=，cos370.80︒=．求：（1）金属棒沿导轨开始下滑时的加速度大小； （2）金属棒达到cd 处的速度大小；（3）金属棒由位置ab 运动到cd 的过程中，电阻R 产生的热量． 【答案】（1）22.0/a m s = （2） 2.0/v m s = （3）0.10Q J = 【解析】 【分析】根据牛顿第二定律求加速度，根据平衡条件求金属棒速度大小，由能量守恒求电阻R 上产生的热量； 【详解】（1）设金属杆的加速度大小a ，则sin cos mg mg ma θμθ-= 解得22.0m/s a =（2）设金属棒达到cd 位置时速度大小为V ，电流为I ，金属棒受力平衡，有sin cos mg BIL mg θμθ=+BLvI R=解得： 2.0m/s V =．（3）设金属棒从ab 运动到cd 的过程中，电阻R 上产生的热量为Q ，由能量守恒，有21sin cos 2mgs mv mgs Q θμθ⋅=+⋅+ 解得：0.10J Q =4．如图(a)所示，平行长直金属导轨水平放置，间距L ＝0.4 m ．导轨右端接有阻值R ＝1 Ω的电阻，导体棒垂直放置在导轨上，且接触良好．导体棒及导轨的电阻均不计，导轨间正方形区域abcd 内有方向竖直向下的匀强磁场，bd 连线与导轨垂直，长度也为L .从0时刻开始，磁感应强度B 的大小随时间t 变化，规律如图(b)所示；同一时刻，棒从导轨左端开始向右匀速运动，1 s 后刚好进入磁场．若使棒在导轨上始终以速度v ＝1 m/s 做直线运动，求：(1)棒进入磁场前，回路中的电动势E 大小；(2)棒在运动过程中受到的最大安培力F ，以及棒通过三角形abd 区域时电流I 与时间t 的关系式．【答案】(1)0.04 V ； (2)0.04 N ， I ＝22Bv tR；【解析】 【分析】 【详解】⑴在棒进入磁场前，由于正方形区域abcd 内磁场磁感应强度B 的变化，使回路中产生感应电动势和感应电流，根据法拉第电磁感应定律可知，在棒进入磁场前回路中的电动势为E ＝＝0.04V⑵当棒进入磁场时，磁场磁感应强度B ＝0.5T 恒定不变，此时由于导体棒做切割磁感线运动，使回路中产生感应电动势和感应电流，根据法拉第电磁感应定律可知，回路中的电动势为：e ＝Blv ，当棒与bd 重合时，切割有效长度l ＝L ，达到最大，即感应电动势也达到最大e m ＝BLv ＝0.2V ＞E ＝0.04V根据闭合电路欧姆定律可知，回路中的感应电流最大为：i m ＝＝0.2A根据安培力大小计算公式可知，棒在运动过程中受到的最大安培力为：F m ＝i m LB ＝0.04N 在棒通过三角形abd 区域时，切割有效长度l ＝2v （t －1）（其中，1s≤t≤＋1s ） 综合上述分析可知，回路中的感应电流为：i ＝＝（其中，1s≤t≤＋1s ）即：i ＝t －1（其中，1s≤t≤1.2s ） 【点睛】注意区分感生电动势与动生电动势的不同计算方法，充分理解B-t 图象的含义．5．如图所示，“＜”型光滑长轨道固定在水平面内，电阻不计．轨道中间存在垂直水平面向下的匀强磁场，磁感应强度B ．一根质量m 、单位长度电阻R 0的金属杆，与轨道成45°位置放置在轨道上，从静止起在水平拉力作用下从轨道的左端O 点出发，向右做加速度大小为a 的匀加速直线运动，经过位移L ．求： (1)金属杆前进L 过程中的平均感应电动势．(2)已知金属杆前进L 过程中水平拉力做功W ．若改变水平拉力的大小，以4a 大小的加速度重复上述前进L 的过程，水平拉力做功多少？(3)若改用水平恒力F 由静止起从轨道的左端O 点拉动金属杆，到金属杆速度达到最大值v m 时产生热量．（F 与v m 为已知量）(4)试分析(3)问中，当金属杆速度达到最大后，是维持最大速度匀速直线运动还是做减速运动？【答案】(1)22aBL LW +2maL (3)2202122-m m F R mv B v (4)当金属杆速度达到最大后，将做减速运动 【解析】 【详解】(1)由位移﹣速度公式得2aL =v 2﹣0所以前进L 时的速度为v 2aL前进L 过程需时t =2=vaLa 由法拉第电磁感应定律有：tE ∆Φ=∆ =212222B L LB S a BL t L aL ⨯⨯⨯∆==∆(2)以加速度a 前进L 过程，合外力做功W +W 安=maL所以W 安=maL ﹣W以加速度4a 前进L 时速度为'=v =2v合外力做功W F ′+W 安′=4maL由22A B L vF BIL R==可知，位移相同时：F A ′=2F A则前进L 过程W 安′=2W 安所以W F ′=4maL ﹣2W 安=2W +2maL(3)设金属杆在水平恒力作用下前进d 时F A =F ，达到最大速度，由几何关系可知，接入电路的杆的有效长度为2d ，则220(2)2⨯===⨯mA B d v F BIl F R d所以d=22mFR B v 由动能定理有212-=m Fd Q mv 所以：Q =Fd ﹣222021122=2-m m m F R mv mv B v (4)根据安培力表达式，假设维持匀速，速度不变而位移增大，安培力增大，则加速度一定会为负值，与匀速运动的假设矛盾，所以做减速运动。
电磁感应现象中的常见题型汇总(很全很细)---精华版
电磁感应现象的常见题型分析汇总（很全）命题演变“轨道+导棒”模型类试题命题的“基本道具”：导轨、金属棒、磁场，其变化点有： 1.图像 2．导轨（1）轨道的形状：常见轨道的形状为U 形，还可以为圆形、三角形、三角函数图形等；（2）轨道的闭合性：轨道本身可以不闭合，也可闭合；（3）轨道电阻：不计、均匀分布或部分有电阻、串上外电阻；（4）轨道的放置：水平、竖直、倾斜放置等等． 理图像是一种形象直观的“语言”，它能很好地考查考生的推理能力和分析、解决问题的能力，下面我们一起来看一看图像在电磁感应中常见的几种应用。
一、反映感应电流强度随时间的变化规律例1如图1—1，一宽40cm 的匀强磁场区域，磁场方向垂直纸面向里。
一边长为20cm 的正方形导线框位于纸面内，以垂直于磁场边界的恒定速度v=20cm/s 通过磁场区域，在运动过程中，线框有一边始 终与磁场区域的边界平行。
取它刚进入磁场的时刻t=0，在图 1-2所示的下列图线中，正确反映感应电流强度随时间变化规律的是（ ）分析与解 本题要求能正确分解线框的运动过程（包括部分进入、全部进入、部分离开、全部离开），分析运动过程中的电磁感应现象，确定感应电流的大小和方向。
线框在进入磁场的过程中，线框的右边作切割磁感线运动，产生感应电动势，从而在整个回路中产生感应电流，由于线框作匀速直线运动，其感应电流的大小是恒定的，由右手定则，可判断感应电流的方向是逆时针的，该过程的持续时间为t=(20/20)s=1s 。
线框全部进入磁场以后，左右两条边同时作切割磁感线运动，产生反向的感应电动势，相当于两个相同的电池反向连接，以致回路的总感应电动势为零，电流为零，该过程的时间也为1s 。
而当线框部分离开磁场时，只有线框的左边作切割磁感线运动，感应电流的大小与部分进入时相同，但方向变为顺时针，历时也为1s 。
正确答案：C← → 图1—1图1—2评注 （1）线框运动过程分析和电磁感应的过程是密切关联的，应借助于运动过程的分析来深化对电磁感应过程的分析；（2）运用E=Blv 求得的是闭合回路一部分产生的感例2在磁棒自远处匀速沿一圆形线圈的轴线运动，并穿过 线圈向远处而去，如图2—1所示，则下列图2—2中较正确反 映线圈中电流i 与时间t 关系的是（线圈中电流以图示箭头为正方向）（ ）分析与解 本题要求通过图像对感应电流进行描述，具体思路为：先运用楞次定律判断磁铁穿过线圈时，线圈中的感应电流的情况，再提取图像中的关键信息进行判断。
高中物理【电磁感应】专题分类典型题(带解析)
高中物理电磁感应专题分类题型一、【电磁感应现象楞次定律】典型题1.如图所示，两个单匝线圈a、b的半径分别为r和2r.圆形匀强磁场B的边缘恰好与a线圈重合，则穿过a、b 两线圈的磁通量之比为()A．1∶1B．1∶2C．1∶4 D．4∶1解析：选A．磁通量Φ＝B·S，其中B为磁感应强度，S为与B垂直的有效面积．因为是同一磁场，B相同，且有效面积相同，S a＝S b，故Φa＝Φb.选项A正确．2.如图所示，两个相同的轻质铝环套在一根水平光滑绝缘杆上，当一条形磁铁向左运动靠近两环时，两环的运动情况是()A．同时向左运动，间距增大B．同时向左运动，间距减小C．同时向右运动，间距减小D．同时向右运动，间距增大解析：选B．根据“来拒去留”可知，两环同时向左运动，又因两环中产生同向的感应电流，相互吸引，且右环受磁铁的排斥作用较大，故两环间距又减小，B正确．3.如图，一圆形金属环与两固定的平行长直导线在同一竖直平面内，环的圆心与两导线距离相等，环的直径小于两导线间距．两导线中通有大小相等、方向向下的恒定电流．若()A．金属环向上运动，则环上的感应电流方向为顺时针方向B．金属环向下运动，则环上的感应电流方向为顺时针方向C．金属环向左侧直导线靠近，则环上的感应电流方向为逆时针方向D．金属环向右侧直导线靠近，则环上的感应电流方向为逆时针方向解析：选D．当金属环上下移动时，穿过环的磁通量不发生变化，根据楞次定律，没有感应电流产生，选项A、B错误；当金属环向左移动时，穿过环的磁通量垂直纸面向外且增加，根据楞次定律可知，环上产生顺时针方向的感应电流，故选项C错误；当金属环向右移动时，穿过环的磁通量垂直纸面向里且增加，根据楞次定律可知，环上产生逆时针方向的感应电流，故选项D正确．4.如图，在一根竖直放置的铜管的正上方某处从静止开始释放一个强磁体，在强磁体沿着铜管中心轴线穿过铜管的整个过程中，不计空气阻力，那么()A．由于铜是非磁性材料，故强磁体运动的加速度始终等于重力加速度B．由于铜是金属材料，能够被磁化，使得强磁体进入铜管时加速度大于重力加速度，离开铜管时加速度小于重力加速度C．由于铜是金属材料，在强磁体穿过铜管的整个过程中，铜管中都有感应电流，加速度始终小于重力加速度D．由于铜是金属材料，铜管可视为闭合回路，强磁体进入和离开铜管时产生感应电流，在进入和离开铜管时加速度都小于重力加速度，但在铜管内部时加速度等于重力加速度解析：选C．铜是非磁性材料，不能够被磁化，B错误；铜是金属材料，在强磁体穿过铜管的整个过程中，铜管始终切割磁感线，铜管中都有感应电流，强磁体受到向上的磁场力，加速度始终小于重力加速度，C正确，A、D错误．5．(多选)如图所示，两个线圈绕在同一根铁芯上，其中一线圈通过开关与电源连接，另一线圈与远处沿南北方向水平放置在纸面内的直导线连接成回路．将一小磁针悬挂在直导线正上方，开关未闭合时小磁针处于静止状态．下列说法正确的是()A．开关闭合后的瞬间，小磁针的N极朝垂直纸面向里的方向转动B．开关闭合并保持一段时间后，小磁针的N极指向垂直纸面向里的方向C．开关闭合并保持一段时间后，小磁针的N极指向垂直纸面向外的方向D．开关闭合并保持一段时间再断开后的瞬间，小磁针的N极朝垂直纸面向外的方向转动解析：选AD．由电路可知，开关闭合瞬间，右侧线圈环绕部分的电流向下，由安培定则可知，铁芯中产生水平向右的磁场，由楞次定律可知，左侧线圈环绕部分产生向上的电流，则直导线中的电流方向由南向北，由安培定则可知，直导线在小磁针所在位置产生垂直纸面向里的磁场，则小磁针的N极朝垂直纸面向里的方向转动，A正确；开关闭合并保持一段时间后，穿过左侧线圈的磁通量不变，则左侧线圈中的感应电流为零，直导线不产生磁场，则小磁针静止不动，B、C错误；开关闭合并保持一段时间再断开后的瞬间，穿过左侧线圈向右的磁通量减少，则由楞次定律可知，左侧线圈环绕部分产生向下的感应电流，则流过直导线的电流方向由北向南，直导线在小磁针所在处产生垂直纸面向外的磁场，则小磁针的N极朝垂直纸面向外的方向转动，D正确．6．(多选)如图a，螺线管内有平行于轴线的外加匀强磁场，以图中箭头所示方向为其正方向．螺线管与导线框abcd相连，导线框内有一小金属圆环L，圆环与导线框在同一平面内．当螺线管内的磁感应强度B随时间按图b 所示规律变化时()A．在t1～t2时间内，L有收缩趋势B．在t2～t3时间内，L有扩张趋势C．在t2～t3时间内，L内有逆时针方向的感应电流D．在t3～t4时间内，L内有顺时针方向的感应电流解析：选AD．L收缩还是扩张取决于螺线管中产生感应电流的变化情况，t1～t2磁通量的变化率增大，感应电流变大，abcd线框内磁通量变大，L有收缩的趋势，A选项正确；t2～t3时间内磁通量的变化率为常数，产生的感应电流恒定不变，abcd线框内磁感应强度不变，L没有电流，也就没有扩张趋势，B、C选项错误；根据楞次定律，t3～t4时间内由于螺线管内磁通量变化引起的感应电流在线框中为dcba方向并减小，L线圈中原磁场的方向垂直于纸面向里且磁感应强度大小减小，根据楞次定律得L中的感应电流方向为顺时针方向，D选项正确．7.如图为一种早期发电机原理示意图，该发电机由固定的圆形线圈和一对用铁芯连接的圆柱形磁铁构成，两磁极相对于线圈平面对称，在磁极绕转轴匀速转动过程中，磁极中心在线圈平面上的投影沿圆弧XOY运动，(O是线圈中心)．则()A．从X到O，电流由E经G流向F，线圈的面积有收缩的趋势B．从X到O，电流由F经G流向E，线圈的面积有扩张的趋势C．从O到Y，电流由F经G流向E，线圈的面积有收缩的趋势D．从O到Y，电流由E经G流向F，线圈的面积有扩张的趋势解析：选D．在磁极绕转轴从X到O匀速转动中，穿过线圈平面的磁通量向上增大，根据楞次定律可知线圈中产生顺时针方向的感应电流，电流由F经G流向E；线圈的每部分受到指向圆心的安培力，线圈的面积有收缩的趋势，故A、B项错误；在磁极绕转轴从O到Y匀速转动中，穿过线圈平面的磁通量向上减小，根据楞次定律可知线圈中产生逆时针方向的感应电流，电流由E经G流向F；线圈的每部分受到背离圆心的安培力，所以线圈的面积有扩张的趋势，故C项错误，D项正确．8．如图甲所示，水平面上的平行导轨MN、PQ上放着两根导体棒ab、cd，两棒中间用绝缘丝线系住．开始时匀强磁场垂直于纸面向里，磁感应强度B随时间t的变化如图乙所示，I和F T分别表示流过导体棒中的电流和丝线的拉力(不计电流之间的相互作用力)，则在t0时刻()A．I＝0，F T＝0 B．I＝0，F T≠0C．I≠0，F T＝0 D．I≠0，F T≠0解析：选C．t0时刻，磁场变化，磁通量变化，故I≠0；由于B＝0，故ab、cd所受安培力均为零，丝线的拉力为零，C项正确．9.如图所示，AOC是光滑的金属导轨，电阻不计，AO沿竖直方向，OC沿水平方向；PQ是金属直杆，电阻为R，几乎竖直斜靠在导轨AO上，由静止开始在重力作用下运动，运动过程中P、Q端始终在金属导轨AOC上；空间存在着垂直纸面向外的匀强磁场，则在PQ杆从开始滑动到P端滑到OC的过程中，PQ中感应电流的方向()A．始终是由P→QB．始终是由Q→PC．先是由P→Q，后是由Q→PD．先是由Q→P，后是由P→Q解析：选C．在PQ杆滑动的过程中，△POQ的面积先增大后减小，穿过△POQ的磁通量先增加后减少，根据楞次定律可知，感应电流的方向先是由P→Q，后是由Q→P，C正确．10.如图所示，质量为m的铜质小闭合线圈静置于粗糙水平桌面上．当一个竖直放置的条形磁铁贴近线圈，沿线圈中线由左至右从线圈正上方等高、匀速经过时，线圈始终保持不动．则关于线圈在此过程中受到的支持力F N 和摩擦力F f的情况，以下判断正确的是()A．F N先大于mg，后小于mgB．F N一直大于mgC．F f先向左，后向右D．线圈中的电流方向始终不变解析：选A．当磁铁靠近线圈时，穿过线圈的磁通量增加，线圈中产生感应电流，线圈受到磁铁的安培力作用，根据楞次定律可知，线圈受到的安培力斜向右下方，则线圈对桌面的压力增大，即F N大于mg，线圈相对桌面有向右运动趋势，受到桌面向左的静摩擦力．当磁铁远离线圈时，穿过线圈的磁通量减小，同理，根据楞次定律可知，线圈受到的安培力斜向右上方，则线圈对桌面的压力减小，即F N小于mg，线圈相对桌面有向右运动趋势，受到桌面向左的静摩擦力．综上可知，F N先大于mg，后小于mg，F f始终向左，故选项B、C错误，A正确；当磁铁靠近线圈时，穿过线圈向下的磁通量增加，线圈中产生感应电流从上向下看是逆时针方向；当磁铁远离线圈时，穿过线圈向下的磁通量减小，线圈中产生感应电流从上向下看是顺时针方向，故选项D错误．11.自1932年磁单极子概念被狄拉克提出以来，不管是理论物理学家还是实验物理学家都一直在努力寻找，但迄今仍然没能找到它们存在的确凿证据．近年来，一些凝聚态物理学家找到了磁单极子存在的有力证据，并通过磁单极子的集体激发行为解释了一些新颖的物理现象，这使得磁单极子艰难的探索之路出现了一丝曙光．如果一个只有N极的磁单极子从上向下穿过如图所示的闭合超导线圈，则从上向下看，这个线圈中将出现()A．先是逆时针方向，然后是顺时针方向的感应电流B．先是顺时针方向，然后是逆时针方向的感应电流C．逆时针方向的持续流动的感应电流D．顺时针方向的持续流动的感应电流解析：选C．N极磁单极子穿过超导线圈的过程中，当磁单极子靠近线圈时，穿过线圈的磁通量增加，且磁场方向从上向下，所以由楞次定律可知感应电流方向为逆时针；当磁单极子远离线圈时，穿过线圈的磁通量减小，且磁场方向从下向上，所以由楞次定律可知感应电流方向为逆时针．因此线圈中产生的感应电流方向不变．由于超导线圈中没有电阻，因此感应电流将长期维持下去，故A、B、D错误，C正确．12. (多选)如图是生产中常用的一种延时继电器的示意图，铁芯上有两个线圈A和B(构成电磁铁)，线圈A跟电源连接，线圈B的两端接在一起，构成一个闭合回路．下列说法正确的是()A．闭合开关S时，B中产生与图示方向相同的感应电流B．闭合开关S时，B中产生与图示方向相反的感应电流C．断开开关S时，电磁铁会继续吸住衔铁D一小段时间D．断开开关S时，弹簧K立即将衔铁D拉起解析：选BC．由题意可知，闭合S后，线圈A中产生磁场，穿过线圈B的磁通量要增加，根据楞次定律及右手螺旋定则可知，B中产生与图示方向相反的感应电流，故A错误，B正确；断开S，回路电流减小，铁芯中磁场减小，由楞次定律及右手螺旋定则可知，线圈B产生图示方向的电流，减缓磁场减小的趋势，电磁铁会继续吸住衔铁D 一小段时间，故C 正确，D 错误．13．(山东省2020等级考试)(多选)竖直放置的长直密绕螺线管接入如图甲所示的电路中，通有俯视顺时针方向的电流，其大小按图乙所示的规律变化．螺线管内中间位置固定有一水平放置的硬质闭合金属小圆环(未画出)，圆环轴线与螺线管轴线重合．下列说法正确的是( )A ．t ＝T 4时刻，圆环有扩张的趋势B ．t ＝T 4时刻，圆环有收缩的趋势 C ．t ＝T 4和t ＝3T 4时刻，圆环内的感应电流大小相等 D ．t ＝3T 4时刻，圆环内有俯视逆时针方向的感应电流 解析：选BC ．t ＝T 4时刻，线圈中通有顺时针逐渐增大的电流，则线圈中由电流产生的磁场向下且逐渐增加．由楞次定律可知，圆环有收缩的趋势．A 错误，B 正确；t ＝3T 4时刻，线圈中通有顺时针逐渐减小的电流，则线圈中由电流产生的磁场向下且逐渐减小，由楞次定律可知，圆环中的感应电流为顺时针，D 错误；t ＝T 4和t ＝3T 4时刻，线圈中电流的变化率一致，即由线圈电流产生的磁场变化率一致，则圆环中的感应电流大小相等，C 正确．14.如图所示，在一有界匀强磁场中放一电阻不计的平行金属导轨，虚线为有界磁场的左边界，导轨跟圆形线圈M 相接，图中线圈N 与线圈M 共面、彼此绝缘，且两线圈的圆心重合，半径R M <R N .在磁场中垂直于导轨放置一根导体棒ab ，已知磁场垂直于导轨所在平面向外．欲使线圈N 有收缩的趋势，下列说法正确的是( )A ．导体棒可能沿导轨向左做加速运动B ．导体棒可能沿导轨向右做加速运动C ．导体棒可能沿导轨向左做减速运动D ．导体棒可能沿导轨向左做匀速运动解析：选C ．导体棒ab 加速向左运动时，导体棒ab 中产生的感应电动势和感应电流增加，由右手定则判断知ab 中电流方向由b →a ，根据安培定则可知M 产生的磁场方向垂直纸面向外，穿过N 的磁通量增大，线圈面积越大抵消的磁感线越多，所以线圈N 要通过增大面积以阻碍磁通量的增大，故A 错误；导体棒ab 加速向右运动时，导体棒ab 中产生的感应电动势和感应电流增加，由右手定则判断知ab 电流方向由a →b ，根据安培定则判断可知M 产生的磁场方向垂直纸面向里，穿过N 的磁通量增大，同理可知B 错误；导体棒ab 减速向左运动时，导体棒ab中产生的感应电动势和感应电流减小，由右手定则判断知ab 中电流方向由b →a ，根据安培定则判断可知M 产生的磁场方向垂直纸面向外，穿过N 的磁通量减小，线圈面积越大抵消的磁感线越多，所以线圈N 要通过减小面积以阻碍磁通量的减小，故C 正确；导体棒ab 匀速向左运动时，导体棒ab 产生的感应电动势和感应电流恒定不变，线圈M 产生的磁场恒定不变，穿过线圈N 中的磁通量不变，没有感应电流产生，则线圈N 不受磁场力，没有收缩的趋势，故D 错误．二、【法拉第电磁感应定律 自感和涡流】典型题1. (多选)如图所示，闭合金属导线框放置在竖直向上的匀强磁场中，匀强磁场的磁感应强度随时间变化．下列说法正确的是( )A ．当磁感应强度增加时，线框中的感应电流可能减小B ．当磁感应强度增加时，线框中的感应电流一定增大C ．当磁感应强度减小时，线框中的感应电流一定增大D ．当磁感应强度减小时，线框中的感应电流可能不变解析：选AD ．线框中的感应电动势为E ＝ΔB ΔtS ，设线框的电阻为R ，则线框中的电流I ＝E R ＝ΔB Δt ·S R ，因为B 增大或减小时，ΔB Δt可能减小，也可能增大，也可能不变．线框中的感应电动势的大小只和磁通量的变化率有关，和磁通量的变化量无关．故选项A 、D 正确．2.如图所示，一正方形线圈的匝数为n ，边长为a ，线圈平面与匀强磁场垂直，且一半处在磁场中．在Δt 时间内，磁感应强度的方向不变，大小由B 均匀地增大到2B .在此过程中，线圈中产生的感应电动势为( )A ．Ba 22ΔtB ．nBa 22ΔtC ．nBa 2ΔtD ．2nBa 2Δt解析：选B ．磁感应强度的变化率ΔB Δt ＝2B －B Δt ＝B Δt ，法拉第电磁感应定律公式可写成E ＝n ΔΦΔt ＝n ΔB ΔtS ，其中磁场中的有效面积S ＝12a 2，代入得E ＝n Ba 22Δt，选项B 正确，A 、C 、D 错误． 3.如图所示，长为L 的金属导线弯成一圆环，导线的两端接在电容为C 的平行板电容器上，P 、Q 为电容器的两个极板．磁场方向垂直于环面向里，磁感应强度以B ＝B 0＋kt (k >0)随时间变化．t ＝0时，P 、Q 两极板电势相等，两极板间的距离远小于环的半径．经时间t ，电容器的P 极板( )A ．不带电B ．所带电荷量与t 成正比C ．带正电，电荷量是kL 2C 4πD ．带负电，电荷量是kL 2C 4π解析：选D ．磁感应强度均匀增加，回路中产生的感应电动势的方向为逆时针方向，Q 板带正电，P 板带负电，A 错误；由L ＝2πR ，得R ＝L 2π，感应电动势E ＝ΔB Δt ·S ＝k ·πR 2，解得E ＝kL 24π，电容器上的电荷量Q ＝CE ＝kL 2C 4π，B 、C 错误，D 正确．4.在一空间有方向相反，磁感应强度大小均为B 的匀强磁场，如图所示，垂直纸面向外的磁场分布在一半径为a 的圆形区域内，垂直纸面向里的磁场分布在除圆形区域外的整个区域，该平面内有一半径为b (b >2a )的圆形线圈，线圈平面与磁感应强度方向垂直，线圈与半径为a 的圆形区域是同心圆．从某时刻起磁感应强度在Δt 时间内均匀减小到B 2，则此过程中该线圈产生的感应电动势大小为( )A ．πB (b 2－a 2)2ΔtB ．πB (b 2－2a 2)ΔtC ．πB (b 2－a 2)ΔtD ．πB (b 2－2a 2)2Δt解析：选D ．磁感线既有垂直纸面向外的，又有垂直纸面向里的，所以可以取垂直纸面向里的方向为正方向．磁感应强度大小为B 时线圈磁通量Φ1＝πB (b 2－a 2)－πBa 2， 磁感应强度大小为B 2时线圈磁通量Φ2 ＝12πB (b 2－a 2)－12πBa 2，因而该线圈磁通量的变化量的大小为ΔΦ＝|Φ2－Φ1|＝12πB (b 2－2a 2)．根据法拉第电磁感应定律可得线圈中产生的感应电动势的大小为E ＝ΔΦΔt ＝πB (b 2－2a 2)2Δt.故选项D 正确． 5.在如图所示的电路中，两个灵敏电流表G 1和G 2的零点都在刻度盘中央，当电流从“＋”接线柱流入时，指针向右摆；电流从“－”接线柱流入时，指针向左摆．在电路接通后再断开的瞬间，下列说法中符合实际情况的是( )A ．G 1表指针向左摆，G 2表指针向右摆B ．G 1表指针向右摆，G 2表指针向左摆C ．G 1、G 2表的指针都向左摆D ．G 1、G 2表的指针都向右摆解析：选B ．电路接通后线圈中电流方向向右，当电路断开时，线圈L 中电流减小，产生与原方向同向的自感电动势，与G 2和电阻组成闭合回路，所以G 1中电流方向向右，G 2中电流方向向左，即G 1指针向右摆，G 2指针向左摆，B 正确．6.如图所示，水平“U 形”导轨abcd 固定在匀强磁场中，ab 与cd 平行，间距L 1＝0.5 m ，金属棒AB 垂直于ab 且和ab 、cd 接触良好，AB 与导轨左端bc 的距离为L 2＝0.8 m ，整个闭合回路的电阻为R ＝0.2 Ω，磁感应强度为B 0＝1 T 的匀强磁场竖直向下穿过整个回路．金属棒AB 通过滑轮和轻绳连接着一个质量为m ＝0.04 kg 的物体，不计一切摩擦，现使磁场以ΔB Δt＝0.2 T/s 的变化率均匀地增大．求：(1)金属棒上电流的方向；(2)感应电动势的大小；(3)物体刚好离开地面的时间(g 取10 m/s 2)．解析：(1)由楞次定律可以判断，金属棒上的电流由A 到B .(2)由法拉第电磁感应定律得E ＝ΔΦΔt ＝S ΔB Δt＝0.08 V . (3)物体刚好离开地面时，其受到的拉力F ＝mg而拉力F 又等于棒所受的安培力，即mg ＝F 安＝BIL 1 其中B ＝B 0＋ΔB Δtt I ＝E R解得t ＝5 s.答案：(1)由A 到B (2)0.08 V (3)5 s7. (多选)如图所示的电路中，L为一个自感系数很大、直流电阻不计的线圈，D1、D2是两个完全相同的电灯，E是内阻不计的电源．t＝0时刻，闭合开关S.经过一段时间后，电路达到稳定，t1时刻断开开关S.I1、I2分别表示通过电灯D1和D2的电流，规定图中箭头所示方向为电流正方向，以下各图中能定性描述电流I随时间t变化关系的是()解析：选AC．当S闭合时，L的自感作用会阻碍其中的电流变大，电流从D1流过；当L的阻碍作用变小时，L中的电流变大，D1中的电流变小至零；D2中的电流为电路总电流，电流流过D1时，由于线圈L自感的影响，D2的电流较小，当D1中电流为零时，电流流过L与D2，总电阻变小，电流变大至稳定；当S再断开时，D2马上熄灭，D1与L组成回路，由于L的自感作用，D1慢慢熄灭，电流反向且减小；综上所述知选项A、C正确．8.如图所示，三个灯泡L1、L2、L3的阻值关系为R1＜R2＜R3，电感线圈L的直流电阻可忽略，D为理想二极管，开关S从闭合状态突然断开时，下列判断正确的是()A．L1逐渐变暗，L2、L3均先变亮，然后逐渐变暗B．L1逐渐变暗，L2立即熄灭，L3先变亮，然后逐渐变暗C．L1立即熄灭，L2、L3均逐渐变暗D．L1、L2、L3均先变亮，然后逐渐变暗解析：选B．开关S处于闭合状态时，由于R1＜R2＜R3，则分别通过三个灯泡的电流大小I1＞I2＞I3，开关S 从闭合状态突然断开时，电感线圈产生与L中电流方向一致的自感电动势，由于二极管的反向截止作用，L2立即熄灭，电感线圈、L1、L3组成闭合回路，L1逐渐变暗，通过L3的电流由I3变为I1，再逐渐减小，故L3先变亮，然后逐渐变暗，选项B正确．9. (多选)如图所示，一导线弯成直径为d的半圆形闭合回路，虚线MN右侧有磁感应强度为B的匀强磁场，方向垂直于回路所在的平面．回路以速度v向右匀速进入磁场，直径CD始终与MN垂直．从D点到达边界开始到C 点进入磁场为止，下列说法中正确的是()A ．感应电流方向为逆时针方向B ．CD 段直导线始终不受安培力C ．感应电动势的最大值E ＝Bd vD ．感应电动势的平均值E －＝18πBd v解析：选AD ．线圈进磁场过程，垂直平面向里的磁通量逐渐增大，根据楞次定律“增反减同”，感应电流方向为逆时针方向，选项A 正确；CD 端导线电流方向与磁场垂直，根据左手定则判断，安培力竖直向下，选项B 错误；线圈进磁场切割磁感线的有效长度是初、末位置的连线，进磁场过程，有效切割长度最长为半径，所以感应电动势最大值为Bd v 2，选项C 错误；感应电动势的平均值E －＝ΔΦΔt ＝B ·12π⎝⎛⎭⎫d 22d v＝Bd πv 8，选项D 正确．10. (多选)如图所示，水平面上固定一个顶角为60°的光滑金属导轨MON ，导轨处于磁感应强度大小为B 、方向竖直向下的匀强磁场中，质量为m 的导体棒CD 与∠MON 的角平分线垂直，导轨与棒单位长度的电阻均为r .t ＝0时刻，CD 在水平外力F 的作用下从O 点以恒定速度v 0沿∠MON 的角平分线向右滑动，在滑动过程中始终保持与导轨良好接触．若棒与导轨均足够长，则( )A ．流过导体棒的电流I 始终为B v 03rB ．F 随时间t 的变化关系为F ＝23B 2v 209r tC ．t 0时刻导体棒的发热功率为23B 2v 3027r t 0D ．撤去F 后，导体棒上能产生的焦耳热为12m v 20解析：选ABC ．导体棒的有效切割长度L ＝2v 0t tan 30°，感应电动势E ＝BL v 0，回路的总电阻R ＝(2v 0t tan 30°＋2v 0t cos 30°)r ，通过导体棒的电流I ＝E R ＝B v 03r ，选项A 正确；导体棒受力平衡，则外力F 与安培力平衡，即F ＝BIL ，得F ＝23B 2v 209r t ，选项B 正确；t 0时刻导体棒的电阻为R x ＝2v 0t 0tan 30°·r ，则导体棒的发热功率P 棒＝I 2R x ＝23B 2v 3027r t 0，选项C 正确；从撤去F 到导体棒停下的过程，根据能量守恒定律有Q 棒＋Q 轨＝12m v 20－0，得导体棒上能产生的焦耳热Q 棒＝12m v 20－Q 轨<12m v 20，选项D 错误． 11.如图所示，abcd 为水平放置的平行“匚”形光滑金属导轨，导轨间距为l ，电阻不计．导轨间有垂直于导轨平面向上的匀强磁场，磁感应强度大小为B .金属杆放置在导轨上，与导轨的接触点为M 、N ，并与导轨成θ角．金属杆以ω 的角速度绕N 点由图示位置匀速转动到与导轨ab 垂直，转动过程中金属杆与导轨始终接触良好，金属杆单位长度的电阻为r .则在金属杆转动过程中( )A ．M 、N 两点电势相等B ．金属杆中感应电流的方向由N 流向MC ．电路中感应电流的大小始终为Bl ω2rD ．电路中通过的电荷量为Bl2r tan θ解析：选A ．根据题意可知，金属杆MN 为电源，导轨为外电路，由于导轨电阻不计，外电路短路，M 、N 两点电势相等，故选项A 正确；根据右手定则可知金属杆中感应电流的方向是由M 流向N ，故选项B 错误；由于切割磁感线的金属杆长度逐渐变短，E ＝12B ⎝⎛⎭⎫l sin θ2ω，R ＝l sin θ r ，I ＝E R ＝Bl ω2r sin θ，θ增大，回路中的感应电流逐渐变小，故选项C 错误；由于金属杆在电路中的有效切割长度逐渐减小，所以接入电路的电阻逐渐减小，R >lr ，根据法拉第电磁感应定律有q ＝I Δt ＝ΔΦΔt ·R·Δt ＝ΔΦR <Bl2r tan θ，故选项D 错误．12.如图所示，足够长的平行光滑金属导轨水平放置，宽度L ＝0.4 m ，一端连接R ＝1 Ω的电阻．导轨所在空间存在竖直向下的匀强磁场，磁感应强度B ＝1 T ．导体棒MN 放在导轨上，其长度恰好等于导轨间距，与导轨接触良好．导轨和导体棒的电阻均可忽略不计．在平行于导轨的拉力F 作用下，导体棒沿导轨向右匀速运动，速度v ＝5 m/s.求：(1)感应电动势E 和感应电流I ； (2)在0.1 s 时间内，拉力冲量I F 的大小；(3)若将MN 换为电阻r ＝1 Ω的导体棒，其他条件不变，求导体棒两端的电压U . 解析：(1)由法拉第电磁感应定律可得，感应电动势 E ＝BL v ＝1×0.4×5 V ＝2 V ， 感应电流I ＝E R ＝21 A ＝2 A ．(2)拉力大小等于安培力大小 F ＝BIL ＝1×2×0.4 N ＝0.8 N ，冲量大小I F ＝F Δt ＝0.8×0.1 N ·s ＝0.08 N ·s. (3)由闭合电路欧姆定律可得，电路中电流。
电磁感应常考题型及解析
电磁感应经典题型及解析1．(多选)如图所示，水平放置的两条光滑轨道上有可自由移动的金属棒PQ 、MN ，MN 的左边有一如图所示的闭合电路，当PQ 在一外力的作用下运动时，MN 向右运动，则PQ 所做的运动可能是( )A ．向右加速运动B ．向左加速运动C ．向右减速运动D ．向左减速运动解析：选BC.MN 向右运动，说明MN 受到向右的安培力，因为ab 在MN 处的磁场垂直纸面向里――→左手定则MN 中的感应电流由M →N ――→安培定则L 1中感应电流的磁场方向向上――→楞次定律⎩⎪⎨⎪⎧L 2中磁场方向向上减弱L 2中磁场方向向下增强.若L 2中磁场方向向上减弱――→安培定则PQ 中电流为Q →P 且减小――→右手定则向右减速运动；若L 2中磁场方向向下增强――→安培定则PQ 中电流为P →Q 且增大――→右手定则向左加速运动．2.如图所示，足够长平行金属导轨倾斜放置，倾角为37°，宽度为0.5 m ，电阻忽略不计，其上端接一小灯泡，电阻为1 Ω.一导体棒MN 垂直于导轨放置，质量为0.2 kg ，接入电路的电阻为1 Ω，两端与导轨接触良好，与导轨间的动摩擦因数为0.5.在导轨间存在着垂直于导轨平面的匀强磁场，磁感应强度为0.8 T ．将导体棒MN 由静止释放，运动一段时间后，小灯泡稳定发光，此后导体棒MN 的运动速度以及小灯泡消耗的电功率分别为(重力加速度g 取10 m/s 2，sin 37°＝0.6)( )A ．2.5 m/s 1 WB ．5 m/s 1 WC．7.5 m/s9 W D．15 m/s9 W解析：选B.小灯泡稳定发光说明棒做匀速直线运动．此时：F安＝B2l2vR总，对棒满足：mg sin θ－μmg cos θ－B2l2vR棒＋R灯＝0因为R灯＝R棒则：P灯＝P棒再依据功能关系：mg sin θ·v－μmg cos θ·v＝P灯＋P棒联立解得v＝5 m/s，P灯＝1 W，所以B项正确．3．(1)如图甲所示，两根足够长的平行导轨，间距L ＝0.3 m ，在导轨间有垂直纸面向里的匀强磁场，磁感应强度B 1＝0.5 T ．一根直金属杆MN 以v ＝2 m/s 的速度向右匀速运动，杆MN 始终与导轨垂直且接触良好．杆MN 的电阻r 1＝1 Ω，导轨的电阻可忽略．求杆MN 中产生的感应电动势E 1.(2)如图乙所示，一个匝数n ＝100的圆形线圈，面积S 1＝0.4 m 2，电阻r 2＝1 Ω.在线圈中存在面积S 2＝0.3 m 2垂直线圈平面(指向纸外)的匀强磁场区域，磁感应强度B 2随时间t 变化的关系如图丙所示．求圆形线圈中产生的感应电动势E 2.(3)有一个R ＝2 Ω的电阻，将其两端a 、b 分别与图甲中的导轨和图乙中的圆形线圈相连接，b 端接地．试判断以上两种情况中，哪种情况a 端的电势较高？求这种情况中a 端的电势φa .解析：(1)杆MN 做切割磁感线的运动，E 1＝B 1L v 产生的感应电动势E 1＝0.3 V .(2)穿过圆形线圈的磁通量发生变化，E 2＝n ΔB 2Δt S 2 产生的感应电动势E 2＝4.5 V .(3)当电阻R 与题图甲中的导轨相连接时，a 端的电势较高 通过电阻R 的电流I ＝E 1R ＋r 1电阻R 两端的电势差φa －φb ＝IR a 端的电势φa ＝IR ＝0.2 V .答案：(1)0.3 V (2)4.5 V (3)与图甲中的导轨相连接a 端电势高 φa ＝0.2 V4.[2016·全国卷Ⅱ] 如图1-所示，水平面(纸面)内间距为l 的平行金属导轨间接一电阻，质量为m 、长度为l 的金属杆置于导轨上．t ＝0时，金属杆在水平向右、大小为F 的恒定拉力作用下由静止开始运动．t 0时刻，金属杆进入磁感应强度大小为B 、方向垂直于纸面向里的匀强磁场区域，且在磁场中恰好能保持匀速运动．杆与导轨的电阻均忽略不计，两者始终保持垂直且接触良好，两者之间的动摩擦因数为μ.重力加速度大小为g .求：(1)金属杆在磁场中运动时产生的电动势的大小； (2)电阻的阻值．图1-24．[答案] (1)Blt 0⎝⎛⎭⎫F m －μg (2)B 2l 2t 0m[解析] (1)设金属杆进入磁场前的加速度大小为a ，由牛顿第二定律得 ma ＝F －μmg ①设金属杆到达磁场左边界时的速度为v ，由运动学公式有v ＝at 0 ②当金属杆以速度v 在磁场中运动时，由法拉第电磁感应定律，杆中的电动势为 E ＝Bl v ③ 联立①②③式可得 E ＝Blt 0⎝⎛⎭⎫Fm －μg ④ (2)设金属杆在磁场区域中匀速运动时，金属杆中的电流为I ，根据欧姆定律 I ＝ER⑤ 式中R 为电阻的阻值．金属杆所受的安培力为 f ＝BIl ⑥因金属杆做匀速运动，由牛顿运动定律得 F －μmg －f ＝0 ⑦联立④⑤⑥⑦式得 R ＝B 2l 2t 0m⑧5．(2017·北京东城期末)如图所示，两根足够长平行金属导轨MN 、PQ 固定在倾角θ＝37°的绝缘斜面上，顶部接有一阻值R ＝3 Ω的定值电阻，下端开口，轨道间距L ＝1 m ．整个装置处于磁感应强度B ＝2 T 的匀强磁场中，磁场方向垂直斜面向上．质量m ＝1 kg 的金属棒ab 置于导轨上，ab 在导轨之间的电阻r ＝1 Ω，电路中其余电阻不计．金属棒ab 由静止释放后沿导轨运动时始终垂直于导轨，且与导轨接触良好．不计空气阻力影响．已知金属棒ab 与导轨间动摩擦因数μ＝0.5，sin 37°＝0.6，cos 37°＝0.8，取g ＝10 m/s 2.(1)求金属棒ab 沿导轨向下运动的最大速度v m ；(2)求金属棒ab 沿导轨向下运动过程中，电阻R 上的最大电功率P R ； (3)若从金属棒ab 开始运动至达到最大速度过程中，电阻R 上产生的焦耳热总共为1.5 J ，求流过电阻R 的总电荷量q .解析：(1)金属棒由静止释放后，沿斜面做变加速运动，加速度不断减小，当加速度为零时有最大速度v m .由牛顿第二定律得mg sin θ－μmg cos θ－F 安＝0 F 安＝BIL ，I ＝BL v mR ＋r，解得v m ＝2.0 m/s (2)金属棒以最大速度v m 匀速运动时，电阻R 上的电功率最大，此时P R ＝I 2R ，解得P R ＝3 W(3)设金属棒从开始运动至达到最大速度过程中，沿导轨下滑距离为x ，由能量守恒定律得mgx sin θ＝μmgx cos θ＋Q R ＋Q r ＋12m v 2m根据焦耳定律Q RQ r ＝Rr，解得x＝2.0 m根据q＝IΔt，I＝E R＋rE＝ΔΦΔt＝BLxΔt，解得q＝1.0 C答案：(1)2 m/s(2)3 W(3)1.0 C5．(2017·四川资阳诊断)如图所示，无限长金属导轨EF、PQ固定在倾角为θ＝53°的光滑绝缘斜面上，轨道间距L＝1 m，底部接入一阻值为R＝0.4 Ω的定值电阻，上端开口．垂直斜面向上的匀强磁场的磁感应强度B＝2 T．一质量为m ＝0.5 kg的金属棒ab与导轨接触良好，ab与导轨间的动摩擦因数μ＝0.2，ab连入导轨间的电阻r＝0.1 Ω，电路中其余电阻不计．现用一质量为M＝2.86 kg的物体通过一不可伸长的轻质细绳绕过光滑的定滑轮与ab相连．由静止释放M，当M下落高度h＝2.0 m时，ab开始匀速运动(运动中ab始终垂直导轨，并接触良好)．不计空气阻力，sin 53°＝0.8，cos 53°＝0.6，取g＝10 m/s2.求：(1)ab棒沿斜面向上运动的最大速度v m；(2)ab棒从开始运动到匀速运动的这段时间内电阻R上产生的焦耳热Q R和流过电阻R的总电荷量q.解析：(1)由题意知，由静止释放M后，ab棒在绳拉力T、重力mg、安培力F和导轨支持力N及摩擦力f共同作用下沿导轨向上做加速度逐渐减小的加速运动直至匀速运动，当达到最大速度时，由平衡条件有T－mg sin θ－F－f＝0N－mg cos θ＝0，T＝Mg又f＝μNab棒所受的安培力F＝BIL回路中的感应电流I＝BL v mR＋r联立以上各式，代入数据解得最大速度v m＝3.0 m/s(2)由能量守恒定律知，系统的总能量守恒，即系统减少的重力势能等于系统增加的动能、焦耳热及由于摩擦产生的内能之和，有Mgh－mgh sin θ＝12(M＋m)v2m＋Q＋fh电阻R产生的焦耳热Q R＝RR＋rQ根据法拉第电磁感应定律和闭合电路欧姆定律有流过电阻R的总电荷量q＝IΔt电流的平均值I＝E R＋r感应电动势的平均值E＝ΔΦΔt磁通量的变化量ΔΦ＝B·(Lh)联立以上各式，代入数据解得Q R＝26.30 J，q＝8 C.答案：(1)3.0 m/s(2)26.30 J8 C6. 如图所示，N＝50匝的矩形线圈abcd，ab边长l1＝20 cm，ad边长l2＝25cm ，放在磁感应强度B ＝0.4 T 的匀强磁场中，外力使线圈绕垂直于磁感线且通过线圈中线的OO ′轴以n ＝3 000 r/min 的转速匀速转动，线圈电阻r ＝1 Ω，外电路电阻R ＝9 Ω，t ＝0时线圈平面与磁感线平行，ab 边正转出纸外、cd 边转入纸里．求：(1)t ＝0时感应电流的方向； (2)感应电动势的瞬时值表达式； (3)线圈转一圈外力做的功；(4)从图示位置转过90°的过程中流过电阻R 的电荷量． 解析：(1)根据右手定则，线圈感应电流方向为adcba . (2)线圈的角速度 ω＝2πn ＝100π rad/s图示位置的感应电动势最大，其大小为 E m ＝NBl 1l 2ω代入数据得E m ＝314 V 感应电动势的瞬时值表达式 e ＝E m cos ωt ＝314cos(100πt ) V . (3)电动势的有效值E ＝E m2线圈匀速转动的周期 T ＝2πω＝0.02 s线圈匀速转动一圈，外力做功大小等于电功的大小，即。
电磁感应经典例题及解析
电磁感应经典例题及解析电磁感应是电磁学中的重要概念，也是我们日常生活中常常会遇到的现象。
在电磁感应的过程中，磁场的变化会导致电场的产生，进而引发电流的产生。
这一原理广泛应用于发电机、变压器等电磁设备中。
下面我们来看一些经典的电磁感应例题，并对其进行解析。
例题1：一个磁感强度为0.2 T的匀强磁场，以2 m/s的速度向垂直于磁场的方向移动，求导体中感应电动势的大小。
解析：根据电磁感应的原理，导体中感应电动势的大小等于磁感强度与导体的速度的乘积，即E = Bv。
将已知数据代入计算，E = 0.2 T × 2 m/s = 0.4 V。
例题2：一个圆形线圈的半径为10 cm，磁感强度为0.5 T的磁场垂直于线圈的平面，在0.2 s内磁场的强度从0.2 T增加到0.6 T，求线圈中感应电流的大小。
解析：根据电磁感应的原理，感应电流的大小等于感应电动势与电阻的比值，即I = ε/R。
感应电动势可以通过磁场的变化率来计算，即ε = -dφ/dt。
其中，φ表示磁通量。
磁通量的大小等于磁感强度与线圈面积的乘积，即φ = Bπr^2。
将已知数据代入计算，φ = 0.2 T ×π× (0.1 m)^2 = 0.02π Tm^2。
对磁通量关于时间的导数，即dφ/dt，可以计算为(0.6 T - 0.2 T)/0.2 s = 2 T/s。
因此，感应电动势的大小为ε = -2 T/s。
线圈的电阻需要另外给定，才能计算感应电流的大小。
通过以上例题的解析，我们可以看到，在电磁感应问题中，需要根据已知条件来计算磁通量的变化率，从而得到感应电动势的大小。
最后，根据电路中的电阻情况，可以计算出感应电流的大小。
电磁感应是电磁学中的重要概念，掌握电磁感应的原理和应用，对于理解和应用电磁学的知识具有重要意义。
通过解析经典的电磁感应例题，可以加深对电磁感应原理的理解，提高解决实际问题的能力。
电磁感应大题题型总结
电磁感应大题题型总结一、导体棒切割磁感线产生感应电动势类1. 单棒平动切割磁感线- 题目示例：- 如图所示，在一磁感应强度B = 0.5T的匀强磁场中，垂直于磁场方向水平放置着两根相距为h = 0.1m的平行金属导轨MN与PQ，导轨的电阻忽略不计。
在两根导轨的端点N、Q之间连接一阻值R=0.3Ω的电阻。
导轨上跨放着一根长为L =0.2m，每米长电阻r = 2.5Ω/m的金属棒ab，金属棒与导轨正交，交点为c、d。
当金属棒以速度v = 4.0m/s向左做匀速运动时，求：- （1）金属棒ab中感应电动势的大小；- （2）通过金属棒ab的电流大小；- （3）金属棒ab两端的电压大小。
- 解析：- （1）根据E = BLv，这里L = h = 0.1m（有效切割长度），B = 0.5T，v = 4.0m/s，则E=Bh v = 0.5×0.1×4.0 = 0.2V。
- （2）金属棒的电阻R_ab=Lr = 0.2×2.5 = 0.5Ω。
电路总电阻R_总=R +R_ab=0.3+0.5 = 0.8Ω。
根据I=(E)/(R_总)，可得I=(0.2)/(0.8)=0.25A。
- （3）金属棒ab两端的电压U = E - IR_ab=0.2 - 0.25×0.5 = 0.075V。
2. 双棒切割磁感线- 题目示例：- 如图所示，两根足够长的平行金属导轨固定在倾角θ = 30^∘的斜面上，导轨电阻不计，间距L = 0.4m。
导轨所在空间被分成区域Ⅰ和Ⅱ，两区域的边界与斜面的交线为MN，Ⅰ中的匀强磁场方向垂直斜面向下，Ⅱ中的匀强磁场方向垂直斜面向上，两磁场的磁感应强度大小均为B = 0.5T。
在区域Ⅰ中，将质量m_1=0.1kg，电阻R_1=0.1Ω的金属条ab放在导轨上，ab刚好不下滑。
然后，在区域Ⅱ中将质量m_2=0.4kg，电阻R_2=0.1Ω的光滑导体棒cd置于导轨上，由静止开始下滑。
电磁感应现象中的常见题型汇总(很全很细)___精华版
电磁感应现象的常见题型分析汇总（很全）命题演变“轨道+导棒”模型类试题命题的“基本道具”：导轨、金属棒、磁场.其变化点有： 1.图像 2．导轨（1）轨道的形状：常见轨道的形状为U 形.还可以为圆形、三角形、三角函数图形等； （2）轨道的闭合性：轨道本身可以不闭合.也可闭合；（3）轨道电阻：不计、均匀分布或部分有电阻、串上外电阻；（4）轨道的放置：水平、竖直、倾斜放置等等．理图像是一种形象直观的“语言”.它能很好地考查考生的推理能力和分析、解决问题的能力.下面我们一起来看一看图像在电磁感应中常见的几种应用。
一、反映感应电流强度随时间的变化规律例1如图1—1.一宽40cm 的匀强磁场区域.磁场方向垂直纸面向里。
一边长为20cm 的正方形导线框位于纸面内.以垂直于磁场边界的恒定速度v=20cm/s 通过磁场区域.在运动过程中.线框有一边始 终与磁场区域的边界平行。
取它刚进入磁场的时刻t=0.在图 1-2所示的下列图线中.正确反映感应电流强度随时间变化规律的是（ ）分析与解 本题要求能正确分解线框的运动过程（包括部分进入、全部进入、部分离开、全部离开）.分析运动过程中的电磁感应现象.确定感应电流的大小和方向。
线框在进入磁场的过程中.线框的右边作切割磁感线运动.产生感应电动势.从而在整个回路中产生感应电流.由于线框作匀速直线运动.其感应电流的大小是恒定的.由右手定则.可判断感应电流的方向是逆时针的.该过程的持续时间为t=(20/20)s=1s 。
线框全部进入磁场以后.左右两条边同时作切割磁感线运动.产生反向的感应电动势.相当于两个相同的电池反向连接.以致回路的总感应电动势为零.电流为零.该过程的时间也为1s 。
而当线框部分离开磁场时.只有线框的左边作切割磁感线运动.感应电流的大小与部分进入时相同.但方向变为顺时针.历时也为1s 。
正确答案：C评注 （1）线框运动过程分析和电磁感应的过程是密切关联的.应借助于运动过程的← 40cm → 图1—1图1—2分析来深化对电磁感应过程的分析；（2）运用E=Blv 求得的是闭合回路一部分产生的感应电动势.而整个电路的总感应电动势则是回路各部分所产生的感应电动势的代数和。
高中物理电磁感应现象习题知识归纳总结
高中物理电磁感应现象习题知识归纳总结一、高中物理解题方法：电磁感应现象的两类情况1．如图所示，两根光滑、平行且足够长的金属导轨倾斜固定在水平地面上，导轨平面与水平地面的夹角37θ=︒，间距为d =0.2m ，且电阻不计。
导轨的上端接有阻值为R =7Ω的定值电阻和理想电压表。
空间中有垂直于导轨平面斜向上的、大小为B =3T 的匀强磁场。
质量为m =0.1kg 、接入电路有效电阻r =5Ω的导体棒垂直导轨放置，无初速释放，导体棒沿导轨下滑一段距离后做匀速运动，取g =10m/s 2，sin37°=0.6，求：（1）导体棒匀速下滑的速度大小和导体棒匀速运动时电压表的示数； （2）导体棒下滑l =0.4m 过程中通过电阻R 的电荷量。
【答案】（1）20m/s 7V （2）0.02C 【解析】 【详解】（1）设导体棒匀速运动时速度为v ，通过导体棒电流为I 。
由平衡条件sin mg BId θ=①导体棒切割磁感线产生的电动势为E =Bdv ②由闭合电路欧姆定律得EI R r=+③ 联立①②③得v =20m/s ④由欧姆定律得U =IR ⑤联立①⑤得U =7V ⑥（2）由电流定义式得Q It =⑦由法拉第电磁感应定律得E t∆Φ=∆⑧B ld ∆Φ=⋅⑨由欧姆定律得EI R r=+⑩ 由⑦⑧⑨⑩得Q =0.02C ⑪2．如图所示，光滑的长平行金属导轨宽度d=50cm ，导轨所在的平面与水平面夹角θ=37°，导轨上端电阻R=0.8Ω，其他电阻不计．导轨放在竖直向上的匀强磁场中，磁感应强度B=0.4T ．金属棒ab 从上端由静止开始下滑，金属棒ab 的质量m=0.1kg ．（sin37°=0.6，g=10m/s 2）（1）求导体棒下滑的最大速度；（2）求当速度达到5m/s 时导体棒的加速度；（3）若经过时间t ，导体棒下滑的垂直距离为s ，速度为v ．若在同一时间内，电阻产生的热与一恒定电流I 0在该电阻上产生的热相同，求恒定电流I 0的表达式（各物理量全部用字母表示）．【答案】（1）18.75m/s （2）a=4.4m/s 2（3222mgs mv Rt【解析】【分析】根据感应电动势大小与安培力大小表达式，结合闭合电路欧姆定律与受力平衡方程，即可求解；根据牛顿第二定律，由受力分析，列出方程，即可求解；根据能量守恒求解；解：（1）当物体达到平衡时，导体棒有最大速度，有：sin cos mg F θθ= ， 根据安培力公式有： F BIL =， 根据欧姆定律有： cos E BLv I R Rθ==， 解得： 222sin 18.75cos mgR v B L θθ==； （2）由牛顿第二定律有：sin cos mg F ma θθ-= ，cos 1BLv I A Rθ==， 0.2F BIL N ==， 24.4/a m s =；（3）根据能量守恒有：22012mgs mv I Rt =+ ， 解得： 202mgs mvI Rt-=3．如图所示，无限长平行金属导轨EF 、PQ 固定在倾角θ=37°的光滑绝缘斜面上，轨道间距L=1m ，底部接入一阻值R=0.06Ω的定值电阻，上端开口，垂直斜面向上的匀强磁场的磁感应强度B=2T 。
电磁感应现象习题知识归纳总结附答案
电磁感应现象习题知识归纳总结附答案一、高中物理解题方法：电磁感应现象的两类情况1．如图所示，水平放置的两根平行光滑金属导轨固定在平台上导轨间距为1m ，处在磁感应强度为2T 、竖直向下的匀强磁场中，平台离地面的高度为h ＝3.2m 初始时刻，质量为2kg 的杆ab 与导轨垂直且处于静止，距离导轨边缘为d ＝2m ，质量同为2kg 的杆cd 与导轨垂直，以初速度v 0＝15m/s 进入磁场区域最终发现两杆先后落在地面上．已知两杆的电阻均为r ＝1Ω，导轨电阻不计，两杆落地点之间的距离s ＝4m （整个过程中两杆始终不相碰）（1）求ab 杆从磁场边缘射出时的速度大小；（2）当ab 杆射出时求cd 杆运动的距离；（3）在两根杆相互作用的过程中，求回路中产生的电能．【答案】(1) 210m/s v =；(2) cd 杆运动距离为7m ； (3) 电路中损耗的焦耳热为100J ．【解析】【详解】（1）设ab 、cd 杆从磁场边缘射出时的速度分别为1v 、2v设ab 杆落地点的水平位移为x ，cd 杆落地点的水平位移为x s +，则有2h x v g =2h x s v g+=根据动量守恒 012mv mv mv =+求得：210m/s v =（2）ab 杆运动距离为d ，对ab 杆应用动量定理1BIL t BLq mv ==设cd 杆运动距离为d x +∆22BL x q r r ∆Φ∆== 解得 1222rmv x B L ∆=cd 杆运动距离为12227m rmv d x d B L+∆=+= （3）根据能量守恒，电路中损耗的焦耳热等于系统损失的机械能222012111100J 222Q mv mv mv =--= 2．如图，水平面（纸面）内同距为l 的平行金属导轨间接一电阻，质量为m 、长度为l 的金属杆置于导轨上，t ＝0时，金属杆在水平向右、大小为F 的恒定拉力作用下由静止开始运动．0t 时刻，金属杆进入磁感应强度大小为B 、方向垂直于纸面向里的匀强磁场区域，且在磁场中恰好能保持匀速运动．杆与导轨的电阻均忽略不计，两者始终保持垂直且接触良好，两者之间的动摩擦因数为μ．重力加速度大小为g ．求（1）金属杆在磁场中运动时产生的电动势的大小；（2）电阻的阻值．【答案】0F E Blt g m μ⎛⎫=- ⎪⎝⎭ ； R =220 B l t m【解析】【分析】【详解】（1）设金属杆进入磁场前的加速度大小为a ，由牛顿第二定律得：ma=F-μmg ① 设金属杆到达磁场左边界时的速度为v ，由运动学公式有：v =at 0 ②当金属杆以速度v 在磁场中运动时，由法拉第电磁感应定律，杆中的电动势为:E=Blv ③ 联立①②③式可得:0F E Blt g m μ⎛⎫=- ⎪⎝⎭④ （2）设金属杆在磁场区域中匀速运动时，金属杆的电流为I ，根据欧姆定律：I=E R ⑤ 式中R 为电阻的阻值．金属杆所受的安培力为：f BIl = ⑥因金属杆做匀速运动，由牛顿运动定律得：F –μmg–f=0 ⑦联立④⑤⑥⑦式得: R =220B l t m3．如图甲所示，在一对平行光滑的金属导轨的上端连接一阻值为R ＝4Ω的定值电阻，两导轨在同一平面内。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电磁感应现象的常见题型分析汇总一、反映感应电流强度随时间的变化规律例1如图1—1，一宽40cm 的匀强磁场区域，磁场方向垂直纸面向里。
一边长为20cm 的正方形导线框位于纸面内，以垂直于磁场边界的恒定速度v=20cm/s 通过磁场区域，在运动过程中，线框有一边始终与磁场区域的边界平行。
取它刚进入磁场的时刻t=0，在图1-2所示的下列图线中，正确反映感应电流强度随时间变化规律的是（ ）分析与解 本题要求能正确分解线框的运动过程（包括部分进入、全部进入、部分离开、全部离开），分析运动过程中的电磁感应现象，确定感应电流的大小和方向。
线框在进入磁场的过程中，线框的右边作切割磁感线运动，产生感应电动势，从而在整个回路中产生感应电流，由于线框作匀速直线运动，其感应电流的大小是恒定的，由右手定则，可判断感应电流的方向是逆时针的，该过程的持续时间为t=(20/20)s=1s 。
线框全部进入磁场以后，左右两条边同时作切割磁感线运动，产生反向的感应电动势，相当于两个相同的电池反向连接，以致回路的总感应电动势为零，电流为零，该过程的时间也为1s 。
而当线框部分离开磁场时，只有线框的左边作切割磁感线运动，感应电流的大小与部分进入时相同，但方向变为顺时针，历时也为1s 。
正确答案：C评注 （1）线框运动过程分析和电磁感应的过程是密切关联的，应借助于运动过程的分析来深化对电磁感应过程的分析；（2）运用E=Blv 求得的是闭合回路一部分产生的感应电动势，而整个电路的总感应电动势则是回路各部分所产生的感应电动势的代数和。
例2在磁棒自远处匀速沿一圆形线圈的轴线运动，并穿过线圈向远处而去，如图2—1所示，则下列图2—2中较正确反映线圈中电流i 与时间t 关系的是（线圈中电流以图示箭头为正方向）（ ）分析与解 本题要求通过图像对感应电流进行描述，具体思路为：先运用楞次定律判断磁铁穿过线圈时，线圈中的感应电流的情况，再提取图像中的关键信息进行判断。
条形磁铁从左侧进入线圈时，原磁场的方向向右且增大，根据楞次定律，感应电流的磁场与之相反，再由安培定则可判断，感应电流的方向与规定的正方向一致。
当条形磁铁继续向右运动，被← →图1—1图1—2图2—1图2—2抽出时，原磁场向右减小，感应电流的磁场方向与原磁场方向相同，感应电流的方向与规定的正方向相反。
（如果条形磁铁是对称的，线圈在正中央时线圈中的原磁场最强）正确答案：B评注 用图像来表示物理过程，是一种简洁明快的方法，如果能抓住物理过程的特征，则可迅速解决问题。
如本题中感应电流的方向（正负？是否改变？）就是一个典型的特征。
二、判断感应电流的方向例3一匀强磁场，磁场方向垂直纸面，规定向里的方向为正。
在磁场中有一细金属圆环，线圈平面位于纸面内，如图3—1所示，现令磁感应强度B 随时间t 变化，先按图3—2中所示的Oa 图线变化，后来又按图线bc 和cd 变化，令ε1，ε2，ε3分别表示这三段变化过程中感应电动势的大小，I 1、I 2、I 3分别表示对应的感应电流，则（ ）A.ε1＞ε2，I 1沿逆时针方向，I 2沿顺时针方向B.ε1＜ε2，I 1沿逆时针方向，I 2沿顺时针方向C.ε1＜ε2，I 1沿顺时针方向，I 2沿逆时针方向D.ε1＝ε2，I 1沿顺时针方向，I 2沿顺时针方向分析与解 本题要求讨论穿过线圈的磁感应强度的变化而引起的电磁感应现象问题，研究的思路是：抓住磁场变化的不同阶段，应用法拉第电磁感应定律和楞次定律判断感应电动势的大小和方向。
在Oa 时间段中，磁场向里均匀增加，由楞次定律和右手螺旋定则可判定，感应电流I 1为逆时针方向，设a 、b 两时刻的磁感强度为B ，则ε1=△φ/△t=(△B/△t)S=BS/4。
在bc 段中，磁场向里均匀减小，由楞次定律和右手螺旋定则可判定，感应电流I 2为顺时针方向，ε2=△φ/△t=(△B/△t)S=BS 。
在cd 段中，磁场向外均匀增加，由楞次定律和右手螺旋定则可判定，感应电流I 3为顺时针方向，由于该段斜率与bc 段相同，因此ε2＝ε3。
正确答案：BD评注 对电磁感应物理过程的分析是研究和求解电磁感应问题的关键。
值得注意的是：本题中从bc 段到cd 段，虽然磁感强度的方向发生了变化，而感应电流的方向并没有发生变化，如果我们不切实际的想当然，往往会误入歧途。
三、判断其它物理量的大小和方向例4如图4(a)，圆形线圈P 静止在水平桌面上，其正上方悬挂一相同的线圈Q ，P 和Q 共轴。
Q 中通有变化的电流，电流随时间变化的规律如图4(b)所示。
P 受重力为G ，桌面对P 的支持力为N ，则（ ）A.t 1时刻N>GB.t 2时刻N>GC.t 3时刻N<GD.t 4时刻N=G 分析与解 本题通过图像来传递关于电磁感应的有关信息，解题时我们要抓住图像给我们的关t键的过程信息。
由图像可知时刻t 1在Q 中的电流增大阶段，假设Q 中的电流向某一方向为正方向，由楞次定律，在P 中引起的感应电流与Q 中电流方向相反，在两线圈中产生相互作用力为斥力，N>G 。
时刻t 2在Q 中电流不变阶段，P 中不能引起电流，N=G 。
时刻t 3在Q 中电流减小阶段，P 中引起了感应电流，但此时Q 中电流为0，因此无法实现相互作用，N=G 。
时刻t 4与时刻t 2情况相同，N=G 。
评注 图像是数理综合的一个重要窗口，在运用图像解决物理问题时，首要问题是能解读图像中的关键信息（尤其是过程信息）；其次要能有效地实现物理信息和数学信息的相互转换。
如本题中电流为零的t 3时刻的分析，对我们提出了较高的要求。
例5如图5—1所示竖直放置的螺线管与导线abcd 构成回路，导线所围区域内有一垂直纸面向里的变化的匀强磁场，螺线管下方水平桌面上有一导体圆环。
导线abcd 所围区域内磁场的磁感应强度按下列5—2哪一图些所表示的方式随时间变化时，导体圆环将受到向上的磁场力作用？（ ）分析与解 本题研究的是“二次感应问题”，即通过abcd 线框中磁感应强度的变化，在线框中产生感应电流，再通过流过螺线管的感应电流的变化，在导体圆环中产生第二次电磁感应现象。
在abcd 线框中原磁场变化所产生的感应电流大小为i=ε/R=（△B/△t ）S （1/R ），要产生二次感应现象，必须要有变化的i ，即△B/△t 是变化的，而△B/△t 可以从图像中曲线的斜率看出。
如A 答案中曲线的斜率在减小，则△B/△t 是减小的，线框abcd 中所产生的感应电流是变小的，由楞次定律可判断线框中所产生的感应电流方向adcba ，由此可知螺线管在圆环中产生的磁场方向向上且减小，再由楞次定律判断感应电流的效果，只有线圈向上运动，才能削弱螺线管在圆环中的磁场的减弱，故圆环受到向上的作用力。
其它选项同样分析。
正确答案：AB 。
评注 应充分注意“二次感应”现象产生的条件：第一次电磁感应产生的感应电流必须随时间是变化的。
值得注意的是，通过图像中曲线的斜率我们可以判断物理量的变化率情况。
图像是我们分析问题、解决问题的一个重要的手段，对图像问题的考查仍是近些年的高考考查的热点问题，值得各位考生引起高度的重视。
视角一：轨道的摆放与形状 一. 双轨道——单导棒单导棒在运动过程中切割磁感应线产生感应电动势，因此单导棒在电路中相当于电源，与轨道构成一个回路。
1. 轨道水平放置例1. （04上海）水平面上两根足够长的金属导轨平行固定放置，间距为L ，一端通过导线与阻值为R 的电阻连接；导轨上放一质量为m 的金属杆（如图所示），金属杆与导轨的电阻忽略不计。
均匀磁场竖直向图5—2A B CD下，用与导轨平行的恒定拉力F作用在金属杆上，杆最终将做匀速运动。
当改变拉力的大小时，相对应的匀速运动速度υ也会变化，υ和F的关系如图所示（取重力加速度2s=）g/10m（1）金属杆在匀速运动之前做什么运动？（2）若Ω5kgm...，L，，则磁感应强度B为多大？=5==R5m（3）由Fυ图线的截距可求得什么物理量？其值为多少？—2. 轨道倾斜放置例2. （04北京）如图所示，两根足够长的直金属导轨MN、PQ平行放置在倾角为θ的绝缘斜面上，两导轨间距为L。
M、P两点间接有阻值为R的电阻。
一根质量为m的均匀金属杆ab放在两导轨上，并与导轨垂直。
整个装置处于磁感应强度为B的匀强磁场中，磁场方向垂直斜面向下。
导轨和金属杆接触良好，不计它们之间的摩擦。
（1）由b向a方向看到的装置如图所示，请在此图中画出ab杆在下滑过程中某时刻的受力示意图；（2）在加速下滑过程中，当ab杆的速度大小为υ时，求此时ab杆中的电流及其加速度的大小；（3）求在下滑的过程中，ab杆可以达到的速度最大值。
二. 双轨道-双导棒双导棒在运动过程中切割磁感应线产生感应电动势，相当于两个电源。
当两导棒运动方向相同时，两个电源方向相反，要发生抵消。
因此，整个电路的电动势等于两个电动势之差；当两导棒运动方向相反时，两个电源方向相同。
因此，整个电路的电动势等于两个电动势之和。
1.导轨间距相等例3. （04广东）如图所示，在水平面上有两条平行导电导轨MN、PQ，导轨间距离为l。
匀强磁场垂直于导轨所在平面（纸面）向里，磁感应强度的大小为B。
两根金属杆1、2摆在导轨上，与导轨垂直，它们的质量和电阻分别为1m、2m和1R、2R，两杆与导轨接触良好，与导轨间的动摩擦因数为μ。
已知：杆1被外力拖动，以恒定的速度0υ沿导轨运动，达到稳定状态时，杆2也以恒定速度沿导轨运动，导轨的电阻可忽略。
求此时杆2克服摩擦力做功的功率。
2. 导轨间距不等例4. （04全国）如图所示中1111d c b a 和2222d c b a 为在同一竖直平面内的金属导轨，处在磁感应强度为B 的匀强磁场中，磁场方向垂直导轨所在的平面（纸面）向里。
导轨的11b a 段与22b a 段是竖直的，距离为1l ；11d c 段与22d c 段也是竖直的，距离为2l 。
11y x 和22y x 为两根用不可伸长的绝缘轻线相连的金属细杆，质量分别为1m 和2m ，它们都垂直于导轨并与导轨保持光滑接触。
两杆与导轨构成的回路的总电阻为R 。
F 为作用于金属杆11y x 上的竖直向上的恒力。
已知两杆运动到图示位置时，已匀速向上运动，求此时作用于两杆的重力的功率的大小和回路上的热功率。
视角二：“双电源”问题一、两导体棒切割磁感线引起的“双电源”问题 1．两导体棒反向运动例5：（95高考）两根相距20m 0d .=的平行金属长导轨固定在同一水平面内,并处于竖直方向的匀强磁场中,磁场的磁感应强度20T 0B .=,导轨上面横放着两条金属细杆,构成矩形回路,每条金属细杆的电阻为Ω=250r .,回路中其余部分的电阻可不计.已知两金属细杆在平行于导轨的拉力的作用下沿导轨朝相反方向匀速平移,速度大小都是s 0m 5/.=υ,如图所示.不计导轨上的摩擦.(1)求作用于每条金属细杆的拉力的大小.(2)求两金属细杆在间距增加40m 0.的滑动过程中共产生的热量.例6：（93高考）两金属杆ab 和cd 长均为l ,电阻均为R,质量分别为M 和m ,M >m .用两根质量和电阻均可忽略的不可伸长的柔软导线将它们连成闭合回路,并悬挂在水平、光滑、不导电的圆棒两侧.两金属杆都处在水平位置,如图所示.整个装置处在一与回路平面相垂直的匀强磁场中,磁感应强度为B.若金属杆ab 正好匀速向下运动,求运动的速度.2．两导体棒同向运动例7：（03全国）两根平行的金属导轨，固定在同一水平面上，磁感强度50T 0B .=的匀强磁场与导轨所在平面垂直，导轨的电阻很小，可忽略不计。
