超详细Proe链轮画法
Pro-e软件齿轮画法
齿轮画法一、预备知识：画一个M=4，Z=10，厚为44的外啮合齿轮正常齿制：ha'=1 ,c'=0.25分度圆直径 d=m*z齿顶圆直径 da=(z+2ha')*m齿根圆直径 df=(z-2h'-2c')*m 《外啮合》 df=(z+2ha'+2c')*m 〈内啮合〉经计算得：d=40，da=48，df=30二、具体操作步骤如下：1．用拉伸画一个直径为da（齿顶圆），宽为44的圆柱体：操作步骤：拉伸－－选取FRONT基准面为草绘面，绘制直径为da＝48（齿顶圆），宽为44的圆柱体2．插入基准曲线---从方程--完成--选取--坐标（三个面的交点）---笛卡尔---输入参数（参数如下）m=4z=10a=20r=(m*z*cos(a))/2fi=t*90arc=(pi*r*t)/2x=r*cos(fi)+arc*sin(fi)y=r*sin(fi)-arc*cos(fi)z=0操作步骤：点取按钮――选取“从方程”――选取“坐标系”，选取“笛卡尔”，在模型区域选取对应的坐标系――出现记事本，对话框，输入参数如图所示：点取文件――保存――退出记事本窗口——点取确定按钮，此时在模型区域出现了蓝色的曲线1，如图所示：３．选中步骤２做好的蓝色的曲线---镜像---得到第2根蓝色的曲线，此时两根曲线是相交的八字形．特别惠团购网(高品质、超低价) 4．点取第2根曲线（注意此时曲线以粗红色显示）---主菜单“编辑”---“复制”---主菜单“编辑”——“选择性粘贴”---在操作面板上选取“旋转”按钮，——选取旋转中心轴----输入旋转角度（（360/2/z）+1.74），如图所示：得到第3根细红色的曲线,该曲线与第一根曲线相交的。
(注意:原来的第2根曲线消失了)特别惠团购网(高品质、超低价) 5．选中第3根曲线（注意此时曲线以粗红色显示）---主菜单“编辑”---“复制”---主菜单“编辑”——“选择性粘贴”---在操作面板上选取“旋转”按钮，——选取旋转中心轴----输入旋转角度（-360/z），（即该曲线要与前面旋转的方向相反），此时发现模型区域如下所示：特别惠团购网(高品质、超低价) 点取确定退出操作，得到第4根蓝色曲线，此时两根曲线成八字所示如图：.6．用草绘曲线按钮画曲线：先画一个直径为df的齿根圆，用使用边命令选取那两根曲线（八字形的两根曲线）和齿顶圆---分别过那两根八字形的曲线的末端作切线，与齿根圆df交两点---修剪多余边---给根部倒角（R=0.2*m），得到图形如下所示：特别惠团购网(高品质、超低价) ７．拉伸---去除材料--- --草绘——选取步骤6所得的封闭线框，切削得到齿槽．８．阵列齿数特别惠团购网(高品质、超低价) 9．隐藏蓝色的基准曲线z在模型树中选择显示——层树——z选择层——新建层——出现“层属性”对话框——在对话框中点取“项目”黄色区域，在模型区中点取蓝色曲线使其出现在项目黄色区域内，——确定退出z在屏幕左边的“层树”框中，选中刚建立的层名LAY0001，点右键，选取隐藏选项，此时模型区域中的蓝色曲线就隐藏起来了。
链轮画法
(6)画一条直线Line1，要求：直线与第(3)步创建的圆弧C2和第(5)步创建的圆O1都相切。
(7)利用剪角命令，把多余的圆弧剪切掉，留下的圆弧C3为直线与圆的切点到圆与中心线L6的交点中间的部分。注：这一部分一定要仔细检查，确保把多余的圆弧去除干净。
(8)把上面创建的圆弧C2，直线Line1，圆弧C3完成镜像条件，镜像面为right面。
(2)过分度圆的圆心创建一条中心线L6，标注与right面的夹角，在“工具”—“关系”中输入夹角的值为180/Z，同时在“工具”—“关系”中输入下-64/Z
(3)用圆弧命令的第三个图标画一段弧C2，弧的圆心在前面建立的第一段弧C1的圆心与右侧端点的连线上，弧的左侧端点与前面建立的第一段弧的右侧端点相连。在“工具”—“关系”中，定义新建圆弧的半径为1.3025*DR+0.05。把圆心与新建立的圆弧C2右侧端点用中心线命令连接起来，记为L7
1.工具—参数 添加下列参数
名称 类型 值 说明
P 实数 44.5 节距
Z 实数 21 齿数
Proe齿轮工程图教程
Proe齿轮工程图教程
步骤1：创建新零件文件
首先打开Pro/ENGINEER软件，然后选择“文件”->“新建”->“零件”来创建一个新的零件文件。
步骤2：绘制齿轮轮廓
在零件文件中，选择“草图”->“创建”来创建一个新的草图。
在草
图平面上绘制齿轮的基本轮廓，可以使用直线、圆弧和圆形工具来绘制。
步骤3：定义齿轮参数
使用“尺寸”和“约束”工具来定义齿轮的尺寸和位置。
可以添加直径、模数、齿数等参数，并使用约束工具来确定齿轮的位置和对称关系。
步骤4：创建齿轮特征
选择“特征”->“齿轮”来创建齿轮特征。
在弹出的对话框中，选择
齿轮类型（直齿轮、斜齿轮等）和参数，然后点击“确定”按钮。
步骤5：创建齿廓
使用“切割”工具来创建齿轮的齿廓。
选择切割工具后，选择齿轮特
征的轮廓作为切割面来定义齿廓的形状。
步骤6：添加其他特征
根据需要，可以添加其他特征来完善齿轮的设计。
比如，可以添加孔、凸起等特征。
步骤7：保存并导出
完成齿轮设计后，点击“文件”->“保存”来保存零件文件。
然后选择“文件”->“导出”->“STL”来导出齿轮模型为STL文件。
步骤8：创建工程图
选择“草图”->“创建”来创建一个新的草图，然后选择“视图”->“工程图”来创建齿轮工程图。
在工程图中，可以添加标注、尺寸和注释等内容。
步骤10：保存和打印。
proe齿轮画法
proe齿轮画法Drawing of gearsI. preparing knowledge:Draw a M=4, Z=10, an external gear with a thickness of 44Normal gear: ha'=1, c'=0.25Diameter of pitch circle d=m*zThe addendum circle diameter is da= (z+2ha') *mThe root circle diameter is df= (z-2h'-2c') *m, "external engagement", df= (z+2ha'+2c') *m, internal engagementCalculated by: d=40, da=48, df=30Two, the specific steps are as follows:1. draw a cylinder with a diameter of Da (addendum circle) and a width of 44:Operation procedure:Stretch - select the FRONT reference surface as a rendering surface, draw a cylinder with a diameter of Da = 48 (addendum circle) and a width of 442. insert the reference curve -- from equation -- finish -- select -- coordinate (intersection of three planes)--- Cartesian - enter parameters (parameters as follows)M=4Z=10A=20R= (m*z*cos (a)) /2Fi=t*90Arc= (pi*r*t) /2X=r*cos (FI) +arc*sin (FI)Y=r*sin (FI) -arc*cos (FI)Z=0Operation procedure:Click the button select "from the equation" - select the "coordinate system", select "Cartesian", in the model area to select the corresponding coordinate system -- appear Notepad, dialog box, enter the parameters, as shown in the figure:Click the file -- save -- exit the Notepad window -- click the OK button, at this point the blue curve appears in the model area 1, as shown:3. select the blue curve of step 2 --- mirror image --- get second blue curves, at this time the two curves are crossed with eight figures Take the second curve at4. (note that the curve is shown in bold red)The main menu "Edit", "copy" main menu "Edit", "paste" - select "rotation" button on the control panel, select - rotation center axis rotation angle of the input - ((360/2/z) +1.74), as shown in figure: Having third thin red curves intersecting the first curve. (Note:the original second curves have disappeared)5. select the third curve (note that the curve is shown in bold red)The main menu "Edit", "copy" main menu "Edit", "paste" - select "rotation" button on the control panel, select - rotation center axis of rotation angle (-360/z), input (i.e., the curve with the front rotating in the opposite direction), then found the model of regional as follows show:Take the point, determine the exit, and get fourth blue curves. At this point, the two curves are shown in figure eight, as shown in fig.: .6. draw curves with grass buttons: first draw a root circle with a diameter of DF, and use the edge command to select the two curves (eight curves of the two curves) and the top of the tooth circle --- the ends of the eight curves are tangent, and the root circle DF is two points- trim the excess edges - chamfer the root (R=0.2*m) and get the diagram as follows:7. stretch - remove material - Sketch - select the enclosed line frame obtained in step 6 to cut the alveolus8. array teeth number9. hides the blue reference curveIn the model tree, select display - layer tree -Choose a new layer? "- layer - layer properties dialog box - take the" project "the yellow area in the dialog, take the blue curve in the model make it appear in the project area middle Yellow Region - OKIn the "layer tree" box on the left of the screen, select the new layer name "LAY0001", right-click, and select Hide Options, then theblue curve in the model area is hidden.Click the Save button to save the gear file.ProE bevel gear drawing2010-02-25 18:30The main order used in bevel gear is "mixing"".(face bevel gear)In this paper, we take the cone angle, C=30 degree, modulus M=2,tooth number Z=20, tooth width W=20, pressure angle A=20, addendum coefficient 1, backlash coefficient 0.2 and coefficient of modification0. As an example, the method of facing straight bevel gear is described.1. set parameters and make good relationships.Parameters, such as:Among them, A is the pressure angleThe DX series is another set of pitch, base, top, round, and root circle codesThe relationships are as follows:D=m*zDb=d*cos (a)Da=d+2*m*cos (c/2)Df=d-2*1.2*m*cos (c/2)Dx=d-2*w*tan (c/2)Dxb=dx*cos (a)Dxa=dx+2*m*cos (c/2)Dxf=dx-2*1.2*m*cos (c/2)Among them, D is the main reference diameter. (the basic geometry of straight bevel gears is calculated by big end)DX<D DXB<DB DXA<DA DXF<DF2. insert --- mix - stretch out.To FRONT for the sketch plane, built with big DA for the first round, the second round of the small end of DXA, depth of mixed entity W. As shown:3. drawingsDraw DF in the round face big DA, D round.4. drawingsDraw DXF, DX circles on the small end of the DXA circle surface. As shown:5. create the first involute curve.On the circular surface of small end DXF, an involute curve iscreated by inputting the equation. The coordinate system is PRT_CSYS_DEF The equation is as follows:Select the Descartes coordinate systemAfa=60*tR=dxb/2X=r*cos (AFA) +pi*r*afa/180*sin (AFA)Y=r*sin (AFA) -pi*r*afa/180*cos (AFA)Z=0Select "file - save - off", determined to create the first involute curve. As shown:6. create benchmark.By selecting the involute curve and the pitch circle of DX diameter, the reference point PINT0 can be created.7. create the reference axisYou can create a reference axis by clicking the reference axis command and selecting the blending entity.8. create a plane.You can create a flat DIM1 by selecting the reference axis and reference point PINT0.9. create a plane.Select the flat DIM1 and the reference axis and create a flat DIM2 with the 90/Z rotating at the rotation angle.But the creation of DIM2 must ensure that the involute curve can mirror the overall shape of the gear teeth; otherwise, the rotation direction of the DIM2 should be changed.10. mirror imageThe involute curve is represented by plane DIM2 as mirror image. As shown:11. create coordinate system.Take PRT_CSYS_DEF as reference, create coordinate system with W as distance. CS1. As shown:Note: make clear which direction you're going to drift.12. create second involute curvesAt the end of the round face DF, through the input equation, create involute curve. The coordinate system is CS1.The equation is as follows:Afa=60*tR=db/2X=r*cos (AFA) +pi*r*afa/180*sin (AFA)Y=r*sin (AFA) -pi*r*afa/180*cos (AFA)Z=0Here, DXB is changed to DB. The results are as follows:13. create benchmark.Select second involute curves and a pitch of D in diameter to createa reference point PIN1.14. create a planeYou can create DIM3 by selecting the reference point PIN1 and the reference axis.15. create a planeSelect the flat DIM3 and the reference axis, and create a flat DIM4 with the 90/Z rotating at the rotation angle.But the creation of DIM4 must ensure that the involute curvecan mirror the overall shape of the gear teeth; otherwise, the rotation direction of the DIM4 should be changed.16. mirror imageSelect the involute curve and mirror the plane DIM4 as the mirror image:17. insert - mixed - incisionAn entity that is divided into teeth with a gear. Crawl, extension, and trim commands are used to obtain the alveolar shape. As shown: After the input depth is W, the cogging entity is generated. Figure20. array.The array is based on a reference axis, with a number of 20 and an angle of 360/20. Can. As shown in Figure: alpha=20M=2Zs=55R0=0.5*m*zs*cos (20)T0=t*40X0= (COS (T0) +t0*pi/180* (sin (T0)) *r0Y0= (sin (T0) -t0*pi/180* (COS (T0)) *r0Theta=- (Tan (alpha) -alpha* pi/180) *180/pi-90/zsX=x0*cos (theta) -y0*sin (theta)Y=x0*sin (theta) +y0*cos (theta)Z= 0。
完整proE链轮画法

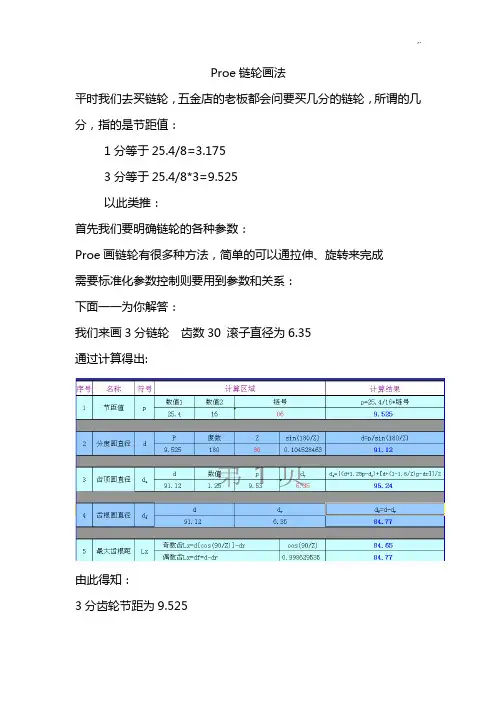

Proe链轮画法平时我们去买链轮，五金店的老板都会问要买几分的链轮，所谓的几分，指的是节距值：1分等于25.4/8=3.1753分等于25.4/8*3=9.525以此类推：首先我们要明确链轮的各种参数：Proe画链轮有很多种方法，简单的可以通拉伸、旋转来完成需要标准化参数控制则要用到参数和关系：下面一一为你解答：我们来画3分链轮齿数30 滚子直径为6.35通过计算得出:由此得知：3分齿轮节距为9.525分度圆直径为91.12齿顶圆直径为95.24齿根圆直径为84.77知道这几个参数我们就可以画出简单的链轮了1新建零件：草绘齿顶圆，如图双侧拉伸厚度为42 选用使用先前草绘平面进入草绘：如下图画出辅助中心线，角度为360/30在辅助中心线上画滚子直径圆6.35（与齿根圆相切）画一弧线，并约束两圆相切,修剪后如图拉伸去除材料再轴阵列：30个这个方法画链轮比较简单要节省时间，如果你懂链轮的参数，不是专业设计齿轮，可以用此方法，本人是做机械的，也是用这种方法画链轮的，在出工程图的时候加以说明即可！下面讲解第二种，用参数关系画链轮：Pro/Engineer的链轮参数化设计【摘要】本文在链轮设计原理及主要尺寸计算公式的基础上，介绍了在Pro/Engineer 中进行链轮三维建模时，如何通过建立模型参数和尺寸驱动关系构建链轮参数化模型，并通过参数控制创建不同参数的链轮三维模型的方法。
【关键词】链轮参数化设计Pro/Engineer 三维模型Pro/Engineer软件以使用方便、参数化特征明显的三维造型而著称，但由于其是通用设计软件，没有对特定的产品设计提供专用的开发模块，因而不能有效利用以前的设计资源。
若企业想要发挥Pro/Engineer软件的作用、提高工作效率，必须根据企业产品的特征和形状对Pro/Engineer软件进行二次开发，加入产品设计专用模块。
在各种传动机构中，链传动以其平均传动比准确、传动效率高、适合在油污和潮湿等恶劣环境条件下工作等优点而著称。
PROE齿轮教程
第十三步 去除齿面材料
选择“拉伸” 草绘，在front基准面上绘制圆速度sd0 选择菜单【工具】\【关系】，添加如下的关系： sd0=db-10
设置拉伸深度为5，去除材料
第十四步 去除另一面齿面材料
选择菜单【编辑】\【特征操作】 选择“复制”、“移动”、选择前面创建的特征、“平移”、“坐标 系”、”Z轴“、移动25
第七步 镜像渐开线
选择渐开线 选择菜单【编辑】\【镜像】 以基准面DTM2为镜像面
第八步 创建直径为da的宽度为30的圆柱体
选择“拉伸” 草绘，在front基准面上绘制直径为da的圆（可以使用
功能）
设置拉伸深度为30
第九步 倒角
将前面创建的圆柱体两边倒角2X2
第十步 创建第一个齿槽
改变参数Z和m
第十八步 创建斜齿轮
增加一个螺旋角 螺旋角参数方程 s=w*t
a=s*tan(b)*180/(r*pi) x=r*cos(a) y=r*sin(a) z=s r-基圆半径 w-齿宽
第十七步 创建轴孔
选择“拉伸” 草绘，在front基准面上绘制如图所示草绘 选择菜单【工具】\【关系】，添加如下的关系： sd0=df/3
设置拉伸深度为一侧为35，另一侧为5
第十八步 添加阵列参数
在模型树，点击阵列齿廓，在弹出的菜单上选择“编辑” 增加如图示三个关系 一个是齿数、一个是阵列时 选择的角度尺寸，一个是复制 时创建的角度尺寸
直齿轮设计
1 2 3 4 5 6 7 8 关系 参数 曲线 拉伸 倒角 拔模 阵列 复制
第一步 绘制基圆、分度圆、齿顶圆、齿根圆
草绘： 在Front基准面内绘制四个圆
结束，退出草绘
最全proE链轮画法
[标签:标题]篇一：三圆弧一直线链轮画法三圆弧一直线齿槽形状（摘自GB1244－85）三圆弧一直线链轮相关参数说明（这个word本来是在百度文库里面下载的，后来发现部分数据与设计手册有出入，且原word图片字迹不清，所以将其更改之后上传。
部分公式由WPS2010编辑，表格数据无法查看请安装WPS2010）注：齿沟圆弧半径允许比表中公式计算的大0.0015+0.06mm。
? 链轮的基本参数及主要尺寸:链轮的基本参数是配用链条的节距p，滚子直径d1，排距pt以及齿数z。
链轮的主要尺寸及计算公式见下表。
链轮毂孔最大许用直径见表。
表：滚子链链轮主要尺寸（mm）注：da、dg取整数，其他尺寸精确到0.01mm三圆弧一直线画滚子链轮的方法--------利用40-A滚子链的尺寸举例画一．基本数据1．查表可得的数据40-A滚子链----滚子套直径dr=39.68mm 连节距p=63.5mm 我用的链轮齿数z=17二．一边画一边算数据1．分度圆直径d=p/sin（180°/z）= 63.8÷sin(180°÷17)=345.5797mm 2.齿顶圆直径da=p（0.54+ctg180°/z）=63.5×(0.54+ctg180°÷17)=373.98325mm3.画a-a圆弧。
在分度圆正上方画一个十字作为定位用圆弧a-a的半径r1=0.5025dr+0.05=0.5025×39.68+0.05=19.9892 圆弧a-a的弧度a/2=55°－60°÷z=55°－60°÷17=51.47°4M=0.8×39.68×sin51.47°=24.83276mmT=0.8×39.68×cos51.47°=19.774mm 在CAD中利用偏移工具获得O2点篇二：proe齿轮画法大全(完全的方法,要勤加练习啊)第3章齿轮零件齿轮传动是最重要的机械传动之一。
PROE中链条的画法
1.先做链条的两个零件chain1、chain2，为了组建的方便，让零件都关于top对称
2．新建一个组件文件
3．打开模型树上的设置>树过滤器，将显示特征打“√”
4．草绘链条的轨迹线，在圆弧上画折线，线段长等于链条每节的中心距。
4．草绘链条的轨迹线，在圆弧上画折线，线段长等于链条每节的中心距。
5．画三个基准点
6．组建chain1，让chain1的top与 Asm_top重合，让轴线过第一、二基准点
7．组建chain1，让chain1的top与 Asm_top重合，让轴线过第一、二基准点
8．建立组9．开始阵列
10.看看结果
发布人：admin【大中小】·【推荐好友】·【打印】·【顶部】
相关Proe
[应用技巧]·怎样装配链条?。
链轮节圆的画法
链轮节圆的画法
链轮节圆是指链条在链轮上接触的一小段弧形，它的形状类似于一个圆弧。
要画出链轮节圆，首先需要了解链条和链轮的基本结构，以及它们之间的接触方式。
1. 准备工作：准备好绘图工具，如纸张、铅笔、圆规和直尺。
2. 绘制链轮：首先，在纸上用铅笔和直尺画出链轮的轮廓。
链轮通常是一个圆形或者齿轮形状，根据实际情况确定其尺寸大小。
3. 确定链条位置：在链轮上标出链条的位置。
根据链条的大小和链轮的直径，确定链条与链轮的接触点。
4. 绘制节圆：在链轮上标出链轮节圆的位置。
链轮节圆通常位于链条与链轮接触的最高点处，即链条和链轮之间的最远距离。
5. 细化绘图：根据需要，可以使用圆规和铅笔细化链轮节圆的形状，使其更加圆滑和精确。
6. 修正：最后，检查绘制的链轮节圆是否与实际情况相符，根据需要进行修正和调整。
通过以上步骤，可以比较完整地绘制出链轮节圆的形状。
要注意的是，实际绘制的过程可能因为链条和链轮的具体形状而有所不同，可以根据实际情况进行适当的调整。
最全proE链轮画法
Proe链轮画法平时我们去买链轮，五金店的老板都会问要买几分的链轮，所谓的几分，指的是节距值：1分等于25.4/8=3.1753分等于25.4/8*3=9.525以此类推：首先我们要明确链轮的各种参数：Proe画链轮有很多种方法，简单的可以通拉伸、旋转来完成需要标准化参数控制则要用到参数和关系：下面一一为你解答：我们来画3分链轮齿数30 滚子直径为6.35通过计算得出:由此得知：3分齿轮节距为9.525分度圆直径为91.12齿顶圆直径为95.24齿根圆直径为84.77知道这几个参数我们就可以画出简单的链轮了1新建零件：草绘齿顶圆，如图双侧拉伸厚度为42 选用使用先前草绘平面进入草绘：如下图画出辅助中心线，角度为360/30在辅助中心线上画滚子直径圆6.35（与齿根圆相切）画一弧线，并约束两圆相切,修剪后如图拉伸去除材料再轴阵列：30个这个方法画链轮比较简单要节省时间，如果你懂链轮的参数，不是专业设计齿轮，可以用此方法，本人是做机械的，也是用这种方法画链轮的，在出工程图的时候加以说明即可！下面讲解第二种，用参数关系画链轮：Pro/Engineer的链轮参数化设计【摘要】本文在链轮设计原理及主要尺寸计算公式的基础上，介绍了在Pro/Engineer 中进行链轮三维建模时，如何通过建立模型参数和尺寸驱动关系构建链轮参数化模型，并通过参数控制创建不同参数的链轮三维模型的方法。
【关键词】链轮参数化设计 Pro/Engineer 三维模型Pro/Engineer软件以使用方便、参数化特征明显的三维造型而著称，但由于其是通用设计软件，没有对特定的产品设计提供专用的开发模块，因而不能有效利用以前的设计资源。
若企业想要发挥Pro/Engineer软件的作用、提高工作效率，必须根据企业产品的特征和形状对Pro/Engineer软件进行二次开发，加入产品设计专用模块。
在各种传动机构中，链传动以其平均传动比准确、传动效率高、适合在油污和潮湿等恶劣环境条件下工作等优点而著称。
PROE链轮参数化画法
PROE链轮参数化画法以下是我以ISO08A型链条画的一个链轮，如果你想要其它型号的，没关系，改几个参数即可（有人说我想要单排的或三排的，呵呵，画出了下面的，你可以画N排的），现在我们开始。
一．先用草绘画三个圆（其中有圆在绘图中是没用的，但可以用它验证）二．打开工具/参数，按“+”号添加以下参数，其中P、Z、DR 是需要手动输入的，具体代表什么，我在说明栏里有介绍，如果你要画其它型号的只需改这三个参数和第七步中的阵列个数即可三．打开工具/关系，建立以下关系式，其中d4、d5、d6分别是第一步中的sd0、sd1、sd2。
不想自己输？我给你：d=p/sin(180/z)/*分度圆直径da=p*(0.54+1/tan(180/z))/*齿顶圆直径df=d-dr/*齿根圆直径d4=dfd5=dd6=da不会建关系式？很简单：1. 打开工具/关系2. 前面的三行手动输入3. 点一下第一步我们画的三个圆的草绘，会出现尺寸，点最里面的一个圆的尺寸，于是在关系式对话框中会出现如D4样的文字，点对话框左侧的“=”号，后面手动输入4. 以下和3一样，会了吧？四．以第一步中的三个圆中最大的一个圆我参考，画下图左侧的实体圆柱，须注意的是须选两侧拉伸五．以第四步所画圆柱的一面为草绘平面画下图中左侧的草绘部分，并建立右侧的关系式，这一步是关键，我会多用几个图来说明，在绘制的时候尽量接近我图中的尺寸，以免画不出来，这是我的经验，请仔细对照后面三个图中的尺寸和关系式，还有约束关系，一定要有耐心，我画的时候可是下了不少功夫的sd3=0.5025*dr+0.05/*R1sd28=180/zB=18-56/Z/*工作段圆弧中心角y2=17-64/z/*齿形半角sd108=1.3025*DR+0.05/*R2sd107=dr*(1.3*cos(y2)+0.8*cos(b)-1.3025)-0.05/*R3sd5=2*(55-60/z)/*sd85=y2/*sd89=0.27*p/*Hasd68=1.3*dr*sin(180/z)/*V/*sd69=1.3*dr*cos(180/z)/*W/*sd67=0.8*dr*cos(sd5/2)/*T/*sd66=0.8*dr*sin(sd5/2)/*Msd92=B六．以第五步中的草绘作拉伸切除七．以轴阵列第六步中的拉伸切除，阵列个数17(就是第二步中的Z,齿数，两者需统一)，阵列角度是360/Z(直接输这个关系式进去),得到以下结果八．以第四步中的圆柱草绘平面作拉伸切除，尺寸如下，得到以下结果九．依以下尺寸作旋转扫描切除，草绘中须建立下图右侧的关系式：sd0=0.13*psd2=psd16=sd14sd14=0.91*7.85。
链轮图纸怎么画
链轮的CAD制图一直都是业内比较困难的事情，而这方面的人才也是很稀少的，因为一款新的图纸的制作不单单需要的是你熟练使用CAD，还要能按照当时的情况和机械的需求来绘制，这是考验一个专业链轮图纸制作人员的综合方面。
我们都知道，图纸的制作需要的不仅仅是技术，还需要的是经验，对各种传动机械的了解，以及对每种材质特性的掌控，链齿的形状也决定于机械的功能和需求，就像三圆弧一直线和三圆弧的齿头是对应不同环境的需求的，在设计图纸前，要明确的询问清楚客户用这些机械设备做些什么，速度和承重如何，设备周围的环境是怎样的，还要严格的检测一下设备的各个部件的一些功能和特性，甚至是材质也是需要注意的，对这些有了一定的了解之后，需要工程师在心中有了一定的掌控，有了大致的方向和草图，然后才能开始着手绘制，绘制的图表中，需要包含链轮的整体分析，链齿的精确比例，定位和形状，还需要一些侧面剖析图，比例对比图等一系列的图像，而想要把这些都按照实际标准来执行，是一件比较大的工程，图纸完成后还要多方比对，参考各项数据，经过认真修改才能确定下来。
链轮在现代工业中很重要，不同的机械需要的尺寸和规格是不尽相同的，这就需要我们根据不同的机械类型，设计出合适的产品，还要根据不同行业的机械设备来选择不同材质，其中最为关键的是链轮的设计环节，而想要设计出最符合的产品，就一定要分析机械的尺寸和用途，如果是用来传输产品的话，在设计的时候就要注意其承重的能力，而如果是用作连接作用的话，对精准度的要求要比一般的高。
在设计前，一些基本参数我们还是需要了解的，链条的节距一般用p表示，套筒的最大外径为d，排距是p，齿数z，一般的执行步骤为，机械设计-常用件设计-链轮典型结构图，填写数据。
实际上链轮典型结构图的画法较简单，手工画也较快，设计图画好后，还要跟厂家协商敲定，反复比对是不是符合机械要求，精准度是否达到标准，齿轮之间的间距是否合适，如果都没有问题了，那么就可以根据要求来生产制造了，要严格把控好生产中的各个环节，产品完成后，还要对其进行相关方面的质检，保证产品的性能各方面都达标，最后再把产品送到客户手中，安装在机械上进行调试，运转正常后才算是完成了这项工作，当然了，后期还要跟进，提供售后服务。
链轮标准画法
链轮标准画法
首先，标准链轮的制作需要遵循一定的尺寸要求。
在进行绘制时，需要准确测
量链轮的直径、齿数、齿高、齿宽等关键尺寸，并按照标准尺寸比例进行绘制。
这些尺寸的准确性对于链轮的传动效果和使用寿命都有着重要的影响，因此在进行绘制时务必要严格按照标准要求进行。
其次，在进行链轮的绘制时，需要注意绘制精度和表面光洁度。
链轮作为传动
装置，其齿轮的精度和表面光洁度直接影响着传动的效率和噪音。
因此，在进行绘制时，需要采用适当的绘图工具和技术，确保链轮的齿轮轮廓和表面光洁度符合标准要求。
另外，链轮的绘制还需要考虑到齿轮的强度和耐磨性。
在进行绘制时，需要根
据链轮所需的工作条件和使用环境，选择合适的材料，并按照标准要求确定齿轮的齿形和齿距。
同时，还需要对齿轮进行热处理等工艺处理，以提高其强度和耐磨性，确保其在使用过程中能够承受一定的载荷和磨损。
最后，链轮的标准画法还需要包括相关的标注和注释。
在绘制链轮图纸时，需
要对关键尺寸、材料、热处理要求等进行清晰的标注和注释，以便于制造和检验人员进行生产和检验。
这些标注和注释应当符合相关的标准规定，确保链轮的生产和质量控制能够得到有效的支持。
总的来说，链轮的标准画法是非常重要的，它直接关系到链轮的质量和性能。
在进行链轮的绘制时，需要严格按照标准要求进行，确保其尺寸精度、表面光洁度、强度和耐磨性等符合要求。
只有这样，才能够生产出质量可靠的链轮产品，满足各种机械设备的使用需求。
链轮传动 proe
V2 V1w5w42 3 1 w2 w3 w1由s m v 11= mm r 175= r v 11=ω min 60211r n ⨯=πω知min 601r n = 在保证捡拾机构不由于转动太快，造成无用的浪费能量，也不会由于过慢而达不到出现捡拾不完全的情况，故保证22w v l θ=v2=v1=1m/s πθ23606868⨯==︒min60222rw n ⨯=πll θωθ22<< 经计算，调节取min752rn =由1n ：2n =4：5 i 14=1n ：4n =2:1 i 25=2n ：5n =2.5:1 所以4n ：5n =1统一选用10A 链号的链条，节距mm p 875.15=故 链轮齿数 24229144=-=i z 604141=⨯=z i z 节圆直径 mm p d z 66.126sin875.15sin2418018044===mm p d z 33.303sin875.15sin6018018011===链轮齿数23229255=-=i z462552=⨯=i z z节圆直径 mm p d z 59.116sin875.15sin2318018055===mm p d z 63.232sin875.15sin4618018022===为保障捡拾机构捡拾上来的杂物都能很好的被清理掉，采取 i 23=2n ：3n =1：2 故链轮齿数304233=⨯=z i z节圆直径 mm p d z 87.151sin875.15sin3018018033===一、1、4轴链传动的设计计算：1、选择链轮齿数： 24229144=-=i z 604141=⨯=z i z2、确定链节距：传递功率PL Z A K K K P K p ∙∙≥其中 K A =1.3 K Z =1.29 K L =1.25 P=0.8kw 所以KW P 64.0125.129.18.03.10=⨯⨯⨯≥所以选择链型号为10A链节距p=15.875㎜ 3、验算链速：smpn z V 2.010*********.152410006044=⨯⨯⨯=⨯=4、静强度较合：条件：8~44≥∙=F K Q S A n ca其中：Q=22.65KN K A =1.3 F 4=4KN 36.443.165.22=⨯=ca S 符合静强度条件二、2、5轴链传动的设计计算：1、选择链轮齿数：23229255=-=i z462552=⨯=i z z2、确定链节距：采用同样型号10A 链条 链节距p=15.875㎜3、验算速度：smpn z V 2.010*********.152310006055=⨯⨯⨯=⨯=4、静强度较合：8~45≥∙=F K Q S A nca结果同上 满足静强度条件。
Proe齿轮建模详细图文教程
第三章 Pro E3.1简介Pro/Engineer操作软件是美国参数技术公司（PTC)旗下的CAD/CAM/CAE一体化的三维软件。
Pro/Engineer软件以参数化著称，是参数化技术的最早应用者，在目前的三维造型软件领域中占有着重要地位，Pro/Engineer作为当今世界机械CAD/CAE/CAM领域的新标准而得到业界的认可和推广。
是现今主流的CAD/CAM/CAE软件之一，特别是在国内产品设计领域占据重要位置。
Pro/Engineer和WildFire是PTC官方使用的软件名称，但在中国用户所使用的名称中，并存着多个说法，比如ProE、Pro/E、破衣、野火、WildFire、proe3.0、proe4.0等等都是指Pro/Engineer软件。
Pro/E第一个提出了参数化设计的概念，并且采用了单一数据库来解决特征的相关性问题。
另外，它采用模块化方式，用户可以根据自身的需要进行选择，而不必安装所有模块。
Pro/E的基于特征方式，能够将设计至生产全过程集成到一起，实现并行工程设计。
它不但可以应用于工作站，而且也可以应用到单机上。
Pro/E采用了模块方式，可以分别进行草图绘制、零件制作、装配设计、钣金设计、加工处理等，保证用户可以按照自己的需要进行选择使用。
1．参数化设计，相对于产品而言，我们可以把它看成几何模型，而无论多么复杂的几何模型，都可以分解成有限数量的构成特征，而每一种构成特征，都可以用有限的参数完全约束，这就是参数化的基本概念。
2．基于特征建模Pro/E是基于特征的实体模型化系统，工程设计人员采用具有智能特性的基于特征的功能去生成模型，如腔、壳、倒角及圆角，您可以随意勾画草图，轻易改变模型。
这一功能特性给工程设计者提供了在设计上从未有过的简易和灵活。
3．单一数据库（全相关）Pro/Engineer是建立在统一基层上的数据库上，不象一些传统的CAD/CAM系统建立在多个数据库上。
