2 焙烧的化学过程.

合集下载

焙烧试验2

（四）投笼
投笼要分批进行，每批可相隔2小时左右，一般笼子在炉内留时间约 6～9小时，投笼后5小时就要做好收笼准备。投笼地点在炉顶装料口处。
（五）收笼
收笼地点在炉下两侧搬出机上，投笼5小时后，派专人在搬出机处值班，每班需2～3人。值班人员对于收笼要特别注意，以避免丢失，已经破裂的笼子亦需拣出，核对投笼和收笼数量。冬季搬出周围水汽弥漫，观察矿笼不便，可用管引煤气点燃，以驱散水汽。（六）试验记录出炉的每个笼子均需贴上标签，注明出炉时间，以便检查不同焙烧时间的焙烧矿质量。
也就是说理论上焙烧矿还原度为42.8%时质量最佳。如R值大于42.8%，说明矿石过还原，小于42.8%则欠还原。无论是过还原还是欠还原，矿石的磁性均降低。据实践得知，不同类型和不同粒度的矿石，其最佳还原度并不一致。如对于鞍山赤铁石英岩的焙烧，当矿石粒度为75%～10毫米时，还原度达52%左右时选别效果较好。
在焙烧试验时，尚需注意以下事项：
1、焙烧矿样必须放在炉内高温带； 2、热电偶插放位置要恰当，不能太深，也不能太浅； 3、经常检查瓷管，如坏了漏气，必须马上更换； 4、如矿样含结晶水高，应先预热，去掉水份，并使物料较疏松有利于还原。
四、实验室还原焙烧试验结果应用于工业生产的有关问题
1、试验室焙烧试验结果，可以说明这种铁矿石磁化焙烧的可能性及指标，所得到的适宜焙烧条件，可供工业焙烧炉设计参考。 2、影响磁化焙烧的因素很多，只能抓住温度和时间、矿石粒度、热工制度等，小型试验与大型试验就有很大差距，在试验室条件下，只能抓住温度和时间、还原剂种类和用量这几个主要矛盾进行试验。试验室焙烧试验结束后，必须进行扩大试验，将来生产上用什么样炉型结构，扩大试验就在什么样炉型结构上进行。

焙烧

logK＝logA-
E 2.303RT
logK-1/T成直线关系，从直线的斜率可求反应的活化能E；直线的截距给出了logA，从而可求出A值
03:36
10
多相反应的动力学：多相反应及其步骤
• 在多于一相之间发生的反应称为多相反应。虽然反应体系中可能存在着更多的相，但实际上只可能有两个相参加反应
• Definition: 焙烧是物料在适宜的气氛和熔点以下加热，使原料中的目的组分发生物理和化学变化的过程，它的目的在于改变物料的化学组成和物理性质，以便于下一步处理。Namely, 使原料中的某些难溶目的矿物转变为易于溶出的化合物；除出有机质或某些含杂质的组分的矿物转变为难于浸出的形态；改善被浸物料的结构、构造，etc..
11
多相反应的动力学：多相反应及其步骤
• 依照焙烧过程主要化学反应的不同，可进一步将焙烧反应分为以下四种类型：
(1)固体+气体（Ⅰ）→气体（Ⅱ）+气体（Ⅲ）高温氯化焙烧
(2) 固体（Ⅰ）+气体→固体（Ⅱ）
金属氧化物和金属硫化物的硫酸化焙烧
(3) 固体（Ⅰ）+气体（Ⅰ）→固体（Ⅱ）+气体（Ⅱ）金属氧化物的还原焙烧和金属硫化物的氧化焙烧
造成矿物难以浸出的因素很多，但概括而言主要有三方面。一是矿物自身的难浸性；二是经济上的难浸性；三是环保限制上的难浸性。
对矿物原料进行预处理的目的就是要消除或减少上述因素的影响，使目的组分能经济的、对环境友好的进行化学浸出。
矿物预处理方法主要有焙烧法、化学预处理法和生物预处理法等
焙烧法是有色金属选冶中的传统工艺，其目的是使某些矿物发生分解或转化成
其它易浸出的化合物，以便为下一步的浸出提供良好的动力学条件。化学预处

焙烧

焙烧焙烧与煅烧是两种常用的化工单元工艺。

焙烧是将矿石、精矿在空气、氯气、氢气、甲烷和氧化碳等气流中不加或配加一定的物料，加热至低于炉料的熔点，发生氧化、还原或其他化学变化的单元过程，常用于无机盐工业的原料处理中，其目的是改变物料的化学组成与物理性质，便于下一步处理或制取原料气。

煅烧是在低于熔点的适当温度下，加热物料，使其分解，并除去所含结晶水、二氧化碳或三氧化硫等挥发性物质的过程。

两者的共同点是都在低于炉料熔点的高温下进行，不同点前者是原料与空气、氯气等气体以及添加剂发生化学反应，后者是物料发生分解反应，失去结晶水或挥发组分。

烧结也是一种化工单元工艺。

烧结与焙烧不同，焙烧在低于固相炉料的熔点下进行反应，而烧结需在高于炉内物料的熔点下进行反应。

烧结也与煅烧不同，煅烧是固相物料在高温下的分解过程，而烧结是物料配加还原剂、助熔剂的化学转化过程。

烧结、焙烧、煅烧虽然都是高温反应过程，但烧结是在物料熔融状态下的化学转化，这是它与焙烧、煅烧的不同之处。

焙烧1. 焙烧的分类与工业应用矿石、精矿在低于熔点的高温下，与空气、氯气、氢气等气体或添加剂起反应，改变其化学组成与物理性质的过程称为焙烧。

在无机盐工业中它是矿石处理或产品加工的一种重要方法。

焙烧过程根据反应性质可分为以下六类，每类都有许多实际工业应用。

(1) 氧化焙烧硫化精矿在低于其熔点的温度下氧化，使矿石中部分或全部的金属硫化物变为氧化物，同时除去易于挥发的砷、锑、硒、碲等杂质。

硫酸生产中硫铁矿的焙烧是最典型的应用实例。

硫化铜、硫化锌矿的火法冶炼也用氧化焙烧。

硫铁矿(FeS2)焙烧的反应式为：4FeS2+11O2＝2Fe2O3+8SO2↑ 3FeS2+8O2＝Fe3O4+6SO2↑生成的SO2就是硫酸生产的原料，而矿渣中Fe2O3与Fe3O4都存在，到底那一个比例大，要视焙烧时空气过剩量和炉温等因素而定。

一般工厂，空气过剩系数大，含Fe2O3较多；若温度高，空气过剩系数较小，渣成黑色，且残硫高，渣中Fe3O4多。

焙烧

电极焙烧品的性能指标

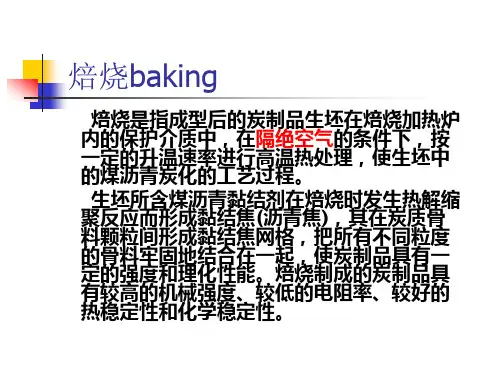

焙烧过程中煤沥青黏结剂炭化机理
焙烧就是炭生坯中煤沥青炭化形成黏结焦的过程。在此过程中由稠环芳烃分子混合物构成的煤沥青将会发生分解、环化、芳构化、缩聚直至成焦等一系列反应。煤沥青的热解缩聚从300℃开始，前期以热分解反应为主，而后期以热缩聚反应为主，随着缩合环数增多，稠环芳烃的热稳定性增大，400℃进行中间相炭化阶段，450～500℃半焦形成，至此炭材料的基本结构雏形已形成，700～750℃形成黏结焦，750℃以后就是结构重排和“纯化”过程。由于煤沥青组成结构的复杂性，从而导致其炭化过程也相当复杂。
焙烧热处理过程
(3)煤沥青热缩聚和半焦形成阶段当生坯实际受热温度升至400～500℃时，煤沥青分解挥发速度减缓，进入以缩聚反应为主的阶段，煤沥青在高温下热解缩聚生成半焦，此时挥发分排出量有所减少，生坯体积由膨胀转为收缩。此阶段升温不能过快，因为还有少量挥发分继续排出，而且此时焙烧品的机械强度和热导率都比较低，过快地升温会导致焙烧品开裂。中温焦化阶段对提高煤沥青结焦值和改善炭制品性能起着很大的作用，尤其是煤沥青形成半焦以前应严格控制升温速度，缓慢升温。
焙烧升温曲线
30室环式焙烧炉的320h焙烧升温曲线(温度为炉盖下火焰温度)： (1)130～350℃：升温速率4.4℃/h,持续时间 50h；(2)350～400℃：升温速率1.7℃/h,持续时间30h；(3)400～500℃：升温速率1.2℃/h, 持续时间80h；(4)500～700℃：升温速率 3.0℃/h,持续时间65h；(5)700～800℃：升温速率5.0℃/h,持续时间20h；(6)800～1000℃ ：升温速率8.0℃/h,持续时间25h；(7)1000～ 1250℃：升温速率8.3℃/h,持续时间30h； (8)1250±25℃：保温，持续时间20h。

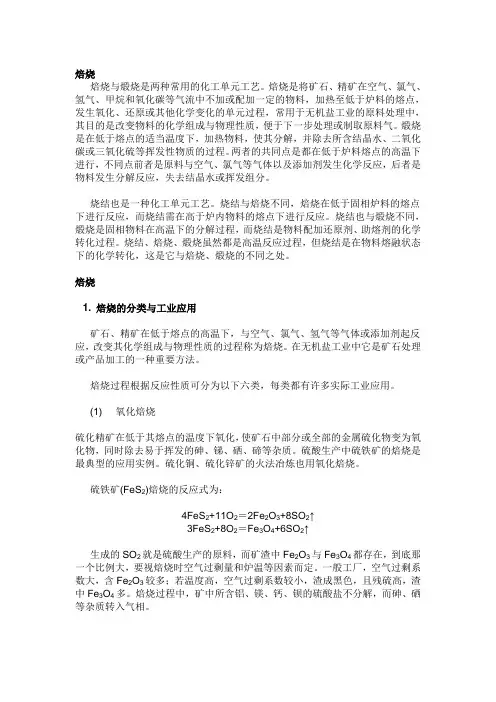

煅烧,焙烧与烧结的区别

焙烧焙烧与煅烧是两种常用的化工单元工艺。

煅烧是在低于熔点的适当温度下，加热物料，使其分解，并除去所含结晶水、二氧化碳或三氧化硫等挥发性物质的过程。

烧结也是一种化工单元工艺。

烧结与焙烧不同，焙烧在低于固相炉料的熔点下进行反应，而烧结需在高于炉内物料的熔点下进行反应。

烧结也与煅烧不同，煅烧是固相物料在高温下的分解过程，而烧结是物料配加还原剂、助熔剂的化学转化过程。

烧结、焙烧、煅烧虽然都是高温反应过程，但烧结是在物料熔融状态下的化学转化，这是它与焙烧、煅烧的不同之处。

在无机盐工业中它是矿石处理或产品加工的一种重要方法。

焙烧过程根据反应性质可分为以下六类，每类都有许多实际工业应用。

(1) 氧化焙烧硫化精矿在低于其熔点的温度下氧化，使矿石中部分或全部的金属硫化物变为氧化物，同时除去易于挥发的砷、锑、硒、碲等杂质。

硫酸生产中硫铁矿的焙烧是最典型的应用实例。

硫化铜、硫化锌矿的火法冶炼也用氧化焙烧。

硫铁矿(FeS2)焙烧的反应式为：4FeS2+11O2＝2Fe2O3+8SO2↑3FeS2+8O2＝Fe3O4+6SO2↑生成的SO2就是硫酸生产的原料，而矿渣中Fe2O3与Fe3O4都存在，到底那一个比例大，要视焙烧时空气过剩量和炉温等因素而定。

一般工厂，空气过剩系数大，含Fe2O3较多；若温度高，空气过剩系数较小，渣成黑色，且残硫高，渣中Fe3O4多。

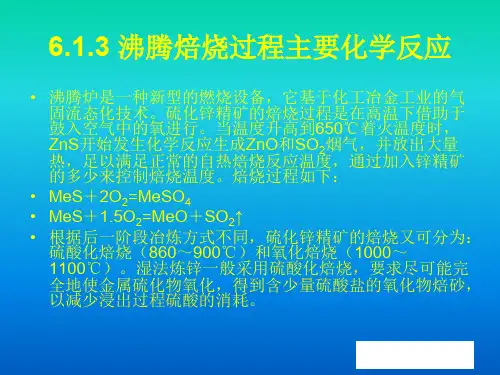

3 沸腾焙烧过程主要化学反应.

• MeS＋2O2=MeSO4阶段冶炼方式不同，硫化锌精矿的焙烧又可分为：
硫酸化焙烧（860～900℃）和氧化焙烧（1000～ 1100℃）。湿法炼锌一般采用硫酸化焙烧，要求尽可能完全地使金属硫化物氧化，得到含少量硫酸盐的氧化物焙砂，以减少浸出过程硫酸的消耗。
6.1.3 沸腾焙烧过程主要化学反应
• 沸腾炉是一种新型的燃烧设备，它基于化工冶金工业的气固流态化技术。硫化锌精矿的焙烧过程是在高温下借助于鼓入空气中的氧进行。当温度升高到650℃着火温度时， Z热n，S开足始以发满生足化正学常反的应自生热成焙Z烧nO反和应S温O度2烟，气通，过并加放入出锌大精量矿的多少来控制焙烧温度。焙烧过程如下：

金属冶炼化学方程式

以下是一些常见金属冶炼的化学方程式示例：
1.铁的冶炼（高炉法）：
Fe2O3 + 3CO →2Fe + 3CO2
2.铜的冶炼（闪速炉法）：
2Cu2S + 3O2 →2Cu2O + 2SO2
Cu2O + FeS →Cu2S + FeO
3.铝的冶炼（氧化铝电解法）：
2Al2O3 →4Al + 3O2
4.锌的冶炼（热还原法）：
ZnO + C →Zn + CO
5.镁的冶炼（熔融法）：
MgO + C →Mg + CO
6.铅的冶炼（焙烧还原法）：
2PbS + 3O2 →2PbO + 2SO2
PbO + C →Pb + CO
7.钢的冶炼（平炉法）：
Fe2O3 + 3C →2Fe + 3CO
FeO + C →Fe + CO
这些方程式代表了一些金属冶炼过程中的化学反应。

请注意，实际的冶炼过程可能还涉及其他辅助剂、温度控制等因素，并且会因不同的冶炼方法和工艺而有所不同。

因此，在实际应用中，最好参考相关的冶金学文献或咨询专业人士以获取准确的化学方程式和冶炼过程信息。

氧化铝焙烧生产工艺

氧化铝焙烧生产工艺引言氧化铝是一种重要的无机化工原料，广泛应用于陶瓷、玻璃、电子等行业。

氧化铝的焙烧生产工艺对于氧化铝的质量和性能具有重要影响。

本文将介绍氧化铝焙烧的生产工艺，并对其工艺流程、关键参数和注意事项进行详细阐述。

工艺流程氧化铝的焙烧生产工艺通常包括原料处理、煅烧和热处理三个主要步骤。

1.原料处理：首先，选择优质的氧化铝原料，一般为高纯度铝矾土。

通过破碎、磨细、烘干等处理，将原料制备成适合焙烧的颗粒状物料。

2.煅烧：将制备好的颗粒状氧化铝原料放入煅烧炉中进行煅烧。

煅烧过程中，控制炉温、炉内气氛和煅烧时间等参数，使氧化铝颗粒逐渐升温，发生化学反应，最终得到氧化铝产品。

煅烧炉的炉温通常在1200℃以上，煅烧时间根据氧化铝的要求可调整。

3.热处理：煅烧得到的氧化铝产品经过粉碎、分级等处理后，进行热处理。

热处理过程中，通过控制温度和时间，使氧化铝晶体结构进一步完善，提高产品的化学活性和物理性能。

关键参数在氧化铝焙烧的生产过程中，有几个关键参数需要特别关注和控制。

1.炉温：炉温是控制氧化铝颗粒煅烧过程中的主要参数。

炉温过高容易导致颗粒燃烧失控，炉温过低则会影响氧化铝的煅烧效果。

因此，需要根据氧化铝的要求和具体情况，合理选择炉温。

2.炉内气氛：煅烧过程中的炉内气氛也是一个重要参数。

氧化铝颗粒在不同气氛下会发生不同的化学反应，从而影响产品的质量。

一般情况下，炉内可以选择氧化性或还原性气氛，具体选择取决于氧化铝产品的要求。

3.煅烧时间：煅烧时间是影响氧化铝产品质量的重要因素之一。

短时间内无法完成氧化铝颗粒的煅烧反应，而过长的煅烧时间则可能导致颗粒过度燃烧或晶体过度生长。

因此，需要根据具体情况确定合适的煅烧时间。

注意事项在氧化铝焙烧的生产过程中，还需要注意以下几点事项，以确保产品质量和生产安全。

1.原料质量：选择优质的氧化铝原料对于产品质量至关重要。

原料中的杂质和含量将对最终产品的性能产生影响，因此需要进行细致的原料筛选和检测。

氢氧化铝的焙烧

第八章氢氧化铝的焙烧
3、晶型转变氢氧化铝在脱水过程中伴随着晶型转变，氢氧化铝脱水后，温度提高到1200℃以上，最终都转变为α-Al2O3。在氢氧化铝转变为α-Al2O3的整个过程中，出现若干性质不同的过渡型氧化铝，它们的出现及其数量随原始氢氧化铝及加热条件的不同而异，并使焙烧产品的物理化学性质受到影响。焙烧的目的是将过滤、洗涤后的氢氧化铝生产成冶金级的氧化铝。氢氧化铝经干燥、脱水、焙烧等过程得到合格的氧化铝产品。反应如下：
第八章氢氧化铝的焙烧
第二节氢氧化铝焙烧过程中物理化学变化
一、氢氧化铝的脱水和相变过程氢氧化铝的脱水和相变是非常复杂的物理化学反应，尽管有许多研究，至今仍存在不少分歧。主要原因在于原始氢氧化铝的制取方法、粒度大小、杂质种类及其含量以及焙烧条件不同，使脱水和相变的具体进程也随之而异，此外，氧化铝过渡命名不甚统一也带来紊乱。总体来讲可分为以下几个变化过程。 1、附着水的脱除工业生产氢氧化铝含有8~12%的附着水，该水份在 100~110℃时，就可全部蒸发掉，成为不带附着水的干氢氧化铝。
第八章氢氧化铝的焙烧
b) 干氢氧化铝的主流向由第二级电收尘器收下的固体物料，通过螺旋输送机 063/063.1和064/064.1 输送到机械收尘器下部，汇同机械收尘收下的固体物料进入空气斜槽124。空气斜槽124排出的干氢氧化铝经翻板阀124.13，送入空气提升机125。然后，被罗茨风机078提供的压缩风吹送起来，经管道126 到旋风收尘器127，经127收下的大部分物料，通过喂料密封槽128被送入文丘里二级干燥器130的下部。经127净化的空气，通过管道129，进入二次风旋风收尘器152，最终做为二次燃烧空气。
第八章氢氧化铝的焙烧

有色金属冶金-锌冶金2 硫化锌精矿的焙烧与烧结

影响焙烧反应速度的因素主要有：温度、氧气浓度、气流速度、精矿粒度、精矿品位等。
提高温度，增大气流速度与氧的浓度，提高精矿的磨细程度，都有利于硫化锌氧化反应的加速，可以提高设备的生产率。
2.4.3 硫化锌精矿焙烧时各成分的行为
(1)硫化锌
硫化锌以闪锌矿或铁闪锌矿(nZnS·mFeS)的形式存
（3）锌精矿含水太高，对于皮带运输、破碎、筛分以及对沸腾炉均匀进料造成困难。
（4）锌精矿太湿，焙烧所产出的炉气中含水蒸汽高，当炉气温度降低时，易与SO2及SO3气体结合生成酸雾，腐蚀管道及设备。
2、干燥方法（1）自然干燥法，只适用于生产量小的土法过程；（2）铁板干燥法，只适用于土法炼锌或生产量小的过程；（3）气流干燥法，广泛地应用于黄铁矿铜精矿和锌精矿的干燥过程中，但需要较大的收尘设备；（4）回转窑干燥法，适用于干燥大量的锌精矿，所用的回转窑又叫圆筒式干燥窑，
（1）ZnS直接获得金属锌是比较困难的。
（2）硫酸锌的分解经过一个中间产物—碱式硫酸锌。当在产物只保持少量硫酸盐时，得到的是碱式硫酸盐而不是正硫酸盐。
（3）硫化锌不能在高温下直接氧化生成金属。
（4）对于含Cu、Fe等的复杂的含锌原料进行硫酸化焙烧时，希望Cu、Zn等有价金属转变为硫酸盐，须控制适当的焙烧温度(953± 30K)，温度降低50℃，铁将被硫酸化随后被大量浸出，温度升高50℃，Cu、Zn的硫酸盐发生分解。
2ZnS + 3O2 = 2ZnO + 2SO2 硫化锌精矿焙烧过程是在高温下借助于空气中的氧进行的氧化的过程。焙烧的目的与要求决定于下一步的生产流程，各具特点。
2.4 硫化锌精矿的焙烧
火法炼锌(蒸馏法) ：是在焙烧时实行死焙烧(氧化焙烧)，尽可能地除去全部硫，以及尽可能完全使铅、镉、砷、锑挥发除去，得到主要由金属氧化物组成的焙砂，使以后蒸馏时可以得到较高质是的锌锭。产出浓度足够大的SO2烟气以供生产硫酸。含镉与铅多的烟尘作为炼镉原料。

2硫化铅精矿的烧结焙烧

2硫化铅精矿的烧结焙烧硫化铅精矿的粒度小，大都小于200目(0.074mm)，其中除PbS外，还含有其他的金属硫化物和脉石。

在鼓风炉还原熔炼条件下，精矿中的PbS是不能被还原产出金属铅的，所以应预先进行氧化焙烧，使PbS变为PbO。

此外，精矿原料这种细粒物料进鼓风炉处理时，容易被鼓风吹出炉外，或者将炉料中的空隙堵死，使炉料透气性变坏，风难鼓入，熔炼过程难以进行。

所以硫化铅精矿的烧结焙烧是在有大量空气参与下的强氧化过程，其目的是：①氧化脱硫，使金属硫化物变成氧化物，以便被碳还原，而硫以SO2逸出，以便制酸；②在高温下将粉料烧结成块，以适应鼓风熔炼作业的要求。

2.1硫化铅精矿的烧结焙烧2.1.1烧结焙烧的脱硫率确定烧结块中残硫多少的原则是按精矿中铜、锌含量来加以控制。

如果铅精矿含Zn高，则焙烧时应尽量把硫除净，使Zn全部变为ZnO，这样可减少ZnS对还原熔炼时的危害。

如果精矿含铜较多(如Cu>l%)，便希望焙烧时残余一部分硫在烧结块中，使铜在熔炼时以Cu2S形态进入铅，从而提高铜的回收率。

如果烧结块中残硫不够，则在还原熔炼时大部分铜会被还原为金属铜而入粗铅，少量以硅酸铜和亚铁酸铜形态进入炉渣，前者会导致鼓风炉操作上的困难，后者增加了铜的渣损失。

实践证明，当铅锍中含Cu10%～15%时，铜在铅锍中的回收率可达80%~90%。

如果精矿中含Cu、Zn都高，残硫问题只能根据各厂的具体情况而定。

有的工厂首先进行“死焙烧”，使铜和锌的硫化物都变成氧化物，而在鼓风炉熔炼时加入黄铁矿作硫化剂，将铜的氧化物再硫化成为Cu2S，使之进入铅锍，而锌以ZnO形态进入炉渣。

国内铅厂对含Cu、Zn都较高的精矿一般不造铅锍，而是采用“死焙烧”。

这样既免除ZnS的危害，又减少造锍的麻烦和锍处理的费用，同时铅的直收率也得到提高。

我国炼铅厂实践证明，粗铅含Cu2.5%左右时，操作中没有多大困难。

如某厂处理含锌和铜都比较高的精矿时，鼓风炉产出粗铅含Cu达3.5%～4.5%，只要采用高焦高钙炉渣进行熔炼，并维持较高的炉缸温度，操作无多大困难，但铜在粗铅中的回收率为70%～75%。

cufes2焙烧化学方程式

cufes2焙烧化学方程式CuFeS2焙烧化学方程式焙烧是一种矿石处理方法，通过加热来使矿石发生物理和化学变化，从而提取有用的金属。

CuFeS2是一种含铜、铁和硫的矿石，也称为黄铜矿。

下面我们将探讨CuFeS2焙烧的化学方程式，并解释其反应过程。

CuFeS2的化学方程式可以写作：2CuFeS2 + 3O2 -> 2FeO + 2CuS + 2SO2这个方程式可以分解成几个步骤来解释。

第一步，CuFeS2与氧气反应生成铁氧化物（FeO）、硫化铜（CuS）和二氧化硫（SO2）。

第二步，CuFeS2和氧气之间的反应是氧化还原反应。

在这个反应中，CuFeS2中的铜（Cu）和铁（Fe）被氧气氧化，同时氧气还原为二氧化硫。

第三步，生成的铁氧化物（FeO）、硫化铜（CuS）和二氧化硫（SO2）是焙烧过程中的主要产物。

焙烧的目的是将金属从矿石中提取出来。

在CuFeS2焙烧过程中，铜和铁被氧气氧化，生成氧化铁和硫化铜。

这些产物可以通过进一步处理提取出铜和铁。

二氧化硫则是一种有害气体，需要进行处理以减少对环境的影响。

CuFeS2焙烧的化学方程式说明了该反应的基本过程，但实际的焙烧过程可能还涉及其他的反应和产物。

例如，当矿石中还存在其他金属时，这些金属也可能被氧化或还原，并生成相应的氧化物或金属。

此外，矿石中的杂质也可能影响焙烧过程和产物的生成。

CuFeS2焙烧是一种重要的矿石处理方法，通过加热CuFeS2与氧气反应，生成铁氧化物、硫化铜和二氧化硫。

这个化学方程式描述了该反应过程的基本原理，但实际的焙烧过程可能还涉及其他反应和产物。

了解这些反应过程对于矿石处理和金属提取具有重要意义，有助于提高金属的回收率和降低对环境的影响。

cufes2焙烧化学方程式

cufes2焙烧化学方程式
CuFeS2是一种含铜的硫化物矿石，也被称为黄铜矿。

焙烧是一种通过加热来进行化学反应的过程，可以将CuFeS2转化为铜金属和铁氧化物。

在焙烧过程中，CuFeS2的结构会发生变化，硫化铜和硫化铁会被氧化分解，产生硫酸铜和氧化铁。

以下是CuFeS2焙烧的化学方程式：
2CuFeS2 + 7O2 → 2CuS + 2FeO + 4SO2
在这个方程式中，CuFeS2和氧气反应生成了硫化铜、氧化铁和二氧化硫。

CuFeS2中的硫化铜被氧气氧化成了硫化铜，而硫化铁则被氧化成了氧化铁。

同时，CuFeS2中的硫也被氧化成了二氧化硫，释放出来。

这个反应反映了CuFeS2焙烧的基本过程，但实际上，焙烧过程可能会有一些副反应和其他化学变化。

例如，在高温下，CuFeS2中的硫化铜会进一步氧化生成Cu2S和SO2。

此外，在一定条件下，CuFeS2还可以与氯化铵反应生成铜和氯化铁。

焙烧是一种常用的冶金过程，用于从硫化矿石中提取金属。

通过控制焙烧的温度、氧气供给和反应时间，可以实现对CuFeS2的高效转化。

焙烧的产物中，硫化铜可以进一步经过冶炼和电解过程得到纯铜，而氧化铁可以用于其他工业应用。

总结一下，CuFeS2焙烧的化学方程式如下：
2CuFeS2 + 7O2 → 2CuS + 2FeO + 4SO2
这个方程式描述了CuFeS2在焙烧过程中与氧气反应产生硫化铜、氧化铁和二氧化硫的化学反应。

焙烧是一种常用的冶金过程，可以将硫化矿石中的金属提取出来，为工业生产提供重要的材料。

催化剂两步焙烧法

催化剂两步焙烧法
两步焙烧法是一种常用的催化剂制备方法，主要应用于石油化工、化学反应工程等领域。

这种方法的主要目的是调整催化剂的物理性质和化学组成，以满足特定反应的要求。

在两步焙烧法中，通常首先进行低温焙烧，也称为活化焙烧。

这一步的目的是去除催化剂中的水分和挥发性物质，同时调整催化剂的物理结构。

低温焙烧的温度通常控制在低于500℃，以避免催化剂发生高温烧结或晶型转变等不利变化。

在完成低温焙烧后，进行高温焙烧，也称为还原焙烧。

这一步的目的是调整催化剂的化学组成，使其具备所需的活性组分和结构。

高温焙烧的温度通常高于500℃，根据需要调整具体的温度和时间。

在高温焙烧过程中，通常会通入还原气体，如氢气、一氧化碳等，以还原催化剂中的氧化物组分，使其变为活性金属或金属氧化物。

这一步对于催化剂的活性至关重要，因为活性组分的种类和分布直接影响到催化剂的活性和选择性。

两步焙烧法的优点在于可以根据不同催化剂的特点和反应要求，灵活调整焙烧条件，从而获得最佳的催化剂性能。

通过控制焙烧温度、气氛、时间和方式等参数，可以实现对催化剂物理结构和化学组成的精确调控。

此外，两步焙烧法还可以与其他催化剂制备技术结合使用，如浸渍法、沉淀法、溶胶-凝胶法等。

这些技术可以进一步提高催化剂的活性和选择性，并有助于深入了解催化剂的组成、结构与性能之间的关系。

总的来说，两步焙烧法是一种有效且灵活的催化剂制备方法，通过合理控制焙烧条件，可以获得具有优异性能的催化剂，满足不同反应的需求。

cufes2焙烧化学方程式

cufes2焙烧化学方程式Cufes2焙烧化学方程式指的是二硫化铜（CuS2）在高温下进行焙烧反应的化学方程式。

在这个过程中，二硫化铜会发生分解反应，产生氧化铜（CuO）和硫化铜（Cu2S）。

化学方程式可以用以下方式表示：2CuS2 -> 2CuO + Cu2S在这个方程式中，左边的反应物是二硫化铜，右边是产物，包括氧化铜和硫化铜。

方程式中的系数表示了反应物和产物之间的物质的摩尔比例关系。

例如，方程式中的系数2表示了两个二硫化铜分解产生两个氧化铜和一个硫化铜。

焙烧是一种高温处理过程，通常用于将物质转化为其他化合物或改变其物理性质。

在Cufes2焙烧的过程中，二硫化铜在高温下分解为氧化铜和硫化铜。

焙烧反应的实际过程可以通过以下步骤来描述：1. 加热：将二硫化铜样品加热到足够高的温度。

通常，焙烧反应需要在高温下进行，例如800°C至1000°C。

2. 分解：在高温下，二硫化铜开始发生分解反应。

分解反应是一个化学反应，其中一个复合物分解成两个或更多的简单物质。

在这种情况下，二硫化铜分解为氧化铜和硫化铜。

3. 生成产物：分解反应产生氧化铜和硫化铜。

氧化铜是一种黑色固体，而硫化铜是一种蓝色固体。

通过这个焙烧反应，二硫化铜转化为氧化铜和硫化铜。

这种转化可以用化学方程式2CuS2 -> 2CuO + Cu2S来表示。

这个焙烧反应在实际应用中具有一定的重要性。

氧化铜和硫化铜都是重要的工业原料，可以用于制备其他化合物或进行其他化学反应。

此外，焙烧还可以改变物质的物理性质，例如提高材料的热稳定性或改变其导电性能。

总结起来，Cufes2焙烧化学方程式描述了二硫化铜在高温下发生分解反应，产生氧化铜和硫化铜。

这个方程式可以说明焙烧反应的化学过程，并揭示了焙烧反应的重要性和应用价值。

cefco3氧化焙烧化学方程式

cefco3氧化焙烧化学方程式
Cefco3是碳酸铈的化学式，它在氧气的存在下可以被氧化焙烧成CeO2。

氧化焙烧是一种常见的化学反应过程，通过高温加热使物质与氧气发生氧化反应，从而产生氧化物。

在这个过程中，固体物质会释放出气体，产生化学反应的热量。

Cefco3氧化焙烧的化学方程式可以表示为：
2CeCO3 → 2CeO2 + 2CO2↑
在这个方程式中，Cefco3在高温下分解成CeO2和CO2两种物质。

CeO2是氧化铈，是一种重要的氧化物，具有许多应用领域，如催化剂、固体氧化物燃料电池等。

CO2是二氧化碳，是一种温室气体，对地球的气候变化有着重要影响。

氧化焙烧是一种重要的化学反应过程，不仅可以用于制备氧化物，还可以用于去除固体物质中的杂质。

在实际应用中，氧化焙烧通常需要控制温度和氧气流量，以确保反应能够有效进行。

此外，反应时间和反应器的设计也会影响氧化焙烧的效果。

除了Cefco3之外，许多其他物质也可以通过氧化焙烧来制备氧化物，例如氧化铁、氧化铝等。

这些氧化物在工业生产和科学研究中都有着广泛的应用。

因此，氧化焙烧作为一种重要的化学反应过程，对于材料科学和化工领域具有重要意义。

总的来说，Cefco3氧化焙烧是一种重要的化学反应过程，通过该反
应可以制备氧化铈，这对于材料科学和化工领域具有重要意义。

通过控制反应条件和参数，可以实现高效的氧化焙烧过程，从而获得所需的产物。

希望本文对Cefco3氧化焙烧过程有所帮助。
