照明线路的安装基本知识
照明线路安装、运行及维护的安全注意事项

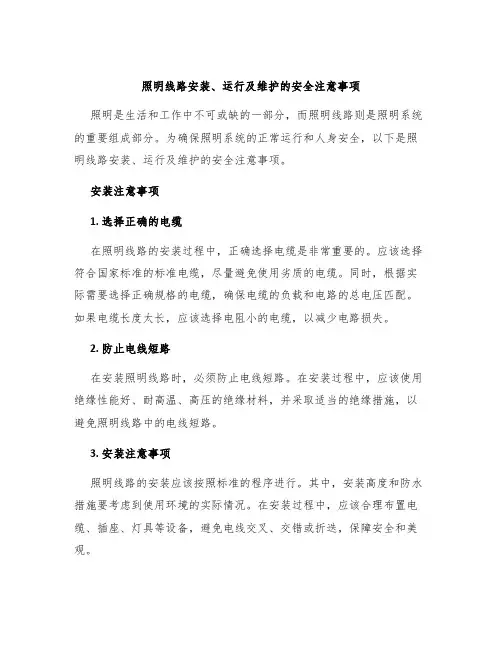

照明线路安装、运行及维护的安全注意事项照明是生活和工作中不可或缺的一部分,而照明线路则是照明系统的重要组成部分。
为确保照明系统的正常运行和人身安全,以下是照明线路安装、运行及维护的安全注意事项。
安装注意事项1. 选择正确的电缆在照明线路的安装过程中,正确选择电缆是非常重要的。
应该选择符合国家标准的标准电缆,尽量避免使用劣质的电缆。
同时,根据实际需要选择正确规格的电缆,确保电缆的负载和电路的总电压匹配。
如果电缆长度太长,应该选择电阻小的电缆,以减少电路损失。
2. 防止电线短路在安装照明线路时,必须防止电线短路。
在安装过程中,应该使用绝缘性能好、耐高温、高压的绝缘材料,并采取适当的绝缘措施,以避免照明线路中的电线短路。
3. 安装注意事项照明线路的安装应该按照标准的程序进行。
其中,安装高度和防水措施要考虑到使用环境的实际情况。
在安装过程中,应该合理布置电缆、插座、灯具等设备,避免电线交叉、交错或折迭,保障安全和美观。
运行注意事项1. 避免超负荷使用照明线路的运行也要注意负载。
在使用过程中,尽量避免超负荷使用,避免照明灯具过多,以免导致照明线路超负荷运行。
2. 故障检修当出现照明线路故障时,应及时排查和修理。
在检修过程中,必须先关闭照明电源,并采取必要的安全措施,例如佩戴防护手套,以避免因操作不当引发意外。
3. 定期检查为确保照明线路的正常运行,需要定期检查照明线路的电压、电流、光照等参数,并对线路进行巡检。
发现问题要及时消除,并记录下来以便未来的处理。
维护注意事项1. 清洁为了确保照明线路的良好状态,需要定期对照明线路进行清洁,尤其是对灯具进行清洁处理。
清洁时要先关闭电源,并使用干净、柔软的布擦拭。
不要使用有损伤的工具,如刀片、蓝色胶带等,以避免刮伤或损坏设备表面。
2. 检查日常维护中应用目测法和检测仪器相结合,对照明线路的设备、电源、电缆等进行全面的检查。
检查中应注意安全,确保电路已关闭,并使用相应的检测工具进行检测。
照明线路的安装、运行及维护范文

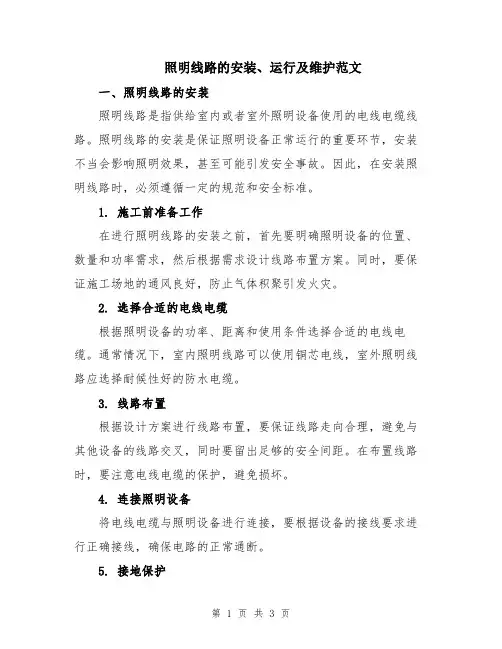

照明线路的安装、运行及维护范文一、照明线路的安装照明线路是指供给室内或者室外照明设备使用的电线电缆线路。
照明线路的安装是保证照明设备正常运行的重要环节,安装不当会影响照明效果,甚至可能引发安全事故。
因此,在安装照明线路时,必须遵循一定的规范和安全标准。
1. 施工前准备工作在进行照明线路的安装之前,首先要明确照明设备的位置、数量和功率需求,然后根据需求设计线路布置方案。
同时,要保证施工场地的通风良好,防止气体积聚引发火灾。
2. 选择合适的电线电缆根据照明设备的功率、距离和使用条件选择合适的电线电缆。
通常情况下,室内照明线路可以使用铜芯电线,室外照明线路应选择耐候性好的防水电缆。
3. 线路布置根据设计方案进行线路布置,要保证线路走向合理,避免与其他设备的线路交叉,同时要留出足够的安全间距。
在布置线路时,要注意电线电缆的保护,避免损坏。
4. 连接照明设备将电线电缆与照明设备进行连接,要根据设备的接线要求进行正确接线,确保电路的正常通断。
5. 接地保护照明线路必须进行接地保护,确保人身安全。
在安装过程中,要合理安排接地点的位置,选择合适的接地方法,并保证接地电阻符合规范要求。
二、照明线路的运行照明线路的运行是指照明设备正常使用的过程,要保证线路的安全、稳定和节能运行。
1. 定期检查定期对照明线路进行检查,查看线路是否存在漏电、发热、老化等问题,及时修复或更换损坏的电线电缆。
2. 保持清洁定期清洁照明设备和线路,确保无尘、无水、无污物,避免照明设备受阻碍以及生锈等问题。
3. 节约用电在使用照明设备时,要注意合理使用,并采取节能措施,如使用节能灯具、降低功率等,减少对线路的负荷,提高线路的使用寿命。
4. 防止过载定期检查线路的负荷情况,如发现负荷过重,应采取相应措施进行分散,防止线路过载导致安全事故的发生。
三、照明线路的维护照明线路的维护是为了保证线路的安全可靠运行,延长线路的使用寿命。
1. 定期巡检定期巡查照明线路,及时发现线路存在的问题,并进行维修或更换工作,防止故障扩大。
照明线路的安装、运行及维护范本(2篇)

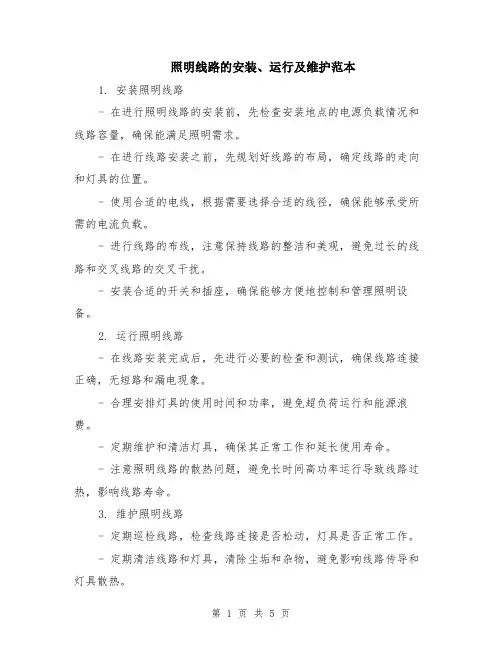

照明线路的安装、运行及维护范本1. 安装照明线路- 在进行照明线路的安装前,先检查安装地点的电源负载情况和线路容量,确保能满足照明需求。
- 在进行线路安装之前,先规划好线路的布局,确定线路的走向和灯具的位置。
- 使用合适的电线,根据需要选择合适的线径,确保能够承受所需的电流负载。
- 进行线路的布线,注意保持线路的整洁和美观,避免过长的线路和交叉线路的交叉干扰。
- 安装合适的开关和插座,确保能够方便地控制和管理照明设备。
2. 运行照明线路- 在线路安装完成后,先进行必要的检查和测试,确保线路连接正确,无短路和漏电现象。
- 合理安排灯具的使用时间和功率,避免超负荷运行和能源浪费。
- 定期维护和清洁灯具,确保其正常工作和延长使用寿命。
- 注意照明线路的散热问题,避免长时间高功率运行导致线路过热,影响线路寿命。
3. 维护照明线路- 定期巡检线路,检查线路连接是否松动,灯具是否正常工作。
- 定期清洁线路和灯具,清除尘垢和杂物,避免影响线路传导和灯具散热。
- 定期检测线路的电压和电流,确保其正常运行,避免过载或电压不稳定的情况。
- 及时更换损坏的灯具或线路部件,避免因损坏部件引发故障或安全隐患。
- 在进行维修或更换时,务必先切断电源,确保安全操作。
4. 范本示例- 对于安装照明线路的范本,可参考以下实例:- 本文旨在指导照明线路的安装、运行和维护,包括线路规划、布线、选择电线和开关等并根据实际情况进行适当的调整。
- 安装照明线路前,先检查电源负载情况和线路容量,确保能满足照明需求。
- 在进行线路安装前,先规划好线路的布局,确定线路的走向和灯具的位置。
- 使用合适的电线,根据需要选择合适的线径,确保能够承受所需的电流负载。
- 进行线路的布线,注意保持线路的整洁和美观,避免过长的线路和交叉线路的交叉干扰。
- 安装合适的开关和插座,确保能够方便地控制和管理照明设备。
- 在线路安装完成后,先进行必要的检查和测试,确保线路连接正确,无短路和漏电现象。
第四节 室内照明线路的安装
第四节室内照明线路的安装照明电路的组成包括单相电能表、漏电保护器、熔断器、插座、灯头、开关、照明灯具和各类电线及配件辅料等。
现从以下几个方面介绍。
一、常用照明设备(一)、白炽灯白炽灯俗称灯泡,是利用电流通过高熔点钨丝后,使之发热到白炽状态而发光的电光源,其发光效率比较低。
白炽灯有螺口式和插口式两种。
其组成结构如图4-1(a)(b)所示。
白炽灯的规格很多有220V、110V、36V、24V、12V、6V等。
其中36V以下的属于低压安全灯泡。
灯泡的灯头、灯座有卡口式和螺旋口式两种,如图4-1(c)(d)(e)所示,功率超过300W的灯泡,一般采用螺旋口灯头,因为螺旋口灯头在接触与散热方面好于卡口灯头。
(a)螺旋口白炽灯(b)卡口白炽灯(c)灯头(d)螺旋口灯座(e)卡口灯座图4-1 白炽灯及灯座白炽灯在使用过程中往往会出现一些问题,现将白炽灯线路的常见故障分析如下,见表4-1。
表4-1 白炽灯线路的常见故障分析故障现象产生故障的原因排除方法灯泡不亮1.灯丝断裂2.灯座或开关触头接触不良3.熔体熔断4.电路中出现断路故障1.更换灯泡2.把接触不良的出头修复,无法修复时,应换完好的灯座或开关3.查找原因,修复后更换熔体4.查线路灯泡发光强烈1.所接电源电压高于灯泡的额定电压2.灯丝局部短路(俗称搭丝)1.换与电源电压相符的灯泡2.更换灯泡灯光忽亮忽暗1.灯座或开关触头松动2.电源电压波动(通常由附近有大容量负载经常启动引起)3.熔断器熔丝接头接触不良1.修复松动的触头或接线2.更换配电变压器,增加容量3.重新安装或加固压接螺钉不断烧断熔丝1.灯座或挂线盒连接处两线互碰2.负载过大3.熔丝太细4.线路短路5.胶木灯座两触头间胶木严重烧毁1.重新接妥线头2.减轻负载或扩大线路的导线容量3.正确选用熔丝规格4.修复线路5.更换灯座灯光暗红1.灯座、开关或导线对地严重漏电2.灯座、开关接触不良或导线连接处接触电阻增加3.线路导线太长太细、线压降太大1.更换完好的灯座、开关或导线2.修复接触不良的触头,重新连接接头3.缩短线路长度,或更换较大截面积的导线(二)、荧光灯荧光灯又称为日光灯,如图4-2 所示,是由灯管、镇流器、启辉器、灯架、灯座组成。
室内照明线路的设计安装及检修

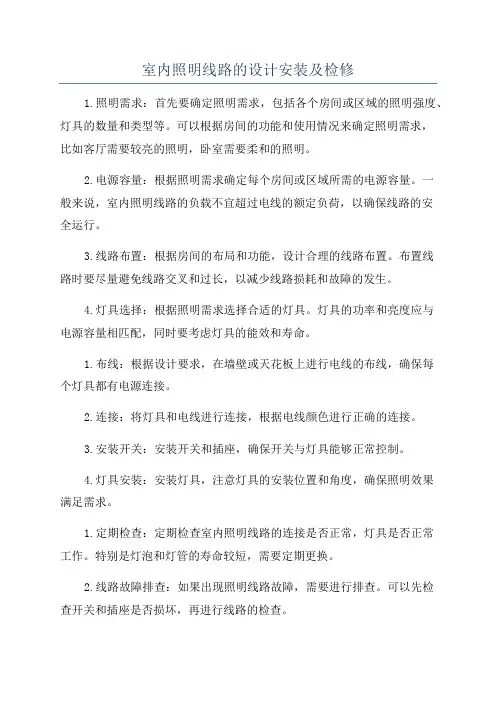

室内照明线路的设计安装及检修1.照明需求:首先要确定照明需求,包括各个房间或区域的照明强度、灯具的数量和类型等。
可以根据房间的功能和使用情况来确定照明需求,比如客厅需要较亮的照明,卧室需要柔和的照明。
2.电源容量:根据照明需求确定每个房间或区域所需的电源容量。
一般来说,室内照明线路的负载不宜超过电线的额定负荷,以确保线路的安全运行。
3.线路布置:根据房间的布局和功能,设计合理的线路布置。
布置线路时要尽量避免线路交叉和过长,以减少线路损耗和故障的发生。
4.灯具选择:根据照明需求选择合适的灯具。
灯具的功率和亮度应与电源容量相匹配,同时要考虑灯具的能效和寿命。
1.布线:根据设计要求,在墙壁或天花板上进行电线的布线,确保每个灯具都有电源连接。
2.连接:将灯具和电线进行连接,根据电线颜色进行正确的连接。
3.安装开关:安装开关和插座,确保开关与灯具能够正常控制。
4.灯具安装:安装灯具,注意灯具的安装位置和角度,确保照明效果满足需求。
1.定期检查:定期检查室内照明线路的连接是否正常,灯具是否正常工作。
特别是灯泡和灯管的寿命较短,需要定期更换。
2.线路故障排查:如果出现照明线路故障,需要进行排查。
可以先检查开关和插座是否损坏,再进行线路的检查。
3.安全注意:在检修时要注意安全,切断电源后再进行操作。
如果遇到复杂的故障,最好请专业人士进行维修。
总结起来,室内照明线路的设计、安装和检修需要考虑照明需求、电源容量、线路布置和灯具选择等因素。
在安装和检修时,要按照正确的步骤进行操作,并注意安全。
定期检查和及时处理线路故障,可以确保室内照明线路的正常运行。
照明线路的安装、运行及维护
照明线路的安装、运行及维护,是指在建筑物或其他场所内,按照特定的布线规则和程序安装、运行、维护照明系统的过程。
本文将详细介绍照明线路的安装、运行及维护的步骤和注意事项。
一、照明线路的安装步骤1.设计规划:在进行照明线路的安装前,需要进行详细的设计规划,包括照明系统的布置、灯具的选型、线路的布线等。
2.材料准备:根据设计规划确定所需的材料,包括电线、开关、插座、灯具等,确保材料的质量和数量符合要求。
3.布线敷设:根据设计规划,在墙体、天花板或地面上,使用电钻或其他工具开孔,将电线敷设到相应位置。
布线时要注意保持电线的整齐、平直,避免交叉、搭接和过弯等情况。
4.安装开关插座:根据设计规划,在合适的位置安装开关和插座。
开关和插座的安装要注意与电线的连接是否牢固,接线是否正确,以及与墙体的固定是否稳固。
5.安装灯具:根据设计规划,在合适的位置安装灯具。
安装灯具时要注意与电线的连接是否牢固,握紧螺丝,同时要保持灯具的水平和垂直。
6.接地处理:照明线路需要进行接地处理,确保电路的安全性。
将电线的金属外皮与接地装置进行连接,使电流能够正常流动,并及时测量接地电阻,确保符合安全要求。
7.验收测试:在完成照明线路的安装后,需要进行验收测试。
通过使用测试设备对线路进行测试,包括是否漏电、短路、过载等情况,以确保线路的正常运行。
二、照明线路的运行注意事项1.避免过载:在使用照明线路时,要避免过载。
不要将过多的灯具、电器设备接在同一回路上,以免引起线路过载,导致电器设备损坏甚至火灾等危险。
2.定期检查:定期检查照明线路的连接是否牢固,是否有松动、脱落等情况,及时修复和更换损坏的部件。
检查时要注意关闭电源,使用安全工具,避免触电和其他事故的发生。
3.防止潮湿:照明线路的运行要避免潮湿环境。
如遇到潮湿环境,应采取防水措施,确保灯具和线路的正常运行。
如果发现线路或灯具有湿润的迹象,应及时停止使用,并进行处理。
4.定期清洁:定期清洁照明线路和灯具,确保灯具的光亮度和视觉效果。
照明线路安装的知识点总结
照明线路安装的知识点总结一、安全规范1. 照明线路安装需要遵守当地的建筑和电气安全规范,确保安装过程和设备符合安全标准。
2. 安装过程中需要注意防火和防电触及,使用防火线材和合格的电气设备,确保线路安全可靠。
3. 在安装过程中需要注意避免触电、短路和火灾等意外情况,严格遵守相关的安全操作规程。
4. 安装照明设备时,需要确保室内通风和照明设备的排热,避免过热引起火灾。
二、设备选购1. 在进行照明线路安装之前,需要根据建筑物的照明需求选择合适的照明设备,包括灯具、灯管、球ast和开关等。
2. 选择照明设备时,需要考虑光源效果、能耗、寿命、防水防尘等性能指标,确保选择的设备符合项目需求。
3. 需要注意选择国家认证的品牌和质量过硬的产品,避免购买低质量、假冒伪劣的产品,从源头上确保线路安装的质量和安全。
三、布线设计1. 在进行照明线路安装之前,需要进行合理的布线设计,包括布线方式、线路走向、开关位置等。
2. 布线设计需要考虑照明设备的位置和数量,合理规划线路,避免浪费材料和减少安装成本。
3. 需要考虑线路的负载和功率,设计合适的电气设备和线路容量,确保线路安全可靠。
4. 在布线设计中需要考虑美观和实用,避免电线暴露和影响建筑物的整体美观。
四、安装步骤1. 在进行照明线路安装之前,需要先设计合理的电气布局图,确定设备位置和线路走向。
2. 安装之前需要进行施工准备,清理施工现场,确保安全施工。
3. 需要根据布线设计进行线路敷设,包括电线和开关的安装。
4. 确保接线质量,使用合适的接线工具和接线方法,避免接线不牢固、漏电等问题。
5. 安装完成后需要进行必要的安全检查和测试,确保线路安装符合规范和标准。
五、相关注意事项1. 需要遵守相关的施工规程和标准,确保照明线路安装符合国家相关规定。
2. 安装过程中需要注意施工现场的清洁和整理,避免安装过程中造成杂物堆积和影响安装质量。
3. 安装过程中需要与其他施工工序协调,避免影响其他工序的施工进度。
照明线路的安装
照明线路的安装、运行及维护照明线路即对照明灯具等用电设备供电和控制的线路。
供电电源电压,一般为单相220V二线制,负荷大时,用220/380V三相四线制。
1 照明线路的安装1.1 照明线路的一般技术要求照明线路的各种布线方式,均应满足使用、安全、合理、可靠的要求。
1.1.1 室内、室外配线,应采用电压不低于500V的绝缘导线。
单相或二相三线供电时,零线与相线截面相同;三相四线供电的零线截面应不小于相线截面的1/2。
1.1.2 除花灯及壁灯等线路外,一般照明每一支路的最大负荷电流不应超过15A,插座数一般不超过20只;电热线每一支路的最大负荷电流不应超过30A;装接插座数一般不超过6只。
1.1.3布线过程中,应尽量减少导线间的连接,以减少故障点。
凡在管内、木槽板内的导线,一律不准有接头的分支处。
导线连接和分支处不应受到机械力的作用。
1.1.4 线路应尽可能避开热源和不在发热的表面敷设。
1.1.5 导线与电器端子的连接要紧密压实,力求减少接触电阻和防止脱落。
1.1.6 各种明配线的位置,应便于检查和维修。
线路水平敷设时,距离地面高度不应低于2.5m,垂直敷设时不应低于1.8m。
个别线段水平敷设低于2.5m时,垂直敷设低于1.8m时,应穿管或采取其他保护措施。
1.1.7 每个分支路导线间及对地的绝缘电阻值应不小于0.5MΩ,小于0.5MΩ时,应做交流1000V耐压试验。
1.1.8 下列场所应采用金属管配线1)重要活动场所。
2)有易燃、易爆危险的场所。
3)重要仓库。
1.1.9 腐蚀性场所配线,应采用全塑制品,所有接头处应密封。
1.1.10 冷藏库配线,宜采用护套线明配,采用的照明电压不应超过36V,所有控制设备设在库外。
1.1.11 下列场所的室内、外配线应采用铜线1)重要活动场所。
2)重要控制回路及二次线。
3)移动用的导线。
4)特别潮湿场所和有严重腐蚀性场所。
5)与剧烈振动的用电设备相联的线路。
6)有特殊规定的其他场所。
《常用照明线路》课件
照明线路的类型
01
02
03
并联型
各负载独立受控,互不影 响。
串联型
所有负载串联连接,工作 互相影响。
混联型
根据需要,部分负载采用 并联,部分采用串联。
照明线路的工作原理
01
电流从电源出发,通过 导线传输至控制开关。
02
控制开关根据需要控制 电流的通断,使电流流 向负载。
03
负载工作,实现照明功 能。
商场照明线路设计应注重照明效果、品牌展示和安全可靠 。通过合理的照明布局和灯具选择,营造出明亮、舒适的 购物环境,提升顾客的购物体验。同时,应突出品牌展示 ,吸引顾客眼球。此外,应遵循安全规范,确保线路安装 规范,保障商场运营的安全可靠。
感谢您的观看
THANKS
《常用照明线路》 PPT课件
目录
CONTENTS
• 照明线路基础知识 • 常用照明线路介绍 • 照明线路的安装与维护 • 新型照明技术介绍 • 案例分析
01 照明线路基础知识
照明线路的基本构成
01
电源
为照明线路提供电能。
02
导线
传输电能。
03
控制开关
控制电流的通断。
04
负载
照明设备,如灯泡、灯管等。
在进行维护保养时,应遵循相 关安全规范,确保操作安全。
照明线路的常见故障及排除方法
灯泡不亮
可能是灯泡损坏、开关损坏、线路断路等原 因,需要检查并良、电压不稳定等原因, 需要检查线路连接和电源电压。
开关失灵
可能是开关损坏、线路短路等原因,需要更 换开关或修复线路。
05 案例分析
家庭照明线路设计案例
总结词
实用、安全、节能
照明线路及安装要求
照明线路及安装要求照明线路是指用于供电给照明设备的电力线路。
在家庭、商业建筑、工业厂房等各类场所,照明线路是建筑电气系统的重要部分。
正确的照明线路设计和安装能够保证电力的供应稳定性,延长照明设备的使用寿命,提高照明的效果和效率。
一、照明线路的分类照明线路可以按照电压等级分类。
一般来说,低压照明线路包括额定电压低于380V的照明电路,而高压照明线路则包括额定电压高于380V的照明电路。
低压照明线路用于家庭、商业建筑等场所,采用的是220V或者110V的电压;而高压照明线路用于工业厂房、停车场等大型场所,采用的是380V或者更高电压。
照明线路还可以按照回路的数量分类。
单回路照明线路指的是一个回路只连接一个或少量照明装置,而多回路照明线路指的是一个回路连接多个照明装置。
二、照明线路的设计要求1.电源容量要合理:要根据需要供应的照明装置功率和数量来确定电源容量。
一般来说,每平方米的照明装置功率不应超过20W,同时要考虑峰值负荷和照明装置的启动电流。
2.线路布置要合理:线路要布置在易于维修和更换的位置,并且要避免与其他电气设备、水管等交叉。
3.线路长度要合适:线路长度过长会导致线路电阻增加,功率损耗增加,所以要尽量控制线路长度。
4.绝缘要可靠:照明线路要有良好的绝缘性能,以防止漏电等安全事故的发生。
线路绝缘要符合国家标准要求。
5.线缆选择要正确:要根据线路负荷和环境条件选择合适的线缆,以保证线路的安全性和可靠性。
常用的线缆有VVRP、VV、RV等。
6.线路的环境要求:照明线路的安装要注意防水、防腐蚀等要求,以确保线路的可靠性和使用寿命。
三、照明线路的安装要求1.线路敷设要规范:线路敷设要按照图纸和设计要求进行,严禁乱拉乱绕,要保持线路路径的一致性和美观性。
2.导管设置要合理:要根据线路负荷和线缆的数量选择合适的导管,并按照规定的安装要求进行设置。
3.线缆连接要牢固:照明线路的连接处要注意固定牢固,采用合适的连接方法,避免接触阻力过大和接触不良引起的火灾等事故。
照明电路安装步骤
第二个接线盘做分线
因为后续电路(本实验板中为灯泡电路、日 光灯电路和插座电路)之间为并联。可以将 第二个接线盘做成一个类似插座功能的的接 线端子。 进、出线如图:
No Image
接线示意图
照明电路、插座电路的布线
5、日光灯 线路的布线
接线示意图
No Image
启辉器接线图
最后,安装灯泡和日光灯灯管
3、尖嘴钳
在较窄小的工作环 境中夹持轻巧的工 件或线材,剪切、 弯曲细导线。
4、钢丝钳
用来弯绞或钳夹导线 线头,齿口用来固紧 或起松螺母,刃口用 来剪切导线或剖切导 线绝缘层,铡口用来 剪切电线芯线或钢丝 等较硬金属线。
6、美工刀
用来切割线槽或其他。
5、螺丝刀
用来紧固或松起螺丝, 使用时应手握绝缘部分。
布线完成后的整体图
一、放置安 装板
安装板有正反面。放 置时应仔细区分
安装板正反面区分方法
板面标注 有正反面 的按照标 注放置。
1、放 置好安 装板
2、取 出保险 丝坐架 (右图)
3、按 照保险 丝坐架 的螺丝 孔
未标注区分方 法:
单击此处添加 正文,文字是 您思想的提炼, 为了演示发布 的良好效果, 请言简意赅地 阐述您的观点。
取出接线盘 打开保护面板
三.找到安装位置
四.用螺丝固定接线 盘
安装漏电保护器座架 和安装漏电保护器 座架 保护器
红色表出的部分为活动卡扣
安装漏电保护器时 应一边斜入
另一边用螺丝刀一 字头拨动活动卡扣
四.依次安装保险丝坐架、第二个接线盘、 线盒、灯座、日光灯组件、线槽等。
○ 安装步骤均为:
五.取器件
六.确定安装位置
七固定器件
《照明电路安装》课件
万用表
用于测量电压、电 流和电阻等电气参 数。
03
照明电路安装流程
电路设计
确定照明需求
根据房间的功能和使用需求,确 定所需的照明方案和灯具类型。
绘制电路图
根据照明需求,绘制出详细的电路 图,包括电源、开关、灯具等的位 置和连接方式。
计算负载
根据灯具的功率和使用时间,计算 出电路的总负载,以选择合适的电 线和开关。
实践操作评价与总结
对实践操作进行了评价,并总结了经验教训,以便更好地掌握照 明电路安装技能。
THANKS
感谢观看
定期检查开关、插座的紧固情况,发现松动应及时紧固。
照明灯具安装不牢固
确保灯具安装牢固,防止灯具掉落造成伤害。
照明电路的维护与保养
定期清理电路板灰尘,保持清洁干燥 。
定期检查照明灯具的亮度、色温和使 用寿命,及时更换老化或损坏的灯具 。
检查电线连接处是否松动、氧化或过 热,及时处理。
05
案例分析与实践操作
02
照明电路材料与工具
导线与电缆
01
02
03
导线类型
根据用途不同,导线可分 为单股线和多股线,单股 线又可分为硬线和软线。
电缆类型
电缆分为电力电缆和控制 电缆,电力电缆用于传输 电能,控制电缆用于传输 信号。
导线规格
导线的截面积和颜色应符 合国家规范,常用的截面 积有1.5平方毫米、2.5平 方毫米、4平方毫米等。
照明电路的类型与特点
总结词
照明电路的类型与特点
详细描述
照明电路根据不同的分类标准可以分为不同的类型,如按使用光源可分为白炽灯 、荧光灯、LED等,按连接方式可分为串联、并联、混联等。不同类型的照明电 路具有不同的特点和使用场合。
照明线路安装ppt课件
K1
ppt精选版
34
几种常用开关的结构与用途
• 单开单控就是开关面板上只有一个按钮,并且该按钮背后 只有两个接线柱,工作模式就是控制一盏灯的开和关。
ppt精选版
35
几种常用开关的结构与用途
• 单开双控也是开关面板上只有一个按钮,但是它的背后有 三个接线柱,用两个这种面板开关可以组成两个地方随意 控制一盏灯的开和关。
① 闭合开关:电压加在启 动器两极间,氖气放电 发光,发热使动触片与 静触片接触,导致电路 接通。灯丝和镇流器中 有电流通过。
ppt精选版
45
日光灯的发光原理
i)日光灯的点燃过程
② 电路接通后:启动器中 的氖气停止放电,动触 片冷却收缩,两个触片 分离,电路自动断开。
ppt精选版
46
日光灯的发光原理
见光。
ppt精选版
42
日光灯的组成
ii)镇流器
镇流器是一个带铁芯的线圈,自感系数很
大。
ppt精选版
43
日光灯的组成
iii)启动器
是一个充有氖气的小灯 珠。装有两个电极:静触片、 U型动触片。
温度升高时,动触片与静触片接通;温度 降低时,动触片与静触片分离。
ppt精选版
44
日光灯的发光原理
i)日光灯的点燃过程
• 如果显示器只显示“1”,表示超量程,应将功能开关置 于更高的量程(下同)。
• 3.直流电流、交流电流的测量
• 先将黑表笔插入COM插孔,红表笔需视被测电流的大小 而定。如果被测电流最大为2A,应将红表笔插入A孔; 如果被测电流最大为20A,应将红表笔插入20A插孔。再 将功能开关置于DCA或ACA量程,将测试表笔串联接入 被测电路,显示器即显示被测电流值。
照明线路的安装、运行及维护
照明线路的安装、运行及维护是一个涉及到电气安全的重要工作。
它不仅影响到人们的生活和工作环境,还关系到人身安全。
因此,正确地安装、运行和维护照明线路是至关重要的。
首先,照明线路的安装需要遵守一些基本的原则和标准。
在安装过程中,需要使用合格的电线和电缆,并按照规定的容量和截面积进行选择。
电线和电缆应牢固地固定在墙壁或天花板上,避免悬空或垂直安装。
同时,还应保持适当的线缆距离,以避免互相干扰和引起火灾的风险。
安装时还需注意导线和绝缘材料的连接,确保连接牢固,避免出现接触不良或漏电的情况。
安装照明线路后,需要进行必要的检测和测试。
这包括电气安全测试和漏电保护器测试。
电气安全测试主要是确保线路的正常工作和安全使用。
漏电保护器测试则是为了检测是否存在漏电和及时切断电源,以避免电击事故的发生。
定期检测和测试可以保证线路的正常运行和安全性,同时也为及时排除故障提供了便利。
照明线路的维护也是必不可少的。
定期检查和保养可以及时发现线路中存在的问题,如线路老化、绝缘材料破损等。
对于老旧的线路和设备,应及时更换和升级,以确保其正常运行和安全性。
此外,还需要随时检查电线的接头和插头,确保连接牢固,避免过热和漏电的风险。
维护过程中还要注意保持线路的整洁和清洁,避免积尘和腐蚀。
总之,照明线路的安装、运行和维护是一个复杂而重要的过程。
它要求专业知识和技能,以确保线路的正常运行和安全使用。
只有按照标准和要求进行操作,才能防止事故的发生。
因此,建议在进行照明线路的安装、运行和维护时,请专业的电工进行操作,以确保安全和可靠性。
照明线路的安装
四、照明线路的安装
2、灯座的安装
按灯具的安装高度要求,取一定长度的双股软线作为吊灯座与灯头的连接导线, 上端接吊灯座内的接线端子,下端接灯头接线端子,双股软线在进入吊灯座盖 后,在离接线端头50mm处打一个结扣,防止接头处受到灯具重力
Байду номын сангаас
四、照明线路的安装
2、灯座的安装
3)灯头的安装 把螺口灯头的胶木盖子卸下,将软吊灯线下端穿过灯头盖孔,在离导线下端约 30mm处打一个结扣
照明线路的安装
一、什么是电气照明线路 通过各种灯具将电能转变成光照的闭合回路
一、什么是电气照明线路 • 根据照明场合和要求的不同,选用不同的灯具和光源
白炽灯
电子节能灯
荧光灯
一、什么是电气照明线路 利用电流通过灯丝电阻的热效应将电能转为光能
一、什么是电气照明线路 • 主要由灯泡、灯头和开关等组成
二、断路器的作用及特点
一种开关,与其他普通开关的不同点在适用电压等级高,灭弧能力 强,效果好等优点,在正常情况下起接通和断开高压电路中的空载 及负荷电流,当系统发生故障时能与保护装置和自动装置相配合, 迅速切断故障电流,防止事故扩大 从而保证系统安全运行
二、断路器的作用及特点
一种过流保护电器,主要由熔体和熔管两部分及外加填料等组成, 当被保护电路的电流超过规定值,并经过一定时间后,熔体本身产 生的热量将熔断熔体,使电路断开,从而对电力系统、各种电工设 备及电器起到保护的作用
四、照明线路的安装
2、灯座的安装 • 把去除绝缘层的两根导线下端芯线分别压接在两个灯头接线端子上 • 旋上灯头盖
四、照明线路的安装
单联开关的安装
将一根相线和一根开关线穿过木台两孔将 木台用螺钉固定在墙上。将两根导线穿进 开关两孔眼。固定开关并进行接线。装上 开关盖子
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
照明线路的安装基本知识
一、常用导线名称、型号及用途
二、我国常用导线的规格(mm2)
1、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185…
三、导线截面选择口诀:铝芯绝缘线在25°C时载流量与截面的倍数关系
10下五,100上二,
25、35,四、三界,
70、95,两倍半。
穿管、温度,八、九折。
裸线加一半。
铜线升级算
四、单股铜芯导线的连接
1、单股导线的直接绞接连接法,适用于直径小于2.6mm的单股导线
2、单股导线的绑接连接法,适用于直径在2.6mm以上的单股导线连接
3、单股导线的T型连接法,适用于支线是直径1.6mm左右的单股细导线
4、单股导线的T型绑接连接法,适用于支线直径为5mm左右的粗导线
5、单股导线与软线的连接、
6、单股导线的终端接头连接方法
7、单股不等径的导线连接
五、导线绝缘层的恢复
绝缘带(黄蜡带或塑料带)应从左侧的完好绝缘层上开始包缠,应包入绝缘层30—40mm,起包时带与导线之间应保持约45°倾斜。
(2)进行每圈斜叠缠包,包一圈必须压叠住前一圈的l/2带宽。
六、线头与接线桩的连接
常见接线桩有3种形式,即平压式、瓦形和针孔式。
相应地,单股导线、多股导线与不同接线桩的连接方法也有所不同。
(1)线头与螺钉平压式接线桩的连接。
(2)线头与瓦形接线桩的连接方法
(3)线头与针孔式接线桩连接
在插入针孔时应注意:一是注意插到底;二是不得使绝缘层进入针孔,针孔外的裸线头的长度不得超过3mm;三是凡有两个压紧螺钉的,应先拧紧近孔口的一个,再拧紧近孔底的一个。
七、照明灯具的安装
1、白炽灯
(1)、白炽灯座220V照明灯头离地高度的要求
①在潮湿、危险场所及户外应不低于2.5m;
②在不属于潮湿、危险场所的生产车间、办公室、商店及住房等一般不低于2m;
③如因生产和生活需要,必须将电灯适当放低时,灯头的最低垂直距离不应低于
1 m。
但应在吊灯线上加绝缘套管至离地2m的高度,并应采用安全灯头。
若装用日光灯,则日光灯架上应加装盖板;
④灯头高度低于上述规定而又无安全措施的车间、行灯和机床局
部照明,应采用36V及以下的电压。
(2)、白炽灯座的接线要求
火(相)线接顶芯极,零线接螺纹极。
2、荧光灯安装
荧光灯由灯管、启辉器、镇流器、灯架和灯座(灯脚)等元件组成。
(1)荧光灯的接线
八、开关的安装与要求
1、开关的分类
开关的类型很多,一般分类方式如下:
①按装置方式分:明装式:明线装置用;暗装式:暗线装置用;悬吊式:开关处于悬垂状态使用;附装式:装设于电气器具外壳。
②按操作方法分:跷板式、倒扳式、拉线式、按钮式、推移式、旋转式、触摸式。
③按接通方式分:单极、双极
2、开关安装要求。
①暗开关的安装方法,先将开关接好导线后用螺丝固定在塑料盒内的螺丝桩上,再装上开关面板。
②明开关安装方法是先将塑料明盒固定在墙上,然后安装开关。
③开关控制的是相线。
④并应装在门旁边,而不应装在门后边,距门框25厘米。
⑤跷板式、板把式开关安装位置应符合距地高度为1.2-1.4米。
⑥拉线开关距地高度为2.2-3米,若楼层净高低于3米,就距天花板200毫米。
⑦成排安装的开关高度一致,高低相差不应大于2毫米。
拉线开关相邻净空间距不应小于20毫米。
⑧同一建筑物内开关的通断方向要一致。
⑨单极开关应控制火线。
九、插座的安装与要求
1、插座安装要求。
①明装插座的离地高度不低于1.3m,一般为1.5-1.8m;暗装插座的离地高度不应低于0.15m,一般为0.3m,也可按明装插座的高度安装;居民住宅和儿童活动场所均不得低于1.3m。
②同一场所的插座安装高度应相同。
③暗插座的安装时先预埋接线盒在墙上,而明插座的安装需先固定木台或塑料明线盒。
④插座接线孔排列:左零右火。
2、插座的选择
(1)、根据用电设备的电流选择。
插座的额定电流由负载电流决定,一般按2倍的负载电流的大小来选择额定电流。
(2)、用电设备需要接地(接零)保护。
插座选择三孔。
十、漏电保护器
十一、电气工程图的种类
1.系统图表示系统的基本组成,相互关系及线路的配线方式位置
2.平面位置图表示设备或装置中各具体项目的位置
3.原理接线图表示成套装置的、设备的链接关系
十二、常用电气图形符号
十三、线路及灯具的标注格式1.线路标注
2.灯具的标注格式
十四、室内配线的施工工序
不论何种布线方式,其施工程序基本上是相同的。
它包括以下几道工序:(1)根据照明电气施工图确定配电板(箱)、灯座、插座、开关、接线盒和木
砖等预埋件的位置。
(2)确定导线敷设的路径,穿墙和穿楼板的位置。
(3) 配合土建施工,预埋好线管或布线固定材料、接线盒(包括插座盒、开关盒、灯座盒)及木砖等预埋件。
对于线管弯头多或穿线难度大的场所,预先在线管中穿好引导铁丝。
(4) 安装固定导线的元件。
(5) 敷设导线。
(6) 连接导线及分支、包缠绝缘。
(7)检查线路安装质量
(8)完成灯座、插座、开关及用电设备的接线。
(9)绝缘测量及通电试验,全面验收。
十五、穿管配线要求
①导线要求:绝缘强度不低于500V,截面铜芯导线应大于1.0平方毫米,铝芯导线应大于2.5平方毫米
②不同回路,不同电压等级,交流与直流不得穿在同一根管内
③导线在管内不应有接头和扭结,接头应设在接线盒内
④导线总截面积应占线管净截面积的40%及一下
十六、穿线方法
①短线:直接穿,导线做弯
②长线:线管内事先穿一引线(φ1.2即18号,φ1.6即16号),两人配合一送一拉。
③线盒留线长度:100∽150mm
十七、线管连接
①线管与线管连接:三通、弯头、两通
②线管与接线盒连接:固管螺母、直接连接(伸入线盒8∽10mm)
③线管与电源箱、控制箱连接:伸入箱内8∽10mm 十八、线管弯管方法
半径不宜过小,使用配套的弹簧。
