架空输电线路的施工工艺流程
超高压架空输电线路张力架线施工工艺导则

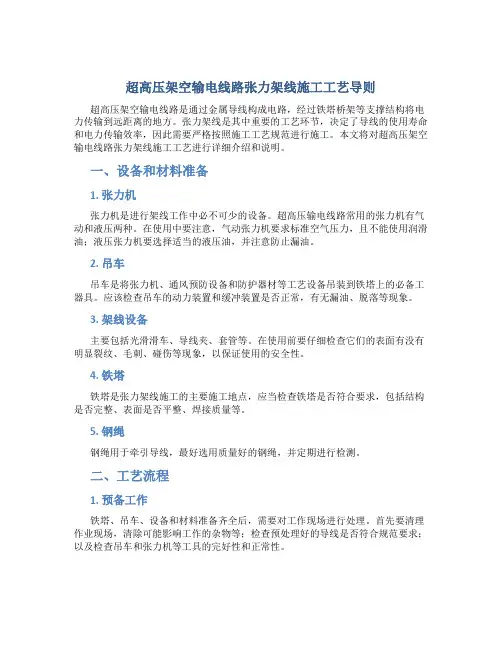

超高压架空输电线路张力架线施工工艺导则超高压架空输电线路是通过金属导线构成电路，经过铁塔桥架等支撑结构将电力传输到远距离的地方。
张力架线是其中重要的工艺环节，决定了导线的使用寿命和电力传输效率，因此需要严格按照施工工艺规范进行施工。
本文将对超高压架空输电线路张力架线施工工艺进行详细介绍和说明。
一、设备和材料准备1. 张力机张力机是进行架线工作中必不可少的设备。
超高压输电线路常用的张力机有气动和液压两种。
在使用中要注意，气动张力机要求标准空气压力，且不能使用润滑油；液压张力机要选择适当的液压油，并注意防止漏油。
2. 吊车吊车是将张力机、通风预防设备和防护器材等工艺设备吊装到铁塔上的必备工器具。
应该检查吊车的动力装置和缓冲装置是否正常，有无漏油、脱落等现象。
3. 架线设备主要包括光滑滑车、导线夹、套管等。
在使用前要仔细检查它们的表面有没有明显裂纹、毛刺、碰伤等现象，以保证使用的安全性。
4. 铁塔铁塔是张力架线施工的主要施工地点，应当检查铁塔是否符合要求，包括结构是否完整、表面是否平整、焊接质量等。
5. 钢绳钢绳用于牵引导线，最好选用质量好的钢绳，并定期进行检测。
二、工艺流程1. 预备工作铁塔、吊车、设备和材料准备齐全后，需要对工作现场进行处理。
首先要清理作业现场，清除可能影响工作的杂物等；检查预处理好的导线是否符合规范要求；以及检查吊车和张力机等工具的完好性和正常性。
2. 架线定位架线定位是在铁塔上确定导线的位置，并做出标记的过程。
主要步骤包括搭设索道、悬挂参考线、进行引线以及在各位置上进行标记。
3. 张力预调节预调节是用于调节张力的控制过程，必须依据要求对约束力进行预测，实现从预计张力到实际张力等精确控制。
4. 张力工期张力架线的关键步骤，需要注意的细节有：定位导线，选择合适的张力机型号和规格；正确安装引线、导线、绷线和支持设备等各部位；合理选择张力机的推力与拉力，避免导线翘曲等意外。
5. 收线张力架线完成后，需进行收线。
架空输电线路铁塔分解组立施工工艺导则
架空输电线路铁塔分解组立施工工艺导则架空输电线路铁塔是电力系统的重要组成部分，其施工质量和安全性直接影响电力系统的正常运行。
本工艺导则旨在规范架空输电线路铁塔的分解组立施工工艺，确保施工质量和安全性。
2、施工前准备2.1 施工前应仔细检查所需工器具和材料的完好性和数量是否符合要求。
2.2 施工前应制定详细的施工方案，并组织施工人员进行技术交底，明确各项工作内容和施工要求。
2.3 施工前应对施工现场进行安全检查，确保施工现场的环境和设备满足安全施工要求。
3、分解工艺3.1 分解前应对铁塔进行全面检查，确定铁塔的受力状态，制定合理的分解方案。
3.2 分解前应将铁塔周围的安全区域划定，并设置相应的标志和警示牌。
3.3 分解时应按照合理的顺序进行，先将压线杆、边角塔等易于拆卸的部位分解下来，再逐一拆卸其余部位。
3.4 分解过程中应注意防止铁塔失稳和坠落，确保施工安全。
4、组立工艺4.1 组立前应对铁塔基础进行检查，确保其符合组立要求。
4.2 组立前应将组立区域划定，并进行必要的防护措施，确保施工安全。
4.3 组立时应按照分解的逆序进行，先组立底部部件，再逐渐组立上部部件。
4.4 组立过程中应注意防止铁塔失稳和倒塌，确保施工安全。
5、施工后验收5.1 施工完成后应进行全面检查，确保铁塔的组立质量和安全性符合要求。
5.2 施工完成后应进行试验运行，确保电力系统的正常运行。
5.3 施工完成后应及时清理施工现场并进行安全交底，确保施工现场的环境和设备恢复正常。
6、总结架空输电线路铁塔的分解组立施工是一项重要的工程技术活动，需要严格按照规范和安全要求进行。
本工艺导则的制定和实施，有助于提高施工质量和安全性，保障电力系统的正常运行。
架空输电线路的施工工艺流程图.docx

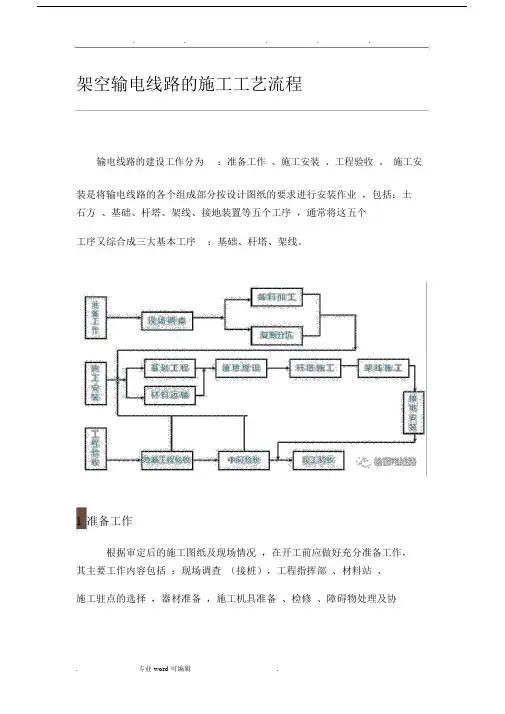

.....架空输电线路的施工工艺流程输电线路的建设工作分为：准备工作、施工安装、工程验收。
施工安装是将输电线路的各个组成部分按设计图纸的要求进行安装作业，包括：土石方、基础、杆塔、架线、接地装置等五个工序，通常将这五个工序又综合成三大基本工序：基础、杆塔、架线。
1准备工作根据审定后的施工图纸及现场情况，在开工前应做好充分准备工作，其主要工作内容包括：现场调查（接桩），工程指挥部、材料站、施工驻点的选择，器材准备，施工机具准备、检修、障碍物处理及协.....议，占地赔偿，施工复测、编制施工组织设计和施工计划及施工技术设计，进行技术培训、新技术科研试验，施工图技术交底等。
1.1 现场调查（接桩）设计单位按施工断面图进行现场定位，施工单位派人现场对线路所定的里程桩、杆位桩、方向桩和辅助桩进行现场交接。
现场接桩人员应进行现场调查，为的是了解现场情况以便顺利施工，现场调查的主要事项如下：⑴ 了解沿线地形、地貌以及各种地形（山地、丘陵、平原、沼泽等）的分布范围。
记录各杆塔所处地形能否满足组立杆塔的需要（如不能可要求设计单位移设杆塔位），以便考虑组立杆塔的吊装方法和紧线、放线区段及安放点。
⑵ 对山区的各个塔位应调查其能否满足杆塔堆放与所占场地的地形，以及需要开挖平整场地的工作量。
⑶ 了解沿线杆塔位置的地质情况，以便考虑开挖基础的施工方法或采取爆破施工的可能性。
⑷ 调查了解浇制混凝土基础的水源分布情况、水质情况。
⑸ 调查了解沿线路交叉跨越情况，以便考虑搭设跨越架的型式和高度。
⑹ 跨越河流时，应调查水流速度、水深。
对季节性河流应了解涸水期、来水期等，以便考虑架线方法。
⑺ 调查线路附近地上、地下障碍物情况，以便考虑土石方开挖、爆破的主要措施和放线时应防止导线磨损的措施。
.....⑻ 调查电力线、通讯线的路径及交叉跨越电力线路停电的可能性、允许停电时间，以便与线路施工协调配合，安排施工有关工序的进度和应采取的措施。
⑼ 调查线路附近需要砍伐的树木种类、高度以及需要拆迁房屋的问题和沿线青苗分布面积及杆塔占地面积，以便进行障碍物的清理和赔偿。
架空线路工程施工流程
架空线路工程施工流程一、钢管杆基础1、基础工程1.1 基础土石方依据图纸及现场实际土质情况，完成灌注桩成孔作业。
1。
3.3 灌注桩浇制依据图纸、作业规范及清单的项目特征，完成灌注桩浇筑作业。
图七：钢管塔基础砼工程2、杆塔工程2。
1 杆塔组立2.1.1钢管杆组立3、接地基础3。
1 接地槽挖方及回填3。
2接地安装接地工程属于隐蔽工程，在现场完成作业的过程中，施工单位须自检；建设单位（或监理公司）代表须旁站并复测相关数据是否符合设计要求及规范要求，现场实测接地槽深度、长度和宽度，接地体及接地极安装符合规范要求，实测接地电阻符合设计及规范要求，项目负责人及监理签字并做现场隐蔽工程验收。
二、 角钢塔基础1、基础工程1.1 基础土石方相关工序与钢管塔土石方工序类似；1。
2基础钢材依据设计图纸和杆塔型号，现场加工制作；1.2。
2一般钢筋 依据设计图纸及杆塔型号，现场加工制作、安装杆塔基础钢筋.1.3混凝土工程1.3.2现浇基础现浇基础完成前，须现场完成钢筋基础安装、模板安装2。
1杆塔组立（如上图)3 接地工程3.1接地土石方3。
2接地安装接地工程含接地体敷设，接地极安装.检查验收与钢管塔接地类似。
4、架线工程4.1导地线架设张力架线：在超高压输电线路架线中，用张力机、牵引机等主要设备使导线带一定张力在腾空状态下展放，并以相应的方法进行紧线、挂线和附件安装的整套施工工艺，称为张力架线. 张力架线的特征：1、导线在架线施工全过程中处于架空状态；2、以施工段为架线施工的单元工程，放线、紧线等作业在施工段内进行；3、施工段不受设计耐张段限制，可以直线塔作施工段起止塔,在耐张塔上直驼放线;4、在直线塔上紧线并作直线塔锚线,凡直通放线的耐张塔也直通紧线;5、在直通紧线的耐张塔上作平衡挂线或半平衡挂线；6、同相子导线要求同时展放、同时收紧.张力架线的优点：1、避免导线与地面摩擦致伤，减轻运行中的电晕损失及对无线电系统的干扰；2、施工作业高度机械化，速度快，工效高;3、用于跨越江河、公路、铁路、经济作物区，山区、泥沼、河网地带等复杂地形条件,更能取得良好经济效益；4、能减少青苗损失.单回路：单回路就是指一个负荷有一个供电电源的回路(即有三条导线）.双回路：即有2个供电回路（即有六条导线）.双分裂：即每项导线分裂为两根.（以此类推）5、附件安装工程6、调试6.1输电线路试运依据电压等级的类别，选择相应的调试等级；。
架空导线工程施工工序

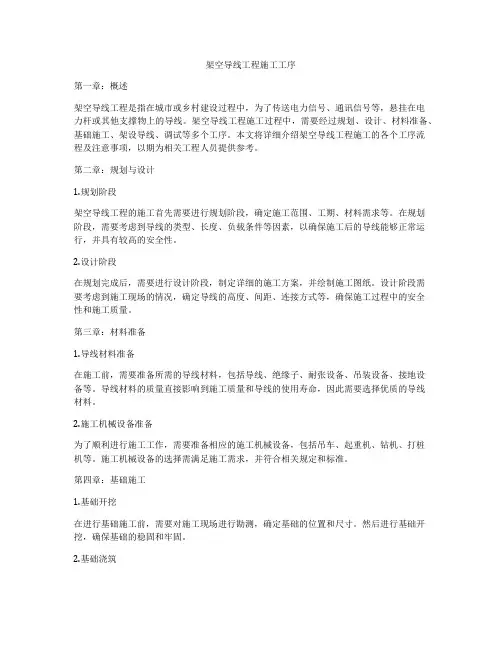

架空导线工程施工工序第一章：概述架空导线工程是指在城市或乡村建设过程中，为了传送电力信号、通讯信号等，悬挂在电力杆或其他支撑物上的导线。
架空导线工程施工过程中，需要经过规划、设计、材料准备、基础施工、架设导线、调试等多个工序。
本文将详细介绍架空导线工程施工的各个工序流程及注意事项，以期为相关工程人员提供参考。
第二章：规划与设计1.规划阶段架空导线工程的施工首先需要进行规划阶段，确定施工范围、工期、材料需求等。
在规划阶段，需要考虑到导线的类型、长度、负载条件等因素，以确保施工后的导线能够正常运行，并具有较高的安全性。
2.设计阶段在规划完成后，需要进行设计阶段，制定详细的施工方案，并绘制施工图纸。
设计阶段需要考虑到施工现场的情况，确定导线的高度、间距、连接方式等，确保施工过程中的安全性和施工质量。
第三章：材料准备1.导线材料准备在施工前，需要准备所需的导线材料，包括导线、绝缘子、耐张设备、吊装设备、接地设备等。
导线材料的质量直接影响到施工质量和导线的使用寿命，因此需要选择优质的导线材料。
2.施工机械设备准备为了顺利进行施工工作，需要准备相应的施工机械设备，包括吊车、起重机、钻机、打桩机等。
施工机械设备的选择需满足施工需求，并符合相关规定和标准。
第四章：基础施工1.基础开挖在进行基础施工前，需要对施工现场进行勘测，确定基础的位置和尺寸。
然后进行基础开挖，确保基础的稳固和牢固。
2.基础浇筑基础开挖完成后，需要进行基础浇筑。
在浇筑过程中，需要注意控制浇筑质量，确保基础的强度和平整度，以便后续的导线架设工作。
第五章：架设导线1.导线悬挂在基础浇筑完成后，需要进行导线的悬挂工作。
导线的悬挂需要严格按照设计方案进行，保证导线的高度和间距符合要求，避免出现安全隐患。
2.导线连接导线悬挂完成后，需要进行导线的连接工作。
需要使用专用工具进行导线的连接，确保连接的牢固性和可靠性，避免因导线连接不良导致的故障。
第六章：调试1.电气连接导线连接完成后，需要进行电气连接工作。
架空输电线路施工的工艺流程

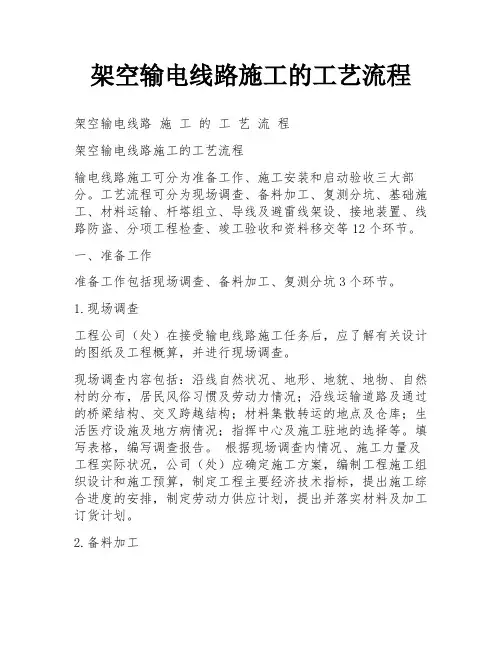

架空输电线路施工的工艺流程架空输电线路施工的工艺流程架空输电线路施工的工艺流程输电线路施工可分为准备工作、施工安装和启动验收三大部分。
工艺流程可分为现场调查、备料加工、复测分坑、基础施工、材料运输、杆塔组立、导线及避雷线架设、接地装置、线路防盗、分项工程检查、竣工验收和资料移交等12个环节。
一、准备工作准备工作包括现场调查、备料加工、复测分坑3个环节。
1.现场调查工程公司（处）在接受输电线路施工任务后，应了解有关设计的图纸及工程概算，并进行现场调查。
现场调查内容包括：沿线自然状况、地形、地貌、地物、自然村的分布，居民风俗习惯及劳动力情况；沿线运输道路及通过的桥梁结构、交叉跨越结构；材料集散转运的地点及仓库；生活医疗设施及地方病情况；指挥中心及施工驻地的选择等。
填写表格，编写调查报告。
根据现场调查内情况、施工力量及工程实际状况，公司（处）应确定施工方案，编制工程施工组织设计和施工预算，制定工程主要经济技术指标，提出施工综合进度的安排，制定劳动力供应计划，提出并落实材料及加工订货计划。
2.备料加工现在施工单位都以效益为中心，人工费用所占比例也较大，如果工器具、材料跟不上而造成窝工，其损失十分大。
虽然现在基本上不是买方市场，但各厂的产品质量、价格、工期、技术水平、售后服务有一定差距，要经过仔细比较，货比三家。
需要加工的部件，也要及早落实材料，整理好图纸，落实好加工单位。
制定好物资供应计划，按各施工阶段及时将材料加工统一平衡分配到施工队，应规定出物资、材料和加工供应时间表。
3.复测分坑输电线路的设计工作，由设计单位承担，设计中的现场选线定位工作，通常邀请施工单位及运行单位共同参加，以便对线路走向等重要问题共同研究，选择合理的线路方案。
施工人员从施工角度提出具体意见。
（1）、交接桩。
设计单位在线路设计完毕交付施工时，除交给设计图纸外，还应将选定的线路桩位及走向，向施工单位人员逐桩交代清楚。
施工人员在“交接桩”工作中应认真负责，详细了解桩位情况。
架空线路工程施工流程
架空线路工程施工流程一、钢管杆基础1、基础工程基础土石方线路复测分坑线路复测分坑实际是两项不同的工作。
设计单位在输电线路设计完成后，在施工时要向施工单位进行技术交底，除向施工单位移交图纸资料外，还要将线路的走径方向、杆塔位置等现场资料以桩位的形式移交，以便施工单位施工。
上述交底到开始施工可能会有一段间隔，现场情况可能有些变化，桩位标志有可能丢失，所以施工单位在施工前，要根据设计要工器具包含：光学经纬仪（含花杆）、水平仪、GPS定位仪等）工用的各种地锚坑进行现场定位，以便土方开挖。
根据设计图纸，杆塔编号基础钢材钢筋笼（种类或规格：钢筋综Array合）混凝土工程保护帽保护帽的作用：1、为了防止因地脚螺母松动或丢失而发生的杆塔倾斜或倒塔事故。
2、保护地脚螺栓和杆塔地脚因长期暴漏在空气而发生锈蚀，影响杆塔的正常使用寿命；依据图纸及现场实际土质情况，完成灌注桩成孔作业。
灌注桩浇制依据图纸、作业规范及清单的项目特征，完成灌注桩浇筑作业。
注：灌注桩混凝土浇筑过程，底部至顶部须坚持分层浇筑、分层振捣、连续作业；图七：钢管塔基础砼工程2、杆塔工程杆塔组立钢管杆组立3、接地基础接地槽挖方及回填接地安装接地工程属于隐蔽工程，在现场完成作业的过程中，施工单位须自检；建设单位（或监理公司）代表须旁站并复测相关数据是否符合设计要求及规范要求，现场实测接地槽深度、长度和宽度，接地体及接地极安装符合规范要求，实测接地电阻符合设计及规范要求，项目负责人及监理签字并做现场隐蔽工程验收。
二、 角钢塔基础1、基础工程基础土石方相关工序与钢管塔土石方工序类似；基础钢材地脚螺栓依据设计图纸和杆塔型号，现场加工制作；一般钢筋依据设计图纸及杆塔型号，现场加工制作、安装杆塔基础钢筋。
混凝土工程基础垫层现浇基础现浇基础完成前，须现场完成钢筋基础安装、模板安装2杆塔工程杆塔组立（如上图）3接地工程接地土石方接地安装接地工程含接地体敷设，接地极安装。
高压输电线路架空线施工工艺
高压输电线路架空线施工工艺摘要：在我国的特高压电网建设中，既借鉴了国外的先进经验，又结合我国国情和电力系统发展的特点，具有相当的特殊性。
只有在长期的运行实践和进一步的深入研究的基础上，才能够将特高压电网的优势充分发挥出来。
本文立足于对交流特高压输电线路的问题分析，研究了交流特高压输电线路关键技术，并对交流特高压输电线路的应用做了相关介绍。
关键词：特高压；输电线路；电晕；过电压一、交流特高压输电的问题在我国，特高压输电是指交流1000kV和直流±800kV的输电工程及技术。
特高压输电是为了满足远距离、大容量输电的需求而产生的，其技术基础是已经成熟应用的超高压输电技术。
根据超高压输电的运行、设计经验，已经目前已经应用的特高压工程与技术，高电压应用与发展必须深入研究和解决三个关键问题,即绝缘要求、电晕效应、电磁场及其影响。
1、过电压问题过电压问题，指的是有雷击导致的感应过电压、直击雷过电压以及各种操作引起的过电压。
特高压电网的各种过电压在现象上与超高压电网相类似，但特性上有较大差异。
特高压电网中的过电压将决定绝缘水平和绝缘系统的设计，而这些将直接影响到建设的成本和运行的可靠性。
2、电晕问题在天气不好的情况下，特高压导线表面的电场强度超过临界值后，将会使周围空气分子电离，形成正、负带电粒子，离子碰撞和复合过程，会产生光子和电晕放电。
电晕放电的危害有功率损耗、噪声和信号干扰。
由于电压等级更高，特高压线路电晕现象比超高压线路更为严重，因此需要合理的选择导线数目、导线结构等，使电晕放电的影响尽量降低。
3、电磁场问题。
输电线路会在周围和地面产生工频电场和磁场。
由于电压高、电流大，特高压输电线路的电磁场影响成为了公众关心的关键问题，特别是对周围的建筑、人员生产生活的影响等方面二、交流特高压输电线路的关键技术为了解决特高压电网存在的重要问题，在大量的研究、试验的基础上，特高压电网进行了建设和运行工作，在运行工作中，部分问题得到了进一步解决，成为了特高压电网运行的关键，现在就输电线路方面的关键技术进行分析。
架空输电线路施工工艺流程
架空输电线路施工工艺流程架空输电线路的建设是电力系统中重要的一环。
它涉及到输电线路的设计、选址、材料采购、施工等多个环节，需要按照一定的工艺流程进行。
本文将详细介绍架空输电线路施工的工艺流程，并探讨其关键步骤和注意事项。
一、工艺流程概述架空输电线路施工工艺流程通常包括以下几个步骤：方案设计、材料采购、选址施工、电力设备安装、线路投运等。
下面将逐一介绍这些步骤的详细内容。
二、方案设计方案设计是架空输电线路施工的首要步骤，其目的是根据输电线路的需求和环境条件，制定出合理的施工方案。
方案设计通常包括以下几个方面的内容：1. 需求分析：明确输电线路的电压等级、输电能力、安全要求等。
根据需求确定线路的参数，如电线的截面积、杆塔的数量和型号等。
2. 环境评估：评估输电线路所处地区的环境条件，包括气候、地质、土壤等。
根据环境评估结果，确定材料的选型和施工方式。
3. 经济性分析：综合考虑投资成本、维护成本等因素，进行经济性分析，选择成本合理的施工方案。
三、材料采购材料采购是按照方案设计确定的技术要求和数量，采购所需的输电线路施工材料的过程。
在材料采购时，需要注意以下几点：1. 品质可靠：选择具有合格证书、符合国家标准的材料，确保施工质量。
2. 供货周期：合理安排采购时间，确保材料能够按时到达施工现场。
3. 售后服务：选择有售后服务保障的供应商，以应对施工过程中可能出现的问题。
四、选址施工选址施工是将输电线路沿着预定的路线进行安装和施工的过程。
选址施工通常包括以下几个步骤：1. 土地准备：进行现场勘测，清理施工区域，确保施工场地的平整和安全。
2. 杆塔安装：按照方案设计确定的杆塔位置，进行基础建设，并安装架设杆塔。
3. 电线架设：将电线逐段固定在安装好的杆塔上，并进行绝缘处理，确保电线安全可靠。
4. 线路接地：进行线路的接地处理，以保障线路的电气安全性。
五、电力设备安装电力设备安装是架空输电线路施工的重要环节，主要包括变压器、继电保护装置、开关设备等的安装。
线路施工
5)浇灌时注意模板及支撑是否变形、下沉及移动，防止
流浆；应注意钢筋笼与四周模板保持一定的距离，严防
露筋。
❖浇灌应从一角开始，不能从四周同 时浇灌。
❖高度超过2m使用溜槽下料。
❖分层浇灌
❖分层捣固
六、基础养护
1.浇筑后应在12h内开始浇水养护，当天气炎热、干燥有风时，应在3h 内进行浇水养护。
2.使用普通硅酸盐和矿渣硅酸盐水泥的混凝土，浇水养护时间不得少于7 昼夜。
缺点：自重大、抗拉强度低、质量不易控制、冬季施工 还需采取保温措施等。
四、混凝土浇筑施工
1.混凝土浇筑施工工艺流程
2.钢筋加工及安装 （1）钢筋弯钩 （2）钢筋的连接：绑扎法、焊接法
施工准备 钢筋制作与安装
模板安装 混凝土浇筑 基础养护
模板拆除 质量验收
3.模板安装
模板既保证基础的形状尺寸，又承受混凝土的压力。成 型后外观质量，主要靠模板安装的质量来保证。
直升机放导引绳
飞艇放导引绳
氢气球放导引绳
动力伞放导引绳
航模放导引绳
7.导引绳牵引牵引绳
8.导线展放
主牵引机牵牵引绳，牵引绳牵导线，张力机对导线施 加张力。
9.导、地线连接
三、紧线的方法
使用滑车组收紧导线
gl 2 f
8 0
1.弧垂观测
紧线就是通过收紧导地线，使其达到设计要求张力，而 导地线的张力是通过弧垂来反映的。在一定的气象条件下 ，某一档内导地线的张力与其弧垂值一一对应。 1. 弧垂观测方法：异长法、等长法、角度法
3.基础拆模，经表面质量检查合格后，应及时回填，对基础外露部分加 遮盖物，并继续浇水养护。
4.采用养护剂养护时，应在拆模并检查合格后立即涂刷，不再浇水。
架空输电线路的施工工艺设计流程
架空输电线路的施工工艺设计流程一、前期准备1.各项技术准备：包括施工方案论证、施工图纸设计、工程量清单的测算等。
2.项目组织准备：安排项目经理、工程师、技术员等相关人员，并确定各人员职责和任务分工。
3.资材准备：根据工程需求和设计要求，进行材料的采购准备。
二、材料采购1.宽波束天线：根据设计要求，选择具有优良性能的天线，并保证其供货时间和数量满足施工需求。
3.辅助设备：包括绝缘子、附件、工具、机械设备等。
三、典型工序设计1.基础施工工序：包括找平地基、基坑挖掘、钢筋安装、混凝土浇筑等。
2.轻型铁塔安装工序：包括铁塔安装、观测塔修建等。
3.跨越线路施工工序：包括导线张拉、绝缘子安装、牵引避雷器安装等。
4.铺设地线和引下线工序：包括地线铺设、线夹的安装、引下线的安装等。
四、施工组织设计1.安全技术准备：编制施工现场安全管理计划，制定安全操作规程，配备必要的安全设备。
2.施工进度控制：制定施工进度计划，明确各项工程任务的时间节点，进行施工进度的监控和调整。
3.人力资源管理：根据施工需求，合理配置人力资源，确保施工进度和质量。
4.质量控制：建立质量控制体系，对施工工艺进行质量控制，确保施工质量符合要求。
五、监测与验收1.监测：在施工过程中，对关键节点进行监测，包括基础施工的监测、线路张拉的监测等，及时发现和解决施工中的问题。
2.验收：在施工结束后，对整个工程进行验收，检验工程验收标准是否符合设计要求，以及工程质量是否达到要求。
总结：架空输电线路的施工工艺设计流程包括前期准备、材料采购、典型工序设计、施工组织设计及监测与验收等环节。
通过合理的工艺设计和组织管理，可以确保架空输电线路施工的顺利进行，并保证工程质量达到要求。
同时，不断进行监测和验收，能够及时发现和解决施工中的问题，从而保证工程的安全性和可靠性。
国家电网公司输电线路施工工艺示范手册(线路部分)
第二部分 架空线路工程施工工艺示范第一章 土石方工程施工工艺示范1.1.1 一般施工工艺1.1.1.1 适用范围架空电力线路常规土石方工程施工。
1.1.1.2 施工工艺流程1 施工准备1） 测量仪器和量具使用前必须进行检查。
经纬仪最小角度读数不应大于1′。
2） 爆破施工时，爆破人员必须持证上岗，爆炸物品使用的审批手续必须齐全。
2 线路路径复测1）线路测量前必须依据设计提供的数据复核设计给定的杆塔位中心桩，并以此作为测量基准。
复测时有下列情况之一时，应查明原因并予以纠正：① 以相邻直线桩为基准，其横线路方向偏差大于50mm；② 用经纬仪视距法复测时，顺线路方向两相邻杆塔位中心桩间的距离与设计值的偏差大于设计档距的1%；③ 转角桩的角度值，用方向法复测时对设计值的偏差大于1′30″。
2）如下地形危险点处等应重点复核：① 导线对地距离有可能不够的地形凸起点的标高；② 杆塔位间被跨越物的标高；③ 相邻杆塔位的相对标高。
实测值与设计值的偏差不应大于0.5m，超过时应由设计方查明原因并予以 纠正。
3）设计交桩后个别丢失的杆塔中心桩，应按设计数据予以补钉，其测量精度应符合下列要求：① 桩之间的距离和高程测量，可采用视距法同向两测回或往返各一测回测定，其视距长度不宜大于400m。
当受地形限制时，可适当放长；② 测距相对误差，同向不应大于1/200，对向不应大于1/150；③ 当距离大于600m时，宜采用电磁波测距仪或全站仪测量。
4）因地形或障碍物等原因需改变杆塔位或拉线坑位置时，应向项目技术部门汇报，会同设计处理。
3 施工基面开挖施工基面的开挖应以设计图纸为准，按不同地质条件规定开挖边坡。
基面开挖后应平整，不应积水，边坡不应坍塌，及时清除周边的浮石、悬石。
如需爆破施工，施工过程必须按照国家相关规定进行。
4 基础分坑1）分坑时，应复核该塔邻档的档距或角度，有问题应查明原因并予以纠正。
2）分坑必须在复测结束后进行。
输电线路施工工艺流程
输电线路施工工艺流程输电线路施工工艺流程是指按照一定的步骤和方法，对输电线路进行安装、调试和运行的过程。
下面将介绍一下典型的输电线路施工工艺流程。
首先，施工前期，需进行线路调查和设计。
根据线路的需求和实际情况，进行线路的勘测、测量和设计，确定线路的路径和杆塔的布置位置。
同时还需进行线路材料的购买和准备工作。
其次，施工队伍的组织和准备工作。
确定好施工的人员数量和分工，配备好所需的工具和设备。
同时还需进行安全防护措施的准备，确保施工过程的安全。
然后，进行杆塔基础的施工。
根据设计要求和现场实际情况，进行杆塔基础的开挖、浇筑和固定工作。
保证杆塔的稳定和牢固。
接着，进行导线的安装。
按照设计要求，安装好导线和大地线，同时还需进行线路的搭建和固定，确保导线的安全和稳定。
然后，进行杆塔的搭建和固定。
根据设计要求，将杆塔逐个竖起，将各个杆塔之间的连接件进行连接，然后使用钢丝绳固定好杆塔。
随后，进行线路的调试和试验。
进行线路的带电试验、与主变压器的接通试验等，确保线路的正常运行和安全可靠。
最后，进行线路的验收和交接。
对线路进行全面的检查和测试，验证线路是否符合设计要求，并进行相关的手续办理和文件的归档工作，最终完成线路的验收和交接。
综上所述，输电线路施工工艺流程主要包括前期调查和设计、施工队伍的组织准备、杆塔基础施工、导线安装、杆塔搭建固定、线路调试试验、线路验收交接等步骤。
每一步都需要严格按照规定的程序和要求进行，以确保线路的安全和可靠运行。
同时还需加强施工现场的管理和安全防护，确保施工过程的顺利进行。
架空输电线路工程施工及验收规程
架空输电线路工程施工及验收规程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!架空输电线路工程施工及验收规程详解一、引言架空输电线路作为电力系统的重要组成部分，其施工质量和安全性能直接关系到电网的稳定运行和人民生活的正常供电。
架空输电线路铁塔分解组立施工工艺导则
架空输电线路铁塔分解组立施工工艺导则架空输电线路铁塔的分解组立施工工艺是架空输电线路施工中的重要环节，其施工质量直接影响到线路的安全运行。
因此，本文旨在介绍架空输电线路铁塔分解组立的施工工艺及注意事项，以确保施工质量和安全。
二、工艺流程1. 施工前准备在施工前，应根据实际情况制定详细的施工方案，明确施工任务、工序、时间、安全措施等，并检查施工工具、设备、资材的完好情况。
同时，应组织专业技术人员进行现场勘测，确定铁塔选址、定位等。
2. 施工现场安全措施在施工现场，应设置明显的安全标志，区分施工区域和非施工区域。
施工人员应佩戴安全帽、安全鞋等个人防护装备，并遵守各项安全规定，确保施工人员安全。
3. 铁塔的分解根据实际情况，调查铁塔的构件数量、尺寸、重量等参数，制定铁塔分解方案。
按照铁塔分解方案，完成铁塔的分解。
4. 铁塔的组立铁塔组立时，应根据实际情况，按照铁塔组立方案，按序组装铁塔构件。
在组装过程中，要注意受力分布、构件连接、垂直度、水平度等因素，确保每个构件的安全可靠。
5. 铁塔的验收铁塔组装完成后，应进行验收。
验收内容包括：铁塔垂直度、水平度、受力情况、构件连接是否可靠等。
如发现问题，应及时进行整改，确保铁塔的安全运行。
三、注意事项1. 在施工过程中，应根据实际情况制定详细的施工方案，保证施工过程的安全可靠。
2. 在铁塔分解组立过程中，对铁塔构件数量、尺寸、重量等参数要进行详细调查，制定详细的施工方案。
3. 铁塔组装过程中，应注意受力分布、构件连接、垂直度、水平度等因素，确保每个构件的安全可靠。
4. 铁塔组装完成后，应进行验收，确保铁塔的安全运行。
5. 在施工现场，应设置明显的安全标志，区分施工区域和非施工区域，确保施工人员安全。
四、结论本文介绍了架空输电线路铁塔分解组立的施工工艺及注意事项，对于铁塔分解组立的施工人员具有一定的参考价值。
在实际施工过程中，应根据实际情况，制定详细的施工方案，保证施工过程的安全可靠。
架空输电线路的施工工艺流程
架空输电线路的施工工艺流程输电线路的建设工作分为：准备工作、施工安装、工程验收。
施工安装是将输电线路的各个组成部分按设计图纸的要求进行安装作业,包括：土石方、基础、杆塔、架线、接地装置等五个工序，通常将这五个工序又综合成三大基本工序：基础、杆塔、架线.准备工作根据审定后的施工图纸及现场情况,在开工前应做好充分准备工作，其主要工作内容包括:现场调查（接桩）,工程指挥部、材料站、施工驻点的选择,器材准备，施工机具准备、检修、障碍物处理及协议,占地赔偿，施工复测、编制施工组织设计和施工计划及施工技术设计，进行技术培训、新技术科研试验,施工图技术交底等。
1.1现场调查（接桩）设计单位按施工断面图进行现场定位，施工单位派人现场对线路所定的里程桩、杆位桩、方向桩和辅助桩进行现场交接。
现场接桩人员应进行现场调查，为的是了解现场情况以便顺利施工,现场调查的主要事项如下:⑴了解沿线地形、地貌以及各种地形（山地、丘陵、平原、沼泽等）的分布范围.记录各杆塔所处地形能否满足组立杆塔的需要（如不能可要求设计单位移设杆塔位），以便考虑组立杆塔的吊装方法和紧线、放线区段及安放点。
⑵对山区的各个塔位应调查其能否满足杆塔堆放与所占场地的地形,以及需要开挖平整场地的工作量。
⑶了解沿线杆塔位置的地质情况,以便考虑开挖基础的施工方法或采取爆破施工的可能性.⑷调查了解浇制混凝土基础的水源分布情况、水质情况。
⑸调查了解沿线路交叉跨越情况，以便考虑搭设跨越架的型式和高度.⑹跨越河流时,应调查水流速度、水深。
对季节性河流应了解涸水期、来水期等，以便考虑架线方法.⑺调查线路附近地上、地下障碍物情况,以便考虑土石方开挖、爆破的主要措施和放线时应防止导线磨损的措施。
⑻调查电力线、通讯线的路径及交叉跨越电力线路停电的可能性、允许停电时间，以便与线路施工协调配合，安排施工有关工序的进度和应采取的措施。
⑼调查线路附近需要砍伐的树木种类、高度以及需要拆迁房屋的问题和沿线青苗分布面积及杆塔占地面积，以便进行障碍物的清理和赔偿。
输电线路施工的工艺流程
施工方案设计:对特定的工程施工对象结合工程实际情况进行 分析、计算，进行多种施工方案的经济、技术的对比分析，提出具体 的技术、组织及安全措施。
Se
U R
2
jX
施工安装，是将输电线路的各个组成部分按设计图 纸的要求进行安装作业，包括：土石方、基础、杆塔、架 线、接地装置等五个工序，通常将这五个工序综合成三大 基本工序：基础、杆塔、架线。
基础的作用
在外力、风、冰、雷击等外界环境因素作用下，稳定的 支持杆塔及导、避雷线系统。
Se
U R
2
jX
基础承受的荷载
风
地线 自重
导线 自重
覆冰
断线
Se
U R
2
jX
基础的分类
主角钢插入式基础 地脚螺栓式基础 金属预制基础 岩石基础 灌注桩基础
筏型砼预制基础
联合基础
Se
穿 越 重 线冰 路区 的
500KV
Se
U R
2
jX
启动验收，是对建设完毕输电线路进行带电、升压运 行试验，同时完成检查输电线路的缺陷并针对问题进行作 业，使输电线路工程在正式投运前达到设计要求的电气和 机械强度指标。
竣工验收巡线
一、 基础工程
——定义 基础，是架空输配电线路的杆塔地面以下部分。
（7）养护 （8）撤模及回填
二、杆塔工程
杆塔作用
稳定地支持导线、避雷线，使 导线、避雷线与地面（水面）及导 线、避雷线之间保持足够的电气安 全距离。
杆塔种类 钢筋混凝土电杆（砼杆）、铁塔、钢管塔等。
架空电缆线安装施工方案
一、工程概况1.1 编制依据（1）《架空电力线路施工及验收规范》（GB50233-2014）（2）《架空电力线路工程施工质量及评定规程》（DL/T5168-2002）（3）《架空输电线路防雷设计规范》（GB/T50057-2010）（4）《架空电力线路运行规程》（DL/T5242-2010）1.2 工程概况本工程为某地区35kV架空电缆线路安装工程，线路全长10km，包括杆塔、导线、绝缘子、接地装置等设备。
二、施工准备2.1 材料准备（1）杆塔：铁塔、水泥杆、水泥单杆；（2）导线：绝缘导线、接地线；（3）绝缘子：复合绝缘子；（4）接地装置：接地网、接地线；（5）其他材料：紧线工具、紧线器、安全带等。
2.2 人员准备（1）施工队伍：项目经理、施工队长、施工员、电工、架子工等；（2）施工人员：按照工程需要，配置相应数量的施工人员。
2.3 施工机械准备（1）吊车：用于杆塔、导线、绝缘子等设备的吊装；（2）紧线器：用于导线的紧固；（3）安全带：用于施工人员的安全防护。
三、施工工艺3.1 杆塔安装（1）测量杆塔位置，按照设计要求进行定位；（2）采用吊车将杆塔吊至指定位置，调整水平、垂直度；（3）安装基础，固定杆塔；（4）检查杆塔基础和杆塔的安装质量。
3.2 导线安装（1）按照设计要求，将导线吊至杆塔上；（2）使用紧线器将导线紧固，确保导线张力符合要求；（3）检查导线的安装质量。
3.3 绝缘子安装（1）将绝缘子吊至杆塔上；（2）将绝缘子安装在导线上，确保绝缘子与导线连接牢固；（3）检查绝缘子的安装质量。
3.4 接地装置安装（1）按照设计要求，将接地网铺设在地面；（2）将接地线连接到接地网上，确保接地线连接牢固；（3）检查接地装置的安装质量。
3.5 防雷接地装置安装（1）按照设计要求，将防雷接地装置安装在杆塔上；（2）将接地线连接到防雷接地装置上，确保接地线连接牢固；（3）检查防雷接地装置的安装质量。
四、施工质量控制4.1 材料质量严格按照设计要求，选用合格的材料，确保材料质量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
架空输电线路的施工工艺流程
输电线路的建设工作分为：准备工作、施工安装、工程验收。
施工安装是将输电线路的各个组成部分按设计图纸的要求进行安装作业，包括：土石方、基础、杆塔、架线、接地装置等五个工序，通常将这五个工序又综合成三大基本工序：基础、杆塔、架线。
准备工作
根据审定后的施工图纸及现场情况，在幵工前应做好充分准备工作，其主要
工作内容包括：现场调查（接桩），工程指挥部、材料站、施工驻点的选择，器材准备，施工机具准备、检修、障碍物处理及协议，占地赔偿，施工复测、编制施工组织设计和施工计划及施工技术设计，进行技术培训、新技术科研试验，施工图技术交底等。
1.1现场调查（接桩）
设计单位按施工断面图进行现场定位，施工单位派人现场对线路所定的里程桩、杆位桩、方向桩和辅助桩进行现场交接。
现场接桩人员应进行现场调查，为的是了解现场情况以便顺利施工，现场调查的主要事项如下：
⑴了解沿线地形、地貌以及各种地形（山地、丘陵、平原、沼泽等）的分布范围。
记录各杆塔所处地形能否满足组立杆塔的需要（如不能可要求设计单位移设杆塔位），以便考虑组立杆塔的吊装方法和紧线、放线区段及安放点。
⑵对山区的各个塔位应调查其能否满足杆塔堆放与所占场地的地形，以及需要幵挖平整场地的工作量。
⑶了解沿线杆塔位置的地质情况，以便考虑开挖基础的施工方法或采取爆破
施工的可能性。
⑷调查了解浇制混凝土基础的水源分布情况、水质情况。
⑸调查了解沿线路交叉跨越情况，以便考虑搭设跨越架的型式和高度。
⑹跨越河流时，应调查水流速度、水深。
对季节性河流应了解涸水期、来水期等，以便考虑架线方法。
⑺调查线路附近地上、地下障碍物情况，以便考虑土石方开挖、爆破的主要措施和放线时应防止导线磨损的措施。
⑻调查电力线、通讯线的路径及交叉跨越电力线路停电的可能性、允许停电时间，以便与线路施工协调配合，安排施工有关工序的进度和应采取的措施。
⑼调查线路附近需要砍伐的树木种类、高度以及需要拆迁房屋的问题和沿线青苗分布面积及杆塔占地面积，以便进行障碍物的清理和赔偿。
图地形地貌
1.2 材料点选择根据施工预算中给定的运输半径及便于施工减少二次运输的里程来选择材料点（施工驻点）。
材料点的选择应靠近公路、运输方便、通讯便利、地势较高的地方，应远离村屯（考虑防盗）的地方。
图材料点
1．3 备料加工现在施工单位都以效益为中心，人工费用所占比例也较大，如果工器具、材料跟不上而造成窝工，其损失十分大。
虽然现在基本上不是买方市场，但各厂的产品
质量、价格、工期、技术水平、售后服务有一定差距，要经过仔细比较，货比三家。
需要加工的部件，也要及早落实材料，整理好图纸，落实好加工单位。
制定好物资供应计划，按各施工阶段及时将材料加工统一平衡分配到施工
队，应规定出物资、材料和加工供应时间表。
图辅助装备料
1.4 施工复测
对线路进行部分复测、杆塔基础分坑、基础操平，以及施工所需要的其它测量工作。
其主要内容如下：
⑴复测设计勘定的杆塔中心桩的位置，在进行基础分坑测量之前对设计勘定
的杆塔中心桩进行复测。
如偏差超过以下规定时应查明原因予以纠正。
具体要求：
①以设计勘测定的两相邻直线桩为基准，其垂直线路方向偏差不应大于
50mm 。
②测量使用的仪器和工具，在使用前应检查校正。
量距用的绳尺、钢尺应全
面检查其差度是否符合计量标准，以免量距发生错误。
③废置的桩位应拔掉以免误认为是杆塔中心桩造成施工错误。
④辅助桩应固定牢固。
对易碰损的桩应加以保护，以防松动或施工中改动、
碰动。
⑤测量用的塔尺接口应牢固，以防塔尺下坠造成测距错误。
扶塔尺人员应注
意附近高压线路以防塔尺接触带电体造成伤害。
⑥操作仪器人员不得离开仪器以免仪器被风吹倒损坏。
图线路复测
施工安装
施工安装应在有关监理部门的监理下进行。
是将输电线路的各个组成部分按
设计图纸的要求进行施工安装作业。
施工安装包括基础施工、杆塔组立、架线、接地、线路防护等工序。
除了材料运输外，其它工序一环扣一环，相互影响，其直接关系到施工成本、安全、质量。
2.1工地运输
工地运输是指将施工用的器材、机具及施工现场临时建筑材料、生活用品运至驻点；将杆塔、线材、金具、绝缘子等材料从仓库运到施工杆位的中、小型运输。
此项任务工作量大、运输条件差、使用人力多。
运输的及早顺利完成，对整个工程施工进展有很大关系。
如运输调度不当，不是急用先运，甚至发错、遗漏，就会发生停工待料等情况。
图铁塔运输
2.2基础施工
图基础模板支护
基础施工包括分坑、土石方幵挖和埋放地盘、拉盘和现场浇制混泥土基础等。
它属于隐蔽工程，如有偏差或不符合要求，将影响杆塔质量，甚至发生倒杆事故。
基础施工土方量大，往往外包，建设单位却要作专项现场验收。
而对施工单位属于前期工程，人员不齐，容易疏于监管。
基础施工常遇到地质情况和设计不一或流沙等意外情况，这时要会同设计部门紧急处理。
总之，落实责任制十分重要。
2.3杆塔组立
本工序根据杆塔是电杆还是铁塔，施工方法有较大区别，一般可分为组立杆塔和调整两部进行，钢筋混凝土杆还应先进行排杆焊接。
（1）排杆焊接。
如采用整根钢筋混混凝土电杆时，不需要焊接。
一般使用的
①300mm或①400mm等径杆，均分段制成不同长度。
施工时需排齐数段电杆, 在现场焊接成所需要的长度。
（2）立杆或立塔。
它是线路施工中主要的一道工序，有整体起立和分解组立两种。
分解组立可先进行部分组装，也可以边组装边起吊；整体起立的杆塔均在起立前进行地面组装，故施工时，可分为组装和立杆塔两步进行。
图组立铁塔
（3）调整杆塔。
杆塔组立后，可能因组立时的误差，也可能由于拉线盘走动、埋土未夯实、基础下沉等原因，导致杆身倾斜或者横担扭歪等。
这些偏差必须在架线前纠正。
同时，还要调整杆塔上装置，包括固件的紧固等，以确保施工质量。
2.4 架线架线包括导线、地线的放线、紧线及附件安装。
放线前应先做好准备工作，如线盘设置、每基杆塔挂放线滑轮，调整耐张杆的拉线和加补强拉线，搭设交叉跨越架，备齐导线紧线工具和导线、地线连接根据等。
图架线施工
图附件安装
2.5 接地工程
接地装置的施工，包括埋设接地刚带和其它接地设施，测量接地电阻值，将
架空地线与接地体接通。
图接地施工
2.6设施保护
少数犯罪分子把偷盗线路器材作为生财之道，引起很多人为倒杆塔、断线路、偷接地线等重大事故或隐患。
所以在铁塔下部都要装防盗螺栓，拉线也要采用防
盗措施。
为方便线路运行及安全，线路还需要安装杆号牌，提示牌及警示牌等。
图防盗螺栓安装
工程验收及移交
工程验收包括隐蔽工程验收、中间验收及竣工检验三项工作。
完成竣工验收
后就可以幵展竣工试验，线路投运后将进行竣工资料的移交。
3.1隐蔽工程验收
架空输电线路的隐蔽工程的验收检查应在隐蔽前进行。
隐蔽工程验收应包括下列
内容：
(1) 基础坑深及地基处理情况。
(2) 现浇基础中钢筋和预埋件的规格、尺寸、数量、位置、底座断面尺寸、混
凝土的保护层厚度及浇筑质量。
(3) 预制基础中钢筋和预埋件的规格、数量、安装位置，立柱的组装质量。
(4) 岩石及掏挖基础的成孔尺寸、孔深、埋入铁件及混凝土浇筑质量。
(5) 灌注桩基础的成孔、清孔、钢筋骨架及水下混凝土浇灌；
(6) 液压连接的接续管、耐张线夹、引流管等的检查应包括下列内容：
(a) 连接前的内、外径，长度；
(b) 管及线的清洗情况；
(c) 钢管在铝管中的位置；
(d) 钢芯与铝线端头在连接管中的位置。
(7) 导线、架空地线补修处理及线股损伤情况；
(8) 杆塔接地装置的埋设情况。
(9) 基础防腐情况检查。
3.2中间验收
中间验收应按基础工程、杆塔组立、架线工程、接地工程、线路防护设施分
部工程完成后实施验收，也可分批进行。
3.3竣工验收
竣工验收应在隐蔽工程验收和中间验收全部结束后实施。
竣工验收检是对架空送电线路投运前安装质量的最终确认。
竣工验收除应确认工程的施工质量外，尚应包括以下内容：
①线路走廊障碍物的处理情况；
②杆塔上固定标志；
③临时接地线的拆除；
④遗留问题的处理情况；
竣工验收除应验收实物质量外，尚应包括工程技术资料。
3.4竣工试验及资料移交
根据施工验收规范规定，经验收合格才能进行竣工试验，最后送电、升压、经24h （72h ）试运行交付建设单位。
根据施工技术档案管理制度的规定，施工技术档案由各主管部门汇集整理，应移交技术档案部门一份，长期保管使用。
