机械原理考试试题及答案3篇(K12教育文档)

机械原理考试试题及答案3篇(word版可编辑修改)编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（机械原理考试试题及答案3篇(word版可编辑修改)）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为机械原理考试试题及答案3篇(word版可编辑修改)的全部内容。

试题1一、选择题(每空2分，共10分）1、平面机构中,从动件的运动规律取决于 D .A、从动件的尺寸B、机构组成情况C、原动件运动规律D、原动件运动规律和机构的组成情况2、一铰链四杆机构各杆长度分别为30mm ，60mm,80mm,100mm，当以30mm的杆为机架时，则该机构为 A 机构。

A、双摇杆B、双曲柄C、曲柄摇杆D、不能构成四杆机构3、凸轮机构中，当推杆运动规律采用 C 时，既无柔性冲击也无刚性冲击。

A、一次多项式运动规律B、二次多项式运动规律C、正弦加速运动规律D、余弦加速运动规律4、平面机构的平衡问题中，对“动不平衡”描述正确的是 B 。

A、只要在一个平衡面内增加或出去一个平衡质量即可获得平衡B、动不平衡只有在转子运转的情况下才能表现出来C、静不平衡针对轴尺寸较小的转子（转子轴向宽度b与其直径D之比b/D〈0.2）D、使动不平衡转子的质心与回转轴心重合可实现平衡5、渐开线齿轮齿廓形状决定于 D 。

A、模数B、分度圆上压力角C、齿数D、前3项二、填空题（每空2分，共20分)1、两构件通过面接触而构成的运动副称为低副。

2、作相对运动的三个构件的三个瞬心必在同一条直线上。

3、转动副的自锁条件是驱动力臂≤摩擦圆半径。

4、斜齿轮传动与直齿轮传动比较的主要优点：啮合性能好，重合度大，结构紧凑。

机械原理试题及答案

机械原理试题及答案1. 试题一，简答题。

1) 什么是机械原理？2) 机械原理的研究对象是什么？3) 机械原理的基本原理是什么？答案：1) 机械原理是研究力、运动和能量传递规律的一门学科，它是研究机械运动和相互作用的基础。

2) 机械原理的研究对象是机械系统的结构、运动和力学性能。

3) 机械原理的基本原理是牛顿运动定律、能量守恒定律和动量守恒定律。

2. 试题二，计算题。

一辆质量为500kg的小车，以20m/s的速度行驶，经过一个半径为50m的圆弯道，求小车通过弯道时的向心加速度。

答案：小车通过弯道时的向心加速度a = v^2 / r = (20m/s)^2 / 50m = 8m/s^2。

3. 试题三，分析题。

一台起重机吊起一个重量为5000N的物体，起重机的钢丝绳与物体的夹角为30°，求起重机需要施加的力和力的方向。

答案：起重机需要施加的力F = 5000N / sin30° = 10000N，力的方向与钢丝绳的方向一致。

4. 试题四，综合题。

一台汽车的发动机输出功率为100kW，汽车的质量为1500kg，求汽车以10m/s的速度行驶时所受到的阻力。

答案：汽车行驶时所受到的阻力R = 功率 / 速度 = 100kW / 10m/s = 10000N。

5. 试题五，应用题。

一根长为2m的杠杆，在离支点1m处施加100N的力，求杠杆的支点受到的力和力的方向。

答案：杠杆的支点受到的力F = 100N 1m / 1m = 100N，力的方向与杠杆的方向相反。

通过以上试题及答案的学习，我们可以更加深入地了解机械原理的基本概念、应用方法和计算技巧。

希望大家能够通过不断的练习和思考，掌握机械原理的基本原理和应用技能，为今后的学习和工作打下坚实的基础。

机械原理复习题带答案docx

机械原理复习题带答案docx一、选择题（每题2分，共10分）1. 机械运动的基本形式包括哪些？A. 平移和旋转B. 平移和摆动C. 旋转和摆动D. 平移、旋转和摆动答案：A2. 四杆机构中，哪个杆件的长度决定了机构的运动特性？A. 连杆B. 摇杆C. 曲柄D. 滑块答案：C3. 齿轮传动中，齿数比与传动比之间的关系是什么？A. 齿数比等于传动比B. 齿数比与传动比成反比C. 齿数比与传动比成正比D. 齿数比与传动比无关答案：C4. 凸轮机构中，凸轮的形状如何影响从动件的运动？A. 凸轮形状不影响从动件运动B. 凸轮形状决定了从动件的加速度C. 凸轮形状决定了从动件的位移D. 凸轮形状决定了从动件的速度答案：C5. 机械系统中，哪种类型的轴承允许轴向移动？A. 深沟球轴承B. 圆锥滚子轴承C. 推力球轴承D. 角接触球轴承答案：C二、填空题（每题2分，共10分）1. 机械效率是输出功率与输入功率之比，用符号____表示。

答案：η2. 机械系统中，____是将旋转运动转换为直线运动的机构。

答案：螺旋机构3. 在齿轮传动中，____是两个齿轮啮合时，齿数最少的齿轮。

答案：小齿轮4. 机械振动中，____是指系统在没有外力作用下，由于自身能量损失而逐渐减弱的振动。

答案：阻尼振动5. 机械设计中，____是指零件在工作过程中，由于材料内部缺陷或外部载荷作用而发生断裂的现象。

答案：疲劳破坏三、简答题（每题10分，共20分）1. 简述机械系统中的自由度和约束的概念，并举例说明。

答案：机械系统中的自由度是指系统在空间中可以独立运动的方向数。

约束是指限制系统自由度的条件。

例如，一个铰链连接的平面四杆机构，其自由度为3，因为可以在三个相互垂直的方向上移动。

而铰链本身则提供了两个约束，限制了机构在这两个方向上的平移自由度。

2. 描述齿轮传动的优缺点。

答案：齿轮传动的优点包括高效率、结构紧凑、传动比准确、可实现远距离传动等。

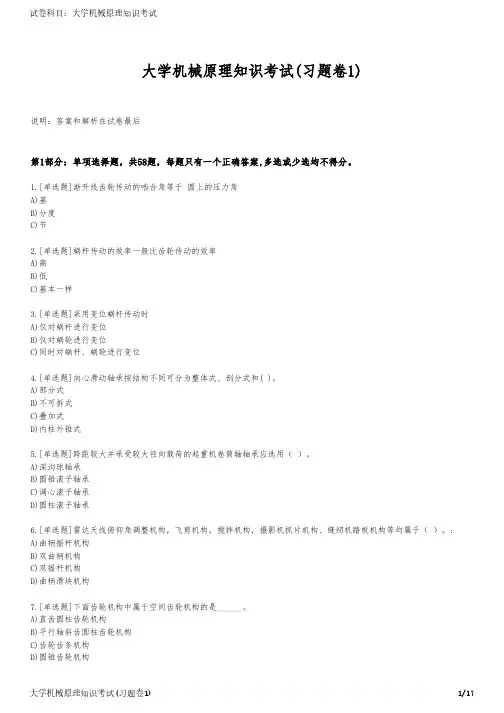

大学机械原理知识考试(习题卷1)

大学机械原理知识考试(习题卷1)说明：答案和解析在试卷最后第1部分：单项选择题，共58题，每题只有一个正确答案,多选或少选均不得分。

1.[单选题]渐开线齿轮传动的啮合角等于圆上的压力角A)基B)分度C)节2.[单选题]蜗杆传动的效率一般比齿轮传动的效率A)高B)低C)基本一样3.[单选题]采用变位蜗杆传动时A)仅对蜗杆进行变位B)仅对蜗轮进行变位C)同时对蜗杆、蜗轮进行变位4.[单选题]向心滑动轴承按结构不同可分为整体式、剖分式和( )。

A)部分式B)不可拆式C)叠加式D)内柱外锥式5.[单选题]跨距较大并承受较大径向载荷的起重机卷筒轴轴承应选用（）。

A)深沟球轴承B)圆锥滚子轴承C)调心滚子轴承D)圆柱滚子轴承6.[单选题]雷达天线俯仰角调整机构，飞剪机构，搅拌机构，摄影机抓片机构、缝纫机踏板机构等均属于（）。

:A)曲柄摇杆机构B)双曲柄机构C)双摇杆机构D)曲柄滑块机构7.[单选题]下面齿轮机构中属于空间齿轮机构的是______。

A)直齿圆柱齿轮机构B)平行轴斜齿圆柱齿轮机构C)齿轮齿条机构8.[单选题]铰链四杆机构中，若最短杆与最长杆长度之和小于其余两杆长度之和，则为了获得曲柄摇杆机构，其机架应取( )。

A)最短杆B)最短杆的相邻杆C)最短杆的相对杆D)任何一杆9.[单选题]对于i12=n1/n2说法最正确的是( )A)1为主动轮，2为从动轮B)表示圆柱齿轮传动比C)表示圆锥齿轮传动比D)表示蜗杆蜗轮传动比10.[单选题]行星轮系的自由度等于1，中心轮之一不动，给定（）个原动件即具有确定的运动。

:A)1B)2C)3D)411.[单选题]除差动轮系外，行星轮系的自由度均为（）A)1B)2C)3D)412.[单选题]（）是输出功与输入功的比值，表明机械系统对能量的有效利用程度。

:A)运动效率B)机械效率C)运动角D)压力角13.[单选题]如果将运动链中的一个构件固定,使运动链具有确定的运动,则该运动链变成()A)组件B)桁架C)机器D)机构14.[单选题]驱动力与运动方向的夹角为压力角，驱动力与径向方向的夹角为传动角，二者之和是( ).A)90°B)60°C)30°D)60°15.[单选题]凸轮机构中,从动件的运动规律完全取决于凸轮( )。

机械原理习题1

机械原理习题第1章绪论复习思考题1、试述构件和零件的区别与联系？2、何谓机架、原动件和从动件？3、试述机械原理研究的对象和内容？4、如何理解机器、机构和机械其区别与联系？第2章平面机构的组成分析复习思考题1、两构件构成运动副的特征是什么？2、如何区别平面及空间运动副？5、何谓自由度和约束？6、转动副与移动副的运动特点有何区别与联系？7、何谓复合铰链？计算机构自由度时应如何处理？8、机构具有确定运动的条件是什么？9、什么是虚约束？习题1、画出图示平面机构的运动简图，并计算其自由度。

（a）(b) (c)2、一简易冲床的初拟设计方案如图。

设计者的思路是：动力由齿轮1输入，使轴A连续回转；而固装在轴A上的凸轮2与杠杆3组成的凸轮机构将使冲头4上下运动以达到冲压的目的。

试绘出其机构运动简图，分析其运动是否确定，并提出修改措施。

3、计算图示平面机构的自由度；机构中的原动件用圆弧箭头表示。

(a) (b) (c)(d) (e) (f)第3章平面机构的运动分析复习思考题1、已知作平面相对运动两构件上两个重合点的相对速度12A AV 及12B BV 的方向，它们的相对瞬心P 12在何处？2、当两构件组成滑动兼滚动的高副时，其速度瞬心在何处？3、如何考虑机构中不组成运动副的两构件的速度瞬心？4、利用速度瞬心，在机构运动分析中可以求哪些运动参数？5、在平面机构运动分析中，哥氏加速度大小及方向如何确定？习题1、试求出下列机构中的所有速度瞬心。

(a) (b)(c) (d)2、图示的凸轮机构中，凸轮的角速度ω1=10s-1，R=50mm，l A0=20mm，试求当φ=0°、45°及90°时，构件2的速度v。

题2图凸轮机构题3图组合机构3、图示机构，由曲柄1、连杆2、摇杆3及机架6组成铰链四杆机构，轮1′与曲柄1固接，其轴心为B，轮4分别与轮1′和轮5相切，轮5活套于轴D上。

各相切轮之间作纯滚动。

机械原理复习题及答案(doc 14页)

机械原理复习题及答案(doc 14页)《机械原理》复习题一.填空题:1设螺纹的升角为λ，接触面的当量摩擦系数为,则螺旋副自锁的条件为3 对心曲柄滑块机构以曲柄为原动件时，其最大传动角γ为4为了减小飞轮的质量和尺寸，最好将飞轮安装在机械的高速轴上。

５、机器中安装飞轮的目的,一般是为了调节周期性速度波动而同时还可达到减少投资，降低能耗的目的;６、内啮合斜齿圆柱齿轮传动的正确啮合条件是７、一对斜齿圆柱齿轮传动的重合度由端面重合度和轴向重合度两部分组成,斜齿轮的当量齿轮是指＿与斜齿轮法面齿形相当的直齿轮;８、3个彼此作平面平行运动的构件间共有 3 个速度瞬心,这几个瞬心必定位于同一直线上;９、含有6个构件的平面机构,其速度瞬心共有15 个,其中有 5 个是绝对瞬心,有10 个是相对瞬心;１０、周期性速度波动和非周期性速度波动的调节方法分别为安装飞轮和安装调速器;１１、在凸轮机构推杆的四种常用运动规律中一次多时速度相同的点，不同点相对瞬心的绝对速度大小不为0，绝对瞬心的绝对速度大小为0 ，在有六个构件组成的机构中，有15 个瞬心。

2２刚性回转构件的不平衡可以分为两种类型，一种是静不平衡，其质量分布特点是质量分布在垂直于回转轴线的同一平面内；另一种是动不平衡，其质量分布特点是质量分布在若干个不同的回转平面内。

2３在曲柄摇杆机构中，当曲柄与机架两次共线位置时出现最小传动角。

２４移动副的自锁条件是外力作用在摩擦锥内，转动副的自锁条件是外力作用在摩擦圆内，从效率的观点来看，机构的自锁条件是。

２５根据机构的组成原理，任何机构都可以看作是由机架、原动件和从动件组成的。

２６刚性转子的静平衡就是要使惯性力之和为零。

而刚性转子的动平衡则要使惯性力之和为零以及惯性力偶矩之和为零。

２７渐开线齿轮的齿廓形状取决于基圆半径的大小，其值越大齿廓形状越平缓（基圆半径越大齿廓的曲率半斤越大）。

２８采用范成法切制渐开线齿廓时发生根切的原因是啮合极限点落在刀具齿顶线之下。

机械原理试题1doc资料

机械是(机器和机构)的总称。

1．构件是机构中的(运动)单元体。

2．在平面机构中若引入一个高副将引入(1)个约束，而引入一个低副将引入(2)个约束。

3．从机构结构观点来看，任何机构都是由机架、原动件和从动件三部分组成。

5．构件的自由度是指(构件的独立运动参数)；机构的自由度是指(机构的独立运动参数)。

6．由两个构件直接接触而组成的(可动联接)称为运动副。

7．两个构件通过(点或线)接触而构成的运动副称为高副。

8．两个构件通过(面)接触而构成的运动副称为低副。

9．运动链是指构件通过运动副的联接而构成的相对可动的系统称为运动链。

10．两个以上的构件在同一处以(转动)副相联接，就构成复合铰链。

11．机构中某些构件所具有的不影响其他构件运动的自由度称为(局部自由度)。

12．不产生实际约束效果的重复约束称为(虚约束)。

13．当两个构件组成移动副时其瞬心位于(垂直于导路的无穷远处)。

14．当两个构件组成转动副时其瞬心位于(转动副的中心)。

15．当两个构件组成纯滚动高副时其瞬心位于接触点处。

16．两互作平面运动的构件上绝对速度相等的瞬时重合点称为(速度瞬心)。

17．求机构的不直接相联接的各构件的瞬心时，可应用三心定理来求。

18．从受力观点分析，移动副的自锁条件是驱动力作用线位于摩擦角内。

转动副的自锁条件是驱动力作用线与摩擦圆相交。

19．槽面摩擦力比平面摩擦力大，是因为当量摩擦系数大。

20．机械中，V带比平带应用广泛，从摩擦角度来看，其主要原因是V带为槽面摩擦。

，当量摩擦系数fv 大21.运动副中法向反力（或正压力）和摩擦力的合力，称为运动副中的总反力。

]22.总反力与法向反力之间的夹角称为摩擦角。

23．驱使机械运动的力称为驱动力阻止机械运动的力称为阻抗力。

24．机械的输出功与输入功之比称为机械效率。

25．速度影象原理和加速度影象原理只能应用于同一构件上的各点。

26．一个运动矢量方程只能求解2个未知量。

27．从效率来分析，机械的自锁条件是η≤0。

机械原理试卷.1

武汉科技大学《机械原理》题目部分，(卷面共有97题,分,各大题标有题量和总分)一、填空题(23小题,共分)1．(2分)速度比例尺的定义是，在比例尺单位相同的条件下，它的绝对值愈大，绘制出的速度多边形图形愈小。

2．(2分)在平面机构中，具有两个约束的运动副是副，具有一个约束的运动副是副。

3．(4分)在移动副摩擦中，总反力是和的合力。

4．(5分)机构中的复合铰链是指；局部自由度是指；虚约束是指。

5．(3分)具有、、等三个特征的构件组合体称为机器。

6．(2分)机器是由、、所组成的。

7．(2分)机器和机构的主要区别在于。

8．(2分)从机构结构观点来看，任何机构是由三部分组成。

9．(2分)运动副元素是指。

10．(2分)构件的自由度是指；机构的自由度是指。

11．(2分)两构件之间以线接触所组成的平面运动副，称为副，它产生个约束，而保留了个自由度。

12．(2分)机构中的运动副是指。

13．(2分)机构具有确定的相对运动条件是原动件数机构的自由度。

14．(2分)在平面机构中若引入一个高副将引入______个约束，而引入一个低副将引入_____个约束，构件数、约束数与机构自由度的关系是。

15．(2分)平面运动副的最大约束数为，最小约束数为。

16．(2分)当两构件构成运动副后，仍需保证能产生一定的相对运动，故在平面机构中，每个运动副引入的约束至多为，至少为。

17．(5分)计算机机构自由度的目的是_______________________________________________________________________________ _____________________________________________________________________。

18．(2分)在平面机构中，具有两个约束的运动副是副，具有一个约束的运动副是副。

19．(5分)计算平面机构自由度的公式为F ，应用此公式时应注意判断：A、铰链，B、自由度，C、约束。

机械原理试题库1

机械原理自测题库——分析计算题（共88题）1、试计算图示机构的自由度（若有复合铰链、局部自由度或虚约束，必须明确指出）。

并判断该机构的运动是否确定（标有箭头的机构为原动件）。

若其运动是确定的，要进行杆组分析，并显示出拆组过程，指出各级杆组的级别、数目以及机构图a 图b)题 1 图2、计算图示机构自由度，并判定该机构是否具有确定的运动（标有箭头的构件为原动件）。

图 a) 图 b)题 2 图3、计算图示机构自由度，并确定应给原动件的数目。

图a 图b题 3 图4、在图示机构中试分析计算该机构的自由度数，若有复合铰链、局部自由度或虚约束，则在图上明确指出。

图a 图b题 4 图5、计算图示机构的自由度，并作出它们仅含低副的替代机构。

第 1 页共24 页图 a) 图 b)题 5 图6、试计算图示机构的自由度。

(若有复合铰链、局部自由度或虚约束，必须明确指出。

)并指出杆组的数目与级别以及机构级别。

LG I题 6 图7、计算下列机构的自由度（有复合铰链、虚约束和局部自由度请指出）图 a) 图 b)题 7 图8、图示的铰链四杆机构中,已知mmlAB65=，mmlCD90=，mmlAD125=，sradmmlBC/10,1251==ω,顺时针转动,试用瞬心法求:1)当φ=15°时,点C的速度V C;2)当φ=15°时,构件BC上(即BC线上或其延长线上)速度最小的一点E的位置及其速度值。

题 8 图9、在图示的凸轮机构中，已知凸轮1以等角速度ω1=10rad/s转动。

凸轮为一偏心圆，其半径R1=25mm，L AB=15mm，L AD=50mm，φ1=90°，试用瞬心法求机构2的角速度ω2。

第 2 页共24 页题 9 图10、在图示机构中，已知长度L AB=L BC=20 mm ,L CD=40mm ,∠a=∠β=90°W1=100(1/S),请用速度瞬心法求C点的速度的大小和方向题 10 图11、如图所示偏置曲柄滑块机构。

机械原理考试试卷及答案.docx

2013年4月考试机械原理第三次作业一、填空题（本大题共30分，共15小题，每小题2分）1.移动副的自锁条件是 ____ ；转动副的自锁条件是_____ O2.凸轮轮廓的形状是由 ____ 和_____ 决定的。

3.完全平衡是 _____ o4.进行机构结构分析吋，要拆出基本杆组，首先从离原动件最 _____ 的构件开始。

通常这个构件是作为_____ o5.较链四杆机构的基本形式有 ____ 、 _______ 和_____ o6.在双方向联轴节中，要使主、从动轴的传动比恒等于1,则必须满足的条件是______ O7.两个构件以一定的表面相互接触所形成的可动联接，称为 ____ o两个构件上相互接触的表面，称为______ o&运动链与机构的区别是：_______ O9.从效率的观点来说，机构自锁的条件是 _____ ；所谓自锁机构，即在_____ 时机构不能运动。

10.凸轮的基圆半径越小，则凸轮机构的压力角越______ ,而凸轮机构的尺寸越______ O11.平面连杆机构中，连杆作平面运动，连杆上不同位置的点在一个运动循环所经过的运动轨迹描绘成一条曲线。

这条曲线就称为_______ o将不同位置的连杆曲线集合起来，就是一张_______ O12.图平面机构如果有确定运动，需要_____ 个原动件。

13.基本杆组的级数，按____ 所形成封闭多变形的边数来分，有几个边就称为几级组。

14.在凸轮机构的各种常用从动件运动规律中，______ 运动规律具有刚性冲击；______ 运动规律具有柔性冲击；而______ 运动规律无冲击。

15.凸轮机构从动件的端部结构形式一般有____ 、_______ 、________ 、_____ 等四种。

二、作图题（本大题共30分，共5小题，每小题6分）i.在图示机构中，各摩擦面的摩擦角均为e, Q为生产阻力，P为驱动力，试在图中画出各2.如图的四杆闭运动链中，已知a= 150mm, b=500mm, c=300mm, d=400mm o欲设计一个餃链四杆机构，机构的输入运动为单向连续转动，确定在下列情况下，应取哪个构件为机架？（1）输出运动为往复摆动C2）输出运动也为单向连续转动3.如图所示的对心滚子从动件盘形凸轮机构中，凸轮的实际轮廓为一圆，圆心在A点，半径R=40mm,凸轮转动方向如图所示，10A = 25mm,滚子半径rr =1 Omm,试问：1）凸轮的理论曲线为何种曲线？2）在图上标出凸轮的基圆半径rb 3 ）在图上标出图示位置从动件的位移s,并计算从动件的升距h =? 4 ）用反转法作出当凸轮沿3方向从图示位置转过90o时凸轮机构的压力角，并计算推程中的最大压力角amax二？ 5 ）若凸轮实际廓线不变，而将滚子半径改为15mm,从动件的运动规律有无变化？4. 设计一个偏心曲柄滑块机构。

(完整版)机械原理试题及答案.doc

机械原理试题及答案1.在如图所示的齿轮—凸轮轴系中，轴4 称为 ()A.零件B. 机构C. 构件D. 部件2.若组成运动副的两构件间的相对运动是移动，则称这种运动副为()A. 转动副B. 移动副C. 球面副D. 螺旋副3.渐开线齿轮的齿廓曲线形状取决于()A. 分度圆B. 齿顶圆C. 齿根圆D. 基圆4.机构具有确定相对运动的条件是()A.机构的自由度数目等于主动件数目B.机构的自由度数目大于主动件数目C.机构的自由度数目小于主动件数目D.机构的自由度数目大于等于主动件数目5.一般转速的滚动轴承计算准则为()A. 进行静强度计算B. 进行极限转速计算C. 进行疲劳寿命计算D. 进行热平衡计算6.柴油机曲轴中部的轴承应采用()A. 整体式滑动轴承B. 部分式滑动轴承C. 深沟球轴承D. 圆锥滚子轴承7.螺纹联接的自锁条件为()A. 螺纹升角≤当量摩擦角B. 螺纹升角 > 摩擦角C. 螺纹升角≥摩擦角D. 螺纹升角≥当量摩擦角8.机械运转不均匀系数是用来描述机械运转不均匀程度的重要参数，其表达式为()A. B.C. D.9.铰链四杆机构的死点位置发生在()A. 从动件与连杆共线位置B. 从动件与机架共线位置C. 主动件与连杆共线位置D. 主动件与机架共线位置10. 当轴的转速较低，且只承受较大的径向载荷时，宜选用()A. 深沟球轴承B. 推力球轴承C. 圆柱滚子轴承D. 圆锥滚子轴承11.作单向运转的转轴，其弯曲应力的变化特征是()A. 对称循环B. 脉动循环C. 恒定不变D. 非对称循环12. 在一般机械传动中，若需要采用带传动时，应优先选用()A. 圆型带传动B. 同步带传动C.V 型带传动D. 平型带传动13.铰链四杆机构中，若最短杆与最长杆长度之和小于其余两杆长度之和，则为了获得曲柄摇杆机构，其机架应取()A. 最短杆B. 最短杆的相邻杆C. 最短杆的相对杆D. 任何一杆14. 若被联接件之一厚度较大、材料较软、强度较低、需要经常装拆时，宜采用()A. 螺栓联接B. 双头螺柱联接C. 螺钉联接D. 紧定螺钉联接15. 在凸轮机构的从动件选用等速运动规律时，其从动件的运动()A. 将产生刚性冲击B. 将产生柔性冲击C. 没有冲击D. 既有刚性冲击又有柔性冲击16. 与标准直齿圆柱齿轮的复合齿轮形系数YFS 值有关的参数是()A. 工作齿宽bB. 模数 mC. 齿数 zD. 压力角α17. 齿轮传动中，轮齿齿面的疲劳点蚀经常发生在()A. 齿根部分B. 靠近节线处的齿根部分C. 齿顶部分D. 靠近节线处的齿顶部分18. 普通圆柱蜗杆传动的正确啮合条件是()A.mt1=ma2,αt1=αa2,γ=βB.ma1=mt2,αa1=αt2,γ=βC.mt1=ma2,αt1=αa2,γ=-βD.ma1=ma2,αa1=αt2,γ=-β（注：下标t 表示端面， a 表示轴向， 1 表示蜗杆、 2表示蜗轮）19. 下列联轴器中，能补偿两轴的相对位移并可缓冲、吸振的是()A. 凸缘联轴器B. 齿式联轴器C. 万向联轴器D. 弹性柱销联轴器20. 带传动的主要失效形式是带的()A. 疲劳拉断和打滑B. 磨损和胶合C. 胶合和打滑D. 磨损和疲劳点蚀二、填空题 (本大题共 10 小题，每小题 1 分，共 10 分 )21. 在机构中采用虚约束的目的是为了改善机构的运动状况和________ 。

(完整)机械原理试题及答案,推荐文档.docx

机械原理考试试卷题号一二三四五六七八九十总分得分签名一、选择题 : （以下各题中，只有一个答案是正确，请选正确答案。

每题 2 分，共20 分）1．一个转动副引入B个约束，一个移动副引入B个约束 ,而一个高副引入A个约束。

A ． 1B ． 2C． 32．在凸轮机构推杆常用运动规律中，A运动规律有刚性冲击，而 B 运动规律有柔性冲击。

A ．等速B．等加速等减速C．简谐3．设计滚子推杆盘形凸轮廓线时，其最小曲率半径ρC滚子半径 r时 ,凸轮的实际min T 廓线为一平滑曲线。

A ．等于B ．小于C．大于4．为了提高机构的传动性能，要求机构的最大压力角B许用压力角。

A ．等于B ．小于C．大于5．四杆机构已知a=c<b<d，且 b//d，当取 d 为机架时得到B。

A ．双曲柄机构B ．双摇杆机构C．曲柄摇杆机构6．有一斜齿轮和圆锥齿轮其齿数为Z，斜齿轮的螺旋角为，锥齿轮的圆锥角为，则它们的当量齿数Z v为 B。

A. Z vZcos Z v Z,B. Z v Z3Z v Z C．Z v Z3, Z v Z3 cos cos cos cos cos7．正变位齿轮与同样 m、 z、α的标准直齿圆柱齿轮比较，其齿顶圆齿厚将A。

A．增大 B ．减小C．不确定8．经过静平衡的回转件 C 动平衡的，而经过动平衡的回转件A的。

A ．一定是B ．一定不是C．不一定是9．在凸轮机构中，凸轮的基圆半径r b越大，则凸轮机构的压力角就B。

Ａ．越大Ｂ．越小Ｃ．不变110．为了减小飞轮的重量和尺寸，应将飞轮按装在机器的B。

A ．低速轴B．高速轴C．根据具体问题具体确定二、填空题：1.5 分，共 15分）（每题1. 蜗轮蜗杆传动的正确啮合条件是在主平面内蜗杆的轴向模数与压力角分别与蜗轮的端面模数和压力角相等。

2．渐开线齿廓的可分性是传动比只与齿数有关，与中心距无关。

3 机构具有确定运动的条件是自由度大于 0，且等于原动件的个数。

机械原理复习题及参考答案精编WORD版

机械原理复习题及参考答案精编W O R D版 IBM system office room 【A0816H-A0912AAAHH-GX8Q8-GNTHHJ8】中南大学网络教育课程考试复习题及参考答案机械原理一、填空题：1.机构具有确定运动的条件是机构的自由度数等于。

2.同一构件上各点的速度多边形必于对应点位置组成的多边形。

3.在转子平衡问题中，偏心质量产生的惯性力可以用相对地表示。

4.机械系统的等效力学模型是具有，其上作用有的等效构件。

5.无急回运动的曲柄摇杆机构，极位夹角等于，行程速比系数等于。

6.平面连杆机构中，同一位置的传动角与压力角之和等于。

7.一个曲柄摇杆机构，极位夹角等于36o，则行程速比系数等于。

8.为减小凸轮机构的压力角，应该凸轮的基圆半径。

9.凸轮推杆按等加速等减速规律运动时，在运动阶段的前半程作运动，后半程作运动。

10.增大模数，齿轮传动的重合度；增多齿数，齿轮传动的重合度。

11.平行轴齿轮传动中，外啮合的两齿轮转向相，内啮合的两齿轮转向相。

12.轮系运转时，如果各齿轮轴线的位置相对于机架都不改变，这种轮系是轮系。

13.三个彼此作平面运动的构件共有个速度瞬心，且位于。

14.铰链四杆机构中传动角为，传动效率最大。

15.连杆是不直接和相联的构件；平面连杆机构中的运动副均为。

16.偏心轮机构是通过由铰链四杆机构演化而来的。

17.机械发生自锁时，其机械效率。

18.刚性转子的动平衡的条件是。

19.曲柄摇杆机构中的最小传动角出现在与两次共线的位置时。

20.具有急回特性的曲杆摇杆机构行程速比系数k 1。

21.四杆机构的压力角和传动角互为，压力角越大，其传力性能越。

22.一个齿数为Z，分度圆螺旋角为的斜齿圆柱齿轮，其当量齿数为。

23.设计蜗杆传动时蜗杆的分度圆直径必须取值，且与其相匹配。

24.差动轮系是机构自由度等于的周转轮系。

25.平面低副具有个约束，个自由度。

26.两构件组成移动副，则它们的瞬心位置在。

(完整word版)机械原理-完整试题库资料

机械原理自测题库—单选题（共63 题)1、铰链四杆机构的压力角是指在不计算摩擦情况下连杆作用于 B 上的力与该力作用点速度所夹的锐角.A．主动件 B．从动件 C．机架D．连架杆2、平面四杆机构中,是否存在死点，取决于 B 是否与连杆共线。

A．主动件B．从动件C．机架D．摇杆3、一个K大于1的铰链四杆机构与K=1的对心曲柄滑块机构串联组合，该串联组合而成的机构的行程变化系数K A .A．大于1 B．小于1 C．等于1 D．等于24、在设计铰链四杆机构时,应使最小传动角γmin B 。

A．尽可能小一些B．尽可能大一些C．为0° D．45°5、与连杆机构相比,凸轮机构最大的缺点是 B 。

A．惯性力难以平衡 B．点、线接触，易磨损C．设计较为复杂 D．不能实现间歇运动6、与其他机构相比,凸轮机构最大的优点是 A 。

A．可实现各种预期的运动规律B．便于润滑C．制造方便,易获得较高的精度D．从动件的行程可较大7、 C 盘形凸轮机构的压力角恒等于常数。

A．摆动尖顶推杆 B．直动滚子推杆C．摆动平底推杆 D．摆动滚子推杆8、对于直动推杆盘形凸轮机构来讲，在其他条件相同的情况下，偏置直动推杆与对心直动推杆相比,两者在推程段最大压力角的关系为 D .A．偏置比对心大B．对心比偏置大C．一样大 D．不一定9、下述几种运动规律中， B 既不会产生柔性冲击也不会产生刚性冲击，可用于高速场合。

A．等速运动规律 B．摆线运动规律（正弦加速度运动规律）C．等加速等减速运动规律D．简谐运动规律（余弦加速度运动规律）10、对心直动尖顶推杆盘形凸轮机构的推程压力角超过许用值时，可采用 A 措施来解决。

A．增大基圆半径 B．改用滚子推杆C．改变凸轮转向 D．改为偏置直动尖顶推杆11、渐开线上某点的压力角是指该点所受压力的方向与该点 A 方向线之间所夹的锐角。

A.绝对速度B.相对速度C。

滑动速度D。

牵连速度12、渐开线在基圆上的压力角为 B .A。

机械原理试题库及答案

机械原理试题库及答案以下是机械原理的试题及答案：1. 什么是机械原理？机械原理是研究机械运动的基本规律和原理的学科。

2. 什么是机械工作原理？机械工作原理是指机械在工作过程中所采用的运动方式和工作原理。

3. 机械传动有哪些基本方式？机械传动的基本方式包括齿轮传动、带传动和链传动等。

4. 齿轮传动的优点是什么？齿轮传动具有传递比稳定、传递效率高、承载能力大等优点。

5. 什么是连杆机构？连杆机构是由连杆和铰链连接构成的一种机械机构，常用于转换运动。

6. 什么是滑块副？滑块副是由滑动副和固定副组成的一种机械副，常用于直线运动的转换。

7. 转动副有哪些种类？转动副包括转动副、螺旋副、滚动副等。

8. 什么是机械摩擦？机械摩擦是指机械件在相互接触过程中产生的阻力。

9. 什么是机械磨损？机械磨损是指机械件在摩擦过程中表面的物质损失。

10. 如何减少机械摩擦和磨损？可以采取润滑措施、改变工作条件和加工精度等方式减少机械摩擦和磨损。

答案：1. 机械原理是研究机械运动的基本规律和原理的学科。

2. 机械工作原理是指机械在工作过程中所采用的运动方式和工作原理。

3. 机械传动的基本方式包括齿轮传动、带传动和链传动等。

4. 齿轮传动具有传递比稳定、传递效率高、承载能力大等优点。

5. 连杆机构是由连杆和铰链连接构成的一种机械机构，常用于转换运动。

6. 滑块副是由滑动副和固定副组成的一种机械副，常用于直线运动的转换。

7. 转动副包括转动副、螺旋副、滚动副等。

8. 机械摩擦是指机械件在相互接触过程中产生的阻力。

9. 机械磨损是指机械件在摩擦过程中表面的物质损失。

10. 可以采取润滑措施、改变工作条件和加工精度等方式减少机械摩擦和磨损。

机械原理复习题带(答案)打印版 (1)

1、如图所示机构，若取杆AB 为原动件，试求：（1）计算此机构自由度，并说明该机构是否具有确定的运动；（6分）（2）分析组成此机构的基本杆组，并判断此机构的级别。

（6分）（1）活动构件n=5 (1分) 低副数=L P 7 (1分) 高副数=H P 0 (1分)10725323=-⨯-⨯=--=H L P P n F （2分）有确定运动。

(1分)（2）基本杆组如图所示（2级杆组各2分，原动件1分，共5分）。

此机构为2级机构（1分）2、如图所示机构，若取杆AB 为原动件：（1）计算此机构自由度，并说明该机构是否具有确定的运动；（6分）（2）分析组成此机构的基本杆组，并判断此机构的级别。

（6分）（1）活动构件n=5 (1分) 低副数=L P 7 (1分) 高副数=H P 0 (1分)10725323=-⨯-⨯=--=H L P P n F （2分）有确定运动。

(1分)（2）基本杆组如图所示（2级杆组各2分，原动件1分，共5分）。

此机构为2级机构（1分）3、如图所示的机构运动简图，（1）计算其自由度；（2）确定其是否有确定的运动。

（写出活动件、低副、高副的数目，有虚约束、局部自由度或复合铰链的地方需指出）H(或I)-----虚约束 (1分) B-----局部自由度 (1分) 无复合铰链 (1分)活动构件n=6 (1分) 低副数=L P 8 (1分) 高副数=H P 1 (1分)11826323=-⨯-⨯=--=H L P P n F （3分）此机构具有确定的运动。

(1分)4、计算下图所示机构的自由度。

若图中含有局部自由度、复合铰链和虚约束等情况时，应具体指出。

（10分）无虚约束 (1分) B-----局部自由度 (1分) E-----复合铰链 (1分)活动构件n=7 (1分) 低副数=L P 9 (1分) 高副数=H P 1 (1分)21927323=-⨯-⨯=--=H L P P n F 5、如图所示机构：1. 指出是否含有复合铰链、局部自由度、虚约束，若有则明确指出所在位置；2. 在去掉局部自由度和虚约束后，指出机构的活动构件数n ，低副数L P ，高副数H P ；3.求机构的自由度F 。
