全站仪后方交会法步骤和高程测量步骤
全站仪高程及后方交会法要点
“待测点高度仪器读数0.5m”不知是不是指待测点与设站点之间的高差。
假设设站点A,待测点B,则HA+h=HB+i(棱镜高)-d高差即实际高度是:HA+h-i+d高差=1.43+0.5-1.2=0.73M其中HA+h是指视线高,即你所说的仪器高度1.43m。
不过我还是对你的描述有些不解!A是全站仪的点B是棱镜的点HB=HA+1.43+所测斜距*COS天顶距-1.2 如果你正常设站测坐标的话直接测出来的读书就是B点高程输入建站点的坐标和高程,测量出建站点到全站仪的垂直高度,输入到仪器高里面,再输入棱镜高。
后视完,就可以测量了,一般全站仪上有个三角型按钮代表测量距离(平距HD,斜距SD)和高程(高程Z高差VD)。
根据楼层高程和测量的高程差,就可以算出实际差了。
方法一:架设C为已知高程点Hc,B为未知高程点,高程记为Hb将全站仪架设在C点精确对中整平,用钢卷尺量取仪器高度记为i,在B点架设棱镜精确对中整平,量取棱镜高度记为v,用全站仪望远镜精确照准棱镜中心,按下测距按键,得出AB水平距离D,读出竖盘读数A,则可得到B点高程:Hb=Hc+DTanA+i-v方法二:采用全站仪三维坐标测量程序功能将全站仪架设在已知高程点C,将棱镜架设在另一已知高程点B在全站仪的功能里面找到:三维坐标测量或者是直角坐标测量然后进入1.建站,按照仪器提示,输入仪器架设的点C的所有已知数据(如果仅已知高程,那就把其他需要输入的项全部架设,仪器高必须用卷尺量取,并真实输入)2.定向,将全站仪望远镜瞄准另一已知高程点B,输入B点所有已知数据后,按确认键完成。
(如果仅已知高程,那就把其他需要输入的项全部架设,棱镜高必须用卷尺量取,并真实输入)3.照准其他任何你想要测量高程的点按测量键,仪器就会显示该待测点的坐标和高程(如果前面建站和定向都用的假设坐标,此处得到的坐标当然也是假定的,但是高程是完全正确的)先输入测站点的高程,再量取仪器高,并输入全站仪中,最后再输入待测点处棱镜杆的高度,然后用全站仪瞄准棱镜中心,点击测量即可。
使用全站仪进行高程测量的方法与步骤
使用全站仪进行高程测量的方法与步骤引言:全站仪是一种高精度、多功能的测量仪器,广泛应用于建筑、土木工程和地理测量等领域。
本文将介绍使用全站仪进行高程测量的方法和步骤,帮助读者了解如何准确测量地面高程。
一、全站仪的基本原理全站仪利用激光技术和电子测距仪原理,实现对目标点的测量。
它能够同时测量水平角、垂直角和斜距,通过三角计算得出目标点的坐标和高程。
二、测量前的准备工作使用全站仪进行高程测量前,需要做一些准备工作。
首先,选择合适的天气条件,避免雨雾等天气影响测量精度。
其次,确定测量区域,清除杂物和遮挡物,确保全站仪能够直接对准目标点。
最后,检查和校准全站仪的各项参数,确保仪器的准确性。
三、设置全站仪和基准点在进行高程测量前,需要设置全站仪和基准点。
首先,以位于测量区域中心的一个点作为基准点,设置全站仪的位置。
然后,使用全站仪的水平仪和垂直仪进行水平和垂直调整,确保全站仪的准确度。
接下来,使用全站仪对基准点进行定位和标记,以便后续测量。
四、目标点的测量测量目标点的高程是全站仪的主要任务。
首先,使用全站仪的望远镜对准目标点,并通过调整全站仪的水平角和垂直角,使其准确对准。
然后,使用全站仪的测距功能,测量目标点与基准点之间的水平距离和垂直距离。
最后,根据测量结果和三角计算原理,计算出目标点的高程。
五、数据处理与分析经过一系列测量后,全站仪会生成大量的测量数据。
为了得到准确的高程测量结果,需要对这些数据进行处理和分析。
首先,对测量数据进行筛选,排除异常值和误差数据。
然后,使用专业的地理信息系统(GIS)软件处理测量数据,进行数据插值和拟合,得到更加准确的高程数据。
最后,根据处理后的数据,绘制出高程图或者制作数字模型,反映地面的高程分布情况。
六、测量误差和精度控制在进行高程测量时,误差是无法完全避免的。
为了提高测量的精度,需要进行误差控制。
一种常用的方法是通过多次观测同一目标点,并进行重复测量。
然后,根据测量结果的差异,计算出平均值和标准差,评估测量的精度。
最新全站仪后方交会法放样过程详述
郑卢4标全站仪后方交会放样全站仪放样,作为施工过程中一项重要环节,对技术员已上升为必须擅长的仪器操作内容。
全站仪建站一般有两种方法,即极坐标法建站和后方交会法建站,本项目采用的一般为后方交会法。
现以本项目尼康全站仪为例,讲述全站仪后方交会法建站、放样全过程。
(其他品牌全站仪可参考进行)一、建站1.将仪器架于两已知点均可通视,且可完全看到放样目标点位置的高处。
尽量保证视线夹角在60度左右,仪器架设高度适中,三脚架腿踩实,不可出现放样过程中架腿松动现象。
(注意:整个放样过程中仪器附近不应有人来回走动,且放样人员应尽量站在一点不动,减少因人员走动导致仪器震动偏移。
)2.固定仪器,上下松动架腿大致调整圆水准器气泡基本居中,按下电源键开机,上下左右转动一下,按下“0”键,进入精平模式。
将水准管放于平行于两螺旋连线方向,关注屏幕上数值,“”过大,便同时向内或向外转动平行方向两螺旋至数值符合要求(一般数值处于5"以内即可);“”过大,便左转或右转垂直方向螺旋至数值符合要求。
旋转60度,检查,若仍有些许偏差,再按上述调整。
再旋转60度继续检查至完成。
3.按下“确定”键记录,按“建站”键进入建站模式,选择“后方交会法”按“确定”。
①若全站仪内已有建站点坐标,可在“PT”栏输入点名(“MODE”键可切换数字与字母),按“确定”键自动跳出坐标,再输入棱镜高(本项目为1.35m和1.2m两种);②若全站仪内无建站点坐标,于“PT”处按“确定”键进入坐标输入界面,XYZ 输完后,按“确定”回到界面,再输入仪器高。
CD数值暂时不输,按“确定”跳过进而记录,进入瞄准后视点1界面,视线内横竖丝卡住棱镜头“横竖尖头”(一般要求:竖向从镜杆底部瞄起,再翻转上去;横向以卡住两边尖为准),瞄准后,点击“测量1”(一般仪器内部设置“测量1”为棱镜模式且双频,“测量2”为免棱镜模式且单频,具体设置可内部调节变动)测量,待响两声后,在不转动仪器前按“确定”键记录,重复“PT”输入点坐标和棱镜高进行后视点2的瞄准,按“测量1”测量(若发现测量时后视瞄准有移动,再瞄准再按“测量1”测量)。

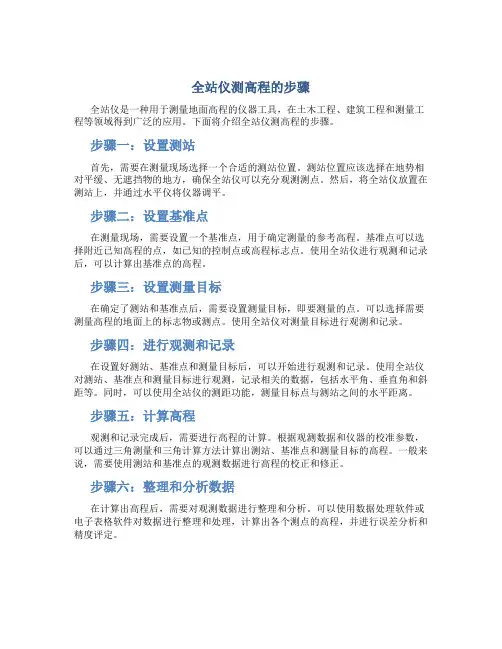

全站仪测高程的步骤
全站仪测高程的步骤全站仪是一种用于测量地面高程的仪器工具,在土木工程、建筑工程和测量工程等领域得到广泛的应用。
下面将介绍全站仪测高程的步骤。
步骤一:设置测站首先,需要在测量现场选择一个合适的测站位置。
测站位置应该选择在地势相对平缓、无遮挡物的地方,确保全站仪可以充分观测测点。
然后,将全站仪放置在测站上,并通过水平仪将仪器调平。
步骤二:设置基准点在测量现场,需要设置一个基准点,用于确定测量的参考高程。
基准点可以选择附近已知高程的点,如已知的控制点或高程标志点。
使用全站仪进行观测和记录后,可以计算出基准点的高程。
步骤三:设置测量目标在确定了测站和基准点后,需要设置测量目标,即要测量的点。
可以选择需要测量高程的地面上的标志物或测点。
使用全站仪对测量目标进行观测和记录。
步骤四:进行观测和记录在设置好测站、基准点和测量目标后,可以开始进行观测和记录。
使用全站仪对测站、基准点和测量目标进行观测,记录相关的数据,包括水平角、垂直角和斜距等。
同时,可以使用全站仪的测距功能,测量目标点与测站之间的水平距离。
步骤五:计算高程观测和记录完成后,需要进行高程的计算。
根据观测数据和仪器的校准参数,可以通过三角测量和三角计算方法计算出测站、基准点和测量目标的高程。
一般来说,需要使用测站和基准点的观测数据进行高程的校正和修正。
步骤六:整理和分析数据在计算出高程后,需要对观测数据进行整理和分析。
可以使用数据处理软件或电子表格软件对数据进行整理和处理,计算出各个测点的高程,并进行误差分析和精度评定。
步骤七:绘制高程图最后,根据计算得到的高程数据,可以绘制出高程图。
高程图通常以等高线的形式表现地面的起伏。
可以使用绘图软件或地图制作软件进行绘制,以展示地面的高程分布情况。
以上是全站仪测高程的基本步骤。
全站仪能够提供较高的测量精度,并且操作相对简单,因此在工程测量中得到广泛应用。
熟练掌握全站仪的操作步骤,能够保证测量结果的准确性和可靠性,为工程建设提供有效的支持。
全站仪怎么样测坐标和高程
全站仪测量坐标和高程的方法全站仪是一种广泛应用于土木工程、建筑测量和地质勘探等领域的高精度测量仪器。
它可以同时测量水平角、垂直角和斜距,从而可以用来测量不同位置的坐标和高程。
下面将介绍全站仪测量坐标和高程的基本方法及步骤。
1. 准备工作在进行全站仪测量之前,需要进行一些准备工作,以确保测量的准确性和可靠性。
•校准全站仪:在开始测量之前,需要对全站仪进行校准,确保其水平仪、垂直仪和距离测量装置的准确性。
具体校准方法可参考全站仪的说明书。
•设置基准点:在即将进行测量的区域中,选择一个相对稳定的点作为基准点。
该点的高程可以通过其他测量手段如水准仪进行确定。
2. 测量坐标步骤一:设置观测点在测量区域中选择几个观测点,这些观测点应该以基准点为参考,并尽可能分布在整个测量区域内。
步骤二:测量水平角使用全站仪测量水平角,将其对准基准点,记录读数。
然后将全站仪对准每一个观测点,分别记录读数。
步骤三:测量垂直角使用全站仪测量垂直角,将其对准基准点,记录读数。
然后将全站仪对准每一个观测点,分别记录读数。
步骤四:测量斜距使用全站仪的距离测量功能,分别测量观测点到基准点的斜距。
将全站仪对准基准点,记录斜距读数;然后对准每个观测点,分别记录斜距读数。
步骤五:计算坐标利用测得的水平角、垂直角、斜距数据,可以通过三角形计算方法计算出各个观测点的平面坐标。
具体计算方法可参考全站仪的说明书。
3. 测量高程步骤一:设置观测点在测量区域中选择几个观测点,这些观测点应该以基准点为参考,并尽可能分布在整个测量区域内。
步骤二:测量水平角使用全站仪测量水平角,将其对准基准点,记录读数。
然后将全站仪对准每一个观测点,分别记录读数。
步骤三:测量垂直角使用全站仪测量垂直角,将其对准基准点,记录读数。
然后将全站仪对准每一个观测点,分别记录读数。
步骤四:测量斜距使用全站仪的距离测量功能,分别测量观测点到基准点的斜距。
将全站仪对准基准点,记录斜距读数;然后对准每个观测点,分别记录斜距读数。
全站仪后方交会法步骤和高程测量步骤说课材料
全站仪后方交会法步骤和高程测量步骤1、角度测量(angle observation)(1)功能:可进行水平角、竖直角的测量。
(2)方法:与经纬仪相同,若要测出水平角∠ AOB ,则:1)当精度要求不高时:瞄准 A 点——置零( 0 SET )——瞄准 B 点,记下水平度盘 HR 的大小。
2)当精度要求高时:——可用测回法( method of observation set )。
操作步骤同用经纬仪操作一样,只是配置度盘时,按“置盘”( H SET )。
2、距离测量( distance measurement )PSM 、PPM 的设置——测距、测坐标、放样前。
1)棱镜常数(PSM )的设置。
一般: PRISM=0 (原配棱镜),-30mm (国产棱镜)2)大气改正数( PPM )(乘常数)的设置。
输入测量时的气温( TEMP )、气压( PRESS ),或经计算后,输入 PPM 的值。
(1)功能:可测量平距 HD 、高差 VD 和斜距 SD (全站仪镜点至棱镜镜点间高差及斜距)(2)方法:照准棱镜点,按“测量”( MEAS )。
3、坐标测量( coordinate measurement )(1)功能:可测量目标点的三维坐标( X , Y , H )。
(2)测量原理任意架仪器,先设置仪器高为0,棱镜高是多少就是多少,棱镜拿去直接放在已知点上测高差,测得的高差为棱镜头到仪器视线的高差,当然,有正有负了,然后拿出计算器用已知点加上棱镜高,再加上或减去(因为有正有负)测得的高差就是仪器的视线高啊,因为仪器高为0,所以这个数字就是你的测站点高程,进测站点把它改成这个数字就行了,改完测站点了一般情况下都要打一下已知点复核一下。
若输入:方位角,测站坐标(,);测得:水平角和平距。
则有:方位角:坐标:若输入:测站 S 高程,测得:仪器高 i ,棱镜高 v ,平距,竖直角,则有:高程:(3)方法:输入测站 S ( X , Y ,H ),仪器高 i ,棱镜高 v ——瞄准后视点 B ,将水平度盘读数设置为——瞄准目标棱镜点 T ,按“测量”,即可显示点 T 的三维坐标。
全站仪拓普康GTS-102N使用手册
拓普康全站仪GTS-102N使用说明2方法二、后方交会法一、后方交会法:1.测前准备:参照《拓普康全站仪使用说明1》,选择一个同时可以看见三个点(两个坐标点和需要放样点的点)的位置架全站仪,将仪器三脚架踩入土中,如果是松软土质可以垫上碎石以稳定仪器,调平居中;2.操作仪器:(1)开机,选择文件后进入主菜单选两次放样,翻到下一页选择新点,再选后方交会法,再点跳过,输入坐标点的坐标(可以调用,参照《拓普康全站仪使用说明1》)和卷尺量得的仪器高h;(2)棱镜手在坐标点摆好棱镜,调节仪器,让仪器镜头的十字对准棱镜头后点照准,之后点屏幕上的距离测量,第二个点也是这样操作后,然后在屏幕中选择GF计算,选择后方交会法,仪器会自动生成仪器所在位置的坐标以及误差(误差x、y相加不大于可以进入下一步,否则重新照准),这里为了保险起见,我们会选择坐标测量(参照《拓普康全站仪使用说明1》)第二个照准的坐标点,看所得出的坐标和已知的坐标误差有多少(标准同上)之后回主菜单选择放样;(3)要测量坐标时,跳出主菜单选择角度测量;要放样时,过程参照《拓普康全站仪使用说明1》。
二、注意:1、操作人员有轻微的近视,一定要戴上眼镜;2、尽量不要在大风天气下测量,误差较大;全站仪不可进水,有需要可以临时打雨伞;3、在烈日或严寒天气下,工作人员注意保护好自己和仪器;4、为防止做无用功,对讲机稍微小声了就要充电了,一个全站仪的锂电池没电了也要马上充电;5、测量时除带上仪器,还需要卷尺、喷漆油漆或马克笔(记号)、远距离测量带对机机;6、仪器注意保养,轻拿轻放。
7、此种方法可以尽量离需要放样的点距离短些;测量时两个测站点和需要放样的第三个点不可连成一条直线。
8、相对第一种方法,此种方法比较容易,但所得结果的误差大些,通常只在场地受限及测量部位被遮挡时使用。
全站仪后方交会法的具体操作步骤
全站仪后方交会法的具体操作步骤
开机后先按S.O 键,输入文件名(也可跳过),确定,再按S.O 键下翻,F2 键选择新点,再按F2 选择后方交会法,再选择一个文件,确定,自定义点名(可跳过),再F1 距离后方交会,输入仪高,确定,在No1#界面里面选择坐标,输入第一个已知点的坐标,在已知点上架好凌镜,测量,再用同样的方法进行第二个点的操作。
然后再看残差大不大,不大可以进行计算,后面的就进行定位放线。
以南方全站仪为例: 放样---新点----后方交会法----输入点号---回车----输入仪高---回车---输入A 点已知坐标-----输入棱镜高---测量距离---自动保存-----输入B 点坐标---输入棱高----测量距离----自动保存----计算----记录---(完成) 说的挺多,其实挺简单的,你可以上网下一本说明书,说明书里说的很祥细.网上有很多的.希望对你有帮助. 全站仪后方交会的操作方法请告诉我全站仪后方交会法跟极坐标法的原理是一样的,都要有两个已知条件。
极坐标法有两个已知坐标或者一个坐标一个方向就可以了,后方交汇要有两个坐标。
步骤:在仪器里面找到后方交汇,有的叫交会测量,有的叫新点。
每个仪器不同都不一样。
有的一起要输入两个坐标后在测距,有的是输一个测一个。
反正就是输入坐标,然后测距,然后按计算,定向就可以了,后交有条件限制的。
交会角度不能小于15 度和大于165 度、
更不能再一条直线上。
要不然仪器就不能计算出结果。
无法交会。
对交会距离也有一定限制,得慢慢摸索,总之比极坐标法好用但是精度差点,可以交会2 个坐标,也可以交会很多坐标。
坐标都精度高。
南方测绘全站仪测量操作步骤
南方测绘全站仪测量操作步骤(NTS-312B)一,测站点测量法(精准测量,测距不宜大于350米):1,将仪器调平后按开机键出现最初界面(测量、模式、S/A、P1↓),然后按功能键(M)找到“测量程序”,按测量程序相对应的键F2键进入测量程序选择内容。
2,使用方位键选择“坐标放样”后按相应的F2键进入坐标放样系统(会出现“选择一个文件”坐标库存,当无库存坐标时可以按ENT键跳过)。
进行建站,选择“输入测站点”按F1输入点名后进入坐标编辑界面(可放弃点名编辑直接按“坐标”进入坐标编辑界面)。
然后对应相应的N、E、Z将X、Y、Z 数据输入进去(当未测量高程时Z可以为0.000)其中每输入一排相应数据完后可以按方位键跳至下一行(仪器高,目标高默认可为0.000),数据输入完毕后按ENT键回到“坐标放样”选择界面;再次使用方位键选择“输入后视点”后按F2键进入,然后选择“坐标”F4键进入坐标数据编辑界面,输入相应坐标,完成后按ENT键,出现“照准后视点”、“是、否”照准;将仪器镜头内十字丝线中心照准后视棱镜中心(棱镜需事前调置好)后锁定照准方位,照准完毕后按“是”(F4键)即整个测站点设置完毕。
3,坐标放样步骤:测站点设置完毕后将自动回到“坐标放样”选择界面。
按F3键进入“输入放样点”(点名可编辑也可不编辑,直接按F4“坐标”进入坐标编辑界面),对相应的N、E、Z输入相应的X、Y、Z坐标后按ENT键确定所编辑的坐标,(当无高程要求时镜高可为默认值,然后继续按ENT 键出现“放样参数计算”再按F4键“继续”进入放样定位)。
最后将角度dHR 调置为00°00′00″后即可放样。
当棱镜设置好放样位置后仪器应照准棱镜镜头中心锁定水平角度方位,再按“距离”(F2键)进行测量。
当测量结果数据显示时,可调整棱镜远近(dH为正数时即相应的棱镜应靠近仪器,dH为负数时则棱镜应远离仪器),直到将dH的测距为0.000m即可完成该点坐标放样。
全站仪后方交会法步骤和高程测量步骤
1、角度测量angleobservation1功能:可进行水平角、竖直角的测量;2方法:与经纬仪相同,若要测出水平角∠AOB,则:1当精度要求不高时:瞄准A点——置零0SET——瞄准B点,记下水平度盘HR的大小;2当精度要求高时:——可用测回法methodofobservationset;操作步骤同用经纬仪操作一样,只是配置度盘时,按“置盘”HSET;2、距离测量distancemeasurementPSM、PPM的设置——测距、测坐标、放样前;1棱镜常数PSM的设置;一般:PRISM=0原配棱镜,-30mm国产棱镜2大气改正数PPM乘常数的设置;输入测量时的气温TEMP、气压PRESS,或经计算后,输入PPM的值;1功能:可测量平距HD、高差VD和斜距SD全站仪镜点至棱镜镜点间高差及斜距2方法:照准棱镜点,按“测量”MEAS;3、坐标测量coordinatemeasurement1功能:可测量目标点的三维坐标X,Y,H;2测量原理任意架仪器,先设置仪器高为0,棱镜高是多少就是多少,棱镜拿去直接放在已知点上测高差,测得的高差为棱镜头到仪器视线的高差,当然,有正有负了,然后拿出计算器用已知点加上棱镜高,再加上或减去因为有正有负测得的高差就是仪器的视线高啊,因为仪器高为0,所以这个数字就是你的测站点高程,进测站点把它改成这个数字就行了,改完测站点了一般情况下都要打一下已知点复核一下;;;若输入:方位角,测站坐标,;测得:水平角和平距;则有:方位角:坐标:若输入:测站S高程,测得:仪器高i,棱镜高v,平距,竖直角,则有:高程:3方法:输入测站SX,Y,H,仪器高i,棱镜高v——瞄准后视点B,将水平度盘读数设置为——瞄准目标棱镜点T,按“测量”,即可显示点T的三维坐标;4、点位放样Layout1功能:根据设计的待放样点P的坐标,在实地标出P点的平面位置及填挖高度; 2放样原理1在大致位置立棱镜,测出当前位置的坐标;2将当前坐标与待放样点的坐标相比较,得距离差值dD和角度差dHR或纵向差值ΔX 和横向差值ΔY;3根据显示的dD、dHR或ΔX、ΔY,逐渐找到放样点的位置;5、程序测量programs1数据采集datacollecting2坐标放样layout3对边测量MLM、悬高测量REM、面积测量AREA、后方交会RESECTION等;4数据存储管理;包括数据的传输、数据文件的操作改名、删除、查阅;§7.2TOPCONGTS-312全站仪使用简介一、仪器面板外观和功能说明面板上按键功能如下:——进入坐标测量模式键;◢——进入距离测量模式键;ANG——进入角度测量模式键;MENU——进入主菜单测量模式键;ESC——用于中断正在进行的操作,退回到上一级菜单;POWER——电源开关键◢◣——光标左右移动键▲▼——光标上下移动、翻屏键F1、F2、F3、F4——软功能键,其功能分别对应显示屏上相应位置显示的命令;显示屏上显示符号的含义:V——竖盘读数;HR——水平读盘读数右向计数;HL——水平读盘读数左向计数;HD——水平距离;VD——仪器望远镜至棱镜间高差;SD——斜距;——正在测距;N——北坐标,x;E——东坐标,y;Z——天顶方向坐标,高程H;二、全站仪几种测量模式介绍1、角度测量模式功能:按ANG进入,可进行水平角、竖直角测量,倾斜改正开关设置;第1页F1 OSET:设置水平读数为:0°00ˊ00";F2 HOLD:锁定水平读数;F3 HSET:设置任意大小的水平读数;F4 P1↓:进入第2页;第2页F1 TILT:设置倾斜改正开关;F2 REP:复测法;F3 V%:竖直角用百分数显示;F4 P2↓:进入第3页;第3页F1 H-BZ:仪器每转动水平角90°时,是否要蜂鸣声;F2 R/L:右向水平读数HR/左向水平读数HL切换,一般用HR; F3 CMPS:天顶距V/竖直角CMPS的切换,一般取V;F4 P3↓:进入第1页;2、距离测量模式功能:按◢进入,可进行水平角、竖直角、斜距、平距、高差测量及PSM、PPM、距离单位等设置;第1页F1 MEAS:进行测量;F2 MODE:设置测量模式,Fine/coarse/tragcking精测/粗测/跟踪;F3 S/A:设置棱镜常数改正值PSM、大气改正值PPM;F4 P1↓:进入第2页;第2页F1 OFSET:偏心测量方式;F2 SO:距离放样测量方式;F3 m/f/i:距离单位米/英尺/英寸的切换;F4 P2↓:进入第1页;3、坐标测量模式功能:按进入,可进行坐标N,E,H、水平角、竖直角、斜距测量及PSM、PPM、距离单位等设置;第1页F1 MEAS:进行测量;F2 MODE:设置测量模式,Fine/Coarse/Tracking;F3 S/A:设置棱镜改正值PSM,大气改正值PPM常数;F4 P1↓:进入第2页;第2页F1 R.HT:输入棱镜高;F2 INS.HT:输入仪器高;F3 OCC:输入测站坐标;F4 P2↓:进入第3页;第3页F1 OFSET:偏心测量方式;F2 ———F3 m/f/i:距离单位米/英尺/英寸切换;F4 P3↓:进入第1页;4、主菜单模式功能:按MENU进入,可进行数据采集、坐标放样、程序执行、内存管理数据文件编辑、传输及查询、参数设置等;三、全站仪功能简介测量前,要进行如下设置——按◢或,进入距离测量或坐标测量模式,再按第1页的S/AF3;1、棱镜常数PRISM的设置——进口棱镜多为0,国产棱镜多为-30mm;具体见说明书2、大气改正值PPM的设置——按“T-P”,分别在“TEMP.”和“PRES.”栏,输入测量时的气温、气压;或者按照说明书中的公式计算出PPM值后,按“PPM”直接输入; 说明:PRISM、PPM设置后,在没有新设置前,仪器将保存现有设置;一角度测量按ANG键,进入测角模式开机后默认的模式,其水平角、竖直角的测量方法与经纬仪操作方法基本相同;照准目标后,记录下仪器显示的水平度盘读数HR和竖直度盘读数V;二距离测量先按◢键,进入测距模式,瞄准棱镜后,按F1MEAS,记录下仪器测站点至棱镜点间的平距HD、镜头与镜头间的斜距SD和镜头与镜头间的高差VD;三坐标测量1、按ANG键,进入测角模式,瞄准后视点A;2、按HSET,输入测站O至后视点A的坐标方位角;如:输入65.4839,即输入了;3、按键,进入坐标测量模式;按P↓,进入第2页;4、按OCC,分别在N、E、Z输入测站坐标X0,Y0,H0;5、按P↓,进入第2页,在INS.HT栏,输入仪器高;6、按P↓,进入第2页,在R.HT栏,输入B点处的棱镜高;7、瞄准待测量点B,按MEAS,得B点的XB,YB,HB;四零星点的坐标放样不使用文件1、按MENU,进入主菜单测量模式;2、按LAYOUT,进入放样程序,再按SKP,略过使用文件;3、按OOC.PTF1,再按NEZ,输入测站O点的坐标X0,Y0,H0;并在INS.HT一栏,输入仪器高;4、按BACKSIGHTF2,再按NE/AZ,输入后视点A的坐标xA,yA;若不知A点坐标而已知坐标方位角,则可再按AZ,在HR项输入的值;瞄准A点,按YES;5、按LAYOUTF3,再按NEZ,输入待放样点B的坐标xB,yB,HB及测杆单棱镜的镜高后,按ANGLEF1;使用水平制动和水平微动螺旋,使显示的dHR=0°00ˊ00",即找到了OB 方向,指挥持测杆单棱镜者移动位置,使棱镜位于OB方向上;6、按DIST,进行测量,根据显示的dHD来指挥持棱镜者沿OB方向移动,若dHD为正,则向O点方向移动;反之若dHD为负,则向远处移动,直至dHD=0时,立棱镜点即为B 点的平面位置;7、其所显示的dZ值即为立棱镜点处的填挖高度,正为挖,负为填;8、按NEXT——反复5、6两步,放样下一个点C;后方交会法通常用在高精度测量设站中,因其具备足够检核条件而被广泛应用;这种方法对仪器本身精度要求、稳定性非常高;。
全站仪测量高程步骤
全站仪测量高程步骤全站仪是一种常用于测量地面高程的仪器,它结合了全站仪和测距仪的功能,能够提供高度精确的测量结果。
在工程测量、建筑工地、道路施工等领域,全站仪都有着广泛的应用。
下面将介绍使用全站仪进行测量高程的基本步骤。
步骤一:设置仪器在开始测量之前,需要先设置全站仪。
首先,找到一个相对平整的地面,确保全站仪的三脚稳固地放置在地面上。
然后,使用水平仪调整全站仪的水平,确保仪器完全水平。
最后,使用全站仪的调焦旋钮将准线聚焦。
步骤二:测量视距在进行高程测量之前,需要确定测量的两个点之间的视距。
视距是全站仪中的一个重要参数,它表示两个点之间直接可见的距离。
在通常情况下,视距是通过全站仪的测距功能进行测量的。
将全站仪对准视距的终点,使用测距功能记录下视距的数值。
步骤三:测量基准点测量高程的第一步是确定一个基准点,用于参照其他点的高程。
选择一个已知高程的基准点,在全站仪中设置该基准点的高程值。
将全站仪对准该基准点,并进行高程测量记录。
确保全站仪的水平和准线都正确调整。
步骤四:测量目标点在确定了基准点的高程之后,可以开始测量其他目标点的高程了。
将全站仪对准目标点,并进行高程测量记录。
在每次测量之前,都要确保全站仪的水平和准线调整正确,以保证测量的准确性。
步骤五:计算高程差测量完所有目标点的高程之后,可以根据基准点和各个目标点的高程值计算出它们之间的高程差。
高程差可以通过简单的减法计算得出。
将每个目标点的高程值与基准点的高程值相减,得到每个目标点相对于基准点的高程差。
步骤六:校正和验证在进行高程测量之后,需要进行校正和验证,以确保测量结果的准确性。
可以选择在测量过程中使用多个全站仪进行交叉测量,以提高测量的可靠性和准确性。
此外,可以利用已知高程的参考点对测量结果进行校正和比对,以验证测量结果的准确性。
以上就是使用全站仪进行测量高程的基本步骤。
在进行高程测量时,需要确保全站仪设置正确、测量准确并进行校正和验证,以获得高质量的测量结果。
全站仪后方交会测量步骤,牵着你的小手一个一个键按!
全站仪后方交会测量步骤,牵着你的小手一个一个键按!小编这次给大家带来的是全站仪后方交会的测量步骤与一些需要注意的方面,简单易懂的口语化,让您理解起来更加得心应手。
首先介绍下全站仪后方交会的原理,仅在待定点上设站,向三个已知控制点观测两个水平夹角a、b,从而计算待定点的坐标。
全站仪后方交会测量步骤前提,已知两个点位坐标A、B1.在已知两个点位坐标之间呈现一个三角形架设全站仪(要求:能通视,角度不宜小于15度,也不要大于165度)过大过小都会影响误差超过要求,而不能使用2.点击电源“开关”开机,对中整平水准气泡。
3.选择“新建项目”,名称一般以日期命名。
4.选择“建站”,选择“后方交会测量”。
5.点击“测量”,输入“点名”,输入已知点位坐标A,输入“镜高”。
6.照准已知点位坐标A棱镜中心,点击“测角测距”。
点击完成。
7.点击“测量”。
输入“点名”,输入已知点位坐标B,输入“镜高”。
8.照准已知点位坐标B棱镜中心,点击“测角测距”,点击完成。
9.根据所测数据点击“计算”,得到待定点坐标,用于建站。
下面我们来看一个实例题更加便于理解已知点位坐标M、N,而全站仪架设在点O,求测出点ABC的点位坐标。
1.先通过后方交会法把O点全站仪架设的点位坐标测出,然后逐渐通过后方交会法把其他点位坐标测出。
(要注意度数的要求哦!)2.也可以先通过后方交会法测出O点点位坐标后,算出方位角,通过方位角逐渐得到点ABC的点位坐标。
(1)方位角的计算公式aretan((y2-y1)/(x2-x1)),结果可以用Excel进行转换为度数。
(2)特别需要注意的是当x2-x1>0、y2-y1>0时,在第一象限,计算出来的就是结果。
x2-x1<0、y2-y1≥0时,在第二象限,计算出来的结果要-180°。
x2-x1<0、y2-y1<0时,在第三象限,计算出来的结果要+180°。
x2-x1>0、y2-y1<0时,在第四象限,计算出来的结果要-360°。
全站仪后方交会法步骤和高程测量步骤
全站仪后方交会法步骤和高程测量步骤全站仪是一种常用于测量地面高程和水平角度的仪器。
在工程测量中,经常会使用全站仪后方交会法进行高程测量。
下面将详细介绍全站仪后方交会法的步骤和高程测量的步骤。
1.设置仪器:首先,需要选择一个适合的测量点作为基准点,并将全站仪放置在基准点上。
将全站仪水平放置,并通过调整三个螺丝调整水平仪气泡位于中心位置。
然后,使用全站仪的目标板对准基准点。
2.测量目标点:使用全站仪的望远镜和交会杆,在目标点上设置目标板。
目标板上的标识点应与全站仪的十字线对齐。
准确平稳地在目标点上设置目标板。
3.观测目标点:通过调整全站仪的望远镜,使其对准目标板上的标识点。
在读数之前,要确保全站仪已经稳定下来。
然后,记录望远镜的水平角和垂直角的读数。
4.移动到下一个目标点:移动全站仪到下一个目标点,并重复步骤2和步骤3、在每次观测之间,全站仪应保持在基准点上,并使用目标板进行校准。
5.数据处理:利用观测到的水平角和垂直角的读数,可以计算出各个目标点之间的坐标和高程差。
这种计算可以使用后方交会法进行,根据目标点在水平方向和垂直方向上的角度差,以及目标点之间的距离差,推导出目标点的空间坐标。
高程测量步骤如下:1.设置起始点:选择一个起始点作为基准点。
全站仪被放置在基准点上,并确保仪器水平放置。
2.目标点设置:将目标板设置在需要测量高程的点上。
目标板上的标识点应与全站仪的十字线对齐。
3.观测目标点:调整全站仪的望远镜,使其对准目标板上的标识点。
在记录读数之前,要确保全站仪稳定下来。
然后,记录望远镜的垂直角的读数。
4.移动到下一个目标点:移动全站仪到下一个需要测量高程的点,并重复步骤2和步骤35.高程差计算:根据每个目标点的垂直角的读数,可以计算出不同目标点之间的高程差。
通过将起始点的高程与每个目标点的高程差相加,可以得到每个目标点的实际高程。
6.数据处理:将所有测量得到的目标点的实际高程整理并记录。
进行必要的校正和调整,以获得更准确的高程数据。
全站仪后方交会法的具体操作步骤
全站仪后方交会法的具体操作步骤
开机后先按S.0键,输入文件名(也可跳过),确定,再按S.0键下翻,F2键选择新点,再按F2选择后方交会法,再选择一个文件,确定,自定义点名(可跳过),再F1距离后方交会,输入仪高,确定,在No1#界面里面选择坐标,输入第一个已知点的坐标,在已知点上架好凌镜,测量,再用同样的方法进行第二个点的操作。
然后再看残差大不大,不大可以进行计算,后面的就进行定位放线。
以南方全站仪为例:
放样--新点-后方交会法--- -输入点---回车---输入仪高--回车---输入A点已知坐标----输入棱镜高--测量距离---自动保----输入B点坐标---输入棱高----测量距离---自动保存---计算----记录---(完成)。
使用全站仪进行高程测量的步骤详解
使用全站仪进行高程测量的步骤详解全站仪是一种用于进行高程测量的先进设备。
它能够通过精确测量仪器和精确仪器之间的角度和距离,来计算所测点的高程。
全站仪的使用在建筑工程、土木工程和测绘等领域中非常常见。
本文将详细介绍使用全站仪进行高程测量的步骤。
步骤一:设定和准备在使用全站仪进行高程测量之前,需要进行设定和准备工作。
首先,要检查仪器的电池是否充足,并确保设备正常工作。
其次,需要选择一个合适的测试点,该测试点应位于平坦、开阔的区域,以确保测量的准确性。
在选择测试点时,还应考虑到周围环境的影响,例如建筑物或树木等。
步骤二:安装全站仪安装全站仪是进行高程测量的关键步骤之一。
首先,将全站仪的三脚架放置在测试点上,并平稳固定。
在放置三脚架时,要确保每个脚都紧贴地面,以保持仪器的稳定性。
然后,将全站仪安装在三脚架上,并确保其水平仪显示为水平状态。
步骤三:进行观测在进行观测之前,需要设置仪器的初始高程。
这可以通过使用已知高程点进行校准来实现。
校准是通过对已知高程点进行测量和观测,从而确定仪器的误差,并进行修复。
完成校准后,可以开始进行实际的高程测量。
在观测过程中,全站仪会自动旋转,并测量出与目标点的距离和角度。
观测时需要注意仪器的稳定性,并确保测量点在仪器的视野范围内。
可以使用仪器上的望远镜和十字线来对准目标点。
步骤四:数据处理和分析完成观测后,需要对所得到的数据进行处理和分析。
首先,需要将观测到的角度和距离数据导入计算机或笔记本电脑中。
然后,使用特定的软件进行数据处理和计算,以获得所测点的高程数据。
在数据处理和计算中,需要考虑到误差校正和修复。
误差来源可能包括仪器本身的误差、环境因素引起的误差以及操作人员的误差等。
因此,在计算过程中需要使用适当的修正因子进行校正,以确保测量的准确性。
步骤五:结果报告和分析完成数据处理后,可以生成结果报告并进行分析。
报告应包括所测点的高程值以及任何与其相关的信息。
此外,还可以根据实际需求进行进一步的分析,比如生成高程图、等高线图等。
全站仪后方交会法
后方交会
1、开机,在[建站]菜单中按[2]进入后方交会功能;
2、输入第一个点的点名按[回车]键输入此点坐标,输入完毕按[回车]键,输入目标高并按[回车]键。
照准第一个目标棱镜中心并按[测量1]或[测量2],启动3、用F
1
测量,显示测量结果,按[回车]键。
4、仪器转向第二个点,输入第二个点点名按[回车]键输入此点坐标,输入完毕按[回车]键,输入目标高并按[回车]键。
照准第二个目标棱镜中心并按[测量1]或[测量2],启动5、用F
1
测量,显示测量结果,按[回车]键或者重复步骤2-3增加更多的点。
按[回车]键仪器会计算出数据。
(按[添加]键可以添加点、按[查看]可以看参与的点信息也可以删除一些不好的点,按[翻页]键可切换结果对话框。
)
6、当成果好时,按[回车]或[记录]键记录此站。
7、后视点缺省为第一次观测的点,也可按[改变]键更换。
8、填好测站信息,按[回车]键记录测站和后视。
屏幕返回建站菜单。
全站仪后方交会法放样过程详述
精心整理
页脚内容
郑卢4标全站仪后方交会放样
全站仪放样,作为施工过程中一项重要环节,对技术员已上升为必须擅长的仪器操作内容。
全站仪建站一般有两种方法,即极坐标法建站和后方交会法建站,本项目采用的一般为后方交会法。
现以本项目尼康全站仪为例,讲述全站仪后方交会
1.2.3.“确定”。
①若全站仪内已有建站点坐标,可在“PT ”栏输入点名(“MODE ”键可切换数字与字母),按“确定”键自动跳出坐标,再输入棱镜高(本项目为1.35m 和
1.2m 两种);②若全站仪内无建站点坐标,于“PT ”处按“确定”键进入坐标输入界面,XYZ 输完后,按“确定”回到界面,再输入仪器高。
CD 数值暂时不输,按“确定”跳过进而记录,进入瞄准后视点1界面,视线内
精心整理
页脚内容 横竖丝卡住棱镜头“横竖尖头”(一般要求:竖向从镜杆底部瞄起,再翻转上去;横向以卡住两边尖为准),瞄准后,点击“测量1”(一般仪器内部设置“测量1”为棱镜模式且双频,“测量2”为免棱镜模式且单频,具体设置可内部调节变动)测量,待响两声后,在不转动仪器前按“确定”键记录,重复“PT ”输入点坐标和棱镜高进行后视点2的瞄准,按“测量1”测量(若发现测量时后视瞄准有移动,再瞄准再按“测量1”测量)。
4.
在可按左右键在已有坐标上更改部分数字,再按“确定”键进入下一点放样,直至完成全部点放样。
(放样过程中,应时刻关注水准气泡偏差,若偏差过大,可适当小范围调节至符合要求;每放一个或几个点,扶镜人员应根据图纸设计,查看放样点之间及与模板的偏位偏差,及时获知并调整)。
使用全站仪进行高程测量的步骤与注意事项
使用全站仪进行高程测量的步骤与注意事项全站仪是一种高精度测量仪器,广泛应用于土地测量、建筑工程、道路施工等领域。
在进行高程测量时,全站仪能够提供准确的高程数据,帮助工程师和测量人员完成工作。
本文将介绍使用全站仪进行高程测量的步骤与注意事项。
第一步,准备工作在进行高程测量之前,需要确保全站仪和相关设备的准备工作已完成。
首先,确保全站仪已经校准和校验,以保证测量结果的准确性。
其次,确定测量现场并进行清理,以确保测量的可靠性。
在清理现场时,应清除障碍物和杂物,以确保全站仪的视线畅通。
第二步,设置基准点高程测量的第一步是设置基准点。
基准点是测量的起点和终点,具有稳定的坐标和高程数值。
在设置基准点时,应选择地势较平坦、稳定的地方,通常选取在地面上铺设混凝土的立定点作为基准点。
设置基准点时,还需要根据实际情况采用相应的保护措施,防止基准点被移动或损坏。
第三步,安装全站仪在进行高程测量之前,需要正确安装全站仪。
首先,将全站仪放置在合适的位置上,确保其稳定不会移动。
然后,通过调整全站仪的水平仪,使其水平。
同时,根据现场要求,将全站仪与三角架等支撑物相连接,提供稳定的支撑。
第四步,测量过程在进行高程测量时,需要遵循一定的步骤。
首先,通过观察全站仪的视线,确定测量目标的位置。
然后,通过对准测量目标,将目标对准全站仪的准星。
在测量过程中,需要保持全站仪的稳定,并通过调整望远镜的焦距和焦点,使测量目标清晰可见。
同时,需要确保目标在全站仪的水平中线上,以确保数据的准确性。
第五步,记录数据在进行高程测量时,需要及时准确地记录测量数据。
可以使用全站仪提供的数据存储功能,将数据保存在仪器内部的存储器中。
同时,也可以通过连接计算机或其他设备,将数据实时传输到外部设备进行处理。
在记录数据时,需要注意保持测量过程的连续性和完整性,确保数据的准确性和可靠性。
第六步,数据处理与分析高程测量完成后,需要对测量数据进行处理与分析。
可以使用专业的测量软件对数据进行导入和处理,生成高程图和等高线图。
教你精确测准后方交会——详解后方交会具体操作步骤带图
教你精确测准后方交会——详解后方交会具体操作步骤带图相信做过工程测量的测量员朋友,一定深有体会,后方交会是测量定位、控制网加密和自由设站法施工放样的重要方法。
因为传统的后方交会往往是以测角为主,但伴随着电子测距仪在生产中的普遍应用,距离后方交会定位法日益得到应用,你比如隧道工程控制网往往由于隧道开工前测设完成,而洞口土石方施工完毕后,需补设洞口投点,以便控制隧道轴线,测设投点就要用到后方交会法;深水桥墩放样测量中的墩心定位也可以应用此法,还可用来测定施工控制导线的始终点等。
目前,全站仪已逐渐普及,利用全站仪可以方便地同时测角和边,因此在实际工作中,就存在测边、测角、边角同测后方交会坐标计算问题以及它们的精度评定问题。
下面就要为广大测工朋友具体介绍下后方交会具体操作步骤:一、全站仪后方交会的原理:如图所示,P点为后方交会点,ABC是控制网中的已知点,通过测量边长L1、L2、L3,角度α、β、γ,应用解析公式,即可计算出P 点的坐标。
二、前方交会法和后方交会法前方交会:在己知的两个(或两个以上)己知点(A,B)上架站通过测量α角和β角,计算待测点(P)坐标的方法。
如下图所示,红色字母代表的站点为架站点(A,B):后方交会法:在待测点(P)上架站,通过使用三个己知点(A,B,C)及α角和β角计算待测点(P)坐标的方法。
如下图所示,红色字母代表的站点为架站点(P):二、后方交会操作步骤:1、架设仪器2、打开后方交会功能,按照提示,分别测量距离,角度数据3、计算结果三、如何得到的坐标更准?1、角、边的关系,距离要大致相等且最好不要太近,角度最好是在30°至120°之间;2、适当增加观测数量,不管是距离交会还是角度交会都是条件越充分精度就越高,推荐8个点的自由建站;3、校核仪器的精度能不能满足标称的精度,经常保养仪器;4、格网因子改为1;。
