排水工程施工图设计说明文本
排水施工图设计说明 2

城市道路路面整治工程施工图设计说明排水工程设计说明1.概述1.1设计内容路面整治雨水工程及污水工程。
1.2设计依据(1) 业主提供的地形测量资料(2)《xx县城市污水处理工程可行性研究报告》(陕西省城乡规划设计研究院,2012年)(3) 业主单位提供的其它有关资料(4) 本工程路基段设计文件。
1.3设计规范(1) 《室外排水设计规范》(GB50014-2006) (2011年版);(2) 《给水排水工程构筑物结构设计规范》 (GB50069-2002);(3) 《给水排水工程管道结构设计规范》(GB50332-2002);(4) 《给水排水管道工程施工及验收规范》 (GB50268-2008);(5) 《给水排水构筑物工程施工及验收规范》(GB50141-2008);(6) 《城市工程管线综合规划规范》 (GB50289-98);(7) 《室外给水设计规范》(GB50013-2006);(8) 《城市防洪工程设计规范》 (CJJ50-92);(9) 《市政公用工程设计文件编制深度规定》(2013年版)。
以及其他有关的国家及地方强制性规程、标准。
1.4排水现状xx县城现状排水均为雨污合流的排水方式。
xx街道路靠西一侧人行道下有0.6m×0.85m排水沟一道,经丁字街北侧排水沟排入呷尔河。
西巷子道路北侧有0.4m×0.6m排水沟一道进入建设和规划局大院排水系统排入呷尔河。
丁字街在xx路西侧道路两侧均有排水沟,其道路南侧排水沟在工商局门口通过连接管合流到北侧排水沟中最后排入呷尔河;其xx街东侧部分则排入xx街东侧的排水沟中通过xx街排入呷尔河。
学堂路道路南侧有排水沟直接排入呷尔河。
xx街起点(民族广场)至滨河路交叉口段两侧均有排水沟,排水沟尺寸约为0.75m×1.05m~0.8m×1.2m逐渐变大;xx路在滨河路交叉口以后部分则只在道路东侧有排水沟,且在终点(立壁桥)处被堵塞无法排水。
排水管网施工图设计说明样本

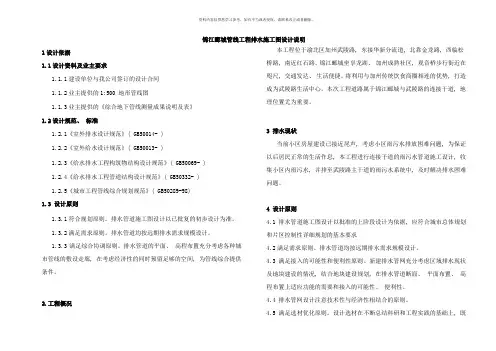

锦江郦城管线工程排水施工图设计说明1设计依据1.1设计资料及业主要求1.1.1建设单位与我公司签订的设计合同1.1.2业主提供的1:500 地形管线图1.1.3业主提供的《综合地下管线测量成果说明及表》1.2设计规范、标准1.2.1《室外排水设计规范》( GB50014- )1.2.2《室外给水设计规范》( GB50013- )1.2.3《给水排水工程构筑物结构设计规范》( GB50069- )1.2.4《给水排水工程管道结构设计规范》( GB50332- )1.2.5《城市工程管线综合规划规范》( GB50289-98)1.3 设计原则1.3.1符合规划原则。
排水管道施工图设计以已批复的初步设计为准。
1.3.2满足需求原则。
排水管道均按远期排水需求规模设计。
1.3.3满足综合协调原则。
排水管道的平面、高程布置充分考虑各种城市管线的敷设走廊, 在考虑经济性的同时预留足够的空间, 为管线综合提供条件。
2.工程概况本工程位于渝北区加州武陵路, 东接华新分流道, 北靠金龙路, 西临松桥路, 南近红石路。
锦江郦城坐享龙湖、加州成熟社区, 观音桥步行街近在咫尺, 交通发达、生活便捷。
将利用与加州传统饮食商圈相连的优势, 打造成为武陵路生活中心。
本次工程道路属于锦江郦城与武陵路的连接干道, 地理位置尤为重要。
3 排水现状当前小区房屋建设已接近尾声, 考虑小区雨污水排放困难问题, 为保证以后居民正常的生活作息, 本工程进行连接干道的雨污水管道施工设计, 收集小区内雨污水, 并排至武陵路主干道的雨污水系统中, 及时解决排水困难问题。
4 设计原则4.1排水管道施工图设计以批准的上阶段设计为依据, 应符合城市总体规划和片区控制性详细规划的基本要求4.2满足需求原则。
排水管道均按远期排水需求规模设计。
4.3 满足接入的可能性和便利性原则。
新建排水管网充分考虑区域排水现状及地块建设的情况, 结合地块建设规划, 在排水管道断面、平面布置、高程布置上适应功能的需要和接入的可能性、便利性。
给排水设计说明文本(模范)

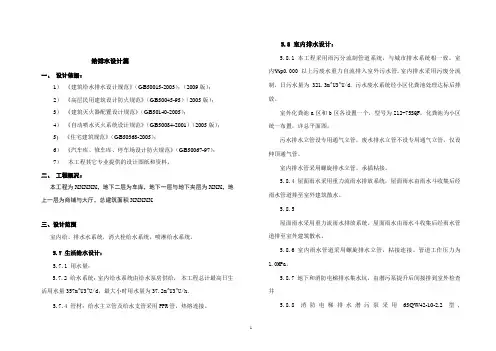

给排水设计篇一、设计依据:1)《建筑给水排水设计规范》(GB50015-2003);(2009版);2)《高层民用建筑设计防火规范》(GB50045-95)(2005版);3)《建筑灭火器配置设计规范》(GB50140-2005);4)《自动喷水灭火系统设计规范》(GB50084-2001)(2005版);5) 《住宅建筑规范》(GB50368-2005);6)《汽车库、修车库、停车场设计防火规范》(GB50067-97);7)本工程其它专业提供的设计图纸和资料。
二、工程概况:本工程为XXXXX,地下二层为车库,地下一层与地下夹层为XXX,地上一层为商铺与大厅,总建筑面积XXXXX三、设计范围室内给、排水水系统,消火栓给水系统,喷淋给水系统。
5.7 生活给水设计:5.7.1 用水量:5.7.2 给水系统:室内给水系统由给水泵房供给,本工程总计最高日生活用水量357m^U3^U/d,最大小时用水量为37.2m^U3^U/h。
5.7.4 管材:给水主立管及给水支管采用PPR管,热熔连接。
5.8 室内排水设计:5.8.1 本工程采用雨污分流制管道系统,与城市排水系统相一致。
室内%%p0.000以上污废水重力自流排入室外污水管.室内排水采用污废分流制,日污水量为321.3m^U3^U/d.污水废水系统经小区化粪池处理达标后排放。
室外化粪池a区和b区各设置一个,型号为Z12-75SQF,化粪池为小区统一布置,详总平面图。
污水排水立管设专用通气立管,废水排水立管不设专用通气立管,仅设伸顶通气管。
室内排水管采用螺旋排水立管,承插粘接。
5.8.4 屋面雨水采用重力流雨水排放系统,屋面雨水由雨水斗收集后经雨水管道排至室外建筑散水。
5.8.5屋面雨水采用重力流雨水排放系统,屋面雨水由雨水斗收集后经雨水管道排至室外建筑散水。
5.8.6室内雨水管道采用螺旋排水立管,粘接连接。
管道工作压力为1.0MPa。
5.8.7地下和消防电梯排水集水坑,由潜污泵提升后间接排到室外检查井5.8.8消防电梯排水潜污泵采用65QW42-10-2.2型,Q=42m3/h,H=10m,N=2.2kW车库集水坑污水泵采用50WQ10-10-1.0型,Q=10m 3/h,H=10m,N=1.0kW5.9 室内消防工程设计:5.9.1因本建筑为一类建筑,地下为一层的I类停车库,根据《建筑设计防火规范》(GB50016-2006)(2005版)及《汽车库、修车库、停车场设计规范》(GB50067-97)规定:室内消防用水量20L/S,室外消防用水量15L/S;地下车库室内消防用水量10L/S,室外消防用水量20L/S;故本工程按其最大用水量确定室内、外消防用水量:其室内消防用水量20L/S,室外消防用水量20L/S;火灾延续时间取两小时。
市政排水工程设计说明

道路排水施工图设计说明一.工程概况本图为眉山市交通中心周边道路市政工程裴城路(永通河至双赋园段)排水工程施工图。
(1)片区前期确定方案简述雨水概况:1)、原规划岷江大道、紫竹西街~紫竹东街、秋岚东街、裴城路及三苏大道为雨水干管,流向自西向东,最终均接入永通河。
2)、岷江大道已建段d600雨水管径过小,埋深较浅,无法满足上游雨水接入;紫竹东街现状为合流管,双侧d600布置,管径较小,无法满足上游雨水接入;原秋岚东街十字口因学校拆迁问题已改为丁字口,下游出路也无法形成;裴城路已建d1000雨水管径过小,埋深较浅也无法满足远期片区雨水排放要求;三苏大道现状为雨水边沟为主雨水的系统,无法满足雨水管接入要求。
3)、经实测各相交已建段雨污水系统的实测资料,并提交专项优化方案沟通后,按规划最终意见设置如下:(a)裴城路规划为片区雨水总干管,管径d2200,坡度0。
001,流向自西向东,接入永通河。
(b)岷江大道已建段雨水仅负责已建段雨水汇水面积,不转输上游雨水汇水面积,岷江大道西延段雨水途径铁环东路汇入裴城路规划雨水总干管,原铁环路与岷江大道交叉口上雨水与岷江大道西延段雨水顺接.(c)紫竹西街大部及原铁环西路紫竹西街~三苏大道段雨水均经由铁环东路汇入裴城路规划雨水总干管,原铁环路与紫竹西街交叉口上雨水与紫竹西街雨水顺接,紫竹西街余下部分接入紫竹东街意见河流管.(d)秋岚东街及二环西路雨水均汇入裴城路雨水总干管,近期可与裴城路已建d1000雨水管顺接,以解决雨水近期排放问题。
污水概况:1)、原规划岷江大道经二环西路经裴城路为污水干管;铁环路为污水干管;紫竹西街~紫竹东街及秋岚东街~秋岚东街对侧规划路为污水干管.2)、岷江大道已建段d300污水管径过小,埋深较浅,无法满足上游污水接入;紫竹东街现状为合流管,双侧d600布置,埋深较浅,无法满足上游污水接入;原秋岚东街十字口因学校拆迁问题已改为丁字口,下游出路也无法形成;裴城路已建d300污水管径过小,靠近铁环东路段埋深较浅,原规划污水排放要求;三苏大道现状无成系统污水管道,无法满足污水管接入要求。
排水施工图设计说明

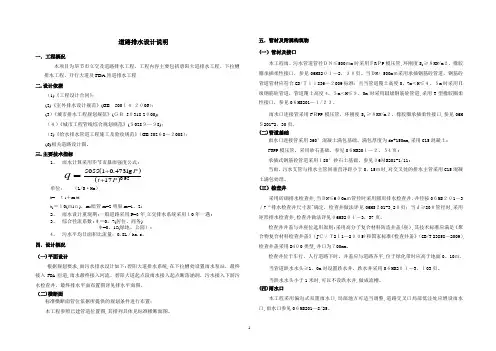

道路排水设计说明一.工程概况本项目为毕节市立交及道路排水工程,工程内容主要包括碧阳大道排水工程、下拉槽排水工程、开行大道及FDA 匝道排水工程. 二.设计依据(1)《工程设计合同》;(2)《室外排水设计规范》(GB 50014-2006); (3)《城市排水工程规划规范》(GB 50318-2000); (4)《城市工程管线综合规划规范》(50289—98);(5)《给水排水管道工程施工及验收规范》(GB 50268—2008); (6)相关道路设计图。
三.主要技术指标1、 雨水计算采用毕节市暴雨强度公式:单位: (L/S·Ha)t= t1+m t 2t 1=10(mi n),m:暗管m=2,明渠m=1。
2;2、 雨水设计重现期:一般道路采用P=3年,立交排水系统采用10年一遇;3、 综合径流系数:ψ=0。
7(居住、商务)ψ=0。
15(绿地、公园);4、 污水平均日面积比流量:0.8L /ha.s 。
四.设计概况 (一)平面设计根据规划要求,雨污水排水设计如下:碧阳大道排水系统,在下拉槽处设置雨水泵站,最终接入FDA 匝道,雨水最终接入河流。
碧阳大道起点段雨水接入起点断落涵洞,污水接入下游污水检查井,最终排水平面布置图详见排水平面图。
(二)横断面标准横断面管位依据所提供的规划条件进行布置: 本工程参照已建管道位置图,其排列具体见标准横断面图。
五.管材及附属构筑物 (一)管材及接口本工程雨、污水管道管径DN≤500mm 时采用FR PP 模压管,环刚度S 2 ≥8KN/m 2,橡胶圈承插柔性接口,参见06MS201—2,30页。
当DN 〉500m m采用承插钢筋砼管道,钢筋砼管道管材应符合GB/T11836—2009标准;且当管道覆土高度0。
7m <H ≤4。
5m 时采用Ⅱ级钢筋砼管道,管道覆土高度4。
5m <H ≤9.0m 时采用Ⅲ级钢筋砼管道,采用T 型橡胶圈柔性接口,参见06MS201—1/23。
非常详细的给排水专业施工图设计说明文本

设备专业施工图设计说明给排水专业施工图设计说明目录第一章总则1.1. 工程设计依据1.2. 工程概况1.3. 设计原则1.4. 设计范围1.5. 定义1.6. 设计协调1.7. 图纸标注单位说明第二章制图说明2.1. 建筑分区说明2.2. 图纸编号说明2.3. 图纸比例说明2.4. 设备编号说明2.5. 系统、立管、空调风口、电动风阀及自控阀等编号说明第三章初步设计说明3.1. 室外管线3.2. 给水排水3.2.1 给水3.2.1.1 生活给水3.2.1.2 消防给水3.2.1.3 生活饮用水系统3.2.1.4 其它给水3.2.2 中水3.2.3 排水3.3. 空调、采暖、通风3.3.1 设计参数及设计标准3.3.2 室内负荷计算总量3.3.3 空调采暖方案3.3.4 空调冷热源3.3.5 空调采暖冷热水系统3.3.6 室内气流组织3.3.7 通风系统3.4. 动力3.5. 自动监控要求3.6. 建筑能耗计量3.7. 消防设计专篇3.7.1 消防用水量3.7.2 消防储水池3.7.3 室外消火栓系统3.7.4 室内消火栓系统3.7.5 自动喷水灭火系统3.7.5.1 湿式系统及预作用式系统3.7.5.2 大空间智能型主动喷水灭火系统3.7.6 机械加压送风防烟系统3.7.7 机械排烟系统3.7.8 空调通风系统防火措施3.7.9 其他防火系统3.8 环保设计专篇3.8.1 噪声控制3.8.2 室内环境3.8.3 污水处理3.8.4 废气排放3.9 卫生防疫专篇3.10 节水设计专篇3.11 节能设计专篇第四章施工说明4.1. 管材及做法4.2. 保温材料及做法4.3. 阀门配件及做法4.4. 系统工作压力、试验压力4.5. 防腐、冲洗4.6. 支吊架4.7. 其它第一章总则1.1 工程设计依据:本工程设计执行国家现行建筑设计规范、规程、标准、通用图集及建设部、郑州市有关规定,主要包括(但不限于):设备专业施工图设计说明设备专业施工图设计说明工程设计依据-标准图、通用图集(一)设备专业施工图设计说明工程设计依据-标准图、通用图集(二)设备专业施工图设计说明1.2 工程概况―商业‖ 项目位于河南。
排水工程设计说明(施工图)

排水工程设计说明1、设计依据本次排水工程设计依据为:(1)工程项目区修测电子地形图1:500;(2)《项目区域现状管线探测资料》2、采用的主要规范和标准1、《室外排水设计规范》GB50014-20162、《给水排水工程构筑物结构设计规范》GB50069-20163、《混凝土结构设计规范》GB50010-20104、《城市工程管线规划规范》GB50289-20165、《城市道路设计规范》CJJ37-20166、《给排水管道施工及验收规范》GB50268-20087、《市政公用工程设计文件编制深度的规定》(2013年版)3、计算公式与设计参数采用某市暴雨强度公式(参照各城市标准)q=2995.282(1+0.634LgTe)(t+9.587)0.776t=t1+t2其中:Te——设计暴雨重现期,取3年;t——降雨历时(min),取15分钟;雨水流量计算公式Q=q*£*F其中:Q——雨水设计流量(L/S)q——设计暴雨强度(L/S*ha)£——径流系数,南北两侧均取0.85F——汇水面积(ha)排水管道设计参数V=1nR23I12其中:V——流速(m/S)R——水力半径(m)-I——水力坡降n——粗糙系数(污水管道采用UPVC或者PE双壁波纹管取0.010;雨水管道采用混凝土或钢筋混凝土管取0.0135)。
4、设计概述本次排水工程设计主要内容为道路沿线雨污水管道设计;桩号K0+000~K0+043雨水管道单侧布置于道路西侧,桩号K0+043~K0+099雨水管道单侧布置于道路南侧,管径DN500~DN600,桩号K0+000~K0+043污水管道单侧布置于道路西侧,桩号K0+043~K0+088污水管道单侧布置于道路南侧,管径DN400,管道具体位置详见管综标准横断面图。
(1)雨水部分:本次雨水管道设计结合新建道路坡度,设置一条DN500~DN600的雨水管道收纳道路及沿线片区的雨水。
第一段:桩号K0+099至桩号K0+043,雨水走向由东向西,雨水管径DN500。
给排水设计施工图说明及图例

给排水设计施工图说明及图例一、工程概况本工程为新疆老年社会福利园区民政设施建设项目,总用地面积10.29公顷,建筑总面积10.17万㎡,其中地上总建筑面积为8.13万㎡,地下总建筑2.04万㎡,主要建设用于老年人生活与活动的老年康复中心(老年病医院)(02#),(07#)、门卫(08#)等业务用房,同时设有地下能源中心,地下车库,风雨连廊,室外活动场,绿地,地面停车场等配套设施。
其中老年康复中心(老年病医院)(02#)包括门诊楼(02A#)和病房楼(02B#)各1栋,门诊楼地上4层,地下1层,总建筑面积10670㎡。
病房楼地上7层,地下1层,总建筑面积11750㎡。
老年活动中心及日间照料护理实训基地(03#)主楼地上8层,裙房地上2层,地下1层,为园区最高建筑,建筑高度32.290(至平屋面建筑面层的高度),地上总建筑面积13107㎡,园区生活服务中心(04#)地上3层,地下1层,地上总建筑面积5357㎡。
行政及接待中心(05#)地上4层,地下1层,地上总建筑面积2886㎡。
老年公寓(07#)地上6-9层,共8栋,总建筑面积37342㎡。
门卫(08#)地上1层,共3栋,总建筑面积154㎡。
老年康复中心(老年病医院)(02#)建筑高度32.29m,三栋老年公寓(9F)的建筑高度27.85m,属于二类高层建筑设计耐火等级为二级,地下部分为一级。
其他建筑属于多层或低层建筑,设计耐火等级为二级,地下部分为一级。
岩土工程勘察报告建议场地为1级(轻微)非自重湿陷性黄土,在建筑物基础埋深范围内,应挖除。
在建筑物基础埋深范围内按1级非自重湿陷性黄土场地设防,本次仅老年公寓(07#)地上6-9层,共8栋,总建筑面积37342㎡的设计。
二、设计范围室内给排水及消防给水设计。
三、设计依据1、国家建设及当地现行的规范,规程a.《建筑给排水设计规范》GB50015-2003(2009版)b.《建筑设计防火规范》GB50016-2006c.《汽车库、修车库、停车场设计防火规范》GB50067-97d.《自动喷水灭火系统设计规范》GB50084-2001(2005版)e.《自动喷水灭火系统施工及验收规范》GB50261-2005f.《建筑灭火器配置设计规范》GB50140-2005g.《室外排水设计规范》GB50014-2006(2011版)h.《民用建筑节水设计标准》GB50555-2010i.《生活饮用水卫生标准》GB5749-2006j.《游泳池给水排水工程技术规程》CJJ122-2008k.《室外排水设计规范》GB50014-2006(2011版)l.《城镇给水排水技术规范》GB50778-2012m.《湿陷性黄土地区建筑规范》GB50025-2004n.《高层民用四、给水系统(一)、冷水系统1、整个基地给水系统从竖向按高度21米及以下地区为低区,21米及以上为高区,横向上按单体分区。
道路排水工程施工设计说明

道路排水工程施工设计说明引言道路排水工程施工设计是保障道路安全和交通畅通的重要环节。
本文档旨在提供道路排水工程施工设计的详细说明,包括施工设计的目的、设计原则、技术要求等内容,帮助施工单位高效完成道路排水工程。
1. 施工设计目的道路排水工程施工设计的目的是确保道路排水系统能够有效地排除道路表面积水,减少路面积水积聚,降低交通事故的发生率,提高道路通行能力。
施工设计应合理布置排水设施,确保排水系统的运行稳定和维护便捷。
2. 设计原则道路排水工程施工设计需遵循以下原则:2.1 合理布置排水设施根据道路的地形、降雨量和道路使用状况等因素,合理布置雨水口、雨水收集井、排水沟等排水设施,保证排水系统的全面覆盖和有效性。
2.2 考虑道路排水安全性保证排水设施的稳定性和耐久性,避免因排水设施损坏引起道路塌陷、坑洞等安全隐患。
同时,在设计中考虑行车和行人的安全,避免排水设施成为交通障碍。
2.3 节约施工成本根据实际情况合理选用材料和技术,使施工成本最小化,同时确保排水系统的性能和使用寿命。
2.4 考虑环境保护设计应考虑降低排水设施对环境的影响,减少雨水中的污染物进入水体。
3. 技术要求道路排水工程施工设计应满足以下技术要求:3.1 雨水口位置合理根据道路纵横坡和排水需求确定雨水口的位置,确保雨水能够顺利排入排水系统。
3.2 排水管道规划合理规划排水管道的布置,确定管道的直径和材料,根据道路断面的变化和管道的流量要求进行适当调整。
在设计中考虑排水管道的通畅和排放的目标。
3.3 排水设施防渗漏排水设施及管线的施工材料及接口应具有良好的防渗漏性能,确保排水设施的稳定性和正常运行。
3.4 排水沟设计合理设计排水沟的断面和坡度,确保排水沟能够迅速排水,不积水,保持路面的干燥。
3.5 洪水管理对于防洪需要的道路,需要考虑设计洪水储存区、洪水泄洪系统等设施,确保洪水时排水系统的正常运行。
4. 施工设计流程道路排水工程施工设计的流程包括以下几个步骤:4.1 收集工程数据收集并整理相关的工程数据,包括道路设计图纸、地质勘测报告、降雨量数据等。
矿机村市政道路工程(二标段)排水施工图设计说明

矿机村市政道路工程(二标段) 排水施工图设计说明1.工程规模矿机村市政道路工程(二标段)为城市支路,道路设计宽度为6.5m,本次实施范围为里程桩号K0+100~K0+390段,本次设计长度为290m.本次实施道路总长290m,实施范围为K0+100—K0+390,为城市支路,设计车速20km∕h,单向一车道标准路幅宽度为6.5m,道路行驶方向右侧设置2.5In宽停车位,车行道路幅宽度4m。
本次设计内容包含排水。
2.设计依据与规范2.1主要依据本项目业主为重庆市九龙坡区土地整治储备中心。
(1)我院与业主箍订的设计合同;(2)业主提供的1:500地形图:(3)石坪桥片区控制性详细规划(4)国家及重庆市地方相关规范、批文、文献和资料2.2主要设计规范、规程及标准图集(1)《城市工程管线综合规划规范》(GB50289-2016)(2)《城市给水工程规划规范》(GB50282-2016)(3)《室外给水设计标准》(GB50013-2018)(4)《室外排水设计规范》(GB50014-2021)(5)《山地城市室外排水管渠设计标准》(DBJ50/T-296-2018)(6)《城市排水工程规划规范》(GB50318-2017)(7)《城市防洪工程设计规范》(GB/T50805-2012)(8)《消防给水及消火栓系统技术规范》(GB50974-2014)(9)《给水排水工程管道结构设计规范》(GB50332-2002)(10)《给水排水工程构筑物结构设计规范》(GB50069-2002)(11)《给水排水管道工程施工及验收规范》(GB50268-2008)(12)《重庆市城市规划管理技术规定》2018.03.01(重庆市规划局)(13)《城镇内涝防治技术规范》(GB51222-2017)(14)《海绵城市建设评价标准》(GB/T51345-2018)(15)《低影响开发雨水系统设计标准》(DBJ50/T-292-2018)(16)《低影响开发设施施工及验收标准》(DBJ50/T-290-2018)(17)《海绵城市绿地设计技术标准》(DBJ50/T-293-2018)(18)《重庆市城市道路与开放空间低影响开发雨水设施标准设计图集》(DJBT-103)(19)《建筑设计抗震设计规范》(GB500U-2010(2016年版))(20)《室外给水排水和燃气热力工程抗震设计规范》(GB50032-2003)(21)《重庆市海绵城市建设管理办法(试行)》(渝府办发(2018)135号2018年9月13日)(22)《重庆市城乡建设委员会关于贯彻落实《重庆市海绵城市建设管理办法(试行)》的通知》(渝建(2018)558号2018年10月9日)(23)《重庆市市政工程初步设计文件编制规定》(2017年版)(24)《重庆市市政工程初步设计文件技术审查要点》(2017年版)(25)《危险性较大的分部分项工程安全管理规定》(住建部令第37号)(26)《关于实施<危险性较大的分部分项工程安全管理规定》有关问题的通知》(建办质(2018)31号)(27)《给水排水工程顶管技术规程》(CECS_246:2008)(28)《重庆市城市排水设施管理办法》(重庆市人民政府2000.04)(29)《重庆市建设领域禁止、限制使用落后技术通告(2019年版)》(重庆市住房和城乡建设委员会2019.11.18)(30)《重庆市住房和城乡建设委员会关于进一步加强城市排水管网工程建设质量管理工作的通知》(渝建发(2019)10号2019年4月3日)(31)《建筑与市政工程抗震通用规范》GB55002-20213,排水体制(1)排水体制:采用雨、污分流制。
施工排水设计说明及附图(包括降水方案、场地排水)

施工排水设计说明书及附图(包括降水方案、场地排水等)方案一(1)初期排水初期排水为围堰闭气后,基坑内的积水,初期排水水位按正常高水位考虑,并考虑排水期围堰的渗水及地下渗水。
基坑长约300m,考虑分段围堰后,每次基坑初期排水总量约1500m3。
初期排水按2 天内排干考虑,并考虑基坑渗水量10m3/h,排水强度为100m3/h,共选用2 台5.5kw 潜水泵向堤外排水。
在基坑水位抽排下降过程中,要密切注意围堰的边坡稳定和渗漏情况,一旦发现危及围堰安全的问题,应立即停止排水或降低水位下降速度,并对围堰进行处理。
(2)经常性排水经常性排水主要排雨水、围堰渗水和地基渗水。
根据招标文件要求,本标段经常性排水考虑上下游围堰之间的经常性排水,主要包括降水、围堰渗水、基坑开挖施工期施工弃水和其它来水。
由于经常性排水水量较小,考虑分段围堰后,考虑每个子基坑分别配置2台4.5kw 潜水泵抽排即可满足要求。
方案二2.1施工排水措施公司按招标条款的规定提交的施工措施计划,对本合同工程施工场地的临时排水作出详细规划,针对施工区域的以下范围和内容编制施工排水措施,并报送监理人审批。
(1)施工区内冲沟、山洪和地下水的引排措施;(2)永久边坡开挖的施工排水和保护措施;(3)施工排水系统的布置;(4)施工排水设备配置计划。
2.2、基坑排水(1)我公司负责基坑水的排除,工程建筑物施工所需的经常性排水(包括排除降雨、堰体和基坑渗漏水、地下水和施工废水等)。
(2)我公司负责提供施工排水所需的全部排水设施和设备,并负责这些设备和设施的安装、运行和维修,应保证排水设备的持续运行,必要时应配置应急的备用设备和设施(包括备用电源),以避免施工场地造成积水而影响工程正常施工。
2.3、边坡面排水永久边坡面的坡脚以及施工场地周边和道路的坡脚,均应开挖好排水沟槽和设置必要的排水设施,以及时排除坡底积水,保护边坡坡角的稳定。
2.4、设置集水坑(槽)排水对影响施工及危害永久建筑物安全的渗漏水、地下水或泉水,就近开挖集水坑和排水沟槽,并设置足够的排水设备,将水排至不回流到原处的适当地点。
排水工程施工图设计说明文本

西南大学内部道路工程雨水排水工程竣工图说明一、竣工依据及遵循的规范和设计原则:1、建设方提供的该工程1:500现状地形图及综合管线物探资料2、《西南大学内部道路施工图设计文件》(重庆市市政设计研究院)3《西南大学内部道路工程管网综合规划》(重庆市规划设计研究院)4、场踏勘的实际情况5、家相关规范和标准《室外排水设计规范》(GB50014-2006)(2014版)《室外给水设计规范》(GB50013-2006)《给水排水工程构筑物结构设计规范》(GB50069-2002)《给水排水工程管道结构设计规范》(GB50332-2002)《城市工程管线综合规划规范》(GB50289-98)《给水排水管道工程施工及验收规范》(GB50268-2008)《给水排水工程构筑物工程施工及验收规范》(GB50141-2008)《埋地聚乙烯排水管管道工程技术规程》(CECS164-2004)《重庆市市政公用工程初步设计文件编制技术规定》。
6、工程的竣工原则是:1)执行国家关于环境的保护政策,符合国家的有关法规、规范及标准;2)以城市总体规划和片区控制性详细规划及现状管线为指导,在道路设计的基础上,对该项目的排水进行系统的工程设计,为规划区内人口和经济增长提供安全的水环境。
3)排水管网设计应满足地区经济和社会长远发展的需要,同时注意远期发展与分期实施相结合的原则。
排水管道均按远期设计,并能适应片区建设需要,考虑分期实施的可能性。
4)新建排水管网充分考虑区域排水现状及地块建设的情况,结合地块建设规划,在排水管道断面、平面布置、高程布置上适应功能的需要和接入的可能性、便利性。
5)排水管网设计注意技术性与经济性相结合。
尊重事实,在满足设计标准的前提下,尽量考虑利用现有管网体系和排水设施,并将其整合以发挥功能。
6)施工选材在不断总结科研和工程实践的基础上,既考虑技术发展的趋势,积极推动新技术、新工艺、新材料的应用,同时又兼顾经济投入的合理性。
排水工程施工图设计说明文本

西南大学内部道路工程雨水排水工程竣工图说明一、竣工依据及遵循的规范和设计原则:1、建设方提供的该工程1:500现状地形图及综合管线物探资料2、《西南大学内部道路施工图设计文件》(重庆市市政设计研究院)3《西南大学内部道路工程管网综合规划》(重庆市规划设计研究院)4、场踏勘的实际情况5、家相关规范和标准《室外排水设计规范》(GB50014-2006)(2014版)《室外给水设计规范》(GB50013—2006)《给水排水工程构筑物结构设计规范》(GB50069-2002)《给水排水工程管道结构设计规范》(GB50332—2002)《城市工程管线综合规划规范》(GB50289—98)《给水排水管道工程施工及验收规范》(GB50268-2008)《给水排水工程构筑物工程施工及验收规范》(GB50141—2008)《埋地聚乙烯排水管管道工程技术规程》(CECS164—2004)《重庆市市政公用工程初步设计文件编制技术规定》。
6、工程的竣工原则是:1)执行国家关于环境的保护政策,符合国家的有关法规、规范及标准;2)以城市总体规划和片区控制性详细规划及现状管线为指导,在道路设计的基础上,对该项目的排水进行系统的工程设计,为规划区内人口和经济增长提供安全的水环境。
3)排水管网设计应满足地区经济和社会长远发展的需要,同时注意远期发展与分期实施相结合的原则.排水管道均按远期设计,并能适应片区建设需要,考虑分期实施的可能性。
4)新建排水管网充分考虑区域排水现状及地块建设的情况,结合地块建设规划,在排水管道断面、平面布置、高程布置上适应功能的需要和接入的可能性、便利性。
5)排水管网设计注意技术性与经济性相结合.尊重事实,在满足设计标准的前提下,尽量考虑利用现有管网体系和排水设施,并将其整合以发挥功能。
6)施工选材在不断总结科研和工程实践的基础上,既考虑技术发展的趋势,积极推动新技术、新工艺、新材料的应用,同时又兼顾经济投入的合理性。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
西南大学内部道路工程雨水排水工程竣工图说明一、竣工依据及遵循的规范和设计原则:1、建设方提供的该工程1:500现状地形图及综合管线物探资料2、《西南大学内部道路施工图设计文件》(重庆市市政设计研究院)3《西南大学内部道路工程管网综合规划》(重庆市规划设计研究院)4、场踏勘的实际情况5、家相关规范和标准《室外排水设计规范》(GB50014-2006)(2014版)《室外给水设计规范》(GB50013-2006)《给水排水工程构筑物结构设计规范》(GB50069-2002)《给水排水工程管道结构设计规范》(GB50332-2002)《城市工程管线综合规划规范》(GB50289-98)《给水排水管道工程施工及验收规范》(GB50268-2008)《给水排水工程构筑物工程施工及验收规范》(GB50141-2008)《埋地聚乙烯排水管管道工程技术规程》(CECS164-2004)《重庆市市政公用工程初步设计文件编制技术规定》。
6、工程的竣工原则是:1)执行国家关于环境的保护政策,符合国家的有关法规、规范及标准;2)以城市总体规划和片区控制性详细规划及现状管线为指导,在道路设计的基础上,对该项目的排水进行系统的工程设计,为规划区内人口和经济增长提供安全的水环境。
3)排水管网设计应满足地区经济和社会长远发展的需要,同时注意远期发展与分期实施相结合的原则。
排水管道均按远期设计,并能适应片区建设需要,考虑分期实施的可能性。
4)新建排水管网充分考虑区域排水现状及地块建设的情况,结合地块建设规划,在排水管道断面、平面布置、高程布置上适应功能的需要和接入的可能性、便利性。
5)排水管网设计注意技术性与经济性相结合。
尊重事实,在满足设计标准的前提下,尽量考虑利用现有管网体系和排水设施,并将其整合以发挥功能。
6)施工选材在不断总结科研和工程实践的基础上,既考虑技术发展的趋势,积极推动新技术、新工艺、新材料的应用,同时又兼顾经济投入的合理性。
不得使用淘汰产品及与国家产业政策不符的材料和产品。
7)排水管道的平面、高程布置充分考虑各种城市管线的敷设走廊,在考虑经济性的同时预留足够的空间,为管线综合提供条件。
二、工程概述:本项目位于重庆市北碚区西南大学农林区校园内,道路起点位于西南大学3号门入口,连通现状天生路,道路向西北方向延伸与在建体育场后车行道出口相接,主路全长133.29m,设计车速20km/h,路幅宽度为20m,车行道宽12m,双侧人行道宽4m。
由于路幅宽度限制,本次综合管网横断面设计中各种管线均按照单侧敷设考虑。
雨水管单侧布置在西南侧人行道下。
三、上阶段专家意见及执行情况:四、排水工程设计:本次排水设计重点应是解决道路和周边开发地块的雨水排放问题,在平面、高程布置充分考虑与周边管线的衔接,杜绝因排水管网的不完善而造成雨水散流,从而对环境造成破坏。
1、排水体制根据城市发展需要,为保护水资源,美化城市环境,本工程严格实行雨污分流制。
2、基本设计参数1)最大控制设计流速:V max=5m/s。
最小控制流速:雨水管道:V min=0.75m/s。
2)雨水管道按满流设计。
3)市政排水管最小管径控制在d400mm。
4)本工程排水管道均采用管顶平接。
3、管线布置:雨水系统的收集既要考虑到雨水能顺利地从汇水区域内排出,又要考虑到经济与合理性。
1)充分利用地形,就近排入水体。
2)结合道路和地块规划布置,由于道路通常都是地面径流的集中地,所以雨水管渠应平行道路敷设。
3)雨水排出口宜分散布置,以便雨水就近排放,使管线较短,减小管径。
4)雨水口布置应使雨水不漫过路口,因此雨水口布置在交叉路口的汇水点上和低洼处,并适当增设雨水口。
雨水口间距取决于道路纵坡,路面积水以及雨水口进水量,本次设计取值为25~35m,同时检查井间距和雨水口配套布置。
4、现状综合管线情况:本次设计范围内无现状管线。
5雨水系统:5.1 雨水量计算设计流量:Q=Ψ×F×q暴雨强度:本项目位于北碚区,属于嘉陵江以北区域,按《重庆市城乡建设委员会关于发布重庆市主城区暴雨强度修订公式的通知》(渝建【2013】625号)的精神,暴雨强度公式应采用下述修编公式:551.)534.8()lg633.1(521.1178++=tPq设计降雨历时:t=t1+t2式中:Q:计算流量q:暴雨强度(升/秒·公顷)Ψ: 径流系数F:汇水面积(公顷)P:重现期(年)t1:地面集水时间(分钟);一般取5分钟。
t2:管内流行时间(分钟):计算确定。
结合本工程汇水面积等具体情况,各参数具体取值如下:综合径流系数根据用地内的空地率、地面铺砌等情况,具体选定。
本方案取均取综合径流系数为0.7;市政排水管最小管径控制在d400;最大控制设计流速:Vmax=5m/s;最小控制流速:Vmin=0.75m/s。
水力计算表6.2雨水管道防洪能力评估按照2014版的《室外排水设计规范》对本次设计雨水管道进行防洪能力评估,具体评估数据详见下表:表4.6.1 雨水管道现状参数表表4.6.2 设计雨水管道防洪能力推算表表4.6.3 设计雨水管道防洪风险评估表6.3雨水系统布置描述雨水管布置:雨水管布置在西南侧人行道下,距路缘石2.3m。
五、管材及附属构筑物:1)管材目前许多新排水管材涌现,双壁波纹管、玻璃钢管逐渐得到推广,其流水性能好,耐冲刷腐蚀,安装方便,综合考虑造价、使用功能、安全等各方面问题,从技术经济等多方面综合考虑,本次设计排水小于等于d600mm的雨水管道按HDPE双壁波纹管考虑,d800~d2000mm的管道按新型钢带增强聚乙烯螺旋波纹管考虑。
管径d300的雨水口连接支管采用II级钢筋混凝土排水管。
管道断面形式:本工程的雨水管道均采用采用圆形断面。
HDPE双壁波纹管人行道上埋深小于4.0m,环刚度SN=4000N/㎡,人行道上埋深大于4.0m或设置于车行道下,环刚度SN=8000N/㎡。
新型钢带增强聚乙烯螺旋波纹管SN=8000N/㎡。
波纹管的制造及安装应符合《埋地用聚乙烯(PE)结构壁管道系统第1部分:聚乙烯双壁波纹管材》(GB/T19472.1-2004)要求,及各企业的产品标准及安装操作手册。
国标钢筋混凝土管材应符合国家标准《混凝土和钢筋混凝土排水管》(GB/T11836-2009)的相关规定。
漆料焊接钢管应做好内部防腐要求,以避免或减少污水管道的侵蚀。
2)接口HDPE塑胶管采用双橡胶圈承插连接,管道承口应放在进水方向,插口放在出水方向,与检查井连接采用短接连接,管道与井壁间采用中介层,加水泥沙浆,中介层材料由厂家提供。
承插头距离检查井不小于1.5m。
新型钢带增强聚乙烯螺旋波纹管接口采用电热熔丝承插连接。
钢筋混凝土管道接口基础较好时其接口采用钢丝网水泥砂浆抹带刚性接口,做法详06MS201-1第28、29页。
对于软土基础接入检查井或涵洞处等构筑物和岩土分界段有可能发生不均匀沉降的排水管段处,采用现浇混凝土套环柔性接口,当管道纵向不均匀沉降的范围较大时,应在管段上连续设置一个以上的柔性接口,柔性接口部位的现浇混凝土基础应用变形缝分离,做法详06MS201-1第35~36页。
3)管道基础:HDPE双壁波纹管管道采用砂垫层基础,详细作法参照本设计图册《管道基础及管道接口断面图》。
管道埋深在0.7~5.0m的钢筋混凝土排水管道采用120°混凝土基础,做法详06MS201-1第17页;埋深在5.0~6.0m的钢筋混凝土排水管道采用180°混凝土基础,做法详06MS201-1第19页。
埋深大于6.0m的钢筋混凝土排水管采用混凝土满包加固。
详本次大样图。
管道基础在接口部位的凹槽,在铺设管道时随铺随挖。
凹槽长度为0.4~0.6米,深度为0.05~0.1m,宽度为管道外径的1.1倍。
在接口完成后,凹槽随即用砂回填密实。
管道采用承插接头,管道承口应放在进水方向,插口放在出水方向。
排水管道地基处理应满足道路工程的要求和管道基础对承载力的要求,地基承载力0.20MPa。
管底填方高度不大于3m时,可按道路密实度要求回填到路基标高后,再开挖管槽施工管道。
当开挖沟槽基础为岩石时,槽底超挖200mm,已采用砂砾石回填至设计高程后,再施工管道基础。
4)附属构筑物:(1)普通检查井:管道交汇处、转弯处、管径或坡度改变处、跌水处以及直线管段上每隔一定距离设置检查井。
检查井做法详见本图册排水检查井大样图相关部分。
检查井井盖、盖座均采用高分子合成井盖成品。
检查井井盖、盖座安装要求与路面平整。
井盖的规格和质量要求参照《检查井井盖》(GBT23858-2009)执行。
(2)雨水口:本工程采用C30砼砌块砌筑双篦雨水口。
双篦雨水口泄水能力要求不应低于25L/s。
雨水口连接管管径为d300mm,以>1.5%的坡度接入临近雨水检查井,管材采用II级钢筋混凝土管。
道路竖曲线最低点、道路交叉口附近及未置于道路最低洼处的雨水口,在实施时应调整至实际路面的最低洼点,以保证有效收水。
雨水口连接管管道基础采用水力掺量不小于5.5%的水泥稳定级配石满包。
雨水口应低于路面3~5cm。
六、注意事项:1、施工单位必须严格按本施工设计图及《给排水管道工程施工及验收规范》、《公路桥涵施工技术规范》、《混凝土工程施工及验收规范》等有关国家现行的施工规范进行施工。
2、检查井面标高应根据实际路面标高合理调整,保持与完成后路面齐平。
3、施工时已校测已建各种管道的断面、高程和位置,确保满足接入条件后方可施工。
4、过街预留管管端用砖封堵,并作好隐蔽记录,以利支路接入。
管材及基础接口形式与相应干线相同。
7、各管段连接时,用同一测量控制点。
施工时对排水的进出口处的高程进行校核,杜绝水排不出去的事故发生。
8、沟槽开挖时注意施工安全,开挖放坡坡度根据地质情况严格按规范要求执行。
防止跨塌伤人事故发生。
9、施工每一道工序完毕后,须经现场代表认定合格后进行下一道工序施工。
施工中做好施工记录和资料整理,资料满足业主要求及国家规定。
八、排水工程量表表8.1 排水主要工程量表。
