基于单片机的温度测量系统设计
基于STM32单片机的温度控制系统设计
基于STM32单片机的温度控制系统设计一、本文概述本文旨在探讨基于STM32单片机的温度控制系统的设计。
我们将从系统需求分析、硬件设计、软件编程以及系统测试等多个方面进行全面而详细的介绍。
STM32单片机作为一款高性能、低功耗的微控制器,广泛应用于各类嵌入式系统中。
通过STM32单片机实现温度控制,不仅可以精确控制目标温度,而且能够实现系统的智能化和自动化。
本文将介绍如何通过STM32单片机,结合传感器、执行器等硬件设备,构建一套高效、稳定的温度控制系统,以满足不同应用场景的需求。
在本文中,我们将首先分析温度控制系统的基本需求,包括温度范围、精度、稳定性等关键指标。
随后,我们将详细介绍系统的硬件设计,包括STM32单片机的选型、传感器和执行器的选择、电路设计等。
在软件编程方面,我们将介绍如何使用STM32的开发环境进行程序编写,包括温度数据的采集、处理、显示以及控制策略的实现等。
我们将对系统进行测试,以验证其性能和稳定性。
通过本文的阐述,读者可以深入了解基于STM32单片机的温度控制系统的设计过程,掌握相关硬件和软件技术,为实际应用提供有力支持。
本文也为从事嵌入式系统设计和开发的工程师提供了一定的参考和借鉴。
二、系统总体设计基于STM32单片机的温度控制系统设计,主要围绕实现精确的温度监测与控制展开。
系统的总体设计目标是构建一个稳定、可靠且高效的环境温度控制平台,能够实时采集环境温度,并根据预设的温度阈值进行智能调节,以实现对环境温度的精确控制。
在系统总体设计中,我们采用了模块化设计的思想,将整个系统划分为多个功能模块,包括温度采集模块、控制算法模块、执行机构模块以及人机交互模块等。
这样的设计方式不仅提高了系统的可维护性和可扩展性,同时也便于后续的调试与优化。
温度采集模块是系统的感知层,负责实时采集环境温度数据。
我们选用高精度温度传感器作为采集元件,将其与STM32单片机相连,通过ADC(模数转换器)将模拟信号转换为数字信号,供后续处理使用。
基于单片机的温度控制系统设计原理
基于单片机的温度控制系统设计原理基于单片机的温度控制系统设计概述•温度控制系统是在现代生活中广泛应用的一种自动控制系统。
它通过测量环境温度并对温度进行调节,以维持设定的温度范围内的稳定状态。
本文将介绍基于单片机的温度控制系统的设计原理。
单片机简介•单片机是一种集成电路芯片,具有强大的计算能力和丰富的输入输出接口。
它可以作为温度控制系统的核心控制器,通过编程实现温度的测量和调节功能。
温度传感器•温度传感器是温度控制系统中重要的部件,用于测量环境温度。
常见的温度传感器有热敏电阻、热电偶和数字温度传感器等。
在设计中,需要选择适合的温度传感器,并通过单片机的模拟输入接口对其进行连接。
温度测量与显示•单片机可以通过模拟输入接口读取温度传感器的信号,并进行数字化处理。
通过数值转换算法,可以将传感器输出的模拟信号转换为温度数值,并在显示器上进行显示。
常见的温度显示方式有数码管和LCD等。
温度控制算法•温度控制系统通常采用PID(比例-积分-微分)控制算法。
这种算法通过比较实际温度和设定温度,计算出调节量,并通过输出接口控制执行机构,实现温度的调节。
在单片机程序中,需要编写PID控制算法,并根据具体系统进行参数调优。
执行机构•执行机构是温度控制系统中的关键部件,用于实际调节环境温度。
常见的执行机构有加热器和制冷器。
通过单片机的输出接口,可以控制执行机构的开关状态,从而实现温度的调节。
界面与交互•温度控制系统还可以配备界面与交互功能,用于设定目标温度、显示当前温度和执行机构状态等信息。
在单片机程序中,可以通过按键、液晶显示屏和蜂鸣器等外设实现界面与交互功能的设计。
总结•基于单片机的温度控制系统设计涉及到温度传感器、温度测量与显示、温度控制算法、执行机构以及界面与交互等多个方面。
通过合理的设计和编程实现,可以实现对环境温度的自动调节,提高生活和工作的舒适性和效率。
以上是对基于单片机的温度控制系统设计原理的简要介绍。
基于单片机的温度智能控制系统的设计与实现共3篇
基于单片机的温度智能控制系统的设计与实现共3篇基于单片机的温度智能控制系统的设计与实现1基于单片机的温度智能控制系统的设计与实现随着人们对生活质量的需求越来越高,温度控制变得愈发重要。
在家庭、医院、实验室、生产车间等场合,温度控制都是必不可少的。
本文将介绍一种基于单片机的温度智能控制系统的设计与实现。
设计思路本文所设计的温度智能控制系统主要由单片机、温度传感器、继电器和液晶屏幕等部件组成。
其中,温度传感器负责采集温度数据,单片机负责处理温度数据,并实现温度智能控制功能。
继电器用于控制加热设备的开关,液晶屏幕用于显示当前温度和系统状态等信息。
在实现温度智能控制功能时,本设计采用了PID控制算法。
PID控制算法是一种经典的控制算法,它基于目标值和当前值之间的误差来调节控制量,从而实现对温度的精确控制。
具体来说,PID控制器包含三个部分:比例控制器(P)用于对误差进行比例调节,积分控制器(I)用于消除误差的积累,微分控制器(D)用于抑制误差的未来变化趋势。
这三个控制器的输出信号加权叠加后,作为继电器的控制信号,实现对加热设备的控制。
系统实现系统硬件设计在本设计中,我们选择了常见的AT89S52单片机作为核心控制器。
该单片机运行速度快、稳定性好,易于编程,并具有较强的扩展性。
为了方便用户调节温度参数和查看当前温度,我们还选用了4 * 20的液晶屏。
温度传感器采用LM35型温度传感器,具有高精度、线性输出特性,非常适用于本设计。
系统电路图如下所示:系统软件设计在单片机的程序设计中,我们主要涉及到以下几个部分:1. 温度采集模块为了实现温度智能控制功能,我们首先需要获取当前的温度数据。
在本设计中,我们使用了AT89S52单片机的A/D转换功能,通过读取温度传感器输出的模拟电压值,实现对温度的采集。
采集到的温度数据存储在单片机的内部存储器中,以供后续处理使用。
2. PID控制模块PID控制模块是本设计的核心模块,它实现了对温度的精确控制。

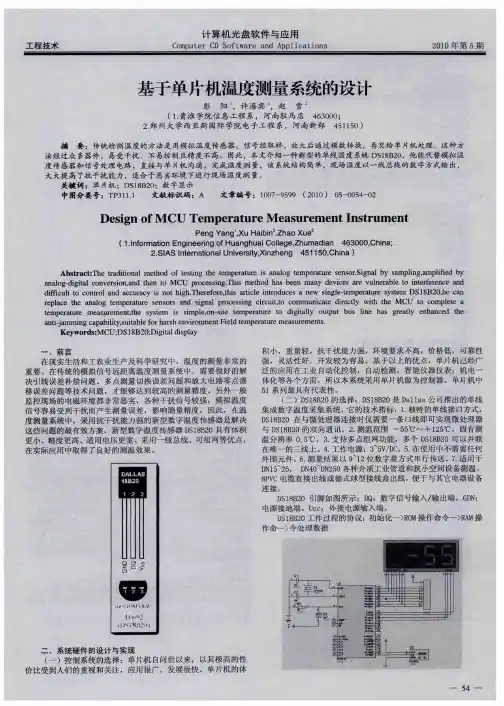

基于单片机温度测量系统的设计
.
。
:
!
,
,
传 统 检 测 温 度 的 方 法 是 用 模 拟 温 度 传 感 器 信 号 经 取 样 放 大 后 通 过 模 数 转 换 再 交 给 单 片机 处 理 这种方 易 受 干 扰 不 易控 制 且 精 度 不 高 因 此 本 文 介 绍 种 新 型 的 单 线 温 度 系统 D S l 8 8 2 0 他 能 代 替 模 拟 温 度 传 感 器 和 信 号 处 理 电路 直 接 与 单 片机 沟 通 完 成 温 度 测 量 该 系统 结 构 简 单 现 场 温 度 以 线 总 线 的 数 字 方 式 输 出 大 大提 高 了抗 干 扰 能 力 适 合 于 恶 劣 环 境 下 进 行 现 场 温 度 测 量 关键 词 : 单 片 机 ; D s l 8 8 2 0 ; 数 字 显 示
摘
要
:
。
、
,
。
法 经 过 众 多器 件
一
,
、
。
,
,
一
,
,
,
,
。
.
。
中图分 类 号 :
T P 3 11 1
.
文 献标识 码
:
A
文 章编 号 : 1 0 0 7
-
9599
( 20
10
)
05
—
0054
—
02
D
e s
ig n
.
o
f M CU T
E
n
e m
P
e n
p
g Y g
o n a
eld te
m
pe
r a
tu r e m e a s u r
基于单片机的无线测温系统的设计

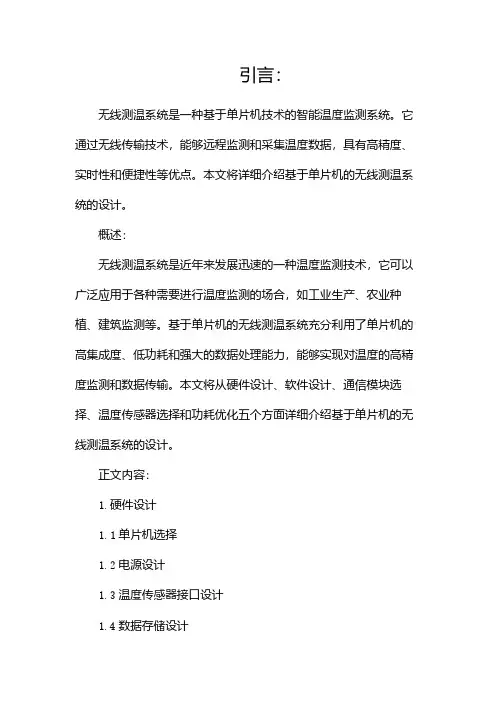

引言:无线测温系统是一种基于单片机技术的智能温度监测系统。
它通过无线传输技术,能够远程监测和采集温度数据,具有高精度、实时性和便捷性等优点。
本文将详细介绍基于单片机的无线测温系统的设计。
概述:无线测温系统是近年来发展迅速的一种温度监测技术,它可以广泛应用于各种需要进行温度监测的场合,如工业生产、农业种植、建筑监测等。
基于单片机的无线测温系统充分利用了单片机的高集成度、低功耗和强大的数据处理能力,能够实现对温度的高精度监测和数据传输。
本文将从硬件设计、软件设计、通信模块选择、温度传感器选择和功耗优化五个方面详细介绍基于单片机的无线测温系统的设计。
正文内容:1.硬件设计1.1单片机选择1.2电源设计1.3温度传感器接口设计1.4数据存储设计1.5外部设备接口设计2.软件设计2.1系统架构设计2.2温度数据采集算法设计2.3数据处理算法设计2.4数据传输协议设计2.5用户界面设计3.通信模块选择3.1无线通信技术概述3.2通信距离和速率需求分析3.3无线通信模块选择准则3.4常用无线通信模块介绍3.5通信模块选择与集成4.温度传感器选择4.1温度传感器分类4.2温度传感器选型准则4.3常用温度传感器介绍4.4温度传感器接口设计4.5温度传感器校准方法5.功耗优化5.1功耗分析与需求5.2系统功耗优化策略5.3硬件设计功耗优化5.4软件设计功耗优化5.5基于睡眠模式的功耗优化总结:基于单片机的无线测温系统的设计主要涉及硬件设计、软件设计、通信模块选择、温度传感器选择和功耗优化等方面。
通过合理的硬件设计和通信模块选择,能够实现高精度的温度监测和远程数据传输。
同时,通过优化软件设计和功耗管理,能够降低系统的功耗,延长系统的使用寿命。
基于单片机的无线测温系统的设计在智能化温度监测领域具有广阔的应用前景。
基于单片机的温湿度监测系统毕业设计
基于单片机的温湿度监测系统毕业设计一、引言在现代生活和工业生产中,对环境温湿度的准确监测和控制具有重要意义。
温湿度的变化可能会影响产品质量、设备运行以及人们的生活舒适度。
因此,设计一个可靠、精确且易于使用的温湿度监测系统是十分必要的。
本毕业设计旨在基于单片机技术开发一款实用的温湿度监测系统。
二、系统总体设计(一)系统功能需求该监测系统应能够实时采集环境的温度和湿度数据,并将其显示在屏幕上。
同时,系统应具备数据存储功能,以便后续分析和查询。
此外,还应设置报警阈值,当温湿度超出设定范围时能发出警报。
(二)系统组成本系统主要由传感器模块、单片机控制模块、显示模块、存储模块和报警模块组成。
传感器模块负责采集环境温湿度数据,选用了精度高、稳定性好的DHT11 温湿度传感器。
单片机控制模块作为系统的核心,采用了 STC89C52 单片机,负责处理传感器采集到的数据、控制其他模块的工作以及进行逻辑判断。
显示模块采用了液晶显示屏(LCD1602),能够清晰地显示当前的温湿度值。
存储模块使用了 EEPROM 芯片,用于保存历史数据。
报警模块则通过蜂鸣器和指示灯实现,当温湿度异常时发出声光报警。
三、硬件设计(一)传感器接口电路DHT11 传感器与单片机通过单总线进行通信,连接时需要注意数据线的上拉电阻。
(二)单片机最小系统STC89C52 单片机的最小系统包括时钟电路和复位电路。
时钟电路采用晶振和电容组成,为单片机提供稳定的时钟信号。
复位电路用于系统初始化和异常情况下的复位操作。
(三)显示电路LCD1602 通过并行接口与单片机连接,需要配置相应的控制引脚和数据引脚。
(四)存储电路EEPROM 芯片通过 I2C 总线与单片机通信,实现数据的存储和读取。
(五)报警电路蜂鸣器通过三极管驱动,指示灯通过限流电阻连接到单片机的引脚,由单片机控制其工作状态。
四、软件设计(一)主程序流程系统上电后,首先进行初始化操作,包括单片机内部寄存器的设置、传感器的初始化、显示模块的初始化等。
基于单片机的智能体温检测系统设计
基于单片机的智能体温检测系统设计摘要:由于新冠疫情的爆发给大众的生活带来了巨大变化,为了满足疫情条件下对温度快速测量的需求,采用无接触式测温既有效规避病毒传染风险,又可以第一时间检测疑似病例。
在此基础上添加口罩识别功能极大减轻了工作人员人工识别的负担,为防疫工作提供保障。
目前市场现有系统存在价格高以及不易携带的问题,并且目前市场应用的大部分装置都是单独的口罩识别或是无接触测温系统。
与之相比该系统将两种功能结合在同一系统中,具有体积小、便携、易操作等优点,为操作人员提供了极大便利。
此装置适用于学校、工厂、商场等人流密集场所,可以为进出人员提供检测服务。
人机交互式装置在疫情防控中发挥重要作用,节省人力物力,并且其效率远高于人工检测。
关键词:单片机;智能体温;检测系统;设计引言患新冠肺炎的主要症状是发热,因此体温检测是疫情防控的第一道防线。
以当今人流密集场所疫情防控情况为背景,设计并实现了一款基于STM32单片机的非接触式体温测量与身份识别系统。
该系统利用OPENMV对目标人脸进行快速检测,精准识别目标身份信息和口罩佩戴情况,利用MLX90614准确测量目标体表温度,实时将测量信息通过显示屏直观地展示并通过蓝牙发送到手机App上,实现系统逻辑结构的完整性与任务完成的效率最优解。
1系统的组成及其工作原理1.1系统的组成以单片机作为系统控制基础,利用传感器测量温度,通过通信和控制技术,形成温度测量控制系统。
具体可分为基于MLX90614红外测温传感器的温度检测模块、LCD12864液晶屏显示模块、4X4矩阵键盘模块、电源模块、复位模块、晶振模块、报警模块、继电器控制模块和震动传感器模块。
1.2系统工作原理该系统基于STC12C5A60S2单片机进行设计,包括电源电路、复位电路、晶振电路、红外测温传感器、震动传感器、LCD显示电路、蜂鸣器报警电路、键盘输入电路和继电器控制电路,通过MLX90614红外温度传感器实现温度数据的处理。
基于单片机的室内温湿度检测系统的设计
基于单片机的室内温湿度检测系统的设计
一、系统简介
本系统基于单片机,能够实时检测室内的温度和湿度,显示在
液晶屏幕上,并可通过串口输出到PC端进行进一步数据处理和存储。
该系统适用于家庭、办公室和实验室等场所的温湿度检测。
二、硬件设计
系统采用了DHT11数字温湿度传感器来实时检测室内温度和湿度,采用STC89C52单片机作为控制器,通过LCD1602液晶屏幕显示
温湿度信息,并通过串口与PC进行数据通信。
三、软件设计
1、采集数据
系统通过DHT11数字温湿度传感器采集室内的温度和湿度数据,通过单片机IO口与DHT11传感器进行通信。
采集到的数据通过计算
得到实际温湿度值,并通过串口发送给PC端进行进一步处理。
2、显示数据
系统将采集到的室内温湿度数据通过LCD1602液晶屏幕进行显示,可以实时观察室内温湿度值。
3、通信数据
系统可以通过串口与PC进行数据通信,将数据发送到PC端进
行存储和进一步数据处理。
四、系统优化
为了提高系统的稳定性和精度,需要进行优化,包括以下几点:
1、添加温湿度校准功能,校准传感器的测量误差。
2、添加系统自检功能,确保系统正常工作。
3、系统可以添加温湿度报警功能,当温湿度超过设定阈值时,系统会自动发送报警信息给PC端。
以上是基于单片机的室内温湿度检测系统的设计。
基于51单片机的温度检测系统_单片机C语言课题设计报告
单片机C语言课题设计报告设计题目:温度检测电气系2011级通信技术一班级通信技术一班通才达识,信手拈来通才达识,信手拈来1摘要本课题以51单片机为核心实现智能化温度测量。
利用18B20温度传感器获取温度信号,将需要测量的温度信号自动转化为数字信号,利用单总线和单片机交换数据,最终单片机将信号转换成LCD 可以识别的信息显示输出。
基于STC90C516RD+STC90C516RD+的单片机的智能温度检测系统,的单片机的智能温度检测系统,设计采用18B20温度传感器,其分辨率可编程设计。
本课题设计应用于温度变化缓慢的空间,综合考虑,以降低灵敏度来提高显示精度。
设计使用12位分辨率,因其最高4位代表温度极性,故实际使用为11位半,位半,而温度测量范围为而温度测量范围为而温度测量范围为-55-55-55℃~℃~℃~+125+125+125℃,℃,则其分辨力为0.06250.0625℃。
℃。
设计使用LCD1602显示器,可显示16*2个英文字符,显示器显示实时温度和过温警告信息,和过温警告信息,传感器异常信息设。
传感器异常信息设。
传感器异常信息设。
计使用蜂鸣器做警报发生器,计使用蜂鸣器做警报发生器,计使用蜂鸣器做警报发生器,当温度超过当温度超过设定值时播放《卡农》,当传感器异常时播放嘟嘟音。
单片机C 语言课题设计报告语言课题设计报告电动世界,气定乾坤2目录一、设计功能一、设计功能................................. ................................. 3 二、系统设计二、系统设计................................. .................................3 三、器件选择三、器件选择................................. .................................3 3.1温度信号采集模块 (3)3.1.1 DS18B20 3.1.1 DS18B20 数字式温度传感器数字式温度传感器..................... 4 3.1.2 DS18B20特性 .................................. 4 3.1.3 DS18B20结构 .................................. 5 3.1.4 DS18B20测温原理 .............................. 6 3.1.5 DS18B20的读写功能 ............................ 6 3.2 3.2 液晶显示器液晶显示器1602LCD................................. 9 3.2.1引脚功能说明 ................................. 10 3.2.2 1602LCD 的指令说明及时序 ..................... 10 3.2.3 1602LCD 的一般初始化过程 (10)四、软件设计四、软件设计................................ ................................11 4.1 1602LCD 程序设计流程图 ........................... 11 4.2 DS18B20程序设计流程图 ............................ 12 4.3 4.3 主程序设计流程图主程序设计流程图................................. 13 五、设计总结五、设计总结................................. ................................. 2 六、参考文献六、参考文献................................. ................................. 2 七、硬件原理图及仿真七、硬件原理图及仿真......................... .........................3 7.1系统硬件原理图 ..................................... 3 7.2开机滚动显示界面 ................................... 4 7.3临界温度设置界面 ................................... 4 7.4传感器异常警告界面 (4)电气系2011级通信技术一班级通信技术一班通才达识,信手拈来通才达识,信手拈来3温度温度DS18B20 LCD 显示显示过温函数功能模块能模块传感器异常函数功能模块数功能模块D0D1D2D3D4D5D6D7XT XTAL2AL218XT XTAL1AL119ALE 30EA31PSEN29RST 9P0.0/AD039P0.1/AD138P0.2/AD237P0.3/AD336P0.4/AD435P0.5/AD534P0.6/AD633P0.7/AD732P2.7/A1528P2.0/A821P2.1/A922P2.2/A1023P2.3/A1124P2.4/A1225P2.5/A1326P2.6/A1427P1.01P1.12P1.23P1.34P1.45P1.56P1.67P1.78P3.0/RXD 10P3.1/TXD11P3.2/INT012P3.3/INT113P3.4/T014P3.7/RD17P3.6/WR 16P3.5/T115U180C51X1CRYST CRYSTAL ALC122pFC222pFGNDR110kC31uFVCCGND234567891RP1RESPACK-8VCC0.0DQ 2VCC 3GND 1U2DS18B20R24.7K LCD1LM016LLS2SOUNDERMUC八、程序清单八、程序清单................................. .................................5 一、设计功能·由单片机、温度传感器以及液晶显示器等构成高精度温度监测系统。
基于单片机的热敏电阻温度计的设计
基于单片机的热敏电阻温度计的设计引言:热敏电阻是一种根据温度变化而产生变阻的元件,其电阻值与温度成反比变化。
热敏电阻广泛应用于温度测量领域,其中基于单片机的热敏电阻温度计具有精度高、控制方便等特点,因此被广泛应用于各个领域。
本文将介绍基于单片机的热敏电阻温度计的设计,并通过实验验证其测量精度和稳定性。
一、系统设计本系统设计使用STC89C52单片机作为控制核心,热敏电阻作为测量元件,LCD1602液晶显示屏作为温度显示设备。
1.系统原理图2.功能模块设计(1)温度采集模块:温度采集模块主要由热敏电阻和AD转换模块组成。
热敏电阻是根据温度变化而改变阻值的元件,它与AD转换模块相连,将电阻变化转换为与温度成正比的电压信号。
(2)AD转换模块:AD转换模块将热敏电阻的电压信号转换为数字信号,并通过串口将转换结果传输给单片机。
在该设计中,使用了MCP3204型号的AD转换芯片。
(3)驱动显示模块:驱动显示模块使用单片机的IO口来操作LCD1602液晶显示屏,将温度数值显示在屏幕上。
(4)温度计算模块:温度计算模块是通过单片机的计算功能将AD转换模块传输过来的数字信号转换为对应的温度值。
根据热敏电阻的特性曲线,可以通过查表或采用数学公式计算获得温度值。
二、系统实现1.硬件设计(1)单片机电路设计单片机电路包括单片机STC89C52、晶振、电源电路等。
根据需要,选用合适的外部晶振进行时钟信号的驱动。
(2)AD转换电路设计AD转换电路采用了MCP3204芯片进行温度信号的转换。
根据芯片的datasheet,进行正确的连接和电路设计。
(3)LCD显示电路设计LCD显示电路主要由单片机的IO口控制,根据液晶显示模块的引脚定义,进行正确的连接和电路设计。
(4)温度采集电路设计温度采集电路由热敏电阻和合适的电阻组成,根据不同的热敏电阻特性曲线,选择合适的电阻和连接方式。
2.软件设计(1)初始化设置:单片机开机之后,需要进行一系列的初始化设置,包括对IO口、串口和LCD液晶显示屏的初始化设置。
(完整版)基于单片机的温度控制系统本科生毕业设计
上海电力学院本科毕业设计(论文)题目:基于单片机的温度测量系统院系:自动化工程学院指导教师:马进明【摘要】温度测量在实际生产和人们生活中都有广泛应用,为此我设计了一个温度测量系统。
本系统利用AT89S52单片机作为主控制器件,DS18B20作为测温传感器通过LED数码管串口实现温度显示,通过按键电路设置上下限报警温度。
并且在到达报警温度后,系统会自动报警。
本文设计是从测温电路、主控电路、报警电路等几个方面来分析说明的该系统利用DS18B20测温范围广、测温分辨率高、外围电路简单、功耗低等特点,与AT89S52构成比较简单的测温电路。
该系统设计灵活、抗干扰性好,可以在恶劣的工作环境中进行温度测量。
关键字:单片机;温度传感器;温度计;报警【Abstract】.In this design using the AT89S52 microcontroller as the main control device, DS18B20 as an LED digital temperature sensor tube to achieve temperature display.The key circuit sed the temperature to set the alarm on the lower temperature. And the temperature reaching the alarm, the system will automatically alarm. This design is from the temperature measurement circuit, main control circuit, alarm circuit, and several other aspects of the note.The system uses DS18B20 temperature measurement range, and peripheral circuit is simple, low power consumption, compared with AT89S52 devices constitute a simple temperature measurement circuit. The system design of flexible, anti-interference performance is good, can be in the poor working environment for temperature measurement. Keywords:AT89S52;DS18B20;thermometer;alarm目录1 引言 (1)1.1 选题的背景 (1)1.2 选题的目的及意义 (2)2 系统设计的整体方案 (2)2.1 设计的主要内容 (2)2.2 设计性能要求 (3)3 器件的选择 (3)3.1 单片机的选择 (4)3.1.1 AT89S52的基本组成及特征 (4)3.1.2 AT89S52的引脚功能 (5)3.1.3 AT89S52的工作模式及注意事项 (9)3.2 温度传感器的选择 (11)3.2.1 DS18B20的特点及选择原因 (11)3.2.2 DS18B20的测温原理 (13)3.3 显示器的选择 (14)3.4 蜂鸣器 (15)3.5 排阻 (16)4 电路原理 (17)4.1单片机电路 (17)4.1.1 晶振电路 (18)4.1.2 复位电路 (20)4.3 温度显示电路 (22)4.4 温度上下限设置电路 (22)4.5 温度过限报警电路 (23)4.6 系统总电路图电路 (24)5 系统流程图 (24)5.1 主程序 (24)5.2 读出温度子程序 (25)5.3 温度转换命令子程序 (26)5.4 计算温度子程序 (27)5.5显示数据刷新子程序 (27)6 软件仿真 (27)6.1 软件设计流程 (28)6.2 原理图的绘制 (28)6.3 单片机程序的调试与编译 (30)6.4 仿真过程 (31)7 总结 (32)7.1 设计总结 (32)7.2 设计前景 (34)8 致谢 (34)参考文献 (36)附录 (36)附录1:系统总图 (36)1 引言1.1 选题的背景随着人们生活水平的不断提高,单片机控制无疑是人们追求的目标之一,它所给人带来的方便也是不可否定的。
基于AT89C51单片机的温度计设计
引言概述:AT89C51单片机是一种常用的单片机型号,广泛应用于各种数字电子设备中。
本文将基于AT89C51单片机,设计一款温度计,用于测量环境温度。
通过该设计,可以实时监测环境温度,并将温度值以数字形式显示在屏幕上,提供给用户参考。
正文内容:1. 硬件设计1.1 传感器选择首先,需要选择适合的传感器来测量环境温度。
常见的温度传感器有热敏电阻、温度传感器模块等。
在本设计中,选择了DS18B20温度传感器模块,该传感器具有精度高、体积小等特点,适合本温度计的设计需求。
1.2 电路连接在硬件设计中,需要将DS18B20温度传感器模块与AT89C51单片机相连。
具体步骤如下:1) 将DS18B20传感器的VCC引脚连接至单片机的VCC引脚,将GND引脚连接至单片机的GND引脚,将DQ引脚连接至单片机的P1口,通过电阻和电容设置硬件复位电路。
2) 设置单片机的相应引脚为输入或输出引脚,使其与传感器的引脚相对应,并根据需要设置引脚的电平状态。
3) 根据DS18B20传感器的通信协议,使用单片机的串口通信功能与传感器进行通信,获取温度值。
2. 软件设计2.1 程序框架在软件设计中,需要设计相应的程序框架,以实现温度的测量与显示。
整体的程序框架如下:1) 初始化单片机的串口通信功能,设置波特率等参数。
2) 初始化DS18B20传感器,包括设定分辨率、温度精度等参数。
3) 循环读取传感器的温度数值,并进行必要的温度转换处理。
4) 将处理好的温度数值通过单片机的数码管显示出来。
2.2 温度转换在软件设计中,需要对从传感器获取的温度数值进行转换处理,以得到真实的温度值。
具体的转换公式如下:1) 首先,读取传感器内部存储器中的原始温度数据。
2) 根据DS18B20传感器的配置,进行温度计算。
3) 最后,将计算得到的温度值转换为摄氏度或华氏度,并存储到相应的变量中,以便后续显示。
3. 测试与调试在进行实际应用之前,需要对设计的温度计进行测试与调试,确保其功能正常。
基于单片机的数字温度计设计
基于单片机的数字温度计设计
基于单片机的数字温度计设计可以包括以下几个步骤:
1. 选择合适的单片机:根据项目需求选择一款适合的单片机,常用的有8051、PIC、AVR等。
2. 温度传感器的选择:选择一款合适的温度传感器,如
DS18B20、LM35等。
这些传感器通常具有数字接口,方便与单片机通信。
3. 连接和布线:根据传感器和单片机的接口要求,进行连接和布线。
通常需要连接传感器的电源、地线和数据线。
如果需要更长的传输距离,可以考虑使用一些传感器扩展模块,如
DS18B20模块。
4. 编程:使用单片机编程语言,如C语言,编写代码来实现与传感器的通信和温度的测量。
通常需要使用单片机提供的GPIO口或者串口来与传感器进行数据交互,读取传感器输出的数字温度值,并将其转换为实际温度。
5. 显示和输出:根据项目要求,选择合适的显示设备来展示温度数值,如液晶显示屏、数码管等。
可以通过单片机的IO口来控制显示设备的输入。
同时,还可以根据需要选择合适的输出设备,如蜂鸣器、继电器等,实现温度超过或低于设定阈值时的报警或控制功能。
6. 测试和优化:完成代码编写和硬件连接后,进行测试,确保
温度计能够准确测量温度,并进行必要的优化和调试。
总结:
基于单片机的数字温度计设计主要涉及选择单片机、传感器、连线布局、编程、显示和输出设备的选择与控制,以及测试和优化。
通过以上步骤,可以实现一个简单的数字温度计。
基于单片机的智能温度检测控制系统设计
1 概述在人类的生活环境中,温度扮演着极其重要的角色。
温度是工业生产、现代农业乃至人们日常现实生活中经常会需要测量的一个重要物理量,如石油化工、环境控制、食品加工、实验研究、农业大棚等[1]。
温度的检测与控制是工业生产自动控制系统的重要任务之一,因此,各行各业对温度检测系统的便捷性、精确性、智能化要求越来越高。
由此可见,温度的检测和控制是非常重要的。
测量温度需要使用温度传感器,传统的温度传感器是模拟的,如热敏电阻、热电偶等[2]。
热敏电阻采集温度变化的实质是电阻值,所以在实际使用过程中需要额外的辅助器件将其转化为电压信号并且通过调整后送到模拟-数字转化器件(A/D)才能让单片机处理,数字温度传感器的产生解决了这个问题。
本文采用内部集成了A/D 转换器、电路结构简单的数字化温度传感器DS18B20,与单片机技术相结合实现智能温度检测控制系统的设计。
系统只需要占用单片机的一个I/O 口,就能够实现实时温度检测,这使得系统具有很强的扩展性,并且应用前景广泛、实用价值高。
2 系统总体设计本系统设计的基于单片机的智能温度检测控制系统,总体设计框图如图1所示,主要包括单片机最小系统、温度采集电路、实时时钟电路、独立式按键电路、显示电路、报警电路、加热电路和散热电路,其中主控芯片采用功耗低、性能高的单片机STC89C52,温度采集电路采用数字温度传感器DS18B20,显示电路采用LCD1602液晶显示器,报警电路采用蜂鸣器、一个LED 指示灯设计实现声光报警,独立式按键用来设置当前实时时间(年、月、日、时、分、秒)和设定不同时间段温度报警的上下限阈值。
当实测环境温度值大于设定时间段的温度上限值时,系统自动进入散热模式,直流电机运转带动风扇工作,同时蜂鸣器响、LED 指示灯点亮;若低于设定时间段的温度下限阈值,系统自动进入加热模式,继电器控制加热设备工作,同时蜂鸣器响、LED 指示灯点亮;若当前温度处于设定时间段的温度上下限阈值之间时,关闭散热、加热及报警,从而使温度控制在设定的范围内。
基于51单片机的温度测量系统
目录摘要 (I)ABSTRACT (II)1 绪论 (1)1.1选题的背景 (1)1.2课题研究的目的和意义 (1)1.3本文的结构 (1)2 系统总体方案设计 (1)2.1总体方案设计 (2)2.2部分模块方案选择 (3)2.2.1单片机的选择 (3)2.2.2温度检测方式的选择 (3)2.2.3显示部分的选择 (4)2.2.4电源模块的选择 (4)3 硬件电路的设计 (4)3.1 硬件电路设计软件 (4)3.2系统整体原理图 (5)3.3单片机最小系统电路 (6)3.4单片机的选型 (7)3.5温度测量模块 (8)3.5.1 DS18B20概述 (8)3.5.2 DS18B20测温工作原理 (11)3.5.3 DS18B20温度传感器与单片机的接口电路 (12)3.6 显示模块 (13)3.7 按键以及无线遥控模块 (15)3.7.1按键的相关知识 (15)3.7.2 5伏带解码四路无线接收板模块 (16)3.8 报警及指示灯模块 (18)3.9 电源模块 (19)4 系统软件设计及仿真部分 (20)4.1软件设计的工具 (20)4.1.1程序编写软件 (20)4.1.2仿真软件 (21)4.2各模块对应的软件设计 (22)4.2.1显示模块的程序 (22)4.2.2温度测量的程序 (26)4.2.3报警系统程序 (32)4.2.4按键程序 (33)4.2.5总体程序 (35)5 实物制作 (37)5.1电源部分 (37)5.2单片机最小系统部分 (37)5.3 总体实物 (37)6 总结 (38)7 致谢 (39)参考文献 (40)附录一 (41)附录二 (49)基于单片机的温度测量系统摘要随着测温系统的极速的发展,国外的测量系统已经很成熟,产品也比较多。
近几年来,国内也有许多高精度温度测量系统的产品,但是对于用户来说价格较高。
随着市场的竞争越来越激烈,现在企业发展的趋势是如何在降低成本的前提下,有效的提高生产能力。
基于51单片机的数字温度计设计
基于51单片机的数字温度计设计数字温度计是一种广泛使用的电子测量设备,通过传感器将温度转化为数字信号,并显示出来。
本文将介绍基于51单片机的数字温度计的设计。
该设计将使得使用者能够准确、方便地测量温度,并实时显示在液晶显示屏上。
1. 硬件设计:- 传感器选择:在设计数字温度计时,我们可以选择使用NTC(负温度系数)热敏电阻或者DS18B20数字温度传感器作为温度传感器。
这里我们选择DS18B20。
- 信号转换:DS18B20传感器是一种数字传感器,需要通过单总线协议与51单片机进行通信。
因此,我们需要使用DS18B20专用的驱动电路,将模拟信号转换为数字信号。
- 51单片机的选择:根据设计要求选择合适的51单片机,如STC89C52、AT89S52等型号。
单片机应具备足够的IO口来与传感器和液晶显示屏进行通信,并具备足够的计算和存储能力。
- 显示屏选择:为了实时显示温度,我们可以选择使用1602型字符液晶显示屏。
该显示屏能够显示2行16个字符,足够满足我们的需求。
通过与51单片机的IO口连接,我们可以将温度数据显示在屏幕上。
2. 软件设计:- 采集温度数据:通过51单片机与DS18B20传感器进行通信,采集传感器传输的数字温度数据。
通过解析传感器发送的数据,我们可以获得当前的温度数值。
- 数据处理:获得温度数据后,我们需要对其进行处理。
例如,可以进行单位转换,从摄氏度到华氏度或者开尔文度。
同时,根据用户需求,我们还可以对数据进行滤波、校准等处理。
- 显示数据:通过与液晶显示屏的连接,我们可以将温度数据显示在屏幕上。
可以使用51单片机内部的LCD模块库来控制液晶显示屏,显示温度数据以及相应的单位信息。
- 用户交互:可以设置一些按键,通过与51单片机的IO口连接,来实现用户与数字温度计的交互。
例如,可以设置一个按钮来进行温度单位的切换,或者设置一个按钮来启动数据保存等功能。
3. 功能拓展:- 数据存储:除了实时显示当前温度,我们还可以考虑增加数据存储功能。
(完整版)基于单片机的多点温度检测系统毕业设计论文
集成电路课程设计课题:基于AT89C51单片机的多点温度测量系统设计姓名:韩颖班级:测控12-1学号:指导老师:汪玉坤日期:目录一、绪论二、总体方案设计三、硬件系统设计1主控制器2 显示模块3温度采集模块(1)DS18B20的内部结构(2)高速暂存存储器(3)DS18B20的测温功能及原理(4)DS18B20温度传感器与单片机的连接(5)单片机最小系统总体电路图四、系统软件设计五、系统仿真六、设计总结七、参考文献八、附源程序代码一、绪论在现代工业控制中和智能化仪表中,对于温度的控制,恒温等有较高的要求,如对食品的管理,冰箱的恒温控制,而且现在越来越多的地方用到多点温度测量,比如冰箱的保鲜层和冷冻层是不同的温度这就需要多点的测量和显示可以让用户直观的看到温度值,并根据需要调节冰箱的温。
它还在其他领域有着广泛的应用,如:消防电气的非破坏性温度检测,电力、电讯设备之过热故障预知检测,空调系统的温度检测。
温度检测系统应用十分广阔。
本设计采用DALLAS最新单线数字温度传感器DS18B20 简介新的"一线器件"体积更小、适用电压更宽、更经济DALLAS 半导体公司的数字化温度传感器DS18B20是世界上第一片支持"一线总线",测量温度范围为-55°C~+125°C,在-10~+85°C范围内,精度为±0.5°二、设计过程及工艺要求1、基本功能(1)检测两点温度(2)两秒间隔循环显示温度2、主要技术参数测温范围:-30℃到+99℃测量精度:0.0625℃显示精度:0.1℃显示方法:LCD循环显示3、系统设计系统使用AT89C51单片机对两个DS18B20进行数据采集,并通过1602LCD液晶显示器显示所采集的温度。
DS18B20以单总线协议工作,51单片机首先分别发送复位脉冲,使信号上所有的DS18B20芯片都被复位,程序先跳过ROM,启动DS18B20进行温度变换,再读取存储器的第一位和第二位读取温度,通过IO口传到1602LCD显示。
基于51单片机数字温度计的设计与实现
基于51单片机数字温度计的设计与实现数字温度计是一种能够测量环境温度并显示数值的设备。
基于51单片机的数字温度计设计与实现是指利用51单片机作为核心,结合温度传感器和其他辅助电路,实现一个能够测量温度并通过数码管显示温度数值的系统。
本文将从硬件设计和软件实现两个方面介绍基于51单片机数字温度计的具体设计与实现过程。
一、硬件设计1. 温度传感器选取在设计数字温度计时,首先需要选取合适的温度传感器。
市面上常用的温度传感器有热敏电阻、功率型温度传感器(如PT100)、数字温度传感器(如DS18B20)等。
根据设计需求和成本考虑,我们选择使用DS18B20数字温度传感器。
2. 电路设计基于51单片机的数字温度计的电路设计主要包括单片机与温度传感器的连接、数码管显示电路和电源电路。
(1)单片机与温度传感器的连接在电路中将51单片机与DS18B20数字温度传感器相连接,可采用一线总线的方式。
通过引脚的连接,实现单片机对温度传感器的读取控制。
(2)数码管显示电路为了能够显示温度数值,我们需要设计一个数码管显示电路。
根据温度传感器测得的温度值,通过数字转换和数码管驱动,将温度数值显示在数码管上。
(3)电源电路电源电路采用稳压电源设计,保证整个系统的稳定供电。
根据实际需求选择合适的电源电压,并添加滤波电容和稳压芯片,以稳定电源输出。
3. PCB设计根据电路设计的原理图,进行PCB设计。
根据电路元件的布局和连线的走向,绘制PCB板的线路、元件和连接之间。
二、软件实现1. 单片机的编程语言选择对于基于51单片机的数字温度计的软件实现,我们可以选择汇编语言或者C语言进行编程。
汇编语言的效率高,但编写难度大;C语言的可读性好,开发效率高。
根据实际情况,我们选择使用C语言进行编程。
2. 温度传感器数据获取利用单片机的IO口与温度传感器相连,通过一线总线协议进行数据的读取。
根据温度传感器的通信规则,编写相应的代码实现数据的读取。
毕业设计论文 基于单片机的温度测量系统
毕业论文基于单片机的温度测量系统所在系部:电气信息工程系摘要随着社会经济的不断发展,现代农业生产离不开环境控制,本文在对国内外温室智能控制进行深入分析的基础上,针对温室智能化控制存在的诸多因子,将智能传感器监测和单片机控制相结合,提出了基于单片机的温度检测系统设计方案。
本系统采用层次化、模块化设计,整个系统由数据采集系统、单片机控制系统、计算机监控系统组成。
系统以单片机为核心,以多个温度、湿度传感器作为测量元件,通过单片机与智能传感器相连,采集存储智能传感器的测量数据。
在单片机系统中,还要实现程序的扩展存储、数据的实时显示、超限语音报警和数据辅助存储功能。
单片机作为监控计算机与智能传感器连接的中心。
本设计主要做了如下几方面的工作:一是确定系统的总体设计方案,包括其功能设计;设计原则;组成与工作原理;二是进行智能传感器的硬件电路设计;包括硬件电路构成及测量原理;温度传感器的选择;单片机的选择;输入输出通道设计;三是进行了调试和仿真,包括硬件仿真和软件仿真。
关键词:AT89C2051 单片机DS18B20 温度测量AbstractWith the socio-economic development, modern agricultural production can not be separated from environmental control, this article in the greenhouse at home and abroad to conduct in-depth analysis of intelligent control based on the existence of intelligent control for greenhouse many factors, the intelligent sensor monitoring and single-chip control by combining single-chip based on the temperature detection system design.The system uses a hierarchical, modular design, the entire system by the data acquisition system, single-chip control system, computer monitoring system. System to single-chip microcomputer as the core to a number of temperature and humidity sensor as a measurement component, through the single-chip smart sensor and connected to the storage collection of intelligent sensor measurement data. In single-chip system, but also the realization of the extended stored procedures, data, real-time display, alarm and data overrun voice auxiliary storage. Single-chip computer as a monitor connected with the center of intelligent sensors.The design made the following main aspects: First, the overall design of the system, including its functional design; design principles; the composition and working principle; Second, an intelligent sensor hardware circuit design; including hardware and measurement circuit principle; the choice of temperature sensor; SCM choice; input and output channel design; Third, we carried out the testing and simulation, including hardware simulation and software simulation.Keywords:AT89C2051 Single-Chip Microcomputer DS18B20 Temperature Measurement;目录摘要 (ii)Abstract (iii)1 绪论 (1)1.1 单片机温度测量系统的选题背景 (1)1.2 单片机温度测量系统选题的现实意义 (2)1.3 国内外研究现状及其发展 (3)1.3.1 国外温室环境控制 (3)1.3.2 国内温室控制技术 (3)1.3.3 温室环境控制技术的三个发展阶段 (3)1.3.4 温室控制存在的问题 (4)1.4 单片机温度测量系统主要研究的内容 (5)2 单片机温度测量系统总体设计 (6)2.1 单片机温度测量系统的功能设计 (6)2.2 单片机温度测量系统的设计的原则 (6)2.3 单片机温度测量系统的组成与工作原理 (7)3 系统硬件电路的设计 (9)3.1 系统硬件电路构成及测量原理 (9)3.1.1 系统硬件电路构成 (9)3.1.2 系统工作原理 (10)3.1.3 系统主要技术指标 (13)3.2 温度传感器的选择 (13)3.2.1 DS18B20的介绍 (14)3.2.2 DS18B20的性能特点 (14)3.2.3 DS18B20的控制方法 (15)3.2.4 DS18B20的测温原理 (16)3.3 单片机的选择 (16)3.3.1 单片机的概述 (16)3.3.2 AT89C2051芯片的主要性能 (17)3.3.3 AT89C2051芯片的内部结构框图 (17)3.4 输入通道的设计 (18)3.4.1 Pt100温度传感器 (18)3.4.2 A/D转换 (20)3.5 输出通道设计 (22)3.5.1 温控箱的功率调节方式 (22)3.5.2可控硅输出电路 (23)4 系统调试 (25)4.1 TKS仿真器与集成开发环境KEIL (25)4.1.1 TKS仿真器 (25)4.1.2 集成开发环境KEIL (26)4.1.3 利用KEIL开发系统软件流程 (28)4.2 系统硬件调试 (28)4.3 系统软件调试 (29)结论 (31)参考文献 (32)致谢 ............................................................................................................ 错误!未定义书签。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
基于STC单片机的温度测量系统的研究摘要:本文针对现有温度测量方法线性度、灵敏度、抗振动性能较差的不足,提出了一种基于STC单片机,采用Pt1000温度传感器,通过间接测量铂热电阻阻值来实现温度测量的方案。
重点介绍了,铂热电阻测量温度的原理,基于STC实现铂热电阻阻值测量,牛顿迭代法计算温度,给出了部分硬件、软件的设计方法。
实验验证,该系统测量精度高,线性好,具有较强的实时性和可靠性,具有一定的工程价值。
关键词:STC单片机、Pt1000温度传感器、温度测量、铂热电阻阻值、牛顿迭代法。
Study of Temperature Measurement System based on STC single chip computerZhang Yapeng,Wang Xiangting,Xu Enchun,Wei MaolinAbstract:A method to achieve temperature Measurement by the Indirect Measurement the resistance of platinum thermistor is proposed. It is realized by the single chip computer STC with Pt1000temperature sensor.The shortcomings of available methods whose Linearity, Sensitivity, and vibration resistance are worse are overcame by the proposed method. This paper emphasizes on the following aspects:the principle of temperature measurement by using platinum thermistor , the measurement of platinum thermistor’s resistance based on STC single chip computer, the calculating temperature by Newton Iteration Method. Parts of hardware and software are given. The experimental results demonstrate that the precision and linearity of the method is superior. It is also superior in real-time character and reliability and has a certain value in engineering application.Keywords: STC single chip computer,Pt1000temperature sensor,platinum thermistor’s resistance,Newton Iteration Method0 引言精密化学、生物医药、精细化工、精密仪器等领域对温度控制精度的要求极高,而温度控制的核心正是温度测量。
目前在国内,应用最广泛的测温方法有热电偶测温、集成式温度传感器、热敏电阻测温、铂热电阻测温四种方法。
(1) 热电偶的温度测量范围较广,结构简单,但是它的电动势小,灵敏度较差,误差较大,实际使用时必须加冷端补偿,使用不方便。
(2) 集成式温度传感器是新一代的温度传感器,具有体积小、重量轻、线性度好、性能稳定等优点,适于远距离测量和传输。
但由于价格相对较为昂贵,在国内测温领域的应用还不是很广泛。
(3) 热敏电阻具有灵敏度高、功耗低、价格低廉等优点,但其阻值与温度变化成非线性关系,在测量精度较高的场合必须进行非线性处理,给计算带来不便,此外元件的稳定性以及互换性较差,从而使它的应用范围较小。
(4)铂热电阻具有输出电势大、线性度好、灵敏度高、抗振性能好等优点。
虽然它的价格相对于热敏电阻要高一些,但它的综合性能指标确是最好的。
而且它在0~200°C范围内的稳定性较好,故其在工业测温领域应用较广。
本文提出的一种以STC 单片机为控制核心,采用PT1000铂热电阻温度传感器作为测温元件的温度测量系统,能解决温度测量线性度、灵敏度、抗振动性能较差,测量范围较小的不足,精度较高,方便实用。
1 系统总体方案该温度测量系统主要由温度传感器、信号调理电路、STC 单片机计算转换模块、温度显示模块组成。
其中信号调理电路由信号滤波电路和信号放大电路组成。
图1为基于STC 单片机的温度测量系统的结构图。
图1 基于STC 单片机的温度测量系统的结构图STC 单片机作为本系统的核心,采集经滤波电路和放大电路进行滤波和放大处理后的PT1000温度传感器阻值信号,并由其片内10位A/D 转换模块对阻值信号进行模数转换,一定的算法把阻值信号计算为温度,并控制液晶显示模块直观的显示出温度数值。
电源、时钟及复位电路是STC 单片机正常工作的必要条件。
2 系统硬件设计本温度测量系统的硬件设计主要包括温度传感器、信号调理电路、STC 单片机计算转换模块、温度显示模块组成。
2.1 温度传感器本系统采用铂热电阻作为温度传感器。
由于铂热电阻的阻值具有随着温度的变化而改变的特性,所以可以通过间接测量铂热电阻阻值的方法来间接测量温度。
另外铂热电阻具有输出电势大、线性度好、灵敏度高、互换性好等优点,适合作为本系统的温度传感器。
铂热电阻在0 ~850℃范围内其阻值与温度的变化关系为:20(1)t R R At Bt =++ (2-1)式中,t 为温度值R0为0℃时铂热电阻的阻值Rt 为t ℃时铂热电阻的阻值A ,B 为分度系数值。
常用的铂热电阻型号有Pt100、Pt500、Pt1000。
对于PT1000铂热电阻温度传感器,R0=1000Ω,A=3.908*10-3 ℃-1,B= -5.802*10-7 ℃-2 。
不难看出,当温度发生变化时,Pt1000的电阻值变化量最大,因此测量的灵敏度最高。
另外,通过Pt1000铂热电阻的电流较小时,它也能产生较大的压降,有利于降低系统的功耗。
所以本系统采用Pt1000铂热电阻作为温度传感器是比较合理的。
2.2 信号调理电路为了使温度测量更加精确,Pt1000铂热电阻温度传感器采集到的信号需经过信号调理电路滤波放大处理后,再进入STC 单片机进行片内A/D 转换并计算。
如图2为Pt1000铂热电阻温度信号调理电路。
图2 Pt1000铂热电阻温度信号调理电路如图2,REF200为电路提供恒流源,它具有高精度、低温度系数和宽电压范围等优点。
芯片内部集成两路100uA 电流源和一路镜像电流源。
恒流源REF200提供的两路100uA 电流,一路流经Pt1000铂热电阻,提取传感器信号,电压值为U1, 另一路流经阻值为1000Ω的精密电阻Rk ,产生一个精确稳定的电压U2作为差分放大器的基准。
INA122为差分放大器,对U1、U2的信号差分放大输出。
它由两个低功耗高性能运放构成,可以由单电压2.2V~36V 供电,而静态电流仅为60uA ,有利于降低系统功耗。
因为20(1)t R R At Bt =++,流经Pt1000电流为I,则210(1)U IR At Bt =++ (2-2)由于2k U IR = (2-3)则差分放大器的输出20120()[(1)]K U K U U KI R At Bt R =-=++- (2-4)式中,K 为差分放大器的差分放大倍数。
INA122外接到电阻R N 可设置差分放大器的增益:5200/N K k R =+Ω (2-5)经过信号调理电路处理后,Pt1000温度信号得到了很好的过滤和放大,有利于进行A/D 模数转换,计算结果更加精确。
2.3 STC 单片机计算转换模块经NIA122差分放大后的电压输出信号就可以经过A/D 转换器完成模数转换,并将转换结果送入STC 单片机进行计算和处理。
A/D 模数转换器采用STC 单片机系统片内自带的10位A/D 转换器。
ADC10模数转换器具有10位转换精度,采样速度快,采样频率可达300KHz,内置采样保持电路,配置有8路外部通道,可做温度检测、电压检测、频谱检测等。
使用方便,可灵活地运用以节省软件量和时间。
使用STC 单片机外部晶体时钟或内部R/C 振荡器产生的系统时钟为ADC10模数转换器提供时钟。
这样的好处是:在提高ADC 的工作频率以及转换速度的同时,使STC 单片机工作在较低的频率,系统具有较低的功耗。
输入的模拟电压值最终转换结果为:102*1024*in in ADC CC CCV VN V V == (2-6) 式中,N ADC 为ADC10模数转换器转换结果。
V in 为模拟电压输入量。
V CC 为单片机实际工作电压。
经过STC 单片机的ADC10模数转换后,Pt1000温度传感器的温度信号就转变为STC 单片机可以计算处理的数字信号。
2.4 温度显示模块温度显示模块采用SMC1602A 液晶显示模块配合STC 单片机来实现。
SMC1602A 是标准字符点阵型液晶显示模块,采用点阵型液晶显示器(LCD),可显示16字符×2行西文字符,字符尺寸为2.95×4.35(WXH)mm,内置HD44780 接口型液晶显示控制器,广泛应用于各类仪器仪表及电子设备。
SMC1602A共有16 个引脚,其中D0~D7 是8位双向数据总线,它的方向由读写控制引脚R/W 来决定,高电平为读,可以由CPU读写;低电平为写,可以写入8 位数据。
E 为使能信号引脚,高电平有效。
全部功能与引脚如表1所示。
表1 SMC1602A引脚及功能介绍3 系统软件设计系统软件从功能上分为主程序和温度信号处理程序。
3.1 系统主程序设计主程序在完成系统初始化后,进入等待模式。
当有温度信号处理中断时,程序跳出等待模式,进入温度信号处理程序,在执行完此中断程序后,重新回到等待模式。
系统主程序流程如图3所示。
图3 主程序流程图3.2 温度信号处理程序3.2.1温度信号处理主程序当系统程序进入温度信号处理程序后,开启ADC10转换器进行模数转换,并对数据进行处理及计算。
为使温度数据更加精确,需进行多次采样和A/D转换,并采用数字滤波算法进行数字滤波。
温度信号处理程序如图4所示。
图4 温度信号处理程序3.2.2 温度信号数字滤波本系统中所采集的温度信号是电压信号,属于模拟量输入,常常会有干扰信号的叠加,这样就会造成AD转换结果偏离真实值,造成较大的系统误差。
