管片预制方案
盾构管片预制施工质量及安全保证措施
盾构管片预制施工质量及安全保证措施1工艺质量检验1.1三环拼装试验（1）检测频率管片投产后生产满50环进行一次，再生产50环管片再进行一次管片拼装，以后每生产100环做一次三环水平拼装检验,每次试验至少有一环为楔形环管片。
（2）拼装方式管片水平拼装由随机抽样的三环管片组成，试拼装不装嵌密封胶条及胶片。
在平整结实的场地进行拼装，第一环管片下均布可以调节高度的台座，台座的承重能力超出三环管片的总重量，拼装前调整台座的水平度。
管片块与块、环与环之间用弯螺栓连接紧密，环与环之间采用错缝拼装。
拼装试验例图见下图。
管片三环拼装试验（3）测量方法每环管片拼装完成后，分别采用钢卷尺和塞尺检测管片环内外径以及纵、环向管片直接接触面的缝隙宽度，使用插钢丝的方法检测螺栓与孔间隙。
管片内外环直径的测量点设置在环向间隔45°的四个方向上，每环内外直径测点数量各4点。
纵、环向缝间隙每环各测量6点，即每块测量纵、环向缝间隙各1点，取每块管片纵环向缝隙最大处测量。
（4）允许偏差三环水平拼装精度要求见下表所示。
试拼装的精度表1.2抗弯试验每单位工程做一次。
管片抗弯示意见下图。
（1）试验工具200T千斤顶，7个示值为0～100MPa精度1.5 级工作压力表，一个百分表，试验台架。
压力表、百分表经计量检测所检定合格。
（2）量值依据加荷时依照检定的（荷载—压力表示值示值）线性回归方程得出每一级荷重下压力表示值。
（3）试验方法①加荷方法：采用千斤顶分配梁系统加荷，加荷点间距900mm。
受压后支承管片的活动小车可沿轨道向两端运动。
②荷载分级和持续时间采用分级加荷法：由50KN开始加荷，然后每次加荷10KN并静止1min，记录裂缝产生和裂缝宽度为0.2mm时的荷载值，加荷完毕后，静止1min，记录压力表读数及中心加荷点水平位置变量。
③当加荷到压力表读数不能再上升，百分表读数突然增大时，说明此时管片钢筋已达到屈服强度，此时加荷值即为破坏荷载。
生产管片的流程

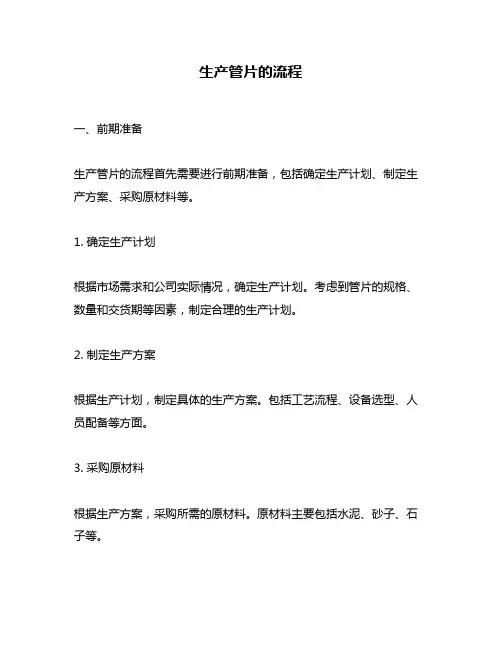

生产管片的流程一、前期准备生产管片的流程首先需要进行前期准备，包括确定生产计划、制定生产方案、采购原材料等。
1. 确定生产计划根据市场需求和公司实际情况，确定生产计划。
考虑到管片的规格、数量和交货期等因素，制定合理的生产计划。
2. 制定生产方案根据生产计划，制定具体的生产方案。
包括工艺流程、设备选型、人员配备等方面。
3. 采购原材料根据生产方案，采购所需的原材料。
原材料主要包括水泥、砂子、石子等。
二、混合原材料混合原材料是制作管片的第一步。
在这个过程中，需要将水泥、砂子和石子按照一定比例混合在一起。
1. 称量原材料首先需要对每种原材料进行称量。
根据不同规格的管片要求，按照一定比例将水泥、砂子和石子分别称量出来。
2. 混合原材料将称量好的水泥、砂子和石子放入混凝土搅拌机中，进行混合。
混合时间一般为5-10分钟。
三、制作管片混合好的原材料需要进行成型，制作成所需的管片。
1. 灌模将混合好的原材料灌入模具中。
模具的形状和尺寸应该与所需的管片相符。
2. 压实将灌入模具中的原材料进行压实。
采用振动或压力等方式，使原材料充分密实。
3. 养护将压实后的管片放置在养护场地，进行养护。
养护时间一般为7-14天。
四、质检生产出来的管片需要经过质检，确保其质量符合要求。
1. 外观检查对生产出来的管片进行外观检查。
包括表面平整度、色泽均匀度等方面。
2. 尺寸检查对生产出来的管片进行尺寸检查。
包括长度、直径等方面。
3. 强度测试对生产出来的管片进行强度测试。
采用压力试验等方式，确保其承载能力符合要求。
五、包装和运输通过质检后，将生产好的管片按照规格和数量包装起来，并安排运输。
1. 包装将生产好的管片按照规格和数量进行包装。
一般采用木托盘或编织袋等方式进行包装。
2. 运输安排运输，将包装好的管片送往客户指定的地点。
运输方式可以选择汽车、火车或船舶等。
六、总结生产管片的流程需要经过前期准备、混合原材料、制作管片、质检和包装运输等多个环节。
地铁管片生产方案
对生产过程中产生的边角料、废料等应进行回收 再利用，提高资源的利用率和减少浪费。
3
开发新型资源利用技术
积极开发新型的资源利用技术，如废物再利用技 术、节能技术等，提高资源的利用效率和效益。
节能减排
强化节能管理
01
建立完善的节能管理体系，加强能源计量和监测，实施节能标
准和规范，提高能源利用效率。
成本控制
在保证产品质量的前提下，我们还需要进一步控制生产成本。我们将加强原材料采购管理，优化库存管理，降 低成本消耗。
发展展望
产品创新
我们将不断进行产品创新，开发出更加适应市场需求的新型地铁管片，提高产品的附加值 和市场竞争力。
市场拓展
我们将进一步拓展市场份额，扩大产品的销售渠道，提高品牌知名度和影响力。
评估结果
根据评估结果，确定需要重点关注和 优先应对的风险。
应对措施
预防措施
针对可能发生的风险采取预防措施，如定期维护设备、加强员工 培训等。
应急措施
制定应急预案，明确在风险发生时的应急处置流程和责任人。
监控与反馈
对采取的应对措施进行监控和评估，及时反馈实施效果，不断优化 生产方案。
08
总结与展望
管片在地铁建设中的应用
在地铁建设中，管片作为一种重要的建筑材料，被广泛应用于地铁 隧道、车站等结构中。
生产方案的重要性
为了满足地铁建设的需要，制定合理的地铁管片生产方案至关重要 。
项目概述
项目目标
本项目的目标是制定一套科学、高效、环保 的地铁管片生产方案，以满足地铁建设的市 场需求。
项目内容
本项目将涵盖地铁管片的生产流程、技术要 求、质量控制等方面的内容。
管片(管模)生产和供应方案
管片（管模）生产和供应方案1.9.1 管片生产和运输1.9.1.1 钢筋混凝土衬砌管片简介1）天津地铁1号线东延至国家会展中心项目土建施工第4合同段采用钢筋混凝土衬砌管片，衬砌环管片分成6块，由1个封顶块（K型）、2个邻接块（B型）、3个标准块（A型）组成。
2）管片外径6200mm，内径5500mm，环宽为1500mm，错缝拼装。
3）单块管片制作的允许误差——宽度：±0.3mm；弧、弦长：±1.0mm；外半径±3.0mm；内半径：±1.0mm；螺栓孔直径与孔位：±1.0mm。
4）整环拼装检验的允许误差——环面间隙0.6~0.8mm；纵缝间隙1.5~ 2.5mm；环、纵向螺栓孔与对应的予埋件的定位轴的不同轴度≤1.0mm。
1.9.1.2 管片制作流程及组织1）管片生产总体流程（1）管片生产工艺流程管片生产工艺流程图见图4.1.2-1。
图4.9.1-1：管片生产工艺流程图（2）钢筋加工工艺流程钢筋断料、成型、钢筋骨架制作每道工序必须在班组质量员和车间质检部门的监督下进行，工人要持证上岗，在上岗之前都要接受质量部门的质量交底，操作工艺应符合施工规范和标准。
（3）管片成品生产工艺管片成品生产的主要工艺流程为：模具清理——喷涂隔离剂——钢筋骨架入模——模具组装——预埋件安装——混凝土浇筑成型——管片混凝土光面——蒸汽养护——脱模。
2）管片生产组织若我公司中标，我公司将委托经业主认可的管片生产厂家进行生产。
拟生产总时间约10个月，根据管片排列表进行生产，确保在盾构掘进前，存储不少于符合施工需求的合格管片。
（1）管片生产车间针对本标段管片供需及工期要求，为配合管片用砼，在管片车间北端建1500L砼搅拌系统供应混凝土，使用运输轨道小车接砼运输进管片车间进行浇注。
为缩短管模的周转时间，在管片车间内建10个蒸汽养护坑,每个坑内布置1套模具,蒸汽管道布置在坑内四周,进行管片蒸汽养护，确保了砼受热均匀以及管片在冬季施工时产量。
高铁隧道混凝土预制管片制作工法
高铁隧道混凝土预制管片制作工法1 前言随着各大城市地铁交通的迅猛发展，造价低、机械化程度高的盾构法施工技术应用得越来越广泛，而标志隧道总体质量水平的管片使用数量也越来越多。
管片是隧道预制衬砌环的基本单元，管片的类型主要有钢筋混凝土管片、钢纤维混凝土管片、钢管片、铸铁管片、复合管片等。
管片按拼装成环后的隧道线形分为直线段管片、曲线段管片及既能用于直线段又能用于曲线段的通用管片，其中曲线段管片又分为左转弯管片和右转弯管片。
盾构管片是盾构施工的主要装配构件，是隧道的最外层屏障，承担着抵抗土层压力、地下水压力以及一些特殊荷载的作用。
盾构管片的质量直接关系到隧道的整体质量和安全，影响隧道的防水性能及耐久性能，对控制隧道的质量，保持隧道的线形和保证地铁隧道使用寿命起着关键作用。
本文将围绕钢筋混凝土预制管片详细介绍其生产制作相关施工技术。
图1 高铁隧道钢筋混凝土预制管片2 制作方法的特点（1）工厂生产，管理集中，施工作业规范化，程序化，标准化；（2）高精度组装模具，减小误差；（3）先进的蒸汽养护系统，质量可控；（4）合理的机器与人工配比，成本可控；（5）优化的施工组织设计，进度可控；（6）精细化的生产管理，整体目标可控。
3 适用范围本工法适用于以混凝土为基体材料，预制钢筋混凝土管片生产制作的施工。
4 工艺原理本工法涉及钢筋混凝土预制管片生产制作工艺，主要关键技术有以下方面。
（1）NTP智能蒸汽养护系统：NTP智能蒸汽养护系统具有以下优点：1、高效节能采用进口燃烧器，使燃油充分燃烧，附合国家环保要求。
蒸汽燃气同时供热，换热效率达98%。
实行智能化间歇加温技术，在保证养护质量的前提下节省能耗，降低成本。
2、微电脑控制温度-时间曲线，大大提高养护质量，具有微电脑智能化控制系统，微电脑智能化系统按要求进行智能化控制，使养护的温度-时间曲线达到技术要求，从而使养护更具有科学性。
图2 NTP智能蒸汽养护系统（2）高精度焊铁架：结合钢筋混凝土预制管片，设计了R、L两款高精度焊铁架，简化钢筋笼绑扎难度，每日生产钢筋笼16件。
土建工程预制混凝土盾构管片生产施工方案

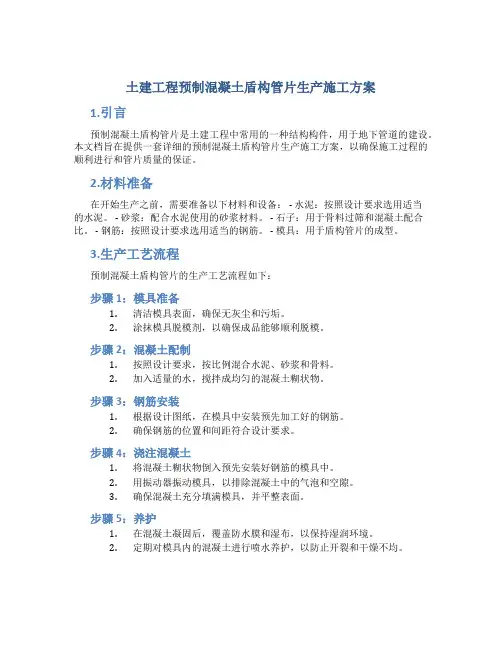

土建工程预制混凝土盾构管片生产施工方案1.引言预制混凝土盾构管片是土建工程中常用的一种结构构件，用于地下管道的建设。
本文档旨在提供一套详细的预制混凝土盾构管片生产施工方案，以确保施工过程的顺利进行和管片质量的保证。
2.材料准备在开始生产之前，需要准备以下材料和设备： - 水泥：按照设计要求选用适当的水泥。
- 砂浆：配合水泥使用的砂浆材料。
- 石子：用于骨料过筛和混凝土配合比。
- 钢筋：按照设计要求选用适当的钢筋。
- 模具：用于盾构管片的成型。
3.生产工艺流程预制混凝土盾构管片的生产工艺流程如下：步骤1：模具准备1.清洁模具表面，确保无灰尘和污垢。
2.涂抹模具脱模剂，以确保成品能够顺利脱模。
步骤2：混凝土配制1.按照设计要求，按比例混合水泥、砂浆和骨料。
2.加入适量的水，搅拌成均匀的混凝土糊状物。
步骤3：钢筋安装1.根据设计图纸，在模具中安装预先加工好的钢筋。
2.确保钢筋的位置和间距符合设计要求。
步骤4：浇注混凝土1.将混凝土糊状物倒入预先安装好钢筋的模具中。
2.用振动器振动模具，以排除混凝土中的气泡和空隙。
3.确保混凝土充分填满模具，并平整表面。
步骤5：养护1.在混凝土凝固后，覆盖防水膜和湿布，以保持湿润环境。
2.定期对模具内的混凝土进行喷水养护，以防止开裂和干燥不均。
步骤6：脱模和质检1.喷水养护一段时间后，可以进行脱模操作。
2.将模具分离，并小心取出预制混凝土盾构管片。
3.对管片进行质量检查，确保符合设计要求。
4.安全注意事项在预制混凝土盾构管片的生产过程中，需要注意以下安全事项： - 操作人员必须佩戴符合标准的安全帽、手套和防护眼镜。
- 操作人员必须严格遵守操作规程，切勿产生过度疲劳。
- 在混凝土混合过程中，注意防止水泥尘和石子飞溅。
- 使用振动器时，确保设备的稳定和可靠性。
5.总结本文档详细介绍了土建工程预制混凝土盾构管片的生产施工方案。
通过准备材料、确定工艺流程、注意安全事项，可以保证盾构管片的质量和施工过程的顺利进行。
地铁管片预制施工规范
地铁管片预制施工规范1. 简介地铁管片预制施工是指在地铁隧道施工过程中，将混凝土管片在地面上进行预制制作，然后通过起重机械将其吊装至隧道壁面，最后进行固定和连接。
地铁管片预制施工的质量和效率直接影响到隧道的安全和施工进度。
本文档旨在规范地铁管片预制施工工艺，确保施工质量和安全。
2. 施工准备在进行地铁管片预制施工前，需进行以下准备工作：2.1 设备与材料准备•预制管片模具•混凝土搅拌机•起重机械•钢筋和混凝土材料•管片连接材料•安全防护设备2.2 工艺准备•制定施工方案和施工图纸•进行管片模具的检查和维护•确定混凝土配合比和浇筑工艺•安排施工人员和设备3. 施工流程地铁管片预制施工一般包括以下流程：3.1 制作模具•根据设计要求和图纸，制作适应管片大小和形状的模具。
•模具材质应具备足够的强度和耐磨性，确保模具的使用寿命和管片表面质量。
3.2 配筋与浇筑混凝土•根据设计要求，在模具内铺设钢筋网，并进行焊接和固定。
•确保钢筋的布置符合设计要求，以提供足够的强度和刚度。
•搅拌混凝土并进行振捣，确保混凝土的均匀性和密实度。
3.3 模具养护和脱模•在混凝土浇注后进行养护，以保证混凝土的强度发展。
•根据混凝土性质，养护时间一般不少于7天。
•在混凝土达到一定强度后，进行模具的拆除和管片的脱模。
3.4 管片运输和吊装•使用起重机械将预制的管片运输至地铁隧道工作面。
•在吊装过程中，保证管片的水平和垂直度，避免管片变形和损坏。
3.5 管片固定和连接•将吊装好的管片按设计要求进行固定和连接。
•采用专用的连接材料，确保管片的连接强度和密封性。
•检查管片连接部位的质量，确保无渗漏和裂缝。
4. 施工质量控制为确保地铁管片预制施工的质量，应进行以下质量控制措施：4.1 混凝土质量控制•配制混凝土时，应严格按照设计要求进行配比。
•搅拌混凝土时，注意搅拌时间和搅拌速度，确保混凝土的均匀性。
•混凝土浇筑后，应进行养护和强度检测。
4.2 管片尺寸和形状控制•模具制作前，应进行严格的尺寸和形状检查，确保满足设计要求。
隧道管片生产施工方案
隧道管片生产施工方案隧道是一种用于连接两个地点之间的通道，常用于铁路、公路、地铁等交通建设项目中。
隧道的建设需要考虑许多因素，其中之一就是隧道管片的生产和施工。
本文将介绍一个隧道管片生产施工方案，包括管片制作、施工过程和质量控制等方面。
一、管片制作管片是隧道的一部分，用于支撑隧道的土壤和岩石。
一般来说，管片由混凝土制成，具有一定的强度和耐久性。
管片的制作可以采用预制和现浇混凝土两种方式。
1.预制管片制作预制管片是在工厂中制作的，然后运输到现场安装。
预制管片的制作过程包括以下几个步骤：（1）模具制作：根据设计要求，制作适合管片尺寸的模具。
（2）混凝土配料：根据设计配方，将水泥、砂子、石子和适量的水混合成混凝土。
（3）模具浇筑：将混凝土倒入模具中，利用振动装置排除气泡，使混凝土均匀分布。
（4）养护：在模具中的混凝土凝固后，需要进行养护，通常是在模具中保持一定的湿度和温度。
2.现浇管片制作现浇管片是在施工现场直接制作的。
现浇管片的制作过程包括以下几个步骤：（1）搭建模板：根据设计要求，搭建合适的模板，用以固定混凝土。
（2）混凝土配料：根据设计配方，在现场将水泥、砂子、石子和适量的水混合成混凝土。
（3）混凝土浇筑：将混凝土倒入模板中，利用振动装置排除气泡，使混凝土均匀分布。
（4）养护：在混凝土凝固后，需要进行养护，通常是覆盖一定的湿布或喷水等，保持一定的湿度和温度。
二、施工过程隧道管片的施工过程包括模板安装、混凝土浇筑、养护和安装等步骤。
1.模板安装在管片制作前，需要先进行模板的安装。
模板的安装需要考虑隧道的设计要求和施工过程中的安全等因素。
2.混凝土浇筑在模板安装完成后，进行混凝土的浇筑。
混凝土的浇筑需要控制好混凝土的流动性和均匀性，以保证管片的质量。
3.养护在混凝土浇筑完成后，需要进行养护。
养护的目的是使混凝土达到设计强度和耐久性的要求。
养护的方式可以是覆盖湿布、喷水等，保持一定的湿度和温度。
4.安装在养护完成后，将管片安装到隧道中。
管片预制监理实施细则
管片预制监理实施细则一、总则1、为了确保预拌混凝土（构件）生产及施工质量，促进建筑工业化，提高工程质量和施工效率，根据国家有关法规和规范，结合本工程实际情况，制定本细则。
2、本细则适用于本工程管片预制的监理工作。
二、监理职责与要求1、监理单位应建立健全的内部质量管理体系，制定质量控制流程和措施，明确各级监理人员的职责和权限。
2、监理单位应配备足够的、专业的监理人员，确保对管片预制全过程的监督和控制。
3、监理单位应定期对施工现场进行检查，及时发现和解决质量问题。
4、监理单位应对进场的原材料进行严格的检查和控制，确保其符合设计和规范要求。
5、监理单位应对混凝土配合比进行严格的审查和控制，确保其符合规范要求。
6、监理单位应对混凝土的搅拌、运输、浇筑、养护等全过程进行监督和控制，确保施工质量符合规范要求。
7、监理单位应对预应力混凝土管片的制作过程进行严格的监督和控制，确保其符合规范要求。
8、监理单位应对预应力混凝土管片的成品质量进行严格的检查和控制，确保其符合设计和规范要求。
9、监理单位应对预应力混凝土管片的安装过程进行严格的监督和控制，确保其符合规范要求。
10、监理单位应对预应力混凝土管片的施工质量进行严格的检查和控制，确保其符合设计和规范要求。
三、监理方法与措施1、建立质量管理体系：建立以项目经理为负责人的质量管理领导小组，明确各级人员的质量管理职责和权限。
2、加强技术交底：在施工前，对施工方案进行认真审核，确保方案合理、可行。
对施工人员进行技术交底，明确施工方法和质量标准。
3、实施过程控制：对每道工序的施工过程进行监督和控制，确保按照规范要求进行施工。
对于关键工序和特殊过程，实施连续监控，确保施工质量符合要求。
4、定期检查与验收：对已完成的工序进行定期检查和验收，及时发现和纠正质量问题。
对不合格的工序进行返工或整改，直至达到质量要求。
5、加强材料控制：对进场的原材料进行严格检查和控制，确保其符合设计和规范要求。
管片预制生产技术方案教学文案
②试验室
试验室位于1号生产车间西侧，长60米，宽20米，共计1200㎡。 主要进行水泥、钢筋、砂石骨料原材料检测，混凝土等物理性 能指标试验。
③材料仓库
材料仓库位于1号生产车间西端，长为16米，宽为8米，共计 128㎡。主要是存放管片预埋件、脱模剂、设备易损件等物品。
④场区变电站
根据目前场区用电设备情况，在厂区西南角设置两座变电站， 变压器容量分别为1250kVA及500kVA，满足日常生产与生活负 荷需求，供电方式为三相五线制。厂区备1台400kW发电机组，满足
管片厂平面布置图
管片生产区
ห้องสมุดไป่ตู้
生产流水线
钢筋存放区
钢筋加工区
钢筋笼存放区
管片水养区
管片存放区
管片检测区
砂石料仓
拌合站
试验室
锅炉房
三、管片生产计划
管片生产工艺采用流水线生产模式：采用“1+3”和2+3 流水线模式（1条浇筑线+3条蒸养线及2条浇筑线+3条蒸养 线）。混凝土采用附着式振动器振捣，辅以人工振捣。养护模 式采用蒸养加水养形式，混凝土浇筑时拌合站下料至料斗，通 过轨道水平小车运至浇筑区域，自动化浇筑。管片起片时，采 用真空吸盘将蒸养好的管片吊装出来。
①管片生产区
管片生产区长112米，宽48米，共计5376㎡。管片生产区内 需完成管片浇筑、静养、蒸养、降温及脱模等作业工序。管 片生产区考虑到管片出模的吊运设备（真空吸盘）及水平运 输通道、管片翻转机具、混凝土运输通道等进行合理布局。
②钢筋加工及堆放区
钢筋堆放加工区长72米，宽48米，共计3456㎡。钢筋堆放加 工区主要进行钢筋卸车、存放、放样、下料，钢筋笼绑扎、 焊接，等工序。因此，钢筋加工区须考虑原材料的堆放、螺 纹钢半成品加工区及堆放区、圆钢半成品加工区及堆放区等 所需要的空间和设备摆放空间。
管片拼装专项施工方案
一、工程概况本工程为某城市地铁隧道工程，采用盾构法施工。
隧道全长为X米，管片采用C50预置钢筋混凝土通用管片，管片内径为5400mm，外径为6000mm，宽1200mm，楔形量为41mm。
管片拼装施工是隧道施工中的重要环节，为确保施工质量和进度，特制定本专项施工方案。
二、施工准备1. 人员准备：成立管片拼装施工小组，明确各成员职责，确保施工过程中协调有序。
2. 设备准备：准备管片拼装机、吊车、盾构千斤顶、扭矩扳手、测量仪器等设备，并进行检查、调试，确保设备性能良好。
3. 材料准备：准备管片、连接螺栓、密封垫、防水材料等，并确保材料质量符合要求。
4. 施工场地准备：清理施工现场，确保场地平整、清洁，为管片拼装提供良好的施工环境。
三、施工工艺1. 管片拼装流程：（1）拼装成环方式：盾构推进结束后，迅速拼装管片成环。
除特殊场合外，大都采取错缝拼装。
（2）拼装顺序：从下部的标准(A型)管片开始，依次左右两侧交替安装标准管片，然后拼装邻接(B型)管片，最后安装楔形(K型)管片。
（3）盾构千斤顶操作：拼装过程中，根据管片拼装顺序分别缩收和顶上盾构千斤顶，确保开挖面稳定。
（4）紧固连接螺栓：先紧固环向连接螺栓，后紧固轴向连接螺栓。
采用扭矩扳手紧固，紧固力取决于螺栓的直径与强度。
（5）楔形管片安装：楔形管片安装在邻接管片之间，为方便插入，可装备能将邻接管片沿径向向外顶出的千斤顶。
2. 管片拼装关键工序：（1）防水等材料的安装：在弹性密封垫粘贴安装前，清除管片上预留凹槽接触面的灰尘，确保密封垫粘贴在凹槽正中位置。
（2）管片的运输与堆放：管片由运送车辆运至施工场地，安装弹性密封条、传力衬垫等，然后垂直运送到编组列车上，再经电瓶车运至隧道内工作面进行拼装。
四、施工质量控制1. 确保管片质量符合设计要求，严禁使用不合格管片。
2. 严格控制管片拼装精度，确保管片轴线与盾构机轴线偏差在允许范围内。
3. 严格控制连接螺栓紧固力，确保连接牢固。
地铁管片生产方案
地铁管片生产方案一、制定地铁管片生产方案的过程1.技术分析：通过对地铁建设的技术要求进行分析，确定地铁管片的尺寸、强度等技术参数。
此外，还需考虑到地铁线路的特点，如曲线、斜度等，以确保地铁管片的适应性。
2.市场调研：调研市场对地铁管片的需求情况，了解竞争对手的产能、技术水平和价格等情况，为制定合理的生产方案提供参考。
3.生产工艺：根据地铁管片的尺寸和数量，确定最佳的生产工艺流程。
一般采用预制厂生产方式，即在工厂内预制地铁管片，然后进行现场安装。
4.原材料选择：选择符合地铁建设标准的高强度混凝土作为地铁管片的主要原材料，并进行质量检测和性能评价。
5.设备配置：根据地铁管片的生产工艺和规模需求，选购适当的生产设备，并确保设备的质量和性能符合要求。
6.人员培训：为保证生产工艺的顺利进行，组织相关人员进行培训，提高其操作技能和工艺水平。
二、地铁管片生产工艺1.模具制作：按照地铁管片的设计要求，制作相应的模具，模具主要由钢板和钢筋组成，确保地铁管片的几何尺寸和表面光洁度。
2.混凝土搅拌与浇注：将混凝土原料（水泥、骨料、粉煤灰等）按照一定比例搅拌均匀，然后将混凝土浇注到模具中。
3.混凝土养护：浇注完成后，地铁管片需要进行一定的养护以保证混凝土的强度和耐久性。
一般采用喷水养护的方式，并严格控制养护时间和湿度。
4.拆模和质量检验：养护期满后，拆卸模具，对地铁管片的表面平整度、尺寸精度和表面质量等进行检查，并进行强度测试。
5.包装和运输：对通过质检的地铁管片进行防护包装，并采用合适的运输方式，确保地铁管片在运输过程中不受损坏。
6.现场安装：将制作完成的地铁管片运输到指定的施工现场，并按照设计要求进行安装砌筑。
三、质量控制和环境保护1.质量控制：建立质量控制体系，制定相关的质量检测标准和程序，对每批次的地铁管片进行检测和评价，及时发现和纠正质量问题。
2.环境保护：在生产过程中，严格控制废水、废气和固体废弃物的排放，采用清洁生产技术，降低对环境的污染和损害。
管片预制生产技术方案83页PPT
