控制图
控制图 历史
20世纪20年代,贝尔实验室成立了以修 哈特和以道奇为主的产品控制研究组
修哈特 道奇
1924年5月16日 提出世界上第一张控制图(P图) 抽样理论和抽样检验表
‹#›
控制图原理
正态分布 无论μ与σ取何值
落在【μ-3σ,μ+σ】范围内的概率为99.73%
■ 为了检验、判断产品好坏而收集数据。 ‹#›
收集数据的方法
收集到的数据必须能充分反映实际情况, 对于抽查的数据还应具有充分的代表性,所以 收集数据要有科学的方法,这就是随机抽样的 方法。所谓随机抽样,即是指被抽查的所有对 象中的每一个,都应具有同等的机会被抽取到 的方法。
‹#›
质量数据的波动性
红线表示;
3、將 X -3σ作为管制下线(Lower Control Limit 简称LCL ),通常以虛线
或红线表示。
‹#›
SPC与控制图
1920年,美国贝尔电话实验室休哈特( A˙shewhart ) 博士的研究发现——在生产过程中,如果仅有机遇原因的 变异时,任何产品的品质特性99.7%处于常态分配图的 X ±3σ的界限范围內,在 X ±3σ范围以外的点极少;当 有异常原因的变异时,产品品质变异时往往超出 X±3σ 之外。根据此原理,他将常态分布图作90°转向,將 X ±3σ的地方作为两条控制线。
SPC与6σ的关系
■ “σ”是希腊字母,统计学中用来表示标准偏差,即 用来描述任一过程参数的平均值的分布或离散程度。
■ 6σ(6Sigma)是在九十年代中期开始从一种全面质 量管理方法演变成为一个高度有效的企业流程设计、改 善和优化技术,并提供了一系列同等地适用于设计、生 产和服务的新产品开发工具。

(完整)07.QC七大手法-控制图

(完整)07.QC七大手法-控制图
■ 输出的产品随时间而产生的变化 ■ 输出的产品随环境而产生的变化
‹#›
过程变差——反馈与测量
由于测量用于过程中的所有组成部分, 测量的变差会对过程的各个阶段产生影响
■ 偏倚/■ 稳定性/■ 重复性 ■ 再现性/■ 分辨率
‹#›
测量系统变差
偏倚--测量的观测平均值和基准值的差异
偏倚
测量系统的平均值
‹#›
再现性
由不同的测量人使用同一种测量仪器, 测量同一零件的同一特性时产生的测量平 均值的变差
再现性
评价人
C
A
B
‹#›
过程能力与过程能力指数
过程能力:一个过程能够稳定地输出合 格品的能力;
过程能力指数CP或CPK:过程能力满足产 品质量标准要求的程度。
‹#›
过程能力的评价准则
过程能力指数范围 对过程能力指数的评价
‹#›
管制图的分类
(2) 计数值管制图
所谓计数值管制图是指管制图所依据的数据均属于以单位计数 者,如不良数、缺点数等不连续性的数据。
a.不良率管制图(P chart ) b.不良数管制图(Pn chart ) c.缺点数管制图(C chart ) d.单位缺点数管制图(U chart )
‹#›
‹#›
■ 6σ逐步发展成为以顾客为主体来确定企业战略目标 和产品开发设计的标尺,追求持续进步的一种质量管理 哲学。
■ 换一种说法,6σ是一种“愿景”,是一种目标,而 并非一种具体的方法。而SPC是实现这种愿景的一个有效 的手段。
‹#›
计量值数据
是指可取任意数值的数据,只要测取数据 的精度足够,我们即可取任意小的数值,这 些数值属于连续型数据。例如长度、重量、 速度、压力、温度等的数据,是属于计量值 数据。

QC七大手法

QC七大手法

QC七大手法一:简易七大手法:1)甘特图:甘特图(Gantt chart)是在20世纪初由亨利·甘特开发的,它内在的思想很简单。

它基本上是一种线条图,横轴表示时间;纵轴表示要安排的活动。

线条表示在整个期间上计划的和实际的活动完成情况。

甘特图直观地表明任务计划在什么时候进行,以及实际塌与计划要求的对比。

它虽然简单但却是一种重要的工具,它使管理者很容易搞清一项任务或项目不定期剩下哪些工作要做,并且能够评估工作是提前了还是拖后了,或是按计划进行着。

2)流程图:使用图形表示算法的思路是一种极好的方法,因为千言万语不如一张图。

3)5W2H:(1)WHY——为什么?为什么要这么做?理由何在?原因是什么?(2) WHAT——是什么?目的是什么?做什么工作?(3) WHERE——何处?在哪里做?从哪里入手?(4) WHEN——何时?什么时间完成?什么时机最适宜?(5) WHO——谁?由谁来承担?谁来完成?谁负责?(6) HOW——怎样做?怎么做?如何提高效率?如何实施?方法怎样?(7) HOW MUCH——多少?做到什么程度?数量如何?质量水平如何?费用产出如何?D:愚巧法:防错法日文称PKKA-YOKE,又称愚巧法,防呆法.意即在过程失误发生之前即加以防止.是一种在作业过程中采用自动作用,报警,标识,分类等手段,使作业人员不特别注意也不会失误的方法。

这种方法有助于提高品质水平和作业效率。

E:雷达法:雷达图用来表示已取得的工作业绩与目标业绩之间的差距,因其图形酷似雷达而得名。

雷达图的作用,使成绩和差距一目了然;清楚地表示出业绩的评价标准,展示特定标准对工作各方面表现的评价;可以知道项目小组各成员对团队工作业绩的不同看法。

F:统计图:表现统计数字大小和变动的各种图形总称。

其中有条形统计图、扇形统计图、折线统计图、象形图等。

在统计学中把利用统计图形表现统计资料的方法叫做统计图示法。

其特点是:形象具体、简明生动、通俗易懂、一目了然。

QC七大手法之管制图

QC七大手法之管制图
7点连续下降
·
··
·
·
· ·
···
阶梯性周期
2023/5/12
3、趋势
4、周期 性变化
25
点的缺陷排列
UCL CL LCL
(1)接近中心线-大部分点在中心线一侧 (2)接近管理限-连3有2在带内;连7有3;
连10有4在该带内。
· ··
·
··
·
··
·
· ··
· ·
· ·
·
5、接近 管理限
2023/5/12
26
管理图用途
管理-寻找管理重点 问题,主攻方向;
2023/5/12
9
制图步骤
收集数据-N=100(1)近 期数据(2)数据与工序今 后状态一致
数据分群-20-25个,每群 一般4-6个数据,最多不超 10个
分群方法-①条件大致相同 ②群内不含不同性质的数 据,保证群内仅有偶然因 素影响,一般按时间顺序 或采用随机数表法
2023/5/12
填入数据记录表,计算X 、R
6
特性值
·
·
·
·
·
·
·
上管理限UCL
· 中心线CL
· ·
下管理限LCL 时间或样本序号
管理图形状
2023/5/12
7
基本制作方法
从工序按时间顺序定时抽 样,每次抽样的样本容量 应相同。如样本容量为5 ,每班按时间顺序抽取 20 个样本,共100个数 据
计算中心线、上下管理限
按时间顺序或样本序号将 数据用点子描在图上并连 线
D4
3.267 2.575 2.282 2.115 2.004 1.924 1.864 1.816 1.777

质量管理工具QC七大手法

质量管理工具QC七大手法

开会
43 9.0 87.7
改善活动
40 8.3 96.0
Others
19 4.0 100.0
直方图
现场工作人员经常要面对许多数据,如果我 们应用统计绘图的方法,将这些数据加以整 理,则生产过程中的质量散布的情形、问题 点所在及过程、能力等,均可呈现在我们的 眼前;我们即可利用这些信息来掌握问题点 并采取对策。直方图为生产现场最常用的图 表之一。
无画面
14 8.2 88.2
画面倾斜
13 7.6 95.9
Others
7 4.1 100.0
100 80 60 40 20 0
应用柏拉图应 注意的事项
01
柏拉图是按所选取的项目来分析,因此只能针对所做 项目加以比较,对于项目以外的分析无能为力。
02
若发现各项目的分配比例相关不多时,则不符合柏拉 图法则,应从其他角度再做分析。
质量管理工具
PART 1
ISO
/VDA . /TS
/QS
质 00 帮 询
国 曾 咨金 自
量助 管多 理 90 家

90 6 00
家 注 册
任 知 名
询志 有冬 限,
我 介
体 系
00
公 司
1
/QS
绍 审 跨 公 上
核 国 司海
ISO /TS
认通 证 16 过
94 9 90
90 员 公 咨 奕
16 00 94 9
确定特性:如不合格率、停机率、 客户抱怨、材料费等
02
绘制骨架
03
大略记载各类原因:可由4M1E人、 机、料、法、环等五大类着手
04
依据大要因,分出中要因

Qc七大手法之控制图

Qc七大手法之控制图

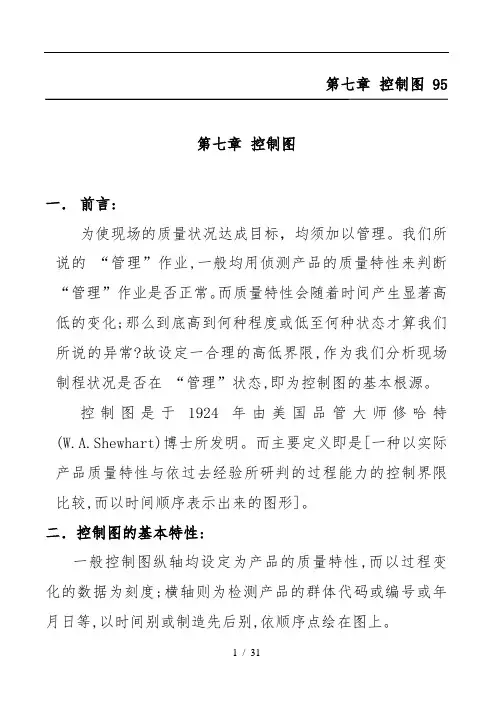

第七章控制图 95第七章控制图一.前言:为使现场的质量状况达成目标,均须加以管理。

我们所说的“管理”作业,一般均用侦测产品的质量特性来判断“管理”作业是否正常。

而质量特性会随着时间产生显著高低的变化;那么到底高到何种程度或低至何种状态才算我们所说的异常?故设定一合理的高低界限,作为我们分析现场制程状况是否在“管理”状态,即为控制图的基本根源。

控制图是于1924年由美国品管大师修哈特(W.A.Shewhart)博士所发明。

而主要定义即是[一种以实际产品质量特性与依过去经验所研判的过程能力的控制界限比较,而以时间顺序表示出来的图形]。

二.控制图的基本特性:一般控制图纵轴均设定为产品的质量特性,而以过程变化的数据为刻度;横轴则为检测产品的群体代码或编号或年月日等,以时间别或制造先后别,依顺序点绘在图上。

在管制图上有三条笔直的横线,中间的一条为中心线(Central Line,CL),一般用蓝色的实线绘制;在上方的一条称为控制上限(Upper Control Limit,UCL);在下方的称为控制下限(Lower Control Limit,LCL)。

对上、下控制界限的绘制,则一般均用红色的虚线表现,以表示可接受的变异围;至于实际产品质量特性的点连线条则大都用黑色实线绘制。

控制状态:96 品管七大手法上控制界限(UCL) 中心线(CL)三.控制图的原理:1.质量变异的形成原因:一般在制造的过程中,无论是多么精密的设备、环境,它的质量特性一定都会有变动,绝对无法做出完全一样的产品;而引起变动的原因可分为两种:一种为偶然(机遇)原因;一种为异常(非机遇)原因。

(1)偶然(机遇)原因(Chance causes):不可避免的原因、非人为的原因、共同性原因、一般性原因,是属于控制状态的变异。

(2)异常(非机遇)原因(Assignable causes):可避免的原因、人为的原因、特殊性原因、局部性原因等,不可让其存在,必须追查原因,采取必要的行动,使过程恢复正常控制状态,否则会造成很大的损失。
