注塑成型工艺流程图
注塑件_工艺过程流程图
保密等级：机密过程流程图产品型号：文件编号： 版本编号： 发布日期：文件名称过程流程图版本号 A/0 产品型号WX数据等级机密文件编号共 3 页第 2 页AA-QR-611说明：特殊符号“◇”代表与重要但与安全无关的特性，“▽”代表与安全有关的特性。
Product NO./产品编号 ： WX Process Flow Diagram 注塑工艺过程流程图Date(Orig.) / 日期（编制）：Product Name/产品名称： WX Date （Rev.）/ 日期（修订）Prc.NO. 工序号◆●■▲Mark特性符号 Process Name 过程名称 Product characteristics产品特性 Process characteristics过程特性备注Check 检查Storage 贮存Operate 作业T ransport 转运05 ◆ ◇ 来料检验1） 材料牌号；2） ROHS合规性； 3） UL安规合规性； 4） 镶件尺寸合格。
10 ● 原料入库 检验合格标识 批次 15▲生产领料材料牌号批次20■拌料 1）色粉规格； 2）色粉用量； 3）拌料时间。
25 ■ ◇ 烘料1）烘料时间； 2）烘料温度。
30 ■ ◇ 注塑生产 尺寸、外观 1）温度；3）压力； 2）速度；4）时间 35 ◆ ■ 后处理/成品检验尺寸、外观 作业规范 40 ■包装 1）包材；2）标签1）数量； 2）批次； 45●▲成品入库1）标签；2）包装；3）堆放核查。

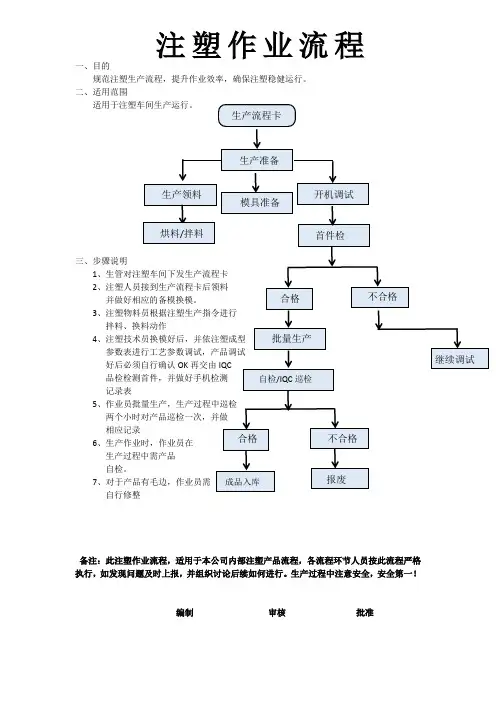

生产注塑流程图
一、 目的
规范注塑生产流程，提升作业效率，确保注塑稳健运行。
二、适用范围
适用于注塑车间生产运行。
三、步骤说明
1、生管对注塑车间下发生产流程卡
2、注塑人员接到生产流程卡后领料
并做好相应ቤተ መጻሕፍቲ ባይዱ备模换模。
3、注塑物料员根据注塑生产指令进行
拌料、换料动作
4、注塑技术员换模好后，并依注塑成型
参数表进行工艺参数调试，产品调试
好后必须自行确认OK再交由IQC
品检检测首件，并做好手机检测
记录表
5、作业员批量生产，生产过程中巡检
两个小时对产品巡检一次，并做
相应记录
6、生产作业时，作业员在
生产过程中需产品
自检。
7、对于产品有毛边，作业员需
自行修整
备注：此注塑作业流程，适用于本公司内部注塑产品流程，各流程环节人员按此流程严格执行，如发现问题及时上报，并组织讨论后续如何进行。生产过程中注意安全，安全第一！
注塑件_工艺过程流程图
过 程流程图
WX
数据等级
过 程流程图 机密
文件编号
版本号 共3页
A/0 第2页
Prc.NO. 工序号
◆
Check 检查
●
■
Storage 贮存
Operate 作业
▲
Transport 转运
Mark 特性符号
Process Name 过程名称
05 ◆
10
●
15
■ 20
■ 25
30
■
35
◆
■
■ 40
45
●
◇
来料检验
原料入库
▲
生产领料Βιβλιοθήκη 拌料◇烘料◇
注塑生产
后处理/成品检验
包装
▲
成品入库
Product characteristics 产品特性
1） 材料牌号； 2） ROHS合规性； 3） UL安规合规性； 4） 镶件尺寸合格。 检验合格标识 材料牌号
尺寸、外观 尺寸、外观 1）包材；2）标签 1）标签；2）包装；3）堆放
Process characteristics 过程特性
备注
批次
批次
1）烘料时间； 2）烘料温度。
1）色粉规格； 2）色粉用量； 3）拌料时间。
1）温度；3）压力； 2）速度；4）时间
作业规范
1）数量； 2）批次；
核查

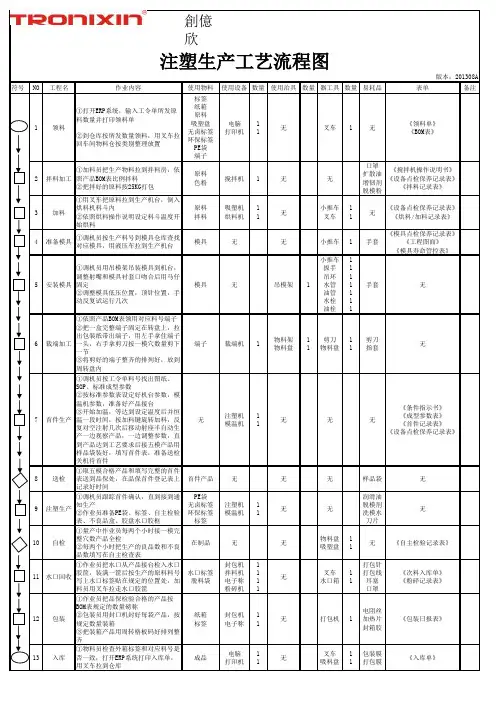

注塑生产工艺流程图
創億欣符号NO工程名作业内容使用物料使用设备数量使用治具数量器工具数量易耗品表单备注1领料①打开ERP系统，输入工令单所发原料数量并打印领料单②到仓库按所发数量领料，用叉车拉回车间物料仓按类别整理放置标签纸箱原料吸塑盘无卤标签环保标签PE袋端子电脑打印机11无叉车1无《领料单》《BOM表》2拌料加工①加料员把生产物料拉到拌料房，依照产品BOM表比例拌料②把拌好的原料按25KG打包原料色粉搅拌机1无无口罩扩散油增韧剂脱模粉《搅拌机操作说明书》《设备点检保养记录表》《拌料记录表》3加料①用叉车把原料拉到生产机台，倒入烘料机料斗内②依照烘料操作说明设定料斗温度开始烘料原料拌料吸塑机烘料机11无小推车叉车11无《设备点检保养记录表》《烘料/加料记录表》4准备模具①调机员按生产料号到模具仓库查找对应模具，用液压车拉到生产机台模具无无小推车1手套《模具点检保养记录表》《工程图面》《模具寿命管控表》5安装模具①调机员用吊模架吊装模具到机台，调整射嘴和模具衬套口吻合后用马仔固定②调整模具低压位置，顶针位置，手动反复试运行几次模具无吊模架1小推车扳手吊环水管油管水栓油栓1111111手套无6裁端加工①依照产品BOM表领用对应料号端子②把一盒完整端子固定在转盘上，拉出包装纸带出端子，用左手拿住端子一头，右手拿剪刀按一模穴数量剪下一节③将剪好的端子整齐的排列好，放到周转盘内端子裁端机1物料架物料盘11剪刀物料盘11剪刀指套无7首件生产①调机员按工令单料号找出图纸、SOP、标准成型参数②按标准参数表设定好机台参数，模温机参数，准备好产品接台③开始加温，等达到设定温度后并恒温一段时间，按加料键旋转加料，反复对空注射几次后移动射座半自动生产一边观察产品，一边调整参数，直到产品达到工艺要求后接五模产品用样品袋装好，填写首件表，准备送检关机待首件无注塑机模温机11无无无《条件指示书》《成型参数表》《首件记录表》《设备点检保养记录表》8送检①取五模合格产品和填写完整的首件表送到品保处，在品保首件登记表上记录好时间首件产品无无无样品袋无9注塑生产①调机员跟踪首件确认，直到接到通知生产②作业员准备PE袋、标签、自主检验表、不良品盒、胶盘水口胶框PE袋无卤标签环保标签标签注塑机模温机11无无润滑油脱模剂洗模水刀片无10自检①量产中作业员每两个小时接一模完整穴数产品全检②每两个小时把生产的良品数和不良品数填写在自主检查表在制品无无物料盘吸塑盘11无《自主检验记录表》11水口回收①作业员把水口从产品接台检入水口胶筐，装满一筐后按生产的原料料号写上水口标签贴在规定的位置处，加料员用叉车拉走水口胶筐水口标签脱料袋封包机拌料机电子称粉碎机1111无叉车水口箱11打包针打包线耳塞口罩《次料入库单》《粉碎记录表》12包装①作业员把品保检验合格的产品按BOM表规定的数量磅称②包装员用封口机封好每袋产品，按规定数量装箱③把装箱产品用周转格板码好排列整齐纸箱标签封包机电子称11无打包机1电阻丝加热片封箱胶《包装日报表》13入库①物料员检查外箱标签和对应料号是否一致，打开ERP系统打印入库单，用叉车拉到仓库成品电脑打印机11无叉车吸料盘11包装膜打包膜《入库单》版本：201308A 注塑生产工艺流程图。
注塑生产流程(工厂流程图)
入库
合格
核准：
审核：
制定：
ห้องสมุดไป่ตู้
首件 确认 批量生产
批量 生产
不合格
首件确认
合格
《注塑自主检查记录表》 CYX-QEHP-16.04A
生产自检 不合格品 处理流程 包装
自检 巡检
不合格 合格
制程巡检
《注塑包装入库日报表》 CYX-QEHP-16.05A
包装 出货 检验 不合格 入库 出货检验
《生产入库单》 《注塑生产日报表》 CYX-QEHP-16.06A
注塑生产流程批量生产批量生产入库备料首件确认备模烘料上模调试首件批量生产生产自检制程巡检合格包装出货检验合格合格不合格不合格不合格模具维修模具异常自检巡检自检巡检包装出货检验包装出货检验不合格品处理流程生产指示单注塑加料烘料记录表cyxqehp1601a修模联络单cyxqehp1602a成型参数记录表cyxqehp1603a注塑自主检查记录表cyxqehp1604a注塑包装入库日报表cyxqehp1605a生产入库单注塑生产日报表cyxqehp1606a
注塑生产流程
部门
步骤
部门：注塑课 版次： A/0 日期： 2014 年 11月 25日
生管课
生产 指令下单
仓储课
注塑课
塑模课
品管部
使用表单
《生产指示单》
指令 下达
备料
烘料 /上模
备模
《注塑加料烘料记录表》 CYX-QEHP-16.01A
备料 备模
调试首件
模具维修
模具异常
《修模联络单》 CYX-QEHP-16.02A 《成型参数记录表》 CYX-QEHP-16.03A
注塑成型工艺流程图
注塑生产流程图:
接收PMC 生产制令
生产准备
烘料/上模
模具修整 初始生产/首件送样 重新调整
QC 检查
OK
批量生产
NG
OK
OK
申请入库检查
自检/QC 巡检
NG
产品隔离保留
产品包装
QE/QA 确认
OK
入库检查
NG
NG
产品隔离保留
申请入库
理 f
产品入库
废弃处理
材料使用记录 材料干燥记录 成型条件参数表 模具状态票 模具装卸记录 样品送样单 成型条件日常点检表 设备日常点检表 注塑生产记录 构成 LOT NO 如：
06 （年） 04（月） 10（日） 112（机器） 01（编号） 入
库记录表
入库反检记录表 产品废弃记录表
用到的表格有
001。
注塑工艺流程图
注塑工艺流程图引言注塑是一种常用的塑料加工工艺，广泛应用于制造各种塑料制品。
本文将介绍注塑工艺的基本流程和相关设备的使用。
注塑工艺概述注塑工艺是通过将熔化的塑料注入到模具中，通过冷却和固化形成所需形状的塑料制品。
该工艺主要包括原料准备、熔化注塑、冷却固化和脱模等步骤。
注塑工艺流程图以下是注塑工艺的流程图：1.原料准备：根据产品设计要求选择合适的塑料原料，并进行配料和预处理，如颗粒状塑料的除湿处理。
2.熔化注塑：–模具安装：将合适的模具安装到注塑机上，确保模具的稳定性。
–加热：注塑机加热熔融室中的塑料颗粒，使其达到熔融状态。
–注射：注塑机将熔化的塑料通过螺杆向注射筒内注入，确保塑料充满整个模具腔体。
–压力保持：保持注射筒内的压力，使塑料在模具中充分流动和填充。
–冷却：通过模具的冷却系统，将熔化的塑料迅速冷却，固化成所需形状。
3.冷却固化：–冷却时间：根据塑料的种类和产品的尺寸，设定适当的冷却时间，确保塑料完全固化。
–保压时间：在冷却过程中，保持一定的压力继续施加在塑料上，以保持其形状稳定。
4.脱模：当塑料完全固化后，打开模具，将成品从模具中取出。
–顶出装置：通过顶出装置将成品从模具中顶出。
–切割：对于大型注塑件，可能需要进行切割和去除注塑件上的毛刺。
注塑工艺的优缺点注塑工艺具有以下优点： - 生产效率高：注塑机的生产速度快，可连续生产大批量产品。
- 制品精确：注塑工艺可以生产具有复杂形状和高精度要求的产品。
- 材料适应性强：注塑工艺适用于多种塑料材料，可满足不同产品的需求。
然而，注塑工艺也存在一些缺点： - 设备和模具成本高：注塑机和模具的投资成本较高。
- 改变产品形状困难：一旦模具制造完成，改变产品形状需要重新设计和制造模具。
结论注塑工艺是一种重要的塑料加工工艺，具有高效、高精度和良好的材料适应性等优点。
通过合理选择塑料材料、控制工艺参数和模具设计，可以实现高质量的注塑产品的制造。
在应用注塑工艺时，需要根据具体产品的要求进行工艺流程的设计和优化，确保产品的质量和生产效率。
经典注塑工艺流程图
正式批量ห้องสมุดไป่ตู้产
包装 (PE袋+周转塑胶筐) 标示
包装数量按工艺指示要求, 见注塑工艺指示书
按产品标识与可追溯性控制程序管理
外包装、外标签
按产品标识与可追溯性控制程序管理
入库
由入库员按订单及数量填写入库单， 交到仓库由仓管核对签收
制 定
审 核
批 准
倒入烘干箱，70℃放置2小时, 直至手感不再潮湿.
烘干
倒入料桶
使用前的清洁点检,见<注塑 车间卫生管理规程>
推送到机台边指定位置
主管助理确认 色母型号及数量
计量: 按工艺指示书要求比例
配比,添加剂用电子秤来称
色母来料检验
合格入库
车间领料
用拌料机自动拌料
由主管、组长按工艺 指示书要求设定比例 粉碎 （用6~8mm筛网破碎）
卸货完成后由物流人员核 对送货单数量和实物是否 一致
入 库
仓库储存
仓库管理规定
领 料
根据生产工艺指示书、计划表和预耗表由领料员开领料 单,并由主管签名确认具体胶粒型号和数量,然后交仓库办 公室,仓库主管确认后在领料单上签名,并通知发料员发料
发料员用叉车把胶 粒运送到胶粒的暂 存区域
核对胶粒型号及数量 (车间领料员负责)
注塑生产工艺流程图
制定日期：2017年09月29日 版次：A0
原材料(胶粒）到厂 供应商的COA报告， QA进料抽样检验
不合格品 按进料不合格品控制程序处理 核对有误由物流人 员写异常联络单和 采购部联络处理. 核对无误由仓库主 管开出验收单.
合格品
由物流人员把材料 从运输车上搬运下 来.放在卡板上堆码 好
挤 压
锁模注射
注塑生产过程流程图
操作Operate □检验Inspect ◇储存Storage ■返工Rework ○10原料采购□10-1检验◇包装、批号、外观、特性10-2原料入库■10-3配料□20注塑加工□注塑机20-1原料干燥□干燥机烘料温度、时间产品气泡、银丝F20-2模具安装□20-3工艺调试□温度、压力、时间产品外观、尺寸骨架注塑温度、压力、时间与铁支架装配F覆层注塑□注塑机温度、压力、时间外观20-5修边□美工刀产品无飞边，浇口修平F30检验◇○卡尺、对手件1、外观符合要求2、尺寸合格3、与铁支架装配OK40包装□胶带装箱数量50入库■堆放层数变差源Variation Source 产品特性ProductCharacteristics 分类Class所需劳保用品Labor protectionsupplies过程流程图 Process flow chart供应商名称Supplier Name ： 产品名称Product Name: 塑料手柄本体 产品代号Product Code: 8060010过程流程/Process Flow 备注/Remarks ：1.原材料、半成品、成品移动说明:"→"表示搬运,装入物料箱后由人工或使用推车来移动。
Raw materials, semi-finished and finished products moving statement: "→" represented the handling2.D 表示影响产品的安全性或法律法规要求的综合性的产品特性或过程特性。
D express that affect product safety or laws and regulations requirements of the integrated product characteristics or process characteristics.3.F 表示影响产品配合/功能的产品或过程特性。
注塑成型工艺流程图
注塑成型工艺流程图一、注塑成型的基本原理：注塑机利用塑胶加热到一定温度后,能熔融成液体的性质,把熔融液体用高压注射到密闭的模腔内,经过冷却定型,开模后顶出得到所需的塑体产品。
二、注塑成型的四大要素:1.塑胶模具2.注塑机3.塑胶原料4.成型条件三、塑胶模具大部份使用二板模、三板模，也有部份带滑块的行位模。
基本结构: 1.公模（下模）公模固定板、公模辅助板、顶针板、公模板。
2.母模（上模) 母模板、母模固定板、进胶圈、定位圈。
3.衡温系统冷却.稳（衡）定模具温度。
四、注塑机主要由塑化、注射装置，合模装置和传动机构组成；电气带动电机，电机带动油泵，油泵产生油压，油压带动活塞，活塞带动机械，机械产生动作；1、依注射方式可分为：1.卧式注塑机2.立式注塑机3.角式注塑机4.多色注塑机2、依锁模方式可分为：1.直压式注塑机2.曲轴式注塑机3.直压、曲轴复合式3、依加料方式可分为：1.柱塞式注塑机2.单程螺杆注塑机3.往复式螺杆注塑机4、注塑机四大系统：1.射出系统a.多段化、搅拌性及耐腐蚀性。
b.射速、射出、保压、背压、螺杆转速分段控制。
c.搅拌性、寿命长的螺杆装置。
d.料管互换性，自动清洗。
e.油泵之平衡、稳定性。
2.锁模系统a.高速度、高钢性。
b.自动调模、换模装置。
c.自动润滑系统。
d.平衡、稳定性。
3.油压系统a.全电子式回馈控制。
b.动作平顺、高稳定性、封闭性。
c.快速、节能性。
d.液压油冷却，自滤系统。
4.电控系统a.多段化、具记忆、扩充性之微电脑控制。
b.闭环式电路、回路。
c.SSR(比例、积分、微分)温度控制。
d.自我诊断.警报功能。
e.自动生产品质管制、记录。
5、国内注塑机现有的品牌：1.国外品牌：巴顿德马格三菱日钢东芝等等；2.港台品牌：震雄全力发富强鑫舜展台中精机亿利达综纬丰铁百塑今机德润等等；3.国外品牌：海天海星海达海太海涛海地三元通用双马永泰王牌等等；五、塑胶材料塑胶材料可分为热固性和热塑性两种： 1.热固性塑胶：指不能重复使用之塑胶,其分子最终成体型结构。
注塑成型工艺流程图
1、注塑工艺员根据生产计划原料、颜色、机台号，参照《注塑成型工 艺条件表》输入工艺参数进行产品调试；
1、注塑成型工艺条件表
2、若生产机台与《注塑成型工艺条件表》不对应，但水路接法、实际 模温、料温、热流道温度、射出时间、保压时间、冷却时间、锁模力、
2、检查基准
产品无保压重量等要基本相同。
1、注塑工艺员依据《检查基准书》对产品自检后，交由质检员进行品 质确认，确认OK后进入生产阶段；
项目 试模任务
接收 模具\原料
工艺调试
工艺流程图
新品试制 计划接收
模具/物料准备 试模工艺调试
模具修整\ 工艺调试
品质确认
工艺文件 制作 转量产
量产工艺 调整
品质确认
功能品质验证 OK
工艺固化 工艺文件制作
量产 注 塑工艺调整
品质验证
点检
自检\点检
生产
OK 批量生产
编制：牛锋锋 2018.03.20
1、检查基准
2、若产品验证NG，重新进行工艺调员对工艺进行点检，若工艺点检公差超出《注 塑成型工艺条件表》，第一时间通知注塑工程师进行工艺确认； 2、注塑工程师对变动后或超公差的工艺确认，经品质验证OK后重新制 作新的工艺条件表受控后下发注塑部。
1、注塑成型工艺条件记录表 2、注塑成型工艺条件表
NG
模具修整\ 工艺调试 NG 通知技术部验证 工艺变动 或超公差
迅驰车业江苏有限公司
注塑成型工艺流程图
作 业 说 明\控 制 要 点
支持表单
1、项目工程师根据新品模具进度下达试模通知单；
1、试模通知单
2、生产管理部根据试模任务安排生产计划。
2、注塑生产计划
1、换模工根据生产计划对应机台进行模具更换； 2、项目工程师依据试模用料提供原料或领取原料； 3、加料工按加料流程将原料加入除湿干燥机，并对原料进行干燥。 1、注塑工程师依次对模具结构、顶出系统、运水系统、热流道系统进 行检查；
注塑件生产流程图
注塑生产工艺流程图
原材料
领用 领用
水口料
破碎
添加剂
混料
烘料
模具/镶件
Байду номын сангаас
领用
生产调试
首件检验
合格
不合格
注塑成型
不合格
制程检验
合格
后处理
返工返修合格 领用
标识 处置 隔离
包装材料
包装
评审
成品检验
合格
不合格
进仓/出货 添加剂包括：色粉色母、阻燃剂、发泡剂、润滑剂、增塑剂、抗氧化剂、抗静电剂等 后处理包括：煮、浸泡、加湿、晾干、冲孔、剪水口、分选、丝印、喷漆、上色、全检等
思易欧质检工作室出品
QQ：42679447
动画图解注塑成型流程
动画图解注塑成型流程1.何谓注塑成型所谓注塑成型InjectionMolding是指,受热融化的材料由高压射入模腔,经冷却固化后,得到成形品的方法;该方法适用于形状复杂部件的批量生产,是重要的加工方法之一;注射成型过程大致可分为以下6个阶段合模注射保压冷却开模制品取出上述工艺反复进行,就可连续生产出制品;2.注塑成型机注塑成型机可分为合模装置与注射装置;合模装置主要作用是实现模具开闭以及顶出制品;合模装置可分为如图所示的连杆式和直接利用油压实行合模的直压式;注射装置是使树脂材料受热融化后射入模具内的装置;如图所示从料头把树脂挤入料筒中,通过螺杆的转动将熔体输送至机筒的前端;在那个过程中,在加热器的作用下加热使机筒内的树脂材料受热,在螺杆的剪切应力作用下使树脂成为熔融状态,将相当于成型品及主流道,分流道的熔融树脂滞留于机筒的前端称之为计量,螺杆的不断向前将材料射入模腔;当熔融树脂在模具内流动时,须控制螺杆的移动速度射出速度,并在树脂充满模腔后用压力保压力进行控制;当螺杆位置,注射压力达到一定值时我们可以将速度控制切换成压力控制;3.模具所谓模具Mold是指,树脂材料射入金属模型后得到具有一定形状的制品的装置;虽然在图中没有标明,事实上为了控制模具的温度,在模具上还有使冷媒温水或油通过的冷却孔,加热器等装置;已成为熔体的材料进入主流道,经分流道,浇口射入模腔内;经过冷却阶段后打开模具,成型机上的顶出装置会把顶出杆顶出,将制品推出;4.成形品成形品是由使熔融树脂流入的主流道,引导熔融树脂进入模腔的分流道及制品所构成的;如果一次成型只可得到一个产品,生产效率不高;若我们利用分流道将多个模腔连结在一起的话,则可以同时成型出数个产品;此时,若分流道到各模腔的长度不相等的话,树脂就不能在同一时间内射入模腔,导致各制品的尺寸,外观,物性发生差异;因此,我们通常将分流道的长度设计为相等的;5.回料的使用成形品中的主流道和分流道并不是产品,有时会被丢弃或粉碎后作为成型材料再度使用;我们将它称之为回料;回料一般不作为成型材料被单独使用,通常是与新料混配后使用;这是因为经过一次成型后,树脂的机械性能,流动性,颜色等各种特性都会发生变化;新料与回料的混合比例一般控制在30%以下,如果回料的使用比例过高,有可能使材料的固有特性下降,即使回料的使用量控制在30%以下,我们也必须根据所求制品的品质要求,强度,成型模具构造,成型品的形状等,来决定回料的正确使用量;特别是填充等级的材料,尤其要注意这一点;。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
注塑成型工艺流程图一、注塑成型的基本原理：注塑机利用塑胶加热到一定温度后,能熔融成液体的性质,把熔融液体用高压注射到密闭的模腔内,经过冷却定型,开模后顶出得到所需的塑体产品。
二、注塑成型的四大要素:1.塑胶模具2.注塑机3.塑胶原料4.成型条件三、塑胶模具大部份使用二板模、三板模，也有部份带滑块的行位模。
基本结构: 1.公模（下模）公模固定板、公模辅助板、顶针板、公模板。
2.母模（上模) 母模板、母模固定板、进胶圈、定位圈。
3.衡温系统冷却.稳（衡）定模具温度。
四、注塑机主要由塑化、注射装置，合模装置和传动机构组成；电气带动电机，电机带动油泵，油泵产生油压，油压带动活塞，活塞带动机械，机械产生动作；1、依注射方式可分为：1.卧式注塑机2.立式注塑机3.角式注塑机4.多色注塑机2、依锁模方式可分为：1.直压式注塑机2.曲轴式注塑机3.直压、曲轴复合式3、依加料方式可分为：1.柱塞式注塑机2.单程螺杆注塑机3.往复式螺杆注塑机4、注塑机四大系统：1.射出系统a.多段化、搅拌性及耐腐蚀性。
b.射速、射出、保压、背压、螺杆转速分段控制。
c.搅拌性、寿命长的螺杆装置。
d.料管互换性，自动清洗。
e.油泵之平衡、稳定性。
2.锁模系统a.高速度、高钢性。
b.自动调模、换模装置。
c.自动润滑系统。
d.平衡、稳定性。
3.油压系统a.全电子式回馈控制。
b.动作平顺、高稳定性、封闭性。
c.快速、节能性。
d.液压油冷却，自滤系统。
4.电控系统a.多段化、具记忆、扩充性之微电脑控制。
b.闭环式电路、回路。
c.SSR(比例、积分、微分)温度控制。
d.自我诊断.警报功能。
e.自动生产品质管制、记录。
5、国内注塑机现有的品牌：1.国外品牌：巴顿德马格三菱日钢东芝等等；2.港台品牌：震雄全力发富强鑫舜展台中精机亿利达综纬丰铁百塑今机德润等等；3.国外品牌：海天海星海达海太海涛海地三元通用双马永泰王牌等等；五、塑胶材料塑胶材料可分为热固性和热塑性两种： 1.热固性塑胶：指不能重复使用之塑胶,其分子最终成体型结构。
2.热塑性塑胶：指可重复再造使用之塑胶,分为结晶体(PBT,PA)和非定形性(PC,PPO).结晶性塑胶指塑胶液体在变为固体时可以成为规则形的塑胶,其分子大部分是依线形或支链型结构排列。
3.工程塑胶工程塑胶指使用在机械构件,可长期使用在100摄氏度以上，抗拉伸强度在一平方厘米500kg以上;抗弯曲强度在一平方厘米2400kg以上的塑胶目前大部分使用的塑料有：PP ABS PBT PC PA PPSPOM 等。
1、PP料：(聚丙烯polypropylene) 目前大部分使用的厂牌有：中国石化台湾化纤镇海炼化韩国现代新加坡mytex 印度SEETEC特性：比重较轻,流动性好,无色.无味.无臭.无毒，光泽度.拉伸强度.耐热性能好,二次加工性能好,有良好的绝缘性.化学稳定性;加上价格低廉,主要适用于编织袋.玩具.周转箱.家电.管材.板材等。
公司产品主要用于电器外壳，如：电机后罩三管前后壳小太阳后罩风叶等等；一般成型条件：1.模温：20度至40度 2.干燥条件：80度1-2个小时以上。
3.料管温度：170度至220度 4.热变形温度:80度(1.8MPa,12.7mm)。
5.软化点：135度以上6.模具收缩率：0.5%--0.7%(3.3mm) 7.拉伸屈服强度：20-30Mpa;常用的改性方式有：增强增韧阻燃抗氧化耐侯高光泽等；2、ABS料：（丙烯腈.丁二烯.苯乙烯三元树脂).(acrylonitrile-butadiene-styrene copolymer)目前大部分使用的厂牌有：中国石化台湾奇美台湾化纤巴斯夫韩国LG(宁波LG) 韩国锦湖化工韩国三星特性：耐冲击性能好，强度和刚性高,耐低温、耐热、高光泽，易配色和二次加工、表面处理。
主要适用于汽车.电气.家电.建筑型材等。
公司产品主要用于电器外壳，如：电风扇.冷风扇.饮水机.暖风机.通风器.浴霸等产品的前后壳.支架等等；一般成型条件：1.模温：40度至60度 2.干燥条件：80度2-4个小时以上。
3.料管温度：190度至230度4.热变形温度:80度(1.8MPa,12.7mm)。
5.一般背压：8-15kg/平方mm。
6.模具收缩率：0.5%--0.7%(3.3mm)常用的改性方式有：增强增韧阻燃耐侯合金等；3、PBT料：（聚对苯二甲酸丁二醇脂poly butylene terephthalate）Celanese目前大部分使用的厂牌没有固定，国际上常用的厂牌有：杜邦奇异通用宝理台塑DSM 拜耳等；特性：抗磨损性和刚性极高、耐化学性强，耐候性好，尺寸稳定性，有良好的电气绝缘性，增强后性能更佳。
吸湿，易受热分解，主要适用于汽车.电气.家电.连接器.精密仪器电子等。
公司产品主要用于耐热部位：暖风机的出风口.大厦的PTC支架等等；一般成型条件：(依加纤比例不同有所变化) 1.模温：40度至60度 2.干燥条件：100度至140度4个小时以上。
3.料管温度：240度至270度4.热变形温度：210度至230度（1.8MPa,12.7mm)。
5.模具收缩率：0.3%--0.5%(3.2mm) 6.热分解温度：280度（在260度料管可滞留6分钟，否则会分解、变质）。
常用的改性方式有：增强增韧阻燃等；4、PC料（聚碳酸脂polycarbonate）目前大部分使用的厂牌没有固定，国际上常用的厂牌有：拜耳奇异三菱出光帝人陶氏宝理等；特性：耐冲击力强度最高，尺寸稳定，耐热130度以上，具有高光泽和透明性，透射率可达到90%左右，无毒性。
加工温度高，成型后有应力，吸湿，不耐磨，耐疲劳。
主要适用于食品容器.光碟.镜片.家电.光学仪器等。
公司产品主要用于油汀，如：部分油汀的面板.烘衣架.电子油汀透明罩等等；一般成型条件：(依加纤比例不同有所变化) 1.模温：80度至100度 2.干燥条件：100度至120度4小时以上。
3.料管温度：250度至300度 4.热变形温度:130度左右；5.模具收缩率：0.5%-0.7%PC材料之流动性随温度升高则越高，因温度调节在成型上占比重较大。
常用的改性方式有：增强阻燃抗氧化耐侯等；5、PA料（聚酰胺polyamide）又称NYLON尼龙目前大部分使用的厂牌没有固定，国际上常用的厂牌有：杜邦宝理三菱DSM 陶氏巴斯夫拜耳等；特性：耐磨擦、抗疲劳性，吸水率高，（增强后强度高)尺寸稳定性极好，（可用于高精密机械物件）。
主要适用于汽车.齿轮.电机.精密仪器.精密电子SMT.IC连接器等。
公司产品主要用于耐热.耐磨部位，如：电子油汀的面板.油汀的脚轮，接线柱等等；成型条件：(依结构不同和加纤比例不同有所变化) 1.模温：80度至120度2.干燥条件：120度至140度4小时以上。
3.料管温度：260至310度 4.热变形温度：235度5.模具收缩率：0.1%--0.5% 设备要求：1.螺杆: (L:D=20:1) 标准型三段，带止逆环螺杆。
（可选择的封闭式射嘴，直径为3.0mm) 2.料管须使用耐腐蚀及耐磨损的合金材料。
3.模板两面须加强隔热板，避免机器受热。
4.使用圆形料道，公、母模均匀散热。
5.进料口使用直径为0.3mm至0.5mm的针孔潜入进料。
6.使用0.02mm-0.04mm深度，0.5mm-1.0mm宽度的排气孔，并有效地后续排气。
常用的改性方式有：增强耐磨耐热高粘性等；6、POM料：（聚甲醛polyformaldehyde）先锋公司目前大部分使用的厂牌没有固定，国际上常用的厂牌有：杜邦宝理台丽钢科隆等；特性：高耐磨擦、抗疲劳性，尺寸稳定性极好，（可用于要求尺寸稳定.耐磨性的机械物件）分解后有严重刺眼的气体，使用时应注意排气。
耐燃性差，不耐酸.油等，表面处理性差，要适用于汽车.齿轮.喷雾器.精密电子等。
公司产品主要用于尺寸稳定.耐磨部位，如：三管的偏心桃.衬套，欧尚转盘等等；一般成型条件：1.模温：60度至80度2.干燥条件：80度至100度2小时以上。
3.料管温度：170至210度4.热变形温度：90度左右；5.模具收缩率：0.5%-0.8%6.热分解温度：240度（在240度料管可滞留5分钟，否则会分解、变质）。
7、PPS钢料：（聚苯硫醚poly phenylene sulfide）先锋公司目前大部分使用的厂牌没有固定，国际上常用的厂牌有：菲力浦宝理陶氏奇异等；特性：耐磨擦、抗疲劳性，吸水率高，自身阻燃性高，尺寸稳定性极好，（可用于高精密机械物件）增强后性能更佳,有类似金属的声音。
结晶性差，流动性差，韧性差，无法配色。
易腐蚀模具和机器，容易产生毛边。
主要适用于汽车.齿轮.电机.精密仪器.精密电子SMT.IC连接器等。
公司产品主要用于高耐热部位，如：暖风机的PTC支架.接线架等等；一般成型条件：(依结构不同和加纤比例不同有所变化)1.模温：100度至150度2.干燥条件：120-140度4个小时以上。
3.料管温度：270度至330度4.热变形温度:260度(1.8MPa,12.7mm)。
5.热分解温度:400度(1.8MPa,12.7mm)。
6.模具收缩率：0.1%--0.4%(3.3mm)设备要求：1.螺杆: (L:D=20:1)标准型三段，带止逆阀螺杆。
（可选择的封闭式射嘴，直径为3.0mm)2.料管须使用耐腐蚀及耐磨损的双合金材料。
3.模板两面须加强隔热板，避免机器受热。
4.使用圆形料道，公、母模均匀散热。
5.进料口使用直径为0.3mm至0.5mm的针孔潜入进料。
6.使用0.02mm-0.04mm深度，0.5mm-1.0mm宽度的排气孔，并有效地后续排气。
7.模具型腔应镀铬或作相应表面处理，减少生产时的气体腐蚀。
六、成型条件成型条件：速度、压力、温度、时间、行程、数量。
1.射出压力(一次压)：在注射成型时螺杆顶部单位面积对塑料施加的压力；P=油缸直径D0/螺杆直径D1*油压压力；2.保压(二次压)：熔融原料在型腔中冷却,这时必须施加一定的压力来补充其收缩部分, 增高密度,这时螺杆对塑料施加的压力叫保压；3.锁模力：（吨位）锁模机构对模具所能施加的最大夹紧力；F=K*P*A(K=0.4~0.7,即压力损失系数)；P：最大油泵压力；A：锁模板面积；*设定时一般不超过80-100kg/平方cm；4.注射量：一个注射成型周期中注入模具内的塑料重量；5.注射能力：克数 . cm3一台注塑机螺杆作一次最大注射行程时所能射出的最大量；G=3.14/4*D2*S*密度D：螺杆直径S：螺杆行程*生产中一个周期注射量应小于或等于机台最大射出量的80%；6.射速：螺杆在料管内移动,单位时间内移动的行程叫射速；V=S/T*100%S：螺杆在料管内的行程；T：螺杆射出时间；7.背压：加料时,在螺杆反退的反方向上,加在熔融塑料上的压力；背压的作用：1.提高熔融塑胶的混练效果；2.提高熔融塑胶的温度；3.提高熔融塑胶的密度；4.增进塑胶颜色的均匀；5.排出熔融塑胶内的气体；8.低压保护：指模具在锁模时对阻力产生的一种保护装置,其能使模具在压住异物时受到最小的伤害,减少压模损失。
