DSP系统设计
嵌入式DSP系统设计与优化
通信系统应用
总结词
通信系统是嵌入式DSP系统的另一重要应用领域，主要用于通信信号的调制、解调、编 解码等处理。
详细描述
在通信系统中，嵌入式DSP系统可以对数字信号进行快速傅里叶变换（FFT）和离散余 弦变换（DCT），实现数字信号的频谱分析和数字调制解调。此外，嵌入式DSP系统还 可以实现数字信号编解码、信道均衡和干扰抑制等功能，广泛应用于无线通信、卫星通
存储器设计
合理配置RAM、ROM和Flash等存储器，以 满足程序运行和数据存储的需求。
电源与功耗管理
确保系统稳定运行，同时降低功耗。
软件设计
操作系统选择
选择适合DSP系统的实时操作系统。
软件开发工具
使用适当的编译器、调试器和集成开 发环境。
软件架构设计
设计高效、可维护的软件架构。
算法优化
针对DSP特性对算法进行优化，提高 运行效率。
性能评估
优化调整
对系统性能进行评估，包括实时性、功耗 、稳定性等。
根据测试结果对系统进行优化调整，进一 步提高器选择
根据应用需求选择合适的处理器，如定点或 浮点处理器，以及单核或多核处理器。
内存优化
合理分配内存资源，使用高速缓存减少内存 访问时间。
I/O接口优化
特点
高实时性、高可靠性、低功耗、低成 本、可扩展性等。
应用领域
通信
如调制解调器、路由器、交换 机等通信设备的信号处理和控
制。
音频处理
如音频编解码、音频效果处理 等。
图像处理
如图像压缩、图像增强、目标 检测等。
工业控制
如电机控制、流量控制、温度 控制等。
发展历程与趋势
发展历程
从最初的模拟信号处理到数字信号处理，再到嵌入式DSP系统，经历了漫长的技 术演进。
DSP系统设计
INT3 有 ？ 效 否
有 并 效 行 自 ？ 举 否
是 传 数 输 据
是 装 代 载 码 A
A
初 化 行 始 串 口 拉 XF 低
I/O 自 举 准 行 自 标 串 口 举
McB P1 S ？ 否 是 有 效 数 ？ 据 否 传 输 数 据 是 是 否 否 B IO 低 ？ 是 有 效 数 ？ 据 传 输 数 据
W =0x--A ？ A 是 8位 式 模
否
-1个 以 读 取R 字 初 始 寄 器 化 存 。 8位 式 ， 个 模 下 每 字 按 节 取 要 字 读 两 。 次 读 起 地 的 取 始 址 X PC 读 起 地 的 取 始 址 PC
读 段 大 取 的 小R 是
R =0？ 否 读 段 标 址 取 目 地 读 段 内 并 取 的 容 放 到 标 址 置 目 地
标准串行自举 标准串行口方式McBSP1（8位模式）
B IN R T1=1 否
D R R =0x08？ 是 读 一 节 下 字
检 M SP0 测 cB 自 举
D R R =0xA ？ A 是 8位 式 模 读4 个 元 哑 传 代 输 码
否
标准串行自举(续) 标准串行口方式McBSP0（16位模式）
复位周期TRP
TRP = 3.125 × CRP
看门狗周期TWP
TWP = 25 × CWP
带手动复位和电压监控 TPS3808 主要特性：
复位延迟时间可设（1.25ms～10s）； 小尺寸SOT23；
上电顺序连接
带手动复位和电压监控(TPS3808)
复位过程时序（tD电容预设）
带手动复位和电压监控（TPS3808）
跳 到 始 址 转 起 地 开 运 始 行
第五章 DSP系统设计
随着大规模集成芯片和可编程逻辑芯片的发展，使硬
件原理设计的难度得以降低，但它依然是DSP系统集成 中关键的一步。原理图设计的成功与否是DSP系统能否
正常工作的最重要的一个因素。
16/39
第五章
DSP系统设计
5.1 系统设计— DSP系统硬件设计
第四步：PCB设计
PCB图的设计要求DSP系统的设计人员既要熟悉系
流之间留有一定余量，因为峰值电流会更大，余量至少
是20％。 现有的电源模块分AC/DC型和DC/DC型。DSP设计中常用 DC/DC型。 DC/DC型中又分开关型和线性低压降型(LDO)。开关型效
率高，但体积大、纹波大。线性LDO型体积小巧，但效率
低，其效率相当于输出电压和输入电压之比，例如5V转 1．8V的效率仅32%，只适用于电流较小的场合。
的电流消耗。 以AD6P21060／ADSP 21062为例，其进行FFT运算时，需 要的电源电流最大，这一峰值电流约是700 mA，但这是 在最“坏”情况下，真正的电流消耗比这小很多。
19/39
第五章
DSP系统设计
5.2 电路设计— 电源设计
因此在设计电源时，必须考虑在电源电流和实际需用电
出现问题时，一般采用修改软件的方法，如果软件修改
无法解决问题，则必须调整硬件，这时问题就严重了。
18/39
第五章
DSP系统设计
5.2 电路设计— 电源设计
DSP使用的电源是数字电源，这些电源必须满足一定要 求，一般要求纹波不超过10％；还应准确估算出DSP及
其外围器件的功耗。DSP数据手册给出了各种情况下DSP
电路设计时有必要采用多层印刷板，一般建议其中 一层是地层。优点：减少干扰；布线时省去了大量 器件管脚接地的工作量。注意：现在DSP等元件广泛 采用表贴封装，在器件布线时，将尽可能多的网络
DSP硬件系统的设计
DSP硬件系统的设计DSP（数字信号处理器）硬件系统是一种专门用于处理数字信号的处理器。
它可以用于各种应用领域，如音频和视频处理、通信系统、雷达和成像系统等。
在设计DSP硬件系统时，需要考虑多个因素，包括性能要求、功耗、实时性和扩展性等。
本文将详细介绍DSP硬件系统的设计过程。
首先，在DSP硬件系统的设计中，需要明确系统的性能要求。
这包括数据处理速度、存储器大小、输入输出接口等方面。
性能要求将直接影响到硬件设计的复杂度和成本。
因此，需要仔细分析系统的应用场景和所需功能，确保所设计的硬件系统能够满足性能要求。
其次，需要选择适合的DSP芯片。
市面上有许多不同的DSP芯片，每个芯片都有其独特的特性和性能。
在选择DSP芯片时，需要考虑芯片的性能指标（如时钟速度、处理能力），软件开发工具的可用性，以及芯片的功耗等因素。
此外，还需要考虑芯片的成本和可扩展性，以确保所选芯片能够满足系统的需求。
在DSP硬件系统的设计中，关键部分是处理器核心和存储器子系统。
处理器核心是执行DSP算法的主要组成部分，它负责进行定点或浮点数的运算和处理。
存储器子系统包括程序存储器、数据存储器和缓存等，用于存储数据和程序指令。
在设计处理器核心和存储器子系统时，需要考虑其性能和可靠性。
此外，还需要设计适当的输入输出接口。
输入输出接口是连接DSP硬件系统与其他外围设备的通道，它包括模数转换器（ADC）和数模转换器（DAC）等。
在设计输入输出接口时，需要考虑系统的数据传输速率、精度和稳定性等因素。
为了提高DSP硬件系统的性能，还可以采用并行处理的方法。
并行处理可以通过增加处理器核心的数量来提高系统的并行计算能力。
此外，还可以通过使用硬件加速器和协处理器等技术来提高系统的处理能力。
最后，在设计DSP硬件系统时，还需要考虑功耗和实时性。
功耗是指系统所消耗的电能，它直接影响到系统的使用成本和散热问题。
实时性是指系统对输入信号的响应时间，在一些应用领域（如通信系统）中非常重要。
DSP课程设计
压缩：对数字信号进行压 缩处理，如MP3、JPEG等
数字信号处理：对数字信 号进行各种处理，如滤波、
变换、压缩等
采样：将连续时间信号离 散化，得到数字信号
编码：将数字信号转换为 适合传输或存储的格式
变换：对数字信号进行变 换处理，如FFT、DCT等
数字信号处理算法的分类和特点
线性和非线性算法：线性算法简单易实现，非线性算法处理能力强 时域和频域算法：时域算法直观，频域算法处理速度快 确定性和随机性算法：确定性算法稳定性好，随机性算法适应性强 数字滤波器：包括FIR和IIR滤波器，FIR滤波器线性相位，IIR滤波器非线性相位 数字信号处理算法特点：速度快、精度高、灵活性强、易于实现复杂算法
感谢观看
汇报人：
开发环境：CCS、IAR等用于开发DSP程序
03
DSP系统设计
数字信号处理系统的基本组成和原理
• 数字信号处理器（DSP）：负责处理数字信号，实现各种信号处理算法 • 存储器：存储程序和数据，包括RAM和ROM • 输入/输出设备：接收和输出信号，如ADC、DAC、UART等 • 电源：为系统提供稳定的电源电压 • 控制单元：控制整个系统的运行，包括中断、定时器等 • 总线：连接各个部件，实现数据传输和通信 • 软件：实现各种信号处理算法，如FFT、FIR、IIR等 • 硬件：实现各种信号处理功能，如ADC、DAC、FIFO等 • 数字信号处理系统的基本原理：通过数字信号处理器（DSP）实现各种信号处理算法，如FFT、FIR、
数字信号处理算法的实现实例和演示
快速傅里叶变换 （FFT）：用于信 号频谱分析，实现 快速计算
自适应滤波器：根 据输入信号自动调 整滤波器参数，实 现信号处理
数字滤波器：用于 信号滤波，实现信 号处理

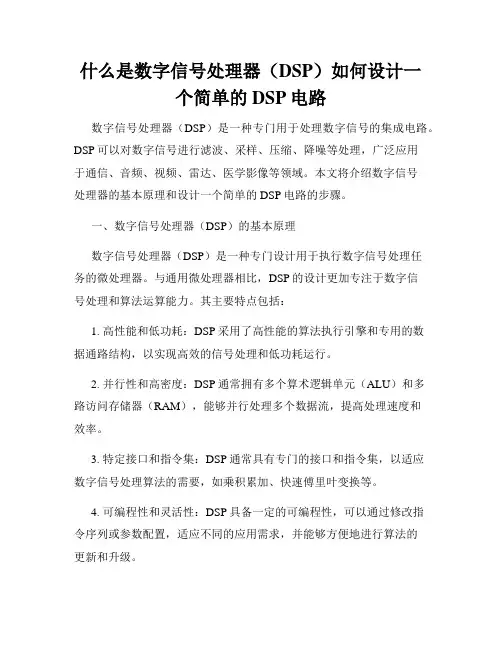

什么是数字信号处理器(DSP)如何设计一个简单的DSP电路
什么是数字信号处理器（DSP）如何设计一个简单的DSP电路数字信号处理器（DSP）是一种专门用于处理数字信号的集成电路。
DSP可以对数字信号进行滤波、采样、压缩、降噪等处理，广泛应用于通信、音频、视频、雷达、医学影像等领域。
本文将介绍数字信号处理器的基本原理和设计一个简单的DSP电路的步骤。
一、数字信号处理器（DSP）的基本原理数字信号处理器（DSP）是一种专门设计用于执行数字信号处理任务的微处理器。
与通用微处理器相比，DSP的设计更加专注于数字信号处理和算法运算能力。
其主要特点包括：1. 高性能和低功耗：DSP采用了高性能的算法执行引擎和专用的数据通路结构，以实现高效的信号处理和低功耗运行。
2. 并行性和高密度：DSP通常拥有多个算术逻辑单元（ALU）和多路访问存储器（RAM），能够并行处理多个数据流，提高处理速度和效率。
3. 特定接口和指令集：DSP通常具有专门的接口和指令集，以适应数字信号处理算法的需要，如乘积累加、快速傅里叶变换等。
4. 可编程性和灵活性：DSP具备一定的可编程性，可以通过修改指令序列或参数配置，适应不同的应用需求，并能够方便地进行算法的更新和升级。
5. 软件开发支持：DSP通常有配套的开发环境和软件库，支持算法开发、调试和优化，简化开发流程。
二、设计一个简单的DSP电路的步骤设计一个简单的DSP电路涉及到以下几个主要步骤：1. 需求分析：确定所需信号处理任务的具体要求和性能指标，如采样率、频带宽度、处理算法等。
2. 系统建模：基于需求分析结果，对系统进行建模，包括信号源、传感器、前端采集电路、信号处理电路等组成部分。
3. 算法设计：选择适合的数字信号处理算法，如滤波、变换、解调等，根据系统建模结果进行算法设计和优化。
4. DSP芯片选择：根据系统要求和算法设计结果，选择合适的DSP 芯片，考虑性能、功耗、接口等因素，以及DSP芯片的开发和调试支持。
5. 电路设计：设计DSP电路的硬件部分，包括时钟、存储器、接口电路等，使用原理图和PCB布局工具进行设计。
基于DSP的音频信号处理系统设计
基于DSP的音频信号处理系统设计一、导言随着数字信号处理（DSP）技术的不断发展和成熟，其在音频信号处理领域的应用也越来越广泛。
基于DSP的音频信号处理系统不仅可以实现高质量的音频处理和增强，也可以满足不同应用场景下的需求，如音频通信、娱乐、音频分析等。
本文将针对基于DSP的音频信号处理系统进行设计，从系统结构、信号处理算法、硬件平台等方面进行介绍和分析。
二、系统结构设计基于DSP的音频信号处理系统的设计首先需要确定系统的结构框架。
一般来说，这个结构包括了输入模块、DSP处理模块、输出模块和控制模块。
输入模块用于接收音频信号，可以是来自麦克风、音乐播放器、电视等各种音频设备。
DSP处理模块是音频信号处理的核心部分，其中包括了各种信号处理算法和算法的实现。
输出模块用于将处理后的音频信号输出到扬声器、耳机等输出设备中，以供用户听取。
控制模块可以用来控制和调节系统参数、算法选择、音频效果等。
三、信号处理算法音频信号处理系统的设计离不开各种信号处理算法的选择和实现。
常见的音频信号处理算法包括了滤波、均衡器、混响、压缩、编码解码等。
滤波算法用于去除音频信号中的杂音和干扰，使音频信号更加清晰；均衡器算法可以调节音频信号的频谱特性，使音频输出更加平衡；混响算法用于模拟不同的音频环境和效果；压缩算法可以调节音频信号的动态范围，使音频输出更加均衡；编码解码算法用于音频信号的数字化和解码处理。
在实际应用中，根据不同场景和需求，可以选择不同的信号处理算法，并通过DSP处理模块进行实现和调节。
四、硬件平台设计在基于DSP的音频信号处理系统的设计中，硬件平台的选择和设计也是非常重要的一部分。
常见的DSP芯片有TI的TMS320系列、ADI的Blackfin系列、Freescale的i.MX系列等。
在选择DSP芯片的还需要考虑到外围设备的选择和接口设计，如ADC（模数转换器）、DAC（数模转换器）、存储器、通信接口等。
为了提高系统的性能和稳定性，还需要考虑到功耗、体积、散热等方面的问题。
DSP课程设计控制系统
DSP课程设计控制系统一、教学目标本课程的教学目标是使学生掌握数字信号处理（DSP）的基本原理和应用技能，培养学生控制系统设计的能力。
具体目标如下：1.知识目标：–掌握DSP的基础知识和理论。
–理解控制系统的原理和结构。
–熟悉DSP芯片的使用和编程。
2.技能目标：–能够使用DSP芯片进行控制系统的设计和实现。
–具备分析和解决控制系统问题的能力。
–能够进行DSP程序的编写和调试。
3.情感态度价值观目标：–培养学生的创新意识和团队合作精神。
–增强学生对控制系统和DSP技术的兴趣和热情。
–培养学生对科学研究的积极态度和责任感。
二、教学内容本课程的教学内容主要包括DSP基础、控制系统原理和DSP控制系统设计。
具体安排如下：1.DSP基础：–DSP概述和发展历程。
–DSP芯片的架构和工作原理。
–DSP编程语言和开发工具。
2.控制系统原理：–控制系统的概念和分类。
–控制算法和控制律的设计。
–系统稳定性和性能分析。
3.DSP控制系统设计：–DSP控制系统的结构和组成。
–控制系统的设计方法和步骤。
–DSP控制程序的编写和调试。
三、教学方法为了激发学生的学习兴趣和主动性，本课程将采用多种教学方法，包括：1.讲授法：通过教师的讲解，使学生掌握DSP基础知识和控制系统原理。
2.案例分析法：分析实际案例，使学生了解DSP控制系统的应用和设计方法。
3.实验法：进行DSP控制系统的实验，培养学生的动手能力和实践能力。
4.讨论法：学生进行分组讨论，促进学生之间的交流和合作。
四、教学资源为了支持教学内容和教学方法的实施，我们将准备以下教学资源：1.教材：选用权威、实用的DSP和控制系统教材，为学生提供系统性的学习资料。
2.参考书：提供相关的参考书籍，丰富学生的知识储备。
3.多媒体资料：制作精美的课件和教学视频，增强课堂教学的趣味性和效果。
4.实验设备：准备DSP开发板和相关的实验设备，为学生提供实践操作的机会。
五、教学评估本课程的评估方式包括平时表现、作业和考试等。
基于DSP的音频信号处理系统设计
基于DSP的音频信号处理系统设计音频信号处理系统是一种通过数字信号处理器（DSP）处理音频信号并输出经过处理后的音频信号的系统。
DSP是一种专门设计用于数字信号处理的处理器。
在音频信号处理系统中，DSP通常用于滤波、均衡、压缩、混响等处理。
本文将介绍基于DSP的音频信号处理系统的设计。
1. 系统框架基于DSP的音频信号处理系统主要包括DSP芯片、输入接口、输出接口、外部存储器和控制器等。
输入接口用于将音频信号输入到DSP芯片中，输出接口用于将经过处理后的音频信号输出。
外部存储器用于存储音频数据和处理器指令等数据。
控制器用于控制系统的运行和设置处理器的参数等。
2. 音频处理算法在音频信号处理系统中，常用的音频处理算法包括滤波、均衡、压缩、混响等。
这些算法可以通过DSP芯片实现。
(1) 滤波滤波是音频信号处理中最基本的操作之一。
它可以去除信号中的杂音和噪声，使得信号更加清晰。
滤波分为低通滤波、高通滤波、带通滤波和带阻滤波等。
在基于DSP的音频信号处理系统中，可以使用数字滤波器来实现滤波。
(2) 均衡均衡是一种使得音频信号响度均匀的处理方法。
在基于DSP的音频信号处理系统中，可以使用数字均衡器来实现均衡。
(3) 压缩(4) 混响3. 系统设计(1) DSP芯片的选择。
DSP芯片应该选择高性能、低功耗、易于编程的芯片。
(2) 输入接口的设计。
输入接口应该能够接受各种类型的音频信号，如模拟音频信号、数字音频信号等。
(4) 外存储器的设计。
外存储器应该具有足够的容量来存储音频数据和处理器指令等数据。
(5) 控制器的设计。
控制器应该具有友好的人机界面，使得用户能够方便地设置处理器的参数。
控制器还应该具有实时显示音频信号处理后的效果的功能。
4. 结论基于DSP的音频信号处理系统能够实现对音频信号的滤波、均衡、压缩和混响等处理。
系统设计需要考虑DSP芯片的选择、输入接口、输出接口、外存储器和控制器等方面。
在设计过程中，应该根据实际需求选择合适的处理算法，并采取合适的控制策略来实现优化处理效果。
基于DSP的音频信号处理系统设计
基于DSP的音频信号处理系统设计摘要：随着信息技术的进步和智能音频设备的普及，数字信号处理（DSP）已经成为音频信号处理的重要技术手段。
本文基于DSP的音频信号处理系统设计，首先介绍了DSP的基本概念和原理，然后详细讨论了音频信号处理系统的设计流程和关键技术，最后展望了未来的发展方向。
一、引言随着数字技术的发展和智能音频设备的普及，音频信号处理技术在音频通信、音频听觉、音频分析与合成等领域得到了广泛的应用。
数字信号处理（DSP）作为音频信号处理的重要技术手段，已经成为音频领域的主流技术之一。
基于DSP的音频信号处理系统不仅可以实现音频信号的采集、处理和输出，还可以实现各种音频效果的实时处理和调节，为用户带来更加丰富和舒适的音频体验。
基于DSP的音频信号处理系统设计具有重要的研究价值和实用意义。
本文将从DSP的基本概念和原理出发，介绍基于DSP的音频信号处理系统的设计流程和关键技术，并对未来的发展方向进行展望。
二、 DSP的基本概念和原理DSP（Digital Signal Processing）即数字信号处理，是利用数字计算机或数字信号处理器对数字信号进行处理和分析的一种技术手段。
在音频信号处理领域，DSP主要用于音频信号的采集、滤波、均衡、编解码、立体声处理等各种信号处理操作。
与传统的模拟信号处理技术相比，DSP具有处理速度快、精度高、灵活性强等优势，因此在音频领域得到了广泛的应用。
DSP的基本原理包括采样、量化、编码、数字滤波等方面。
采样是将模拟信号转换为离散时间信号的过程，量化是将连续幅度信号转换为离散幅度信号的过程，编码是将模拟信号的幅度值映射到固定的二进制编码的过程，数字滤波是利用数字滤波器对数字信号进行滤波和处理的过程。
三、音频信号处理系统的设计流程1. 系统需求分析在设计基于DSP的音频信号处理系统之前，首先需要进行系统需求分析。
具体来说，需要明确系统的功能需求、性能指标，以及对各种音频信号处理算法和技术的要求等方面内容。
4)DSP硬件系统设计
GND
C5 2
Z E NE R2
2 GND /2 E N 2 IN 2 IN
2 SE NSE 2 OUT 2 OUT
19 18 17 C5 4 4 7u /10 V
T MS 3 2 0 F2 8 1 2
VDDIO (I/O Supply) GND
3 . 3V
5
3
1 00 u/1 0V T PS7 3HD3 18
输入电压范围4～10V； 每路输出电流可达750mA；
复位脉冲持续时间200ms。
类似芯片：TPS70151（500/250mA)
U9 /1 RE SE T 28 R4 1 0k 3 . 3V U2 XRSn VDD (Core Supply )
4
U8
L M25 75
FB
J8 4 3 2 1 Powe r
13
如何高效开始TI DSP的硬件开发
根据应用领域选择TI推荐的DSP类型 参考选定的DSP之EVM板、DSK等原理图，完成DSP最小系统的搭建 包括1）外扩内存空间；2）时钟和电源复位；3）各控制信号管脚的 连接；4）JTAG 接口的连接等;
根据具体应用需要，选择外围电路的扩展 1）一般如语音/视频、 控制等领域均有成熟的电路可以从TI网站得到；
14
4.2 TMS320F2812最小系统
76mm×100mm
JTAG 复位 按钮 晶体
电源芯片
输入：5V 输出：3.3V 1.8V
TMS320F2812
提示：DSP最小系统板只配置了最基本的硬件。
15
4.2.1 DSP芯片的信号
F2812采用176脚的LQFP封装； 所有信号与TTL电平和3.3VCMOS电平兼容； DSP芯片的信号分类如下：
基于DSP的车载音频系统设计
基于DSP的车载音频系统设计随着汽车产业的不断进步和发展，车载音频系统在普及和质量上都有了很大的提升。
而车载音频系统的核心，在于数字信号处理（DSP）技术的应用。
本文将从基本概念、硬件设计、软件设计和音效处理四个方面，探讨一下基于DSP的车载音频系统的设计。
基本概念数字信号处理（DSP）是一种将模拟信号转换为数字信号，再用数字电路处理信号的技术。
由于汽车所处嘈杂的交通环境中，很难获取准确的模拟信号，所以数字信号处理在车载音频系统中显得尤为重要。
硬件设计车载音频系统的硬件设计包括采样芯片、数字信号处理器、功率放大器、音频解码器和音箱等，其中数字信号处理器是整个系统的核心。
数字信号处理器需要具备高计算速度和稳定性能，以确保信号的处理精度和音质的清晰度。
DSP的选型时需要综合考虑其性能和成本，常用的DSP芯片有德州仪器的TMS320系列、ADI的SHARC系列、XMOS的XS1系列等。
这些芯片具有不同的性能水平和应用范围，可以根据不同的需求进行选择。
在设计音频解码器时需要等到车载音频系统支持多种音频格式播放，如MP3、WAV、FLAC、APE等。
此外，车载音频系统基于DSP的硬件设计还需要考虑音频输入的方式、电源管理、防干扰等因素，以保证音质的稳定和可靠性。
软件设计车载音频系统的软件设计也是基于DSP的。
如果采用高效的DSP算法，就能够提升音质和效果，并且具备高的可扩展性和灵活性。
软件设计需要涉及DSP芯片的代码编写和程序调试，采用C语言、汇编语言等开发语言，调试工具等以及适当的优化，使得程序代码高效、紧凑。
音效处理在车载音频系统的设计中，音效处理是非常重要的。
通过DSP技术处理，可以实现各种音效效果，比如卡拉OK唱歌的混响滤波器、3D环绕音效等。
汽车所处交通环境嘈杂，对于车载音频系统来说，去噪、残声抑制等技术尤为关键。
DSP 技术可以使得车载音频系统在不同场景下，自动调整音效效果，并且实现声音的均衡和混合处理，给人以舒适、自然的感觉。
DSP设计课程设计
DSP设计课程设计一、课程目标知识目标：1. 让学生理解DSP（数字信号处理）的基本原理和概念，包括采样定理、傅里叶变换和数字滤波器设计等。
2. 使学生掌握DSP算法的数学推导和实现方法，具备使用DSP芯片进行信号处理的能力。
3. 帮助学生了解DSP技术在通信、音视频处理等领域的应用。
技能目标：1. 培养学生运用数学工具进行DSP相关算法推导和仿真能力。
2. 提高学生实际操作DSP芯片，完成信号处理实验的能力。
3. 培养学生团队协作和沟通能力，能够就DSP技术问题进行讨论和分析。
情感态度价值观目标：1. 激发学生对数字信号处理技术的兴趣，培养其探索精神和创新意识。
2. 培养学生严谨的科学态度，注重实践和理论相结合。
3. 引导学生关注DSP技术在国家和社会发展中的应用，增强其社会责任感和使命感。
分析课程性质、学生特点和教学要求，本课程旨在让学生通过学习DSP设计，掌握数字信号处理的基本原理和方法，培养其实践操作能力。
课程目标分解为具体学习成果，以便后续教学设计和评估：学生能够独立完成DSP算法推导、仿真和实验操作，具备解决实际问题的能力，并在团队合作中发挥积极作用。
二、教学内容1. DSP基本原理与概念- 采样定理与信号重建- 傅里叶变换及其应用- 数字滤波器设计原理2. DSP算法及其数学推导- 离散时间信号处理基础- 快速傅里叶变换（FFT）算法- 数字滤波器算法实现3. DSP芯片与应用- DSP芯片架构与特点- DSP芯片编程与实验操作- DSP技术在通信、音视频处理等领域的应用案例4. 教学大纲安排与进度- 第一阶段：基本原理与概念（2周）- 课本章节：第1-3章- 第二阶段：DSP算法及其数学推导（3周）- 课本章节：第4-6章- 第三阶段：DSP芯片与应用（3周）- 课本章节：第7-9章教学内容按照课程目标进行选择和组织，确保科学性和系统性。
在教学过程中，教师将依据教学大纲，引导学生学习课本相关章节，完成教学内容的学习。
基于DSP的音频信号处理系统设计
基于DSP的音频信号处理系统设计DSP（Digital Signal Processing，数字信号处理）是一种对数字信号进行处理和分析的技术。
在音频信号处理方面，通过DSP可以实现音频的降噪、均衡、混响等处理，同时可以根据实际需求对音频信号进行调整和优化。
音频信号处理系统通常包括三个主要模块：输入模块、处理模块和输出模块。
输入模块主要负责从外部设备获取音频信号。
常用的音频输入设备包括麦克风、音频接口等。
输入模块需要将模拟信号转换为数字信号，以便后续的数字信号处理。
处理模块是整个系统的核心部分，主要实现对音频信号的处理和分析。
处理模块通常由一块DSP芯片和相应的算法组成。
DSP芯片是实现音频信号处理的核心器件，可以通过其强大的计算能力对音频信号进行实时处理。
而算法则是根据具体处理需求设计的，包括均衡、降噪、混响等算法。
通过合理选择算法，并根据实际需求对其进行调整和优化，可以实现对音频信号的各种处理效果。
输出模块主要负责将处理后的音频信号输出到外部设备，如音箱、音频接口等。
输出模块需要将数字信号转换为模拟信号，以便外部设备能够正确播放音频。
通常，输出模块会采用数字模拟转换器（Digital-to-Analog Converter，DAC）来完成数字信号到模拟信号的转换。
在音频信号处理系统的整体设计中，还需要考虑以下几个方面：系统的实时性要求。
音频信号处理通常需要以实时的方式进行，以保证用户能够即时听到处理后的音频效果。
系统的硬件和软件设计需要保证在处理音频信号时的实时性。
系统的稳定性和可靠性。
音频信号处理系统需要能够在长时间运行的情况下保持稳定的工作状态，并且保证处理后的音频效果的稳定性和可靠性。
系统的易用性也是一个重要考虑因素。
用户在使用音频信号处理系统时，希望能够轻松地进行操作和调整处理效果。
系统的界面设计和操作方式需要尽可能简化和易于理解。
基于DSP的音频信号处理系统设计需要考虑到输入模块、处理模块和输出模块的设计，以及实时性、稳定性、可靠性和易用性等方面的要求。
基于DSP的音频信号处理与放大系统设计(毕业设计)
基于DSP的音频信号处理与放大系统设计一、前言数字信号处理（DSP）技术在音频处理中得到了广泛的应用。
本文旨在设计一个基于DSP的音频信号处理与放大系统，实现对音频信号的处理、调节和放大。
该系统采用了TMS320C6713 DSP芯片作为核心处理器，能够实现高效率、高精度的数字信号处理。
本文将从系统设计的需求出发，分析系统架构、设计参数、算法实现和系统性能等方面进行详细阐述。
二、系统需求分析输入/输出该系统的输入为音频信号，一般来自音频采集器、CD、MP3等设备。
输出为音频放大信号，一般连接至功放、扬声器等设备。
为保证音频信号质量，系统应具有输入阻抗高、噪声低、失真小的特点。
放大输出信号应具有高保真度、低失真度、大输出功率等特点。
系统性能该系统应满足以下要求：（1）输入阻抗：> 10kΩ（2）噪声：< 0.1mV（3）失真：< 0.1%（4）输出功率：> 50W（5）频率响应：20Hz-20kHz（6）信噪比：> 90dB（7）总谐波失真：< 0.5%系统算法系统应支持以下算法：（1）音频采集（2）滤波处理（3）音量调节（4）均衡器（5）混响效果三、系统设计系统架构该系统采用了TMS320C6713 DSP芯片作为核心处理器，外围连接音频采集器、音频处理器、音频放大器等模块。
系统框图如下所示：+--------+ +--------+ +--------+|音频采集器|------->| DSP芯片|------->| 音频放大器|+--------+ +--------+ +--------+|+--------+| 音频处理器|+--------+系统参数（1）输入阻抗：系统采用运放作为输入级，输入阻抗可达到10MΩ以上。
（2）噪声：系统采用低噪声运放，噪声可控制在0.1mV以下。
（3）失真：系统采用高精度ADC/DAC芯片和高质量音频放大器，失真可控制在0.1%以下。
基于DSP的音频信号处理系统设计
基于DSP的音频信号处理系统设计1. 引言1.1 背景介绍音频信号处理是当前数字信号处理领域的一个重要研究方向，随着数字信号处理技术的不断发展和进步，基于数字信号处理器（DSP）的音频信号处理系统已经日益成熟和普及。
音频信号处理系统在音频通信、语音识别、音乐处理等领域有着广泛的应用，能够极大地提升信号处理的效率和精度。
本文将重点介绍基于DSP的音频信号处理系统设计原理和实现方法，通过对DSP技术的概述和音频信号特点的分析，讨论如何利用DSP实现高效的音频信号处理系统。
通过对系统构建和算法优化的探讨，总结出一套完善的基于DSP的音频信号处理系统设计方案，为音频信号处理技术的研究和应用提供参考和指导。
【字数：212】1.2 研究意义音频信号处理在现代通信、音频、视频等领域具有重要的应用价值。
随着数字信号处理技术的发展和普及，基于DSP的音频信号处理系统设计已经成为研究的热点之一。
音频信号在传输过程中容易受到噪声和失真的影响，而基于DSP的音频信号处理系统能够有效地提升信号质量、增强音频效果，提高音频通信的可靠性。
研究基于DSP的音频信号处理系统设计具有重要的理论和应用意义。
通过对音频信号特点的分析和认识，可以为系统设计提供重要依据，从而提高系统的性能和效率。
将DSP技术应用于音频信号处理可以实现更加灵活和高效的信号处理方式，为音频产业的发展带来新的机遇和挑战。
深入研究基于DSP的音频信号处理系统设计不仅可以拓展学术研究领域，还可以促进工程技术的发展和应用，推动音频技术的不断创新和进步。
本研究旨在探索基于DSP的音频信号处理系统设计原理，综合分析系统构建与实现的关键技术，优化相应算法，评估系统性能，从而为提升音频信号处理的效果和质量，推动音频技术的发展做出积极贡献。
【研究意义】。
1.3 研究目的研究目的是为了探究基于DSP的音频信号处理系统设计在提高音频信号处理效果和性能方面的潜力。
通过深入分析音频信号特点及DSP技术在音频信号处理领域的应用，我们希望能够设计出高效、低延迟、高质量的音频处理系统，以满足不同领域对音频处理的实时性、精度和可靠性的需求。
dsp语音通信系统课程设计
dsp语音通信系统课程设计一、课程目标知识目标：1. 理解数字信号处理（DSP）的基本原理，掌握其在语音通信中的应用。
2. 学习并掌握语音信号的采集、处理、传输和接收等基本环节。
3. 掌握语音信号的数字化过程，包括采样、量化、编码等关键技术。
技能目标：1. 能够运用所学知识，设计并实现一个简单的DSP语音通信系统。
2. 培养学生动手实践能力，学会使用相关软件和硬件工具进行语音信号处理和通信。
3. 提高学生的问题分析和解决能力，能够针对实际通信过程中的问题进行优化和调试。
情感态度价值观目标：1. 培养学生对通信工程领域的兴趣，激发学生的创新意识和探索精神。
2. 培养学生的团队合作意识，学会与他人合作共同解决问题。
3. 增强学生的责任心和使命感，认识到通信技术在我国经济社会发展中的重要地位。
分析课程性质、学生特点和教学要求：1. 课程性质：本课程为电子信息类学科的专业课程，具有较强的理论性和实践性。
2. 学生特点：学生已具备一定的电子技术和数字信号处理基础，具有一定的编程和实践能力。
3. 教学要求：结合实际应用，注重理论与实践相结合，强调学生的动手实践能力和创新能力。
二、教学内容1. DSP基本原理回顾：包括数字信号处理的基本概念、系统函数、傅里叶变换等基础理论。
相关教材章节：第一章 数字信号处理基础2. 语音信号处理技术：学习语音信号的特性、预处理方法、特征提取等关键技术。
相关教材章节：第二章 语音信号处理技术3. 语音信号的数字化：介绍语音信号的采样、量化、编码等过程，分析其影响通信质量的因素。
相关教材章节：第三章 语音信号的数字化4. 语音通信系统设计：学习语音通信系统的基本架构，探讨各个环节的设计方法。
相关教材章节：第四章 语音通信系统设计5. DSP语音通信系统实践：结合实际案例，指导学生设计并实现一个简单的DSP语音通信系统。
相关教材章节：第五章 实践环节6. 系统优化与调试：分析通信过程中的问题，探讨优化和调试方法，提高通信质量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
TLC320AD50C的数据传输时序图
该器件采用两组模拟输入和两组模拟输出， 有足够的共模抑制能力，可以工作在差分或单端 方式。 当模拟输出时，输出端常接600Ω负载。 TLC320AD50C的工作由7个控制寄存器控制。
控制寄存器1：软件复制以及DAC的16位或15+1位 模式选择。
控制寄存器2：ADC的16位或15+1位模式选择， 控制寄存器4：选择输入和输出放大器的增益。通 过选择N确定采样速率fs。
由于DSP系统的时钟频率较高，在运行时难以避免发生干扰和 被干扰的现象。严重时系统会现死机或程序“跑飞”现象。 为了克服这种情况，除了在软件上作一些保护措施外，硬件 上也必须作应的处理。硬件上最有效的保护措施就是采用所 谓的“看门狗”(Watch dog)电路。“看门狗”电路就是具有 监视功能的自动复位电路。这种电路除了具有上电复位功能 外，还具有监视系统运行并在系统发生故障或死机时再次进 行复位的能力。右图所示的电路就是具有“看门狗”的复位 电路
5).DSP算法的验证
(1).尽量采用成熟的通用的算法进行技术集成在工程
上要防止别出心裁, 在算法设计上同样适用. 在做
基础研究时要力求创新, 但在工程上要尽量使用成
熟可靠的设计。 (2).尽量使用一些工具, 而不是用原始的方法去做。
目前市场上常见的工具
• SPW(Signal Process Workstation), 即 信 号
成熟算法, 可以花钱买时间, 加快项目进度。
DSP系统的设计过程
1. 根据应用系统的目 标确定系统的性能 指标、信号处理的 要求用数据流程图 等来描述； 2. 根据系统的要求进 行高级语言的模拟； 3. 设计实时DSP系统， 包括硬件设计和软 件设计两个方面； 4. 硬件和软件调试； 5. 软件脱离开发系统 而直接在应用系统 上运行。
DSP 应用 定义系统性能指标
选择 DSP 芯片
软件编程
硬件设计
软件调试
硬件调试
系统集成
系统测试和调试
DSP系统的设计流程
二、硬件电路设计
一个DSP的应用系统，既可以是独立的DSP 应用系统，也可以是有普通MPU一起构成的主从 系统。一般说来，常规的DSP应用系统都具有如 图所示的结构。对于一个DSP应用系统，其硬件 设计主要有如下几个部分： (1)复位电路； (2)时钟电路； (3)外部存储器与并行I/O接口电路 ； (4)串行I/O接口电路； (5)BOOT设计。 对于DSP的主从应用系统，则还要考虑主 从微处理器之间的通信接口问题。
采样精度；需要多大的存储器; 对外通信的接口
和通信方式。
3). 多处理器件的通信
通信的常规方式有:
• 双口RAM。 它是一个特殊的RAM, 有两套地址线,
两套数据线, 两套读写, 两个CPU, 可以很透明的
访问. 但价格贵, 容量小。 • 双址RAM。 这是双口RAM的变形, 类似于“乒乓” 方式工作, 可以用总线方式切换 • FIFO(先进先出)
用；
(4)精度；
(5)成本；
(6)可靠性；
(7)方便开发和使用；
(8)与其它系统的配合；
如:设计PC机上的DSP卡, 就应注意PC机的环境, 如何与PCI总线打交道的问题等； (9) 系统的可升级性和可移植性； 等等。
3).决定从哪一层开始介入开发 4). 目标的区分
(1). 目标是产品
a. 通用评估板 b. 专用芯片 (2). 目标是项目 进行系统集成
如果选择PLL(D7=0)， 则fs=MCLK/128N，
否则(D7=1)， fs=MCLK/512N。其中，N=1~8。
该器件工作方式的设定和采样频率均可由外 部编程来实现，所以TLC320AD50C使用灵活、设置 容易，与TMS320VC54x的连接易于实现。
(2)C54x与TLC320AD50C硬件连接
在设计外部存储器的接口时主要考虑两个问 题：一是速度问题，二是 DMA( 直接存储器访问 ) 接口问题。 先讨论存储器接口的速度问题。对于快速的 存储器，即存取时间＜ 20ns 的器件，可以直接 与’54x系列DSP接口；而对于慢速存储器器件， 则DSP在访问时需要插入等待状态。由于’54x系 列具有内部的可编程等待状态发生器，所以不需 要外接其它的逻辑电路便可与慢速存储器接口。 与其它系列的DSP相比，’54x与存储器的接口更 方便、更简洁。下图为 DSP 与存储器接口的电路。
DSP应用系统结构框图
在设计’54x系列DSP的应用系统时，可以 采用如图所示的DSP的电路框图。
1. 复位电路
为使芯片初始化正确，一般应保证 RS 为低至少持续 5 个 CLKOUT 周期，即当速度为 25ns 时约为 125ns 。但是，由于在上电后， 系统的晶体振荡器往往需要几百 ms的稳定时间，所以，RS为低 的时间主要由系统的稳定时间确定，一般为 100ms~200ms 。图 (a)为一简单的复位电路，其位时间由R和C确定。取R＝100k， C ＝ 4.7uF ，复位时间约为 167ms ，满足复位要求。为提高可靠 性，图(b)所示的电路增加了一个斯密特门电路使复位。
用稳压方式。
•电流供电 最经典的方式是恒流源方式, 如电话机的供 电方式。
电池供电 如手机, MP3等便携方式
耦合供电 如鼠标的供电方式
5).可测试性和可维护性
硬件方案无论是自己设计还是购
买 , 都需要注意这个问题 . 特别是产品 ,
由于是生产线造作 , 特别要注意设计要方 便生产线生产。
4.ＤＳＰ软件方案选型
数据经C54x的McBSP与外设TLC320AD50C的通信通过 DR和DX引脚传输，控制信号则由CLKX, CLKR, FSX, FSR等4个引脚来实现。CPU读取DRR[1,2]的数据实现 接收，并且可以对DXR[1,2]写入数据实现发送。接收 和发送帧同步脉冲由外部脉冲源驱动。当FSR和FSX都 为输入时(FSXM=FSRM=0，外部脉冲源驱动)，McBSP分 别在CLKR和CLKX的下降沿检测，且DR的数据也在CLKR 的下降沿进行采样。
控制信号HLOD和HLODA用 于DSP的DMA接口。DSP在 接收到外设提出的DMA请 求信号HLOD后，DSP交出 总线和地址总线的控制 权(使数据总线和地址总 线为高阻态)，再把 HLODA拉低，指示外设可 以接管数据总线和地址 总线，进行DMA操作。
I/O接口的方法与外部存 储器的接口方法相同， 只是采用控制信号 IOSTRB代替MSTRB。
式。
4). 模块化设计 5). 尽量购买现成的算法模块 例如： TI 推出了一个 Express DSP 环境 , 也就是 在 CCS(Code Computer Studio) 环境下定义了一
个算法标准 , 对TI DSP算法的输入输出 , 变量调
用等规定了一个算法框架。 在写算法时都按照
Express DSP框架, 有利于工艺上的应用。 购买
• 双向I/O
• 高速串口
• 标准接口
4). 供电方式 •多电源, 电压供电 在一块板子上可能有多电源, 5v, 3.3v, 2.5v, 1.8v, 这些电压都可能存在, 在有A/D, D/A时, 还 要考虑模拟电源, 最好将模拟和数字电源分开。模 拟电源采用DC-DC方式, 为了防止高频干扰, 最好采
可编程性好，有灵活的可编程平台，便于更新算法。
例如：Modem从28.8K升级到33.6K，就是利用程序分 装，将大部分程序存在FLASH中，可用编程方法升级。
目标产品的高性能，对重要技术发展有很大影响。 例子：硬盘技术。
2.ＤＳＰ系统需求分析
１)．建立项目的目标
需求分析的目的就是我们究竟要做什么？ 把要做什
(4).移植
(5).运算量的分析
指标就是多少个 MIPS, 至少要估出一个上限。
3.ＤＳＰ硬件方案选型
1). DSP的实现方式 a. 通用的DSP芯片 b. 专用DSP芯片 c. FPGA d. 存储器等其它方法 例子: 用存储器实现乘法器
2). DSP的周边器件
主要是A/D, D/A,考虑多高的采样频率,
具有“看门狗”的复位电路
2. 时钟电路
DSP提供时钟的最简单、常用的方法是利用DSP芯片内部提供的 时钟振荡电路。在DSP 芯片的引脚Xl 和X2/CLKIN之间接一枚晶 体，如图所示，即可为 DSP产生稳定的时钟信号。但应该注意 的是，时钟电路的走线应尽量地短，以避免产生高频辐射干扰。 另一种更简单可靠的方法是采用成品的晶体振荡器电路。这是 一种厚膜电路，其内部已封装好晶体和电容以及相应的电路， 只需要加上电源，在其输出端就可以得到所需的时钟。用于 DSP系统时，从引脚X2/CLKIN输入时钟信号，引脚X1悬空即可。 电路如图所示。
