数字电路逻辑符号大全

基本逻辑门电路符号

基本逻辑门电路符号1、与逻辑(AND Logic)与逻辑又叫做逻辑乘，下面通过开关的工作状况加以说明与逻辑的运算。

从上图可以看出，当开关有一个断开时，灯泡处于灭的状况，仅当两个开关同时合上时，灯泡才会亮。

于是我们可以将与逻辑的关系速记为：“有0出0,全1出1”。

图(b)列出了两个开关的所有组合，以及与灯泡状况的情况，我们用0表示开关处于断开状况，1表示开关处于合上的状况；同时灯泡的状况用0表示灭，用1表示亮。

图(c)给出了与逻辑门电路符号,该符号表示了两个输入的逻辑关系，&在英文中是AND的速写，如果开关有三个则符号的左边再加上一道线就行了。

逻辑与的关系还可以用表达式的形式表示为:F=A·B上式在不造成误解的情况下可简写为：F=AB。

2、或逻辑(OR Logic)上图(a)为一并联直流电路，当两只开关都处于断开时，其灯泡不会亮；当A,B两个开关中有一个或两个一起合上时，其灯泡就会亮。

如开关合上的状况用1表示，开关断开的状况用0表示；灯泡的状况亮时用1表示，不亮时用0表示，则可列出图(b)所示的真值表。

这种逻辑关系就是通常讲的“或逻辑”，从表中可看出，只要输入A,B两个中有一个为1，则输出为1，否则为0。

所以或逻辑可速记为：“有1出1，全0出0”。

上图(c)为或逻辑门电路符号，后面通常用该符号来表示或逻辑，其方块中的“≥1”表示输入中有一个及一个以上的1，输出就为1。

逻辑或的表示式为：F=A+B3、非逻辑(NOT Logic)非逻辑又常称为反相运算(Inverters)。

下图(a)所示的电路实现的逻辑功能就是非运算的功能，从图上可以看出当开关A合上时，灯泡反而灭；当开关断开时，灯泡才会亮，故其输出F的状况与输入A的状相反。

非运算的逻辑表达式为图(c)给出了非逻辑门电路符号。

>复合逻辑运算在数字系统中，除了与运算、或运算、非运算之外，常常使用的逻辑运算还有一些是通过这三种运算派生出来的运算，这种运算通常称为复合运算，常见的复合运算有：与非、或非、与或非、同或及异或等。

3种基本逻辑门的符号和逻辑关系

3种基本逻辑门的符号和逻辑关系3种基本逻辑门的符号和逻辑关系1. 介绍逻辑门是数字电子电路的基本组成部分，用于执行逻辑运算。

其中最基本的逻辑门包括与门（AND gate）、或门（OR gate）和非门（NOT gate）。

这三种逻辑门分别代表了逻辑运算中的与、或和非关系。

在数字电子电路中，它们被用来执行布尔逻辑运算，控制电子设备的行为。

下面将对这三种基本逻辑门的符号和逻辑关系进行全面评估。

2. 与门（AND gate）与门是最基本的逻辑门之一，它具有两个输入和一个输出。

当且仅当两个输入同时为“1”时，输出才为“1”。

其符号为“∧”，表示逻辑与的关系。

在逻辑电路图中，与门通常用直线和一个弧线组成的图形来表示。

与门的逻辑关系体现了“两者都”的概念，它在逻辑系统中扮演着至关重要的角色。

3. 或门（OR gate）或门也是一种基本的逻辑门，它同样具有两个输入和一个输出。

与门不同的是，或门的输出在任何一个输入为“1”时就为“1”。

其符号为“∨”，表示逻辑或的关系。

在逻辑电路图中，或门通常用一个弧线和一个直线组成的图形来表示。

或门的逻辑关系体现了“其中之一”的概念，它也在逻辑系统中扮演着重要的角色。

4. 非门（NOT gate）非门是最简单的逻辑门，只有一个输入和一个输出。

它的作用是将输入取反，即当输入为“1”时，输出为“0”；当输入为“0”时，输出为“1”。

其符号为“¬”，表示逻辑非的关系。

在逻辑电路图中，非门通常用一个小圆圈来表示。

非门的逻辑关系体现了“相反的”概念，它在逻辑运算中起着至关重要的作用。

5. 总结以上就是对3种基本逻辑门的符号和逻辑关系的全面评估。

与门体现了“两者都”的关系，或门体现了“其中之一”的关系，非门体现了“相反的”关系。

它们在数字电子电路中扮演着不可或缺的角色，通过它们的组合可以实现各种复杂的逻辑运算。

这三种逻辑门的符号和逻辑关系对于理解数字电子电路和逻辑运算有着重要的意义。

基本逻辑门电路符号及口诀

常用的逻辑门电路最基本的门电路是与、或、非门，把它们适当连接可以实现任意复杂的逻辑功能。

用小规模集成电路构成复杂逻辑电路时，最常用的门电路是与（AND）、或（OR）、非（INV BUFF）、恒等（BUFF）、与非（NAND）、或非（NOR）、异或（XOR）。

主要是因为这7种电路既可以完成基本逻辑功能，又具有较强的负载驱动能力，便于完成复杂而又实用的逻辑电路设计。

1.与门与门是一个能够实现逻辑乘运算的、多端输入、单端输出的逻辑电路，逻辑函数式：F = A·B其记忆口诀为：有0出0，全1才1。

2.或门或门是一个能够实现逻辑加运算的多端输入、单端输出的逻辑电路，逻辑函数式：F = A+B其记忆口诀为：有1出1，全0才0。

3.非门实现非逻辑功能的电路称为非门，有时又叫反相缓冲器。

非门只有一个输入端和一个输出端，逻辑函数式是：F =A非非门逻辑符号4.恒等门实现恒等逻辑功能的电路称为恒等门，又叫同相缓冲器。

恒等门只有一个输入端和一个输出端，逻辑函数式是：F = A同相缓冲器和反相缓冲器在数字系统中用于增强信号的驱动能力。

5.与非门与和非的复合运算称为与非运算，逻辑函数式是：F = A.B非其记忆口诀为：有0出1，全1才0。

6.或非门或与非的复合运算称为或非运算，逻辑函数式是：F = A+B非其记忆口诀为：有1出0，全0才1。

7.异或门异或逻辑也是一种广泛应用的复合逻辑，其记忆口诀为：相同出0，不同出1。

逻辑门电路是单片机外围电路运算、控制功能所必需的电路。

在单片机系统中我们经常使用集成逻辑电路（常称为集成电路）。

一片集成逻辑门电路中通常含有若干个逻辑门电路，如7400为4重二输入与非门，即7400内部有4个二输入的与非门。

高速CMOS74HC逻辑系列集成电路具有低功耗、宽工作电压、强抗干扰的特性，是单片机外围通用集成电路的首选系列。

随着单片机内部功能的不断增强和硬件软件化，外部所用的逻辑门电路将越来越少。

(完整word版)数字电路逻辑符号大全

标签：逻辑门符号
逻辑门符号
《逻辑门电路符号图》
逻辑门电路符号图包括与门,或门，非门，同或门,异或门,还有这些门电路的逻辑表达式，1．与逻辑
（1）与逻辑：当决定某一事件的所有条件都具备时,该事件才会发生.
（2）真值表：符号0和1分别表示低电平和高电平，将输入变量可能的取值组合状态及其对应的输出状态列成的表格。

表11。

2 与门真值表
A B Y
000
010
100
111
三态门逻辑符号如下:
E N＝1,＝0，
E N＝0，Y为高阻状态＝1,Y为高阻状态
常用逻辑门电路符号：
与门与非门非门(反相器)
/
或门或非门与或非门
Y=
4、异或逻辑运算（半加运算）
异或运算通常用符号"⊕"表示，其运算规则为：
0⊕0=0 0同0异或，结果为0
0⊕1=1 0同1异或，结果为1
1⊕0=1 1同0异或，结果为1
1⊕1=0 1同1异或，结果为0
即两个逻辑变量相异,输出才为1相同输出为零,只有完全相同的两个字节抑或才会全为零,表示校验
正确.
OC与非门三态与非门
（外接集电极电C="1"，＝0，
阻后) C="0",高阻＝1，高阻
C=1,Y=A ＝0,Y=A
C=0,Y高阻＝1,Y高阻
C=1，＝0，
C=0，Y高阻＝1，Y高阻
系统分类: 消费电子 | 用户分类：专业术语解释 | 来源: 转贴 | 【推荐给朋友】｜【添加到收藏夹】
该用户于2009/2/17 16:14:05编辑过该文章。

基本逻辑门电路符号和口诀

无论多么复杂的单片机电路，都是由若干基本电路单元组成的。

2.2.1 常用的逻辑门电路最基本的门电路是与、或、非门，把它们适当连接可以实现任意复杂的逻辑功能。

用小规模集成电路构成复杂逻辑电路时，最常用的门电路是与（AND）、或（OR）、非（INV BUFF）、恒等（BUFF）、与非（NAND）、或非（NOR）、异或（XOR）。

主要是因为这7种电路既可以完成基本逻辑功能，又具有较强的负载驱动能力，便于完成复杂而又实用的逻辑电路设计。

1.与门与门是一个能够实现逻辑乘运算的、多端输入、单端输出的逻辑电路，逻辑函数式：F=A·B 其记忆口诀为：有0出0，全1才1。

2.或门或门是一个能够实现逻辑加运算的多端输入、单端输出的逻辑电路，逻辑函数式：F=A+B 其记忆口诀为：有1出1，全0才0。

3.非门实现非逻辑功能的电路称为非门，有时又叫反相缓冲器。

非门只有一个输入端和一个输出端，逻辑函数式是：F =A非非门逻辑符号4.恒等门实现恒等逻辑功能的电路称为恒等门，又叫同相缓冲器。

恒等门只有一个输入端和一个输出端，逻辑函数式是：F = A同相缓冲器和反相缓冲器在数字系统中用于增强信号的驱动能力。

5.与非门与和非的复合运算称为与非运算，逻辑函数式是：F = A.B非其记忆口诀为：有0出1，全1才0。

6.或非门或与非的复合运算称为或非运算，逻辑函数式是：F = A+B非其记忆口诀为：有1出0，全0才1。

7.异或门异或逻辑也是一种广泛应用的复合逻辑，其记忆口诀为：相同出0，不同出1。

逻辑门电路是单片机外围电路运算、控制功能所必需的电路。

在单片机系统中我们经常使用集成逻辑电路（常称为集成电路）。

一片集成逻辑门电路中通常含有若干个逻辑门电路，如7400为4重二输入与非门，即7400内部有4个二输入的与非门。

高速CMOS74HC逻辑系列集成电路具有低功耗、宽工作电压、强抗干扰的特性，是单片机外围通用集成电路的首选系列。

7种逻辑门电路的逻辑符号和逻辑表达式

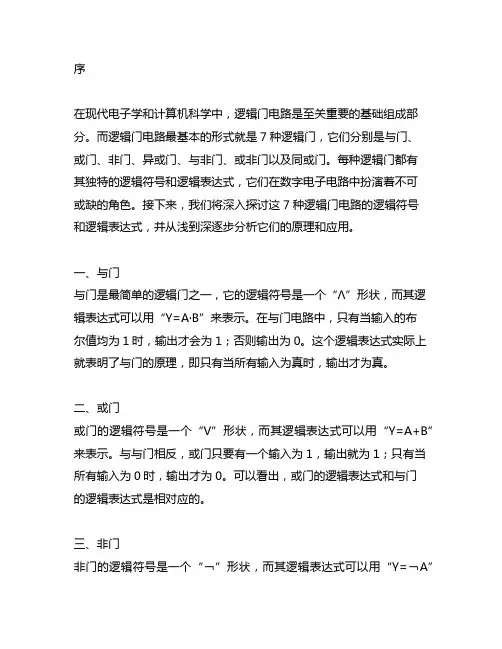

序在现代电子学和计算机科学中，逻辑门电路是至关重要的基础组成部分。

而逻辑门电路最基本的形式就是7种逻辑门，它们分别是与门、或门、非门、异或门、与非门、或非门以及同或门。

每种逻辑门都有其独特的逻辑符号和逻辑表达式，它们在数字电子电路中扮演着不可或缺的角色。

接下来，我们将深入探讨这7种逻辑门电路的逻辑符号和逻辑表达式，并从浅到深逐步分析它们的原理和应用。

一、与门与门是最简单的逻辑门之一，它的逻辑符号是一个“Λ”形状，而其逻辑表达式可以用“Y=A·B”来表示。

在与门电路中，只有当输入的布尔值均为1时，输出才会为1；否则输出为0。

这个逻辑表达式实际上就表明了与门的原理，即只有当所有输入为真时，输出才为真。

二、或门或门的逻辑符号是一个“V”形状，而其逻辑表达式可以用“Y=A+B”来表示。

与与门相反，或门只要有一个输入为1，输出就为1；只有当所有输入为0时，输出才为0。

可以看出，或门的逻辑表达式和与门的逻辑表达式是相对应的。

三、非门非门的逻辑符号是一个“￢”形状，而其逻辑表达式可以用“Y=￢A”来表示。

非门的原理是将输入的布尔值取反，即如果输入为1，则输出为0；如果输入为0，则输出为1。

四、异或门异或门的逻辑符号是一个带有一个加号的“⊕”形状，而其逻辑表达式可以用“Y=A⊕B”来表示。

异或门的原理是只有当输入不同时为1时，输出为1；否则输出为0。

异或门也常被用于比较两个输入是否相等的情况。

五、与非门与非门实际上是与门和非门的组合，其逻辑符号是一个与门后加上一个小圆点的符号，而其逻辑表达式可以用“Y=￢(A·B)”表示。

与非门的原理是先进行与运算，再对结果取反。

六、或非门或非门实际上是或门和非门的组合，其逻辑符号是一个或门后加上一个小圆点的符号，而其逻辑表达式可以用“Y=￢(A+B)”表示。

或非门的原理是先进行或运算，再对结果取反。

七、同或门同或门的逻辑符号是一个带有一个加号和一个横线的“⊙”形状，而其逻辑表达式可以用“Y=￢(A⊕B)”表示。

数字电路逻辑符号大全

标签：逻辑门符号
逻辑门符号
《逻辑门电路符号图》
逻辑门电路符号图包括与门，或门，非门，同或门，异或门，还有这些门电路的逻辑表达式，
1．与逻辑
（1）与逻辑：当决定某一事件的所有条件都具备时，该事件才会发生。

（2）真值表：符号0和1分别表示低电平和高电平，将输入变量可能的取值组合状态及其对应的输出状态列成的表格。

表11.2与门真值表
A B Y
000
010
100
111
三态门逻辑符号如下：
E N＝1，＝0，
E N＝0， Y为高阻状态＝1，Y为高阻状态
常用逻辑门电路符号：
与门与非
门非门（反相器）
/
或门或非
门与或非门
Y=
4、异或逻辑运算（半加运算）
异或运算通常用符号"⊕"表示，其运算规则为：
0⊕0=0 0同0异或，结果为0
0⊕1=1 0同1异或，结果为1
1⊕0=1 1同0异或，结果为1
1⊕1=0 1同1异或，结果为0
即两个逻辑变量相异，输出才为1相同输出为零,只有完全相同的两个字节抑或才会全为零,表示校验正确。

OC与非门三态与非门
（外接集电极电 C="1"，＝0，
阻后） C="0"，高阻＝1，高阻
C=1，Y=A ＝0，Y=A
C=0，Y高阻＝1，Y高阻
C=1，＝0，
C=0，Y高阻＝1，Y高阻
系统分类: 消费电子 | 用户分类: 专业术语解释 | 来源: 转贴 | 【推荐给朋友】 | 【添加到收藏夹】
该用户于2009/2/17 16:14:05编辑过该文章。

基本逻辑门电路符号和口诀

无论多么复杂的单片机电路，都是由若干基本电路单元组成的。

2.2.1 常用的逻辑门电路最基本的门电路是与、或、非门，把它们适当连接可以实现任意复杂的逻辑功能。

用小规模集成电路构成复杂逻辑电路时，最常用的门电路是与（AND）、或（OR）、非（INV BUFF）、恒等（BUFF）、与非（NAND）、或非（NOR）、异或（XOR）。

主要是因为这7种电路既可以完成基本逻辑功能，又具有较强的负载驱动能力，便于完成复杂而又实用的逻辑电路设计。

1.与门与门是一个能够实现逻辑乘运算的、多端输入、单端输出的逻辑电路，逻辑函数式：F=A·B 其记忆口诀为：有0出0，全1才1。

2.或门或门是一个能够实现逻辑加运算的多端输入、单端输出的逻辑电路，逻辑函数式：F=A+B 其记忆口诀为：有1出1，全0才0。

3.非门实现非逻辑功能的电路称为非门，有时又叫反相缓冲器。

非门只有一个输入端和一个输出端，逻辑函数式是：F =A非非门逻辑符号4.恒等门实现恒等逻辑功能的电路称为恒等门，又叫同相缓冲器。

恒等门只有一个输入端和一个输出端，逻辑函数式是：F = A同相缓冲器和反相缓冲器在数字系统中用于增强信号的驱动能力。

5.与非门与和非的复合运算称为与非运算，逻辑函数式是：F = A.B非其记忆口诀为：有0出1，全1才0。

6.或非门或与非的复合运算称为或非运算，逻辑函数式是：F = A+B非其记忆口诀为：有1出0，全0才1。

7.异或门异或逻辑也是一种广泛应用的复合逻辑，其记忆口诀为：相同出0，不同出1。

逻辑门电路是单片机外围电路运算、控制功能所必需的电路。

在单片机系统中我们经常使用集成逻辑电路（常称为集成电路）。

一片集成逻辑门电路中通常含有若干个逻辑门电路，如7400为4重二输入与非门，即7400内部有4个二输入的与非门。

高速CMOS74HC逻辑系列集成电路具有低功耗、宽工作电压、强抗干扰的特性，是单片机外围通用集成电路的首选系列。

实用文库汇编之基本逻辑门电路符号-各种逻辑门的电路符号

*实用文库汇编之基本逻辑门电路符号1、与逻辑(AND Logic)与逻辑又叫做逻辑乘，下面通过开关的工作状况加以说明与逻辑的运算。

*从上图可以看出，当开关有一个断开时，灯泡处于灭的状况，仅当两个开关同时合上时，灯泡才会亮。

于是我们可以将与逻辑的关系速记为：“有0出0,全1出1”。

图(b)列出了两个开关的所有组合，以及与灯泡状况的情况，我们用0表示开关处于断开状况，1表示开关处于合上的状况；同时灯泡的状况用0表示灭，用1表示亮。

图(c)给出了与逻辑门电路符号,该符号表示了两个输入的逻辑关系，&在英文中是AND的速写，如果开关有三个则符号的左边再加上一道线就行了。

逻辑与的关系还可以用表达式的形式表示为:F=A·B上式在不造成误解的情况下可简写为：F=AB。

2、或逻辑(OR Logic)上图(a)为一并联直流电路，当两只开关都处于断开时，其灯泡不会亮；当A,B两个开关中有一个或两个一起合上时，其灯泡就会亮。

如开关合上的状况用1表示，开关断开的状况用0表示；灯泡的状况亮时用1表示，不亮时用0表示，则可列出图(b)所示的真值表。

这种逻辑关系就是通常讲的“或逻辑”，从表中可看出，只要输入A,B两个中有一个为1，则输出为1，否则为0。

所以或逻辑可速记为：“有1出1，全0出0”。

上图(c)为或逻辑门电路符号，后面通常用该符号来表示或逻辑，其方块中的“≥1”表示输入中有一个及一个以上的1，输出就为1。

逻辑或的表示式为：F=A+B3、非逻辑(NOT Logic)非逻辑又常称为反相运算(Inverters)。

下图(a)所示的电路实现的逻辑功能就是非运算的功能，从图上可以看出当开关A合上时，灯泡反而灭；当开关断开时，灯泡才会亮，故其输出F的状况与输入A的状相反。

非运算的逻辑表达式为图(c)给出了非逻辑门电路符号。

>复合逻辑运算在数字系统中，除了与运算、或运算、非运算之外，常常使用的逻辑运算还有一些是通过这三种运算派生出来的运算，这种运算通常称为复合运算，常见的复合运算有：与非、或非、与或非、同或及异或等。

数字电路中最基本的三种逻辑运算

数字电路是一种用来处理数字信号的电路，它由逻辑门组成，可以实现各种逻辑运算。

在数字电路中，最基本的三种逻辑运算分别是与运算、或运算和非运算。

本文将对这三种逻辑运算进行详细介绍，以帮助读者更好地理解数字电路的基本原理和运作方式。

1. 与运算与运算是指在两个信号同时为高电平时，输出为高电平；否则输出为低电平。

在数字电路中，与运算通常由与门来实现。

与门有两个输入端和一个输出端，只有在两个输入端同时为高电平时，输出端才会输出高电平。

与门的逻辑符号通常表示为“∧”。

2. 或运算或运算是指在两个信号中至少有一个为高电平时，输出为高电平；只有在两个输入端同时为低电平时，输出端才会输出低电平。

在数字电路中，或运算通常由或门来实现。

或门同样有两个输入端和一个输出端，只要两个输入端中至少有一个为高电平，输出端就会输出高电平。

或门的逻辑符号通常表示为“∨”。

3. 非运算非运算是指将输入信号取反，即如果输入信号为低电平，则输出为高电平；如果输入信号为高电平，则输出为低电平。

在数字电路中，非运算通常由非门来实现。

非门只有一个输入端和一个输出端，其输出信号与输入信号相反。

非门的逻辑符号通常表示为“¬”。

通过这三种最基本的逻辑运算，数字电路可以实现各种复杂的逻辑功能。

通过组合多个与门、或门和非门，可以构建出加法器、减法器、乘法器、除法器等各种算术逻辑单元，从而实现数字信号的加减乘除运算。

这三种逻辑运算的组合还可以实现逻辑判断、比较、选择等功能，为数字系统的设计和实现提供了基础。

数字电路中的与运算、或运算和非运算是最基本的逻辑运算，它们是数字电路的基石。

通过这三种逻辑运算，我们可以实现各种复杂的数字逻辑功能，从而构建出功能强大的数字系统。

希望本文对读者理解数字电路和逻辑运算有所帮助，谢谢阅读！上文中我们已经介绍了数字电路中最基本的三种逻辑运算，接下来我们将继续探讨这些逻辑运算在数字电路中的应用以及它们的扩展。

4. 异或运算异或运算是指在两个信号不输出为高电平；两个输入端相同时输出为低电平。

基本逻辑门电路符号和口诀【最新资料】

无论多么复杂的单片机电路，都是由若干基本电路单元组成的。

2.2.1 常用的逻辑门电路最基本的门电路是与、或、非门，把它们适当连接可以实现任意复杂的逻辑功能。

用小规模集成电路构成复杂逻辑电路时，最常用的门电路是与（AND）、或（OR）、非（INV BUFF）、恒等（BUFF）、与非（NAND）、或非（NOR）、异或（XOR）。

主要是因为这7种电路既可以完成基本逻辑功能，又具有较强的负载驱动能力，便于完成复杂而又实用的逻辑电路设计。

1.与门与门是一个能够实现逻辑乘运算的、多端输入、单端输出的逻辑电路，逻辑函数式：F = A·B其记忆口诀为：有0出0，全1才1。

2.或门或门是一个能够实现逻辑加运算的多端输入、单端输出的逻辑电路，逻辑函数式：F = A+B其记忆口诀为：有1出1，全0才0。

3.非门实现非逻辑功能的电路称为非门，有时又叫反相缓冲器。

非门只有一个输入端和一个输出端，逻辑函数式是：F =A非非门逻辑符号4.恒等门实现恒等逻辑功能的电路称为恒等门，又叫同相缓冲器。

恒等门只有一个输入端和一个输出端，逻辑函数式是：F = A同相缓冲器和反相缓冲器在数字系统中用于增强信号的驱动能力。

5.与非门与和非的复合运算称为与非运算，逻辑函数式是：F = A.B非其记忆口诀为：有0出1，全1才0。

6.或非门或与非的复合运算称为或非运算，逻辑函数式是：F = A+B非其记忆口诀为：有1出0，全0才1。

7.异或门异或逻辑也是一种广泛应用的复合逻辑，其记忆口诀为：相同出0，不同出1。

逻辑门电路是单片机外围电路运算、控制功能所必需的电路。

在单片机系统中我们经常使用集成逻辑电路（常称为集成电路）。

一片集成逻辑门电路中通常含有若干个逻辑门电路，如7400为4重二输入与非门，即7400内部有4个二输入的与非门。

高速CMOS74HC逻辑系列集成电路具有低功耗、宽工作电压、强抗干扰的特性，是单片机外围通用集成电路的首选系列。

基本逻辑门电路符号和口诀

无论多么复杂的单片机电路，都是由若干基本电路单元组成的。

2.2.1 常用的逻辑门电路最基本的门电路是与、或、非门，把它们适当连接可以实现任意复杂的逻辑功能。

用小规模集成电路构成复杂逻辑电路时，最常用的门电路是与（AND）、或（OR）、非（INV BUFF）、恒等（BUFF）、与非（NAND）、或非（NOR）、异或（XOR）。

主要是因为这7种电路既可以完成基本逻辑功能，又具有较强的负载驱动能力，便于完成复杂而又实用的逻辑电路设计。

1.与门与门是一个能够实现逻辑乘运算的、多端输入、单端输出的逻辑电路，逻辑函数式：F = A·B 其记忆口诀为：有0出0，全1才1。

2.或门或门是一个能够实现逻辑加运算的多端输入、单端输出的逻辑电路，逻辑函数式：F = A+B其记忆口诀为：有1出1，全0才0。

3.xx实现非逻辑功能的电路称为xx，有时又叫反相缓冲器。

xx 只有一个输入端和一个输出端，逻辑函数式是：F =A非xx逻辑符号4.恒等门实现恒等逻辑功能的电路称为恒等门，又叫同相缓冲器。

恒等门只有一个输入端和一个输出端，逻辑函数式是：F = A同相缓冲器和反相缓冲器在数字系统中用于增强信号的驱动能力。

5.与xx与和非的复合运算称为与非运算，逻辑函数式是：F = A.B 非其记忆口诀为：有0出1，全1才0。

6.或xx或与非的复合运算称为或非运算，逻辑函数式是：F = A+B非其记忆口诀为：有1出0，全0才1。

7.异或门异或逻辑也是一种广泛应用的复合逻辑，其记忆口诀为：相同出0，不同出1。

逻辑门电路是单片机外围电路运算、控制功能所必需的电路。

在单片机系统中我们经常使用集成逻辑电路（常称为集成电路）。

一片集成逻辑门电路中通常含有若干个逻辑门电路，如7400为4重二输入与xx，即7400内部有4个二输入的与xx。

高速CMOS74HC逻辑系列集成电路具有低功耗、宽工作电压、强抗干扰的特性，是单片机外围通用集成电路的首选系列。

数字电路图符号

电流表 PA 电压表 PV 有功电度表 PJ 无功电度表 PJR 频率表 PF 相位表 PPA 最大需量表(负荷监控仪) PM 功率因数表 PPF 有功功率表 PW 无功功率表 PR 无功电流表 PAR声信号 HA 光信号 HS 指示灯 HL 红色灯 HR 绿色灯 HG 黄色灯 HY 蓝色灯 HB 白色灯 HW连接片 XB 插头 XP 插座 XS 端子板 XT 电线,电缆,母线 W 直流母线 WB 插接式(馈电)母线 WIB电力分支线 WP 照明分支线 WL 应急照明分支线 WE 电力干线 WPM 照明干线 WLM 应急照明干线 WEM滑触线 WT 合闸小母线 WCL 控制小母线 WC 信号小母线 WS 闪光小母线 WF 事故音响小母线 WFS预告音响小母线 WPS 电压小母线 WV 事故照明小母线 WELM 避雷器 F 熔断器 FU 快速熔断器 FTF跌落式熔断器 FF 限压保护器件 FV电容器 C 电力电容器 CE 正转按钮 SBF 反转按钮 SBR 停止按钮 SBS 紧急按钮 SBE 试验按钮 SBT复位按钮 SR 限位开关 SQ 接近开关 SQP 手动控制开关 SH 时间控制开关 SK 液位控制开关 SL湿度控制开关 SM 压力控制开关 SP 速度控制开关 SS 吗温度控制开关,辅助开关 ST 电压表切换开关 SV 电流表切换开关 SA整流器 U 可控硅整流器 UR 控制电路有电源的整流器 VC 变频器 UF 变流器 UC 逆变器 UI电动机 M 异步电动机 MA 同步电动机 MS 直流电动机 MD 绕线转子感应电动机 MW 鼠笼型电动机 MC电动阀 YM 电磁阀 YV 防火阀 YF 排烟阀 YS 电磁锁 YL 跳闸线圈 YT 合闸线圈 YC 气动执行器 YPA,YA电动执行器 YE发热器件(电加热) FH 照明灯(发光器件) EL 空气调节器 EV 电加热器加热元件 EE 感应线圈,电抗器 L励磁线圈 LF 消弧线圈 LA 滤波电容器 LL 电阻器,变阻器 R 电位器 RP 热敏电阻 RT 光敏电阻 RL压敏电阻 RPS 接地电阻 RG 放电电阻 RD 启动变阻器 RS 频敏变阻器 RF 限流电阻器 RC光电池,热电传感器 B 压力变换器 BP 温度变换器 BT 速度变换器 BV 时间测量传感器 BT1,BK液位测量传感器 BL 温度测量传感器 BH,BM原网址：/blog/static/240871352009013102330562/电路图常用符号电子设备中有各种各样的图。

数字电路逻辑符号大全

标签：逻辑门符号逻辑门符号《逻辑门电路符号图》逻辑门电路符号图包括与门，或门，非门，同或门，异或门，还有这些门电路的逻辑表达式，1与逻辑(1)与逻辑：当决定某一事件的所有条件都具备时，该事件才会发生。

(2)真值表：符号0和1分别表示低电平和高电平，将输入变量可能的取值组合状态及其对应的输出状态列成的表格。

表11.2 与门真值表AB Y000010100111三态门逻辑符号如下：E N =〔，尸m 如启0, r =E N = 0, Y为高阻状态A y与非非门（反相器）>1 &>1Y-A>1或门门或非与或非门=1, 丫为高阻状态与门门常用逻辑门电路符号:¥ ■/ +召 Y =A+B阻后一） C="0",高阻 :=1，高阻Y-AGB4、异或逻辑运算（半加运算）异或运算通常用符号"㊉"表示，其运算规则为:0㊉0=0 0同0异或，结果为 00㊉1 = 1 0同1异或，结果为11㊉0=1 1同0异或，结果为11㊉仁0 1同1异或，结果为0（外接集电极电C="1",Y-AB^CD =1 A B即两个逻辑变量相异，输出才为 1相同输岀为零，只有完全相同的两个字节抑或才会全为零表示校验正确。

OC 与非门三态与非门A B A B Cc uC=1 , Y=A C=0 , Y 高阻C=0 , Y 高阻系统分类：消费电子|用户分类：专业术语解释|来源：转贴| 友】|【添加到收藏夹】该用户于2009/2/17 16:14:05 编辑过该文章=0, Y=AC=1 , Y ~A Y ~A【推荐给朋。

[全]数字电路--主从触发器

数字电路--主从触发器
1．电路、逻辑符号
结论：CP=1时，从触发器被封锁，由R、S的状态决定主触发器的状态，当CP=0时，主触发器被封锁，从触发器接受主触发器的状态。

三、JK触发器
一次变化——在CP = 1期间，主触发器只能翻转一次，以后不论J、K状态如何改变，也不可能再翻转的现象。

主从JK触发器存在“一次变化现象”，抗干扰能力较差。

工作原理：
1）CP = 0时，G3、G4、G7、G8被封锁，JK值不起作用，触发器维持原态不变，Q = 0、非Q= 1；
2）CP 由0变1时，Q = 0，Q3 = Q5 = 0，非Q= = 1，触发器维持原态不变；
3）CP = 1时，Q4= 1，则Q = 0，Q3 = Q5 = 0，非Q== 1，触发器维持原态不变；
4）CP 由1变0时，则Q = 1，Q5 = 1，= 0，触发器翻转。

在CP=0、CP由“0”变“1”、CP=1期间，输入信号均不起作用，触发器维持原状态不变。

只有当CP信号由“1”变“0”时，触发器状态才发生相应的变化。

由于在CP下降沿到来后，G3、G4的输出都为0，因此G5、G6的输出状
态在CP下降沿前的任何时刻只与J、K端的状态和Q、的状态有关，即能随J、K的变化而变化。

所以边沿JK触发器不会发生一次变化现象。
