落球法测液体 粘滞系数
落球法测量粘滞系数
01
02
03
绘制粘滞系数（h）-温度（T）曲线
估算间接测量不确定度
实验中误差来源的分析
数据处理
预写实验报告
复习实验步骤
作业
！
CLICK HERE TO ADD A TITLE
单击此处添加文本具体内容
演讲人姓名
这是1个一阶线性微分方程，其通解为：
(A1)
(A2)
(A3)
由（6）式可计算平衡时间。 若钢球直径为10-3m，代入钢球的密度r，蓖麻油的密度r0及40 ºC时蓖麻油的粘度h = 0.231 Pa·s，可得此时的平衡速度约为v0 = 0.016 m/s，平衡时间约为t0 = 0.013 s。 平衡距离L小于平衡速度与平衡时间的乘积，在我们的实验条件下，小于1mm，基本可认为小球进入液体后就达到了平衡速度
1.落球法测定液体的粘度
02
式中d为小球直径
式中r为小球密度，r0为液体密度。由（3）式可解出粘度h的表达式:
(3)
(4)
本实验中，小球在直径为D的玻璃管中下落，液体在各方向无限广阔的条件不满足，（4）式可修正为
(5)
落球法变温粘度测量仪
01
秒表
02
水平仪
03
开放式PID温控实验仪 温控实验仪包含水箱，水泵，加热器，控制及显 示电路等部分
粘滞系数的误差传递函数
壹
贰
小球的密度r
（7.8±0.1）×103 Kg/m3
蓖麻油的密度r0
（0.95±0.01）×103 Kg/m3
玻璃管直径D
（2.0±0.1）×10-2 m
小球直径d
（1.00±0.02）×10-3 m
太原地区重力 加速度g
落球法测量液体粘滞系数
落球法测量液体粘滞系数 Revised by BLUE on the afternoon of December 12,2020.落球法测量液体粘滞系数各种实际液体具有不同程度的粘滞性，当液体流动时，平行于流动方向的各层流体速度都不相同，即存在着相对滑动，于是在各层之间就有摩擦力产生，这一摩擦力称为粘滞力，它的方向平行于接触面，其大小与速度梯度及接触面积成正比，比例系数η称为粘度，它是表征液体粘滞性强弱的重要参数。
液体的粘滞性的测量是非常重要的，例如，现代医学发现，许多心血管疾病都与血液粘度的变化有关，血液粘度的增大会使流入人体器官和组织的血流量减少，血液流速减缓，使人体处于供血和供氧不足的状态，这可能引起多种心脑血管疾病和其他许多身体不适症状。
因此，测量血粘度的大小是检查人体血液健康的重要标志之一。
又如，石油在封闭管道中长距离输送时，其输运特性与粘滞性密切相关，因而在设计管道前，必须测量被输石油的粘度。
测量液体粘度有多种方法，本实验所采用的落球法是一种绝对法测量液体的粘度。
如果一小球在粘滞液体中铅直下落，由于附着于球面的液层与周围其他液层之间存在着相对运动，因此小球受到粘滞阻力，它的大小与小球下落的速度有关。
当小球作匀速运动时，测出小球下落的速度，就可以计算出液体的粘度。
【实验目的】1．学习用激光光电传感器测量时间和物体运动速度的实验方法2．用斯托克斯公式采用落球法测量油的粘滞系数（粘度）3．观测落球法测量液体粘滞系数的实验条件是否满足，必要时进行修正。
【实验原理】1．当金属小球在粘性液体中下落时，它受到三个铅直方向的力：小球的重力ρ（V是小球体积，ρ是液体mg（m为小球质量）、液体作用于小球的浮力gV密度）和粘滞阻力F（其方向与小球运动方向相反）。
如果液体无限深广，在小球下落速度v较小情况下，有=6rvFπη（1）上式称为斯托克斯公式，其中r 是小球的半径；η称为液体的粘度，其单位是s Pa ⋅。
落球法测液体粘滞系数的研究
表1 落球法测量蓖麻油粘度系数实验数据
d /mm
d 2
/mm
D /mm
D 2
/mm
h /mm
L /mm
t /s
1
2.52
2
2.48
3
2.50
平均值
2.50
1.26
60.82
30.41
295.0
160.0
9.63
1.24
60.62
30.31
297.0
160.0
9.60
1.25
60.80
30.40
296.0
Science and Technology Innovation Herald
速 能 够 和 汽 车发 动 机 所 对应 转 速 相匹配，如 此 才 能 确 保 燃油利用效率得以进一步提升。经验丰富的驾驶人员，还 会 依 照不同的路 况信息，确定合 理的 行驶 速率，尽可能 地 避免出现紧急刹车问题，尽可能地确保汽车的发动机装置 能够一直处在最优的转速空间之中。结合作者实际经验， 通常在市内正常交通条件下驾驶车辆，一般将速度设定在 60km/h相对较为适宜。 2.2 适宜的时机进行换挡操作
实验11落球法测量液体的粘滞系数
福建农林大学物理实验要求及原始数据表格实验11落球法测量液体的粘滞系数专业___________________学号___________________姓名___________________一、预习要点1.落球法测定粘滞系数的基本原理是什么？2.表示粘滞阻力的斯托克斯公式受到怎样的局限？实验中如何修正？二、实验内容使用变温粘度仪测定不同温度下蓖麻油的粘滞系数。
三、实验注意事项1.控温时间至少保证10分钟以上，从而使得样品温度与加热水温一致；2.调节样品管的铅直，尽量保证小球沿样品管中心下落；3.测量过程中，尽量避免对液体的扰动；4.从0刻线开始，小球每下落5cm计时一次，计时要眼明手快，保证视线与管壁刻线水平。
5.为保证数据的一致性，选用唯一的小球进行实验，完成实验后，将小球保存于样品管中的蓖麻油里，防止氧化，以备下次实验使用。
四、原始数据记录表格组号________ 同组人姓名____________________ 成绩__________ 教师签字_______________温度每上升5°C左右测量一次，依照室温情况，测量范围可以在20°C ~55°C间任意选择，但40°C必做。
五、数据处理要求1.计算出不同温度条件下小球下落的速度及蓖麻油的粘滞系数，结果填入表格中，保留三位有效数字；2.用坐标纸画出蓖麻油粘滞系数与温度的关系曲线；3.依照书本的理论值，求出40°C时蓖麻油粘滞系数的相对误差，并分析引起误差的原因。
1福建农林大学物理实验要求及原始数据表格六、数据处理注意事项1.画图时，粘滞系数 为纵坐标，温度T为横坐标，作一条平滑的曲线；2.相对误差保留二位有效数字。
七、思考题1.落球法为什么只适用于测量粘滞系数较高的液体？2.为什么落球要在圆筒中心轴线垂直下落？如果不满足该条件，会导致测量值偏大还是偏小？2。
【精品】落球法测量液体的粘滞系数
【精品】落球法测量液体的粘滞系数液体的粘滞系数是指单位面积上两层流体在相对运动时所受到的剪切应力的比值，也就是黏性的量度。
在工业、生产和科学研究等领域中，液体的粘滞系数是一个非常重要的参数。
在化学、药品、民用和环保领域中，测定液体的粘滞系数会直接影响到液体的使用和品质。
通过落球法测量液体粘滞系数的方法已经被广泛应用于实际生产和实验研究中。
接下来将详细介绍落球法测量液体粘滞系数的原理、步骤和注意事项。
1.实验原理落球法是通过测量液体对采用特定顺序掉落的球的阻力大小，来推导出液体的粘滞系数，也称为斯托克斯法。
当液体中的一个球在受力平衡下自由落下时，其滑动阻力与重力相等，此时运动的速度达到稳定状态即恒速状态。
斯托克斯公式如下：F=6πηrv其中，F是球所受的阻力，η是流体粘度，r是球半径，v是球的降速度。
所以，液体粘度可以根据公式推算而得。
2.实验步骤2.1 器材准备实验器材准备如下：称量器、物理天平、万能架、滑动卡尺、测定液体、掉球器、支架灵敏度等。
2.2 实验前准备确定采用哪一种球进行实验，并注意该球的重量、半径和密度等参数，并确保球表面必须光滑。
将掉落器的底部设定为垂直于测量板并与水平面相等，并确保测量板的温度稳定。
取一定量的液体，将其转移至规定的容器中，在容器中保留足够的空间让球自由下落。
①将测定液体倒入容器中，确保液面高度超过掉落球轨道的最低位置。
注意，要等待液体温度稳定。
②仔细地沿着轨道掉落球。
③随后根据滑动卡尺得到球的降落距离。
④重复上述实验，至少取3次实验结果，以得到更为准确的粘滞系数。
3.注意事项①实验中必须确保液体温度稳定，并在测量前等待液体温度稳定。
②球表面必须光滑，以确保实验的准确性。
③实验室环境应尽可能减少干扰因素。
④在实验中，控制液体的落球速度必须稳定。
4.实验数据处理通过上述实验步骤所获得的数据，可以根据斯托克斯公式计算液体粘着力值。
如果实验数值有误差，可以通过多次实验，并对数据进行平均数计算，以获得更准确的结果。
落球法测量液体粘滞系数

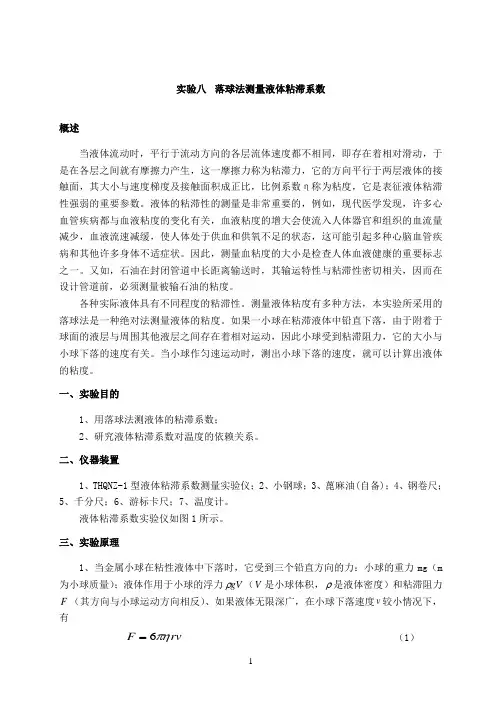

实验八落球法测量液体粘滞系数概述当液体流动时，平行于流动方向的各层流体速度都不相同，即存在着相对滑动，于是在各层之间就有摩擦力产生，这一摩擦力称为粘滞力，它的方向平行于两层液体的接触面，其大小与速度梯度及接触面积成正比，比例系数η称为粘度，它是表征液体粘滞性强弱的重要参数。
液体的粘滞性的测量是非常重要的，例如，现代医学发现，许多心血管疾病都与血液粘度的变化有关，血液粘度的增大会使流入人体器官和组织的血流量减少，血液流速减缓，使人体处于供血和供氧不足的状态，这可能引起多种心脑血管疾病和其他许多身体不适症状。
因此，测量血粘度的大小是检查人体血液健康的重要标志之一。
又如，石油在封闭管道中长距离输送时，其输运特性与粘滞性密切相关，因而在设计管道前，必须测量被输石油的粘度。
各种实际液体具有不同程度的粘滞性。
测量液体粘度有多种方法，本实验所采用的落球法是一种绝对法测量液体的粘度。
如果一小球在粘滞液体中铅直下落，由于附着于球面的液层与周围其他液层之间存在着相对运动，因此小球受到粘滞阻力，它的大小与小球下落的速度有关。
当小球作匀速运动时，测出小球下落的速度，就可以计算出液体的粘度。
一、实验目的1、用落球法测液体的粘滞系数；2、研究液体粘滞系数对温度的依赖关系。
二、仪器装置1、THQNZ-1型液体粘滞系数测量实验仪；2、小钢球；3、蓖麻油(自备)；4、钢卷尺；5、千分尺；6、游标卡尺；7、温度计。
液体粘滞系数实验仪如图1所示。
三、实验原理1、当金属小球在粘性液体中下落时，它受到三个铅直方向的力：小球的重力mg（mρ（V是小球体积，ρ是液体密度）和粘滞阻力为小球质量）；液体作用于小球的浮力gVF（其方向与小球运动方向相反）、如果液体无限深广，在小球下落速度v较小情况下，有=（1）6Fπηrv上式称为斯托克斯公式，其中r 是小球的半径；η称为液体的粘度，其单位是s Pa ⋅。
小球开始下落时，由于速度尚小，所以阻力也不大；但随着下落速度的增大，阻力也随之增大、最后，三个力达到平衡，即vr gV mg πηρ6+=于是，小球作匀速直线运动，由上式可得：vrgV m πρη6)(-=令小球的直径为d ，并用3'6m d πρ=，v l t =，2r d =代入上式得ltgd 18)(2'ρρη-=（2） 其中'ρ为小球材料的密度，l 为小球匀速下落的距离，t 为小球下落l 距离所用的时间。
《医用物理》落球法测定液体的粘滞系数实验
1υπρηr g V m 6)(排-=2d r =tl =υ实验三落球法测定液体的粘滞系数【实验目的】（1）掌握用落球法测定液体粘滞系数的原理和方法。
（2）学会使用电子天平，并会称量固体、液体密度。
（3）用落球法实验仪测定液体实时温度下的粘滞系数。
【实验仪器】落球法粘滞系数测定仪，激光光电计时仪，电子天平，砝码，2mm 小钢球，蓖麻油，米尺，千分尺，电子秒表，电子温度计等。
【实验原理】当金属小球在粘滞性液体中铅直下落时，由于附着于球面的液层与周围其他液层之间存在着相对运动，因此小球受到粘滞阻力，它的大小与小球下落的速度有关。
如果液体无限深广，在小球下落速度υ较小的情况下斯托克斯给出：6f r πηυ=（1）式中：r 是小球的半径，υ是小球下落的速度；η为液体的粘度，单位是s Pa ⋅。
如图（一）所示，小球在液体中下落时受到三个竖直方向的力：小球的重力G =mg （m 为小球的质量）；液体作用于小球的浮力F =排gV ρ(V 是小球的体积，ρ是液体的密度)；粘滞阻力6f r πηυ=（其方向与小球运动方向相反）；D 为量筒直径，H 为量筒中液体高度。
小球开始下落时，由于速度尚小，所以阻力f 也不大；但随着下落速度的增大，阻力也随之增大。
最后三个力达到平衡，即r gV mg πηυρ6+=排，于是，小球做匀速直线运动。
由上式可得：令小球的直径为d ，并用，代入上式得ρπ'=36d m2)6.11)(4.21(18)(2HdD d l tgd ++-'=ρρηlt gd 18)(2ρρη-'=ltgd 18)(2ρρη-'=)6.11)(4.21(1Hd D d ++（2）式中，ρ'为小钢球的密度，l 为小球匀速下落的距离（即两激光束之间的距离），t 为小球下落l 距离所用的时间。
实验时，待测液体盛于量筒中，如图（一）所示，不能满足无限深广的条件。
实验证明，若小球沿筒的中心轴线下降，式（2）需要做如下修正方能符合实际情况：•式中，D 为量筒直径，H 为量筒中液体高度。
用落球法测定液体的粘滞系数
1 3 d ( 0 )g=3 dv0 6
粘滞系数
( 0 ) gd 2 ( 0 ) gd 2 = 18v0 18v(1 2.4d / D)
式中：钢球的密度 蓖麻油的密度 重力加速度
7.87 10 Kg m
3
-3
0 (0.96 ~ 0.97) 10 Kg m
L vi ti
2 i
(m ) s
-1
( 0 ) gd i 18vi (1 2.4di / D)
3.测量结果
(P ) a s (P ) a s
相对误差
1 5 i 5 i 1 标 100%
标
0
(标：T C时的粘滞系数）
3
-3
g=9.797m -2 s
圆形容器的内直径。 小球的直径。 小球下落时的速度。
D: d:
v:
【实验内容及步骤】
1.数据记录表格
直径
mm 1
D
2
3
x
ti / s vi / ms1 i / Pa s di D
d1 d2 d3 d4 d5
2。数据处理
各小球下落的速度： 各小球计算的粘滞系数：
:
dv F S dz 粘滞系数（单位 P a s
）
2.运动小球所受的粘滞力
f 3 dv
小球在液体中所受的合力为：
-——斯托克斯公式
F mg B f Vg 0 Vg 3 dv
当
F 0时，小球以速度 v0
匀速下落，即：
Vg 0 Vg=3 dv0
实验4.12
【实验目的】
用落球法测定液体的粘滞系数
1.观察小球在液体中的下落过程，了解液体的内摩擦现象； 2.掌握用落球法测定液体粘滞系数的原理和方法； 3.掌握秒表、密度计等基本测量仪器的使用方法。 【实验仪器】 游标卡尺、螺旋测微器、米尺、秒表、小球、温度计。 【实验原理】 1.粘滞定律
实验6 落球法测液体的粘滞系数
实验6 落球法测液体的粘滞系数
落球法是用于测量液体粘滞系数的一种常见的实验方法。
它的主要原理是球体穿过液
体时，就可以测量液体的粘滞系数。
实验过程是将一个经验值圆柱形体，如铝筒，悬挂在小钢筋上方。
筒子高度为悬挂筋
的长度减去筒子长度，即可保证实验中运动的稳定性。
接着用密封容器，装入一定量的液体，调整液体温度，然后将测试体放入空气中，调整测试体的质量以保证正确的落球运动
轨道。
将测试体放入液体中，以给定的速度开始落球，记录落球的时间同时做好安全措施，以免测试过程中造成安全事故。
落球过程应尽量控制好高度和液体的温度。
测量完毕后对实验数据进行计算处理，得出液体的粘滞系数。
实验结果受多种因素的
影响，如液体粘度、液体厚度、皮带高度等，因此改变以上参数即可改变实验结果，也可
以得出正确的粘滞系数数据。
落球法测量液体的粘滞系数是简单可行的，节省金钱和精力，也有很高的准确性和稳
定性。
但同时还需要考虑一些安全因素，如防止落球设备造成危险，以及保证实验精度和
效率，避免因参数的不足而使实验结果变得不准确的情况发生。
实验13 落球法测量液体的粘滞系数
实验4 落球法测量液体的粘滞系数液体粘滞系数又叫内摩擦系数或粘度，是描述流体内摩擦力性质的一个重要物理量，它表征流体反抗形变的能力，只有在流体内存在相对运动时才表现出来。
液体在管道中的传输、机械润滑油的选择、物体在液体中的运动等与都与液体的粘滞系数有关。
液体粘滞系数可用落球法，毛细管法，转筒法等测量方法，其中落球法适用于测量粘滞系数（以下简称η）较高的液体。
η的大小取决于液体的性质与温度，温度升高η值将迅速减小。
如蓖麻油在室温附近温度改变1℃时η值改变约10%。
因此，测定液体在不同温度η值才有意义，欲准确测量液体的粘滞系数，必须精确控制液体温度。
1 [实验目的]1.1 观察液体的内摩擦现象，学会用落球法测量不同温度下蓖麻油的粘滞系数。
1.2 了解PID 温度控制的原理。
1.3练习用停表计时，用螺旋测微器测直径。
2 [实验仪器]变温粘度仪，ZKY-PID 温控实验仪，停表，螺旋测微计，钢球若干。
3 [仪器介绍]3.1落球法变温粘度仪变温粘度仪的外型如图11-1所示。
待测液体装在细长的样品管中，能使液体温度较快的与加热温达到平衡，样品管壁上有刻度线，便于测量小球下落的距离。
样品管外的加热水套连接到温控仪，通过热循环水加热样品。
底座下有调节螺钉，用于调节样品管的铅直。
3.2开放式PID 温控实验仪温控实验仪包含水箱，水泵，加热器，控制及显示电路等部分。
温控试验仪内置微处理器，带有液晶显示屏，具有操作菜单化，能根据实验对象选择PID 参数以达到最佳控制，能显示温控过程的温度变化曲线和功率变化曲线及温度和功率的实际值，能存储温度及功率变化曲线，控制精度高等特点。
开机后，水泵开始运转，显示屏显示操作菜单，可选择工作方式输入序号及室温，设定温度及PID 参数使用▲▼键选择项目，▲▼键设定参数，按确认键进入下一屏，按返回键返回上一屏。
进入测量界面后，屏幕上方的数据栏从左至右依次显示序号，设定温度，初始温度，当前温度，当前功率，调节时间等参数。
落球法测定液体不同温度的粘滞系数
实验三 落球法测定液体不同温度的粘滞系数当液体内各部分之间有相对运动时，接触面之间存在内摩擦力，阻碍液体的相对运动，这种性质称为液体的粘滞性，液体的内摩擦力称为粘滞力。
粘滞力的大小与接触面面积以及接触面处的速度梯度成正比，比例系数η称为粘滞系数(或粘度)。
对液体粘滞性的研究在流体力学，化学化工，医疗，水利等领域都有广泛的应用，例如在用管道输送液体时要根据输送液体的流量，压力差，输送距离及液体粘滞系数，设计输送管道的口径。
测量液体粘滞系数可用落球法，毛细管法，转筒法等方法，其中落球法适用于测量粘滞系数较大的液体。
粘滞系数的大小取决于液体的性质与温度。
温度升高，粘滞系数将迅速减小。
例如对于蓖麻油，在室温附近温度改变1˚C ，粘滞系数改变约10%。
因此，测定液体在不同温度的粘滞系数有很大的实际意义，欲准确测量液体的粘滞系数，必须精确控制液体温度。
实验目的1、用落球法测量不同温度下蓖麻油的粘滞系数2、了解PID 温度控制的原理实验原理1、落球法测定液体的粘滞系数在稳定流动的液体中，存在液体之间存在相互作用的粘滞力。
实验证明：若以液层垂直的方向作为x 轴方向，则相邻两个流层之间的内磨擦力f 与所取流层的面积S 及流层间速度的空间变化率d v /d x 的乘积成正比：S d d f xvη= (3-1) 其中η称为液体的滞粘系数，它决定液体的性质和温度。
粘滞性随着温度升高而减小。
如果液体是无限广延的，液体的粘滞性较大，小球的半径很小，且在运动不产生旋涡。
根据斯托克斯定律，小球受到的粘滞力f 为：v r f ⋅⋅⋅=ηπ6 (3-2)式中η称为液体的滞粘系数，r 为小球半径，ν为小球运动的速度。
若小球在无限广延的液体中下落，受到的粘滞力为f ，重力为ρVg ，这里V 为小球的体积，ρ与ρ0分别为小球和液体的密度，g 为重力加速度。
小球开始下降时速度较小，相应的粘滞力也较小小球作加速运动。
随着速度的增加，粘滞力也增加，最后球的重力、浮力及粘滞力三力达到平衡，小球作匀速运动，此时的速度ν0称为收尾速度。
5.落球法测量液体粘滞系数
液体粘滞系数的测量（落球法）在工业生产和科学研究中（如流体的传输、液压传动、机器润滑、船舶制造、化学原料及医学等方面）常常需要知道液体的粘滞系数。
测定液体粘滞系数的方法有多种，落球法（也称斯托克斯Stokes 法）是最基本的一种。
它是利用液体对固体的摩擦阻力来确定粘滞系数的，可用来测量粘滞系数较大的液体。
【实验目的】1. 观察液体的内摩擦现象，根据斯托克斯公式用落球法测量液体的粘滞系数；2. 掌握激光光电计时仪的使用方法；3. 了解雷诺数与斯托克斯公式的修正数； 4．掌握用落球法测粘滞系数的原理和方法； 5．测定当时温度下变压器油的粘滞系数。
【实验前准备】1.自学斯托克斯公式及雷诺数；2.粗略阅读讲义，了解大致的实验过程；3.认真阅读讲义，明确实验原理，写出自己设计的实验方案；4.再次阅读讲义，提出自己的疑问或可能的其他实验方案，如下落时间还有其他方法测量吗等；5.进一步熟悉并掌握某些测量器具的用法（如游标卡尺、螺旋测微计、秒表等）。
6.设计实验数据记录表格；7.复习不确定度计算方法并推导出本实验要用的不确定计算公式。
【自学资料】1． 如何定义粘滞力（内摩擦力）？粘滞系数取决于什么？ 当液体稳定流动时，流速不同的各流层之间所产生的层面切线方向的作用力即为粘滞力（或称内摩擦力）。
其大小与流层的面积成正比，与速度的梯度成正比，即： dxdvS F ⋅⋅=η (1) 式中比例系数η即为该液体的粘滞系数。
粘滞系数决定于液体的性质和温度。
2． 实验依据的主要定律是什么？它需要什么条件？ 主要依据斯托克斯定律，即半径为r 的圆球，以速度v 在粘滞系数为η的液体中运动时，圆球所受液体的粘滞阻力大小为：rv F πη6= (2) 它要求液体是无限广延的且无旋涡产生。
3． 实验的简要原理是什么？圆球在液体中下落时，受到重力、浮力和粘滞阻力的作用，由斯托克斯定律知粘滞阻力与圆球的下落速度成正比，当粘滞阻力与液体的浮力之和等于重力时，圆球所受合外力为零，圆球此后将以收尾速度匀速下落。
落球法测液体 粘滞系数
mg
8
如何判断小球下落匀速状态？
9
H
1/v 1/vm
*
*
*
*
d/D
10
3、总结与思考
落球法测量液体粘滞系数总结：
1、一定温度T下，小球在不同管径液体中下落同样高度
下落速度v；
不同
2、通过外推法
小球的收尾速度vm。
m V g
3dv m
思考：什么样的液体适合用落球法来测量粘滞系数？
η 与液体的温度关系密切，当温度上升时，η 迅
速下降。
3
4
空气浮力
液体粘滞力
5
液体的粘滞性与粘滞系数
各种实际液体具有不同程度的粘滞性，当液体流动时 ，具有不同速度的各层流体之间，存在着相对滑动，于是 在各层之间就有摩擦力产生，这一摩擦力称内摩擦力或粘 滞力，它的方向平行于接触面而与流动方向相反，其大小 与速度梯度成正比、与接触面积成正比，比例系数η 称 为粘滞系数。
11
f 粘滞 3 dv
-----斯托克斯定律
7
1、本实验的设计思想 当金属小球在无限深广粘滞性液体中下 落时，在铅直方向其受力如图所示。当三力平 衡时，小球做匀速直线运动，速度为vm 。由受力分析可得
mg gV f粘滞
f 粘滞 3 dv
f 粘滞
内容导航
什么是液体粘滞系数
落球法测量原理
总结与思考
2
1、什么是液体粘滞系数
各种实际液体具有不同程度的粘滞性，当液体流 动时，具有不同速度的各层流体之间，存在着相 对滑动，于是在各层之间就有摩擦力产生，这一 摩擦力称内摩擦力或粘滞力，它的方向平行于接 触面而与流动方向相反，其大小与速度梯度成正 比、与接触面积成正比，比例系数η 称为粘滞系 数。
落球法测量液体粘滞系数
落球法测量液体粘滞系数
落球法是一种常用的测量液体粘滞系数的方法。
该方法基于斯托克斯定律，通过测量液滴或球体在流体中自由下落的速度来计算粘滞系数。
测量过程中，首先选择一个球体，并将其从一定高度释放在待测液体中。
当球体下落时间可以观察到时，利用装置和计时器记录液滴或球体下落的时间。
根据斯托克斯定律，下落速度与液体粘滞系数、球体半径和重力加速度之间存在关系：
V = (2/9) * (ρ- ρ_0) * g * R^2 / η
其中，V为下落速度，ρ为球体的密度，ρ_0为液体的密度，g为重力加速度，R 为球体半径，η为待测液体的粘滞系数。
通过多次测量不同球体或液滴的下落时间，可以获得不同下落速度的数据，然后利用上述关系式计算液体粘滞系数。
需要注意的是，在测量过程中需要保证实验条件的稳定性，包括温度、液体浓度等。
另外，为了提高测量的准确性，可以进行多次测量并求平均值。
总之，落球法是一种比较简单、常用的测量液体粘滞系数的方法，适用于大部分粘滞液体的测量。
落球法测液体粘滞系数实验的研究
落球法测液体粘滞系数实验的研究落球法，又称斯托克斯法，是一种测量流体粘滞系数的方法。
该方法基于斯托克斯定律，即当流体作用于一个小球时，小球在流体中的速度与小球的直径、流体的粘滞系数和流体密度有关。
根据这个定律，可以通过测量小球在流体中下落的速度，来计算出流体的粘滞系数。
下面，本文将围绕落球法测液体粘滞系数实验展开研究探讨，分步骤阐述实验方法。
1. 实验准备：准备材料：一个透明的长方体玻璃槽、一台电子天平、一瓶甘油、一根玻璃棒、一个直径为1cm左右小球（如陶瓷球或金属球）。
2. 实验步骤：（1）将透明玻璃槽排放在水平平台上，并通过电子天平测量其重量。
（2）将槽中加入甘油，直到液体的高度超过小球至少三倍或更高。
需注意，加入液体时应尽量避免产生气泡。
（3）通过玻璃棒轻轻地搅拌液体，使其溶解均匀。
（4）取出一个清洁的小球，用电子天平测量其重量。
（5）将小球悬挂在玻璃棒的一端，并将其缓慢地放入槽中。
待小球彻底沉入槽中后，启动计时器并记录下小球下降的时间。
（6）重复以上步骤多次，取得不同的时间数据。
取得的时间数据应尽可能接近。
（7）计算甘油的粘滞系数：根据斯托克斯定律，当小球下降速度恒定时，下降速度与粘滞系数和小球直径成正比，与液体密度成反比。
因此，可以利用下降速度计算出液体的粘滞系数，公式如下：粘滞系数=2/9*小球密度/（液体密度-小球密度）*小球半径^2*下降速度。
3. 实验注意事项：（1）实验时，应注意避免产生气泡，否则会影响实验结果；（2）搅拌液体时，应注意力度，不要搅拌过度，否则会对实验结果造成影响；（3）实验数据应尽可能多次重复，保证数据的准确性；（4）实验后应将玻璃槽和小球清洗干净，以便下次使用。
综上所述，落球法测液体粘滞系数实验是一种简单、直观的实验方法，可以用来测量不同液体的粘滞系数。
通过实验，我们可以深入了解粘滞系数的概念和应用，并了解到实验过程中需要注意的一些问题。
实验4落球法测量液体的粘滞系数
实验4 落球法测量液体的粘滞系数液体粘滞系数又叫内摩擦系数或粘度，是描述流体内摩擦力性质的一个重要物理量，它表征流体反抗形变的能力，只有在流体内存在相对运动时才表现出来。
液体在管道中的传输、机械润滑油的选择、物体在液体中的运动等与都与液体的粘滞系数有关。
液体粘滞系数可用落球法，毛细管法，转筒法等测量方法，其中落球法适用于测量粘滞系数（以下简称η）较高的液体。
η的大小取决于液体的性质与温度，温度升高η值将迅速减小。
如蓖麻油在室温附近温度改变1℃时η值改变约10%。
因此，测定液体在不同温度η值才有意义，欲准确测量液体的粘滞系数，必须精确控制液体温度。
1 [实验目的]1.1 观察液体的内摩擦现象，学会用落球法测量不同温度下蓖麻油的粘滞系数。
1.2 了解PID 温度控制的原理。
1.3练习用停表计时，用螺旋测微器测直径。
2 [实验仪器]变温粘度仪，ZKY-PID 温控实验仪，停表，螺旋测微计，钢球若干。
3 [仪器介绍]3.1落球法变温粘度仪变温粘度仪的外型如图11-1所示。
待测液体装在细长的样品管中，能使液体温度较快的与加热温达到平衡，样品管壁上有刻度线，便于测量小球下落的距离。
样品管外的加热水套连接到温控仪，通过热循环水加热样品。
底座下有调节螺钉，用于调节样品管的铅直。
3.2开放式PID 温控实验仪温控实验仪包含水箱，水泵，加热器，控制及显示电路等部分。
温控试验仪内置微处理器，带有液晶显示屏，具有操作菜单化，能根据实验对象选择PID 参数以达到最佳控制，能显示温控过程的温度变化曲线和功率变化曲线及温度和功率的实际值，能存储温度及功率变化曲线，控制精度高等特点。
开机后，水泵开始运转，显示屏显示操作菜单，可选择工作方式输入序号及室温，设定温度及PID 参数使用▲▼键选择项目，▲▼键设定参数，按确认键进入下一屏，按返回键返回上一屏。
进入测量界面后，屏幕上方的数据栏从左至右依次显示序号，设定温度，初始温度，当前温度，当前功率，调节时间等参数。
用落球法测液体的粘滞系数
（3）
m d3
6 v L
t
（4）
rd 2
式中，ρ为小球材料的密度，L为小球匀速下落的 距离，t为小球下落距离L所用的时间。
实验时，待测液体盛于容器中，故不能满 足无限深广的条件，实验证明上式应该进行修正。
测量表达式为：
( 液 )gd 2t
1
18L
(1 2.4 d )
051977 贺鹏
传统方法的介绍
当金属小球在粘性液体中下落时
受 到
小球的重力mg
三
fF v
个
铅 直
液体作用于小球的浮力fmg方ຫໍສະໝຸດ 向的粘滞阻力F
力
（其方向与小球运动方向相反）。
如果液体无限深广，在小球下落速度较小的 情况下，有：
F 6vr （1）
上式称为斯托克斯公式，式中，η为液体的粘滞系 数，单位是Pa•S，r为小球的半径。
小球开始下落时，由于速度尚小，所以阻力不 大，但是随着下落速度的增大，阻力也随之增大。
最后，三个力达到平衡，即：
mg 液 gV 6rv (2)
于是小球开始作匀速直线运动
由（2）式可得：
(m V液 )g 6vr
令小球的直径为d，可得：
( 液 )gd 2t
D
式中D为容器的内径。
测量仪器
FD-VM-2
落球法粘滞系数测定仪
激光发射器 激光接收器
蓖麻油
激光光电计 时仪
背景知识
粘滞系数又称动力粘度，和运动粘度、相对粘度和条 件粘度一起均是反映流体粘性阻力大小的指标。不同 流体具有不同的粘滞系数，粘度一般与压强的关系不 甚显著，随温度的升高而降低。测量液体粘滞系数的 方法有落球法、转筒法、阻尼振动法。此外，常用的 粘度计还包括毛细管式、锥板式、超声波式以及恩式 粘度计。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
数。
η与液体的温度关系密切，当温度上升时，η迅
速下降。
精品课件
3
精品课件
4
空气浮力
液体粘滞力
精品课件
5
液体的粘滞性与粘滞系数
各种实际液体具有不同程度的粘滞性，当液体流
动时，具有不同速度的各层流体之间，存在着相对滑动，
于是在各层之间就有摩擦力产生，这一摩擦力称内摩擦力
精品课件
9
H
1/件
**
d/D
10
3、总结与思考
落球法测量液体粘滞系数总结：
✓ 1、一定温度T下，小球在不同管径液体中下落同样高度
不同下落速度v；
✓ 2、通过外推法
小球的收尾速度vm。
mVg
3dvm
思考：什么样的液体适合用落球法来测量粘滞系数？
精品课件
11
或粘滞力，它的方向平行于接触面而与流动方向相反，其
大小与速度梯度成正比、与接触面积成正比，比例系数η
称为粘滞系数。
f粘滞
dv dx
S
η与液体的温度关系密切，当温度上升时，η迅速下降
。粘滞系数的单位： Pas
精品课件
6
问题的提出：
若给你一种液体 你怎样来测得它的粘滞系数
实验原理
一个小球在静止的液体中下落时，如果液体是无 限深广的，小球的半径和小球在液体中的下落速度均较小 ，且运动过程中不产生涡旋：
f粘滞 3 dv -----斯托克斯定 律
精品课件
7
1、本实验的设计思想
当金属小球在无限深广粘滞性液体中 下落时，在铅直方向其受力如图所示。当三力
平衡时，小球做匀速直线运动，速度为vm
。由受力分析可得
mg gV f粘滞
f粘滞 3dv
H
f粘滞 N1
f浮力
l
mVg
3dvm
mg N2
精品课件
8
如何判断小球下落匀速状态？
落球法测液体粘滞系数
精品课件
内容导航
什么是液体粘滞系数 落球法测量原理 总结与思考
精品课件
2
1、什么是液体粘滞系数
各种实际液体具有不同程度的粘滞性，当液体流 动时，具有不同速度的各层流体之间，存在着相 对滑动，于是在各层之间就有摩擦力产生，这一 摩擦力称内摩擦力或粘滞力，它的方向平行于接 触面而与流动方向相反，其大小与速度梯度成正
