焊接工艺性试验
钢筋焊接工艺性试验方案
成都地铁3号线二三期工程土建3标钢筋焊接试验方案编制__________________审核__________________审批__________________中铁上海工程局集团有限公司目录一、工程概况二、试验目的三、编制依据四、施工准备五、操作工艺六、抽样检查七、钢筋电弧焊质量标准八、施工注意事项九、附件钢筋搭接焊工艺性试验方案一、工程概况：本标段施工包含东升站、迎春桥站。
东升站是3号线二期工程的第四座车站，车站位于藏卫北路与三强西路交叉路口下方，车站沿藏卫路南北向布置于道路中央。
车站为地下两层11m岛式站台车站，采用单柱双跨地下现浇框架结构，拟采用明挖法施工；迎春桥站是成都地铁三号线二期中间站，迎春桥站位于藏卫路北一段与星空路一段交叉口西南侧，沿藏卫路北一段大致呈西南、东北向布置。
本站为地下两层单柱双跨岛式车站，右线起点里程为YDK7+874.300，终点里程为YDK8+141.500，左线起点里程为ZDK7+904.500，终点里程为ZDK8+141.500。
本站有效站台中心里程为YDK8+073.500。
二、试验目的：（1）通过焊接工艺性试验确定钢筋电弧焊的各项焊接参数，确保现场钢筋焊接质量；（2）通过焊接工艺性试验并结合现场实际施工情况，选择合适的焊接形式。
三、编制依据：（1）、《焊接接头弯曲试验方法》GB/T 2653-2008；（2）、《钢筋焊接及验收规程》JGJ18-2012；（3）、《混凝土结构工程施工质量验收规范》GB 50204-2015；（4）、《钢筋焊接接头试验方法标准》JGJ/T 27-2001 （5）、《四川省建设工程质量检测管理规定》四、施工准备：1、机械设备电弧焊的主要设备是ZX6-500直流弧焊机。
其各种参数见下表一：2、人员配置：电弧焊主要人员：焊工1名、试验人员1名、试验协作工1名、安全员1名、电工1名、钢筋加工2名。
3、材料（1）钢筋：采用安钢集团信阳钢铁有限责任公司生产的热轧带肋HRB400EΦ20，钢筋出厂质量证明书、钢筋牌号齐全，钢筋物理性能复检合格；（2）焊条：按照《钢筋焊接及验收规程》JGJ18-2012的有关规定，焊条采用E55xx型。
钢筋焊接工艺试验报告
项目钢筋焊接工艺性能试验报告施工单位：监理单位：杭州信达投资咨询估价监理有限公司项目监理部年月日目录第1章工程概况及专业工程特点 (1)1.1 工程概况 (1)1.2 编制依据 (1)1.3本工程钢筋焊接情况特点 (2)第2章钢筋电弧焊工艺性能试验要求 (4)2.1 试验目的 (4)2.2 施工准备 (4)2.3 操作工艺： (5)2.4 电弧焊焊接工艺性试验结论 (8)第3章钢筋电渣压力焊工艺性能试验要求 (9)3.1 试验目的 (9)3.2 施工准备 (9)3.3 操作工艺： (10)3.4 电渣压力焊焊接工艺性试验结论 (12)第4章钢筋闪光对焊（箍筋闪光对焊）工艺性能试验要求 (13)4.1 试验目的 (13)4.2 施工准备 (13)4.3 操作工艺： (14)4.4 电弧焊焊接工艺性试验结论 (17)第1章工程概况及专业工程特点1.1 工程概况工程名称：项目位置：建设单位（代建单位）：设计单位：施工单位：勘察单位：监理单位：杭州信达投资咨询估价监理有限公司工程规模：（含建筑面积（市政工程为造价）、结构形式、抗震等级等情况）1.2 编制依据本工程设计图纸本工程合同文件：监理合同、施工合同本工程施工组织设计/施工方案本工程《材料见证取样计划》《钢筋焊接及验收规程》 JGJ18-2012《钢筋混凝土用钢第2部分热轧带肋钢筋》 GB1499.2-2007《钢筋混凝土用钢第1部分热轧光圆钢筋》 GB1499.1-2008《钢筋焊接接头试验方法标准》 JGJ/T 27-2014《混凝土结构工程施工质量验收规范》 GB50204-2015《混凝土结构工程施工规范》 GB50666-2011《钢结构工程施工规范》 GB50755-2012《钢结构焊接规范》 GB50661-20111.3本工程钢筋焊接情况特点1.3.1 本工程设计采用的钢筋牌号与规格序号钢筋牌号钢筋直径（mm）使用部位/用途1 □ HPB3002 □ HRB335 □ HRB335E3 □ HRB400 □ HRB400E4 □ HRB500 □ HRB500E1.3.2 本工程计划采用的钢筋焊接方式序号焊接方法接头形式规范允许的适用范围钢筋牌号钢筋直径（mm）1 闪光对焊HPB300HRB335 HRB335EHRB400 HRB400EHRB500 HRB500E8-228-408-408-402 箍筋闪光对焊HPB300HRB335 HRB335EHRB400 HRB400EHRB500 HRB500E6-186-186-186-183电弧搭接焊（双面焊、单面焊）HPB300HRB335 HRB335EHRB400 HRB400EHRB500 HRB500E10-2210-4010-4010-324 电渣压力焊HPB300HRB335 HRB335EHRB400 HRB400EHRB500 HRB500E12-2212-3212-3212-32备注：1.电弧焊含焊条电弧焊和二氧化碳砌体保护电弧焊。
钢筋焊接工艺试验报告 (1)
项目钢筋焊接工艺性能试验报告施工单位：监理单位：杭州信达投资咨询估价监理有限公司项目监理部年月日目录第1章工程概况及专业工程特点工程概况工程名称：项目位置：建设单位（代建单位）：设计单位：施工单位：勘察单位：监理单位：杭州信达投资咨询估价监理有限公司工程规模：（含建筑面积（市政工程为造价）、结构形式、抗震等级等情况）编制依据本工程设计图纸本工程合同文件：监理合同、施工合同本工程施工组织设计/施工方案本工程《材料见证取样计划》《钢筋焊接及验收规程》 JGJ18-2012《钢筋混凝土用钢第2部分热轧带肋钢筋》《钢筋混凝土用钢第1部分热轧光圆钢筋》《钢筋焊接接头试验方法标准》 JGJ/T 27-2014《混凝土结构工程施工质量验收规范》 GB50204-2015《混凝土结构工程施工规范》 GB50666-2011《钢结构工程施工规范》 GB50755-2012《钢结构焊接规范》 GB50661-2011本工程钢筋焊接情况特点本工程设计采用的钢筋牌号与规格本工程计划采用的钢筋焊接方式各钢筋牌号，规范允许采用的电弧焊焊条情况第2章钢筋电弧焊工艺性能试验要求钢筋焊条电弧焊是以焊条为一极，钢筋为另一极，利用焊接电流通过产生的电弧热进行焊接的一种熔焊方法。
本工艺具有不需特殊设备，操作工艺简单，技术易于掌握，可用于各种形状钢筋和工作场所焊接，质量可靠，施工费用较低等优点。
试验目的（1）通过焊接工艺性试验确定钢筋电弧焊的各项焊接参数，确保现场钢筋焊接质量。
（2）通过焊接工艺性试验并结合现场实际施工情况，选择合适的焊接形式。
施工准备机械设备电弧焊的主要设备是交流电焊机。
其各种参数见下表：人员配置：电弧焊主要人员：焊工名、安全员1名、电工1名、钢筋加工6名。
见证取样人员：监理人员1名。
焊接试验送检测机构检测，由项目监理机构现场见证取样检测材料（1）钢筋：采用公司生产的 mm、牌号为的钢筋，钢筋质保资料抄件、质量证明书、原材料见证取样检测报告齐全。
焊接工艺性试验
附件1
钢筋焊接工艺检查信息单委托编号：
附件2 表一钢筋焊接接头工艺检查汇报
委托编号：检查编号：
校核：检查：
表二
钢筋焊接接头工艺检查汇报
委托编号：检查编号：
校核：检查：
表三
钢筋焊接接头工艺检查汇报
委托编号：检查编号：
校核：检查：
表四
钢筋焊接接头工艺检查汇报
委托编号：检查编号：
校核：检查：
表五
钢筋焊接接头工艺检查汇报
委托编号：检查编号：
校核：检查：
附件3
闪光对焊工艺试验记录
焊工签字：项目技术负责人签字：附件4
电渣压力焊工艺试验记录
焊工签字：项目技术负责人签字：
附件5
电弧焊工艺试验记录
焊工签字：项目技术负责人签字：。
焊接工艺试验报告
焊接工艺试验报告
1. 试验目的
本焊接工艺试验报告旨在分析和评估不同焊接工艺对焊接质量的影响，为选择最佳的焊接工艺提供依据。
2. 试验方法
我们选择了三种常用的焊接工艺进行比较和评估，包括：电弧焊、气体保护焊和激光焊。
对于每种焊接工艺，我们设置了相同的焊接参数和焊接材料，并进行了如下试验：
- 焊接接头强度测试：对焊接接头进行力学强度测试，评估焊接接头的强度和可靠性。
- 焊缝检测：采用无损检测方法，对焊缝进行检测，评估焊接质量和缺陷情况。
- 金属显微组织分析：对焊接区域进行金属显微组织分析，观察焊接工艺对材料微观结构的影响。
3. 试验结果
根据我们的试验结果，我们得出了以下结论：
- 电弧焊：在接头强度方面表现良好，但焊缝质量一般。
金属显微组织分析显示，焊接区域有明显的热影响区，微观结构变化较大。
- 气体保护焊：接头强度较高，焊缝质量良好。
金属显微组织分析显示，焊接区域热影响较小，保持了原材料的微观结构。
- 激光焊：接头强度较高，焊缝质量优秀。
金属显微组织分析显示，焊接区域热影响极小，与原材料的微观结构几乎无差异。
4. 结论
在本次焊接工艺试验中，我们发现气体保护焊和激光焊是两种表现出色的焊接工艺。
它们在接头强度和焊缝质量方面表现优秀，并且对材料的微观结构影响较小。
根据实际需求，选择适用的焊接工艺可以提高焊接质量和效率。
总体而言，本次试验为选择焊接工艺提供了有力的参考，但具体选择仍需综合考虑实际应用要求、材料特性和生产条件等因素。

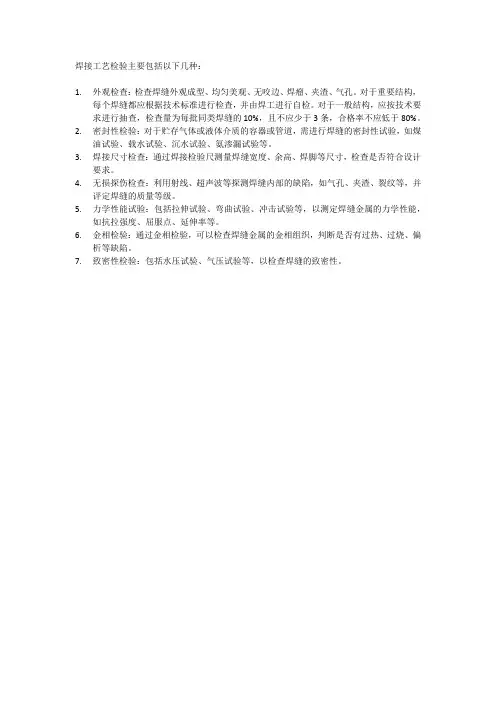

焊接工艺检验
焊接工艺检验主要包括以下几种：
1.外观检查：检查焊缝外观成型、均匀美观、无咬边、焊瘤、夹渣、气孔。
对于重要结构，
每个焊缝都应根据技术标准进行检查，并由焊工进行自检。
对于一般结构，应按技术要求进行抽查，检查量为每批同类焊缝的10%，且不应少于3条，合格率不应低于80%。
2.密封性检验：对于贮存气体或液体介质的容器或管道，需进行焊缝的密封性试验，如煤
油试验、载水试验、沉水试验、氨渗漏试验等。
3.焊接尺寸检查：通过焊接检验尺测量焊缝宽度、余高、焊脚等尺寸，检查是否符合设计
要求。
4.无损探伤检查：利用射线、超声波等探测焊缝内部的缺陷，如气孔、夹渣、裂纹等，并
评定焊缝的质量等级。
5.力学性能试验：包括拉伸试验、弯曲试验、冲击试验等，以测定焊缝金属的力学性能，
如抗拉强度、屈服点、延伸率等。
6.金相检验：通过金相检验，可以检查焊缝金属的金相组织，判断是否有过热、过烧、偏
析等缺陷。
7.致密性检验：包括水压试验、气压试验等，以检查焊缝的致密性。
钢筋焊接工艺性试验方案
钢筋焊接工艺性试验方案一、试验目的1.评估不同焊接参数对焊接接头性能的影响；2.确定最佳的焊接参数和工艺流程；3.提供可靠的数据支持和指导，保证焊接接头的质量和安全性。
二、试验对象试验对象为普通碳钢（Q235）钢筋。
三、试验方法1.焊接设备：使用适宜的电弧焊焊接机进行试验，保证焊接设备和电源的稳定性；2.材料准备：选择典型的Q235钢筋材料，进行备样和试验前的准备；3.焊缝准备：采用V形形式的坡口，断面尺寸为焊缝宽度2-2.5倍，深度为焊缝厚度的1.5-2倍；4.焊接参数：确定初步的焊接参数范围，包括电流、电压、焊接速度等，并进行逐步调整；5.焊接试验：进行不同参数组合的焊接试验，包括焊接接头数目、焊接角度、焊接位置等；6.焊接检测：对焊接试样进行外观检测、尺寸检测、强度测试和断裂形态观察；7.数据分析：根据试验结果进行数据分析，评估不同参数下的焊接性能；8.结果总结：总结试验结果，得出最佳的焊接参数和工艺流程。
四、试验过程1.钢筋材料选择及备样：选择典型的Q235钢筋材料，并进行备样、标记和编号；2.焊缝准备：采用V形形式的坡口，按要求进行坡口的清理和预处理；3.焊接参数设定：确定初步的焊接参数范围，包括电流、电压、焊接速度等，并进行逐步调整；4.焊接试验：按照不同参数组合进行焊接试验，包括焊接接头数目、焊接角度、焊接位置等；5.焊接检测：对焊接试样进行外观检测、尺寸检测、强度测试和断裂形态观察；6.数据分析与结果总结：根据试验结果进行数据分析，得出最佳的焊接参数和工艺流程；7.结果报告：编写试验结果报告，记录试验过程、数据分析和结论。
五、试验结果分析根据试验结果进行数据分析和比较，评估不同参数下焊接接头的性能，主要包括以下几个方面：1.强度评估：通过焊接接头的抗拉强度、屈服强度和剪切强度等参数来评估焊缝的强度性能；2.外观质量评估：评估焊接接头的焊缝外观质量，如焊缝的均匀性、几何形态和表面质量等；3.焊接变形评估：评估焊接接头的变形情况，如焊接接头的缩短、收缩和变形等；4.断裂评估：观察焊接试样的断裂形态，了解焊接接头的断裂机理和性能。
钢筋焊接工艺性试验报告
建筑工程项目钢筋焊接工艺试验报告承包单位：xx监理单位：xx2015年6月20日DXSJZGL目录1、钢筋电弧焊工艺性试验报告2、钢筋强度和最大力下总伸长率试验报告3、产品质量证明书4、钢筋焊接接头试验报告5、电焊工操作证书6、钢筋电弧焊接作业指导书钢筋电弧焊工艺性试验报告电弧焊是利用弧焊机使焊条与焊件之间产生电弧，熔化焊条与焊件的金属，凝固后形成焊接接头。
本工艺具有不需特殊设备，操作工艺简单，技术易于掌握，可用于各种形状钢筋和工作场所焊接，质量可靠，施工费用较低等优点。
一、指导依据：1、混凝土施工质量验收规范GB50204-2002（2010版）2、钢筋焊接及验收规程JGJ 18-20123、钢筋混凝土用钢第2部分热轧带肋钢筋GB1499.2-20074、钢筋焊接接头试验方法标准JGJ/T 27-20015、金属材料拉伸试验第1部分:室温试验方法GB/T 228.1-20106、金属材料弯曲试验方法GB/T 232-2010二、试验目的：（1）通过焊接工艺性试验确定钢筋电弧焊的各项焊接参数，确保现场钢筋焊接质量；（2）通过焊接工艺性试验并结合现场实际施工情况，选择合适的焊接形式。
本次试验确定的连接施工工艺及参数适用于本项目工程内所有混凝土的钢筋焊接连接制作安装施工。
三、试验准备：1、机械设备电弧焊的主要设备是ZX6-500直流弧焊机。
其各种参数见下表：2、人员配置：电弧焊主要人员：焊工1名、试验人员1名、安全员1名、电工1名、钢筋加工2名。
3、材料（1）钢筋：采用酒钢集团钢铁股份有限公司生产的热轧带肋HRB400，钢筋出厂质量证明书、钢筋牌号齐全。
（2）焊条：牌号应符合设计要求，并应按焊条说明书的要求进行烘焙后使用（焊接前一般在250～300℃烘箱内烘干），如设计无规定时，可按下表选用。
钢筋电弧焊焊条型号四、操作工艺：工艺流程：检查机械设备→选择焊接参数→试焊作模拟试件→送试→确定焊接参数→施焊→质量检验钢筋电弧焊分帮条焊、搭接焊、坡口焊和熔槽四种接头形式，本工艺性试验采用HRB400（不同型号钢筋）搭接焊。
焊接工艺试验方案
焊接工艺试验方案本文档旨在提供一个焊接工艺试验方案，以评估焊接材料和工艺的适应性、可靠性和质量控制。
焊接工艺试验是确保产品质量和持续改进焊接工艺的重要环节之一。
本方案将涵盖试验的目标、试验方法、试验步骤和数据分析等内容。
1. 试验目标本次焊接工艺试验旨在评估以下几个方面：1.焊接材料的选择和适应性。
2.焊接工艺的可行性和质量控制。
3.评估焊接接头的力学性能和金属结构。
2. 试验方法和工具本次试验将采用以下方法和工具：•焊接材料：选择符合要求的焊接材料，包括焊丝和焊剂等。
•焊接设备：使用合适的焊接设备，包括焊接电源、焊接枪和气体保护装置等。
•试样制备：根据要求制备合适的试样，包括焊接接头和金属基材等。
•试验设备：使用适当的试验设备，包括拉伸试验机和金相显微镜等。
•数据收集和分析：记录试验过程中的数据，并进行数据分析。
3. 试验步骤本次焊接工艺试验将按照以下步骤进行：步骤一：准备工作1.确认试验所需的焊接材料和设备是否齐全。
2.检查焊接设备是否正常工作，并进行必要的校准。
步骤二：试样制备1.根据试验要求制备合适的试样，包括焊接接头和金属基材等。
2.根据试验设备的要求，对试样进行必要的处理和加工。
步骤三：焊接工艺试验1.根据焊接工艺要求，进行有效的气体保护和预热等操作。
2.进行焊接试验，确保焊透并得到合适的焊缝质量。
3.根据试验要求，调整焊接参数，以探索最佳的焊接工艺。
步骤四：试验数据分析1.对焊接接头进行力学性能测试，包括拉伸强度和延伸率等指标。
2.根据试验结果，进行数据分析，评估焊接工艺的可靠性和接头的质量。
步骤五：报告撰写根据试验结果和数据分析，撰写试验报告，包括试验目的、方法、步骤和结果等内容，并提出改进建议和经验总结。
4. 试验安全注意事项在进行焊接工艺试验时，需注意以下安全事项：1.确保操作人员对焊接设备和工艺有充分的了解和培训。
2.采取必要的防护措施，如戴焊接面罩和手套等。
3.确保试验环境通风良好，以避免有害气体的积聚。
钢结构施工中的焊接工艺检验
钢结构施工中的焊接工艺检验钢结构施工中的焊接工艺检验是确保焊接质量和工程安全的重要环节。
焊接工艺检验旨在验证焊接工艺规程的可行性，以及焊缝的质量是否符合指定要求。
本文将就钢结构施工中的焊接工艺检验进行探讨。
一、焊接工艺规程焊接工艺规程是实施焊接工作的指导文件，其中包含了焊接过程的各个步骤、参数和要求。
焊接工艺规程的编制应参考国家有关标准和规范，并结合具体项目要求进行制定。
焊接工艺规程中需要包括的内容有焊接材料、预热温度、焊接电流、电压、焊接速度等。
二、焊接工艺试验焊接工艺试验是验证焊接工艺规程可行性的关键步骤。
试验前需确定试验对象，焊接试材应与实际工程材料相同或相似。
焊接工艺试验的项目通常包括焊接接头的外观质量、熔合情况、焊缝形貌、焊缝强度等检验项目。
在焊接工艺试验中，应注意以下几个方面：1. 试验环境：保证试验环境符合要求，例如温度和湿度等。
2. 实施工艺规程：按照制定的焊接工艺规程进行材料准备、设备调试以及焊接操作。
3. 检验方法：采用合适的检验方法对焊缝进行检测，确保焊缝质量符合规定要求。
4. 记录和分析：对实验过程进行详细记录，并对结果进行分析总结，如果存在问题，及时进行调整和修正。
三、焊接工艺检验指标在焊接工艺检验中，需要对焊接质量进行评定，并确保其符合国家标准和规范的要求。
一般情况下，焊接工艺检验指标涵盖以下几个方面：1. 外观质量：焊接接头表面应平整，无裂纹、夹渣、夹杂物等缺陷；焊缝应匀涂焊剂，未产生飞溅和焊接缺陷。
2. 焊缝形貌：焊接接头的焊缝形貌应符合要求，一般以焊缝几何形状和焊缝宽度等为检验指标。
3. 根部质量：焊接材料与母材之间的结合质量应良好，焊缝结合处不应出现脱焊、咬边等缺陷。
4. 强度和可靠性：焊接接头的强度应符合设计要求，并且焊缝周围区域应无明显的应力集中现象。
四、焊接工艺质量控制为确保焊接工艺质量，需要进行焊接工艺的全程质量控制。
质量控制包括以下几个方面：1. 材料质量控制：选择合格的焊接材料，并按照规定进行预热、热处理等工艺操作。
钢筋焊接工艺试验和焊接检测
钢筋焊接工艺试验和焊接检测
钢筋焊接工艺试验和焊接检测是建筑工程中至关重要的环节，通过对焊接工艺进行试验和对焊接缺陷的进行检测，可以保证钢筋焊接质量，提高工程安全性和可靠性。
在钢筋焊接工艺试验中，首先需要确定焊接参数。
焊接参数包括焊接电流、电压、焊接速率、焊接电极等。
试验中可以通过调整参数，进行对比试验，以找到最佳的焊接参数。
同时，也需要测试焊缝的强度，常用的测试方法包括拉伸试验、冲击试验等。
通过这些试验，可以评估焊接工艺的稳定性和焊接接头的强度。
焊接检测是钢筋焊接质量保证的重要环节。
常用的焊接检测方法包括目视检查、超声波检测和磁粉探伤等。
目视检查是最常用的方法，通过人眼观察焊接接头的外观，检查是否存在气孔、裂纹、未熔合等缺陷。
超声波检测和磁粉探伤是无损检测方法，可以检测焊缝内部的缺陷。
超声波检测利用声波在材料中传播的原理，探测焊缝中的异物、气孔、裂纹等缺陷。
磁粉探伤则利用磁力线在焊接接头表面形成漏磁场的原理，探测接头中的裂纹、缺陷等。
这些检测方法可以提前发现焊接缺陷，避免后期出现结构不安全的问题。
在实际工程中，钢筋焊接工艺试验和焊接检测必不可少。
只有通过试验可以找到最佳的焊接工艺参数，提高焊接接头的强度和稳定性。
而焊接检测则可以及时发现焊接缺陷，确保焊接接头的质量，从而保证工程的安全性和可靠性。
因此，建筑工程中对钢筋焊接工艺试验和焊接检测的重视程度不可忽视。
钢筋焊接工艺性试验报告
杭黄铁路站前VII标大章坑大桥钢筋焊接工艺试验报告承包人：中铁二局杭黄铁路站前Ⅶ标监理人：华铁咨询杭黄铁路监理Ⅶ标2015年7月25日目录1、钢筋电弧焊工艺性试验报告2、金属（焊接）拉伸试验报告3、电焊工操作证书4、钢筋电弧焊接作业指导书钢筋电弧焊工艺性试验报告电弧焊是利用弧焊机使焊条与焊件之间产生电弧，熔化焊条与焊件的金属，凝固后形成焊接接头。
本工艺具有不需特殊设备，操作工艺简单，技术易于掌握，可用于各种形状钢筋和工作场所焊接，质量可靠，施工费用较低等优点。
一、指导依据：1、铁路桥涵施工技术规范TB10203-20022、钢筋焊接及验收规程JGJ18-20123、钢筋混凝土用钢第2部分热轧带肋钢筋GB1499.2-20074、钢筋焊接接头试验方法标准JGJ/T 27-20145、金属材料拉伸试验第1部分:室温试验方法GB/T 228.1-20106、金属材料弯曲试验方法GB/T 232-2010二、试验目的：（1）通过焊接工艺性试验确定钢筋电弧焊的各项焊接参数，确保现场钢筋焊接质量；（2）通过焊接工艺性试验并结合现场实际施工情况，选择合适的焊接形式。
三、施工准备：1、机械设备电弧焊的主要设备是BX1-500交流电焊机。
其各种参数见下表：2、人员配置：电弧焊主要人员：焊工2名、试验人员1名、安全员1名、电工1名、钢筋加工6名。
3、材料（1）钢筋：采用冷浙江富钢金属制品有限公司生产的热轧光圆钢筋HPB300Φ16，钢筋出厂质量证明书、钢筋牌号齐全。
（2）焊条：牌号应符合设计要求，并应按焊条说明书的要求进行烘焙后使用（焊接前一般在250～300℃烘箱内烘干），如设计无规定时，可按下表选用。
钢筋电弧焊焊条型号四、操作工艺：工艺流程：检查机械设备→选择焊接参数→试焊作模拟试件→送试→确定焊接参数→施焊→质量检验钢筋电弧焊分帮条焊、搭接焊、坡口焊和熔槽四种接头形式，本工艺性试验采用HPB300Φ16双面搭接焊。
实验一焊条设计、配制及其工艺性能实验
实验１熔敷金属中扩散氢测定一、实验内容采用甘油置换法测定手工电弧焊或CO2气体保护焊熔敷金属中扩散氢的含量。
二、实验目的1、了解熔敷金属扩散氢含量的测试方法都有哪些２、掌握甘油置换法测定熔敷金属中扩散氢的含量的方法.三、实验步骤１、试板准备:1)确定试板及引弧板、引出板的材质为碳素结构钢或低合金钢.２)确定试板及引弧板、引出板的尺寸依照不同的焊接方法和测定方法从表1中选定。
３）试板及引弧板、引出板预先作去氢处理,加热４００—６50℃,保温１ｈ，然后再２５0±１0℃情况下保温约6小时。
4）试板及引弧板、引出板的群补表面应进行加工,保证光滑和清洁。
2、焊接材料的准备1)选择直径为Φ3。
2ｍm的焊条，并按照焊条制造厂推荐的条件进行烘干,焊条不能互相接触,不能与其它焊条混烘。
2）从烘箱中取出的焊条应立即使用。
３)焊丝选择Φ或Φ1。
6mm的焊丝.4)保护气体选择混合气。
3、试样制备1）焊接前引弧板、试板引出板按照长度方向排列组成,用夹具固定，按照图１进行焊接。
中间个试样须做标记和称重(精确至）。
２)在室温下进行焊接，焊接规范按照下面的规定进行。
3)试件焊接完成后２ｓ内放到冰水中摆动冷却,冷却10s后立即取出，用机械方法取出引弧板和引出板，清除飞溅物和熔渣，经丙酮清洗吹干后，放入充满甘油的收集器中,进行测定。
4、焊接规范1）手工电弧焊（a１5A.(b）焊接速度按照熔化120mm－13０mｍ的焊条焊成10０mｍ焊道的速度进行焊接.2)气体保护焊（a）采用直流反接；(b）焊接电流:Φ的焊丝电流为260—2９0A，Φ１。
6mm的焊丝电流为330-360A；(c)电弧电压：Φ1。
2mm:２7—３1Ｖ,Φ1。
６mｍ：２６-30V；（d）焊接速度:3３0±30ｍm/ｍｉｎ.(e)导电嘴端部到试件的距离：１9±3mm。
（f）保护气体流量为15-２０L/ｍｉn。
5、扩散氢含量测定1）测试设备如图１所示.２）将焊接完成的试样放入应经充满甘油的收集器内,从试样焊接完成到放入收集器内,应早9０S内完成。
焊接工艺试验报告
焊接工艺试验报告1. 引言焊接是金属加工中常用的一种连接方法，通过熔化金属，形成永久性的连接。
为了确保焊接质量和工艺的稳定性，需要进行焊接工艺试验。
本报告旨在记录焊接工艺试验的过程和结果，以便后续分析和改进。
2. 实验目的本次焊接工艺试验旨在评估不同焊接参数对焊缝质量和强度的影响，为选择合适的焊接工艺参数提供依据。
3. 实验设备和材料•焊接机器：XX型焊接机•焊接电极：XX电极•工件：XX金属材料4. 实验步骤1.准备工件和电极：将工件清洁并切割成适当的尺寸。
选择合适的电极，并按照要求进行处理。
2.调整焊接参数：根据实验设计要求，调整焊接电流、电压和焊接速度等参数。
3.进行焊接：将电极与工件正确连接，开始进行焊接。
保持一定的焊接速度和均匀施加压力，确保焊接质量。
4.观察焊缝质量：焊接完成后，对焊缝进行外观检查。
观察焊缝是否均匀、无裂纹和气孔等缺陷。
5.测量焊缝强度：采用拉伸试验或其他适当的方法，对焊缝的强度进行测试，并记录结果。
6.记录实验数据：将实验过程中的参数和结果进行详细记录，包括焊接电流、电压、速度以及焊缝质量和强度等数据。
5. 结果与分析根据实验数据和观察结果，我们可以得出以下结论： - 不同焊接参数对焊缝质量和强度有明显影响。
较高的焊接电流和电压会导致焊缝过热、熔化不均匀，可能出现缺陷；而较低的参数则可能导致焊缝强度不足。
- 焊接速度对焊缝质量也有重要影响。
过快的焊接速度可能导致焊缝不够牢固，而过慢则容易产生过多的热输入，引起焊缝变形和裂纹。
- 综合考虑焊缝质量和强度，我们选择了XX电流、XX电压和XX速度作为最佳焊接参数。
6. 结论通过焊接工艺试验，我们得出了适用于本次实验材料的最佳焊接工艺参数。
在实际焊接过程中，应严格按照这些参数进行操作，以确保焊接质量和强度。
同时，本次实验也为进一步优化和改进焊接工艺提供了重要的参考。
7. 参考文献(此处列出参考的文献，若有)以上是本次焊接工艺试验报告的详细内容。
钢筋焊接工艺性试验报告
建筑工程项目钢筋焊接工艺试验报告承包单位： xx监理单位： xx2015年 6 月 20日DXSJZGL目录1、钢筋电弧焊工艺性试验报告2、钢筋强度和最大力下总伸长率试验报告3、产品质量证明书4、钢筋焊接接头试验报告5、电焊工操作证书6、钢筋电弧焊接作业指导书钢筋电弧焊工艺性试验报告电弧焊是利用弧焊机使焊条与焊件之间产生电弧，熔化焊条与焊件的金属，凝固后形成焊接接头。
本工艺具有不需特殊设备，操作工艺简单，技术易于掌握，可用于各种形状钢筋和工作场所焊接，质量可靠，施工费用较低等优点。
一、指导依据：1、混凝土施工质量验收规范GB50204-2002 （2010 版）2、钢筋焊接及验收规程JGJ 18-20123、钢筋混凝土用钢第 2 部分热轧带肋钢筋GB1499.2-20074、钢筋焊接接头试验方法标准JGJ/T 27-20015、金属材料拉伸试验第 1 部分 : 室温试验方法GB/T 228.1-20106、金属材料弯曲试验方法GB/T 232-2010二、试验目的：（1）通过焊接工艺性试验确定钢筋电弧焊的各项焊接参数，确保现场钢筋焊接质量；（2）通过焊接工艺性试验并结合现场实际施工情况，选择合适的焊接形式。
本次试验确定的连接施工工艺及参数适用于本项目工程内所有混凝土的钢筋焊接连接制作安装施工。
三、试验准备：1、机械设备电弧焊的主要设备是ZX6-500 直流弧焊机。
其各种参数见下表：额定额定电额定焊产品型电源电空载电电流调负载流接电流号压（ V）压（ V）节范围持续(KVA)（A）率ZX6-500 3～380 28 78 500 60-500 602、人员配置：电弧焊主要人员：焊工 1 名、试验人员 1 名、安全员 1 名、电工 1 名、钢筋加工 2 名。
3、材料（ 1）钢筋：采用酒钢集团钢铁股份有限公司生产的热轧带肋HRB400，钢筋出厂质量证明书、钢筋牌号齐全。
（2）焊条：牌号应符合设计要求，并应按焊条说明书的要求进行烘焙后使用（焊接前一般在 250 ～300℃烘箱内烘干），如设计无规定时，可按下表选用。
焊接工艺评定报告工艺试验报告
焊接工艺评定报告工艺试验报告
一、试验目的
本次试验旨在评定焊接工艺的可行性和可靠性，为后续的生产提供参考依据。
二、试验方法
本次试验采用了手工电弧焊接工艺，焊接材料为Q235钢板，焊接接头为对接接头。
试验过程中，对焊接工艺参数进行了调整，包括电流、电压、焊接速度等，以达到最佳的焊接效果。
三、试验结果
经过多次试验，最终确定了最佳的焊接工艺参数，具体如下：
电流：120A
电压：22V
焊接速度：10cm/min
焊接材料：E6013焊条
焊接接头：对接接头
焊接质量：合格
四、试验结论
本次试验结果表明，手工电弧焊接工艺在焊接Q235钢板对接接头时，具有较好的可行性和可靠性。
通过对焊接工艺参数的调整，可以获得最佳的焊接效果，达到焊接质量合格的要求。
五、建议
在实际生产中，应根据具体情况选择合适的焊接工艺，同时对焊接工艺参数进行调整，以确保焊接质量符合要求。
同时，应加强对焊接工艺的管理和控制，确保焊接质量的稳定性和可靠性。
六、总结
本次试验为焊接工艺评定提供了参考依据，同时也为实际生产提供了可行性和可靠性的保证。
在今后的生产中，应加强对焊接工艺的管理和控制，不断提高焊接质量和效率，为企业的发展做出贡献。
焊接工艺试验报告内容
焊接工艺试验报告内容1.引言1.1 概述概述部分的内容如下：焊接工艺试验报告是对焊接工艺进行全面测试和分析的报告，旨在评估焊接工艺的稳定性和可靠性，并为进一步改进提供依据。
本报告通过实验数据和分析，对比不同的焊接工艺参数，探讨其对焊缝质量和性能的影响，以期发现最优的焊接参数组合。
本报告将详细介绍焊接工艺试验的过程和结果，从焊接设备、焊接材料到焊接操作全方位考察，旨在为工业生产提供合理的焊接工艺技术支持。
同时，本报告将对试验结果进行分析和总结，提出有益的建议，为焊接工艺的优化和提升提供参考。
1.2 文章结构文章结构主要包括引言、正文和结论三个部分。
引言部分主要阐述研究的背景和意义，对焊接工艺试验进行了简要的介绍，并明确了研究的目的和意义。
正文部分包括了具体的研究内容和方法，分别对焊接工艺试验中的第一个、第二个和第三个要点进行了详细的阐述和分析。
结论部分对整个试验进行了总结，并分析了试验结果的意义和影响。
最后提出了一些相关的建议，为焊接工艺的进一步研究和应用提供了参考。
文章1.3 目的: 本篇报告的目的是通过进行焊接工艺试验，对不同的焊接方法、焊接材料和焊接参数进行探索和比较，以评估其对焊接质量和效率的影响。
通过对试验结果的分析和总结，提出相关建议，为工程和生产实践提供参考和指导。
同时，通过本次试验，也旨在加深对焊接工艺的理论认识，并且为进一步的研究和应用奠定基础。
2.正文2.1 第一个要点: 焊接工艺参数的选择与优化在进行焊接工艺试验过程中，首先需要选择合适的焊接工艺参数，这包括焊接电流、焊接电压、焊接速度、焊接时间等。
这些参数的选择对焊接质量和效率具有重要影响。
在本次试验中，我们根据材料的类型和厚度，结合实际工艺要求，对焊接参数进行了初步选择，然后通过实际焊接试验进行优化调整。
在实验过程中，我们发现不同参数组合会对焊接质量产生不同的影响。
例如，偏大的焊接电流和电压会造成焊接熔深过大，焊接熔渣残余量过大；而偏小的焊接电流和电压则会导致焊接熔深过浅，焊接强度不足。
焊接工艺性试验知识问答
焊接工艺性试验知识问答
一、什么是焊接工艺试验？
在工程开工或者每批钢筋正式焊接之前，无论采用何种焊接工艺方式，均须采用与生产相同条件进行焊接工艺试验，以便了解钢筋焊接性能，选择最佳焊接参数，以及掌握担负生产的焊工的技术水平。
二、焊接工艺性试验有哪些要求？
1、每种焊号，每种规格钢筋试件数量和要求与《钢筋焊接及验收规程》第5章“质量检验与验收”中规定相同。
若第一次未通过，应改进工艺，调整参数，直至合格为止。
采用的焊接工艺参数应作好记录，以备查考；
2、在焊接过程中，如果钢筋牌号，直径发生变更，应同样进行焊接工艺试验；
3、工艺试验使用的材料、设备、辅料及作业条件均与实际施工一致。
三、哪些规范对焊接工艺试验提出要求？
《钢筋焊接及验收规程》（JGJ18-2012）
4.1.3条（强制性条文）
《混凝土结构工程施工规范》（GB50666-2011）
5.4.3条（一般性条文）。
焊接工艺试验的作用和意义
焊接工艺试验的作用和意义首先，焊接工艺试验可以评估焊接工艺的可行性和有效性。
通过试验可以验证焊接工艺参数的合理性和可实施性，判断该焊接工艺是否能够满足产品的要求和设计要求。
如果焊接工艺试验结果良好，那么可以确定该焊接工艺的可行性，并进行后续的生产应用；如果焊接工艺试验结果不理想，需要对焊接工艺进行调整和改进，以达到产品的要求。
因此，焊接工艺试验对于产品研发和生产具有重要的意义，可以提高产品的质量和可靠性。
其次，焊接工艺试验可以优化焊接工艺参数，提高焊接成形和焊接质量。
通过试验的方法，可以对焊接过程中的电流、电压、焊接速度和焊接角度等参数进行调整和优化。
通过试验的结果，可以评估不同参数对焊缝形态、焊接强度和焊接质量的影响，并确定最佳的焊接工艺参数。
通过优化焊接工艺参数，可以提高焊接的成形性能和焊接质量，降低焊接缺陷率和退火效应，提高产品的性能和可靠性。
因此，焊接工艺试验对于提高焊接质量和生产效率具有重要的作用和意义。
再次，焊接工艺试验可以评估和选择适当的焊接材料。
不同的焊接材料具有不同的物理性能和化学性能，对焊接质量和焊接工艺参数有着重要的影响。
通过焊接工艺试验可以评估不同焊接材料对焊接质量和焊接性能的影响，并选择最适合的焊接材料。
通过选择适当的焊接材料，可以提高焊接的可靠性和耐久性，并满足产品的设计要求。
因此，焊接工艺试验对于选择适当的焊接材料具有重要的作用和意义。
此外，焊接工艺试验还可以指导和优化焊接设备的选择和使用。
不同的焊接设备具有不同的焊接能力和工艺特点，对焊接质量和产品性能有着重要的影响。
通过焊接工艺试验可以评估不同焊接设备的焊接质量和工艺特点，并选择最适合的焊接设备。
通过选择适当的焊接设备，可以提高焊接的效率和质量，并降低生产成本。
因此，焊接工艺试验对于指导和优化焊接设备的选择和使用具有重要的作用和意义。
综上所述，焊接工艺试验在焊接工艺研究、焊接质量控制和生产应用中具有重要的作用和意义。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钢筋牌号
直径
试焊时间
年月日
焊接环境
℃
钢筋原材复试报告编号
工艺参数
工艺方法
□连续闪光焊□预热闪光焊□闪光—预热闪光焊
焊机容量
kVALeabharlann 变压器级数调伸长度mm
钢筋端面
□平整□不平整
热影响区长度
mm
焊后热处理
□进行焊后热处理□未进行焊后热处理
烧化留量
mm
一次烧化留量
mm
二次烧化留量
mm
顶锻留量
mm
有电
焊接电压
电弧过程U2.1
V
焊接
通电时间
电弧过程t1
s
电渣过程U2.2
V
电渣过程t2
s
工艺检验结果
检测结果
送检时间
见证人
焊工签字：项目技术负责人签字：
附件5
电弧焊工艺试验记录
基
本
信
息
工程名称
施工单位
监理单位
焊工姓名
焊工证号
钢筋牌号
直径
试焊时间
年月日
焊接环境
℃
钢筋原材复试报告编号
工艺参数
工艺方法
□焊条电弧焊□二氧化碳气体保护电弧焊
焊后热处理状态
钢筋端面
热影响区长度
调伸长度
烧化留量
一次烧化留量
二次烧化留量
顶锻留量
有电
无电
拉伸试验
弯曲试验
试件编号
抗拉强度（MPa）
端口距焊缝距离（mm）
断裂特性
试件编号
弯芯直径：mm
弯曲角度：90°
标准
1
4
2
5
3
6
检验结论
备注
二维信息码
检验单位
（检验报告专用章）
批准：校核：检验：
表二
钢筋焊接接头工艺检验报告
批准：校核：检验：
表五
钢筋焊接接头工艺检验报告
委托编号：检验编号：
工程名称
收样日期
委托单位
检验日期
使用部位
报告日期
见证单位
检验类别
见证人
样品来源
焊接方法
双面帮条焊单面帮条焊
表面形状
钢筋厂家
牌号
代表批量
公称直径
mm
检验设备
检验依据
焊接环境
环境温度
焊工姓名
焊工证号
工艺方法
焊接电流
极性
电弧电压
焊接速度
焊接位置
纵肋是否对齐
焊丝直径
帮条长度
帮条直径
帮条牌号
焊缝宽度
焊缝有效厚度
两主筋端面间隙
拉伸试验
弯曲试验
试件编号
抗拉强度（MPa）
端口距焊缝距离（mm）
断裂特性
试件编号
弯芯直径：
弯曲角度：
标准
1
4
2
5
3
6
检验结论
备注
二维信息码
检验单位
（检验报告专用章）
批准：校核：检验：
基
本
信
息
工程名称
施工单位
监理单位
焊工姓名
焊接工艺性试验
附件1
钢筋焊接工艺检验信息单
委托编号：
基本信息
委托单位
工程名称
监理单位
焊工姓名
焊工证号
钢筋牌号
钢筋直径
焊接环境
℃
焊接方法
口闪光对焊口电渣压力焊口电弧焊口其他
闪光对焊
工艺方法
口连续闪光焊口预热闪光焊口闪光—预热闪光焊
焊机容量
kVA
变压器级数
调伸长度
mm
钢筋端面
口平整口不平整
热影响区长度
mm
口焊条电弧焊口二氧化碳气体保护电弧焊
接头形式
口双面帮条焊口单面帮条焊口双面搭接焊口单面搭接焊口熔槽帮条焊口其他
焊接电流
极性
电弧电压（弧长）
焊接速度
焊接位置
焊丝直径
帮条焊
帮条长度
mm
帮条直径
mm
帮条牌号
搭接焊
搭接长度
mm
帮条焊及
搭接焊
焊缝宽度
焊缝有效厚度
mm
两主筋端面间隙
mm
熔槽帮条焊
角钢边长
mm
焊缝余高
电弧过程t2
拉伸试验
弯曲试验
试件编号
抗拉强度（MPa）
端口距焊缝距离（mm）
断裂特性
试件编号
弯芯直径：
弯曲角度：
标准
1
4
2
5
3
6
检验结论
备注
二维信息码
检验单位
（检验报告专用章）
批准：校核：检验：
表三
钢筋焊接接头工艺检验报告
委托编号：检验编号：
工程名称
收样日期
委托单位
检验日期
使用部位
报告日期
见证单位
检验类别
检验设备
检验依据
焊接环境
环境温度
焊工姓名
焊工证号
工艺方法
焊接电流
极性
电弧电压
纵肋是否对齐
焊接速度
焊接位置
焊丝直径
角钢边长
焊缝余高
加焊侧面层数
拉伸试验
弯曲试验
试件编号
抗拉强度（MPa）
端口距焊缝距离（mm）
断裂特性
试件编号
弯芯直径：
弯曲角度：
标准
1
4
2
5
3
6
检验结论
备注
二维信息码
检验单位
（检验报告专用章）
焊后热处理
口进行焊后热处理口未进行焊后热处理
烧化留量
mm
一次烧化留量
mm
二次烧化留量
mm
顶锻留量
mm
有电
mm
无电
mm
电渣压力焊
焊机容量
焊机型号
焊剂
焊接电流
A
焊包凸出高度
mm
引弧方法
口直接引弧法口间接引弧法
焊接电压
电弧过程U2.1
V
焊接
通电时间
电弧过程t1
s
电渣过程U2.2
V
电渣过程t2
s
电弧焊
工艺方法
断裂特性
试件编号
弯芯直径：
弯曲角度：
标准
1
4
2
5
3
6
检验结论
备注
二维信息码
检验单位
（检验报告专用章）
批准：校核：检验：
表四
钢筋焊接接头工艺检验报告
委托编号：检验编号：
工程名称
收样日期
委托单位
检验日期
使用部位
报告日期
见证单位
检验类别
见证人
样品来源
焊接方法
熔槽帮条焊
表面形状
钢筋厂家
牌号
代表批量
公称直径
mm
委托编号：检验编号：
工程名称
收样日期
委托单位
检验日期
使用部位
报告日期
见证单位
检验类别
见证人
样品来源
焊接方法
电渣压力焊
表面形状
钢筋厂家
牌号
代表批量
公称直径
mm
检验设备
检验依据
焊接环境
环境温度
焊工姓名
焊工证号
焊剂
焊机容量
焊机型号
引弧方法
焊接电流
焊包凸出高度
纵肋是否对齐
电弧过程U2.1
电弧过程U2.2
电弧过程t1
见证人：
见证单位盖章：
备注
附件2表一
钢筋焊接接头工艺检验报告
委托编号：检验编号：
工程名称
收样日期
委托单位
检验日期
使用部位
报告日期
见证单位
检验类别
见证人
样品来源
焊接方法
闪光对焊
表面形状
钢筋厂家
牌号
代表批量
公称直径
mm
检验设备
检验依据
焊接环境
环境温度
焊工姓名
焊工证号
工艺方法
纵肋是否对齐
变压器极数
焊机容量
见证人
样品来源
焊接方法
双面搭接焊单面搭接焊
表面形状
钢筋厂家
牌号
代表批量
公称直径
mm
检验设备
检验依据
焊接环境
环境温度
焊工姓名
焊工证号
工艺方法
焊接电流
极性
电弧电压
焊接速度
焊接位置
纵肋是否对齐
焊丝直径
搭接长度
焊缝宽度
焊缝有效厚度
两主筋端面间隙
拉伸试验
弯曲试验
试件编号
抗拉强度（MPa）
端口距焊缝距离（mm）
mm
加焊侧面层数
层
说明
1、基本信息为必填项目；
2、根据焊接方法填写相对应的焊接信息；
3、该表格所填写信息均应真实有效，与工程项目现场焊接实际信息一致；
4、在焊接过程中，如果钢筋牌号、直径发生变更，应同样进行焊接工艺试验；
5、表格中凡是有涂改的地方均须由见证人在涂改处签字或盖章。
焊工签字：
委托单位盖章：
接头形式
□双面帮条焊□单面帮条焊□双面搭接焊
□单面搭接焊□熔槽帮条焊□其他
焊接电流
极性
电弧电压
（弧长）
焊接速度
mm
无电
mm
工艺检验结果
检测结果
送检时间
