矿井贯通测量报告
矿山测量工作总结10篇
矿山测量工作总结10篇矿山测量工作总结1测量工作被喻为煤矿安全生产工作的“眼睛”，在煤矿安全生产工作中起着举足轻重的作用，是一项不可缺少的特殊性的工作。
20某某年已将要接近尾声，在矿领导的正确领导及全矿同事的共同配合下，根据20某某年度矿工作生产计划，我们测量组圆满的完成了本年度测量工作，为总结工作经验，了解工作进度，找出工作中存在的不足，为下年工作计划提供依据，更好的做好下年的工作，现将测量组20某某年工作总结如下：一、井巷导线控制测量工作1、我们对地面基准控制点、主、副、风井导线进行全部复测。
并精确的控制了主水仓、副水仓、某某盘曲变电所回风道、大巷与某某带式输送机大巷联络巷等巷道贯通。
历次的贯通测量实践证明：井下控制测量的误差是贯通误差的主要来源，而井下测角误差则是井下控制测量误差的主要来源。
因此，在贯通测量工作中，采取精确的.对中整平，减少测站数，尽可能在能通视的情况下加大测边边长，提高测角精度是保证高精度贯通的关键。
2、工作面地表移动观测站的布设及观测：我们经过一年的艰苦野外作业，在工作面的周边和中间布设了八个永久点和三十二个临时点，并在工作面采动前、移动稳定后进行了全段面观测，工作面开采后，日常观测根据工作面推进度和顶板岩性来确定，我们们每半个月观测一次（规定一般x个月）。
并整理和计算观测的资料：计算所有测点的高程、各点观测线方向的水平距离、下沉值、水平变形、水平移动、填写测点移动和变形综合计算表。
根据实测参数总结和分析岩层和地表移动的变形规律，为矿井留设保护煤柱和制定相应的采煤方法与措施提供有价值的参考依据。
二、下一步主要工作1、更加认真的做好对工作面、强排硐室、人行车库及等候硐室、永久管子道、紧急避险硐室、消防材料库、机头变电所、无轨胶轮车库加油加水及修理硐室、南翼大巷等掘进施工时的基准点的布设和导线控制。
2、对某某工作面地表移动观测站的继续观测，适当及时地加密。
布设好工作面地表移动观测站并在开采前进行全段面观测。

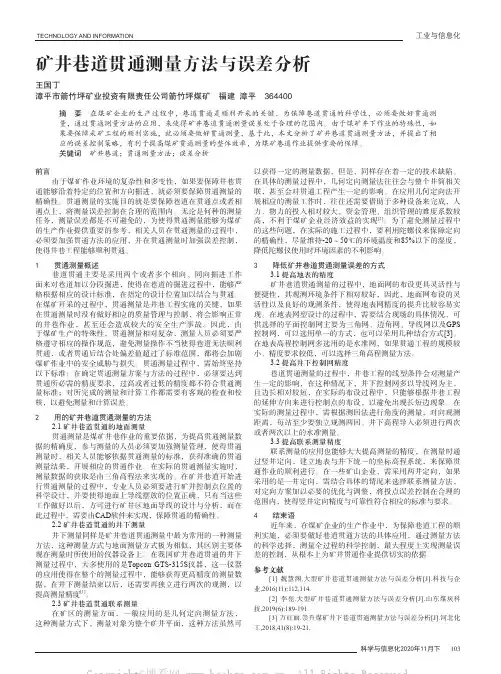

矿井巷道贯通测量方法与误差分析
业,2016(11):112,114. [2] 李亮.大型矿井巷道贯通测量方法与误差分析[J].山东煤炭科
前言
由于煤矿作业环境的复杂性和多变性，如果要保障井巷贯 通能够沿着特定的位置和方向掘进，就必须要保障贯通测量的 精确性。贯通测量的实施目的就是要保障巷道在贯通点或者相 遇点上，将测量误差控制在合理的范围内。无论是何种的测量 任务，测量误差都是不可避免的，为使得贯通测量能够为煤矿 的生产作业提供重要的参考，相关人员在贯通测量的过程中， 必须要加强贯通方法的应用，并在贯通测量时加强误差控制， 使得井巷工程能够顺利贯通。
以获得一定的测量数据，但是，同样存在着一定的技术缺陷。 在具体的测量过程中，几何定向测量法往往会与整个井筒相关 联，甚至会对贯通工程产生一定的影响。在应用几何定向法开 展相应的测量工作时，往往还需要借助于多种设备来完成，人 力、物力的投入相对较大，资金管理、组织管理的难度系数较 高，不利于煤矿企业经济效益的实现[2]。为了避免测量过程中 的这些问题，在实际的施工过程中，要利用陀螺仪来保障定向 的精确性，尽量维持-20～50℃的环境温度和85%以下的湿度， 降低陀螺仪使用时环境因素的不利影响。
矿井贯通工程测量设计方案报告
矿井贯通工程测量设计方案报告一、贯通工程概况+875风井贯通工程是**煤矿年度掘进生产的重要工程。
该风井的顺利贯通是我矿技改工作顺利进行的重要保证。
此风井贯通导线全长3000米以上，贯通长度400米，方向117°10′00″，坡度5‰,属于大型贯通.贯通施工任务由掘二队完成,预计今年12月份贯通,贯通点坐标号(X=3123504.503,Y=35496469.716,H=802.35).根据风井的用途及矿委的要求,贯通点的水平重要方向偏差不超过500MM,垂直方向偏差不超过300MM.二、贯通测量方案设计根据《煤矿测量规程》要求、参考《煤矿测量手册》将本次贯通设计方案分成贯通地面测量、井下测量〔含联系测量〕二部分〔参见贯通误差预计图〕。
具体方案为：以鑫隆煤矿ＧＰＳ点ＤＪ点、**煤矿ＧＰＳ点ＬＣ25点为基准测一组7″级闭合导线至+875风井口。
同样以鑫隆煤矿ＧＰＳ点ＤＪ点、**煤矿ＧＰＳ点ＬＣ25点为基准测一组五等闭合水准环线至风井口。
选风井、主井附近一边〔ＤＪ～Ⅲ、ＬＣ25～Ｉ〕作为本次风井贯通的导线起始边分别向风井井口、800回风平巷，形成独立闭合导线网。
同样以Ｉ、Ⅲ作为本次风井贯通的高程起算点分别向风井井口、井底布设，形成独立高程闭合网。
三、技术设计和作业依据（1）《煤矿测量规程》中华人民共和国能源部制定，1989年7月1日开始执行。
（2）《煤矿测量手册》中华统配煤矿总公司生产局组织修订，1990年版。
（3）《工程测量规范》（GB50026-2007），中国有色金属工业协会主编，建设部批准。
2008年5月1日实施。
（4）《中、短程光电测距规范》（GB/T16818-2008），2008年12月1日实施。
第一部分贯通测量井下部分技术要求1、井下平面测量井下平面测量：井下平面测量按7″级闭合导线布设。
以+875风井附近ＤＪ～Ⅲ边作为起始边（施测前全站仪对其进行检校，在可靠的前提下方可作为本次导线的起始边），施测闭合导线起至总回风井底落平点→碛头、ＬＣ25～Ｉ起沿主井→810回风平巷→碛头。
煤矿大型贯通测量总结汇报
煤矿大型贯通测量总结汇报煤矿大型贯通测量总结汇报一、引言煤矿大型贯通测量作为煤矿工程中的重要环节，对于确保矿山安全、提高煤炭生产效率具有重要意义。
本次测量任务旨在实施煤矿区域的贯通工作，为后续的矿井工程提供准确的数据支持。
本报告将围绕测量任务的目的、方法、结果和存在的问题等方面进行全面的总结和汇报。
二、目的1. 确定煤矿区域的几何特征；2. 测算煤矿区域的体积；3. 建立煤矿区域的地理坐标系统；4. 为后续矿井工程提供测量数据支持。
三、方法本次测量采用了以下方法：1. GPS定位法：利用全球定位系统(GPS)对煤矿区域进行定位和坐标测量，获取区域的地理坐标信息。
2. 三角测量法：采用光学仪器进行测距、测角，以确定煤矿区域内各个关键节点的位置和几何特征。
3. 高程测量法：利用水准仪等高程测量工具，对煤矿区域内的高程进行测量，以获取煤矿区域的地形和地势等信息。
4. 数据处理：通过专业的测绘软件对测量数据进行整理和处理，生成准确的测量报告和图纸。
四、结果1. 煤矿区域的几何特征：通过三角测量法和GPS定位法，确定了煤矿区域的边界线、节点位置和形状等几何特征，为矿井工程的规划和设计提供了重要依据。
2. 煤矿区域的体积：根据测量数据和数学计算公式，计算了煤矿区域的体积，为后续的资源评估和矿井设计提供了基础数据。
3. 煤矿区域的地理坐标系统：通过GPS定位法，建立了煤矿区域的地理坐标系统，为日后的定位和导航等工作提供了准确的基准。
4. 测量数据的准确性：经过数据处理和对比验证，本次测量数据的准确性得到了很好的保证，对于后续的矿井工程提供了可靠的参考。
五、存在的问题与改进措施1. 测量耗时较长：由于煤矿区域地形复杂，测量过程中遇到了一些困难，导致测量工作耗时较长。
下一次类似的测量任务可以事先进行地形调查和分析，制定更加详细的测量计划，减少不必要的测量时间。
2. 数据处理过程复杂：由于测量数据量较大，数据处理过程较为繁琐，需要耗费较多的时间和人力物力。
矿井贯通测量报告
矿井贯通测量报告 Document number：WTWYT-WYWY-BTGTT-YTTYU-2018GT贯通测量报告一、工程概况:**矿为解决井田北翼146采区的通风问题，以保证采区接替和提高矿井的生产能力，根据146采区、北二风井设计方案，分别在-120水平北大巷开凿146轨道上山，在***处开凿北二风井。
轨道上山起坡标高为，坡度30°，掘至±0水平起平掘±0车场，再向南掘±0总回风巷。
北二风井地面井口标高为+，坡度-25°，掘至±0水平后起平，掘±0回风巷，两项工程成直线贯通。
按《规程》规定，贯通相遇点水平重要方向的允许偏差为高程方向上的允许偏听偏差为该贯通工程导线全长4540m,属于测量范围内的重要贯通工程。
二、贯通测量的基本情况：三、贯通测量方案选择1、导线施测路线：本项工程为两井重要通风通工程，导线分别从地面平面控制导线10″级（N2近3、N2近2、N2近1）开始经北二风井至±0水平平巷。
井下由导线15″级基点（S7S6S5）往北经-120北大巷、146轨道上山、上部车场、±0回风巷，施测15″级导线。
在此基础上按设计标定巷道中线和坡度，掘井待巷道贯通后自成闭合。
2、导线点的布设：临时点用涌铁片，其规格厚2mm，宽20mm，长40mm，孔径15mm；永久点20mm长的圆铁，孔径15mm，导线点全部设置在巷道顶板砌碹好和坚固的岩石上，选点时根据巷道的具体情况，尽量布置长边。
3、测量仪器的选择及水平角观测方法和限差：本工程选用苏光J2经纬仪，采用测回法观测水平角。
每站采用一次对中，左角两个测回的方法测量，测量时，测回间变换度盘90°，仪器站上垂球对中，前后视用觇标垂球对中，按规程》规定的限差要求，用一测回中半测回互差不大于20″，两测回间互差不大于12″。
4、井下测距方法及精度要求：采用REDminiz型防爆测距仪，在测站上安置测距仪，在前、后视点上安置反射镜，并照准测距仪，再用测距仪瞄准有反射镜，然后打开电源开关，按仪器说明书规定的步骤和方法进行测距和测量天顶距或垂直距，并测记气象差数，温度和气压，测距仪测回读数较差不大于3mm，一测顺读数较差不在于10mm。
矿井测量与矿图贯通测量
二、贯通几何要素的计算
1.在两已知点间贯通平、斜巷时标定数据的计算 若要在两个石门A、B之间贯通一条运输平巷，即图9-6 中用虚线表示的巷道，其测量和计算工作如下： 1）根据设计，从井下某一导线边开始，测设经纬仪导 线到贯通巷道的两端，并进行井下高程测量。然后计 算出CA、DB的坐标方位角和A、B点的平面坐标，以及A、 B点的高程。
第一节 概述
（a）
（b）
图9-1 相向贯通 同向贯通
第一节 概述
图9-2 单向掘进贯通
第一节 概述
为了保证按设计要求使巷道贯通所进行的各项测量工作， 称为贯通测量。其主要任务是： ① 确定贯通巷道在水平面和竖直面上的方向； ② 根据求得的数据，标定贯通巷道的中心线和腰线； ③ 定期进行已掘巷道的检查测量和填图，以控制工作面
即 yP y A tg AP (xP xA )
yP yc tgCP (xP xC ) 解此联立方程式，得P点坐标：
xP
xctgCP xAtg AP yC tgCP tg AP
yA
yP
第九章 贯通测量
1概 述 2 贯通测量工作和几何要素的计算 3 贯通测量实例
第一节 概述
在一条巷道不同的地点，以两个或两个以上的工作面， 按照设计的方向和要求，沿着相同方向或相对方向（见 图9-1），最后彼此接通；或是一个巷道按设计要求掘进 到一定的地点与另一巷道相通（见图9-2），这种掘进巷 道的方式，称为巷道贯通，简称贯通。
一、各种巷道类型的测量工作
因此，在两井间贯通水平或倾斜巷道时，由于无导向 层可循，故必须标设出贯通巷道的中线和腰线，才能 保证巷道在平面和高程上都能正确地接合。
二、贯通几何要素的计算
（一）图解法 1.贯通巷道中心线坐标方位角的确定
煤矿井下巷道贯通测量技术及其精度控制研究
煤矿井下巷道贯通测量技术及其精度控制研究引言煤矿是我国能源工业的重要组成部分，也是国民经济的重要支柱产业。
在煤炭的开采过程中，巷道贯通是一个非常重要的环节。
巷道贯通测量技术的准确性和稳定性，直接影响到煤矿开采的安全性和效率。
研究煤矿井下巷道贯通测量技术及其精度控制，对煤炭行业的发展具有重要的意义。
一、煤矿井下巷道贯通测量技术概述1. 巷道贯通测量技术的定义巷道贯通测量技术是指在煤矿开采中，通过一定的测量手段和技术，对水平、倾斜、立井、平面等巷道进行测量，以保证其准确贯通。
（1）测量仪器与设备巷道贯通测量主要采用全站仪、激光测距仪、测距仪和导线测距等工具。
（2）测量方法巷道贯通测量主要包括直线测量、曲线测量和水准测量等方法。
（3）测量要求巷道贯通测量要求具有高精度、高速度、高效率和便捷性。
传统的巷道贯通测量技术主要依靠人工测量和简单的测量仪器，准确度和效率都比较低。
随着科技的进步和仪器设备的更新换代，现代巷道贯通测量技术已经逐渐普及，全站仪、激光测距仪等高精度仪器设备被广泛应用于煤矿井下巷道贯通测量工作中。
煤矿井下巷道贯通测量的精度要求非常高，通常要求误差控制在毫米级别。
（1）仪器设备的校准对巷道贯通测量所使用的全站仪、激光测距仪等设备进行定期校准，保证其测量的准确性。
（2）测量过程的控制严格按照测量规范和程序进行测量，减少人为误差的发生。
（3）数据处理的精度控制对测量数据进行严格的处理和分析，消除测量误差，提高测量精度。
1. 信息化煤矿井下巷道贯通测量技术将逐渐实现信息化管理和监控，实现远程监测和数据共享。
2. 自动化煤矿井下巷道贯通测量过程将逐渐实现自动化，利用智能化仪器设备进行测量，提高测量效率和精度。
3. 全面智能化煤矿井下巷道贯通测量技术将逐步实现全面智能化，实现数据自动采集、自动处理和自动分析，提高测量的自动化水平。
结论通过对煤矿井下巷道贯通测量技术及其精度控制的研究，可以看出其在煤矿开采中的重要性。
煤矿井下巷道内贯通测量技术应用分析
80 /矿业装备MINING EQUIPMENT0 引言煤矿井下施工的安全问题一直深受关注，为了保证生产安全，在开展煤矿生产之前要提前做好测量工作，确保测量精度达到安全标准时，才能进行煤矿的开采与生产。
井下贯通测量技术是一种十分重要的测量手段，它能够科学控制测量精度，消除测量误差，为煤矿的生产提供可靠的数据信息，确保煤矿生产的安全性和稳定性。
1 煤矿井下巷道内贯通测量的重要性煤矿井下巷道贯通作业时，往往都是开设多个位点来完成贯通工作。
但是该方法在使用过程中，如果多个位点之间测量工作不够精准和可靠，再加上位点之间无法充分交流沟通，则极容易造成最后几个位点之间的隧道挖掘对接不成功。
由此可以看出，贯通工作只要没有到最后完成的状态，就不能被称为是一项成功的工程[1]。
因此在进行巷道贯通施工中，改进贯通测量方法成为十分重要的任务之一，决定了贯通工程能否顺利实施，甚至影响了整个矿井的建设。
一旦在测量方面出现了问题，则会给煤矿生产企业造成无法挽回的损失，因此工作人员要重视贯通测量技术，尽量减少测量误差，保证井下作业的顺利完成。
另外，贯通测量巷道的位置不同，允许的误差范围也有所差别，如表1所示，工作人员要全面掌握测量技术，一旦发现误差超出允许范围，要立即改正，以免影响作业的完成质量和进度。
2 煤矿井下巷道内的贯通测量技术2.1 陀螺定向测量技术在煤矿井下巷道贯通测量中，陀螺定向测量是精度最不容易受到作业深度变化影响的技术之一，因此更有利于保证测量精度。
在实际操作期间，井下所使用的导线一般都比较长，在测量水平角时，由于测站转角比较多，因此积累误差较大，从而导致贯通点在X 轴和Y 轴方向出现偏差，此时利用该技术能够简化导线，减少误差[2]。
不仅如此，该技术的应用优势还有以下三个方面：第一，井下的平面控制，煤矿开采期间，对于井下平面稳定性的控制十分重要，传统的巷道挖掘工作使用的是单指导线，容易出现误差，而陀螺定向测量工作就十分全面，能够测量到每个角落，从而提升井下工作的安全性和稳定性。
煤矿贯通测量误差预计与分析
煤矿贯通测量误差预计与分析摘要：矿井巷道贯通测量在国内矿井建设中起着非常关键的作用，它的首要任务就是保证矿井建设时井下巷道能够顺利与各个节点连通。
结合目前矿井建设项目的实际情况，对其施工过程中出现的问题进行了详细的探讨，并给出了相应的处理方法。
采用新的设备、新的工艺，减少了贯通误差和提高导线测量精度，确保巷道顺利贯通。
关键词：煤矿工程测量；贯通工程测量；误差贯通测量是矿井工程测量工作中的一项非常重要的工作，贯通工程的质量直接关系到整个矿井的建设、生产和经济效益，所以为了加快矿井的建设速度，缩短建井周期，确保正常的生产接替，并提高矿井的产量，经常需要对巷道进行贯通测量，所以，贯通测量成为矿井生产中不可缺少的一项工作。
煤矿企业为满足煤炭运输、供水、通风等要求，需在矿井内设置多个洞口，并对其施工工艺做了简单介绍。
1矿井巷道贯通测量中的一般技术措施在矿井井下巷道的穿透性测量中，对测量结果的准确性提出了更高的要求，从而对测量结果的偏差进行了有效的控制，保持了巷道贯通测量的准确度。
1.1巷道贯通测量勘查在巷道贯通测探中，测探是其实施和运用的先决条件，只有在确定了测探的具体内容之后，才能进行测探技术的设计。
由于地下通道受到通视条件、作业环境等多种因素的影响，因此，地下通道的测量和勘探工作重点放在了高程和方位上。
存在局部检测角度无法检测的情况，从而造成了方位与高程信息的传递存在一定的偏差，且随巷道持续开挖等环境因素的影响，这种偏差的传递也会逐渐增大，因此，需要在长距离巷道开挖时重新测量与定位，以避免在巷道贯通阶段发生台阶与穿袖现象。
比如，在一个矿井中，由于在7,000 m的巷道中，由于交叉作业的存在，测点受到了一定的影响，而且不能准确地确定测点位置，从而造成了较大的误差。
虽然通道已经被清理干净，但通过再次测量，再加上陀螺的位置，通道的方向还是出现了1′的偏差。
由于这条隧道是沿隧道底部进行的，没有发生明显的断层，因此，对隧道的顶板影响很小。
矿井贯通测量报告精选版
矿井贯通测量报告 Document serial number【KKGB-LBS98YT-BS8CB-BSUT-BST108】贯通测量报告一、工程概况:**矿为解决井田北翼146采区的通风问题，以保证采区接替和提高矿井的生产能力，根据146采区、北二风井设计方案，分别在-120水平北大巷开凿146轨道上山，在***处开凿北二风井。
轨道上山起坡标高为-109.8m，坡度30°，掘至±0水平起平掘±0车场，再向南掘±0总回风巷。
北二风井地面井口标高为+127.1m，坡度-25°，掘至±0水平后起平，掘±0回风巷，两项工程成直线贯通。
按《规程》规定，贯通相遇点水平重要方向的允许偏差为0.5m高程方向上的允许偏听偏差为0.2m该贯通工程导线全长4540 m,属于测量范围内的重要贯通工程。
二、贯通测量的基本情况：三、贯通测量方案选择1、导线施测路线：本项工程为两井重要通风通工程，导线分别从地面平面控制导线10″级（N2近3、N2近2、N2近1）开始经北二风井至±0水平平巷。
井下由导线15″级基点（S7S6S5）往北经-120北大巷、146轨道上山、上部车场、±0回风巷，施测15″级导线。
在此基础上按设计标定巷道中线和坡度，掘井待巷道贯通后自成闭合。
2、导线点的布设：临时点用涌铁片，其规格厚2mm，宽20mm，长40mm，孔径15mm；永久点20mm长的圆铁，孔径15mm，导线点全部设置在巷道顶板砌碹好和坚固的岩石上，选点时根据巷道的具体情况，尽量布置长边。
3、测量仪器的选择及水平角观测方法和限差：本工程选用苏光J2经纬仪，采用测回法观测水平角。
每站采用一次对中，左角两个测回的方法测量，测量时，测回间变换度盘90°，仪器站上垂球对中，前后视用觇标垂球对中，按规程》规定的限差要求，用一测回中半测回互差不大于20″，两测回间互差不大于12″。
望峰岗矿井贯通测量技术分析
Ａｂ ｔ ａ ｔ Ｓ ｒｅ ｅｗｅ ｎｔ ｅ ｐ ｍｉｅ ａ ｅ ｃ ｎ ｕ ｔｄ ｂ ｄ ｉｇ ｍｅ ｓ ｒｎ ｙ ｏ ｄｒｃｉｎ ｌ ｄ ｅ ａ ｄ ｕ ｉｇ ｆ ｕ ｒ ｍｅ ｓ ｒ ｃ ： ｕ ｖ ｙ ｂ ｔ ｅ ＷＯｄ ｅ ｎ ｓ ｃｎ ｂ ｏ ｄ ｃｅ ｙ ａ ｄｎ ａ ｕ ｉｇ ｇ ｒ ｉ ｔ ａ ｇ ｎ ｓｎ ｏ ｒｆａ ｅ ｏ ｅ
精度 成为测 量工 作 的一项 重要 内容口 Ｊ 。
１ 工 程 概 况
为了缩短建井工期 ， 尽早形成通 风及运 输系统 ， 望
对 中误 差对 传递 方 向影 响甚 微 ， 以有 效 降 低 测 角 可 误差影 响 ， 高 导 线 测 量 精 度 。对 中采 用 １ ３ ０ 提 ／ ００ ０
ｍｅ ｈ ｄ ｉ ｓ ｅ ｄ ｏ ｈ ｅ ｒ ｍｅｍｅ ｈ ｄ ｔ ｏ ｎ ｔ ａ ｆｔ ｒ ｅｆ ａ ｔ ｏ ．Ｔｈ ｎ ｏ ｎ ｒ ｏ ｆｓ ｕ ｒ ｖ ｒ ｅ ｃ ｕ ｅ ｙ ｓ ａ ｔ ｇ ｅ ｇ ｚｍｕ ｈ ｌ ｒ ｏ ｎ ｈ ｒ ｅ ｅ ｄ ｐ ｉ ｔ ｒ ｒｏ ｐ ｒｔ ａ ｅ ｓ ａ ｓ ｄ ｂ ｔ ｒｉ ｄ ｅ ａ ｉ ｔ ａ ｒ ｒａ ｄ ｔ ｅ ｅ — ｅ ｎ ｅ
徕卡天 顶天 底仪 ， 因此 对 中误 差 和 读数 误 差 对 支 导
线终点 不构 成影 响 （ 误差 分析 时不予 考虑 ） 在 。
３ 误 差 分 析
支导 线 终点 ２ 号 点 的点 位 误 差 主要 由起 始 点 １
收 稿 日期 ：０ １０ —６ ２ １－５２ 责任编辑 ： 冯 山测 量 工 作 。 民 作 者 简 介 ： 祖 建 （ ９８） 男 ， 徽 淮 南人 ， 候 １ ６一 。 安 工程 师 ， 要 从 事 矿 主
矿井贯通测量报告
矿井贯通测量报告 Last revised by LE LE in 2021贯通测量报告一、工程概况:**矿为解决井田北翼146采区的通风问题，以保证采区接替和提高矿井的生产能力，根据146采区、北二风井设计方案，分别在-120水平北大巷开凿146轨道上山，在***处开凿北二风井。
轨道上山起坡标高为-109.8m，坡度30°，掘至±0水平起平掘±0车场，再向南掘±0总回风巷。
北二风井地面井口标高为+127.1m，坡度-25°，掘至±0水平后起平，掘±0回风巷，两项工程成直线贯通。
按《规程》规定，贯通相遇点水平重要方向的允许偏差为0.5m高程方向上的允许偏听偏差为0.2m该贯通工程导线全长4540 m,属于测量范围内的重要贯通工程。
二、贯通测量的基本情况：三、贯通测量方案选择1、导线施测路线：本项工程为两井重要通风通工程，导线分别从地面平面控制导线10″级（N2近3、N2近2、N2近1）开始经北二风井至±0水平平巷。
井下由导线15″级基点（S7S6S5）往北经-120北大巷、146轨道上山、上部车场、±0回风巷，施测15″级导线。
在此基础上按设计标定巷道中线和坡度，掘井待巷道贯通后自成闭合。
2、导线点的布设：临时点用涌铁片，其规格厚2mm，宽20mm，长40mm，孔径15mm；永久点20mm长的圆铁，孔径15mm，导线点全部设置在巷道顶板砌碹好和坚固的岩石上，选点时根据巷道的具体情况，尽量布置长边。
3、测量仪器的选择及水平角观测方法和限差：本工程选用苏光J2经纬仪，采用测回法观测水平角。
每站采用一次对中，左角两个测回的方法测量，测量时，测回间变换度盘90°，仪器站上垂球对中，前后视用觇标垂球对中，按规程》规定的限差要求，用一测回中半测回互差不大于20″，两测回间互差不大于12″。
4、井下测距方法及精度要求：采用REDminiz型防爆测距仪，在测站上安置测距仪，在前、后视点上安置反射镜，并照准测距仪，再用测距仪瞄准有反射镜，然后打开电源开关，按仪器说明书规定的步骤和方法进行测距和测量天顶距或垂直距，并测记气象差数，温度和气压，测距仪测回读数较差不大于3mm，一测顺读数较差不在于10mm。
某矿井下贯通测量技术方案设计与实践
ＳｅｒｉａｌＮｏ．６２０Ｄｅｃｅｍｂｅｒ．２０２０现 代 矿 业ＭＯＤＥＲＮＭＩＮＩＮＧ总第６２０期２０２０年１２月第１２期 王 桀（１９９０—），男，助理工程师，０４６２００山西省长治市襄垣县。
某矿井下贯通测量技术方案设计与实践王 桀（山西潞安环能上庄煤业有限公司） 摘 要 为进一步提升某矿产能，提升生产效率，需对该矿６２风井和５４０新井实施贯通作业。
为确保贯通作业安全顺利进行，分别从地面高程控制测量、联系测量、井下７″三角高程导线测量等方面对该矿井下贯通测量方案进行了设计并对贯通测量误差进行了预计。
结果表明：贯通设计６２风井和５４０新井间的直线距离达２５１２ｍ，地面控制导线长度６．６ｋｍ，采用所设计的方案进行测量作业后，在高程上的误差预计为±０．０６８ｍ，远小于容许的贯通高程偏差值，反映出该方案切实可行。
关键词 矿山测量 贯通测量 三角高程测量 控制测量ＤＯＩ：１０．３９６９／ｊ．ｉｓｓｎ．１６７４ ６０８２．２０２０．１２．０１６ 某矿始建于１９５８年，是一座特大型高效生产矿井。
随着煤炭不断开采，为进一步扩大产能，提高生产效率，拟对６２风井和５４０新井实施贯通。
本研究对该矿贯通测量技术方案进行设计。
１ 测量仪器及数据处理软件（１）全站仪标称精度。
测角一测回方向中误差±２″，测距精度为０．００２＋２×１０－６Ｄ（Ｄ为测量距离）。
（２）水准仪用于地面四等水准测量，仪器型号为日本Ｔｏｐｃｏｐ公司产ＥＤＬ／ＤＬ１０１数字水准仪。
标称精度为每千米高差偶然中误差±３ｍｍ。
（３）投点设备为自制设有双闸制动系统的手遥式绞车２台（其中１台为备用绞车），绞车钢丝直径１．０ｍｍ，钢丝长约８００ｍ，绞车滚筒直径３００ｍｍ，单层缠绕钢丝圈数为１００。
导向轮系统一套，轮直径１５０ｍｍ，滚珠轴承。
砝码式重锤两套。
其它配件：稳定液及水桶等。
（４）导高钢尺。
导高钢尺采用哈尔滨量具厂产６００ｍ长钢尺。
贯通测量方案及误差预计
贯通测量方案及误差预计摘要：根据矿井发展规划，为解决163采区生产时的物料运输、进风、行人要求，需设计施工163采区轨道石门，为了缩短通风距离，加快巷道形成速度，使此条巷道早日投入使用，按照设计要求，采用贯通掘进的方法，为确保巷道按照设计要求贯通，方案要求贯通相遇点水平重要方向上的允许偏差值为0.1m，高程方向上的允许偏差值为0.1m。
关键词：测量方案误差预计巷道贯通导线测量结果分析根据矿井发展规划和生产接续计划，现在需要施工163采区轨道石门，163采区轨道石门是为了开采163采区时作为运料、进风、行人使用，为了缩短通风距离，加快巷道形成速度，使此条巷道早日投入使用，按照设计要求，采用贯通掘进的方法。
1 工程概况山东丰源远航煤业有限公司赵坡煤矿位于山东省滕州市级索镇，行政区划归级索镇管辖。
地理坐标为：东经：116°55′29″～116°58′24″，北纬：35°00′05″～35°02′50″。
自然边界东以张坡断层与17煤层露头相交点，西至41勘探线，南到17煤露头线，北以张坡断层为界。
地面标高+41.22～+48.02m，地形变化的总趋势是东北部较高而西南部较低。
主、副井井口标高+46.30m。
井田东部以6、7号2个拐点连线为界与武所屯生建煤矿相邻；西部以第27勘探线（由1、12号2个拐点控制）为界，与留庄煤业有限公司相邻；北部以AA'勘探线（由1-6号6个拐点控制）为界，与金达煤业有限责任公司相邻；南部以张坡正断层（由7-12号6个拐点控制）为界。
井田东西走向长4.4km，南北宽1.4km，井田面积6.1014km2。
矿井采用立井开拓，中央并列式通风，副井进风，主井回风。
煤层开采顺序先上后下，上下山开采。
上山采区区段前进式，下山采区区段后退式，后退式走向长壁采煤法。
163轨道石门全长505m巷道坡度3‰，巷道断面：3×3.2m巷道方位：68°，在施工过程中严格按照“煤矿三大规程”要求施工。
浅析矿山天井贯通测量方法
浅析矿山天井贯通测量方法在矿山测量中，贯通测量是一项十分重要的测量工作，测量人员在井巷贯通工程中所负的责任是重大的。
要求每一个测量人员必须以高度的责任感与事业心，严肃认真地对待贯通测量工作，为保证贯通工程的顺利完成。
在实际工作中根据贯通工程的要求确定合理的测量方案和方法。
以使贯通测量达到的精度与采矿工程的要求相适应。
1、贯通测量简要概述贯通测量，指的是在采用两个或多个同向或者相向工作面掘进同一个巷道时，为了使各工作面能够正确接通而进行的测量工作。
因此，在矿山中应用贯通测量时，测量人员的主要任务就是确保各个掘进工作面始终按照之前的设计路线或位置向前掘进，保证贯通所需要的精度。
2、贯通测量在矿山测绘中的实际应用某矿井为了消除安全隐患，提高安全保障能力，需要在某采区增设一运输斜井，最终实现集中运输、集中通风。
其方案主要是采用在地面施测上采用GPS进行平面控制。
在矿山测绘中应用贯通测量的前期准备在我们实施矿山测绘工程之前，要求测量的工作人员必须要对整个工程设计图和实施方案进行了解和掌握，对于设计图纸上面和贯通测量工程相关的任何数据以及资料都实施逐步核实、整理以及查看，天下大事必从细而做，如果我们想要保证贯通测量数据的准确性，就必须要认真对待这一环节。
虽然这一项工作比较繁琐，但却是不能缺失的。
如果没有实施这项繁琐的工作，很可能会导致我们在实际测量过程中选择的导线点数据以及资料不能很好的符合设计图纸，这也就说明我们所选择的导线点存在一定的偏差，如果这种情况出现，则说明我们所实施的所有测量工作都毫无意义和价值。
在我们很好的掌握设计图以后，还要对我们在测量过程中所可能使用的仪器进行正确的选择，选择以后要对我们自己所选择的仪器进行校正和检测。
伴随着社会的不断进步，经济得到了高速发展，科学技术也随之得到创新和空前发展，矿山测量能够选择使用的仪器也越来越多，其精度越来越高，这也就使工作人员在工作过程中更加便利，与此同时，也对工作人员提出了更高的要求，这一项工作要求相对来说比较简单，也就是在现有设备这一条件下，工作人员选择出更加适合贯通测量和自己使用的仪器，在实施测量之前对仪器进行检查和校正，便能够在测量过程中保证测量结果的精确性。
一井联系测量实验报告
一井联系测量实验报告1远镜镜上中心与仪器数轴重合的检校。
检验方法：在室内悬挂一垂球线，在其下方安置经纬仪，使望远镜水平，仪器精确对中正平，使镜上中心与垂球尖对准。
然后徐徐转动照准部，观察垂球尖是否离开镜上中心，如果始终不离开，则说明位置正确，否则需校正。
校正方法：由于望远镜镜上中心不在数轴中心上，因此当照准部旋转1周时，垂球尖的投影轨迹是一小圆。
如将其旋转180度，则垂球尖的前后位置恰好为该圆的直径，平分直径，即为正确的镜上中心位置。
2电测距精度要求：在测距的同时，应测定气象元素，气压读至100pa，气温1度；每条边的测回数不得少于两个。
3光电测距注意事项：仪器严禁淋水和拆卸；严格遵守《规程》的有关规定；测距时，应避免在侧线两侧有反射物体；必须用气压计实测气压，用以对测距结果进行气象改正。
4井联系测量目的就是为了使井上下采用统一的平面坐标系统和高程系统所进行的测量工作。
其主要任务：确定井下经纬仪导线起始边方位角；确定井下经纬仪导线起始点的平面坐标；确定井下水准基点的高程。
5井定向的种类和精度：通过平硐和斜井定向；通过一个立井定向（一井定向）；两井定向；陀螺定向。
6投点就是在井筒中悬挂重锤线至定向水平。
单重投点法：就是在投点过程中垂球的重量不变。
7回采工作面测量的任务：标定巷道中线，指示巷道掘进的水平方向，简称给中线；标定巷道腰线，指示巷道掘进的坡度和底板高程，简称给腰线；定期检查和验收巷道掘进的质量和进度，简称验收测量；把掘进的巷道位置测绘在图纸上，简称填图；测定采矿工程的特征点等。
8通测量的工作步骤：调查了解贯通巷道的实际情况，根据贯通的容许偏差，选择合理的测量方案与测量方法；依据选定的方案进行实测和计算；根据相关数据标定集合要素；定期进行检查测量和填图；巷道贯通后，立即测量实际贯通偏差值；重大贯通工程完成后，应对测量工作进行精度分析与评定，写出总结。
9通测量设计书大体内容：井巷贯通工程概况；贯通测量方案的选定；贯通测量方法；贯通测量误差预计；贯通测量中存在的问题和采取的措施。
