xps挤塑聚苯板外墙保温系统施工工艺
xps挤塑聚苯板外墙保温系统施工工艺(精)

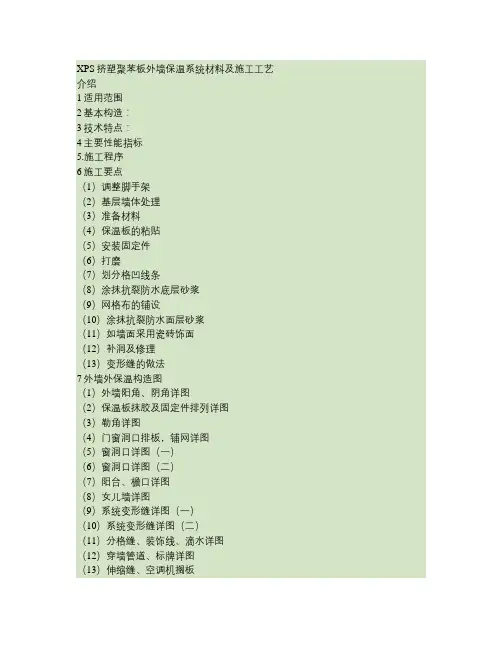

XPS挤塑聚苯板外墙保温系统材料及施工工艺介绍1适用范围2基本构造:3技术特点:4主要性能指标5.施工程序6施工要点(1)调整脚手架(2)基层墙体处理(3)准备材料(4)保温板的粘贴(5)安装固定件(6)打磨(7)划分格凹线条(8)涂抹抗裂防水底层砂浆(9)网格布的铺设(10)涂抹抗裂防水面层砂浆(11)如墙面采用瓷砖饰面(12)补洞及修理(13)变形缝的做法7外墙外保温构造图(1)外墙阳角、阴角详图(2)保温板抹胶及固定件排列详图(3)勒角详图(4)门窗洞口排板,铺网详图(5)窗洞口详图(一)(6)窗洞口详图(二)(7)阳台、檐口详图(8)女儿墙详图(9)系统变形缝详图(一)(10)系统变形缝详图(二)(11)分格缝、装饰线、滴水详图(12)穿墙管道、标牌详图(13)伸缩缝、空调机搁板(14)空调机室外机架、防盗网、水落管卡子详图8节能功效适用范围基本构造技术特点主要性能指标施工程序施工要点外墙外保温构造图示节能功效外墙保温现场图1适用范围基层为混凝土、空心砌块、轻质填充砌体、粘土砖和粘土砖等材料。
可用于不同气候区建筑外墙外保温工程。
2基本构造:基墙、粘贴层、保温隔热层、抗裂防护层、饰面层(涂料、面砖)3技术特点:该技术采用点边粘贴的做法和先进的硬质绝热材料,消除了建筑物冷热桥现象,具有显著的防水效果,对建筑物有保护作用,同时增强了居住的舒适度,装饰效果好,相容性好,抗老化效果好,是一种特别适合中国建筑国情的外墙外保温体系。
4主要性能指标保温板主要性能指标序号1234检验项目表面密度导热系数尺寸稳定性垂直于板面方向的抗拉强度5燃烧的性能(氧指数)%≥30单位Kg/㎡w/(m·k)%MPa标准要求35—45≤0.028≤0.30≥0.10膨胀锚固定主要性能指标检验项目单个锚栓抗拉承载力标准值单个锚栓对系统传热增加值单位KN标准要求≥0.60w/(㎡k)≤0.0045.施工程序6施工要点(1)调整脚手架,使架管或管头与墙面的最小距离为400mm,以便施工。
挤塑聚苯板外墙保温施工方案范文_挤塑型聚苯板(XPs)外墙保温系统施工工艺
挤塑聚苯板外墙保温施工方案范文_挤塑型聚苯板(XPs)外墙保温系统施工工艺摘要;挤塑型聚苯板《某PS》外墙保温系统汉能够完全杜绝热桥,达到节能50‰减少外墙热应力负荷,施工工艺简单易行、稳定可靠等性能,逐渐成为外墙保温施工中采用的主要方法,本文详细介绍了挤塑型聚苯板(某PS)外墙保温紊统的施工流程,以便于全面了解其施工全过程。
关键词:(某PS)外墙保温系统施工工艺建筑节能引言挤塑型聚苯板(某PS)外墙保温系统以能够完全杜绝热桥,达到节能50%,减少外墙热应力负荷,施工工艺简单易行、稳定可靠等性能,逐渐成为外墙保温施工中采用的主要方法,挤塑型聚苯板(某PS)外墙保温系统施工工艺主要由:基面处理一附着力测试一粘贴挤塑型聚苯板(某PS)一接缝和窗框一铺叠普通型耐碱玻璃纤维网一铺叠加强型耐碱玻璃纤维网一施涂。
1、基面处理检查基体表面的灰尘、污物和油渍等,应清洗干净。
基体表面应平整,不平整度在2米内不得超过10毫米。
检查门窗安装位置是否正确,与墙体连接是否牢固。
1.1新基面处理基面状况必须良好干净,基面如有无附着力的杂物,可用扫、刮、磨等方法去除。
基面必须保持干燥。
根据当地气候环境,砖石基面至少30天,混凝土基面至少45天。
1.2旧基面处理墙面如有裂缝或缺陷必须修补,其修补的材料和粘结剂相融。
若外墙是混凝土基面而且已腐蚀老化,须做研究后确定是否必须做修补。
凡是涂过有机涂料的砖石基面和水硬粘合剂的混凝土基面,包括各种现有涂料以及有机涂料(防水涂料、厚塑性涂层)都应当清除,清除方法有:化学和热处理刮掉、擦掉、用砂纸打磨掉、用水蒸汽或高压水喷掉。
全部冲洗或除去后,墙面有必要做附着力测试。
2,附着力测试墙的基面处理完后,方可进行附着力测试。
测试方法:在经过处理的基面上,将涂层厚至少1mm的粘结剂均匀地涂在附着力测试面上,经过48小时后,用砂纸打磨粘结剂的粘附表面,然后再用电钻钻个洞,在金属样片上涂布混凝土粘结砂浆或环氧胶,贴在已打磨过的粘结剂表面上,待干了以后用测力计牵拉力来测试附着力大小。
外墙保温挤塑聚苯板(XPS)施工

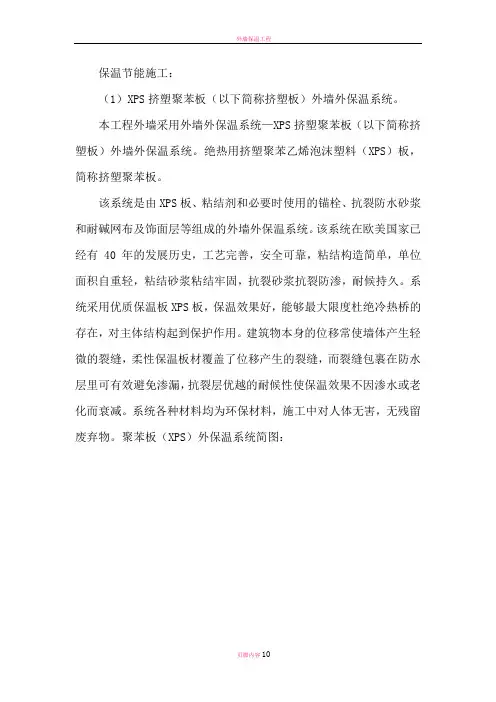

保温节能施工:(1)XPS挤塑聚苯板(以下简称挤塑板)外墙外保温系统。
本工程外墙采用外墙外保温系统—XPS挤塑聚苯板(以下简称挤塑板)外墙外保温系统。
绝热用挤塑聚苯乙烯泡沫塑料(XPS)板,简称挤塑聚苯板。
该系统是由XPS板、粘结剂和必要时使用的锚栓、抗裂防水砂浆和耐碱网布及饰面层等组成的外墙外保温系统。
该系统在欧美国家已经有 40 年的发展历史,工艺完善,安全可靠,粘结构造简单,单位面积自重轻,粘结砂浆粘结牢固,抗裂砂浆抗裂防渗,耐候持久。
系统采用优质保温板XPS板,保温效果好,能够最大限度杜绝冷热桥的存在,对主体结构起到保护作用。
建筑物本身的位移常使墙体产生轻微的裂缝,柔性保温板材覆盖了位移产生的裂缝,而裂缝包裹在防水层里可有效避免渗漏,抗裂层优越的耐候性使保温效果不因渗水或老化而衰减。
系统各种材料均为环保材料,施工中对人体无害,无残留废弃物。
聚苯板(XPS)外保温系统简图:(2)挤塑板(XPS)外墙外保温系统施工方案施工操作要点:基层处理:彻底清除基层墙体表面浮灰、油污、空鼓及风化物等影响粘结强度的材料。
为了增加挤塑板与基层及面层的粘结力,应在挤塑板表面涂刷专用界面剂,然后再用聚合物砂浆作粘结剂或保护层。
弹控制线:在外门窗洞口及伸缩缝处弹水平、垂直控制线。
外保温系统每层的伸缩缝位置根据建筑立面设计和面砖模数的情况留置。
配制专用粘结剂:1)将一份净水倒入干净的塑料桶,加入5份(重量比)干混砂浆,应边加砂浆边搅拌,然后用手持式电动搅拌器搅拌5分钟,直到搅拌均匀,且稠度适中为止。
2)将配置的粘结剂静置5分钟,再搅拌2分钟即可使用,配制好的粘结剂宜在1小时内用完。
3)专用粘结剂的配制只需加入净水,不得加入其它添加物(剂)。
(3)安装挤塑板:1)标准板尺寸为1200 mm×600 mm,挤塑板用工具刀切割。
2)网格布翻包:门窗洞口、阳角、檐口等处预粘网格布,总宽度为200 mm,翻包部分宽度为80 mm。
外墙XPS挤塑聚苯板保温板施工方案
外墙XPS挤塑聚苯板保温板施工方案施工工艺:基面准备→测量、放线→挂基准线→材料准备→配胶粘剂抹底层抹面砂浆→粘XPS挤塑聚苯板→安装锚固件→贴压网格布→抹面层抹面砂浆→外饰面1、弹控制线:根据建筑物立面设计和外墙外保温技术要求,在墙面弹出外门窗水平、垂直控制线。
2、挂基准线:在建筑物外墙大角及其它必要处挂垂直基准钢线,每层位置适当位置挂水平线,以控制聚苯板的垂直度和平整度。
3、配制聚合物砂浆胶粘剂:根据生产厂家提供的使用说明书中所列配合比进行配制,专人负责,严格计量,机械搅拌,确保搅拌均匀。
拌好的胶粘剂在静停10min后还需二次搅拌才能使用。
配好的胶粘剂注意防晒避风,以免水分蒸发过快。
一次配制量要在可操作时间内完成.4、粘贴聚苯板4.1、外保温用聚苯板标准尺寸为600×900;600×1200 两种,非标准尺寸或局部不规则处可现场裁切,但必须注意切口与板面垂直.整块墙面的边角处应用最小尺寸超过300 mm 的聚苯板。
聚苯板的拼缝不得正好留在门窗口的四角处。
4.2、粘贴聚苯板的方法有两种:一种为点框法,适用于平整度较差的墙面,保证粘结面积不小于30%;另一种为条粘法,适用于平整度较好的墙面。
学生宿舍为砖混六层结构,综合考虑粘结方式采用点框法。
4。
3、排板时按水平顺序排列,上下错缝粘结,阴阳角处做错茬处理。
4。
4、粘板应用专用工具轻柔、均匀挤压聚苯板,随时用2m 靠尺和托线板检查平整度和垂直度。
粘板时注意清除板边溢出的胶粘剂,使板与板之间无“碰头灰”。
板缝拼严,缝宽超出2mm 时用相应厚度的聚苯片填塞。
拼缝高差不大于1.5mm,否则用砂纸或专用打磨机打磨平整。
5、锚固件固定:采用机械锚固件固定聚苯板,锚固件安装应至少在胶粘剂使用24h 后进行,用电锤在聚苯板表面向内打孔,孔径视锚固件直径而定,进墙深度不得小于设计要求。
拧入锚固钉,钉头和圆盘不得超出板面,锚固件数量与型号根据设计要求确定.6、配制抹面砂浆:按照配合比配制抹面砂浆,做到计量准确,机械二次搅拌,搅拌均匀.配好的砂浆注意防晒避风,一次配制量应控制在可操作时间内完成,超过可操作时间后不准在加水或胶使用。
挤塑型聚苯板XPS保温屋面
挤塑型聚苯板XPS保温屋面【1】施工方法1、保温层施工:(1)基层应平整、干净、干燥;(2)挤塑板的铺贴方式采用干铺;(3)挤塑板不应破碎、缺棱角,铺设时遇有缺棱掉角、破碎不齐的,应锯平拼接使用。
(4)板与板间之间要错缝、挤紧,不得有缝隙。
若因挤塑板裁剪不方正或裁剪不直而形成缝隙,应用挤塑板条塞入并打磨平。
2、找坡层施工:(1)先按设计坡度及流水方向,用砂浆打点定位,确保坡度、厚度正确。
(2)铺设水泥陶粒找坡,用平板振动器压实适当,表面平整,找坡正确。
(3)找坡层完工后,应用彩条布覆盖,以防浸水和破坏。
(4)铺设找坡层时,应按设计规定埋设好排气槽、管。
3、水泥砂浆找平层施工:(1)水泥砂浆要求:严格控制配合比,使用清净中砂并过5mm 孔筛,含泥量不大于3%。
(2)做好防水基层的处理,板面上的垃圾、杂物、硬化的砂浆块等必须请除干净,墙上四周必须弹出水平标高控制线(50线)。
孔洞、管线应事前预埋、预留,严禁事后打洞。
(3)施工前应在底层先刷一道素水泥奖,找平层应粘结牢固,没有松动、起砂、起皮等现象,表面平整度≤5mm。
(4)找平层应设置30宽分隔缝,间距不大于6m×6m。
(5)在女儿墙、管道出屋面处均做成半径不小于10~15cm的圆角。
(6)防水层施工前,现场要进行基层检验:一般是将一块薄膜覆盖在找平层上,经过一夜后第2天早上掀起薄膜处没有明显的潮湿痕迹,则可进行防水层施工。
4、防水层施工:(1)材料要求1)聚氨酯涂膜防水材料,应有出厂合格证,应经复试合格后使用。
①甲组份是以聚醚树脂和二异氰酸酯等原料,经过聚合及反应制成的含有端异氰酸酯基的聚氨基甲酸酯预聚物,外观为浅黄粘稠状,桶装,每桶20kg。
②乙组份是由固化剂、促进剂、增韧剂、防霉剂、填充剂和稀剂等混合加工制成,外观有红、黑、白、黄及咖啡色等,膏状物,桶装,每桶40kg。
2)主要机具:一般应备有电动搅拌器、搅拌桶,油漆桶、塑料或橡胶刮板、滚动刷、油漆刷、弹簧秤、干粉灭火器等。
外墙挤塑聚苯板板保温工程施工方案
外墙挤塑聚苯板板保温工程施工方案外墙挤塑聚苯板保温工程是建筑工程中常用的保温材料之一,其具有优良的保温性能和施工便利性,在节能环保建筑中应用广泛。
1. 施工准备在进行外墙挤塑聚苯板板保温工程之前,需要做好以下准备工作:•确认设计图纸和施工方案;•准备好所需的施工材料和工具;•对施工现场进行清理和整理。
2. 施工工艺2.1 基层处理在进行外墙挤塑聚苯板板保温工程之前,需要对基层进行处理,确保基层平整、干燥、无松动物质,基层表面应进行处理提高抗裂性能。
2.2 埋件设置根据设计要求,在基层上设置挤塑聚苯板板的定位点,用于固定聚苯板板。
2.3 胶粘剂涂覆在挤塑聚苯板板的背面涂覆胶粘剂,均匀地覆盖整个表面,确保胶粘剂的均匀性和粘结牢固性。
2.4 挂网加固在胶粘剂未干燥前,在聚苯板板表面贴上加固网格布,在保证整体平整的情况下,保证聚苯板板和基层的结合牢固。
2.5 外墙挤塑聚苯板板安装将挤塑聚苯板板按照设计要求,贴合在胶粘剂上,确保板与板之间的接缝处紧密贴合、错位搭接。
2.6 补平打磨在板材固定后进行表面的修整,使整体表面平整一致。
2.7 面层处理在完成挤塑聚苯板板安装后,根据设计要求进行表面处理,如喷涂、贴砖等。
3. 完工验收完成外墙挤塑聚苯板板保温工程后,进行工程质量验收。
主要包括:•外墙保温板是否完整、牢固;•表面处理是否符合设计要求;•保温性能是否达到要求。
结语外墙挤塑聚苯板板保温工程施工方案的实施需要严格按照这一系列步骤进行,确保施工质量,提高外墙保温效果,同时也是对环保建筑的重要贡献。
XPS挤塑聚苯板外墙外保温施工方案
XPS挤塑聚苯板外墙外保温施工方案XPS挤塑聚苯板是目前外墙外保温的一种常用材料,具有优良的保温性能和耐久性。
在进行XPS挤塑聚苯板外墙外保温施工时,需要进行一系列的工序和措施,以确保施工质量和效果。
下面将详细介绍XPS挤塑聚苯板外墙外保温的施工方案。
一、施工准备1.确定施工现场:施工前需要确定好施工现场,清理垃圾和杂物,保证施工环境整洁。
2.准备材料:准备好所需的XPS挤塑聚苯板、胶水、螺丝等施工所需材料。
3.准备工具:准备好切割机、胶枪、水平仪、钢尺等施工所需工具。
4.安全防护:施工人员需佩戴好安全帽、手套、口罩等防护用具。
二、施工步骤1.基层处理:对施工基层进行清理,确保平整、干燥、无尘。
如有裂缝和洞口应先修补。
2.排线定位:根据外墙尺寸和保温要求,利用水平仪在墙面上做出水平和垂直的标线。
3.喷涂胶水:在XPS挤塑聚苯板背面均匀喷涂胶水,确保胶水均匀粘贴。
4.粘贴XPS挤塑聚苯板:根据标线,将涂有胶水的XPS挤塑聚苯板粘贴在墙面上,用螺丝进行固定。
5.接缝处理:XPS挤塑聚苯板之间的接缝需要用专用的密封胶进行填充,确保保温层的密封性。
6.规整表面:用切割机将XPS挤塑聚苯板边缘切割整齐,使外墙表面平整。
7.批刮保温灰浆:在XPS挤塑聚苯板表面批刮一层保温灰浆,增加外墙保温层的牢固性。
8.防护层处理:在保温灰浆表面做好抗裂网布的处理,再进行防护层的施工,增加外墙保温层的防水性和耐久性。
9.表面装饰:根据设计需求选择合适的外墙装饰材料,进行表面的装饰施工。
三、施工注意事项1.施工环境:XPS挤塑聚苯板外墙外保温施工需在干燥、无风的天气条件下进行。
2.施工质量:保温层的粘贴和固定必须牢固可靠,表面平整,无空鼓和开裂。
3.施工工具:务必使用专业的施工工具,避免使用生锈或损坏的工具。
4.施工阶段:施工过程中需按照先基层处理,再XPS挤塑聚苯板粘贴,最后防护层处理的顺序进行,确保施工进度和效果。
通过以上施工方案,可以确保XPS挤塑聚苯板外墙外保温施工的顺利进行和工程质量的达标。
挤塑聚苯乙烯泡沫板外墙保温施工工艺、施工方案
挤塑聚苯乙烯泡沫板外墙保温施工工艺、施工方案第1节基层清理5.1.1 清理混凝土墙面上残留的浮灰、脱模剂油污等杂物及抹灰空鼓部位等。
5.1.2 剔除剪力墙接槎处劈裂的混凝土块、夹杂物、空鼓等,并重新进行修补;窗台挑檐按照2%用水泥砂浆找坡,外墙各种洞口填塞密实。
5.1.3 要求粘贴挤塑板表面平整度偏差不超过4mm ,超差时对突出墙面处进行打磨,对凹进部位进行找补(需找补厚度超过6mm 时用1﹕2.5 水泥砂浆抹灰,需找补厚度小于6mm 时由保温施工单位用聚合物粘结砂浆实施找补);以确保整个墙面的平整度在4mm 内,阴阳角方正、上下通顺。
第2节配制砂浆5.2.1 施工使用的砂浆分为专用粘结砂浆及面层聚合物抗裂砂浆。
5.2.2 施工时用手持式电动搅拌机搅拌,拌制的粘结砂浆重量比为水:砂浆=1:5,边加水边搅拌;搅拌时间不少于5min,搅拌必须充分、均匀,稠度适中,并有一定黏度。
5.2.3 砂浆调制完毕后,须静置5min,使用前再次进行搅拌,拌制好的砂浆应在1h 内用完。
第3节刷专用界面剂一道为增强挤塑板与粘结砂浆的结合力,在粘贴挤塑板前,在挤塑板粘贴面薄薄涂刷一道专用界面剂;待界面剂晾干后方可涂抹聚合物粘结砂浆进行墙面粘贴施工。
第4节预粘板端翻包网格布在飘窗板、挑檐、阳台、伸缩缝等位置预先粘贴板边翻包网格布,将不小于220mm 宽的网格布中的80mm 宽用专用粘结砂浆牢固粘贴在基面上(粘结砂浆厚度不得超过2mm),后期粘贴挤塑板时再将剩余网格布翻包过来。
第5节粘贴挤塑板5.5.1 施工前,根据9 号楼整个外墙立面的设计尺寸编制挤塑板的排板图,以达到节约材料、施工施工速度的目的。
挤塑板以长向水平铺贴,保证连续结合,上下两排板须竖向错缝1/2 板长,局部最小错缝不得小于200mm 。
5.5.2 总包单位指定某一基面处理完成的楼层作为样板层交与外保温单位进行样板层施工。
挤塑板的粘贴应从细部节点(如飘窗、阳台、挑檐)及阴、阳角部位开始向中间进行。
挤塑聚苯板(XPS)墙内保温施工工艺
挤塑聚苯板(XPS)墙内保温施工工艺1、施工工艺流程2、操作工艺(1)对未达到上述标准的墙面应进行处理:彻底清理干净墙面妨碍粘结的附着物,平整度超差部分应剔凿或修补。
(2)弹控制线。
根据建筑立面设计和外墙外保温技术要求,在墙面弹出外门窗水平、垂直控制线及伸缩线、装饰缝线等。
(3)挂基准线。
在建筑外墙大角(阳角、阴角)及其他必要处挂垂直基准线,每个楼层适当位置挂水平线,以控制保温板的垂直度和平整度。
(4)配制聚合物砂浆专用粘结剂。
根据生产厂使用说明书提供的配合比配制专人负责,严格计量,机械搅拌,确保搅拌拌均匀。
拌好的胶粘剂在静停10min后使用时再次搅拌均匀才能使用。
配好的料注意防晒避风,以免水分蒸发过快。
一次配制量应在可操作时间内用完。
(5)粘贴翻包网格布。
凡在粘贴的XPS板侧边外露处(如伸缩缝、建筑沉降缝、温度缝等缝线两侧、门窗口处)都应做网格布翻包处理,做法见附图。
(6)粘贴XPS板。
外保温用XPS板标准尺寸为600mm×1200mm,非标准尺寸或局部不规则处可现场裁切,但必须注意切口与板面垂直。
整块墙面的边角处应用小尺寸超过300mm的XPS板,XPS板的拼缝不能留在门窗口的四角处。
采用粘结方式固定XPS板时,采用的粘贴方式宜为点框法。
应保证粘结面积不小于50%,加强处参见个体工程设计;不得在聚苯板侧面涂抹胶粘剂。
其操作方法:用不锈钢抹子,沿板四周涂抹配制好的粘结胶浆,其宽度约50mm,厚约10mm。
应在板的中间部分均匀布点,每点胶浆直径约100mm,厚约10mm,中心距约200mm。
胶浆的涂抹面积与保温板的面积之比不得小于2/5。
抹浆时保温板侧边应保持清洁,不得粘有胶浆。
保温板抹完粘结胶浆后,立即将平板平贴在已施工完的翻包网格布的基层上滑动就位,粘贴时应轻柔、均匀挤压。
随时用2m靠尺和托线板检查平整度和垂直度。
粘板时注意清除板边溢出的胶粘剂,使板与板之间无“碰头灰”。
板缝拼严,缝宽超出2mm时用相应厚度的XPS板片填塞。
挤塑聚苯板施工方案(3篇)
第1篇一、工程概况挤塑聚苯板(XPS)是一种高性能的保温隔热材料,具有优异的保温性能、防火性能和耐候性能。
本方案适用于新建或改造建筑物的外墙保温隔热工程,旨在提高建筑物的保温效果,降低能源消耗。
二、施工准备1. 施工人员准备(1)组织施工队伍,明确各工种人员职责。
(2)对施工人员进行技术交底和安全教育。
2. 材料准备(1)挤塑聚苯板:选择符合国家标准的挤塑聚苯板,确保其密度、抗压强度、导热系数等指标符合设计要求。
(2)粘结剂:选用环保型、耐候性好的粘结剂,确保其与挤塑聚苯板及基层材料的粘结强度。
(3)网格布:选用耐碱、耐候性好的网格布,增强挤塑聚苯板与基层材料的粘结强度。
(4)抹面砂浆:选用与挤塑聚苯板相匹配的抹面砂浆,确保其粘结强度和耐候性能。
(5)辅助材料:如切割机、水平尺、钢卷尺、锤子、剪刀等。
3. 工具准备(1)切割工具:用于切割挤塑聚苯板。
(2)搅拌机:用于搅拌粘结剂。
(3)抹子:用于涂抹粘结剂和抹面砂浆。
(4)水平尺:用于检测挤塑聚苯板平整度。
(5)钢卷尺:用于测量尺寸。
三、施工工艺1. 基层处理(1)清理基层:将基层表面的灰尘、油污、松散物等清理干净。
(2)修补裂缝:对基层裂缝进行修补,确保其平整度。
(3)涂刷界面剂:在基层表面涂刷界面剂,提高基层与粘结剂的粘结强度。
2. 挤塑聚苯板粘贴(1)放样:根据设计图纸,在基层上放出挤塑聚苯板的粘贴位置和尺寸。
(2)切割:使用切割机将挤塑聚苯板切割成所需尺寸。
(3)粘贴:将切割好的挤塑聚苯板粘贴在基层上,注意调整其平整度和垂直度。
(4)压实:使用锤子或抹子压实挤塑聚苯板,确保其与基层材料粘结牢固。
3. 网格布铺设(1)粘贴网格布:在挤塑聚苯板表面涂抹粘结剂,将网格布粘贴在挤塑聚苯板上。
(2)压实网格布:使用抹子压实网格布,确保其与挤塑聚苯板粘结牢固。
4. 抹面砂浆施工(1)搅拌砂浆:将抹面砂浆搅拌均匀。
(2)涂抹砂浆:将搅拌好的砂浆涂抹在网格布上,注意厚度均匀。
XPS挤塑聚苯板保温工艺方案
XPS挤塑聚苯板保温工艺方案介绍本文档旨在提供一种XPS挤塑聚苯板保温的工艺方案。
XPS挤塑聚苯板是一种常用的保温材料,其具有优异的热传导性能和耐水性,因此在建筑保温领域被广泛应用。
工艺步骤1. 准备工作:在施工前,需要确保施工材料和设备齐备,并进行现场勘察和安全检查。
2. 清洁表面:保证墙体表面干燥、平整、无灰尘和油污等杂质。
3. 基层处理:对基层进行必要的处理,如填平裂缝、刮砂浆等。
4. 安装固定龙骨:根据设计要求,在墙体上安装固定龙骨。
5. 密封材料:使用适当的密封材料对固定龙骨和墙体之间进行密封,防止冷热桥效应。
6. 切割XPS挤塑聚苯板:根据实际需求,使用合适的切割工具将XPS挤塑聚苯板切割成需要的尺寸。
7. 固定XPS挤塑聚苯板:使用合适的粘结剂将XPS挤塑聚苯板固定在固定龙骨上。
8. 接缝处理:对XPS挤塑聚苯板的接缝进行处理,确保接缝紧密无缺陷。
9. 表面饰面:根据需要,选择合适的饰面材料进行装饰,如瓷砖、涂料等。
10. 检验验收:完成施工后,进行必要的检验和验收,确保施工质量符合要求。
注意事项- 在施工过程中,要注意安全操作,使用合适的防护措施。
- 施工材料和设备要符合相关规定和标准,确保质量可靠。
- 联系专业人士进行具体施工和技术指导,避免施工错误和质量问题。
- 遵守当地建筑保温相关法规和规定,确保施工合法合规。
结论通过本工艺方案,可以实现XPS挤塑聚苯板的有效保温,提高建筑的能效性能。
在施工过程中,需要注意安全操作和合规要求,确保施工质量和效果。
这个工艺方案可以为建筑保温行业提供参考,同时也可以根据具体情况进行调整和改进。
挤塑聚苯板XPS薄抹灰外墙外保温系统施工及监理要点
挤塑聚苯板(XPS)薄抹灰外墙外保温系统施工及监理要点目录一、挤塑聚苯板(XPS)特点 (1)二、适用范围 (2)三、工艺原理 (2)四、施工工艺流程及操作要点 (3)五、材料与设备 (13)六、质量控制 (16)七、安全措施 (18)八、环保措施 (19)挤塑聚苯板(XPS)薄抹灰外墙外保温系统施工及监理要点挤塑聚苯板(XPS)薄抹灰外墙外保温系统是由专用胶粘剂、挤塑聚苯板(XPS)、锚栓、耐碱玻璃纤维网格布、专用抹面胶、高分子乳液弹性底层涂料等系统材料等构成的保温体系。
该体系以挤塑聚苯板(xPs)为保温层材料,采用粘钉结合的方式将挤塑聚苯板固定在基层墙面的外表面上,以聚合物改性抹面胶复合耐碱玻璃纤维网格布为防护层,外饰面可采用涂料。
挤塑聚苯板(xPS)薄抹灰外墙外保温系统集保温、防水和装饰功能为一体,具有节能、保温、隔热、隔声、防渗漏等能力;系统中各组成材料在自身的生产过程中对环境无污染,是一种轻质、高效、环保型的墙体节能系统。
其适用范围广,材料配套齐全,工艺简便、合理,能满足我国大部分地区不同气候条件下的建筑节能施工要求。
一、挤塑聚苯板(XPS)特点1.1本系统采用挤塑聚苯板(xPS)作为保温材料,因为其导热系数很小,所以具有优良的保温性能。
1.2本系统不仅采用拉伸粘结强度很高的胶粘剂和抹面材料,并且在挤塑聚苯板的两个面涂刷特种界面处理剂,该界面剂晾干后呈粘性,并能与聚合物改性水泥砂浆产生化学性的结合。
而且对所有挤塑聚苯板(xPS)均采用锚固件作辅助固定,即其与基层墙体的连接全部采用粘钉结合的方式,提高了系统的粘结强度和拉伸强度。
大幅度提高了系统以及系统与基层墙体之间的整体性。
1.3本系统保温层的xPs板结构紧密、抗压强度高,有利于提高系统抗冲击和抵御各种外力作用的能力;抗拉伸强度高,则保温层本身的整体性好,能提高抗负风压的能力(不易被拉开);抗剪切强度高,可承受较大的面层重力,而有利于外侧的面砖粘贴。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
小于 4mm ,并保证无空鼓、脱层和裂缝等缺陷。
对原有建筑改造应清除松动物及风化物,并按上述办法进行,使其达到要求。
墙体基面的允许尺寸偏差
工程 做法
项目
允许偏差 ,≤ , mm
墙面 砌体 垂直度 工程
每层
全高
≤10m >10m
表面平整度
4(2m 托线板检查 )
6
经纬仪或吊线检
10
查
2m 直尺和锲形 4
(6)窗洞口详图(二) (7)阳台、檐口详图 (8)女儿墙详图 (9)系统变形缝详图(一) (10)系统变形缝详图(二) (11)分格缝、装饰线、滴水详图 (12)穿墙管道、标牌详图 (13)伸缩缝、空调机搁板 (14)空调机室外机架、防盗网、水落管卡子详图 8 节能功效 适用范围 基本构造 技术特点 主要性能指标 施工程序 施工要点 外墙外 保温构造图示 节能功效
单位 KN
w/ (㎡ k )
标准要求 ≥0.60 ≤0.004
5.施工程序
6 施工要点 (1)调整脚手架,使架管或管头与墙面的最小距离为 400mm ,以便施工。 (2)基层墙体处理 清除墙体表面的油、灰尘、污垢、脱模剂、风化物等影响粘结强度的材料。 基层找平:用 1 : 3 水泥砂浆找平。表面不压光。用 2m 靠尺检查最大偏差应
A .保温板粘结牢固后,一般在 24-48 小时以后安装固定件,按设计要求的位 置钻孔,钻孔深度为基层墙体 60mm-80mm 。 B .固定件个数
六层以下(含六层)建筑:约 5 个 /m2 ; 六 - 十层(含十层)建筑:约 6 个 /m2 ; 十 - 十八层(含十八层)建筑:约 7 个 /m2 ; 十九 - 二十四层(含二十四层)建筑:约 9 个 /m2 ; 二十四层以上建筑:约 11 个 /m2 ; 注:造型复杂的建筑,可根据实际情况适当增加固定件数量。
外墙保温现场图
1 适用范围 基层为混凝土、空心砌块、轻质填充砌体、粘土砖和粘土砖等材料。可用于不同 气候区建筑外墙外保温工程。 2 基本构造: 基墙、粘贴层、保温隔热层、抗裂防护层、饰面层(涂料、面砖)
3 技术特点: 该技术采用点边粘贴的做法和先进的硬质绝热材料,消除了建筑物冷热桥现象, 具有显著的防水效果,对建筑物有保护作用,同时增强了居住的舒适度,装饰效 果好,相容性好,抗老化效果好,是一种特别适合中国建筑国情的外墙外保温体 系。 4 主要性能指标 保温板主要性能指标
序号 1 2 3 4
5
检验项目 表面密度 导热系数 尺寸稳定性 垂直于板面方向的抗 拉强度 燃烧的性能(氧指数)
单位 Kg/ ㎡ w/(m·k)
% MPa
%
标准要求 35—45 ≤0.028 ≤0.30 ≥0.10
≥30
膨胀锚固定主要性能指标 检验项目
单个锚栓抗拉承载力 标准值
单个锚栓对系统传热 增加值
塞尺检查
混凝 土工程
垂直 度
表面 平整
层高
≤5m >5m
全高
2m 长度
5mm 6mm H/1000 且 ≤30
4mm
(3)准备材料 按 5 中的要求准备各材料。 (4) 保温板的粘贴 根据图纸要求,首先沿着外墙散水标高弹好散水水平线。墙面连续高或宽超过 25 米时,应设伸缩缝。需设置系统伸缩处,应在墙面弹出变形缝线及变形缝宽度线。
XPS 挤塑聚苯板外墙保温系统材料及施工工艺 介绍
1 适用范围 2 基本构造: 3 技术特点: 4 主要性能指标 5.施工程序 6 施工要点 (1)调整脚手架 (2)基层墙体处理 (3)准备材料 (4) 保温板的粘贴 (5) 安装固定件 (6) 打磨 (7) 划分格凹线条 (8) 涂抹抗裂防水底层砂浆 (9) 网格布的铺设 (10) 涂抹抗裂防水面层砂浆 (11) 如墙面采用瓷砖饰面 (12) 补洞及修理 (13) 变形缝的做法 7 外墙外保温构造图 (1)外墙阳角、阴角详图 (2)保温板抹胶及固定件排列详图 (3)勒角详图 (4)门窗洞口排板,铺网详图 (5)窗洞口详图(一)
标准网、加强网、锚固件分布表
分布名称
外墙饰面 层为涂料
一层 二层及二层以
上
外墙饰面 层为瓷砖
一层 二层及二层以
上
标准网 有 有 有 有
加强网 有 无 ╳ ╳
锚固件 无 无 有 有
☆ 条粘法 用齿口鳗刀将粘结剂混合物砂浆按水平主向均匀不间断地抹在保温板上,粘结剂 混合物砂浆条宽为 10mm, 厚为 5mm ,间距为 50mm 。此法一般用于平整度较好 的墙面。 C .涂好混合物砂浆的保温板必须立即粘贴切在墙面上滑动就位,以防止混合物 砂浆表面结皮失去粘结作用。粘结时应轻柔,均匀挤压。为了保证表面的平整度, 应随时用一根长度不小于 2.0m 的靠尺进行压平操作。 D .保温板应自上而下沿水平方向横向铺贴。每块板都要保证其平整度,粘贴牢 固。板与板之间要挤紧,不得在板缝碰头处抹混合物砂浆,每贴切好一块,应及 时清除挤出的砂浆。板间不留空隙。当板缝间隙大于 2mm 时 , 挤塑板为 1.5mm ,应用保温板条填实后磨平。保温板条两侧不得抹混合物砂浆,不能用混 合物砂浆填充板缝间隙。 E .在墙角处,应先排好尺寸,按所需尺寸裁剪保温板。保温板应垂直交错互锁, 保证拐角处板垂直完整。 F .窗洞口角部的保温板,应采用整块保温板裁出的做洞口角,不得拼接。 G. .粘贴墙身阳角及窗口两侧阳角时,先弹出基准线,作为控制阳角上下竖直 的依据。 H .保温系统施工前,外墙门窗、消防梯、落水管支架、各种进户管线、预埋件 及支托架必须按图纸施工完毕。 (5) 安装固定件
C .固定件加密:阳角,孔洞边缘在水平、垂直方向加密,距基层边缘不小 于 60mm 。 D .紧固件的构件圆盘与保温板表面取平或略拧入一些。 (6) 打磨 A .保温板接缝不平处,应用衬有平整处理的 20 粒度的砂纸磨平,然后将整个 墙面打磨一遍。打磨动作为柔和的圆周方向,不要沿着与保温板接缝平行方向打 磨。 B .打磨后,应用刷子或压缩空气清除干净表面的碎屑及浮灰。 (7) 划分格凹线条 A .根据设计分格用墨斗弹出分格线的位置,并进行水平或竖向校正。 B .按照弹好的分格线在保温板上安好定位靠尺,使用切槽机将保温板切成凹口, 开槽后的保温板厚度不能小于 15mm 。 C .对不直的凹槽进行修改。 (8) 涂抹抗裂防水底层砂浆 A .涂抹底层砂浆前,应先检查保温板是否干燥,表面是否平整,并去除板面有 害物质,杂质等。 B .用抹子在保温板表面涂抹一层面积略大于网格布的抗裂防水面层剂混合物砂 浆门窗洞口内侧周边以及洞口四角均加一层网格布进行加强。洞口四角网格布
保温板的粘贴可采用以下两种方法: ☆ 点粘法 用抹子沿保温板的四周边涂敷一条平均宽 50mm 厚 5mm-7mm 的梯形带状力冠粘 贴剂混合物砂浆,平均厚度视其墙面平整度而定。并同时涂 5 块厚 5mm-7mm 直 径为 100mm 的点状物,均匀分布在板中间,外饰面为涂料时,粘结剂混合物与 保温板粘贴面积之比不小于 30% ;外饰面为瓷砖时,需加锚固件。
