Radarsat-1数据处理(1)

Range-Doppler域信号表达式
距离多普勒域的信号频谱：
2 R0 }wa ( fη − fη c ) S rd (τ , fη ) = Awr {τ − cD( fη , vr ) × exp{− j 4π f 0 R0 D( fη , vr ) c }
2 R0 × exp{ jπ K m [τ − ]2 } cD( fη , vr )
距离压缩，SRC，一致RCMC同时进行
ϕ2= ( fτ , fη ) exp{ jφrc + jφbulk }
Radarsat-1 数据处理方法 2010.秋北京
方位压缩和剩余相位补偿
方位匹配滤波:
2 R0 = φac 2π f 0 [ D( fη ,Vr ) −= 1] 2π f 0 [ D( fη ,Vr ) − 1]D( fη c ,Vr )τ c 剩余相位:
)τ a2 π K mα (1 + α )τ b2 = φres π K m ( = 1+α 2 Rref )2 = π K mα (1 + α )(τ − cD( fηref ,Vr )
方位向匹配滤波与附加相位校正可同时进行
α
ϕ = (τ , fη ) exp{ jφac − jφres } 3
Radarsat-1 数据处理方法 2010.秋北京
CS算法成像处理的特点：
成像精度高 CS算法的推导的过程中进行了很少的假设，处理精确避免了插值处理，运算速度较快，便于实现利用Chirp Scaling操作将不同距离处的距离弯曲变换为形状一致的距离迁移曲线，然后利用相位相乘来实现距离迁移校正解决了二次距离压缩问题在距离压缩的过程中同时完成了二次距离压缩，不需要做特殊处理

SARscape数据处理演示教学

SARscape下雷达图像一般处理与应用sarscape 多视处理雷达图像地理编码slc图像滤波洪水监测作物监测SAR系统可以通过多种方式获得图像，如单通道或双通道模式（如HH、HH / HV或VV / VH)、干涉(单轨或多轨)模式、极化模式(HH,HV,VH,VV)、干涉及极化组合采集模式，不同的获取模式对应了不同的处理方法，可分为以下四种：∙雷达强度图像处理∙雷达干涉测量（InSAR/DInSAR）∙极化雷达处理（PolSAR）∙极化雷达干涉测量（PoIInSAR）本文介绍的是雷达强度图像的处理。

1 处理流程如下图是利用SARscape雷达图像基本处理工具，基于不同雷达数据情况，执行雷达图像处理和应用的流程图。

单雷达图像处理与应用流程图单一传感器，单一模式，多时相雷达图像处理与应用流程图单/多传感器，多模式，多时相雷达图像处理与应用流程图2 处理流程关键技术下面介绍流程中相关技术。

(1)聚焦处理对雷达系统的RAW数据中每个点的反射绿利用经过优化的调焦算法实现数据快速聚焦处理，直接输出单视复数产品数据（SLC数据）。

(2)多视处理为了得到最高空间分辨率的SAR图像，SAR信号处理器使用完整的合成孔径和所有的信号数据，如单视复数（SLC）SAR图像产品，使得SAR图像包含很多的斑点噪声。

多视处理的目的是为了抑制SAR图像的斑点噪声。

Multilooking工具支持距离向多视和方位向多视，处理得到的多视强度图像是距离向和/或方位向像元分辨率的平均值。

为了提高多视图像的辐射分辨率，降低了空间分辨率。

Multilooking工具支持SLC强度数据或距离向强度数据的输入。

对SLC图像(*_slc)多视处理的结果（右边*_pwr）(3)图像配准提供Coregistration工具，使用交叉相关技术实现覆盖同一地区的多幅雷达影像的自动配准，以达到亚像素配准精度，整个过程采用全自动的方式。

(4)滤波Filtering工具提供一系列滤波用于去除雷达图像的斑点噪声，可用于单波段雷达图像和多时相雷达图像。

(完整版)03-SAR数据基本处理

– 天线增益（G2）The antenna gain pattern (G2): 天线增益的幅度变化的影响，与非定向天线相比，参考DEM和基准高度进行了校正
– 距离引起的损失（R3）: 接收功率要由传播过程中从远到近的距离变化校正
辐射定标——结果
• 一般采用以下命名
– Beta Nought (ß°) 雷达亮度（反射率）系数，在斜距方向每单位面积的反射率单位是无量纲的。这种归一化的优点是不需要入射角（如散射面积A）
– Sigma Nought (so), 后向散射系数，就是通常说的散射体反射回来的雷达强度，单位是dB，Sigma nought的定义是假设入射到水平面，其差异与入射角、波长、极化、散射体的物理性质有关
– Gamma (g) ，用入射角归一化的后向散射系数
辐射归一化
• 严格的定标之后，可识别在距离方向的后向散射系数。因为地物反射的能量取决于入射角，实际上，获取数据的幅宽越大，在距离向的后向散射系数的变化越大，这种变化和散射体的物理特性有关，是不能被校正的，只能通过一些相对的方法来弥补，如标准化
SAR基本处理技术
技术支持邮箱：ENVI-IDL@ 技术支持热线：400-819-2881-7 /enviidl
主要内容
1. 数据导入 2. 单景雷达影像处理 3. 多时相雷达影像处理
1.数据导入
数据导入
• 目的：生成SARscape识别的数据格式 • 支持SAR数据，光学数据，高程数据
– 局部入射角校正
– 叠掩/阴影处理
左-后向散射系数，中-局部入射角地图，右-叠掩/阴影地图
练习：地理编码和辐射定标
• 工具：/SARscape/Basic/Intensity Processing/Geocoding/Geocoding and Radiometric Calibration

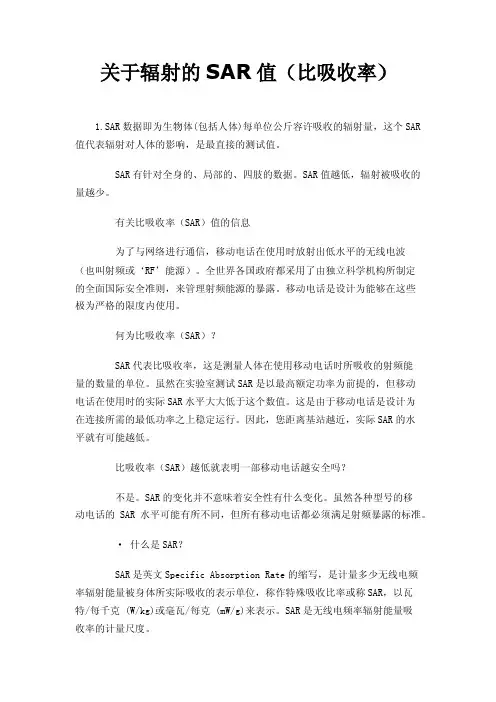

关于辐射的SAR值（比吸收率）

关于辐射的SAR值（比吸收率）1.SAR数据即为生物体(包括人体)每单位公斤容许吸收的辐射量，这个SAR 值代表辐射对人体的影响，是最直接的测试值。

SAR有针对全身的、局部的、四肢的数据。

SAR值越低，辐射被吸收的量越少。

有关比吸收率（SAR）值的信息为了与网络进行通信，移动电话在使用时放射出低水平的无线电波（也叫射频或‘RF’能源）。

全世界各国政府都采用了由独立科学机构所制定的全面国际安全准则，来管理射频能源的暴露。

移动电话是设计为能够在这些极为严格的限度内使用。

何为比吸收率（SAR）？SAR代表比吸收率，这是测量人体在使用移动电话时所吸收的射频能量的数量的单位。

虽然在实验室测试SAR是以最高额定功率为前提的，但移动电话在使用时的实际SAR水平大大低于这个数值。

这是由于移动电话是设计为在连接所需的最低功率之上稳定运行。

因此，您距离基站越近，实际SAR的水平就有可能越低。

比吸收率（SAR）越低就表明一部移动电话越安全吗？不是。

SAR的变化并不意味着安全性有什么变化。

虽然各种型号的移动电话的SAR水平可能有所不同，但所有移动电话都必须满足射频暴露的标准。

·什么是SAR？SAR是英文Specific Absorption Rate的缩写，是计量多少无线电频率辐射能量被身体所实际吸收的表示单位，称作特殊吸收比率或称SAR，以瓦特/每千克 (W/kg)或毫瓦/每克 (mW/g)来表示。

SAR是无线电频率辐射能量吸收率的计量尺度。

· SAR测试人体模型、测量仪器、探针对及机械臂组成SAR测量系统，系统置于屏蔽室中。

人体模型的内部是液态物质，液体的电磁特性与人体组织的电磁特性一致，探针可在其内自由移动进行测试，最后通过某公式计算出SAR值。

· SAR与手机辐射1、国际通行以SAR作为衡量手机辐射的基本限值；2、对手机辐射的测量不能在空气中进行；3、任何无线发射装置，都会产生电磁辐射，从这个角度上看，纯粹意义上的“绿色手机”是不存在的；4、目前标准规定的手机辐射限值，一般比可能引起危险的辐射剂量要小50倍。

SAR雷达卫星影像数据的基本知识

SAR雷达卫星影像数据的基本知识SAR雷达卫星影像数据的基本知识⽤⼀个⼩天线作为单个辐射单元，将此单元沿⼀直线不断移动，在不同位置上接收同⼀地物的回波信号并进⾏相关解调压缩处理。

⼀个⼩天线通过“运动”⽅式就合成⼀个等效“⼤天线”，这样可以得到较⾼的⽅位向分辨率，同时⽅位向分辨率与距离⽆关，这样SAR就可以安装在卫星平台上⽽可以获取较⾼分辨率的SAR图像。

图1 SAR成像原理⽰意图1、⼏个参重要参数为了更好的理解SAR和SAR图像，需要知道⼏个重要的参数。

分辨率SAR图像分辨率包括距离向分辨率（Range Resolution）和⽅位向分辨率（Azimuth Resolution）。

图2 距离向和⽅位向⽰意图距离向分辨率（Range Resolution）垂直飞⾏⽅向上的分辨率，也就是侧视⽅向上的分辨率。

距离向分辨率与雷达系统发射的脉冲信号相关，与脉冲持续时间成正⽐：Res( r) = c*τ/2其中c为光速，τ为脉冲持续时间。

⽅位向分辨率（Azimuth Resolution）沿飞⾏⽅向上的分辨率，也称沿迹分辨率。

如下为推算过程：真实波束宽度：β= λ/ D真实分辨率：ΔL = β*R = Ls (合成孔径长度)合成波束宽度βs = λ /(2* Ls) = D / (2* R)合成分辨率ΔLs = βs* R = D / 2其中λ为波长，D为雷达孔径，R为天线与物体的距离。

从这个公式中可以看到，SAR系统使⽤⼩尺⼨的天线也能得到⾼⽅位向分辨率，⽽且与斜距离⽆关（就是与遥感平台⾼度⽆关）。

图3 ⽅位向分辨率⽰意图极化⽅式雷达发射的能量脉冲的电场⽮量，可以在垂直或⽔平⾯内被偏振。

⽆论哪个波长，雷达信号可以传送⽔平（H）或者垂直（V）电场⽮量。

接收⽔平（H）或者垂直（V）或者两者的返回信号。

雷达遥感系统常⽤四种极化⽅式———HH、VV、HV、VH。

前两者为同向极化，后两者为异向(交叉)极化。

极化是微波的⼀个突出特点，极化⽅式不同返回的图像信息也不同。

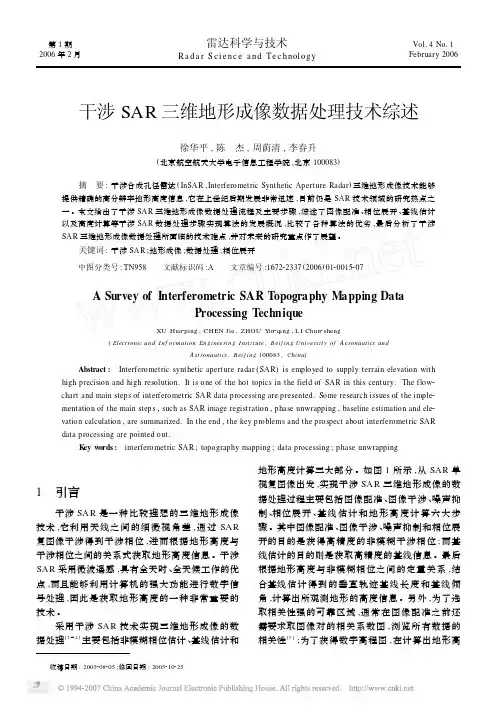

干涉SAR三维地形成像数据处理技术综述
