在solidworks里如何增加方程式及链接数值
SolidWorks驱动方程曲线简单教程
SolidWorks中“方程式驱动的曲线”工具的应用自从SolidWords自从2007版开始，草图绘制工具中添加了“方程式驱动的曲线”工具，用户可通过定义”笛卡尔坐标系”(暂时还不支持其他坐标系) 下的方程式来生成你所需要的连续曲线。
这种方法可以帮助用户设计生成所需要的精确的数学曲线图形，目前可以定义“显式的”和“参数的”两种方程式。
本文将分别依次介绍这两种方程式的定义方法，以及绘制一些特殊曲线时的注意事项。
“显式方程”在定义了起点和终点处的 X 值以后，Y 值会随着 X 值的范围而自动得出；而“参数方程”则需要定义曲线起点和终点处对应的参数(T)值范围，X 值表达式中含有变量 T，同时为Y值定义另一个含有T值的表达式，这两个方程式都会在T的定义域范围内求解，从而生成需要的曲线。
下面介绍一下笛卡尔坐标系下常用的一些曲线的定义方法，通过图片可以看出所绘制曲线的关键位置的数值。
对于有些在其他坐标系下定义的曲线方程，例如极坐标系方程,大家可以使用基本的数学方法先将该坐标系下的曲线方程转化到笛卡尔坐标系以后就可以重新定义该曲线了。
关于“方程式曲线”对话框其他的选项功能大家可以参照SolidWords帮助文件详细了解使用方法。
（一）显式方程类型：正弦函数函数解析式：1正弦曲线是一条波浪线，k、ω和φ是常数（k、ω、φ∈R，ω≠0）2A——振幅、(ωx+φ)——相位、φ——初相3k——偏距、反应图像沿Y轴整体的偏移量4ω目标：模拟交流电的瞬时电压值得正玄曲线图像,周期，φ=，A=2操作：新建零件文件→工具→选择绘图基准面→方程式驱动的曲线，键入如下方程。
方程式：X1=- ，X2=函数图像：如图 1-1 所示，使用尺寸标注工具得出图像关键点对应的数值图 1-1类型：一次函数函数解析式：Yx=1一次函数是一条直线 , y值与对应x值成正比例变化，比值为k 2k、b是常数,x∈R目标：模拟速度—位置曲线,k=4,b=0操作：新建零件文件→选择基准面→驱动的曲线，键入如下方程方程式: Yx=4*x+0函数图像：如图 1-2 所示，使用尺寸标注工具得出图像关键点对应的数值图 1-2类型：二次函数函数解析式：Yx=1平面内,到一个定点F和不过F的一条定直线L距离相等的点的轨迹(或集合)称之为抛物线。
solidworks2020中方程式的运用
solidworks2020中方程式的运用SolidWorks是一款广泛应用于机械设计领域的三维建模软件，它提供了丰富的功能和工具，帮助工程师们更高效地进行设计和分析。
其中，方程式的运用是SolidWorks2020版本中的一个重要特点。
方程式在SolidWorks中的应用非常广泛，它可以用于定义尺寸、约束和关系，从而实现参数化设计。
通过使用方程式，设计师可以将设计中的尺寸和参数与数学方程关联起来，使得设计过程更加灵活和智能化。
首先，方程式可以用于定义尺寸。
在传统的设计中，设计师需要手动输入每个尺寸的数值，这样一旦需要修改尺寸时，就需要逐个修改。
而在SolidWorks中，设计师可以通过定义方程式来实现尺寸的自动计算。
例如，设计师可以定义一个方程式，将两个尺寸相加作为一个新的尺寸，这样当其中一个尺寸发生变化时，另一个尺寸也会自动更新。
这种方式不仅提高了设计的效率，还减少了错误的发生。
其次，方程式还可以用于定义约束和关系。
在设计中，往往需要满足一些特定的条件和要求，例如两个零件之间的距离、角度的大小等。
通过使用方程式，设计师可以将这些条件和要求转化为数学方程，并将其应用于设计中。
这样一来，当设计发生变化时，这些约束和关系也会自动调整，保持设计的一致性和准确性。
此外，方程式还可以用于进行设计分析。
在SolidWorks中，设计师可以通过定义方程式来计算和分析设计中的各种参数和性能。
例如，设计师可以定义一个方程式，将材料的弹性模量、几何尺寸和载荷作为输入，计算出零件的应力和变形情况。
这样一来，设计师可以在设计阶段就对设计进行评估和优化，提高设计的可靠性和性能。
总之，方程式的运用是SolidWorks2020版本中的一个重要特点。
通过使用方程式，设计师可以实现参数化设计，提高设计的效率和准确性。
方程式还可以用于定义约束和关系，进行设计分析，帮助设计师更好地理解和优化设计。
在未来的发展中，方程式的应用将会越来越广泛，为机械设计领域带来更多的创新和突破。
solidworks工程图明细表链接属性的方法

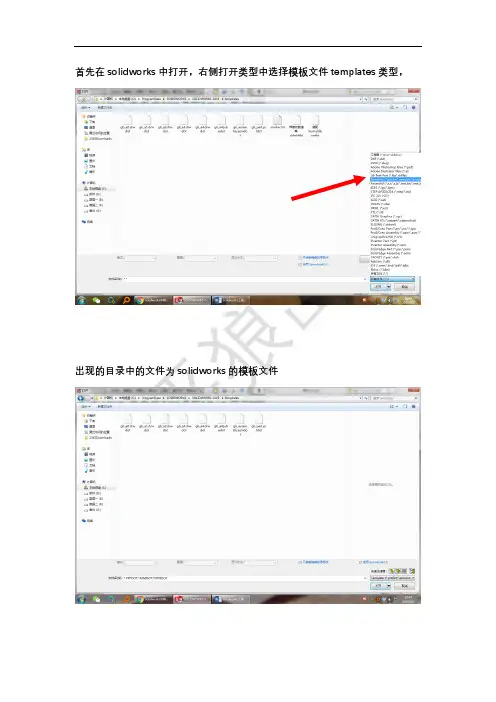

出现的目录中的文件为solidworks的模板文件
将模板文件依次打开并设置属性，在属性中添加下列项目。
在工程图模板中添加下列属性
在零件及组件中设置下列项目并设置数值/文字表达
在图纸模板中单击右键材料、公司名称、图号、质量选择图纸属性中所指定视图中模型中我们已经设置好的
材料、公司名称、图号、质量选项
修改完成后将工程图模板分别另存为另种模板文件a4 - gb.slddrt(以a4模板为例)
放入下列目录进行替换
C:\ProgramData\SOLIDWORKS\SOLIDWORKS 2015\lang\chinese-simplified\sheetformat
在左侧注释编辑窗口中选择链接到属性
作为参考，图片中
图纸名称、比例、日期、第几张、共几张分别选择当前文件选项中
SW-文件名称(File Name)SW-图纸比例(Sheet Scale)SW-短日期(Short Date)
SW-当前图纸(Current Sheet)SW-图纸总数(Total Sheets)
大功告成！！！
设置过程需要仔细，落下步骤就可能出错
郝清超2019.08.03
soildworks方程式limitdistance配合
soildworks方程式limitdistance配合SolidWorks 方程式 LimitDistance 配合在 SolidWorks 软件中，配合方程式和 LimitDistance 来进行设计和模拟分析是一个非常常见的操作。
它们的结合可以帮助工程师们更准确地控制和调整设计参数，从而实现设计的优化和验证。
本文将介绍如何使用 SolidWorks 的方程式功能以及 LimitDistance 来实现设计目标，并给出相关的案例说明。
一、SolidWorks 方程式的基本概念和用法在 SolidWorks 中，方程式是一种用数学公式来定义模型参数和关系的方法。
通过使用方程式，我们可以在模型中设置各种条件和约束，以实现设计的目标。
方程式可以包含数学运算、逻辑运算和函数等，可以对模型中的尺寸、位置、角度等进行计算和控制。
下面是一个简单的例子：假设我们要设计一个方形零件，其中一个边长为 x，另一个边长为y。
而我们希望这个方形的面积为 100 平方毫米。
我们可以通过设置一个方程式，使得 x 和 y 满足 x*y=100 的条件，从而实现面积的控制。
在 SolidWorks 中，我们可以通过以下步骤来设置方程式：1. 打开 SolidWorks 软件，并新建一个零件文件。
2. 在 FeatureManager 设计树中，右键单击零件文件名，选择“方程式”。
3. 在方程式对话框中，可以设置和编辑各种方程式。
在这个例子中，我们可以输入“面积=100”，然后点击“确定”按钮。
设置好方程式后，我们可以在模型中通过调整 x 或 y 的数值来满足面积的要求。
这样，我们就可以快速地进行尺寸参数的优化和调整。
二、SolidWorks LimitDistance 的基本概念和用法LimitDistance 是 SolidWorks 中的一种约束类型，它可以限制两个或多个实体之间的距离。
通过使用 LimitDistance，我们可以在设计过程中确保部件之间的间隙或距离符合要求，从而提高设计的精确性和可靠性。
Solidworks培训教程 第4课 配置与方程式
第四课 配置与方程式
2.装配体的配置
ቤተ መጻሕፍቲ ባይዱ
1.在装配体中改变零件的配置
2.给装配体添加配置
第四课 配置与方程式
3. 简单的方程式
链接数值
添加方程式 链接数值与方程式的区别？？ 思考？ 一个草图内的两条线段等长有几种实现方式？
第四课 配置与方程式
实例1：
产品铜壳图：
铣刀模版 料带图（装配体示例）
SolidWorks2010基础培训
—配置与方程式
第四课 配置与方程式
• 目录：
• 1.零件配置
• 2.装配体配置
• 3.简单方程式
• 4.实例
第四课 配置与方程式
1.零件配置
配置指的是一个零件或装配体的多种状态。它 可以是尺寸的变化、特征的有无等等。
实例1— 尺寸变化的配置
实例2— 特征变化的配置
solidworks驱动曲线方程式
这种采用这种方法建模适用于模型拓扑结构变化不大，数值固定的情况。通用的国标标准件如螺钉、螺母、销，和企业标准化的零件建库。
应用表驱动建立了三个模型之后，在特征设计树的配置栏目下出现了三种配置。
图7为圆凹模零件的方程式以及d分别1.8、3、5.6mm时，由方程式驱动生成的不同模型。
2.通过二次开发功能建库
由于级进模所应用的标准件及企业标准中的标准件多种多样，只应用Solidworks本身的功能难以满足实际需要，针对特定需求进行二次开发是解决各种标准件建库的有效途径。
SolidWorks通过OLE/COM技术为用户提供二次开发接口API，其中包括含有数以百计的功能函数，所有的函数都是有关对象的方法或属性，涵盖了所有SolidWorks的数据模型，通过这些对象属性的设置和方法的调用，用户可以在自己开发的DLL中实现与SolidWorks相同的功能。
SolidWorks中“方程式驱动的曲线”工具的应用
本文以SolidWorks软件为平台，探讨了如何绘制机械设计中一些常用和特殊曲线的方法。借助具体实例介绍了“方程式驱动的曲线”工具中“显式方程”与“参数方程”的实现方法、适用范围以及如何根据实际需要对现有方程式进行修改。
SolidWorks自从2007版开始，草图绘制工具中添加了“方程式驱动的曲线”工具，用户可通过定义”笛卡尔坐标系”(暂时还不支持其他坐标系)下的方程式来生成你所需要的连续曲线。这种方法可以帮助用户设计生成所需要的精确数学曲线图形，目前可以定义“显式的”和“参数的”两种方程式。本文将分别依次介绍这两种方程式的定义方法，以及绘制一些特殊曲线时的注意事项。
SolidWorks驱动方程曲线简单教程
SolidWorks中“方程式驱动的曲线”工具的应用自从SolidWords自从2007版开始，草图绘制工具中添加了“方程式驱动的曲线”工具，用户可通过定义”笛卡尔坐标系”(暂时还不支持其他坐标系) 下的方程式来生成你所需要的连续曲线。
这种方法可以帮助用户设计生成所需要的精确的数学曲线图形，目前可以定义“显式的”和“参数的”两种方程式。
本文将分别依次介绍这两种方程式的定义方法，以及绘制一些特殊曲线时的注意事项。
“显式方程”在定义了起点和终点处的 X 值以后，Y 值会随着 X 值的围而自动得出；而“参数方程”则需要定义曲线起点和终点处对应的参数(T)值围，X值表达式中含有变量 T，同时为Y值定义另一个含有T值的表达式，这两个方程式都会在T 的定义域围求解，从而生成需要的曲线。
下面介绍一下笛卡尔坐标系下常用的一些曲线的定义方法，通过图片可以看出所绘制曲线的关键位置的数值。
对于有些在其他坐标系下定义的曲线方程，例如极坐标系方程,大家可以使用基本的数学方法先将该坐标系下的曲线方程转化到笛卡尔坐标系以后就可以重新定义该曲线了。
关于“方程式曲线”对话框其他的选项功能大家可以参照SolidWords帮助文件详细了解使用方法。
（一）显式方程类型：正弦函数函数解析式：1正弦曲线是一条波浪线，k、ω和φ是常数（k、ω、φ∈R，ω≠0）2A——振幅、(ωx+φ)——相位、φ——初相3k——偏距、反应图像沿Y轴整体的偏移量4ω目标：模拟交流电的瞬时电压值得正玄曲线图像,周期，φ=，A=2操作：新建零件文件→工具→选择绘图基准面→方程式驱动的曲线，键入如下方程。
方程式：X1=- ，X2=函数图像：如图 1-1 所示，使用尺寸标注工具得出图像关键点对应的数值图 1-1类型：一次函数函数解析式：Yx=1一次函数是一条直线 , y值与对应x值成正比例变化，比值为k 2k、b是常数,x∈R目标：模拟速度—位置曲线,k=4,b=0操作：新建零件文件→选择基准面→驱动的曲线，键入如下方程方程式: Yx=4*x+0函数图像：如图 1-2 所示，使用尺寸标注工具得出图像关键点对应的数值图 1-2类型：二次函数函数解析式：Yx=1平面,到一个定点F和不过F的一条定直线L距离相等的点的轨迹(或集合)称之为抛物线。
solidworks 组合曲线的长度方程式
SolidWorks是一款广泛应用于机械设计和工程领域的三维计算机辅助设计软件。
使用SolidWorks软件进行机械设计时，我们经常会遇到需要计算组合曲线长度的情况。
组合曲线是指由多个曲线段连接而成的曲线，例如由直线段和圆弧段组成的曲线。
在实际工程设计中，往往需要计算组合曲线的长度以进行材料切割、加工路径规划等工作。
本文将介绍如何使用SolidWorks软件来建立组合曲线的长度方程式，方便工程师在设计过程中进行快速准确的长度计算。
一、建立组合曲线在SolidWorks中，建立组合曲线的常用方法是通过“绘制草图”功能来创建多个曲线段，然后使用“连接曲线”功能将这些曲线段连接成一个曲线。
具体步骤如下:1. 在SolidWorks软件中打开机械零件或装配体的零件文件，选择需要创建组合曲线的零件表面。
2. 进入“绘制”功能菜单，选择“绘制草图”命令，在零件表面上绘制多个曲线段，可以是直线段、圆弧段或者其他类型的曲线段。
3. 在绘制完成所有曲线段后，使用“连接曲线”命令将这些曲线段连接成一个组合曲线，在连接曲线对话框中选择所需的曲线段并确认连接。
二、计算组合曲线的长度一般来说，SolidWorks软件并不直接提供计算组合曲线长度的功能，但是可以通过以下步骤来建立组合曲线的长度方程式:1. 在绘制草图时，可以在每个曲线段上添加尺寸或者使用“测量”功能来测量曲线段的长度，将这些长度值记录下来。
2. 在连接曲线之后，可以通过选择“工具”菜单中的“评估”功能，通过“长度”命令来测量并记录整个组合曲线的长度值。
3. 利用已记录的各曲线段长度值，结合连接曲线后整体长度值，建立组合曲线的长度方程式。
通过对各曲线段长度值的求和或使用数学公式来计算组合曲线的长度，进而得到长度方程式。
三、举例说明为了更好地理解如何建立组合曲线的长度方程式，我们举一个简单的例子来说明。
假设我们需要计算由一条直线段和一个半圆弧段组成的组合曲线的长度。
solidworks装配体方程式
solidworks装配体方程式在SolidWorks中，装配体方程式用于处理装配体中各个部件之间的限制关系和运动约束。
通过使用装配体方程式，用户可以定义和调整装配体的运动和位置，并确保装配体的各个部件之间保持正确的关系。
以下内容将详细介绍SolidWorks中装配体方程式的使用。
一、装配体方程式的概念和原理装配体方程式是一种模拟和约束装配体中各个部件之间动态关系的工具。
它可以用来限制装配体中部件的相对位置和运动，并确保装配体的各个部件之间保持正确的关系。
装配体方程式使用数学公式和逻辑运算符来描述装配体中的约束条件。
装配体方程式的基本原理是，在装配体中定义各个部件之间的约束关系。
这些约束关系可以是位置关系、运动关系或者其他条件。
通过在SolidWorks中添加装配约束、运动学分析和物理性能分析等功能，用户可以创建装配体方程式来模拟和约束各个部件之间的关系。
通过调整方程式中的参数，用户可以调整和优化装配体的运动和位置。
二、使用装配体方程式的步骤以下是使用装配体方程式的一般步骤：1. 创建装配体：在SolidWorks中创建装配体，将各个部件组装到一起。
确保各个部件之间的相对位置和运动是自由的，没有受到任何限制。
2. 添加约束和关系：使用SolidWorks中的装配约束功能，为装配体中的各个部件添加位置、角度和尺寸等约束。
确保各个部件之间的关系符合设计要求。
3. 创建装配体方程式：在SolidWorks中打开“表达式”或“方程式”功能，创建装配体方程式。
使用数学公式、逻辑运算符和装配约束等信息来描述各个部件之间的运动和位置关系。
4. 调整和优化方程式：通过调整方程式中的参数和约束条件，优化装配体的运动和位置。
可以使用SolidWorks中的模拟分析和优化功能，帮助调整方程式以获得最佳结果。
5.保存和应用方程式：保存装配体方程式，以便将来重用。
可以应用方程式来模拟和优化不同的装配体配置，或者用于其他设计任务。
solidworks用方程式驱动曲线
solidworks用方程式驱动曲线SolidWorks自从2007版开始，草图绘制工具中添加了“方程式驱动的曲线”工具，用户可通过定义”笛卡尔坐标系”(暂时还不支持其他坐标系)下的方程式来生成你所需要的连续曲线。
这种方法可以帮助用户设计生成所需要的精确数学曲线图形，目前可以定义“显式的”和“参数的”两种方程式。
本文将分别依次介绍这两种方程式的定义方法，以及绘制一些特殊曲线时的注意事项。
“显式方程”在定义了起点和终点处的X 值以后，Y值会随着X值的范围而自动得出;而“参数方程”则需要定义曲线起点和终点处对应的参数(T)值范围，X值表达式中含有变量T，同时为Y值定义另一个含有T值的表达式，这两个方程式都会在T的定义域范围内求解，从而生成需要的曲线。
下面介绍一下笛卡尔坐标系下常用的一些曲线的定义方法，通过图片可以看出所绘制曲线关键位置的数值。
对于有些在其他坐标系下定义的曲线方程，例如极坐标系方程，大家可以使用基本的数学方法先将该坐标系下的曲线方程转换到笛卡尔坐标系，以后就可以重新定义该曲线了。
关于“方程式曲线”对话框其他的选项功能大家可以参照SolidWorks 帮助文件详细了解使用方法。
一、显式方程1.类型：正弦函数(1)函数解析式：。
其中，正弦曲线是一条波浪线，是常数(k 、ω、φ∈R，ω≠0);A是振幅、(ωx+φ)是相位、φ是初相;k是偏距，是反应图像沿Y轴整体的偏移量;且(2)目标：模拟交流电的瞬时电压值得到正弦曲线图像，周期(3)操作：新建零件文件→工具→选择绘图基准面→方程式驱动的曲线，键入如下方程。
(4)方程式：(5)函数图像：如图1所示，使用尺寸标注工具得出图像关键点对应的数值。
2.类型：一次函数(1)函数解析式：。
其中一次函数是一条直线，y值与对应x值成正比例变化，比值为k ;k 、b 是常数，x ∈R。
(2)目标：模拟速度—位置曲线，其中k=4，b=0。
(3)操作：新建零件文件→选择基准面→驱动的曲线，键入如下方程。
SolidWorks驱动方程曲线简单教程
SolidWorks中“方程式驱动的曲线”工具的应用自从SolidWords自从2007版开始，草图绘制工具中添加了“方程式驱动的曲线”工具，用户可通过定义”笛卡尔坐标系”(暂时还不支持其他坐标系) 下的方程式来生成你所需要的连续曲线。
这种方法可以帮助用户设计生成所需要的精确的数学曲线图形，目前可以定义“显式的”和“参数的”两种方程式。
本文将分别依次介绍这两种方程式的定义方法，以及绘制一些特殊曲线时的注意事项。
“显式方程”在定义了起点和终点处的 X 值以后，Y 值会随着 X 值的范围而自动得出；而“参数方程”则需要定义曲线起点和终点处对应的参数(T)值范围，X 值表达式中含有变量 T，同时为Y值定义另一个含有T值的表达式，这两个方程式都会在T的定义域范围内求解，从而生成需要的曲线。
下面介绍一下笛卡尔坐标系下常用的一些曲线的定义方法，通过图片可以看出所绘制曲线的关键位置的数值。
对于有些在其他坐标系下定义的曲线方程，例如极坐标系方程,大家可以使用基本的数学方法先将该坐标系下的曲线方程转化到笛卡尔坐标系以后就可以重新定义该曲线了。
关于“方程式曲线”对话框其他的选项功能大家可以参照SolidWords帮助文件详细了解使用方法。
（一）显式方程类型：正弦函数函数解析式：1正弦曲线是一条波浪线，k、ω和φ是常数（k、ω、φ∈R，ω≠0）2A——振幅、(ωx+φ)——相位、φ——初相3k——偏距、反应图像沿Y轴整体的偏移量4ω目标：模拟交流电的瞬时电压值得正玄曲线图像,周期，φ=，A=2操作：新建零件文件→工具→选择绘图基准面→方程式驱动的曲线，键入如下方程。
方程式：X1=- ，X2=函数图像：如图 1-1 所示，使用尺寸标注工具得出图像关键点对应的数值图 1-1类型：一次函数函数解析式：Yx=1一次函数是一条直线 , y值与对应x值成正比例变化，比值为k 2k、b是常数,x∈R目标：模拟速度—位置曲线,k=4,b=0操作：新建零件文件→选择基准面→驱动的曲线，键入如下方程方程式: Yx=4*x+0函数图像：如图 1-2 所示，使用尺寸标注工具得出图像关键点对应的数值图 1-2类型：二次函数函数解析式：Yx=1平面内,到一个定点F和不过F的一条定直线L距离相等的点的轨迹(或集合)称之为抛物线。
solidworks尺寸链接方程式
solidworks尺寸链接方程式SolidWorks是一款广泛应用于CAD建模的软件，可以让用户快速地进行模型设计和修改。
在构建物体尺寸时，SolidWorks尺寸链接方程式是非常重要的工具。
下面，我们将详细介绍SolidWorks尺寸链接方程式的简介、作用、应用场景以及使用方法。
一、SolidWorks尺寸链接方程式简介尺寸链接是SolidWorks程序中的一个重要元素，它是构建物体尺寸的方式之一。
我们可以通过分类约束等方式，将不同元素的特定尺寸链接在一起。
而尺寸链接方程式，是一种建立一组和/或功能关系的公式，可以用来计算物体的尺寸和其他变量。
二、SolidWorks尺寸链接方程式的作用尺寸链接方程式的作用在实际应用中是很重要的，它可以实现在不同的地方读取相同的值，同时保证连成一体的预测性。
相当于一条条连线，在不同地方实现数据共享，有效的提高了设计速度和设计的准确性。
三、SolidWorks尺寸链接方程式的应用场景尺寸链接方程式在SolidWorks软件中的应用场景是很多的。
下面列举一些常见的应用场景：1、同一个工程图纸中，多个部件的尺寸关系需要实时保持一致；2、在设计过程中，需要改变一些参数来使得物体符合特定条件，例如尺寸和角度等。
四、SolidWorks尺寸链接方程式的使用方法使用SolidWorks尺寸链接方程式，需要首先确定你的设计需求，并且了解一些基础的公式语法，以便能够完整地使用它。
具体操作步骤如下：1、在“尺寸”按钮上单击右键，并选择“方程”；2、在下拉菜单中，选择“新添加尺寸链接方程式”；3、输入公式中的各个元素，包括尺寸、符号和数字等等，并确保它们在语法上是正确的；4、单击“确定”，在SolidWorks尺寸链接方程式库中成功添加该方程式。
总之，SolidWorks尺寸链接方程式是一款十分实用且易于学习的CAD设计工具，可以大大加快SolidWorks建模过程中的尺寸建立和变化。
solidworks 方程式 限制范围
solidworks 方程式限制范围标题：SolidWorks方程式限制范围的应用一、引言在SolidWorks中，我们常常需要通过建立方程式来精确控制模型的尺寸和形状。
然而，在实际操作过程中，可能会遇到一些问题，例如方程式值超出了预期的范围。
这时，我们就需要利用SolidWorks中的“方程式限制范围”功能来解决这个问题。
二、什么是方程式限制范围在SolidWorks中，方程式限制范围是指对某个或某些参数设置一个特定的数值范围，使这些参数只能在这个范围内变化。
这有助于避免由于参数超出合理范围而导致的设计错误或无法预知的结果。
三、如何设置方程式限制范围1. 打开SolidWorks软件，进入草图或装配体环境。
2. 在"工具"菜单中选择"方程式"选项，或者直接点击工具栏上的"方程式"按钮。
3. 在弹出的方程式管理器对话框中，找到你需要限制范围的方程式。
4. 双击该方程式，会弹出编辑方程式的对话框。
在这里，你可以看到有一个"范围"的选项。
5. 点击"范围"后的下拉箭头，然后输入你希望的最小值和最大值。
6. 点击确定按钮，完成方程式范围的设置。
四、注意事项1. 设置方程式限制范围时，要确保最小值小于最大值，否则会导致SolidWorks 无法正确计算结果。
2. 如果你的设计中有多条相关的方程式，那么你可能需要同时考虑它们之间的相互影响，以确保所有方程式的范围都是合理的。
3. 当方程式值超过设定的范围时，SolidWorks会显示一条警告信息，并阻止你继续进行下一步的操作。
这时，你需要返回到方程式管理器，检查并修改你的方程式。
五、结语总的来说，SolidWorks的方程式限制范围功能是一个非常实用的设计工具，它可以帮助我们更好地控制模型的尺寸和形状，提高设计的准确性和效率。
只要我们正确理解和使用这个功能，就可以避免很多设计错误，从而提升我们的设计质量。
sw插入方程曲线
sw插入方程曲线全文共四篇示例，供读者参考第一篇示例：从2003年开始，SciWeavers（SW）就成为一款备受欢迎的在线论文排版工具，为研究人员提供了一个方便快捷的方式来插入方程和曲线。
在科学研究中，方程和曲线是十分重要的工具，它们可以帮助我们更直观地理解和展示研究结果。
本文将介绍SW插入方程和曲线的基本方法，以及其在科研工作中的重要性。
SW是一个基于LaTeX的在线排版工具，它提供了丰富的数学和物理符号库，可以方便地插入各种数学公式和方程。
在SW中插入方程非常简单，只需要使用LaTeX的语法，在编辑框中输入相应的命令即可。
要插入一个简单的一元二次方程，可以输入x = \frac{-b \pm\sqrt{b^2-4ac}}{2a}，SW会自动将其转换为漂亮的数学公式。
除了基本的数学公式，SW还支持插入矩阵、积分、微分等复杂的数学表达式，为研究人员提供了强大的排版功能。
除了数学方程，SW还提供了插入曲线的功能，帮助研究人员更直观地展示实验数据。
在SW中插入曲线可以通过上传数据文件或手动输入数据点来实现。
研究人员可以选择不同的曲线类型（如折线图、散点图、曲线拟合等），设置颜色、线型、标记等属性，来美化和定制曲线图形。
SW还提供了丰富的图表模板和样式，为用户快速生成专业水平的曲线图。
方程和曲线在科学研究中扮演着重要的角色，它们可以帮助研究人员更清晰地展示实验结果和理论推导，提高论文的可读性和可信度。
通过SW插入方程和曲线，研究人员可以省去手动排版的繁琐过程，快速生成高质量的论文图表，提升论文的质量和影响力。
SW还支持实时预览和在线编辑，方便用户对图表进行调整和修改，使得研究成果更具表现力和说服力。
SW插入方程和曲线是一项方便实用的工具，可以帮助科研工作者更好地展示研究成果，提升论文的学术水平。
随着科技的不断发展和创新，SW将会继续发展和完善其功能，为用户提供更优质的服务和支持。
希望本文对于使用SW插入方程和曲线的研究人员有所帮助，让科研工作更加便捷和高效。
solidworks方程式变量 角度
solidworks方程式变量角度
很多时候我们在建模的过程中为特征或者参数设定一个规则，例如角度、相对位置等等，希望这些操作对象在我们修改模型时能够保持不变。
现在，如果我建立一个圆柱体，希望保持圆柱高度是径向直径2倍的关系不变，我们应该怎么做？常规的建模操作做不到，那我就直接修改高度和直径！那如果需要建立关系的参数有数十个怎么办？
一个个改好累的哦，这时候我们就可以使用solidworks“方程式”功能，为这些参数建立数学关系，例如“高度=直径×2”，满足我们的需要。
这个功能就在“工具→方程式”里，点击“方程式”即可弹出方程式窗口进行设置。
1、我们在“全局变量”底下设置,变量名为“D”，数值设置为“=20”，备注“直径”。
2、关闭窗口，双击模型上的直径尺寸或者在草图上的尺寸修改，在尺寸窗口输入“=‘D’”或者在弹出的选项里选择全局变量“D”。
3、双击长度尺寸或者在拉伸长度里修改，在尺寸窗口输入“=‘D’x2”，回车确定。
4、打开“方程式”窗口，可以看到“方程式”一栏出现了我们之前设置内容：草图上的尺寸D1（直径）=D，拉伸的尺寸D1（高度）=Dx2。
“数值/方程式”下的内容为我们设定的规则，可以如上
述操作一般，在尺寸上设定或修改，也可以直接在窗口内设定或修改。
5、现在，我们已经建立好“高度=直径×2”的规则，我们可以随时修改全局变量“D”来使直径和高度发生改变，并保持规则不变，例如令“D”=30,可以看到，窗口中和模型尺寸上的数值都发生了改变，模型得到了重建。
solidworks用方程式驱动曲线
solidworks用方程式驱动曲线SolidWorks自从2007版开始，草图绘制工具中添加了“方程式驱动的曲线”工具，用户可通过定义”笛卡尔坐标系”(暂时还不支持其他坐标系)下的方程式来生成你所需要的连续曲线。
这种方法可以帮助用户设计生成所需要的精确数学曲线图形，目前可以定义“显式的”和“参数的”两种方程式。
本文将分别依次介绍这两种方程式的定义方法，以及绘制一些特殊曲线时的注意事项。
“显式方程”在定义了起点和终点处的X 值以后，Y值会随着X值的范围而自动得出;而“参数方程”则需要定义曲线起点和终点处对应的参数(T)值范围，X值表达式中含有变量T，同时为Y值定义另一个含有T值的表达式，这两个方程式都会在T的定义域范围内求解，从而生成需要的曲线。
下面介绍一下笛卡尔坐标系下常用的一些曲线的定义方法，通过图片可以看出所绘制曲线关键位置的数值。
对于有些在其他坐标系下定义的曲线方程，例如极坐标系方程，大家可以使用基本的数学方法先将该坐标系下的曲线方程转换到笛卡尔坐标系，以后就可以重新定义该曲线了。
关于“方程式曲线”对话框其他的选项功能大家可以参照SolidWorks 帮助文件详细了解使用方法。
一、显式方程1.类型：正弦函数(1)函数解析式：。
其中，正弦曲线是一条波浪线，是常数(k 、ω、φ∈R，ω≠0);A是振幅、(ωx+φ)是相位、φ是初相;k是偏距，是反应图像沿Y轴整体的偏移量;且(2)目标：模拟交流电的瞬时电压值得到正弦曲线图像，周期(3)操作：新建零件文件→工具→选择绘图基准面→方程式驱动的曲线，键入如下方程。
(4)方程式：(5)函数图像：如图1所示，使用尺寸标注工具得出图像关键点对应的数值。
2.类型：一次函数(1)函数解析式：。
其中一次函数是一条直线，y值与对应x值成正比例变化，比值为k ;k 、b 是常数，x ∈R。
(2)目标：模拟速度—位置曲线，其中k=4，b=0。
(3)操作：新建零件文件→选择基准面→驱动的曲线，键入如下方程。
SolidWorks中“方程式驱动的曲线”工具的应用
SolidWorks中“方程式驱动的曲线”工具的应用在曲线精度、绘制效率和修改参数等方面都极大地方便了用户SolidWords自从2007版开始，草图绘制工具中添加了“方程式驱动的曲线”工具，用户可通过定义”笛卡尔坐标系”(暂时还不支持其他坐标系) 下的方程式来生成你所需要的连续曲线。
这种方法可以帮助用户设计生成所需要的精确的数学曲线图形，目前可以定义“显式的”和“参数的”两种方程式。
本文将分别依次介绍这两种方程式的定义方法，以及绘制一些特殊曲线时的注意事项。
“显式方程”在定义了起点和终点处的X 值以后，Y 值会随着X 值的范围而自动得出；而“参数方程”则需要定义曲线起点和终点处对应的参数(T)值范围，X值表达式中含有变量T，同时为Y值定义另一个含有T值的表达式，这两个方程式都会在T的定义域范围内求解，从而生成需要的曲线。
下面介绍一下笛卡尔坐标系下常用的一些曲线的定义方法，通过图片可以看出所绘制曲线的关键位置的数值。
对于有些在其他坐标系下定义的曲线方程，例如极坐标系方程,大家可以使用基本的数学方法先将该坐标系下的曲线方程转化到笛卡尔坐标系以后就可以重新定义该曲线了。
关于“方程式曲线”对话框其他的选项功能大家可以参照SolidWords帮助文件详细了解使用方法。
（一）显式方程类型：正弦函数函数解析式：Yx=A×si n( ωx+φ)+k正弦曲线是一条波浪线，k、ω和φ是常数（k、ω、φ∈R，ω≠0）A——振幅、(ωx+φ)——相位、φ——初相k——偏距、反应图像沿Y轴整体的偏移量ω=□(2π/T)目标：模拟交流电的瞬时电压值得正玄曲线图像,周期□(T=2π/3)，φ=π/2，A=2操作：新建零件文件◊工具◊选择绘图基准面◊方程式驱动的曲线，键入如下方程。
方程式： Yx=2*sin〖(3*x+〗 pi/2)X1= - pi/2，X2= pi/2函数图像：如图1-1 所示，使用尺寸标注工具得出图像关键点对应的数值图 1-1类型：一次函数函数解析式： Yx=kx+b一次函数是一条直线 , y值与对应x值成正比例变化，比值为kk、b是常数, x∈R目标：模拟速度—位置曲线,k=4,b=0操作：新建零件文件◊选择基准面◊驱动的曲线，键入如下方程方程式: Yx=4*x+0函数图像：如图1-2 所示，使用尺寸标注工具得出图像关键点对应的数值图 1-2类型：二次函数函数解析式： Yx=ax^2+bx+c平面内,到一个定点F和不过F的一条定直线L距离相等的点的轨迹(或集合)称之为抛物线。
SolidWorks蜗轮参数方程式驱动建模
蜗轮方程式参数驱动建模第一步：绘图前先输入下列关系式：【工具】→【方程式】→【添加】，输入【m='模数】，确定。
跟着点【编辑所有】输入以下的方程式：（复制→粘贴）q=9 '蜗杆直径系数z1=1 '蜗杆头数（齿数）z2=30 '蜗轮齿数c= '径向间隙系数ha=1 '齿顶高系数x=0 '变位系数（只能取x=±或x=±1）点确定。
（以后改动这几个参数就可以重新生成新的零件）第二步：画出蜗杆分度圆草图（标注尺寸时添加各方程式【m*q'蜗杆分度圆直径】），其中心离原点为中心距（添加方程式【(q+z2+2*x) *m/2'中心距】）。
再用同个基准面画出蜗轮旋转主体截面图如图所示，标注尺寸时添加各方程式：【m*(z2+2*(ha+x)+2) '蜗轮外圆直径】、【m*q/2-m'蜗轮喉面半径（齿顶圆弧半径）】（同蜗杆分度圆同心）、【arcsin(蜗轮宽度（这个自己输入）/(m*(q+2*) '蜗轮齿冠（外圆）包角)。
旋转出蜗轮圈如图第三步：用蜗杆分度圆直径作螺旋线基准圆。
【插入】→【曲线】→【螺旋线】。
双击螺旋线，双击螺距20，添加方程式【PI*m'螺距（即蜗杆轴节（蜗轮周节））】第四步：以螺旋线起头为中心画出蜗杆齿形截面图（要倒过来）：分别标注添加方程式分度圆齿厚【PI*m/2'分度圆齿厚螺距/2】（要先画出两个点来标注）、【(ha+x)*m'蜗轮齿顶高】、【(ha+c-x)*m'蜗轮齿根高】。
以这草图和螺旋线扫描切除出齿形。
再圆形阵列Z2个齿。
最后蜗轮圈如下：本模型所用的方程式：（’这个符号是用来加备注的，跟方程式一起输入方便知道是什么）"m"='模数"q"=9 '蜗杆直径系数"z1"=1 '蜗杆头数（齿数）"z2"=30 '蜗轮齿数"c"= '径向间隙系数"ha"=1 '齿顶高系数"x"=0 '变位系数（只能取x=±或x=±1）"D1@草图1" = ("q"+"z2"+2*"x") *"m"/2'中心距"D2@草图1" = "m"*"q"'蜗杆分度圆直径"D1@草图2" = "m"*("z2"+2*("ha"+"x")+2) '蜗轮外圆直径"D2@草图2" = "m"*"q"/2-"m"'蜗轮喉面半径（齿顶圆弧半径）"D4@草图2" = "D3@草图2"/3"D5@草图2" = "m"*("z2"-4*("ha"+"c"-"x")) '蜗轮齿根圆直径-2*蜗轮齿根高"D6@草图2" = "m"*("z2"-6*("ha"+"c"-"x")) '蜗轮齿根圆直径-4*蜗杆齿根高"D10@草图2" = arcsin(("D3@草图2")/("m"*("q"+2*"ha")) '蜗轮齿冠（外圆）包角"D4@螺旋线/涡状线1" = PI*"m"'螺距（即蜗杆轴节（蜗轮周节））"D2@草图3" = PI*"m"/2'分度圆齿厚螺距/2"D3@草图3" = ("ha"+"x")*"m"'蜗轮齿顶高"D4@草图3" = ("ha"+"c"-"x")*"m"'蜗轮齿根高"D1@阵列(圆周)1" = "z2" '蜗轮齿数。
sw快速插入方程式
sw快速插入方程式（最新版）目录1.引言：介绍 LaTeX 中的数学公式编辑工具——amsmath2.amsmath 的基本语法3.如何使用 amsmath 插入复杂数学公式4.结论：总结使用 amsmath 插入数学公式的优点正文一、引言LaTeX 是一种排版软件，广泛应用于学术论文、书籍等文档的编辑。
在 LaTeX 中，有一个强大的数学公式编辑工具——amsmath。
通过amsmath，用户可以轻松地编辑各种复杂的数学公式。
本文将介绍如何使用 amsmath 快速插入方程式。
二、amsmath 的基本语法要使用 amsmath，首先需要在文档的导言区加入以下两个宏包：```usepackage{amsmath}usepackage{amssymb}```其中，amsmath 提供了丰富的数学公式环境，而 amssymb 则提供了大量的数学符号。
在 LaTeX 文档中，可以使用 amsmath 提供的数学公式环境来插入数学公式。
常用的数学公式环境有：1.$documentclass{equation}$：创建一个单独的数学公式环境2.$begin{equation}$：创建一个数学公式列表3.$begin{align}$：创建一个数学公式对齐环境4.$begin{cases}$：创建一个数学公式案例环境三、如何使用 amsmath 插入复杂数学公式下面通过一个简单的例子，介绍如何使用 amsmath 插入复杂数学公式：假设我们要插入以下数学公式：$$frac{dsigma}{domega} = frac{2pi}{c}frac{omega^2}{SNR}$$首先，在 LaTeX 文档中编写如下代码：```documentclass{article}usepackage{amsmath}usepackage{amssymb}begin{document}在 LaTeX 中，我们可以使用 amsmath 快速插入复杂的数学公式。
