各型号图纸尺寸规格

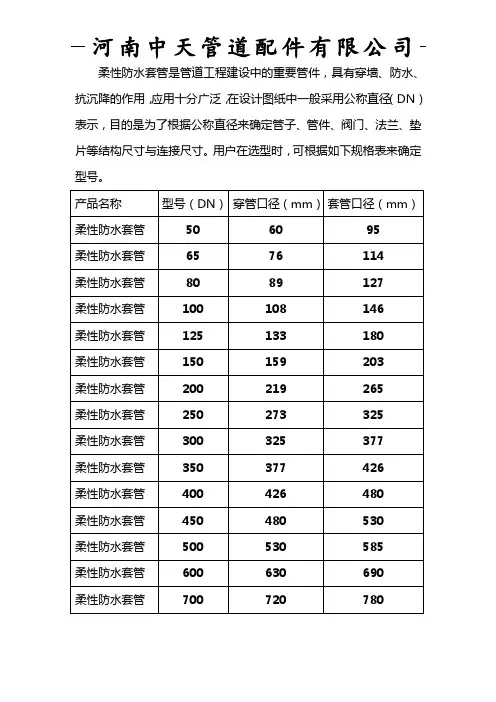

柔性防水套管规格表
柔性防水套管是管道工程建设中的重要管件，具有穿墙、防水、抗沉降的作用，应用十分广泛，在设计图纸中一般采用公称直径（DN）表示，目的是为了根据公称直径来确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸。
用户在选型时，可根据如下规格表来确定型号。
河南中天管道配件有限公司是生产经营管道配件的企业。
本公司主要产品有各种型号的柔性防水套管、刚性防水套管、防护密闭套管、通风密闭套管、电气套管、补偿接头、传力接头、球型补偿器、旋转补偿器、套筒补偿器、波纹补偿器、平衡补偿器、热力管道伸缩器、橡胶接头、鸭嘴阀、减振器、蝶阀、管道过滤器、堵漏器、平焊法兰等管道配件。
所有产品严格按照国家标准设计生产，特殊规格型号可按用户要求订做加工。
更多问题请致电河南中天管道配件有限公司。
模具设计图纸标注标准与常见尺寸标注方法
2.8 顶板导柱及其导套的长度和大小. 2.9 KO孔的直径. 2.10 支柱(SP)的长度和直径. 2.11 回位销的大小和长度. 2.12 停止销的直径和厚度. 2.13 开闭器的直径和长度. 2.14 定位块的高度. 2.15 各吊模螺钉的规格及高度. 2.16 行位的行程及其高度. 2.17 斜销的行程和宽度及其配件的大小.
2D标注规范
一 标注原则: 考虑加工.装配.检测.美观 二 标注分类: 模板类.模仁类.机构类 三 线割规范
一 标注原则
1、所有图面均采用第三视角画法。 2、所标图面均不能用SCALE放大或缩小(即在
计算器图面保持1:1),只能将图框放大或缩 小。 3、图框大小的选取，依照图形的大小，复杂程 度来定图框大小。 4、图形标注时，尽量采取1:1标注，以便核对图 面。
BACK
装配图标注
1. 在平面组立图上, 以模具中心为原点 标注以下各零件的大小和位置尺寸.
1.1 模座上各模板的大小. 1.2 导柱, 导套的位置. 1.3 大. 小拉杆及其过孔的位置. 1.4 顶板导柱(EGP)的位置. 1.5 KO孔的位置.
1.6 支柱(SP)的位置. 1.7 停止销(STP)的位置. 1.8 回位销(RP)的位置. 1.9 开闭器的位置. 1.10 定位块的位置和大小. 1.11 滑块座的位置和大小. 1.12 模座上各螺丝的位置. 1.13 水孔的位置, 规格及编号(如NO.1 IN).
3. 装配图中主要螺丝应标上编号(如S-1;S-2 等), 其编号在平面图和断面图上要一致.
4. 各标准件在平面图上应标上代号(如SP; GB;SP; STP; RP; EGP 等).
BACK
面板
1.面板的长﹑宽﹑高,尺寸精度为两位小数。
螺栓螺母型号及尺寸规格表m8
它的公称直径即大径为8毫米，螺距为1.25毫米，头部对边尺寸为13毫米，厚度为5毫米。
按螺纹的牙型分为粗牙和细牙两类，粗牙型在螺栓的标志中不显示。
螺栓按照性能等级分为3.6、4.8、5.6、6.8、8.8、9.8、10.9、12.9八个等级，其中8.8级以上(含8.8级)螺栓材质为低碳合金钢或中碳钢并经热处理(淬火+回火)，通称高强度螺栓，8.8级以下(不含8.8级)通称普通螺栓。
m8螺栓规格尺寸表
m8螺丝的大直径是8毫米，中径是7.188毫米，小径是6.647毫米。
m代表米制螺纹，比如：m8*1.25*50意思是公称直径为8mm，螺距为1.25，螺杆长度为50mm，L表示螺栓的长度，D表示公称直径。
具体介绍如下：
1、螺纹距离
M8只能代表螺丝的规格中的一个部分，M8在螺丝的尺寸与规格中表示螺丝的距离。
因为每种螺丝的规格情况各不相同，其中便包括了螺丝纹与螺丝纹之间的距离。
如果两个螺丝纹之间的距离较大，则被称之为粗丝，而如果两个螺丝纹之间的距离较小，则称之为细丝。
但在测量与解释的过程中，可根据距离解释螺丝的具体规格。
2、螺杆距离
然而在m8的螺丝规格之后还应该增加两个数值，其中一个数值便代表了螺丝纹的整体长度，该距离用字母L来表示。
例如：m8*1.5*40，其中的1.5则是L的数值。
3、螺杆直径
正如前例所示：m8*1.5*40，其中40的数值用字母D来表示，而字母D则表示该螺丝的直径，也属于螺丝规格中的一个部分。
螺杆的直径普遍用毫米为单位，可根据规格决定螺杆的直径粗或细。

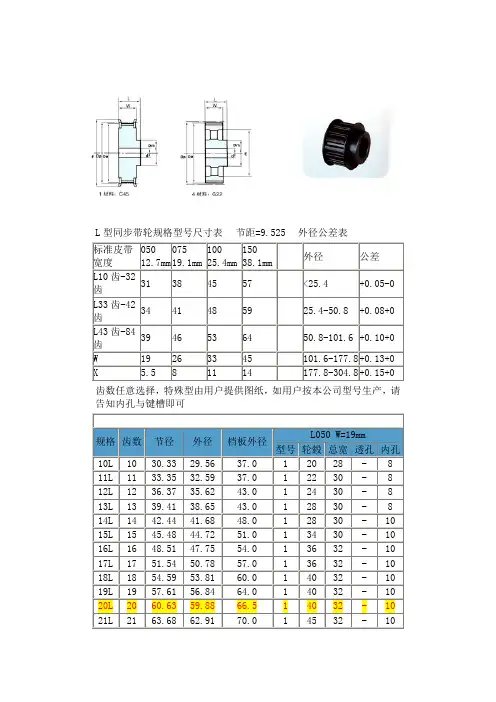

L型同步带轮规格型号尺寸表
8
1
24
45
-
8
13L
13
39.41
38.65
43.0
1
28
38
-
8
1
28
45
-
8
14L
14
42.44
41.68
48.0
1
28
38
-
12
1
28
45
-
12
15L
15
45.48
44.72
51.0
1
34
38
-
12
1
34
45
-
12
16L
16
48.51
47.75
54.0
1
36
38
-
12
1
36
45
-
12
17L
809.63
85
548 L
1390.65
146
135 L
342.90
36
322 L
819.15
86
555 L
1409.70
148
143 L
361.95
38
330 L
838.20
88
570 L
1447.80
152
150 L
381.00
40
334 L
847.73
89
574 L
1457.33
153
154 L
45L
45
136.44
135.67
150.0
1
70
32
-
12
48L
48
管径规格尺寸对照表
管径规格尺寸对照表管径规格尺寸对照表1 英寸=25.4毫米 =8英分1/2" 是 四分(4英分) DN153/4" 是 六分(6英分) DN202分管 DN84分管 DN156分管 DN201′ DN251.2′ DN321.5′ DN402′ DN502.5′ DN653′ DN804′ DN1005′ DN1256′ DN1508′ DN20010′ DN25012′ DN300GB/T50106-2001管径----管径应以mm为单位。
管径的表达方式应符合下列规定：1 水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；2 无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示；3 钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示；4 塑料管材，管径宜按产品标准的方法表示；5 当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。
建筑排水用硬聚氯乙烯管材规格用de（公称外径）×e（公称壁厚）表示（GB 5836.1-92）给水用聚丙烯（PP）管材规格用de×e表示（公称外径×壁厚）关于DN与De的区别：。
1、DN是指管道的公称直径，注意：这既不是外径也不是内径；应该与管道工程发展初期与英制单位有关；通常用来描述镀锌钢管，它与英制单位的对应关系如下：。
4分管：4/8英寸：DN15；。
6分管：6/8英寸：DN20；。
1寸管：1英寸：DN25；。
寸二管：1又1/4英寸：DN32；。
寸半管：1又1/2英寸：DN40；。
两寸管：2英寸：DN50；。
三寸管：3英寸：DN80（很多地方也标为DN75）；。
四寸管：4英寸：DN100；。
De主要是指管道外径，一般采用De标注的，均需要标注成外径X壁厚的形式；。
主要用于描述：无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。
换热站电气图纸(40万平米)
管径规格尺寸对照表
管径规格尺寸对照表管径规格尺寸对照表1 英寸=25.4毫米 =8英分1/2" 是 四分(4英分) DN153/4" 是 六分(6英分) DN202分管 DN84分管 DN156分管 DN201′ DN251.2′ DN321.5′ DN402′ DN502.5′ DN653′ DN804′ DN1005′ DN1256′ DN1508′ DN20010′ DN25012′ DN300GB/T50106-2001管径----管径应以mm为单位。
管径的表达方式应符合下列规定：1 水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；2 无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示；3 钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示；4 塑料管材，管径宜按产品标准的方法表示；5 当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。
建筑排水用硬聚氯乙烯管材规格用de（公称外径）×e（公称壁厚）表示（GB 5836.1-92）给水用聚丙烯（PP）管材规格用de×e表示（公称外径×壁厚）关于DN与De的区别：。
1、DN是指管道的公称直径，注意：这既不是外径也不是内径；应该与管道工程发展初期与英制单位有关；通常用来描述镀锌钢管，它与英制单位的对应关系如下：。
4分管：4/8英寸：DN15；。
6分管：6/8英寸：DN20；。
1寸管：1英寸：DN25；。
寸二管：1又1/4英寸：DN32；。
寸半管：1又1/2英寸：DN40；。
两寸管：2英寸：DN50；。
三寸管：3英寸：DN80（很多地方也标为DN75）；。
四寸管：4英寸：DN100；。
De主要是指管道外径，一般采用De标注的，均需要标注成外径X壁厚的形式；。
主要用于描述：无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。
PP、PE、PVC管型号与规格
d．电熔连接机具与电熔管件的导线连通应正确。连接前，应检查通电加热的电压，加热时间应符合电熔连接机具与电熔管件生 产厂家的有关规定；
e．在熔合及冷却过程中，不得移动、转动电熔管件和熔合的管道，不得在连接件上施加任何压力；
f．电熔连接的标准加热时间应由生产厂家提供，并应随环境温度的不同而加以调整。电熔连接的加热时间与环境温度的关系应 符合表 10 的规定。若电熔机具有温度自动补偿功能，则不需调整加热时间。
c 施了人员应经过建筑给水聚丙烯管道安装的技术培训。
2、提供的管材和管件应符合设计规定，并附有产品说明书和质量合格证书。
3、不得使用有损坏迹象的材料。如发现管道质量有异常，应在使用前进行技术鉴定或复检。
4、管道系统安装过程中的开口处应及时封堵。
5、施工安装时应复核冷、热水管压力等级和使用场合。管道标记应面向外侧，处于显眼位置。
4.PP-R管施工安装
简介： PP-R 管施工安装中的一般规定、敷设安装要点、连接要点、支吊架安装、试压、清洗、消毒、安全施工、贮运等 关键字：PP-R 管 安装
一、一般规定
1、管道在安装施工前，应具下列条件：
a 施了图纸及其它技术文件齐全，且已进行图纸技术交底，满足施工要求；
b 施工方案、施工技术、材料机具供应等能保证正常施工；
h．在表 9 规定的加工时间内，刚熔接好的接头还可校正，但严禁旋转。
4、当管道采用电熔连接时，应符合下列规定：
a．应保持电熔管件与管材的熔合部位不受潮；
b．电熔承插连接管材的连接端应切割垂直，并应用洁净棉布擦净管材和管件连接面上的污物，并标出插入深度，刮除其表皮；
c．校直两对应的连接件，使其处于同一轴线上；
e．管道出地坪处应设置护管，其高度应高出地评 100mnl；
管材种类规格及尺寸表示方法
工艺管线管材分类一、钢管钢管按其制造方法分为无缝钢管和焊接钢管两种。
无缝钢管用优质碳素钢或合金钢制成，有热轧、冷轧（拔）之分。
焊接钢管是由卷成管形的钢板以对缝或螺旋缝焊接而成，在制造方法上，又分为低压流体输送用焊接钢管、螺旋缝电焊钢管、直接卷焊钢管、电焊管等。
用途：无缝钢管可用于各种液体、气体管道等。
焊接管道可用于输水管道、煤气管道、暖气管道等。
1、焊接钢管1．1 低压流体输送用焊接钢管与镀锌焊接钢管低压流体输送用焊接钢管，是由碳素软钢制造，是管道工程中最常用的一种小直径的管材，适用于输送水、煤气、蒸气等介质，按其表面质量的不同，分为镀锌管（俗称白铁管）和非镀锌管（俗称黑铁管）。
内外壁镀上一层锌保护层的约较非镀锌的重3%-6%。
按其管材壁厚不同分为：薄壁管、普通管和加厚管三种。
薄壁管不宜用于输送介质，可作为套管用。
1．2 直缝卷制电焊钢管直缝卷制电焊钢管，可分为电焊钢管和现场用钢板分块卷制焊成的直缝卷焊钢管。
能制成几种管壁厚度。
1．3 螺旋缝焊接钢管螺旋缝焊接钢管分为自动埋弧焊接钢管和高频焊接钢管两种。
a.螺旋缝自动埋弧焊接钢管按输送介质的压力高低分为甲类管和乙类管两类。
甲类管一般用普通碳素钢Q235、Q235F及普通低合金结构钢16Mn焊制，乙类管采用Q235、Q235F、Q195等钢材焊制，用作低压力的流体输送管材b.螺旋缝高频焊接钢管螺旋缝高频焊接钢管，尚没统一的产品标准，一般采用普通碳素钢Q235、Q235F等钢材制造。
2、无缝钢管无缝钢管按制造方法分为热轧管和冷拔（轧）管。
冷拔（轧）管的最大公称直径为200mm，热轧管最大公称直径为600 mm。
在管道工程中，管径超过57mm时，常选用热轧管，管径小于57mm时常用冷拔（轧）管。
管道工程常用的无缝钢管有以下三种：2．1 一般无缝钢管一般无缝钢管简称无缝钢管，用普通碳素钢、优质碳素钢、普通低合金钢和合金结构钢制造，用于制作输送液体管道或制作结构、零件用。
常用开口型压型钢板型号规格及尺寸参考
常用开口型压型钢板型号规格及尺寸参考开口型压型钢板，也叫开口式楼承板、开口楼承板、开口楼层板、开口钢承板，是镀锌钢板经过压板机压制成截面为V型、U型、梯形等形状的钢板统称，为钢结构建筑重要的配套产品，主要用作永久性模板，也可被选为其他用途。
开口型压型钢板的型号较多，在实际的工程建造中使用频率也非常的高。
中构新材生产的开口型压型钢板的核心优势就是价格便宜，性价比高。
产品特性1、重量轻，强度高，承重、抗震性好；2、施工简单快捷，拼装方便；3、取代传统模板，改善传统模板缺点；4、可作为结构强度一部分，减低材料承板；5、易于配筋，配线，配管施工。
部分型号规格及尺寸参数1、YX20-75-486开口型压型钢板，肋高为20mm、由6个波组成，波距为75mm，整板宽度为486mm（不用考虑搭接宽度），进料宽度为583mm，利用率为83%，可加工厚度为0.75-1.2mm。
规格厚度：0.75mm、0.8mm、0.9mm、1.0mm、1.2mm峰高：20mm峰距：75mm有效宽度：486mm展开宽度：583mm长度：根据设计图纸制作利用率：83%材料：热浸镀锌钢板2、YX25-101-404开口型压型钢板，它的肋高为25mm，由4个波组成，每个波距为101mm，整个压型钢板的有效宽度为404mm（不用考虑搭接宽度），展开宽度为624mm，利用率为64.7%。
规格厚度：0.75mm、0.8mm、0.9mm、1.0mm、1.2mm、1.5mm峰高：25mm峰距：101mm有效宽度：404mm展开宽度：624mm长度：根据设计图纸制作利用率：64.7%材料：热浸镀锌钢板3、YX35-125-750开口型压型钢板，采用1000mm展开宽度的镀锌钢板滚压而成。
成型后的压型钢板波高为35mm，由六个波组成，波中心距为125mm，有效宽度750mm，使用率为75%。
规格厚度：0.6mm、0.8mm、0.9mm、1.0mm峰高：35mm峰距：125mm有效宽度：750mm展开宽度：1000mm长度：根据设计图纸制作利用率：75%材料：热浸镀锌钢板4、YX38-152-750开口型压型钢板，肋高为38mm，由5个波组成，每个波距为152mm，整板宽度为750mm（不用考虑搭接宽度），展开宽度为1000mm，利用率为75%，目前可提供加工厚度为0.75-1.5mm。
CAD图纸规范
设计师图纸审核规范一、制度目的及试用范围1、制度目的：为加强设计师制图的规范化管理，提高设计质量和标准，强化公司的精品意识，根据现阶段家庭室内装饰行业的实际情况，遵循建筑制图规范的原则，特针对设计师制定本规定。
2、适用范围：本制度适用于元洲北京公司各运营部设计师制图规范性的管理。
二、负责部门1、本制度由研发中心制定，工程部负责执行，相关部门配合执行。
三、制度内容3.1 图纸内容要求$2方案图设计要求$1__VE_ITEM__3.1.2 施工图设计要求3.2 图纸规范要求$2 图纸幅面为A3大小（297×420），使用公司统一印制的标准A3图纸。
$2 图纸选用比例如下；注：考虑到某些房屋尺寸的特殊情况，在打图时比例这项不作硬性规定，可根据实际情况做相应调整。
3.2.3线形以及宽度的规定3.2.4尺寸标注；$1__VE_ITEM__3.2.5 标高表示方法：$2折断线；当一个图形的某一部分需要在图面上表现出来，而其余部分不需表现时，其断开界限就用折断线来表示，常用的表现形式有如下三种：$2 引出线；$2详图索引标志：$2 剖切的表示方法：$2 其他3.3 常用图例及图标拆改图例规范图电脑打印参考设置1.线型颜色规定：整套图运用CAD中1～8号颜色（1）红色：灯具外框线、辅助线、轴线（2）黄色：非承重墙的轮廓线、后加墙体的外轮廓线（3）绿色：图纸中所有的文字、尺寸界限、尺寸线、尺寸、标高符号、引出线、详图索引（4）青色：家具外框线、图例中表格外框线、（5）篮色：家具内框线（6）品红：电器、开关、插座外框（7）白色：墙体的轮廓线，整体剖切的表示，局部剖切的方向图框内线。
（8）8号灰色：电位图中的控制关系线，物体中的填充线，地板、地砖及地面材料，家俱内部的线条，设备、电器、开关、插座的内部线条，植物等装饰品、家具图中不可见的隔板，门、窗的开启方式。
2.线型打印设置1∶50打印① 白色：0.4 ② 黄色：0.3 ③青色：0.2 ④ 蓝色：0.15⑤ 红色：0.1 ⑥ 品红：0.1 ⑦绿色：0.1 ⑧ 8号灰色0.053.数字、文字设置的规定1.整套图纸上的数字及文字要大小适中，与图形比列协调。
(完整版)常用照片尺寸及标准纸张尺寸汇总表(整理版)
厘米
分辨率
规格（英寸）
像素
1寸
2.5*3.5
413*259
--
--
身份证（小一寸）
3.3*2.2
390*260
--
2寸
3.5*4.9
413*626
--
--
护照（小2寸）
3.3*4.8
390*567
--
--
5寸
12.7*8.9
1200*840
5×3.5
100万
6寸
15.2*10.2
1440*960*
6×4
130万
7寸
17.8*12.7
1680*1200
7×5
200万
8寸
20.3*15.2
1920*1440
8×6
300万
10寸
25.4*20.3
2400*1920
10×8
400万
12寸
30.5*25.4
2500*2000
12×10
500万
15寸
38.1*25.4
3000*2000
15×10
600万
14寸
35.1*25.4
——
14×10
——
16寸
40.6*30.5
——
16×12
——
18寸
45.7*35.6
——
18×14
——
20寸
50.8*40.6
——
20×16
——
24寸
60.9*50.8
——
24×20
——
30寸
16.2*60.9
——
30×24
水泵站低压配电图纸设计
35_10KV一次系统设计cad图纸
图别
项目负责人专业负责人(35/10KV)KYN61-40.51AH0114O0*2800*2600JN22-40.5接地开关 LZZBJ9 0.2/0.5 10P15/10P15JDZX11 -35 35KV/3/0.1/3/0.1/3/0.1/3熔断器过电压保护器零序电流互感器电显装置真空断路器电流互感器 电压互感器 XRNP-40.5/0.5AGSN-35TLJWZ-4HY5WZ-51/134ZN85-40.5 1250A/31.5KA DC220V□/535一次额定电压 千伏设备代号柜体外形尺寸(W*D*H)mm计算电流电器部件名称进出线电缆规格设备容量设备用途开关柜型号型号及规格规 格/数量本地A进线主 接 线 方 案TMY-3（10*100）111131□/5616200/511161131□/5363□/5311116600/51□/561161□/51611AH09馈出至矿山1AH051AH041AH031AH021#电力变压器131.9A规 格/数量规 格/数量本地B进线8000KVA规 格/数量规 格/数量互感器1 1AH081AH071AH06规 格/数量规 格/数量联 络隔 离规 格/数量规 格/数量互感器 21AH12规 格/数量1AH111AH10市网B进线规 格/数量规 格/数量整流变压器器电力变压器8000KVA整流变压器30000KVA60000A250VDC:电气一次系统图电锌工程变电站电施校 对设 计审 核审 定比 例日 期图号描 校描 图图名
中国专业人士的网络家园；因为专业，所以完美市场部：ivpmarket@ 技术部：ivptech@网易土木在线电气设计信息网 编辑部：ivpinfo@==新总降一次系统图电锌工程变电站电施校 对设 计审 核审 定比 例日 期图号描 校描 图图名
车工技能大赛图纸
车工技能大赛图纸一、操作顶目说明...................................................2 二、操作顶目图纸...................................................3 三、操作顶目评分表................................................8 四、车工推荐工具清单.............................................11 五、车工理论知识复习指导大纲.................................13 六、应知应会比赛规则 (14)车工决赛操作顶目说明一、赛件名称：偏心锥度组合件二、赛件图样：1、组合装配图（见XBQJNDS – C000）2、丝杆轴（见XBQJNDS – C001）3、偏心锥度（见XBQJNDS – C002）4、丝杆盖（见XBQJNDS – C003）5、滚花螺钉（见XBQJNDS – C004）注意：决赛时，以赛场下发的图纸为准三、考核内容：（１）考核项目：所有考核项目评分（见竞赛项目评分表）（２）使用设备：ＣY6140（30台）（３）决赛所用棒料由赛场统一发放（４）评分说明：１、加工项合格得满分，超差扣分按超差量对照评分表内要求或等级进行。
２、装配项按评分表内要求评分３、评分表内未指定的尺寸和表面粗糙度达不到要求时，按表内规定的数值扣分。
4、未注公差尺寸按IT12级标准加工和检测，超差不得分。
2XBQJNDS - C000新北区五项技能大赛委员会XBQGNDS - C001XBQGNDS - C002XBQGNDS - C003 5h额定工时共5页第1页偏心锥度组合件XBQGNDS - C004日期制图数量件号零件名称材料图号设计校对45材料45丝杆轴11数量2偏心锥度145图号345丝杆盖1备注14滚花螺钉45 检验.4.未注尺寸公差按IT12加工,工;使用锉刀,砂布,油石修饰加具,定尺寸刀具,表面不允许3.加工时不允许使用偏心夹2.径向跳动取三个方向测量;1.总成后交监考验收;技术要求:3′12级加工锐棱倒钝 0.3x45?ITXBQJNDS - C001未注倒角 1x45?其余1. 锥角允差?43.末注公差按技术要求2. 梯形螺纹中径用三针测量新北区五项技能大赛委员会丝杠轴共5页第2页额定工时日期制图设计校对45材料数量图号1.61.6''4锐棱倒钝XBQJNDS - C002未注倒角 1x45? 其余新北区五项技能大赛委员会偏心锥套第3页共5页额定工时日期制图设计校对45材料数量1图号2、末注公差按75%>12级加工IT1、与件1接触面技术要求：545?X未注倒角 1其余XBQJNDS - C003丝杆盖额定工时共5页第4页日期制图设计校对45材料数量1图号新北区五项技能大赛委员会末注公差按IT12级加工技术要求：645?XXBQJNDS - C004未注倒角 1其余0.4～第5页共5页额定工时网纹 m0.3日期制图设计校对45材料数量1图号新北区五项技能大赛委员会滚花螺钉2、末注公差按IT12级加工1、网纹m0.3～0.4可用 P=1.2代替技术要求：7姓名考号开工时间单位停工时间件序考核项目检查结果配分评分标准号号25 组装成型能（）不能（）不能完成组装不得分01 10 157.5?0.2 mm 15 超差0.05以内扣5分 74.5 mm 超差0.05以内扣5分 0.1,2 ，0.053 0.5 mm 15 超差0.01以内扣5分 0总成，0.054 0.1 mm 15 超差0.01以内扣5分 05 0.05 A 20 ? 超差不得分06 4/2 超差不得分Ф44 mm Ra1.6 0.025,07 4/2 超差不得分Ф38 mm Ra1.6 0.039,,0.028 4/2 超差不得分Ф20 mm Ra1.6 ,0.03309 ,36 mm Ra3.2 2/2 超差不得分 0.375,,0.11810 10/8 超差不得分Ф33 mm Ra1.6 ,0.453011 2/1 ,29 mm Ra3.2 超差不得分件0.537,112 4 40?0.025 mm 超差不得分 13 4 6?0.025 mm 超差不得分014 50 mm 4 超差不得分 0.20,15 A-B ◎ Ф0.02 8 超差0.01扣4分16 ? 0.02 8 超差0.01扣4分17 8/3 锥度1:5?4ˊ Ra1.6 超差2ˊ扣4分 18 8 M12螺纹配作间隙不大于0.10 mm 优，良，中、差每降一级扣2分19 2 Ф29 mm 超差不得分 20 4 26 mm 、 3 mm 超差不得分 21 146 mm 2 超差不得分22 0Ф 8/4 超差不得分 44 mm Ra1.6 件0.025,2，0.02523 8/4 超差不得分Ф34 mm Ra1.6 08件序考核项目检查结果配分评分标准，0.021 8/4 超差不得分 20 mmRa1.6 号号 024 25 63?0.025 mm 8 超差不得分Ф，0.0526 10 mm 6 超差不得分 0锥度1:5配作接触面积大于75％ 27 15/5 接触面积达： % 超差不得分件Ra1.6 228 15 e=2?0.02 mm 超差0.01扣5分29 0.025 15 ? 超差0.01扣5分030 12/6 超差不得分Ф44 mm Ra1.6 0.025,,0.02531 12/6 超差不得分Ф34 mm Ra1.6 ,0.041，0.02132 12/6 超差不得分Ф20 mm Ra1.6 033 8 15?0.05 mm 超差不得分件334 e=2?0.02 mm 20 超差0.01扣10分 35 5 mm 2 超差不得分36 4 1×45? 4处不符合要求不得分37 0.03 12 ? 超差0.01扣6分 38 25/10 M12—5g6g Ra1.6 超差不得分 39 10 Ф36 mm 超差不得分 40 28 mm 10 超差不得分件41 9 mm 10 超差不得分 4花纹：饱满， 42 25 网纹m0.3~0.4 每降一级扣10分不饱满，乱纹43 5×1.3 mm 4 不符合要求不得分44 6 1×45?二处不符合要求不得分9姓名考号单位序号考件名称得分系数实际成绩备注 1 0.25 总成2 0.3 丝杆轴3 偏心锥套 0.24 0.12 丝杆盖5 0.08 螺钉6 考前准备 0.057 实际总分评分人：年月日核分人：年月日10序号名称型号与规格单位数量备注1 外径千分尺0~25mm（0.01）把 1 1 操作设备 CY6140型普通车床台1 外径千分尺25~50 mm（0.01）把游标卡尺0~200 mm（0.02）把 11 深度游标卡尺0~200 mm（0.02）把1 内径百分表18~35 mm（0.01）套1 万能角度尺0~320?（2?）套检1 公法线千分尺0~25 mm（0.01）把测公法线千分尺25~50 mm（0.01）把 1 量 2 1 量针Ф3.108 mm 付具1 量针Ф1.009mm 付1 百分表0~10mm 只1 磁性表座套塞尺0.02~1mm 把 11 杠杆百分表（0.01）只90º车刀把自定45º车刀把自定切槽刀4×20mm 把自定切断刀5×30mm 把自定内孔车刀Ф20×55 把自定刀3 内孔车刀Ф20×20 把自定内孔车刀Ф28×45 把自定外三角形螺纹车刀 6mm 把自定具外梯形螺纹车刀P=6 mm、Ψ=13.2º、左把自定麻花钻Ф10.2 mm 、Ф18mm 、Ф28mm 支各11 网纹滚花刀 m=0.3~0.4或P=1.2 把1 中心钻 A3.15mm 支11序号名称型号与规格单位数量备注 C型套只自定辅偏心垫片 e=2mm 块自定助夹鸡心夹头Ф45 mm 只自定 4 具1 自车固定顶尖Ф35×60 mm 个#1 活动顶尖 5莫氏只活动扳手把自定螺丝刀（一字）把自定1 三角锉刀把通 #钻夹头Ф1~13mm 51 莫氏只用 5 1 毛刷把工 1 铁钩把具刀垫块自定红丹粉自定铜皮条自定油枪只 1Ф50×145 mm 段 1 备6料Ф50×125 mm 段 1计算器等自定其 7它劳动防护用品自定12新北区首届制造业五项技能竞赛车工理论知识复习指导大纲一、命题标准本次大赛理论试题依据劳动和社会保障部制定的《国家职业标准》中的车工高级工标准制定。
CAD制图规范
CAD制图规范要求一、图框、比例1、制图图框根据图纸大小确定图框大小。
建筑面积及设计图纸比例在图下规定内时，图框与纸型选择如下：（1-1图）2、规划设计建筑图及建筑面积超过5000m2时，采用A0纸型及设计图框。
3、制图比例如下：4、设计总说明、各专业系统图统一使用A3图框，图纸目录或专业区分时统一采用A4图框。
5、图框根据图纸比例或要求，图框缩放以比例大小缩放。
工程设计图纸幅面和图框大小应符合国家标准《电气制图一般规则》的规定，一般宜采用A0、A1、A2、A3、A4加长的图纸幅面。
在保证图面布局紧凑和使用方便的情况下，应选择合适的图纸幅面，使图纸大小适中，与表述对象的规模大小、复杂程度相称。
二、图线1、根据设计专业的不同，设计时根据不同专业设置线形的粗细，具体分布如（2-1图）2、由甲方提供或设计所提供的图纸，根据需要提出相应的建筑框架，框架颜色统一更改为9号或7号（白色）颜色，其余不需要的图层一律删除。
3、设置时，统一采用粗线、中粗线和细线的宽度比率为4：2：1的制图方式。
4、同一张图纸当中设计的线形分为实线、虚线、点划线线及双点划线，一般用图如下：工程设计图中通常只选用两种宽度的图线，粗线宽度为细线宽度的两倍。
对复杂的图也可采用粗、中、细三种线宽，线的宽度按2的倍数依次递增。
图线宽度一般从以下系列中选用：、、、、、毫米。
当需要区分新旧内容时，粗线表示新建、细线表示原有设施、虚线表示规划预留部分。
三、图例、文字说明1、图例根据设计文本及图例集的要求设计各专业点线图；2、图例说明的图框宽度与会签栏的高度比例为2:1的方式制作；3、工程设计图中的文字等应排列整齐、间隔均匀。
其书写位置应根据图面妥善安排，文字多时宜放在图的下面或右侧。
（3-1图）5、图纸设计过程中，如下列情况必须添加索引线说明：1) 敷设管、桥架的规格大小时；2) 当管线穿墙时，注明穿墙空洞；3) 当楼层线缆越层时，注明方向并制作相应的箭头标明上引或下引；4) 当管、或桥架内部敷设多条或多种线缆时，注明线缆数量或规格；5) 当制作细部或安装大样图纸时，注明各各部位的材料名称；6、索引注明文字大小与设计说明文字大小统一，索引线箭头及文字根据标注的大小统一，索引采用箭头及小点为准。
管道工程图纸的尺寸标注规范
05
CATALOGUE
尺寸标注的实例分析
实例一：简单管道的尺寸标注
直线管道
标注管道的实际长度、直径或外径、壁厚等基本信 息。
弯头和三通
除了标注管道的基本信息外，还需标注弯头的弯曲 半径、角度，三通的分支管径等。
标注的注意事项
单位统一
图纸上所有尺寸的单位应统 一，一般采用毫米（mm）
为单位。
1
精度要求
根据工程需要，合理选择尺 寸标注的精度，避免不必要
的精度损失。
避免重复
避免对同一尺寸进行多次标 注，以免产生混淆。
简洁明了
尽量简化标注内容，突出重 点，方便施工人员快速理解 。
04
CATALOGUE
管道工程图纸中的尺寸标注
为工程验收和维护人员提供参考资料，帮助 了解工程细节。
记录和存档
作为工程档案的一部分，为今后的维修、改 造、扩建等提供依据。
03
CATALOGUE
尺寸标注基本规范
标注的原则
01
准确性
尺寸标注必须准确无误，反映管道 的真实尺寸和位置关系。
完整性
图纸上所有必要的尺寸都应进行标 注，确保信息的完整性。
管道直径应标注在管道上方或侧面的显眼位置，便于施工人员查看 。
标注内容
直径标注应包括管道的外径、内径和壁厚等信息，对于不同材质的 管道还需注明材质。
单位选择
管道直径的单位通常为毫米（mm）或英寸（inch），具体选择应 根据工程要求和国际标准来确定。管道角度标注 Nhomakorabea角度种类
土地项目制图规范
制图规范一、图纸幅面1、图纸大小常用图纸可分为A0、A1、A2、A3、A4，各型号图纸大小见表1 表1 图纸规格大小2、图框加长图框加长一般按图框的一半加长，具体参照公司标准图框。
二、图纸文字1、标题栏文字标题栏文字采用仿宋体，各规格图纸标题栏文字大小参照公司标准图框。
2、图纸内容文字表2 图纸文字大小三、图例图纸图例参照2012年自治区国土厅推广使用的“兴边富民土地整治重大工程典型项目设计图例”执行。
项目现状图图例见表3，项目规划图图例见表4。
表3 项目现状图图例表4 项目规划图图例续表4 项目规划图图例续表4 项目规划图图例四、建筑物编号规则1、现状图建筑物编号2、规划图建筑物编号五、图件要素1、现状图现状图图名应与立项批复项目名称一致，图件字体应符合要求。
图件中应包含以下要素：（1）项目区坐标网格（2）项目区四至坐标（3）项目区界限及村界（4）项目区水源情况，河流标明水流流向，水库标注水库的总库容、有效库容、设计灌溉面积、有效灌溉面积（5）项目区对外交通道路，标注道路去往方向、道路名（6）项目土地利用现状结构表（7）现状道路特性表（8）现状灌溉渠道特性表（9）现状排水沟特性表（10）现状村内排污沟特性表（11）图例（12）指北针及比例尺（13）建筑物编号说明2、规划设计图规划图图名应与立项批复项目名称一致，图件字体应符合要求。
图件中应包含以下要素：（1）项目区坐标网格（2）项目区四至坐标（3）项目区界限及村界（4）项目区水源情况，河流标明水流流向，水库标注水库的总库容、有效库容、设计灌溉面积、有效灌溉面积（5）项目区对外交通道路，标注道路去往方向（6）整治前后项目土地利用结构对比表（7）田间主道工程特性表（8）田间次道工程特性表（9）生产路工程特性表（10）村内道路工程特性表（11）灌溉渠道工程特性表（12）排水沟工程特性表（13）村内排污沟工程特性表（14）项目新增耕地汇总统计表（15）水工建筑物工程量统计表（16）道路附属建筑物工程量统计表（17）平整区位置示意图（18）图例（19）指北针及比例尺（20）建筑物编号说明（21）对设计后项目新增耕地在图上进行标注，并做好统计，说明来源（新增耕地主要来源于其他草地，废弃沟渠道路回填，坑塘水面）要与二调图进行比对。
气动三联件型号规格选择指南
气动三联件型号规格选择气动三联件一般指空气过滤器、减压阀、油雾器，有些品牌的电磁阀和气缸能够实现无油润滑（靠润滑脂实现润滑功能），便不需要使用油雾器！空气过滤器和减压阀组合在一起可以称为气动二联件。
还可以将空气过滤器和减压阀集装在一起，便成为过滤减压阀（功能与空气过滤器和减压阀结合起来使用一样）。
有些场合不能允许压缩空气中存在油雾，则需要使用油雾分离器将压缩空气中的油雾过滤掉。
总之，这几个元件可以根据需要进行选择，并可以将他们组合起来使用。
气动三联件型号规格图纸1气动三联件选型主要看以下几个参数:1) 空气流量：即后面的气动元件（如电磁阀、气缸等）一共所需要的流量是多少，,根据这个流量确定三联件的总体尺寸。
2) 接口：即连接口径是多少（螺纹是几分的/几寸的……）气动三联件型号规格图纸23) 排水器选择：设备因素及环境条件下，须要的是手动排水?自动排水?手自动排水？4) 空气过滤器要选择过滤精度：过滤精度是指通过过滤器滤芯的颗粒最大直径。
其中有5μm、10μm、25μm、50μm等四档，可根据对空气的质量要求选定5) 压力确定：根据气动控制系统最高工作压力来选择三联件。
气源压力应比最高工作压力大0.1MPa。
6) 调压范围：减压阀要根据最高使用压力选择调压范围……气动三联件型号规格图纸3当然，这些只是一些主要参数，还有其他一些技术参数可能需要进一步确认。
在使用三联件（减压阀）时，台湾DPC提醒应尽量避免使用调压范围的下限值。
最好使用上限值的30%-80%，并应当选用符合这个调压范围的压力表，压力表读数应超过上限值的20%使用时，一般安装气动三联件顺序是：按气流的流动方向首先是空气过滤器，其次是减压阀，最后是油雾器。
即按照三联件壳上箭头所指方向为气流方向，不可装反。
