浆砌片石护面墙技术交底 (2)
浆砌片石技术交底
技术交底书表格编号
1310 项目名称新建和顺至邢台铁路省道S322道路改移工程
交底编号路（技）03
工程名称路基浆砌片石
设计文件图号施工设计图
施工部位浆砌片石
交底日期2018.3.27
技术交底内容：浆砌片石工程
一、技术交底范围
本交底适用于新建和顺至邢台铁路省道S322道路改移工程
一、技术交底范围
本交底适用于新建和顺至邢台铁路先期段工程HXZQ-X标段内浆砌片石工程。
二、工程概况
新建和顺至邢台铁路先期段省道S322道路改移工程内浆砌片石工程内容主要有：护肩、骨架护坡、路堤边坡防护脚墙、边坡平台、路堤侧沟、侧沟平台、天沟。
砌体工程采用M7.5浆砌片石进行。
浆砌片石护坡：脚墙底宽8.75cm,顶宽0.6cm；坡率1:1.5，M10浆砌片石护砌厚度0.3m，下面有0.1m砂砾垫层；
骨架护坡：主骨架厚0.3m，拱骨架厚0.3m；拱形护坡，每5个拱设置2cm宽沉降缝，缝内用沥青麻絮沿墙内外填塞20cm深。
C25预制块体积为6x18x30立方厘米。
窗式护面墙:平台厚0.3m,宽2m，最高坡顶处护砌平台宽1m厚0.25m。
斜坡厚度0.4m,拱顶镶边厚0.47m(坡率为1:1.25)；拱顶镶边厚0.6m(坡率为1:1. 5),弧形镶边处预制块长0.35m；脚墙底宽0.9m，顶宽0.6m。
边坡平台：厚0.3m，宽≥2.0m；
路堑侧沟平台：厚0.3m，宽2.0m；；
平台截水沟及路堤侧沟（梯形沟）：厚0.3m。
堑顶坡面较陡截水沟可设底宽0.5m,深0.6m的矩形沟。
新建和顺至邢台铁路先期段工程施工技术交底签到表。
河堤浆砌片石防护技术交底
河堤浆砌片石防护技术交底第一篇：河堤浆砌片石防护技术交底河堤浆砌片石防护技术交底λ根据《石武客专驻马店段特大桥防洪评价》中对奎望河护岸工程施工的相关要求，现场堤岸护坡长度为12米，堤岸护坡长度铁路线上游50米，下游100米，两岸共计300米。
一、基本情况河堤护坡工程均采用7.5号浆砌片石砌筑,迎坡面铺筑10CM厚砂砾垫层,施工时砌体每15米设置一条2CM沥青麻絮沉降缝,泄水孔位置设在常水位以上0.3米处,具体的工程位置及工程数量见后施工图表。
二、施工方案（一）定位及放样工程开工前，根据设计图纸提供的位置进行现场放样，对防护工程位置的原地面进行复测，以核实图纸上结构物尺寸、形状及基础标高是否符合实际，复测结果作详细记录，经监理工程师批准后方可进行施工。
防护工程范围内，清除所有树根及其它杂物，按设计标高及坡度修整坡面，依据图纸尺寸及形状放样并挂线施工。
（二）材料要求本项目所用的片石、砂浆及砂砾垫层等材料均符合图纸和施工规范要求，所用材料均经试验室抽检合格方投入使用，填缝材料均按要求进行采购。
λ砌体抹面应平整、压光、直顺，不得有裂缝，空鼓现象λ1、砂浆拌制（1）、砂浆采用机械搅拌，投料顺序应先倒砂、水泥，最后加水。
搅拌时间宜为3~5min，不得少于90s。
砂浆稠度应控制在50mm~70mm。
（2）、砂浆配制应采用质量比，砂浆应随拌随用，保持适宜的稠度，一般宜在3~4h内使用完毕，气温超过30℃时，宜在2~3h内使用完毕。
发生离析、泌水的砂浆，砌筑前应重新拌和，已凝结的砂浆不得使用。
（3）、砂浆试块：每工作台班需制作立方体试块2组（6块），如砂浆配合比变化时，应相应制作试块。
λ2、浆砌施工λ砌体抹面应平整、压光、直顺，不得有裂缝，空鼓现象，砂浆饱满，符合设计要求的断面尺寸。
λ3、勾缝：λ勾缝具有防止有害气体和风、雨等侵蚀砌体内部，延长构筑物使用年限及装饰外形美观等作用。
本护堤工程护坡勾缝采用凹缝进行施工。

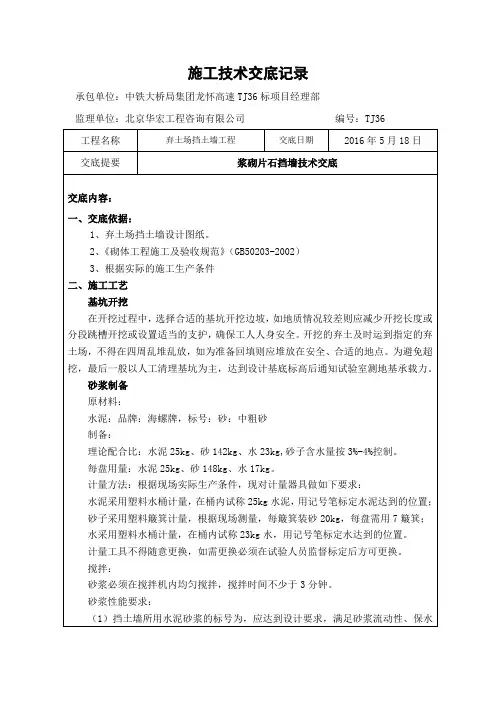

浆砌片石挡墙技术交底
错缝：必须上下错缝，内外搭接，不允许有水平通缝和竖向通缝。
砌筑镶面石宜用一顺一丁或两顺一丁的砌法。灰缝宽度不得大于2cm。
图2-1挡墙砌筑挂线施工
浆砌镶面片石主要步骤
①、目测、选石、试砌：根据接砌部位情况，估计所需石块形状，大小，然后选石，不垫砂浆进行试砌。
图4-1挡土墙勾缝效果图
图4-2挡土强砂浆压顶
交底人
职务
接受单位
接受人
3、根据实际的施工生产条件
二、施工工艺
基坑开挖
在开挖过程中，选择合适的基坑开挖边坡，如地质情况较差则应减少开挖长度或分段跳槽开挖或设置适当的支护，确保工人人身安全。开挖的弃土及时运到指定的弃土场，不得在四周乱堆乱放，如为准备回填则应堆放在安全、合适的地点。为避免超挖，最后一般以人工清理基坑为主，达到设计基底标高后通知试验室测地基承载力。
2、砌筑所用石块均保持干净，所有石块砌筑时均座于新鲜砂浆之上，在砂浆凝固前所有缝均满浆且石块固定就位；垂直缝的满浆：先将已砌好的石块侧面抹浆，然后用侧压砌下一相邻石块，或石块就位后灌入砂浆。
3、片石分层砌筑，宜以2～3层砌块组成一个工作层，每一工作层的水平缝大致找平。各工作层竖缝相互错开，不得贯通。
石材
（1）石料必须质地坚硬，石质均匀一致，不宜风化且未风化、无裂纹，抗压强度、耐久性、抗冻性等经试验鉴定满足要求。石料表面如有泥污、水锈或苔藓，应清除洗刷干净后方准使用。
（2）用作壤面的片石，应选择表面较平整及尺寸较大者，且边缘厚度不得小于15cm。砌筑前应稍加修整，并将影响灰缝的尖、凸棱角敲掉。
石料应大致修凿方正、上下面大致平行并有较平的一面。石料厚度为20～30cm（不小于20cm），宽度为厚度的（1～）倍，长度为厚度的（～3）倍。修凿时外露面及经过修整的部位应达到无明显凹凸，凹入深度不超过20mm。所有垂直于外露面的镶面石表面，应至少修凿不少于7cm长。
技术交底大全(浆砌片石护坡)
中铁五局敦格铁路青海段站前1标工程部第1张共8张脚墙基础浆砌片石护坡现场施工技术交底一、设计说明路堤边坡高度大于4m时，浆砌片石护坡防护高度为4m；路堤边坡高度小于4m时，路堤边坡护肩以下采用全坡面浆砌片石护坡防护。
浆砌片石护坡的基础采用脚墙型式，脚墙基础高度2.5m，采用C25片石混泥土连续浇筑，护坡采用M10水泥砂浆砌片石砌筑，护坡厚度采用0.35m，其后设置不小于0.15m的砂夹卵石反滤层。
护坡及脚墙每隔15m设伸缩缝一道，缝宽0.02m，缝内全断面填塞沥青麻筋。
涵洞与涵洞之间和涵洞与桥之间距离小于60m，按实际距离设置坡面防护，各部位尺寸见下图（尺寸均已米计）：脚墙基础浆砌片石护坡横断面详图（坡率1:1.5）脚墙基础浆砌片石护坡横断面详图（坡率1:1.75）一、施工工艺施工工艺流程：测量放样→脚墙基础开挖→C25片石混泥土脚墙基础→M10水泥砂浆砌片石→覆盖养护。
1、施工准备⑴材料准备片石。
要求石材质地坚硬、不易风化、无裂纹。
普通片石石块中部厚度不小于15cm；镶面片石有两个大致平行面，厚度不小于15cm。
⑵现场准备根据设计纵断面及标准横断面图，确定相应里程的路肩标高、宽度及边坡坡率，对已成型的路基进行刷坡、修整。
⑶技术准备根据各工点边坡防护的设计形式，各架子队应提前建立台账，全面反映管段内的防护形式，伸缩缝的设置位置。
2、测量放样施放路基设计边线、脚墙基础的开挖边线和宽度，以及确定脚墙顶面的标高线；桩位固定后，在施工场地的适合位置布置控制桩及护桩。
由于护坡与脚墙基础相连，脚墙基础的位置正确与否，将直接影响护坡的整体线性和外观效果，故测量放样时，务必做到精准无误。
另对地形变化处放样点适当加密，确保脚墙连续、圆顺。
3、脚墙基础开挖根据测量放样后的基坑宽度，洒出石灰线，采用小挖机开挖，并预留足够施工作业的活动空间，按设计值底部预留20cm，靠路基一侧预留10cm 由人工修整，接近设计标高时恢复轴线进行检查，对有偏差的及时修整，达到设计标高时清除基坑内虚土；机械开挖土方除了预留基坑原土回填方量外，其余直接装车，由自卸车运至附近弃土场。

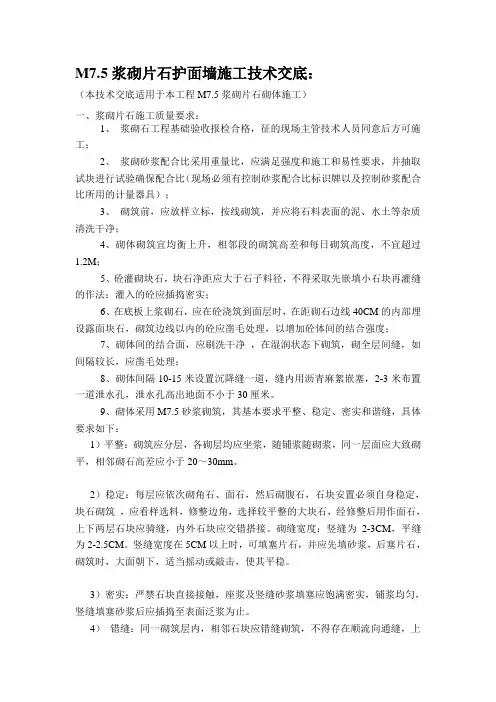

护面墙施工技术交底
M7.5浆砌片石护面墙施工技术交底：（本技术交底适用于本工程M7.5浆砌片石砌体施工）一、浆砌片石施工质量要求：1、浆砌石工程基础验收报检合格，征的现场主管技术人员同意后方可施工；2、浆砌砂浆配合比采用重量比，应满足强度和施工和易性要求，并抽取试块进行试验确保配合比（现场必须有控制砂浆配合比标识牌以及控制砂浆配合比所用的计量器具）；3、砌筑前，应放样立标，按线砌筑，并应将石料表面的泥、水土等杂质清洗干净；4、砌体砌筑宜均衡上升，相邻段的砌筑高差和每日砌筑高度，不宜超过1.2M；5、砼灌砌块石，块石净距应大于石子料径，不得采取先嵌填小石块再灌缝的作法：灌入的砼应插捣密实；6、在底板上浆砌石，应在砼浇筑到面层时，在距砌石边线40CM的内部埋设露面块石，砌筑边线以内的砼应凿毛处理，以增加砼体间的结合强度；7、砌体间的结合面，应刷洗干净，在湿润状态下砌筑，砌全层间缝，如间隔较长，应凿毛处理；8、砌体间隔10-15米设置沉降缝一道，缝内用沥青麻絮嵌塞，2-3米布置一道泄水孔，泄水孔高出地面不小于30厘米。
9、砌体采用M7.5砂浆砌筑，其基本要求平整、稳定、密实和谐缝，具体要求如下：1）平整：砌筑应分层，各砌层均应坐浆，随铺浆随砌浆，同一层面应大致砌平，相邻砌石高差应小于20～30mm。
2）稳定：每层应依次砌角石、面石，然后砌腹石，石块安置必须自身稳定，块石砌筑，应看样选料，修整边角，选择较平整的大块石，经修整后用作面石，上下两层石块应骑缝，内外石块应交错搭接。
砌缝宽度：竖缝为2-3CM，平缝为2-2.5CM。
竖缝宽度在5CM以上时，可填塞片石，并应先填砂浆，后塞片石，砌筑时，大面朝下，适当摇动或敲击，使其平稳。
3）密实：严禁石块直接接触，座浆及竖缝砂浆填塞应饱满密实，铺浆均匀，竖缝填塞砂浆后应插捣至表面泛浆为止。
4）错缝：同一砌筑层内，相邻石块应错缝砌筑，不得存在顺流向通缝，上下相邻砌筑的石块，也应错缝搭接，避免竖向通缝，必要时，可每隔一定距离，立置丁石。
浆砌片石技术交底
⑴、石料的强度、规格和和质量符合设计要求。
⑵、砂浆所用的水泥、砂、水按规定的配合比施工。
⑶、地基承载力必须满足设计要求，基础埋置深度应满足施工要求。
⑷、砌筑应分层错缝，浆砌时坐浆挤紧，嵌填饱满密实，不得有空洞。
编制
复核
签收
浆砌片石技术交底书
工程名称
M15浆砌片石挡墙
编号
施工单位
防护一队

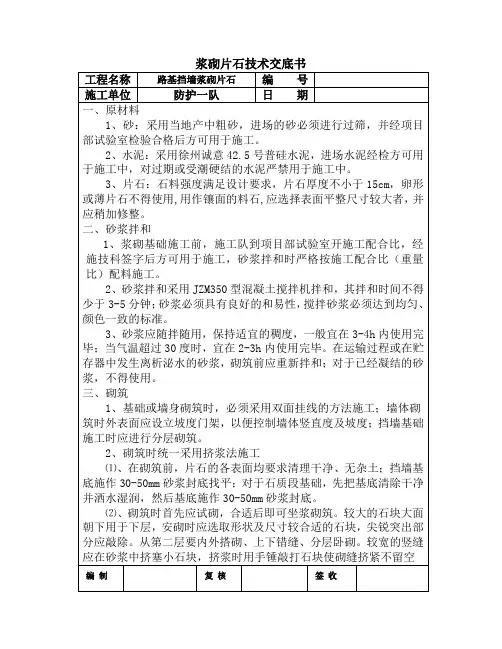

浆砌片石技术交底书
工程名称
路基挡墙浆砌片石
编号
施工单位
防护一队
日期
一、原材料
1、砂：采用当地产中粗砂，进场的砂必须进行过筛，并经项目部试验室检验合格后方可用于施工。
2、水泥：采用徐州诚意42.5号普硅水泥，进场水泥经检方可用于施工中，对过期或受潮硬结的水泥严禁用于施工中。
3、片石：石料强度满足设计要求，片石厚度不小于15cm，卵形或薄片石不得使用,用作镶面的料石,应选择表面平整尺寸较大者，并应稍加修整。
三、砌筑
1、基础或墙身砌筑时，必须采用双面挂线的方法施工；墙体砌筑时外表面应设立坡度门架，以便控制墙体竖直度及坡度；挡墙基础施工时应进行分层砌筑。
2、砌筑时统一采用挤浆法施工
⑴、在砌筑前，片石的各表面均要求清理干净、无杂土；挡墙基底施作30-50mm砂浆封底找平；对于石质段基础，先把基底清除干净并洒水湿润，然后基底施作30-50mm砂浆封底。
日期
2、实测项目见下表：
砌体挡土墙实测项目
项次
检查项目
规定值或允许偏差
检查方法和频率
1
砂浆强度（MPa）
在合格标准内
按附录F检查
2
平面位置（mm）
50
经纬仪：每20m检查墙顶外边线3点
(精品)浆砌片石施工技术交底
施工单位：枣庄市道桥工程有限公司
监理单位：湖南郴州交通建设监理有限公司
工程名称
郴排水工程
编号
HWGL-01
交底内容
浆砌片石
交底时间
交底人
接受交底人
交底内容
浆砌石施工
浆砌片石工程，应尽早安排施工，与路堤、涵洞施工相互穿插或平行进行，施工时做到施工一段，成型一段。
施工前应熟悉图纸，根据工程特点、工期要求、施工条件、设备能力，合理作出施工计划安排，砌筑前报监理工程师，经监理工程师批准后，方可开始砌筑。砌体表面要平整、密实，施工缝整齐。
沉降缝、伸缩缝、防水层、泄水孔，应按设计图纸进行施工；需要进行调整时，应根据现场情况把方案及时报告监理工程师，按监理工程师的指示进行设置。
勾缝：砌体完成后，顺石料砌合的自然接缝进行勾缝，勾缝的宽度必须一致，使其美观大方；
抹面：砌体抹面必须采用高于砌体砂浆一个标号的砂浆抹面，抹面的宽度、厚度均满足设计要求，表面光滑；
浆砌片石砌体咬扣紧密、砌体平整，嵌缝均匀、饱满，勾缝平顺无脱落；
养护：砌筑完成后12～18h之间及时洒水养护，使砌体保持湿润，并避免碰撞和振动。洒水养护时间不少于14天。
1）浆砌石施工工艺流程
2）石料供应
本工程所用石料按照设计要求从就近的石料场挑选。
3）石料运输
石料从料场用自卸汽车运输至工作面附近，人工搬运至砌筑作业面上。
4）施工方法
砌筑先按设计要求，按图纸放出施工轴线、轮廓位置，基础开挖的形状、位置和高程，其精度均需满足设计要求。
测量放线后开挖基槽，并夯实基底，基底成型后必须对基槽面进行彻底的清理，清除基础面的泥土、松动岩块和杂物等、排除仓面积水，基础和坡面经监理工程师验收合格后，方可进行砌筑；砌块使用前用高压风水枪配钢刷对表面的泥土、水锈等进行清洗；
浆砌片石护面墙技术交底
编号：共3页
工程名称
交底日期
施工单位
柴寨施工队（孙汉文）
分项工程名称
路基防护施工
交底提要
施工方法
边坡护面墙技术交底
交底名称：K304+545左右侧改路护面墙技术交底
一、工程概况
K304+545左右侧边坡护面墙墙身采用M7.5浆砌片石砌筑，厚度35cm,基础断面尺寸:50*55cm,墙身沿线方向每隔10m设置一道沉降缝，缝宽2-3厘米，填塞沥青麻筋，填塞深度不小于20cm。墙身设φ7.5PVC泄水孔，间距2*2m，呈品字形交错布置。
水准仪:每20m检查3点
片石
±20
3
竖直度或坡度
料、块石
0.3%
吊垂线:每20m检查3点
片石
0.5%
4△
断面尺寸（mm）
料石
±20
尺量:每20m检查2处
块石
±30
片石
±50
5
表面平整度（mm）
料石
10
2m直尺:每20m检查5处×3尺
块石
20
片石
30
审核人
交底人
接收人
1、本表由施工单位填写，交底单位与接收单位各存一份。
j.砌体施工完后，应注意覆盖和洒水养生。夏季施工时，增加每日洒水次数，养生天数不少于7天。
4.砂浆勾缝、沉降缝处理：
（1）砂浆勾缝采用凹缝，勾缝前先洒水湿缝，勾缝砂浆不低于10#。
（2）每10m设一道沉降缝、缝宽为2～3cm，填塞沥青麻筋，填塞深度不小于20cm。
5.实体墙设φ7.5PVC泄水孔，间距2*2m，呈品字形交错布置，若遇到地下水富集或渗水严重，则酌情布设平孔排水。
d.砌筑基础时先砌外围定位砌块，外用砌块与里层砌块交错，连成一体，定位砌块选取表面较平整且尺寸较大的石料，定位砌缝满铺砂浆，不镶嵌小石块。
技术交底(浆砌片石护坡)
中铁五局敦格铁路青海段站前1标工程部第1张共8张脚墙基础浆砌片石护坡现场施工技术交底一、设计说明路堤边坡高度大于4m时，浆砌片石护坡防护高度为4m；路堤边坡高度小于4m时，路堤边坡护肩以下采用全坡面浆砌片石护坡防护。
浆砌片石护坡的基础采用脚墙型式，脚墙基础高度2.5m，采用C25片石混泥土连续浇筑，护坡采用M10水泥砂浆砌片石砌筑，护坡厚度采用0.35m，其后设置不小于0.15m的砂夹卵石反滤层。
护坡及脚墙每隔15m设伸缩缝一道，缝宽0.02m，缝内全断面填塞沥青麻筋。
涵洞与涵洞之间和涵洞与桥之间距离小于60m，按实际距离设置坡面防护，各部位尺寸见下图（尺寸均已米计）：脚墙基础浆砌片石护坡横断面详图（坡率1:1.5）脚墙基础浆砌片石护坡横断面详图（坡率1:1.75）一、施工工艺施工工艺流程：测量放样→脚墙基础开挖→C25片石混泥土脚墙基础→M10水泥砂浆砌片石→覆盖养护。
1、施工准备⑴材料准备片石。
要求石材质地坚硬、不易风化、无裂纹。
普通片石石块中部厚度不小于15cm；镶面片石有两个大致平行面，厚度不小于15cm。
⑵现场准备根据设计纵断面及标准横断面图，确定相应里程的路肩标高、宽度及边坡坡率，对已成型的路基进行刷坡、修整。
⑶技术准备根据各工点边坡防护的设计形式，各架子队应提前建立台账，全面反映管段内的防护形式，伸缩缝的设置位置。
2、测量放样施放路基设计边线、脚墙基础的开挖边线和宽度，以及确定脚墙顶面的标高线；桩位固定后，在施工场地的适合位置布置控制桩及护桩。
由于护坡与脚墙基础相连，脚墙基础的位置正确与否，将直接影响护坡的整体线性和外观效果，故测量放样时，务必做到精准无误。
另对地形变化处放样点适当加密，确保脚墙连续、圆顺。
3、脚墙基础开挖根据测量放样后的基坑宽度，洒出石灰线，采用小挖机开挖，并预留足够施工作业的活动空间，按设计值底部预留20cm，靠路基一侧预留10cm 由人工修整，接近设计标高时恢复轴线进行检查，对有偏差的及时修整，达到设计标高时清除基坑内虚土；机械开挖土方除了预留基坑原土回填方量外，其余直接装车，由自卸车运至附近弃土场。
浆砌片石挡墙技术交底
1、挡土墙砌筑前先进行现场勘察根据现场施工放样，砌筑时应先两面立杆挂线或样板挂线，外面线应顺直整齐，逐层收坡；砌筑过程中经常校正线杆，以保证砌体各部尺寸符合技术交底要求。
2、片石一般采用爆破或楔劈法开采的石块，厚度不应小于150mm（卵形和薄片者不得采用）。用做镶面的片石，应选择表面较平整、尺寸较大者，并应稍加修整。石料在使用前要浇水润湿，表面有泥土、水锈等杂物时要清洗干净。且进行试验检测，要求片石的饱和抗压强度不得低于30Mpa，风化片石严禁使用，及时清除。
5、各砌层的砌块应安放稳固，砌块间应砂浆饱满，粘结牢固，不得直接贴靠或脱空。砌筑时，底浆应铺满，坚缝砂浆应先在已砌石块侧面铺放一部分，然后于石块放好后填满捣实。
6、砌筑工作中断后恢复砌筑时，已砌筑的砌层表面应加以清扫和湿润。
7、所有石料均应座浆在新拌的水泥砂浆上，砂浆采用重量比配料，砂浆拌和机拌制，控制拌和时间，保证拌和出的砂浆均匀饱满。砂浆必须具有良好的和易性，其稠度以标准圆锥体沉入度表示，用于石砌体时宜为50~70mm气温较高时可适当增大.零星工程用砂浆的稠度,也可用直观法进行检查,以用于能将砂浆捏成小团,松手后既不松散又不由灰铲上流下为度。砂浆的拌和宜用机械拌和，拌和时间宜为3~5min。砂浆配制应采用质量比，砂浆应随拌随用，保持适宜的稠度，一般宜在3~4h内使用完毕；在运输过程或在贮存器中发生离析、泌水的砂浆，砌筑前应重新拌和；已凝结的砂浆，不得使用。每50m3砌体取试件1组，砂浆中砂料宜用中砂或粗砂，砂的最大粒径不宜大于5mm。
8、砌筑现场必须具备四样，搅拌机、混盘、配合比牌、磅秤。
9、挡土墙外露部分和转角石，选择表面较平整及尺寸较大的块石，并加以粗凿，在沉降缝处所有的块石，修凿出规则的棱角线。墙体的沉降缝应符合图纸规定或按监理工程师的指示设置。同时施工时应根据地基和墙高变化情况，每隔10-15m设置伸缩缝或沉降缝，缝宽2cm，缝内填塞沥青木板，填塞深度不小于20cm。
浆砌片石菱形护坡安全、技术交底 - 二级
施工安全、技术三级交底
施工单位：编号：
监理单位：
槽；勾缝后及时使用土工布覆盖并洒水养护。
勾缝前未认真清缝，或者清缝深度不够，缝槽内积有灰渣，或者没有根本没有清缝，直接在砌体上使用砂浆勾缝。
沟槽未经湿润，吸收勾缝砂浆水分，造成砂浆失水，使之与砌体粘结不牢固。
在夏季勾缝完成后没有及时养护，失水过快，使之勾缝砂浆与砌体粘结不牢固。
2、安全措施及注意事项
机械操作绝对服从指挥，作业面内禁止任何人撞自进入。
夜间施工加强安全警戒，配备足够的照明设施。
任何人严禁在坡底休息。
施工人员要经常注意坡面边是否有危石，一且发现，立即停止一切作业，待处理后，才能进行施工。
重物距坡顶面应有一定距离，汽车不小于3m,起重机不小于4m,土方堆放不小于1m,堆土高度部不超过1.5m，材料堆放应不小于1m。
坡上人员不得向坡下扔抛物品，避免物体打击事故
在坡顶周围设置足够数量的安全标牌、警示牌、夜间警示灯。
进入工地的人员一律要求戴安全帽，严禁裸足，穿拖鞋进入施工现场
人员全天侯值班，加强工地范围内的安全防范。
搅拌机械要专人负责、专人操作，严格按操作规程进行作业。
施工用电要有专人负责。
片石不得自坡顶上方自然下落，应有限制的机械或人工搬运。
在搬运片石时要量力而行。
在破解片石时，要背向行人方向，以免片石飞溅伤人。
浆砌片石挡墙安全技术交底
浆砌片石挡墙安全技术交底安全技术交底交底编号ZXSJ-1-A122016711工程名称正安至习水高速公路A12标段项目部主送单位大临作业队交底部位桃子垭隧道出口便道页数第1页共2页交底主要内容一、针对性针对本工程浆砌片石挡墙作业。
二、施工准备1、首先，根据项目部施工员指导下，安排施工队伍中施工技术人员熟悉图纸、技术要求，对图纸进行仔细研究，制定出详细的施工方案。
对参与本次施工的所有人员进行岗前培训和技术安全教育。
2、根据图纸及有关文件要求，项目部施工技术人员利用全站仪对开挖断面进行准确、详细的施工放样工作，放样后应报项目技术负责人进行考核、认定。
要求施工队伍技术负责人一定牢记放样的位置、施工时能准备按照放样位置施工。
3、对施工现场搞好清洁工作，对材料堆放地进行对面处理。
材料堆放地应选择在地市较高的地方，严防水流冲刷，造成不必须要的损失。
且场地要平整、坚实，不允许有杂草、杂物，矿石材料应分开堆放，严禁混杂，各种砂石材料应堆放整齐，并设置标示牌。
三、基础开挖在项目技术负责人对放样进行复核认定后方可进行基础开挖工作，首先采用挖机根据现场技术人员利用测量数据指导开挖，挖到设计标高以上30cm左右时停止，由人工进行削坡及基础清理工作。
如果遇有坚石是，应有人工进行打眼放炮，打浅眼，放小炮，严禁放大炮。
以防止破坏已完成的稳定。
放炮时应由有经验的专业人员进行装药稳定。
放炮时应由有经验的专业人员进行装药引爆，爆炸去周围应该有安全警示牌，有专业人员及车辆进行指挥。
待人工清基达到设计标高后，应由项目实验室人员进行对地基承载力试验及基坑断面的验收，合格后方可砌筑工作否则要根据项目部技术负责人的要求进行修整、处理，直到满足设计要求为止。
接收人员签名管理人员：劳务队长：劳务工班长：其他作业人员：编制人：复核人：审批人：时间：注：本交底一式三份，施工作业队一份，现场安全人员一份，安全质量部一份存档。
安全技术交底交底编号ZXSJ-1-A122016711工程名称正安至习水高速公路A12标段项目部主送单位大临作业队交底部位桃子垭隧道出口便道页数第2页共3页四、材料要求1、首先应掌握好砂浆配合比，砂浆拌合要用砂浆拌合机活小型滚筒式拌合机，严禁人工拌合，水泥和砂要进行检测。
浆砌护面墙安全技术交底模板
一、交底目的为确保浆砌护面墙施工过程中的安全，预防安全事故的发生，现将浆砌护面墙施工过程中的安全技术要求进行交底。
二、交底内容1. 施工人员安全教育培训（1）施工人员必须参加安全教育培训，了解和掌握浆砌护面墙施工过程中的安全操作规程和注意事项。
（2）施工人员必须佩戴安全帽、安全带、防尘口罩等个人防护用品。
2. 施工现场安全要求（1）施工现场应设置明显的警示标志，如：危险区域、施工区域、禁止通行等。
（2）施工现场应保持整洁，施工道路畅通，材料堆放整齐。
（3）施工现场应设置消防设施，并确保消防设施完好。
3. 施工工艺及注意事项（1）施工前，应检查模板、钢筋、混凝土等材料的质量，确保符合设计要求。
（2）施工过程中，应严格按照施工工艺进行操作，不得擅自更改施工方案。
（3）模板安装应牢固可靠，防止模板变形、倾倒。
（4）钢筋绑扎应规范，防止钢筋锈蚀、变形。
（5）混凝土浇筑应连续进行，防止混凝土分层、离析。
（6）施工过程中，应密切关注模板、钢筋、混凝土等结构构件的变形情况，发现异常及时采取措施。
4. 临时用电安全（1）施工现场临时用电线路应规范布置，不得私拉乱接。
（2）施工现场用电设备应安装漏电保护器，确保用电安全。
（3）施工人员应熟悉用电设备操作规程，不得擅自操作。
5. 高处作业安全（1）高处作业人员必须佩戴安全带，安全带应系挂在高处牢固可靠的构件上。
（2）高处作业平台应设置防护栏杆，防止人员坠落。
（3）高处作业时，严禁酒后作业、疲劳作业。
6. 交通安全（1）施工现场车辆应按规定停放，不得占用消防通道。
（2）施工人员上下班应乘坐指定的交通工具，严禁乘坐无牌无证、超载的车辆。
三、交底要求1. 施工单位应将本次安全技术交底记录在案，并存档备查。
2. 施工单位应将本次安全技术交底内容向施工人员进行详细讲解，确保施工人员充分了解和掌握。
3. 施工人员应认真听取安全技术交底内容，如有疑问应及时提出。
4. 施工单位应定期对施工人员进行安全技术培训，提高施工人员的安全意识。
浆砌片石护脚施工技术交底
技术交底书编号工程名称路基工程交底日期分项工程名称M7.5浆砌片石护脚施工编制单位中铁十六局集团张承高速TJ25合同段施工单位施工技术负责人技术交底内容：一、工程概况：结合本标段实际情况，拟选定右幅K128+300~K128+475段M7.5浆砌片石护脚墙施工作为首件工程先行施工，确定各项施工参数，以便检验施工方案的工艺方法及人员设备的配合协调情况。
护脚墙尺寸为：墙高（含基础总高度）4.0m，墙顶宽2.2m，墙底宽3.2m，基础埋深不小于1.5m。
（详见附图）二、施工准备(一)技术准备1、施工前首先熟悉施工设计文件，吃透设计意图，做好技术交底，掌握本工程以及业主、监理方面的特殊要求。
2、组织精良的测量人员对设计控制桩进行复测定位，并将测量成果向监理部门报验。
经监理部门复测确认后，我们将以此为据，并对本标段的中线和高程进行加密布桩，以满足施工要求。
（二）试验准备原材料进场都进行检测试验，包括：水泥、水、砂、片石，检验结果见附件原材料检验报告单。
确定砂浆配合比，准备好砂浆试模。
（三）施工机具、人员、材料准备1、施工主要设备配备PC220挖掘机1台、JDC350拌和机1台、150QJ10-50/7水泵3台、磅秤1台、20KW发电机1台、手推车、洒水车等2、人员组织按计划安排组织管理、技术人员及主要施工人员进场,并满足工程实际需要。
3、材料准备⑴石材：工程所用石料，形状不受限制，最小断面尺寸应不小于20cm，具有一定长度和宽度的块片状石料其材质要均匀，坚硬，不易风化，无裂纹，表面的污渍予以清除，且强度不小于30MPa。
⑵水泥：采用普通硅酸盐P.O42.5水泥，水泥进场应有产品合格证和出厂检验报告，不同品种的水泥不得混合使用。
水泥储存必须上盖下垫，做好防水防潮措施。
⑶砂：宜采用质地坚硬、级配良好洁净的中粗砂且为河砂，砂的含泥量不超过2%，其质量应符合国家现行标准要求。
现场堆放的砂，应硬化一块场地等防止砂被污染。
护面墙安全技术交底
项目技术负责人
项目施工、技术员
班组负责人
施工安全交底
工程名称
路基工程
接受班组
路基三队施工班组
分部分项工程名称
交底时间
年 月 日
浆砌工程安全交底
一、浆砌片石作业主要存在列危险源、危害因素：
1、未按规定使用劳保用品,造成物体打击事故.
2、边坡上下同时作业,滚石落下造成人员伤亡。
3、搬运石头由于人员疏忽大意砸伤脚。
4、雾雨天未设防滑设施和安全警示牌，造成其他伤害。
5、现场用电不符合要求，造成触电事故。
二、预防措施：
1、工人入场前必须进行三级教育,经考试合格后,方可进入施工现场；
2、进入施工现场所有作业人员佩戴好安全帽，不得穿拖鞋、短裤进入施工现场,严禁酒后作业.
