卫生级离心泵性能及参数
离心泵的主要性能参数
六、允许吸上真空高度或必需气蚀余量(HPSH)：
允许吸上真空高度——指水泵在标准状况下(即水温为 20℃、一个标准大气压)运转时，水泵所允许的最大的 吸上真空高度。单位为mH2O。
必需气蚀余量(HPSH)——指水泵进口处，单位重量 液体所具有超过饱和蒸气压力的富裕能量。水泵厂一般 常用汽蚀余量来反映轴流泵等的吸水性能。单位为m。 两者是从不同的角度来反映水泵吸水性能好坏的参 数 ，可以确定水泵的安装高程。
（2）扬程（水头）——水泵对单位重量 （1kg）液体所做的功，也即单位重量液体通 过水泵后其能量的增值。以字母H表示，常用 液柱高度m表示。 其它单位：Pa (kPa)、atm(1个工程大气压) 1atm=98.0665 kPa ≈0.1 MPa 扬程计算实际扬程
吸程
Pa-吸液池面上液体的压力 ∑hs-吸入管路的阻力损失
安装高度 Hg = 〔 Hg 〕-（0.5-1）
u H g H s H f 01 2g
2 1
安装高度的确定
1、允许气蚀余量〔 Δh 〕的计算 〔 Δh 〕= Δhmin +0.3 （1-15） 2、允许气蚀余量的应用 通常泵的样本上给出了允许气蚀余量，从而可以 用它来计算泵的允许安装高度。
pa pt 〔 〔 Hg〕 - 〔 Δh 〕- hs g g
〔 Hg 〕-泵允许安装高度
水泵铭牌上效率为对应于通过设计流量时的最高 效率。
• 四、效率(η ) 水泵内的能量损失分三部分：水力损失、容积损失、机 械损失: 1、水力损失与水力效率η
h
水流在水泵内摩擦、局部、冲击损失 水力损失的大小决定于过流部件的形状尺寸、壁面 粗糙度和泵的工作情况。水力损失越大，泵扬程越小。
2、容积损失与容积效率η
卫生级离心泵参数及性能
卫生级离心泵参数及性能一、卫生级离心泵技术参数：规格：3T－180T, 0.55KW-75KW材质：SUS304、SUS316L (在材料的选用上泵体、泵盖、叶轮等凡与物料接触之零件由SUS316L或SUSI304不锈钢制造)标准：DIN、SMS叶轮：敞开式叶轮，不留卫生死角工作条件：卫生离心泵属高低液位几水平输送，非自吸型。
（自吸型选用自吸泵）表面处理：接液部分抛光，其余亚光或喷砂处理。
最大进口压力：0.5MPa温度范围：-10°C至+140°C(EPDM)可冲洗机械密封：水压：最高0.1MPa水量：0.25-0.5L/min二、卫生级离心泵电机：1．不锈钢卫生泵根据配置主要采用“ABB”品牌的三相交流电机，按照国际电工委员会IEC60034.IEC60072标准设计制作，符合欧共体“CE”标记要求。
2.可供选用防爆电机，以满足不同场合的需要。
3.优越的电气性能、低噪音、低震动，电机的标准设计防护等级为IP55，绝缘等级为F 级。
4.工作电压：≤3Kw，220-240V/380-420V，△/Y＞3Kw，380-420V/660-690V, △/Y5.频率：50Hz/60Hz6.工作方式：连续（SI）7.转速：标准泵的转速为2900r/min三、卫生级离心泵选型说明：流量：选用性能曲线表中中间段为宜。
工作温度：-20－100℃（最高灭菌温度133℃）。
工作环境与介质：确定是否需要防爆。
工作条件：卫生离心泵属高低液位几水平输送，非自吸型。
（自吸型选用自吸泵）泵体材质：根据介质要求316L与304选择。
密封材料：标准橡胶密封圈为硅橡胶，根据介质选择氟橡胶，三元乙丙，聚四氟，丁晴。
四、卫生级离心泵叶轮的独特设计：叶轮与轴套是一体精密铸造，直接装电机输出轴上，强度、刚度大，·设计独特，安装简便，精度高保证同心度，解决了振动，提高泵的强度，即使在恶劣的操作条件下，它始终保持对中、振动小；密封的寿命最长。
离心泵的主要参数
泵主要性能的基本参数有以下几个：一、流量Q流量是泵在单位时间内输送出去的液体量（体积或质量）。
体积流量用Q表示，单位是：m3/s，m3/h，l/s等。
质量流量用Qm表示，单位是：t/h，kg/s等。
质量流量和体积流量的关系为：Qm=ρQ 式中ρ——液体的密度（kg/m3，t/m3），常温清水ρ=1000kg/m3。
二、扬程H扬程是泵所抽送的单位重量液体从泵进口处（泵进口法兰）到泵出口处（泵出口法兰）能量的增值。
也就是一牛顿液体通过泵获得的有效能量。
其单位是N·m/N=m，即泵抽送液体的液柱高度，习惯简称为米。
三、转速n转速是泵轴单位时间的转数，用符号n表示，单位是r/min。
四、汽蚀余量NPSH汽蚀余量又叫净正吸头，是表示汽蚀性能的主要参数。
汽蚀余量国内曾用Δh表示泵在工作时液体在叶轮的进口处因一定真空压力下会产生汽体，汽化的气泡在液体质点的撞击运动下，对叶轮等金属表面产生剥蚀，从而破坏叶轮等金属，此时真空压力叫汽化压力，汽蚀余量是指在泵吸入口处单位重量液体所具有的超过汽化压力的富余能量。
单位用米标注，用（NPSH）r。
吸程即为必需汽蚀余量Δh：即泵允许吸液体的真空度，亦即泵允许的安装高度，单位用米。
吸程=标准大气压（10.33米）-汽蚀余量-安全量（0.5米）标准大气压能压管路真空高度10.33米。
例如：某泵必需汽蚀余量为4.0米，求吸程Δh解：Δh=10.33-4.0-0.5=5.83米五、功率和效率泵的功率通常是指输入功率，即原动机传支泵轴上的功率，故又称为轴功率，用P表示；泵的有效功率又称输出功率，用Pe表示。
它是单位时间内从泵中输送出去的液体在泵中获得的有效能量。
因为扬程是指泵输出的单位重液体从泵中所获得的有效能量，所以，扬程和质量流量及重力加速度的乘积，就是单位时间内从泵中输出的液体所获得的有效能量——即泵的有效功率：Pe=ρgQH(W)=γQH(W)式中ρ——泵输送液体的密度（kg/m3）；γ——泵输送液体的重度（N/m3）；Q——泵的流量（m3/s）；H——泵的扬程（m）；g——重力加速度(m/s2)。
离心泵的主要性能参数和特性曲线1.离心泵的主要性能参数
Et2 Et3 hf23
0
p2
12 2
1
0
不含动能
H p2 p1 (真)
g
p（1 真）
H
0
Q
操作性问题分析 举例
练习1
图示为离心泵性能测定装置。若水槽液面上升，则 qV、H、Pa、hf 、p1和p2（均为读数）如何变化？
答：qV不变，H不变，Pa 不变，hf不变
p（1 真 ） p2
串联泵
单台泵
0
qV
设 计 型 ----选泵时，将流量、压头裕量控制在10%左右。
qV (1.05 ~ 1.1)qV max
H (1.1 ~ 1.15)Hmax
操 作型 定 性分 析、 定 量计 算
操作性问题分析 举例
例1 用离心泵将江水送至高位槽。若管
路条件不变，则下列参数随着江面的下
降有何变化？（设泵仍能正常工作）
• 泵的压头H，
pa
• 管路总阻力损失hf， • 泵出口处压力表读数，
• 泵入口处真空表读数。
H
解：
江面下降，泵特性曲线不变 管路特性曲线 平行上移
工作点左移
He
z p
g
u2 2g
hf
A BqV 2
不变
0
q
操作性问题分析 举例
33
33
qV，H，Pa，hf BqV 2
A.串联
B.并联
C.串并联均可 D.无法满足要求
He 六、离心泵的组合操作——串、并联
1、并联
特点：在相同 H 下，qV 并 2qV 单
并联泵
请思考：
单台泵
若单台泵的特性曲线方程为
， H e单

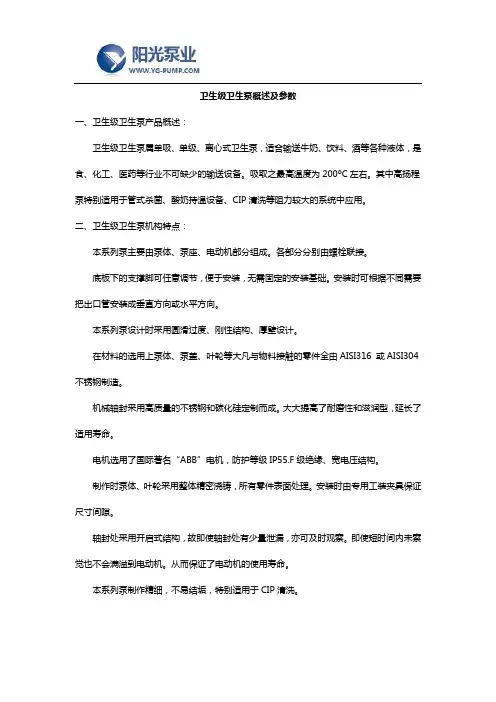

卫生级卫生泵概述及参数
卫生级卫生泵概述及参数一、卫生级卫生泵产品概述：卫生级卫生泵属单吸、单级、离心式卫生泵，适合输送牛奶、饮料、酒等各种液体，是食、化工、医药等行业不可缺少的输送设备。
吸取之最高温度为200ºC左右。
其中高扬程泵特别适用于管式杀菌、酸奶持温设备、CIP清洗等阻力较大的系统中应用。
二、卫生级卫生泵机构特点：本系列泵主要由泵体、泵座、电动机部分组成。
各部分分别由螺栓联接。
底板下的支撑脚可任意调节，便于安装，无需固定的安装基础。
安装时可根据不同需要把出口管安装成垂直方向或水平方向。
本系列泵设计时采用圆滑过度、刚性结构、厚壁设计。
在材料的选用上泵体、泵盖、叶轮等大凡与物料接触的零件全由AISI316 或AISI304不锈钢制造。
机械轴封采用高质量的不锈钢和碳化硅定制而成。
大大提高了耐磨性和滋润型，延长了适用寿命。
电机选用了国际著名“ABB”电机，防护等级IP55.F级绝缘、宽电压结构。
制作时泵体、叶轮采用整体精密浇铸，所有零件表面处理。
安装时由专用工装夹具保证尺寸间隙。
轴封处采用开启式结构，故即使轴封处有少量泄漏，亦可及时观察。
即使短时间内未察觉也不会满溢到电动机。
从而保证了电动机的使用寿命。
本系列泵制作精细，不易结垢，特别适用于CIP清洗。
本系列泵结构简单、拆卸方便，嗓音低，效率高，对物料处理平缓柔和，符合食品卫生要求又保证了产品的原有风味。
三、卫生级卫生泵使用说明：不锈钢卫生泵安装时泵的位置最好低于吸入液面（如泵的安装位置高于吸入液面，开泵前需进行罐泵）。
在使用前应检查叶轮的旋转方向是否正确；泵进出口管接头螺母是否旋紧；泵盖与泵体间的密封圈是泵垫好。
与物料接触部分使用前应用蒸汽消毒，确保食品卫生。
泵的出口应安装一蝶阀，以控制流量。
不要长期在超负荷情况下操作，以免损坏电动机。
泵使用完毕应立即进行CIP清洗，以防止物料粘附。
如无CIP则需人工清洗。
清洗时首先可用热水通过，然后拆卸，用毛刷刷洗泵与物料接触的所有零件，再用清水冲洗，洗干净后再按先后顺序安装好。
离心泵参数
离心泵参数离心泵是一种常用的动力机械设备，广泛应用于工业生产和民用领域。
离心泵的性能参数对于其选择和运行至关重要。
本文将介绍离心泵的常见参数及其相关概念。
流量（Q）流量是离心泵的一个重要性能参数，表示单位时间内通过泵的液体体积。
常用的单位有立方米/小时（m³/h）、升/秒（L/s）等。
流量的大小取决于泵的转速和叶轮的几何尺寸。
在选择离心泵时，需根据具体需求确定所需的流量。
扬程（H）扬程是离心泵的另一个关键参数，表示液体从泵的入口到出口之间的高度差。
扬程决定了泵的功率、压力和效率。
通常用米（m）作为单位。
较大的扬程需要更多的能量来克服摩擦和阻力，因此所需的功率较大。
在实际应用中，需根据管道系统的高度差来确定所需的扬程。
泵效（η）泵效是衡量离心泵性能的一个重要指标，表示泵的输出功率与输入功率之间的比值。
泵效通常以百分比的形式表示，较高的泵效意味着更高的能量转换效率。
泵效的大小受到泵的设计和工作状态的影响。
一般而言，泵的泵效越高，其能耗越低，运行成本也就越低。
进口直径（D1）和出口直径（D2）进口直径和出口直径是离心泵另外两个重要的参数。
进口直径是指泵的进口处的直径，也被称为吸入直径。
出口直径是指泵的出口处的直径。
进口直径和出口直径对于泵的流量和扬程有着直接影响。
通常情况下，远离泵的出口处的流量和压力都会增大，因此出口直径一般要比进口直径大。
转速（N）转速是指离心泵叶轮旋转的速度，单位为每分钟（rpm）。
转速的大小决定了泵的流量和扬程。
通常情况下，较高的转速意味着较大的流量和扬程，但也伴随着更大的功率消耗。
功率（P）功率是离心泵输入和输出之间的能量转换。
输入功率是指供给泵的电能或其他形式的能源，输出功率是指泵传递给液体的能量。
功率通常以千瓦（kW）为单位，表示泵所需的能量大小。
液体温度和粘度液体温度和粘度是离心泵设计和运行时需要考虑的两个重要因素。
温度的变化和液体的粘度都会影响泵的性能和运行条件。
离心泵基本性能参数
04
离心泵的选用与安装
离心泵的选用原则
01
02
03
04
流量和扬程
根据实际需求选择合适的流量 和扬程，确保离心泵能够满足
工艺流程的要求。
介质特性
考虑介质温度、压力、黏度、 腐蚀性等因素，选择适合介质
特性的离心泵。
电机功率
根据离心泵的功率需求选择合 适的电机，确保电机能够提供
足够的动力。
材质选择
根据介质腐蚀性、耐磨性等要 求，选择合适的材质，以确保 离心泵的可靠性和使用寿命。
Q-η曲线
总结词
流量与效率的关系曲线
详细描述
Q-η曲线表示离心泵在特定转速下的流量Q与效率η之间的关系。高效率的离心泵通常在一定流量范围内具有较高 的效率值。
Q-NPSH曲线
总结词
流量与必需气蚀余量的关系曲线
详细描述
Q-NPSH曲线描述了离心泵在特定转 速下的流量Q与必需气蚀余量NPSH 之间的关系。随着流量的增加，必需 气蚀余量逐渐减小。
离心泵的安装要求
基础要求
确保离心泵安装在平整、坚固 的基础上，以减少振动和位移
。
进出管连接
进出管应连接紧密，避免出现 泄漏现象，影响离心泵的正常 运行。
进出口方向
根据实际需求确定进出口方向 ，确保流体在离心泵内流动顺 畅。
安全防护措施
安装离心泵时应采取必要的安 全防护措施，如安装防护罩、 接地线等，以确保操作人员的
离心泵的叶轮通常有多个叶片，这些 叶片可以改变液体的流动方向和速度 ，从而改变液体的能量和压头。
离心泵的分类
根据输送液体的性质，离心泵 可以分为清水泵、泥浆泵、杂 质泵等。
根据输送液体的流量和扬程， 离心泵可以分为单级泵、多级 泵、管道泵等。
不锈钢卫生泵型号及性能特点
不锈钢卫生泵型号及性能特点一、不锈钢卫生泵选型范围及性能特点不锈钢卫生泵又名离心式饮料泵、奶泵、不锈钢饮料泵，适用于输送牛奶和其它类似胶质的液体食品之用，吸取物料之最高温度为70-80 ℃，此泵是单吸全封闭式离心泵。
卫生级离心泵属单吸、单级、离心式卫生泵，适合输送牛奶、饮料、酒等各种液体，是食、化工、医药等行业不可缺少的输送设备。
卫生泵是从泵的使用场合对泵进行的分类，具体涉及所有与人体接触的产品的输送，如制药，乳品，饮料，食品，化妆品，食品添加剂，精细化工等。
从不锈钢卫生泵的材质来看，卫生级离心泵必须为304不锈钢、316L不锈钢;泵腔内无卫生死角，可CIP在线清洗;密封材质为食品级材料，如丁腈橡胶，氟橡胶，乙丙橡胶，特氟龙等;从泵的种类来看，离心泵，转子泵，自吸泵，剪切泵，螺杆泵等，只要满足上述要求，都可以称为卫生泵。
其中卫生级离心泵的叶轮必须为开式叶轮才是真正意义上的卫生泵。
二、不锈钢卫生泵产品选型范围，具体型号参考性能参数表：口径范围：25-50(mm)流量范围：1-20 (m3/h)扬程范围：10-36(m)材质：304不锈钢、316不锈钢常规产品全部现货供应，缩短了交货期。
不锈钢卫生泵应用领域：广泛应用于输送牛奶、饮料、酒等各种液体，如乳品、啤酒、饮料、医药、生物工程、精细化工程等领域。
不锈钢卫生泵性能特点：1、不锈钢卫生泵(又名奶泵、饮料泵、进料泵)。
2、用途：用于输送乳汁液、豆浆、果汁饮料及类似液体食品之用，吸取物料之最高温度为70-80 ℃，是食、化工、医药等行业不可缺少的输送设备。
3、结构：由高转速电机、不锈钢泵、钢管脚架等构成。
4、材料：全部采用1C.18Ni9Ti优质不锈钢材料，电机外部都有不锈钢板进行全面封闭，表面全部抛光。
5、特点：不锈钢卫生泵是单吸全封闭式离心泵具有结构简单、运行稳、扬程足、安全可靠、外形美观、使用方便等特点。
离心泵基本性能参数
允许吸上真空高度
允许吸上真空高度—— 指水泵在标准状况下（即20℃，一个 标准大气压）运转时，水泵所允许的最 大吸上真空高度。 该值是水泵厂经实验测得的，以符号 HS表示，单位为米水柱。
离心泵铭牌示例
型号 12Sh-28 转数 1450转/分 扬程 10米 效率 78% 流量 684米3/小时 轴功率 23.9千瓦 允许吸上真空高度 4.5米H2O 重量 660公斤 出厂编号 出厂日期 生产厂家 铭牌上型号12Sh-28的意义： 12——吸水口直径为12英寸。 Sh——单级双吸卧式离心清水泵。 根据叶轮是否串联分为单级和多级泵；根据水泵吸入口的 是一个还是两个分为单吸泵和双吸泵等等。
流量和扬程是离心泵最基本的两个性能参数
对于运转中的水泵，由伯努利方程得扬 程表达式为——
H z 2 z1
p 2 p1
g
v v
2 2
2 1
2g
hw
• 取两个容器的水平面时，所得H即为设计输水 系统的水泵扬程
H H 0 hw
式中：H0 ——Z2-Z1静扬高； hw ——吸、压水管的水头损失之和。
功率和效率
3.轴功率---原动机输送给水泵的功率，以符号N 表示，常用单位为千瓦。 有效功率---水泵传输给液体的功率。有效功率通 常以符号Nu表示，计算公式： N u QH
Nu Fs / t
F mg
m / t m Q
sH
m : 质量流量，单位 kg / s
Nu m gH QgH gH
Nu mgH / t
4．效率——水泵的有效功率与轴功率的比值
Nu N
100 %
离心泵的几个重要参数
离心泵的几个重要参数离心泵是一种常见的流体输送设备，广泛应用于农业灌溉、城市供水、工业生产等领域。
离心泵的性能参数对于其运行效率和使用效果都具有重要影响。
以下是关于离心泵的几个重要参数的详细介绍。
**1. 流量(Q)**流量是离心泵的一个重要参数，表示单位时间内通过泵的液体体积。
流量的大小决定了离心泵的输送能力，通常用立方米/小时(m³/h)或升/秒(L/s)作为单位。
在选择离心泵时，需要根据实际需要的液体流量来确定泵的型号和尺寸，以确保泵能够满足工作要求。
**2. 扬程(H)**扬程是指离心泵在输送液体时所能提供的压力高度。
它是离心泵能够克服液体重力而提升液体的高度，通常用米(m)或千帕(kPa)作为单位。
扬程的大小直接影响着离心泵的输送距离和输送高度，因此在实际应用中需要根据输送液体的需要确定泵的扬程。
**3. 效率(η)**离心泵的效率是指泵在工作时将电能转换为流体压力能的程度，通常用百分比表示。
泵的效率越高，泵的能耗越低，在输送一定流量的液体时能够实现更好的节能效果。
在选择离心泵时，需要注重泵的效率参数，以确保泵的节能性能。
**4. 全扬程(NPSH)**NPSH（Net Positive Suction Head）是指离心泵的吸入口处液体的静压力与液体蒸汽压差，通常用米(m)表示。
NPSH是一个关键参数，它决定了离心泵是否能够正常工作，如果液体的NPSH值小于泵的要求，就会发生吸入端压力不足的现象，导致泵出现气蚀现象，影响泵的使用寿命。
**5. 转速(n)**离心泵的转速是指驱动泵轴旋转的速度，通常用每分钟转数(rpm)作为单位。
泵的转速直接影响着泵的流量、扬程和功率等参数，因此在选择离心泵时需要根据具体的工作要求来确定泵的转速范围。
以上是关于离心泵的几个重要参数的介绍，这些参数对于离心泵的选型、运行和维护都具有重要的作用。
在实际应用中，需要根据具体的需求和工作条件来选择合适的离心泵，以确保泵能够稳定高效地运行。
离心泵的几个重要参数
离心泵的几个重要参数离心泵是一种常见的流体传输设备，其在工业生产、农业灌溉、市政供水等领域有着广泛的应用。
离心泵的性能参数对其使用效果和工作稳定性有着重要的影响，下面我们将对离心泵的几个重要参数进行详细介绍。
一、流量流量是离心泵最重要的性能参数之一，也是指标之一。
它表示单位时间内通过泵体的液体量，通常以立方米/小时或升/秒为单位。
流量大小受到泵的转速、叶轮直径和进口压力的影响。
在选择离心泵时，需要根据需要传输的液体量大小来确定相应的流量参数。
二、扬程扬程是离心泵的另一个重要性能参数，它代表了泵能够供水或输送流体的能力。
扬程越大，离心泵输送流体的高度就越高。
通常扬程的单位是米，它受泵的叶轮叶片数和叶轮的设计结构等因素的影响。
根据使用场景的具体要求，选择具有适当扬程的离心泵是非常重要的。
三、转速离心泵的转速是指泵轴的转动速度，通常以转/分钟为单位。
转速会直接影响到泵的流量、扬程和功率等参数。
过高或过低的转速都会导致泵的效率降低和寿命缩短，因此合理选择合适的转速对离心泵的运行十分重要。
四、效率离心泵的效率是指泵的机械能转化为流体能的比例，通常以百分比表示。
高效率意味着泵在输送流体时能够更有效地利用能源，减少能源浪费。
在选择离心泵时，需要考虑其效率参数，以达到节能环保的目的。
五、排出口直径离心泵的排出口直径是指泵的出口管道的直径大小。
排出口直径的大小会直接影响到离心泵的出口流速和出口压力，因此在选择离心泵时需要充分考虑工程要求，确定合适的排出口直径。
六、进口直径进口直径是指离心泵的进口管道的直径大小。
进口直径的大小对于泵的进口流速和进口压力有重要影响，从而影响离心泵的运行效果。
在实际选择离心泵时，需要根据具体的流体输送要求，确定合适的进口直径。
总结离心泵是一种重要的流体输送设备，在选择和使用时需要充分考虑其性能参数。
流量、扬程、转速、效率、排出口直径和进口直径等是离心泵的几个重要参数，它们相互影响，共同决定了离心泵在实际应用中的性能和稳定性。
离心泵的几个重要参数
离心泵的几个重要参数离心泵是一种常用的流体输送设备，广泛应用于工业、农业、建筑等领域。
它通过离心力将液体从低压区域抽入，再通过高速转动的叶轮将液体抛出，实现输送功能。
离心泵的性能与其参数密切相关，下面将介绍几个离心泵的重要参数。
1. 流量（Q）流量是指单位时间内通过离心泵的液体体积。
常用的单位有立方米/秒、升/秒等。
流量是衡量离心泵输送能力大小的重要参数之一。
在选型和设计过程中，需要根据实际需求合理确定流量。
2. 扬程（H）扬程是指液体从入口到出口时所克服的总压力差，也可理解为液体的输送高度。
常用的单位有米、千帕等。
扬程是离心泵的另一个重要参数，它直接关系到泵的工作能力。
通常情况下，扬程越高，离心泵所需的功率就越大。
3. 转速（N）转速是指离心泵叶轮旋转的速度。
常用的单位有转/分。
转速是决定离心泵性能的关键参数之一。
转速的选择与泵的特性曲线密切相关，不同转速对应着不同的流量和扬程。
因此，在使用离心泵时，需要根据实际情况选择适当的转速。
4. 效率（η）效率是指离心泵将输入的机械能转化为液体能量的比例。
它是衡量离心泵工作效果的重要参数。
通常情况下，离心泵的效率越高，对能源的利用率就越高。
有效提高离心泵的效率有助于降低能源消耗。
5. 允许工作温度（T）允许工作温度是指离心泵可以正常运行的液体温度范围。
不同材质的离心泵在耐温性能上有所差异，需要根据液体的温度确定适用的离心泵。
超过允许工作温度范围，会导致泵内部密封件老化、变形等问题，影响其正常运行。
6. 材质离心泵的材质选择直接影响其化学稳定性和耐腐蚀性能。
常见的材质有铸铁、不锈钢、铜合金等。
在选择离心泵时，需要根据液体的性质和工作环境来确定合适的材质，以保证泵的安全运行和使用寿命。
7. 进口直径（D）进口直径是指液体进入离心泵的管道直径。
合理选择进口直径有利于减小流阻和能量损失，提高泵的效率。
进口直径的大小应根据流量和工作压力来确定。
8. 出口直径（D）出口直径是指液体从离心泵中排出的管道直径。
离心泵的主要参数
泵主要性能的基本参数有以下几个：一、流量Q流量是泵在单位时间内输送出去的液体量（体积或质量）。
体积流量用Q表示，单位是：m3/s，m3/h，l/s等。
质量流量用Q m表示，单位是：t/h，kg/s等。
质量流量和体积流量的关系为：Qm=ρQ 式中ρ——液体的密度（k g/m3，t/m3），常温清水ρ=1000kg/m3。
二、扬程H扬程是泵所抽送的单位重量液体从泵进口处（泵进口法兰）到泵出口处（泵出口法兰）能量的增值。
也就是一牛顿液体通过泵获得的有效能量。
其单位是N·m/N=m，即泵抽送液体的液柱高度，习惯简称为米。
三、转速n转速是泵轴单位时间的转数，用符号n表示，单位是r/min。
四、汽蚀余量NP SH汽蚀余量又叫净正吸头，是表示汽蚀性能的主要参数。
汽蚀余量国内曾用Δh表示泵在工作时液体在叶轮的进口处因一定真空压力下会产生汽体，汽化的气泡在液体质点的撞击运动下，对叶轮等金属表面产生剥蚀，从而破坏叶轮等金属，此时真空压力叫汽化压力，汽蚀余量是指在泵吸入口处单位重量液体所具有的超过汽化压力的富余能量。
单位用米标注，用（NPSH）r。
吸程即为必需汽蚀余量Δh：即泵允许吸液体的真空度，亦即泵允许的安装高度，单位用米。
吸程=标准大气压（10.33米）-汽蚀余量-安全量（0.5米）标准大气压能压管路真空高度10.33米。
例如：某泵必需汽蚀余量为4.0米，求吸程Δh解：Δh=10.33-4.0-0.5=5.83米五、功率和效率泵的功率通常是指输入功率，即原动机传支泵轴上的功率，故又称为轴功率，用P表示；泵的有效功率又称输出功率，用Pe表示。
它是单位时间内从泵中输送出去的液体在泵中获得的有效能量。
因为扬程是指泵输出的单位重液体从泵中所获得的有效能量，所以，扬程和质量流量及重力加速度的乘积，就是单位时间内从泵中输出的液体所获得的有效能量——即泵的有效功率：Pe=ρgQH(W)=γQH(W)式中ρ——泵输送液体的密度（kg/m3）；γ——泵输送液体的重度（N/m3）；Q——泵的流量（m3/s）；H——泵的扬程（m）；g——重力加速度(m/s2)。
离心泵的参数
离心泵的参数1. 介绍离心泵是一种常用的流体输送设备，广泛应用于工业、农业、建筑和排水等领域。
它利用离心力将流体从入口处吸入，并通过旋转叶轮的离心力将流体沿着泵体的轴向排出。
离心泵的性能参数直接决定了其输送流体的能力和效率。
在选型和设计过程中，了解和掌握离心泵的参数十分重要。
2. 主要参数离心泵的主要参数包括流量、扬程、效率、功率和轴功率等。
2.1 流量流量是离心泵输送流体的量的度量，通常以立方米每小时（m³/h）或升每秒（L/s）表示。
流量的大小与泵的尺寸、叶轮的设计和转速等因素有关。
2.2 扬程扬程是离心泵输送流体所需克服的垂直高度或压力的度量，通常以米（m）表示。
泵的扬程与泵的出口压力、重力加速度和液体的密度等因素有关。
2.3 效率效率是离心泵将机械功转换为流体功的能力的度量，通常以百分比（%）表示。
泵的效率与泵的设计、运行状态和流体的粘度等因素有关。
2.4 功率功率是离心泵输送流体所需的能力的度量，通常以千瓦（kW）或马力（HP）表示。
泵的功率与泵的流量、扬程和效率等因素相关。
2.5 轴功率轴功率是离心泵轴上所施加的功率的度量，通常以千瓦（kW）表示。
轴功率的大小与泵的流量、扬程、效率和泵机组的传动装置等因素有关。
3. 其他参数除了主要参数外，离心泵还有其他一些参数需要考虑。
3.1 净正吸头净正吸头是离心泵在无法形成真空的情况下，能够将流体吸入泵内的能力的度量。
净正吸头的大小与泵的设计和运行状态等因素有关。
3.2 温度和压力离心泵在工作过程中需要考虑流体的温度和压力。
温度和压力的大小对泵的材料选择、密封装置和润滑方式等有一定的影响。
3.3 噪音和振动噪音和振动是离心泵工作时产生的两种不良效应。
减少噪音和振动对保护设备和提高工作环境都具有重要意义。
3.4 泵的类型和结构离心泵根据不同的应用场景和输送介质可以分为多种类型和结构，如单级离心泵、多级离心泵、立式离心泵和隔膜离心泵等。
不同类型和结构的泵具有不同的参数和特点。
离心泵的几个重要参数
离心泵的几个重要参数目录一、离心泵的基本概念二、离心泵的主要参数1.流量2.扬程3.功率4.效率5.允许吸上真空高度或必需气蚀余量6.转速三、离心泵的应用领域四、总结正文一、离心泵的基本概念离心泵是一种常见的水泵类型，它根据离心力原理设计。
通过高速旋转的叶轮叶片带动水转动，将水甩出，从而达到输送的目的。
离心泵有好多种，从使用上可以分为民用与工业用泵；从输送介质上可以分为清水泵、杂质泵、耐腐蚀泵等。
二、离心泵的主要参数1.流量：流量（q）是指离心泵在单位时间内所输送的液体的体积或质量。
常用的单位有 m/s、ls、t/h 等。
水泵铭牌上的流量是指设计流量，也称额定流量。
在实际运行中，泵的实际流量还与管路阻力及所需压力有关。
2.扬程：扬程（h）是指单位质量或单位重量的液体经过泵所获得的能量。
常用的单位有 m、mpa、kg/cm等。
在生产中，扬程的单位通常习惯使用 mpa 或 kg/cm表示。
离心泵的扬程大小取决于泵的结构（如叶轮直径的大小、叶片的弯曲情况等）、转速等因素。
3.功率：功率（p）是指泵运行需要的电机大小。
常用的单位有 kw。
离心泵的功率取决于泵的流量、扬程等因素。
选择合适的泵功率，要考虑到实际运行中的需求，避免过大或过小造成能源浪费或泵不能正常运行。
4.效率：效率（η）是指泵运行的能耗指标。
离心泵的效率取决于泵的结构、转速等因素。
提高泵的效率，可以降低能耗，节约能源。
5.允许吸上真空高度或必需气蚀余量：允许吸上真空高度或必需气蚀余量（NPSH）是指泵允许的吸程高低。
当泵的吸入端压力低于大气压力时，泵需要有一定的气蚀余量来保证正常运行。
不同的泵，其允许的吸上真空高度或必需气蚀余量不同。
6.转速：转速（n）是指泵运行的快慢。
离心泵的转速通常以每分钟转数（rpm）表示。
转速的大小会影响泵的流量、扬程等性能参数。
三、离心泵的应用领域离心泵广泛应用于各种工业和民用领域，如给水、排水、灌溉、化工、石油、电力、冶金等。

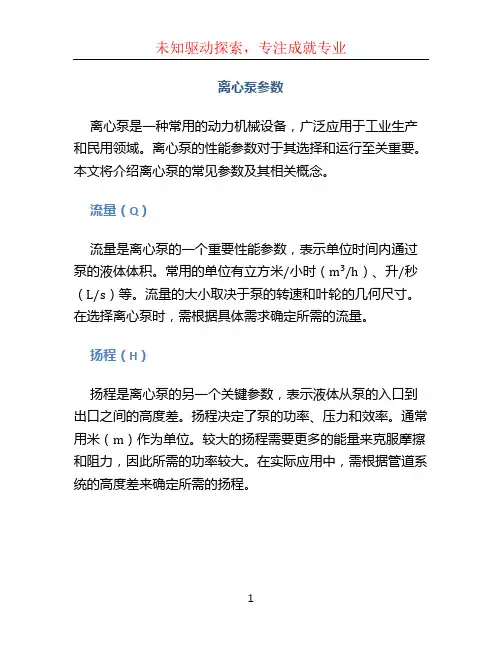

离心泵参数
离心泵参数
离心泵的主要性能参数包括转速、流量、扬程、功率和效率等。
（1）转速：即离心泵叶轮的转速，以r/min表示。
（2）流量：有泵的流量（即有效流量）和理论流量之分，大多采用容积流量Q,单位为
m3/s、m3 /min、m3/h或L/s。
有时也用质量流量G表示，单位为kg/s、kg/min、和t/h。
（3）扬程：泵的扬程H---单位重量液体流过泵后的总能量的增值。
或者作功元件对泵
排出的单位重量液体所作的有效功（单位为m—液柱）。
（4）功率：有有效功率Neff、内功率Ni和轴功率N之分。
有效功率Neff是单位时间内泵排出口流出的液体从泵中取得的能量。
内功率Ni（或水力功率）为单位时间内作功单元所给出的能量。
轴功率N是指单位时间内由原动机传递到泵主轴上的功。
泵在工作时，难免有运动件之间的机械摩擦损失，另外还有轮阻损失。
统称为机械损失功率Nmec。
轴功率就等于内功率和机械损失功率之和。
即：
N= Ni+ Nmec KW
(5)效率：泵效率（总效率）η位衡量泵工作是否经济的指标，定义为：η= Neff/N,既有效功率与轴功率的比值
除了以上所述，离心泵还有一个重要性能参数就是泵的允许吸上真空度〔Hs〕或允许汽蚀余量〔NPSH〕，单位均以米液柱表示。
第四节 离心泵的主要性能参数
[h] hmin 0.3
5.允许吸上真空度和允许汽蚀余量
允许吸上真空度是为了避免泵在汽蚀情况下工作而规 定的一个参数，它是由制造厂从泵进口实验中测出 的最大真空度(用米液柱为单位)，再减去0.3的安全 余量之后的在数值。
[ H s ] H s max 0.3
由于泵样本中所给出的允许吸上真空度和允许汽蚀余量是以 293K的清水为介质，在压力为标准压力下测定的，若使用条件 发生变化时，必须按规定进行修正，具体的修正办法在很多参 考资料上有
液体汽化
一定的温度下，当液体受到的外界作用力 小于该温度下液体的饱和蒸汽压时，液 体就会汽化。 在离心泵的入口处液体的压力小于同温度 下液体的饱和蒸汽压时，液体就会汽化， 就可能导致汽蚀现象。 注意：不要把液体的饱和蒸汽压当成了液 体受到的外界压力。
5.允许吸上真空度和允许汽蚀余量
汽蚀危害：在水泵中产生气泡和气泡破裂 使过流部件遭受到破坏的过程就是水泵 中的汽蚀过程。水泵产生汽蚀后除了对 过流部件会产生破坏作用以外，还会产 生噪声和振动，并导致泵的性能下降， 严重时会使泵中液体中断，不能正常工 作。
二、离心泵安装高度的确定
安装高度是指泵入口中心线到吸液池液面的垂直距离 。 在 吸液池液面和泵吸入口所在平面之间列伯努利方程得到
P0 P1 u12 H g hs g g 2 g
则安装高度为 由汽蚀余量的式子 整理得到
P0 P1 u12 Hg hs g 2g
一、离心泵的主要性能参数
u 2 2.扬程H(m) 液柱 H h g 2g 泵的扬程大小取决于泵的结构(如叶轮直径的大小，叶片的 弯曲情况等、转速。目前对泵的压头尚不能从理论上作出精确 的计算，一般用实验方法测定。 泵的扬程可用实验测定，即在泵进口处装一真空表，出口 处装一压力表，若不计两表截面上的动能差(即Δu2/2g=0)， 不计两表截面间的能量损失，则泵的扬程可用下式计算
离心泵参数表
离心泵参数表【原创版】目录1.离心泵概述2.离心泵参数表内容3.离心泵参数表的解读4.离心泵参数对泵性能的影响5.如何选择合适的离心泵正文一、离心泵概述离心泵是一种常见的流体输送设备，广泛应用于各个行业领域，如水处理、化工、石油、制药等。
离心泵的工作原理是利用叶轮的旋转产生离心力，使流体产生压力并实现输送。
其结构简单、运行稳定、维护方便，因此受到了广泛应用。
二、离心泵参数表内容离心泵参数表包含了离心泵的各种性能参数，主要包括以下几个方面：1.流量：表示离心泵在单位时间内输送的流体体积，单位通常为 m/h 或 m/分。
2.扬程：表示离心泵在单位重力加速度下能提升流体的高度，单位通常为米。
3.功率：表示离心泵所需的驱动功率，单位通常为千瓦（kW）。
4.转速：表示离心泵叶轮的旋转速度，单位通常为每分钟转数（r/min）。
5.进口直径：表示离心泵入口的管道直径，单位通常为毫米（mm）。
6.出口直径：表示离心泵出口的管道直径，单位通常为毫米（mm）。
7.轴径：表示离心泵的轴直径，单位通常为毫米（mm）。
8.叶轮直径：表示离心泵叶轮的直径，单位通常为毫米（mm）。
三、离心泵参数表的解读离心泵参数表中的各个参数都有其特定的物理意义。
了解这些参数可以帮助我们更好地选择和使用离心泵。
例如，流量和扬程决定了离心泵的输送能力和输送高度；功率和转速决定了离心泵的能耗和效率；进口直径、出口直径、轴径和叶轮直径则决定了离心泵的安装尺寸和性能。
四、离心泵参数对泵性能的影响离心泵的各项参数都会影响泵的性能。
例如，流量和扬程决定了泵的输送能力和输送高度；功率和转速决定了泵的能耗和效率；进口直径、出口直径、轴径和叶轮直径则影响了泵的安装尺寸和性能。
因此，在选择离心泵时，需要综合考虑这些参数，以确保泵的性能满足实际需求。
五、如何选择合适的离心泵选择离心泵时，应根据实际需求确定所需的流量、扬程、输送介质等参数，然后根据这些参数选择合适的离心泵。
离心泵性能参数3
H
Z0
P2 P1
g
u22 u12 2g
Z0____泵进出口管路两测压点间的垂直距离，m p1____泵进口管路上的压强，Pa p2____泵出口管路上的压强，Pa u1，u2——泵进出口管路上的流速，m/s。
注意：
泵的扬程H≠升扬高度Z0
升扬高度只是扬程的一部分，即： H ＞ Z0
g ____重力加速度，m/s2
轴功率：单位时间内泵从电机所获得的能量,称为轴功率。
用 N 表示，单位为 W 或 J/s
泵的能量损失包括:
(1)容积损失－泄漏; (2)机械能损失－摩擦; (3)水利损失－流体摩擦损失和局部阻力损失。
因此，轴功率 N ＞ 有效功率 Ne
效率： 有效功率和轴功率之比，称为泵的效率
复习：
1、简述离心泵的工作原缚现象的发生？ 3、底阀的作用是什么？
2、离心泵的主要性能参数
离心泵的性能参数：
1）流量 2）扬程 3）功率和效率
离心泵的铭牌：泵在最高效率时的各种性能参数
1）流量 即离心泵的输液能力，指离心泵在单位
时间里所排出的液体体积，一般用 Q 表 示，单位为 m3/h 或 m3/s 。
泵的流量取决于： 泵的结构（单吸或双吸等） 尺寸（叶轮的直径或叶片的宽度） 转速 密封装置的可靠程度
2）扬程
又称为泵的压头，是指泵对单位重量液体 所提供的有效能量，以 H 表示，单位为 m 又称为泵的扬程。
泵的扬程取决于： 泵的结构（叶轮的直径、叶片的弯曲情况等） 转速 n 流量 Q
H 由泵的进、出口两截面间的柏努利方程计算得：
扬程 指单位重量流体经泵所获取的能量 升扬高度 指系统的初始位置与终止位置之间的高度差
