电磁阀工作原理
电磁阀的工作原理
电磁阀的工作原理电磁阀是一种常用的控制元件,广泛应用于工业自动化系统中。
它通过电磁力的作用来控制液体或气体的流动,实现开关、调节和分配等功能。
本文将详细介绍电磁阀的工作原理。
一、电磁阀的基本结构电磁阀主要由电磁线圈、阀体、阀芯和密封件等组成。
1. 电磁线圈:电磁线圈是电磁阀的核心部件,通常由绝缘线圈和铁芯组成。
当通电时,电磁线圈会产生磁场,通过磁场作用于阀芯,从而控制阀芯的运动。
2. 阀体:阀体是电磁阀的外壳,通常由铜、铝或不锈钢等材料制成。
它具有良好的密封性能,能够承受一定的压力。
3. 阀芯:阀芯是电磁阀的关键部件,它的运动状态决定了阀门的开启和关闭。
阀芯通常由铁、不锈钢或塑料等材料制成。
4. 密封件:密封件用于保证电磁阀的密封性能,防止液体或气体泄漏。
常见的密封材料有橡胶、聚四氟乙烯等。
二、电磁阀的工作原理电磁阀的工作原理可以分为两个步骤:电磁激励和阀芯运动。
1. 电磁激励:当电磁线圈通电时,电流通过线圈产生磁场。
根据安培定律,电流在导线周围会形成一个环绕导线的磁场。
磁场的强弱与电流的大小成正比,与线圈的匝数成正比。
2. 阀芯运动:电磁激励产生的磁场作用于阀芯,使阀芯受到磁力的作用。
根据洛伦兹力定律,当导体(阀芯)受到磁场的作用时,会受到一个与电流方向垂直的力。
这个力会使阀芯发生运动,从而改变阀门的开启状态。
具体来说,当电磁线圈通电时,产生的磁场使阀芯受到磁力的作用,将阀芯向上或向下推动。
当阀芯向上推动时,阀门开启,液体或气体可以通过阀门流动;当阀芯向下推动时,阀门关闭,液体或气体无法通过阀门。
三、电磁阀的工作特点电磁阀具有以下几个特点:1. 快速响应:电磁阀的响应时间通常在几毫秒至几十毫秒之间,可以迅速控制液体或气体的流动。
2. 高精度控制:电磁阀可以根据控制信号的大小精确控制阀芯的运动,实现精确的流量调节。
3. 可靠性高:电磁阀结构简单,使用寿命长,具有较高的可靠性和稳定性。
4. 适应性强:电磁阀可适用于不同介质(液体或气体)、不同压力和温度条件下的控制需求。

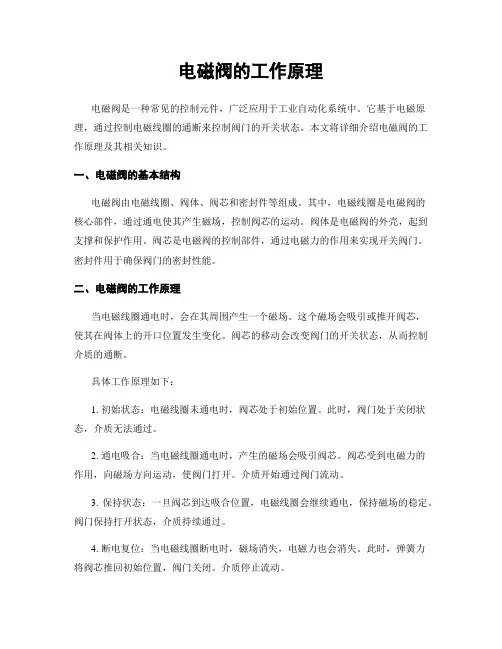

电磁阀的工作原理
电磁阀的工作原理电磁阀是一种常见的控制元件,广泛应用于工业自动化系统中。
它基于电磁原理,通过控制电磁线圈的通断来控制阀门的开关状态。
本文将详细介绍电磁阀的工作原理及其相关知识。
一、电磁阀的基本结构电磁阀由电磁线圈、阀体、阀芯和密封件等组成。
其中,电磁线圈是电磁阀的核心部件,通过通电使其产生磁场,控制阀芯的运动。
阀体是电磁阀的外壳,起到支撑和保护作用。
阀芯是电磁阀的控制部件,通过电磁力的作用来实现开关阀门。
密封件用于确保阀门的密封性能。
二、电磁阀的工作原理当电磁线圈通电时,会在其周围产生一个磁场。
这个磁场会吸引或推开阀芯,使其在阀体上的开口位置发生变化。
阀芯的移动会改变阀门的开关状态,从而控制介质的通断。
具体工作原理如下:1. 初始状态:电磁线圈未通电时,阀芯处于初始位置。
此时,阀门处于关闭状态,介质无法通过。
2. 通电吸合:当电磁线圈通电时,产生的磁场会吸引阀芯。
阀芯受到电磁力的作用,向磁场方向运动,使阀门打开。
介质开始通过阀门流动。
3. 保持状态:一旦阀芯到达吸合位置,电磁线圈会继续通电,保持磁场的稳定。
阀门保持打开状态,介质持续通过。
4. 断电复位:当电磁线圈断电时,磁场消失,电磁力也会消失。
此时,弹簧力将阀芯推回初始位置,阀门关闭。
介质停止流动。
三、电磁阀的特点和应用1. 快速响应:电磁阀的开关速度较快,响应时间通常在几毫秒至几十毫秒之间,适用于对时间要求较高的控制系统。
2. 精确控制:电磁阀可以精确控制阀门的开关状态,使介质的流量、压力等参数得到精确调节。
3. 大通径范围:电磁阀的通径范围广泛,从几毫米到数米不等,可满足不同场景下的需求。
4. 可靠性高:电磁阀结构简单,工作可靠,寿命较长,适用于长时间稳定工作的场合。
5. 应用广泛:电磁阀广泛应用于工业自动化系统中,如液压系统、气动系统、供水系统、燃气系统等。
四、电磁阀的选型和安装注意事项1. 选型注意事项:- 根据介质特性选择合适的材质:不同介质对材质有不同的要求,如耐腐蚀性、耐高温性等。
电磁阀的工作原理
电磁阀的工作原理直动式电磁阀:原理:通电时,电磁线圈产生电磁力把关闭件从阀座上提起,阀门打开;断电时,电磁力消失,弹簧把关闭件压在阀座上,阀门关闭。
特点:在真空、负压、零压时能正常工作,但通径一般不超过25mm。
分布直动式电磁阀:原理:它是一种直动和先导式相结合的原理,当入口与出口没有压差时,通电后,电磁力直接把先导小阀和主阀关闭件依次向上提起,阀门打开。
当入口与出口达到启动压差时,通电后,电磁力先导小阀,主阀下腔压力上升,上腔压力下降,从而利用压差把主阀向上推开;断电时,先导阀利用弹簧力或介质压力推动关闭件,向下移动,使阀门关闭。
特点:在零压差或真空、高压时亦能可*动作,但功率较大,要求必须水平安装。
先导式电磁阀:原理:通电时,电磁力把先导孔打开,上腔室压力迅速下降,在关闭件周围形成上低下高的压差,流体压力推动关闭件向上移动,阀门打开;断电时,弹簧力把先导孔关闭,入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差,流体压力推动关闭件向下移动,关闭阀门。
电磁阀在液路系统中用来实现液路的通断或液流方向的改变,它一般具有一个可以在线圈电磁力驱动下滑动的阀芯,阀有几个,该电磁阀就叫几位电磁阀:阀体上的接口,也就是电磁阀的通路数,阀芯的工作位置有几个通路口,该电磁阀就叫几通电磁阀。
芯在不同的位置时,电磁阀的通路也就不同。
按照气路数分:按照气路数分:“X位Y通”电磁阀的“X位”代表的就是阀门一共有几种状态:“2位”表示“通”和“断”2种状态——P→A,P→B,A→R,B→S等状态,断开的气路均处于排气状态;“3位”包括上面2种状态,还包括第3种状态——对于第1路排气/不排气,对于第2路排气/不排气的状态,有多种组合。
“Y通”指的是电磁阀一共有几个孔,对于气体电磁阀,因为存在排气的问题,可能有2个孔(1个进气、1个出气),3个孔(1个进气、1个出气、1个排气),4个孔(1个进气、2个出气、1个排气),5个孔(1个进气、2个出气、2个排气);对于液体电磁阀,就不存在排气问题,因为液体一般不能排空。
电磁阀的工作原理
电磁阀的工作原理
电磁阀是一种使用电磁力来控制液体或气体流动的装置。
其主要由电
磁力等组成。
根据电磁阀的不同类型和用途,其工作原理也会有所不同。
以下是一种常见的电磁阀工作原理:
电磁阀主要由两部分组成:阀体和电磁操控系统。
阀体通常是一个金
属壳体,内部有一个开关阀门和用于控制流动的通道。
电磁操控系统包括
线圈、铁芯和阀门的操控机构。
当没有电流通过电磁阀线圈时,铁芯与阀门分离,并且弹簧将阀门关闭,阻止流体通过通道流动。
这时电磁阀处于关闭状态。
当电流通过电磁阀线圈时,线圈产生的磁场会将铁芯吸引到线圈内部。
铁芯的移动会带动阀门打开,从而允许流体通过通道流动。
这时电磁阀处
于打开状态。
1.施加电压:当对电磁阀施加电压时,电流流经线圈,形成磁场。
2.磁场形成:电流产生的磁场通过铁芯,使得铁芯受到吸引力。
3.开启阀门:铁芯的吸引力会克服弹簧的阻力,将阀门打开,流体开
始流动。
4.改变电流:改变电流的大小或方向将改变磁场的强度或方向,进而
改变铁芯的位置。
5.关闭阀门:当电流消失或改变方向时,铁芯的磁性也会减弱或反转,使得弹簧的压力重新关闭阀门。
电磁阀广泛应用于工业、冶金、石油、化工等领域,用于控制液体和气体的流动。
其灵活性和可靠性使其成为自动化控制系统中不可或缺的一部分。
总结:电磁阀的工作原理是基于电流通过线圈产生磁场,进而产生安培力使得铁芯移动,控制阀门的开闭。
通过控制电磁线圈的通断和改变电流的大小或方向,可以实现对电磁阀的控制。
电磁阀的工作原理
电磁阀的工作原理电磁阀是一种控制液体或气体流动的装置,它通过电磁力的作用来控制阀门的开启和关闭。
电磁阀广泛应用于工业自动化领域,如流体控制、液位控制、压力控制等。
一、电磁阀的构成电磁阀主要由阀体、阀芯、电磁线圈和弹簧等部分组成。
1. 阀体:阀体是电磁阀的主要部分,通常由金属材料制成,具有良好的密封性能和耐腐蚀性能。
2. 阀芯:阀芯是电磁阀的关键部件,它通过电磁力的作用来控制阀门的开启和关闭。
阀芯通常由磁性材料制成,具有良好的导磁性能。
3. 电磁线圈:电磁线圈是电磁阀的能源部分,通过施加电流来产生磁场,进而产生电磁力,控制阀芯的运动。
4. 弹簧:弹簧用于控制阀芯的复位,当电磁线圈断电时,弹簧会使阀芯返回初始位置,关闭阀门。
二、电磁阀的工作原理可以分为两个步骤:吸合和释放。
1. 吸合:当电磁线圈通电时,产生的磁场会吸引阀芯,使阀芯向阀体方向移动。
阀芯与阀体之间的密封面断开,液体或气体可以通过阀体流动。
2. 释放:当电磁线圈断电时,磁场消失,阀芯由于弹簧的作用返回初始位置,与阀体之间的密封面再次闭合,阀门关闭,液体或气体停止流动。
三、电磁阀的工作过程电磁阀的工作过程可以分为两个阶段:开启阶段和关闭阶段。
1. 开启阶段:当电磁线圈通电时,电磁线圈产生的磁场吸引阀芯,使阀芯与阀体之间的密封面断开。
液体或气体可以通过阀体流动,实现开启状态。
2. 关闭阶段:当电磁线圈断电时,磁场消失,阀芯由于弹簧的作用返回初始位置,与阀体之间的密封面再次闭合。
液体或气体停止流动,实现关闭状态。
四、电磁阀的应用领域电磁阀广泛应用于各个领域,如工业自动化、环境保护、医疗设备等。
1. 工业自动化:电磁阀在工业自动化领域中用于控制液体或气体的流动,实现流体控制、液位控制、压力控制等功能。
2. 环境保护:电磁阀在环境保护领域中用于控制废气排放、污水处理等,起到重要的作用。
3. 医疗设备:电磁阀在医疗设备中用于控制气体的流动,如呼吸机、输液泵等。

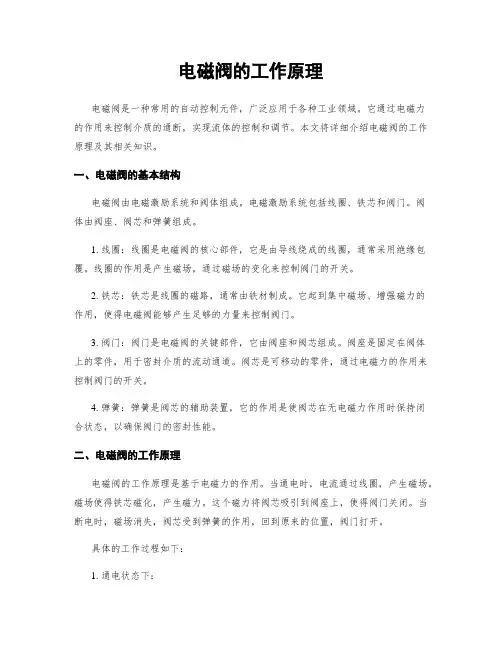

电磁阀的工作原理
电磁阀的工作原理电磁阀是一种常用的自动控制元件,广泛应用于各种工业领域。
它通过电磁力的作用来控制介质的通断,实现流体的控制和调节。
本文将详细介绍电磁阀的工作原理及其相关知识。
一、电磁阀的基本结构电磁阀由电磁激励系统和阀体组成。
电磁激励系统包括线圈、铁芯和阀门。
阀体由阀座、阀芯和弹簧组成。
1. 线圈:线圈是电磁阀的核心部件,它是由导线绕成的线圈,通常采用绝缘包覆。
线圈的作用是产生磁场,通过磁场的变化来控制阀门的开关。
2. 铁芯:铁芯是线圈的磁路,通常由铁材制成。
它起到集中磁场、增强磁力的作用,使得电磁阀能够产生足够的力量来控制阀门。
3. 阀门:阀门是电磁阀的关键部件,它由阀座和阀芯组成。
阀座是固定在阀体上的零件,用于密封介质的流动通道。
阀芯是可移动的零件,通过电磁力的作用来控制阀门的开关。
4. 弹簧:弹簧是阀芯的辅助装置,它的作用是使阀芯在无电磁力作用时保持闭合状态,以确保阀门的密封性能。
二、电磁阀的工作原理电磁阀的工作原理是基于电磁力的作用。
当通电时,电流通过线圈,产生磁场。
磁场使得铁芯磁化,产生磁力。
这个磁力将阀芯吸引到阀座上,使得阀门关闭。
当断电时,磁场消失,阀芯受到弹簧的作用,回到原来的位置,阀门打开。
具体的工作过程如下:1. 通电状态下:当电流通过线圈时,线圈产生磁场,磁场使得铁芯磁化,产生磁力。
这个磁力将阀芯吸引到阀座上,使得阀门关闭。
此时,介质无法通过阀门流动。
2. 断电状态下:当断开电源时,线圈不再通电,磁场消失。
此时,阀芯受到弹簧的作用,回到原来的位置,阀门打开。
介质可以通过阀门流动。
通过控制电源的通断,可以实现电磁阀的开关控制。
当需要控制介质的通断时,只需控制电源的通断状态即可。
三、电磁阀的特点与应用1. 特点:- 快速响应:电磁阀的开关动作快速,响应时间短,能够实现快速的介质控制。
- 可靠性高:电磁阀采用机电一体化设计,结构简单,故障率低,使用寿命长。
- 节能环保:电磁阀的开关控制能够准确控制介质的流量,实现节能环保的目的。
电磁阀作用原理
电磁阀作用原理电磁阀是一种利用电磁力控制液体或气体流动的装置。
它的作用原理是通过电流通过线圈产生磁场,使得磁铁受到电磁力的作用而移动,从而改变阀门的开闭状态。
电磁阀由线圈、磁铁、弹簧和阀体等部分组成。
线圈是电磁阀的核心部件,其内部通电后会产生磁场。
磁铁则是受到电磁力作用的部件,根据电磁力的大小和方向,可以移动到不同的位置。
弹簧的作用是使磁铁在没有电流通过时回到初始位置。
阀体则是控制流体流动的部分,通过磁铁的移动来改变流体的通断状态。
当电磁阀通电时,线圈内部会产生磁场。
根据电磁铁的极性,磁铁会受到电磁力的作用而移动。
当磁铁移动到一定位置时,会改变阀体的结构,使流体可以通过阀体。
当电磁阀断电时,弹簧的作用下,磁铁会回到初始位置,阀体也会恢复原状,使流体无法通过。
电磁阀的作用原理可以用以下步骤来描述:首先,当电流通过线圈时,线圈内部产生磁场。
其次,根据磁场的大小和方向,磁铁会受到电磁力的作用而移动。
再次,磁铁的移动会改变阀体的结构,使流体可以通过。
最后,当电流断开时,弹簧的作用下,磁铁会回到初始位置,阀体也会恢复原状,流体无法通过。
电磁阀的作用原理可以应用于多个领域。
在工业领域中,电磁阀常被用于控制液体或气体的流动,如控制流体的进出、流量的调节等。
在家用电器中,电磁阀也被广泛应用,如洗衣机、空调等。
此外,电磁阀还可以用于汽车行业,如控制发动机的燃油喷射、刹车系统的控制等。
电磁阀的作用原理简单而又可靠,但在使用过程中也需要注意一些问题。
首先,要选择合适的电磁阀型号,根据需要控制的流体类型、压力、温度等参数来选择合适的电磁阀。
其次,要正确安装电磁阀,保证线圈与电源的连接正常,阀体与管道的连接牢固。
最后,要定期检查电磁阀的工作状态,如线圈是否正常通电、磁铁是否移动灵活等,以确保电磁阀的正常运行。
电磁阀是一种利用电磁力控制流体流动的装置,其作用原理是通过电流通过线圈产生磁场,使得磁铁受到电磁力的作用而移动,从而改变阀门的开闭状态。
电磁阀的工作原理
电磁阀的工作原理电磁阀是一种常见的控制元件,能够通过电磁力来控制流体介质的通断。
它由线圈、阀体和阀芯等组成,工作原理相对简单。
本文将介绍电磁阀的工作原理及其在不同领域的应用。
一、电磁阀的结构电磁阀的结构主要包括线圈、阀体和阀芯。
线圈是电磁阀的核心部件,其中通入电流产生电磁场。
线圈外包覆着绝缘材料,起到绝缘保护作用。
阀体是电磁阀的外壳,通常由金属材料制成,具有良好的密封性能。
阀芯位于阀体内部,可以与阀体进行运动,通过开关阀口的位置来控制流体的通断。
二、电磁阀的工作原理可以简单概括为:当通入电流时,线圈会产生磁场,该磁场会使阀芯受到吸引力,从而将阀芯移动到特定的位置。
阀芯的运动会改变阀口的状态,从而控制介质的通断。
当电流断开时,磁场消失,阀芯则会通过弹簧的作用返回初始位置,介质停止流动。
三、电磁阀的应用领域1. 工业领域:电磁阀在工业自动化领域广泛应用,例如控制气动、液压系统中的气体和液体流动。
它可用于控制机械设备的启停、流量、压力等参数,提高生产效率和质量。
2. 汽车工业:电磁阀在汽车的燃油供给系统、制动系统和液压转向系统中起到重要作用。
它可以控制汽车发动机的燃油喷射和气缸的进气、排气,以及车辆制动时刹车液压的控制。
3. 医疗设备:电磁阀在医疗设备中扮演着关键角色,如呼吸机、输液泵、血液分析仪等。
它可精确地控制各种液体和气体的流量,确保医疗设备的正常运行。
4. 农业灌溉:电磁阀在农业灌溉系统中用于控制水流的通断。
通过合理的定时和计量控制,电磁阀能够实现农作物的精确灌溉,提高水资源的利用效率。
5. 电力设备:电磁阀在电力设备中用于控制蒸汽、气体和液体的流动。
它可用于控制锅炉、汽轮机、发电机等设备的启停和流量调节,保证电力设备的正常运行。
综上所述,电磁阀作为一种重要的控制元件,其工作原理简单且可靠。
它在工业、汽车、医疗、农业和电力等领域都有广泛的应用。
随着科技的进步和工程技术的发展,电磁阀的功能和性能不断得到提升,将为各个领域的自动化和智能化发展提供更多可能性。
电磁阀工作原理
电磁阀基础知识电磁阀里有密闭的腔,在不同位置开有通孔,每个孔连接不同的油管,腔中间是活塞,两面是两块电磁铁,哪面的磁铁线圈通电阀体就会被吸引到哪边,通过控制阀体的移动来开启或关闭不同的排油孔。
而进油孔是常开的,液压油就会进入不同的排油管,然后通过油的压力来推动油缸的活塞,活塞又带动活塞杆,活塞杆带动机械装置。
这样通过控制电磁铁的电流通断就控制了机械运动。
不同的电磁阀原理是不同的,几种电磁阀原理如下:直动式电磁阀原理:常闭型通电时,电磁线圈产生电磁力把敞开件从阀座上提起,阀门打开;断电时,电磁力消失,弹簧把敞开件压在阀座上,阀门敞开,常开型与此相反。
分步直动式电磁阀原理:是直动和先导式相结合的原理,当入口与出口没有压差时,通电后,电磁力直接把先导小阀和主阀关闭件依次向上提起,阀门打开。
当入口与出口达到启动压差时,通电后,电磁力先导小阀,主阀下腔压力上升,上腔压力下降,从而利用压差把主阀向上推开;断电时,先导阀利用弹簧力或介质压力推动关闭件,向下移动,使阀门关闭。
间接先导式电磁阀原理:通电时,电磁力把先导孔打开,上腔室压力迅速下降,在敞开件周围形成上低下高的压差,流体压力推动敞开件向上移动,阀门打开;断电时,弹簧力把先导孔敞开,入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差,流体压力推动敞开件向下移动,敞开阀门。
电磁阀线圈烧坏的原因外部原因电磁阀的稳定运行与流体介质的干净程度是密不可分的,很多介质里面会有一些细微颗粒或者介质钙化,这些细微的物质会慢慢附着在阀芯上,逐渐变硬,很多人发现头一天晚上还运行正常,到了第二天早上电磁阀就打不开了,拆下来一看原来是阀芯上有一层厚厚的钙化物沉积。
这种情况最为常见,也是导致电磁阀烧毁的主要因素。
内部原因:电磁阀的滑阀套与阀芯的配合间隙很小,一般都是单件装配,当有机械杂质带入或润滑油太少时,很容易卡住。
处理方法可用钢丝从头部小孔捅入,使其弹回。
根本的解决方法是要将电磁阀拆下,取出阀芯及阀芯套,用CCI4清洗,使得阀芯在阀套内动作灵活。
电磁阀的工作原理
电磁阀的工作原理电磁阀是一种常见的控制元件,广泛应用于工业自动化系统中。
它通过电磁力的作用来控制流体的通断,实现对流体的控制。
本文将详细介绍电磁阀的工作原理,包括结构组成、工作过程和应用领域等方面。
一、电磁阀的结构组成电磁阀主要由线圈、铁芯、阀体和密封件等组成。
1. 线圈:线圈是电磁阀的核心部件,通常由绝缘导线绕制而成。
当线圈通电时,会产生磁场,通过磁场的作用来控制阀门的开关。
2. 铁芯:铁芯是线圈的磁路部分,通常由铁制材料制成。
当线圈通电时,铁芯会被磁化,产生磁力,从而实现阀门的开关。
3. 阀体:阀体是电磁阀的主体部分,通常由金属材料制成。
阀体内部有一个或多个阀门,通过阀门的开关来控制流体的通断。
4. 密封件:密封件用于保证电磁阀的密封性能,通常由橡胶或聚四氟乙烯等材料制成。
密封件的质量会直接影响电磁阀的使用寿命和工作效果。
二、电磁阀的工作过程电磁阀的工作过程可以分为两个阶段:吸合阶段和脱扣阶段。
1. 吸合阶段:当线圈通电时,线圈产生的磁场会使铁芯吸引,铁芯与阀体之间的间隙被消除,阀门打开,流体开始通流。
在吸合阶段,电磁阀处于工作状态。
2. 脱扣阶段:当线圈断电时,磁场消失,铁芯失去磁化,阀门关闭,流体停止通流。
在脱扣阶段,电磁阀处于停止状态。
三、电磁阀的应用领域电磁阀广泛应用于各个领域,如工业自动化、液压控制、气动控制、冶金设备、石油化工等。
1. 工业自动化:在工业自动化系统中,电磁阀被用于控制各种流体介质,如水、油、气体等。
通过控制电磁阀的开关,可以实现对流体的精确控制,提高生产效率。
2. 液压控制:电磁阀在液压系统中起到重要的作用,通过控制液压油的进出,实现对液压缸、液压马达等执行元件的控制。
液压控制系统广泛应用于工程机械、船舶、冶金设备等领域。
3. 气动控制:电磁阀在气动系统中也扮演着重要的角色,通过控制气体的通断,实现对气缸、气动执行元件的控制。
气动控制系统广泛应用于自动化生产线、机床设备等领域。
电磁阀工作原理(图文并茂)
电磁阀工作原理纵观国内外电磁阀,到目前为止,从动作方式上可分为三大类即:直动式、反冲式、先导式,而从阀瓣结构和材料上的不同以及原理上的区别反冲式又可分为:膜片式反冲电磁阀、活塞式反冲电磁阀;先导式又可分为:先导式膜片电磁阀、先导式活塞电磁阀;从阀座及密封材料上分又可分为:软密封电磁阀、钢性密封电磁阀、半钢性密封电磁阀.一、直动式电磁阀原理:常闭型直动式电磁阀通电时,电磁线圈产生电磁吸力把阀芯提起,使关闭件离远开阀座密封副打开;断电时,电磁力消失,靠弹簧力把关闭元件压在阀座上阀门关闭.(常开型与此相反)特点:在真空、负压、零压差时能正常工作,DN50以下可任意安装,但电磁头体积较大。
如我公司引进HERION公司技术生产的直动电磁阀可用于1.33×10—4 Mpa真空.二、反冲型电磁阀原理:它的原理是一种直动和先导相结合,通电时,电磁阀先将辅阀打开,主阀下腔压力大于上腔压力而利用压差及电磁阀的同时作用把阀门开启;断电时,辅阀利用弹簧力或介质压力推动关闭件,向下移动便阀门关闭。
特点:在零压差或高压时也能可靠工作,但功率及体积较大,要求竖直安装。
三、先导式电磁阀原理:通电时,电磁力驱动先导阀打开先导阀,主阀上腔压力迅速下降,在主阀上下腔内形成压差,依靠介质压力推动主阀关闭件上移,阀门开启;断电时,弹簧力把先导阀关闭,入口介质压力通过先导孔迅速进入主阀上腔在上腔内形成压差,从而使主阀关闭.特点:体积小,功率低,但介质压差范围受限,必须满足压差条件。
两位三通电磁阀通常与单作用气动执行机构配套使用,两位是两个位置可控:开-关,三通是有三个通道通气,一般情况下1个通道与气源连接,另外两个通道1个与执行机构的进气口连接,1个与执行机构排气口连接,具体的工作原理可以参照单作用气动执行机构的工作原理图.两位五通电磁阀通常与双作用气动执行机构配套使用,两位是两个位置可控:开—关,五通是有五个通道通气,其中1个与气源连接,两个与双作用气缸的外部气室的进出气口连接,两个与内部气室的进出气口接连,具体的工作原理可参照双作用气动执行机构工作原理在气路(或液路)上来说,两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器,如果不怕噪音的话也可以不装@_@)。
电磁阀 工作原理
电磁阀工作原理
电磁阀是一种利用电磁力控制流体流通的装置,主要由电磁线圈、铁芯和阀体组成。
电磁阀的工作原理是通过通电使电磁线圈内产生磁场,磁场作用在铁芯上,使铁芯受到磁力的吸引而移动。
移动的铁芯会带动阀芯的位置发生变化,从而改变阀门的工作状态。
在无电流通过电磁线圈时,阀芯由于阀弹簧的作用而被推向关闭状态,阀门处于关闭状态,流体无法通过。
当通电时,电磁线圈内产生磁场,磁场作用在铁芯上,使铁芯受到磁力的吸引而向上移动。
通过连接在铁芯上的阀芯也会随之向上移动,从而打开阀门,使流体可以自由通过。
当断开电流,电磁线圈内的磁场消失,铁芯失去磁力的吸引而回到原来位置。
通过连接在铁芯上的阀芯也会随之回到原来位置,关闭阀门,流体停止通过。
电磁阀的开关速度快、可靠性高,广泛应用于工业自动化控制系统中。
电磁阀的工作原理
电磁阀的工作原理电磁阀是一种常用的控制元件,广泛应用于工业自动化系统中。
它通过电磁力的作用来控制液体或者气体的流动,实现开关和调节的功能。
本文将详细介绍电磁阀的工作原理。
一、电磁阀的基本组成电磁阀主要由铁芯、线圈、阀体和阀门组成。
1. 铁芯:铁芯是电磁阀的核心部件,普通由软磁材料制成。
它的作用是在电磁力的作用下,吸引或者释放阀门,控制流体的通断。
2. 线圈:线圈是电磁阀的发机电,通过通电产生磁场,使铁芯产生磁性,从而控制阀门的开关。
线圈通常由绝缘导线绕制而成。
3. 阀体:阀体是电磁阀的外壳,通常由金属材料制成。
它具有连接管道和固定阀门的作用,保护内部构件免受外界环境的影响。
4. 阀门:阀门是电磁阀的关键部件,它由阀座和阀芯组成。
阀芯通过铁芯的磁性控制,实现阀门的开关。
阀座则负责密封,防止流体泄漏。
二、电磁阀的工作原理可以简述为:当线圈通电时,产生磁场,使铁芯受到电磁力的作用,吸引阀芯与阀座密切贴合,阀门关闭;当线圈断电时,磁场消失,铁芯失去磁性,阀芯受到弹簧力的作用,与阀座分离,阀门打开。
下面将详细介绍电磁阀的工作过程。
1. 电磁阀的闭合过程:(1)初始状态:电磁阀处于断电状态,线圈未通电,阀芯受到弹簧力的作用,与阀座分离,阀门打开,流体可通过。
(2)通电过程:当线圈通电时,电流通过线圈,产生磁场。
磁场使得铁芯受到电磁力的作用,向阀芯方向挪移。
(3)闭合过程:铁芯的挪移使阀芯与阀座密切贴合,阀门关闭。
此时,流体无法通过,实现了液体或者气体的截断。
2. 电磁阀的断开过程:(1)断电过程:当线圈断电时,电流住手,磁场消失。
铁芯失去磁性,受到弹簧力的作用,向弹簧方向挪移。
(2)断开过程:铁芯的挪移使阀芯与阀座分离,阀门打开。
此时,流体可以通过,实现了液体或者气体的通畅。
三、电磁阀的特点和应用1. 特点:(1)快速响应:电磁阀的开关速度快,响应时间短,可以实现快速控制。
(2)可靠性高:电磁阀采用电磁力控制,无需机械传动,结构简单,故障率低,使用寿命长。
电磁阀工作原理
电磁阀工作原理电磁阀是一种常用的控制元件,广泛应用于工业自动化系统中。
它通过控制电磁力的作用,实现对流体介质(如气体、液体等)的开关控制。
本文将详细介绍电磁阀的工作原理及其相关知识。
一、电磁阀的基本构造电磁阀由电磁铁和阀体两部分组成。
其中,电磁铁由线圈、铁芯和阀芯组成,阀体则包括阀座、阀门和弹簧等部分。
二、电磁阀的工作原理当电磁阀接通电源时,电流通过线圈产生磁场,磁场作用于铁芯,使铁芯受到吸引力。
同时,阀芯也随之被吸引,与阀座分离,介质通过阀门流动。
当电磁阀断电时,线圈中断电流,磁场消失,铁芯失去吸引力,由于阀芯上的弹簧的作用,阀芯回到原位,阀门关闭,介质停止流动。
三、电磁阀的工作特点1. 快速响应:电磁阀的开关动作速度快,能够在毫秒级别内完成开关操作,适用于对流体介质进行快速控制的场合。
2. 可靠性高:电磁阀的结构简单,使用寿命长,能够稳定可靠地工作,适用于长时间运行的工业环境。
3. 控制精度高:电磁阀的开关动作精度高,能够准确地控制介质的流量、压力等参数。
4. 节能环保:电磁阀在控制流体介质的过程中,能够实现精确的开关控制,避免能源的浪费,达到节能环保的目的。
四、电磁阀的应用领域电磁阀广泛应用于各个行业,如石油化工、电力、冶金、水处理、医药、食品加工等。
具体应用包括以下几个方面:1. 液压系统控制:电磁阀可以用于液压系统中的液体流量控制、压力控制等。
2. 气动系统控制:电磁阀可以用于气动系统中的气体流量控制、压力控制等。
3. 自动化设备控制:电磁阀可以用于自动化设备中的流体介质的开关控制,如自动灭火系统、自动喷涂设备等。
4. 污水处理系统:电磁阀可以用于污水处理系统中的流体介质的开关控制,如污水排放、污水处理等。
5. 医疗器械:电磁阀可以用于医疗器械中的流体介质的控制,如呼吸机、输液泵等。
五、电磁阀的选型与维护1. 选型:在选择电磁阀时,需要考虑介质的性质、流量要求、压力要求等因素,并根据实际情况选择合适的型号和规格。
电磁阀工作原理
电磁阀工作原理电磁阀是一种常见的控制元件,广泛应用于工业领域中的液压、气动和自动化控制系统中。
它通过电磁力的作用来控制流体介质的通断,实现对系统的控制。
1. 电磁阀的结构电磁阀主要由电磁操纵部分和阀体两部分组成。
电磁操纵部分包括线圈、铁芯和阀芯等,阀体则包括阀座、阀门和导流孔等。
2. 工作原理当电磁阀通电时,电流经过线圈产生磁场,磁场作用于铁芯使其产生磁力。
磁力将阀芯吸引,使其与阀座紧密接触,阀门关闭。
此时,流体介质无法通过阀门流动。
当电磁阀断电时,线圈中断电流,磁场消失,铁芯失去磁力。
此时,弹簧的作用力将阀芯推离阀座,阀门打开。
流体介质可以通过阀门流动。
3. 控制方式电磁阀的控制方式主要有两种:直接控制和间接控制。
直接控制是指电磁阀通过直接控制电磁力的大小来控制阀门的开闭。
当电磁阀通电时,电磁力大于弹簧的作用力,阀门关闭;当电磁阀断电时,弹簧的作用力大于电磁力,阀门打开。
间接控制是指电磁阀通过控制导流孔的开闭来控制阀门的开闭。
当电磁阀通电时,电磁力将阀芯吸引,使其与导流孔相连,导流孔关闭,阀门关闭;当电磁阀断电时,弹簧的作用力将阀芯推离导流孔,导流孔打开,阀门打开。
4. 应用领域电磁阀广泛应用于各个工业领域中的流体控制系统中。
例如,液压系统中的电磁阀可控制液压油的流动,实现对液压缸的控制;气动系统中的电磁阀可控制气体的流动,实现对气动执行元件的控制;自动化控制系统中的电磁阀可控制流体介质的通断,实现对系统的自动控制。
5. 电磁阀的特点电磁阀具有以下特点:- 快速响应:电磁阀的开闭动作可以在很短的时间内完成,响应速度快。
- 控制精度高:电磁阀可以精确控制流体介质的通断,实现对系统的精确控制。
- 耐用可靠:电磁阀采用优质材料制造,具有较高的耐磨、耐腐蚀性能,使用寿命长。
- 安装方便:电磁阀体积小巧,结构简单,安装方便。
- 节能环保:电磁阀可以根据系统需求实现流体介质的精确控制,避免能源的浪费,节能环保。
电磁阀工作原理
电磁阀工作原理电磁阀是一种通过电磁力来控制流体通断的装置。
它广泛应用于工业自动化控制系统中,能够对气体、液体以及粉末等流体进行准确的控制。
本文将详细介绍电磁阀的工作原理及其相关知识。
一、电磁阀的结构组成电磁阀主要由电磁铁、阀体、阀门和密封元件等部分组成。
其中,电磁铁是电磁阀的核心部件,通过施加电压来激活电磁铁,进而产生电磁力,控制阀门的开启和关闭。
二、电磁阀的工作原理当电磁铁得到电流的激励后,它会产生一定的磁场。
这个磁场会吸引阀体上的阀门,使得阀门打开或关闭。
具体来说,电磁阀有两种状态,即开启状态和关闭状态。
1. 开启状态当电流通过电磁铁时,电磁铁会产生强磁场,吸引阀体上的阀门。
阀门打开后,流体可以顺利通过电磁阀,实现流体的通断控制。
2. 关闭状态当电流停止通过电磁铁时,电磁铁的磁场消失,阀体上的阀门会受到弹簧的作用力而关闭。
此时,电磁阀截断了流体的通道,实现了流体的关闭控制。
三、电磁阀的控制和应用电磁阀可以通过控制电磁铁的通电和断电来实现对阀门的开启和关闭。
通常情况下,通过外部的控制信号来驱动电磁阀的开关动作。
例如,在自动化生产线上,通过PLC(可编程逻辑控制器)来控制电磁阀的开启和关闭,实现对流体的精确控制。
电磁阀广泛应用于液压系统、气动系统、热交换系统以及流体控制系统等领域。
例如,在供水系统中,电磁阀可以控制水流的启闭,确保水的供应和断开;在汽车发动机中,电磁阀可以控制燃油进入和排出的时间和量,实现对发动机的控制。
四、电磁阀的特点和优势电磁阀具有以下几个特点和优势:1. 响应速度快:电磁阀的开关动作由电磁力来控制,响应速度相对较快,能够实现快速的流体控制。
2. 控制准确:通过控制电磁阀的通断状态,可以实现对流体通断的精确控制,满足不同工作场景的要求。
3. 压力范围广:电磁阀能够承受较大的压力范围,适用于不同压力条件下的流体控制。
4. 体积小巧:电磁阀的结构紧凑,体积相对较小,方便安装和布线。
电磁阀的工作原理
电磁阀的工作原理电磁阀是一种常用的控制元件,广泛应用于各个领域的自动化系统中。
它通过电磁力的作用来控制流体介质的通断,具有快速响应、可靠性高等特点。
本文将详细介绍电磁阀的工作原理及其相关知识。
一、电磁阀的基本结构电磁阀由电磁铁和阀体两部分组成。
电磁铁是电磁阀的核心部件,它由线圈、铁芯和阀芯组成。
阀体则是电磁阀的外壳,通常采用铜、铁等材料制成。
二、1. 电磁铁工作原理电磁铁是电磁阀的核心部件,其工作原理是利用电流通过线圈产生的磁场来产生吸引力,从而实现阀芯的运动。
当电流通过线圈时,线圈会产生一个磁场,这个磁场会使得铁芯成为一个临时磁体。
根据磁性的原理,同性相斥,异性相吸,因此当线圈中通电时,铁芯会受到磁力的吸引而向线圈方向运动。
当电流断开时,线圈中的磁场消失,铁芯失去磁性,由于弹簧的作用力,阀芯会回到原来的位置。
2. 阀体工作原理阀体是电磁阀的外壳,通常由铜、铁等材料制成。
阀体内部有一个阀座和一个阀门。
当阀门与阀座紧密贴合时,流体无法通过;当阀门与阀座分离时,流体可以顺利通过。
电磁阀的工作原理是通过控制阀芯的运动来实现阀门的开关。
当电磁铁通电时,阀芯会受到磁力的吸引而向线圈方向运动,从而使阀门与阀座分离,流体可以通过;当电磁铁断电时,阀芯由于弹簧的作用力回到原来的位置,阀门与阀座紧密贴合,流体无法通过。
三、电磁阀的应用领域电磁阀广泛应用于各个领域的自动化系统中,其应用范围包括但不限于以下几个方面:1. 工业领域:电磁阀可以用于控制气体、液体等介质的流量,如工业生产中的气体控制、液体控制等。
2. 农业领域:电磁阀可以用于农业灌溉系统中,实现对水流的控制和调节。
3. 医疗领域:电磁阀可以用于医疗设备中,如呼吸机、输液泵等,实现对气体和液体的控制。
4. 环境领域:电磁阀可以用于环境监测系统中,如空气净化器、废气处理系统等,实现对气体的控制和处理。
5. 汽车领域:电磁阀可以用于汽车发动机控制系统中,如进气门控制、排气门控制等。
电磁阀的工作原理
电磁阀的工作原理电磁阀是一种常见的控制元件,广泛应用于工业自动化领域。
它通过控制电磁铁的通断来实现对流体介质(如气体、液体)的控制。
本文将详细介绍电磁阀的工作原理。
一、电磁阀的结构电磁阀主要由电磁铁、阀体、阀芯、弹簧和密封元件等组成。
1. 电磁铁:是电磁阀的核心部件,由线圈和铁芯组成。
当通电时,电磁铁产生磁场,吸引或推动阀芯的运动。
2. 阀体:是电磁阀的外壳,内部有进、出口和通道。
它起到支撑和固定其他部件的作用。
3. 阀芯:是电磁阀的关键部件,由柱状或圆柱状的磁性材料制成。
它与阀座配合,控制介质的通断。
4. 弹簧:用于控制阀芯的位置,使电磁阀在断电状态下保持关闭状态。
5. 密封元件:用于保证电磁阀的密封性能,防止介质泄漏。
二、电磁阀的工作原理基于电磁铁的磁场产生和消失,控制阀芯的运动。
1. 通电状态下:当电磁铁通电时,线圈中产生磁场,磁场吸引阀芯,使阀芯与阀座分离,介质通过阀体的通道流动,实现电磁阀的开启状态。
2. 断电状态下:当电磁铁断电时,磁场消失,弹簧的作用力将阀芯推回原位,阀芯与阀座紧密贴合,介质无法通过阀体的通道,实现电磁阀的关闭状态。
3. 工作周期:电磁阀的工作周期包括开启时间和关闭时间两个阶段。
开启时间是指电磁铁通电后,阀芯从关闭状态到完全打开所需的时间;关闭时间是指电磁铁断电后,阀芯从完全打开到完全关闭所需的时间。
4. 控制方式:电磁阀的控制方式分为直接控制和间接控制两种。
直接控制:通过控制电磁铁的通断来实现电磁阀的开启和关闭。
通常适用于小流量、低压力的场景。
间接控制:通过控制电磁铁产生的磁场来控制其他部件(如气动或液动执行机构)的运动,从而实现对介质的控制。
通常适用于大流量、高压力的场景。
5. 应用领域:电磁阀广泛应用于工业自动化、液压传动、气动传动、水处理、石油化工、冶金、医疗设备等领域。
例如,工业自动化中的流体控制系统中,电磁阀可以实现对气体或液体的流量、压力、方向等参数的控制。
