优利德示波器的使用
30
4、运行控制区
按AUTO键
示波器显示自动 达到最佳适宜观 察的波形。 按下RUN/STOP，按 键为绿色，波形采样 处于运行状态；再按 一下，停止波形采样 且按键变为红色。
2015/9/2 10
《电工电子仪器仪表》 一体化课程 5、垂直控制系统设置 1）垂直位置旋钮：可设置所选通道波形的垂直显 示位置。转动该旋钮显示的波形会上下移动，移动 值则显示于屏幕左下方。 按SET TO ZERO键：波形回到零点（中点）
出厂设置：调出厂设置 界面风格：设置界面风格， 可以选择四种风格(彩色屏)
2015/9/2 22
《电工电子仪器仪表》 一体化课程
6）光标测量
在 CURSOR 模式可以移动光标进行测量，有三种模 式：电压、时间和跟踪。 电压/时间测量方式：光标1或光标2将同时出现，显示 的读数即为二个光标之间的电压或时间值。
2015/9/2 14
《电工电子仪器仪表》 一体化课程
7、水平控制系统的设置 主要用于设置水平时基。 1）水平中心位置调整
水平中心 点右移
顺（或逆）时针旋 转水平POSITION旋钮， 波形向右（或向左）移 动。 按SET TO ZERO键： 波形水平中心点回到零 点（中点）
2015/9/2
15
《电工电子仪器仪表》 一体化课程
2015/9/2 25
《电工电子仪器仪表》 一体化课程
三、 数字示波器测量实例
1. 观测电路中一未知信号，迅速显示和测量信 号的频率和峰峰值。 1）迅速显示该信号，按如下步骤操作： ①将探头菜单衰减系数设定为10×，并将探头上 的开关设定为10×。 按F4，探头菜单 设定为10×
2015/9/2
26
数字存储示波器可对大多数显示信号进行自动测量。 欲测量信号的参数，请按如下步骤操作： ①按 MEASURE 键，显示自动测量菜单；
示波器的使用1PPT课件
2021/3/9
授课：XXX
12
实验内容
2021/3/9
授课：XXX
13
实验内容
2. 用示波器测量电压信号的幅值
❖ 用示波器测量电压和时间之前必须对示波器进行校 准，即把示波器的Y轴灵敏度和时基的微调旋钮 （VARIABLE）顺时针旋到头，到达CAL位置，此 时Y轴灵敏度和时基选择开关所指示的读数才是准 确的。用垂直位置旋钮把波形调到在荧光屏上垂直 居中，纵向共占据约6大格。令信号发生器输出一定 幅值的电压，在示波器上测出该电压的幅值，与发 生器读出的幅值对比。
示波器的使用
2021/3/9
授课：XXX
1
实验目的
❖ 1、了解示波器的基本结构，熟悉示波器的调节和使用； ❖ 2、学习用示波器观测不同频率的正弦波； ❖ 3、通过观察李萨如图形，学会一种测量正弦振动频率的方
法，并加深对于互相垂直振动合成理论的理解。 ❖ 4、学习利用比较法测量电信号。
实验仪器
❖ 示波器、函数信号发生器\计数器。
(2) 只有纵偏被测电压与横偏锯齿电压的振动周期严格相同，或 后者是前者的整数倍。图形才会简单而稳定。换而言之，构 成简单而稳定的示波图形的条件是纵偏被测电压的频率与横 偏锯齿电压的频率的比值是整数。
即：
fy n, n1,2,3... fx
2021/3/9
授课：XXX
8
实验原理
❖ 实际上，由于纵偏被测电压和横偏锯齿电压发生器是互相独立的，它 们之间的频率比很难满足以上条件。克服的方法是把放大后的Y轴输入 信号也接到示波器内部的锯齿波电压发生器，用它来控制锯齿波的频 率，迫使扫描周期准确地等于Y轴输入信号周期的整数倍，在荧光屏上 得到稳定的波形。这种方法称为示波器的整步或同步，是早期的示波 器上常见的方法。现在生产的双踪示波器上一般不设置整步功能，而 以触发来代替。
优利德示波器的使用.
Zoom菜单, 按 F1 可以关闭视窗扩展而回 到主时基。 按 F3 可以开启视窗扩展， 视窗扩展用来放大一段波形， 以便查看图像细节 设置触发释抑时间
17
8、软件菜单区
《电工电子仪器仪表》 一体化课程
1）自动测量MEASURE 按MEASURE键，显示自动测量菜单
2020/5/1
按F1返回测量菜单 按F2，选择测量参数的通道 按F3，进入电压类的参数菜单 按F4，进入时间类的参数菜单 按F5，显示/关闭所有测量参数
为绿色
同时选择两 个通道的波形， 绿色为ch1，黄色 为ch2。
13
6、通道菜单
《电工电子仪器仪表》 一体化课程
注意：
（1）带宽限制为关闭，允许被测信号含有的高频分量通过，打开状态则阻隔 大于20MHz的高频分量。
（2）探头衰减系数改变仪器的垂直档位比例，设定时必须使探头上的黄色开 关的设定值与输入通道“探头”菜单的衰减系数一致。
25
《电工电子仪器仪表》 一体化课程
三、 数字示波器测量实例
1. 观测电路中一未知信号，迅速显示和测量信 号的频率和峰峰值。
1）迅速显示该信号，按如下步骤操作： ①将探头菜单衰减系数设定为10×，并将探头上 的开关设定为10×。
按F4，探头菜单 设定为10×
2020/5/1
26
《电工电子仪器仪表》 一体化课程
②将CH1的探头连接到电路被测点。 ③按下 AUTO 按钮。 数字存储示波器将自动设 置使波形显示达到最佳。在此基础上，你可以进一 步调节垂直、水平档位，直至波形的显示符合您的 要求。
按AUTO键
2020/5/1
27
《电工电子仪器仪表》 一体化课程
2．自动测量信号的参数。
优利德示波器使用简要说明
1、接通电源后，首先菜单，然后按F1按键进入自校正，再下一页菜单按F1调出出厂设置。
2、设置探头衰减倍率，首先将探头开关推到10X档位，然后菜单中按F4可选择探头比例。
3、将探针和接地夹连接到对应信号上，按AUTO按钮后，几秒后应能看到信号。
4、按钮旋钮调整波形a)控制区域总图b)垂直控制(一个旋钮改变位置，一个旋钮改变刻度，按钮用来选择)c)水平控制（同垂直区域）d)触发控制i.LEVEL旋钮改变触发电平，TRIGGER MENU调出菜单改变触发设置ii.50%按钮/SET TO ZERO按钮，均可设定触发电平在触发信号幅值的垂直中点。
iii.FORCE按钮，强制产生一触发信号，主要用于触发方式中的正常和单次模式。
e)常用菜单区i.功能按键总图MEASURE ACQUIRE STORAGE CURSOR DISPLAY UTILITY AUTO/RUN/STOP自动测量设置采样方式存储和调出光标测量设置显示方式辅助系统设置执行按钮ii.使用ACQUIRE按钮，弹出采样设置菜单，通过菜单控制旋钮调整采样方式。
5、输入信号处理a)按下CH1或CH2可对输入信号进行处理b)信号运算PID常用口诀参数整定找最佳，从小到大顺序查；先是比例后积分，最后再把微分加；曲线振荡很频繁，比例度盘要放大；曲线漂浮绕大弯，比例度盘往小扳；曲线偏离回复慢，积分时间往下降；曲线波动周期长，积分时间再加长；曲线振荡频率快，先把微分降下来；动差大来拨动慢，微分时间应加长；理想曲线两个波，前后高低四比一；一看二调多分析，调节质量不会低。
电阻色环读取黑棕红橙黄绿蓝紫灰白0 1 2 3 4 5 6 7 8 9。
示波器的原理和使用--精品PPT课件
2.观察记录和三角波。
3.观察李萨如图形 将“CH1”和“CH2”同时按下，并选择“X-Y”方式，将信 号源选择正弦波输出，接CH1通道，改变其频率，观察教 材上给出的6个李萨如图形，记录下来，计算各个图形下 信号源正弦波的频率，已知CH2通道正弦信号频率为 50Hz.
偏转电压U与偏转位移Y（或X）成正比关系：
Y Uy
U Y
3.只在竖直偏转板（Y轴）上加一正弦电压的情形
3.要能够显示波形，必须在水平偏转板（X轴）上 加一扫描电压
为什么是锯齿波？
5.示波器显示波形实质：沿Y轴方向的简谐运动与沿X
轴方向的匀速运动合成的一种合运动
6. 同步扫描（其目的是保证扫描周期是信号周期的整数倍） 若没有“扫描”（横向的扫描电压），被测信号随时间规
律变化规律就显示不出来；如果没有“整步”，就得不到 稳定的波形图像。 5.1内整步 ：将待测信号一部分加到扫描发生器，当待测信 号频率fy有微小变化，它将迫使扫描频率fx追踪其变化，保 证波形的完整稳定
5.2外整步 ：从外部电路中取出信号加到扫描发生器，迫使
扫描频率fx变化，保证波形的完整稳定
若为同步显示的波形出现走动状态，此时应调节： 扫描步长，整步方式（一定打在“内”），“电平”位置。

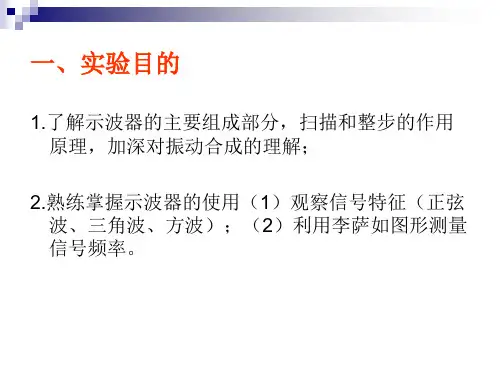

一、实验目的
1.了解示波器的主要组成部分，扫描和整步的作用 原理，加深对振动合成的理解；
2.熟练掌握示波器的使用（1）观察信号特征（正弦 波、三角波、方波）；（2）利用李萨如图形测量 信号频率。
二、实验仪器
双踪示波器
函数信号发生器
三、实验原理
1.示波器的结构
2.偏转电场控制电子束在视屏上的轨迹
7.利萨如图形
利萨如图形形成实质：沿Y轴方向的简谐运动与沿X 轴方向的简谐振动合成的一种合运动。
优利德示波器的使用.
2018/12/14
11
2）垂直衰减旋钮： 调整所选通道波形的显示幅度。改变“Volt/div （伏/格）”垂直档位，同时下状态栏对应通道显示的 幅值也会发生变化。粗调以1－2－5步进方式确定垂直 档位灵敏度。细调是在当前档位进一步调节波形的显 示幅度。
《电工电子仪器仪表》 一体化课程
当前幅度为 100mV/格
2018/12/14
7
《电工电子仪器仪表》 一体化课程
2、输入输出通道
“CH1”和“CH2”为信号输入通道，EXT TREIG 为外触发信号输入端， 最右侧为示波器校正信号输出端（输出频率1kHz、幅值3V的方波信号）。
2018/12/14
8
《电工电子仪器仪表》 一体化课程
3、ቤተ መጻሕፍቲ ባይዱ波器校准
2018/12/14
15
《电工电子仪器仪表》 一体化课程
2）水平衰减 旋钮波形图
顺时针（或逆时针） 旋转 旋钮， 水平扫描速率增大 （或减小）。
当前扫描频率 为500us/格
2018/12/14
16
《电工电子仪器仪表》 一体化课程
3）水平软件菜单MENU
按水平软件 菜单MENU
水平扩展部分波形
水平扩展后的波形
Zoom菜单, 按 F1 可以关闭视窗扩展而回 到主时基。 按 F3 可以开启视窗扩展， 视窗扩展用来放大一段波形， 以便查看图像细节 设置触发释抑时间
17
2018/12/14
《电工电子仪器仪表》 一体化课程
8、软件菜单区
1）自动测量MEASURE
按MEASURE键，显示自动测量菜单
按F1返回测量菜单 按F2，选择测量参数的通道 按F3，进入电压类的参数菜单 按F4，进入时间类的参数菜单 按F5，显示/关闭所有测量参数
优利德示波器的使用PPT课件
（伏/格）”垂直档位，同时下状态栏对应通道显示的
幅值也会发生变化。粗调以1－2－5步进方式确定垂直
档位灵敏度。细调是在当前档位进一步调节波形的显
示幅度。
当前幅度为 100mV/格
2020/3/2
12
3）信号通道选择
2020/3/2
《电工电子仪器仪表》 一体化课程
按 ch1 ， 选 择 通 道 1 的波形，同时ch1变
为绿色
同时选择两 个通道的波形， 绿色为ch1，黄色 为ch2。
13
6、通道菜单
《电工电子仪器仪表》 一体化课程
注意：
（1）带宽限制为关闭，允许被测信号含有的高频分量通过，打开状态则阻隔 大于20MHz的高频分量。
（2）探头衰减系数改变仪器的垂直档位比例，设定时必须使探头上的黄色开 关的设定值与输入通道“探头”菜单的衰减系数一致。
通道1：CH1， 通道2：CH2
屏幕显示对应通道的操作菜单、标志、波形和档位状态信息
将波形往右(顺时针旋转)移动或往左(反时针旋转)移动。
外触发信号输入端口
输出幅值3V， 频率1kHz的方波校准信号。
对应不同的功能键，菜单会有所不同
11
触发控制区
触发信号的设定
2020/3/2
5
2、数字示波器显示界面
（3）波形反相设置打开，显示的被测信号波形相位翻转180度。
2020/3/2
14
《电工电子仪器仪表》 一体化课程
7、水平控制系统的设置 主要用于设置水平时基。 1）水平中心位置调整
水平中心 点右移
顺（或逆）时针旋 转水平POSITION旋钮， 波形向右（或向左）移 动。
按SET TO ZERO键： 波形水平中心点回到零 点（中点）
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
通道1：CH1， 通道2：CH2
屏幕显示对应通道的操作菜单、标志、波形和档位状态信息
将波形往右(顺时针旋转)移动或往左(反时针旋转)移动。
外触发信号输入端口
输出幅值3V， 频率1kHz的方波校准信号。
对应不同的功能键，菜单会有所不同
11
触发控制区
触发信号的设定
2019/12/8
5
2、数字示波器显示界面
2019/12/8
8
3、示波器校准
《电工电子仪器仪表》 一体化课程
2019/12/8
9
4、运行控制区
2019/12/8
《电工电子仪器仪表》 一体化课程
按AUTO键
示波器显示自动 达到最佳适宜观 察的波形。
按下RUN/STOP，按 键为绿色，波形采样 处于运行状态；再按 一下，停止波形采样 且按键变为红色。
22
《电工电子仪器仪表》 一体化课程
6）光标测量
在 CURSOR 模式可以移动光标进行测量，有三种模 式：电压、时间和跟踪。
电压/时间测量方式：光标1或光标2将同时出现，显示 的读数即为二个光标之间的电压或时间值。
十字光标1
十字光标2
2019/12/8
23
8、触发控制系统
《电工电子仪器仪表》 一体化课程
2019/12/8
20
《电工电子仪器仪表》 一体化课程
4) 设置显示系统DISPLAY 使用 DISPLAY 按钮弹出下图所示设置菜单。通过
菜单控制按钮调整显示方式。
点：波形直接显示采样点 YT格式：李萨茹图形，CH1
为X输入，CH2为Y输入
关闭：屏幕波形以
《电工电子仪器仪表》 一体化课程
2019/12/8
28
《电工电子仪器仪表》 一体化课程
②按下 F5，选择所有参数；
③显示所有参数的值。
2019/12/8
29
《电工电子仪器仪表》 一体化课程
2019/12/8
30
水平扩展后的波形
Zoom菜单, 按 F1 可以关闭视窗扩展而回 到主时基。 按 F3 可以开启视窗扩展， 视窗扩展用来放大一段波形， 以便查看图像细节 设置触发释抑时间
17
8、软件菜单区
《电工电子仪器仪表》 一体化课程
1）自动测量MEASURE 按MEASURE键，显示自动测量菜单
2019/12/8
（3）波形反相设置打开，显示的被测信号波形相位翻转180度。
2019/12/8
14
《电工电子仪器仪表》 一体化课程
7、水平控制系统的设置 主要用于设置水平时基。 1）水平中心位置调整
水平中心 点右移
顺（或逆）时针旋 转水平POSITION旋钮， 波形向右（或向左）移 动。
按SET TO ZERO键： 波形水平中心点回到零 点（中点）
5） 辅助功能设置
使用 Utility 按钮弹出下图所示设置菜单。通过菜单 控制按钮调整显示方式。
自校正：执行自校正操作或取 消自校正操作,并返回 波形录制：设置波形录制操作 语言：选择界面语言，有简体 中文，繁体中文和英语
出厂设置：调出厂设置 界面风格：设置界面风格， 可以选择四种风格(彩色屏)
2019/12/8
②将CH1的探头连接到电路被测点。 ③按下 AUTO 按钮。 数字存储示波器将自动设 置使波形显示达到最佳。在此基础上，你可以进一 步调节垂直、水平档位，直至波形的显示符合您的 要求。
按AUTO键
2019/12/8
27
《电工电子仪器仪表》 一体化课程
2．自动测量信号的参数。
数字存储示波器可对大多数显示信号进行自动测量。 欲测量信号的参数，请按如下步骤操作： ①按 MEASURE 键，显示自动测量菜单；
2
一、示波器的种类
2．数字示波器面板
《电工电子仪器仪表》 一体化课程
2019/12/8
3
二．数字示波器
1、面板功能
《电工电子仪器仪表》 一体化课程
2019/12/8
4
《电工电子仪器仪表》 数字示波器面板功能说明 一体化课程
编号 1 2 3
4
5 6 7 8 9 10
名称 液晶显示区 运行控制区 垂直控制区
2019/12/8
19
《电工电子仪器仪表》 一体化课程
3）存储和调出STORAGE
使用 STORAGE 按键显示存储设置菜单。您可以通 过该菜单对数 字存储示波器内部存储区和USB存储设备 上的波形和设置文件进行保 存和调出操作，也可以对 USB存储设备上的波形文件、设置文件进行
保存和调出操作。
按F1：设置菜单 按F2：可保存10组 操作设置， 按F3：保存设置 按F4：调出设置
软件菜单区
模拟通道输入 通道总控区 水平控制区 外触发输入 探头校准信号 软件操作区
功能说明
高清晰彩色LCD显示器具有320×234 的分辨率。
Auto键为自动搜寻信号和设定。 Run/Stop 键运行或停止波形采样。
调节波形在垂直方向的位置
Measure 键用于自动测量。 Acquire键为采样系统设置。 Storage键为储存/读取USB和内部存储器的图像，波形和设定储存。 Cursor 键为水平与垂直设定的光标。 Display键为显示模式的设定。 Utility键为系统设定。
《电工电子仪器仪表》 一体化课程
示波器的使用
2019/12/8
1
一、示波器的种类
1．模拟示波器面板
自动 设置
光标测量
扫描方 式选择
《电工电子仪器仪表》 一体化课程
触发 电平
时基 选择
CH1 CH2 通道
位移 调节
亮 电度 源调 开节 关
字 符 亮 度
输入耦
地 合方式
聚
线
焦
标尺
亮度
垂直偏 转因数
2019/12/8
为绿色
同时选择两 个通道的波形， 绿色为ch1，黄色 为ch2。
13
6、通道菜单
《电工电子仪器仪表》 一体化课程
注意：
（1）带宽限制为关闭，允许被测信号含有的高频分量通过，打开状态则阻隔 大于20MHz的高频分量。
（2）探头衰减系数改变仪器的垂直档位比例，设定时必须使探头上的黄色开 关的设定值与输入通道“探头”菜单的衰减系数一致。
10
《电工电子仪器仪表》
一体化课程 5、垂直控制系统设置 1）垂直位置旋钮：可设置所选通道波形的垂直显
示位置。转动该旋钮显示的波形会上下移动，移动 值则显示于屏幕左下方。
按SET TO ZERO键：波形回到零点（中点）
2019/12/8
11
《电工电子仪器仪表》
2）垂直衰减旋钮：
一体化课程
调整所选通道波形的显示幅度。改变“Volt/div
按F1返回测量菜单 按F2，选择测量参数的通道 按F3，进入电压类的参数菜单 按F4，进入时间类的参数菜单 按F5，显示/关闭所有测量参数
18
《电工电子仪器仪表》 一体化课程
2)采样系统设置ACQUIRE
采样方式：数字存储示波器按相等的时间间隔对 信号采样以重建波形。
使用 ACQUIRE 按键，弹出采样设置菜单，通 过菜单控制按钮调整采样方式。
25
《电工电子仪器仪表》 一体化课程
三、 数字示波器测量实例
1. 观测电路中一未知信号，迅速显示和测量信 号的频率和峰峰值。
1）迅速显示该信号，按如下步骤操作： ①将探头菜单衰减系数设定为10×，并将探头上 的开关设定为10×。
按F4，探头菜单 设定为10×
2019/12/8
26
《电工电子仪器仪表》 一体化课程
《电工电子仪器仪表》 一体化课程
2019/12/8
6
《电工电子仪器仪表》 一体化课程
三、示波器的基本操作方法
1、示波器探头
2019/12/8
7
《电工电子仪器仪表》 一体化课程
2、输入输出通道
“CH1”和“CH2”为信号输入通道，EXT TREIG 为外触发信号输入端， 最右侧为示波器校正信号输出端（输出频率1kHz、幅值3V的方波信号）。
2019/12/8
15
2）水平衰减
《电工电子仪器仪表》 一体化课程
旋钮波形图
当前扫描频率 为500us/格
顺时针（或逆时针）
旋转
旋钮，
水平扫描速率增大
（或减小）。
2019/12/8
16
3）水平软件菜单MENU
《电工电子仪器仪表》 一体化课程
按水平软件 菜单MENU
水平扩展部分波形
2019/12/8
LEVEL触发电平旋钮：改变触发电 平，随旋钮转动而上下移动。在移动 触发电平的同时，可以观察到屏幕下 部触发电平的数值发生相应变化。 TRIGGER MENU：改变触发设置。 50% 按钮：设定触发电平在触发信 号幅值的垂直中点。 FORCE 按钮：强制产生一触发信号， 主要用于触发方式中的正常和单次模 式。
（伏/格）”垂直档位，同时下状态栏对应通道显示的
幅值也会发生变化。粗调以1－2－5步进方式确定垂直
档位灵敏度。细调是在当前档位进一步调节波形的显
示幅度。
当前幅度为 100mV/格
2019/12/8
12
3）信号通道选择
2019/12/8
《电工电子仪器仪表》 一体化课程
按 ch1 ， 选 择 通 道 1 的波形，同时ch1变
2019/12/8
24
《电工电子仪器仪表》 一体化课程
按TRIGGER MENU，改变触发设置。
2019/12/8
按F1键：选择触发类型为边沿、脉宽、视频和交替触发 按F2键：选择“触发源”为 输入通道(CH1、CH2)，外 部触发(EXT、EXT/5)，市电。 按F3键：设置“边沿类型”为 上升 按F4键：设置“触发方式”为 自动、普通和单次 按F5键：设置“触发耦合”为直流，交流，低频抑制和 高频抑制
屏幕显示对应通道的操作菜单、标志、波形和档位状态信息
将波形往右(顺时针旋转)移动或往左(反时针旋转)移动。
外触发信号输入端口
输出幅值3V， 频率1kHz的方波校准信号。
对应不同的功能键，菜单会有所不同
11
触发控制区
触发信号的设定
2019/12/8
5
2、数字示波器显示界面
2019/12/8
8
3、示波器校准
《电工电子仪器仪表》 一体化课程
2019/12/8
9
4、运行控制区
2019/12/8
《电工电子仪器仪表》 一体化课程
按AUTO键
示波器显示自动 达到最佳适宜观 察的波形。
按下RUN/STOP，按 键为绿色，波形采样 处于运行状态；再按 一下，停止波形采样 且按键变为红色。
22
《电工电子仪器仪表》 一体化课程
6）光标测量
在 CURSOR 模式可以移动光标进行测量，有三种模 式：电压、时间和跟踪。
电压/时间测量方式：光标1或光标2将同时出现，显示 的读数即为二个光标之间的电压或时间值。
十字光标1
十字光标2
2019/12/8
23
8、触发控制系统
《电工电子仪器仪表》 一体化课程
2019/12/8
20
《电工电子仪器仪表》 一体化课程
4) 设置显示系统DISPLAY 使用 DISPLAY 按钮弹出下图所示设置菜单。通过
菜单控制按钮调整显示方式。
点：波形直接显示采样点 YT格式：李萨茹图形，CH1
为X输入，CH2为Y输入
关闭：屏幕波形以
《电工电子仪器仪表》 一体化课程
2019/12/8
28
《电工电子仪器仪表》 一体化课程
②按下 F5，选择所有参数；
③显示所有参数的值。
2019/12/8
29
《电工电子仪器仪表》 一体化课程
2019/12/8
30
水平扩展后的波形
Zoom菜单, 按 F1 可以关闭视窗扩展而回 到主时基。 按 F3 可以开启视窗扩展， 视窗扩展用来放大一段波形， 以便查看图像细节 设置触发释抑时间
17
8、软件菜单区
《电工电子仪器仪表》 一体化课程
1）自动测量MEASURE 按MEASURE键，显示自动测量菜单
2019/12/8
（3）波形反相设置打开，显示的被测信号波形相位翻转180度。
2019/12/8
14
《电工电子仪器仪表》 一体化课程
7、水平控制系统的设置 主要用于设置水平时基。 1）水平中心位置调整
水平中心 点右移
顺（或逆）时针旋 转水平POSITION旋钮， 波形向右（或向左）移 动。
按SET TO ZERO键： 波形水平中心点回到零 点（中点）
5） 辅助功能设置
使用 Utility 按钮弹出下图所示设置菜单。通过菜单 控制按钮调整显示方式。
自校正：执行自校正操作或取 消自校正操作,并返回 波形录制：设置波形录制操作 语言：选择界面语言，有简体 中文，繁体中文和英语
出厂设置：调出厂设置 界面风格：设置界面风格， 可以选择四种风格(彩色屏)
2019/12/8
②将CH1的探头连接到电路被测点。 ③按下 AUTO 按钮。 数字存储示波器将自动设 置使波形显示达到最佳。在此基础上，你可以进一 步调节垂直、水平档位，直至波形的显示符合您的 要求。
按AUTO键
2019/12/8
27
《电工电子仪器仪表》 一体化课程
2．自动测量信号的参数。
数字存储示波器可对大多数显示信号进行自动测量。 欲测量信号的参数，请按如下步骤操作： ①按 MEASURE 键，显示自动测量菜单；
2
一、示波器的种类
2．数字示波器面板
《电工电子仪器仪表》 一体化课程
2019/12/8
3
二．数字示波器
1、面板功能
《电工电子仪器仪表》 一体化课程
2019/12/8
4
《电工电子仪器仪表》 数字示波器面板功能说明 一体化课程
编号 1 2 3
4
5 6 7 8 9 10
名称 液晶显示区 运行控制区 垂直控制区
2019/12/8
19
《电工电子仪器仪表》 一体化课程
3）存储和调出STORAGE
使用 STORAGE 按键显示存储设置菜单。您可以通 过该菜单对数 字存储示波器内部存储区和USB存储设备 上的波形和设置文件进行保 存和调出操作，也可以对 USB存储设备上的波形文件、设置文件进行
保存和调出操作。
按F1：设置菜单 按F2：可保存10组 操作设置， 按F3：保存设置 按F4：调出设置
软件菜单区
模拟通道输入 通道总控区 水平控制区 外触发输入 探头校准信号 软件操作区
功能说明
高清晰彩色LCD显示器具有320×234 的分辨率。
Auto键为自动搜寻信号和设定。 Run/Stop 键运行或停止波形采样。
调节波形在垂直方向的位置
Measure 键用于自动测量。 Acquire键为采样系统设置。 Storage键为储存/读取USB和内部存储器的图像，波形和设定储存。 Cursor 键为水平与垂直设定的光标。 Display键为显示模式的设定。 Utility键为系统设定。
《电工电子仪器仪表》 一体化课程
示波器的使用
2019/12/8
1
一、示波器的种类
1．模拟示波器面板
自动 设置
光标测量
扫描方 式选择
《电工电子仪器仪表》 一体化课程
触发 电平
时基 选择
CH1 CH2 通道
位移 调节
亮 电度 源调 开节 关
字 符 亮 度
输入耦
地 合方式
聚
线
焦
标尺
亮度
垂直偏 转因数
2019/12/8
为绿色
同时选择两 个通道的波形， 绿色为ch1，黄色 为ch2。
13
6、通道菜单
《电工电子仪器仪表》 一体化课程
注意：
（1）带宽限制为关闭，允许被测信号含有的高频分量通过，打开状态则阻隔 大于20MHz的高频分量。
（2）探头衰减系数改变仪器的垂直档位比例，设定时必须使探头上的黄色开 关的设定值与输入通道“探头”菜单的衰减系数一致。
10
《电工电子仪器仪表》
一体化课程 5、垂直控制系统设置 1）垂直位置旋钮：可设置所选通道波形的垂直显
示位置。转动该旋钮显示的波形会上下移动，移动 值则显示于屏幕左下方。
按SET TO ZERO键：波形回到零点（中点）
2019/12/8
11
《电工电子仪器仪表》
2）垂直衰减旋钮：
一体化课程
调整所选通道波形的显示幅度。改变“Volt/div
按F1返回测量菜单 按F2，选择测量参数的通道 按F3，进入电压类的参数菜单 按F4，进入时间类的参数菜单 按F5，显示/关闭所有测量参数
18
《电工电子仪器仪表》 一体化课程
2)采样系统设置ACQUIRE
采样方式：数字存储示波器按相等的时间间隔对 信号采样以重建波形。
使用 ACQUIRE 按键，弹出采样设置菜单，通 过菜单控制按钮调整采样方式。
25
《电工电子仪器仪表》 一体化课程
三、 数字示波器测量实例
1. 观测电路中一未知信号，迅速显示和测量信 号的频率和峰峰值。
1）迅速显示该信号，按如下步骤操作： ①将探头菜单衰减系数设定为10×，并将探头上 的开关设定为10×。
按F4，探头菜单 设定为10×
2019/12/8
26
《电工电子仪器仪表》 一体化课程
《电工电子仪器仪表》 一体化课程
2019/12/8
6
《电工电子仪器仪表》 一体化课程
三、示波器的基本操作方法
1、示波器探头
2019/12/8
7
《电工电子仪器仪表》 一体化课程
2、输入输出通道
“CH1”和“CH2”为信号输入通道，EXT TREIG 为外触发信号输入端， 最右侧为示波器校正信号输出端（输出频率1kHz、幅值3V的方波信号）。
2019/12/8
15
2）水平衰减
《电工电子仪器仪表》 一体化课程
旋钮波形图
当前扫描频率 为500us/格
顺时针（或逆时针）
旋转
旋钮，
水平扫描速率增大
（或减小）。
2019/12/8
16
3）水平软件菜单MENU
《电工电子仪器仪表》 一体化课程
按水平软件 菜单MENU
水平扩展部分波形
2019/12/8
LEVEL触发电平旋钮：改变触发电 平，随旋钮转动而上下移动。在移动 触发电平的同时，可以观察到屏幕下 部触发电平的数值发生相应变化。 TRIGGER MENU：改变触发设置。 50% 按钮：设定触发电平在触发信 号幅值的垂直中点。 FORCE 按钮：强制产生一触发信号， 主要用于触发方式中的正常和单次模 式。
（伏/格）”垂直档位，同时下状态栏对应通道显示的
幅值也会发生变化。粗调以1－2－5步进方式确定垂直
档位灵敏度。细调是在当前档位进一步调节波形的显
示幅度。
当前幅度为 100mV/格
2019/12/8
12
3）信号通道选择
2019/12/8
《电工电子仪器仪表》 一体化课程
按 ch1 ， 选 择 通 道 1 的波形，同时ch1变
2019/12/8
24
《电工电子仪器仪表》 一体化课程
按TRIGGER MENU，改变触发设置。
2019/12/8
按F1键：选择触发类型为边沿、脉宽、视频和交替触发 按F2键：选择“触发源”为 输入通道(CH1、CH2)，外 部触发(EXT、EXT/5)，市电。 按F3键：设置“边沿类型”为 上升 按F4键：设置“触发方式”为 自动、普通和单次 按F5键：设置“触发耦合”为直流，交流，低频抑制和 高频抑制
