LED驱动电源恒流电路方案详解

LED驱动电源恒流电路方案详解

恒流方案大全恒流源是电路中广泛使用的一个组件,这里我整理一下比较常见的恒流源的结构和特点。

恒流源分为流出(Current Source)和流入(Current Sink)两种形式。

最简单的恒流源,就是用一只恒流二极管。

实际上,恒流二极管的应用是比较少的,除了因为恒流二极管的恒流特性并不是非常好之外,电流规格比较少,价格比较贵也是重要原因。

最常用的简易恒流源如图(1) 所示,用两只同型三极管,利用三极管相对稳定的be电压作为基准,电流数值为:I = Vbe/R1。

这种恒流源优点是简单易行,而且电流的数值可以自由控制,也没有使用特殊的元件,有利于降低产品的成本。

缺点是不同型号的管子,其be电压不是一个固定值,即使是相同型号,也有一定的个体差异。

同时不同的工作电流下,这个电压也会有一定的波动。

因此不适合精密的恒流需求。

为了能够精确输出电流,通常使用一个运放作为反馈,同时使用场效应管避免三极管的be电流导致的误差。

典型的运放恒流源如图(2)所示,如果电流不需要特别精确,其中的场效应管也可以用三极管代替。

电流计算公式为:I = Vin/R1这个电路可以认为是恒流源的标准电路,除了足够的精度和可调性之外,使用的元件也都是很普遍的,易于搭建和调试。

只不过其中的Vin还需要用户额外提供。

从以上两个电路可以看出,恒流源有个定式(寒,“定式”好像是围棋术语XD),就是利用一个电压基准,在电阻上形成固定电流。

有了这个定式,恒流源的搭建就可以扩展到所有可以提供这个“电压基准”的器件上。

最简单的电压基准,就是稳压二极管,利用稳压二极管和一只三极管,可以搭建一个更简易的恒流源。

如图(3)所示:电流计算公式为:I = (Vd-Vbe)/R1TL431是另外一个常用的电压基准,利用TL431搭建的恒流源如图(4)所示,其中的三极管替换为场效应管可以得到更好的精度。

TL431组成流出源的电路,暂时我还没想到:)TL431的其他信息请参考《TL431的内部结构图》和《TL431的几种基本用法》电流计算公式为:I = 2.5/R1事实上,所有的三端稳压,都是很不错的电压源,而且三端稳压的精度已经很高,需要的维持电流也很小。

led驱动电源变压器设计方案

led驱动电源变压器设计方案

led驱动电源变压器设计方案LED驱动电源变压器是一种重要的电子元器件,用于将输入电源的电压变换为适合LED灯使用的输出电压。

本文将介绍一个可行的LED 驱动电源变压器设计方案,详细阐述其设计原理和实施步骤。

一、设计原理1.1 变压器原理变压器是一种通过电磁感应原理实现输入输出电压转换的装置。

它由输入线圈(主线圈)和输出线圈(副线圈)构成,通过磁场耦合实现电压转换。

1.2 LED驱动电源基本要求LED驱动电源需要满足以下基本要求:- 稳定的输出电压,适合LED工作;- 输出电流稳定,满足LED工作电流需求;- 高效率,减少能量损耗;- 小型化,方便集成在LED灯具中。

二、设计步骤2.1 确定输入电压范围首先,根据实际应用需求,确定输入电压范围。

LED驱动电源一般使用交流电源输入,常见的输入电压范围为220VAC或110VAC。

根据实际情况选择合适的电源输入。

2.2 确定输出电压和电流需求根据所需的LED工作电压和电流,确定输出电压和电流需求。

LED 灯通常需要恒流驱动,所以确定输出电流非常重要。

同时,为了保证LED的寿命和工作效果,输出电压也要稳定。

2.3 计算变压器的变比根据输入电压范围和输出电压需求,计算变压器的变比。

变比的计算公式为:变比=输出电压/输入电压。

选择合适的变比能够满足输出电压需求。

2.4 选择合适的变压器铁心根据变压器的功率需求和频率,选择合适的变压器铁心材料。

铁心材料的选择直接影响到变压器的效率和体积。

2.5 设计变压器线圈参数根据变压器的变比、输入电流和输出电流,计算变压器的线圈参数。

线圈的匝数和线径需要根据电流需求和铁心尺寸进行设计。

2.6 选择适当的软磁材料为了减小磁芯的磁滞损耗和涡流损耗,在变压器的磁芯上选择适当的软磁材料,如铁氧体材料。

2.7 进行变压器的结构设计根据已有的参数和要求,进行变压器的结构设计,包括线圈的布局、磁芯的安装和绝缘层的选材等。

2.8 进行变压器的制造和测试根据设计要求,制造变压器并进行相应的测试,包括电压和电流的稳定性测试、效率测试和温度测试等。

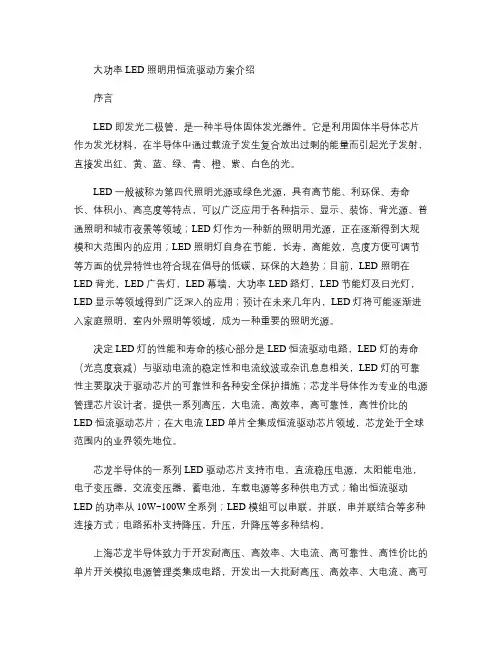

大功率LED照明恒流驱动方案介绍[1](精)

大功率LED照明恒流驱动方案介绍[1](精)

大功率LED 照明用恒流驱动方案介绍序言LED 即发光二极管,是一种半导体固体发光器件。

它是利用固体半导体芯片作为发光材料,在半导体中通过载流子发生复合放出过剩的能量而引起光子发射,直接发出红、黄、蓝、绿、青、橙、紫、白色的光。

LED 一般被称为第四代照明光源或绿色光源,具有高节能、利环保、寿命长、体积小、高亮度等特点,可以广泛应用于各种指示、显示、装饰、背光源、普通照明和城市夜景等领域;LED 灯作为一种新的照明用光源,正在逐渐得到大规模和大范围内的应用;LED 照明灯自身在节能,长寿,高能效,亮度方便可调节等方面的优异特性也符合现在倡导的低碳,环保的大趋势;目前,LED 照明在LED 背光,LED 广告灯,LED 幕墙,大功率LED 路灯,LED 节能灯及日光灯,LED 显示等领域得到广泛深入的应用;预计在未来几年内,LED 灯将可能逐渐进入家庭照明,室内外照明等领域,成为一种重要的照明光源。

决定LED 灯的性能和寿命的核心部分是LED 恒流驱动电路,LED 灯的寿命(光亮度衰减)与驱动电流的稳定性和电流纹波或杂讯息息相关,LED 灯的可靠性主要取决于驱动芯片的可靠性和各种安全保护措施;芯龙半导体作为专业的电源管理芯片设计者,提供一系列高压,大电流,高效率,高可靠性,高性价比的LED 恒流驱动芯片;在大电流LED 单片全集成恒流驱动芯片领域,芯龙处于全球范围内的业界领先地位。

芯龙半导体的一系列LED 驱动芯片支持市电,直流稳压电源,太阳能电池,电子变压器,交流变压器,蓄电池,车载电源等多种供电方式;输出恒流驱动LED 的功率从10W~100W全系列;LED 模组可以串联,并联,串并联结合等多种连接方式;电路拓朴支持降压,升压,升降压等多种结构。

上海芯龙半导体致力于开发耐高压、高效率、大电流、高可靠性、高性价比的单片开关模拟电源管理类集成电路,开发出一大批耐高压、高效率、大电流、高可靠性、高性价比的产品,逐步推向市场,可以应用于绝大部分供电的领域和应用。

LED驱动电源方案全攻略

LED驱动电源方案全攻略

LED驱动电源方案全攻略LED(Light Emitting Diode)驱动电源是用来为LED灯提供电能的电源装置。

LED灯是一种半导体光电器件,需要稳定的电流和电压来驱动。

有多种LED驱动电源方案可供选择,每种方案都有不同的特点和适用场景。

以下是关于LED驱动电源方案的全攻略:1.直接驱动电源方案:直接将LED连接到电源供电,通过电阻限流来保证电流稳定。

这种方案成本较低,但效率较低,不适用于大功率LED灯。

2.恒流驱动电源方案:通过恒流驱动电路来保持LED工作电流恒定,以提高LED的亮度和寿命。

这种方案适用于需要稳定亮度的应用,如室内照明和显示屏。

3.PWM调光驱动电源方案:采用脉冲宽度调制(PWM)技术来控制电流,通过改变脉冲信号的占空比来调节LED的亮度。

这种方案适用于需要可调光的应用,如舞台照明和电视背光。

4.开关电源驱动电源方案:采用开关电源技术,将输入电压经过变压和整流等处理,输出稳定的电流来驱动LED。

这种方案具有高效率和稳定性,适用于大功率和长距离驱动的应用,如户外照明和景观照明。

5.驱动电流调节方案:通过调节驱动电流的大小来控制LED的亮度。

可以使用恒流源、可调电阻、PWM调光等方法来实现驱动电流的调节。

6.功率因数校正方案:LED驱动电源需要具备良好的功率因数,以减少谐波对电网的污染。

可以采用PFC预矫正电路、LC滤波网络等方法来校正功率因数。

7.绝缘驱动电源方案:为了提高安全性能,LED驱动电源通常需要具备绝缘功能,以隔离输入和输出电路。

可以采用变压器隔离、光耦隔离等技术来实现绝缘功能。

当选择LED驱动电源方案时,需要综合考虑LED的特性、应用场景、成本和效率等因素。

根据具体需求,可以选择恒流驱动电源、PWM调光电源或者开关电源等方案。

此外,还要注意选择合适的功率因数校正和绝缘功能,以确保LED驱动电源的安全性和稳定性。

led灯驱动电源工作原理

led灯驱动电源工作原理

led灯驱动电源工作原理
LED灯的驱动电源工作原理是通过将交流电转化为直流电来提供电流和电压给LED灯。

具体原理如下:
1. 通过电源插座接入交流电源,交流电首先经过整流电路,将交流电转换成直流电。

2. 经过整流后的直流电通过滤波电路进行滤波处理,去除电路中的纹波,使电流更加稳定。

3. 经过滤波后的直流电进入升压电路,升高电压以满足LED 的工作电压要求。

通过调节升压电路的工作频率和变压器的变比,可以实现对输出电压的调整。

4. 经过升压电路的直流电进入恒流电路,用于提供恒定的电流给LED灯。

恒流电路通常基于电流控制芯片,可以根据LED 的电流需求调节输出电流。

5. 最后,经过恒流电路提供的恒定电流通过连接LED灯的电路,驱动LED灯正常工作。

此时LED灯会发出可见光。

总结:LED灯的驱动电源工作原理是通过整流、滤波、升压和恒流等电路组合,将交流电源转换为符合LED灯工作要求的直流电,以驱动LED灯正常工作。

全面讲解LED驱动电源方案

全面讲解LED驱动电源方案

全面讲解LED驱动电源方案LED驱动电源是一种用于将交流电转换为直流电并为LED灯提供稳定电流的装置。

它在LED照明领域被广泛应用,具有高效、环保、节能等优点。

下面将全面讲解LED驱动电源的方案,从工作原理、分类、特点等方面详细介绍。

一、工作原理LED驱动电源的工作原理是通过把交流电转变为直流电,并通过恒流电路驱动LED灯。

通常情况下,交流电经过变压器降压后,进入整流电路变为直流电。

然后通过电容滤波电路进行滤波,将电压平稳输出。

最后通过恒流电路将电流稳定地输出到LED灯上。

二、分类1.常规驱动电源:常规驱动电源一般采用线性稳压电源,具有结构简单、成本低廉的特点。

但由于线性稳压电源存在功耗大、效率低等问题,因此在大功率LED照明方案中很少应用。

2.开关型驱动电源:开关型驱动电源采用开关电源技术,具有高效、节能的特点。

它能够通过开关管的开关动作实现高频开关,降低功率损耗。

开关型驱动电源包括单端开关型和双端开关型两种结构。

3.恒流驱动电源:恒流驱动电源是一种特殊的LED驱动电源,其输出电流恒定不变。

它能够根据LED灯的亮度和电压变化自动调节输出电流,确保LED灯的稳定亮度和寿命。

恒流驱动电源能够有效保护LED灯,延长其使用寿命。

三、特点1.高效节能:LED驱动电源具有高效节能的特点。

开关型驱动电源的效率一般在85%以上,而恒流驱动电源的效率更高,可达到90%以上。

相较于传统的线性稳压电源,LED驱动电源能够大大提高能源利用效率。

2.电压稳定性好:LED驱动电源具有较好的电压稳定性。

通过滤波电路和稳压电路的设计,能够确保输出电压的稳定性,避免因电压波动导致LED灯亮度不稳定的情况发生。

3.可调性强:LED驱动电源通常具有可变输出电流或电压的功能。

通过调节电流或电压,可以实现对LED灯亮度的调节,满足不同场景的需求。

4.安全可靠:LED驱动电源具备过压保护、过流保护、短路保护等安全功能。

一旦发生异常情况,驱动电源会自动停止工作,确保LED灯和使用者的安全。

led驱动ic方案

led驱动ic方案

led驱动ic方案LED驱动IC是一种用于供电并控制LED灯的集成电路。

它在LED 照明应用中起着至关重要的作用。

通过合理选择和应用LED驱动IC方案,可以实现高效的LED照明系统,提高能源利用率和照明质量。

本文将介绍几种常见的LED驱动IC方案。

一、恒流驱动IC方案恒流驱动IC方案是一种常见且有效的LED驱动方式。

它通过控制电流来驱动LED灯,使LED工作在恒定的电流下,从而提供稳定亮度的照明效果。

这种方案的优点是电流稳定,可以确保LED的亮度和寿命一致。

而且恒流驱动IC还通常具有过流和短路保护功能,可以保证LED的安全使用。

二、PWM调光驱动IC方案PWM调光驱动IC方案是一种常用的LED调光方式。

该方案通过调节PWM信号的占空比来控制LED的亮度。

PWM调光具有调光范围广、亮度稳定、调光效果好等优点。

在此方案中,通常使用LED驱动IC来产生高频PWM信号,并将其输出给LED灯,从而实现LED的调光控制。

三、开关模式电源驱动IC方案开关模式电源驱动IC方案是一种常见的高效能LED驱动方案。

该方案通常采用开关电源拓扑结构,通过控制开关管的导通和截止时间来调节输出电压和电流。

这种方案的优点是高转换效率、稳定输出、可靠性高等特点。

此外,开关模式电源驱动IC还常常具有过温、过载等保护功能,确保LED的安全运行。

四、恒压驱动IC方案对于某些特定应用场景,如LED背光模块、LED显示屏等,需要稳定的电压驱动。

恒压驱动IC方案是一种常见的解决方案。

它通过控制输出电压的稳定性来驱动LED。

在此方案中,常常使用恒压驱动IC 控制DC-DC变换器,将输入电源的电压转换为LED所需的稳定输出电压。

总结:LED驱动IC方案各有特点,适用于不同的LED照明应用场景。

恒流驱动IC方案适用于要求亮度和寿命一致的场合;PWM调光驱动IC 方案适用于要求调光范围广的场合;开关模式电源驱动IC方案适用于要求高效能和稳定输出的场合;恒压驱动IC方案适用于某些特殊的LED应用场景。

一种新型LED智能调光驱动电源的介绍

一种新型LED智能调光驱动电源的介绍

一种新型LED智能调光驱动电源的介绍随着人们对环境保护和能源节约的要求越来越高,LED灯具的应用越来越广泛。

而LED灯具在使用过程中智能控制则是十分必要的,其中灯具的智能调光就是很重要的一环。

这就需要一种新型的LED智能调光驱动电源。

一、传统LED灯驱动电源在LED灯光应用过程中,驱动电源是保证LED灯正常工作的重要部分。

传统的LED灯驱动电源大都采用直流或交流电源,性能稳定可靠,但是随着LED灯光的应用广度不断扩大,呈现智能化、网络化的趋势,对传统LED灯驱动电源的要求也越来越高。

二、新型LED智能调光驱动电源新型LED智能调光驱动电源应用电路是全数字式控制,通过数字控制模块实现LED灯的调光操作,使用起来更加方便简易。

同时,新型LED智能调光驱动电源更加节能环保,在灯光调节方面可实现不同亮度的需求,真正做到能源节约的效果。

新型LED智能调光驱动电源除了具有节能环保的特点外,还具有以下几点特点:1.高效输出电流稳定:在数字控制模块的作用下,电流输出效率更高,并且输出电流更加稳定可靠。

2.全重载能力:新型LED智能调光驱动电源具有较强的全重载能力,可工作在0-100%的负载下,保证灯光的稳定输出。

3.防电流反冲保护:新型LED智能调光驱动电源具有防电流反冲保护功能,避免了电流反弹,延长LED灯的使用寿命。

4.智能恒流驱动:新型LED智能调光驱动电源采用恒流驱动方式,使LED灯工作更加稳定可靠。

三、新型LED智能调光驱动电源的应用新型LED智能调光驱动电源可以广泛应用于家庭室内照明、商业照明、办公室照明、工厂照明等场所。

通过数字控制模块,可以实现LED灯的智能调光,满足不同环境下的照度需求,提高LED灯的节能效果,降低使用成本。

四、总结新型LED智能调光驱动电源具有高效、节能、环保、稳定可靠等特点,可以满足LED灯在智能调光方面的需求,并能广泛应用于各个领域。

同时,数字控制模块的应用也使得LED灯的使用更加智能化。

LED灯驱动电源的技术方案和使用模块

LED灯驱动电源的技术方案和使用模块

LED灯驱动电源的技术方案和使用模块大功率LED灯驱动电源的技术方案和功能模块大功率发光二极管用于一般照明是本世纪的新课题,其节能、安全、长寿命的综合优势将引发下一轮照明产业的革命。

生产和生活中的原始电源有各种形式,但无论那种电源,一般都不能直接给发光二极管供电。

因此,要用发光二极管做照明光源就要解决电源变换的问题。

大功率发光二极管实际上是一个电流驱动的低电压单向导电器件,给发光二极管供电的电源变换器的设计必须要注意发光二极管以下五个特点:1、发光二极管是单向导电器件。

由于这个特点,就要用直流电流或者单向脉冲电流给发光二极管供电。

2、发光管是一个具有P/N结结构的半导体器件,具有势垒电势,这就形成了导通门限电压,加在发光二极管上的电压值超过这个门限电压二极管才会充分到通。

大功率发光二极管的门限电压一般在2.5V以上,正常工作时的管压降34Vo3、发光二极管的电流/电压特性是非线性的。

流过发光二极管的电流在数值上等于供电电源的电动势减去发光二极管的势垒电势再除以回路的总电阻(电源内阻、引线电阻、发光管体电阻之和)。

因此,流过发光二极管的电流和加在发光管两端的电压不成正比。

4、发光二极管的P/N结是负的温度系数温度升高发光二极管的势垒电势降低。

由于这个特点,所以发光二极管不能直接用电压源供电,必须采取限流措施,否则随着管子工作时温度的升高电流会越来越大以至损坏。

5、流过发光管的电流和发光管的光通量的比值也是非线性的。

发光二极管的光通量随着流过发光管的增加而增加,但却不成正比,越到后来光通量增加得越少。

因此,应该使发光管在一个发光效率比较高的电流值下工作。

另外,发光二极管也和其他光源一样,所能承受的电功率是有限的。

如果加在发光二极管上的电功率超过一定数值,发光管可能损坏。

有于生产工艺和材料特性方面的差异,同样型号的发光管的势垒电势以及发光管的内阻也不完全一样,这就导致发光管工作时的管压降不一致,再加上发光管势垒电势具有负的温度系数,因此,发光管不能直接并联使用。

led驱动电源工作原理

led驱动电源工作原理

led驱动电源工作原理
LED驱动电源工作原理是指LED灯具中的电源如何为LED提供所需的电压和电流。

其基本原理包括功率转换、电压调节和电流调节。

一般而言,LED驱动电源采用开关电源的工作方式。

具体的工作流程如下:
1. 输入电压变压器:将输入的交流电压通过变压器降压、整流和滤波处理,得到直流电压。

2. 整流和滤波:使用整流电路将交流电转换为直流电,并通过滤波电路对电源进行滤波处理,以消除交流电中的纹波。

3. 功率转换:采用开关电源的方式,将直流电转换为高频交流电,再经过变换器将高频交流电转换为所需的直流电压。

4. 电压调节:通过电压调节电路对输出电压进行稳定控制,确保LED正常工作所需的电压。

5. 电流调节:通过电流调节电路对输出电流进行稳定控制,确保LED正常工作所需的电流。

6. 输出电源:最终输出稳定的直流电压和电流,供LED灯具使用。

LED驱动电源的工作原理可以根据具体的电路设计和控制方法有所不同,但以上的基本原理是通用的。

通过合理的设计和控制,LED驱动电源可以提供稳定的电压和电流,确保LED 的正常工作和寿命。

LED驱动电源基础知识

LED驱动电源基础知识
采用开关电源驱动的优点:效率高,一般可以做到80%~90%,输出电压、电流稳定。输出纹波小。且这种电路都有完善的保护措施,属高可靠性电源。 LED驱动电源主要有恒压式和恒流式
2021输出的电流是恒定的,而输出的直流电压却随着负载阻值的大小不同在一定范围内变化,负载阻值小,输出电压就低,负载阻值越大,输出电压也就越高; b、 恒流电路不怕负载短路,但严禁负载完全开路。 c、 恒流驱动电路驱动LED是较为理想的,但相对而言价格较高。 d、 应注意所使用最大承受电流及电压值,它限制了LED的使用数量; 开关恒流驱动电路 恒流源和恒压源不同之处就是恒流的那部分电路。 恒流部分:它主要由T1、R8、R9、R5组成。三级管的导通电压0.7V是已知量。R8阻值也是已知量,当电路开始工作后,只要R8和流过R8的电流乘积大于0.7V,三极管开始工作,电路就进入恒流工作。
2021/3/10
2021/3/10
LED与LED驱动电源的匹配
我们已经很清楚的知道LED驱动电源只有两种方式: 恒流式:电流不变电压在一定范围内变化(随负载变化) 恒压式:电压不变电流在一定范围内变化(随负载变化) 而LED灯配合的方式有三种:串联式, 并联式,串并混联式。
主要内容概括: 1:LED驱动电源的重要性 2:LED驱动的技术方案 3:LED与LED驱动电源的匹配 4:LED驱动电源使用中应注意的问题
2021/3/10
4:LED驱动电源使用中应注意的问题 A. LED降额使用。 B. 使用线性恒流驱动器,特别注意其工作压差。 C. 隔离式开关恒流驱动器次级输出电源不宜悬空,负极应接 地。 D. 对开关恒流驱动器,要严格遵守:先接好LED灯,再接通驱动器电源的操作顺序。 如果相反操作,在接通LED灯瞬间,将会有极大的冲击电流通LED灯,威胁LED灯的使用安全。现以图10电路为例,对此冲击电流值作一下计算,并对其产生原因作一次分析。

隔离式LED驱动电源系列方案

隔离式LED驱动电源系列方案

隔离式LED驱动电源系列方案在全球能源短缺、环境保护规定不停提高旳背景下,世界各国均大力发展绿色节能照明。

led 照明作为一种革命性旳节能照明技术,正在飞速发展。

然而,LED驱动电源旳规定也在不停提高。

高效率、高功率因数、安全隔离、符合EMI原则、高电流控制精度、高可靠性、体积小、成本低等正成为LED驱动电源旳关键评价指标。

LED驱动电源旳详细规定LED是低压发光器件,具有长寿命、高光效、安全环境保护、以便使用等长处。

对于市电交流输入电源驱动,隔离输出是基于安全规范旳规定。

LED驱动电源旳效率越高,则越能发挥LED高光效,节能旳优势。

同步高开关工作频率,高效率使得整个LED驱动电源轻易安装在设计紧凑旳LED灯具中。

高恒流精度保证了大批量使用LED照明时旳亮度和光色一致性。

10W如下功率LED灯杯应用方案目前10W如下功率LED应用广泛,众多一体式产品面世,即LED驱动电源与LED灯整合在一种灯具中,以便了顾客直接使用。

经典旳灯具规格有GU10、E27、PAR30等。

针对这一应用,我们设计了如下方案(见图1)。

图1 基于AP3766旳LED驱动电路原理图该方案特点如下:1 基于最新旳LED专用驱动芯片AP3766,采用原边控制方式,不必光耦和副边电流控制电路,实现隔离恒流输出,电路构造简朴。

通过电阻R5检测原边电流,控制原边电流峰值恒定,同步控制开关占空比,保持输出二极管D1旳导通时间和整个开关周期时间比例恒定,实现了输出电流旳恒定。

2 AP3766采用专有旳“亚微安启动电流”技术,仅需0.6μA旳启动电流,因此减少了启动电阻R1和R2上旳功耗,提高了系统效率。

经典5W应用效率不小于80%,空载功耗不不小于30mW。

3 AP3766采用恒流收紧技术实现垂直旳恒流特性,恒流精度高。

4 电路元件数量少,AP3766采用SOT-23-5封装,体积小,整个电路可以安装在常用规格灯杯中。

5 安全可靠,隔离输出,具有输出开路保护、过压保护及短路保护功能。

全面讲解LED驱动电源方案(精)

全面讲解LED驱动电源方案(精)

全面讲解LED驱动电源方案一、什么是LED?LED(Light Emi tting Diode),又称发光二极管,它们利用固体半导体芯片作为发光材料,当两端加上正向电压,半导体中的载流子发生复合,放出过剩的能量而引起光子发射产生可见光。

二、LED有哪些优点?★高效节能一千小时仅耗几度电(普通60W白炽灯十七小时耗1度电,普通10W节能灯一百小时耗1度电)★超长寿命半导体芯片发光,无灯丝,无玻璃泡,不怕震动,不易破碎,使用寿命可达五万小时(普通白炽灯使用寿命仅有一千小时,普通节能灯使用寿命也只有八千小时)★光线健康光线中不含紫外线和红外线,不产生辐射(普通灯光线中含有紫外线和红外线)★绿色环保不含汞和氙等有害元素,利于回收和利用,而且不会产生电磁干扰(普通灯管中含有汞和铅等元素,节能灯中的电子镇流器会产生电磁干扰)★保护视力直流驱动,无频闪(普通灯都是交流驱动,就必然产生频闪)★光效率高,发热小:90%的电能转化为可见光(普通白炽灯80%的电能转化为热能,仅有20%电能转化为光能)★安全系数高所需电压、电流较小,发热较小,不产生安全隐患,可用于矿场等危险场所★市场潜力大低压、直流供电,电池、太阳能供电即可,可用于边远山区及野外照明等缺电、少电场所。

三、权威预测半导体照明将在未来5-10年内取代现有传统光源。

“未来白光LED将更加便宜,市场总体容量将快速增长。

”许志鹏乐观地指出,据美国能源部预测,2010年前后,美国将有55%的白炽灯和荧光灯被LED替代,可能形成一个500亿美元的大产业。

而日本提出,LED将在今年大规模替代传统白炽灯。

日、美、欧、韩等国均已正式启动LED照明战略计划。

美国能源部预测,到2010年前后,美国将有55%的白炽灯和荧光灯将被嵌在芯片上的发光体---半导体灯替代。

日本计划到2008年用这种半导体灯替代50%的传统照明灯具。

科学家测量发现,在同样亮度下,LED的电能消耗仅为白炽灯的1/10,寿命则是白炽灯的100倍。

无需电解电容的LED照明驱动电源解决方案

无需电解电容的LED照明驱动电源解决方案

无需电解电容的LED照明驱动电源解决方案市场上的LED照明驱动电源通常分为二级架构和一级架构,一级架构指的是直接从220V市电转换出LED发光所需的直流电压和恒定电流,结构比较简单,BOM成本也较低,目前较受市场欢迎。

本文将专门介绍无需电解电容的一级架构LED照明驱动电源。

为什么要强调无电解电容呢?这是因为目前普通LED照明驱动电源的工作寿命取决于AC转DC时平滑电路必须采用的电解电容。

我们知道LED的工作寿命高达4万小时,而电解电容的寿命只有几千小时,由于系统的寿命是由电源组件中使用的电解电容的寿命来决定的,如果不想法拿掉电解电容,那么LED 照明驱动电源的寿命与LED的寿命就很不匹配,也就很难发挥出LED照明的长工作寿命优势。

这也是为什么最近业界一直在积极开发无电解电容的LED照明驱动电源的主要原因。

那么为什么一定要用电解电容呢?这是因为LED是直流电流驱动元件,当AC电源接通时,一般是使用整流元件和平滑回路的直流稳定化电源,该平滑回路中必要的电解电容会因周围的温度及自身的发热而上升10℃,而导致寿命减半,所以电解电容阻碍了LED照明器具的寿命。

据我们了解,目前做出无电解电容LED驱动电源方案的公司主要有深圳创意电子、西安明泰半导体、村田制作所、东莞汇洪电子和深圳冠德科技等。

冠德科技的方案暂时还处于保密状态,在此就不多做介绍。

创意电子基于日本Takion公司TK5401芯片,用IC代替电解电容,寿命是原来LED驱动器的10倍,寿命可达4万小时以上,可完全与LED灯的寿命相匹配,而且此方案设计简单,体积小,只有原来LED驱动器面积的百分之四十,此方案主要应用于家用低功率照明中,适用范围是3W~20W。

TK5401封装内置了高电压功率MOS管及控制电路,因去除电解电容可实现小型化,低成本,并且实现了LED灯的长寿命和高效能。

TK5401主要特性:内置高电压功率MOS管(650V/1.9Ω);内置启动电路,支持低功率;支持通用的交流输入电压(AC 85-265V);过压保护/热截断电路;可调整的过流保护。

大功率LED驱动方案与模块分析

大功率LED驱动方案与模块分析

流 大 , 因而对 驱动 电路 特 性要 求很 高 ;大功 率 L D 作 时发 热 量 大 ,对 工 作温 度 有严 格 E工 限制 , 当 发 热 量 超 过 温 度 过 高 而 很 容 易 烧 坏 。在 现 时大 功 率L D 遍应 用 于 路 灯和 投 E普 影 机 光源 。现 时 应用 于 大 功 率L D 光源 的 E做 投 影 机 流 明度 过 低 , 商业 实 用 性 还 不 是 很 强 ,而 大 功 率 LD 灯 正在 政 府 扶 持下 大 力 E路
光亮 度不 稳定 和发 光亮度 不 一致 的 问题 ;该 类 电路 较 之 工 频 变 压器 线性 稳 压 源 ,在 效 率 、体积 、稳压 范 围方面 有显 著 的改善 ,所 以在其 他 一些照 明场 合使 用 比较 多 ,但 该类 电路仍 不适 合于 路灯 照 明领 域 ,普通 开关 稳 压 源 电路 图见 图2 。
象 。该 类 电路 的 电能 转换 效率 低 ,不 能实现 节 能的 目的 ;工 频 电压 的波动 和 电路 的温 升 导致 的大 功 率 白光 L D E 的发 光 亮度 不 稳 定 , 使得 该 电路 不适用 于路 灯 照 明领 域 ,线 性稳 压源 电路 图见 图 1 。 2 2 高频 变压 器开 关稳 压源 . 这 类 驱 动 电源 具 有 高 频 变 压 器 电 路 构
发 展 ,应 用 越 来越 多 。 以下 就 以大功 率 L D E 路灯 驱动 为例 ,分析 大功 率L D 动方 案 。 E驱 2 大功 率L D 动 电路 特 点 . E驱 在 路 灯 领 域 中 , 大 功 率 发 光 二 极 管 需
2 3恒 电流 源模 式 . 这 类 电源 的 电路 构 成 与 工作 原理 : 与
1 引言 . 压 器在 降压 的 同时也 会增 加 自身 的损耗 ,这 在 当今 时代 ,环保 、节能 、低 碳 已经成 样就 会 导致 温度 的升 高和 能 量转换 效率 的 降 为 全球 热 门 问题 。在照 明行 业 从最 初 的节能 低 。该 电路 在 驱 动 当功 率 发 光 二 极 管 的 时 灯 替 代 白炽 灯 ,到现 在 新 兴 起来 大 功 率L D 候 ,必 须 串联一 个 R S 限制和 稳 定 流 经发 E E来 的应 用 ,我 相 信 大 功率 L D E 的应 用 将 引发 了 光二 极管 的 电流 ,如 果 电流过 大则会 导 致发 场 光源 新 的革 命 ,这 是 因 为大 功 率L D E 特 光二 极管 的永 久性 损坏 。在 确定 好 了该 电路 图3 恒 流 源 电路 图 性 所 决 定 的 。大 功率 L D E 所具 有 优 点是 :体 能够 承受 的 串联大 功率 发光 二极 管 以后 ,就 积 小 、耗 电量低 、使 用寿 命 长 、高亮度 、低 不 能 继 续增 加 发 光 二 极 管 的 数 量 ,因 为 大 驱 动 大功 率 白光L D 原理 上和 工 频变 压 器 E的 热量 、环 保 、坚 固耐 用 、可控 性 强等 。我 们 功 率 白光 L D 属性 不 同,使 得 流 经每 个 并 线 性 稳 压 源 一 样 ,采 用 的 是 恒 压 限 流 的 方 E的 在 看 到 大 功 率L D 势 的 同时 ,也要 注 意 大 联 L D 支 很 难有 相 同的 电流 ,这样 就 会 出 法 ,没有 符合 大 功率 白光L D E优 E分 E 的非 线性v I — 曲 功率 L D 些难 点: 比如 其 驱 动 电压 低 且 电 现 各 并联 的分 支L D 发光 亮 度 不一 致 的现 线特 性 ,所 以在性 能方 面 ,仍存在 串并连发 E一 E的

LED驱动电源设计与方案攻略

LED驱动电源设计与方案攻略

LED驱动电源设计方案攻略(详解)•导读: 本文介绍了白光LED常用的驱动电路,并通过实验方式深入探讨了各电路实际运行时的优缺点和特性。

由于LED结构的限制,因此会有波长与驱动电流精度不易控制等困扰,随着白光LED背光模块应用需求的不断增加,如何改善上述波长与电流精度问题。

oo LED驱动LED照明•一、什么是LED?LED(Light Emi tting Diode),又称发光二极管,它们利用固体半导体芯片作为发光材料,当两端加上正向电压,半导体中的载流子发生复合,放出过剩的能量而引起光子发射产生可见光。

二、LED有哪些优点?★高效节能一千小时仅耗几度电(普通60W白炽灯十七小时耗1度电,普通10W 节能灯一百小时耗1度电)★超长寿命半导体芯片发光,无灯丝,无玻璃泡,不怕震动,不易破碎,使用寿命可达五万小时(普通白炽灯使用寿命仅有一千小时,普通节能灯使用寿命也只有八千小时)★光线健康光线中不含紫外线和红外线,不产生辐射(普通灯光线中含有紫外线和红外线)★绿色环保不含汞和氙等有害元素,利于回收和利用,而且不会产生电磁干扰(普通灯管中含有汞和铅等元素,节能灯中的电子镇流器会产生电磁干扰)★保护视力直流驱动,无频闪(普通灯都是交流驱动,就必然产生频闪)★光效率高,发热小:90%的电能转化为可见光(普通白炽灯80%的电能转化为热能,仅有20%电能转化为光能)★安全系数高所需电压、电流较小,发热较小,不产生安全隐患,可用于矿场等危险场所★市场潜力大低压、直流供电,电池、太阳能供电即可,可用于边远山区及野外照明等缺电、少电场所。

•三、权威预测半导体照明将在未来5-10年内取代现有传统光源。

“未来白光LED将更加便宜,市场总体容量将快速增长。

”许志鹏乐观地指出,据美国能源部预测,2010年前后,美国将有55%的白炽灯和荧光灯被LED替代,可能形成一个500亿美元的大产业。

而日本提出,LED将在今年大规模替代传统白炽灯。

LED驱动电源原理

LED驱动电源原理

LED驱动电源原理LED驱动电源原理是指将电源电压转换为适合LED工作的电流和电压的过程。

它是保证LED正常工作和保护LED的重要组成部分。

一般来说,LED驱动电源通常包含输入变压器、输入整流电路、滤波电路、PWM控制电路、输出恒流电路、控制保护电路等模块。

首先,输入变压器将普通交流电压变换为适合电源工作的交流电压。

输入整流电路将输入的交流电流转换为脉冲直流电流,通过滤波电路将脉冲直流电流转换为稳定的直流电压。

接下来,PWM控制电路通过控制开关管的开关,将稳定的直流电压转为PWM波,实现对电流的精确控制。

输出恒流电路是LED驱动电源的核心部分,它能够根据输入信号和电流调节电阻的变化,保持驱动电流在恒定的范围内。

通过精确控制电流的大小,保证LED的亮度和颜色的稳定性。

控制保护电路用于对LED驱动电源进行监控和保护。

它包括过压保护、过流保护、短路保护等功能。

当有异常情况发生时,控制保护电路能够及时断开电源,以保护LED的安全和稳定工作。

调压是指根据输入电压的不同,输出电流的大小也会有所变化。

变焊是指通过PWM控制电路,使输入电压可以转换为恒定电流输出。

过电流保护的作用是在LED驱动过程中,一旦驱动电流超过了LED的额定电流,则会自动断开电源,以保护LED的安全。

过热保护则是在驱动过程中,如果温度过高,则会自动停止工作,防止LED灯的损坏。

恒流控制是LED驱动电源能够根据输入的电流大小来调节输出的电流,以保持恒定的亮度。

过载保护是在输入过大的情况下,能够及时断开电源,以保护电路的正常工作。

总之,LED驱动电源原理是将电源电压转换为适合LED工作的电流和电压的过程,通过调压、变焊、过电流保护、过热保护、恒流控制和过载保护等措施,保证LED灯的安全、稳定和高效工作。

同时,控制保护电路的设计能够监控和保护驱动电源的正常工作,确保LED系统能够长时间稳定运行。

照明用led驱动电源技术要求_概述及解释说明

照明用led驱动电源技术要求_概述及解释说明

照明用led驱动电源技术要求概述及解释说明1. 引言1.1 概述LED照明技术作为一种新兴的节能照明方式,逐渐取代传统照明设备,成为未来照明行业的主流。

而LED驱动电源作为LED照明系统中至关重要的组成部分,对于保证LED灯具的稳定工作和高效能发挥起着关键作用。

因此,LED驱动电源技术的要求越来越严格。

本文将对LED驱动电源技术要求进行概述和解释说明,分析LED驱动电源在照明领域中所面临的挑战,并探讨其对LED照明需求的影响。

同时还将提供LED 电源设计注意事项,以帮助读者更好地理解和应用于实践中。

1.2 文章结构文章主要包括以下几个部分:- 引言:概述文章内容、目的和结构;- LED驱动电源技术要求:详细介绍LED驱动电源技术所需满足的高效能和稳定性要求;- LED照明需求对驱动电源的影响:分析LED灯具亮度、色温以及色彩再现性对驱动电源设计的影响;- LED电源设计注意事项:阐述功率因素校正(PFC)设计、电流稳定性调节设计以及保护功能设计等方面的要点。

通过对以上内容的研究和分析,读者将能够深入了解LED驱动电源技术要求,并在实际应用中获得更好的指导和帮助。

1.3 目的本文旨在全面介绍LED驱动电源技术要求,并解释说明LED驱动电源在照明领域中所承担的重要任务。

通过阐述LED照明需求对驱动电源的影响,读者可以更好地理解为何需要满足高效能和稳定性要求。

此外,文章还提供了关于LED 电源设计注意事项的指导,以帮助读者进行合理设计和选型。

总之,本文旨在为从事LED照明行业或对该领域感兴趣的读者提供一个全面而清晰的文档,使他们能够更好地理解LED驱动电源技术要求,并能够应用到实际工作中。

2. LED驱动电源技术要求:2.1 概述:LED(Light Emitting Diode)是一种半导体发光装置,具有高效、节能、长寿命等特点。

为了满足LED照明的需求,LED驱动电源需要具备一定的技术要求。

LED驱动电源主要功能包括将交流电转换为直流电,并提供稳定的电流或电压输出来驱动LED灯。

LED驱动电源设计方案

LED驱动电源设计方案
20
10
市场竞争状况
产品型号
Zetex1350 Zetex1360
普诚 CPTC6903 矽恩SN3350 士兰SB42511
PT4105
最终用户价 ¥3.00~¥4.40 ¥5.00 ~¥6.00 ¥1.50~¥1.60 ¥1.50 ~¥1.60 ¥1.30~¥1.50
¥1.50
PT4115
¥2.00~¥2.50
7
LED光源工作原理
• LED光源工作的主要参数是VF/IF,其它相关的是颜色/波长 /亮度/发光角度/效率/功耗。
• VF正向电压是为LED发光建立一个正常的工作状态。
• IF正向电流是促使LED发光,发光亮度与流过的电流成正 比例。
• LED VF标称电压:3.4V± 0.2V (WLED)。
• LED IF工作电流按应用需要选用,各挡不能混用。
• 驱动芯片的输出电流必需长久恒定,LED才能稳定发光,亮度不会闪 烁;同一批驱动芯片在同等条件下使用,其输出电流大小要尽可能一 致,也就是离散性要小。
• 驱动芯片的封装应有利于驱动芯片管芯的快速散热。 • 驱动芯片本身的抗EMI、噪音、耐高压的能力也关系到整个LED灯具产
品能否顺利通过CE、UL、FCC等认证,因此驱动芯片本身在设计伊始 就要有优秀的拓扑结构和高压的生产工艺。 • 驱动芯片自身功耗要求小于0.5W,开关工作频率要求大于120KHz,以 免工频干扰而产生可见闪烁。
PT4115
14
7
LED MR16与传统卤素灯比较
15
向MR16生产厂家提供可用于生产DEMO
¾ 提供可用于生产的MR16 PCB版图
16
8
外部元器件选择
R要输出350mA, 则RS=0.1/0.35=0.2857 OHM
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

LED灯驱动电源的技术方案和使用模块大功率LED灯驱动电源的技术方案和功能模块大功率发光二极管用于一般照明是本世纪的新课题,其节能、安全、长寿命的综合优势将引发下一轮照明产业的革命。

生产和生活中的原始电源有各种形式,但无论那种电源,一般都不能直接给发光二极管供电。

因此,要用发光二极管做照明光源就要解决电源变换的问题。

大功率发光二极管实际上是一个电流驱动的低电压单向导电器件,给发光二极管供电的电源变换器的设计必须要注意发光二极管以下五个特点: 1、发光二极管是单向导电器件。

由于这个特点,就要用直流电流或者单向脉冲电流给发光二极管供电。

2、发光管是一个具有P/N结结构的半导体器件,具有势垒电势,这就形成了导通门限电压,加在发光二极管上的电压值超过这个门限电压二极管才会充分到通。

大功率发光二极管的门限电压一般在2.5V以上,正常工作时的管压降3―4V。

3、发光二极管的电流/电压特性是非线性的。

流过发光二极管的电流在数值上等于供电电源的电动势减去发光二极管的势垒电势再除以回路的总电阻(电源内阻、引线电阻、发光管体电阻之和)。

因此,流过发光二极管的电流和加在发光管两端的电压不成正比。

4、发光二极管的P/N结是负的温度系数温度升高发光二极管的势垒电势降低。

由于这个特点,所以发光二极管不能直接用电压源供电,必须采取限流措施,否则随着管子工作时温度的升高电流会越来越大以至损坏。

5、流过发光管的电流和发光管的光通量的比值也是非线性的。

发光二极管的光通量随着流过发光管的增加而增加,但却不成正比,越到后来光通量增加得越少。

因此,应该使发光管在一个发光效率比较高的电流值下工作。

另外,发光二极管也和其他光源一样,所能承受的电功率是有限的。

如果加在发光二极管上的电功率超过一定数值,发光管可能损坏。

有于生产工艺和材料特性方面的差异,同样型号的发光管的势垒电势以及发光管的内阻也不完全一样,这就导致发光管工作时的管压降不一致,再加上发光管势垒电势具有负的温度系数,因此,发光管不能直接并联使用。

由于上述原因,用发光管作照明必须有合理的驱动。

用原始电源给发光二极管供电有4种情况:1、低电压驱动。

2、过渡电压驱动。

3、高电压驱动。

4、市电驱动。

不同的情况在电源变换器的技术实现上有不同的方案。

下面简要的介绍一下这几种情况下的电源驱动方法及其应用产品。

1、低电压驱动发光二极管低电压驱动就是指用低于发光二极管正向导通压降的电压驱动发光二极管,如一节普通干电池或者镍铬/镍氢电池,其正常供电电压在0.8----1.65V之间。

低电压驱动发光二极管需要把电压升高到足以使发光二极管导通的电压值。

对于发光二极管这样的低功耗照明器件这是一种常见的使用情况,如发光二极管手电,发光二极管应急灯,节能台灯等。

由于受单节电池容量的限制,一般不需要很大功率,但要求有最低的成本和比较高的变换效率,考虑有可能配合一节5号电池工作,还要有最小的体积。

其最佳技术方案是泵式升压变换器。

LED-1W1P是一种采用泵式升压方案的脉冲输出LED驱动模块,具有最简洁的电路结构,最低的生产成本,最小的体积,最高的变换效率,外加一个10 K的电位器就可以方便的0―100%连续脉宽调光。

正常工作电压0.8----1.8V,起动电压0.6伏,完全熄灭电压低于0.35伏。

最大输出功率1瓦。

可以用来驱动一个350mA的1瓦大功率发光管或者并联驱动18个20mA 的小功率发光管。

该模块非精密控制器件,电池电压降低输出功率会减小。

该模块有5个引出脚,电源正极,电源负极,输出脚,还有两个调光控制脚,发光二极管正极接输出脚,负极接电源负极,控制极之间接一个10K电位器用于调光。

如果不需要调光,把两个控制脚直接相连即可。

模块为圆形结构。

体积为:Φ14.5*14mm。

本模块是专门针对发光二极管的特点设计的,只能用于驱动发光二极管,不能作为一般电源变换器使用。

并且不得空载通电,否则可能损坏。

LED-1W1D是一种采用泵式升压电路的直流稳压/稳流输出LED驱动模块,输出端对地是4.5V的稳压输出,输出端对恒流端是350mA 稳流输出,用户可以灵活使用。

该系列模块有用于一节碱性电池或者镍氢/镍镉电池的产品和用于一节锂电池的产品两种规格。

体积:20*15*15mm。

该模块由4根引出线,正电源,地线,输出端,恒流端,使用时发光二极管根据需要的工作模式连接。

由于该模块对地是稳定直流输出,因此可以做为普通DC/DC升压电源使用。

2、过渡电压驱动发光二极管过渡电压驱动是指给发光二极管供电的电源电压值在发光二极管管压降附近变动,这个电压有时可能略高于发光二极管管压降,有时可能略低于发光二极管管压降。

如一节锂电池或者两节串联的铅酸电池,满电时电压在4伏以上,电快用完时电压在3伏以下。

用这类电源供电的典型应用如发光二极管矿灯。

过渡电压驱动发光二极管的电源变换电路既要解决升压问题,还要解决降压问题,为了配合一节锂电池工作,也需要有尽可能小的体积和尽量低的成本。

一般情况下功率也不大,其最高性价比的电路结构是反极性泵式变换器。

LED-1W3P 是一种脉冲输出型泵式反极型变换模块。

电路结构简洁,生产成本低,体积小,输出效率低于上述升压型变换器,外加一个10 K的电位器可以方便的0―100%连续脉宽调光。

正常工作电压2.5---4.6V,最大输出功率1瓦。

起动电压0.7伏,完全熄灭电压低于0.35伏。

可以用来驱动一个350mA的1瓦大功率发光管或者并联驱动18个20mA的小功率发光管。

电源电压降低输出功率减小。

该模块有5个引出脚,电源正极,电源负极,输出,两个调光控制脚,发光二极管正极接输出脚,负极接电源正极,控制脚之间接10 K电位器调光。

如果不需要调光,把两个控制脚直接相连即可。

模块为圆形结构。

体积为:Φ14.5*14mm。

本模块是专门针对发光二极管的特点设计的,只能用于驱动发光二极管,不能作为一般电源变换器使用。

并且不得空载通电,否则可能损坏。

3、高电压驱动发光二极管高电压驱动是指给发光二极管供电的电压值始终高于发光二极管管压降。

如6伏、12伏、24伏蓄电池。

典型应用如太阳能草坪灯,太阳能庭院灯,机动车的灯光系统等。

高电压驱动发光二极管要解决降压问题,由于高电压驱动一般是由普通蓄电池供电,会用到比较大的功率,如机动车照明和信号灯光,应该有尽量低的成本。

变换器的最佳电路结构是串联开关降压电路。

LED-3W12是一种串联开关降压直流稳压输出LED驱动模块,配合12伏蓄电池工作,电路比较简洁,,生产成本低,变换效率高,输入电压10----15V,输出电压4.5V,最大输出功率3瓦。

起动电压5伏,失控电压低于5伏。

可以用来驱动一个750mA的3瓦大功率发光管或者并联驱动3个1瓦大功率发光管。

该模块有3个引出脚,电源正极,电源负极,输出,发光二极管正极接输出脚,负极接电源负极。

体积为:25*18*16mm。

本模块是稳压直流输出,可以作为一般降压式DC/DC电源变换器使用。

4、市电驱动发光二极管这是一种对发光二极管照明应用最有价值的供电方式,是半导体照明普及应用必须要解决好的问题。

用市电驱动发光二极管要解决降压和整流问题,还要有比较高的变换效率,有较小的体积和较低的成本,还应该解决安全隔离问题,考虑对电网的影响,还要解决好电磁干扰和功率因素问题。

对中小功率的发光二极管灯,其最佳电路结构是隔离式单端反激变换器。

对于大功率的应用,应该使用桥式变换电路。

下面介绍两种用于市电的LED灯驱动模块。

LED-H4W系列电源变换模块使用单端反激式变换电路,宽程输入,可以在世界各地的交流市电电网上使用。

输入电压220伏时最大输出功率4瓦,输入电压降低,最大输出功率也按比例降低,输入电压为110伏时最大输出功率只有2瓦。

输入端和输出端全隔离,触摸输出端不会有触电危险。

模块封灌制做,能够在大湿度,高粉尘,强震动等恶劣环境下使用。

模块内部有电磁辐射抑制电路,高频干扰小。

内部有短路保护功能,输出端短路模块不会损坏。

为了使电路结构简洁,体积小,成本低,模块没有使用精度高的隔离反馈式稳压控制电路,而是使用的间接检测式稳压控制电路,因此,负载加重时输出电压会下降,但输入电压的大幅度变化对输出电压没有影响。

技术指标交流输入电压 AC 90----253V 空载输出电压 DC 空载 4.8V;空载 3.3V 输出功率 4W(220V);2W(110V)短路电流 <1A 变换效率 70% 功率因数 90% 使用环境温度 C20----50 使用环境湿度 >95% 外形尺寸 30x22x19mm 模块有4个引脚,两个输入引脚,接交流市电,输出引脚接负载。

可以驱动一个3瓦的发光管或者最多并联驱动3个1W的发光管,使用时要根据情况在每个发光管上串联一个0.47―3欧姆的电阻限流,如果用于驱动普通20mA的小功率发光二极管,最多可以并联驱动50个。

本模块还可以应用户要求制作成高电压输出型,以串联驱动多个发光管。

LED-H12W 电源变换模块是一种输出功率12瓦的中等功率电源变换模块,采用单端反激式电路结构,标准输出电压为12v,也可由用户定制。

技术指标交流输入电压 AC 90----253V 空载输出电压 DC 12V 输出功率 12W(220V);6W(110V)短路电流 <1A 变换效率 70% 功率因数 90% 使用环境温度 C20----50 使用环境湿度 >95% 外形尺寸 50x38x25mm 本系列模块两个输入引脚,两个输出引脚,输入输出全隔离,具有完善的保护功能和稳定的输出电压,可以做为一般AC/DC电源变换器使用。

三、高电压驱动发光二极管高电压驱动是指给发光二极管供电的电源电压值始终高于发光二极管管压降。

如6伏、12伏、24伏蓄电池。

典型应用如太阳能草坪灯,太阳能庭院灯,机动车的灯光系统等。

高电压驱动发光二极管要解决降压问题,由于高电压驱动一般是由普通蓄电池供电,不一定要求体积很小,可能会用到比较大的功率,也应该有尽量低的成本。

变换器的最佳电路结构是串联开关降压电路。

LED-3W12是一种串联开关降压直流稳压输出LED驱动模块,配合12伏蓄电池工作,电路比较简洁,,生产成本低,变换效率高,正常工作电压10-15V,最大输出功率3瓦,可以用来驱动一个750mA的3瓦大功率发光管或者并联驱动3个1瓦大功率发光管。

模块有3个引出脚,电源正极,电源负极,输出,发光二极管正极接电源正极,负极接输出端。

体积为:26×18×16mm。

四、市电驱动发光二极管这是一种对发光二极管照明应用最有影响的供电方式,是半导体照明普及应用必须要解决好的问题。

用市电驱动发光二极管要解决降压和整流问题,还要有比较高的变换效率,有较小的体积和较低的成本,还应该解决安全隔离问题,考虑对电网的影响,还要解决好电磁干扰和功率因素问题。
