机械识图基础知识培训教材课件(共41页)
J
粗线
有特殊要求的线或表面 的表示线
K
细线
假想轮廓线、相邻辅助 零件的轮廓线、中断线
平齐和不平齐
23
相切
➢ 相切是基本体叠加和切割时表面连接关系的特殊情况，如 图所示。
➢ 形体相切时，在相切处产生面与面的光滑连接，没有明显 的分界棱线，但存在着看不见的光滑连接的切线，读图时 注意找出切线投影的位置及不同相切情况的投影特点。
➢ 局部视图由于只画出机件某个部 分的视图，所以用波浪线表示与 机件其余部分的断裂处投影，当 所表达的部分结构是完整的，其 外轮廓线又成封闭时，波浪线可 省略不画，如图所示。
这个局部图 很完整哦
断面图
移出断面图
重合断面图
局部放大图
相同结构的简化画法
较长部件的简化画法
第一角画法与第三角画法
公差
•
5只有用“直觉的知”，心无旁骛地关 注诗本 身，无 暇思索 诗句形 象之外 的东西 ，如果 还有所 觉，那 就体味 到了诗 的意境 。
•
6看到梅花的画像或是读到描写梅花的 诗句时 ，如果 考虑到 梅花是 一种冬 天开放 的木本 植物， 那么， 就是考 虑到了 梅花的 意义， 也就是 梅花与 其它事 物的联 系，而 不是在 关注梅 花本身 的形象 。
•
3我明白那个傍晚的阳台，昙花为什么 一次次 固执地 呼唤我 了。那 最后的 舞蹈中 ，我是 唯一一 位幸运 的伴舞 者。它 离去以 后，我 将用清 水和阳 光守候 那绿色 的舞台 ，等待 它明年 再度巡 回。
•
4人们对周遭所有事物，只要去“见” ，都会 产生境 界；因 而，人 们读诗 ，只要 去“见 ”，就 能得到 诗的境 界。
图线名称 粗实线 细实线 波浪线 双折线 虚线
机械识图培训
用去除材料方法获得的表面粗糙度，Ra的上限值为3.2μm，Ra的下限值为1.6μm
用不去除材料方法获得的表面粗糙度，Ra的最大值为3.2μm， Ra的最小值为1.6μm
1：1 如2：1 如1：2
图 线
粗实线 细实线 虚线 粗点划线 波浪线
轮廓线 尺寸线、剖面线 不可见轮廓线 轴线、对称中心线 断裂处的分界线
尺寸注法
尺寸注法
完整的尺寸包括： 1、尺寸数字：大小 2、尺寸线：方向 3、尺寸界线：范围
半剖视图
概念：当机件具有对称平面时，在垂直于对称平面的投影面上投影所得的图形，以对称中心线为界，一半画成剖视，另一半画成视图，称为半剖视图。 应用：它是内外形状都比较复杂的对称机件常用的表达方法。 标注：半剖视图的标注方法与全剖视图相同。 注意：在半剖视图中，视图与剖视图的分界线应是细点划线，而不应画成粗实线，也不应与轮廓线重合。在半个视图中不应再画虚线〔由于在另一半剖视图中已表达清楚其内形〕，但对于孔或槽等，应画出中心线位置。
二、螺纹的标记
1.公制螺纹
例如标记：M16×1 LH—5g6g—S 其含义为： 普通螺纹〔M〕，公称直径为16mm，细牙，螺距1mm，左旋〔LH〕，中径 公差带代号5g，顶径公差带代号6g，短旋合长度〔S〕。
2.美制螺纹
例如标记3/8—16 UNC—2A 第一位数字3/8〔分数或小数〕表示螺纹外径，单位为英寸； 第二、三位数字16、24、32、20为每英寸牙数(在25.4mm长度上的牙数)； 第三位以后的文字UNC为螺纹类型的系列代号; 最后两位2A为精度等级。
图纸幅面
A0、A1、A2、A3、A4
A0幅面为841×1189，A1幅面为A0的一半，以此类推。
机械识图培训教材.pptx
GB/T4458.4-1984
寸
1、尺寸数字：大 1、机件的真实大小应 GB/T16675.2/199
小
以图样上所注的尺寸数 6
注
2、尺寸线：方向 值为依据，与图形的大
法
3、尺寸界线：范 小与准确性无关。
围
2、图中所注尺寸为机
件最后完工尺寸，否则
另加说明。
3、机械图样中的线性
尺寸以毫米（mm）为
单位时，不需注明单位
再看下图，由图可知：不同的物体（长方体和三棱柱）却有完全相同的一
面视图。因此，只根据物体的一面视图，如果不附加其它的条件，是不能确 切地表达和区分不同的物体的。
2、两面视图 在前一张图的基础上再增加一个与原投影面垂直且水平放置的新 投影面。从上往下看，新投影面上长方体投影仍为矩形，而三棱柱却投影为三角 形。将新投影面向下旋转90度与主视图共一个平面。新投影面上的视图位于主视 图下方，此视图称为俯视图。
第一章：视图的基本原理 第一节：机械图样、零件图的概念 第二节：识图的基本知识 第三节：正投影原理和三视图
第一章：视图的基本原理
第一节：机械图样、零件图的概念
A1.图样：工程技术上根据投影方法并遵照国家标准的规 定绘制成的用于工程施工或产品制造等用途的图叫做工程 图样，简称图样。根据不同的行业可分为机械图样、建筑 图样、水利图样等等。
标题栏一般 位于图纸的 右下角。
二、比例
比例是指图样中机件要素的线性尺寸与实际机件相应要素的 线性尺寸之比，一般在标题栏中注明。 比例分为三种： （1）放大比例 图形较实物大，如2：1、4：1等。
（2）缩小比例 图形较实物小，如1：2、1：3等。
（3）与实物相同 图形与实物一样大， 写作1：1。
机械识图培训教程
尺寸标注示例图
此尺寸确 定凸台的 位置，属 于定位尺 寸。
此尺寸确定 凸台的பைடு நூலகம்度 为40，属于 定形尺寸
常用线型
1. 粗实线 可见轮廓线、表示剖切面起始的剖切符号 2. 细实线 尺寸线、尺寸界线、剖面线、指引线、重 合断面轮廓线。 3. 虚线 不可见轮廓线。
4. 细点画线 轴线、对称中心线。 5. 波浪线 断裂处边界线、视图和剖视图的分界线。 6. 双折线 断裂处边界线。 7. 双点画线 相邻辅助零件轮廓线、极限轮廓线、假 想投影轮廓线。
图纸
1、图纸幅面 A0、A1、A2、A3、A4。 2、图纸格式 图框 标题栏。 3、标题栏的位置和格式 标题栏的位置一般在图框的右下角。看图 的方向与标题栏的方向一致。
标题栏
综合举例
谢谢~~~~~~~
好好学习~~~~~ 天天向上~~~~~
局部放大图
机件上某些细小结构在视图中表达的还不够 清楚，或不便于标注尺寸时，可将这些部 分用大于原图形所采用的比例画出，这种 图称为局部放大图
尺寸
零件图尺寸主要分定形尺寸和定位尺寸。 1.定形尺寸：表示基本几何体形状大小的尺 寸。 2.定位尺寸：表示基本几何体之间相对位置 的尺寸。 3.图上所标的尺寸为零件的实际尺寸，于图 形大小无关。 4.尺寸标注单位默认为mm。(特殊要求除外)
剖视图示例1
全剖视图
剖视图示例图2
半剖、局部剖
剖视图示例图3：
阶梯剖
剖视图示例图4：
旋转剖
局部视图
只将机件的某一部分向基本投影面投射所 得到的图形，称为局部视图。 局部视图是不完整的基本视图，利用局部 视图可以减少基本视图的数量，使表达简 洁，重点突出。
斜视图
《机械识图培训教程》课件
本节将介绍机械识图在工业制造、自动化生产、智能系统以及其他相关领域 中的应用。
机械识图进阶
本节将深入讨论机械识图的原理、工具和算法，帮助您更深入地了解识图的 技术。
机械识图实践
本节将讲述机械识图的流程、案例分析以及实战演练，通过实践提高您的识图能力。
ቤተ መጻሕፍቲ ባይዱ
结语
本节将展望机械识图的未来发展，并提供进一步学习机械识图的建议和反馈渠道。
《机械识图培训教程》 PPT课件
欢迎来到《机械识图培训教程》PPT课件。这个课程将帮助你深入了解机械识 图的基础知识和应用领域，同时提供实践案例和工具。
课程介绍
本节内容包括课程概述、课程目标以及了解机械识图的重要性。
机械识图基础
本节将讲解机械识图的定义、作用和不同类型，帮助您建立起识图基础。
应用领域
机械识图基础培训教材(PPT85页)
机 械 识 图 基 础培训 教材(PPT85页 )培 训 课件培 训讲义 培训ppt教 程管 理课件 教程ppt 机 械 识 图 基 础培训 教材(PPT85页 )培 训 课件培 训讲义 培训ppt教 程管 理课件 教程ppt

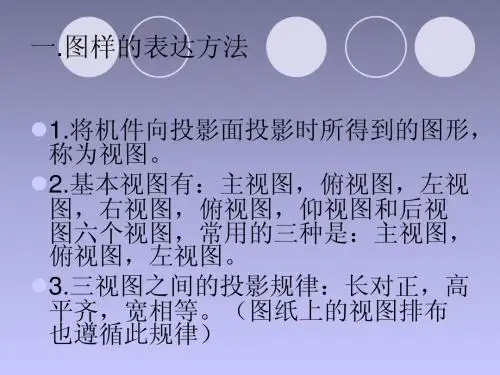

六个基本视图
三视图的形成及投影规律
V
Z
W
V
Z
W
X
X
H
Y
(a)视图的展开
H Y
(b)三视图形成
1-1 三视图的形成
三视图的形成及投影规律
二、读图的基本要
领
1．几个视图联系起来对应着看
三视图的形成及投影规律
• 二、读图的基本要
领
2．从反映形状和位置特征最明显的视图入手
机 械 识 图 基 础培训 教材(PPT85页 )培 训 课件培 训讲义 培训ppt教 程管 理课件 教程ppt
4.
画剖视图的注意事项
① 剖切平面的选择：通过机件的对称面或轴线且 平行或垂直于投影面。
② 剖切是一种假想，其它视图仍应完整画出，并 可取剖视。
③ 剖切面后方的可见部 分要全部画出。
机 械 识 图 基 础培训 教材(PPT85页 )培 训 课件培 训讲义 培训ppt教 程管 理课件 教程ppt
机 械 识 图 基 础培训 教材(PPT85页 )培 训 课件培 训讲义 培训ppt教 程管 理课件 教程ppt
对于一些具有空心回转体的机件，即使结构 对称，但由于外形简单，亦常采用全剖视图
机 械 识 图 基 础培训 教材(PPT85页 )培 训 课件培 训讲义 培训ppt教 程管 理课件 教程ppt
机 械 识 图 基 础培训 教材(PPT85页 )
机械识图基础培训
机械识图基础知识培训讲义
c
45
例题2 已知点C在线段AB上，求点C的正面投影。
cb
c’
ac
46
例题3 试判断直线AB、CD是否平行
a ’
d ’
c
X
b ’
’
c a
a’ ’
c ’ ’
方法一
d 补画第三投影 , 判断是否平行
’ ’
方法二
ab : cd不等于a’b’ : c’d’
b ’ 结论 : AB与CD不平行
’
d b
47
返回
3 、 不反映 、 、 实角
17
二. 各种位置直线的投影
1. 一般位置直线 2. 投影面平行线 平行于一个投影面而倾斜于另外两个投影面的直线。
水平线——平行于H面而倾斜Ｖ、Ｗ面的直线； 正平线——平行于Ｖ面而倾斜H、W面的直线； 侧平线——平行于W面而倾斜H、Ｙ面的直线。
18
二. 各种位置直线的投影
b
48
例题5 判断两直线重影点的可见性
1’ 3’(4 2’ ’)
4 1(2) 3
49
§3-4 一边平行于投影面的直角的投影
a′
b′
a’
b
c’
A’
c′
x
X
C
OB a
a
o
c
b
b
c
证 结明论：：
⑴已当知直A角B⊥的A一C边, 平AB行∥于H投，影则面A时B⊥, 该A投a，影则面A上B⊥的平投面影A反ac映C直; 角 ;
O
3
返回
V a'
X
点在三面体系中的坐标和投影
Z
V
Z
a'
A
a"
机械识图培训(企业版)
剖视图
想象用一剖切平面剖开零件，然后将处在观察者 和剖切平面之间的部分移去，而将其余部分向投影面 投影所得的图形，称为剖视图（简称剖视）。
剖视图的种类
1、全剖视图 当零件具有对称平面时，以对称中心线为界，在 垂直于对称平面的投影面上投影得到的剖视图。
2、半剖视图 当机件具有对称平面时，在垂直于对称平面的投 影面上投影所得的图形，以对称中心线为界，一半画 成剖视，另一半画成视图，称为半剖视图。
据和技术要求的技术文件。
2、装配图的内容
1.一组图形 2.必要的尺寸 3.技术要求 4.零部件序号，明细栏和标题栏
一组图形
按照投影原理及各种表达方法(包括视图、剖视剖面、简化画 法和标准画法、夸张画法等)来表达组成装配图的零件的相对 位置；装配关系；工作原理、结构特征等。
必要的尺寸
技术要求
技术要求
1. 齿轮安装后，用手转动传动齿轮轴时，应灵活旋转 2. 两齿轮轮齿的啮合面应占齿长的3/4以上。
表面粗糙度
1、幅度参数 （1）轮廓算术平均偏差Ｒa （2）轮廓最大高度Rz （3）轮廓单元的平均高度Rsm 2、表面粗糙度符号
允许任何工艺
去除材料方式
不去除材料方式
表面其粗糙度参数值 （μm） 优先选用： Ra ： 0.012 0.025 0.05 0.1 0.2 0.4 0.8 1.6 3.2 6.3 12.5 25 50 Ra数值愈小，零件表面愈趋平整光滑 ；Ra的数值，零 件表面愈粗糙。
（5）当同一个被测 要素有多项形位公 差要求，其标注方 法又是一致时，可 以将这些框格画在 一起，共用一根指 引线箭头，见右图。
3、形位公差的标注示例
表示φ3Байду номын сангаас圆柱表面的 圆度公差为0.01。
机械识图培训之识图的基本知识
图a叠加体
图b切割体
（1）两表面多平线齐：中间不应有线隔开
（2）两表面不平齐：中间应有少虚线线隔开
正确
不正确
正确
不正确
（3）两表面相交：相交处应画交线的投影
（4）两表面相切：在相切处不应该画线
正确
不正确
1、形体分析法 形体分析法是读图的基本方法，把视 图中的封闭线框对应起来，然后想像 出各自的形状和位置，综合起来想像 出整体形状。 步骤： （1）抓住形体特征，分出组合形体。 （2）根据投影对应的线框，联系起 来，即可想象出该形体的形状，如右 图各步骤所示。 （3）通过想象出的形体，利用组合 体的组合形式综合来想整体。
名称
概念
斜度
是指一条直线（或平面）相 对与另一条直线（或平面） 的倾斜程度，其大小用该两 直线（或两平面）间夹角的 正切值来表示，写成1：n 的形式。
锥度
是指正圆锥体底圆直径与锥 高之比。如果是圆锥台则是 上、下底圆直径之差与锥台 高度之比，写成1：n的形 式。
图例
注意点 符号的方向应 与斜度的方向 一致。
注意： 该投影关系适用于整个形体的投影，同时也适用于 形体上某局部结构的投影，是画图和读图的法则。
七、点、线、面的投影
空间 点的 轴测 图 图
例
点
点投
影三
投
视图
影
1、空间点用坐标A（X、Y、Z）表示。
2、Xa、Ya、Za分别代表A点到各个投影面的距离。
说 明
3、空间点用大写的字母或数字表示，俯视图中用小写 字母或数字表示，主视图中用小写字母或数字右上角 加一撇表示，左视图中用小烈军属字母或数字右上角
1、留有装订边 （图A） 2、不留装订边 （图B）
机械识图基础培训讲解
●三视图的配置 如图1-1b所示，由投影面的展开规则可知，主视图不 动，俯视图主视图正下方，左视图在主视图正右方。
3
三视图的形成及投影规律
V
Z
W
V
Z
W
X
X
H Y
(a)视图的展开
H Y
(b)三视图形成
1-1 三视图的形成
4
三视图的形成及投影规律
●三视图的投影规律
物体有长、宽、高三个方向的大小，从图1-2可以看出， 每个视图只能反映物体两个方向的尺寸。主视图反映物 体的长度和高度，俯视图反映物体的长度和宽度，左视 图反映物体的高度和宽度。三视图所反映物体的长、宽、 高三个大小与其投影的关系，可以概括为：主、俯视图 长对正，主、左视图高平齐，俯、左视图宽相等。或者 说，长对正、高平齐、宽相等。
10
表面粗糙度与加工方法的关系
表面特征 毛坯面
标注示例
加 粗加工面 工 面
半光面
加工方法
适用范围
铸、锻、轧制等， 无需进行加工的
经表面清理
表面
粗车、粗铣、粗 刨、粗镗、钻
非接触表面，如 钻孔、倒角、轴 端面等
精车、精铣、精 接触表面，如不 刨、精镗、粗磨、 甚精确定心的配 细镗、扩孔、粗 合表面 铰
17
粗虚线:允许表面处理的表示线
其他符号说明
粗点画线:限定范围表示线
18
倒角注法： 45°倒角的注法: 1×45°→C1 非45°倒角标注
其他符号说明
45°倒角注法
19
非45°倒角注法
其他符号说明
旧的标准用“均布”，新的标准用英文缩写字母EQS表示
20
“深度、沉孔或锪平、埋头孔、正方 形、弧长、展开长、旋向等”符号
3
三视图的形成及投影规律
V
Z
W
V
Z
W
X
X
H Y
(a)视图的展开
H Y
(b)三视图形成
1-1 三视图的形成
4
三视图的形成及投影规律
●三视图的投影规律
物体有长、宽、高三个方向的大小，从图1-2可以看出， 每个视图只能反映物体两个方向的尺寸。主视图反映物 体的长度和高度，俯视图反映物体的长度和宽度，左视 图反映物体的高度和宽度。三视图所反映物体的长、宽、 高三个大小与其投影的关系，可以概括为：主、俯视图 长对正，主、左视图高平齐，俯、左视图宽相等。或者 说，长对正、高平齐、宽相等。
10
表面粗糙度与加工方法的关系
表面特征 毛坯面
标注示例
加 粗加工面 工 面
半光面
加工方法
适用范围
铸、锻、轧制等， 无需进行加工的
经表面清理
表面
粗车、粗铣、粗 刨、粗镗、钻
非接触表面，如 钻孔、倒角、轴 端面等
精车、精铣、精 接触表面，如不 刨、精镗、粗磨、 甚精确定心的配 细镗、扩孔、粗 合表面 铰
17
粗虚线:允许表面处理的表示线
其他符号说明
粗点画线:限定范围表示线
18
倒角注法： 45°倒角的注法: 1×45°→C1 非45°倒角标注
其他符号说明
45°倒角注法
19
非45°倒角注法
其他符号说明
旧的标准用“均布”，新的标准用英文缩写字母EQS表示
20
“深度、沉孔或锪平、埋头孔、正方 形、弧长、展开长、旋向等”符号
机械识图培训
位
定
平行度 垂直度
向 倾斜度
置 定 同轴度
公 位 对称度 位置度
差 跳 圆跳动 动 全跳动
4、形位公差
机械识图培训
公差框格 公差要求在矩形框格中给出，必须按标准标注。
φ0.05 A
基准代号字母 形位公差数值 公差带的形状 形位公差符号 指引线
基准代号
相对于被测要素的基准。
机械识图培训
4、形位公差和尺寸公差
造等用途的图叫做工程图纸，简称图纸。机械制造业所使用的图样称为 机械图纸。
一、基础知识
机械识图培训
2、常见的图纸幅面有以下五种：
A0、A1、A2、A3、A4。其中车间常用的是A3、A4两种。
一、基础知识
3、图纸格式 图纸上的表格有：标题栏、明细栏、技术参数表
机械识图培训
技术参数表
明细表 标题栏
一、基础知识
识读零件图的步骤总结如下：
机械识图培训
1 看标题栏
分析图形 2
3 分析尺寸
看技术要求 4
2、装配图的识图
机械识图培训
一、装配图概念：装配图是表示机器或部件的装配关系、工作原理、传动 路线以及装配、检验、安装时所需要的尺寸数据和技术要求的技术文件。
二、装配图的内容 1、一组图形 2、必要的尺寸 3、技术要求 4、零部件序号，明细栏和标题栏
1、基本视图
机械识图培训
如图所示，将形体放在三面投影体系中，向三个投影面作正投影， 得到的投影即是三视图。分别为：
主视图----从前向后投影，在V面上的正投影视图； 俯视图----从上向下投影，在H面上的正投影视图； 左视图----从左向右投影，在W面上的正投影视图。
1、基本视图-举例
机械识图培训教材
二、视图
视图的概念：机件向投影面投影所得的图形称为视图。
与立体图比较，它必须通过几个视图才能反映出物体的长、 宽、高，但它能准确、真实地反映物体的形状和大小，是生产 中广泛采用的图形表示方法。
立体图（轴测图）和视图对比
图形
优点
缺点
富有立体感， 度量性差，作
立
直观形象
图困难。
体
图
视 图
能准确地表达 直观性较差， 出物体的形状 需将三个视图 和大小，且度 综合起来想象
标题栏一般 位于图纸的 右下角。
二、比例
比例是指图样中机件要素的线性尺寸与实际机件相应要素的 线性尺寸之比，一般在标题栏中注明。 比例分为三种： （1）放大比例 图形较实物大，如2：1、4：1等。
（2）缩小比例 图形较实物小，如1：2、1：3等。
（3）与实物相同 图形与实物一样大， 写作1：1。
为了方便加工 ， 给加工者一个直观的 印象，零件图常用1： 1的比例。
粗实线的宽度b应按图的大小和复杂程度，在0.5、0.7、1、1.4、2mm五个数值中选取。 除粗实线和粗点划线外，其余均为细线
图纸幅面及格式
图 A0、A1、A2、 A0 幅 面 为 GB/T14689-
纸 A3、A4
841×1189 ， A1 1993图 1、留有装订 a ： b： 框 边（图a） 格 2、不留装订 式 边（图b）
基本规律：长对正；高平齐；宽相等。
练习
1.三视图的投影规律有什么口诀？ 长对正、高平齐、宽相等
2. 平面、线具有哪三种投影特性？ 具有类似性、积聚性、真实性
三、标注 1.由三视图对照立体图，在三视图上标注对应图号，并在立体图上画出主视图的方向。
4
相关主题
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4)旧标准：8-φ10 本标准： 8×φ10 见图例16 5)启用了表示 “深”“沉孔或锪 平”“埋头孔” “展开长”的符号(见图 例17）
图例16
29
表示“深度、沉孔或锪平、 埋头孔、正方形、弧长、 展开长、旋向等”符号如 图例17所示.
注意：画旋转符号时半径 与高度相等，高度与字高 相同
图例17 展开长
20
本标准与旧标准相比有三点重要变动： 1）取消了旋转视图(见图例9）；增加了向视图。
a）旧标准的旋转视图
b）新标准用斜视图和局部视图表示
图例9
21
2）增加了局部视图的画法特例（用第三角画法，中 间用细点画线相连）见图例10、图例11；
图例10
图例11
该项规定在我国机械制图通常使用的第一角画法中出 现了第三角画法的局部视图； 新投影体制是：技术图样应采用正投影法绘制，并优 先采用第一角画法，必要时允许使用第三角画法。
标注 含义 说明
允许最大毛刺为0.3mm的 外部边,毛刺方向不定 允许最大毛刺为0.3mm的 外部边,毛刺方向确定 图例21
44
标注
含义
说明
无毛刺的外部边,最大允 许侧凹0.3mm
允许侧凹尺寸从0.1mm至 0.5mm的内部边,侧凹方向 不定 允许最大过渡状态为 0.3mm的内部边 图例22
45
未定义形状边的标注符号：由基本符号、符号元素、尺 寸偏差构成。见图21、22中。符号元素含义见表3 表3
现行标准编 号
现行标准名称
分 类
标准编号
标准名称
二
基 本 表 示 法
GB/T4458.3-1984 机械制图 轴测图 GB/T4458.4-1984 机械制图 尺寸注法
GB/T4458.3-1984 GB/T4458.4-2003
机械制图 轴测图 机械制图 尺寸注法
GB/T4458.5-1984 机械制图 尺寸公差与 配合注法
30
应用举例
31
32
钢管
33
6）厚度由δ改为t（见图18）
7）当需要指明半径尺寸由其他尺寸确定时，应按图17 形式标注：半径只注R
图例18
34
键槽、腰形孔推荐画法
35
8）简化画法请参照GB/T16675.2《技术制图 简化 表示法 第2部分:尺寸注法》
举例：视图简化画法
36
举例：多处重复尺寸的简化标 注
GB/T4457.51984
机械制图 剖面符号
GB/T17453-1998
GB/T4457.5-1984 机械制图 剖面符号
5个
7个
4
续表1
85年实施的《机械制图》国家标准与现行国家标准对照表 现行标准编号 现行标准编号
1985起实施的国家标准
分类 标准编号
标准名称
GB/T17451-1998
GB/T1758.1-2002
GB/T4457.2-1984 基 本 规 定 GB/T4457.3-1984 GB/T4457.4-1984
图 纸 幅 GB/T14689-1993
GB/T14690-1993 GB/T14691-1993 GB/T17450-1998
机械制图 比例
机械制图 字体
机械制图 图线
GB/T4457.4-2002
1.2 图线宽度问题：只采用粗、细两种线宽(84年旧标准 中有中粗)，线宽比例为2：1(84年旧标准是约为3：1).线 型组别见表2.常用的线型组别是0.5和0.7。
表2 新规定的图线宽度组别
组别 粗线 图线宽度 细线
0.2 5 0.3 5
0.25 0.35
0.13 0.18
0.5
0.7 1.0 1.4 2.0
37
举例：间隔相等的链式尺寸的简化 标注
38
举例：正方形尺寸的简化标注
× 25
39
举例：对称图形的简化标注
40
举例：如镀（涂）前、后有要求时 需注出，不注出时表示镀（涂）前
41
举例：表示退刀槽的简化画法
42
同心圆的简化标注
真实尺寸的标注：尺 寸下方加划粗实线
43
9)未定义形状边的注法(GB/T 19096-2003)列入本标准的第7章。 GB/T 19096-2003 idt ISO13715：2000，填补国内空白标准。 边：两表面的交线。有外部边和内部边之分。 未定义形状边:是指没有定义形状的边。外部边有毛刺和侧凹两 种状态，内部边有过渡状态和侧凹两种状态，见图例21、22
本标准与旧标准相比主要有以下几点变动: 1)改变弧长的注法(见图例13)
2) 倒角注法新规定：
45°倒角的注法: 1×45°→C1
非45°倒角标注. (见图例14)
图例13
27
45°倒角注法 图例14
非45°倒角注法
3)旧标准用“均布”，本 标准用英文缩写字母EQS表 示(见图例15) 图例15
28
GB/T16675.2-1996 技术制图 简化表示法 第2 部分：尺寸注法 GB/T4458.5-2003 机械制图 尺寸公差与 配合注法
___
GB/T131-1983 机械制图 表面粗糙度 符号、代号及其注法
GB/T15754-1995 GB/T131-1993
技术制图 圆锥的尺寸和公 差注法
机械制图 表面粗糙度符 号、代号及其注法
四 图形 符号
GB/T44601984
机械制图 简图符号
机构运动
GB/T4460-1984
机械制图 简图符号
机构运动
1个
4个
8
1. GB/T 4457.4-2002 《机械制图 图样画法 图线》
本标准与GB/T17450-1998《技术制图 图线》共同取 代了GB/T 4457.4-1984《机械制图 图线》； 本标准实施日期2003-04-01。 本标准与旧标准主要变动如下:
模样分型线是指借助模型、 模具制作的铸造及锻件上 的分型线
图例3
1.3.4 粗虚线:允许表面处理的表示线(见图例4)
图例4
12
1.3.5 粗点画线:限定范围表示线(见图例5、6)
图例5 图例6
13
1.3.6 双折线画法按国际通用画法（见下图左)
注：表示断开线可用双折线（见图例2）,也可用波浪线 及双点画线，如下图右
22
识别符号
23
识别符号
24
第一角、第三角画法比较
第一角画法
第三角画法
25
3）改变了斜视图的标注方法规定（启用了旋转符号）： 字母标在旋转箭头方向所指侧，如标注角度（也可不标 注）紧跟在字母后面。见图例12。
图例12
26
3.
GB/T4458.4-2003 机械制图 尺寸注法
本标准与GB/T 16675.2-1996《技术制图 简化表示法 第2部分: 尺寸注 法 》共同取代了GB/T 4458.4-1984《机械制图 尺寸注法》。 本标准实施日期2003-12-01
6
4个
6个
续表1
85年实施的《机械制图》国家标准与现行国家标准对照表 1985起实施的国家标准
现行标准编 号
现行标准名称
分 类
标准编号
GB/T4459.1-1984
标准名称
三 、
特 殊 表 示 法
机械制图 螺纹及螺纹 GB/T4459.1-1995 机械制图 螺纹及螺纹 紧固件表示法 紧固件画法 GB/T4459.2-1984 机械制图 齿轮画法 GB/T4459.2-2003 机械制图 齿轮表示法
14
1.3.7 细点画线用于剖切线（图例7）
图例7
图例8
பைடு நூலகம்
1.3.8 细双点画线用于轨迹线（图例8）
15
2. GB/T 4458.1-2002 机械制图 图样画法 视图 本标准与GB/T 17451-1998《技术制图 图样画法 视 图》共同部分取代了GB/T 4458.1-1984《机械制图 图样 画法》，前者是基础，后者是专门对机械制图方面增加的 补充。 本标准实施日期2003-04-01 本标准中：视图分为基本视图、向视图、 斜视图、局部 视图 旧标准中：视图分为基本视图、旋转视图、斜视图、局部 视图 从表面上看新旧标准区别是增加了向视图，取消了旋转视 图，其实实际上在标准修订过程中有更深一层的含义。
0.5
0.7 1.0 1.4 2.0
0.25
0.35 0.5 0.7 1.0
10
1.3 线型应用(主要是与84年标准改动处) 1.3.1 细实线:用于过渡线和折弯线 (见图例1）
图例1
图例2
1.3.2 粗实线:用于滚花、沟槽等网状结构(见图例2)
11
1.3.3 粗实线:明确规定模样分型线用粗实线，见图例3
符号元 素 外部边
符号元素的含义
含 义 内部边
＋
－ ±
允许毛刺
不允许侧凹 需要侧凹 不允许毛刺 允许毛刺和侧凹
允许过渡状态
不允许侧凹 需要侧凹 不允许过渡状态 允许侧凹或过渡状态
46
4. GB/T4458.6-2002 机械制图 图样画法 剖视图和断面图
二 基 本 表 示 法 GB/T4458.1-1984 机械制图 图样画 法
技术制图 图样画法 视图
机械制图 图样画法 视图 技术制图 图样画法 和断面图 剖视图
GB/T17452-1998 GB/T1758.6-2002 GB/T16675.1-1996
机械制图 图样画法 剖视图 和断面图 技术制图 简化表示法 第1 部分：图样画法
2
机械制图与技术制图关系
现在执行的机械制图标准中有一部分为技术制图，技 术制图和机械制图两种标准的关系是：前者是统一的 通则性的其本规定（包括多个专业的制图），后者是 在前者基础上就机械制图作出的必要的、技术性的具 体补充，因此在机械制图中相应的两类标准应同时贯 彻执行。 常用机械制图标准参见表1。
