通讯服务器操作说明
MGLJ-800V型通讯服务器用户手册
我们将为您提供相应的服务。
技术支持电话：0756-3395398 传真：0756-3395500
目录
1
产品简介…………………………………………………………………………………1
2
产品型号…………………………………………………………………………………1
3
通讯服务器面板指示灯状态说明………………………………………………………2
SI+
SI-
5
图 4-12 主备机握手信号接线
WLD[K]-JY-605-2014
MGLJ-800V 通讯服务器(硬件 V2.00)用户手册
4.2.8. 电源接线方式 电源通过端子接入装置。电源可以是交流、也可以是直流。交流（AC）电压范围是 85～
264V， 直流（DC）电压范围是 110～370V。 交流接入将 L，N 分别接入“工作电源+”，“工作电源-”。如果是直流接入，直流的正，
4. 接线 4.1. 接线端子
4.1.1. 电源接线端子
MGLJ-800V 通 讯 服 务 器 工 作 电 源 采 用接线端子如右图所示：
工作电源+工作电源- 工作电源地 123456
4.1.2. 网络接口 MGLJ-800V 通讯服务器有四路 10M/100M 自适应以太网口，接口采
用标准 RJ45 接口，如右图所示： 4.1.3. 通讯端子
4.1.3 通讯端子…………………………………………………………………………………3 4.1.4 调试口……………………………………………………………………………………3 4.2 接线方式…………………………………………………………………………………4 4.2.1 COM1～COM4 的连接方式 ………………………………………………………………4 4.2.2 COM5～COM10 的连接方式………………………………………………………………4 4.2.3 COM11(调试口)连接方式 ………………………………………………………………4 4.2.4 RS232/RS485 转换设置…………………………………………………………………5 4.2.5 CAN1、CAN2 的连接方式……………………………………… ………………………5 4.2.6 以太网口的连接方式……………………………………………………………………5 4.2.7 电源接线方式……………………………………………………………………………6 附录一 外形尺寸及开孔尺寸图…………………………………………………………………7 附录二 面板及后背端子图………………………………………………………………………8
TITANS 通讯规约服务器 说明书
通讯规约服务器使用说明书(Vision 1.0)泰坦科技股份有限公司二零零六年十一月项目名称：通讯规约服务器用户手册开发小组：通讯规约服务器研发小组拟制：赵伟杰日期：2006年11月审核：日期：审核意见：批准：日期：修订记录日期修订版本描述作者2006年11月20日 1.0 初始版本赵伟杰目录1 概述 (4)1.1 应用范围 (4)1.2 主要配置 (4)1.3 性能特点 (4)2 硬件原理及使用说明 (4)2.1 装置整体结构 (4)2.2 装置通讯接口 (7)3 软件使用说明 (9)3.1 建立调试环境 (9)3.2 配置各通道通讯参数文件 (10)3.3 下载配置参数 (14)4 调试方法 (16)4.1 物理通道测试 (16)4.2 报文监视 (17)5 附件 (20)5.1 CDT规约扩展 (20)5.2 泰坦电源监控终端配置表 (24)1 概述1.1 应用范围本系统主要应用于35K 伏以上变电站的远动通讯，作为变电站的通讯网关，连接继电保护、测控装置和变电站后台，以及运动系统向调度转发数据；同时用于变电站内直流电源系统监控终端的规约转发。
1.2 主要配置TA2000-TX 通讯规约服务器配置为：共13个通讯通道：其中8个 RS-485通道、4个RS-232通道、1个10/100Mbps 以太网通道。
1.3 性能特点1、 技术先进：采用基于ARM 的嵌入式开发平台；2、 可靠、稳定：采用Linux 内核作为基础平台，实现多任务开发；3、 速度高、CPU 速度可以达到203Mzh 以上；4、 低功耗；只有5w 以内的功率；5、 多种通讯方式（RS232、RS485、以太网）；6、 配置方面；每个通道都可以采用不同的通讯规约；2 硬件原理及使用说明2.1 装置整体结构图2.1.1 总原理图(1) 原理说明l 上行通道采用RS-232或LAN ； l 下行通道采用RS-232\RS-485;l 变电站内作为远动装置使用下行通道采用RS-485/RS-232,连接变电站内的继电保护装置、测控装置以及支流电源系统的测控装置；上行通道采用RS-232或以太网接口上送到调度中心或集控站；图 1 变电站应用 图2 直流电源应用 (2) TA2000-TXJ-A 面板图图2.1.1TA2000-TXJ-A前面面板图2.1.2 TA2000-TXJ-A背面面板(3)TA2000-TXJ-B面板图图2.1.2 TA2000-TXJ-B背面面板2.2 装置通讯接口1)TA2000-TXJ-A通讯接口l P1到P4串口DB9公接头（RS-232）连接l P5到P12串口DB9公接头（RS-485）连接针RS-232 RS-4851 DATA+2 RXD DATA-3 TXD4 GND GND56 -789l以太网RJ45连接器针信号1 ETx+2 ETx-3 ERx+456 ERx-78图2.2.3 以太网RJ45针描述l电源连接交流：85V – 265V；直流：100V – 310V;2)TA2000-TXJ-B型通讯接口l串口RJ45连接器TA2000-TX-A 型：通道口P1到P5采用RJ45连接器；TA2000-TX-B 型：通道口P1到P8采用RJ45连接器，RJ45针的描述如下表：针RS-232 RS-442 RS-4851 DSR2 RTS TXD+3 GND GND GND4 TXD TXD-5 RXD RXD+ DATA+6 DCD RXD- DATA-7 CTS8 DTR图2.2.1 串口 RJ45针描述l 以太网RJ45连接器针 信号 1 ETx+ 2 ETx- 3 ERx+ 4 5 6 ERx- 7 8图2.2.2 以太网RJ45针描述l 电源连接端子采用12至48伏直流电源； 3 软件使用说明3.1 建立调试环境1) 将通讯管理机与调试计算机通过网络连接（对等双交线即可）；正负地2) 设置调试计算机和通讯管理机的IP 地址，使其在同一个网段上；调试计算机IP ： 192。
康海时代NC900产品说明书
康海时代NC900 系列串口服务器康海时代NC900串口服务器是一种面向高端客户开发的串口联网通讯的产品，通过它用户可以在Internet中的任意位置访问串口终端，实现串口设备数据传输应用扩展功能。
康海时代采用真实双网口设计，有两个独立ip地址，可以支持两个网段的主机对设备进行管理，数据通讯等。
康海时代NC900支持多种应用模式，其中支持TCP 服务器模式，TCP客户端模式，UDP模式，对联模式，反向终端模式，允许用户软件通过标准网络应用程序接口（winsock BSD sockets）访问串口设备，支持实串口模式的COM、TTY驱动，传统应用软件采用com口通讯，无需做任何改动，这些产品特性能够保护用户软件低成本投资的同时，还能为用户提供更灵活的应用环境。
康海时代NC900支持动态主机配置协议(DHCP)，用户可以通过网页浏览器或者telnet方式快速配置IP地址，另外用户也可以使用产品配套的windows管理软件（ComHigher Utility）快速管理串口服务器，还能实时对串口服务器运行状态进行管理和检测。
康海时代NC900串口服务器设计融合多种创新，真正成为串口服务器行业中的高端品牌。
NC900系列串口通讯服务器NC900系列串口服务器选型指南NC901系列NC901ANC901DNC901BNC902系列NC902NC902-2MDNC902+NC908系列NC908NC908-8MDNC916系列NC916NC916-16MNC932系列NC932NC932-32MNC901系列串口服务器特点提供2个10/100M 自适应网口，并且支持MDI,MDI-X 自适应功能 单串口服务器采用ARM9 平台，嵌入式LINUX 操作系统，性能稳定可靠 提供丰富的工作模式实现串口设备立即联网功能 支持Real Com/TTY 驱动，完全兼容原有应用软件具有TCP Server 、TCP Client 和UDP 等通用透明传输模式 支持串口服务器直接对联模式和反向终端模式 可通过网页浏览器或TELNET 终端进行配置管理 附带Windows 平台下的管理软件，提供强大管理功能可自由选择串口类型每个串口带有15KV ESD浪涌保护串口通信速率最高可达460.8KbpsRJ45(Female)线序管脚定义技术参数RS-232 RS-422/485 RS-232/422/485软件操作模式Real Port,TCP server, TCP client, UDP, Pair Slave/Master,Reverse Telnet操作系统Windows 98/ME/NT/2000/XP/2003/Win 7NC902系列串口服务器特点提供2个10/100M自适应网口，并且支持MDI,MDI-X自适应功能2口串口服务器采用ARM9 平台，嵌入式LINUX操作系统，性能稳定可靠提供丰富的工作模式实现串口设备立即联网功能支持Real Com/TTY驱动，完全兼容原有软件系统具有TCP Server、TCP Client和UDP等通用透明传输模式支持串口服务器直接对联模式和反向终端模式可通过网页浏览器或TELNET终端进行配置管理附带Windows平台下的管理软件，提供强大管理功能可自由选择串口类型每个串口带有15KV ESD浪涌保护串口通信速率最高可达460.8Kbps技术参数RS-232RS-422/485RS-232/422/485软件操作模式Real Port,TCP server, TCP client, UDP, Pair Slave/Master, Reverse Telnet操作系统Windows 98/ME/NT/2000/XP/2003/Win7NC908系列串口服务器特点8口机架式串口服务器提供2个10/100M自适应网口，并且支持MDI,MDI-X自适应功能采用ARM9 平台，嵌入式LINUX操作系统，性能稳定可靠提供丰富的工作模式实现串口设备立即联网功能支持Real Com/TTY驱动，完全兼容原有应用软件具有TCP Server、TCP Client和UDP等通用透明传输模式支持串口服务器直接对联模式和反向终端模式可通过网页浏览器或Telnet终端进行配置管理附带Windows平台下的管理软件，提供强大管理功能可自由选择串口类型每个串口带有15KV ESD浪涌保护串口通信速率最高可达460.8Kbps尺寸RJ45串口线序管脚定义技术参数RS-232RS-422/485软件操作系统Windows 98/ME/NT/2000/XP/2003/Win7配置方式Web browser, Telnet Console ,Windows UtilityNC916系列串口服务器特点16口机架式串口服务器提供2个10/100M自适应网口，并且支持MDI,MDI-X自适应功能采用ARM9 平台，嵌入式LINUX操作系统，性能稳定可靠提供丰富的工作模式实现串口设备立即联网功能支持Real Com/TTY驱动，完全兼容原有应用软件具有TCP Server、TCP Client和UDP等通用透明传输模式支持串口服务器直接对联模式和反向终端模式可通过网页浏览器或Telnet终端进行配置管理附带Windows平台下的管理软件，提供强大管理功能可自由选择串口类型每个串口带有15KV ESD浪涌保护串口通信速率最高可达460.8Kbps尺寸RJ45 串口线序管脚定义技术参数协议DHCP、Telnet、TCP、UDP、IP、SMTP操作模式Real Port,TCP server, TCP client, UDP, Pair Slave/Master, Reverse TelnetNC932系列串口服务器特点32口机架式串口服务器提供2个10/100M自适应网口，并且支持MDI,MDI-X自适应功能采用ARM9 平台，嵌入式LINUX操作系统，性能稳定可靠提供丰富的工作模式实现串口设备立即联网功能支持Real Com/TTY驱动，完全兼容原有应用软件具有TCP Server、TCP Client和UDP等通用透明传输模式支持串口服务器直接对联模式和反向终端模式可通过网页浏览器或Telnet终端进行配置管理附带Windows平台下的管理软件，提供强大管理功能可自由选择串口类型每个串口带有15KV ESD浪涌保护串口通信速率最高可达460.8Kbps尺寸RJ45 串口线序管脚定义技术参数RS-232RS-422/485接口速率10/100M支持MDI,MDI-X自适应功能网口保护2KV 隔离保护。
SerialCom服务器快速安装手册
一、概述欢迎使用本公司NCS系列串口通讯服务器以前，有很多设备需要我们亲临现场去操作、去监控，并且这些设备可能由不同的操作系统控制，也许每台设备都需要一台PC来支持。
现在，随着以太网和互联网等网络架构在被广泛的应用，串口通讯已成为自动化系统通讯的主流。
通过TCP/IP和以太网，利用通讯服务器可以使原本不具备网络功能的设备立即连接到网络中供您操作。
同时使这些设备能够利用不同的主机资源，为您节省大量的成本，尽享网络给您带来的无比优越。
二、安装及设置本章内容仅包括在Windows下如何映射串口功能以及和进入和设置串口通讯服务器等内容。
更详细说明请参考驱动光盘中的内容。
Windows下软件的安装与设置1.串口映射程序安装（1）运行光盘中的setup4.2.4（2）点击 <Next>您可根据自己需要选择安装目录的位置或使用安装程序默认的安装目录（3）点击 <Next>（4）．再点击《Install》（5）．再点击《Finish》安装完成2.串口的映射（1）打开<我的电脑>点击<控制面板>并双击 COM port over TCP/IP后出现如下内容（2）双击所对应的COM端口并配置相应参数。
[COM port]：指Windows操作系统所能使用的COM口的资源。
[Device IP address]：指串口通讯服务器的IP地址。
[Device Port]：指所要映射的串口通讯服务器的串口数。
[keeplive]：指串口存活时间。
[Status Report]：指状态报告。
（3）也可以一次配置所有COM端口的相应参数。
（4）点击OK注：在WindowsNT/Windows2000/WindowsXP/Windows2003下映射COM口可以在串口服务器离线的状况下进行安装映射。
UNIX主机上软件的安装步骤如下：光盘安装# mount /dev/cd0/mnt# cd /mnt/drivers/unix# tar xvf fx_ttyd.tar软盘安装，在DOS或者WINDOWS下把FX_TTYD.TAR拷贝到软盘里，然后在UNIX下安装。
PRM操作手册

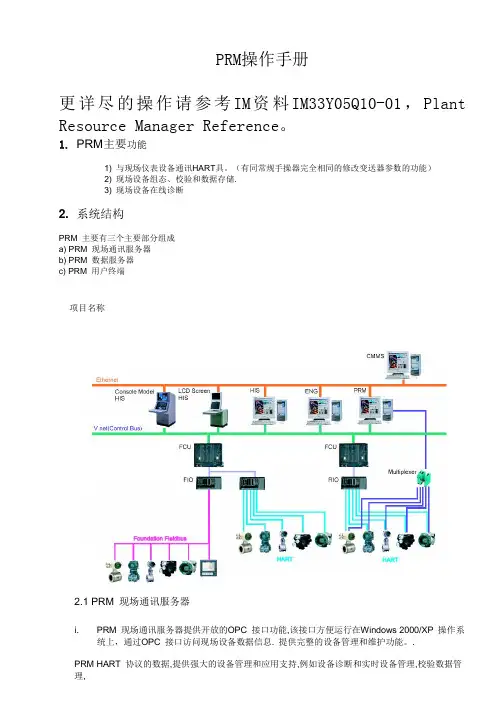

PRM 操作手册更详尽的操作请参考IM 资料IM33Y05Q10-01，Plant Resource Manager Reference 。
1. PRM 主要功能1) 与现场仪表设备通讯HART 具。
（有同常规手操器完全相同的修改变送器参数的功能） 2) 现场设备组态、校验和数据存储. 3) 现场设备在线诊断2. 系统结构PRM 主要有三个主要部分组成 a) PRM 现场通讯服务器 b) PRM 数据服务器 c) PRM 用户终端2.1 PRM 现场通讯服务器i.PRM 现场通讯服务器提供开放的OPC 接口功能,该接口方便运行在Windows 2000/XP 操作系统上，通过OPC 接口访问现场设备数据信息. 提供完整的设备管理和维护功能。
.PRM HART 协议的数据,提供强大的设备管理和应用支持,例如设备诊断和实时设备管理,校验数据管理,项目名称PRM 支持Windows 2000/XP/2003 操作系统,在PRM通讯服务器中安装V net接口卡（VI701/VF701），直接连接到DCS的V-net总线。
ii.PRM 数据库服务器PRM 数据库服务器安装流行的Oracle10G (10.1.0).和Oracle 9i 数据库或更新得版本,过程设备参数和维护记录保存在Oracle 数据库中,PRM 一天24 小时连续监视和自动地采集现场设备原始信息、实时运行参数和状态( 例如:报警).并实时存储在Oracle 数据库中.这样,用户可以在PRM 计算机终端上监视现场设备的操作状态.并对现场设备进行远程维护.横河公司的设备管理软件(PRM) 可以直接提供与工厂ERP 或工厂设备维护系统CMMS 的通讯接口.F i e l d E q u i p m e n t,F i e l d I n s t r u m e n t a t i o nE R P,S C MP r o c e s s C o n t r o l S y s t e m(C E N T U M C S3000)A d v a n c e d P r o c e s s C o n t r o l(E x a s m o c,E x a c o a s t,e t c.)A d v a n c e d O p e r a t i o n A s s i s t a n c e(E x a p l o g,E x a p i l o t,e t c.)P r o c e s s I n f o r m a t i o nM a n a g e m e n t S y s t e m(E x a q u a n t u m)P r o d u c t i o n M a n a g e m e n t M E SS a f e t y M a n a g e m e n t S y s t e m(P r o s a f e) P r o d u c t i o n C o n t r o l项目名称域号+站号域号+站号O p t i m i z a t i o n(V i s a,O m e g L a n d,e t c.)Enterprise Asset Management (EAM)Computerized Maintenance Management Systems (CMMS)FieldInstrumentRotating andReciprocatingEquipmentOtherEquipmentF i e l d I n s t r u m e n t F i e l dE q u i p m e n tPump TurbineCompressor MotorGenerator Plant Asset Management (PAS) / Condition Monitoring (CM) Transmitter Actuator AnalyzeFocus on Field InstrumentPRM has Field Communicationfor Field Instrument.iii. PRM 用户终端工厂设备资源管理系统(PRM)的用户终端采用Oracle server/client 方式,PRM 用户终端(Client) 提供基于Windows 操作系统的友好操作环境.支持类同于“Navigator”浏览器的窗口进行设备管理和查询.支持数字现场设备网络的连接,例如HART.3. 工厂资源管理系统的功能3.1 PRM 基本操作：客户端登录 在安装有PRM 客户端的机器上，从开始菜单上选择[Yokogawa PRM]并运行[Plant Resource Manager] 登录窗口显示如下：输入你的用户名及密码登录进PRM 系统。
HighTek HK-8101F串口服务器使用说明书
HighTek HK-8101F 串口服务器使用说明第一章：1口系列串口服务器概述a）产品介绍1口系列串口通讯服务器，也叫终端服务器或串行服务器，是异步串行口RS232/485/422和以太网之间的一个转换器。
是一个带有CPU和嵌入式OS及完整TCP/IP 协议栈的独立智能设备。
完成RS232/485/422和以太网之间的数据双向透明传输，可以让RS232/485/422串口设备立即联接网络。
产品特点：支持代理服务器，可以通过Internet传输数据。
提供数据双向透明传输，实现串口转TCP/IP功能，用户不需要对原有系统做任何修改。
内部集成ARP，IP，TCP，ICMP，SOCKET，UDP等协议。
所有程序提供中文界面，有设置向导，易于操作。
1口系列串口服务器出厂IP地址192.168.0.233子网掩码255.255.255.0b）主要特性1、硬件特性☆中文菜单配置界面,操作模式丰富，满足不同行业的应用；☆提供Windows虚拟COM驱动软件；☆具有1个串行端口，可以连接终端、Modem、条码机、收款机、ISDN、终端适配器、串行打印机以及PC机等各种串行设备，可以实现远程控制功能；☆具有Reset键，按5秒左右恢复出厂设置；☆具有10/100M自适应以太网端口；☆每个串口都提供了完整的信号，包括RXD,TXD,RTS,CTS,GND；☆CPU32位嵌入式25MHz，整体性能强；2、软件特性★支持IP、ICMP、UDP、TCP等协议★支持Windows扩展串口模式齐全的基于Windows平台下的扩展串口（com）驱动，并提供简洁易用的Windows平台下的管理程序，在Windows平台下可驱动最多达256个串口。
在这种模式下，1口系列串口服务器的各串口可以映射成Window主机的本地COM口。
这意味着使用这些串口就如同使用主机上的本地COM口，同时也代表所有应用在原有串口设备上的现有软件或通信模块皆无需修改就可以直接使用。
ABBPLCOPC通讯操作指导
ABBPLCOPC通讯操作指导一、简介ABB PLC（可编程逻辑控制器）是一种用于工业自动化控制系统的设备，它负责监测和控制生产流程。
OPC（OLE for Process Control，过程控制对象链接和嵌入技术）是一种用于实现设备和系统之间通信的标准协议。
在ABB PLC中使用OPC能够实现与其他设备和系统之间的数据交换。
二、准备工作1.硬件准备：确保已经连接好适当的通讯线缆和设备，例如以太网线或串口线。
同时确保OPC服务器已经正确安装。
2.软件准备：确认ABBPLC已经正确安装并且运行，同时确保OPC客户端软件已经正确安装。
三、配置OPC服务器1.打开ABBPLC的配置工具，进入通讯配置模式。
2.在通讯配置模式中，选择OPC服务器并进行配置。
设置好OPC服务器的IP地址和端口号。
3.配置好OPC服务器后保存并退出配置工具。
四、配置OPC客户端1.打开OPC客户端软件，进入配置模式。
2.在配置模式中，添加ABBPLC的OPC服务器。
输入OPC服务器的IP 地址和端口号。
3.配置好OPC服务器后保存并退出配置模式。
五、建立通讯连接1.在OPC客户端软件中，查找ABBPLC的OPC服务器。
2.确认连接状态为正常，然后打开通讯连接。
六、数据交换七、监控和调试2.如果遇到通讯故障或数据错误，可以使用调试工具来诊断和解决问题。
八、注意事项1.确保ABBPLC的IP地址和端口号与OPC服务器的配置相匹配。
2.确保OPC客户端软件和OPC服务器支持的通讯协议相匹配。
3.在配置和使用过程中遵循安全规范，谨防数据泄露和未授权访问。
4.定期进行系统维护和更新，确保系统的稳定性和安全性。
总结：本文介绍了ABBPLCOPC通讯的操作指导，主要包括准备工作、配置OPC服务器和OPC客户端、建立通讯连接、数据交换、监控和调试等步骤。
正确使用OPC能够实现ABBPLC与其他设备和系统之间的数据交换，提高生产控制系统的效率和可靠性。
中兴通讯 ZXMVC8900（V3.30）智能视讯服务器说明书
ZXMVC8900（V3.30）智能视讯服务器用户手册中兴通讯股份有限公司ZXMVC8900（V3.30）智能视讯服务器用户手册资料版本 20080508-R1.0产品版本V3.30策划中兴通讯学院文档开发部编著冉颖效新歌审核南虹田智平* * * *中兴通讯股份有限公司地址：深圳市高新技术产业园科技南路中兴通讯大厦邮编：518057技术支持网站：客户支持中心热线：（0755）26770800 800-830-1118传真：（0755）26770801E-mail：doc@* * * *编号：Sjzl20081490声明本资料著作权属中兴通讯股份有限公司所有。
未经著作权人书面许可，任何单位或个人不得以任何方式摘录、复制或翻译。
侵权必究。
和是中兴通讯股份有限公司的注册商标。
中兴通讯产品的名称和标志是中兴通讯的专有标志或注册商标。
在本手册中提及的其他产品或公司的名称可能是其各自所有者的商标或商名。
在未经中兴通讯或第三方商标或商名所有者事先书面同意的情况下，本手册不以任何方式授予阅读者任何使用本手册上出现的任何标记的许可或权利。
本产品符合关于环境保护和人身安全方面的设计要求，产品的存放、使用和弃置应遵照产品手册、相关合同或相关国法律、法规的要求进行。
由于产品和技术的不断更新、完善，本资料中的内容可能与实际产品不完全相符，敬请谅解。
如需查询产品的更新情况，请联系当地办事处。
若需了解最新的资料信息，请访问网站FAX ：0755-********意见反馈表为提高中兴通讯用户资料的质量，更好地为您服务，希望您在百忙之中提出您的建议和意见，并请传真至：0755-********，或邮寄至：深圳市高新技术产业园科技南路中兴通讯大厦中兴通讯学院文档开发部收，邮编：518057，邮箱：doc@ 。
对于有价值的建议和意见，我们将给予奖励。
资料名称 ZXMVC8900（V3.30）智能视讯服务器用户手册产品版本 V3.30资料版本 20080508-R1.0 您单位安装该设备的时间为了能够及时与您联系，请填写以下有关您的信息姓名单位名称 邮编单位地址 电话E-mail好 较好 一般 较差 差 总体满意工作指导查阅方便 内容正确内容完整结构合理图表说明您对本资料的评价 通俗易懂详细说明 内容结构内容详细内容深度 表达简洁增加图形增加实例增加FAQ您对本资料的改进建议 其 他您对中兴通讯用户资料的其他建议前言手册说明本手册适用于ZXMS80（V2.03）多媒体业务管理系统（以下简称“ZXMS80（V2.03）”），作为ZXMVC8900（V3.30）智能视讯服务器（以下简称“ZXMVC8900”）的用户手册。
CT1150 4串口通讯管理服务器产品说明书V1.0
CT1150 4串口通讯管理服务器产品说明书一、产品概述CT1150 4串口通讯管理服务器是实现PCS1800分布式控制系统接入第三方设备的一种网关设备，满足系统网络对第三方带Modbus-RTU协议的控制器、通用I/O、智能仪表等的协议转换、数据的实时采集、控制、集中管理等功能。
它采用目前工业控制系统成熟的技术平台：嵌入式高性能处理器及嵌入式操作系统、智能通讯冗余技术、现场总线技术、端口保护技术等，具有功能强大、运行稳定、可靠性高等特点。
CT1150 4串口通讯管理服务器支持标准的DIN型导轨安装，提供4路RS-485串行接口实现外部设备接入，2个以太网接口实现SNet A、B网络冗余接入到PCS1800系统。
系统网络图二、性能指标三、产品特点1、高性能工业级嵌入式处理器，能够胜任高强度的通讯数据处理任务；2、实时多任务操作系统，为系统运行提供实时、可靠的平台；3、多功能、冗余以太网接口，为系统提供冗余、多操作站以及符合TCP协议智能设备的连接；4、多层网络结构，高效通讯处理机制。
真正意义上的多层网络架构设计使得不同网络层次上的设备同步运行，分线程的自主的通讯轮询处理机制，为整个系统的实时性提供了坚实的基础；5、串行端口参数灵活组态。
串行端口的数量、类型、地址、波特率、协议等通讯参数可通过管理软件进行组态和设定；6、串行端口静电、浪涌保护。
为系统对环境的适应性提供了保障；7、双路24V直流电源输入，方便用户灵活使用；8、安装方便，标准的DIN导轨安装。
四、外形说明外形设计为DIN导轨安装结构，其外形图如下：①双路24VDC电源输入端口②接地螺丝③PW1、PW2为24V电源指示灯，SF为系统故障指示灯④系统网络接口（SNet1、SNet2，100M以太网）⑤RS-485串行端口（COM1、COM2、COM3、COM4）五、端口定义7.1、串口定义六、外形尺寸七、组态功能1、先通过SNet网线将CT1150接入系统网络，CT11150的网络IP根据工程站号来设置的。
CITECT与OPC服务器通讯配置说明
CITECT与OPC服务器通讯配置说明
一、修改OPC接口标准
CITECT安装后，默认遵守OPC1.0标准，修改为OPC2.0标准，可以通过两种途径修改：
➢在C:\Windows\citect.ini中，尾末加入以下两行字符：
[OPC]
UseOPC2=1
➢在CITECT帮助手册中，找到OPC Driver Specific Parameters页，修改[OPC]UseOPC2参数值。
二、添加OPC设备
向I/O Device中添加OPC类型设备，在Address中输入OPC服务器的ProgID，例如统一监控平台的OPC服务器为SiUMP.OPCServer，此时默认连接本机指定ProgID的OPC服务器。
连接远程OPC服务器，在上图编辑框中，按F2键，弹出扩展属性编辑框，如下图所示：
选择Linked为TRUE，DataBaseType为OPC，然后点击Browse按钮，弹出远程OPC服务器自动搜索对话框，如下图所示：
在Machine Name中输入目标主机的IP，点击Connect，将弹出该主机上可用的OPC服务器的ProgID列表。
(若点击Connect后，报“未注册的字符类型”，原因一般为目标主机未安装OPC基础环境安装包，以及未启动OPCEnum服务)。
选择指定的OPC服务器后，点OK即可。
注意，要实现CITECT与OPC服务器的远程通讯，必须在两台机器上都进行DCOM权限配置，即保证CITECT所在机器与OPC服务器通过DCOM 均能访问到对方。
可以通过DMConfig的远程主机连接来检测。
中兴通讯Netnumen网管基本操作简述
故障诊断与处理流程
查看告警信息
在网管界面查看当前告警和历史告警 信息，了解故障现象和影响范围。
定位故障点
通过分析告警信息和相关性能数据， 定位故障发生的具体网元和接口。
处理故障
根据故障类型和具体情况，采取相应 的处理措施，如重启设备、更换硬件、 调整配置等。
验证处理结果
在处理完成后，验证故障是否已解决， 相关性能和告警信息是否正常。
网管系统功能
包括故障管理、配置管理、性能管理 、安全管理和计费管理等。
中兴通讯netnumen网管简介
netnumen网管是中兴通讯自主研发 的一款网络管理系统，支持多种设备 和网络协议的统一管理。
netnumen网管提供全面的网络管理 功能，包括设备接入、拓扑发现、故 障定位、性能监控等。
系统架构与组成部分
安装操作系统
在服务器上安装所选的操作系统，并 进行必要的配置，如设置网络参数、 安装必要的补丁等。
01
02
运行安装程序
将下载的NetNumen网管系统安装文 件拷贝到服务器上，并运行安装程序。
03
选择安装类型
根据实际需求选择合适的安装类型， 如典型安装、自定义安装等。
完成安装
按照安装向导的提示完成安装过程， 包括设置用户名和密码、选择语言等。
户快速定位并解决问题。
告警清除
当故障得到解决后，用户需 要在网管系统中手动清除告 警，确保系统状态恢复正常 。
告警统计和报表生成
告警统计
NetNumen网管系统提供强大的告警统计功能，支持按照设备、告警类型、告 警级别等多维度进行统计，帮助用户全面了解网络设备的告警情况。
报表生成
系统支持定期生成告警统计报表，包括告警数量、处理时长、故 障分布等关键指标，为用户提供全面的网络设备运行分析报告。
浪潮英信服务器SA5112M4 NF5170M4用户手册说明书
出厂时的默认值，不要随意改变参数设置。 ④使用随机驱动程序或浪潮官网提供的驱动程序，如果使用非浪潮驱动程序，可能会引
起兼容性问题并影响产品的正常使用，对此浪潮将不承担任何责任或义务。浪潮将不 会对在使用我们的产品之前、期间或之后发生的任何损害负责，包括并不限于利益损 失、信息丢失、业务中断、人身伤害，或其他任何间接损失。
② Before disassembling the server’s components, please be sure to disconnect all the power cords connected to the server.
③ BIOS and BMC setup is significant to the configuration of your server. If there are no special requirements, you are suggested to use the default value and not alter the parameter settings arbitrarily.
④ Por favor, utilice los controladores que viene junto con el servidor o los que descarga por la página web oficial de Inspur. Si usa los controladores no de Inspur, puede causar problemas de compatibilidad y afectar el uso normal del producto. En este caso, Inspur no asumirá ninguna responsabilidad u obligación. Inspur no encarga las responsabilidades de ningún daño causado antes, durante o después del uso de nuestros productos, incluyendo, sin limitarse a pérdida de beneficios, pérdida de información, interrupción del negocio, lesiones personales o cualquier otra pérdida indirecta.
NPORT5610串口服务器使用说明
NPORT5610串口服务器使用说明NPORT5610串口服务器是一种能够将串口设备连接到网络的设备。
它提供了一种简单和可靠的方法来远程访问和管理串口设备，并实现了串口设备的自动化控制和监控。
下面将详细介绍NPORT5610串口服务器的使用说明，包括设备的设置和配置、基本操作和常见问题解答。
1.设备的设置和配置：a.硬件安装：将NPORT5610串口服务器插入到电源插座，并使用一个以太网电缆将其与网络连接起来。
b. IP 地址设置：通过串口或以太网口（Telnet 或基于 Web 的界面）连接到 NPORT 5610，然后使用设备的默认 IP 地址登录到设备管理界面。
在界面中，您可以设置设备的 IP 地址、子网掩码和网关地址。
c.串口设置：在设备管理界面中，您可以配置每个串口的参数，如波特率、数据位、停止位和奇偶校验位。
还可以选择是启用流控制、启用XON/XOFF流控制还是启用DSR/CTS流控制。
d.访问控制设置：在设备管理界面中，您可以设置访问控制列表，限制哪些IP地址可以访问NPORT5610。
这有助于保护设备免受未经授权的访问。
2.基本操作：a.连接到串口设备：使用一个串口线连接NPORT5610的串口端口和目标串口设备。
确保串口线的接口与目标设备的接口类型匹配。
b.连接到网络：将NPORT5610插入到电源插座，并使用一个以太网电缆将其连接到网络中的一个可用端口。
c. 远程访问和管理：在电脑上打开一个终端软件（如 Tera Term、PuTTY等），通过指定 NPORT 5610 的 IP 地址和串口设置进行远程访问和管理。
3.常见问题解答：a.无法连接到设备：确保NPORT5610的电源和网络连接正常，并检查IP地址、子网掩码和网关地址的设置是否正确。
b.串口通讯故障：如果无法与目标串口设备进行通讯，请检查串口设备的设置是否正确，并确保串口线的接口匹配。
c.访问控制配置：如果希望限制特定IP地址访问设备，请确保设置了正确的访问控制列表，并且IP地址没有被阻止。
映翰通 InPortal3012 现场门户通讯服务器 说明书
InPortal3012现场门户通讯服务器产品简介InPortal3012（以下简称IP3012）是映翰通车载智慧Wi-Fi应用开发的高性能现场门户通讯服务器，与火虹云智慧Wi-Fi运营管理平台配合，可构成完整的车载Wi-Fi运营系统解决方案，提供集中网管、内容同步、位置管理、用户管理、业务统计以及高级应用等功能。
在车辆上安装一台IP3012设备，即可实现整辆车的Wi-Fi覆盖，结合IP3012内置的Web Server功能，可为用户提供本地化的电影点播、应用下载和高速的上网服务，并可在独特的网络环境下开展移动支付、LBS服务、游戏联运等高级业务。
通过部署或租用火虹云，运营者可轻松管理数以万计的IP3012设备，随时部署新的应用，提高运营管理效率，节省运维成本。
特性和优势⏹先进的Wi-Fi技术●支持2.4GHz和5.8GHz双频同时工作，支持先进的802.11ac标准，并兼容802.11a/b/g/n。
●支持2X2 MIMO技术，速率高达1.2Gbps，满足大量用户的同时接入要求。
⏹支持高速4G接入●集成4G无线通信模组，无需外插4G Modem或上网卡，即可支持LTE接入，提供最高100Mbps的下行带宽和50Mbps的上行带宽，为用户提供高速、稳定的网络服务。
●不同型号的产品可支持TD-LTE、FDD-LTE，并向下兼容2G/3G，部分型号产品可提供多模选项，同时支持TD-LTE、FDD-LTE以及CDMA网络。
⏹GPS/北斗定位●支持GPS/北斗卫星定位，可提供车辆位置、速度、角度、轨迹等信息。
⏹强大的Portal功能●智能手机、PAD和笔记本等智能终端连接到IP3012提供的Wi-Fi热点时，可自动给用户推送指定页面，且根据设置提供用户认证和访问控制。
⏹内置Web Server服务●提供成熟可靠的Web Server（NGINX），可方便快捷地建设本地化服务网站。
●内置PHP运行环境，支持动态网页。
MGLJ-600V型通讯服务器用户手册V1.01.03
珠海万力达电气股份有限公司MGLJ-600V型通讯服务器用户手册编制：周作宏校核：审核：批准：文件编号：WLD[K]-JY-605-2008 版本：V1.01.03发布日期：2008年5月版权所有：珠海万力达电气股份有限公司注：我公司保留对此说明书修改的权利。
如果产品与说明书有不符之处，请您及时与我公司联系，我们将为您提供相应的服务。
技术支持电话：************传真：************目录1 产品简介 (1)2 产品型号 (1)3 通讯服务器面板指示灯状态说明 (2)4 接线 (3)4.1 接线端子 (3)4.1.1 电源接线端子 (3)4.1.2 网络接口 (3)4.1.3 通讯端子 (3)4.1.4 调试口 (3)4.2 接线方式 (4)4.2.1 COM1～COM8的连接方式 (4)4.2.2 COM9～COM10的连接方式 (4)4.2.3 COM11(调试口)连接方式 (4)4.2.4 RS232/RS485转换设置 (4)4.2.5 CAN1、CAN2的连接方式 (5)4.2.6 以太网口的连接方式 (5)4.2.7 电源接线方式 (5)附录一外形尺寸及开孔尺寸图 (6)附录二面板及后背端子图 (7)1.产品简介MGLJ-600V型通讯服务器作为综合自动化系统中重要的一员，起着承上启下的作用，主要实现主站(后台)与各种通讯设备之间的通讯。
除将主站下发的各种命令通过服务器下达到各种通讯设备外，同时还将通讯设备采集、检测到的各种信号传送到主站。
同时通讯服务器又是一个规约转换器（Gateway），可使用多种标准规约进行通讯，如IEC60870-5系列，SC-1801，部颁CDT，101，103，104，MODBUS等，规约按动态方式调用，与主程序相对独立，可根据不同工程增减规约库，便于维护，通讯接口支持10/100M自适应以太网、RS232、RS485、CANbus等，使其方便的接入Internet、SCADA系统、DCS系统和GIS系统等，使其形成一个统一的、有机的整体。
WTX-801 微机通讯服务器说明书
WTX-801 微机通讯服务器说明书由菜单栏、工具栏、系统设备列表、通信指令列表、通信错误列表及状态栏等几个部分组成，下面分别对这些界面元素进行描述。
一、菜单栏：1、运行管理菜单运行管理菜单包括如下两个功能：①运行自检及退出运行。
点击运行自检菜单，系统将对拦焦车及装煤车车载PLC进行通信自检，此功能主要在对各PLC通信模块进行手工诊断时使用，在系统运行过程中系统会以一定的时间自动对各PLC进行通信自检。
②退出运行。
点击退出运行菜单，通信控制服务器将退出运行，退出后下位机系统所有上传的数据将全部丢失，请确认退出的动作。
如果系统的权限保护功能处于开启状态，则退出通信控制服务器需要输入用户名及密码进行身份认证，且此退出动作将记录在系统的操作日志中。
2、界面显示菜单界面显示菜单中包括如下菜单项：①错误列表。
用来选择显示或不显示主界面中的通信错误指令列表；②指令列表。
用来选择显示或不显示主界面中的通信指令列表；工具菜单包括如下菜单项；①端口设置。
此菜单调出数传电台通信同端口调试窗口，在此窗口中可手动对通信同端口参数进行设置，其详细使用说明见2.2.2.6②气象参数。
此菜单向气象站发出取气象参数指令，气象系统会返回当前炉顶气象数据并显示。
③程序设置。
此菜单调出通信控制服务器程序参数设置窗口，对运行参数进行各种设置，其详细使用说明见2.2.2.了DPLC调试。
此菜单调出PLC调试窗口，在此窗口中可手动对PLC下传控制指令，其详细使用说明见2.2.2.84、帮助菜单①帮助。
此菜单调出程序帮助文件。
②关于。
此菜单调出程序关于窗口，显示通信控制服务器版本号，当前系统硬件信息等。
二、工具栏在主菜单下方,工具栏以按钮的形式提供通信控制服务器上用户最常用的功能，包括：运行自检、通信列表、错误列表、程序设置、帮助及退出运行。
三、系统设备列表：系统设备列表由编号、设备代码、设备、运行状态、启动时间、停止时间、故障时间等各列组成。
HD-A60说明书
3.3 扩展配置（可根据不同需求进行选择）
备用电源模块 备用系统模块 系统扩展模块
GPS 对时模块
1
主、备双电源冗余
1
双 CPU 冗余
≤2
增加 RS485 接口：2 以太网接口：
1
≤2
接收 GPS 时钟
6
HD-A60 硬件产品使用说明
模拟量采集模块
≤3
4～20mA 电流环输入
开关量模拟量采集模块 ≤3
CPUM 和 CPUB 列的指示灯为主板工作状态显示。1 为运行/备份指示，2 为网络数据 传送指示灯，3 为网络硬件连接指示灯。4 为 1 号串口数据传送指示灯，5 为 2 号串口数 据传送指示灯。
COM1、COM2、COM3、COM4 列的指示灯为串口底板和扩展板工作状态指示灯。1、3、 5、7 为串口的发送指示灯，2、4、6、8 为串口的接收指示灯。
2.4 机械性能
2.4.1 振动 GB/T11287(IEC60255-21-1)规定的 II 级振动响应和振动耐受实验。 2.4.2 冲击和碰撞 GB/T14537(IEC60255-21-2)规定的 II 级冲击响应和冲击耐受试验，以及 I 级碰撞试 验。
2.5 功耗
正常工作时，不大于 20W。
模块开关量数：8 路
常开接点
模拟量数：8 路
4～20mA 输入
开关量采集模块
≤3
模块开关量数：16 路
常开接点
开关量输出模块
≤3
模块开关量数：8 路
Profibus 通讯模块
≤7
3.4 模块型号说明
Profibus 总线
订货号
名称
说明
8HL-219-007a
sftp通讯流程
sftp通讯流程一、引言SFTP（SSH File Transfer Protocol）是一种通过SSH（Secure Shell）安全传输文件的协议。
它提供了对文件的高安全性传输，可以在不同计算机之间进行文件的上传、下载和管理。
本文将介绍SFTP通讯的基本流程。
二、连接建立在进行SFTP通讯前，首先需要建立与服务器的连接。
客户端与服务器之间的通讯是通过SSH协议进行加密传输的。
通常，客户端会使用命令行工具或图形界面工具来连接服务器。
三、身份验证连接建立后，客户端需要进行身份验证，以确保只有合法用户才能访问服务器。
常见的身份验证方式包括密码验证和公钥验证。
密码验证需要用户输入用户名和密码，而公钥验证则使用密钥对进行身份验证。
四、命令交互身份验证成功后，客户端和服务器之间可以进行命令交互。
客户端可以向服务器发送各种SFTP命令，例如上传文件、下载文件、创建目录等。
服务器接收到命令后会执行相应的操作，并将执行结果返回给客户端。
五、文件传输文件传输是SFTP通讯的核心功能之一。
客户端可以通过发送PUT 命令将本地文件上传到服务器，也可以通过发送GET命令从服务器下载文件到本地。
在传输文件时，SFTP会对数据进行加密，确保数据的安全性。
六、目录操作除了文件传输，SFTP还提供了对目录的操作。
客户端可以发送CD 命令切换服务器的当前工作目录，也可以发送LS命令查看目录中的文件和子目录。
此外，还可以发送MKDIR命令创建目录，发送RMDIR命令删除目录等。
七、错误处理在SFTP通讯过程中，可能会出现各种错误情况，如连接失败、身份验证失败、文件传输失败等。
客户端和服务器都需要进行错误处理，以保证通讯的稳定性和可靠性。
通常，客户端会显示错误信息，而服务器会记录错误日志。
八、连接关闭当通讯结束时，客户端和服务器都需要关闭连接以释放资源。
客户端可以发送QUIT命令通知服务器关闭连接，服务器接收到QUIT 命令后会关闭连接并发送响应。
帝迈DH5系列 LIS通信操作说明
帝迈DH5系列 LIS 通信通信操作操作操作说明说明1.1 LIS 软件安装双击LIS 软件的安装程序，选择仪器类型和仪器型号。
帝迈的仪器大类：血球仪仪器型号：帝迈DH5系列或DH56、DH51、DH53，决定于LIS 提供厂商的名称定义。
安装后，请在LIS 软件中网络设置中，设置LIS 监听的IP 地址和端口号。
端口号建议使用5600。
1.2 帝迈操作帝迈操作软件设置软件设置在“设置 > 常规设置”界面单击“LIS 通信设置”，进入实验室信息管理系统（简称LIS ）通信设置界面。
用户可设置软件系统与LIS 之间的通信。
如下图所示。
将LIS 软件中的IP 地址和端口号录入到网络设置中，并根据需要修改其他参数。
LIS 通信设置相关参数说明如表所示。
LIS通信设置参数说明参数含义操作通讯类型软件系统与LIS进行通信的类型。
目前软件支持通过网络方式与LIS进行通信。
无。
网络设置IP地址LIS服务器的地址。
请根据实际情况进行设置。
端口LIS服务器的端口，默认为5600。
请根据实际情况进行设置。
协议设置协议类型软件系统与LIS通信使用的协议类型。
默认为HL7。
无ACK同步通信若勾选，则软件系统与LIS通信时，若在“ACK超时”时间内收到LIS的ACK应答，则表示通信成功；若收不到，表示通信失败。
若不勾选，则软件系统与LIS通信时，无论有无收到LIS的ACK应答，都认为通信成功。
说明无论通讯成功与否，软件系统将继续发送下一条消息。
根据实际情况选择。
ACK超时ACK应答的超时时间。
默认为10秒，即如果软件系统在10秒没有收到ACK应答，则认为通信失败。
单击上下箭头或在编辑框中直接输入。
输入范围：0~1000的整数。
单位：秒。
注意仅当“ACK同步通信”勾选时，该参数才有效。
传输模式自动通信若勾选，则样本分析完成后，软件系统自动将结果上传至LIS。
若不勾选，则不自动上传样本分析结果。
根据实际情况选择。
参数含义操作直方图传输方式软件系统对样本结果进行通信时，向LIS传输直方图的方式。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第二章操作说明第一节安装、配置说明将运行comserverconfig.exe 和comserver.exe以及配置文件com_prj.prj拷贝到c:\com中。
运行c:\com\comserverconfig.exe，出现配置窗口，点击窗口菜单如图2-1。
一．运行位置配置点击运行位置配置，出现运行位置配置对话框如图2-2，在此对话框中可以配置通讯服务器运行的位置：运行于主机上、运行于通讯机上、运行于一体化机上，运行于前置机上、运行于厂长终端上。
如果运行于主机上，但是主机作为备机，则不采集数据。
图2-1图2-2二．通讯服务器配置点击运行“通讯服务器配置”，出现对话框如图2-3。
该对话框中的的第一列表示计算机的端口，目前在电力系统自动系统中计算机通讯一般采用串口（COM1-COM10）和以太网口（ENET）。
如果该端口外面没有接上任何需要与之通讯的设备，那么就不选择该该端口，如图2-3中的COM2-COM10口，如果该端口外面有需要与之通讯的设备，那么就选择该端口，如图2-3中的ENET和COM1口。
每一个端口都需要进行参数配置，如果是串口就需要进行波特率等的配置；如果是以太网口，就需要进行IP地址的配置。
点击对话框中的“端口配置按钮”，出现端口配置对话框如图2-4。
串口的配置有波特率、数据位、起始位、停止位，校验方法、数据流控制、同步异步通讯方式等配置。
常见的配置为：波特率（9600）、数据位（8位）、起始位（1位）、停止位（1位），校验方法（无）、数据流控制（无）、同步异步通讯方式（异步）等配置。
但是有的协议的对端口的配置要求不一样。
如电度表的通讯协议如DLT645和V41要求的校验方法是“偶校验”，波特率为“1200”。
如果端口配置和协议要求的不一致，那么通讯无法完成，切记。
对话框中的“设备个数”是表示本端口上接的需要与之通讯的设备个数。
现举例说明。
如：以太网口上连接有2个PLC LCU，2个PS6000的装置，那么“设备个数”配置为4个；COM1口上连接有3个电度表，那么“设备个数”配置为2-3。
配置完设备个数后，就要对每个设备进行协议配置，点击“协议配置按钮”，出现装置图2-3图2-4协议配置对话框如图2-5，对话框中的装置编号就是对在端口协议配置的“设备个数”所定义的设备进行编号：如“设备个数”为4个，那么就每个设备的相应编号为0、1、2、3。
对话框中有“设备类型”列表和“协议类型”列表。
这两个列表是对“装置编号“选中的某个设备进行配置的。
如第0个装置是GEPLC，采用的通讯协议为MODBUSTCP协议，那么就在这“设备类型”列表中选择“PLC”，在“协议类型”列表中选择“MODBUSTCP协议”。
选中了协议后点击“设备协议参数配置按钮”就可以对相应的协议进行配置了。
图2-5三．各种协议配置下面是各种协议的配置。
1.MODBUSTCP协议.（1）适用范围:MODBUSTCP协议适用于MODICON系列PLC的以太网模块；GEPLC系列的PLC 的以太网模块（尾数编号为-GH及以后）；其它采用该协议PLC网络模块。
此协议只能运行在网络端口“ENET”上（2）配置方法及参数说明：见图2-6IsOnlan：表示该PLC以太网模块是否连接到网络上，并是否配置好IP地址。
如果这两个条件满足，就选中它。
如果不选中它，各上位机就不会去采集PLC中的数据。
PLC编号： PLC的编号，如LCU1编号为1，LCU2编号为2。
PLC类型： PLC的类型，是GEPLC还是MODICONPLC等等，因为不同的PLC的MODBUSTCP协议的实现有点不同。
故有此选项。
PLC IP地址： PLC以太网模块的IP地址。
注意，PLC以太网模块的IP地址必须和主机在下位机网段的IP地址在同一个网段当中。
PLC内存地址分配:“起始地址”为PLC中各种量在R寄存器的起始地址“长度”为不同量的板的长度。
不同的量的每块板里面包含的量的多少不一样。
遥信量：每块板包含24个遥信量交流量：每块板包含24个遥测量模拟量：每块板包含16个遥测量温度量：每块板包含16个遥测量综合开关量：每块板包含24个遥信量 SOE量：每块板包含5个WORD操作记录：每块板包含5个WORD 事故追忆：其他遥测量：每块板包含24个遥测量其它遥信量：每块板包含24个遥信量遥控量：每块板包含32个遥控量遥调量：每块板包含32个遥调量图2-62．GEHCT协议.（1）适用范围: GEPLC系列的PLC的以太网模块，此协议只能运行在网络端口“ENET”。
（2）配置方法及参数说明：见图2-7图2-7此协议的配置与MODBUSTCP协议的配置大致相同，不同的地方在于PLC的“名称“，因为采用GEHCT协议要用到HCT的驱动程序，在HCT的配置中要配置“PLC1、PLC2等”，这里的名称要和HCT采用的名称一致。
具体的配置为1号LCU配置为“PLC1”，2号LCU配置为“PLC2”，以下类推。
3．CDT协议.（1）适用范围: 监控系统接收采用CDT协议发送数据的装置发送过来的数据（主）；监控系统向调度端发送数据（从）。
此协议只能运行在串口“COM1-COM10”上。
（2）配置方法及参数说明：作主时配置见图2-8；作从时配置见图2-9。
采用CDT协议编码的数据一般包括重要遥测、次要遥测、一般遥测、遥信、电能量。
图2-8和图2-9中都要对这些量的个数进行配置。
作主时是别的装置向监控系统发送的数据个数；作从时，是监控系统象别的装置（比如调度端）发送的数据的个数。
“本端地址”和“对端地址”：监控系统作主时是监控系统来设定；监控系统作从时是调度端来设定。
A．作主时监控系统接收别的设备发送过来的数据。
接收这些数据后要放到监控系统数据库中去，所以要配置这些数据在数据库中的起始地址。
举例说明：如果SD200监控系统接收到124个重要遥测量，在数据库中的起始地址为 10120011，那么这124个遥测量就占用数据库从10120011到10125041。
别的遥测量就不能占用数据库中这些单元。
在作主的时候还牵涉到要否对从站进行对时，复归、设定等命令，如果有就选中相应的复选框就可以对从站进行对时、设定和复归命令。
图2-8B．作从时监控系统向别的设备发送数据。
发送什么数据要根据调度端来确定，发送的数据在监控系统中一般是不连续的，所以要对每个遥测和遥信量进行地址设定。
另外由于CDT的每个遥测量由12位进行传送，每个遥测量能传送的最大值不能大于0x07FF，所以要对每个遥测量进行比例系数的乘积，使不要越限。
不同的遥测量要采用不同的系数，如果都采用很小的系数，那么最后传送的数据的精度就会下降。
图2-94．DLT645协议.（电度表通讯的国标协议）（1）适用范围:采用DLT645协议的电度表，如威胜电度表；此协议只能运行在串口“COM1-COM10”上。
（2）配置方法及参数说明：配置见图2-10电度表地址：由于监控系统和电度表一般采用485通讯方式，需要对每个表设定地址。
每块电度表设定的方法参照电度表说明书，为此专门编写了电度表设定程序DianDuAddressSet.exe配合使用。
监控系统从每块电度表采集的数据见表2-1。
每块表的数据在监控数据库中占有20 个遥测单元。
在数据库中的起始地址可以在DLT645协议配置对话框中进行配置。
如果需要对电度表进行校时，就选中校时复选框。
图2-10NOO NAME NOO NAME102200113#发电机正有功总电度102201113#发电机正无功总电度102200213#发电机正尖有功总电度102201213#发电机正尖无功总电度102200313#发电机正峰有功总电度102201313#发电机正峰无功总电度102200413#发电机正平有功总电度102201413#发电机正平无功总电度102200513#发电机正谷有功总电度102201513#发电机正谷无功总电度102200613#发电机反有功总电度102201613#发电机反无功总电度102200713#发电机反尖有功总电度102201713#发电机反尖无功总电度102200813#发电机反峰有功总电度102201813#发电机反峰无功总电度102200913#发电机反平有功总电度102201913#发电机反平无功总电度102201013#发电机反谷有功总电度102202013#发电机反谷无功总电度5．V41协议.（电度表通讯的威胜自定协议）（1）适用范围:威胜电度表；此协议只能运行在串口“COM1-COM10”上。
（2）配置方法及参数说明：配置见图2-11电度表地址：由于监控系统和电度表一般采用485通讯方式，需要对每个表设定地址。
每块电度表设定的方法参照电度表说明书，为此专门编写了电度表设定程序DianDuAddressSet.exe配合使用。
监控系统从每块电度表采集的数据见表2-2。
每块表的数据在监控数据库中占有64 个遥测单元。
在数据库中的起始地址可以在V41协议配置对话框中进行配置。
如果需要对电度表进行校时，就选中校时复选框。
图2-116．SYMIMIC协议.（双有模拟屏通讯协议）（1）适用范围:双有模拟屏；此协议只能运行在串口“COM1-COM10”上。
（2）配置方法及参数说明：配置见图2-12双有模拟屏的通讯方式是这样的:每个遥信盒驱动16路遥信；每个遥测盒驱动1路遥测。
每个遥信盒地址和每个遥测盒的地址不一样。
所以要给每个遥信盒和每个遥测盒地址分别赋值，范围为1到255。
遥信显示的合和分的颜色可以进行配置。
根据图2-12，举例说明如何配置：假如模拟屏上要显示75个遥信（遥信为0-分的时候为绿色；合-1的时候为红色），12个遥测。
那么首先选择为0的时候为绿色，1的时候为红色；遥信盒数配置为75除以16为5个遥信盒；遥测盒数为12；在为每个遥信盒和遥测盒配置地址；每个遥信盒驱动16路遥信，那么就要为这16路遥信配置数据库地址：如10101012、10101052等等，共要配置75个；每个遥测盒驱动一个遥测量，那么就要为每个遥测盒配置一个遥测数据库地址，如10135018等等。
图2-127. 94规约.（1）适用范围: 94规约主要用于保护装置与后台监控之间交换信息。
94规约一般采用串口，所以，此协议只能运行在串口“COM1-COM10”上。
采用此规约通信一般是监控系统为主,由监控系统采集94规约装置的数据。
为了以后扩展的需要，预留了94规约为从的接口。
（2）配置方法及参数说明：配置见图2-13通信主要是装置之间或系统之间进行数据交换，采用94规约交换的数据主要一般分为以下几种：YC,YX,事件YX，定值及时间。
下面针对这几类数据的配置进行说明。
