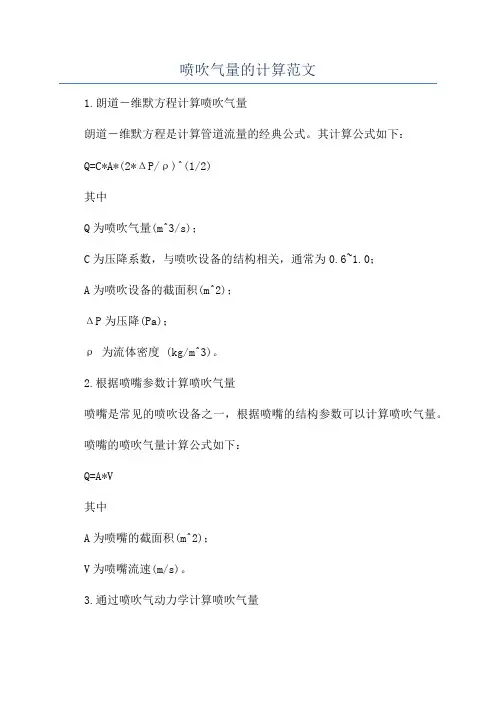

喷吹气量的计算范文

喷吹气量的计算范文
1.朗道－维默方程计算喷吹气量
朗道－维默方程是计算管道流量的经典公式。

其计算公式如下：
Q=C*A*(2*ΔP/ρ)^(1/2)
其中
Q为喷吹气量(m^3/s)；
C为压降系数，与喷吹设备的结构相关，通常为0.6~1.0；
A为喷吹设备的截面积(m^2)；
ΔP为压降(Pa)；
ρ 为流体密度 (kg/m^3)。

2.根据喷嘴参数计算喷吹气量
喷嘴是常见的喷吹设备之一，根据喷嘴的结构参数可以计算喷吹气量。

喷嘴的喷吹气量计算公式如下：
Q=A*V
其中
A为喷嘴的截面积(m^2)；
V为喷嘴流速(m/s)。

3.通过喷吹气动力学计算喷吹气量
在一些复杂的喷吹系统中，可以使用喷吹气动力学方法计算喷吹气量。

这种方法一般需要通过数值模拟或实验测量来获得喷嘴附近的压力和速度场，再根据流体动力学公式计算。

需要注意的是，在实际应用中，喷吹气量的计算还需考虑到一些特殊
因素，如液体流动的黏度、温度、压力等因素，以及喷吹设备的布置方式、相对位置等。

此外，计算过程中，还需根据实际需求考虑到一些安全因素，如喷吹气量应超过最低需求量等。

总之，喷吹气量的计算是一个相对复杂的问题，需要根据具体的喷吹
设备和流体性质进行综合考虑。

根据不同的情况可以选择适合的计算方法，并结合实际应用中的一些特殊因素进行综合计算。

脉冲电磁阀耗气量计算

注：不同的电磁阀厂家有不同的喷吹量计算公式。
气包工作最小气量：为单只脉冲阀喷吹一次后，压力下降不超过喷吹前压力的70%。
气包工作气量为最小气量的2－3倍。
喷咀数量与喷吹管径：喷吹管径等于脉冲电磁阀的直径，所有喷咀口径面积之和等于喷管直径面积的60--80%（经验，3寸电磁阀带161/2寸阀带20-22平米，2寸阀带34-36平米，21/2寸阀带40-42平米，3寸阀带42-46平米。
以台湾力挥电磁阀参数，Qb=198.3*51*6/1.140.5=60680L/min=151.6L/0.15s
气包容量
Q=Qa/P1-P2
P1/P2:清灰前后的压差取2kg/cm2
Q=29.4/2=14.7L
气包：3.14*0.15*0.15*2*1000＝141L,用12寸的气包。
通过计算：DN40电磁阀喷吹气量是滤袋处理风量的0.152/0.029＝5倍，符合要求大于3倍。
脉冲电磁阀喷气量计算：
计算公式Qb=198.3*Cv*p1/G0.5
Qb:喷吹耗气量L
Cv:流量系数（集尘常用25、40、76电磁阀，对应Cv为30、51、416）
P1:气包上的表压mpa
G:气体比重，常温下取1.14
查资料，在0.6mpa，脉冲宽度150ms,DN40淹没式脉冲电磁阀流量系数为51
脉冲电磁阀耗气量计算
例：16条滤袋共一只脉冲阀，脉冲阀喷吹一次，同时满足16条滤袋清灰要求。滤袋过滤风速0.9m/min，直径130mm，长度2m。
计算：16条滤袋每分钟处理风量：
Qa=0.13*3.14*2*16*0.9
=11.8m3/min
＝0.195m3/S
0.15S的处理风量：0.195*0.15＝0.0294m3/0.15S=29.4L/0.15S

脉冲喷吹耗气量计算

举例:米长的袋子，口径，每个脉冲阀要清个滤袋416cmscg353a04712直径()滤袋长度*π3.14*米米平方米0.16*3.14*4=2.01平方米个滤袋平方米(也就是每个脉冲阀要清灰的面积)2.01*12=24scg353a047 一般每平米所需的耗气量通常业内定在?平方米(依照粉尘的含尘量、浓稠度来预估)10-15l/ 所以也就是预估要清灰的粉尘为一般的粉尘，我们以每个平方米需要(升)112l 平方米升升24*12=288之后我们就去找 scg353a051脉冲阀喷吹量的对应表，一般脉冲宽度建议在100-200千秒(ms)，所以找到对应表1.5寸scg353a047脉冲阀，asco脉冲阀现货脉冲宽度150千秒用6公斤压力喷吹量达到280升，所以由此可以建议以这样的滤袋清灰面积用1.5寸电磁脉冲阀 scg353a047是足够的。

电磁阀样本举例:气包长度为米，直径，体积为asco540cm半径半径长度**π*也就是立方米升(为气包的容积，在自然大气的状态下)0.2*0.2*3.14*5=0.628=628 容积压力(公斤)每次脉冲喷吹耗气量*=scg353a047 升公斤(每次喷吹空压机对气包所给予的气量)628*5=3140每次喷吹所消耗的量不得超过气包内容的，这是为了保证在下一次喷吹时能够供给脉冲阀现货50%asco喷吹足够的气量一般建议1.5寸scg353a047阀使用8寸气包，2寸scg353a047脉冲阀使用10寸的气包，3寸scg353a047脉冲阀使用12寸气包(或以上，14寸也有)压缩空气耗气量压缩空气耗气量耗气量计算公式如下:Q=(N×Z×S×K)/T式中:Q —耗气量，m3/min;N —室数;Z —每室脉冲阀数量;S —每次喷吹的气量，Nm3;K —系数，厂内供气取1.5，单独压缩机供气取2.0;T —清灰周期，min。

由实测工况而定。

ASCO脉冲阀喷吹耗气量的计算

ASCO脉冲阀喷吹耗气量的计算
计算喷吹所需要的耗气量公式：
举例：4米长的袋子，口径16cm，每个脉冲阀要清12个滤袋
直径*π（3.14）*滤袋长度
0.16米*3.14*4米=2.01平方米
2.01平方米*12个滤袋=24平方米（也就是每个脉冲阀要清灰的面积）
一般每平米所需的耗气量通常业内定在10-15nl/㎡平方米（依照粉尘的含尘量、浓稠度来预估）
所以也就是预估要清灰的粉尘为一般的粉尘，我们以每1个平方米需要12nl（升）
24平方米*12升=288升
之后我们就去找脉冲阀喷吹量的对应表，一般脉冲宽度建议在100-200千秒（ms），所以找到对应表1.5寸脉冲阀，脉冲宽度150千秒用6公斤压力喷吹量达到280升，所以由此可以建议客户以这样的滤袋清灰面积用1.5寸电磁脉冲阀是足够的。

气包容积的计算方式：
举例：气包长度为5米，直径40cm，体积为
半径*半径*π*长度
也就是0.2*0.2*3.14*5=0.628立方米=628升（为气包的容积，在自然大气的状态下）
容积*压力（公斤）=每次脉冲喷吹耗气量
628升*5公斤=3140（每次喷吹空压机对气包所给予的气量）
每次喷吹所消耗的量不得超过气包内容的50%，这是为了保证在下一次喷吹时能够供给脉冲阀喷吹足够的气量
一般建议1.5寸使用8寸气包，2寸脉冲阀使用10寸的气包，3寸脉冲阀使用12寸气包（或以上，14寸也有）。

脉冲阀气量计算

符号定义单位　清灰用压缩空气耗气量，按下式计算：Qp 电脉冲时间t内脉冲阀每阀次喷吹气量，m3/次L=1.5nq/1000TP0喷吹前气包内绝对压力，Mpa 式中：n——脉冲阀数量，P1喷吹后气包内绝对压力，Mpa q——单个脉冲阀喷吹一次的耗气量，Pa当地的标准大气压力，Mpa T——清灰周期，min；根据入口含尘浓度确定：V气包容积,m3 ＜5g/m3 T≈25～30min(参考K 空气的绝热指数（比热容比），取K=1.4 5～10g/m3 T≈20～25min(参考值) ＞10g/m3 T≈10～20min(参考值)12条滤袋同用一只脉冲阀，喷吹一次同时满足12条滤袋的清灰要求。

(1) 12条滤袋在过滤风速0.9m/min时通风量计算：滤袋直径Ф130mm，长度6米，数量12条。

处理风量：QA＝0.13X3.14X6X12X.0.9X60＝1587m3/h＝0.44m3/sA脉冲阀清灰面积m20.15秒时通风量为0.066 m3(2) 不同口径脉冲阀耗气量计算计算公式：QB =CvFg(AS CO 公司提供) 式中： QB －喷吹耗气量ft3/h Cv －流量系数 Fg －脉冲阀在一定压力下的流量ft3/h A ：2 1／2″脉冲阀耗气量查表：Cv ＝106 0.3pMPa 时，Fg ＝1800ft3/h （1英尺3＝28.32升 QB1＝CvFg ＝106X1800＝190800ft3/h ＝5403m3/h ＝1.5m3/s 脉冲宽度0.15秒时耗气量0.23m3″ 引射气流量（3倍）0。

23X3=0.69M3 总喷吹量：Q2 1／2″＝0.23＋0.69＝0.91（m3） B ：1 1／2″脉冲阀耗气量（压缩空气压力0.3pMPa ）查表：Cv ＝51A=nf=4000*60*Qp/3V ≈80000Qp/V0.3pMPa 时，Fg＝1800ft3/h （1英尺3＝28.32升）QB2＝CvFg＝51X1800＝91800ft3/h ＝2600m3/h ＝0.72m3/s脉冲宽度0.15秒时耗气量0.11m3引射气流量（3倍）0.11X3=0. 33M3总喷吹量：Q11／2″＝0.11＋0.33＝0.44（m3）(3) 脉冲阀规格确定由上述计算：滤袋处理风量QA＝0.066m3／0.15S21／2″脉冲阀喷吹量Q21／2″＝0.9m3／0.15S11／2″脉冲阀喷吹量Q11／2″＝0.44m3／0.15S脉冲阀喷量应为滤袋处理风量2－3倍，才可满足清灰强度的要求。

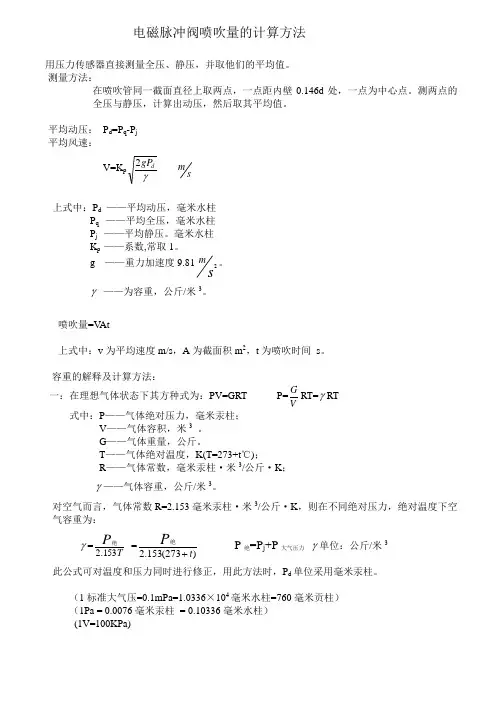

喷吹量计算方法

电磁脉冲阀喷吹量的计算方法用压力传感器直接测量全压、静压，并取他们的平均值。

测量方法：在喷吹管同一截面直径上取两点，一点距内壁0.146d 处，一点为中心点。

测两点的全压与静压，计算出动压，然后取其平均值。

平均动压： P d =P q -P j平均风速：V=K p γdgP 2 s m上式中：P d ——平均动压，毫米水柱P q ——平均全压，毫米水柱P j ——平均静压。

毫米水柱K p ——系数,常取1。

g ——重力加速度9.81sm 2。

γ ——为容重，公斤/米3。

喷吹量=V At上式中：v 为平均速度m/s ，A 为截面积m 2，t 为喷吹时间 s 。

容重的解释及计算方法：一：在理想气体状态下其方种式为：PV=GRT P=VG RT=γRT 式中：P ——气体绝对压力，毫米汞柱；V ——气体容积，米3 。

G ——气体重量，公斤。

T ——气体绝对温度，K(T=273+t ℃)；R ——气体常数，毫米汞柱·米3/公斤·K ；γ——气体容重，公斤/米3。

对空气而言，气体常数R=2.153毫米汞柱·米3/公斤·K ，则在不同绝对压力，绝对温度下空气容重为：γ=T P 153.2绝=)273(153.2t P +绝P 绝=P j +P 大气压力 γ单位：公斤/米3此公式可对温度和压力同时进行修正，用此方法时，P d 单位采用毫米汞柱。

（1标准大气压=0.1mPa=1.0336×104毫米水柱=760毫米贡柱）（1Pa = 0.0076毫米汞柱 = 0.10336毫米水柱）(1V=100KPa)。

脉冲喷吹耗气量计算

由实测工况而定。

喷口送风计算

工作区域气流平均风速vp一般为0.2m/s左右送风速度vs不应大于10m/s 流速限制：普通体育馆不大于0.5m/s,小球不大于0.2m/s 计算步骤：1，确定计算参数：x,y,vx,Δ t0；2，求出：d0和v0；3，校核计算：若d0不在0.2~0.8m内，v0不小于10m/s时，重新
选型计算
喷口选型计算
喷口高度(m) yh 20 2.5 工作区域高度(m) 喷口距工作区高度(m) y 17.50 射程(m) x 40 喷口直径(m) ds 0.4
阿基米德数 Ar 理论计算实验公式
0.000883032 0.001230677
射流末端射流平均喷口送风速度(m/s) 轴心速度速度 (m/s) (m/s) vs vx vp
12.19 10.33 0.82 0.46 0.41 0.23
注： 1.根据《实用供热空调设计手册（第二版）》编制。 2.理论阿基米德数计算公式：Ar=(y/ds-tgβ *x/ds)/(x/ds*cosβ )^2*(0.51ax/ds*cosβ +0.35) 3.实验阿基米德数计算公式：Ar=（(y/ds-tgβ *x/ds)/0.812(x/ds*cosβ )^2.5^(1/1.158) 4.喷口送风速度计算公式：vs=(g*Δ ts*ds/Ar*(tn+273))^0.5 5.计算喷口个数：n=Ls/Ld
喷口倾角 β 5 喷口紊流系数 a 0.07 送风温差 Δ ts 10 室内温度 tn 26 总风量(m3/h) Ls 42000
单个喷口送风量 (m3/h) Ld
5515.10 4671.64
喷口个数 n
7.62 8.99
方框内数值根据实际设计工况填写；方框内数值为自动生成；

脉冲阀最大喷吹耗气量

脉冲阀最大喷吹耗气量
脉冲阀最大喷吹耗气量是指在特定工况下，脉冲阀通过喷吹气体的方式将过滤
袋上的灰尘清除的过程中所消耗的气体量。

脉冲阀是除尘设备中的重要部件，其喷吹效果直接影响到除尘器的工作效率和清灰效果。

脉冲阀的最大喷吹耗气量与脉冲阀的设计参数、工作压力、工作温度、工作介
质等因素有关。

在选择脉冲阀时，需要根据实际工况条件来确定其最大喷吹耗气量，以确保其能够满足工程的除尘要求。

脉冲阀最大喷吹耗气量的计算可以通过以下公式来进行：
Q = C x N x V
其中，Q为脉冲阀的最大喷吹耗气量，单位为m³/h；C为脉冲阀的冲洗系数，
通常取1.1~1.5；N为脉冲阀的数量；V为单个脉冲阀的冲洗气体消耗量，单位为
m³/h。

在工程实践中，脉冲阀的最大喷吹耗气量需要根据具体的工况参数来进行计算，以确保脉冲阀的冲洗效果和除尘器的运行效率。

为了减少脉冲阀的喷吹耗气量，可以采取以下措施：
1. 合理设计脉冲阀的工作参数，包括工作压力、冲洗频率、冲洗时间等，以减
少冲洗气体的消耗。

2. 优化脉冲阀的结构设计，提高冲洗效率，减少冲洗气体的浪费。

3. 定期检查和维护脉冲阀，确保其正常工作，避免冲洗气体的泄漏和浪费。

通过合理设计和管理脉冲阀的喷吹耗气量，可以提高除尘器的清灰效果，减少
气体的消耗，降低运行成本，实现节能减排的目的，对于工业生产过程具有重要的意义。

喷嘴计算公式范文

喷嘴计算公式范文
一般来说，喷嘴计算公式涉及以下几个主要参数：
1.喷嘴流量：喷嘴流量是指单位时间内通过喷嘴的流体量，通常以体积或质量来衡量。

该参数是设计喷嘴时首先需要计算的重要参数。

2.喷嘴压力降：喷嘴压力降是指喷嘴输入端与输出端之间的压力差。

通过计算喷嘴的压力降，可以帮助工程师选择适当的泵或压缩机来满足所需的流量要求。

下面是一些常用的喷嘴计算公式：
1.喷嘴流量计算公式：
- 理想气体流量公式：Q = Cd * A * sqrt(2 * ΔP / ρ)
其中，Q是流量，Cd是喷嘴的流量系数，A是喷嘴出口的面积，ΔP 是喷嘴的压差，ρ是气体密度。

- 流质物流量公式：Q = Cd * A * sqrt(2 * ΔP / ρ + ρv^2)
其中，v是流体的速度。

- 液体流量公式：Q = Cd * A * sqrt(2 * g * h)
其中，g是重力加速度，h是液体的高度。

2.喷嘴压力降计算公式：
-压力损失计算公式：ΔP=(f*L*ρ*v^2)/(2*D)
其中，f是摩擦因子，L是流体通过的管道长度，D是管道的直径，ρ是流体密度，v是流体的速度。

这些公式是通用的喷嘴计算公式，但具体的设计和计算方法可能因应用领域和具体情况而有所不同。

因此，在实际应用中，还需要结合实际工程要求和设计规范来选择合适的公式。

综上所述，喷嘴计算公式对于工程设计和流体控制至关重要，通过正确应用这些公式，工程师可以更好地设计和选择喷嘴，以满足各种工程需求。

脉冲阀喷吹耗气量

9．喷吹系统的设计之青柳念文创作喷吹系统由脉冲阀、喷吹气包、喷吹管及管道毗连件组成.喷吹系统是布袋除尘器的核心部件，它的设计好坏可以决议除尘器可否正常使用.设计喷吹系统时，应该注意脉冲阀的选择、喷吹气包涵量的大小及喷吹管详细布局的设计.有的脉冲阀厂家还提供关于喷吹气量、工作压力与喷吹脉宽的曲线图.在看这类曲线图时，要注意喷吹气量是尺度状态下的气量，不是工作压力下的气量.我们可以将尺度状态下的气量转换成工作状态下的气量.比方，在0.5Mpa的工作压力下，该脉冲阀喷吹气量500L，那末实际上，该脉冲阀所消耗的工作状态下的压缩气量为：500×0.1/0.5=100L （0.1MPa为尺度大气压，0.5MPa为工作气压）.附：上海袋配提供的各类规格脉冲阀最大喷吹耗气量（测试条件：喷吹压力为0.6Mpa，脉冲宽度 0.1S）型号规格喷吹放气量(升/次)DMF-Z-20 27DMF-Z-25 47DMF-Z-40 75DMF-Z-40S 87DMF-Z-50S 171DMF-Z-62S 206DMF-Z-76S 324DMF-Y-25 58DMF-Y-40S 99DMF-Y-50S 208DMF-Y-62S 333DMF-Y-76S 452DMF-T-62S 400DMF-2L-B G3/4 \9.2气包涵量的确定气包的工作最小容量为单个脉冲阀喷吹一次后，气包内的工作压力下降到原工作压力的70%.在停止气包涵量的设计时，应按最小容量停止设计，确定气包的最小体积，然后在此基础上，对气包的体积停止扩容.气包体积越大，气包内的工作气压就越稳定.我们也可以先设计气包的规格，然后用最小工作容量停止校正，设计容量要大于（最好远远大于）最小工作容量，一般来讲，气包工作容量为最小容量的2～3倍为好.参考《钢制压力容器》/GB150-1998停止.喷吹管的设计，主要思索喷吹管直径、喷嘴孔径及喷嘴数量、喷吹短管的布局形式及喷吹短管端面间隔滤袋口的高度.按澳大利亚高原脉冲阀厂家的设计规范，一般是，喷吹管直径与脉冲阀口径相对应.比方，采取3寸的脉冲阀，则喷吹管直径也为3寸.国内大多数厂家，例如，上海袋配、苏州苏苑、浙江奥斯托等，也都遵照喷吹管直径与脉冲阀口径相对应的原则.喷吹管的板厚，.从经济的角度思索，不推荐使用无缝钢管来制造喷吹管.喷嘴直径及喷嘴数量是整个喷吹管设计的核心.在脉冲阀型号确定后的情况下，喷嘴数量不克不及无限制增多，它要受到喷吹气量、喷吹压力及喷吹滤袋长度等各类因素的综合影响.今朝，3寸脉冲阀所带领的喷嘴数量建议最多不要超出20只（一般来讲，16只以下比较合适）.根据澳大利亚高原公司和国内上海袋配等知名厂家的多年试验，在中压喷吹的状态下，喷吹管上所有喷嘴口径的面积之和应该为喷吹管内径的60～80%，即：（60～80%）A喷吹管=nA喷嘴.应当注意，接近脉冲阀侧的喷嘴比远离脉冲阀侧的喷嘴口径大0.5～1mm（澳大利亚高原公司建议），这样设计的目标，是要包管喷吹管上所有喷嘴喷射出的压缩气流平衡（压缩气量和压力的不同节制在10%以内）.若采取低压喷吹，喷嘴口径还要进一步加大2～3mm.喷吹短管的作用是导向和引流（诱导喷嘴周围的数倍于喷吹气流的上箱体内净气流一同对滤袋停止喷吹清灰）.根据澳大利亚高原节制有限公司的多年喷吹试验，高速脉冲喷吹气畅通过喷嘴后，气流沿喷吹轴线成20°角度（0.3Mpa的工作压力下）向轴线周围超音速膨胀（分散锥形角为40°）.还有些时候，由于喷吹管上喷嘴的加工制造有缺陷，造成喷嘴稍微歪向一边.这样，当喷吹气畅通过喷嘴后，将不会垂直于喷吹管，发生吹偏现象.为了处理这个问题，便引入了喷吹短管的概念（有些除尘设备制造厂家称其为导流管）.澳大利亚高原公司提供的喷吹短管的规格：在使用3寸脉冲阀时，建议采取φ36×3的圆管，长度L=50mm.在远离喷吹管一段间隔20mm处，钻一φ20通孔（初次诱导气流与辅助纠偏）.喷吹短管与喷吹管间点焊固定即可.需要特别注意的是，喷吹短管与喷嘴的同轴度至少应节制在φ2内. 9.4.4喷吹短管端面间隔滤袋口（花板）高度的确定喷吹短管端面间隔滤袋口（花板）的高度受气流沿喷吹轴线成20°角度和二次诱导风量的影响.实际上来讲，二次诱导气量越多越好，也就是加大喷吹短管间隔滤袋口的高度.但高度不克不及无限制抬高，气流沿喷吹轴线成20°角度分散的现象注定其只能是一个确定的值.该值恰好能包管分散的原始气留连同诱导的气流同时超音速进入滤袋口.进入滤袋的气流瞬间吹到滤袋底部，在滤袋底部形成一定的压力.然后，气流反冲向上，在滤袋内急剧膨胀，抖落覆着在滤袋外概况的积灰.根据澳大利亚高原公司的试验，脉冲气流在袋底的冲击力约1500～2500Pa.实际上，喷吹压力越大，气流沿喷吹轴线的分散角度就越小，喷吹短管端面间隔滤袋口（花板）的高度便可以加大（诱导更多气流，能喷吹更多的滤袋）；反之，喷吹压力越小，气流沿喷吹轴线的分散角度就越大，喷吹短管端面间隔滤袋口（花板）的高度就需要减小（诱导气流相对减少，喷吹滤袋的数量减少）.。

喷塑流水线用气量计算公式

喷塑流水线用气量计算公式在喷塑流水线中，气体是必不可少的一种工作介质，它用于驱动喷枪进行喷涂作业。

因此，正确计算喷塑流水线所需的气量是非常重要的，它直接影响到喷涂作业的效率和质量。

本文将介绍喷塑流水线用气量计算的相关公式和方法。

首先，我们需要了解一些基本的喷塑流水线参数，包括喷枪的工作压力、喷嘴的直径、喷涂物料的粘度等。

这些参数将直接影响到所需的气量。

在计算气量时，我们通常采用以下的公式：Q = (P A V) / (k T)。

其中，Q表示所需的气量，单位为立方米/小时；P表示喷枪的工作压力，单位为巴；A表示喷嘴的直径，单位为米；V表示喷涂物料的粘度，单位为mPa·s；k 表示气体的比热容，单位为J/(kg·K)；T表示喷涂作业的时间，单位为小时。

这个公式的推导过程比较复杂，涉及到流体力学和热力学的知识。

但是在实际应用中，我们可以简化计算过程，将其分解为以下几个步骤：1. 确定喷枪的工作压力。

喷枪的工作压力通常由喷涂物料的要求和喷嘴的设计确定。

一般来说，工作压力越高，所需的气量也越大。

2. 确定喷嘴的直径。

喷嘴的直径直接影响到喷涂物料的流量，从而影响到所需的气量。

一般来说，喷嘴的直径越大，所需的气量也越大。

3. 确定喷涂物料的粘度。

喷涂物料的粘度越大，所需的气量也越大。

因此，在计算气量时，我们需要考虑到喷涂物料的粘度。

4. 确定气体的比热容。

气体的比热容是一个物质的热力学性质，它直接影响到气体的温度变化。

在实际应用中，我们通常采用气体的平均比热容进行计算。

5. 确定喷涂作业的时间。

喷涂作业的时间是指喷涂一个工件所需的时间，它直接影响到所需的气量。

通过以上的步骤，我们可以得到喷塑流水线所需的气量。

在实际应用中，我们通常会留有一定的余量，以确保喷涂作业的顺利进行。

因此，在计算气量时，我们需要考虑到一定的安全系数。

除了上述的方法外，我们还可以通过实际的试验来确定喷塑流水线所需的气量。

喷涂气体浓度计算公式

喷涂气体浓度计算公式在工业生产和实验室中，常常需要对空气中的气体浓度进行监测和测量。

特别是在喷涂工艺中，喷涂气体浓度的监测对于生产安全和产品质量至关重要。

为了准确地监测和测量喷涂气体浓度，需要使用相应的气体浓度计算公式。

喷涂气体浓度计算公式通常是根据气体扩散和稀释的原理来推导和建立的。

根据这些原理，可以得出如下的喷涂气体浓度计算公式：C = (Q / (πD t)) ln(1 / (1 (V / V0)))。

其中，C表示气体浓度，单位为ppm（百万分之一），Q表示气体的扩散速率，单位为cm^3/s，D表示气体的扩散系数，单位为cm^2/s，t表示时间，单位为s，V 表示喷涂区域内的气体体积，单位为cm^3，V0表示初始气体体积，单位为cm^3。

这个公式的推导过程比较复杂，涉及到气体扩散和稀释的物理原理，需要一定的物理和数学基础才能理解。

但是，使用这个公式可以比较准确地计算出喷涂区域内的气体浓度，从而及时采取相应的措施，保障生产和操作的安全。

在实际的喷涂工艺中，可以通过测量喷涂区域内的气体体积和时间，以及测定气体的扩散速率和扩散系数，然后代入上述的公式进行计算，得到喷涂区域内的气体浓度。

根据计算结果，可以及时调整喷涂工艺参数，控制喷涂区域内的气体浓度，保障生产和操作的安全。

除了使用上述的公式进行计算，还可以借助现代化的气体浓度监测仪器进行实时监测和测量。

这些仪器通常采用先进的传感技术和数据处理技术，能够实时准确地监测和测量喷涂区域内的气体浓度，并及时报警和采取措施，保障生产和操作的安全。

总之，喷涂气体浓度计算公式是根据气体扩散和稀释的原理推导而来的，通过这个公式可以比较准确地计算出喷涂区域内的气体浓度。

在实际的喷涂工艺中，可以通过计算和监测喷涂区域内的气体浓度，及时采取措施，保障生产和操作的安全。

同时，借助现代化的气体浓度监测仪器，也能够实时监测和测量气体浓度，提高生产和操作的安全性和可靠性。

希望在今后的工业生产和实验室操作中，能够更加重视喷涂气体浓度的监测和测量，保障生产和操作的安全。

喷口送风计算

喷口送风的计算过程（1）根据房间的显冷负荷和送风温差，根据公式1计算总送风量 1.2 1.01x xS S SQ Q L c t t ρ==∆⨯⨯∆ (1) （2）假设喷口直径d s 、喷口倾角β、喷口安装高度h ，计算相对落差y/d s 和相对射程x/d s ，如图：图5.1 喷口送风（3）根据要求达到的气流射程x 和垂直落差y ，按下列公式计算阿基米德数A r ：① 当β=0且送冷风时： 2/(/)(0.510.35)Sr S Sy d A ax x d d =+ (2)② 当β角向下且送冷风时：2tan ()(0.510.35)cos cos S Sr S S y x d d A x ax d d βββ-=+ (3)③ 当β角向下且送热风时：2tan ()(0.510.35)cos cos S Sr S S x yd d A x ax d d βββ-=+ (4)式中a ------ 喷口的紊流系数，对于带收缩口的圆喷口，a =0.07；对于圆柱形喷口，a =0.08；（4）按公式5计算喷口送风风速：s v =(5)（5）按公式6和7计算射流末端轴心速度：0.480.145x sSv v axd =+ (6)12p x v v =(7) 工作区的气流平均风速p v 一般为0.2m/s 左右，送风风速s v 不应大于10m/s ，否则应重新计算，增大d s 或减小β，可相应降低p v 和s v 值；（6）计算喷口个数：SdL n L =(8) 式中，d L 为单个风口送风量，即24s s d v π，计算出n 的值应取其整数，在算出实际的s v ，其值应接近由公式5.9算出的值，否则应重新计算；计算结果如下表：喷口送风计算表。
