波形护栏施工工艺
公路工程波形护栏施工方案
公路工程波形护栏施工方案一、施工准备1.确定施工区域：根据设计图纸确定波形护栏的具体位置和长度。
2.准备施工材料和设备：包括波形护栏板、支撑柱、防撞墩、固定件等。
同时准备施工所需的机械设备，如挖掘机、运输车等。
3.安全措施：设置安全警示标志，确保施工区域的安全，并做好防护措施，如戴好安全帽、安全鞋等。
二、施工步骤1.标线定位：根据设计图纸和标线要求，在道路两侧标定出波形护栏的位置和长度，并进行标线。
2.挖掘基础孔：使用挖掘机挖掘基础孔，保证孔的深度和宽度符合设计要求，并确保底部平整。
3.安装支撑柱：将支撑柱插入基础孔中，确保支撑柱的垂直度和水平度。
4.安装波形护栏板：将波形护栏板固定在支撑柱上，通过固定件将护栏板与支撑柱连接起来，保证牢固可靠。
5.安装防撞墩：在适当的位置安装防撞墩，起到增加波形护栏的稳定性和安全性作用。
6.质量检验：施工完成后，进行质量检验。
包括检查波形护栏的垂直度、水平度、牢固度等，确保符合设计要求和相关标准。
三、质量控制1.材料检查：在施工前，对波形护栏板、支撑柱、防撞墩、固定件等进行检查，确保材料质量合格。
2.施工过程监控：施工过程中，监控施工人员的操作是否符合施工规范和要求。
同时进行质量抽查，对关键部位进行检测，确保施工质量。
3.质量验收：施工完成后，进行质量验收，包括波形护栏的垂直度、水平度、牢固度等进行检验，确保满足设计要求和相关标准。
四、安全措施1.设置安全警示标志：在施工现场的周围设置安全警示标志，提醒过往车辆和行人注意施工区域的存在。
2.严格遵守交通规则：施工人员要严格遵守交通规则，如佩戴安全帽、安全鞋等，确保施工安全。
3.安全防护设施：设置必要的安全防护设施，如围挡、安全网等，防止施工人员和过往车辆的事故发生。
以上是公路工程波形护栏的施工方案，包括施工准备、施工步骤、质量控制和安全措施等内容。
通过严格按照施工方案进行施工，可以确保波形护栏的质量和安全性，提高道路的交通安全性。
道路工程波形梁钢护拦施工工艺流程及施工方法

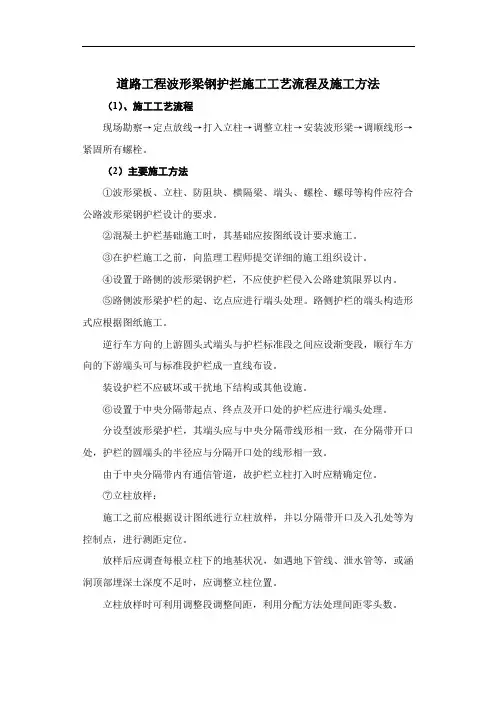

道路工程波形梁钢护拦施工工艺流程及施工方法（1）、施工工艺流程
现场勘察→定点放线→打入立柱→调整立柱→安装波形梁→调顺线形→紧固所有螺栓。
（2）主要施工方法
①波形梁板、立柱、防阻块、横隔梁、端头、螺栓、螺母等构件应符合公路波形梁钢护栏设计的要求。
②混凝土护栏基础施工时，其基础应按图纸设计要求施工。
③在护栏施工之前，向监理工程师提交详细的施工组织设计。
④设置于路侧的波形梁钢护栏，不应使护栏侵入公路建筑限界以内。
⑤路侧波形梁护栏的起、讫点应进行端头处理。
路侧护栏的端头构造形式应根据图纸施工。
逆行车方向的上游圆头式端头与护栏标准段之间应设渐变段，顺行车方向的下游端头可与标准段护栏成一直线布设。
装设护栏不应破坏或干扰地下结构或其他设施。
⑥设置于中央分隔带起点、终点及开口处的护栏应进行端头处理。
分设型波形梁护栏，其端头应与中央分隔带线形相一致，在分隔带开口处，护栏的圆端头的半径应与分隔开口处的线形相一致。
由于中央分隔带内有通信管道，故护栏立柱打入时应精确定位。
⑦立柱放样：
施工之前应根据设计图纸进行立柱放样，并以分隔带开口及入孔处等为控制点，进行测距定位。
放样后应调查每根立柱下的地基状况，如遇地下管线、泄水管等，或涵洞顶部埋深土深度不足时，应调整立柱位置。
立柱放样时可利用调整段调整间距，利用分配方法处理间距零头数。
⑧护栏构件应按图纸架设，并应取得平顺、连续的安装效果，所有搭接应顺交通流的方向拼接。
螺接应有足够长度。
⑨钢筋混凝土基础应提前施工，待强度达到设计强度的70%后方可安装立柱及护栏板。
道路外侧安装波形防撞护栏施工方案及工艺方法
道路外侧安装波形防撞护栏施工方案及工艺方法波形防撞护栏是一种常见的道路安全设施，用于保护驾驶员和行人免受交通事故的伤害。
在道路外侧安装波形防撞护栏需要经过一系列的施工方案和工艺方法。
一、施工前准备1.确定安装位置：根据道路设计图纸和交通管理计划，确定波形防撞护栏的安装位置。
2.清理场地：清除安装位置上的杂草、垃圾和其他障碍物，确保施工现场整洁。
3.准备工具和材料：根据施工方案，准备所需的工具和材料，包括波形防撞护栏、立柱、螺栓、水泥等。
二、施工步骤1.标线定位：根据设计要求，在安装位置上用石灰粉或标线工具进行划线，确定波形防撞护栏的位置和长度。
2.打孔安装立柱：在划定的位置上使用钻孔机打孔，孔的深度通常为1米左右。
然后将立柱插入孔中，并用水泥固定。
3.安装波形防撞护栏：将波形防撞护栏片与立柱连接，使用螺栓将护栏片紧密地固定在立柱上。
确保波形防撞护栏片与立柱之间的连接牢固可靠。
4.检查和调整：在安装完一段波形防撞护栏后，进行检查和调整，确保护栏的安装位置和连接方式正确。
5.清理施工现场：清理一切施工垃圾和碎片，使施工现场整洁。
三、施工注意事项1.施工期间要确保施工区域的安全，设置警示标志，避免其他车辆和行人进入施工区域。
2.在安装立柱时，应注意垂直度和水平度，确保立柱的牢固和稳定。
如果立柱不牢固，会影响波形防撞护栏的安全性能。
3.在安装波形防撞护栏时，要注意定位和对齐，确保护栏装配紧密。
使用螺栓紧固时，要适当用力，确保连接牢固。
4.施工后应及时对施工现场进行清理，清理一切施工垃圾和碎片。
确保道路畅通和施工区域的整洁。
四、施工验收1.检查立柱和波形防撞护栏的安装情况，包括立柱的垂直度和水平度，连接处的紧固性和固定性。
2.检查波形防撞护栏片与地面的间隙，确保没有明显错位或松动。
3.检查标线和标志是否清晰可见，是否符合相关规定。
4.对施工现场进行综合检查，确认施工符合设计要求和技术规范。
综上所述，道路外侧安装波形防撞护栏的施工方案及工艺方法包括了施工前准备、施工步骤、施工注意事项和施工验收。
波形护栏施工工艺流程

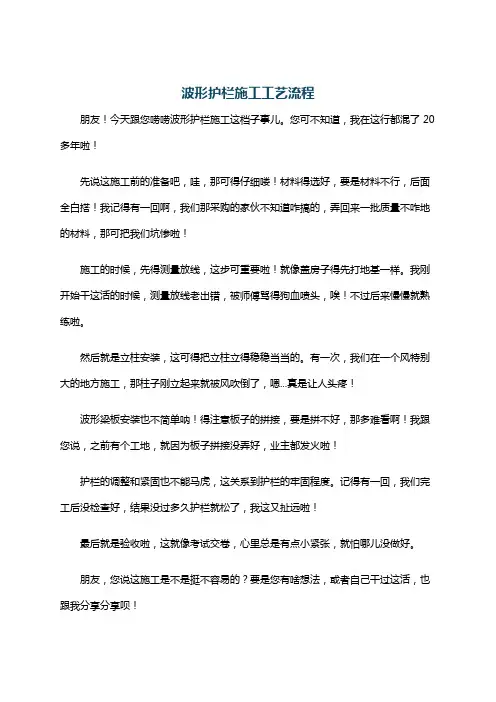

波形护栏施工工艺流程
朋友！今天跟您唠唠波形护栏施工这档子事儿。
您可不知道，我在这行都混了 20 多年啦！
先说这施工前的准备吧，哇，那可得仔细喽！材料得选好，要是材料不行，后面全白搭！我记得有一回啊，我们那采购的家伙不知道咋搞的，弄回来一批质量不咋地的材料，那可把我们坑惨啦！
施工的时候，先得测量放线，这步可重要啦！就像盖房子得先打地基一样。
我刚开始干这活的时候，测量放线老出错，被师傅骂得狗血喷头，唉！不过后来慢慢就熟练啦。
然后就是立柱安装，这可得把立柱立得稳稳当当的。
有一次，我们在一个风特别大的地方施工，那柱子刚立起来就被风吹倒了，嗯...真是让人头疼！
波形梁板安装也不简单呐！得注意板子的拼接，要是拼不好，那多难看啊！我跟您说，之前有个工地，就因为板子拼接没弄好，业主都发火啦！
护栏的调整和紧固也不能马虎，这关系到护栏的牢固程度。
记得有一回，我们完工后没检查好，结果没过多久护栏就松了，我这又扯远啦！
最后就是验收啦，这就像考试交卷，心里总是有点小紧张，就怕哪儿没做好。
朋友，您说这施工是不是挺不容易的？要是您有啥想法，或者自己干过这活，也跟我分享分享呗！
反正我在这行这么多年，是越来越觉得，干这活就得细心、耐心，还得有责任心。
这行业变化也快，新的技术、新的材料不断出来，我这老家伙有时候还真有点跟不上喽！
您说，未来这波形护栏施工会不会变得更简单高效呢？。
波形护栏施工工艺
1、护栏施工方案、施工方法：1。
1 波形护栏的施工波形梁钢护栏是为了防止失控车辆越过中央分隔带或在路侧比较危险的路段冲出路基，不致发生二次事故;为了吸收能量，减轻事故和车辆及人员的损伤程度及诱导视线和美化道路. (1）、施工方案①严格按招标文件要求选购材料，所有钢材按招标文件要求必须有材料质量证明. 波形梁钢护栏的所用钢构件均采用热浸镀锌进行金属防腐处理，高强度螺栓进行热浸镀锌处理后对高强度螺栓连接表面要涂黄油，并进行磷化润滑处理, 在出厂时应密封包装，以防运输、保存期间生锈或弄脏。
②总的施工顺序为先单面护栏后双面护栏，最后防眩设施安装，采用分段施工,逐段连接，按段自检，实施全过程质量控制，确保全线优质完工。
③施工队设置打桩队二组，安装队二组,测量队一组，维修队一组,运输队一组, 共计15 人。
拟配备DY300 打桩机 2 台, 交流电焊机 2 台，载重汽车 1 辆。
(2)、施工方法a 立柱安装（a）采用打入法设置立柱.打入法设置立柱，应严格按照钢钎确定的位置，首先安放自制导向器，再将立柱沿导向孔打入，以确保垂直度.立柱打入土中应至设计深度, 当打入过深时，不得将立柱部分拔出加以矫正，而须将其全部拔出，等到基础压实后重新打入.立柱安装应与设计图纸相符.并与道路线形相协调，立柱应牢固地埋入土中，达到设计深度，并与路面垂直。
（b）如打入困难时，可采用钻孔法或开挖法安装立柱。
当采用钻孔法进行立柱安装时，立柱定位后应与路基相同的材料回填,并分层夯填密实，使其具有不低于相邻原状土的密实度。
当采用开挖法施工，埋设立柱时，回填料应采用良好的相同材料并分层夯实（每层厚不得超过15cm) ，回填土的压实度不应小于相邻原状土。
岩石中的柱桩应用粒料回填并夯实. (c)考虑到护栏结构对景观及驾驶员的视线诱导的影响，立柱安装就位后，应立即进行垂直度、位置、标高的检查。
垂直度检查采用靠尺逐根检查.位置检查、间距检查直线采用钢尺检测，曲线段采用偏角法使用经纬仪检测；横向位置检查采用尺量道路中心线与立柱横向间距。
波形梁护栏施工方案

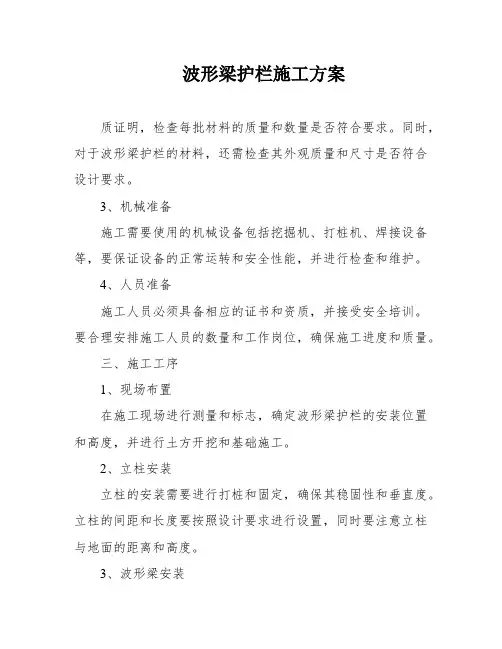

波形梁护栏施工方案质证明，检查每批材料的质量和数量是否符合要求。
同时，对于波形梁护栏的材料，还需检查其外观质量和尺寸是否符合设计要求。
3、机械准备施工需要使用的机械设备包括挖掘机、打桩机、焊接设备等，要保证设备的正常运转和安全性能，并进行检查和维护。
4、人员准备施工人员必须具备相应的证书和资质，并接受安全培训。
要合理安排施工人员的数量和工作岗位，确保施工进度和质量。
三、施工工序1、现场布置在施工现场进行测量和标志，确定波形梁护栏的安装位置和高度，并进行土方开挖和基础施工。
2、立柱安装立柱的安装需要进行打桩和固定，确保其稳固性和垂直度。
立柱的间距和长度要按照设计要求进行设置，同时要注意立柱与地面的距离和高度。
3、波形梁安装波形梁的安装需要进行焊接和固定，确保其与立柱的连接牢固。
波形梁的长度和数量要按照设计要求进行设置，同时要注意波形梁的高度和水平度。
4、加强段设置根据设计要求，在桥头和其他需要加强的位置设置加强段，加强段的长度和数量要按照设计要求进行设置，并进行焊接和固定。
5、验收和清理在波形梁护栏施工完成后，要进行验收和清理工作，确保施工质量和施工现场的整洁。
四、注意事项1、施工现场要进行规范管理，确保安全生产和环境保护。
2、施工人员要遵守相关的安全操作规程，穿戴好个人防护用品。
3、施工过程中要注意交通安全，设置警示标志和交通指示牌。
4、施工材料要进行严格管理，确保质量和数量符合要求。
五、质量保证措施1、对施工材料进行严格检查和抽样检测，确保质量符合要求。
2、对施工工序进行严格控制和监督，确保施工质量符合设计要求。
3、对施工过程中出现的问题及时处理和整改，确保施工质量和进度。
六、安全保证措施1、制定安全管理制度和应急预案，确保施工现场的安全和应急处理能力。
2、加强现场安全监管和巡查，及时发现和处理安全隐患。
3、对施工人员进行安全教育和培训，提高安全意识和技能水平。
Quality Assurance: The steel components used in the wave beam steel guardrail are all treated with hot-dip galvanizing for metal n。
1b1波形梁护栏的施工工艺流程与注意事项
1b1波形梁护栏的施工工艺流程与注意事项下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!1. 引言在道路交通建设中，波形梁护栏被广泛应用于公路、高速公路等场所，其施工质量直接关系到道路交通安全。
波形护栏施工方案
波形护栏施工方案波形护栏施工方案一、方案概述波形护栏是一种用于道路安全防护的设施，主要用于将车辆与行人隔离，减少交通事故的发生。
本施工方案旨在对波形护栏进行施工，确保施工质量和安全。
二、施工前准备工作1. 单位派遣工作人员现场勘查，确定施工地点、施工时间及施工所需材料。
2. 准备所需材料，包括波形护栏、立柱、基础桩等。
3. 确定施工人员，进行必要的培训和技术指导。
三、施工工艺流程1. 估算施工量和材料消耗。
2. 根据设计要求进行测量定位。
3. 对施工地点进行必要的清理和平整处理，确保施工平稳进行。
4. 进行基础桩的施工，包括挖掘基础孔、设置模板、浇筑混凝土等。
5. 固定立柱，确保立柱垂直且稳固。
6. 进行波形护栏的安装，确保护栏与立柱之间的连接紧密可靠。
7. 进行护栏的调整和固定，确保护栏与地面平齐并牢固。
8. 进行最后的检查和验收，确保施工质量和安全。
四、施工安全措施1. 进行施工前的安全培训，提高工人的安全意识和技能。
2. 施工现场应设置明显的安全警示标志，保证施工区域的安全区分。
3. 使用符合标准的材料和设备，确保施工质量和安全。
4. 在施工过程中，加强对施工现场的管理，保持施工区域的整洁和有序。
5. 在施工现场设置临时交通标志，保证行车和行人安全。
6. 施工过程中，要确保固定立柱和安装护栏时的安全操作，防止工人受伤。
五、施工质量控制1. 根据设计要求进行测量定位，确保施工位置的准确性。
2. 检查立柱的垂直度和稳固性，确保立柱安装的正确性。
3. 检查波形护栏与立柱之间的连接和固定情况，确保连接紧密可靠。
4. 检查护栏的平整度和牢固性，确保护栏与地面的连接稳固。
六、施工总结通过本施工方案的实施，我们可以确保波形护栏的施工质量和安全达到要求，有效预防交通事故的发生。
施工过程中，我们将始终遵守相关的安全规范，合理调配施工人员和材料，保证施工进度和质量。
同时，我们将根据施工过程和效果，及时进行总结，提出改进建议，不断提高施工技术和管理水平。
波形护栏施工方案。
波形护栏施工方案一、施工前准备在进行波形护栏的施工前，需要进行详细的施工前准备工作，包括但不限于以下几个方面：1.制定施工方案：在施工开始前，必须制定详细的施工方案，包括施工流程、施工周期、材料配送等细节。
2.场地准备：施工现场必须清理干净，确保施工区域没有杂物影响施工进度。
3.材料准备：准备好所需的波形护栏板材料、连接件、工具等，以确保施工的顺利进行。
4.人员安排：安排好专业的施工人员，确保他们具备相关的操作技能和经验。
二、施工工序波形护栏的施工工序主要包括以下几个步骤：1.测量定位：根据设计要求和图纸，对施工区域进行精确的测量和定位，确定护栏的位置和布局。
2.开挖基础：根据设计要求，在护栏设置位置开挖基础坑，确保基础坑的尺寸和深度符合施工要求。
3.安装立柱：将波形护栏的立柱安装在基础坑中，并且用水泥混凝土对立柱进行固定。
4.安装护栏板：将波形护栏板沿着立柱的连接件安装，按照设计要求进行固定。
5.连接护栏：使用连接件将相邻的护栏板连接起来，确保护栏整体结构稳固。
6.检查验收：施工完成后，对波形护栏进行检查验收，确保施工质量符合要求。
三、施工注意事项在进行波形护栏施工过程中，需注意以下事项：1.安全第一：施工人员必须严格遵守安全操作规程，佩戴好必要的安全防护用具。
2.质量保证：施工过程中需注意施工质量，确保波形护栏的安装符合相关标准和要求。
3.环境保护：施工现场要做好环境保护工作，保护施工区域的生态环境。
4.合理利用材料：在施工过程中，要合理利用材料，减少浪费，提高施工效率。
四、施工总结波形护栏的施工是一个综合性的工程，需要严格按照施工方案和要求进行操作，确保施工质量和进度。
只有在做好施工前准备、严格按照施工工序进行操作，并注意施工过程中的各项注意事项，才能顺利完成波形护栏的施工任务，达到预期效果。
波形梁钢护栏施工工艺
波形梁钢护栏施工工艺一、立柱放样1）根据图纸进行立柱放样，并以桥梁、通道、涵洞、隧道、中央分隔带开口、紧急电话开口。
互通式立体交叉等控制立柱的位置，进行测距定位。
2）立柱放样时灵活利用调节板调节间距，并利用分配方法处理间距零头数。
3)调查立柱所在处是否存在地下管线、排水管设施，或构造物顶部埋土深度不足的情况，立柱避开横穿道路的设施，以免给设施造成损坏。
二、立柱安装1）立柱安装符合图纸，并与公路线性相协调。
护栏渐变段及端部的立柱按设计规定的座标进行安装。
2）位于土基中的立柱，采用打入法、钻孔法施工。
立柱标高符合图纸要求，以免损坏立柱端部。
3）在铺有路面的路段设置立柱时，柱坑用砂浆回填并夯实。
4）位于石方区无法打入施工的立柱，根据图纸的要求采用钻孔法施工。
5）位于小桥、通道、明涵等混凝土基础中的立柱，设置在预埋的套筒内，通过灌注砂浆或混凝土固定。
6）立柱安装就位后，其水平方向和竖直方向保证形成平顺的线性。
7）护栏渐变段及端部的立柱，按图纸规定的座标进行安装。
8）路侧护栏立柱的安装在土路肩加固前进行施工。
9）立柱安装技术要点控制①施工时先根据测量标高，计算每根立柱实际打入的深度，再进行复核校对无误后方可在定位点打入立柱。
②在打入立柱的过程中，及时用水平尺测量打入立柱的纵向和横向竖直度，检查立柱是否偏离定位点，发现偏差要立即调整。
③立柱接近打入深度时，要控制好锤击频率和锤头落差，以确保立柱准确埋入规定标高位置。
④打入施工上道工序合格方可进行下道工序施工，以确保标高一致，间距准确，在纵向与横向都垂直竖立；打入的立柱应牢固地埋入土中，达到设计深度。
三、护栏板安装1）护栏板通过拼接螺栓相互连接成纵向横梁，并由连接螺栓固定于防阻块、托架或横隔梁上。
护栏板拼接方向与行车方向一致。
拼接螺栓采用高强螺栓。
2）立柱间距不规则时，利用调节板、梁进行调节。
3）所有的连接螺栓及拼接螺栓在护栏的线性达到规定要求时拧紧。
四、施工工艺控制1）顺直度控制：顺直度必须在立柱放样、测距定位时进行控制，立柱放样应以固定道路设施如桥梁、通道、中央分隔带可能会产生间距零头数，可通过分配法将其调整至多根立柱。
波形梁护栏施工工艺
波形梁护栏施工工艺1。
适用范围波形梁护栏是一种波纹状钢护栏板相互拼接并由立柱支撑而组成的连续结构,它利用土基、立柱、波形梁的变形来吸收碰撞能量,并迫使失控车辆改弯方向。
它适用于高速公路和一级汽车专用公路2、编制主要应用标准和规范2。
1中华人民共和国行业标准《高速公路交通安全设施设计与施工技术规范》JTJ041—942.2中华人民共和国交通部《高速公路波形梁钢护栏》（JT/T281）2。
1中华人民共和国行业标准《公路工程质量检验评定标准》JTJ071—983施工准备3。
1技术准备3。
1。
1熟悉和分析施工现场的地质、水文资料，编制波形梁护栏施工组织设计,向班组进行书面技术交底和安全技术交底。
3。
1。
2施工放样。
根据设计图进行放样，并以桥梁、通道、涵洞、中央分隔带开口、立交、平交等为控制点,进行测距定位。
在放样完毕后，办理驻地工程师复核、签认手续。
3。
2机具准备打桩机、开挖工具、夯实工具、载重汽车、吊车等3。
3材料准备3。
3。
1波形梁、立柱、横隔梁、端头梁及连接螺栓所用钢材为普通碳素结构钢(Q235）,其技术条件符合《碳素结构钢》(GB700-88)的规定。
3。
3.2拼接波形梁的螺栓采用高强螺栓,符合《钢结构用扭剪型高强度螺栓连接副》(GB3632～3633—83)的规定。
3。
3。
3防阻块材料采用型钢制造，符合《碳素结构钢》（GB700—88）的规定。
3。
3.4立柱埋置混凝土中时，混凝土不小于15号，混凝土用材料符合现行交通行业标准《公路桥涵施工技术规范》的规定。
3。
3。
5材料防腐波形梁护栏防腐处理，一般采用热浸镀锌方法进行防腐处理.3.4作业条件护栏的施工一般在路面施工完成后进行，但在施工前应预先做发施工组织设计及施工准备。
4、施工操作工艺4.1工艺流程测量放样→复核→打入立柱→立柱调校→安装护栏板→拧紧连接螺栓→线形初调→安装拼接螺栓→调整质检→验收4。
2操作方法4.2。
1测量放样,依据设计资料，以桥梁、通道、中央分隔带开口等确定主要控制点，按规定固定临时桩,以便控制两侧防撞护栏板与路中心距离。
波浪形护栏施工方案(3篇)
第1篇一、项目背景随着我国交通事业的快速发展，道路安全越来越受到重视。
波浪形护栏作为一种新型交通安全设施，具有美观、实用、安全等特点，广泛应用于高速公路、城市道路、乡村公路等。
为提高道路安全性能，降低交通事故发生率，本项目特制定波浪形护栏施工方案。
二、施工方案概述1. 施工原则（1）安全第一：确保施工过程中人员、设备安全，严格按照操作规程进行施工。
（2）质量第一：确保工程质量，严格按照设计要求和规范施工。
（3）文明施工：保持施工现场整洁，做到文明施工、绿色环保。
2. 施工范围本项目涉及波浪形护栏的安装，包括护栏立柱、横梁、连接件、反光膜等。
3. 施工工艺（1）测量放线：根据设计图纸，进行现场测量放线，确保施工位置准确。
（2）基础施工：按照设计要求，进行基础开挖、垫层、混凝土浇筑等。
（3）立柱安装：按照设计要求，进行立柱安装，确保立柱垂直、牢固。
（4）横梁安装：在立柱上安装横梁，确保横梁水平、牢固。
（5）连接件安装：将横梁与立柱连接，确保连接牢固。
（6）反光膜安装：在横梁上安装反光膜，提高夜间行车安全性。
（7）质量检查：对施工过程进行质量检查，确保工程质量。
三、施工准备1. 施工组织（1）项目经理部：负责项目整体管理，协调各部门工作。
（2）施工队：负责具体施工任务，确保工程进度和质量。
（3）质量检查组：负责对施工过程进行质量检查，确保工程质量。
2. 施工材料（1）波浪形护栏立柱、横梁、连接件、反光膜等。
（2）水泥、砂、石子、钢筋等建筑材料。
（3）施工工具、设备等。
3. 施工设备（1）挖掘机、装载机、运输车等。
（2）混凝土搅拌机、振捣器、切割机等。
（3）测量仪器、水准仪、经纬仪等。
四、施工工艺1. 测量放线（1）根据设计图纸，确定护栏位置。
（2）使用经纬仪、水准仪等测量仪器，进行现场测量放线。
（3）在放线过程中，注意检查线位准确性。
2. 基础施工（1）根据设计要求，进行基础开挖。
（2）按照设计要求，进行垫层、混凝土浇筑。
波形护栏施工工艺流程
1．波形护栏施工工艺流程及操作要点1.1.1 施工工艺流程图1.2施工操作要点1.2.1立柱放样根据设计点号进行放样，立柱放样时间利用调整段调节间距，并利用分配方法处理间距零头数。
立柱放样后应检查每根立柱位置的地基状态，如遇地下通讯管道、汇水管或涵洞顶部埋深不足时，应调整某些立柱的位置，改变固定方式。
1.2.2 立柱安装按设计图要求，并与道路线性相协调。
立柱根据具体情况采用打入法，开挖法或钻孔法进行安装。
其水平方向和竖直方向形成平顺的线性。
立柱安装用砼埋入法时，施工中特别应注意：必须保证立柱水平、竖直尺寸符合要求后才可浇筑砼。
1.2.3 波形梁安装波形梁通过拼接螺栓相互拼接，并由连接螺栓固定于立柱或横梁上，拼接方向应顺行车方向。
波形梁连接螺栓及拼接螺栓不能过早拧紧，以便在安装过程中利用波形梁的长圆及时进行调整，使其成为平直的线形，避免局部凹凸。
波形梁安装时应尽量使波形梁顶面与道路竖曲线相协调，当护栏的线形认为比较满意时，方可最后拧紧螺栓。
1.2.4 横隔梁及端头安装波形梁安装前横隔梁与立柱间的连接螺栓不应过早拧紧，当横隔梁与波形梁准确就位后，方可拧紧螺栓。
端头锚固主要包括锚固固件及混凝土基础，在端部基础砼设计强度达到50%以上方可拧紧螺栓。
1.2.5 调校1.2.6 施工时应注意的几个问题：护栏施工时应准确掌握各种设施的资料，特别是埋设于路基中各种管道的准确位置，在施工过程中不允许对地底下设施造成任何破坏。
如遇地下通讯管线、泄水管或涵顶填土深度不足时，应调整立柱位置，或改变立柱固定方式。
当立柱打入过深时，不得将立柱拔出矫正，需将其余全部拔出，将其基础重新夯实后再打入，或调整立柱位置。
桥梁护栏应安装法兰盘，注意法兰盘的定位和立柱顶面标高的控制。
波形梁护栏施工工艺
波形梁护栏施工工艺一、概述波形梁护栏是一种较为常见的道路交通设施，作为道路分隔带和护栏，可以有效地保障道路畅通和行车安全。
本文将从工艺流程、设备要求、质量控制等方面，对波形梁护栏的施工工艺进行详细阐述。
二、工艺流程波形梁护栏施工工艺包括以下主要流程：1. 现场清理首先，施工人员应到现场对施工地点进行清理，确保道路面和基础平整。
同时，要清理现场周边的杂物和建筑垃圾，确保施工区域的环境整洁。
2. 预留线型根据要求，在预定位置设置波形梁护栏的位置，进行桩基的安插，将一定长度的栓钉固定在路基上，以保证波形梁的安定。
3. 绑扎钢筋在波形梁护栏的安装位置上，固定好钢筋，采用电焊将波形梁的下部连接三角支座，采取对角拉伸器紧密连接。
4. 波形梁安装波形梁护栏的波形钢梁是由多节铆接而成，施工人员应将波形梁的每一节根据实际情况安装、拼接，并且保证每一节的连接口紧密不漏。
同时，在接触点处，要进行涂刷防腐蚀涂料，以延长波形梁的使用寿命。
5. 固定制作结束经过测试和调试验收，波形梁护栏的施工就完成了。
施工地点也需进行清理，清理后进行验收，以确保施工质量达到标准要求。
三、设备要求为了保证波形梁护栏的施工质量和速度，施工人员需要使用一些必要的设备：1.挖掘机：用于现场清理和挖掘栓钉位置。
2.桩基钻机：用于栓钉基础的夯实和钻孔。
3.吊车：用于安装波形梁和各种工具的搬运。
4.涂刷机：用于对波形梁的防腐蚀涂料进行涂刷。
5.电焊机：用于对钢筋、支架和波形梁进行焊接。
四、质量控制波形梁护栏是一道重要的安全道路设施，其施工质量非常重要。
为了确保施工质量，应按照以下基本要求进行施工：1.建立完善的质量管理制度、监管和考核机制，确保施工人员具有足够的知识和技能，杜绝安全事故的发生。
2.施工过程中应组织专业人员进行施工，并保证施工人员在现场施工时遵守相关规章制度。
3.对钢筋、支架和波形梁进行检验，并确保每一节波形梁均符合设计要求。
4.施工中应进行实时质量控制和检查，保证施工质量合格。
波形梁护栏施工技术方案
波形梁护栏施工技术方案
一、设计
二、材料选用
三、基础处理
四、施工工艺流程
1.安装立柱：根据设计要求和立柱间距，确定立柱的位置和设置高度。
将立柱插入基础孔中，使用水平仪校正立柱的垂直度，并使用混凝土固定
立柱。
2.安装波形梁：将预制的波形梁放置在立柱上，并使用连接件将波形
梁与立柱连接起来。
3.固定连接件：使用螺栓或焊接等方法，将连接件固定在波形梁和立
柱上，以确保连接牢固和稳定。
4.检验调整：在安装完成后进行检验，确保护栏的垂直度和水平度符
合要求。
5.防腐处理：对护栏进行防腐处理，以提高护栏的耐久性和抗腐蚀性能。
五、质量管理
在施工过程中，需要进行质量管理，确保护栏的质量符合设计要求和
相关标准。
包括材料的验收、焊接质量的检查、连接件的固定力检测等。
六、安全措施
在施工中需要采取必要的安全措施，保证施工人员的安全。
包括佩戴安全帽、戴防护眼镜、穿防护服等。
总之，波形梁护栏的施工技术方案需要根据实际情况确定，确保护栏的质量和安全性。
在施工过程中，需要严格按照设计要求和相关规范进行施工，同时采取必要的质量管理和安全措施，确保施工质量和人员安全。
波形护栏施工工艺流程
1．波形护栏施工工艺流程及操作要点1.1.1 施工工艺流程图施工放样←高程复核↓施工断面前期处理↓预埋件安装和定位↓模板安装↓混凝土浇筑↓模板拆除↓混凝土养护1.2施工操作要点1.2.1立柱放样根据设计点号进行放样，立柱放样时间利用调整段调节间距，并利用分配方法处理间距零头数。
立柱放样后应检查每根立柱位置的地基状态，如遇地下通讯管道、汇水管或涵洞顶部埋深不足时，应调整某些立柱的位置，改变固定方式。
1.2.2 立柱安装按设计图要求，并与道路线性相协调。
立柱根据具体情况采用打入法，开挖法或钻孔法进行安装。
其水平方向和竖直方向形成平顺的线性。
立柱安装用砼埋入法时，施工中特别应注意：必须保证立柱水平、竖直尺寸符合要求后才可浇筑砼。
1.2.3 波形梁安装波形梁通过拼接螺栓相互拼接，并由连接螺栓固定于立柱或横梁上，拼接方向应顺行车方向。
波形梁连接螺栓及拼接螺栓不能过早拧紧，以便在安装过程中利用波形梁的长圆及时进行调整，使其成为平直的线形，避免局部凹凸。
波形梁安装时应尽量使波形梁顶面与道路竖曲线相协调，当护栏的线形认为比较满意时，方可最后拧紧螺栓。
1.2.4 横隔梁及端头安装波形梁安装前横隔梁与立柱间的连接螺栓不应过早拧紧，当横隔梁与波形梁准确就位后，方可拧紧螺栓。
端头锚固主要包括锚固固件及混凝土基础，在端部基础砼设计强度达到50%以上方可拧紧螺栓。
1.2.5 调校1.2.6 施工时应注意的几个问题：护栏施工时应准确掌握各种设施的资料，特别是埋设于路基中各种管道的准确位置，在施工过程中不允许对地底下设施造成任何破坏。
如遇地下通讯管线、泄水管或涵顶填土深度不足时，应调整立柱位置，或改变立柱固定方式。
当立柱打入过深时，不得将立柱拔出矫正，需将其余全部拔出，将其基础重新夯实后再打入，或调整立柱位置。
桥梁护栏应安装法兰盘，注意法兰盘的定位和立柱顶面标高的控制。
波形梁护栏施工工艺
波形梁护栏施工工艺
波形梁护栏是一种常用的道路护栏，其施工工艺如下：
1. 基础处理：首先需要对施工区域进行基础处理，清除杂物，平整地面，并进行标线。
2. 固定钢柱：按照设计要求，将钢柱按一定间距固定在地面上，可以使用锚固膏、膨胀螺栓等方式进行固定。
3. 安装横梁：将波形梁护栏的横梁与钢柱相连接，可以使用膨胀螺栓或焊接等方式进行固定。
4. 安装立柱：按照设计要求，在横梁上安装立柱，一般是将立柱插入横梁的孔洞中并固定，确保立柱与横梁之间的连接牢固。
1
5. 安装波形板：将波形板安装在立柱上，通过螺栓进行固定，如果需要加强固定，可以进行焊接。
6. 焊接：对于需要加固的地方，可以使用电焊对波形板和立柱进行焊接，以增加护栏的稳固性。
7. 涂装：对已安装完毕的波形梁护栏进行涂装，确保表面平整、光滑，并具有防腐、防锈的功能。
8. 检查与验收：在施工完成后，对波形梁护栏进行检查，确保施工质量符合相关标准与要求，并进行验收。
需要注意的是，在施工过程中应严格按照设计要求和相关标准进行操作，确保护栏的安全性和稳固性。
施工人员应具备相应的资质和经验，且采取必要的安全措施，确保施工过程的安全性。
2。
波形护栏工程施工百度
波形护栏工程施工百度一、波形护栏工程施工前的准备工作在进行波形护栏工程施工之前，有必要进行一些准备工作，以确保施工进展顺利。
首先要对施工现场进行检查和勘测，了解施工现场的地形地貌、周边环境等情况，为后续的施工工作做好准备。
同时还要对施工材料进行检查，确保施工所需的材料质量符合相关标准，保证施工质量。
在施工前还需要确定施工方案和施工计划，制定合理的施工工序和进度安排，确保施工能够按时完成。
二、波形护栏工程施工的工序1、挖掘基础：波形护栏的立柱通常需要固定在地面上，因此需要进行基础的挖掘工作。
在进行挖掘工作之前，首先需要对施工现场进行标识和划线，确定立柱的位置和间距。
挖掘基础时，要根据设计要求和标准进行挖掘，并确保基础的平整和垂直度。
2、安装立柱：挖掘完基础之后，就可以进行立柱的安装工作。
在进行立柱安装时，首先要对立柱进行检查，确保立柱的质量符合要求。
然后根据设计要求将立柱固定在基础上，同时要做好立柱的调整和校正工作，确保立柱的垂直度和稳固性。
3、安装波形护栏板：立柱安装完成后，就可以进行波形护栏板的安装工作。
在进行波形护栏板的安装时，要根据设计要求和施工标准进行安装，并确保波形护栏板的平整、整齐和稳固。
4、焊接和连接：在进行波形护栏板的安装工作时，还需要进行焊接和连接工作。
在进行焊接工作时要注意焊接的质量和牢固度，确保焊接点的牢固性和平整度。
同时还要对连接部位进行检查和调整，确保连接的牢固性和稳定性。
5、涂装和喷涂：波形护栏板安装完成之后，还需要进行涂装和喷涂工作。
在进行涂装和喷涂时，要选择合适的涂料和喷涂设备，并按照相关要求进行施工，确保涂装和喷涂的质量。
6、验收和清理：波形护栏工程施工完成之后，还需要进行验收和清理工作。
对施工完成的波形护栏工程进行验收，确保施工质量符合相关要求。
同时还要对施工现场进行清理，清除施工垃圾和材料残渣，保持施工现场的整洁。
三、波形护栏工程施工需要注意的问题1、施工现场安全：在进行波形护栏工程施工时，要严格遵守相关的安全规范和操作规程，确保施工现场的安全。
国道波形护栏工程施工规范
国道波形护栏工程施工规范一、施工准备1. 施工前应认真阅读设计图纸、施工方案和技术规范，了解工程特点、施工要求和技术标准。
2. 施工前应做好现场调查，了解道路线形、交通流量、地形地貌等情况，确保施工方案的合理性和可行性。
3. 施工前应准备好所需的施工机械、设备和材料，并确保其性能良好、安全可靠。
4. 施工前应组织施工人员认真学习相关施工技术规范和操作规程，确保施工人员掌握施工要领和操作技能。
二、施工工艺1. 施工顺序：先进行立柱施工，然后进行护栏板安装，最后进行连接件和标线施工。
2. 立柱施工：（1）立柱位置应根据设计图纸进行测量放样，确保立柱间距、高度和倾斜度符合设计要求。
（2）采用打入法设置立柱时，应严格按照钢钎确定的位置，首先安放自制导向器，再将立柱沿导向孔打入，以确保垂直度。
（3）立柱打入土中应至设计深度，当打入过深时，不得将立柱部分拔出加以矫正，而须将其全部拔出，等到基础压实后重新打入。
3. 护栏板安装：（1）护栏板应按设计要求进行截断和拼接，确保护栏板的长度、宽度和波形符合设计要求。
（2）护栏板应通过连接件与立柱连接，连接件应安装牢固、紧密，确保护栏板的稳定性。
（3）护栏板安装应顺直，波形应一致，外观应平整、美观。
4. 连接件和标线施工：（1）连接件应按设计要求进行安装，确保连接件的牢固度和稳定性。
（2）标线应按设计要求进行施工，确保标线的清晰、准确和耐久性。
三、施工质量控制1. 施工过程中应严格执行施工方案和技术规范，确保施工质量。
2. 施工过程中应定期对施工质量进行检查和验收，发现问题及时整改。
3. 施工过程中应做好施工记录，包括施工日期、施工人员、施工内容、施工质量等情况。
4. 施工完成后应进行整体验收，确保工程质量符合设计要求和规范要求。
四、施工安全措施1. 施工前应做好施工现场的安全防护措施，包括设置警示标志、隔离带等。
2. 施工过程中应严格遵守安全操作规程，确保施工人员的人身安全。
波形护栏施工工艺
波形护栏施工工艺1、施工准备施工开始前，施工技术人员熟悉、理解设计图纸以及相关的施工规范，并与施工人员一起到施工现场与设计图纸一一核对，找出所施工路段桩号、各类构造物及各结构护栏设置地点，同时做好施工设备及材料的进场工作。
2、波形护栏放样①、立柱应根据设计图纸进行放样，并以桥梁、通道、涵洞、立交、平交等为控制点,进行测距定位,可利用调整段调节间距，并利用分配方法处理间距零头数.②、为准确放样和保证护栏的线形，隔段进行桩号复核和闭合。
③、立柱放样后，应调查每根立柱位置的地表状态，如遇地下通讯管线、泄水等，或涵洞顶部埋置深度不足时，应调整某些立柱的位置，改变立柱固定方式.3、波形护栏安装①、根据设计图纸进行立柱钻孔,并检查使之与道路线形相协调。
②、如路肩基本情况允许，采用打入法设置立桩，施工时应精确定位,立柱打入土中应至设计深度，当打入过深时，不得只将立柱部拔出加以矫正,而须将其全部拔出,待基础压实后重新打入.③、立柱打入困难时，可采用钻孔法或开挖法安装立柱。
采用钻孔法安装，立柱定位后应与路基相同的材料回填，并分层夯填密实；采用开挖法埋设立柱，回填土应采用良好的材料并分层夯实（每层厚不超过15cm），回填土的压实度不应小于相邻原状土.④、设置于构造物中的护栏立柱，施工一般在结构物施工时已做好砼基础.采用预留孔基础时，应先清除孔内杂物,吸干孔内积水，将化好的沥青在孔底涂一遍，然后放入立柱，控制好标高.即可在立柱周围注砂.在灌砂时一定要保持立柱的正确位置和垂直度.把砂振实后，即可用沥青封口,防止雨水漏入孔内。
⑤、沥青路面段的立柱施工时，柱坑从路基到面层下5cm采用与路基相同的材料回填并分层夯实，余下部分采用与路面相同材料回填并夯实。
⑥、立柱安装就位后，其水平方向和竖直方向形成平顺的线形.⑦、渐变段的端部护栏施工时，应按设计规定的坐标严格控制其立柱位置，注意抛物线形.4、波形梁安装①、波形梁安装时，通过拼接螺栓相互拼接，并由连接螺栓固定于立柱或横梁上。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
.
波形梁钢护栏1.1 波形护栏的施工1、护栏施工方案、施工方法：段冲出是为了防止失控车辆越过中央分隔带或在路侧比较危险的路为了吸收能量，减轻事故和车辆及人员的路基，不致发生二次事故；
①严格按招标文(1)、施工方案损伤程度及诱导视线和美化道路。
证明。
所有钢材按招标文件要求必须有材料质量件要求选购材料，高强波形梁钢护栏的所用钢构件均采用热浸镀锌进行金属防腐处理，栓进行热浸镀锌处理后对高强度螺栓连接表面要涂黄油，并进度螺
在出厂时应密封包装，以防运输、保存期间生锈行磷化润滑处理，②总的施工顺序为先单面护栏后双面护栏，最后防眩设施或弄脏。
工，逐段连接，按段自检，实施全过程质量控制，安装，采用分段施③施工队设置打桩队二组，安装队二组，测量确保全线优质完工。
DY300 拟配备共计一组，15 人。
运输队队一组，维修队一组，、施工方1 辆。
(2) 2 台，打桩机2 交流电焊机台，载重汽车）采用打入法设置立柱。
打入法设置立柱，应严（a 法a 立柱安装首先安放自制导向器，再将立柱沿导向孔格按照钢钎确定的位置，
当打入过深时，至设计深度，打入，以确保垂直度。
立柱打入土中应
等到基础压实不得将立柱部分拔出加以矫正，而须将其全部拔出，立立柱安装应与设计图纸相符。
后重新打入。
并与道路线形相协调，）如打入柱应牢固地埋入土中，达到设计深度，并与路面垂直。
（b
立柱困难时，可采用钻孔法或开挖法安装立柱。
当采用钻孔法进行安装时，立柱定位后应与路基相同的材料回填，并分层夯填密实，使其具有不低于相邻原状土的密实度。
当采用开挖法施工，埋设立柱.. .
好的相同材料并分层夯实（每层厚不得超过时，回填料应采用良
邻原状土。
岩石中的柱桩应，回填土的压实度不应小于相15cm））考虑到护栏结构对景观及驾驶员的视线诱用粒料回填并夯实。
（c 应立即进行垂直度、位置、标高的检导的影响，立柱安装就位后，查、间距检查直线采用查。
垂直度检查采用靠尺逐根检查。
位置检钢尺检测，曲线段采用偏角法使用经纬仪检测；横向位置
..
.
以路缘石内检查采用尺量道路中心线与立柱横向间距。
标高检查，其水平方向和竖直侧路面为基准，采用自制模或水准仪逐根检查。
段及端部立柱的安装为施工时需重点方向应形成顺畅的线形。
渐变b 注意的部位，施工中应严格控制立柱位置、高度、注意抛物线形。
）在调整好立柱后，即可安装托架防阻块、波形梁、端头的安装（a 螺栓固定于波形梁与立柱之（防阻块）。
托架（防阻块）通过连接
）确就位。
b （间。
在拧紧连接螺栓前应调整托架（防阻块）使其准波形梁通过拼接螺栓相互拼接，并由连接螺栓固定于托架（防阻块）波形梁的搭接方向是安装的关键，严格按照图纸进行上。
路基护
栏、方向应与行车方向一致。
波形梁在安装过程中应不断进安装。
搭接
以便在安装不应过早行调整。
因此，拧紧其连接螺栓和拼接螺栓，整，使其形成平顺的线形，过程中利用波形梁的长圆孔及时进行调
最后拧紧螺栓。
避免局部凹凸。
当护栏的线形认为比较满意时，方可长托架（防阻块）与波形梁之间连接螺栓不宜拧得过紧，以便利用
）端头梁通过拼接螺栓与标准段护栏相互拼（c圆孔调节温度应力。
分段施工完毕后，自检合梁基本相同。
接。
端头梁施工方法与波形）立柱不得有明显的扭1（格并报请监理工程师验收。
注意事项：
样应以公路上的控转，不得焊接加长，端部毛刺必须清除。
立柱放应与制点为基础，根据量距情况对立柱间距作适当调整；立柱安装设计图纸相符，并与道路线形协调；立柱必须牢固地埋入土中，并埋）无论（2 入深度必须达到设计所规定的深度，且与地平面垂直。
采用何种方法安装护栏，承包人应尽量避免损坏路面下埋设的管线..
.
损坏后的修理费用由承包人设施，若造成损坏时承包人应负责修好，）护栏安装完毕后，水平方向和竖直方向应形成顺畅的线（3承担。
）设置于路侧的波4及驾驶员的视线有良好诱导。
形。
应对景观（波形梁板）（形梁护栏，不应使护栏面侵入公路建筑界限以内。
5一般应采用连续辊压成形。
波形梁上的螺栓孔必须定位准确，
..
.
立柱安装完毕至（6）每一端部的所有拼接螺栓孔应一次冲孔完成。
）波形梁的连接螺栓及（7柱帽安装期间，应防止立柱内掉入杂物。
）在拧紧连接螺栓前应调整托架（防阻块）（8拼接不宜过早拧紧。
）护栏、端头、立柱长度和宽度方向不允许焊接，构9（准确就位。
）防阻块不得有明显的扭转。
端面切口应平10件不应出现裂缝。
（光滑平整，焊缝位置应位于任一无螺孔直，毛刺必须清除。
焊缝应）端头不得有明显的扭转。
切口应垂直，端部毛刺（11的平面上。
必须清除。
曲线部分应圆滑平顺。
..
.
..。
