SMC真空压力开关

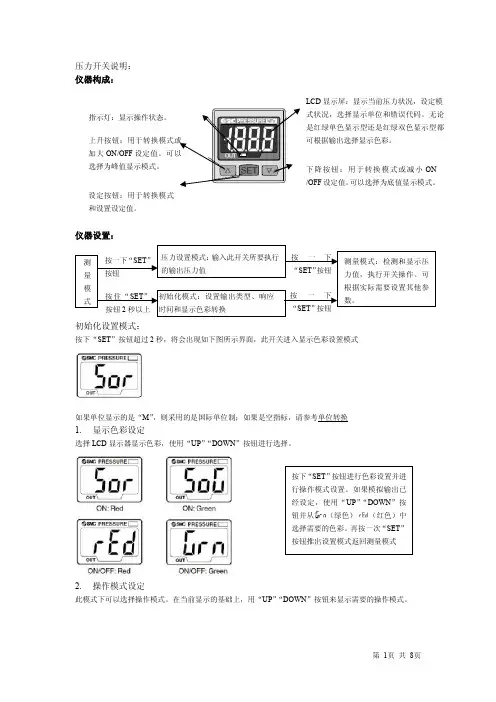

SMC压力教材开关ISE-30
仪器设置：
测 按一下“SET” 压力设置模式：输入此开关所要执行 按 一 下 测量模式：检测和显示压
量 按钮
的输出压力值
“SET”按钮 力值，执行开关操作。可
模
根据实际需要设置其他参
式 按 住“ SET” 初始化模式：设置输出类型、响应 按 一 下 数。
按下“SET”按钮进行色彩设置并进 行操作模式设置。如果模拟输出已 经设定，使用“UP”“DOWN”按 钮并从 （绿色） （红色）中 选择需要的色彩。再按一次“SET” 按钮推出设置模式返回测量模式
2. 操作模式设定
此模式下可以选择操作模式。在当前显示的基础上，用“UP”“DOWN”按钮来显示需要的操作模式。
用于真空/低压：Pa←→ kgf/cm2←→ bar ←→psi←→ inchHg ←→mmHg 用于正压：MPa←→ kgf/cm2←→ bar ←→psi
单位说明：
显示单位 Pa kgf/cm2 bar psi mmHg
ISE30 0.001 MPa 0.01 0.01 0.2 —
ZSE30 0.2 kPa 0.002 0.002 0.05 2
如果在最高位闪烁时按一下“SET”按钮，则最低位将闪烁。
4. 按住“SET”按钮超过 1 秒则返回设置值显示模式。
选项设置： 1. 显示校正
在测量模式下，同时按住“UP”“DOWN”按钮超过 2 秒，将会显示 和当前测量值。用“UP”“DOWN” 按钮来改变设置值。如果更改设置值后持续 2 秒没有按钮操作，则显示模式返回显示 和当前测量值。
压力开关说明： 仪器构成：
指示灯：显示操作状态。 上升按钮：用于转换模式或 加大 ON/OFF 设定值。可以 选择为峰值显示模式。
smc-数字式压力开关-使用说明书
文件No.PS※※-OMS0006CN-G数字式压力开关ZSE20(F)ISE20安全注意事项2型式表示・型号体系8产品各部位名称及功能10用语说明11安装·设置14设置方法14配管方法16配线方法18设定概要[测量模式] 20 压力设定21 3步设定模式22 简易设定模式24功能选择模式26功能选择模式说明26出厂设定26 F0 单位切换功能28 F1 OUT1的设定29 F3 数字滤波器的设定32 F4 自动预设功能的设定33 F6 显示值微调的设定35 F10 子画面的设定36 F11 显示分辨率的设定41 F80 省电模式的设定42 F81 密码输入的设定43 F82 线名输入的设定45 F90 全功能的设定46 F98 输出确认48 F99 恢复出厂设置49其他设定50维护54忘记密码的场合54故障一览表55规格62规格表62外形尺寸图64安全注意事项此处所示的注意事项是为了确保您能安全正确地使用本产品，预先防止对您和他人造成危害和伤害而制定的。
这些注意事项，按照危害和损伤的大小及紧急程度分为「注意」「警告」「危险」三个等级。
无论哪个等级都是与安全相关的重要内容，所以除了遵守国际规格(ISO/IEC)、日本工业规格(JIS)*1)以及其他安全法规*2)外，这些内容也请务必遵守｡*1) ISO 4414: Pneumatic fluid power -- General rules relating to systemsISO 4413: Hydraulic fluid power -- General rules relating to systemsIEC 60204-1: Safety of machinery -- Electrical equipment of machines (Part 1: General requirements)ISO 10218: Manipulating industrial robots-SafetyJIS B 8370: 空气压系统通则JIS B 8361: 油压系统通则JIS B 9960-1: 机械类的安全性-机械的电气装置（第1部：一般要求事项)JIS B 8433: 产业用操作机器人-安全性等*2) 劳动安全卫生法等注意误操作时，有人员受伤的风险以及物品破损的风险｡警告误操作时，有人员受到重大伤害甚至死亡的风险。
SMC真空压力表 使用手册.pdf
Z/ISE30A 系列压力开关设定说明设定顺序：通电—测量模式—零点校正—功能设定—测量模式产品通电后，自动进入压力测量模式，第一次使用时，请按如下顺序操作。
1、零点校正：产品第一次使用时，通电且不施加气压时，如果显示值不为零，和键同时按住1s 以上，显示值归零。
2、基本功能设定：测量模式下按住键2s 以上，压力开关进入功能设定模式,显示屏显示为。
按和键选择对应功能后按进入详细功能设置。
备注：部分功能为可选功能，根据型号而定。
特定型号下如果不包含某可选功能，对应位置显示。
全部功能列表：项目出厂设置F0：单位选择功能 ISE-Mpa,ZSE-KPa,Option P-psi F1：OUT1规格设定 迟滞模式，常开F2：OUT2规格设定 迟滞模式，常开 F3：响应时间设定 2.5 ms F4：显示精度设定 1/1000 F5：自动预设功能设定 手动模式F6：显示值校正 0% F7：省电模式选择 OFF F8：密码锁设定OFF1）F0-单位选择功能可选功能，部分型号无此功能。
单位不同，显示屏开显示的数值范围不同。
操作方法：按和键选择对应单位，按键确认。
测量模式按住键2s 以上功 能 选 择 模 式功能设定2）F1-OUT1输出规格设定方法：此部分可设置输出类别（迟滞型/比较型）和输出模式（常开/常闭）设定。
按键进入单位选择模式按和键选择对应单位交替显示按键完成设定返回到功能选择模式，屏幕显示F0F0-单位选择功能设定完成输出模式常开型 出厂时默认设置常闭型迟滞模式（出厂时默认设置） 压力输出迟滞（H-1）压力输出压力输出迟滞（H-1）压力输出比较模式（也称窗口比较模式） 迟滞模式（出厂时默认设置） 比较模式（也称窗口比较模式） 迟滞（H1） 迟滞（H1）迟滞（H1） 迟滞（H1）功能选择模式下按和至屏幕显示，然后按进入OUT1规格设定。
压力设定状态：此状态下设定压力开关输出的ON/OFF 点。
以迟滞型为例：输出方法：当压力超过设定值时，开关输出变为ON 。
SMC真空压力表 使用手册
Z/ISE30A 系列压力开关设定说明设定顺序：通电—测量模式—零点校正—功能设定—测量模式产品通电后，自动进入压力测量模式，第一次使用时，请按如下顺序操作。
1、零点校正：产品第一次使用时，通电且不施加气压时，如果显示值不为零，和键同时按住1s 以上，显示值归零。
2、基本功能设定：测量模式下按住键2s 以上，压力开关进入功能设定模式,显示屏显示为。
按和键选择对应功能后按进入详细功能设置。
备注：部分功能为可选功能，根据型号而定。
特定型号下如果不包含某可选功能，对应位置显示。
全部功能列表：项目出厂设置F0：单位选择功能 ISE-Mpa,ZSE-KPa,Option P-psi F1：OUT1规格设定 迟滞模式，常开F2：OUT2规格设定 迟滞模式，常开 F3：响应时间设定 2.5 ms F4：显示精度设定 1/1000 F5：自动预设功能设定 手动模式F6：显示值校正 0% F7：省电模式选择 OFF F8：密码锁设定OFF1）F0-单位选择功能可选功能，部分型号无此功能。
单位不同，显示屏开显示的数值范围不同。
操作方法：按和键选择对应单位，按键确认。
测量模式按住键2s 以上功 能 选 择 模 式功能设定2）F1-OUT1输出规格设定方法：此部分可设置输出类别（迟滞型/比较型）和输出模式（常开/常闭）设定。
按键进入单位选择模式按和键选择对应单位交替显示按键完成设定返回到功能选择模式，屏幕显示F0F0-单位选择功能设定完成输出模式常开型 出厂时默认设置常闭型迟滞模式（出厂时默认设置） 压力输出迟滞（H-1）压力输出压力输出迟滞（H-1）压力输出比较模式（也称窗口比较模式） 迟滞模式（出厂时默认设置） 比较模式（也称窗口比较模式） 迟滞（H1） 迟滞（H1）迟滞（H1） 迟滞（H1）功能选择模式下按和至屏幕显示，然后按进入OUT1规格设定。
压力设定状态：此状态下设定压力开关输出的ON/OFF 点。
以迟滞型为例：输出方法：当压力超过设定值时，开关输出变为ON 。

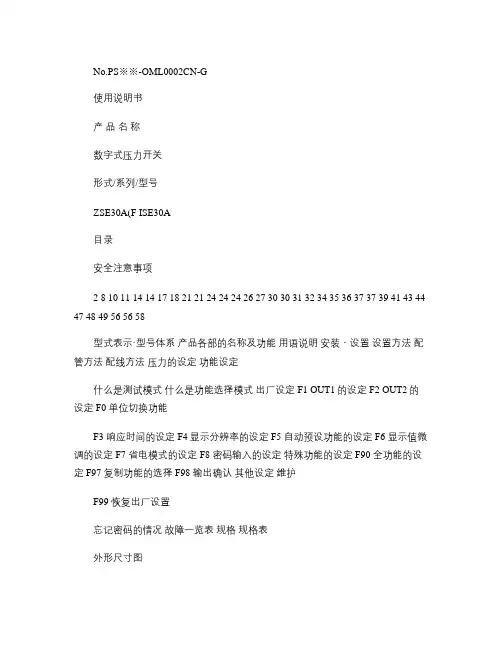

smc真空压力表 说明书ZSE30-ISE30A CN.
但，即使在保证期限内，因使用真空吸盘导致的磨损或橡胶材质劣化等情况不在保证范围内。
『适合用途的条件』
出口海外时，请务必遵守经济产业省规定的法令(外国汇兑及外国贸易法、手续｡
注意
我公司产品不能作为法定计量仪器使用。
我公司制造、销售的产品没有进行各国[计量法]所指定机关的认证申请，并不是取得计量法相关型式认证试验和检定的计量器、计测器。
·请切断供给电源
·请在确认已切断供给气源、并把配管中的压缩空气排放到大气后再进行维修保养。
可能会造成人员受伤。
注意
■通电中请勿触碰端子、连接器
若在通电中碰触端子和连接器，可能会发生触电、设备误动作、开关破损。
禁止接触
■维修保养后，进行适当的功能检查、泄漏检查
当设备无法正常作动、发生泄露等异常情况时，请停止运转。
※2
全法规外，这些内容也请务必遵守｡
※1 ISO 4414: Pneumatic fluid power -- General rules relating to systems
ISO 4413: Hydraulic fluid power -- General rules relating to systems
・请勿在有电涌发生源的场所使用。
在压力开关的附近有发生电涌的装置设备(电磁式升降机・高周波诱导炉・电机等时，可能会导致压力开关内部回路元件发生劣化或破损，因此请在考虑发生源电涌对策的同时避免线路的混触。
No.PS※※-OML0002式/系列/型号
ZSE30A(F ISE30A
安全注意事项
2 8 10 11 14 14 17 18 21 21 24 24 24 26 27 30 30 31 32 34 35 36 37 37 39 41 43 44 47 48 49 56 56 58
SMC压力开关详细介绍
空气压用数字式压力开关Z/ISE30A Series
气动元件论坛 整理上传
1．特征 Copy功能-最多可以将开关设定同时复制至10台
追加2路开关输出
2路开关输出（NPN２路 PNP２路）
1路开关输出＋模拟输出（准标准）
1．特征 真空范围追加（0.0～-101.0kPa）
４位显示
显示精度调整功能
MPa-KPa切换功能
标准对应C E，UL/CSA，RoHS
1．特征 键盘锁定模式下可查看设定值
键盘锁定追加密码锁
追加省电模式
标准对应C E，UL/CSA，RoHS
2．开发目的 将原有产品(Z/ISE30系列)的功能强化，进一步推进传感器扩销。
9．使用上注意点 请在通电4秒后，使用本压力开关进行压力检测。
通电后4秒内，开关输出一直为OFF状态。
请注意检测管路中如果有异物或水分会造成压力开关的破损。
请不要在有水、油及药液飞溅的场所使用本压力开关。
10．总结（「卖点」）
追加多种辅助功能
追加2路输出规格
开关输出2路（NPN２路输出 PNP２路输出）
开关输出1路＋模拟输出（准标准）
（可以适用于现在使用Z/ISE40，而实际不需要IP65防护等级的客户。
）
气动元件论坛 整理上传。
SMC真空压力开关说明
产品名称：SMC真空压力开关说明
真空的含义是指在给定的空间内低于一个大气压力的气体状态，是一种物理现象。
在“虚空”中，声音因为没有介质而无法传递，但电磁波的传递却不受真空的影响。
事实上，在真空技术里，真空系针对大气而言，一特定空间内部之部份物质被排出，使其压力小于一个标准大气压，则我们通称此空间为真空或真空状态。
真空常用帕斯卡（Pascal）或托尔（Torr）做为压力的单位。
在自然环境里，只有外太空堪称最接近真空的空间。
1641年意大利数学家托里拆利在一根长管子内加满水银，然后很缓慢的将管口倒转在一个盛满水银的盆内，管子内水银柱的末端是76厘米高。
这时玻璃管最上方无水银地带是真空状态。
这一实验为“托里拆利实验”，完成实验的玻璃管为“托里拆利管”。
爱因斯坦在用场论观点研究引力现象时，已经认识到空无一物的真空观念是有问题的，他曾提出真空是引力场的某种特殊状态的想法。
首先给予真空崭新物理内容的是P.A.M.狄拉克。
狄拉克于1930年为了摆脱狄拉克方程负能解的困境，提出真空是充满了负能态的电子海。
ise30a-01-p说明书
SMC压力开关ISE30A-01-P中文说明书
产品介绍
真空压力开关是用于检测真空压力的开关。
当真空压力未达到设定值时，开关处于断开状态。
当真空压力开关达到设定值时，开关处于接通状态，发出电信号，智慧真空吸附机构动作。
当真空系统存在泄漏、吸盘破损或气源压力变动等原因而影响到真空压力大小时，装上真空压力开关便可保证真空系统安全可靠的工作。
. 真空压力开关按功能分，有通用型和小孔口吸着确认型；按电触点的形式分，有无触点式和有触点式。
产品详细说明
工作原理一：当被测压力过额定值时，弹性元件的自由端产生位移，直接或经过比较后推动开关元件，改变开关元件的通断状态，达到控制被测压力的目的。
压力开关采用的弹性元件有单圈弹簧管、膜片、膜盒及波纹管等。
开关元件有磁性开关、水银开关、微动开关等。
工作原理二：一般是使用“电接点压力表”，这是一种普通的管弹簧压力表，加上两组电接点。
可以接通相当高低压力的电接点，从而把压力控制在上下限之间。
这种电接点的容量小，只能开关接触器的控制线圈，压力表上的控制位置可以调节。
装在水泵的出水口，当出水压力达到你的
设定值时（即你不需要更大的压力时），压力开关就动作了，水泵停止不工作。
如果压力开关一直不动作，根据你说的情况，应该是压力还没达到动作压力（压力不够）。
工作原理三：当被测压力过额定值时，弹性元件的自由端产生位移，直接或经过比较后推动开关元件，改变开关元件的通断状态，达到控制被测压力的目的。
精度：表示设备程度的值，包括线性度、公差、迟滞、重复性等.。
SMC压力开关设定
ISE40-01-62L-M如何设定一．初始设定1.按“SET”键2S以上，直到显示“1no”。
当“1no”时开。
2.按“△”或“▽”选择out1输出模式。
（“1no”常开“1nc”常闭）设：1no3按“SET”键，再按“△”或“▽”选择out2输出模式。
（“2no ”常开，“2nc”常闭）设：2no4.按“SET”键，再按“△”或“▽”选择响应时间。
（“2.5”=2.5ms，“24”=24ms.“192=192ms”. “768”=768ms）在它们中间选一。
设：245.按“SET”键，再按“△”或“▽”选择“自动预置模式”或“手动预置模式”。
（“Aut”=自动预置模式，“nAn”=手动预置模式，设：nAn6.按“SET”键设定完毕。
二．手动压力设定1．手动设定模式在初始模式设定下，选择手动预置模式，并且按“SET”键，直到显示“P_1”(如上面选“1nc”，对应是“n_1”)。
2．输入out1⑴的设定点的值按“△”增加设定值，按“▽”减少设定值。
交替显示“P_1”和设定值，按“SET”键确认。
设：3（低压）3．输入out1⑵的设定点的值按“△”增加设定值，按“▽”减少设定值。
交替显示“P_2”和设定值，按“SET”键确认。
设：3（低压）4．输入out2⑴的设定点的值按“△”增加设定值，按“▽”减少设定值。
交替显示“P_3”和设定值，按“SET”键确认。
设：3.6（高压）5．输入out2⑵的设定点的值按“△”增加设定值，按“▽”减少设定值。
交替显示“P_4”和设定值，按“SET”键确认。
设：3.6（高压）三．单位设定1．按“△”键或按“▽”键，设定单位PR=KP或MP bRr=bar GF=Kg/c㎡inN=inHg PS=PS1nn=mmHg,按“SET”键确认。
四．上锁模式1．按住“SET”键或更长，当显示UnL时释放，按“△”键或按“▽”键，显示“LoC，”按“SET”键完成。
反之就是解锁。
SMC 压力开关说明书
Other SettingsSummary of Product partsSimple Setting ModeTroubleshootingNote: Specifications are subject to change without prior notice and any obligation on the part of the manufacturer.© 2017 SMC Corporation All Rights ReservedAkihabara UDX 15F, 4-14-1, Sotokanda, Chiyoda-ku, Tokyo 101-0021, JAPANPhone: +81 3-5207-8249 Fax: +81 3-5298-5362URL Specifications/Outline with Dimensions (in mm)Refer to the product catalog or SMC website (URL ) for moreinformation about the product specifications and outline dimensions.PS※※-OMU0004 InstallationMountingMount the optional bracket and panel mount adapter to the pressure switch.When the pressure switch is to be mounted in a place where water and dustsplashes occur, insert a tube into the air-relieving port of the pressure switch.(Refer to "Tube attachment")Mounting with bracketMount the bracket to the body with mounting screws (Self tapping screws:Nominal size 3 x 8L (2 pcs)), then set the body to the specified position.∗: Tighten the bracket mounting screws to a torque of 0.5±0.05 Nm.Self tapping screws are used, and should not be re-used several times.∗: The panel mount adaptercan be rotated through 90degrees for mounting.•Bracket A (Part No.: ZS-46-A1)•Bracket B (Part No.: ZS-46-A2)Mounting with panel mount adapterMount part (a) to the front of the body and fix it. Then insert the body with (a) intothe panel until (a) comes into contact with the panel front surface. Next, mountpanel for fixing.•Panel mount adapter(Part No.: ZS-46-B)Panel mount adapter +Front protective cover(Part No.: ZS-46-D)WiringWiring connectionsUse a separate route for the product wiring and any power or high voltage wiring.Otherwise, malfunction may result due to noise.If a commercially available switching power supply is used, be sure to ground theframe ground (FG) terminal. If the switching power supply is connected for use,switching noise will be superimposed and it will not be able to meet the productspecifications. In that case, insert a noise filter such as a line noise filter/ferritebetween the switching power supplies or change the switching power supply tothe series power supply.How to use connectorConnector attachment/detachmentWhen connecting the connector, insert itstraight onto the pins, holding the lever andconnector body, and lock the connector bypushing the lever hook into the concavegroove on the housing.To detach the connector, remove the hookfrom the groove by pressing the leverdownward, and pull the connector straight out.DC(+)OUT1OUT2FUNCDC(-)BrownBlackWhiteGrayBluePipingTightening the connection threadFor connecting to the body (piping specification: -M5)After hand tightening, apply a spanner of the correct size tothe spanner flats of the piping body, and tighten with a 1/6 to1/4 rotation.As a reference, the tightening torque is 1 to 1.5 Nm.(When replacing the piping adapter ZS-46-N∗, tighten it usingthe same method.)Piping specification: -01, -N01After hand tightening, hold the hexagonal spanner flats of thepressure port with a spanner, and tighten with 2 to 3 rotations.As a reference, the tightening torque is 3 to 5 Nm.When tightening, do not hold the pressure switch body with aDefault settingsWhen the pressure exceeds the setvalue, the switch will be turned on.When the pressure falls below theset value by the amount ofhysteresis or more, the switch willbe turned off. The default setting isto turn on the pressure switch whenthe pressure reaches the centre ofthe atmospheric pressure and upper limit of the rated pressure range. If this condition,shown to the right, is acceptable, then keep these settings.Error indication functionThis function is to display error location and content when a problem or error has occurred.above are displayed, please contact SMC.Refer to the SMC website (URL ) for more information abouttroubleshooting.Power is supplied.button between1 and 3 sec.∗:The outputs will continue to operate during setting.∗:If a button operation is not performed for 3 seconds during the setting, the display will flash.(This is to prevent the setting from remaining incomplete if, for instance, an operator were to leave duringsetting.)∗:3 step setting mode, simple setting mode and function selection mode settings are reflected each other.[3 step setting mode (hysteresis mode)]orcan be changed in the same way.button once when the item to beThe set value on the sub display (right) will startflashing.orbutton.buttons are pressed and held simultaneously for 1 second orlonger, the set value is displayed as [- - -], and the set value will be the same as thecurrent pressure value automatically (snap shot function).Afterwards, it is possible to adjust the value by pressing button.button to complete the setting.The pressure switch turns on within a set pressure range (from P1L to P1H) duringwindow comparator mode.Set P1L, the lower limit of the switch operation, and P1H, the upper limit of the switchoperation and WH1 (hysteresis) following the instructions given above.(When reversed output is selected, the sub display (left) shows [n1L] and [n1H].)∗:Set OUT2 in the same way. (ex. P_2, H_2)∗:Setting of the normal/reverse output switching and hysteresis/window comparator mode switchingare performed with the function selection mode [F 1] OUT1 setting and [F 2] OUT2 setting.value[F 0] Units selection functionPeak/bottom value indicationbutton inmeasurement mode.Snap shot functionbuttons for 1 secondor longer simultaneously. Then, the set value of the sub display (right) shows [- - -], andthe values corresponding to the current pressure values are automatically displayed.Zero-clear functionbuttons are pressed for 1 second orlonger simultaneously, the main display shows [- - -], and the reset to zero.The display returns to measurement mode automatically.Key-lock functionTo set each of these functions, refer to the SMC website(URL ) for more detailed information, or contact SMC.button between 1 and 3 seconds in measurementmode. [SEt] is displayed on the main display. When the button is releasedwhile in the [SEt] display, the current pressure value is displayed on themain display, [P_1] or [n_1] is displayed on the sub display (left), and theset value is displayed on the sub display (right) (Flashing).or button to(The snap shot function can be used.)or button to set the(The snap shot function can be used.)or button, the delay time of the switch output can be selected.button for 2 seconds or longer to complete the setting.∗:If the button is pressed for less than 2 seconds, the setting will moves to the OUT2 setting.In the window comparator mode, set P1L, the lower limit of the switch operation, andP1H, the upper limit of the switch operation, WH1 (hysteresis) and dt1 (delay time)following the instructions given above.(When reversed output is selected, the sub display (left) shows [n1L] and [n1H].)∗:Set OUT2 in the same way.Function selection modebuttonbetween 3 and 5 seconds, to display [F 0].Select to display the function to be changed[F button for 2seconds or longer in function selection modeto return to measurement mode.∗:Some products do not have all the functions. If no functionis available or selected due to configuration of otherfunctions, [- - -] is displayed on the sub display (right).Names of individual partsRefer to the product catalog or SMC website (URL ) for moreinformation about panel cut-out and mounting hole dimensions.Pressure Setting3 Step Setting Mode(URL ) for more detailed information, or contact SMC.MaintenanceHow to reset the product after a power cut or forcible de-energizingThe setting of the product will be retained as it was before a power cut or de-energizing.The output condition is also basically recovered to that before a power cut or de-energizing, but may change depending on the operating environment. Therefore, checkthe safety of the whole installation before operating the product. If the installation is usingaccurate control, wait until the product has warmed up (approximately 10 to 15 minutes). Safety InstructionsBefore UseDigital Pressure SwitchZSE20B(F)/ISE20BThank you for purchasing an SMC ZSE20B(F)/ISE20B Series Digital Pressure Switch.Please read this manual carefully before operating the product and make sure youunderstand its capabilities and limitations. Please keep this manual handy for futurereference.Safety InstructionsThese safety instructions are intended to prevent hazardous situations and/orequipment damage.These instructions indicate the level of potential hazard with the labels of "Caution","Warning" or "Danger". They are all important notes for safety and must be followed inaddition to International standards (ISO/IEC) and other safety regulations.OperatorSwitch ONAt normal output Switch OFFSet valueP_1HysteresisH_1TimePressureDefault settingThe default setting is as follows.If no problem is caused by this setting,keep these settings.Connector pin numbers[F 2] Setting of OUT2Same setting as [F 1] OUT1.NOTE•The direct current power supply to be used should be UL approved as follows:Circuit (of Class 2) which is of maximum 30 Vrms (42.4 V peak), with UL1310 Class2 power supply unit or UL1585 Class 2 transformer.•The product is a UL approved product only if it has a mark on the body.Tube attachmentWhen this pressure switch is used in a place wherewater and dust splashes may occur, insert a tube in theair-relieving port, and bring piping of the opposite sideup to the safe position to keep it from water and dust.(See the right figure.)∗: The tube should be inserted to the end of the air-relieving port.∗: SMC TU0425 (polyurethane, O.D ø4, I.D ø2.5) is a suitable tubing.。
SMC压力开关设定
SMC压力开关设定ISE40-01-62L-M如何设定一．初始设定1.按“SET”键2S以上，直到显示“1no”。
当“1no”时开。
2.按“△”或“▽”选择out1输出模式。
（“1no”常开“1nc”常闭）设：1no3 按“SET”键，再按“△”或“▽”选择out2输出模式。
（“2no ”常开，“2nc”常闭）设：2no4.按“SET”键，再按“△”或“▽”选择响应时间。
（“2.5”=2.5ms，“24”=24ms.“192=192ms”. “768”=768ms）在它们中间选一。
设：245. 按“SET”键，再按“△”或“▽”选择“自动预置模式”或“手动预置模式”。
（“Aut”=自动预置模式，“nAn”=手动预置模式，设：nAn6.按“SET”键设定完毕。
二．手动压力设定1．手动设定模式在初始模式设定下，选择手动预置模式，并且按“SET”键，直到显示“P_1”(如上面选“1nc”，对应是“n_1”)。
2．输入out1⑴的设定点的值按“△”增加设定值，按“▽”减少设定值。
交替显示“P_1”和设定值，按“SET”键确认。
设：3（低压）3．输入out1⑵的设定点的值按“△”增加设定值，按“▽”减少设定值。
交替显示“P_2”和设定值，按“SET”键确认。
设：3（低压）4．输入out2⑴的设定点的值按“△”增加设定值，按“▽”减少设定值。
交替显示“P_3”和设定值，按“SET”键确认。
设：3.6（高压）5．输入out2⑵的设定点的值按“△”增加设定值，按“▽”减少设定值。
交替显示“P_4 ”和设定值，按“SET”键确认。
设：3.6（高压）三．单位设定1．按“△”键或按“▽”键，设定单位PR=KP或MP bRr=bar GF=Kg/c㎡inN=inHg PS=PS1 nn=mmHg,按“SET”键确认。
四．上锁模式1．按住“SET”键或更长，当显示UnL时释放，按“△”键或按“▽”键，显示“LoC，”按“SET”键完成。
SMC压力开关如何调试
SMC压力开关如何调试?发表于：2019年07月30日17:02转发0针对我司客户对SMC压力开关的调试问题，我们做出了以下总结：问题一、客户：ZSE40F设置1no,2no时,当P1:-7.9,P2:-10.8,P3:-93.8,P4:-100时,信号灯输出混乱，请教是设置原因或产品质量问题?欧迅自动化设备回答:1:对于ZSE40F来说,当设置1no,2no时,在压力输出范围内红绿输出信号灯要亮. 2:压力值输出数值设置一般要求:P1﹤P2﹤P3﹤P4。
压力在P1至P2范围内绿灯亮，压力在P3至P4范围内红灯亮，相应的信号灯在范围外不亮。
3:你的开关应设置成P1:-100,P2:-93.8,P3:-10.8,P4:-7.9,相应设置1no，2no，若真空值为-95.0Kpa(P1:-100～P2:-93.8之间)左右时绿灯亮，这时红灯不会亮,若真空值为-9.0Kpa(P1:-10.8～P2:-7.9之间)左右时红灯亮，这时绿灯不会亮,若压力值在这两者各自的范围外，则信号灯输出恰恰相反。
4：你的压力值要这样设置，建议你使用真空压ZSE40（范围-101.3～10)更合适.问题二、客户：请教当ZSE40F设置成1nc，2nc时,是否信号灯就不亮?欧迅自动化设备简单的回答：设置1nc,2nc仅仅表示在设置范围内的输出灯不亮,在范围外的灯照样亮.问题三、客户：请教ZSE40的信号灯设置怎么与ZSE40F不一样,应如何设置?欧迅自动化设备简单的回答：1.压力开关ZSE40F,ISE40相对应的1no,2no为常开,1nc,2nc为常闭；压力开关ZSE40(真空压)相对应的1no,2no为常闭,1nc,2nc为常开。
2：当设置成1nc，2nc时出现的为n1，n2，n3，n4，这时要求n1﹤n2﹤n3﹤n4，这时压力值在相对应的范围内会亮。
3：ZSE40（真空压）在n1和n4临界点的输出信号也不一样。
附一：SMC压力开关的使用一：使用环境1：适合流体：空气、非腐蚀性气体；2：使用温度：保存时0～50℃，工作时10～50℃。
SMC压力开关设定
SMC_ISE_ZSE40_40A
3.F0功能,FO功能出现后按S键
选择完单 位按S键
SMC_ISE_ZSE40_40A
4.F1功能,F1功能出现后按S键（out1输出模式设定）
上下限模 式设定 迟滞模式 设定 选择OFF 进入颜色 设定
选择完按S键进入正反转 模式设定
S
SMC_ISE_ZSE40_40A
8.F3功能, 响应时间设定
选择完按S键
SMC_ISE_ZSE40_40A
9.F4功能, 自动预设功能设定（手动和自动状态）
一般选择 手动模式
选择完按S键
5.F1功能, out1输出正反模式
选择完按S键进入应差设 定
SMC_ISE_ZSE40_40A
6.F1功能, 应差值设定
选择完按S键进入颜色设 定
SMC_ISE_ZSE40_40A
7.F1功能, 颜色设定
5OC ON绿 OFF红
5Or ON红 OFF绿 rE40A
SMC_ISE_ZSE40_40A
1.压力到达设定值后信号ON,在低于设定值 （简称迟滞应差ϫP）后信号变为OFF-迟滞模式
设定值P1
负压
ϫP
信号
SMC_ISE_ZSE40_40A
2.功能模式和测试模式转换
常按S键2S 进入功能模 式，在功能 模式上下键 选择F0-F99
功能模式常 按S键2S进 入测定模式，
SMC压力开关如何调试
SMC压力开关如何调试？发表于：2019 年07 月30日17:02 转发0针对我司客户对SMC压力开关的调试问题，我们做出了以下总结：问题一、客户：ZSE40F设置1no,2no 时,当P1:-7.9,P2:-10.8,P3:-93.8,P4:-100 时，信号灯输出混乱，请教是设置原因或产品质量问题？欧迅自动化设备回答：1:对于ZSE40F来说,当设置1no,2no时,在压力输出范围内红绿输出信号灯要亮• 2:压力值输出数值设置一般要求:P1 < P2< P3< P4。
压力在P1至P2范围内绿灯亮，压力在P3至P4范围内红灯亮，相应的信号灯在范围外不亮。
3:你的开关应设置成P1:-100,P2:-93.8,P3:-10.8,P4:-7.9, 相应设置1no, 2no,若真空值为-95.0Kpa（P1:-100〜P2:-93.8之间）左右时绿灯亮，这时红灯不会亮,若真空值为- 9.0Kpa（P1:-10.8〜P2:-7.9之间）左右时红灯亮，这时绿灯不会亮,若压力值在这两者各自的范围外，则信号灯输出恰恰相反。
4：你的压力值要这样设置，建议你使用真空压ZSE40（范围-101.3〜10）更合适.问题二、客户：请教当ZSE40F设置成1nc, 2nc时,是否信号灯就不亮？欧迅自动化设备简单的回答：设置1nc,2nc 仅仅表示在设置范围内的输出灯不亮,在范围外的灯照样亮.问题三、客户：请教ZSE40的信号灯设置怎么与ZSE4OF不一样,应如何设置?欧迅自动化设备简单的回答：1.压力开关ZSE40F,ISE40相对应的1no,2no为常开,1 nc,2nc 为常闭；压力开关ZSE40滇空压）相对应的1no,2no 为常闭,1nc,2nc 为常开。
2：当设置成1nc，2nc 时出现的为n1，n2，n3，n4,这时要求n1< n2< n3< n4,这时压力值在相对应的范围内会亮。
真空表——调整方法说明书
各部分功能介绍
模式设定
初期设定 初期设定模式 连续按压SET键2s以上。显示就变成图A显示色的设定模式 按 SET 键2s以 上
型号表示的单位规格是“Mpa”。 1、显示色的设定 选择LCD显示色 变更显示色时，按压△键或▽键，可选择使用的显示色。
型号表示的单位规格是“Mpa”。
模式设定
LCD显示：
显示当时的压力状态，设 定模式的状态、被选择的 显示单位、错误模式的显 示。另外，还可进行红色 或绿色的单色显示，输出 时切换成红色和绿色的联 动显示，可选择2种颜色 的显示色。 ▽降键： 模式及ON/OFF设定值的 减少。切成谷值显示模式 时使用。
RESET操作： 同时压升键△及▽降键，起RESET功能的作用。 发生异常时的消除和零点清除时使用
另外还可进行种颜色的显示色
SMC-高精度数字式压力开关调整方法
ZSE30/ISE30系列
动作指示灯（绿）：
指示开关的动作状况 △升键： 模式及ON/OFF设定值的 增加。切成峰值显示模式 时使用。 SET键： 各模式的变更及设定值的 确定时使用。
