电阻器知识大全
电阻器基础知识与检测方法.....
A 用万用表的欧姆挡测“1”、“2”两端，其读数应为电位器的标称阻值，如万用 表的指针不动或阻值相差很多，则表明该电位器已损坏。
B 检测电位器的活动臂与电阻片的接触是否良好。用万用表的欧姆档测“1”、 “2”(或“2”、“3”)两端，将电位器的转轴按逆时针方向旋至接近“关”的位置， 这时电阻值越小越好。再顺时针慢慢旋转轴柄，电阻值应逐渐增大，表头中的指针应 平稳移动。当轴柄旋至极端位置“3”时，阻值应接近电位器的标称值。如万用表的指 针在电位器的轴柄转动过程中有跳动现象，说明活动触点有接触不良的故障。
若测得的阻值为无穷大，则说明此熔断电阻器已失效开路，若测得的阻值与标称 值相差甚远，表明电阻变值，也不宜再使用。在维修实践中发现，也有少数熔断电阻 器在电路中被击穿短路的现象，检测时也应予以注意。
NÅ–PTÁ•(SON¤mA
4.电位器的检测
检查电位器时，首先要转动旋柄，看看旋柄转动是否平滑，开关是否灵活，开关 通、断时“喀哒”声是否清脆，并听一听电位器内部接触点和电阻体摩擦的声音，如 有“沙沙”声，说明质量不好。用万用表测试时，先根据被测电位器阻值的大小，选 择好万用表的合适电阻挡位，然后可按下述方法进行检测。
标称阻值：产品上标示的阻值，其单位为欧，千欧、兆欧，标称阻值都应符合下 表所列数值乘以 10N欧，其中N为整数。
表 2 标称阻值系列
允许误差 系列代号
标称阻值系列
1.0 1.1 1.2 1.3 1.5 1.6 1.8
2.0 2.2 2.4 2.7 3.0
5%
E24
3.3 3.6 3.9 4.3 4.7 5.1 5.6
符号
意义 符号
意义 符号
意义
T
碳膜
电阻知识(详)
电阻（电阻器）1、电阻器电阻器的含义:在电路中对电流有阻碍作用并且造成能量消耗的部分叫电阻，该元件称为电阻器，简称电阻。
电阻元件的电阻值大小一般与温度，材料，长度，还有横截面积有关。
电阻的是变电能为热能，也可说它是一个耗能元件，电流经过它就产生内能；当电流经过电阻时会在两端形成不同的电压。
在电路正常工作过程中，电流的大小恒定不变；但是电压的大小在不同的电路（节点）处会发生改变，其中的原因就电阻的阻抗导致阻流降压；接地或与直流电源负极相连接的导线（节点）电压值都是0 单位：欧姆（Ω，KΩ，MΩ）1M欧=103 K欧=106欧功能：阻碍电流通过，降低电压（阻流降压）。
电阻器在电路中主要用来调节和稳定电流与电压，可作为分流器和分压器，也可作电路匹配负载。
根据电路要求,还可用于放大电路的负反馈或正反馈、电压-电流转换、输入过载时的电压或电流保护元件，又可组成RC电路作为振荡、滤波、旁路、微分、积分和时间常数元件等。
常见的特种电阻种类：光敏电阻、热敏电阻、压敏电阻术、气敏电阻、磁敏、湿敏、力敏（把外界物理变化变为电信号变化）重要参数：电阻值，电阻功率，电阻种类；(a)一般符号;(b)可变电阻器;(c)热敏电阻器;(d)压敏电阻器:(e)光敏电阻器;(f)滑线式变阻器2、电阻分类：封装类型（了解）碳膜电阻:是目前电子、电器、资讯产品中使用量最大，价格最便宜，品质稳定性、信赖度最高的碳膜固定电阻器。
此电阻器是在高温真空中分离出有机化合物－－碳，紧密附着於瓷棒表面的碳膜为电阻体，再加以适当的接头后切薄而成，并在其表面涂上环氧树脂密封保护优点:制作简单，成本低；缺点:稳定性差，噪音大、误差大。
绕线电阻、无感性电阻：将电阻线绕在无性耐热瓷体上，表面涂以耐热、耐湿、无腐蚀的不燃性涂料，保护而成。
其特点如下：耐热性优、温度系数小、质轻、耐短时间过负载、低杂音、阻值经年变化小。
无感性绕线电阻器(NKNP)有着绕线电阻器(KNP)基本特性，加上低电感量的优点。
电阻基础知识和检测方法
问电阻器基础知识与检测方法一、基础知识概述：电阻是电子产品中使用最多的电子元件，约占总数的35%，而有些产品如彩电则占50%因此电阻的质量对产品有重要影响。
常用电阻有碳膜电阻，金属膜电阻，金属氧化膜电阻，实心电阻和绕线电阻。
技术参数：1电阻和阻值：导电材料在一定程度上阻碍电流流过的物理性能。
在保证测试灵敏度的情况下，应注意测试电压应绝对的低，时间尽量短，避免电阻发热引起误差。
并使测量功率小于额定功率的10%。
2 标称电阻及允差：即实际值与标称值之间的差别。
3 额定功率：在正常大气压力（650-800mmhg）和额定温度下，长期连续工作并能满足性能要求所允许的最大功率。
4额定电压：由阻值和功率换算的电压，考虑到电击穿，上升到一定值后，受最大工作电压的限制。
5最大工作电压：由于尺寸结构的限制所允许的最大连续工作电压。
6温度系数：在某一规定的环境温度范围内，温度改变1度电阻的变化量。
7绝缘电阻：在正常大气压力下，电阻引线与电阻壳体之间的绝缘电阻。
8噪声：产生于电阻器中的一种不规则的电压起伏，包括热噪声和电流噪声两部分，热噪声是由于导体内部不规则的电子自由运动，使导体任意两点的电压不规则变化。
在非线绕电阻中，还有电流噪声，由于电流噪声和电阻两端的工作电压成正比，所以可衡量电流噪声的指标uv/v9稳定性：在指定的时间内，受到环境，负荷等因素的影响，保持其初始阻值的能力。
10电阻的负载特性：允许功率与环境温度的关系，当环境温度等于最高环境温度时，功率将降为零。
标称阻值与额定功率系列：标称阻值的选取由以下几何级数通向表达式表示，An=(10开k次方)n-1(次方)，这是一个特殊的几何级表达式，其公比为10开k次方，n为几何级数的项数，例如在10 以内要求有三个值，那么k取3 ，公比为2.154按n=1，2，3计算，得1，2.154, 4.64 取整为：1，2.2 , 4.7如果k 取6，公比为1.468,可得1，1.5,2.2, 3.3,4.7,6.8电阻的标称值系列即将k分别取为6，12，48，96,192化整后构成的几何数列，称为：E6,E12,E48,E96,E192系列，分别使用于允差为20%M, 10%K,5%J,2%G,1%F,0.5%D .从以上可以看出，以上电阻的偏差极限是相重叠的，所以无论生产的电阻值是多少，都可把他规为某一标称值即可做到零废品生产。
电阻器的基本知识
电阻器的基本知识电阻器是一种常用的电子元件，用于限制电流、分压、消耗功率等。
它是由电阻材料制成的，并且有两个或更多的引线用于连接电路。
电阻器的基本知识包括以下几个方面：电阻器的分类、电阻值的表示、电阻器的串并联、电阻器的功率和温度系数。
根据电阻器的用途和结构，可以将其分为固定电阻器和可变电阻器两大类。
固定电阻器的电阻值是固定的，一般用于稳定电路中。
可变电阻器的电阻值可以根据需要进行调整，常见的有可变电阻器、电位器和光敏电阻等。
电阻值的表示常用的有欧姆（Ω）、千欧姆（KΩ）和兆欧姆（MΩ）等单位。
电阻值越大，表示该电阻器对电流的阻碍越大。
在实际应用中，根据电路的需要选择合适的电阻值，以达到预期的电路效果。
电阻器的串联和并联是电阻器常见的连接方式。
串联连接时，电阻值相加，电流在各个电阻器中是相等的；并联连接时，电阻值按照倒数相加，电压在各个电阻器上是相等的。
通过合理的串并联组合，可以实现对电路的电阻值进行精确调节。
电阻器还有一个重要的指标是功率。
功率表示电阻器能够消耗的最大功率，单位通常为瓦特（W）。
功率越大，表示电阻器能够承受的电功率越大。
在选择电阻器时，要根据电路中的电流和电压，以及电阻器的功率来确定合适的电阻器。
电阻器的温度系数是指电阻值随温度变化的程度。
温度系数用ppm/℃（百万分之一/摄氏度）来表示，表示每摄氏度温度变化时电阻值的变化量。
温度系数越小，表示电阻器的稳定性越好。
在一些对电阻值要求较高的应用中，需要选择温度系数较小的电阻器。
电阻器是电子电路中常见的元件，具有限制电流、分压、消耗功率等功能。
了解电阻器的基本知识，包括分类、电阻值的表示、串并联、功率和温度系数等方面，有助于正确选择和应用电阻器，确保电路的正常运行。
电阻器基本知识

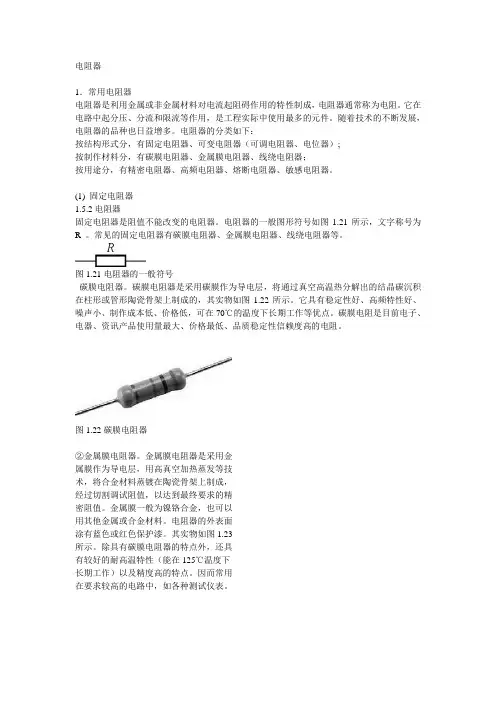

电阻器1．常用电阻器电阻器是利用金属或非金属材料对电流起阻碍作用的特性制成，电阻器通常称为电阻。
它在电路中起分压、分流和限流等作用，是工程实际中使用最多的元件。
随着技术的不断发展，电阻器的品种也日益增多。
电阻器的分类如下：按结构形式分，有固定电阻器、可变电阻器（可调电阻器、电位器）;按制作材料分，有碳膜电阻器、金属膜电阻器、线绕电阻器；按用途分，有精密电阻器、高频电阻器、熔断电阻器、敏感电阻器。
(1) 固定电阻器1.5.2电阻器固定电阻器是阻值不能改变的电阻器。
电阻器的一般图形符号如图1.21所示，文字称号为R 。
常见的固定电阻器有碳膜电阻器、金属膜电阻器、线绕电阻器等。
图1.21电阻器的一般符号碳膜电阻器。
碳膜电阻器是采用碳膜作为导电层，将通过真空高温热分解出的结晶碳沉积在柱形或管形陶瓷骨架上制成的，其实物如图1.22所示。
它具有稳定性好、高频特性好、噪声小、制作成本低、价格低，可在70℃的温度下长期工作等优点。
碳膜电阻是目前电子、电器、资讯产品使用量最大、价格最低、品质稳定性信赖度高的电阻。
图1.22碳膜电阻器②金属膜电阻器。
金属膜电阻器是采用金属膜作为导电层，用高真空加热蒸发等技术，将合金材料蒸镀在陶瓷骨架上制成，经过切割调试阻值，以达到最终要求的精密阻值。
金属膜一般为镍铬合金，也可以用其他金属或合金材料。
电阻器的外表面涂有蓝色或红色保护漆。
其实物如图1.23所示。
除具有碳膜电阻器的特点外，还具有较好的耐高温特性（能在125℃温度下长期工作）以及精度高的特点。
因而常用在要求较高的电路中，如各种测试仪表。
图1.23金属膜电阻器（提示金属膜电阻器与碳膜电阻器的区别方法如下所述。
(1）外观区别D 金属膜电阻器一般为五个环（允许误差为±1%)，碳膜电阻器一般为四个环（允许误差为±5%)。
金属膜电阻器一般为蓝色，碳膜电阻器一般为土黄色或其他的颜色。
但由于工艺的提高和假金属膜电阻器的出现，这两种方法并不是很好，很多时候区分不出这两种电阻。
电阻基础知识
电阻基础知识一、电阻的定义概念: 电阻是用来反映导体对电流起阻碍作用大小的物理量. 它最基本的作用是阻碍电流的流动。
在电子技术应用中把具有电阻性能的实体称为电阻器.导体内电阻的大小与长度L 成正比，与其横截面积S 成反比，用公式表示为 : S LR ρ=电阻是一个线性元件。
说它是线性元件，是因为通过实验发现，在一定条件下，流经一个电阻的电流与电阻两端的电压成正比——即它是符合欧姆定律：I=U/R欧姆定律:在导体两端的电压U 与通过导体的电流之比, 称为导体的电阻值R=U/I.物理特征:电阻的主要物理特征是变电能为热能，可以说它是一个耗能元件，电流经过它就产生内能 。
电阻的单位：电阻都有一定的阻值，它的单位是欧姆,用Ω表示,为了便于计算通常也采用千欧( K Ω),兆欧(M Ω)，吉欧（G Ω）、太欧（ T Ω）为单位。
它们之间的换算关系是：1k Ω= 103 Ω 1M Ω= 106Ω1GΩ=109 Ω 1T Ω =1012 Ω 八、电阻的种类电阻器从结构上可分为：固定电阻器（R ）：一经制成阻值不再改变。
可变电阻器(RH)：在一定范围可调，使用时固定在某一值上。
电位器(RP)：在一定范围内连续可调。
按材料分有：碳膜电阻:阻值范围宽,阻值稳定,受频率等影响小,价格便宜,所以应用最广。
水泥电阻:耐负载,耐高温,抗氧化, 水泥电阻器采用电阻丝绕制，一般功率大，外形尺寸也较大。
金属膜电阻:精度高,稳定性好,温度系数小,耐高温线绕电阻等按用途分：通用电阻器：这类电阻器又称为普通电阻器，功率一般在0.01-10w之间，电阻器的阻值为1Ω-10MΩ，工作电压一般在1KV以下．可供一般电子设备使用。
精密电阻器：这类电阻器的精度一般可达0.1％-2％，箔式电阻器的精度较高，可达0.005％。
电阻器的阻值为1Ω-1MΩ。
精密电阻器主要用于精密测量仪器及计算机设备。
高阻电阻器：这类电阻器的阻值较高，一般在1x107-1x1013Ω之间，但它的额定功率很小，只限用于弱电流的检测仪器中。
电阻器基础知识
电阻器基础知识导电体对电流的阻碍作用称着电阻，用符号R表示，单位为欧姆、千欧、兆欧，分别用Ω、KΩ、MΩ表示。
一、电阻的型号命名方法：国产电阻器的型号由四部分组成（不适用敏感电阻）第一部分：主称，用字母表示，表示产品的名字。
如R表示电阻，W表示电位器。
第二部分：材料，用字母表示，表示电阻体用什么材料组成，T-碳膜、H-合成碳膜、S-有机实心、N-无机实心、J-金属膜、Y-氮化膜、C-沉积膜、I-玻璃釉膜、X-线绕。
第三部分：分类，一般用数字表示，个别类型用字母表示，表示产品属于什么类型。
1-普通、2-普通、3-超高频、4-高阻、5-高温、6-精密、7-精密、8-高压、9-特殊、G-高功率、T-可调。
第四部分:序号，用数字表示，表示同类产品中不同品种，以区分产品的外型尺寸和性能指标等例如：R T 1 1 型普通碳膜电阻a1}二、电阻器的分类1、线绕电阻器：通用线绕电阻器、精密线绕电阻器、大功率线绕电阻器、高频线绕电阻器。
2、薄膜电阻器：碳膜电阻器、合成碳膜电阻器、金属膜电阻器、金属氧化膜电阻器、化学沉积膜电阻器、玻璃釉膜电阻器、金属氮化膜电阻器。
3、实心电阻器：无机合成实心碳质电阻器、有机合成实心碳质电阻器。
4、敏感电阻器：压敏电阻器、热敏电阻器、光敏电阻器、力敏电阻器、气敏电阻器、湿敏电阻器。
三、主要特性参数1、标称阻值：电阻器上面所标示的阻值。
2、允许误差：标称阻值与实际阻值的差值跟标称阻值之比的百分数称阻值偏差，它表示电阻器的精度。
允许误差与精度等级对应关系如下：±0.5%-0.05、±1%-0.1(或00)、±2%-0.2(或0)、±5%-Ⅰ级、±10%-Ⅱ级、±20%-Ⅲ级3、额定功率：在正常的大气压力90-106.6KPa及环境温度为－55℃～＋70℃的条件下，电阻器长期工作所允许耗散的最大功率。
线绕电阻器额定功率系列为（W）：1/20、1/8、1/4、1/2、1、2、4、8、10、16、25、40、50、75、100、150、250、500非线绕电阻器额定功率系列为（W）：1/20、1/8、1/4、1/2、1、2、5、10、25、50、1004、额定电压：由阻值和额定功率换算出的电压。
电子元器件基础知识--电阻识别
2. 电阻器识别
• 湿敏电阻
阻值随湿度的变化而变化
➢ 硅湿敏电阻
➢ 陶瓷湿敏电阻
➢ 氯化锂湿敏电阻
2. 电阻器识别
• 光敏电阻 阻值从随所光使线用的的强导弱体而材变料化上来分类：
➢ 单晶光敏电阻
➢多晶光敏电阻
根据光敏电阻的光谱特性来分类：
➢ 红外线光敏电阻 ➢ 紫外线光敏电阻
➢可见光光敏电阻
2. 电阻器识别
1. 电阻器的基础知识
➢ 电阻的大小与物体材料性质有关。 ✓ 电阻率：物体的电阻系数，用ρ表示。
✓ 物体长度：用L表示。 ✓ 物体横截面积：用S表示。
1. 电阻器的基础知识
➢ 电阻器共有6个主要参数： ✓ 标称阻值：电阻体表面上标志的电阻值。 ✓ 允许误差：实际与标称所允许的最大偏差范围。 ✓ 额度功率：连续工作所允许承受的最大功率 。 ✓ 温度系数：电阻热稳定性随温度变化的物理量。 ✓ 电压系数：电压每改变1V时电阻值相对变化量。 ✓ 最大电压：电阻不发生过热或击穿时最大电压。
热稳定性好
噪音小
2. 电阻器识别
➢ 金属氧化膜电阻：将锡和锑的金属盐溶液进行高温喷雾沉积在陶瓷骨架上制 成的。
具有抗氧化、耐酸、 抗高温等优点
膜层均匀、结合牢固
2. 电阻器识别
➢ 合成碳膜电阻：将碳黑、填料与有机粘合剂调配成悬浮液，喷涂在绝缘骨架 上并加热聚合而成。
生产设备、工艺 简单且造价较低 高压高阻
✓ 五色环标示
第2位有效数(灰:8)
电阻
倍乘(金:10-1)
第1位有效数(棕:1)
允许误差(棕:±1%) 第3位有效数(黑:0)
02
电阻器识别
2. 电阻器识别
➢ 按电阻的结构进行划分： ✓ 可变电阻：阻值可在一定范围内调整。
电阻 基础知识与应用大全
压敏电阻 一种阻值随压力变化而变化的电阻，又 称为压电电阻器。利用电阻应变效应，可制 成各种力矩计，半导体话筒，压力传感器等。 热敏电阻器 一种对温度极为敏感的电阻器，其阻值 随温度的变化而显著变化，主要用在消磁电 路、加热器、电路保护、温度控制与补偿。
热敏电阻
光敏电阻
气敏电阻
压敏电阻
电阻值的读取
直滑式电位器
双联（列）电位器
合成膜电位器
线绕电位器
各式各样的电位器
敏感电阻器
压敏电阻器、热敏电阻器、光敏电阻器、 气敏电阻器、湿敏电阻器等。 光敏电阻 电导率随着光量力的变化而变化的电子 元件，当某种物质受到光照时，载流子的 浓度增加从而增加了电导率，这就是光电 导效应。 气敏电阻 利用某些半导体吸收某种气体后发生氧 化还原反应制成，主要成分是金属氧化物。
4、优先选用通用型电阻器。 我们所见到的大部分家用 电器和其他电子设备的电路中所采用的电阻器，绝大部 分都 属于通用型电阻器，少量的电阻器是精密和高精密 电阻器以及特殊电阻器。 通用型电阻器不仅种类多，而 且规格较齐全，阻值范围很宽；再加上每种规格通用电 阻器的 生产数量都较大，成本较低，价格也就便宜。因 此，只要通用型电阻器能够满足电路工作的 要求，就应 优先选用通用型电阻器。如果通用型电阻器不能满足电 路工作要求，就要考虑精密型电阻器和其他特殊电阻器。 5、正确选用电阻器的功率。 在实际应用中，选用功率 型电阻器的额定功率都要高于电路实际要求功率的 1 倍 或 2 倍才行，否则就很难保障电路正常安全工作。 另外， 如果是正常做的维修、正常电路的安装，所选用电阻器 的功率。
多圈精密电位器：该电位器旋转的圈次较多，每圈的阻值变化小主要 用于精密仪器中。材料:玻璃釉膜 性能:微调 阻值调节方式:旋转式 阻值变化方式:直线式 标称阻值:50-2M 额定功率:0.5（W） 允许偏 差:±10（%）
电阻器知识点总结
电阻器知识点总结一、电阻器的基本知识1. 电阻器的作用电阻器是一种用来限制电流、调节电压以及分压和分流的被动电子元件。
它的作用是根据欧姆定律，通过电阻器的电流与电压的关系来实现。
2. 电阻器的结构电阻器通常由绝缘基体、导体和端子组成。
导体可以是金属膜、碳膜、金属膜、线圈等，导体的材料和制作工艺将决定电阻器的性能。
电阻器的终端有不同的连接方式，包括直线连接、环形连接等。
3. 电阻器的工作原理电阻器的工作原理是利用导体的阻值（电阻）限制电流的流动。
根据欧姆定律，电阻器的电流与电压成正比，电阻器的电流与电压成反比。
通过改变导体和绝缘基体的材料、几何尺寸和连接方式等参数，可以改变电阻器的电阻值和功率。
4. 电阻器的参数电阻器的主要参数包括电阻值、功率、精度、温度系数等。
电阻值是电阻器的阻值，通常以欧姆（Ω）为单位。
功率是电阻器能够吸收的最大功率，通常以瓦特（W）为单位。
精度是电阻器的测量精度，通常以百分比表示。
温度系数是电阻器的温度特性，通常以每摄氏度的阻值变化率为指标。
二、电阻器的种类1. 固定电阻器固定电阻器是最常见的一种电子元件，它的电阻值在制造后是不可调节的。
固定电阻器通常根据不同的制造工艺和材料可以分为碳膜电阻器、金属膜电阻器、线圈电阻器等。
（1）碳膜电阻器碳膜电阻器是一种以碳膜材料为基础的电阻器，通过在绝缘基体上沉积一层碳膜并进一步加工得到。
碳膜电阻器具有稳定的参数、良好的线性度和温度特性，但是受到工作功率的限制。
（2）金属膜电阻器金属膜电阻器是一种以金属薄膜材料为基础的电阻器，通过在绝缘基体上沉积一层金属薄膜并进一步加工得到。
金属膜电阻器具有较高的精度和稳定性，但是制造成本较高。
（3）线圈电阻器线圈电阻器是一种以金属线圈为基础的电阻器，通过调节线圈的长度和材料来实现不同的电阻值。
线圈电阻器具有较高的功率容量和耐电压能力。
2. 可变电阻器可变电阻器是一种可以调节电阻值的电子元件，它通常用于电路的调节和校准。
2A-电阻器知识
电阻器基本知识1、基本概念2、电阻器分类3、电阻器的阻值和精度信息的标记方法一般有如下四种：a、数字标记法：(1) 三位数字表示法：常用于 E24 系列的电阻阻值的表示。
它用三位数字表示电阻器的标称阻值，不包含精度信息。
其中前两位表示标称阻值的两位有效数字，第三位表示标称值有效数字的倍率。
当阻值小于100欧时，可以在四位数字中使用“R”表示小数点。
如： 472 表示 47*102=4700欧姆，即 4.7 k7R5 表示 7.5(2) 四位数字表示法：常用于 E96 系列的电阻阻值的表示。
它用四位数字表示电阻器的标称阻值，不包含精度信息。
其中前三位表示标称阻值的三位有效数字，第四位表示标称值有效数字的倍率。
当阻值小于1000欧时，可以在四位数字中使用“R”表示小数点。
此方法在片状矩形电阻器上大量使用。
如： 5111 表示 511*101=5110欧姆，即 5.11 kW8R25 表示 8.25Wb、色环标记法：即用不同颜色的带或点，在产品表面上标志出产品主要参数的方法。
它是在电阻器表面上从左往右涂上4条或5条色环。
第一条应从靠近一端引线的位置开始标注，以区别首尾。
我司为了区别各个厂家的产品，要求部分生产厂家在精度色环后面加上一条色环作为厂标。
电阻器允许偏差色环表示法中使用的色环个数及含义与电阻器的精度和采用标称系列有关：(1) 两位有效数字的色标法：多用于普通电阻器上。
它用四条色带表示标称阻值和允许偏差。
其中前两位表示标称值的两位有效数字，第三位表示标称值有效数字的倍率。
最后一位表示允许偏差。
(2)三位有效数字的色标法：多用于精密电阻器。
它用五条色带表示标称阻值和允许偏差。
其中前三位表示标称值的三位有效数字，第四位表示标称值有效数字的倍率。
最后一位表示允许偏差。
各种颜色代表的具体意义如下表所示：此方法在插装电阻器及贴片柱状电阻器中使用较多。
c、文字标记法：此方法在水泥电阻中使用较多。
d、直标法：即直接在产品表面标出其主要参数何技术性能的方法。
电阻器知识
两瓦以上电阻器
两瓦以下电阻器
对于大功率电阻器可以忽略传导散热，但对于小功 率电阻器传导散热则不容忽略(引线作用明显)。由于传 导散热的数学模式复杂，不易精确计算，因此实际测试 是很重要的方法。 在低气压环境下工作，对流传导的热量将随气压的 降低而降低，散热转为其他方式进行。当大气压力低于 5000帕时，对流散热可忽略不计。 为了延缓电阻器性能参数的退化，提高产品使用可 靠性，建议对电阻器施加的电压、功率，环境温度进行 降额设计。
9 电阻器的可靠性
可靠性指标是电阻器的一个重要指标，是保证整机系统 正常工作的重要因素。
① . 技术性能与可靠性。产品的技术性能与可靠性是两 个不同的概念，技术性能指电阻器的额定功率、阻值精度、 温度特性等基本特性，而可靠性是指产品完成规定功能的能 力。 应当说，产品没有可靠性，其技术指标就无从谈起。
10
6 电阻器的标称阻值系列 当E=6、12、24、48、96、192时，相应的公比r如下表 所列（约数）：
E R 6 1.468 12 1.212 24 1.100 48 1.049 96 1.020 192 1.012
以E=12为例，按公比 r=1.212，从 1 到 10 可计算出12个 数值，加以圆整处理，即可得E12数系的标准值。7
1.78
2.16
2.65
3.29
3.85
4.67
5.64
6.84
8.21
10
E12 标准值
1.2
1.5
1.8 2.2 2.7 3.3
3.9 4.7 5.6
6.9 8.2 10
6 电阻器的标称阻值系列 原电子部标准SJ418-73和SJ619-73用不同的r值经合理 圆整后分别计算出E24、E48、E96和E192等数系，表中的 数值乘以10的n次方即为实际的标称阻值（当阻值≥１Ω时， ｎ取零和正整数。当阻值≤１Ω时，ｎ取负整数）。 标称阻值系列与精度对照表 阻值容许偏差% 对应的标称阻值系列
电阻知识介绍
（2）五色环电阻 精密电阻器大多为五色环电阻。其中第一、第二、第三条色环代表示第一、第二
、第三位有效数字，第四条表示倍乘率，第五条表示允许误差，如图-2所示。
第一位数 第二位数
图-1
我国的电阻器符号
国外常用的电阻器符号
电阻器单位：Ω、kΩ、MΩ、GΩ、TΩ等。 阻值换算关系： 1kΩ=1000Ω； 1MΩ=1000kΩ； 1GΩ=1000MΩ；1TΩ=1000GΩ.
按照制造材料分类：
电阻分类
THT电阻
1. SMD电阻 2. 碳膜电阻 3. 金属膜电阻 4. 金属氧化膜电阻 5. 水泥电阻 6. 热敏电阻 7. 压敏电阻
允许误差 第一位数
倍乘率
第二位数
图-2
允许误差 倍乘率 第三位数
色环颜色定义：
THT电阻介绍-色环电阻
碳膜电阻介绍
制作方式：碳膜电阻器，是用有机粘合剂将碳墨、石墨和填充料配成悬浮液涂覆于绝 缘基体上，经加热聚合而成。 优点：碳膜电阻器稳定性好，负温度系数小，高频特性好，受电压和频率影响较小， 噪声电动势较小，电压的改变对阻值影响很小。其阻值范围宽，可制作成几欧姆的低 阻值电阻到几十兆欧的高阻值电阻，成本低。 缺点：本体精度不够高。
5. 温度系数：温度每变化1℃所引起的电阻值的相对变化量。
◆ 温度系数越小，电阻的稳定性越好。 ◆ 阻值随温度系数升高而增大的是正温度系数，反之为负温度系数。
6. 老化系数：电阻器在额定功率长期负荷下，阻值相对变化的百分数，是表示电阻器寿 命长短的参数。
7. 电压系数：在规定的电压范围内，电压每变化1V,电阻值的相对变化量。
九年级物理电阻大全知识点
九年级物理电阻大全知识点在九年级物理学习中，电阻是一个重要的概念。
我们生活中的各种电器、电子设备都离不开电阻。
下面，我将介绍一些九年级物理学习中的电阻知识点，帮助大家更好地理解这一概念。
1. 电阻的定义和单位：电阻是指导体阻碍电流流动的程度。
对于一个给定的导体，电阻越大，导体对电流流动的阻碍越大。
电阻的单位是欧姆（Ω）。
2. 电阻和电流的关系：根据欧姆定律，电流（I）与电压（V）和电阻（R）之间存在以下关系：I = V / R。
也就是说，电流的大小与电压成正比，与电阻成反比。
当电阻增大时，电流减小；当电阻减小时，电流增大。
3. 串联电阻的计算：当电阻器依次连接在电路中，形成串联电路时，总电阻等于各个电阻的相加。
例如，若有电阻R1、R2、R3串联在一起，总电阻（RT）为：RT = R1 + R2 + R3。
4. 并联电阻的计算：当电阻器平行地连接在电路中，形成并联电路时，总电阻的倒数等于各个电阻的倒数之和的倒数。
例如，若有电阻R1、R2、R3并联在一起，总电阻（RT）为：1 / RT = 1 / R1 + 1 / R2 + 1 / R3。
5. 电阻与电功率的关系：电阻与电功率也有一定的关系。
根据功率公式，电功率（P）等于电流的平方乘以电阻：P = I²R。
也就是说，功率与电阻成正比，与电流的平方成正比。
当电阻增大时，电功率减小；当电阻减小时，电功率增大。
6. 电阻的影响因素：电阻的大小与导体的材料、长度和截面积有关。
一般来说，导体材料的电阻越大，长度越长，截面积越小，导体的电阻就越大。
这是因为电阻和导体的物理特性有关。
7. 温度对电阻的影响：在一定范围内，温度对导体的电阻也会产生影响。
一般情况下，随着温度的升高，金属导体的电阻增大；而半导体的电阻随温度升高而减小。
8. 变阻器：变阻器是一种可以调节电阻值的电路元件。
它由固定电阻和可调电阻组成。
通过调节可调电阻的阻值，可以改变电路中的电阻大小，从而控制电路的电流和电压。
电阻器基本知识
用万用表测量电阻器阻值的步骤如下： 1 、机械调零。观察万用表的指针是否指示在电压刻度线 的“0”处，如果不在就用 “一”字起调节机械调零旋钮使指针指示 在电压刻度线的 “0”处。 2 、选择量程。把万用表的量程选择开关旋到欧姆档的适 当量程，以使测量时的指针处于刻度线的中间区域为宜。 3 、欧姆调零。把万用表的两根测试表笔相接，旋转欧姆 调零旋钮使指针指示在欧姆刻度线的 “0”的位置。注意：每次换 欧姆档量程时均应重新欧姆调零。 4 、测量并正确读数。测量时不要用手碰表笔的金属杆和 电阻的两根引线
电阻器基本知识
电阻器是组成电子电路的主要元件。它是利用金属或非金属材 料制成的在电路中对电流有阻碍作用的电子元件。 一、电阻器的符号
电阻器按其结构可分为固定电阻器、 半可调电阻器和电位 器三大类。 在电路中，固定电阻器、半可调电阻器的符号是 R， 电位器的符号是 RP。 二、电阻器的主要技术参数
我们要根据电路图的要求去选用电阻， 就必须了解电阻的 主要指标。
一般对于五道色环电阻器来说， 它的允许误差是 ±1% ，那 么误差环的颜色就是棕色，因此我们拿到一个五道色环的电阻 器后，怎样快速、准确的读出电阻器标称阻值和允许误差。
如果电阻器的最左、最右的色环中只有一个色环是棕色， 那么就将棕色的那一道色环放在右边， 则从左到右依次是第一、 二、三、四、五道色环，这样就能快速、准确的读出电阻器标 称阻值和允许误差。
1 、标称阻值及允许误差 即电阻器表面所标的阻值。阻值的单位是欧姆，单位符号 用希腊字母 Ω表示。通常还使用比欧姆更大的单位有千欧 （KΩ） 和兆欧（ MΩ ），它们之间的换算关系是：
电阻基础知识
电阻基本知识整理1、标注方法（1）直标法用数字和单位符号在电阻器表面标出阻值，其允许误差直接用百分数表示，若电阻上未注偏差，则均为±20%。
（2）文字符号法用阿拉伯数字和文字符号两者有规律的组合来表示标称阻值，其允许偏差也用文字符号表示。
符号前面的数字表示整数阻值，后面的数字依次表示第一位小数阻值和第二位小数阻值。
R10=0.1 Ω R33=0.33 Ω 33R2=33.2 Ω 3K3=3.3kΩ 12K=12kΩ R07=70mΩ（3）数码法电阻表面数字一般为3位或4位，当采用3位数字时，例如“ABC”，其阻值为AB*10C，当采用4位数字时，例如“ABCD”，其阻值为ABC*10D。
223=22000Ω 102=1000Ω（4）色标法用不同颜色的带或点在电阻器表面标出标称阻值和允许偏差。
国外电阻大部分采用色标法。
2、允许误差常用电阻允许误差的等级有Ⅰ级（±5%）、Ⅱ级（±10%）、Ⅲ级（±20%）。
误差为±2%、±1%、±0.5%……的电阻称为精密电阻。
3、分类（1）薄膜电阻用蒸发的方法将一定电阻率材料蒸镀于绝缘材料表面制成。
A、碳膜电阻器碳膜电阻为最早期也最普遍使用的电阻器，利用真空喷涂技术在瓷棒上面喷涂一层碳膜，再将碳膜外层加工切割成螺旋纹状，依照螺旋纹的多寡来定其电阻值，螺旋纹越多时表示电阻值越大。
最后在外层涂上环氧树脂密封保护而成。
其阻值误差虽然较金属皮膜电阻高，但由于价钱便宜。
碳膜电阻器仍广泛应用在各类产品上，是目前电子，电器，设备，资讯产品之最基本零组件。
B、金属膜电阻器金属膜电阻同样利用真空喷涂技术在瓷棒上面喷涂，只是将炭膜换成金属膜（如镍铬），并在金属膜车上螺旋纹做出不同阻值，并且于瓷棒两端度上贵金属。
虽然它较碳膜电阻器贵，但低杂音，稳定，受温度影响小，精确度高成了它的优势。
因此被广泛应用于高级音响器材，电脑，仪表，国防及太空设备等方面。
电阻器类别知识介绍
电阻器类别知识介绍
电阻器是电子电路中应用数量最多的元件，主要用来调节和稳定电流与电压。
以下是一些常见的电阻器类型：
碳膜电阻器：这种电阻器是将炭在真空高温条件下分解的结晶炭蒸镀沉积在陶瓷骨架上制成的。
金属膜电阻器：金属膜电阻器是将金属或合金材料在真空高温的条件下加热蒸发沉积在陶瓷骨架上制成的。
金属氧化膜电阻器：金属氧化膜电阻器就是将锡和锑的金属盐溶液经过高温喷雾沉积在陶瓷骨架上制成的。
合成碳膜电阻器：合成碳膜电阻器是将碳黑、填料还有一些有机黏合剂调配成悬浮液，喷涂在绝缘骨架上，再进行加热聚合而成的。
玻璃釉电阻器：玻璃釉电阻器是将银、铑、钌等金属氧化物和玻璃釉黏合剂调配成浆料，喷涂在绝缘骨架上，再经过高温聚合而成的。
水泥电阻器：水泥电阻器是采用陶瓷、矿质材料封装的电阻器件。
排电阻器：排电阻器简称排阻。
贴片式电阻器：贴片式电阻器是一种表面安装设备（SMD），它们小巧，适合于自动装配。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电阻器知识大全
1.1 电阻器的含义:在电路中对电流有阻碍作用并且造成能量消耗的部分叫电阻.
1.2 电阻器的英文缩写：R（Resistor）及排阻RN
1.3 电阻器在电路符号： R 或 WWW
1.4 电阻器的常见单位:千欧姆（KΩ）, 兆欧姆（MΩ）
1.5 电阻器的单位换算: 1兆欧=103千欧=106欧
1.6 电阻器的特性：电阻为线性原件，即电阻两端电压与流过电阻的电流成正比，通过这段导体的电流强度与
这段导体的电阻成反比。
即欧姆定律：I=U/R。
表 1.7 电阻的作用为分流、限流、分压、偏置、滤波（与电容器组合使用）和阻抗匹配等。
1.8 电阻器在电路中用“R”加数字表示，如：R15表示编号为15的电阻器。
1.9 电阻器的在电路中的参数标注方法有3种，即直标法、色标法和数标法。
a、直标法是将电阻器的标称值用数字和文字符号直接标在电阻体上,其允许偏差则用百分数表示,未标偏差值的
即为±20%.
b、数码标示法主要用于贴片等小体积的电路，在三为数码中,从左至右第一,二位数表示有效数字,第三位表示
10的倍幂或者用R表示(R表示0.)如：472 表示 47×102Ω（即4.7KΩ）； 104则表示100KΩ、;R22表示0.22Ω、122=1200Ω=1.2KΩ、 1402=14000Ω=14KΩ、 R22=0.22Ω、 50C=324*100=32.4KΩ、17R8=17.8Ω、000=0Ω、0=0Ω.
c、色环标注法使用最多，普通的色环电阻器用4环表示,精密电阻器用5环表示,紧靠电阻体一端头的色环为第一环,露着电阻体本色较多的另一端头为末环.现举例如下：
如果色环电阻器用四环表示,前面两位数字是有效数字,第三位是10的倍幂, 第四环是色环电阻器的误差范围(见图一)
四色环电阻器（普通电阻)
标称值第一位有效数字
标称值第二位有效数字
标称值有效数字后0的个数(10的倍幂)
允许误差
图1-1 两位有效数字阻值的色环表示法
如果色环电阻器用五环表示,前面三位数字是有效数字,第四位是10的倍幂. 第五环是色环电阻器的误差范围.(见图二)
五色环电阻器（精密电阻）
图1-2 三位有效数字阻值的色环表示法
d、SMT精密电阻的表示法，通常也是用3位标示。
一般是2位数字和1位字母表示，两个数字是有效数字，字母表示10的倍幂,但是要根据实际情况到精密电阻查询表里出查找.下面是精密电阻的查询表:
1.10 SMT电阻的尺寸表示：用长和宽表示（如0201，0603，0805，1206等，具体如02表示长为0.02英寸宽
为0.01英寸）。
1.11 一般情况下电阻在电路中有两种接法:串联接法和并联接法
电阻的计算：
串连：并联：
R=R1+R2 R=1/R1+1/R2
1.12 多个电阻的串并联的计算方法：
串联：R总串=R1+R2+R3+……Rn.
并联：1/R总并=1/R+2/R+3/R……1/Rn
1.13 电阻器好坏的检测:
a、用指针万用表判定电阻的好坏:首先选择测量档位,再将倍率档旋钮置于适当的档位,一般100欧姆以下电阻器
可选RX1档,100欧姆-1K欧姆的电阻器可选RX10档,1K欧姆-10K欧姆电阻器可选RX100档,10K-100K欧姆的电阻器可选RX1K档,100K欧姆以上的电阻器可选RX10K档.
b、测量档位选择确定后,对万用表电阻档为进行校0, 校0的方法是:将万用表两表笔金属棒短接,观察指针有无到0的位置,如果不在0位置,调整调零旋钮表针指向电阻刻度的0位置.
c、接着将万用表的两表笔分别和电阻器的两端相接,表针应指在相应的阻值刻度上,如果表针不动和指示不稳定或指示值与电阻器上的标示值相差很大,则说明该电阻器已损坏.
d、用数字万用表判定电阻的好坏;首先将万用表的档位旋钮调到欧姆档的适当档位,一般200欧姆以下电阻器可选200档,200-2K欧姆电阻器可选2K档,2K-20K欧姆可选20K档,20K-200K欧姆的电阻器可选200K档,200K-200M欧姆的电阻器选择2M欧姆档.2M-20M欧姆的电阻器选择20M档,20M欧姆以上的电阻器选择200M档.。
