一.机台平行度之判定方法
1. 机台平行度检查方法
利用感压纸受压后变色之特性,依照本压机调校作业指导书进行操作,取得反映机
台热压头平行度的压痕
2. 机台平行度判定方法
将取得之压痕与平行度标准作比较,从而判定平行度合格与否
二.平行度标准
1. 左右﹑前后之平行度标准—压痕之长度与宽度,如下图
≧1.5mm
2. 左右﹑前后之平行度标准—压痕之均匀度
(1). 左右平行度标准
a.合格标准,如下图所示, 压痕左右均匀
a. 合格标准
b.下限标准,如下图所示,左右颜色不够均匀,虽可使用,但应进行调整,平行度差
于此限
则必须进行调整
b.下限标准
c.不合格标准, 如下图所示,左右颜色严重不均,需立即进行调整
c. 不合格标准
(2).前后平行度标准
a.合格标准,如下图所示, 压痕颜色均匀
a.合格标准
b. 下限标准,如下图所示, 压痕颜色前后方向上不够均匀,虽可使用,但应进行调
整,平行
度差于此限则必须进行调整
b. 下限标准
c.不合格标准, 如下图所示,颜色严重不均,需立即进行调整
c.不合格标准
3. 左右﹑前后之平行度标准—其它情形
凡感压纸上的压痕有下列情形之一或多种并存者,必须进行调校或更换热压头
a.压痕长度或宽度不足
b.压痕断断续续
c.压痕多处有颜色不均点
d. 在两边或是中间发生颜色不均现象。

平行度和垂直度测量方法_OK

平行度和垂直度测量方法_OK

平行度和垂直度测量方法_OK
一、平行度的测量方法:
(一)对工件的凸起物进行测量:
1.使用滑动尺进行测量:将滑动尺的一端紧贴工件的平整表面,沿着
工件的凸起物滑动,通过读数来判断凸起物的平行度。

2.使用感应式测厚仪进行测量:将感应式测厚仪的传感器置于工件表面,并让其沿凸起物滑动,读取传感器的数值即可。

(二)对工件的凹陷物进行测量:
1.使用游标卡尺进行测量:将游标卡尺的测量臂调整成与凹陷物平行,将测量臂的一端放在凹陷物的底部,读取游标卡尺的刻度值即可。

2.使用三点测量法进行测量:在凹陷物的两侧各测量一个点,并记录
其高度差,通过计算两个点之间的高度差来判断凹陷物的平行度。

二、垂直度的测量方法:
(一)使用指示器进行测量:
1.将指示器固定在测量设备上,并将其感应头放在待测工件表面。

2.将工件以不同方向进行旋转,观察指示器示数的变化,通过判断示
数的变化来评估工件的垂直度。

(二)使用测高仪进行测量:
1.将测高仪的探头放在工件表面的一个点上,记录该点的高度值。

2.将探头移到另一个点上,记录其对应的高度值。

3.通过计算两个点的高度差来判断工件的垂直度。

三、其他测量方法:
除了上述常用方法外,还可以使用光学测量仪器和三坐标测量仪等设备来获得更准确的平行度和垂直度数值。

综上所述,平行度和垂直度的测量方法既有简单易行的传统方法,也有精密高效的仪器辅助方法。

在实际应用中,根据具体情况选择合适的测量方法,确保测量结果准确可靠,以保证产品的质量和工艺的稳定性。

压机平整度测试报告

压机平整度测试报告

压机平整度测试报告一、引言压机是一种常用的工业设备,用于对物体进行加工、压合和冷挤等操作。

压机的平整度是指在操作过程中,机器的工作面是否平整,是否能够达到精确的加工要求。

为了保证压机的安全运行和高效产能,对其平整度进行测试是必不可少的。

二、测试目的本次测试的目的是评估压机的平整度,查明其是否达到用户需求的标准。

通过测试结果,我们可以得出结论,并提供针对性的建议,以便在需要的时候进行修复和调整。

三、测试方法1.使用直尺和平板对压机的工作面进行测量,记录不同位置的高度差。

2.在不同施加压力下,进行多次测试,以检查压机的平整度是否有变化。

3.使用测量仪器对压机工作面进行图像扫描,通过图像分析软件测量高低差的数值。

四、测试过程1.对压机的工作面进行清洁,确保没有灰尘、油渍等杂质的干扰。

2. 在设定的施加压力下,对工作面进行测量,每10cm为一个区域,记录下每个区域的高度差。

3.对每个区域至少进行三次测试,确保数据的准确性和可靠性。

4.将测量数据输入图像分析软件,进行数据处理和分析,得出各个区域的平均高度差以及整个工作面的平整度。

五、测试结果经过测试,得到了以下结果:1. 区域1(左侧)的高度差为0.02mm/10cm;2. 区域2(中央)的高度差为0.03mm/10cm;3. 区域3(右侧)的高度差为0.04mm/10cm。

六、结果分析1. 压机的工作面平整度达到了用户需求的标准,高度差小于0.05mm,符合加工要求。

2.整个工作面的平整度相对均匀,没有出现明显的区域性问题。

七、结论根据测试结果,可以得出以下结论:1.压机的平整度达到用户需求的标准,能够满足加工要求。

2.建议对压机进行定期维护和保养,以确保其平整度的稳定性。

3.如有需要,可以根据具体情况对高度差较大的区域进行修复和调整,以提高整体的平整度。

八、建议在使用压机时,建议定期对其进行平整度测试,以及检查和保养工作面。

及时发现问题并采取修复措施,可以保证压机的正常运行和高效产能。

平行度测量

平行度测量

平行度测量引言平行度是一个工程中非常重要的参数,它用于评估物体表面或轴线相对于参考平面或轴线的平行关系。

在许多工业领域,平行度测量是必不可少的工作,因为它直接关系到产品的质量和性能。

本文将介绍平行度的概念、测量方法和应用场景。

一、平行度的概念平行度是指两个平面之间或两条轴线之间的平行性。

对于平面而言,平行度是指平面与参考平面之间的平行关系;对于轴线而言,平行度是指轴线与参考轴线之间的平行关系。

通过测量平行度,可以了解物体表面或轴线的形状和位置误差,从而进行调整和改进。

平行度一般用角度、长度或表面间隙来表示,常见的单位有度、毫米或微米。

较小的平行度误差表示物体表面或轴线越平行,相对较大的误差表示物体表面或轴线之间的平行关系较差。

二、平行度的测量方法1. 直观方法直观方法是最简单的一种测量平行度的方法,通常使用目视观察或简单的辅助工具。

例如,使用直尺或平行尺在物体表面或轴线上进行观察,通过比较不同点的距离或间隙来判断平行度。

这种方法简单易行,但精度相对较低。

2. 测量仪器针对更精确的平行度测量,可以借助各类测量仪器来实现。

常见的仪器包括平行度测量仪、千分尺、投影仪、3D扫描仪等。

使用这些仪器可以测量表面间隙、角度偏差以及轴线的垂直度等参数,从而准确地评估平行度。

平行度测量仪通常由一个测头和一个显示器组成,测头可以对物体表面或轴线进行实时测量,并将结果传输到显示器上。

千分尺可以通过测量两个点之间的距离来判断平行度的误差。

投影仪可以通过投射光线在物体表面上形成影像,从而快速判断平行度的误差。

3D 扫描仪可以对物体进行全方位的扫描,并生成详细的平行度报告。

3. 数学计算在某些情况下,我们可以通过数学计算来估算平行度的误差。

例如,对于平面之间的平行度测量,可以使用三角函数来计算角度差异。

对于轴线之间的平行度测量,可以使用线性代数中的矩阵运算来计算角度偏差。

三、平行度的应用场景1. 机械制造在机械制造业中,平行度的测量是必不可少的。

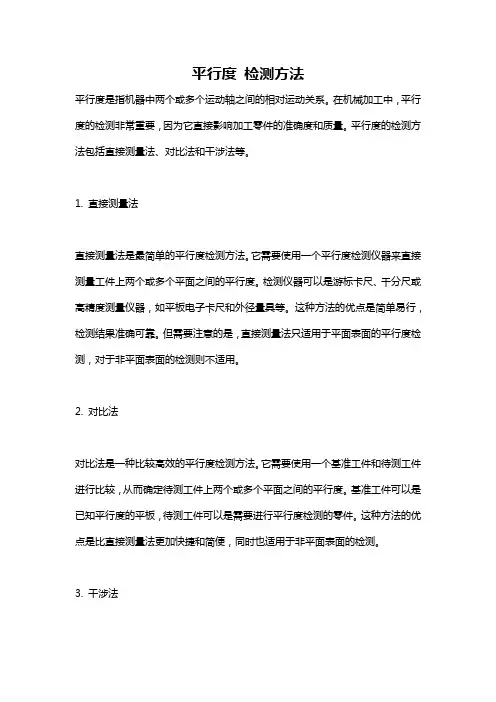

平行度 检测方法

平行度 检测方法

平行度检测方法
平行度是指机器中两个或多个运动轴之间的相对运动关系。

在机械加工中,平行度的检测非常重要,因为它直接影响加工零件的准确度和质量。

平行度的检测方法包括直接测量法、对比法和干涉法等。

1. 直接测量法
直接测量法是最简单的平行度检测方法。

它需要使用一个平行度检测仪器来直接测量工件上两个或多个平面之间的平行度。

检测仪器可以是游标卡尺、千分尺或高精度测量仪器,如平板电子卡尺和外径量具等。

这种方法的优点是简单易行,检测结果准确可靠。

但需要注意的是,直接测量法只适用于平面表面的平行度检测,对于非平面表面的检测则不适用。

2. 对比法
对比法是一种比较高效的平行度检测方法。

它需要使用一个基准工件和待测工件进行比较,从而确定待测工件上两个或多个平面之间的平行度。

基准工件可以是已知平行度的平板,待测工件可以是需要进行平行度检测的零件。

这种方法的优点是比直接测量法更加快捷和简便,同时也适用于非平面表面的检测。

3. 干涉法
干涉法是一种高精度的平行度检测方法。

它需要使用激光干涉仪等高精度测量仪器来测量工件之间的干涉光程差,从而得到工件之间的平行度。

这种方法的优点是测量精度高、可靠性好、适用于各种表面形状的检测和连续测量等。

但不足之处是设备昂贵,使用需要技术指导和专业培训等。

以上是平行度检测的几种常见方法,通过不同的检测方法可以得到不同的平行度测量精度和数据。

在实际应用中,应根据具体情况选择合适的检测方法,并进行正确的数据处理和分析,以确保加工质量和生产效率。

压力机精度测量方法和标准

压力机精度测量方法和标准
1、180度
2、中间角度(270或90;255或55)和最大装模高度、中间装模高度、最下装模高度三个位置;滑块下平面与工作台板上平面的垂直度:
将百分表固定在滑块上,宽度角尺放在滑块与工作台之间。此时滑块的位置要在下死点,百分表要在角尺的最下端调整好位置,将滑块开到上死点百分表要进表(进表的目的是防止有负值出现)将表盘调整到零位。用微调开动滑块一周读出数据,180度之前的数据是重中之重数据要求数据密度大,180度之后选270度之前的三个数据和0度数据作为检测数据。测量垂直度有左右和前后,有三个位置:
检测方法:
2、拉伸垫测:
将拉伸垫顶起,气压应在最大拉伸垫最大工作气压。用塞尺测量间隙。(塞尺能够进去但要有一定阻力)读出数值标准如上图
(1);拉伸垫顶冠与底座上平面的平行度测量,(如图)用深度尺测量顶冠的六个点位的数据分别算出各点的差值。
+++工作台内托板与工作台面的平行度测量方法等同于拉伸垫测量方法
压力机的主要精度参数为:
飞轮的径向跳动和端面跳动;滑块与工作台的垂直度、平行度;滑块的导轨间隙;工作台的水平度;拉伸垫垫顶冠与底座的平行度;拉伸垫垫顶冠导轨间隙;工作台内托板与工作台面的平行度;工作台内托板与工作台台板之间的安全距离;传动轴综合间隙等外形精度尺寸。
量具:
深度尺0——500mm、框式水平仪、百分表、百分表座、塞尺、百分表加长杆、宽度角尺等。
平行度
0.04+
0.20L
3/1000
滑块行程对工作
8台板上平面的垂
0.05+
0.02S/100
直度
滑块连接部位的
91.6+
3.16P/100
总间隙图(1)
注:

平行度的检验方法

平行度的检验方法

平行度的检验方法平行度是指两个线、面或体之间的位置关系,即它们是否平行。

在实际应用中,平行度的检验是非常重要的,尤其在制造、测量和设计领域。

平行度的检验可以通过多种方法进行,下面将介绍其中的几种方法。

一、直观法直观法是最简单的一种方法,通过直接观察来判断两个物体是否平行。

这种方法适用于要求不严格的情况,但是由于主观性较强,所以在严格要求的情况下不能单纯依赖直观法。

二、比较法比较法是通过与参考物进行比较来判断两个物体的平行度。

通常使用光学投影仪、示波器等仪器进行比较。

比较法的优点是便捷、直观,但需要有一个准确的参考物,且对仪器的操作要求较高。

三、测量法测量法是通过测量物体相对于参考面的位置来判断其平行度。

常用的测量仪器有游标卡尺、千分尺、测微计等。

测量法的优点是准确性较高,但需要进行精确的测量,并对仪器进行修正和校准。

四、投影法投影法是通过投影的方式来判断物体的平行度。

常用的投影仪有平行光投影仪和杠杆投影仪。

投影法的优点是便捷、准确,但对仪器的使用要求较高。

五、数值法数值法是通过数值计算来判断物体的平行度。

通常使用计算机辅助设计和数值分析软件进行计算。

数值法的优点是准确性高,可以对多个物体进行同时计算,但需要一定的计算机知识和技术支持。

六、统计法统计法是通过多次测量来计算物体的平行度,并通过统计分析来判断其是否合格。

通常使用统计学的方法进行分析,如均值、标准差、偏度等。

统计法的优点是可以对大量数据进行分析,并可以判断其可靠性,但需要进行多次测量和较复杂的统计计算。

以上是几种常用的平行度检验方法,不同的方法适用于不同的情况。

在实际应用中,可以根据具体的要求和条件选择合适的方法进行检验,并结合多种方法进行综合评估,以确保对平行度的准确判断。

压力机精度测量方法和标准

压力机精度测量方法和标准

压力机的主要精度参数为:飞轮的径向跳动和端面跳动;滑块与工作台的垂直度、平行度;滑块的导轨间隙;工作台的水平度;拉伸垫垫顶冠与底座的平行度;拉伸垫垫顶冠导轨间隙;工作台内托板与工作台面的平行度;工作台内托板与工作台台板之间的安全距离;传动轴综合间隙等外形精度尺寸。

量具:深度尺0一—500mm,框式水平仪、百分表、百分表座、塞尺、百分表加长杆、宽度角尺等。

标准:径向S0.15m m1飞轮圆跳动端面S0.30m m拉伸垫导轨对边间隙之和2xx伸拉伸垫顶冠与底座上平面垫的平行度,允差S规定数值检当移动工作台带顶杆托板XX检验顶杆托板(耐磨板顶面)与移动工作台上顶面的平行度,允差S规定数值一般应控制在:0.8mm允差:1000:0.403滑块导轨间隙精度检验合格后间隙实测值应符合下列规定: 对角(或对边)间隙之和0.08-0.28 (见下图)4压力机安装水平工作台板上平面5的平面度6滑块下平面的平面度0.02+0.08L1/10000.02+0.08L2/1000〃左右前后前后左右前后//////滑块行程在下死点:滑块下平面与工0.02+0.10L3/1000作台板上平面的7滑块行程在中间位置: 平行度0.04+0.20L3/1000滑块行程对工作8台板上平面的垂0.05+0.02S/100直度滑块连接部位的91.6+1、180 度总间隙图(1)注:L1为工作台板长边减去两边不测长度;L2为滑块长边减去两边不测长度;L3为滑块下平面长度减去两边不测长度;S为滑块行程长度;P为压力机公称力,单位为kN。

检测方法:2、拉伸垫检测:将拉伸垫顶起,气压应在最大拉伸垫最大工作气压。

用塞尺测量间隙。

(塞尺能够进去但要有一定阻力)读出数值标准如上图(1);拉伸垫顶冠与底座上平面的平行度测量,(如图)用深度尺测量顶冠的六个点位的数据分别算出各点的差值。

+++工作台内托板与工作台面的平行度测量方法等同于拉伸垫测量方法+++3、滑块导轨间隙:滑块导轨测量的点位共有8个。

平行度测量的步骤

平行度测量的步骤

平行度测量的步骤平行度测量是一种测量物体表面平行度(平面之间的平行关系)的方法。

下面是一般的平行度测量步骤:准备工作:在进行平行度测量之前,确保测量仪器(如平行度仪、测微计等)处于良好的工作状态。

清理测量仪器,校准仪器,以确保准确的测量结果。

选择测量点:选择需要测量平行度的物体表面上的几个测量点。

这些点通常分布在需要确定平行度的表面上。

设置测量基准:在测量前,需要确定一个基准平面或基准线。

这个基准线将作为测量的参考。

可以使用平行度仪等仪器设置基准线。

调整测量仪器:根据测量仪器的类型,进行相应的调整。

确保测量仪器的位置和方向与需要测量的平面平行,并且仪器的测量轴与基准线平行。

测量:使用测量仪器逐个测量选择的测量点。

记录每个点的测量结果。

在一些情况下,可能需要在不同的方向上进行多次测量,以全面了解平行度。

计算平行度:根据测量得到的数据,计算平行度。

这可能包括比较各测量点与基准线的距离,计算平均值,并确定平行度的误差范围。

分析结果:分析测量结果,确定物体表面的平行度。

这可能涉及到对平行度误差的评估,以及对于测量结果是否符合特定要求的判断。

调整或校正:如果测量结果不符合要求,可能需要进行调整或校正。

这可能包括对被测物体的调整,或者对测量仪器的重新校准。

记录和报告:记录所有的测量数据和结果,制作报告。

报告中应包括测量的具体位置、测量点、平行度的数值等信息。

平行度测量是确保工件或构件在加工和装配过程中符合设计要求的重要步骤。

准确的平行度测量有助于提高制造过程的质量和效率。

测平行度的四种方法

测平行度的四种方法

测平行度的四种方法测平行度是机械加工中非常重要的一项工作,它可以保证加工出来的零件符合设计要求,具有高精度和高质量。

在实际操作中,有多种方法可以用来测量平行度,下面我们将介绍其中的四种方法。

第一种方法是使用平行垫片。

这种方法适用于测量两个平面之间的平行度。

首先将两个平面放在一起,然后在它们之间插入一组平行垫片,逐渐加厚垫片,直到两个平面之间的距离相等为止。

这时,可以通过测量垫片的厚度来确定两个平面之间的平行度。

第二种方法是使用平行仪。

这种方法适用于测量平面和轴线之间的平行度。

平行仪是一种特殊的测量工具,它可以通过调整两个测量头的位置来测量两个平面之间的平行度。

在使用平行仪时,需要将测量头放在两个平面上,然后调整测量头的位置,直到两个测量头之间的距离相等为止。

这时,可以通过读取平行仪上的刻度来确定两个平面之间的平行度。

第三种方法是使用平行度测量仪。

这种方法适用于测量大型机械设备的平行度。

平行度测量仪是一种高精度的测量工具,它可以通过激光束来测量两个平面之间的平行度。

在使用平行度测量仪时,需要将激光束对准两个平面,然后读取仪器上的数字显示,即可确定两个平面之间的平行度。

第四种方法是使用三角板。

这种方法适用于测量两个平面之间的平行度和垂直度。

三角板是一种特殊的测量工具,它可以通过调整三个测量头的位置来测量两个平面之间的平行度和垂直度。

在使用三角板时,需要将三个测量头放在两个平面上,然后调整测量头的位置,直到三个测量头之间的距离相等为止。

这时,可以通过读取三角板上的刻度来确定两个平面之间的平行度和垂直度。

测平行度是机械加工中非常重要的一项工作,它可以保证加工出来的零件符合设计要求,具有高精度和高质量。

在实际操作中,可以根据需要选择不同的测量方法,以达到最佳的测量效果。

平行度的检验方法

平行度的检验方法

平行度的检验方法
平行度是工件表面平整度的一种度量指标,指工件表面与基准面之间的平行关系。

平行度的检验方法有很多种,以下是常用的四种检验方法:
1.平行度测量法:平行度测量法是通过直接测量工件表面与基准面之间的平行度来进行检验的。

通常使用平行度规、平行度测量仪等工具进行测量。

测量时,将工件放置在平行度规或平行度测量仪上,通过调节测量仪器的指针或标尺,测量出基准面与工件表面之间的距离差异,从而判断平行度的合格与否。

2.光栅相位差法:光栅相位差法是一种高精度的平行度测量方法,通常使用光栅与光电传感器组合的测量系统。

光栅与工件表面平行时,光栅的条纹与光电传感器接收到的信号相位差为零。

如果工件表面不平行,则光栅的条纹与光电传感器接收到的信号相位差不为零,通过测量相位差的大小,可以得出工件表面与基准面之间的平行度。

3.投影仪法:投影仪法是一种常用的平行度检验方法,适用于平面工件的平行度测量。

将工件放置在投影仪的工作台上,投射工件的轮廓图像在投影仪屏幕上。

根据工件轮廓图像与投影仪屏幕之间的平行关系,判断工件表面与基准面之间的平行度。

4.数字化测量法:数字化测量法是一种利用三维激光扫描仪或光学测量仪等设备进行平行度检验的方法。

通过激光或光学系统扫描工件表面的三维坐标点,并与理想平行面进行比较,从而得出工件表面与基准面之间的平行度。

数字化测量法具有高精度、快速、非接触等优点,适用于复杂形状的工件。

综上所述,平行度的检验方法多种多样,根据工件的特点和测量精度要求选择合适的检测方法,可以有效地评估工件表面与基准面之间的平行度,保证产品质量。

测平行度的四种方法

测平行度的四种方法

测平行度的四种方法平行度是机械制造中一个非常重要的指标,它可以衡量零件表面的平行度程度,也可以衡量机械系统的精度和稳定性。

因此,测量平行度是机械制造和检测中必不可少的一项工作。

本文将介绍四种测量平行度的方法,包括平行度仪测量法、影像测量法、激光测量法和三坐标测量法。

一、平行度仪测量法平行度仪是一种测量平行度的常用工具,它可以测量平面的平行度和垂直度。

平行度仪的工作原理是通过两个磁性底座将测量仪器固定在被测物体上,然后使用两个指针测量平面的平行度和垂直度。

平行度仪的优点是使用方便,价格相对较低,适用于一些简单的平面测量。

二、影像测量法影像测量法是一种非接触式的测量方法,可以在不接触被测物体的情况下,通过图像处理技术测量平行度。

影像测量法的工作原理是使用高分辨率的相机拍摄被测物体,并进行图像处理,测量出被测物体的平行度。

影像测量法的优点是测量精度高,适用于一些复杂的形状和表面粗糙的物体。

三、激光测量法激光测量法是一种高精度的测量方法,可以测量平行度、平面度、直线度等多种指标。

激光测量法的工作原理是使用激光器发射激光束,然后通过接收器测量激光束的反射,计算出被测物体的平行度。

激光测量法的优点是测量精度高,测量速度快,适用于一些要求高精度的工业生产。

四、三坐标测量法三坐标测量法是一种高精度的测量方法,可以测量平行度、平面度、直线度等多种指标。

三坐标测量法的工作原理是使用三坐标测量机测量被测物体的三维坐标,然后进行数据处理,计算出被测物体的平行度。

三坐标测量法的优点是测量精度高,适用于一些要求高精度的工业生产。

总结以上四种测量平行度的方法各有优缺点,需要根据不同的测量需求选择合适的方法。

平行度测量是机械制造和检测中非常重要的一项工作,它可以确保机械系统的精度和稳定性,提高机械产品的质量和性能。

平行度检测方案

平行度检测方案

平行度检测方案引言在工程领域中,平行度是一个重要的参数,用于衡量两个或多个对象之间是否平行。

正确测量平行度对于许多应用至关重要,例如制造业、建筑业、机械工程等。

在本文中,将介绍一种用于检测平行度的方案,并详细描述了实施该方案的步骤和注意事项。

方案概述平行度检测方案是基于测量和对比目标对象之间的角度来确定它们是否平行的。

该方案需要使用一些测量工具和计算方法。

方案步骤以下是平行度检测方案的步骤:1.准备工作:确定需要检测平行度的对象,并确保其表面清洁和平整。

2.安装测量工具:将测量工具(如激光测距仪、测量角器等)安装在合适的位置,使其能够准确测量目标对象之间的角度。

3.计算参考角度:首先,需要确定一个参考角度,该角度将用作测量结果的基准。

可以使用物体的边缘或已知的平行线作为参考。

4.测量目标角度:使用测量工具测量目标对象之间的角度。

确保在测量过程中保持稳定和准确。

5.计算平行度:将测得的目标角度与参考角度进行对比,并计算它们之间的差异。

较小的差异表示对象间更平行。

6.分析结果:根据差异的大小和实际需求,对平行度进行评估。

如果差异超过所需精度范围,可能需要调整目标对象的位置或姿态。

7.确认平行度:如果测量结果符合要求,可以确认目标对象之间是平行的。

否则,需要重新调整并重新测量。

注意事项在实施平行度检测方案时,需要注意以下事项:•使用高精度的测量工具,以确保准确性和可靠性。

•在测量过程中,确保目标对象保持稳定,以避免测量误差。

•对于复杂的目标对象,可能需要在多个位置进行测量,并综合结果以获得更准确的平行度。

•进行多次重复测量,并计算测量结果的平均值,以提高测量的准确度。

•根据具体应用需求,确定平行度的精度要求,并确保测量结果符合要求。

•定期检查和校准测量工具,以确保其准确性和稳定性。

结论平行度检测方案是一种有效的方法,用于确定目标对象之间是否平行。

通过正确使用测量工具和严格遵循步骤和注意事项,可以获得准确和可靠的平行度测量结果。

压机平整度测试方法 标准

压机平整度测试方法 标准

压机平整度测试方法标准嘿,咱今儿个就来讲讲压机平整度测试方法和标准这档子事儿。

你说这压机平整度,那可太重要啦!就好比咱走路得走稳当了,不然不就摔跟头啦。

压机要是不平整,那生产出来的东西能好吗?肯定不行呀!那怎么测试压机平整度呢?咱可以用一些专门的工具呀,就像医生看病得有听诊器啥的。

比如说水平仪,把它往压机上一放,嘿,就能看出个大概齐啦。

然后呢,咱得在压机的不同地方都测一测,不能光测一个地儿就完事儿了。

这就跟咱检查身体一样,不能光看个手就说身体没问题呀,得全身都看看不是。

要是有的地方高,有的地方低,那可不行,这压机就不“健康”啦。

还有啊,测试的时候可得仔细喽,不能马马虎虎的。

你想啊,要是不仔细,测出来的结果不准,那不就白折腾啦。

就好像你找东西,不认真找能找到吗?标准呢,那也是有讲究的。

不能说差不多就行啦,那可不行!得有个明确的数值范围,超过了这个范围,那就得调整啦。

这就好比考试及格线,达不到那就是不及格呀。

你想想,要是压机平整度不达标,生产出来的产品质量能有保障吗?那肯定不行呀!说不定就这儿歪那儿斜的,多难看呀。

而且呀,这测试还得定期做呢。

不能说测一次就不管啦,那压机万一后面变形了咋办?就像咱得定期体检一样,得随时关注着压机的“健康状况”。

咱再打个比方,压机就像咱家里的桌子,你要是桌子不平整,放个杯子都晃悠,能好用吗?压机也是一样的道理呀。

所以说呀,这压机平整度测试方法和标准可真是太重要啦!咱可不能小瞧了它。

只有把压机的平整度搞好了,才能生产出高质量的产品呀。

大家可都得记住喽,别不当回事儿呀!。

压合机平行度校正报告

压合机平行度校正报告
差值
0.283
Y5
1.540
1.433
1.597
Y6
1.517
1.460
1.599
Y7
1.485
1.447
1.588
结果
Y8
1.473
1.410
1.590


Y9
1.380
1.316
1.582
最大值
1.599
最小值
1.316
配合單位:生产部压合课
測試單位:压合工艺
客户名称:深圳市盛创新精密电子有限公司
结果
Y8
1.264
1.275
1.567


Y9
1.153
1.177
1.493
最大值
1.681
最小值
1.153
C#壓機測試數據﹕
各点值
X1
X2
X3
±公
差值
Y1
1.433
1.404
1.392
Y2
1.582
1.413
1.484
±0.142
Y3
1.509
1.401
1.525
Y4
1.538
1.422
1.563
測試單位
压合工艺
机台编号:1.2热压机
测量日期:2008-5-31
二.平行度测量位置如右图:(共27个点)
二.测试方法:1.使用直径4㎜铅条
2.室温压合6min
3.铅条面压= 300-500psi
4.使用千分尺测各点厚度(单位:㎜)
三.校正标准值:±0.015㎜/m×(热模板长1.17m)×(模板块数11)=±0.193㎜

压机平整度测试方法

压机平整度测试方法

压机平整度测试方法一、引言压机平整度是指压机表面的平整程度,它是衡量压机质量的重要指标之一。

压机平整度测试是通过对压机表面进行测量和分析,以评估其平整度水平的一种方法。

本文将介绍压机平整度测试的方法。

二、测试原理压机平整度测试的原理是利用测量仪器对压机表面进行测量,获取压机表面的高度数据,并通过数据分析来评估压机的平整度水平。

常用的测试仪器有平板测高仪、激光测高仪等。

三、测试步骤1. 准备工作:清理压机表面,确保表面无杂物或污垢,以保证测试的准确性。

2. 安装测试仪器:根据测试仪器的使用说明书,将其安装在压机表面上,并确保其与表面接触良好。

3. 开始测试:启动测试仪器,进行测量。

测试仪器会自动记录压机表面的高度数据。

4. 数据分析:将测得的高度数据导入电脑软件或使用仪器自带的数据分析功能,根据需要选择相应的分析方法,如均方根误差法、最大偏差法等,对数据进行分析和处理。

5. 结果评估:根据分析结果,评估压机的平整度水平。

一般来说,平整度越高,表明压机表面越平整。

四、注意事项1. 测试仪器的选择:根据需要选择适合的测试仪器。

不同的测试仪器具有不同的测量范围和精度,需要根据具体情况进行选择。

2. 测试环境的控制:测试时需要保持测试环境的稳定,避免温度、湿度等因素对测试结果的影响。

3. 数据处理的准确性:在进行数据分析时,要确保数据的准确性,避免因为数据错误导致评估结果的不准确。

4. 测试周期的控制:根据实际情况,合理安排测试周期,及时对压机的平整度进行监测和评估。

五、测试结果的应用1. 评估压机质量:通过压机平整度测试,可以评估压机的质量水平,为用户选择合适的压机提供参考。

2. 检测压机表面缺陷:通过测试结果,可以检测出压机表面的凹凸、磨损等缺陷,及时进行修复和维护。

3. 提高产品质量:压机的平整度直接影响到产品的质量,通过测试结果,可以及时发现并解决压机表面平整度不达标的问题,提高产品的质量稳定性。

平行度测试方法

平行度测试方法

平行度测试方法引言:平行度测试是一种常用的测试方法,用于评估两个或多个对象在某个特定方面的一致性或相似性。

在各个领域中,平行度测试被广泛应用,例如在工程领域中用于测试机器零件的精度,或在心理学研究中用于评估测量工具的可靠性。

本文将介绍一些常见的平行度测试方法。

一、重复测量法重复测量法是最简单直观的一种平行度测试方法。

它要求在相同的条件下对同一对象进行多次测量,然后比较这些测量结果的一致性。

通过计算测量结果的方差或标准差,可以评估测量的精确性和可靠性。

重复测量法通常用于实验室环境中,例如对实验仪器的测试。

二、对比测量法对比测量法是一种将两个或多个对象进行直接对比的平行度测试方法。

它要求对比较对象在相同的条件下进行测量,并比较它们的测量结果。

通过计算测量结果之间的差异,可以评估对象之间的一致性。

对比测量法常用于评估产品的质量一致性,例如对同一批产品的尺寸进行测量。

三、随机化测试法随机化测试法是一种通过随机选择样本进行平行度测试的方法。

它要求从总体中随机选择一部分对象,并对它们进行测量。

通过比较不同样本的测量结果,可以评估总体的一致性。

随机化测试法常用于调查研究中,例如对人群的意见或行为进行调查。

四、分割测量法分割测量法是一种将对象分割成若干部分进行平行度测试的方法。

它要求将对象的不同部分进行分别测量,并比较它们的测量结果。

通过计算不同部分之间的差异,可以评估对象的一致性。

分割测量法常用于评估人体各部分的功能一致性,例如对身体各个关节的灵活性进行测试。

五、协议测量法协议测量法是一种通过专家评估的方式进行平行度测试的方法。

它要求专家对对象进行评估,然后比较专家之间的评估结果。

通过计算不同专家评估结果之间的一致性,可以评估对象的一致性。

协议测量法常用于艺术品的评估或医学影像的解读。

结论:平行度测试方法是评估对象一致性的重要工具。

不同的领域和目的需要选择适合的平行度测试方法。

重复测量法、对比测量法、随机化测试法、分割测量法和协议测量法都是常见的平行度测试方法。

压制机平行度校准安全操作规程

压制机平行度校准安全操作规程

压制机平行度校准安全操作规程第一章引言1.1 目的本操作规程旨在确保压制机平行度校准过程中的安全性,保障操作人员的人身安全和设备的正常运行。

通过严格遵守操作规程,减少事故发生的可能性,提高工作效率。

1.2 适用范围本操作规程适用于所有涉及压制机平行度校准的操作人员,包括操作、维护和管理人员。

第二章术语和定义2.1 压制机平行度指压制机在工作过程中,上下模板之间的平行度误差。

第三章安全准备3.1 安全设备在进行压制机平行度校准前,必须确保所有的安全设备齐全并处于正常工作状态。

包括但不限于安全帽、防护眼镜、防护手套等。

3.2 安全培训所有参与压制机平行度校准的操作人员必须接受相关的安全培训,了解压制机平行度校准的操作流程、注意事项和应急措施。

第四章操作流程4.1 准备工作4.1.1 检查压制机在进行压制机平行度校准前,必须对压制机进行全面的检查,确保各部件完好无损,无松动现象。

4.1.2 准备校准工具根据压制机的型号和规格,准备相应的校准工具,包括测量仪器、调整工具等。

4.2 校准过程4.2.1 确定校准方法根据压制机的具体情况和校准要求,选择适当的校准方法和步骤。

4.2.2 调整上模板通过调整上模板的位置和角度,使其与下模板平行度误差最小化。

4.2.3 检测平行度使用测量仪器对上下模板的平行度进行检测,记录测量结果。

4.2.4 进行微调根据测量结果,进行相应的微调操作,直至达到平行度要求。

4.3 安全措施4.3.1 注意个人安全在进行压制机平行度校准过程中,操作人员要注意个人安全,确保不受到夹伤、碰撞等伤害。

4.3.2 防止误操作操作人员必须严格按照操作规程进行操作,避免误操作导致事故发生。

4.3.3 紧急情况处理如果发生紧急情况,操作人员必须立即停止操作,并按照应急措施进行处理,确保事故不会进一步扩大。

第五章安全注意事项5.1 禁止超负荷操作在进行压制机平行度校准时,严禁超负荷操作,以免对设备造成损坏或人身伤害。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
压机平行度测量方法
部门 版本号 保密级别
TFSY
内部级别
更新日期
2012 06 17
一、测量前准备工作 1、了解各测量点位置
M1、M3、M4、M6为 四个测量点,箭头为 物流方向
M6
M4
M1
物流方向
M3
二、测量步骤 1、下死点前半行程平行度
将压机开至80度
此时凸轮角度为80度
80
2、下死点处平行度
4500
Presse1 Presse 2-5
23002100来自M6M4M1
M3
Presse 1 Presse 2-5
5053 4965
此时凸轮角度为180度, 可以略有偏差
3、下死点后半行程平行度
下死点后半程凸轮角度为250度
测量的点尽量靠近移动工作台的边缘,用抹布擦净测量点。先把百分表高 度调到适当位置,然后将百分表调零,以下端球头为轴线作圆周运动,找 到百分表的最大值,并记录
4、把测得的数据记录在如图所示的表格中
SGA Druck/ Pres se/ 压
机 滑块重量平衡压力
Messpunkte links/
左侧测量点
Messpunkte rechts/
右侧测量点
in UT/ 下死点 1
M1
M3
M4
M6
M1
M3
M4
M6
2
3
4
5
5、数据处理
(1)、平行度允许偏差 下死点前半行程平行度偏差≤0.15mm/m 下死点处平行度偏差≤0.08mm/m 下死点后半行程平行度偏差≤0.15mm/m
相关文档
最新文档
