第82讲 磁通量及产生电磁感应的条件(解析版)

第82讲 磁通量及产生电磁感应的条件(解析版)

第82讲磁通量及产生电磁感应的条件一.知识回顾1.磁通量(1)定义:匀强磁场中,磁感应强度B与垂直磁场方向的面积S的乘积叫作穿过这个面积的磁通量,简称磁通。

我们可以用穿过这一面积的磁感线条数的多少来形象地理解。

(2)公式:Φ=BS。

(3)公式的适用条件:①匀强磁场;②S是垂直磁场方向的有效面积。

(4)单位:韦伯(Wb),1 Wb=1T·m2。

(5)标量性:磁通量是标量,但有正负之分。

磁通量的正负是这样规定的:任何一个平面都有正、反两面,若规定磁感线从正面穿出时磁通量为正,则磁感线从反面穿出时磁通量为负。

(6)物理意义:相当于穿过某一面积的磁感线的条数.如图所示,矩形abcd、abb′a′、a′b′cd的面积分别为S1、S2、S3,匀强磁场的磁感应强度B与平面a′b′cd垂直,则:(1)通过矩形abcd的磁通量为BS1cos θ或BS3.(2)通过矩形a′b′cd的磁通量为BS3.(3)通过矩形abb′a′的磁通量为0.2.磁通量的变化量在某个过程中,穿过某个平面的磁通量的变化量等于末磁通量Φ2与初磁通量Φ1的差值,即ΔΦ=Φ2-Φ1。

磁通量变化的常见情况变化情形举例磁通量变化量磁感应强度变化永磁体靠近或远离线圈、电磁铁(螺线管)内电流发生变化ΔΦ=ΔB·S有效面积变化有磁感线穿过的回路面积变化闭合线圈的部分导线做切割磁感线运动,如图ΔΦ=B·ΔS回路平面与磁场夹角变化线圈在磁场中转动,如图磁感应强度和有效面积同时变化弹性线圈在向外拉的过程中,如图ΔΦ=Φ2-Φ1磁通量的变化快慢)磁通量的变化量与发生此变化所用时间的比值,即ΔΦΔt。

4.电磁感应现象与感应电流“磁生电”的现象叫电磁感应,产生的电流叫作感应电流。

5.产生感应电流的条件当穿过闭合导体回路的磁通量发生变化时,闭合导体回路中就产生感应电流。

判断感应电流能否产生的思维导图:6.电磁感应现象的两种典型情况(1)闭合导体回路的一部分做切割磁感线运动。

电磁感应的产生原理及应用

电磁感应的产生原理及应用

电磁感应的产生原理及应用1. 引言电磁感应现象是电磁学中的一个基本原理,它揭示了磁场与电流之间的相互作用。

本章将详细介绍电磁感应的产生原理及其在实际应用中的各种场景。

2. 电磁感应的产生原理电磁感应现象是由英国科学家迈克尔·法拉第在1831年发现的。

根据法拉第电磁感应定律,当闭合回路中的磁通量发生变化时,回路中就会产生电动势,从而产生电流。

2.1 法拉第电磁感应定律法拉第电磁感应定律可以用数学公式表示为:[ = - ]其中,( ) 表示感应电动势,单位是伏特(V);( _B ) 表示磁通量,单位是韦伯(Wb);( ) 表示磁通量随时间的变化率。

2.2 磁通量磁通量是描述磁场穿过某个闭合表面的总量。

它可以用公式表示为:[ _B = B A ]其中,( B ) 表示磁场强度,单位是特斯拉(T);( A ) 表示闭合表面的面积,单位是平方米(m²);( ) 表示磁场线与闭合表面法线之间的夹角。

2.3 感应电动势的方向根据楞次定律,感应电动势的方向总是使得其产生的电流所产生的磁场与原磁场相反。

这就是所谓的“来拒去留”原则。

3. 电磁感应的应用电磁感应现象在生产和生活中有着广泛的应用,下面列举了一些主要的应用领域。

3.1 发电机发电机是利用电磁感应现象将机械能转换为电能的装置。

当导体在磁场中运动时,导体中会产生电动势,从而产生电流。

3.2 变压器变压器是利用电磁感应原理来改变交流电压的设备。

它由两个或多个线圈组成,当交流电流通过主线圈时,会在副线圈中产生感应电动势,从而实现电压的升高或降低。

3.3 感应电炉感应电炉是利用电磁感应原理加热金属的设备。

当交流电流通过线圈时,线圈周围会产生交变磁场,金属工件置于磁场中,会产生感应电流,从而产生热量。

3.4 电磁继电器电磁继电器是利用电磁感应原理实现开关控制的设备。

当电流通过线圈时,产生的磁场会吸引铁芯,从而闭合或断开开关。

3.5 电磁悬浮电磁悬浮是一种利用电磁感应原理使物体悬浮在磁场中的技术。

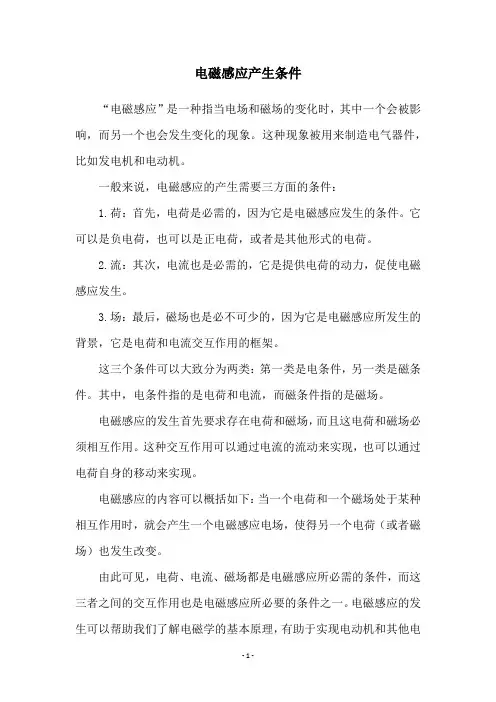

电磁感应产生条件

电磁感应产生条件

电磁感应产生条件“电磁感应”是一种指当电场和磁场的变化时,其中一个会被影响,而另一个也会发生变化的现象。

这种现象被用来制造电气器件,比如发电机和电动机。

一般来说,电磁感应的产生需要三方面的条件:1.荷:首先,电荷是必需的,因为它是电磁感应发生的条件。

它可以是负电荷,也可以是正电荷,或者是其他形式的电荷。

2.流:其次,电流也是必需的,它是提供电荷的动力,促使电磁感应发生。

3.场:最后,磁场也是必不可少的,因为它是电磁感应所发生的背景,它是电荷和电流交互作用的框架。

这三个条件可以大致分为两类:第一类是电条件,另一类是磁条件。

其中,电条件指的是电荷和电流,而磁条件指的是磁场。

电磁感应的发生首先要求存在电荷和磁场,而且这电荷和磁场必须相互作用。

这种交互作用可以通过电流的流动来实现,也可以通过电荷自身的移动来实现。

电磁感应的内容可以概括如下:当一个电荷和一个磁场处于某种相互作用时,就会产生一个电磁感应电场,使得另一个电荷(或者磁场)也发生改变。

由此可见,电荷、电流、磁场都是电磁感应所必需的条件,而这三者之间的交互作用也是电磁感应所必要的条件之一。

电磁感应的发生可以帮助我们了解电磁学的基本原理,有助于实现电动机和其他电气器件的设计与制造。

电磁感应可以用来制造电动机和发电机。

电动机是利用电磁感应原理把电力转化为机械能的设备,而发电机则是利用机械能转化为电力的装置。

它们都可以利用电荷、电流、磁场交互作用的结果来实现机械能和电力的转换。

此外,电磁感应还可以用于通信设备和多项科学研究的基础中。

电磁感应发生的结果可以用来发出信号,实现无线电通信;也可以用来研究电磁学中的基本原理,揭示自然界的奥秘。

综上所述,电磁感应的发生需要电荷、电流、磁场三种条件,而它们之间的相互作用也是必需的。

在技术应用上,电磁感应可以帮助我们实现电动机和发电机的设计与制造,以及实现通信和科学研究。

电磁感应-知识点总结

电磁感应-知识点总结

第16章:电磁感应一、知识网络二、重、难点知识归纳1. 法拉第电磁感应定律(1).产生感应电流的条件:穿过闭合电路的磁通量发生变化。

以上表述是充分必要条件。

不论什么情况,只要满足电路闭合和磁通量发生变化这两个条件,就必然产生感应电流;反之,只要产生了感应电流,那么电路一定是闭合的,穿过该电路的磁通量也一定发生了变化。

当闭合电路的一部分导体在磁场中做切割磁感线的运动时,电路中有感应电流产生。

这个表述是充分条件,不是必要的。

在导体做切割磁感线运动时用它判定比较方便。

(2).感应电动势产生的条件:穿过电路的磁通量发生变化。

闭合电路中磁通量发生变化时产生感应电流当磁场为匀强磁场,并且线圈平面垂直磁场时磁通量:φ=BS 如果该面积与磁场夹角为α,则其投影面积为S sin α,则磁通量为Φ=BS sin α。

磁通量的单位: 韦伯,符号:Wb 产生感应电流的方法自感电磁感应自感电动势灯管 镇流器 启动器闭合电路中的部分导体在做切割磁感线运动 闭合电路的磁通量发生变 感应电流方向的判定 右手定则, 楞次定律 感应电动势的大小E=BL νsin θtnE ∆∆=φ 实验:通电、断电自感实验大小:tI LE ∆∆= 方向:总是阻碍原电流的变化方向应用日光灯构造日光灯工作原理:自感现象感应现象:这里不要求闭合。

无论电路闭合与否,只要磁通量变化了,就一定有感应电动势产生。

这好比一个电源:不论外电路是否闭合,电动势总是存在的。

但只有当外电路闭合时,电路中才会有电流。

(3). 引起某一回路磁通量变化的原因a磁感强度的变化b线圈面积的变化c线圈平面的法线方向与磁场方向夹角的变化(4). 电磁感应现象中能的转化感应电流做功,消耗了电能。

消耗的电能是从其它形式的能转化而来的。

在转化和转移中能的总量是保持不变的。

(5). 法拉第电磁感应定律:a决定感应电动势大小因素:穿过这个闭合电路中的磁通量的变化快慢b注意区分磁通量中,磁通量的变化量,磁通量的变化率的不同—磁通量,—磁通量的变化量,c定律内容:感应电动势大小决定于磁通量的变化率的大小,与穿过这一电路磁通量的变化率成正比。

电磁感应

电磁感应

二、自感现象
1.自感现象 (1)概念:由于导体本身的电流变化而产生的电磁感应现象称为 自感,由于自感而产生的感应电动势叫做自感电动势,其大 小E= ,L为自感系数.
(2)自感系数:L与线圈的大小、形状、圈数以及是否有铁芯等
因素有关,其单位是亨利,符号是 H.
通电和断电自感比较如下表
通电自感 电 路 图 器 材 要 求 断电自感
(3)若
是Φ-t图象上某点切线的斜率.
所求的感应电动势为整个闭合电路的
恒定,则E不变.用E=n
感应电动势,而不是回路中某部分导体的电动势.
(4)磁通量的变化常由B的变化或S的变化两种情况引起. ①当ΔΦ仅由B的变化引起时,E=nS ②当ΔΦ仅由S的变化引起时,E=nB (5)由E=n . .
计算出的是Δt时间内的平均感应电动势.
二者电流大小和方向都相同.一个矩形闭合金属线圈与A、B在同一平面 内,并且ab边保持与通电导线平行,线圈从图中的位置1匀速向左移动, 经过位置2,最后到位置3,其中位置2恰在A、B的正中间,则下面的说 法中正确的是( ) AD
A.在位置2这一时刻,穿过线圈的磁通量为零 B.在位置2这一时刻,穿过线圈的磁通量的变化率为零 C.从位置1到位置3的整个过程中,线圈内感应电流的方向发 生了变化
a
o
d
b O’
c
P167【例】 (2009·广东,18)如图9-2-3(a)所示,一个电阻值为R,匝数为n的圆
形金属线圈与阻值为2R的电阻R1连接成闭合回路.线圈的半径为r1,在线圈中
半径为r2的圆形区域内存在垂直于线圈平面向里的匀强磁场,磁感应强度B随 时间t变化的关系图线如图9-2-4(b)所示.图线与横、纵轴的截距分别为t0和 B0.导线的电阻不计.求0至t1时间内. (1)通过电阻R1上的电流大小和方向;

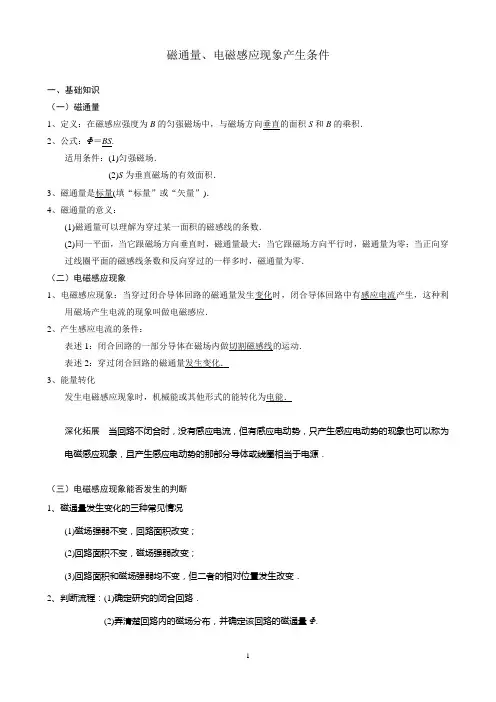

磁通量、电磁感应现象产生条件(含答案)

磁通量、电磁感应现象产生条件(含答案)

磁通量、电磁感应现象产生条件一、基础知识 (一)磁通量1、定义:在磁感应强度为B 的匀强磁场中,与磁场方向垂直的面积S 和B 的乘积.2、公式:Φ=BS .适用条件:(1)匀强磁场.(2)S 为垂直磁场的有效面积.3、磁通量是标量(填“标量”或“矢量”).4、磁通量的意义:(1)磁通量可以理解为穿过某一面积的磁感线的条数.(2)同一平面,当它跟磁场方向垂直时,磁通量最大;当它跟磁场方向平行时,磁通量为零;当正向穿过线圈平面的磁感线条数和反向穿过的一样多时,磁通量为零. (二)电磁感应现象1、电磁感应现象:当穿过闭合导体回路的磁通量发生变化时,闭合导体回路中有感应电流产生,这种利用磁场产生电流的现象叫做电磁感应. 2、产生感应电流的条件:表述1:闭合回路的一部分导体在磁场内做切割磁感线的运动. 表述2:穿过闭合回路的磁通量发生变化. 3、能量转化发生电磁感应现象时,机械能或其他形式的能转化为电能.深化拓展 当回路不闭合时,没有感应电流,但有感应电动势,只产生感应电动势的现象也可以称为电磁感应现象,且产生感应电动势的那部分导体或线圈相当于电源.(三)电磁感应现象能否发生的判断 1、磁通量发生变化的三种常见情况(1)磁场强弱不变,回路面积改变; (2)回路面积不变,磁场强弱改变;(3)回路面积和磁场强弱均不变,但二者的相对位置发生改变. 2、判断流程:(1)确定研究的闭合回路.(2)弄清楚回路内的磁场分布,并确定该回路的磁通量Φ.(3)⎩⎨⎧Φ不变→无感应电流Φ变化→⎩⎪⎨⎪⎧回路闭合,有感应电流不闭合,无感应电流,但有感应电动势二、练习1、如图所示,ab是水平面上一个圆的直径,在过ab的竖直面内有一根通电直导线ef,且ef平行于ab,当ef竖直向上平移时,穿过圆面积的磁通量将()A.逐渐变大B.逐渐减小C.始终为零D.不为零,但始终保持不变答案 C解析穿过圆面积的磁通量是由通电直导线ef产生的,因为通电直导线位于圆的正上方,所以向下穿过圆面积的磁感线条数与向上穿过该面积的条数相等,即磁通量为零,而且竖直方向的平移也不会影响磁通量的变化.故C正确.2、试分析下列各种情形中,金属线框或线圈里能否产生感应电流?答案除A外均能产生感应电流3、如图所示,一个金属薄圆盘水平放置在竖直向上的匀强磁场中,下列做法中能使圆盘中产生感应电流的是()A.圆盘绕过圆心的竖直轴匀速转动B.圆盘以某一水平直径为轴匀速转动C.圆盘在磁场中向右匀速平移D.匀强磁场均匀增加解析只有当圆盘中的磁通量发生变化时,圆盘中才产生感应电流,当圆盘绕过圆心的竖直轴匀速转动或圆盘在磁场中向右匀速平移时,圆盘中的磁通量不发生变化,不能产生感应电流,A、C错误;当圆盘以某一水平直径为轴匀速转动或匀强磁场均匀增加时,圆盘中的磁通量发生变化,圆盘中将产生感应电流,B、D正确.答案BD4、如图所示,能产生感应电流的是()答案 B解析A图中线圈没闭合,无感应电流;B图中磁通量增大,有感应电流;C图中导线在圆环的正上方,不论电流如何变化,穿过线圈的磁感线相互抵消,磁通量恒为零,也无感应电流;D图中的磁通量恒定,无感应电流.故选B.5、(2012·山东理综·14)下列叙述正确的是()A.法拉第发现了电磁感应现象B.惯性是物体的固有属性,速度大的物体惯性一定大C.牛顿最早通过理想斜面实验得出力不是维持物体运动的原因D.感应电流遵从楞次定律所描述的方向,这是能量守恒定律的必然结果答案AD解析电磁感应现象的发现者是法拉第,故选项A正确;惯性是物体本身固有的属性,质量是物体惯性大小的唯一量度,故选项B错误;伽利略通过理想斜面实验得出力不是维持物体运动的原因,故选项C错误;楞次定律是能量守恒定律在电磁感应现象中的表现,故选项D正确.6、(2012·北京理综·19)物理课上,老师做了一个奇妙的“跳环实验”.如图,她把一个带铁芯的线圈L、开关S和电源用导线连接起来后,将一金属套环置于线圈L上,且使铁芯穿过套环.闭合开关S的瞬间,套环立刻跳起.某同学另找来器材再探究此实验.他连接好电路,经重复实验,线圈上的套环均未动.对比老师演示的实验,下列四个选项中,导致套环未动的原因可能是()A.线圈接在了直流电源上B.电源电压过高C.所选线圈的匝数过多D.所用套环的材料与老师的不同答案 D解析金属套环跳起的原因是开关S闭合时,套环上产生的感应电流与通电螺线管上的电流相互作用而引起的.线圈接在直流电源上,S闭合时,金属套环也会跳起.电源电压越高,线圈匝数越多,S 闭合时,金属套环跳起越剧烈.若套环是非导体材料,则套环不会跳起.故选项A、B、C错误,选项D正确.7、现将电池组、滑动变阻器、带铁芯的线圈A、线圈B、电流计及电键按如图所示连接.下列说法中正确的是()A.电键闭合后,线圈A插入或拔出都会引起电流计指针偏转B.线圈A插入线圈B中后,电键闭合和断开的瞬间电流计指针均不会偏转C.电键闭合后,滑动变阻器的滑片P匀速滑动,会使电流计指针静止在中央零刻度D.电键闭合后,只有滑动变阻器的滑片P加速滑动,电流计指针才能偏转答案 A解析电键闭合后,线圈A插入或拔出都会引起穿过线圈B的磁通量发生变化,从而使电流计指针偏转,选项A正确;线圈A插入线圈B中后,电键闭合和断开的瞬间,线圈B的磁通量会发生变化,电流计指针会偏转,选项B错误;电键闭合后,滑动变阻器的滑片P无论匀速滑动还是加速滑动,都会导致线圈A的电流发生变化,使线圈B的磁通量变化,电流计指针都会发生偏转,选项C、D错误.8、如图所示,一个U形金属导轨水平放置,其上放有一个金属导体棒ab,有一个磁感应强度为B的匀强磁场斜向上穿过轨道平面,且与竖直方向的夹角为θ.在下列各过程中,一定能在轨道回路里产生感应电流的是()A.ab向右运动,同时使θ减小B.使磁感应强度B减小,θ角同时也减小C.ab向左运动,同时增大磁感应强度BD.ab向右运动,同时增大磁感应强度B和θ角(0°<θ<90°)答案 A解析设此时回路面积为S,据题意,磁通量Φ=BS cos θ,对A,S增大,θ减小,cos θ增大,则Φ增大,A正确.对B,B减小,θ减小,cos θ增大,Φ可能不变,B错误.对C,S减小,B增大,Φ可能不变,C错误.对D,S增大,B增大,θ增大,cos θ减小,Φ可能不变,D错误.故只有A正确.9、如图所示,在条形磁铁的中央位置的正上方水平固定一铜质圆环.以下判断中正确的是()A.释放圆环,环下落时产生感应电流B.释放圆环,环下落时无感应电流C.释放圆环,环下落时环的机械能守恒D.释放圆环,环下落时环的机械能不守恒答案BC解析由条形磁铁磁场分布特点可知,穿过其中央位置正上方的圆环的合磁通量为零,所以在环下落的过程中,磁通量不变,没有感应电流,圆环只受重力,则环下落时机械能守恒,故A、D错误,B、C正确.10、如图所示,闭合圆导线线圈放置在匀强磁场中,线圈平面与磁场平行,其中ac、bd分别是平行、垂直于磁场方向的两条直径.试分析线圈做如下运动时,能产生感应电流的是() A.使线圈在纸面内平动B.使线圈平面沿垂直纸面方向向纸外平动C.使线圈以ac为轴转动D.使线圈以bd为轴转动答案 D解析使线圈在纸面内平动、沿垂直纸面方向向纸外平动或以ac为轴转动,线圈中的磁通量始终为零,不变化,无感应电流产生;以bd为轴转动时,线圈中的磁通量不断变化,能产生感应电流,所以D选项正确.。

电磁感应现象产生感应电流的条件

电磁感应现象产生感应电流的条件
A.a→b→c→d→a B.d→c→b→a→d C.先是d→c→b→a→d,后是a→b→c→d→a D.先是a→b→c→d→a,后是d→c→b→a→d
第九章 电磁感应
电磁感应现象

磁通量

法拉第电磁感应定律

楞次定律

自感,涡流

第一讲 电磁感应产生的条件 楞次定律
一、磁通量 1.概念:磁感应强度B与垂直于B的面积S的乘积,叫做穿过这个 面的磁通量. 2.磁通量的计算 (1)公式:Φ=BS . (2)适用条件:①匀强 磁场;②S是 垂直 磁场的有效面积. (3)单位:韦伯 ,1 Wb=1 T·m2
3.磁通量的物理意义 (1)可以形象地理解为磁通量就是穿过某一面积的 磁感线的条数 . (2)同一个平面,当它跟磁场方向垂直时,磁通量 最大 , 当 它 跟 磁场方向 平行 时,磁通量为零. 二、电磁感应现象 1.产生感应电流的条件:穿过闭合电路的 磁通量 发生变化.
2.引起磁通量变化的常见情况 (1)闭合电路的部分导体做切割磁感线 运动,即线圈面积S发生变 化导致Φ变化. (2)线圈在磁场中转动引起线圈在磁场中的有效面积改变而导致Φ变 化. (3)磁感应强度变化(随时间、位置变化)导致Φ变化. 3.产生感应电动势的条件:无论回路是否闭合,只要穿过线圈平 面的 磁通量 发生变化,线路中就有感应电动势. 4.电磁感应现象的实质是产生感应电动势 , 如 果 回 路 闭 合 则 产 生 感应电流 ;如果回路不闭合,则只有 感应电动势,而无感应电流.
2.面积S的含义:S不一定是某个线圈的真正面积,而是线圈在磁 场范围内的面积.如图(2)所示,S应为线圈面积的一半.
3.多匝线圈的磁通量:多匝线圈内磁通量的大小与线圈匝数无关, 因为不论线圈匝数多少,穿过线圈的磁感线条数相同,而磁感线条数可 表示磁通量的大小.

电磁感应现象产生的条件

电磁感应现象产生的条件

电磁感应:从产生条件到应用探究电磁感应现象是指在电磁场的作用下,导体中的电子发生运动形
成感应电流的现象。

那么,导体中的电子为何会发生运动呢?它的产
生条件主要有以下两点:
1. 必须有变化的磁通量
当导体内部被不断地改变磁通量时,就会出现感应电流。

这是因
为导体内的电子会随着磁通量的变化而受到力的影响,从而形成电流。

2. 导体必须是闭合回路
为了确保感应电流的存在,需要将导体设置成一个闭合回路,这
样才能形成环路电流。

除了了解电磁感应现象的产生条件,我们还可以探究一下它的应用。

广泛应用于发电、电动机、变压器等电力行业,电磁感应也在现
代生活中得到广泛应用,如磁卡、感应式炉具、感应加热器等。

这些
应用都是基于电磁感应现象的原理进行的,在生活中起到了极为重要
的作用。

综上所述,深入了解电磁感应现象的产生条件和应用,可以更好
地掌握电磁学的基础知识,从而更好地应对现代社会的各种挑战。

电磁感应现象产生的条件

电磁感应现象产生的条件

电磁感应现象产生的条件电磁感应现象是指在导体中或导体周围发生磁场变化时,会在导体中产生感应电流或感应电动势的现象。

要产生电磁感应现象,需要满足以下几个条件。

一、磁场的变化:电磁感应现象的产生必须伴随着磁场的变化。

这种磁场的变化可以是磁场的强度、方向、面积等发生改变,也可以是磁场的源头与导体之间相对运动。

二、导体的运动:电磁感应现象需要导体相对于磁场的源头发生运动。

当导体相对于磁场的源头以一定的速度运动时,就会在导体中产生感应电流或感应电动势。

三、导体与磁场的相互作用:导体与磁场之间必须存在相互作用,即导体必须与磁场的源头有一定的关联。

这种关联可以是导体与磁场的源头直接接触,也可以是通过其他物体传导磁场。

四、导体的性质:导体必须具有一定的导电性质,才能产生感应电流或感应电动势。

导体可以是金属、电解质溶液等,只要能够传导电荷就可以产生电磁感应现象。

五、导体的形状和结构:导体的形状和结构对电磁感应现象也有一定的影响。

导体的形状和结构不同,其感应电流或感应电动势的大小和分布也会有所不同。

通过以上几个条件的满足,就可以产生电磁感应现象。

电磁感应现象在日常生活中有着广泛的应用。

例如,发电机利用电磁感应现象将机械能转化为电能;变压器利用电磁感应现象实现电能的传输和改变电压;感应炉利用电磁感应现象进行加热等等。

在科学研究中,电磁感应现象也被广泛应用。

通过电磁感应现象,可以探测到地球磁场的变化,从而研究地球磁场的性质和变化规律;通过电磁感应现象,可以实现无线电通信和电磁波的产生和接收等等。

电磁感应现象的产生条件是多方面的,需要磁场的变化、导体的运动、导体与磁场的相互作用以及导体的性质等多个方面的因素共同作用。

只有满足这些条件,才能产生电磁感应现象,并且利用电磁感应现象进行各种应用和研究。

电磁感应现象的研究和应用对于推动科学技术的发展和提高人类生活水平起着重要的作用。

高中物理《电磁感应》核心知识点归纳

高中物理《电磁感应》核心知识点归纳

高中物理《电磁感应》核心知识点归纳一、电磁感应现象1、产生感应电流的条件感应电流产生的条件是:穿过闭合电路的磁通量发生变化。

以上表述是充分必要条件。

不论什么情况,只要满足电路闭合和磁通量发生变化这两个条件,就必然产生感应电流;反之,只要产生了感应电流,那么电路一定是闭合的,穿过该电路的磁通量也一定发生了变化。

2、感应电动势产生的条件。

感应电动势产生的条件是:穿过电路的磁通量发生变化。

这里不要求闭合。

无论电路闭合与否,只要磁通量变化了,就一定有感应电动势产生。

这好比一个电源:不论外电路是否闭合,电动势总是存在的。

但只有当外电路闭合时,电路中才会有电流。

3、关于磁通量变化在匀强磁场中,磁通量,磁通量的变化有多种形式,主要有:①S、α不变,B改变,这时②B、α不变,S改变,这时③B、S不变,α改变,这时二、楞次定律1、内容:感应电流具有这样的方向,就是感应电流的磁场总要阻碍引起感应电流的磁通量的变化。

在应用楞次定律时一定要注意:“阻碍”不等于“反向”;“阻碍”不是“阻止”。

(1)从“阻碍磁通量变化”的角度来看,无论什么原因,只要使穿过电路的磁通量发生了变化,就一定有感应电动势产生。

(2)从“阻碍相对运动”的角度来看,楞次定律的这个结论可以用能量守恒来解释:既然有感应电流产生,就有其它能转化为电能。

又由于感应电流是由相对运动引起的,所以只能是机械能转化为电能,因此机械能减少。

磁场力对物体做负功,是阻力,表现出的现象就是“阻碍”相对运动。

(3)从“阻碍自身电流变化”的角度来看,就是自感现象。

自感现象中产生的自感电动势总是阻碍自身电流的变化。

2、实质:能量的转化与守恒3、应用:对阻碍的理解:(1)顺口溜“你增我反,你减我同”(2)顺口溜“你退我进,你进我退”即阻碍相对运动的意思。

“你增我反”的意思是如果磁通量增加,则感应电流的磁场方向与原来的磁场方向相反。

“你减我同”的意思是如果磁通量减小,则感应电流的磁场方向与原来的磁场方向相同。

电磁感应的产生条件

电磁感应的产生条件
五、教学重点及难 点
教学重点:电磁感应产生条件的探究过程;产生感应电流的条件理解。
教学难点:探究方案的设计;对条件的归纳总结。
六、教学过程
教师活动
学生活动
设计意图
大家通 过前面 一节 的学 习对电 与磁有 着什么样的认识? 前面一节课我们了解了:
奥斯特梦圆“电生磁”及法拉第心 系“磁 生电 ”。成 功属 于坚持 不懈 的有 心人!法拉第经过十年努力发现了电磁 感应现象,宣告了电磁学作为一门统一 学科的诞生。
由给定器材师生共同设计实验。 螺线管A通过变阻器和开关连接 到电源上,螺线管B的两端连接到电流 计上,把螺线管A放在螺线管B的里 面.如图 3-1-5 所示。
连接好电路,探究以下实 验现象。
+G _
不利用磁铁的磁 场利 用电流形成的磁 场且 导体和磁体间没 有相 对运动,也可以产生感 应电流
图 3-1-5
这 节 课 我 们 就来 沿 着 法 拉第 的 足 迹重温他探究的这一伟大创举! 本节课我们用实验探究一下电磁感应 现象及产生条件。
温故知新 情景引入 适时适当地情感教 育,
答:1820 年奥斯特发现 的电流的磁效应,这说明电可 以产生磁,电和磁是有联系 的。
用导线将灵敏电流计和
问:用怎样的实验可以探究电磁感应产 导体棒组成闭合回路,如图
在磁场中做切割磁感线运动时,导体中 针偏转情况是

就产生感应电流。这类现象叫应电 方向运动时,观察电流计的指
流。
针偏转情况是

3、导体棒 运动的方 向与
磁感线方向不垂直时,观察电
流计的 指针 偏转 情况


4、导体棒 静止不动 时,
观察电流计的指针偏转情况

电磁感应产生条件

电磁感应产生条件

电磁感应产生条件
电磁感应的产生条件:1.闭合回路中有一个或几个线圈。

2.交流电通过回路,在每个线圈都会产生感应电动势,这种现象叫做电磁感应。

3.电场力作用于线圈时,就使得其中部分电荷发生转移,形成新的闭合回路,并且产生感应电动势,这种现象叫做电磁感应的反向,也叫逆行。

4.线圈不接入大地,但闭合开关依旧可以切断电源,那么这些闭合开关将阻碍感应电动势的传递,从而起到抑制感应电动势的目的,这种效果称为灭弧。

5.当闭合电路中的电流超过某一数值时,导体内就会产生热量,如果继续增加电流,则会引起导体升温,使导体烧毁。

电磁感应现象

电磁感应现象

电磁感应现象、楞次定律一.感应电流的产生条件1.电磁感应:利用磁场产生电流的现象叫电磁感应;产生的电流叫感应电流。

2.产生条件:不管是闭合回路的一部分导体做切割磁感线的运动,还是闭合回路中的磁场发生变化,穿过闭合回路的磁感线条数都发生变化,回路中就有感应电流产生—闭合回路中的磁通量发生变化磁通量Φ增加,感应电流的磁场方向与原磁场相反磁通量Φ减少,感应电流的磁场方向与原磁场相同二.判断感应电流方向的原则1.右手定则:当导体在磁场中切割磁感线的运动时,其产生的感应电流的方向可用右手定则判定。

伸出右手,磁感线垂直穿过掌心,大拇指指向为导体的运动方向,四指指向为感应电流的方向2.楞次定律:感应电流的方向总阻碍引起感应电流的磁场的磁通量的变化例:如图所示,矩形线圈abcd在匀强磁场中向左运动,问有无感应电流?分析:(1)∵磁通量不变,所以无感应电流(2)ab、cd同时切割磁感线,由右手定则,电流方向由a→b、由d→c,切割效果抵消,无感应电流。

注意:用两种正确的观点分析同一事物,结论应该是一致的,除非分析过程有错。

严格地讲,对于任一个电磁感应现象,这两个原则都适用,且能判断出一致的结果。

但却不一定很方便,例如:右手定则对直导线在磁场中运动这一过程就比较方便。

大家在应用时对这两种方法都要达到熟练,且从中摸索简单适用的方法。

3.步骤(1)先判断原磁场的方向(2)判断闭合回路的磁通量的变化情况(3)判断感应磁场的方向(4)由感应磁场方向判断感应电流的方向三.楞次定律的理解和应用楞次定律的主要内容是研究引起感应电流的磁场即原磁场和感应电流的磁场二者之间的关系1.当闭合电路所围面积的磁通量增加时,感应电流的磁场方向与原磁场方向相反;当闭合电路的磁通量减少时,感应电流的磁场方向与原磁场方向相同例1.两平行长直导线都通以相同电流,线圈abcd与导线共面,当它从左到右在两导线之间移动时,其感应电流的方向是?分析:线圈所在空间内的磁场分布如图,当线圈从左往右运动时,穿过它的磁通量先减小,原磁场方向为垂直纸面向里,所以感应磁场方向为垂直纸面向里,由右手定则可知,感应电流方向为顺时针方向;后来磁通量又逐渐增大,原磁场方向为垂直纸面向外,所以感应磁场方向为垂直纸面向里,由右手定则可知,感应电流方向为顺时针方向。

高中物理教学论文 电磁感应现象及产生条件

高中物理教学论文 电磁感应现象及产生条件

一电磁感应现象及产生条件(一)电磁感应现象穿过闭合回路的磁通量发生变化时,在闭合回路中产生感应电流的现象叫电磁感应现象。

(二)产生感应电流的条件穿过闭合回路的磁通量发生变化,应注意的是若电路不闭合,只产生感应电动势不产生感应电流。

(三)产生感应电流几种情况1、闭合电路的一部分导体在磁场中做切割磁感线运动。

2、磁场的磁感强度发生变化导致磁通量发生了变化。

3、闭合回路的面积发生了变化导致磁通量发生了变化。

例1、如图1所示,两个同心放置的同平面的金属圆环,条形磁铁穿过圆心且与两环平面垂直,则通过两圆环的磁通量Φa,Φb比较()。

A、Φa>ΦbB、Φa<ΦbC、Φa=ΦbD、无法确定例2、如图2所示,矩形线圈在通电长直导线的磁场中运动:A向右平动,B向下平动,C 绕轴转动(ad边向外),D从纸面向纸外作平动,E向上平动(E线圈有个缺口),判断线圈中有没有感应电流。

例3、如图3所示,是同一矩形线圈在U形磁铁上(或附近)的四个位置。

在U形磁铁两个磁极间区域可认为是匀强磁场;当矩形线圈发生下列运动时,能产生感应电流的是()A、将线圈由位置1移至2的过程中。

B、将线圈按图示放置在位置3,并以较小的振幅左右平动。

C、将线圈按图示放置在位置3,并以恒定的角速度绕轴OO'转动。

D、将线圈放在纸面内并按图示由位置3移到4的过程中。

例4:两圆环A、B置于同一水平面上,其中A为均匀带电绝缘环,B为导体环.当A以如图13-36所示的方向绕中心转动的角速度发生变化时,B中产生如图所示方向的感应电流.则()图13-36A.A可能带正电且转速减小B.A可能带正电且转速增大C.A可能带负电且转速减小D.A可能带负电且转速增大典型习题:1.闭合电路的一部分导线ab处于匀强磁场中,图1中各情况下导线都在纸面内运动,那么下列判断中正确的是 [ ]A.都会产生感应电流B.都不会产生感应电流C.甲、乙不会产生感应电流,丙、丁会产生感应电流D.甲、丙会产生感应电流,乙、丁不会产生感应电流2.如图2所示,矩形线框abcd的一边ad恰与长直导线重合(互相绝缘).现使线框绕不同的轴转动,能使框中产生感应电流的是 [ ]A.绕ad边为轴转动B.绕oo′为轴转动C.绕bc边为轴转动D.绕ab边为轴转动3垂直恒定的匀强磁场方向放置一个闭合圆线圈,能使线圈中产生感应电流的运动是 [ ]A.线圈沿自身所在的平面匀速运动B.线圈沿自身所在的平面加速运动C.线圈绕任意一条直径匀速转动D.线圈绕任意一条直径变速转动4一均匀扁平条形磁铁与一线圈共面,磁铁中心与圆心O重合(图3).下列运动中能使线圈中产生感应电流的是 [ ]A.N极向外、S极向里绕O点转动B.N极向里、S极向外,绕O点转动C.在线圈平面内磁铁绕O点顺时针向转动D.垂直线圈平面磁铁向纸外运动5如图5所示,绕在铁芯上的线圈与电源、滑动变阻器和电键组成闭合回路,在铁芯的右端套有一个表面绝缘的铜环A,下列各种情况中铜环A中没有感应电流的是 [ ]A.线圈中通以恒定的电流B.通电时,使变阻器的滑片P作匀速移动C.通电时,使变阻器的滑片P作加速移动D.将电键突然断开的瞬间6如图6所示,一有限范围的匀强磁场宽度为d,若将一个边长为l的正方形导线框以速度v匀速地通过磁场区域,已知d>l,则导线框中无感应电流的时间等于 [ ]7闭合铜环与闭合金属框相接触放在匀强磁场中,如图9所示,当铜环向右移动时(金属框不动),下列说法中正确的是 [ ]A.铜环内没有感应电流产生,因为磁通量没有发生变化B.金属框内没有感应电流产生,因为磁通量没有发生变化C.金属框ab边中有感应电流,因为回路abfgea中磁通量增加了D.铜环的半圆egf中有感应电流,因为回路egfcde中的磁通量减少二 法拉第电磁感应定律(一)法拉第电磁感应定律(1)内容:电磁感应中线圈里的感应电动势眼穿过线圈的磁通量变化率成正比. (2)表达式:t E ∆∆Φ=或tn E ∆∆Φ=. (3)说明:○1式中的n 为线圈的匝数,∆Φ是线圈磁通量的变化量,△t 是磁通量变化所用的时间.t∆∆Φ又叫磁通量的变化率. ○2∆Φ是单位是韦伯,△t 的单位是秒,E 的单位是伏特. ○3t n E ∆∆Φ=中学阶段一般只用来计算平均感应电动势,如果t∆∆Φ是恒定的,那么E 是稳恒的.(二)导线切割磁感线的感应电动势 1.公式:E=BLv2.导线切割磁感线的感应电动势公式的几点说明:(1)公式仅适用于导体上各点以相同的速度切割匀强的磁场的磁感线的情况. (2)公式中的B 、v 、L 要求互相两两垂直.当L ⊥B ,L ⊥v ,而v 与B 成θ夹角时,导线切割磁感线的感应电动势大小为θsin BLv E =.(3)适用于计算当导体切割磁感线产生的感应电动势,当v 为瞬时速度时,可计算瞬时感应电动势,当v 为平均速度时,可计算平均电动势.(4)若导体棒不是直的,θsin BLv E =中的L 为切割磁感线的导体棒的有效长度.如图13-42中,棒的有效长度有ab 的弦长.例1 如下图所示,长为L 的铜杆OA 以O 为轴在垂直于匀强磁场的平面内以角速度 匀速转动,磁场的磁感应强度为B ,求杆OA 两端的电势差.例2 如下图所示,半径为r的金属环绕通过某直径的轴以角速度作匀速转动,匀强磁场的磁感应强度为B,从金属环面与磁场方向重合时开始计时,则在金属环转过30°角的过程中,环中产生的电动势的平均值是多大?例3如图1所示把线框abcd从磁感应强度为的匀强磁场中匀速拉出,速度方向与ab边垂直向右,速度的大小为,线圈的边长为,每边的电阻为,问,线圈在运动过程中,ab两点的电势差为多少?例4图13各情况中,电阻R=0.lΩ,运动导线的长度都为l=0.05m,作匀速运动的速度都为v=10m/s.除电阻R外,其余各部分电阻均不计.匀强磁场的磁感强度B=0.3T.试计算各情况中通过每个电阻R的电流大小和方向.例5 如图所示,在一均匀磁场中有一矩形导线框abcd,线框处于水平平面内,磁场与线框平面垂直,R为一电阻,ef为垂直于ab的一根导体杆,它可在ab、cd上无摩擦地滑动.杆ef及线框中导线的电阻都可不计.开始时,给ef一个向右的初速度,则A.ef将减速向右运动,但不是匀减速B.ef将匀减速向右运动,最后停止C.ef将匀速向右运动D.ef将往返运动典型习题:1.某单匝线圈电阻是1 Ω,当穿过它的磁通量始终以2 Wb/s速率减小时,则A.线圈中感应电动势一定每秒降低2 VB.线圈中感应电动势一定是2 VC.线圈中感应电流一定每秒减少2 AD.线圈中感应电流一定是2 A2关于感应电动势大小的下列说法中,正确的是 [ ]A.线圈中磁通量变化越大,线圈中产生的感应电动势一定越大B.线圈中磁通量越大,产生的感应电动势一定越大C.线圈放在磁感强度越强的地方,产生的感应电动势一定越大D.线圈中磁通量变化越快,产生的感应电动势越大3.如图2,垂直矩形金属框的匀强磁场磁感强度为B。

一法拉电磁感应定律

一法拉电磁感应定律

i
lBdl
o
+ B+ + + + + +
+++++++
L
0 lBdl
i 方向 O
P
i
1 2
B L2
(点
P
的电势高于点
O
的电势)
三.感生电动势和感生电场 S
1.感生电动势
N
由于磁场发生变化而
激发的电动势。
G
非静电力 动生电动势
洛仑兹力
电磁
? 感应 感生电动势 非静电力
2.麦克斯韦假设: 变化的磁场在其周围空间会激发一种涡旋状
aK
过程1.开关K选择a 灯由暗逐渐变亮
b
过程2.开关K选择b 灯由亮逐渐变暗
过程1:电源做功一部分转化为磁能存储, 一部分转化为焦耳热
过程2:存储磁能转化为焦耳热
在静电场中:
能量密度
we
1 2
E 2
dWe wedV
电场能量 We dWe wedV
在稳恒磁场中:
V
磁场能量密度:单位体积中储存的磁场能量 wm
的电场,称为涡旋电场或感生电场。记作E涡 或E感
感生电场与静电场对比
感生电场力提供非静电力
感生电动势
由电动势的定义
i Ek dl
rr EK E感
+r r
i E感 dl -
i
d பைடு நூலகம்t
+++++++ +++++++
+ + + E+感 + + + + B+ + + + + +

产生电磁感应现象的条件和规律实验

产生电磁感应现象的条件和规律实验

产生电磁感应现象的条件和规律实验电磁感应现象的产生条件电磁感应现象是指导体在变化的磁场中会产生电动势和感应电流的现象。

产生电磁感应现象的条件是:导体:感应电流只能在导体中产生。

变化的磁场:导体必须处于变化的磁场中。

磁场可以由磁铁、通电线圈或其他导电体的电流变化产生。

导体与磁场的相对运动:导体可以相对静止,而磁场移动,也可以导体移动,而磁场静止。

但是,导体和磁场之间必须存在相对运动才能产生电磁感应。

电磁感应定律法拉第电磁感应定律描述了电磁感应中产生的电动势和感应电流。

定律指出:回路中感应电动势的大小等于磁通量随时间的变化率。

磁通量是穿过回路面积的磁场强度与面积的乘积。

根据数学公式表示为:```ε = -dΦ/dt```其中:ε 是感应电动势Φ 是磁通量t 是时间负号表示感应电动势会阻碍磁通量的变化。

楞次定律楞次定律描述了感应电流的方向:感应电流的方向总是与引起它的磁通量变化的方向相对抗。

例如,如果磁场强度增加,感应电流会产生一个磁场来抵消磁场强度的增加。

电磁感应实验一个简单的电磁感应实验可以证明电磁感应现象。

实验步骤如下:1. 将一根线圈连接到灵敏电流计上。

2. 将一个条形磁铁穿过线圈。

3. 当磁铁穿过线圈时,电流计会偏转,指示有感应电流产生。

4. 当磁铁停止运动时,电流计会恢复到零。

5. 当磁铁以相反方向穿过线圈时,电流计会偏转到相反方向。

实验结果实验结果验证了电磁感应定律和楞次定律。

当磁场穿过线圈时,会有感应电动势产生,当磁通量变化时,感应电动势的大小会发生变化。

感应电流的方向与磁通量变化的方向相反,以抵消磁通量变化。

应用电磁感应现象在许多技术应用中发挥着至关重要的作用,包括:发电机和电动机变压器电感线圈天线传感器。

产生电磁感应现象的条件

产生电磁感应现象的条件

产生电磁感应现象的条件
哎,你知道吗?生活中有个特别神奇的现象,咱们天天打交道的电和磁,它们俩就像是躲猫猫的高手,平时各玩各的,但一不留神,嘿,它们就手拉手跳起舞来了,这就是电磁感应现象。

这事儿说起来简单,但背后的道理可深着呢,咱们得用大白话聊聊这背后的“小秘密”。

想象一下,你手里拿着一根铜线,它就像是个安静的舞者,静静地躺在那里。

但如果你拿块磁铁,嗖嗖地在它旁边转几圈,嘿,奇迹出现了!铜线里突然就像有电流在跑动,就像是给这安静的舞者注入了灵魂,它开始欢快地“唱歌”了。

这就是电磁感应的第一幕:变化的磁场能生出电来。

你或许会问,这变化的磁场到底是个啥玩意儿?别急,咱们换个说法。

想象一下你手里拿的是个旋转的陀螺,它转得越快,旁边的空气就好像被搅动了一样,变得不那么安分了。

磁场也是这样,当它开始动起来,比如磁铁在铜线旁快速移动,它就像是在空气中划出了道道波纹,这些波纹就是变化的磁场。

而铜线呢,就像是那敏感的耳朵,能捕捉到这些波纹,然后转化成电能。

但这还不是全部哦。

你知道吗?有时候,咱们不需要磁铁来转,只要让铜线自己动起来,也能玩出电磁感应的把戏。

比如,你把铜线绕成个圈圈,然后放在变化的磁场里,就像是把它扔进了磁场的“漩涡”中,这铜线圈圈就会自己生出电来,是不是超级神奇?
所以啊,电磁感应就像是自然界中的一个魔术师,它能让电和磁这两个看似不相关的家伙,在特定的条件下,上演一出精彩的“牵手”大戏。

而咱们呢,就像是坐在台下的观众,被这奇妙的表演深深吸引,忍不住想要探索更多关于这个世界的秘密。

电磁感应产生的条件

电磁感应产生的条件

电磁感应产生的条件
电磁感应是指当一个电流从一个电路流出时,这个电流会在空间中形成一个力场,并可在其它电路中引起一个电动力,这种力就是电磁感应。

在实际应用中,电磁感应是现代电子技术不可缺少的主要应用,在电子计算机、磁带存储、电路板设计和无线电发射技术等方面,都有着重要的作用。

本文将介绍电磁感应产生的条件,以及其在实际应用中的作用。

首先,要产生电磁感应,必须有一个交流电路存在,并且交流电路中的电流必须能够变化,如电流的强度、流动的方向、频率等。

当电流变化时,在对应的电磁场中产生了一种变化的电磁力,这种变化可以使其他电路中形成一个电动力,这就是所谓的电磁感应。

其次,电磁感应受到磁场的影响。

当有一个变化的电磁场时,磁场会影响电磁感应,它会使电流在不同方向上有不同的变化,当磁场变化时,电磁感应也会随之变化。

再次,电磁感应受电磁材料的影响,不同的电磁材料有不同的电磁感应能力,其中有一种特殊的材料,叫做磁性材料,它具有非常好的电磁感应能力,因此,在电子设备设计中,经常会用到这类材料。

最后,电磁感应受周围环境的影响,即使周围没有强烈的电磁场,由于空气中的电荷积聚,也会影响电磁感应的结果。

电磁感应在实际应用中有着重要的作用,它可以用来进行信号传输、计算机存储、电路板设计,也可以用来测量电流、电压等。

它的应用非常广泛,在现代社会不可缺少,所以要了解电磁感应产生的条
件是很有必要的,这样才能更好的利用它来提高工作效率。

综上所述,电磁感应产生的条件包括:一个交流电路存在,电流变化,磁场变化,电磁材料的影响和周围环境的影响。

只要这些条件都满足,就可以产生电磁感应,它在实际应用中扮演着重要的角色,有助于提高工作效率。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

精选课件
13
▲产生感应电流的条件: (1)电路闭合 (2)磁通量发生变化
精选课件
14
问题讨论 磁通量是否变化?如何变化?
精选课件
15
精选课件
16
精选课件
17
精选课件
18
精选课件
19
精选课件
20
精选课件
21
1、从图示位置开始, 转动900,磁通量变化 多少?
2、从图示位置开始, 转动1800,磁通量变化 多少?
精选课件
25
例与练
• 1、关于电磁感应,以下说法中正确的有( D )
• A、只要闭合电路的一部分导体在磁场中运动,导体 中就一定产生感应电流
• B、只要有磁感线穿过闭合电路,电路中就会产生感 应电流
• C、放在磁场中的闭合线圈,只要磁场发生变化,线 圈中就会有感应电流
• D、只要穿过闭合电路的磁通量发生变化,电路中就 会产生感应电流
第二节
探究电磁感应的产生条件
精选课件
1
探究电磁感应的产生条件 一、复习 磁通量 二、回顾法拉第电磁感应实验 三、电磁感应的产生条件?
实验现象1 实验现象2 实验现象3
当闭合只回要路中穿磁过通闭量合变化电时路,中电路磁中通就量有变了电化流时, 闭合电路中就一定有感应电流
四、磁通量是否变化的讨论
精选课件
中的导体切割磁感线,线圈回路中
有电流。
精选课件
11
面积变化 引起磁通 量变化
B的变化 引起磁通 量的变化
当闭合回路中磁通量变化时,电路中就有了电流
精选课件
12
实验现象3:
1、开关闭合时 电路B中有电流
2、开关闭合以后
电路B中无电流
3、开关闭合后,移动滑片,
电路B中有电流。
当闭合回路中磁通量变化时,电路中就有了电流
精选课件
4
精选课件
5
例与练
• 1、关于磁通量,下列说法中正确的是( BD)
• A、磁感强度越大的地方,穿过线圈的磁通量也 越大
• B、穿过线圈的磁通量为零,该处的磁感强度不 一定为零
• C、磁感应强度越大,线圈面积越大,穿过线圈 的磁通量也越大
• D、同一个磁场中穿过线圈的磁通量大小可用穿 过线圈磁感线条数来衡量
精选课件
26
例与练
• 3、如图所示,一根长直导线竖直放置,通以向 上的电流,直导线与铜圆环紧贴但互相绝缘,且 导线通过环心。下述各过程中,铜环中能产生感
应电流的是( C )
• A、环竖直向上匀速运动 • B、环竖直向下匀速运动 • C、环向右匀速运动 • D、环以直导线为轴转动
精选课件
28
例与练
闭合电路中
一部分导体在 磁场中运动切 割磁感线,闭 合电路中就产 生电流,这种 现象叫做电磁 感应,产生的 电流叫做感应 电流 。
切割磁感线即导体运动方向与磁场
方向不平行。
精选课件
10
实验2:
1、当磁铁与线圈相对 静止时, 线圈中无电流。
2、当磁铁插入线圈,或从线圈中拔出时,
线圈中有电流。
结论:当磁铁插入(拔出)线圈时,线圈
2
复习---磁通量
如图,在匀强磁场B 中,平面S与磁场垂直。
定义:B 与 S的乘积,
叫做穿过这个面的磁通
量。(简称磁通)
磁通量用Φ表示。
单位: 韦伯, 韦 Wb
Φ =BS
1Wb = 1 T·m2
精选课件
3
磁通量的形象理解
B越大,磁感线越密,磁通量越大。 磁感线越密,通过面S的磁感线条数越多。 即:穿过电路的磁感线的条数。
精选课件
6
平面与磁场不垂直时的磁通量
θ
通过面S的磁通量,即通 过投影的磁通量。 函数与θ有关
Φ = BS投影 = B 精S选课c件 osθ
投影
7
平面与磁场不垂直时的磁通量
θ B∥
B⊥
Φ = B ⊥S = B 精S选课c件 osθ
8
1831年, 法拉第的成功实验
电源
G
精选课件
9
实验现象1: 电磁感应现象
路.在下列情况中,线圈N中有感应电流的是( ACD )
• A.电键合上的瞬间 • B.电键合上后线圈M中的电流达到稳定时 • C.电键合上后,将图中变阻器R的滑片向左端滑动的过程中 • D.电键合上一段时间后再断开K的瞬间
精ቤተ መጻሕፍቲ ባይዱ课件
31
感谢亲观看此幻灯片,此课件部分内容来源于网络, 如有侵权请及时联系我们删除,谢谢配合!
• 4、如右图所示,竖直通电直导线与矩形导线框
在同一平面内,则下列说法正确的是( AC )
• A、导线中的电流不变时,线圈中没有感应电流 • B、导线中的电流变小时,线圈中没有感应电流 • C、导线中的电流变大时,线圈中有感应电流 • D、如果直导线恰好通过矩形线圈上下两边的中
点,当直导线中电流变大时,线圈有感应电流。
精选课件
29
例与练
• 5、在一根铁棒P上套两个线圈A、B,如果给线 圈A通以如图所示的甲、乙、丙、丁4种电流,在 t1到t2这段时间内,哪种情况可以在线圈B中产 生感应电流?为什么?
精选课件
30
例与练
• 6、如图所示,M、N是套在同一铁芯上的两个线圈,M线圈 与电池、电键、变阻器相连,N线圈与R‘连成一闭合电
相关文档
最新文档
