LTE学习笔记解析

LTE 学习笔记
杨全力
目录
• L1 物理层
– MIMO – 物理信道 – 物理过程
• L2 MAC/RLC/PDCP层 • L3 RRC 层 • 网规网优 • SON
MIMO模式
• 典型配置：
– eNB:2T2R，支持4T，R10 支持8T – UE: 1T1R, 1T2R ，协议要求支持2T, LTE 终端目前都是1T2R，数据卡有支持2T
– 这个速率匹配和码速没关系，在MAC调度时，考虑Tbsize 和分配的RB数据，是不会超过0.93的，但是经过FEC编码后将增加一定的冗余比特，数据比特增加冗余比特后比特速率有可能大于或者还是小于物料信道能够承载的速率，这时就需要打孔或者重复
– turbo码本身编码输出的比特数是确定的，如果输入是N，那么输出就是3N+12,不同Rate是靠速率匹配实现的。具体来说速率匹配就是从3n+12,个比特中按照一定的规则取出E=（3n+12）*rate个比特。LTE协议中说的是从k0开始取，顺序取出E个非NULL的比特，从而达到变化速率的效果
– 包含3个比特流的交织 • 码块级联
– 不同的码字区分不同的码流，其目的是通过MIMO发送多路数据，实现空间复用，协议规定最大2码字
• 加扰
– 上行加扰的目的是干扰随机化，避免连续连0和连1的出现，因为在OFDM系统中需要进行IFFT，如果存在连0或连1，IFFT后
的数据会在某个频率上能量超高，造成严重的PAPR问题，加扰后0和1基本相等
– 开环/闭环，开环MIMO不需要UE反馈预编码矩阵索引PMI（Pre-coding Matrix Indicator），而闭环MIMO需要UE反馈PMI。我司开闭环自适应效果不好，推荐固定TM

LTE笔记

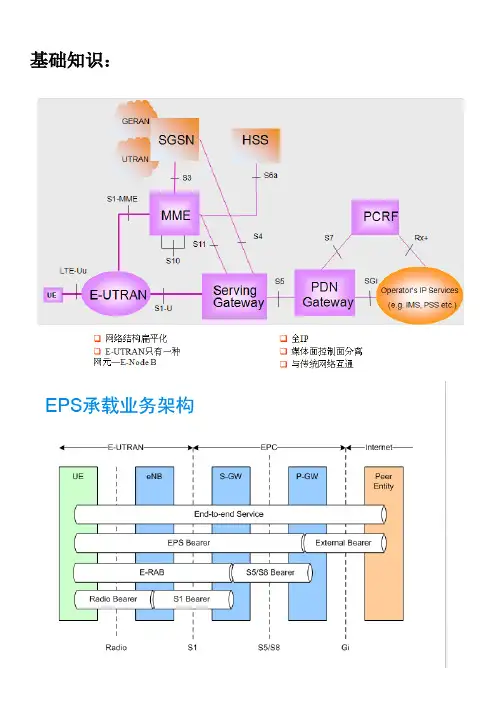

基础知识：下行信道：上行信道：RB由12个子载波（每个15kHz）组成，也由一个时隙组成。

一个SB由两个RB组成。

RB=12*7=84RE，SB=2*RB=168RE。

（normal cp）频点编号EARFCN中心频率=（EARFCN-EARFCN0）*0.1+起始频率1个无线帧有10个子帧组成，每个子帧时长为1ms（=1个TTI），编号0-9。

FDD中每个子帧由2个时隙组成。

LTE规范中设计的基站最大覆盖范围为100km。

S是特殊子帧，由DwPTS（Downlink Pilot Time Slot,下行导频时隙）、GP（Guard Period，保护间隔）和UpPTS（上行导频时隙）组成。

一般情况下一个特殊子帧可以容纳14个OFDM符号（一个帧大小，如果采用external CP的话是12个），前面若干个Dw，最后1-2个用于Up，中间的用于GP。

增大Gp可以增加小区的覆盖半径。

PLMN（Public Lands Mobile Network, 移动通信网络），标识氛围MCC（国家代码）和MNC（移动网络代码）。

中国国家标识460，移动00、02、07；联通01、06；电信03、05。

R8小区选择用S算法。

R9小区选择也用S算法，补充增加S qual=Q qualmeas-(Q qualmin+Q qualnoffset)>=0(RSRP+RSRQ一起判断)小区重选过程中过滤采用S准则，排序采用R准则。

启动同频测量条件S服务小区<=S intrasearch启动异频测量条件S服务小区<= S nonintrasearchR准则（可以避免乒乓重选）：针对服务小区R s=Q meas,s+Q Hyst针对邻区R n=Qmeans,s-Q offset候选邻区的信号在T reselectionEUTRA时间内持续成为，终端才能重选到候选邻区。

LTE为主同步信号定义了25、29、34三种ZC序列。

LTE学习笔记

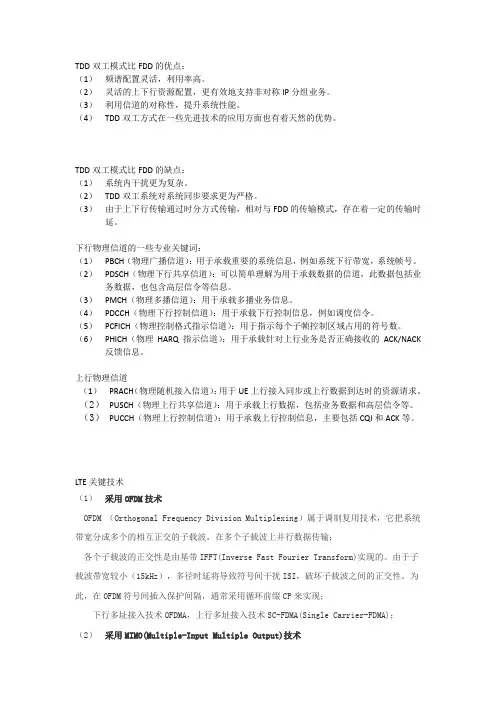

TDD双工模式比FDD的优点：（1）频谱配置灵活，利用率高。

（2）灵活的上下行资源配置，更有效地支持非对称IP分组业务。

（3）利用信道的对称性，提升系统性能。

（4）TDD双工方式在一些先进技术的应用方面也有着天然的优势。

TDD双工模式比FDD的缺点：（1）系统内干扰更为复杂。

（2）TDD双工系统对系统同步要求更为严格。

（3）由于上下行传输通过时分方式传输，相对与FDD的传输模式，存在着一定的传输时延。

下行物理信道的一些专业关键词：（1）PBCH（物理广播信道）：用于承载重要的系统信息，例如系统下行带宽，系统帧号。

（2）PDSCH（物理下行共享信道）：可以简单理解为用于承载数据的信道，此数据包括业务数据，也包含高层信令等信息。

（3）PMCH（物理多播信道）：用于承载多播业务信息。

（4）PDCCH（物理下行控制信道）：用于承载下行控制信息，例如调度信令。

（5）PCFICH（物理控制格式指示信道）：用于指示每个子帧控制区域占用的符号数。

（6）PHICH（物理HARQ指示信道）：用于承载针对上行业务是否正确接收的ACK/NACK 反馈信息。

上行物理信道（1）PRACH（物理随机接入信道）：用于UE上行接入同步或上行数据到达时的资源请求。

（2）PUSCH（物理上行共享信道）：用于承载上行数据，包括业务数据和高层信令等。

（3）PUCCH（物理上行控制信道）：用于承载上行控制信息，主要包括CQI和ACK等。

LTE关键技术（1）采用OFDM技术OFDM （Orthogonal Frequency Division Multiplexing）属于调制复用技术，它把系统带宽分成多个的相互正交的子载波，在多个子载波上并行数据传输；各个子载波的正交性是由基带IFFT(Inverse Fast Fourier Transform)实现的。

由于子载波带宽较小（15kHz），多径时延将导致符号间干扰ISI，破坏子载波之间的正交性。

LTE学习笔记

1、RRC连接建立的原因（EstablishmentCause）：在LTE中，3GPP 36.331中规定了RRC建立的原因，截止到R10版本：emergency---拨打紧急号码HighPriorityAccess---高优先级接入mt-access--被叫接入mo-Signalling--发送信令时mo-Data---发送数据时DelayTolerantAccess-v1020---R10中新增原因，延迟容忍接入在3GPP 36.331中，并没有什么时候用什么原因进行具体介绍，因为RRC建立原因原因与上层业务有关系，相关介绍在3GPP 24.301 NAS层的协议中。

2、RRC重配置的触发原因：发起对SRB和DRB的管理、低层参数配置、切换执行和测量控制时。

RRC重配有5项内容：RRC连接重配置的目的是修改RRC连接，例如建立、修改或释放RB，执行切换，建立、修改或释放测量。

UE接收到网络端发送的RRCConnnection Reconfiguration消息后，根据RRC 连接重配置消息中的配置项，顺序执行过程如下：1）如果RRC连接重配置消息中包含measConfig，则执行测量配置部分修改；2）如果RRC连接重配置消息中包含Mobility ControlInfo，则执行切换；3）如果RRC连接重配置消息中包含dedicated InfoNASList，则把此字段部分传递给上层；4）如果RRC连接重配置消息中包含radioResource ConfigDedicated，则根据消息内容重配置无线承载、数据无线承载、传输信道以及物理信道；5）如果RRC连接重配置消息中包含securityConfigHO,则执行切换[3][4]。

如果上述五项配置项都能成功执行，则UE会发送RRCConnectionComplete消息给E-UTRAN，以完成RRC连接重配置3、RRC重建立的五个原因：1）检测到无线链路失败；2）切换失败；（UE在E-UTRAN内切换失败）3）E-UTRA侧移动性失败；（UE从E-UTRAN向其他RAT切换失败）4）底层制式完整性校验失败；（UE收到下层的完整性检测失败指示）5）RRC连接重配失败。

LTE 笔记

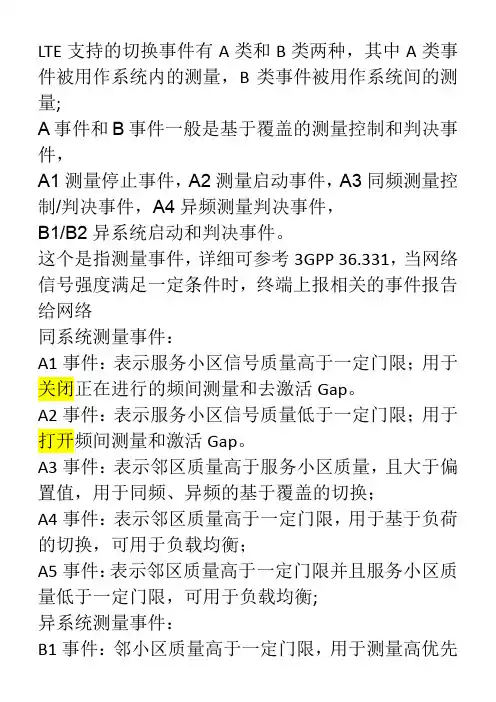

LTE支持的切换事件有A类和B类两种，其中A类事件被用作系统内的测量，B类事件被用作系统间的测量;
A事件和B事件一般是基于覆盖的测量控制和判决事件，
A1测量停止事件，A2测量启动事件，A3同频测量控制/判决事件，A4异频测量判决事件，
B1/B2异系统启动和判决事件。

这个是指测量事件，详细可参考3GPP 36.331，当网络信号强度满足一定条件时，终端上报相关的事件报告给网络
同系统测量事件：
A1事件：表示服务小区信号质量高于一定门限；用于关闭正在进行的频间测量和去激活Gap。

A2事件：表示服务小区信号质量低于一定门限；用于打开频间测量和激活Gap。

A3事件：表示邻区质量高于服务小区质量，且大于偏置值，用于同频、异频的基于覆盖的切换；
A4事件：表示邻区质量高于一定门限，用于基于负荷的切换，可用于负载均衡；
A5事件：表示邻区质量高于一定门限并且服务小区质量低于一定门限，可用于负载均衡;
异系统测量事件：
B1事件：邻小区质量高于一定门限，用于测量高优先
级的异系统小区；
B2事件：邻小区质量高于一定门限并且服务小区质量低于一定门限，用于相同或较低优先级的异系统小区的测量。

LTE学习笔记

1背景与概述1.1 LTE需求与技术特点LTE系统的需求：1)系统容量需求.系统容量需求包括对更高传输峰值速率和更低传输时延的需求。

当终端采用2天线接收，在20M的载波带宽情况下，瞬时峰值速率应满足100Mbps。

当终端采用1天线发送时，瞬时峰值速率应满足50Mbps。

下行平均用户吞吐率是R6 HSDPA的3-4倍，边缘用户是2-3倍；上行平均用户吞吐率是R6 HSDPA的2-3倍。

控制面时延低于100ms；用户面时延低于10ms。

驻留态与激活态的转换时延小于100ms；激活态与睡眠态的转换时延小于50ms。

对于5MHz带宽的小区，能够支持200个同时处于激活态的用户；对于更大带宽的小区，能够支持至少400个同时处于激活态的用户。

能为速度>350km/h的用户提供100kbps的接入服务。

2)系统性能需求3)系统部署相关需求频谱灵活应用，支持包括1.4MHz，3MHz，5MHz，10MHz，15MHz，20MHz 支持两种广播传输模式：Downlink-Only和Downlink and Uplink4)网络架构及迁移需求5)无线资源管理需求6)复杂性需求7)成本相关需求8)业务相关需求自组织网络（SON），自规划（Self-Planning）、自配置（Self-Configuration）、自优化（Self-Optimization）、自维护（Self-Maintenance）LTE系统的技术特点1)接入网架构方面：采用扁平网络架构，简化网络接口，优化网元间功能划分。

2)空口高层协议栈方面：通过简化信道映射方式和RRC协议状态，优化RRC的信令流程，降低了控制平面和用户平面的时延。

3)空口物理层方面：支持可变传输带宽，实现各种场景下对带宽的灵活配置；应用基于OFDM的多址接入技术及其传输方式；引入先进的多天线技术提升系统容量；优化和提升基于分组域数据调度传输特点的物理过程。

1.2 LTE标准化历程2004年年底提出概念，2008年12月发布的LTE R8系列规范，是第一个LTE 可商用的版本。

LTE学习笔记

8. Transmission Mode：（传输模式）一共有8种，TM1表示单天线传送数据，TM2表示传输分集（2个天线传送相同的数据，在无线环境差（RSRP和SINR差），情况下，适合在边缘地带），TM3表示开环空间复用（2个天线传送不同的数据，速率可以提升1倍），TM4表示闭环空间复用（），TM5表示多用户mimo，TM6表示rank=1的闭环预编码，TM7表示单流BF，TM8表示：双流BF
一。
1. PCI:小区站点,PCI就是物理小区ID,从物理层来看，PCI（physical-layer Cell identity）是由主同步信号（PSS）与辅同步信号（SSS）组成，可以通过简单运算获得。公式如下：PCI=PSS+3*SSS，其中PSS取值为0...2（实为3种不同PSS序列），SSS取值为0...167（实为168种不同SSS序列)，利用上述公式可得PCI的范围是从0...503,因此在物理层存在504个PCI。
导频污染
覆盖优化目标的制定，就是结合实际网络建设，最大限度的解决上述问题，主要手段如下所示：
调整天线下倾角
调整天线方位角
调整RS的功率
升高或降低天线挂高
站点搬迁
新增站点或RRU
TD-LTE 覆盖优化原则：
原则1：先优化RSRP，后优化SINR；
原则2：覆盖优化的两大关键任务：消除弱覆盖（保证RSRP覆盖）；净化切换带、消除交叉覆盖(保证SINR，切换带要尽量清楚，尽量使两个相邻小区间只发生一次切换) ；
中点： RSRP=-95～-105dBm； SINR在5~13dB之间
差点： RSRP=-105～-115dBm。 SINR<5dB
TD-LTE 覆盖优化内容及手段

LTE知识点笔记总结(xx年6月)

LTE知识点笔记总结(xx年6月)知识串烧1第一章基础理论1 LTE网元及接口网元及接口图1-2 CSFB网络架构 SRVCC网络架构 eSRVCC相比于SRVCC网络架构优化对比 ENodeB：1、无线资源管理功能：包括无线承载控制，无线接入控制，连接移动性控制，UE上的上下行资源调度头压缩与用户数据流加密附着时MME选择4、路用户平面至MME5、寻呼消息的组织和发送6、广播消息的组织和发送7、以移动性或调度为目的的测量及测量报告配置 MME(移动性管理实体)1、非接入层信令的处理2、分发寻呼消息至ENodeB3、接入层安全性控制4、移动性管理及涉及核心网节点之间的信令控制5、空闲状态移动性控制承载控制信令的加密及完整性保护8、跟踪区列表管理与SGW选择10、向2G/3G切换时SGSN选择11、鉴权漫游 SGW：1、分组路和转发和非3GPP网络间的Anchor功能[HA功能] IP地址分配，接入外部PDN的网关功能4、计费和QoS策略执行功能5、基于业务的计费功能 PCRF：在非漫游场景时，在HPLMN中只有一个PCRF跟UE的IP-CAN 会话相关。

PCRF终结Rx接口和Gx接口。

在漫游场景时，并且业务流是local breakout时，有两个PCRF跟一个UE的IP-CAN会话相关 HSS: HSS是归属用户服务器，存储了LTE/SAE网络中用户所有与业务相关的数据。

功能划分接口及功能 S1功能：UE context管理功能2、建立释放 SAE bearer context, security context, UE S1 signalling connection ID(s)等承载管理隧道管理信令链路管理6、不同LTE之间的切换 RAT切换8、寻呼功能9、网络共享功能节点选择功能11、安全功能 X2接口：1、支持UE在LTE_ACTIVE状态下的Intra LTE-Access-System 移动性2、从源eNB到目标eNB的context传送3、源eNB和目标eNB之间的用户面隧道控制4、切换取消5、负载管理6、小区间干扰协调7、上行链路干扰负载管理接口协议接口：5MS转换周期下，Uppts和子帧2和7为上行。

LTE学习笔记

第一章：帧结构，为了简单化，这里只介绍FDD也就是帧结构一；第二章：物理信道，包含PCFICH，PHICH，PDCCH，PDSCH 以及PBCH的调制编码、层映射以及资源映射；第三章：物理层过程，发送接收过程以及功率控制等；第四章：MAC层，讲述MAC的功能与过程；第五章：RLC层，主要介绍RLC的三个功能实体，TM、UM以及AM；第六章：PDCP层，主要介绍加密，完整性保护的过程，以及在小区切换时如何做到无缝以及不丢包切换；第七章：RRC层，主要还是过程；第一章帧格式1.1 下行帧格式LTE中的下行帧结构如下图1.1所示：图1.1下行帧格式1个无线帧包含10个子帧、20个时隙，每个下行时隙又分为若干个OFDM符号，根据CP的长度不同，包含的OFDM符号的数量也不同。

当使用常规CP时，一个下行时隙包含7个OFDM符号；当使用扩展CP时，一个下行时隙包含6个OFDM符号。

（本系列只涉及常规CP 以及帧格式1的情况，其它模式类似，在后面的描述里面将不再提及。

）1.2 多天线资源栅格由于LTE引入了多天线技术，每根天线上传输的资源栅格具有一定相似性，但是由于它们对应的天线端口往往是不一样的，因此它们的资源栅格也会不一样，这主要表现在不同的参考信号的分布上，下图为多天线端口情况下的资源栅格示意图1.2：图1.2两个空间层资源栅格上图红色方块为参考信号所处位置，而灰色的方块为空信号。

参考信号是为了让用户对信号质量进行测量以及信道估计所用，因此对于多天线端口的情况，在某一天线端口上存在参考信号的话，那么对应的另外的天线端口相应的位置就不能够传任何信号，以避免对参考信号造成干扰。

以上的帧格式对于所有的带宽情况都是一样的，他们不同的地方就是资源块数不一样，下表1.1列出了不同带宽下的资源块数：表1.1不同带宽下的资源块数带宽[MHz] 1.4 3 5 10 15 20 资源块数 6 15 25 50 75 1001.3 上行帧格式FDD LTE的上行帧结构在时隙以上层面完全和下行相同，而在时隙内结构也基本和下行相同，区别在于一个时隙包含7个DFT-S-OFDM 块，而非OFDM符号，这是因为上行采用的是SC-FDMA技术造成，为什么这里说是DFT-S-OFDM块呢？因为上行在做资源映射之前，做了一次DFT，相当于把时域的信号先扩展到所分配的频域资源上，再做IFFT，从而变换到时域（要深刻了解这个过程还是需要另外看点OFDMA，DFT-SFDM的知识），经过这两个过程后，实际上开始的一个时域上的符号，已经映射到所分配的所有频域资源上了，而在时域上被压缩了，这看起来就像一个单载波的信号，所以不再是单纯的一个符号了，它包含了多个符号的信息。

lte个人学习笔记整理

TD-LTE学习笔记LTE接入网络组成：主要由E-UTRAN基站（eNode B）和接入网关(AGW)组成eNode B在Node B原有功能基础上，增加了RNC的物理层、MAC层、RRC、调度、接入控制、承载控制、移动性管理和相邻小区无线资源管理等功能，提供相当于原来的RLC/MAC/PHY以及RRC层的功能。

MME：移动性管理实体（Mobility Management Entity，MME）物理层技术传输技术：LTE物理层采用带有循环前缀（Cyclic Prefix，CP）的正交频分多址技术（OFDMA）作为下行多址方式，上行采用基于正交频分复用（OFDMA）传输技术的单载波频分多址（Single Carrier FDMA，SC-FDMA）峰均比低，子载波间隔为15kHz。

OFDM技术将少数宽带信道分成多数相互正交的窄带信道传输数据，子载波之间可以相互重叠。

这种技术不仅可以提高频谱利用率，还可以将宽带的频率选择性信道转化为多个并行的平坦衰落性窄带信道，从而达到抗多径干扰的目的LTE的核心网EPC(Evolved Packet Core)由MME，S-GW和P-GW组成无线接口协议栈根据用途分为用户平面协议栈和控制平面协议栈控制平面协议栈主要包括非接入层（Non‐Access Stratum，NAS）、无线资源控制子层（Radio Resource Control，RRC）、分组数据汇聚子层（Packet Date Convergence Protocol，PDCP）、无线链路控制子层（Radio Link Control，RLC）及媒体接入控制子层（Media Access Control，MAC）。

控制平面的主要功能由上层的RRC层和非接入子层（NAS）实现NAS控制协议实体位于终端UE和移动管理实体MME内，主要负责非接入层的管理和控制。

实现的功能包括：EPC承载管理，鉴权，产生LTE‐IDLE 状态下的寻呼消息，移动性管理，安全控制等。

LTE学习笔记,绝对适合入门。

CELL _ID=Enob_id*256+(1,2,3,4,5,6)诺西最多支持6个小区。

PCI=PSS+3*SSS(物理小区ID)（最多504个）是可复用，重复的小区。

LTE中的频点：频段：（D，F频段）D频段：2570—2620（50M）(BAND 38)注:国家给LTE划分的有120M带宽。

一般20M组网。

中心频点：（2590~2610）起始频点：35750，间隔100KHZ。

2570+0.1（X-37750）----中心频点计算。

F频段：(BAND 39)1880——1920（40M，TD公用，只有20M给LTE使用1880-1900）对应频点号起始：38350.E频段（室内使用）2300——2400MHZ（BAND 40）上下行指针配置支持2种。

0 1：31 2：22 3：1特殊指针配置：10：2：2 ——73：9：2 ——5LTE的传输模式：8种，现网中支持2，3，7，8模式间的转换基于：CQI和RICQI 信道质量信息的反馈。

0——15级。

RI:秩的概念。

（MAX_MIN(1.6——1.4)）。

测试中的指标RSRP:电平强度。

一般低于-100dBm为弱覆盖。

RSRQ:质量强度。

RSSI：信号接收强度SINR:载干比MCS下行的调制方式（PDCCH）：29——31对应重传。

（29用QPSK,31用16QAM）1——28对应编码方式1——10 QPSK11——16 16QAM 17——28 64QAM上行的调制方式()：1——10 （QPSK）11——20 （16QAM）21——28 (64QAM)但将21——24也用16QAM。

加载加扰和好中差点的选取加扰级别：（上行）一：50%+上行IOT抬升5Db 二：70%+上行iot抬升8db 三：100%+上行iot抬升12db好中差选取点：（基于SINR。

）极好点：>22db好点：15——20中点：5——10db差点：-5——0db。

LTE知识要点-学习笔记分析

Long Term Evolution知识点1、常规CP时，10个OFDM符号大小的GP的覆盖半径为多少？根据特殊子帧Gp的设置来计算，如设置为7（10：2：2），Gp=2：即覆盖半径=1ms*1/14*2*光速/2=21KM2、写出至少5条S1切换信令RRC Connection reconfiguationrrc connection reconfiguation completemeasurement reporthandover requriedhandover requesthandover request aknowledgehandover commandrrc connection reconfiguationrrc connection reconfiguation completepath switch requestpath switch request acknowledgehandover notifyue context releaserelease source3、小区搜索过程一，检测PSS,进行5MS定时，获取小区组内ID，实现符号同步；二，检测SSS，进行10ms定时，获取小区组ID，实现帧同步；以上2步基础上，计算出小区ID;三，读取MIB，获取系统带宽、PHICH配置信息、系统帧号等；四、读取SIB，获取其它系统消息小区搜索获得的信息初始的符号定位频率同步小区传输带宽小区标识号帧定时信息小区基站的天线配置信息，发送天线数CP长度4、UE在什么情况下监听SIB1消息SIB1周期是80ms，触发UE接收SIB1有2种方式，一种是周期接收，另一种是UE收到Paging消息，同Paginig消息所含的参数得知系统信息的变化，然后接收SIB1,SIB1消息会通知UE是否继续接收其它sib消息。

5、LTE FDD / TDD帧结构FDD:帧长10ms，包括20个时隙和10个子帧，每个子帧包括2个时隙，LTE 的TTI为1个子帧1ms；●TDD：帧长10ms，分为2个长为5ms的半帧，每个半帧包括8个长0.5ms的时隙和2个特殊时隙，子帧1和6包括三个特殊时隙●TDD子帧的在三层结构：➢符号：1个子帧包含14个符号，用于区分数据信道和控制信道，如控制信道占下行子帧的前1-3个；➢子帧：1ms，1个无线帧包含10个子帧，用于区分不同用户，并区分单播和广播业务信道，并区分上、下行，每5ms包含1个特殊子帧；➢无线帧：10ms，用于各种物理过程的周期性操作如测量，寻呼等6、同步信号LTE同步信号由主同步信号PSS和辅同步信号SSS组成；●在频域上占用中间6个RB,共72个子载波；●FS2，P-SCH位于subframes1和6的第三个OFDM符号●FS2，S-SCH位于subframes0和5的倒数第一个OFDM符号SRS探测参考信号：对上行信道质量进行估计，用于上行信道调度，对于TDD可以复用信道对称性获得下行信道质量，SRS位于上行子帧的最后一个SC-FDMA符号7、EPC网元基本功能●MME：会话管理，用户鉴权和+密钥管理，NAS层信令的加密和完整性保护，TALIST管理，PGW/SGW选择；●SGW:分组路由和转发功能，IP头压缩，IDLE态终结点，下行数据缓存，E-NB间切换锚点，基于用户和承载的计费，路由优化和用户漫游时QOS和计费策略实现功能●PGW:IP分配，接入外部PDN的网关功能●HSS:存储LTE/SEA网络中用户数据●PCRF:策略控制服务器，实施QOS保障8、ENB功能●具有物理层功能HARQ等，MAC,RRC,调度，无线接入控制，移动性管理等等9、特殊子帧的结构●DWPTS➢主同步信号PSS在DWPTS上进行传输➢DWPTS上最多能传2个PDCCH OFDM符号（正常时隙能传最多3个）➢只要DWPTS的符号数据大于9，能传数据，R11大于6即可●UPPTS➢可以发送短RACH做随机接入用，和SRS➢因资源有限最多仅占2个OFDM符号，UPPTS不能传输上行信令可数据10、下行物理信道处理流程●加扰：这个加扰放在调制的前面，是对BIT进行加扰，每个小区使用不同的扰码，使小区的干扰随机化。

LTE学习笔记-上下行参考信号研究、系统信息、下上行链路自适应、PUCCH周期非周期反馈

2-14-03-06 (上下行参考信号研究、系统信息、下/上行链路自适应、CQI/PMI/RI 反馈(PUCCH周期/非周期反馈))一、参考信号参考信号（Reference Signal，RS），就是常说的“导频”信号，是由发射端提供给接收端用于信道估计或信道探测的一种已知信号。

1、下行参考信号下行参考信号有以下目的。

（1）下行信道质量测量。

（2）下行信道估计，用于UE端的相干检测和解调。

下行参考信号由已知的参考信号构成，下行参考信号是以RE为单位的，即一个参考信号占用一个RE。

这些参考信号可分为两列：第1参考信号和第2参考信号。

第1参考信号位于每个0.5ms时隙的第1个OFDM符号，第2参考信号位于每个时隙的倒数第3个OFDM符号。

第1参考信号位于第1个OFDM符号有助于下行控制信号被尽早解调。

在频域上，每6个子载波插入一个参考信号，这个数值是在信道估计性能和RS开销之间求取平衡的结果，RS过疏则信道估计性能无法接受；RS过密则会造成RS开销过大。

另外，第0参考信号和第1参考信号在频域上是交错放置的。

而且，下行参考信号的设计还必须有一定的正交性，以有效地支持多天线并行传输（最多需支持4个并行流），实际上通过在时域上错开放置第2与第3参考信号来解决这个问题。

如图：图2.3.1-1 天线端口对应的参考信号总结：参考信号是由发射端提供给接收端用于信道估计或信道探测的一种已知信号。

Antenna 为天线，而且在单天线的情况下，它必须假设同时存在天线端口0，1，对应到天线端口1的资源粒子是空着的，不能使用，这有个好处就是不会对其它系统配置。

观察图可知，时域上距离为6个RE，频域为5个RE.上行参考信号：LTE上行采用单载波FDMA技术，参考信号和数据是采用TDM方式复用在一起的。

上行参考信号用于如下两个目的。

(1)上行信道估计，用于eNode B端的相干检测和解调，称为DRS。

(2)上行信道质量测量，称为SRS。

LTE笔记——精选推荐

LTE笔记1、RSRP、RSSI、RSRQ、SINRRSRP（Reference Singnal Received Power，参考信号接收功率）是终端接收到的⼩区公共参考信号（CRS）功率值，数值为测量带宽内单个RE功率的线性平均值，反映的是本⼩区有⽤信号的强度。

RSSI（Received Singnal Strengthen Indicator，接收信号强度指⽰）是终端接收到的所有信号（包括同频的有⽤和⼲扰、邻频⼲扰、热噪声等）功率的线性平均值，反映的是该资源上的负载强度。

RSRQ（Reference Singnal Received Quality，参考信号接收质量）是N倍的RSRF与RSSI的⽐值，RSRQ=N*RSRP/RSSI,其中N表⽰RSRI的测量带宽内包含的RE数⽬，能反映出信号和⼲扰之间的相对⼤⼩。

SINR（Signal to Interference&Noise Ratio，信噪⽐）是有⽤信号功率与⼲扰和噪声功率之和的⽐值，直接反映接收信号的质量。

2、MR开启步骤第⼀步：打开四项测量开关第⼆步：添加OMC通道OMC服务地址：那曲：10:233:254:41—211阿⾥：10:233:254:41—21⽇喀则：10:233:254:42—21第三步：创建任务第四步：MR任务同步备注：⼀个MR任务不得超过500个⼩区3、TD-L TE⾼⼲扰⼩区筛选⽅法⽬前，诺西后台没有PRB功能，对LTE⼲扰统计全部是全频段20M的，存在有如下3种⼲扰值统计模式：1） RSSI& NPI；定义：RSSI：上⾏全频段接收功率； NPI：20M带宽的上⾏⼲扰电平；阈值：RSSI>-89dBm & NPI>=-109dBm；统计⽅法：每周统计⼀次全⽹所有⼩区的RSSI，每次统计时间为5天，每天统计24个⼩时，每⼩时输出⼀个采样平均值，则每个⼩区每周输出5*24=120个采样数据，将采样数据中RSSI>-89dBm 超过10次的⼩区筛选出来，列为每周⼲扰⼩区，取截⽌⽬前所有周的并集做为⼲扰备选⼩区。

LTE笔记

1、RSRP、RSSI、RSRQ、SINRRSRP（Reference Singnal Received Power，参考信号接收功率）是终端接收到的小区公共参考信号（CRS）功率值，数值为测量带宽内单个RE功率的线性平均值，反映的是本小区有用信号的强度。

RSSI（Received Singnal Strengthen Indicator，接收信号强度指示）是终端接收到的所有信号（包括同频的有用和干扰、邻频干扰、热噪声等）功率的线性平均值，反映的是该资源上的负载强度。

RSRQ（Reference Singnal Received Quality，参考信号接收质量）是N倍的RSRF与RSSI的比值，RSRQ=N*RSRP/RSSI,其中N表示RSRI的测量带宽内包含的RE数目，能反映出信号和干扰之间的相对大小。

SINR（Signal to Interference&Noise Ratio，信噪比）是有用信号功率与干扰和噪声功率之和的比值，直接反映接收信号的质量。

2、MR开启步骤第一步：打开四项测量开关第二步：添加OMC通道OMC服务地址：那曲：10:233:254:41—211阿里：10:233:254:41—21日喀则：10:233:254:42—21第三步：创建任务第四步：MR任务同步备注：一个MR任务不得超过500个小区3、TD-L TE高干扰小区筛选方法目前，诺西后台没有PRB功能，对LTE干扰统计全部是全频段20M的，存在有如下3种干扰值统计模式：1） RSSI& NPI；定义：RSSI：上行全频段接收功率； NPI：20M带宽的上行干扰电平；阈值：RSSI>-89dBm & NPI>=-109dBm；统计方法：每周统计一次全网所有小区的RSSI，每次统计时间为5天，每天统计24个小时，每小时输出一个采样平均值，则每个小区每周输出5*24=120个采样数据，将采样数据中RSSI>-89dBm 超过10次的小区筛选出来，列为每周干扰小区，取截止目前所有周的并集做为干扰备选小区。

LTE 学习笔记

Layer*预编码矩阵后，才最终形成空分复用或分集效果 1个Codeword 123456 =》2个layer 135 和246 =》PMI 空分复用 {135,246} 或 PMI 发射分集{ 123， 456，-（456），*(123)}
咬尾卷积码&Turbo码
•卷积编码器（k=1，n=3， m=6） •咬尾的意思即用输入块的最后m个比特初始化移位寄存器的内容，好处是不会遭受尾比特添加引起的码率损失
– RI 是空间复用中的概念，仅在TM3，TM4，TM8时若配置了PMI/RI上报，则UE每隔一定周期上报；
开环空间复用（DCI2A）
发射分集
传输信道、物理信道一般过程
• 预编码 – 单天线发送：1个layer ，1个port – 空间复用：
• 开环：大循环延迟的预编码，PMI固定再乘以循环延迟矩阵，2T/4T RI=1时，采用发射分集的PMI;2T RI=2时，采用TM模式对应码本集合的第一个PMI；4T RI=2时，固定循环使用TM模式对应码本集合的第12/13/14/15的PMI
CFI
块编码
1/16
实现上行的码率约束为0.95；对下行初传，如果信道编码效率高于0.93，UE将跳过信
HI
重复编码
1/3
道解码，报告解码失败
块编码
可变
UCI
咬尾卷积编码 1/3
传输信道、物理信道一般过程
• 速率匹配: – 速率匹配是指传输信道上的比特被重发（repeated）或者被打孔（punctured），以匹配物理信道的承载能力。打孔就是将当前的比特打掉，同时将后面的比特依次前移一位。与打孔相对应的是重复，重复就是在当前比特和后面的比特之间插入一次当前比特
