监控摄像机420线480线区别

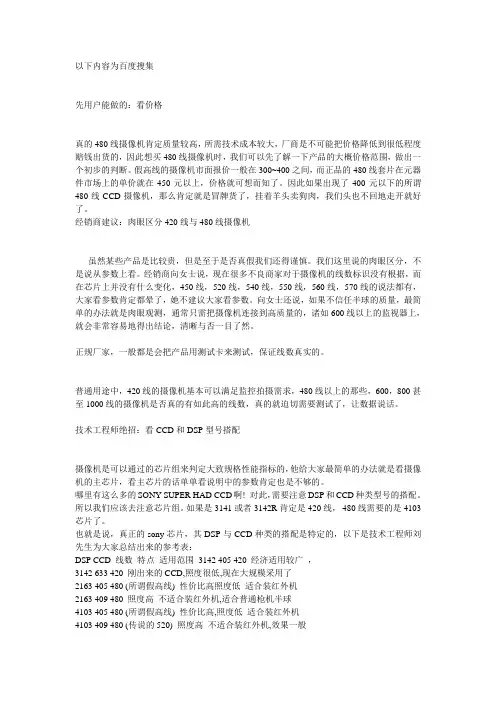

以下内容为百度搜集先用户能做的：看价格真的480线摄像机肯定质量较高，所需技术成本较大，厂商是不可能把价格降低到很低程度赔钱出货的，因此想买480线摄像机时，我们可以先了解一下产品的大概价格范围，做出一个初步的判断。

假高线的摄像机市面报价一般在300~400之间，而正品的480线套片在元器件市场上的单价就在450元以上，价格就可想而知了。

因此如果出现了400元以下的所谓480线CCD摄像机，那么肯定就是冒牌货了，挂着羊头卖狗肉，我们头也不回地走开就好了。

经销商建议：肉眼区分420线与480线摄像机虽然某些产品是比较贵，但是至于是否真假我们还得谨慎。

我们这里说的肉眼区分，不是说从参数上看。

经销商向女士说，现在很多不良商家对于摄像机的线数标识没有根据，而在芯片上并没有什么变化，450线，520线，540线，550线，560线，570线的说法都有，大家看参数肯定都晕了，她不建议大家看参数。

向女士还说，如果不信任半球的质量，最简单的办法就是肉眼观测，通常只需把摄像机连接到高质量的，诸如600线以上的监视器上，就会非常容易地得出结论，清晰与否一目了然。

正规厂家，一般都是会把产品用测试卡来测试，保证线数真实的。

普通用途中，420线的摄像机基本可以满足监控拍摄需求，480线以上的那些，600，800甚至1000线的摄像机是否真的有如此高的线数，真的就迫切需要测试了，让数据说话。

技术工程师绝招：看CCD和DSP型号搭配摄像机是可以通过的芯片组来判定大致规格性能指标的，他给大家最简单的办法就是看摄像机的主芯片，看主芯片的话单单看说明中的参数肯定也是不够的。

哪里有这么多的SONY SUPER HAD CCD啊! 对此，需要注意DSP和CCD种类型号的搭配。

所以我们应该去注意芯片组。

如果是3141或者3142R肯定是420线，480线需要的是4103芯片了。

也就是说，真正的sony芯片，其DSP与CCD种类的搭配是特定的，以下是技术工程师刘先生为大家总结出来的参考表：DSP CCD 线数特点适用范围3142 405 420 经济适用较广，3142 633 420 刚出来的CCD,照度很低,现在大规模采用了2163 405 480 (所谓假高线) 性价比高照度低适合装红外机2163 409 480 照度高不适合装红外机,适合普通枪机半球4103 405 480 (所谓假高线) 性价比高,照度低适合装红外机4103 409 480 (传说的520) 照度高不适合装红外机,效果一般4103 639 480(传说的540) 照度还可以, 适合装红外机3172 639 480 (传说的540) 试用过多家产品效果烂2163 255 420 低线低照用的少不做评论2163 529 480 高线低照用的少不做评论通过这张表，我们可以把所有的摄像机对号入座，判别真假咯。

第一章摄像头的基本结构

第一章摄像头的基本结构根据我公司的产品特征，结合行业内的产品特点，首先从摄像头机芯出发，先以单板机为例，详细分解摄像头的基本结构，以此为点辐射开来，逐步认识摄像头的工作原理、特性和应用范围。

摄像头的基本结构可分为4个基本部分，分别是镜头部分、LED部分、芯片部分、PCB 及元器件部分。

其中每一部分中又包含几个小的部件，具体如下：一．镜头部分，镜头部分包括镜头、镜头座、镜头盖、固定焦距件等4个配件1.镜头，镜头由透镜（凸透镜、凹透镜）组成，透镜从材质上分塑胶透镜(plastic) 和玻璃透镜(glass)。

这两种材质可以通过多种组合方式形成最后的镜头。

通常镜头构造有：1P、2P、1G1P、1G2P、2G2P、4G、5G等。

玻璃透镜又分镀膜和不镀膜。

镀膜镜片可以增加通光量减少反光，使成像清晰，画质明亮鲜艳，镀膜是常见的镜头处理工艺，最常见镀膜为单层膜、多层膜、增透膜、滤光膜、红外线截止膜等。

⑴按照颜色分类，镜头可分为：彩色镜头、黑白镜头。

⑵按照功能分类，镜头可分为：固定镜头、变焦镜头。

⑶按照大小分类，镜头可分为：单板镜头、针孔镜头、CS镜头。

⑷按照红外分类，镜头可分为：850nm镜头、940nm镜头、650nm镜头。

⑸按照焦距分类，镜头可分为：1.8mm、2.1mm、2.5mm、2.8mm、3.0mm、3.6mm、5.4mm、6mm、8mm、12mm、16mm、25mm、…….2. 镜头座，镜头座是用来固定镜头的，镜头是螺旋在镜头座里面的，按照材质分类，镜头座常分为以下2类：⑴塑胶镜头座，这种座价格成本低，使用最普遍。

⑵金属镜头座，这种座价格成本高，但是其散热性能好。

⑶另外也可以按照用途分类，可以分为：单板镜头座、CS镜头座等。

3. 镜头盖，保护镜头前端玻璃的塑胶盖。

4. 固定焦距件，主要针对单板镜头，将镜头锁定在镜头座内让其不易滑动而改变焦距，导致图像模糊。

其主要固定方法有3种：⑴螺丝固定，容易划伤镜头螺纹牙，容易造成光轴偏移，有突出螺帽存在而易与其他器件冲突，但固定较紧实。

监控产品简要分类说明

第一部分：前端前端也就是摄像机，摄像机可分为;枪式摄像机，半球摄像机，烟感摄像机，飞碟摄像机，红外摄像机，针孔摄像机，微型摄像机，一体机和球机（恒速球和智能变速球）。

摄像机由机身和镜头组成，一般只有枪式才需要外配镜头，其它的均是配好了镜头在里边的。

摄像机主要是由CCD(光电耦合器件)来够成，是用来收集图像，把光信号变成电信号（模拟信号）。

CCD分为SONY和SHARP。

摄像机的清晰度跟摄像机的线数有关，一般分为420线，480线，520线不等，枪机，半球，和一体机均可以分为彩色和彩转黑，而红外摄像机则均是彩转黑感应红外一、摄像机1.枪式摄像机外观：要单独配镜头，根据看的距离的远近和角度的大小来定2.半球摄像机外观：里边含有镜头，一般可选范围是：3.6MM，6MM，8MM，根据看的距离的远近和角度的大小来定3.烟感摄像机外观：里边含有镜头，一般可选范围是：3.6MM，6MM，8MM，根据看的距离的远近和角度的大小来定4.飞碟摄像机外观：里边含有镜头，一般都是2.8MM或是3.6MM，因为飞碟一般就只会装在电梯里使用5.红外摄像机（1）外观：里边都含有镜头。

短距离（10-80米）为固定镜头，根据看的距离的远近和角度的大小来定，低于50米的红外摄像机只能上3.6MM，6MM，8MM的镜头，50米的红外摄像机就可以上3.6MM，6MM，8MM，12MM，16MM的镜头，而70米以上的可以还可以上25MM以上的大镜头或者是可以上到变倍变焦的镜头，一般是16倍和22倍二种，16倍只能是用到电动聚集，而22倍可以是电动和自动聚集二种，自动聚焦里边就是内置了一个一体机（2）外观：此为远距离转动红外配置，一个感红外的枪机配一个高倍的镜头，加二个远距离的红外灯，在加一个重型的万向云台和一个全天候的防护罩，这样即可以在室远距离照射，又可以与转动全方位照射。

6.针孔摄像机外观：针孔分为：子弹头式和板式，一般子弹头式要比板式贵50块，主要是用在隐蔽的场所，里边都是含有针孔镜头，镜头只能上3.7MM7. 微型摄像机外观：跟针孔机一样也是起隐蔽作用，不过前面的镜头更大一些，这样镜头可以上 3.7MM和2.8MM二种，镜头含和机子含在一块8.一体机外观：可以变倍变焦，均为自动聚焦，分为16倍，18倍，22倍，27倍等9. 球机外观：分为智能球和恒速球，前二种为智能球，速度可调，第一为室内吸顶，第二为室外，室外也分为单屋和双层，其中双层中外层的功能主要是隔热，防止太阳光直射而照成球机内部温度过高而减少机芯和摄像机的寿命，智能球里边配的摄像机只能是进口机芯，因为旋转速度快，国产机芯速度根不上。

索尼摄像机辨别真伪

一、摄象机SONY真伪辨别拆开摄像机看板子,看主芯片是不是SONY.如果主芯片(最大那颗.) 是SONY 3141或3142 ,那只能是420线的,（3142/3141+405）如果厂家说是480线就是骗人如果主芯片(最大那颗.) 是SONY 2163, 基本上这方案可接480线（2163+409）及420线（2163+405）CCD.,要确认的话必须把CCD拆下, CCD编号如果是 ICX409AK 就是480线用的ICX405AK就是420线用的.For personal use only in study and research; not for commercial use没法拆?再教一招.看板上有两颗晶振如果分别是 28.375 及 17.7344,那就是480线了补充下 3172也可以做480线的2163+255 (低照） 3172+409 3172+255 4103+405 4103+409等也就是说405的CCD就是普解机器，255的CCD就是低照，409就是高解的CCD这些都是1/3机器。

409AK是480线PAL,408是NTSC 480线的For personal use only in study and research; not for commercial use二、CCD辨识法及DSP方案摄像机到底是什么方案的?CCD又是怎么分辨?” 在此做个简单的介绍:先从CCD看起:,如果是枪机,打开防尘盖,看CCD表面看到没?上下两排接点,中间缺了个大门牙,这就是SONY(索尼) CCD的特征没缺门牙, SHARP(夏普) CCD一样没缺门牙,但线条较粗,这是松下CCD市面上,在商场铺头,随便拿个SHARP CCD冒充SONY的,至少有3成..再谈谈方案,一般人认为不就是SONY, SHARP, Panasonic(松下) 方案?其实里头还有玄机:理论上,任何CCD是可以搭配任何,有:SONY(高低解),SHARP (高低解).Panasonic(高低解),韩国A1+(低解),三星(低解),还有在韩国封装,号称松下芯片的共以上6种品牌.而,就多了:SONY 有SS-1(2163), SS-11(3141/2),SS-11X(4103),SS-HQ1, SS-2,Sharp有D4 (38603),D5快出来了松下以D5为主还有日立(某台资大厂用的),韩国NEXTCHIP,台湾A-NOVA基本上不出这个范围而其中一般有在生产的组合,SONY低解CCD: 可配 SONY SS-11, SS-1(很少),SS-11X. NEXTCHIP, HITACHI, A-NOVASONY高解CCD: 可配 SONY SS-1,HQ1,SS-11X, NEXTCHIP, HITACHI, A-NOVA SHARP 高低解: 可配 SHARP D4, HITACHI,NEXTCHIP, A-NOVAPanasonic 高低解: 目前以配 Panasonic D5为主,A1+ 低解: 配SONY SS-11 （混充SONY卖）三星低解: 配SONY SS-11 (以前SONY CCD缺货时最常拿来混的)所以不是说是不是索尼CCD就能了事了, 各种搭配其实只是成本上的不同,而品质呢?完全靠功力,做的好的SHARP 机品质绝对比做的差的SONY机还好还便宜. For personal use only in study and research; not for commercial use其实这些是防不胜防的，只要你购买正规生产厂家的产品那是不会有问题的，再例如现在为了降低成本很多小公司的产品把运放电路省掉、把保护电路省掉、省元件以及采用廉价的次品物料，这些我们能随便看得出来吗？只有用了才知道。

网络半球摄像机参数

VS-V150EX-I
CCD机型
图像传感器
420线1/3"Sony CCD，
视频制式
数字PAL
视频扫描
隔行/逐行
红外参数
16灯红外，红外照射距离：12米（夜视机型）
处理器
海思Hi3512
IR-CUT
夜视机型支持
镜头
可选配6mm/8mm/12mm固定光圈镜头
（6mm最佳效果5-10米内，8mm10-20米内，12mm20－30米内）
视频压缩格式
H.264 Main Profile@Level 3.0 / MJPEG可选
双码流
支持
最大图像分辨率
704*576(PAL制），
视频压缩码率
PAL制：1-25帧/秒，N制：1-30帧/秒
音频压缩格式
32Kbps～16Mbps可设
语音对讲输入
G.726
音频输出
1路，MIC接口
字幕叠加
1路，线性输出
输入电压
DC12V/1.0A
设备功率
6~9W(详见产品选型目录)
设备尺寸
164mm*137mm*105mm
SD卡接口
支持通道名、日期时间、码流信息叠加，叠加位置用户可调
控制接口
1个RS485接口
RF功能
可选
报警输入
1路开关量输入，常开常闭可设
报警输出
1路开关量输出，120VAC1A/24VDC1A
邮件报警
支持
FTP协议
支持
RTSP协议
支持
手机监看
支持Windows Mobile、Symbian、iPhone平台智能手机监看
WiFi网络
(小功率)支持802.11b/g协议,2.4GHz,无线距离最大100米

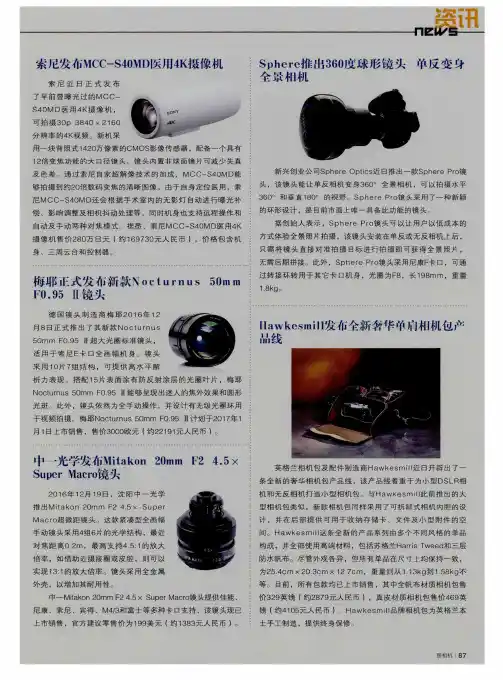

索尼发布MCC-S40MD医用4K摄像机
