某煤矿主运煤系统自动化改造探讨

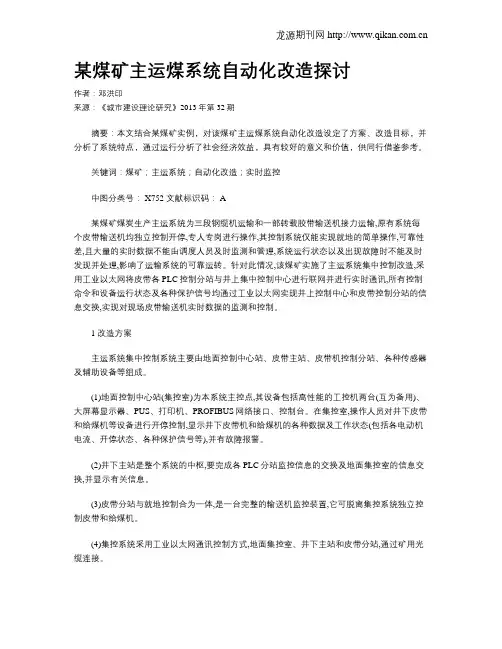

某煤矿主运煤系统自动化改造探讨作者：邓洪印来源：《城市建设理论研究》2013年第32期摘要：本文结合某煤矿实例，对该煤矿主运煤系统自动化改造设定了方案、改造目标，并分析了系统特点，通过运行分析了社会经济效益，具有较好的意义和价值，供同行借鉴参考。

关键词：煤矿；主运系统；自动化改造；实时监控中图分类号： X752 文献标识码： A某煤矿煤炭生产主运系统为三段钢缆机运输和一部转载胶带输送机接力运输,原有系统每个皮带输送机均独立控制开停,专人专岗进行操作,其控制系统仅能实现就地的简单操作,可靠性差,且大量的实时数据不能由调度人员及时监测和管理,系统运行状态以及出现故障时不能及时发现并处理,影响了运输系统的可靠运转。

针对此情况,该煤矿实施了主运系统集中控制改造,采用工业以太网将皮带各PLC控制分站与井上集中控制中心进行联网并进行实时通讯,所有控制命令和设备运行状态及各种保护信号均通过工业以太网实现井上控制中心和皮带控制分站的信息交换,实现对现场皮带输送机实时数据的监测和控制。

1 改造方案主运系统集中控制系统主要由地面控制中心站、皮带主站、皮带机控制分站、各种传感器及辅助设备等组成。

(1)地面控制中心站(集控室)为本系统主控点,其设备包括高性能的工控机两台(互为备用)、大屏幕显示器、PUS、打印机、PROFIBUS网络接口、控制台。

在集控室,操作人员对井下皮带和给煤机等设备进行开停控制,显示井下皮带机和给煤机的各种数据及工作状态(包括各电动机电流、开停状态、各种保护信号等),并有故障报警。

(2)井下主站是整个系统的中枢,要完成各PLC分站监控信息的交换及地面集控室的信息交换,并显示有关信息。

(3)皮带分站与就地控制合为一体,是一台完整的输送机监控装置,它可脱离集控系统独立控制皮带和给煤机。

(4)集控系统采用工业以太网通讯控制方式,地面集控室、井下主站和皮带分站,通过矿用光缆连接。

(5)工业电视系统是皮带运煤自动化系统的一个子系统,可直观地监视(可视)整个皮带运煤系统中各重要环节和设备,如皮带给煤点、转载点等地的堆煤故障,可作为皮带运输保护系统的一种补充,实现无人值守,而且本工业电视系统能通过接口与其它系统进行有机结合(图1)。

输煤系统全流程自动化改造目标
