梁的平法表示
梁平法
（3） 附加箍筋或吊筋
• 将附加箍筋或吊筋直接画在平面图中的主梁上， 用线引注总配筋值（附加箍筋的肢数注在括号 内）。
（4）当在梁上集中标注的内容不适用
于某跨或某悬挑部分时，则将其不同数 值原位标注在该跨或该悬挑部位,施工时 应按原位标注数值取用。
当在多跨梁的集中标注中已注明加腋，而 该梁某跨的根部却不需要加腋时，则应在该跨原 位标注等截面的b×h，以修正集中标注中的加腋 信息。
（4） 梁上部通长筋或架立筋
• 当同排纵筋既有通长筋又有架立筋时，应用 “＋”将通长筋和架立筋相联。如 2φ22+（4 Φ12）用于六肢箍，其中2φ22为 通长筋，4 Φ12为架立筋。 • 当梁的上部纵筋和下部纵筋均为通长筋时，如 3 φ22；3φ20表示梁的上部配置3φ22的通 长筋，梁的下部配置3φ20的通长筋。
3、截面注写方式
• 截面注写方式，系在分标准层绘制的梁平面布 置图上，分别在不同编号的梁中各选择一根梁 用剖面号引出配筋图，并在其上注写截面尺寸 和配筋具体数值的方式来表达梁平法施工图。 • 对所有梁进行编号，从相同编号的梁中选择一 根梁，先将“单边截面号”画在该梁上，再将 截面配筋详图画在本图或其它图上。
XX XX XX XX XX XX
(XX)、(XXA) (XX)、(XXA) (XX)、(XXA) (XX)、(XXA)
或(XXB) 或(XXB) 或(XXB) 或(XXB)
(XX)、(XXA) 或(XXB)
注： (XXA) 为一端有悬挑，(XXB) 为两端有悬挑，悬挑不计入跨 数。 例 KL7(5A) 表示第7号框架梁，5跨，一端有悬挑。 L9(7B) 表示第9号非框架梁，7跨，两端有悬挑。
（2） 梁截面尺寸
• 等截面梁：b×h • 加腋梁：Yc1×c2 c1－腋长 • 不等高悬挑梁： b×h1 /h2
平法标注梁的解读
平法标注梁的解读
平法标注梁是指按照标准规定，用缆绳、钢丝或细锯材等缆绳材料绑扎在梁表面上，标注梁的尺寸，型号，等级及梁体的方向等要求的表面标志。
一、传统平法标注的布局方法
1、传统的平法标注以梁中心为基准，将梁尺寸以相同的节距排列，从梁的任一边（上下、左右）开始，依次排列，以隔离距离标准为0.5m。
2、在传统的平法标注中，节距需根据地梁与连接的梁尺寸和型号调整，一般直径大于Φ20mm的梁，相应的节距可以增加至1m，直径小于Φ20mm的节距可继续保持0.5m。
3、平法标注梁的排列方式按照梁的尺寸和型号划分，将梁节点按顺序排列，以方便施工现场对梁进行定位及施工安装。
4、传统的平法标注中，梁外侧需标明梁的尺寸和型号，梁内侧则标明梁体方向及梁体上的承重等级，以便施工现场安装时便于按图纸施工。
二、新型平法标注技术
1、新型平法标注技术采用数控系统，操作更加简便，可在很短的时间内完成梁的标注，提高了施工效率。
2、新型平法标注技术采用喷码机，可以用绳索、钢绞线或细锯材绑扎梁表面，标注梁心线、尺寸比例、梁体方向及梁体上的承重等级等要求，使标注工作更加容易快捷。
3、采用新型平法标注技术，可以利用激光扫描识别技术识别梁表面的标注，以确保标注的准确性，运用激光扫描技术进行定位，可实现坐标准确定位，生成标准标签，施工现场便于安装，加快施工进度。
以上就是关于平法标注梁的解读，希望能对大家有所帮助。
梁钢筋计算与案例(平法施工图)
项数值原位标注，施工时，原位标注取值优先。
返回
集中标注包括梁编号、梁截面尺寸、箍筋、通长筋
或架立筋配置、梁侧面纵向构造钢筋或受扭钢筋配 置、梁顶面标高高差（该项为选注）。
李P185
6-1-9\10
梁编号由代号、序号、跨数及是否有外伸组成 代号：KL ：楼层框架梁 WKL：屋面框架梁 L非框架梁 KZL：框支梁 JZL： 井字梁 XL：悬挑梁 序号：以数字为顺序号 跨数及是否有外伸：（XX）表示X跨，端部无外伸： （XXA）: 表示一端有外伸 （XXB）:表示两端有外伸
梁构件编号实例
楼层框架梁1，3跨，端部无外伸
梁构件编号实例
楼层框架梁2，2跨，一端有外伸
梁构件编号实例
屋面框架梁1，4跨，端部无外伸
梁构件编号实例
楼层框架梁3，3跨，两端有外伸
梁箍筋
Ф 8@100/200(2):100为加密区间距，200 为非加密区间距
上部通长筋
KL5(3)300*400 Φ8@100/200(2) 2 Φ 20;4 Φ20-----表示2根上部通长筋2 Φ20
计算效果：
下部钢筋非通长筋
计算公式：（Ln净跨长 注：下部钢筋 不分上下排） 框架梁下部钢筋＝净跨长度+2*锚固
下部钢筋非通长筋计算公式
边跨下部筋长度=本身净跨+左锚固+右锚固（中间支座锚固）
下部钢筋非通长筋计算公式
中间跨下部筋长度=本身净跨+左锚固+右锚固
下部钢筋非通长筋的锚固
下部不伸入支座的钢筋
KL4(2) 300*400 Φ8@100/200(2) 2 Φ20;6 Φ20 2/4----表示6根下部通长筋Φ20 上排2 根，下排4根
16G101图集梁的平法识图
选注值
梁顶面标高高差
5
梁的平法识图
16G101-1 P27 6
梁的平法识图
16G101-1 P27
16G101-3 P84
7
梁的平法识图
16G101-1 P27 8
梁的平法识图
16G101-1 P28 9
梁的平法识图
16G101-1 P28 10
梁的平法识图
11
梁的平法识图 16G101-1 P28 12
梁的平法识图
13
梁的平法识图
二、梁的平面注写方法 必注值
梁编号 梁截面尺寸 梁箍筋 梁上部通长筋或架立筋
梁集中标注
梁侧面纵向构造钢筋或受扭钢筋
选注值
梁顶面标高高差
16G101-1 P26-2914梁ຫໍສະໝຸດ 平法识图二、梁的平面注写方法
梁原位标注
梁支座上部纵筋 梁下部纵筋 与集中标注不同的内容 附加箍筋或吊筋
梁的平法识图
1
目录
CONTENTS 1. 梁的平法表示方法
2. 梁的平面注写方法
2
梁的平法识图
一、梁的平法表示方法
16G101-1 P26 3
梁的平法识图
二、梁的平面注写方法
16G101-1 P26 4
梁的平法识图
必注值
梁编号 梁截面尺寸 梁箍筋 梁上部通长筋或架立筋
梁集中标注
梁侧面纵向构造钢筋或受扭钢筋
16G101-1 P29-31
15
梁的平法识图
16G101-1 P29 16
梁的平法识图
16G101-1 P29 17
梁的平法识图
16G101-1 P29
18
梁的平法识图
16G101-1 P29

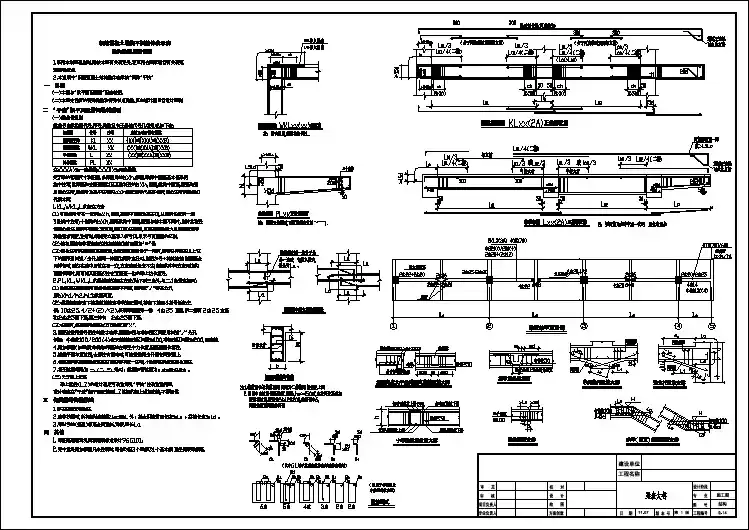

某住宅楼梁平法表示节点构造详图
2平法识图-梁2
+ 当在梁上集中标注的内容不适用于某跨或某 悬挑部分时，将其不同数值原位标注在该跨 或该悬挑部位称为原位标注。
+ 一般需要原位标注的是 + 1）梁尺寸 + 2）梁箍筋 + 3）梁支座上部纵筋 + 4）梁下部纵筋 + 5）梁侧面构造钢筋或抗扭钢筋 + 6）梁标高 + 7）附加箍筋或吊筋
φ8@100（2）
• 例：2 25+ 2 22 表示上部只有一排钢筋， 角部2 25，中间2 22，见图（b）
+ ③当梁下部纵筋不全部伸入支座时，将梁支 座下部纵筋减少的数量写在括号内。
+ 例：6 20 2（-2）/4 表示下部一共两排钢 筋，最下排4 20直接伸进支座，其上一排 2 20不伸入支座，见图（c）。
+ ④当已按规定注写了梁上部和下部均为 通长的纵筋值时，则不需在梁下部重复 做原位标注。
+ 平面注写包括集中标注和原位标注两部分 内容。
+ 集中标注表达梁的通用数值，包括五项 必注值及一项选注值
+ 1）梁编号 + 2）梁截面尺寸b×h(宽×高) + 3）梁箍筋 + 4）梁上部通长筋或架立筋 + 5）梁侧面纵向构造钢筋或受扭钢筋 + 6）梁顶面标高高差 (选注值)
集中标注
原位标注
当在梁上集中标注和原位标注 同时存在时，原位标注优先， 施工时应按原位标注数值取用
）
A、7号框架梁，3跨，截面尺寸为宽300、高700，第三跨变截面根部高500、端
部高250
B、7号框架梁，3跨，截面尺寸为宽700、高300，第三跨变截面根部高500、端
部高250
C、7号框架梁，3跨，截面尺寸为宽300、高700，第一跨变截面根部高250、端
建筑 梁平法表示简单总结
梁平法表示简单总结2008-12-09 20:00一、箍筋表示方法：⑴ φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵ φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶ φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。
⑷ φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
(5)L φ8@100/200 L表示螺旋箍筋一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。
⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。
⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。
四、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。
⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。
⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。
梁平法表示简单经典总结
梁平法表示简单经典总结一、梁上主筋和梁下主筋同时表示方法 ⑴ 3 ① 223①20 表示上部钢筋为 3 ① 22,下部钢筋为 3 ①20⑵ 20 12, 3①18 表示上部钢筋为 20 12, 下部钢筋为 3①1& ⑶ 4 ① 25, 4①25表示上部钢筋为 4 ① 25, 下部钢筋为 4 ①25。
⑷3 ① 25, 5①25 表示上部钢筋为 3 ① 25,下部钢筋为5 ① 25。
二、 梁上部钢筋表示方法：(标在梁上支座处)⑶ 6 ① 25 4/2 表示上部钢筋上排为4①25,下排为 2①25。
⑷ 2 ① 22+ 2 ① 22 表示只有一排钢筋,两根在角部,两根在中部,均匀布置。
三、梁腰中钢筋表示方法：⑴ G20 12 表示梁两侧的构造钢筋, 每侧一根 0 12。
⑵ G4O 14 表示梁两侧的构造钢筋, 每侧两根 ① 14。
⑶ N2 ① 22表示梁两侧的抗扭钢筋, 每侧一根 ① 22。
⑷ N4① 18 表示梁两侧的抗扭钢筋, 每侧两根① 18。
四、梁下部钢筋表示方法： (标在梁的下部)⑴ 4①25 表示只有一排主筋, 4①25全部伸入支座内。
表示有两排钢筋，上排筋为 2①25,下排筋4①25。
表示有两排钢筋，上排筋为2①25,不伸入支座，下排筋4①25,5①25表示有两排筋，上排筋为5根。
2①25伸入支座，3①22,一、箍筋表示方法：⑴ 0 10@100/200(2) 全为双肢箍。
⑵ 0 10@100/200(4)全为四肢箍。
⑶ 0 8@200(2) ⑷ 0 8@100(4)/150(2)双肢箍。
(5)L 0 8@100/200表示箍筋为 表示箍筋为010，加密区间距 100,非加密区间距 0 10 ，加密区间距100，非加密区间距0 8，间距为 200，双肢箍。
表示箍筋为 0 8，加密区间距表示箍筋为表示螺旋箍筋100，四肢箍，非加密区间距200， 200，150，2①202 ① 22+ （4 ①表示两根 ①20的钢筋, 表示2①22为通长，4$ 12通长布置，用于双肢箍。
梁平法标注
1、当上部纵筋多于一排时，用“/”将各排纵筋之上而下 分开。如 6φ25 4/2
2、当同排纵筋有两种直径时，用“＋”将两种直径的纵筋 相联，注写时将角部纵筋写在前面。如2φ25＋2φ22
3、当梁中间支座两边的上部纵筋不同时，须在支座两边 分别标注，否则只注一端即可。
当梁下部纵筋不全部伸入支座时，将梁支座下部纵筋 减少的数量写在括号内。
系在分标准层绘制的柱平面布置图的
柱截面上，分别在同一编号的柱中选择一个截面，
以直接注写截面尺寸和配筋具体数值的方式来表达 柱平法施工图。
梁平法施工图的表示方法
1、平面注写方法 2、截面注写方法
在梁的平面布置图上，分别在不同编号的梁中各 选一根梁，在其上注写截面尺寸和配筋具体数值的方 式来表达梁平法施工图。
集中注写－通用数值 平面注写
原位注写－特殊数值 施工时，原位标注取值优先。
梁类型
代号 序号 跨数及是否带有悬挑
楼层框架梁 KL
XX
屋面框架梁 WKL XX
框支梁
KZL XX
非框架梁 L
XX
悬挑梁
XL
XX
井字梁
JZL XX
(XX)、(XXA) 或(XXB) (XX)、(XXA) 或(XXB) (XX)、(XXA) 或(XXB) (XX)、(XXA) 或(XXB)
1、列表注写方式 2、截面注写方式
在平面布置图上分别在同一编号的柱中选择一 个（有时需要选择几个）截面标注几何参数代号；
在柱表中注写柱号、柱段起止标高、几何尺寸与 配筋的具体数值，
配以各种柱截面形状及其箍筋类型图的方式，来 表达柱平法施工图 。
1、注写柱编号，编号由代号和序号组成。
1、截面注写方式，系在分标准层绘制的梁平面布置图上 ，分别在不同编号的梁中各选择一根梁用剖面号引出配筋 图，并在其上注写截面尺寸和配筋具体数值的方式来表达 梁平法施工图。
第三讲,梁的平法制图规则
集中标注——4、通长筋
• 4、梁上部通长筋或架立筋配置(通长筋可为相同 什么情况下有架立筋？ 或不同直径采用搭接连接、机械连接或对焊接连 接的钢筋)，该项为必注值。 • 当同排纵筋中既有通长筋又有架立筋时，应用加 号“+”将通长筋和架立筋相联。注写时须将角部 纵筋写在加号的前面，架立筋写在加号后面的括 号内，以示不同直径及与通长筋的区别。 • 当全部采用架立筋时，则将其写入括号内。 • 例：2 22 + (4 12)
•
2
22 + 4
20
有什么不同？
集中标注——通长筋
• 当梁的上部纵筋和下部纵筋为全跨相同， 且多数跨配筋相同时，此项可加注下部纵 筋的配筋值，用分号“ ；”将上部与下部 纵筋的配筋值分隔开来，少数跨不同者， 按原位标注处理。 • 例 3Φ22；3Φ20
集中标注——5、侧面纵筋
• 5、梁侧面纵向构造钢筋或受扭钢筋配置，该项为必注值。 • 当梁腹板高度 hW≥450mm 时，须配置纵向构造钢筋，以大写 字母 G 打头，接续注写配置在梁两个侧面的总配筋值，且对 称配置。例 G4Φ12。 • 配置受扭纵向钢筋时，以大写字母 N 打头，接续注写配置在 梁两个侧面的总配筋值，且对称配置。例 N6Φ22。 • 注：1、当为梁侧面构造钢筋时，其搭接与锚固长度可取为 15d。 • 2、当为梁侧面受扭纵向钢筋时，其搭接长度为 ll 或 llE（抗 震）；其锚固长度与方式同框架梁下部钢筋。
下部纵筋为3根直径18的二级钢，全部伸入支座，；第二跨跨距5800，下部纵
筋为4根直径18的二级钢，全部伸入支座；以后类推
原位标注——梁下部纵筋
• 梁下部纵筋： • 4、当梁的集中标注中已注写了梁上部和下部均为通长筋的 纵筋值是，则不需要在梁的下部重复做原位标注。 • 5、当梁设置竖向加腋时，加腋部位下部斜纵筋应在支座下 部以Y打头注写在括号里。 • 当梁设置水平加腋梁时，水平加腋内上下部斜纵筋应在加腋 支座上部以Y打头注写在括号内，上下部斜纵筋之间用“/”分 隔。 • 当多跨梁的集中标注中已经注明加腋，而该梁某跨的根部却 不需要加腋是，则应在该跨原位标注等截面的b×h，以修正 集中标注中的加腋信息。
6.4.2梁平法施工图的表示方法
结构施工图钢筋混凝土结构构件平面整体表示法——梁平法施工图的表示方法平面注写方式：是在梁平面布置图上，分别在不同编号的梁中各选一根梁，在其上直接注写截面尺寸和配筋的具体数值。
平面注写原位标注（特殊数值）集中标注（通用数值）梁平法施工图的表示法梁平法施工图——在梁平面布置图上采用平面注写方式或截面注写方式表达的梁的配筋图。
梁集中标注的内容：（1）梁编号（必注值）;（2）梁截面尺寸（必注值）;（3）梁箍筋（必注值）;（4）梁上部通长筋或架立筋配置（必注值）;（5）梁侧面纵向构造钢筋或受扭钢筋配置（必注值）;（6）梁顶面标高高差（选注值）。
梁编号：由梁类型代号、序号、跨数及有无悬挑代号几项组成，并应符合下表的规定梁编号梁类型代号序号跨数及是否带有悬挑楼层框架梁KL xx（xx）、(xxA)或（xxB）屋面框架梁WKL xx（xx）、(xxA)或（xxB）框支梁KZL xx（xx）、(xxA)或（xxB）非框架梁L xx（xx）、(xxA)或（xxB）悬挑梁XL xx井字梁JZL xx（xx）、(xxA)或（xxB）注：(xxA)为一端有悬挑，(xxB)为两端有悬挑，悬挑不计入跨数。
例如：KL7(5A)表示第7号框架梁,5跨，一端有悬挑；L9(7B)表示第9号非框架梁，7跨，两端有悬挑。
有缘学习更多驾卫星ｙｇｄ３０７６或关注桃报：奉献教育（店铺）悬挑梁不等高截面注写示意表示第四号框架梁，3跨，有一段悬挑梁表示梁的截面尺寸为250×700表示梁的箍筋为HPB300级钢筋（热轧光圆钢筋)，直径为10mm,加密区间距为100mm，非加密区间距为200mm，均为两肢箍表示梁上部配置2根直径为22mm HRB400（热轧带肋钢筋）为通长钢筋表示梁的两个侧面共配置4根直径为10mm HPB300级钢筋（热轧光圆钢筋)的纵向构造钢筋，每侧配置2根表示该梁顶面比楼面标高低0.1m有缘学习更多驾卫星ｙｇｄ３０７６或关注桃报：奉献教育（店铺）梁原位标注的内容：（1）梁支座上部纵筋：该部位含通长筋在内的所有纵筋：当上部纵筋多于一排时，用斜线“/”将各排纵筋自上而下分开。
梁的钢筋平法
17
（2）梁下部纵筋
①当下部纵筋多于一排时, 用斜线“/”将各排 纵筋自上而下分开。
②当同排纵筋有两种直径时, 用“+”号相联, 且将角部纵筋写在前面。
③当梁下部纵筋不全伸入支座时, 将减少的数量 写在配筋数后面的括号里。
④当梁的集中标注已分别标注了梁上部和下部 均为通长的纵筋值时, 则不需要在梁下部重复做原位 标注。
18
(3) 附加箍筋或吊筋 附加箍筋和吊筋可直接画在平面图中的主
梁上, 用线引注总配筋值。当多数附加箍筋或吊 筋相同时, 可在梁平法施工图上统一注明, 少数与 统一注明值不同时, 再原位引注。
19
图 附加箍筋和吊筋的画法示例
b×h表示。当有悬挑梁，且根部和端部的高度不相同 时，用b×h1/h2表示。 ▪ （3）梁箍筋。梁箍筋为必注值，包括箍筋级别、 直径、加密区与非加密区间距及肢数。加密区与非加 密区用斜线”/”分隔，箍筋肢数应写在括号内。
13
▪ （4）梁上部贯通筋和架立筋根数, 该项为必注 值。用“+”号相联, 架立筋用括号括起在后面。
井字梁 JZL ×× （××）、（××A）或（××B）
A表示一端有悬挑, B表示两端有悬挑, 悬挑梁不计入梁截面尺寸, 该项为必注值。 ▪ 当为等截面梁时, 用b×h表示； ▪ 当为竖向加腋梁时, 用b×h GYC1×C2 表示, 其中C1
为腋长, C2 为腋高； ▪ 当为水平加腋梁时, 用b×h PYC1×C2 表示, 其中C1
➢KL2钢筋构造
40
（4）左、右支座负筋的计算
第一排长度=左或右支座锚固+净跨长/3 第二排长度=左或右支座锚固+净跨长/4
梁平法施工图的表示方法
梁平法施工图的表示方法（1）平面注写方式平面注写方式包括集中标柱与原位标注两部分。
集中标注表达梁的通用数值。
原位标注表达梁的特殊数值。
当集中标注的某项数值不适用于梁的某部位时，则将该项数值进行原位标柱，施工时原位标柱取值优先。
1）集中标注集中标注的形式如图所示。
①梁截面标准规则当梁为等截面时，用b×h表示。
当为加腋梁时用b×h Yc1×c2表示，其中c1为腋长，c2为腋高。
当有悬挑梁且根部和端部不同时，用斜线分割根部与端部的高度值，即b×h1/h2。
②箍筋的标柱规则当箍筋分为加密区和非加密区时，用斜线/分隔，肢数写在括号内。
当抗震结构中的框架梁采用不同的箍筋间距和肢数时，也可用斜线/将其分隔开表示。
例如 13φ8@150/200(4)，表示梁的两端各有13个φ8箍筋，间距为150；梁跨中箍的间距为200，全部为4肢箍。
又如 13φ8@150(4)/150(2)，表示梁两端各有13个φ8的4肢箍，间距150；梁跨中为φ8双肢箍箍筋间距为150。
③梁上部通长筋和架立筋的标注规则在梁上部既有通长钢筋又有架立筋时，用+号相联标柱，并将通长筋写在+号前面，架立筋写在+号后面并加括号。
例如，当梁配置四肢箍时，用2φ22+（2φ12）表示，其中2φ22为通长筋，（2φ12）为架立钢筋。
图附.2.11上部、下部纵筋均为通长筋的表示若梁上部仅有架立筋无通长钢筋，则全部写入括号内。
当梁的上部纵向钢筋和下部纵向钢筋均为通长筋，且多数跨配筋相同，此时可将标准写在梁的下侧，并用分号；隔开。
图附.2.11表示梁上部为3Φ22通长筋，梁下部为4Φ25通长筋。
④梁侧钢筋的标注规则。
基础梁的平法表示
基础梁的平法表示基础梁的平法表示是一种用于描述基础梁结构特征和计算相应荷载的方法。
它主要基于梁的力学原理和平衡条件，可以帮助工程师设计出稳定可靠的基础梁结构。
在进行基础梁的平法表示之前，我们首先需要了解一些相关概念和原理。
基础梁是指用于支撑建筑物或其他结构的横跨在地基上的梁。
它承受着来自上部结构（例如楼板、墙体等）以及其他荷载（例如风荷载、地震荷载等）引起的力和力矩。
基础梁的平法表示可以通过以下几个步骤来进行：1. 确定梁的净跨度：净跨度是指梁在不受支撑的情况下能够横跨的最大距离。
它可以通过对建筑物的结构平面图进行分析来确定。
2. 考虑支撑条件：基础梁通常通过支撑墩或支座承载并传递荷载到地基上。
在进行平法表示时，需要考虑支撑墩或支座的位置、数量和类型等因素。
3. 确定梁的截面形状和尺寸：梁的截面形状和尺寸对其承载能力和刚度有重要影响。
通过结构设计软件或手算，可以确定梁的适当截面形状和尺寸。
4. 建立力学模型：基于梁的静力平衡原理，可以建立一个适当的力学模型来描述梁所受到的外力和内力。
通常可以使用梁的弯矩图、剪力图和轴力图等图形来表示。
5. 根据加载条件进行计算：通过将平衡和力学模型应用于加载条件，可以计算出梁的内力和应力分布。
这些加载条件包括建筑物本身的荷载和其他边界条件，如地震和风荷载。
6. 进行截面验算：在进行平法表示时，还需要对梁的截面进行验算，确保其能够承受外力并满足结构设计要求。
这包括对梁的弯矩、剪力和轴力进行验算。
7. 结果分析和优化设计：最后，根据平法表示的结果进行结果分析，评估梁的结构性能，并进行必要的优化设计。
这可能包括调整梁的截面形状和尺寸，或者改变支撑墩或支座的位置和数量等。
在进行基础梁的平法表示时，工程师通常需要参考相关的国家标准、建筑代码和结构设计手册。
例如在中国，可以参考《建筑抗震设计规范》GB50011-2010以及《混凝土结构设计规范》GB50010-2010等相关标准。
梁的平法表示
5梁、柱施工图的平面整体表示法学习目标掌握平面整体表示法的三种形式，掌握平面表示法的构件代号，掌握梁、柱施工图的平面整体表示法的制图规则，能看懂用平法表示的梁、柱施工图。
学习重点平法表示的梁、柱施工图的读图和识图绘制结构梁、柱施工图，传统的方法是将构件（梁、柱）从结构平面布置图中索引出来，再逐个绘制配筋详图，使得绘图繁琐且工作量庞大。
结构施工图平面整体设计方法（平法）对传统的方法做了重大改革。
目前，平法作为结构施工图的新型设计表示方法，已广为采用。
平法的表达形式，概括来讲，是把结构构件的尺寸和配筋等，按照平面整体表示法制图规则，整体直接表达在各类构件的结构平面布置图上，再与标准构造详图相结合，即构成一套新型完整的结构施工图。
相应的标准图集是《混凝土结构施工图平面整体表示方法制图规则和构造详图》（03G101 —1）,它是设计者完成柱、梁平法施工图的依据。
在平面布置图上表示各构件尺寸和配筋的方式有三种：平面注写方式、列表注写方式和截面注写方式。
无论按哪种方式绘制结构施工图时，都应将所有梁、柱构件进行编号，编号中含有类型代号和序号。
类型代号在标准图集中有明确的定义（表5- 1）,必须按标准图集中的定义对构件编号，其作用是指明所选用的标准构造详图（因为在标准构造详图上已经按图集所定义的构件类型注明代号）。
另外，还应在各类构件的平法施工图中注明各结构层的楼面标高、结构层高及相应的结构层号，且结构层楼面标高和结构层高在单项工程中必须统一。
为了确保施工人员准确无误地按平法施工图进行施工，在实际工程结构设计总说明中必须写明以下与平法施工图密切相关的内容：①注明所选用平法标准图的图集号，以免图集升版后在施工中用错版本；②写明混凝土结构的使用年限；③注明抗震设防烈度及结构抗震等级，以明确选用相应抗震等级的标准构造详图；④写明各类构件（梁、柱）在其所在部位所选用的混凝土的强度等级和钢筋级别，以确定相应纵向受拉钢筋的最小锚固长度及最小搭接长度等；⑤写明柱（包括墙柱）纵筋、墙身分布筋、梁上部贯通筋等在具体工程中需接长时所采用的接头形式及有关要求；⑥当具体工程中有特殊要求时，应在施工图中另加说明。
工程识图之平法标注(梁)
平法标明（梁）一、钢筋1、钢筋分类(1)、依据生产条件的不一样分为：热轧钢筋、冷拉钢筋、热办理钢筋、冷拔低碳钢丝等。
A、热轧钢筋（一般钢筋）依据强度分为：Ⅰ、Ⅱ、Ⅲ、Ⅳ四个等级（Ⅰ、Ⅱ、Ⅲ、Ⅳ是罗马字母，读一、二、三、四）。
表示符号：B、冷拉钢筋（预应力钢筋）表示符号：(2)、依据外形一般分为：圆钢和螺纹钢2、钢筋表示二、构件：梁、柱、板、剪力墙、楼梯、基础，此中梁可分为：框架梁、屋面框架梁、非框架梁、悬挑梁。
三、标明。
标明分为集中标明和原位标明。
1、梁种类代号2、梁内配筋形式一：形式二：形式三：形式四：3、梁内钢筋表示4、梁的标明。
标明分集中标明和原位标明。
当在梁上集中标明和原位标明同时存在时，原位标明优先，施工时应按原位标明数值取用。
（1）、集中标明A、标明规则：①、梁代号：详见梁代号表，如：KL 等；②、梁序号：阿拉伯数字表示，如：2；③、梁跨数：阿拉伯数数字表示，如2；④、有无悬挑低号：一端悬挑注写A，两头悬挑为 B；⑤、截面尺寸：宽╳高，如300╳650；⑥、梁箍筋：钢筋等级 -钢筋直径 -中心间距符号 @-加密区间距 / 非加密区间距 -（肢数）。
如：Ф8@100/200（2）表示箍筋是一级钢直径是 8 加密区间距为 100 非加密区为 200，肢数为 2；⑦、通长筋：表示为“上部通长筋（架立筋）；下部通长筋”。
梁上部通长筋为：假如只有通知筋，则表示为：根数+钢筋级别 +钢筋直径，如： 2Φ25 表示 2 根二级直径是 25 的通长筋。
假如只有架立筋，则表示为：（根数+钢筋级别 +钢筋直径）；假如既有通长筋又有架立筋时，表达为通长筋（位于角部）+（架立筋）（位于中间），如：225+（ 2φ 12）；假如钢筋规格不一样时，则表示为：钢筋1 根数 -钢筋 1 级别 -钢筋 1 直径 +钢筋 2 根数-钢筋 2 级别-钢筋 2 直径，如： 2φ20+ 2φ18 上部通长筋均为 2 根直径 20mm 的 HRB335钢筋（二级钢）和 2 根直径18mm 的 HRB335钢筋（二级钢），此中 2φ20 放在角部， 2φ18 放在中间；假如下部通长筋分排部署，则表示为：钢筋根数 -钢筋级别 -钢筋直径 -上排根数 -下排根数，如： 6Φ25 4/2 表示 6 根一级钢筋直径为 25 上排有 4 根下排有 2 根；梁下部通长筋（受力筋）：同梁上部通长筋；假如下部通长筋分排部署，则表示为：钢筋根数-钢筋级别 -钢筋直径 -上排根数 -下排根数，如： 6Φ25 4/2 表示 6 根一级钢筋直径为 25 上排有 4 根下排有 2 根；假如钢筋规格不一样时，则表示为：钢筋 1 根数 -钢筋 1 级别 -钢筋 1 直径 +钢筋 2根数 -钢筋 2 级别 -钢筋 2 直径，如： 2φ20+ 2φ 18 下部通长筋均为 2 根直径 20mm 的 HRB335钢筋（二级钢）和 2 根直径 18mm 的 HRB335钢筋（二级钢），此中 2φ 20 放在角部， 2φ 18 放在中间；⑧、梁侧面纵向结构钢筋或受扭钢筋：侧向结构钢筋就是腰筋，当梁的有效高度大于450mm 时设置，腰筋部署在梁的截面高度中间地区，两边对称部署；受扭钢筋包含抗扭钢筋和箍筋，抗扭钢筋要求沿梁的截面四个边平均部署，当存在扭矩时梁的截面高度中间地区需要部署纵筋，部署抗扭钢筋此后就不再需要部署侧向结构钢筋。
钢筋混凝土构件平法识图——梁平法
梁平法施工图
回顾旧课
钢筋的表示方法： 1、在钢筋 2 φ12 φ 10@100/200（2）
2
梁平法施工图
钢筋混凝土梁采用平法表达 有两种方式：
平面注写方式 截面注写方式
一、平面注写方式
平面注写方式是在梁的分层平面布置图 上，分别在不同编号的梁中各选一根梁， 在其上注写截面尺寸和配筋具体数值来 表达梁平法施工图
上部通长 纵筋
（1）、上部只有通长受力筋， 没有架立筋，直接写通长筋筋的 根数、级别和直径
例：2 16
（1）、举例：2φ16表示上部2跨通长筋为2 根直径16mm的HRB335钢筋。
平面注写方式--集中标注
架立筋
上部支座非 通长纵筋
架立筋与受力筋 搭接
（2）、架立筋，注写 在括号内
例钢筋
（1）、标注纵向构造钢筋（对称布置），符号G； 例：G4φ 10：表示梁的两个侧面共配置4根
φ 10 的纵向构造钢筋，每侧各配置两根。
（2）、标注受扭钢筋（对称布置），符号N，不再 标注侧向构造纵筋 例：N4 12：表示梁的两个侧面共配置N4 12， 每侧各配置两根。
2、梁截面尺寸
（2）、当为加腋梁时，截面表示为： b×h Yc1×c2，
（其中c1为腋长，c2为腋高）。
2、梁截面尺寸
（3）、当有悬挑梁且根部和端部的高度不 同时，用斜线分隔根部与端部的高度值， 截面表示为：b×h1/h2 ，其中h1为根部 高度，h2为端部高度。
3、梁箍筋
箍筋级别： 直径：6,8,10,12… 加密区与非加密区间距：用“/”分 隔 肢数：写在括号内
平面注写包括集中标注和原位标注两部 分内容。
集中标注
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
当主梁遇到次梁时怎么办?
当主次梁相交时，主梁要承担次梁的荷载，就要在主梁上配置吊筋或附加箍筋
梁钢筋种类总结
梁的钢筋包括纵筋、箍筋、拉筋、吊筋几种形式，纵筋又包括上下贯通筋、上部支座负筋、 侧面纵筋、箍筋包括2肢箍、4肢箍等多种形式
二、梁钢筋的平法标注
KL1(2)300×700 集中标 注 A10@100/200(4) 2B25+(2A12);2B25 G4A16 两端支座处6B25 4/2 中间支座处6B25 4/2 原位标 注 梁下部6B25 2(-2)/4 吊筋标注2B18 附加箍筋8A10(4)
（四）、吊筋长度
1、当梁高hb≤800时 当梁高hb≤800时,吊筋斜度为45度。吊筋长度公式推导为： 吊筋长度＝b＋50×2＋（hb－2C）/sin45×2＋20d×2 （式中b为次梁的宽度,hb为框架梁的高度,C为框架梁的保护层厚度,d为吊筋 钢筋直径） 2、当梁高hb＞800时 2、当梁高hb＞800时,吊筋斜度为60度。吊筋长度公式推导为： 吊筋长度＝b＋50×2＋（hb－2C）/sin60×2＋20d×2 （式中b为次梁的宽度,hb为框架梁的高度,C为框架梁的保护层厚度,d为吊筋 钢筋直径）
一 梁钢筋的计算原理
梁的纵筋怎样配置最合理
在拉力较小的地方配置钢筋少些，拉力较大的地方配置钢筋多些
怎样固定梁的纵筋
箍筋
箍筋到梁中间上部与谁固定
一般梁会配置上部贯通筋用以固定梁中间箍筋的上部; 如果出现2肢箍以上的多肢箍筋还需要配置架立筋来固定中间箍筋
当梁截面特别高时怎么办
为了防止梁被扭曲，我们需要给梁配置侧面纵筋。 有侧面纵筋就一定有固定侧面纵筋的拉筋
2.中间跨： 1）支座两边负筋根数相同时： (max(ln1,ln2)/4)*2+hc中 2）支座两边负筋根数相同时： a) max(ln1,ln2)/4+laE b) max(ln1,ln2)/4+(hc-C) + 15d
3、跨中钢筋(当支座跨度较小时）
（1）跨中钢筋在中间跨
一、跨中钢筋在端跨：
楼层框架梁上下贯通筋长度＝通跨净长L净+伸入左端支座内长度+ 伸入右端支座内长度 +(搭接长度×搭接个数)
楼层框架梁上下贯通筋长度计算公式
两头均为直锚情况 长度计算公式＝max[LaE（La），0.5hc首+5d)]+L净 +max[LaE（La），（0.5hc尾+5d)]+LlE×n 两头均为弯锚 长度计算公式＝(hc首-C+15d)+L净+(hc尾+C+15d)+LlE×n 一头直锚，一头弯锚 长度计算公式＝max[LaE（La），0.5hc首+5d)]+L净+（hc尾+C+15d）+LlE×n 长度计算公式＝(hc首-C+15d)+L净+max[LaE（La），（0.5hc尾+5d)]+LlE×n
架立筋3：
[ln尾-max(ln中2，ln尾）/3 - ln尾 /3]+150*2
5、下部非贯通筋
1）、抗震情况
下部非贯通钢筋 一、在端跨： （一） 判断直锚或或la) （二）计算公式：
直锚
弯锚
1. 直锚： max(laE,hc首/2+5d）+ln首（或尾）+max(laE,hc中/2+5d） 2. 弯锚：15d+(hc首-C)+ln首（或尾） +max(laE,hc中/2+5d） 二、在中间跨：
2、支座负筋 （1）第一排支座负筋
楼层框架梁第一排支座负筋包括端支座负筋和中间支座负筋
端支座 中间支 座
左端支座第一排负筋长度＝伸入左端支座内长度+伸入首跨内长度
右端支座第一排负筋长度＝伸入右端支座内长度+伸入尾跨内长度
中间支座第一排负筋长度＝伸入中间支座左跨长度+中间支座宽+伸入中间支座右跨长度
（一） 判断直锚或弯锚
hc-C>=LaE(或la) hc-C<LaE(或la) （二）计算公式： 1.第一排 1）直锚：laE+ln首（或尾）+hc中1+ln中1/3 2）弯锚：15d+(hc-C)+ln首（或尾）+hc中+ ln中1 /3 2. 1.第二排 1）直锚：laE+ln首（或尾）+hc中+ ln中1 /4 2）弯锚：15d+(hc-C)+ln首（或尾）+hc中+ ln中1 /4 二、跨中钢筋在中间跨： 1.第一排 直锚 弯锚
第一排支座负筋 （一） 判断直锚或弯锚 hc-C>=LaE(或la) 直锚
hc-C<LaE(或la)
（二）计算公式： 1.端跨
弯锚
1）直锚：laE+ln首（或尾）/3
2）弯锚：15d+(hc-C)+ln首（或尾）/3 2.中间跨： 1）支座两边负筋根数相同时： (max(ln1,ln2)/3)*2+hc中 2）支座两边负筋根数相同时： a) max(ln1,ln2)/3+laE b) max(ln1,ln2)/3+(hc-C) + 15d
加密区根数：[max(2hb,500)-50）/100+1]*2
非加密区根数：[ln-2*max(2hb,500)]/200-1 总根数：[max(2hb,500)-50）/100+1]*2+[ln-2*max(2hb,500)]/200-1
2、二至四级抗震
加密区根数：[max(1.5hb,500)-50）/100+1]*2
非加密区根数：[ln-2*max(1.5hb,500)]/200-1 总根数：[max(1.5hb,500)-50）/100+1]*2+[ln-2*max(1.5hb,500)]/200-1
3、附加箍筋根数的计算
（三）、拉筋计算
拉筋的间距为梁箍筋非加密区间距的2倍
拉筋根数计算公式 拉筋的排数=侧面纵筋根数 /2 拉筋根数/排= (Ln－50×2)/(非加密区间距×2) ＋1 拉筋根数＝[(Ln－50×2)/(非加密区间距×2) ＋1]×拉筋的排数
表示1号框架梁、两跨、截面宽为300，截面高为700 表示箍筋为圆10的钢筋，加密区间距为100，非加密区间距为200，4肢箍 前面的2B25表示梁的上部贯通筋为两根二级25的钢筋，（2B12）表示两跨的上部无负筋区布置两根圆12的架立筋，后面的 2B25表示梁的下部贯通筋为两根二级25的钢筋 表示梁的侧面设置4根二级16的构造纵筋，两侧各为2根。 表示梁的端支座有6根二级25的钢筋，分两排布置，其中上排为4根，下排为2根，因为上排有两根贯通筋，所有上排只有两 根二级25的属于支座负筋。 表示梁的中间支座有6根二级25的钢筋，分两排布置，其中上排为4根，下排为2根，因为上排有两根贯通筋，所有上排只有 两根二级25的属于支座负筋。，中间支座如果只标注一边另一边不标，说明两边的负筋布筋一致。
（2）、侧面抗扭纵筋 1）、通跨设置
抗扭钢筋
（一）判断直锚或弯锚 hc-C>=LaE(或la) hc-C<LaE(或la) （二）长度计算 直锚：laE+ln通+laE+n*LlE 弯锚: 15d+h-C+ln通+n*LlE +15d+ h-C 直锚 弯锚
2）、每跨设置
（二）、箍筋根数 1、一级抗震
表示梁的下部有6根二级25的钢筋，分两排布置，其中上排为2根，下排为4根；上排两根不伸入支座，从集中标注可以看出， 下部有两根贯通筋，所以下排只有2根二级25的是非贯通筋。 表示次梁处布置两根二级18的钢筋做为吊筋。 表示梁的次梁处增加8根圆10的4肢箍
楼层框架梁钢筋的计算原理
（一）、纵筋长度
1、上下贯通筋
ln首/3+hc中1+ln中+hc中2+ln尾/3
2. 第二排 ln首/4+hc中1+ln中+hc中2+ln尾/4
4、架立筋
架立筋1： [ln首- ln首/3-max(ln首，ln中1）/3]+150*2 架立筋2： [ln中1-max(ln首，ln中1）/3 - max(ln中1，ln中2） /3]+150*2 架立筋3： [ln中2-max(ln中1，ln中2）/3 - max(ln中2，ln尾） /3]+150*2
五、屋面层框架梁钢筋的计算原理
六、非框架梁钢筋的计算原理
直锚： max(laE,hc中1/2+5d）+ln首（或尾）+max(laE,hc中2/2+5d）
2）、非抗震情况
6、下部不伸入支座纵筋
下部不伸入支座钢筋 Ln-0.1*ln-0.1*ln=0.8ln
7、侧面纵筋
（1）、侧面构造纵筋 1）、通跨设置
2）、每跨设置
腹板高hW=梁高hb-板厚h 当腹板高Hw>=450mm时, 设置侧面构造纵筋（腰筋） 侧面纵筋 1. 通跨设置 15d+ln通+15d+n*15*d 2. 每跨设置 15d+ln+15d
本节内容 1. 第二排负筋 2. 跨中钢筋
3. 架立筋
（2）第二排支座负筋
第二排支座负筋： （一） 判断直锚或弯锚 hc-C>=LaE(或la) hc-C<LaE(或la) 直锚 弯锚
（二）计算公式：
1.端跨 1）直锚：laE+ln首（或尾）/4
2）弯锚：15d+(hc-C)+ln首（或尾）/4
