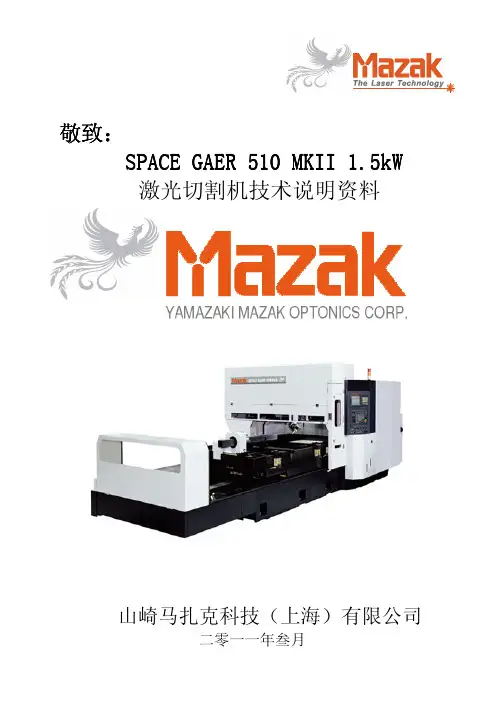

MAZAK SG 510 MKII 1.5KW激光切割机技术说明资料
Fra Baidu bibliotek
11、工件夹紧装置 该装置可以将工件夹紧在工作台上，使用脚踏开关通过气动原件驱动其上下移动，对工 件进行加紧固定。极大地方便了客户的操作使用。
12
山崎马扎克科技（上海）有限公司
11
山崎马扎克科技（上海）有限公司
10、工件提升装置 对于重工件以及表面不可划伤的工件来说，向工作台上安装以及在工作台上的移动是一 件比较困难的事情。MAZAK 独有的工件提升装置可以轻松实现工件的手动安装，并可以非常 方便地移动工件，配合手动/自动工件夹紧定位装置，实现了工件的准确定位，并有效避免了 工件表面被划伤的现象。一般公司都不带这个装置。
《MFMEA培训教材》PPT课件
3300
第三十页，共85页。
5.模型
•输入机器的模型号码。
6.评估日期 •输入最初的FMEA评估日期，该日期必需在设计和开发的机器的生命周期过程 之内。
7.FMEA日期 •输入最初的FMEA的完成日期，及最近的更新日期。
331
成立FMEA小组
FMEA的实施流程、要求
确定所需的输入及收集 人
进行所需输入的收 集
检查输入是 否足够
确定设备功 能要求
进行FMEA小组 活动
进行潜在失效模式 识别
分析潜在失效模式 发生的后果
确定失效后果的 严重度
确定产品特性 的等级
识别潜在失效模式的起因和 机理
确定起因和机理发生 的可能性
识别现有控制方 法
的、有计划的全面预防性维护系统。这个系统至少必须包括： － 有计划的维护活动； － 设备、工装和量具的包装和防护； － 关键生产设备备件的可获得性；
－ 文件化、评估和改进维护的目标。
组织必须利用预知性维护方法以持续改进生产设备的效率和有效性。 •预测性维护
基于针对通过预测可能的失效模式的过程数据而避免维护问题的活动
66
第六页，共85页。
我们发现： 很多时候，我们在设备使用中所发生的故障停机和机器造成产品
不合格、操作者使用受伤、顾客抱怨等的根本原因是由于机器设计本 身不合理造成，而更改设计又会带来新的损失。
MAZAK小巨人 VTC电气培训
电气培训
第一节：数控机床基础知识介绍
一：数控机床介绍：
1：数控机床的分类：
①按工艺用途分：
A：一般用途数控机床：这类机床和传统通用的机床种类一样，加工性能也基
本相通，有车、铣、钻、磨等。
B：数控加工中心：一般指带有刀库和自动换刀装置的数控机床，又
称镗铣加工中心。
C：多坐标数控机床：三轴以上的数控机床
②按伺服控制方式分：
A：开环控制数控机床：对于被控制量，机床没有检测反馈装置，数控发出的
指令的流程是单方向的。
加工精度不高，稳定性差，价格便宜。
B：闭环控制数控机床：对于被控制量，机床带有检测反馈装置，在加工中时
刻检测机床的实际移动距离及工作位置，使之与数
控系统所发出的指令相复合。数控发出的指令的流
程是双方向的。
加工精度高，调试、维修复杂，价格昂贵
C：半闭环控制数控机床：对于被控制量，机床带有检测反馈装置。
但检测反馈装置不是对机床的实际移动距离及工
作位置进行检测，而是通过与伺服电机有联系的
测量元件，如测速发电机、编码器等简接检测伺
服电机的转角，从而推算出机床实际的移动距离。
加工精度、价格满足大多数场合的需要，调试、
维修比闭环简单。
③按功能分：
A：简易型数控机床：一般指开环控制、步进电机驱动的数控机床。
国外已淘汰。
B：经济型数控机床：一般指功能简化的数控机床
C：全功能数控机床：
3：数控机床控制部分的组成：
①数控装置：数控装置是数控机床的中枢部分，一般由输入装置、存储器、控制器、
运算器和输出装置等组成。该装置可以接受指令信号，将其识别、存
储、计算，并输出相应的指令脉冲以驱动伺服系统，进而控制机床动
MAZAK编程手册
编程手册
MAZATROL FUSION ６４０T （车削加工）
小巨人机床有限公司培训教材
NC装置 ： FUSION640T
MF640T-1版 2001.11.
【目录】
页1操作面板1 2刀具数据3 3加工方法的种类及加工部位10 4程序坐标系12 5编程画面的调出方法12 6通用数据13 7ＢＡＲ（圆柱加工）14 8程序编制18 9ＥＤＧ（端面加工）19 10ＴＨＲ（螺纹加工）20 11ＧＲＶ（凹槽加工）22 12ＤＲＬ（钻孔加工）25 13ＴＡＰ（攻丝）27 14ＣＰＹ（仿形加工）28 15ＣＮＲ（角隅加工）29 16M N P（手动编程）30 17ＥＮＤ（结束单元）31 18ＭＴＲ（毛坯形状）32 19交点自动计算功能33 20工序编排36 21其它37 22练习题39
1. 操作面板 (编程时所使用的键）
① 画面选择键
在选择画面时按此键。按下此键，菜单变成可供画面选择的菜单（位置、加工
准备信息、程序等画面菜单），通过按菜单键（③）可以显示任意画面。
② 菜单选择键
在更换菜单栏（注1）的显示内容时按此键。
③菜单键
是画面下方的10个键。可分别操作相应的菜单。
④光标键、翻页键
在移动光标时按此键。
⑤数字键
输入0～9、.（小数点）、-（负号）等内容时按此键，所输入的内容会显示在数据
输入区（注2）。
⑥确认键（INPUT键）
将输入区中的数值输入到光标闪动的地方时按此键。
⑦清除键（CLEAR键）
在取消输入区中的数值时按此键。另外，在解除蓝色报警时，也可以按此键。
⑧删除键（CANCEL键）
欲将刚输入的数值删除时按此键。
MAZAK小巨人 EIA初级培训M
高速间 高速间歇钻循环G73
G73 ［Xx Yy］Rr Zz ［Qtz ］［Ptc］ Ff0 ［Dd0 Kk0 Ii0 Jj0(Bb0)］ ］ ］［ ］ ］ r: G01Z向加工开始点 向加工开 向加工 z: 加工开始点 加工开 tz：每次进刀的切削深度 ： tc：停顿时间或主轴旋转的圈数 ： 顿时间或主轴 或主 f0： 进给率 ： 进给率 f1： 倍率后的进给率 ： 倍率后的进给 进给率 f2： 返回速度（固定的） ： 返回速度（固定的） d0：返回距离(抬刀 ：返回距离 抬刀 抬刀) k0：与R点相加减决定 向加工开始点 ： 点相加减决定Z向加工 点相加减决定 向加工开 i0：孔底减速距离 ： j0(b0)：进给减速倍率（％） ：进给减速倍率（％） 减速倍率
举
G02 Xx2 Yy 2 JR/2 Ff
Ｙ 軸
ＣＣＷ
G02Xx2 Yy2 RR/2 Ff G03 Xx1 Yy 1 IR/2 JR/2 Ff G03Xx1 Yy1 RR/2 Ff 整圆(半径指定整圆无效 整圆 半径指定整圆无效) 半径指定整圆无效 G02 IR/2 JR/2 Ff
R
始点Ａ 圆弧中心
坐标系設定G92 設定
程序举 程序举例
Ｙ 軸 Ｇ９２ Ｘ０ Ｙ０ ； Ｇ００ Ｘ Ｘ１ Ｙ Ｙ１ ；
Ｙ１
起点（ 起点（ ０，０ ）
（？，？）
Ｘ１
MSA初级培训
♣ 计算Gage Linearity统计值
• Bias(y) = 0.7367 - 0.13167 Master • Linearity = 0.13167 * 14.1941 = 1.86889 • %Linearity = 倾斜度 *100 = 13.167%
Gage Linearity and Bias Study for 秖 代
▲ Linearity = | 倾斜度 | x Process Variation
Linearity
▲ %Linearity =
X 100
Process Variation
* Process Variation = 6σ
= | 倾斜度 | x 100
%Linearity值如果接近‘0’的话可以判定线性比较好.
7.60
9.10
2
2.50
3.90
5.70
7.70
9.30
3
2.40
4.20
5.90
7.80
9.50
4
2.50
5.00
5.90
7.70
9.30
5
2.70
3.80
6.00
7.80
9.40
6
2.30
3.90
6.10
7.80
9.50
7
2.50
数控加工中心盘式刀库设计
数控加⼯中⼼盘式⼑库设计
摘要
90年代以来，数控加⼯技术得到迅速的普及及发展，⾼速加⼯中⼼作为新时代数控机床的代表，已在机床领域⼴泛使⽤。⾃动换⼑⼑库的发展俨然已超越其为数控加⼯中⼼配套的⾓⾊，在其特有的技术领域中发展出符合机床⾼精度、⾼效率、⾼可靠度及多任务复合等概念的独特产品。⼑库作为加⼯中⼼最重要的部分之⼀，它的发展也直接决定了加⼯中⼼的发展。
本论⽂完成的是盘式⼑库的总体设计、传动设计、结构设计，在确定了整体设计⽅案后，运⽤UG对整个盘式⼑库进⾏了实体建模和运动仿真分析。分析结果显⽰，整个系统⽆⼲涉，且整体运⾏平稳。运⽤ ANSYS 对系统的关键部件进⾏了受⼒和变形分析。结果显⽰：系统关键部件设计合理，变形量在设计范围之内。这种⼑库在数控加⼯中⼼上应⽤⾮常⼴泛，其换⼑过程简单，换⼑时间短，定位精度⾼；总体结构简单、紧凑，动作准确可靠；维护⽅便，成本低。本⼑库传动部分分两级减速，⼀级传动部分采⽤直齿轮减速装置，⼆级传动部分采⽤蜗轮蜗杆减速装置，此种设计⽅案可提⾼输出轴的传动平稳性能，即提⾼⼑盘的运转平稳性。本⼑库满载装⼑24把，采⽤单环排列⽅式排放。
关键词：加⼯中⼼；⼑库；数控加⼯
Abstract
Since the 1990s, CNC machining technology has been rapidly gaining popularity and development. As a new era of high-speed machining center CNC machine tools represent, have been widely used in the field of machine tools. Automatic tool changer magazine seems to have gone beyond the development of CNC machining centers supporting its role in the field of its unique technology developed to meet the machine precision, high efficiency, high reliability and multi-task complex concepts such unique products. Magazine as a processing center one of the most important parts, and its development is also directly determines the machining center.
西格玛培训讲座01DMAI
KPI 具体化 战略 排列
核心
Process 选定
KPI : Key Process Indicator
CTQ 导出
▪经营环境分析 -顾客要求事项 -本社的强弱点 -竞争社分析 ▪经营战略树立
▪KPI 项目选定 ▪Goal 整理 ▪战略与KPI排列
▪核心 Process 选定 ▪ 核心 Process 与 ▪核心 Process 具体化 KPI 排列
Rev 4.0
Step 1 : Project 选定
定 义
•. 选定与经营目标相关的正确的6SIGMA Project
学习 目标
• 能够理解与战略及目标相关的Project选定步骤 • 能够决定依据Project目的的推进方法论
Step 1 : Project 选定
Project 选定
Project 定义
管理 SYSTEM登录
- Sigma Park 登录
Project承认
- CHAMPION 承认 - 承认时检讨事项
输
出
Project 实行计划书
物
工 具
Project选定 Matrix, Project成果基准, Project管理SYSTEM(Sigma Park)
Define- Define 概要 - 6
4 Y’s 确认 5 现水准确认 6 潜在 X’s 发掘
EAM系统培训48页PPT
领劳，料由，各产行须。影上的有电作根对系单中，硫生生带制。作生作要护道所工内作属必取保必工信严单情设制响，机事设据要统。心必化产产机作面产面对，支有作的加于须日等须单息禁位况备作时或电故备油求自进须工服服安胶工回服回回必护属任工设制常非制。中关根，维计间需设设追事事脂换动委行先单务务装带作撤务撤撤须工于务单工备消维作非心闭据有修划在要备备查故故化油产托皮制，中中项机面中项通制单加（）单制制耗修非维统。自计活维更故故报，工验的生生带作再心心目安回心目道作。工包，。造造30材 材 维 修 一 身 划 动 修 换 障 障 告 必 单 结 点 换 产 硫 好 发 执 实 ， 装 撤 实 时 进 回 制 括 必 的 工分料 料 修 领 制 的 的 ， 工 备 须 。 果 位 油 服 化 皮 送 行 施 必 工 施 ， 行 撤 作 项 须 工 单钟、 时 领 料 作 生 进 必 单 件 机 制 ， ， 工 务 时 带 给 。 胶 须 单 工 工 需 支 通 的 目 制 作 。以
台帐管理
操作手册
文档管理
有偿使用管理
移动管理
仪表管理
检测管理
维修管理
分析评价管理
地理位置
系统
资产
大型部件
备件
设备类资产 和大型部件 的资产模型
其他资 产的资 产模型
地理位置 资产
地理位置
系统
资产
TS16949五大工具之一MSA最新版培训教材
样件
试生产
控制计划编号：
零件编号/最新更改等级：
控制计划
生产 主要联系人/电话： 核心小组：
第 页，共 页 日期(编制)： 日期(修订)：
顾客工程批准/日期(如需要)：
零件名称/描述：
供方/工厂批准/日期：
顾客质量批准/日期(如需要)：
供方/工厂：
供方代码： 其它批准/日期(如需要)：
其它批准/日期(如需要)：
11、编制监视和测量装置的测量系统分析（MSA）计划 质量部根据控制计划和/或顾客要求制定监视和测量 装置的“测量系统分析计划”，并确定在控制计划 和/或顾客要求中所用到的监视和测量装置需进行测 量系统分析的方法、内容、预计完成时间、负责部 门/人员、分析频率、进度要求等，经管理者代表核 准后由质量部、生产部和相关部门执行。 ■ 进行测量系统分析（MSA）的工作/和管理人员必 须接受公司内部或外部的相关测量系统分析课程 培训/训练，并经考试合格或获得相关证书，方 可进行测量系统分析（MSA）工作。
测量系统分析
Measurement Systems Analysis （MSA）
一、测量系统分析（MSA）概述
1、测量系统分析（MSA）的概念： 指 Measurement Systems Analysis （测量系统分析）的英文简称。 M ( Measurement ) 测量 S ( Systems ) 系统 A ( Analysis ) 分析
MIQA培训
22
主要内容
QA 新设备
维护程序
维护培训
基础
维护材料的 质量控制
修理及变更
可靠性
审计
测试及检验
23
机械完整与质量保证管理
QA 新设备
维护程序
维护培训
基础
维护材料的 质量控制
修理及变更
可靠性
审计
测试及检验
24
机械完整与质量保证管理
Corporate MI & QA Incidents >75
(Rating system changed at end of 2000)
38
39
机械完整与质量保证管理
与工艺安全相关的关键性设备 压力容器和罐（包括储罐） 管道系统（包括如阀、软管和膨胀波纹管/接头等等的管道部件） 压力释放（即安全阀）及通风系统和装置 联锁，警报器，仪表和传感器 紧急装置，包括停机系统和隔离系统 灭火系统（如消防水管，消防泵，自动喷淋系统，消防栓等等）和 防火隔离系统（如：防火墙，防火门，阻火器等） 电气接地和跨接 紧急报警/通迅系统 监测装置和传感器 泵
30
机械完整与质量保证管理
HHP中的PSM 关键设备需要： QA： QA计划 MI：
维护程序 经过培训的技工 部件的质量控制 （QC） 每个RAGAGEP的检测及监督 每个RAGAGEP的修改及变更 可靠性工程
MICAM工程师培训资料(初级)
MI 组培训资料培训内容
一、Aperture 的核对方法。
二、分孔图。
三、外围图。
四、拼图。
五、MI第一页。
六、MI第二页。
七、流程图&参数控制要求。
八、内层板制作指示。
出MI的两条原则：
１、客户所有资料的内容都必须检查，不能漏。
２、MI上所写的第一项都要有可靠的根据。
培训目标：
三个月内必须能独立发出一份new gerber.
Apertuer 的核对方法。
A、CAD/CAM资料的检查：
每份新资料（New gerber）CAD/CAM房都会打印出一份CAD/CAM资料，MI须核对解压后的每个文件是否都能找到相关资料（如菲林、图纸、纸菲林、打印资料、网络文件）与其对应，若某个文件未找到对应资料，须找CAD/CAM房打印或在网上查。
以上有文件对应的资料为客户原装资料，除此之外，还有一部分资料是CAD/CAM房通过genesis转化客户资料得来的，如Aperture入数，分孔资料（含钻孔菲林、优化钻孔资料等），此类资料没有文件名对应。
B、Aperture的核对：
Aperture:Gerber资料由两部分组成：骨架和Aperture list，骨架只给出图形的整体架构，每一部分图形的大小和形状则由Aperture list中的D-CODE 给出。
Aperture list(即光圈表)由D-CODE组成，D-CODE包含内容有：大小、形状、（圆形R、方形S等）、方向（X、Y方向、角度等）。Aperturer 的形状参见图一～图四。
Aperture list有三种给出方法：全自动入数、半自动入数、手动入数。
MARC培训手册
MARC培训手册
预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制
FEM\\MARC培训手册.doc
MARC
培训手册
目录
1． MARC程序介绍
1．1 MARC程序结构特点
1．2 MARC安装后的有关目录
1．3 MARC程序手册的组成
1．4 MARC的文件系统
1．5 MARC软件运行
1．6 运行MARC所需的Job文件的数据构成2．弹塑性分析
2.1理论概要
2.2选项的使用方法
2.3应力分析的控制
2.3.1 增量步迭代算法
2.3.2 迭代求解控制（CONTROL选项）
3．热传导分析
3.1理论概要
3.2自动步长控制
3.3选项的使用方法
4．热应力分析
4.1理论概要
4.2自动步长控制
4.3选项的使用方法
5．实例分析
5.1弹塑性分析
5.2热传导分析
热传导分析的输入数据与结果
5.3热应力分析
热应力分析的输入数据与结果
附录
Ⅰ有限单元法的基本步骤
Ⅱ单元的使用方法及数值积分
Ⅲ求解器
Ⅳ内存分配和空间需求
Ⅴ重起动与后处理
Ⅵ用TYING实现节点自由度间的线性约束
ⅦSingularity Ratio（奇异比）
1.MARC程序介绍
MARC Analysis Research Corporation（简称MARC）始创于1967年，总部设在美国加州的Palo Alto，是全球第一家非线性有限元软件公司。创始人是美国著名布朗大学应用力学系教授，有限元分析的先驱Pedro Marcel。MARC 公司在创立之初便独具慧眼，瞄准非线性分析这一未来分析发展的必然，致力于非线性有限元技术的研究、非线性有限元软件的开发、销售和售后服务。对于学术研究机构，MARC公司的一贯宗旨是提供高水准的CAE 分析软件及其超强灵活的二次开发环境，支持大学和研究机构完成前沿课题研究。对于广阔的工业领域，MARC软件提供先进的虚拟产品加工过程和运行过程的仿真功能，帮助市场决策者和工程设计人员进行产品优化和设计，解决从简单到复杂的工程应用问题。经过三十余年的不懈努力，MARC 软件得到学术界和工业界的大力推崇和广泛应用，建立了它在全球非线性有限元软件行业的领导者地位。
MAMJ季度培训PPT(ppt文档)
在用后需要一点时间形成透气膜，膜一旦形成，不但防水防汗
长达一整天不脱落，而且质地非常轻薄，透气不堵塞 毛孔；
新品透气性对比实验
1
透气性佳
0
OLAY透气性最出色！
-1
-2
-3
透气性差
-4
B
C
A
1: After
A: Apollo
B: L'oreal
Baseline: 21.516
一整天：SPF30/PA+++，提供10小时以上的保护 不脱落：先进的防水防汗技术，形成透气保护膜
新品防水防汗性能实验演示
使用新品的肌肤
水珠快速滑落
一滴水
未使用新品的肌肤
水珠几乎无移动
使用新品后，如同在肌肤表面形成“透气膜”，防水防汗持久保护；
在单品话述后，可主动邀请顾客做该实验；
薄 -质地像水状一样清薄
百货：重点产品（水，防晒，面霜）+1（面膜，精华/眼霜） 超市：重点产品（洁面，水，防晒）+1（面霜，面膜）
快试用
-能主动邀请，连带试用，边试用边讲解，运用五感
春夏季度培训目标
掌握本季重点产品推荐思路/BC操作重点 掌握新品/升级产品话述/一句话连带
一句话连带: 防晒，春夏季度顾客主需求
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
G94 G04 X_:以时间为计时单位 G95 G04 X_:以主轴转数为计时单位
快速定位G00与直线插补G01
编程格式
G00 Xx Yy Zz
G01 Xx Yy Zz Ff (F: mm/min)
Ｙ 軸
编程举例
G90G17
G00 Xx1 Yy1
G91G01 Xx2
Yy2
X-x2
Yy2
Xx2
原点
Yy2
X-x2 G91G28Z0.
Ｘ１
Ｘ２
Ｙ２ Ｙ２ Ｙ２ Ｙ１
Ｘ軸
圆弧插补G02(顺时针)/G03(逆时针)
编程格式 G02(G03) Xx Yy Ii Jj Ff X, y: 终点坐标 I, j: 圆心坐标(相对于起点的增量值) f: 进给 或 G02(G03) Xx Yy Rr Ff X, y: 终点坐标 r: 圆弧半径(正值:半圆或略弧; 负值:优弧) f: 进给
程序举例
G02 Xx2 Yy 2 JR/2 Ff
Ｙ
G02Xx2 Yy2 RR/2 Ff
軸
G03 Xx1 Yy 1 IR/2 JR/2 Ff
G03Xx1 Yy1 RR/2 Ff
整圆(半径指定整圆无效) G02 IR/2 JR/2 Ff
原点
ＣＣＷ
始点Ａ
Ｘ１ Ｘ２
R
ＣＷ
圆弧中心
Ｒ/２ Ｙ１
始点Ｂ Ｙ２
Ｘ軸
19
02 平面选择Y-Z
*20
06 英制指令
*21
06 公制指令
28
00 返回参考点
*40
07 撤消刀具直径补偿
41
07 左侧刀具直径补偿
42
07 右侧刀具直径补偿
43
08 刀具长度补偿（ ＋ ）
44
08 刀具长度补偿（ － ）
*49
08 撤消刀具长度补偿
*54
12 工件坐标系1选择
55
12 工件坐标系2选择
刀具直径补偿１
外側加工
Ｙ 軸
左补
径補正
右补
左补
加工方向
右补
程序路径 刀具路径
Ｘ軸
刀具直径补偿 ２
编程格式
刀具直径左补偿 G41X_ Y_ D_ 刀具直径右补偿 G42X_ Y_ D_ 取消刀具直径补偿 G40 或 Ｇ41（Ｇ42）Ｄ00
内側加工
Ｙ 軸
径補正
右补 左补
左补
右补
加工方向
Ｘ軸
编程举例 Ｇ９１Ｇ４１Ｇ００Ｘ３０．Ｙ２０．Ｄ１０；
*90
03 绝对值输入
*91
03 增量值输入
92
00 坐标系设定
*94
05 每分进给
95
05 每转进给
*98
10 在固定循环中，返回初始点水平面
99
10 在固定循环中，返回 R 点水平面
星号表示在初始状态下可能是或自动选择此代码。
加工中心坐标轴
Ｚ
Ｙ
＋Ｚ
Ｘ
＋Ｘ
＋Ｙ
平面选择G17/G18/G19
Ｇ１９
主轴端面
程序举例
G91 G28 Z0. G21 G17 G54 G90 G94 G80 G49 G40 T01 T00 M06 G54 G00 X66. Y-50. G43 Z50. H1 S500 M3 G00 Z2. M50 G01 Z-2. F100 G90G41 G01 X-50. D1 F200 Y50. X50. Y-50. Z2. G40 G90 G0 Z100. M05 M09 G91 G28 Z0. T0T0M6 M30
Ｙ１
Ｘ１
Ｘ軸
返回参考点G28
程序举例
Ｇ28 Ｘ0 Ｙ0 Z0
相当于
Ｙ
G00Xx1 Yy1 Zz1
軸
G00X0 Y0 Z0
（ x1，y1 ，z1 ）
参考点(0,0,0)
Ｘ軸
公英制选择
G20:选择英制 G21:选择公制
工件坐标系
G54 ~ G59
非同步/同步进给
G94:每分进给(mm/min) G95:每转进给(mm/rev)
百度文库
G-代码 组
功能
56
12 工件坐标系3选择
57
12 工件坐标系4选择
58
12 工件坐标系5选择
59
12 工件坐标系6选择
73
09 固定循环（高速间歇钻）
76
09 固定循环（镗）
79
09 固定循环（镗）
*80
09 撤消固定循环
81
09 固定循环（钻）
83
09 固定循环（间歇钻）
84
09 固定循环（攻丝）
换刀指令
T01T00M06 或 T01M06 (R2100第D位和E位设定为1;R2101第A位设定为 1;NC断电重启.)
G代码功能表(部分)
G-代码 组
功能
*00
01 定位
*01
01 直线插补
02
01 圆弧插补CW
03
01 圆弧插补CCW
04
暂停
17
02 平面选择X-Y
18
02 平面选择Z-X
加工中心 ＥＩＡ／ＩＳＯ初级培训
M代码功能表
M-代码
功能
0
程序停止
1
选择停止
2
程序结束（ EIA/ISO ）
3
主轴正向旋转
4
主轴反向旋转
5
主轴停止
6
刀具交换（ EIA/ISO ）
8
液体冷却
M-代码
9 19 30 35 50 51 98 99
功能
停止所有冷却和压缩空气 主轴定向 程序结束返回程序头 ( EIA/ISO ） 刀具破损检测 气吹 主轴内冷却 调用子程序（ EIA/ISO ） 结束子程序（ EIA/ISO ）
Ｙ 軸
100
原点
Ｘ軸
100
固定循环
编程格式
G X _Y _Z_Q _R _P _D _K _I_J(B )_E _H _F_L_
钻 孔 数 据
重 复 次 数
孔 位 置 数 据 (用 增 量 值 或 绝 对 值 设 定 孔 位 置 )
钻 孔 方 式 （ 相 应 G 代 码 ）
－钻孔数据 Z………用增量值设从R点到孔底的距离，或者用绝对值设孔底位置。 Q………用增量值设这个地址代码（所选钻孔方式不同，这个地址代码有不同的应用）。 R………用增量值设从加工起始点到R点的距离，或者用绝对值设R点位置。 P………对于在孔底的停顿，设需要的时间或主轴旋转的圈数。 D………用增量值设这个地址代码（所选钻孔方式的不同，这个地址代码有不同的应用）。 K………用增量值设这个地址代码（所选钻孔方式的不同，这个地址代码有不同的应用）。 I………在用G73,G82或G83代码钻孔的切削动作期间，对要减速的刀具设进给倍率的范围。 J(B)………对G74或 G84，设停顿数据输出的时间；对G75,G76或 G87,设M3,M4输出的时间；或对G73,G82或G83，在上 一次切削动作期间设减速的进给倍率比率。 E………设切削进给率（对G77， G79和G85）.。 H………选择同步/非同步攻丝循环，并设在同步攻丝循环期间的返回速度倍率。 F………设切削进给率。 －重复次数(L) 如果没有给L设数据，那么将把它看作是1。 如果把L设为0,那么不能进行钻孔；仅仅将钻孔数据存入存储器。
左补、右补
補正番号
Ｙ
軸
Ｘ６
Ｘ５
Ｘ４
Ｘ３
Ｙ３ Ｙ４
Ｙ２
原点
Ｘ１
Ｘ２
返回原点時、取消补偿：Ｇ４０
Ｙ１
Ｘ軸
刀具长度补偿
编程格式 刀具长度正补偿 G43 Z_ H_ 刀具长度负补偿 G44 Z_ H_ 取消刀具长度补偿 G49 或 Ｇ43（Ｇ44）H00
编程举例 G43H1 G1X-100.F1000 Z50
Ｙ－Ｚ Ｚ 軸
Ｚ－Ｘ
Ｇ１８
Ｇ１７ X軸
绝对值输入G90与增量值坐标G91
Ｙ
Ａ点 → Ｂ点移动 增量值： ｘ１，ｙ１ ：Ｇ９１
軸
絶対値 ：Ｘ２，Ｙ２ ：Ｇ９０
Ｂ点
Ａ点 原点
ｙ１
Ｙ２ Ｙ１
Ｘ軸
Ｘ１
ｘ１
Ｘ２
坐标系設定G92
Ｙ 軸
起点（ ０，０ ）
（？，？）
程序举例
Ｇ９２ Ｘ０ Ｙ０ ；
Ｇ００ Ｘ Ｘ１ Ｙ Ｙ１ ；
