电流互感器二次接线引起变压器保护误动作的分析及对策
误接线引起变压器差动保护误动作原因查找分析
ｗ ２ 器 进行 了复 试 检查 。
３ ６５ ３ ） ２ ５ ５ ．１ ×（ ＋６ ＝３ ．３
ｗ 和 ｗ 基 本 上是平 衡 的 ， 过验 算 是可行 的 ， 照继 电器 保护 、 ！ 经 按 检验 、 调试 、 定 方 法 ， 继 电 整 对
误 。请 看接 线 图 ， 图 １ 如 所示 。
根 据保 护整 定值 ， 将差 动 继 电器 的 （ ） 子 线一 次 的 Ａ １ 、 ４ １ Ｃ ｌ从 ３号 端 子 改 接 到 （ ） ３端 ４ １ Ｂ １ 、Ａｌ ９ 号端 子 上 ， 这样 才 把 平衡 绕组 ｗ 和差 动绕 组 ｗ ， ｃ合在 一起 ，２＋６ 与定 值 相符 ， 正 确 。请 看 正 确 （ ） 为
差动绕组和平衡绕组面板 插孑 上所标 匝数与实际匝数相符合 ， Ｌ 短路绕组抽头 匝数 与“ 技术数
据” 中所 列 匝数相 符 。执 行元 件 动作 电压 １５ 动作 电流 ２０ ．Ｖ， ２ｍＡ一２０ ３ｍＡ， 回系数 ０ ７ 返 ．０—０ ８ ， ．５ 起 始 动作 安 匝 （０ ）都 在正 常范 围之 内 ， 整定 方案 的要 求进 行 整定 后 ， 电测 出在整 定 位 置下 ６ ±４ ， 按 通
行 全 面 复试 。
设 备 参 数 ： 台主 变 压 器 Ｓ Ｆ 一１０ ０ ６ ３ 额 定 电流 １ ０ １ ６ Ａ； 定 电压 ６ ｋ ６ ３ Ｖ； 两 Ｚ Ｌ ６０ ／ ．； Ｊ ４ Ａ／ ４ ６ 额 ６ Ｖ／ ． ｋ 阻抗 ８ ； 别 Ｙ／ ％ 组 △一１ ； １ 差动 继 电器 Ｄ Ｄ一２ Ｃ Ａ型 ； 差动保 护 定值 ： ．Ａ， ＝２匝 ， ２ ７ ５ ｗ１ ｗ ＝３匝 ， ３ ｗ ＝
电流互感器二次侧回路相间短路对线路差动保护的影响及对策

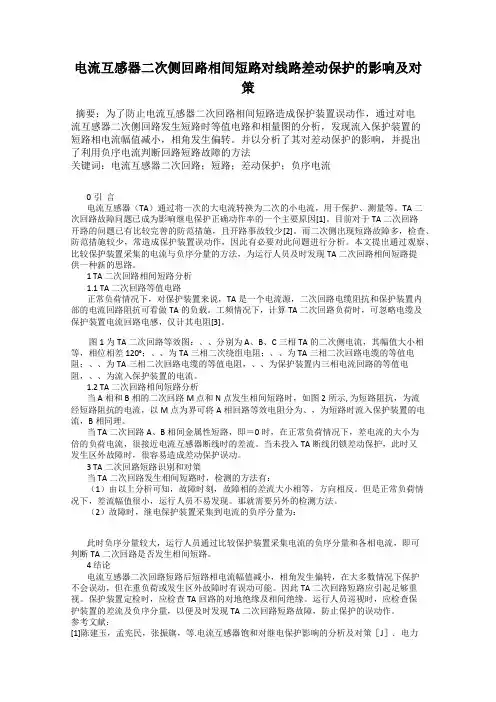

电流互感器二次侧回路相间短路对线路差动保护的影响及对策摘要：为了防止电流互感器二次回路相间短路造成保护装置误动作，通过对电流互感器二次侧回路发生短路时等值电路和相量图的分析，发现流入保护装置的短路相电流幅值减小，相角发生偏转。
并以分析了其对差动保护的影响，并提出了利用负序电流判断回路短路故障的方法关键词：电流互感器二次回路；短路；差动保护；负序电流0引言电流互感器（TA）通过将一次的大电流转换为二次的小电流，用于保护、测量等。
TA二次回路故障问题已成为影响继电保护正确动作率的一个主要原因[1]。
目前对于TA二次回路开路的问题已有比较完善的防范措施，且开路事故较少[2]。
而二次侧出现短路故障多，检查、防范措施较少，常造成保护装置误动作，因此有必要对此问题进行分析。
本文提出通过观察、比较保护装置采集的电流与负序分量的方法，为运行人员及时发现TA二次回路相间短路提供一种新的思路。
1 TA 二次回路相间短路分析1.1 TA二次回路等值电路正常负荷情况下，对保护装置来说，TA是一个电流源，二次回路电缆阻抗和保护装置内部的电流回路阻抗可看做TA的负载。
工频情况下，计算TA二次回路负荷时，可忽略电缆及保护装置电流回路电感，仅计其电阻[3]。
图1 为TA二次回路等效图：、、分别为 A、B、C三相TA的二次侧电流，其幅值大小相等，相位相差120°；、、为TA三相二次绕组电阻；、、为TA三相二次回路电缆的等值电阻；、、为TA三相二次回路电缆的等值电阻，、、为保护装置内三相电流回路的等值电阻，、、为流入保护装置的电流。
1.2 TA二次回路相间短路分析当A相和B相的二次回路M 点和 N 点发生相间短路时，如图2所示, 为短路阻抗，为流经短路阻抗的电流，以M点为界可将A相回路等效电阻分为、，为短路时流入保护装置的电流，B相同理。
当TA二次回路A、B相间金属性短路，即＝0时，在正常负荷情况下，差电流的大小为倍的负荷电流，很接近电流互感器断线时的差流。
电流二次回路两点接地引起继电保护误动分析与防范措施

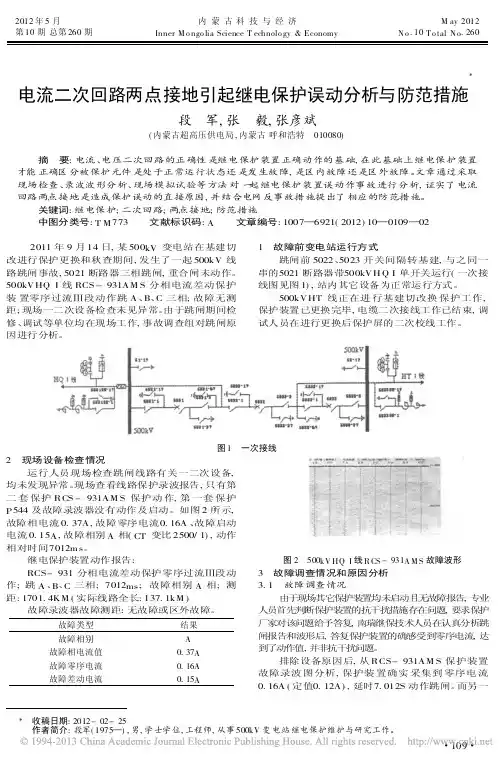

2012年5月内蒙古科技与经济M ay 2012 第10期总第260期Inner M o ngo lia Science T echnolo gy &Economy N o .10T o tal N o .260电流二次回路两点接地引起继电保护误动分析与防范措施段 军,张 毅,张彦斌(内蒙古超高压供电局,内蒙古呼和浩特 010080) 摘 要:电流、电压二次回路的正确性是继电保护装置正确动作的基础,在此基础上继电保护装置才能正确区分被保护元件是处于正常运行状态还是发生故障,是区内故障还是区外故障。
文章通过采取现场检查、录波波形分析、现场模拟试验等方法对一起继电保护装置误动作事故进行分析,证实了电流回路两点接地是造成保护误动的直接原因,并结合电网反事故措施提出了相应的防范措施。
关键词:继电保护;二次回路;两点接地;防范措施 中图分类号:T M 773 文献标识码:A 文章编号:1007—6921(2012)10—0109—02 2011年9月14日,某500kV 变电站在基建切改进行保护更换和秋查期间,发生了一起500kV 线路跳闸事故,5021断路器三相跳闸,重合闸未动作。
500kVHQ I 线RCS -931AM S 分相电流差动保护装置零序过流Ⅲ段动作跳A 、B 、C 三相;故障无测距;现场一二次设备检查未见异常。
由于跳闸期间检修、调试等单位均在现场工作,事故调查组对跳闸原因进行分析。
1 故障前变电站运行方式跳闸前5022、5023开关间隔转基建,与之同一串的5021断路器带500kVH Q I 单开关运行(一次接线图见图1),站内其它设备为正常运行方式。
500kVHT 线正在进行基建切改换保护工作,保护装置已更换完毕,电缆二次接线工作已结束,调试人员在进行更换后保护屏的二次校线工作。
图1 一次接线2 现场设备检查情况运行人员现场检查跳闸线路有关一二次设备,均未发现异常。
现场查看线路保护录波报告,只有第二套保护RCS -931AM S 保护动作,第一套保护P 544及故障录波器没有动作及启动。
电力变压器差保护误动的原因及处理方法

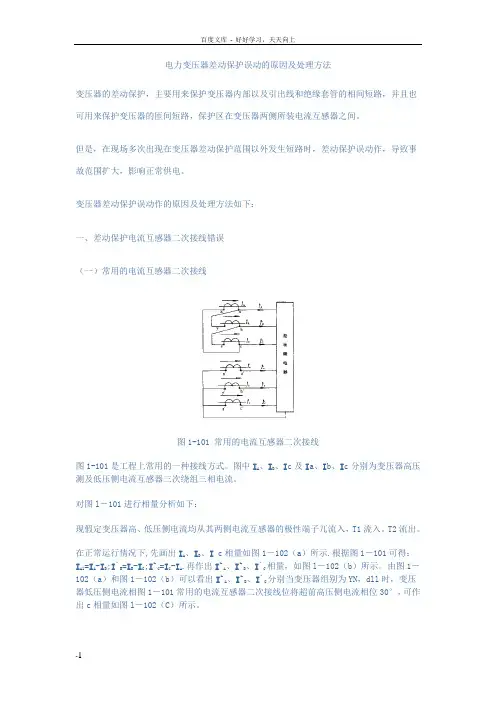

电力变压器差动保护误动的原因及处理方法变压器的差动保护，主要用来保护变压器内部以及引出线和绝缘套管的相间短路，并且也可用来保护变压器的匝间短路，保护区在变压器两侧所装电流互感器之间。
但是，在现场多次出现在变压器差动保护范围以外发生短路时，差动保护误动作，导致事故范围扩大，影响正常供电。
变压器差动保护误动作的原因及处理方法如下：一、差动保护电流互感器二次接线错误（一）常用的电流互感器二次接线图1-101 常用的电流互感器二次接线图1-101是工程上常用的一种接线方式。
图中I A、I B、I c及I a、I b、I c分别为变压器高压测及低压侧电流互感器三次绕组三相电流。
对图l－101进行相量分析如下：现假定变压器高、低压侧电流均从其两侧电流互感器的极性端子兀流入，T1流入。
T2流出。
在正常运行情况下,先画出I A、I B、I c相量如图1－102（a）所示.根据图1－101可得：I A1=I A-I B;I`B=I B-I C;I`C=I C-I A.再作出I`A、I`B、I`C相量，如图l－102（b）所示。
由图1－102（a）和图1－102（b）可以看出I`A、I`B、I`C分别当变压器组别为YN，dll时，变压器低压侧电流相图1－101常用的电流互感器二次接线位将超前高压侧电流相位30°，可作出c相量如图l－102（C）所示。
由图1-101可知，I a= I a`、I b= I b`、I c= I C `,故图 l－102（C）同样也适用于 I a`、I b`和I C `。
在上面的分析中，是假定一次电流均从变压器两侧电流互感器的T1流人、T2流出。
如果变压器高压侧电流互感器的一次电流是从T1流入、T2流出，而低压侧电流互感器一次电流从T2流入、T1流出。
那么图1－101中的I a（I a`）、I b(I`b）、I c（I `c）将与图l－102（c）中的相应相量反相。
如图1－－102（d）所示。
浅析电流互感器对变压器差动保护的影响
浅析电流互感器对变压器差动保护的影响摘要：在生产实践中，由于电流互感器极性错误或接线不正确等造成保护装置误动和拒动，由此而引起的停电事故时有发生且故障多发生在主变压器差动保护。
本文简要分析了电流互感器对变压器差动保护正确可靠动作的影响，并提出了相应的解决措施。
关键词：电流互感器差动保护影响解决措施1 概述电流互感器是电力系统重要的电气设备,它承担着高、低压系统之间的隔离及高压量向低压量转换的职能。
其接线的正确与否，对系统的保护、测量、监控等设备的正常工作有极其重要的意义。
因此，正确判断电流互感器的极性及二次接线的正确性是非常重要的。
2 变压器差动保护基本概念2.1 保护范围变压器差动保护的范围是构成变压器差动保护的电流互感器之间的电气设备、以及连接这些设备的导线。
2.2 接线变压器常采用yn/△-11接线。
此时变压器两侧的电流相位差为30°，因此两侧电流互感器次级电流虽然大小相等（当选用适当变比的互感器时），但相位不同，故仍会有差流流入继电器。
为消除此种不平衡电流，须将变压器一次星形侧的电流互感器接成三角形，而将变压器二次三角侧的电流互感器接成星形，以校正变压器二次电流的相位差。
3 电流互感器对差动保护的影响分析3.1 电流互感器极性接反对变压器差动保护的影响铁芯在同一磁通作用下，一次线圈和二次线圈将感应出电动势，其中两个同时达到高电位的一端或同时为低电位的那一端都称为同极性端。
当任何一侧(或两侧)的一相、二相或三相的电流互感器极性颠倒接反，会使其中一侧(或二侧)的电流相量反相，在正常运行条件下，即形成所谓“和接线”（即两侧电流不是相差180°，而两侧对应的电流同相位），导致在执行元件上产生很大的差压，从而在正常运行及外部穿越性故障时，差动保护均引起误动。
3.2 电流互感器接线组别错误对变压器差动保护的影响电流互感器接线组别错误时在过负荷及穿越性故障会使差动继电器误动作。
主变压器联结组别一般为yn/△-11，若高压侧接成逆相序，则变为yn/△-1。
500kV电流互感器二次回路接线错误分析及对策

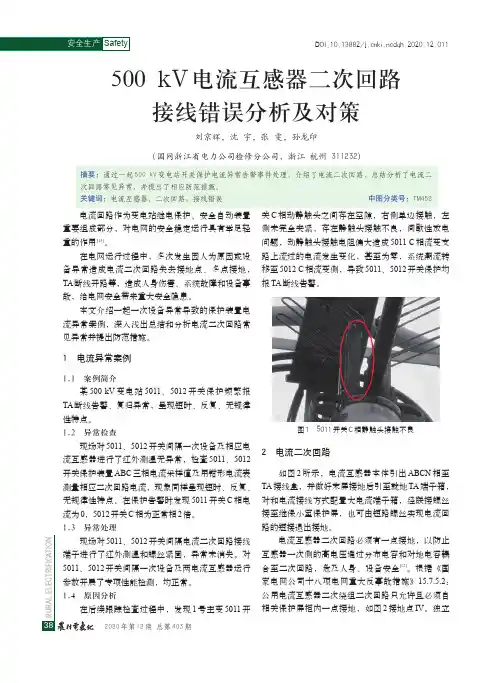

2020年第12期总第403期500kV 电流互感器二次回路接线错误分析及对策刘京辉，沈宇，张雯，孙龙印（国网浙江省电力公司检修分公司，浙江杭州311232)电流回路作为变电站继电保护、安全自动装置重要组成部分，对电网的安全稳定运行具有举足轻重的作用[13]。
在电网运行过程中，多次发生因人为原因或设备异常造成电流二次回路失去接地点、多点接地，TA 断线开路等，造成人身伤害、系统故障和设备事故，给电网安全带来重大安全隐患。
本文介绍一起一次设备异常导致的保护装置电流异常案例，深入浅出总结和分析电流二次回路常见异常并提出防范措施。
1电流异常案例1.1案例简介某500kV 变电站5011、5012开关保护频繁报TA 断线告警、复归异常，呈现短时、反复、无规律性特点。
1.2异常检查现场对5011、5012开关间隔一次设备及相应电流互感器进行了红外测温无异常，检查5011、5012开关保护装置ABC 三相电流采样值及用钳形电流表测量相应二次回路电流，现象同样呈现短时、反复、无规律性特点。
在保护告警时发现5011开关C 相电流为0，5012开关C 相为正常相2倍。
1.3异常处理现场对5011、5012开关间隔电流二次回路接线端子进行了红外测温和螺丝紧固，异常未消失。
对5011、5012开关间隔一次设备及两电流互感器运行参数开展了专项性能检测，均正常。
1.4原因分析在后续跟踪检查过程中，发现1号主变5011开关C 相动静触头之间存在空隙，右侧单边接触，左侧未完全夹紧，存在静触头接触不良，间歇性放电问题，动静触头接触电阻偏大造成5011C 相流变支路上流过的电流发生变化，甚至为零，系统潮流转移至5012C 相流变侧，导致5011、5012开关保护均报TA断线告警。
图15011开关C 相静触头接触不良2电流二次回路如图2所示，电流互感器本体引出ABCN 相至TA 接线盒，并做好末屏接地后引至就地TA 端子箱，对和电流接线方式配置大电流端子箱，经联接螺丝接至继保小室保护屏，也可由短路螺丝实现电流回路的短接退出接地。
电流二次回路两点接地引起母差保护误动事故分析及预防措施
技术与应用2017年第4期143电流二次回路两点接地引起母差保护误动事故分析及预防措施翟保豫 马 涛 李开鑫（国网新疆电力公司电力科学研究院，乌鲁木齐 830011）摘要 电力系统中，为了防止电流互感器二次回路过电压，二次回路必须一点接地，但是由于二次回路绝缘破坏、安装工艺存在缺陷或者其他人为原因造成互感器二次回路多点接地，引起继电保护装置误报警甚至误动作造成停电事故，本文结合一例电流互感器二次回路两点接地引起的母线差动保护误动的事故，分析事故原因，提出了针对电流互感器两点接地的防范措施。
关键词：二次回路；两点接地；保护误动；预防措施Fault Analysis and Prevention Measures of Busbar Differential Protection Malfunction Caused by Two Grounding Points onSecondary Circuit of Current TransformerZhai Baoyu Ma Tao Li Kaixin(State Grid Xinjiang Electric Power Research Institute, Urumqi 830011)Abstract In the power system, in order to prevent the secondary circuit of the current transformer from over-voltage, the secondary circuit must be grounded at one point. However, due to the secondary circuit insulation failure, the installation process is defective or other man-made causes the secondary circuit multi-point grounding, will cause relay protection Device false alarm or even relay protection malfunction accident. In this paper, a case of busbar differential protection malfunction caused by two grounding points on secondary circuit of Current transformer, analysis of the cause of the accident, put forward two-point grounding for the current transformer preventive measures.Keywords ：secondary circuit; two-point grounding; protection malfunction; preventive measures电流互感器为了防止将高压引入二次回路，二次回路必须安全接地；同时电流互感器的二次回路应有且只能有一个接地点，有几组电流互感器绕组组合且有电路直接联系的回路，电流互感器二次回路应在和电流处一点接地，这是因为变电站的接地网并非理想的等电位面，电流互感器二次回路不同的接地点会出现电位差，有时电流回路会出现不应该有的分流，引起保护装置报警，也可能会引入一个很大的额外电流，造成继电保护误动作。
防止电流互感器二次回路开路的反事故措施
防止电流互感器二次回路开路的反事故措施发电企业因电流互感器二次回路N线开路导致区外故障保护误动作事故，原因是电流互感器二次回路验收及定检方法存在不足。
为防止电流二次回路开路，提高继电保护及安全自动装置运行可靠性，应采取如下反措。
一、电流互感器二次回路验收要求新安装或更改后的电流二次回路验收应严格执行GB/T 50976-2014 《继电保护及二次回路安装及验收规范》及DL／T 995-2016 《继电保护和电网安全自动装置检验规程》交流电流回路验收要求。
重点检查：（一）检查电流互感器二次绕组的用途、接线方式、级别、容量、实际使用变比、极性、接地点位置，测量各二次绕组直流电阻。
检查方法：核查设备铭牌、图纸、试验报告等，并与实际接线进行核对；使用万用表分别检查并记录二次绕组内阻、负载直流电阻及接地电阻，三相直流电阻应平衡，接地电阻应小于0.5Ω；结合绝缘检查进行电流回路一点接地检查：断开电流互感器二次回路接地点，检查全回路对地绝缘，若绝缘合格可判断仅有一个接地点。
（二）新安装或更改后的电流二次回路应结合发电机短路试验或利用专用升流仪器完成一次升流检查。
升流试验范围应包括所有保护用电流互感器。
通过一次升流试验检查电流互感器的变比、电流回路接线的完整性和正确性、电流回路相别标示的正确性。
一次升流试验应包括单相升流试验，以检查零序电流回路的完整性和正确性。
（三）如现场条件限制无法进行一次升流试验，则应用二次通流试验代替。
在电流互感器接线盒或就地端子箱，逐相通入二次电流，检验接入保护的二次绕组连接组别的正确性。
二、电流互感器二次回路定检要求电流二次回路定检应严格执行DL／T 995-2016 《继电保护和电网安全自动装置检验规程》交流电流回路定检要求。
重点要求如下：（一）定检时应重点检查电流二次回路的完整性和正确性。
定检结束前，在端子箱或保护装置端子排处分别检查并记录每相电流回路的CT内阻及二次负载。
电流二次回路接线恢复完整后，检查每相回路接地电阻。
电流互感器二次回路两点接地导致的保护误动
电流互感器二次回路两点接地导致的保护误动摘要：梅州供电局220kV畲江站发生了一起110kV线路保护装置误动的事故，经过一系列的排查，发现是电流互感器二次回路两点接地，再加上相邻变电站发生了接地故障，出现了地电位差，又存在阻抗，因此回路中出现了额外的电流，引起了110kV畲南甲线保护装置的误动。
本文介绍了该起事故原因排查的全程。
关键词：电流互感器；两点接地；保护误动前言如果同一电流回路存在两个或多个接地点的时候，就可能会出现部分电流经大地分流；或者因地电位差的影响，回路中出现额外的电流；又或者会加剧电流互感器的负载，导致电流互感器误差增大甚至饱和等等。
而上述这些情况可能会造成保护误动或拒动。
本文介绍了一起由于电流互感器二次回路两点接地导致的保护误动的情况，并介绍了介绍了该起事故原因排查的全过程。
1现场介绍事故前的运行方式：110kV畲南甲线1276开关在合位，运行在110kV 1M母线。
110kV畲南乙线1277出线运行在110kV 2M母线，110kV母联1012开关在合位。
110kV畲南甲线1276、110kV畲南乙线1277对侧开关均在分位，线路充电运行。
2017年2月16日20时51分46秒470毫秒，220kV畲江站110kV畲南甲线1276保护动作出口跳开1276开关，20时51分47秒393毫秒，110kV畲南甲线1276保护再次动作。
事件造成原充电运行的110kV畲南甲线1276失压。
2故障排查变电运行人员现场检查保护动作情况如下：2017年2月16日20时51分46秒470毫秒，110kV畲南甲线1276电流差动保护动作（定值为：差动电流低值0.1A，延时0.0S、差动电流高值0.2A，延时0.0S），三相开关跳开。
检查保护装置发现是A相故障，故障电流约264A。
重合闸未动作（定值为：重合闸时间1S）。
20时51分47秒393毫秒，110kV畲南甲线1276电流差动保护再次动作，检查保护装置发现是A相故障，故障电流约264A。
电流互感器二次回路两点接地导致主变跳闸事故分析及防范措施
电流互感器二次回路两点接地导致主变跳闸事故分析及防范措施摘要：电流互感器二次回路有且只有一个接地点，当发生两点接地时，会引起保护装置告警或误动，影响电网设备正常运行。
本文针对某750千伏变电站主变保护因电流回路两点接地而误动作的案例，分析了故障波形和事故发生的原因，并提出了预防和整改措施。
关键词：电流回路；两点接地；变压器跳闸；防范措施1 设备运行方式站内有两台容量为1500MVA的自耦变压器，其接线方式为Yd11。
2号主变高压侧通过7532、7530断路器接入750千伏3/2接线系统；中压侧2202断路器运行于220千伏Ⅱ母；低压侧6602断路器运行于66千伏Ⅱ母。
750千伏2号主变保护采用双套配置，其中A套保护装置为北京四方公司生产的CSC326CE主变保护装置，B套保护装置为南瑞继保公司生产的PCS978GCD主变保护装置。
两套保护均配置有差动保护和后备保护。
2 事故原因查找及处理过程某日04时36分57秒，站内后台监控机频发“2号主变保护B屏PCS978装置异常”“2号主变保护B屏PCS978分差差流异常”动作、复归信号。
驻站人员检查发现主变B套保护中压侧电流A相0.02A、B相0.05A、C相0.05A，零序电流0.05A。
不久，监控后台报“2号主变保护B屏PCS978中压侧CT异常”，就地测量中压侧零序电流达到0.06A左右，较之前有所增大。
05时46分左右，监控后台报“2号主变保护B屏PCS978总启动”“2号主变B套保护中压侧零序过流II段动作”，主变三侧断路器ABC三相跳闸。
事故发生后，专业人员立即开展调查分析。
对于主变保护范围内的一次、二次设备进行检查。
2.1一次设备检查现场查看7532、7530、2202、6602断路器机械分合指示均处于分位，2号主变各侧电流互感器无异味，瓷套无破损、裂纹及放电痕迹，主变油位、油色正常，无渗漏油、无过热等现象，主变中压侧电压互感器外观正常，可基本排除一次设备故障的情况。
电流互感器二次故障的原因与处理探讨
电流互感器二次故障的原因与处理探讨电流互感器作为电力系统中最基本的电流采集器件，能够轻松完成大电流到小电流的转换，与继电器一起使用，可以保障电力系统的运行，是电力系统检测和保护的基础，是保障电力系统正常运行的重要组成部分。
但是电流互感器一旦在运行过程中发生故障，会导致电压发生变化，从而增加电力计量的管理难度。
因此找到电流互感器二次故障原因显得极其重要。
基于此，本文针对电流互感器二次故障的原因与处理展开探讨。
标签：电流互感器;二次故障;处理方法1、电流互感器的工作原理电流互感器与变压器的工作原理极其相似，不一样的地方就是电流互感器原边绕组串联在被测电路中，并且匝数比较少;而副边绕组接继电器、电流线圈、电流表等低阻抗负载，低阻抗负载产生的负荷电流极小，相当于短路。
其中被测线路的负载决定了原边和副边的电流大小，而与电流互感器副边负载是没有关系的。
电流互感器不能出现副边开路情况，更不能在其工作进行时没有经过旁路就对电流表和继电器等设施进行拆除。
2、电流互感器使用注意事项第一，电流互感器的铁芯与二次绕组K2（S2）端需要与地进行可靠性的连接。
这样做主要是在实验过程中发生绝缘损伤漏电时，有效规避实验工作者和实验所使用的设施受到意外事故伤害。
第二，在一次绕组中有电流时，如果突然性的把二次回路断掉，就会导致互感器的铁芯过度磁化，进而导致铁芯出现发热的情况，甚至能把绕组烧坏;另外，二次回路能够感应出更高的電动势甚至可能到达几百伏，可能会给工作人员带来危险或导致互感器的匝间击穿造成短路。
所以，在实际接线中，必须采用以下几项保护行为。
①电流互感器的二次电路中不应安装熔断器。
②一个开关与电流表并行连接，使用电流表读数时打开开关，必要时关闭开关，在测量交流电动机电流时，设置此开关的另一个主要用途是在电动机启动时，关闭开关，使大部分较大的启动电流通过开关，从而防止电流表通过较大的电流损坏，称为“密封表开关”或“密封辅助开关”。
电流互感器二次开路的原因分析与查找处理
电流互感器二次开路的原因分析与查找处理电流互感器倘若二次发生开路，一次电流将全部用于励磁，使铁芯严重饱和。
交变的磁通在二次线圈上将感应出很高的电压，其峰值可达几千伏甚至上万伏，这么高的电压作用于二次线圈及二次回路上，将严重威胁人身安全和设备安全，甚至线圈绝缘因过热而烧坏，保护可能因无电流而不能反映故障，对于差动保护和零序电流保护则可能因开路时产生不平衡电流而误动作。
所以电流互感器在运行中二次回路严禁开路。
那么产生电流互感器二次开路的原因通常有哪些呢？(1) 由于交流电流回路中的接线端子的结构和质量上存在缺陷，在运行中发生接触不良，造成开路。
(2) 由于电流回路中接线时，将紧固螺丝压在标示回路编号的套管上，致使电流回路开路。
(3) 工作人员工作中的失误，忘记将工作中断开的电流回路恢复导通造成开路。
(4) 二次线接线虚接，由于回路中电流很大时发热烧断或由于氧化作用造成断线，从而开路。
(5) 室外端子箱、接线盒受潮，端子螺丝和垫片锈蚀过重，造成开路。
当电流互感器二次发生开路时，常常伴随一些现象的发生：(1) 回路仪表指示异常降低或为零。
如用于测量表计的电流回路开路，会使三相电流表指示不一致，功率表指示减小，计量表计不转或转速变慢。
如果表计指示时有时无，有可能处于半开路状态(接触不良)。
运行人员遇到此现象时可将有关的表计相互对照比较认真分析。
确定有无问题。
(2) 认真听电流互感器本体有无噪声、振动等不均匀的声音，这种现象在负荷小时不太明显。
当发生开路时，因磁通密度的增加和磁通的非正弦性，硅钢片振动力加大，将产生较大的噪声。
(3) 利用示温变色蜡片或红外线测温仪监测电流互感器本体有无严重发热，有无异味变色冒烟、喷油等，此现象在负荷小时不太明显。
开路时，由于磁饱和的严重，铁芯过热，外壳温度升高，内部绝缘受热有异味，严重时冒烟烧坏。
(4) 检查电流互感器二次回路端子、元件线头等有无放电、打火现象。
此现象可在二次回路维护和巡检中发现，开路时由于电流互感器二次产生高电压，可能使互感器二次接线柱、二次回路元件接头、接线端子等处放电打火，严重时使绝缘击穿。
CT二次回路引起的变压器差动保护误动作原因分析及对策
Iop=1.3IN
式中，Iop为动作电流；IN为主变二次额定电流。
（2）差动保护动作电流要躲过最大不平衡电流。
Iop=Krel（K1Δ量i+ΔU+Δ量）Ik，max
式中，Krel为可靠系数；K1为同型系数；△量i为电流互感器最大相对误差，取0.1；ΔU为由于调压引起的相对误差；Δ量为变比不能完全补偿的相对误差；Ik，max为最大短路电流。保护装置的差动保护动作电流一般是按变压器额定电流的20%~50%整定的。
2.3 CT二次回路接线错误
要想使变压器在正常运行或在变压器外部故障时，差动保护不发生误动，就要设法调整CT二次回路接线，使变压器的电源侧和负荷侧的CT二次线电流相位相差180°，这样就可以使差动回路流过的不平衡电流接近于零；而在保护区内故障时，变压器的电源侧和负荷侧的CT二次线电流相位相同，流入差动回路中的电流为两侧电流之和不再为零，保护将会可靠动作，将故障切除。
１变压器差动保护动作电流的整定
目前变电站中变压器差动保护动作电流计算时一般会考虑以下几个方面：一是应躲过当变压器空投及外部故障后电压恢复时的变压器励磁涌流的影响；二是应躲过变压器外部故障时在变压器保护中所引起的最大不平衡电流。差动电流整定时按照以下２条原则进行：
电流二次回路两点接地引起继电保护误动分析与防范措施 陈轶阳
电流二次回路两点接地引起继电保护误动分析与防范措施陈轶阳发表时间：2019-07-08T15:41:28.650Z 来源：《电力设备》2019年第6期作者：陈轶阳[导读] 摘要：传统的继电保护由于经济和技术的结合，不能覆盖整个电力结构，所以在CT电网的设计和建设中采用电流互感器的配置。
（国网江西省电力有限公司玉山县供电分公司江西上饶 334700）摘要：传统的继电保护由于经济和技术的结合，不能覆盖整个电力结构，所以在CT电网的设计和建设中采用电流互感器的配置。
母线保护不能消除断路器和电流表之间的故障。
同样，由于故障所涉及的时间延迟，断路器故障保护不能快速隔离故障。
继电保护作为一种补充性的保护形式，可以快速隔离故障，避免影响电网系统的运行。
电流二次回路两点接地引起继电保护误动作将造成很大的威胁。
当断路器主极与辅助触点延时不匹配时，必须在运行过程中调整其位置。
关键词：电流；二次回路；两点接地；继电保护；误动；防范继电保护装置正确动作的基础就是电流、电压二次回路的正确性，在电流、电压二次回路正确的基础上继电保护装置才能够对被保护元件的正常与否进行正确的区别。
一、误动分析在继电保护误动原因：非线性负载，电源变压器和互感器产生的谐波。
此外，串联电容补偿了系统频率瞬变。
这种瞬态取决于电容补偿的百分比。
必须注意滤波器，它们应该具有以下特性：带通响应；滤除衰减指数的直流抑制；滤除非线性负载的谐波衰减或抑制；快速响应的合理带宽。
为满足日益增长的电力需求，电力系统规模越来越大，电力设备的额定工作电压必然会越来越高，容量也会越来越大。
一些电力公司安装了NGR(中性点接地电抗器)来降低故障电流和降低电力变压器绕组绝缘故障短。
但当断路器开空载母线、断路器保护变压器会出现错误的操作(过电压接地继电器断开)。
由于系统是直接接地系统，因此在配电线路发生一线对地故障时，高故障电流流入变压器。
为了减少变压器故障，例如绕组短路绝缘，NGR安装在变压器中性点和地之间。
变压器差动保护误动原因分析及防范措施
变压器差动保护误动原因分析及防范措施摘要：某变电站投产试运行过程中出现变压器差动保护误动作，导致该变电站无法正常投产。
文章首先对变压器差动保护的误动情况进行简要阐述，其次对差动保护定值设定原理进行研究，并对所出现的差动保护误动问题加以分析和探讨，最后提出防止差动保护误动的有效建议，确保变压器差动保护可靠准确动作，保证设备安全供电，为同行业提供了经验借鉴。
关键词：试运行；变压器；差动保护；误动分析；防范措施1概述某变电站B投产前，进行送电试运行。
B由A通过10.5kV/10.5kV隔离变压器经海缆供电，变电站B通过变压器降压至400V，供变电站正常生产。
投产初次送电时，变电站A先合闸VCB107投运隔离变压器，变电站B合闸VCB201投运主变给本站供电，在变电站B轻载试运行时，出现变电站A开关柜VCB107综保装置差动保护故障，变电站A电缆柜VCB110、变电站B开关VCB201欠压保护跳闸。
2差动保护基本原理变压器差动保护的基本原理通过检测输入、输出电流的差值Id，当该差值达到预设的动作值，即触发保护元件动作。
变压器两侧均安装了电流互感器(CurrentTransformer,CT)，差动保护装置可作用于变压器绕组内部及其各种相间及匝间短路故障。
当变压器正常运行或发生外部短路时,Id=I'1-I'2≈0。
当变压器内部发生相间短路故障时，I'2改变了方向或等于零（无电源侧），此时Id=I'1+I'2＞0，当Id超过所设置的定值时，将促使继电器可靠动作，跳开两侧的断路器，使故障设备断开电源。
3差动保护定值设定原理变压器外部故障时，差动保护有可靠的制动作用，同时又能保证在内部故障时有较高的灵敏度。
差动保护通常采用比率制动特性，利用故障时的短路电流来实现制动，使保护动作电流随制动电流的增加而增加。
当外部故障时，虽然会产生不平衡电流，但外部故障短路电流越大，制动电流越大，差动电流也越大，从而差动保护不会误动作。
电流互感器二次回路故障分析
电流互感器二次回路故障分析谭金龙摘要：针对电流互感器二次回路常见的两点接地及二次回路开路故障进行分析，提出处理方法。
关键词：互感器，原理，用途，故障分析，处理0 概述在电力系统中，电能的生产、输送、分配与消费的过程，都离不开电流与电压互感器，它们与二次测量仪表一起，每时每刻都在监视着电力系统的运行情况。
与继电保护装置配合，为电力系统安全稳定运行提供可靠保障。
因此说，互感器是电力系统不可缺少的重要设备。
通过实际工作中，因电流互感器二次回路开路造成的设备损坏、保护误动作及因二次回路两点接地导致的保护误动作、测量不准确事故分析，总结出一些查找、处理互感器二次回路故障的办法及预防电力互感器二次回路故障的措施。
1 电流互感器的原理及用途电流互感器和变压器很相象，变压器在线路上，主要用来改变线路的电压等级，而电流互感器接在线路上，主要用来改变线路的电流，所以电流互感器从前也叫做变流器。
后来，一般把直流电变成交流电的仪器设备，叫做变流器，把改变线路上电流的大小的电器，根据它通过互感器的工作原理，叫做电流互感器。
图1为普通电流互感器原理图。
图1.普通电流互感器原理图线路上为什么需要转换电流呢？这是因为根据发电和用电的不同情况，线路上的电流大小不一，而且相差悬殊，有的只有几安，有的却大至几万安。
要直接测量这些大大小小的电流，就需要根据线路电流的大小，制作相应量程为几安到几万安不等的电流表和其他电气仪表，给实际工作带来不便，同时会给仪表制造带来极大的困难。
此外，有的线路电压等级较高，例如1万伏或22万伏等高压输配电线路，要直接用电气仪表测量高压线路上的电流，那是极其危险的，也是绝对不允许的。
如果在线路上接入电流互感器进行电流变换，把线路上大大小小的电流，按不同的比例，统一变成大小相近的电流。
只要用一种电流量程规格的电气仪表，就可以通过电流互感器，测量线路上小至几安，大至几万安的电流。
由图1可以看出，电流互感器的基本结构和变压器很相象，它也有两个绕组，一个叫原边绕组或一次绕组，另一个叫副边绕组或二次绕组。
变压器差动保护误动作的原因分析及处理方法
ＳＩ Ｅ ＥＨ ＬＧ ＦＲＡＩ ＣＩ ＆ＴＣ ＯＯＹＮ ＭＴＮ Ｅ ＇ ￣ Ｎ ＩＯ Ｏ
动 力 与 电 气工 程
变压 器 差 动 保 护误 动 作 的 原 因分析 及处 理 方法
李 艳 华 （ 中煤 集团上海 大屯 能源股 份有 限公司发 电厂 江苏沛 县 ２ １ １ ２ ６１ ）
本 功 不 扎 实 ， 有 按 照 正 确 的 设 计 图纸 施 没 工 ， 试 人 员也 没 有 认 真 执 行 调 试 规 定 。 调
１． 变压 器纵 差保 护 用电流 互感 器 的选择 ６ 变 压 器纵 差 保 护 所 用 的 电流 互 感 器涉
在 新 安 装 、 期 试 验 或 二 次 回路 有 改 及 不 同 电压 等 级 、 间 变 比 、 侧 型 号 不ห้องสมุดไป่ตู้ 定 不 各
压 器将 电压 降低 ， 将 电能 送 至 配 电 网络 ， 并
然 后分 配 给 各 用 户 。 压 器 要 长 期 安 全 稳 制 动 措 施 。 变 如一 个 变 压 器 有两 套差 动 保 护 ，
定 运 行 ， 须 要 有 继 电 保护 装 置 为 其 保 驾 必
护航， 因此 ， 电 保护 装置 能 否 可 靠 工 作就 继 显得十分重要 。 变压 器纵 差保 护 是 所 有 电气 元 件 差 动
成 接 地 或 相 间短 路 。
误 动 作 的现 象 也时 有发 生 ， １ ９ 年 华 北 之 一 总 有 互 感 器 二次 端 子 极 性 接 错 造 成事 在 ９７ 电 网２ ０ ２ ｋＶ及以 上 变 压 器 不 正 确 动 作 统计 故 的 教 训 ， 说 明 基 层 的 继 电 保 护 人 员 基 这
涌流 要 灵敏 、 靠 。 可
变压器差动保护误动因素的分析及解决
—358—技术改造1变压器差动保护原理分析就差动保护的原理来说，就是在变压器的各侧绕组上安装电流互感器CT ，同时根据回路电流法对二次绕组进行接线，而各侧的CT 端子引出线，可以根据同极性方向对其进行连接，并且将差动继电器串入其中。
此时，在差动继电器中所流过的电流，实际上是变压器各侧二次电流的差值。
当区外出现故障或者在正常运行的前提下，差动继电器中流过的差流应该等于零。
差动保护需要在以下几种情况下对数据进行处理：(1)对于变压器中，不同侧的电流互感器，进行二次电流移相；(2)当过滤区外发生接地故障以后，变压器中所流过的电流为零序电流；（3）对变压器各侧的电流互感器中的二次电流，需要采用平衡系数的方式对其进行折算。
2变压器差动保护误动的主要因素2.1不平衡电流正常运行状态下，变压器差动保护继电器不会检测到差流。
但是如果发生外部短路故障，外部流经一个非常大的短路电流，同时短路电流的暂态特性中含有大量非周期和谐波电流分量，使得励磁电流急剧增大。
其中，单项变压器的参数经过折算以后，所获得的等效电路为图1显示的结果：在电流互感器中所流经的I1（一次电流）为饱和状态，而低压侧的互感器中I2（二次负载电流）无法及时出现变化，所以就会有不平衡的电流进入到变压器差动继电器中。
此时，如果系统中的不平衡电流，在一瞬间就达到峰值状态，就会使得继电器出现误动作的现象。
所以，需要减小甚至避免不平衡电流的出现，提高变压器差动保护的作用。
图1双绕组单项变压器等效电路2.2 CT 二次回路断线如果变压器不同侧的接线组别不一致，则由于高低压侧电流存在相位差，从而差动回路会产生不平衡电流。
传统的差动保护对此的处理方法是：改变CT 二次回路接线来实现一次组别的“相位补偿”。
例如双绕组变压器最通常采用的是Y/dll 接线，该种接线方法使得一次三角形侧电流相位超前一次星形侧电流300度，而二次回路的接线应该对星形侧连接成为三角形，同时三角形侧的CT 需要连接形成星形，使得差动继电器的差流相位等于0。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电流互感器二次接线引起变压器保护误动作的分析及对策闫大振（山东电力集团公司超高压输变电分公司 250021）[摘要]针对500kV变压器、电抗器继电保护使用了中性点及公共绕组电流互感器，产生由于二次接错线引发保护误动作，根据自己的实践经验，提出行之有效的措施。
[主题词]电抗器变压器互感器要求对策前言目前我们安装和更换老化保护屏时采用的微机保护技术发展较快，对其中的原理及安装技术必须熟练掌握，尤其是互感器TA的二次接入方式。
通常按照调试大纲要求微机保护采用断路器附加、套管TA 的极性为12点组别，既以母线为正，TA的P1指向母线，TA的二次输出为减极性，对于3/2断路器接线方式应该以被保护设备的两侧母线为正，TA的二次输出为减极性取其和电流，虽然母线保护故障时故障潮流指向母线，但RCS-915、BP-2B微机母线装置要求与内部原理统一与上面的一样，既TA 二次输出为减极性12点组别,仍然符合克希可夫定律第一定律，其动作过程完全符合系统情况。
这里介绍的为因互感器二次错误接线造成继电保护装置发生的异常造成电力系统事故，例如中性点、公共绕组TA的二次接线与保护原理的不统一，发生继电保护异常及事故的教训。
1 问题的提出TA的二次接线极性必须符合继电保护的要求，以下面2次事故为例。
2001年6月17日500kVRZ站500kV5032断路器C相TA发生永久性接地故障：500kVII母线两套母线保护RADSS/S、BP-2A；蒙照线线路保护两侧LFP-901A、CSL-101A动作；蒙照线允许式通道FOX-40、STK-01开放，日照站LFP-925故障判别装置动作。
继电保护动作联系如图1示，继电保护动作行为分析如下：图1 5032电流互感器C相永久接地故障一次系统情况母线、线路继电保护动作正确，在保护动作后，5033、5032、5012及YM站的联系断路器5022、5023同时跳开，及时切除了故障，但是LFP-925故障判别装置不应发出动作信号，在立即对沂蒙站的继电保护动作情况分析后，发现500kV蒙照线的电抗器保护由于匝间保护动作误发了启动对侧远跳信号。
在保护制造厂家的技术指导下，终于发现是电抗器的零序TA的二次极性接反造成了以上情况的发生。
另一次是2003年6月9日15点23分，200kV某线路发生故障，500kVZB站系统潮流增大，#2主变零序差动保护误动，定值零序差动启动电流值为0.18A，变压器跳闸。
分析原因证明是在当年5月进行保护屏更换时保护装置的公共绕组二次的TA输出极性接入方向与正确接线相差180°，差动电流大于零差动作值造成事故发生。
2 事故原因的分析2.1 电抗器匝间保护容易发生的问题2.1.1 电流采样值选自于电抗器中性点零序TA必须注意二次极性接线固然零序TA对电抗器的内部故障具有灵敏性高、选择性好的优点，但是，电抗器零序TA的输出极性在现场安装时没有准确的试验、技术原理较复杂，工作人员不容易接对。
2.1.2匝间保护的采样值无法判别500kV蒙照线电抗器匝间保护为中性点TA，由于正常运行时只有很小的不平衡电流，在电抗器带负荷后不可能用伏安相位表测量电压与电流的相位的准确性。
2.2 变压器零序差动保护容易发生问题的分析2.2.1 变压器零序差动保护的采样值I01，I02，I0CW，分别为I侧、II 侧和公共绕组侧的零序电流，因此各侧的TA输出极性接入必须符合设计要求，如果任何一侧不符合，没有按差接线接法，在正常和外部故障时，流入继电器的电流为三侧之和，外部短路电流使继电器动作。
2.2.2 TA的二次极性组别为12点根据国家《防止电力生产重大事故的25项重点要求继电保护实施细则》规定，我们已经对“现有发电厂、变电站已投入运行的继电保护装置，凡严重威胁安全运行的必须立即改进，其它可分轻重缓急有计划地予以更新或改造。
”由于过去的变压器保护TA输出采用Δ/Δ/Y5点、5点、6点接线组别来补偿变压器一次的Y/Y/Δ接线造成的30°电流值的误差，但是现在微机变压器保护已经变为采用Δ→Y变换调整变压器各侧TA二次电流相位，既各侧TA输出一律为12点组别，因此，更换TA二次接线一定要准确，不然因为极性（组别）错误，容易出现差流，例如公共绕组的组别采用6点而不是12点，在正常负荷电流时因为达不到动作值不动作，但是当电流增大时如外部故障时则引起零序差动动作。
2.2.3 对变压器各侧特别是公共绕组的TA二次输出必须清晰对新型微机保护原理与TA输出的接线容易接错。
厂家说明书中关于“零序比率差动原理……当满足以上条件时，零序比率差动动作，零序各侧的零序电流通过装置自产得到，这样可以避免各侧零序极性校验问题”。
主要是指装置内部的原理，决不能认为在变压器第一次冲击保护没有动作，各侧的极性在装置内部自己调整正确，没有继续检查的必要。
实际应该用高压侧及公共绕组的冲击波形图进行分析才能得出正确的结论。
2.2.4 变压器带负荷电流小影响测量装置经测量后的各侧功率方向分析不够，有时，变压器所带负荷较小，无法通过相角来判断。
2.2.5 用波形图分析对RCS系列的变压器保护在第一次冲击时，没有用高压侧及公共绕组的冲击波形图进行分析，没有利用这次良好的判别机会来纠正公共绕组的极性，以至发生了越级跳闸的事故。
针对以上的事故原因分析，我们必须找出明确的解决方案。
3 必须对新型微机保护的原理熟悉理解3.1 超高压电抗器的匝间保护的原理与中性点TA二次的正确接线3.1.1 匝间保护原理为由电抗器高压零序电流、零序电压组成的零序阻抗继电器，当电抗器匝间短路K1及内部单相接地故障K2时，零序源在电抗器内部，既由电抗器向系统送出零序功率。
如图2所示。
此时零序电压与零序电流的关系为U0=- I0jXI S0，端口测量到的是系统的零序阻抗。
当电抗器外部单相接地故障K3时，零序源在电抗器的外部，零序电压及零序电流的关系为U 0=I 0jXI S0，因此，保护的原理具有明显的方向性。
3.1.2明确TA 的接线正确性在500kVYM 变电站的电抗器保护屏上进行了TA 接线的正确性分析，查清由互感器端子到继电保护屏的连线和屏上继电器的极性，同时用试验进行验证。
原来的试验接线如图3所示，根据技术要求为故障电流流向电抗器为动作功率。
TA 回路接线图微机保护电压回路接线图 图3蒙照线高抗器匝间保护接线原理图3.1.3 试验结果试验过程：在电流回路加K1进3Io（定值），在电压回路L603~N600加Ua~0（20V），相角为85°（零序电流流向电抗器），装置可靠动作。
然后相角为180°+85°（模拟反方向）装置应不动。
以上为蒙照线高抗器匝间保护接线原理及试验过程现场分析认为此接线不符合匝间保护的原理，由厂家技术人员参加指导，其正确动作向量如图4：图4 匝间故障动作区矢量图在矢量图中可以明显看出，故障电流大于3Uo105°为最灵敏动作线，而目前的接线为TA的二次输出是故障电流小于3Uo105°为最灵敏动作线，相差180°。
因此将中性点TA二次输出电流的k1与k2的端子排里侧内部接线做如下改动：SD72在下面（原在上面），XC4改在上面。
并做试验结果如下：在端子排Ua （3Uo）加超前75°电压20V，电流（Io）加超出定值（0.05A）1.0A，匝间保护动作，相角为180°+75°（模拟反方向）装置不动。
试验结果符合矢量图要求，与电抗器的匝间短路动作行为相符，在线路故障时不会误动，以上试验相当于零序电流流出电抗器。
完善后投入运行。
3.1.4 超高压电抗器多采用分相式结构二次接线中性点TA可以对匝间保护反映灵敏，可靠。
但是比起电流量取自高端的A、B、C三相自产零序电流接线正确性有不足见图5。
MDP电抗器保护（部分）图5 500kV邹淄线电抗器的三相自产零序电流接线匝间短路保护原理图3.1.4.1 中性点TA使用的不足之处发生电抗器匝间保护的监控电流不能反映中性点零序TA的不正常电流。
微机型WDK-600电抗器保护可以具备断线等TA二次断线的闭锁保护的功能，但是必须是图5的三相自产零序电流接线，它首先要躲过正常工况下由于三相电压不平衡引起的零序电压及三相TA不一致引起的零序电流，当电抗器发生TA断线及TV断线时，都闭锁匝间保护，但是根据TA断线的闭锁原理A、Imin（Ia，Ib，Ic）〈0.1In Ia，Ib，Ic为某一端的三相电流B、本端3Io〉0.3InC、对端3Io 〈0.3InD、Id〈1.2In以上四个条件必须同时满足，才判TA断线，因此，电抗器中性点零序TA 的断线不闭锁匝间保护。
3.1.4.2 优先的设计山东500kV淄博、崂山变电站的超高压电抗器的二次接线设计都为取自高端的A、B、C三相自产零序电流：极性为由母线指向电抗器为正，3Io=Ia+Ib+Ic接线，零序电压接线分别取自3Uo 或者保护内部自产零序电压：3Uo=Ua+Ub+Uc，动作带有方向性，使得匝间保护在线路向电抗器输送短路电流时动作，当电抗器向线路输送短路电流时不动作。
因此，采用以上的设计比较可靠，过流、零序过流、过负荷保护匝间短路保护不会出现500kV蒙照线采用中性点TA出现误动的现象。
3.2 变压器零差保护的原理与正确接线500 kVZB变电站#2变压器的零差保护内部与TA的二次极性正确接线原理图如图6所示：图6 500kVZB站#2变压器零差保护二次接线原理图零序比率差动保护主要应用于自耦变压器，其动作方程如下：Iod >Iocdqd Ior≤0.5InIod>Kobl[Ior-0.5Io]+ IocdqdIor=max{∣Io1∣，∣Io2∣，∣Iocw∣}Iod=∣Io1+ Io2+ Iocw∣其中Io、Io2、Iocw分别为I侧、II侧和公共绕组侧零序电流，Iocdqd为零序比率差动起动定值，Iod为零序差动电流，Ior为零序差动制动电流，Kobl为零序差动比率制动系数整定值，In为TA二次额定电流。
当满足以上条件时，零序比率差动动作。
零差各侧零序电流通过装置自产得到，这样可避免各侧零序TA极性校验问题。
正常运行及外部故障时，依克希可夫定律，在装置内部电流总和为零。
但是当Iocw的二次极性接反时，情况就截然不同，特别是当区外故障时Io+Io2+Iocw>动作值，保护产生误动。
正常、区外故障时Io+Io2+Iocw=Iod=0 区内故障时Io+Io2+Iocw=Iod图7 零序比率差动保护的动作矢量图由于微机保护具有在线自动检测功能，人工调试的工作量大大减少，由微机软件实现保护的功能，只要通过大纲所列各项试验项目，证明硬件是完好的，并且程序没有改变，那么装置的各项功能就必然是正确的，但是有一些项目是自动检测所无法代替的，例如绝缘试验、数据采集系统的精度和线行度试验、互感器二次极性的试验以及开关量输入和输出回路的测量等，因此，装置刚带负荷期间的采样值、一次电流、电压的测量相对极性关系及变比必须做全面。
