凸透镜成像专题

合集下载

中考科学实验专题练习-凸透镜成像(含解析)

中考科学实验专题练习-凸透镜成像1．在“探究凸透镜成像规律”的实验中，各组使用相同焦距的凸透镜进行实验，小华所在的小组实验操作规范，测量准确，该小组实验记录如下表（1）请你根据上表信息，求出凸透镜的焦距f= cm．在实验中我们需要将蜡烛，凸透镜，光屏的中心在．（2）若烛焰，凸透镜，光屏分别放在某位置时恰好在光屏上成清晰的像，当凸透镜位置不变，烛焰向远离凸透镜方向移动一小段距离时，为了在光屏上再成清晰的像，光屏应向（远离/靠近）凸透镜方向移动适当的距离．（3）将物体放在距镜头14cm处，成像特点遵从上表规律，此时应成的实像．2．小宏在“探究凸透镜成像规律的实验”中：（1）如图甲所示，可得凸透镜的焦距为10cm，然后调整器材进行实验；（2）当蜡烛距凸透镜15cm时，能成倒立、的实像；当蜡烛在标尺30cm处时，光屏应移到标尺cm 处，成像才清晰；当蜡烛向左（远离透镜）移动到乙图位置，要在光屏上再次成清晰的像，需将光屏向移动，此时所成像的大小将变；（3）在上一步实验调整好像的位置后，小宏取了一副近视镜放在凸透镜和蜡烛之间，保持光屏位置不变，要使光屏上还能成清晰的像，应将蜡烛向（选填“左”或“右”）移；（4）实验过程中，如果用不透明的硬纸板挡住凸透镜的上半部分，则光屏上的像；A．只出现烛焰像的上半部分B．只出现烛焰像的下半部分C．出现烛焰完整的像，但像更小了D．像仍然是完整的，且大小不变，只是变暗了（5）若将印有字母“F”的纸片放在离凸透镜5cm处，看到清晰的像是图中的（填序号）。

3．在探究“凸透镜成像规律”的实验中。

（1）如图（a）所示，让平行光正对着凸透镜照射，左右移动光屏，直到光屏上出现一个最小最亮的光斑，测得凸透镜的焦距f＝cm；（2）如图（b）所示，保持蜡烛和凸透镜的位置不变，左右移动光屏，在光屏上（填“能”或“不能”）得到清晰的烛焰像；（3）如图（c）所示，烛焰能在光屏上形成清晰的像，此像是、的实像。

凸透镜成像规律专题练习

凸透镜成像规律练习1.当烛焰离凸透镜40厘米时，在凸透镜另一侧的光屏上可得到一个倒立的、放大的实像。

该凸透镜的焦距可能为（）A 50厘米B 40厘米C 30厘米D 10厘米.2一凸透镜的焦距在10—20厘米之间，当物体距透镜25厘米时，所成的像一定是（）A 缩小的像B 放大的像C 正立的像D 倒立的像。

3、物体放在凸透镜的主光轴上，在距透镜40厘米处的光屏上得到一个倒立、放大的像，则该透镜的焦距可能为（）A 40厘米B 30厘米C 20厘米D 10厘米4、物体放在凸透镜前12厘米处，在透镜一侧的光屏上成一个倒立放大的像。

当物体距凸透镜8厘米，所成的像（）A 一定是倒立放大的实像B 可能是倒立缩小的实像C 可能是正立放大的虚像D 可能是正立等大的虚像在图4中，凸透镜焦距为10厘米，为了找到像的位置，光屏应在光具座的____________厘米刻度范围内移动(选填“60-70”或“大于70”)；保持透镜位置不变，当蜡烛在45厘米刻度处时，移动光屏，________在光屏上成像(选填“能”或“不能”)某小组同学在“研究凸透镜成像规律”的实验中，记下所用凸透镜的焦距，按正确的方法安装和调节好实验装置。

他们在光具座上先固定焦距为f1的凸透镜，按表一中的物距u依次进行实验，每次都使光屏上烛焰的像最清晰，并将相应的像距v记录在表一中。

然后他们换用焦距为f2的凸透镜，重复上述实验，并将数据记录在表二中。

（已知f1＜f2）表一（凸透镜的焦距为f1）表二（凸透镜的焦距为f2）（1）分析比较实验序号1、2与3（或4、5与6）数据中的物距u与像距v变化关系及相关条件，可得出的初步结论是：_____________________________________。

（2）分析比较实验序号______________________数据中的物距u与像距v的关系及相关条件，可得出的初步结论是：不同的凸透镜，当它们成实像时，物距相同，像距随焦距的增大而增大。

专题1：凸透镜成像规律及应用(原卷版+解析)

专题1：凸透镜成像规律及应用凸透镜成像规律及应用是初中物理中重难点之一，也是各省市中考必考考点之一。

凸透镜考查较为难些，有时还以多选的形式出现，综合考查整章内容，具有较高的选拔功能。

一、凸透镜成像规律：1、凸透镜静态成像规律物距(u)u>2f u=2f f<u<2f u=f u<f 像距(v)f<v<2f v=2f v>2f 不成像 v>u 正倒倒立倒立倒立正立大小缩小等大放大放大虚实实像实像实像虚像应用照相机、摄像机测焦距幻灯机、电影机、投影仪强光聚焦手电筒、平行光线放大镜特点二倍焦距分大小一倍焦距分虚实物像位置关系物像异侧物像异侧物像异侧物像同侧成像作图也可以结合下图记忆：2、凸透镜成像动态规律：（1）透镜位置不变，移动蜡烛、光屏：①成实像时，物近像远像变大（或物远像近像变小）：蜡烛越靠近透镜，像变得离透镜越远，像变得越大；反之，蜡烛越远离透镜，像变得越靠近透镜越，像变得越小。

②成虚像时，物近像近像变小（或物远像远像变大）：蜡烛越靠近透镜，像越靠近透镜，像越小；反之，蜡烛越远离透镜，像越远离透镜，像越大。

（2）蜡烛和光屏不动，移动透镜：当移动后的物距等于原来像距时光屏上可以再次成清晰的像。

（3）透镜位置不变，将蜡烛与光屏互换位置：根据光路的可逆性可知，原来成倒立、缩小像时，互换位置后，成倒立、放大的像；原来成倒立、放大像时，互换位置后，成倒立、缩小的像。

3、在凸透镜与蜡烛之间加眼镜(或透镜)（1）光屏上成清晰像时，在凸透镜与蜡烛之间加透镜(或眼镜)后，为使光屏上仍成清晰像时光屏或蜡烛移动方向判断：①在凸透镜与蜡烛之间加远视眼镜(凸透镜):将光屏向靠近透镜方向移动或蜡烛向靠近透镜方向移动，光屏上可再次成清晰的像（凸透镜对光线有会聚作用，凸透镜前再加一个凸透镜时，会使光线提前会聚，像成在光屏前方）。

②在凸透镜与蜡烛之间加近视眼镜(凹透镜):将光屏向远离透镜方向移动或蜡烛向远离透镜方向移动，光屏上可再次成清晰的像（凹透镜对光线有发散作用，凸透镜前再加一个凹透镜时，会使光线延迟会聚，像成在光屏后方）。

山西省2024八年级物理上册第五章专题训练10.凸透镜成像时的动态变化规律课件新版新人教版

123456789
4. [临汾期末改编]小涵同学在“探究凸透镜成像规律”的实验中，绘制了如图所示的图像(v表示像距，u表示物距)，则该凸透镜的焦距为 4 cm；把物体从距凸透镜24 cm 处移动到距凸透镜8 cm处的过程中，像的大小将变大。
⁠
123456789
成虚像时的动态变化规律 5. (1)如图1所示，请画出烛焰上一点S经过凸透镜后的成
的过程中，通过凸透镜观察到三个不同的像(如图乙)，则三个像出现的先后顺序是 ③①② 。
⁠
123456789
⁠
123456789
6. 小青用凸透镜观察蚂蚁的运动，如图所示，蚂蚁的像是虚像，凸透镜距离蚂蚁越远，蚂蚁的像越大，物距与焦距的关系满足物距小于焦距。
⁠
123456789
焦距变化时透镜的成像变化
7. 小明利用焦距为10 cm的凸透镜做实验，透镜、蜡烛、光屏所在位置以及光屏上得到清晰像的情况如图所示。若保持物距不变只将凸透镜换为焦距为8 cm的凸透镜，为了光屏上能得到清晰的像，在判断光屏的移动方向和成像的变化时，我们这样分析：
123456789
(1)焦距是表示凸透镜会聚能力的物理量，焦距越小，凸透镜的会聚能力越强。
⁠
123456789
(2)将凸透镜换为焦距为8 cm的凸透镜后，相比于原来的凸透镜会聚能力变强。
⁠
(3)在物距不变的情况下，像距会变小，为了能承接到像，光屏应向左 (填“左”或“右”)侧移动，清晰的像将变小。
123456789
【总结】凸透镜成实像时，当物体逐渐靠近凸透镜时，像逐渐远
⁠
离 (填“靠近”或“远离”)凸透镜，像逐渐变大 (填 “大”或“小”)。口诀：物近像远像变大。反之则物远像近 _ 像变小。

凸透镜成像规律专题复习

凸透镜成像规律专题复习
欢迎大家来到凸透镜成像规律专题复习。在这个专题中，我们将深入探讨凸透镜的定义、特点以及成像规律，希望通过本次复习让大家对凸透镜的成像过程有更深入的理解。
凸透镜简介
定义和特点
学习凸透镜的第一步是了解它的定义和特点。凸透镜是一种厚边薄中心的透镜，它具有两个面：一个凸面和一个平面或稍微凹陷的面。
凸透镜在ቤተ መጻሕፍቲ ባይዱ
凸透镜在其他领域也有广泛的应用。我们将探讨凸透镜在摄影、眼镜等领域中的具体应用。
凸透镜成像常见问题
1 傍轴近似条件
凸透镜成像的傍轴近似条件是在分析成像过程时的一个重要假设。我们将讨论这一条件及其适用范围。
2 成像的限制因素
凸透镜成像过程中存在一些限制因素。我们将探讨这些因素对成像结果的影响以及如何解决这些问题。
凸透镜的应用
光学仪器中的凸透镜
凸透镜在光学仪器中有着广泛的应用。我们将介绍凸透镜在望远镜、显微镜等设备中的作用。
凸透镜的形状和结构
由于凸透镜具有曲面，它的形状和结构对成像有重要影响。不同的曲率半径和折射率会导致不同的成像效果。
凸透镜成像规律
1
凸透镜成像方式
了解凸透镜的成像方式是理解成像规律
像的性质和特点
2
的关键。我们将学习平行光线、凸透镜、焦点和成像的关系。
像的性质和特点描述了成像后物体的表
现形式。我们将研究像的位置、大小和
方向等特征。
3
凸透镜成像的公式
通过公式，我们可以计算凸透镜成像过程中的物体距离、焦距和放大率。这些公式对于准确描述成像非常重要。
凸透镜成像实例
物体在凸透镜的成像过程
通过实例，我们将深入研究物体在凸透镜前的成像过程。了解实例可以帮助我们更好地掌握凸透镜的成像规律。

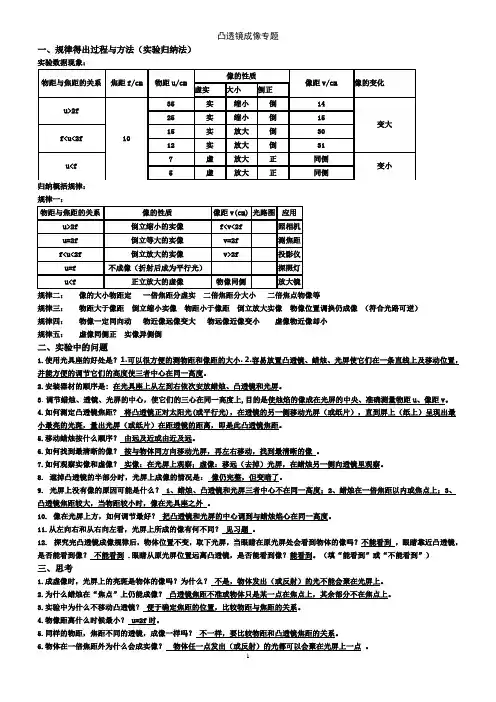

凸透镜成像专题 -

凸透镜成像专题一、规律得出过程与方法（实验归纳法）实验数据现象：归纳概括规律：规律一：规律二：像的大小物距定一倍焦距分虚实二倍焦距分大小二倍焦点物像等规律三：物距大于像距倒立缩小实像物距小于像距倒立放大实像物像位置调换仍成像（符合光路可逆）规律四：物像一定同向动物近像远像变大物远像近像变小虚像物近像却小规律五：虚像同侧正实像异侧倒二、实验中的问题1.2.安装器材的顺序是: 在光具座上从左到右依次安放蜡烛、凸透镜和光屏。

3.调节蜡烛、透镜、光屏的中心，使它们的三心在同一高度上,目的是使烛焰的像成在光屏的中央、准确测量物距u 、像距v 。

4.如何测定凸透镜焦距? 将凸透镜正对太阳光(或平行光)，在透镜的另一侧移动光屏（或纸片），直到屏上（纸上）呈现出最小最亮的光斑，量出光屏（或纸片）在距透镜的距离，即是此凸透镜焦距。

5.移动蜡烛按什么顺序？由远及近或由近及远。

6.如何找到最清晰的像？按与物体同方向移动光屏，再左右移动，找到最清晰的像。

7.如何观察实像和虚像？实像：在光屏上观察；虚像：移远（去掉）光屏，在蜡烛另一侧向透镜里观察。

8. 遮掉凸透镜的半部分时，光屏上成像的情况是：像仍完整，但变暗了。

9. 光屏上没有像的原因可能是什么？ 1、蜡烛、凸透镜和光屏三者中心不在同一高度；2、蜡烛在一倍焦距以内或焦点上；3、凸透镜焦距较大，当物距较小时，像在光具座之外。

10. 像在光屏上方，如何调节最好？把凸透镜和光屏的中心调到与蜡烛焰心在同一高度。

11.从左向右和从右向左看，光屏上所成的像有何不同？见习题。

12. 探究完凸透镜成像规律后，物体位置不变，取下光屏，当眼睛在原光屏处会看到物体的像吗？不能看到，眼睛靠近凸透镜，是否能看到像？不能看到 .眼睛从原光屏位置远离凸透镜，是否能看到像？能看到。

（填“能看到”或“不能看到”）三、思考1.成虚像时，光屏上的亮斑是物体的像吗？为什么？不是，物体发出（或反射）的光不能会聚在光屏上。

凸透镜成像实验专题

透镜实验1．在淹城民俗街上，小明对一雕刻于半粒大米(上圆下平) 上的微雕作品“”产生浓厚兴趣．(1)为看清微雕作品上的文字和图像，小明应利用如图所示透镜中的(选填序号)进行观察．(2)正确选择透镜后，小明拿透镜正对着太阳光，再把一张纸放在它的另一侧，当在纸上呈现一个最小最亮的光斑时，测得这个光斑到透镜的距离为5cm．(3)透过透镜观察微雕作品“”，小明看到的像如图所示，此时透镜到微雕作品的距离是．A．小于5cm B．大于5cm且小于10cmC．等于10cm D．大于10cm2.在探究凸透镜成像规律的实验中（1）让一束平行光正对凸透镜照射，在凸透镜后的光屏上接收到一个最小、最亮的光斑，由此可以测出凸透镜的 .（2）当蜡烛、凸透镜和光屏按如图所示的位置放置时，光屏上得到清晰的像.此时物距为cm，像的大小比物 .（3）当物距小于焦距时，左右移动光屏均接收不到像，接着应该（）A.上下移动光屏去接收B.将光屏放到凸透镜左侧去接收C.取走光屏，直接通过凸透镜观察3.在“探究凸透镜成像规律”的实验中，各组使用相同的焦距的凸透镜进行实验。

（1）小华所在的小组实验操作规范，测量准确，该小组实验记录如下表：实验序号物距u/cm 像距v/cm 像的性质1 12．00 24．00 倒立，放大，实像2 16．00 16．00 倒立，等大，实像3 20．00 13．33 倒立，缩小，实像4 30．00 10．91 倒立，缩小，实像请你根据上表信息，求出凸透镜的焦距f= cm(2)小华所在的小组把蜡烛放在该凸透镜的焦点上，凸透镜固定不动，将光屏向远离凸透镜的方向移动的过程中，在光屏上观察到的现象是(3)若烛焰，凸透镜，光屏分别放在某位置时恰好在光屏上成清晰的像，当凸透镜位置不变，烛焰向远离凸透镜方向移动一小段距离时，为了在光屏上再成清晰的像，光屏应向（远离/靠近）凸透镜方向移动适当的距离。

（4）对于焦距相同的凸透镜，一个物距应该对应唯一的像距，但从各组汇报数据中发现，物距均为12.00cm时，有三个小组所测像距分别为23.00cm,24.00cm,26.00cm。

凸透镜成像规律复习(专题)

透镜成像规律我们已经探究过凸透镜成像规律，知道像的情况物距（u）像距（v）放大缩小倒立正立实像虚像u > 2f 2f > v> f 缩小倒立实像u = 2f v =2f 等大倒立实像2f >u > f v > 2f 放大倒立实像u=f 不成像u < f v > u 放大正立虚像那么为什么物体放在不同的位置，会出现不同的像的情况呢？今天我们就从光路来分析总结其中的规律。

各种规律成像的光路图如下:【规律总结】1、两个分界点f和2ff 为像的正倒和虚实的分界点；2f 为像的大小的分界点2、u、v和像的大小关系当u>f时u↑v↓像↓；当u<f时u↑像↑3、实像虚像（1）实像：1、由实际光线（直射光线、折射光线）会聚而成的2、能用光屏承接，也可用眼睛看到3、实像都是倒立的（如小孔成像、投影仪和照相机成的像）（2）虚像1、由实际光线（反射光线、折射光线）的反向延长线会聚形成的2、成虚像的位置并不存在实际光线，因此虚像不能用光屏承接，而只能用眼睛观察3、虚像都是正立的，并且像与物的左右相反（如用放大镜看到的物体的像、平面镜和球面镜里所成的像）4、作图：三条特殊的光线（1）过光心的光线（2）过焦点的光线，（3）平行于主光轴的光线【注意】做实验时必须调整烛焰、凸透镜、光屏，是三者的中心在同一高度，目的是使烛焰的像成在光屏的中间自我检测一、选择题1、下列光学器件中，能对光线起发散作用的是：( )Ａ．平面镜Ｂ．凸透镜Ｃ．凹透镜Ｄ．潜望镜2、下列现象中，人眼看到的是物体的实像的是( )A ．用放大镜看指纹B ．在岸边看到鱼在云中游C ．在海边看海市蜃楼D ．看电影3、为了防盗，在门上装上一个“猫眼”，使屋内的人能看清屋外的人是一个正立缩小的像，屋外面的人却看不清屋内的人，则“猫眼”应该是：（）A ．凸镜B ．凹镜C ．凹透镜D ．凸透镜4、测绘图人员绘制地图时，常常需要在高空的飞机上向地面照相，称为航空摄影，若使用航空摄影照相机的镜头焦距为50mm ，则底片到镜头间的距离为（）Ａ.１００mm 以外Ｂ.５０mm 以内Ｃ.略大于５０mm Ｄ.恰为５０mm5、如右图1，一塑料薄膜组成的顶棚下堆放着一堆干草，夏天雨后，阳光穿过薄膜上的积水，照射到干草上，则下列说法正确的是（）A.薄膜上的积水形成一个大的凸透镜，如果其焦点恰好在干草处，干草有可能燃烧B.透镜都是固体物质组成的，液体不能起凸透镜作用C.起凸透镜作用的应是塑料薄膜D.水和塑料薄膜共同起凸透镜作用6、有一物体在凸透镜5倍焦距以外的地方，沿着主光轴逐渐移到1.5倍焦距处，像的变化是：（）A ．从小变大B ．从大变小C ．不变D ．从小变大，又从大变小7、某同学在做研究凸透镜成像实验时，保持凸透镜位置不变，如图2，先后使烛焰位于a 、b 、c 、d 四点，并分别调整光屏的位置，实验后，他归纳出以下说法，其中错误的是( )Ａ．使烛焰位于a 点时，屏上出现的实像最小Ｂ．使烛焰位于c 点时，屏上出现的实像最大C ．使烛焰位于b 点时，成缩小的实像D ．使烛焰位于d 点时，成放大的实像8、用照相机拍集体照，发现有一部分人没进入镜头，这时应采取的方法是：（）A.把照相机向人移近，同时增大底片到镜头之间的距离B. 把照相机向人移近，同时减小底片到镜头之间的距离C. 把照相机向人移远，同时增大底片到镜头之间的距离D. 把照相机向人移远，同时减小底片到镜头之间的距离图2 f２f图19、下列关于显微镜的物镜和目镜成像情况说法正确的是：（）A.物镜成倒立、放大的虚像，目镜成正立放大的虚像B.物镜成倒立、放大的实像，目镜成正立放大的虚像C.物镜成倒立、放大的虚像，目镜成正立放大的实像D.物镜成倒立、放大的实像，目镜成正立放大的实像10．把高2 cm 的发光棒立于焦距为5 cm 的凸透镜前，在凸透镜后的光屏上成了4 cm 高的像，物体离凸透镜的距离可能是( )A 、7.5 cmB ．12.5 cmC ．4.5 cmD ． 10 cm11、某同学在学习“眼球折光系统”一节时，制作了一个眼球模型，如下图3，模型中的凸透镜相当于晶状体，烧瓶的后壁相当于视网膜，烧瓶里放有一种透明液体表示玻璃体，则图示表示的眼球模型和应采取的矫正措施分别是（）A.远视眼模型，用凸透镜矫正B.近视眼模型，用凹透镜矫正C.近视眼模型，用凸透镜矫正D.远视眼模型，用凹透镜矫正12、在2008年北京奥运会安保工作中将采用人脸识别系统，如图4，识别系统的摄像机可自动将镜头前lm 处人脸拍摄成数码相片，通过信号线传递给计算机识别，摄像机的镜头( )A ．相当于凸透镜，焦距可为0．1mB ．相当于凹透镜，焦距可为0．1mC ．相当于凸透镜，焦距可为0．5mD ．相当于凸透镜，焦距可为0．6m13、如果把一个玻璃球分割成五块，其截面如图5所示，再将这五块玻璃a 、b 、c 、d 、e 分别放在太阳光下，那么能使光线发散的是（）A ．aB ．bC ．cD ．d14、小星同学利用太阳光测量凸透镜的焦距，方法如图7所示。

凸透镜成像规律专题复习

实像
光线实际汇聚形成的像，可以用光屏接收。
成像原理
光的折射
当光线经过凸透镜时，由于透镜的折射作用，光线的传播方向发生变化，形成实像或虚像。
焦距
光线经过凸透镜汇聚的点称为焦点，从物点到焦点的距离称为物距，从像点到焦点的距离称为像距。
像距与物距的关系
当物距大于焦距时，成倒立、缩小的实像，像距小于物距。
投影仪的分辨率和色彩表现影响投影图像的清晰度和色彩还原度。
放大镜
工作原理
放大镜通过将物体反射的光线聚焦在眼睛上，形成正立、放大的
虚像。
焦距选择
不同焦距的放大镜适用于不同距离的观察，短焦距放大镜适合近距离观察，长焦距放大镜适合远距离观察。
材质和形状
高质量的放大镜通常由光学玻璃制成，具有球面或非球面的形状，以提供更清晰的图像。
大于两倍焦距。
练习题与答案解析
1. 题目
一物体放在凸透镜前，在凸透镜另一侧的光屏上成一个放大的像，则物距的范围是( )
答案解析
根据凸透镜成像规律，当物体位于一倍到两倍焦距之间时，所成的像是放大的实像。因此，正确答案是C。
练习题与答案解析
01
02
03
04
2. 题目：一物体放在凸透镜前，在凸透镜另一侧的光屏上成一个缩小的像，则物距的范围
03
凸透镜成像规律实验
实验目的
探究凸透镜成像规律，理解物距、像距、焦距之间的关系。
培养观察、记录和归纳总结的能力。
培养实验操作技能和科学探究精神。
实验器材
凸透镜
记录本尺子
光屏点光源
实验步骤与记录
1. 调整点光源和凸透镜位置

凸透镜成像专题训练培优题答案

凸透镜成像专题训练（培优）参考答案〈3年~月5日编审）一、选择题1.在“研究凸透镜成像”实验中.当光屏、透镜及烛焰的相对位置如图2所示时.恰好在屏上能看到烛焰缩小的像.由此可判断凸透镜的焦距（A）A.小于9厘米B.大于9厘米C.等于9厘米D.大于9厘米而小于18厘米2.一位同学在光具座上做“研究凸透镜成像”的实验。

当光屏、透镜及烛焰的相对位置如图5中所示时.恰能在光屏上得到一个清晰的像。

由此判断.他所用凸透镜的焦距（C）A.一定大于30厘米B.一定小于10厘米C.一定在10厘米到15厘米之间D.一定在10厘米到20厘米之间3.一物体在透镜前20cm处.当它向远离透镜方向移动时.其倒立像的移动的速度小于物体移动速度.可见此透镜是（A）A.凸透镜、焦距小于10cmB.凸透镜、焦距大于10cmC.凹透镜、焦距小于10cmD.凹透镜、焦距大于10cm4.老师在给同学照相时.发现镜头上落了一只苍蝇.则（C）A、照出的相片上有一只放大的苍蝇B、照出的相片上有一只缩小的苍蝇C、照片上没有苍蝇.只是照片略暗一些D、无法判断5.小明的爷爷和奶奶都是老花眼.爷爷的更重一些.小明的爸爸是近视眼。

他们三付眼镜都放在报纸上.如图6示。

现在爷爷要看书.让小明把眼镜给他.小明应该拿其中的（A）6、用一架镜头焦距不变的照相机.给一个人照2寸的半身像.再用该相机给他照一张2寸的全身像.应（A）A.使照相机与人的距离增大.适当缩短暗箱长度B.使照相机与人的距离增大.适当增加暗箱长度C.使照相机与人的距离减小.适当缩短暗箱长度D.使照相机与人的距离减小.适当增加暗箱长度7.在观察凸透镜成像的实验中.当烛焰从3倍焦距处移到2倍焦距处的过程中.数值减小的物理量是（B）A.像的大小B.像与物的距离C.像与透镜的距离D.透镜的焦距8.用凸透镜在光屏上得到烛焰清晰的实像.如果将透镜的表面遮去其下面的一半.结果是（）A.像的上半部分没有了B.像的下半部分没有了C.像全存在.但上半部分变暗了D.整个像存在.但像变暗了9、一个物体到凸透镜的距离是30cm时.在光屏上得到一个放大的实像.若把物体沿凸透镜的主光轴移到距凸透镜45cm处.则成像的情况是（D）A.放大的实像B.缩小的实像C.等大的实像D.上述三种情况都可能10.物体距凸透镜20cm时.在凸透镜的另一侧距镜30cm的光屏上得到清晰的像.则该像是（A）A.放大的B.缩小的C.等大的D.无法判断11.摄影工作者在水面上拍摄水下物体.刚好得到清晰的像.若将水抽干再拍摄.为了得到清晰的像.他应该（D）A.把照相机的镜头往前伸B.增大暗箱的长度C.增大照相机与物体的距离D.换用焦距较大的透镜的镜头12.小明决定自己给自己照一张手拿相机拍照的像.他想出了一个好主意：对着穿衣镜照相.当他距离镜面2米时.正准备按下快门.突然为凋焦犯起愁来.请你告诉他把相机的距离标志调到（B）A.2米B.4米C.小于2米D.大干4米13.在凸透镜的主轴上距透镜1.5f到2f处.横卧一根粗细均匀的细杆AB.如图1所示。

中考物理凸透镜成像规律问题专题

凸透镜成像规律问题专题）。

小明拿着放大镜，伸直手臂，通过放大镜观察远处的景物，看到的是景物的（ 1. ．正立缩小的像C．倒立缩小的像；D．倒立放大的像；A．正立放大的像；B 。

【答案】C 。

）利用自拍杆可以“自拍神器”给旅行者自拍带来了方便。

如图所示，与直接拿手机自拍相比，（2.近期流行一种．增大取景范围；．增大像距； BA ．缩短景物到镜头距离．增大人像的大小；DC B。

【答案】）。

25cm处，则可在透镜另一侧得到一个（ 15cm3.某凸透镜焦距为，若将一物体放在此凸透镜前倒立、缩小的实像；A. 倒立、放大的实像；B.正立、缩小的实像C. 正立、放大的虚像；D.。

【答案】A处的光屏上20cm4.在“探究凸透镜成像规律”的实验中，小明将烛焰放在凸透镜前某一位置时，恰好在凸透镜后）。

出现一个与该烛焰等大的像，下列说法正确的是（；A．该凸透镜的焦距是20cm ；．此时的物距大于20cmB 时，光屏上呈现倒立缩小的像；30cmC．当物距是．当凸透镜的一部分被遮住时，光屏上不能呈现完整的像D 。

【答案】C15.在探究凸透镜成像规律的实验中，小欢同学先将点燃的蜡烛放在凸透镜前某一位置时，恰好在镜后26cm处的光屏上出现一个与蜡烛等大倒立的像；若将此蜡烛移至凸透镜前10cm处时，则（）。

A．光屏上出现倒立放大的实像；B．光屏上出现倒立缩小的实像；C．将光屏远离凸透镜方向移动一段距离，光屏上才会出现倒立放大实像；D．无论怎样移动光屏，光屏上均不会出现实像【答案】D。

6.在“探究凸透镜成像规律的实验”中，小红调节蜡烛，凸透镜和光屏的位置，在光屏上成清晰的像如图所示，下列说法正确的是（）。

A．教学中使用的投影仪就是利用了图中的成像规律；B．换上焦距小一些的凸透镜，只将蜡烛向右适当移动就能在光屏上接收到清晰的像；C．如果使蜡烛向左移动，光屏需要向右移动才能接收到清晰的像；D．如果把蜡烛与光屏对调，光屏上将不会出现清晰的像。

凸透镜成像实验专题练习含答案

凸透镜成像实验专题1.小明同学用凸透镜、蜡烛、光屏和刻度尺等器材完成“探究凸透镜成像规律”的实验。

（1）为了测出凸透镜的焦距，小明将凸透镜正对太阳光，用一个光屏在透镜的另一侧移动，直到光屏上得到一个的光斑，测出光斑到凸透镜的距离为10cm，则该透镜的焦距为_________cm。

（2）小明将蜡烛、凸透镜、光屏依次放在刻度尺上，点燃蜡烛后，无论怎样移动光屏都不能在光屏上得到像，请你指出其中一条可能的原因：__________________________。

（3）重新调整后，将蜡烛放在下图中的A位置上如图12，光屏在B位置上，为了找到清晰的像，应将光屏向_______（填“左”或“右”）移动。

（4）依次改变蜡烛的位置，移动光屏，直到找到清晰的像。

记录的数据如下表。

①在1—4次实验中，所成的像为倒立、_______的实像。

②第6次的像比第5次的_______ （填“大”或“小”）。

（5）将蜡烛放在上图中的C点，观察到烛焰的正立、放大的虚像后，若希望看到更大的虚像，应将蜡烛向_______（填“左”或“右”）移动。

（6）小明还想知道蜡烛火焰与光屏上成的像是否左右颠倒．请你帮他设计实验。

你的设计方法是：。

次数 1 2 3 4 5 6物距40 35 30 25 20 15(cm)像距13.5 14 15 16.7 2030(cm)答案：（1）最亮最小、10 （2）三心不在同一高度（只要答案合理）（3）左（4）缩小、大（5）左（ 6）向左吹气使烛焰向左晃动，观察烛焰的像向哪边晃动。

2.小明在“探究凸透镜成像规律”实验中，用装有6个发光二极管的有方格的白纸板做发光物体，如图甲所示．又用这种有同样大小方格的白纸板做光屏．将发光物体、凸透镜和光屏组装到光具座上并调整好．（1）当发光物体在a点时，如图乙所示，在光屏上成的像如图丙所示，则光屏上的像是倒立、________的实像．将发光物体由a点移动到b点，要想找到像的位置，应移动光屏，直到_________为止．（2）用这种发光物体和光屏做实验，最主要的一条优点是：__________________________ （3）如图乙所示，当发光物体在a点时，物与像之间的距离为S1当发光物体在b点时，物与像之间的距离为S2，则S1________S2．（选填“>”、“=”或“<”）（4）小明探究完凸透镜成像规律后，接着又做了一个观察实验．他把光屏取下来，把发光物体放在凸透镜左侧，从凸透镜右侧沿主光轴向凸透镜方向观察，如图所示．当眼睛离凸透镜较远时看到了发光物体的倒立的像，离凸透镜较近时就看不到这个像了，请分析并说明其原因。

凸透镜成像专题

凸透镜成像专题一、例题分析【例1】关于凸透镜成像规律的下列说法中，正确的是[ ]A．将物体由3倍焦距处移至1.5倍焦距处的过程中，物体的像逐渐变小B．凸透镜可以成正立、放大的实像C．凸透镜可以成正立、放大的虚像D．置于焦距以内的物体不能成像【解答】C【说明】只要物体不放在焦点上，凸透镜就能使物体成像。

判断凸透镜成像情况时，要抓住一倍焦距、二倍焦距这两个分界点；抓住由这两个分界点分开的三个区域成像特点。

【例2】在使用照相机时，下列做法中正确的是[ ]A．拍摄远景时，应当将镜头向前伸B．拍摄近景时，应当将镜头向前伸C．阴天拍摄景物时，应当开大光圈D．阴天拍摄景物时，应当缩小光圈【解答】B、C【说明】使用照相机时，需要景像清晰、曝光适度，采用调节光圈、距离、时间的方法满足要求。

一般情况下，物体固定不动（或拍摄在某处的物体），物距确定，根据具体情况改变像距使物体成清晰的像在胶片上。

【例3】欲使屏幕上的景像大一些，应当采取的做法是[ ]A．将幻灯机向后移动B．将幻灯机向前移动C．将幻灯片移近镜头D．将幻灯片远离镜头【解答】A、C【说明】使用幻灯机时，应当在屏上出现放大、倒立的实像，需要将幻灯片倒置，还需要调节屏幕的位置、镜头的位置，使屏上的像清晰。

【例4】将物体从物距为1.5f处移向3f处，在移动时物体的像[ ]A．先是放大像后是缩小像B．先是缩小像后是放大像C．逐渐变大D．逐渐缩小【解答】A、D【说明】“放大”、“缩小”指像与物相比较的结果。

像比物大称为放大的像，像比物小则为缩小的像。

“变大”、“变小”则指像本身的变化情况，如果后一次的像比前一次的像大，称为变大，后一次像比前一次像小则称为变小。

【例5】放映幻灯时，在屏幕上得到的是幻灯片上景物的[ ]A．正立放大的虚像B．正立放大的实像C．倒立放大的虚像D．倒立放大的实像结论是选项D正确。

【解答】D【说明】实像由实际光线的交点组成，能够用屏幕显示。

虚像处没有实际光线通过，它由出射光线的反方向延长线交点组成，无法在屏幕上显示，只能用眼睛或仪器观察。

(完整版)初中物理凸透镜成像规律专题(含答案)

A．放大的像 B．等大的像 C．缩小的像 D．正立的像
10．某同学做"探究凸透镜成像的规律"实验时，所用凸透镜的焦距为f，保持凸透镜位置不变，如图所示，先后使烛焰位于a，b，c，d四点，并分别调整光屏的位置，关于a，b，c，d四点的成像情况，他归纳出下列说法，其中错误的是（）
A．烛焰位于a点时，屏上出现的实像最小
A．a端变细，b端变细B．a端变粗，b端变粗
C．a端变细，b端变粗D．a端变粗，b端变细
8．蜡烛放在如图所示位置，通过凸透镜成倒立、缩小的像，小红画了图中的光路，下列说法正确的是（）
A．小红画的光路是正确的
B．蜡烛通过透镜成的是虚像
C．透镜的焦距小于10cm
D．透镜的焦距大于20cm
9．在探究凸透镜成像规律时，小明将蜡烛沿主光轴由距透镜90cm移至120cm的过程中，发现烛焰在图示位置光屏上的像一直比较清晰。若他再将蜡烛移至距透镜7cm处，移动光屏，则屏上得到的像一定是（）
4．烛焰和光屏的中心在凸透镜主光轴上，它们的初位置如图所示，凸透镜的焦距为10cm。下列操作不可能使烛焰在光屏上成清晰像的是（）
A．仅将蜡烛移至刻度线M的左侧某处
B．仅将光屏移至刻度线P的右侧某处
C．仅将凸透镜向左移至刻度N处
D．将透镜右移3cm，且光屏移至刻度线Q的右侧某处
5．如图，小强在做凸透镜成像实验时，他得到以下结论，你认为正确的是（）
A．蜡烛置于c点时，在光屏上能成一个放大的像
B．蜡烛置于b点时，在光屏上能成一个倒立缩小的像
C．蜡烛从a点向b点移动，光屏上的像逐渐变大
D．蜡烛从b点向左移动，光屏上的像逐渐变大
6．小华在研究凸透镜成像规律时，将平行光正对凸透镜照射，另一侧的光屏移动到距凸透镜10厘米处时，得到一个最小最亮的光斑。接着把光源换成蜡烛，调整好相关器材的高度，将凸透镜固定在光具座中央50厘米刻度线处，移动蜡烛到光具座的左端并点燃，再移动光屏至如图所示位置时，在光屏中央得到一个清晰的像。保持凸透镜位置不变，通过移动蜡烛及光屏的位置，下列成像情况符合实际的是（）

凸透镜成像规律专题复习

实验中的几个典型问题
• 1.为了使烛焰的像成在光屏的中央，应调节烛焰、透镜、光屏的中心，使它们的三心在同一高度上。
• 2.如果烛焰在光屏上的像不在光屏中央，而是在光屏上方，应该如何将像调到光屏中央？方法有三种： ①蜡烛往______移动； ②透镜往________移动； ③光屏往_______移动。
类型三：像的性质问题
例如：蜡烛、凸透镜、光屏的位置如图所示，此时光屏上出现烛焰清晰的像，则像的特点是（C）
A.倒立缩小 B.倒立等大 C.倒立放大 D.正立距不变的照相机给某个同学拍照，底片上成一个清晰的全身像，若
要改拍半身像，则照相机应
（靠近/远离）该同学，镜头离底片
凸透镜成像规律（二）
4.两个动态规律
成实像时，物体靠近透镜，所成实像变大，像距变大；
成虚像时，物体靠近透镜，所成的虚像变小，像距变小。
即：无论成什么像，当物体越靠近焦点时，所成的像越大像距越大。
无论成虚像还是成实像，像都和物体移动的方向相同。
5.如果是物体放在二倍焦距以外,则物体移动的速度大于像移动的速度；如果物体放在焦距与二倍焦距之间,则物体移动速度的小于像移动的速度。
（）
A．10 cm B．8 cm
C．6 cm D．4 cm
类型二：像距（物距）大小判定
如图，用焦距为5cm的凸透镜进行了如下实验操作：将蜡烛放在A处时，位于P处（图中未画出）的光屏上得到了清晰的缩小像；保持透镜位置不变，向右移动蜡烛至B处，再将光屏从P处移至另一位置得到清晰的放大像，则两次所成的像都是倒立的，P位于A的右侧，上述过程中光屏是向右侧移动的，用刻度表示透镜在光具座上的位置在 55cm～60cm 之间．
实验中的几个典型问题

凸透镜成像规律的十大题型

凸透镜成像规律的十大题型
凸透镜成像规律是光学中的重要知识点，以下是常见的十大题型：
1. 确定焦距：给定一束平行光经过凸透镜后的聚焦情况，要求确定凸透镜的焦距。

2. 应用题：根据凸透镜成像的应用（如照相机、投影仪、放大镜等），给出物距和像距的关系，或给出像的性质，求出凸透镜的焦距。

3. 作图题：根据给定的物距和像的性质（实像或虚像，放大或缩小），使用光路图表示凸透镜的成像过程，并标出物距、像距和焦距。

4. 比较大小关系：比较物距、像距和焦距的大小关系，分析像的性质（正立或倒立，放大或缩小）和虚实。

5. 动态分析：分析物体移动时，像的移动情况以及像距、物距和焦距的变化情况。

6. 求最值：当物体位于凸透镜的什么位置时，像距最大或最小，求此时的物距和像距。

7. 结合生活实际：结合生活中的实例（如使用放大镜观察物体、照相机的使用等），分析凸透镜成像规律的应用。

8. 综合题：结合其他光学元件（如平面镜、凹透镜等）或物理知识（如光的反射、折射等），综合考查凸透镜成像规律的应用。

9. 误差分析：分析实验中产生误差的原因，如何减小误差，如何提高实验的准确性。

10. 实验探究题：设计实验探究凸透镜成像的规律，记录实验数据，分析数据，得出结论。

以上是常见的凸透镜成像规律的十大题型，通过练习这些题目，可以加深对凸透镜成像规律的理解和应用。

第6节透镜和视觉(凸透镜成像专题复习)(PPT课件(初中科学)29张)

A．沿平行主轴方向远离透镜移动 B．沿O与S’连线方向远离透镜移动
C．沿F2与S’连线方向远离透镜移动 D．沿F1与S’连线方向远离透镜移动
2024/9/22
如图所示，当用眼睛去视察镜子时，光束好像是从M处发散开来的，则透镜的焦距是（） A．0．5米 B．0．3米 C．0.2米 D．0.1米
2024/9/22
如图所示，F1、F2是凸透镜的焦点，S是放在凸透镜前的点光源，S’为S经凸透镜所成的像。当光源S沿平行主轴的方向向透镜移动时（始终保持u>f），像S’的移动情况是（）
A．沿平行主轴方向远离透镜移动 B．沿O与S’连线方向远离透镜移动
C．沿F2与S’连线方向远离透镜移动 D．沿F1与S’连线方向远离透镜移动
B．图中Ⅱ区域，比A＇B＇大，箭头方向向下
C．图中Ⅲ区域，比A＇B＇大，箭头方向向上
D．图中Ⅳ区域，比A＇B＇小，箭头方向向下
Ⅰ
Ⅱ
F
F
B＇
·
·
·
A＇
Ⅲ
Ⅳ
O
2f
2f
2024/9/22
5．如图所示，F1、F2是凸透镜的焦点，S是放在凸透镜前的点光源，S’为S经凸透镜所成的像。当光源S沿平行主轴的方向向透镜移动时（始终保持u>f），像S’的移动情况是（）
凸透镜成像规律
F F
f u>2f f<v<2f 倒立缩小实像
2024/9/22
F F
f u=2f v=2f 倒立等大实像
2024/9/22
F F
f f<u<2f v>2f 倒立放大实像
2024/9/22
2024/9/22
F F

八年级上册物理《凸透镜成像》期末必考点梳理

1.凸透镜：中间厚两边薄，对光线具有会聚作用
2.凹透镜：中间薄两边厚，对光线具有发散作用
3.图甲透镜对光线具有会聚作用，应该是凸透镜；图乙透镜对光线具有会聚作用，应该是凹透镜。

4.三条特殊的光线
5.下图中凸透镜的焦距有10cm.(平行光线经过凸透镜折射后过焦点)
6.凸透镜成像规律
技巧：一倍焦距分虚实；二倍焦距分大小。

实像异侧倒；虚像同侧正。

物近像远像变大，1倍焦距内反变化。

换焦距大的透镜，物距不变时，像变大。

补充考点：凸透镜成像的大小与物体大小、凸透镜焦距以及物体到凸透镜的距离有关，做这类型实验时要注意控制变量。

7.凸透镜的应用
8.视角：物体对眼睛所成视角的大小不仅和物体本身的大小有关，还和物体到眼睛的距离有关。

9.近视眼和远视眼。
