【CN209972818U】分装机【专利】

合集下载

一种米饭分装机[发明专利]

专利名称：一种米饭分装机
专利类型：发明专利
发明人：赵荣艳
申请号：CN202010751588.X 申请日：20200730
公开号：CN112009732A
公开日：
20201201
专利内容由知识产权出版社提供
摘要：本申请公开了一种米饭分装机。

包括：机架和设置在所述机架上的链条升降装置、扒松桶、分饭装置与自动落盒装置；本申请利用机架作为基础安装座，在其上安装链条升降装置、扒松桶、分饭装置与自动落盒装置，操作人员先将成摞的饭盒放入本装置的饭盒容纳部内，链条升降装置将米饭锅提升并将锅内的米饭翻转倒入扒松桶内，扒松桶对米饭进行扒松操作，然后利用分饭装置将扒松后的米饭进行定量分装，启动气缸，其活塞杆向上移动，带动推块向上移动，直至推块推动导入摆轴的固定端，导入摆轴活动，进而使得饭盒由饭盒容纳部下落至底板上，再利用无杆气缸将饭盒移至分饭装置的下方，以承接米饭，实现米饭的自动倒入、扒松、分装、自动落盒的操作过程。

申请人：燕诚智能设备制造河北有限公司
地址：065599 河北省廊坊市固安县工业园区内、通达道南侧
国籍：CN
代理机构：北京志霖恒远知识产权代理事务所(普通合伙)
代理人：姚朝权
更多信息请下载全文后查看。

【CN209719983U】一种代用茶包装用计量分装机【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920211106.4(22)申请日 2019.02.18(73)专利权人洛阳深山生物科技有限公司地址 471500 河南省洛阳市栾川县旅游产业集聚区科技北路标准化厂房D栋01-2号(72)发明人李海武　李佩怡　陈小军　(74)专利代理机构郑州金成知识产权事务所(普通合伙) 41121代理人郭增欣(51)Int.Cl.B65B 1/46(2006.01)B65B 51/14(2006.01)B65B 1/04(2006.01)(54)实用新型名称一种代用茶包装用计量分装机(57)摘要本实用新型涉及代用茶包装用计量分装机技术领域。

一种代用茶包装用计量分装机，包括底座，所述底座的顶部固定连接有装置箱，所述装置箱顶部开设的方形槽内套接有集料箱，所述集料箱内壁左右两侧均固定连接有集料板，所述集料箱的底部连通有方形给料套。

本实用新型解决了代用茶包装在包装时效率慢的问题。

本实用新型通过对方形给料套的改进，在使用时，当量取套位于集料板的整下方时，由第一电动推杆带动固定杆推动量取套，当将量取套推动至笑料套内，完成取样，此时的密封板将通槽挡住，避免出现代用茶遗落进方形给料套内，避免人工取样繁琐的操作，而且避免手部接触代用茶，保证了代用茶的卫生安全，而且提高了操作的效率。

权利要求书1页说明书3页附图1页CN 209719983 U 2019.12.03C N 209719983U权　利　要　求　书1/1页CN 209719983 U1.一种代用茶包装用计量分装机，包括底座（1），其特征在于：所述底座（1）的顶部固定连接有装置箱（2），所述装置箱（2）顶部开设的方形槽内套接有集料箱（3），所述集料箱（3）内壁左右两侧均固定连接有集料板（4），所述集料箱（3）的底部连通有方形给料套（5），所述方形给料套（5）内腔的右侧可拆卸连接有第一电动推杆（6），所述第一电动推杆（6）的自由端固定连接有固定杆（7），所述固定杆（7）的左端与量取套（8）的右侧可拆卸连接，所述量取套（8）右侧的上方可拆卸连接有密封板（9），所述装置箱（2）的右侧设置有控制器（10），所述方形给料套（5）的左侧固定连接有下料套（11），所述下料套（11）的底部固定连接有锥形套（12），所述锥形套（12）的底端贯穿所述装置箱（2）内壁的底部且延伸至其下方，所述锥形套（12）内套接有下料套口（13），所述装置箱（2）底部的左侧固定连接有第一封合板（14），所述装置箱（2）底部的右侧固定连接有第二电动推杆（15），所述第二电动推杆（15）的自由端固定连接有第二封合板（16），所述控制器（10）与所述第一电动推杆（6）电连接。

【CN209869151U】一种塑料颗粒烘干分装机【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920379405.9(22)申请日 2019.03.25(73)专利权人温州市繁华工程塑料有限公司地址 325000 浙江省温州市经济技术开发区滨海十一路311号6幢(72)发明人孔祥银　叶丰　朱起林　高明华　朱继兴　孔祥胜　(51)Int.Cl.B29B 13/06(2006.01)(54)实用新型名称一种塑料颗粒烘干分装机(57)摘要本实用新型涉及一种塑料颗粒烘干分装机，涉及塑料烘干技术领域，包括机架，机架上设有干燥箱、料仓，料仓底上设有进料槽，干燥箱上设有上料单元，上料单元包括上料风机，上料风机上设有上料口和出料口，于干燥箱上还设有滚动干燥组件和热风组件，料仓底部开设有循环口通向进料槽，料仓侧壁还设有分装单元，将塑料颗粒倒入进料槽，开启上料风机，塑料颗粒自第一进料管吸入并沿出料口通入干燥箱，继而进入滚动干燥组件，开启热风组件，塑料颗粒沿滚动干燥组件滚动向下，同时经由热风干燥，最终进入料仓，同时塑料颗粒由循环口排出至进料槽，继而由第一进料管吸入再次循环干燥，干燥彻底时，经由分装单元进行分装，噪音小、干燥彻底。

权利要求书1页说明书4页附图3页CN 209869151 U 2019.12.31C N 209869151U权　利　要　求　书1/1页CN 209869151 U1.一种塑料颗粒烘干分装机，包括机架(1)，其特征在于：所述机架(1)上设有干燥箱(2)，所述干燥箱(2)底部连接有圆锥形的料仓(3)，所述料仓(3)底部一侧侧壁设有进料槽(4)，于所述干燥箱(2)顶部设有上料单元(5)，所述上料单元(5)包括设置于所述干燥箱(2)顶部的上料风机(6)，所述上料风机(6)上设有上料口(7)和出料口(8)，于所述干燥箱(2)内还设有滚动干燥组件(9)，所述出料口(8)通入所述滚动干燥组件(9)顶部，所述上料口(7)上连接有第一进料管(10)伸入所述进料槽(4)底部，所述干燥箱(2)内底端设有热风组件(12)，所述料仓(3)底部开设有循环口(13)通向所述进料槽(4)，所述料仓(3)侧壁还设有分装单元(14)。

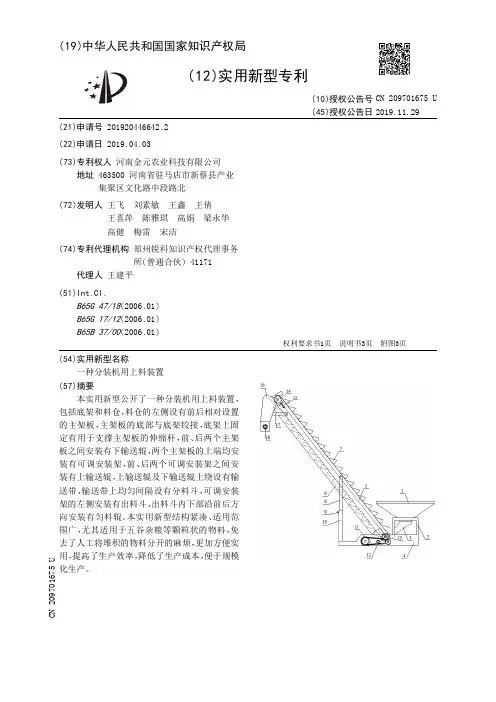

【CN209701675U】一种分装机用上料装置【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920446642.2(22)申请日 2019.04.03(73)专利权人河南金元农业科技有限公司地址 463500 河南省驻马店市新蔡县产业集聚区文化路中段路北(72)发明人王飞　刘素敏　王鑫　王倩　王喜萍　陈雅琪　高娟　梁永华　高健　梅雷　宋洁　(74)专利代理机构郑州锐科知识产权代理事务所(普通合伙) 41171代理人王建平(51)Int.Cl.B65G 47/18(2006.01)B65G 17/12(2006.01)B65B 37/00(2006.01)(54)实用新型名称一种分装机用上料装置(57)摘要本实用新型公开了一种分装机用上料装置，包括底架和料仓，料仓的左侧设有前后相对设置的主架板，主架板的底部与底架铰接，底架上固定有用于支撑主架板的伸缩杆，前、后两个主架板之间安装有下输送辊，两个主架板的上端均安装有可调安装架，前、后两个可调安装架之间安装有上输送辊，上输送辊及下输送辊上绕设有输送带，输送带上均匀间隔设有分料斗，可调安装架的左侧安装有出料斗，出料斗内下部沿前后方向安装有匀料辊。

本实用新型结构紧凑、适用范围广，尤其适用于五谷杂粮等颗粒状的物料，免去了人工将堆积的物料分开的麻烦，更加方便实用，提高了生产效率，降低了生产成本，便于规模化生产。

权利要求书1页说明书3页附图3页CN 209701675 U 2019.11.29C N 209701675U权　利　要　求　书1/1页CN 209701675 U1.一种分装机用上料装置，包括底架（4）和料仓（1），底架（4）上设有用于放置料仓（1）的支撑架（2），料仓（1）的底部连接有沿左下方倾斜的出料通道（3）；其特征在于：料仓（1）的左侧设有输送机构，所述输送机构包括前后相对设置的主架板（5），所述主架板（5）沿左上方倾斜，主架板（5）的底部与底架（4）铰接，底架（4）上固定有用于支撑主架板（5）的伸缩杆，所述伸缩杆的顶部与主架板（5）的中部铰接；前、后两个主架板（5）之间安装有下输送辊（13），且下输送辊（13）位于出料通道（3）出口的左下方，两个主架板（5）的上端均安装有可调安装架（15），前、后两个可调安装架（15）之间安装有上输送辊（14），所述上输送辊（14）平行于下输送辊（13），上输送辊（14）及下输送辊（13）上绕设有输送带，输送带上均匀间隔设有分料斗（7），所述分料斗（7）随输送带移动，且分料斗（7）位于输送带的上幅面时，分料斗（7）的上端敞口；可调安装架（15）的左侧安装有出料斗（16），出料斗（16）内下部沿前后方向安装有匀料辊（18），底架（4）上安装有电机（11），所述电机（11）通过链轮链条传动驱动下输送辊（13）、上输送辊（14）及匀料辊（18）转动。

分装机[发明专利]

专利名称：分装机
专利类型：发明专利
发明人：李文泽
申请号：CN202010890755.9申请日：20200829
公开号：CN111942625A
公开日：
20201117
专利内容由知识产权出版社提供
摘要：本发明公开了一种分装机，该分装机包括机架，在机架上设有环形支撑架，以及用于驱动环形支撑架旋转的驱动装置，沿环形支撑架布设有多个分装罐，各分装罐侧面上开设有闸板口，闸板口中对应设有闸板，在闸板上设置滚轮，并在环形支架外周固定设置滚轮支撑环，滚轮支撑环内设有弧形波动齿段和弧形内凸段，当滚轮接触弧形内凸段，闸板对应关闭，当滚轮接触弧形拨动齿段，闸板对应开启，通过这种机械结构的方式，控制分装罐上闸板的开闭，无需在每一个分装罐上设置气控阀或电控阀，降低制作成本，另外，由于滚轮支撑环内设有弧形波动齿段，当滚轮接触弧形波动齿段，可引起闸板的振动，使得分装罐内颗粒物料能够掉落装入容器中。

申请人：李文泽
地址：024000 内蒙古自治区赤峰市阿鲁科尔沁旗罕苏木白彦浩树嘎查
国籍：CN
代理机构：河南科技通律师事务所
代理人：张建东
更多信息请下载全文后查看。

【CN209922868U】一种基于AB胶自动分装机【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920513931.X(22)申请日 2019.04.16(73)专利权人惠州市德佑威新材料有限公司地址 516008 广东省惠州市仲恺高新区陈江街道陈江村白云山村民小组厂房二楼(72)发明人何小青　其他发明人请求不公开姓名　(74)专利代理机构深圳市千纳专利代理有限公司 44218代理人蔡义文(51)Int.Cl.B67C 3/24(2006.01)B67C 3/26(2006.01)B67C 3/22(2006.01)B01F 13/10(2006.01)B01F 7/24(2006.01)(54)实用新型名称一种基于AB胶自动分装机(57)摘要本实用新型公开了一种基于AB胶自动分装机，包括桶体、伸缩调节机构和防沉搅拌机构，所述桶体的左右两侧顶端均设置有进料口，所述第一存放槽的右侧安装有第二存放槽，所述防沉搅拌机构分别位于第一存放槽、第二存放槽的内部，所述第一存放槽、第二存放槽的底端均连接有出料口。

该基于AB胶自动分装机，与现有的普通基于AB胶自动分装机相比，可以对该分装机内部分装口与盛放AB胶的容器之间的间距进行调整，有利于AB胶进行分装，并且可以对残留的AB 胶进行收集、回收，避免了AB胶的浪费，同时也可以对该分装机内部的AB胶进行实时搅拌，维持AB 胶内部的充分混合状态，防止AB胶在存放的过程中产生沉淀，而影响AB胶的分装使用。

权利要求书1页说明书3页附图3页CN 209922868 U 2020.01.10C N 209922868U权　利　要　求　书1/1页CN 209922868 U1.一种基于AB胶自动分装机，包括桶体(2)、伸缩调节机构(7)和防沉搅拌机构(11)，其特征在于：所述桶体(2)的左右两侧顶端均设置有进料口(1)，且桶体(2)的内部固定有第一存放槽(3)，所述第一存放槽(3)的右侧安装有第二存放槽(12)，所述防沉搅拌机构(11)分别位于第一存放槽(3)、第二存放槽(12)的内部，所述第一存放槽(3)、第二存放槽(12)的底端均连接有出料口(5)，且出料口(5)的底端设置有流量控制阀(6)，所述伸缩调节机构(7)的后端下方设置有收集槽(13)，且伸缩调节机构(7)位于流量控制阀(6)的底端，所述伸缩调节机构(7)的底端下方安装有卡块(8)，且卡块(8)的外表面连接有弹簧(9)，所述桶体(2)的底端外部设置有固定底座(4)，且固定底座(4)的下方连接有分装槽(10)。

【CN209867908U】一种发动机合装及分装托盘【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920424530.7(22)申请日 2019.04.01(73)专利权人重庆赛科机电技术服务有限公司地址 401120 重庆市渝北区北部新区高新园黄山大道中段66号东电大楼A区一楼(72)发明人屈小翔　汪蓝剑　(74)专利代理机构北京中政联科专利代理事务所(普通合伙) 11489代理人何浩(51)Int.Cl.B23P 21/00(2006.01)B25B 27/00(2006.01)B62D 65/10(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种发动机合装及分装托盘(57)摘要本实用新型提供一种发动机合装及分装托盘，涉及发动机托盘领域，包括托盘底板、电动机支撑座和变速器支撑座，托盘底板竖向一侧边上对称式通过螺栓与两个副车架后支撑座底部的连接底板固定连接。

本实用新型中，本托盘设置有多个支撑组件，则在发动机进行分装的时候，该托盘能够托住发动机分装总成，通过多个不同的支撑组件对不同的连接组件进行支撑，能够在线完成发动机的分装和合装，完成发动机相关零部件的装配和安装，通过多个螺栓进行固定，同时不同组件的支撑组件可随时进行更换，其灵活性更高，适用于不同的型号的发动机的分装和总装，有效实现了不同型号的发动机产品在汽车整车生产厂共线分装的需求。

权利要求书1页说明书4页附图6页CN 209867908 U 2019.12.31C N 209867908U权　利　要　求　书1/1页CN 209867908 U1.一种发动机合装及分装托盘，包括托盘底板(1)、电动机支撑座(2)和变速器支撑座(4)，其特征在于：所述托盘底板(1)竖向一侧边上对称式通过螺栓与两个副车架后支撑座(7)底部的连接底板(701)固定连接，所述托盘底板(1)竖向另一侧边上对称式通过螺栓与两个定位销座(3)固定连接，所述托盘底板(1)横向两侧边上分别通过螺栓固定连接有制动盘支撑座(6)和副车架前支撑座(5)上的下支撑板(501)，所述托盘底板(1)的顶部还通过螺栓与所述变速器支撑座(4)固定连接，所述托盘底板(1)横向一侧边上还通过螺栓与所述电动机支撑座(2)固定连接。

【CN209492774U】一种自动剔除劣质药片的药片分装机【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920236788.4(22)申请日 2019.02.22(73)专利权人安徽联谊药业股份有限公司地址 236620 安徽省阜阳市太和县大新镇人民路60号(72)发明人卞学阁　时文龙　朱德亮　徐新云　(74)专利代理机构南京聚匠知识产权代理有限公司 32339代理人刘囝(51)Int.Cl.B65B 57/00(2006.01)B65B 37/00(2006.01)B65B 57/14(2006.01)(54)实用新型名称一种自动剔除劣质药片的药片分装机(57)摘要本实用新型公开了一种自动剔除劣质药片的药片分装机，包括支架Ⅰ、下料装置、皮带传送机构、金属片Ⅰ、金属片Ⅱ、推板、回收桶、电容检测装置、控制器；支架Ⅰ固定设于底板上，下料装置固定设于支架Ⅰ前侧面；皮带传送机构固定设于下料装置下方，包括主动滚筒、从动滚筒以及传送带；传送带的各凹槽内设有塑料弹簧，各塑料弹簧一端与传送带相连，另一端固定连接金属片Ⅰ；金属片Ⅱ固定设于传送带上方；电容检测装置两端与金属片Ⅰ、金属片Ⅱ相连；推板可前后移动地设于传动带上方，传送带下方对应一侧设有回收桶；控制器分别与电容检测装置、推动装置相连。

本实用新型有效实现对药片包装的加料控制，自动剔除劣质药片，提高了生产效率和合格率。

权利要求书1页说明书3页附图2页CN 209492774 U 2019.10.15C N 209492774U权　利　要　求　书1/1页CN 209492774 U1.一种自动剔除劣质药片的药片分装机，其特征在于：包括支架Ⅰ、下料装置、皮带传送机构、金属片Ⅰ、金属片Ⅱ、推板、推动装置、回收桶、金属杆Ⅰ、电容检测装置、控制器；所述支架Ⅰ固定设于所述底板上，所述下料装置固定设于支架Ⅰ前侧面，且内部沿高度方向均布若干药片槽；所述皮带传送机构固定设于所述下料装置下方，包括主动滚筒、从动滚筒、以及连接主动滚筒和从动滚筒的传送带；所述传送带上均布若干凹槽，各凹槽之间的间距与下料装置上各药片槽之间的间距相同；所述传送带的各凹槽内设有塑料弹簧，各塑料弹簧一端与对应的传送带相连，另一端固定连接一个对应的金属片Ⅰ；所述金属片Ⅱ固定设于传送带上方、沿传送方向远离下料装置的一侧位置处；所述金属杆Ⅰ位于金属片Ⅱ和传送带上皮带之间、正对金属片Ⅱ的位置处；当传送带传送时，所述金属杆Ⅰ与传送过来的对应位置处的金属片Ⅰ相接触；所述电容检测装置的两端与所述金属片Ⅰ、金属片Ⅱ相连；所述推板通过推动装置可前后移动地设于所述传动带上方，所述传送带下方对应一侧设有所述回收桶；所述控制器分别与电容检测装置、推动装置相连。

【CN209997922U】一种饲料分装装置【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920532197.1(22)申请日 2019.04.18(73)专利权人郑州臻美资源农牧科技有限公司地址 451100 河南省郑州市新郑市郭店镇芦家桥(72)发明人刘庆中　(74)专利代理机构郑州银河专利代理有限公司41158代理人严艳丽(51)Int.Cl.B07B 1/28(2006.01)B07B 1/46(2006.01)B07B 1/42(2006.01)(54)实用新型名称一种饲料分装装置(57)摘要本实用新型提供一种饲料分装装置，涉及饲料加工技术领域，该饲料分装装置包括壳体，横杆的上表面和/或下表面设有若干个与横杆交错成网状且相互平行的纵杆，所述壳体的侧壁上开设有使纵杆穿过的条状缺口，每个纵杆的端部铰接有一对呈X型交错设置的连杆，连杆的端部与相邻的另一连杆的端部铰接，所述条状缺口内设有用于控制连杆滑移和锁止的锁定机构；移动其中一个或几个纵杆，通过连杆的传动作用，则使所有的纵杆同步的移动，从而调节了横杆和纵杆组成的网状结构的空隙大小，实现了对饲料的颗粒大小的筛分分选的控制，本实用新型通过移动纵杆就可以实现对横杆和纵杆组成的网状结构的空隙大小的调节，操作十分简便，适用范围广。

权利要求书1页说明书3页附图1页CN 209997922 U 2020.01.31C N 209997922U权　利　要　求　书1/1页CN 209997922 U1.一种饲料分装装置，包括壳体（1）、安装在壳体（1）内的若干层分选机构和与壳体（1）的内部下侧接通的排料管A（10），其特征是，所述分选机构包括固定连接在壳体（1）内壁且等间距分布的若干的横杆（2），横杆（2）的上表面和/或下表面设有若干个与横杆（2）交错成网状且相互平行的纵杆（3），所述壳体（1）的侧壁上开设有使纵杆（3）穿过的条状缺口（5），每个纵杆（3）的端部铰接有一对呈X型交错设置的连杆（4），连杆（4）的端部与相邻的另一连杆（4）的端部铰接，所述条状缺口（5）内设有用于控制连杆（4）滑移和锁止的锁定机构。

【CN209999316U】一种分切机用自动上料装置【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920434613.4(22)申请日 2019.04.02(73)专利权人桐庐东方彩印针织有限公司地址 311599 浙江省杭州市桐庐县旧县街道旧县村(72)发明人徐友明　陆晓宏　(51)Int.Cl.B26D 7/06(2006.01)(54)实用新型名称一种分切机用自动上料装置(57)摘要本实用新型公开了一种分切机用自动上料装置，包括底座和设置在底座上方的分切机主体，所述分切机主体顶部设有控制装置，分切机主体右侧顶部设有放料槽，所述放料槽右侧设有运料槽，所述运料槽底部设有两组伸缩杆组第一伸缩杆组和第二伸缩杆组，所述第一伸缩杆组和第二伸缩杆组下方分别设有第一电机组和第二电机组，所述第一电机组、第二电机组均与控制装置电性连接，所述放料槽和运料槽均中部呈下凹的圆弧状，放料槽靠近分切机主体的一侧设有挡板一，运料槽远离放料槽的一侧设有挡板二。

本实用新型结构简单，使用方便，可自动完成上料工序，整个过程省时省力，操作方便。

权利要求书1页说明书2页附图2页CN 209999316 U 2020.01.31C N 209999316U权　利　要　求　书1/1页CN 209999316 U1.一种分切机用自动上料装置，包括底座(1)和设置在底座(1)上方的分切机主体(2)，其特征在于：所述分切机主体(2)顶部设有控制装置(3)，分切机主体(2)右侧顶部设有放料槽(4)，所述放料槽(4)右侧设有运料槽，所述运料槽底部设有两组伸缩杆组第一伸缩杆组和第二伸缩杆组(7)，所述第一伸缩杆组和第二伸缩杆组(7)下方分别设有第一电机组(8)和第二电机组(9)，所述第一电机组(8)、第二电机组(9)均与控制装置(3)电性连接，所述放料槽(4)和运料槽中部呈下凹的圆弧状，放料槽(4)靠近分切机主体(2)的一侧设有挡板一(10)，运料槽远离放料槽(4)的一侧设有挡板二(11)。

一种自动定量分装机[实用新型专利]

专利名称：一种自动定量分装机专利类型：实用新型专利
发明人：陈爱明,林岳俊
申请号：CN201020697357.7申请日：20101229
公开号：CN201914488U
公开日：
20110803
专利内容由知识产权出版社提供
摘要：本实用新型涉及包装技术领域，特别是一种自动定量分装机，与现有技术相比，该自动定量分装机在振动装置上设有一个螺旋下料旋转盘，螺旋下料旋转盘与振动装置之间通过若干个可旋转的支撑杆进行连接，振动装置下还设有一个防震装置，防震装置通过套有橡胶套的柱子支撑在壳体底盘上，振动装置与防震装置之间也通过套有橡胶套的柱子进行支撑，在振动装置与壳体底盘之间还设有固定环，在称料装置与壳体底盘之间还设有一个减震盘，采用螺旋下料旋转盘和直立式振动方式，可以有效的提高下料速度和防止漏斗堵塞现象，大大的提高了下料的准确度，同时设置有多重防震措施，保证称重装置的正常运行，减少了称重误差，提高精确度，具有良好的使用效果。

申请人：曾鸿飞
地址：363000 福建省漳州市金峰工业区北斗工业园跃庆印务
国籍：CN
更多信息请下载全文后查看。

一种化妆品生产用分装机[实用新型专利]

专利名称：一种化妆品生产用分装机专利类型：实用新型专利
发明人：牛超伦
申请号：CN201921384318.9
申请日：20190825
公开号：CN210885250U
公开日：
20200630
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种化妆品生产用分装机，涉及化妆品生产技术领域，包括壳体，第二储液箱的内部设有活塞，转接腔内设有阀板，注液管上设有流量控制阀，注液管的下方设有支撑盘，支撑盘的上表面设有旋转盘，旋转盘上开设有凹槽，转动轴的下端固定连接有槽轮，槽轮的下方设有拨盘，支撑盘的两侧均设有传送带。

本实用新型通过设置第二储液箱与流量控制阀，提高化妆品液体分装的精确程度，通过设置旋转盘与凹槽，提高化妆品分装的效率，化妆品瓶身不容易发生跑偏，通过在传送带上设置防护板，分装后化妆品容器不易倾斜，液体不易溅出，防止出现化妆品容器翻倒的情况。

申请人：北京朝批茂利升商贸有限公司
地址：100122 北京市朝阳区双龙南里204楼04层204-13内B4002室
国籍：CN
代理机构：北京智行阳光知识产权代理事务所(普通合伙)
代理人：黄锦阳
更多信息请下载全文后查看。

多功能自动分装机[实用新型专利]

(10)授权公告号 CN 201647162 U(45)授权公告日 2010.11.24C N 201647162 U*CN201647162U*(21)申请号 201020185857.2(22)申请日 2010.05.07B65B 39/00(2006.01)B65B 65/00(2006.01)(73)专利权人曾鸿飞地址363000 福建省漳州市金峰工业区北斗工业园跃庆印务(72)发明人曾鸿飞(54)实用新型名称多功能自动分装机(57)摘要本实用新型涉及食品包装技术领域，特别是一种多功能自动分装机，与现有技术相比，该多功能自动分装机包括机体，在机体上方设置有下料斗，在机体上还设置有多功能操作面板和弧形出料斗，弧形出料斗的外缘呈弧嘴形，该操作面板具有各种不同的操作功能，可根据不同的茶叶类型进行不同的下料速度，还可以根据使用者的要求来进行不同重量的操作，达到一个多功能的智能型的操作系统，此外，通过对弧形出料斗的优化设计，以适应各种不同的套袋，从而可以为各种类型的套袋进行分袋操作，因此是一款智能型、人性化设计的多功能自动分装机，具有良好的市场前景。

(51)Int.Cl.(19)中华人民共和国国家知识产权局(12)实用新型专利权利要求书 1 页说明书 2 页附图 1 页权利要求书CN 201647162 U1/1页1.多功能自动分装机，包括机体，在机体上方设置有下料斗，其特征在于，在所述机体上还设置有多功能操作面板和弧形出料斗。

2.根据权利要求1所述的多功能自动分装机，其特征在于，所述的弧形出料斗的外缘呈弧嘴形，以适应各种不同的套袋。

多功能自动分装机技术领域[0001] 本发明涉及食品包装技术领域，特别是一种多功能自动分装机。

背景技术[0002] 在食品包装行业，特别是一些像茶叶包装等行业，一般都有需要用到大量的自动分装机，需要用分装机将茶叶进行自动分袋套装，而分装机所使用时需要针对各种不同的茶叶配不同的套袋，因此出料斗就需要适应不同的套袋，在操作过程中也需要针对不同的茶叶品种进行不同的操作。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920465802.8
(22)申请日 2019.04.08
(73)专利权人浙江科技学院
地址 310023 浙江省杭州市西湖区留和路
318号
(72)发明人胡梦蝶　李嘉嘉　袁秋萍　李梦园　
章淑寅　许高盼　
(74)专利代理机构浙江永鼎律师事务所 33233
代理人陆永强
(51)Int.Cl.
B65B 1/32(2006.01)
B65B 7/28(2006.01)
(54)实用新型名称分装机(57)摘要本实用新型提供了一种分装机，属于自动化设备技术领域。

它包括机座，所述的机座内设有分装腔，所述的分装腔底部设有第一转动器，所述的第一转动器的转动轴顶部连接有可在分装腔内转动的分装转盘，所述的分装腔顶侧连接有落盖腔，所述的落盖腔内设有能沿竖直方向往复直线运动的压盖组件，所述的压盖组件与分装转盘的位置相对应，所述的落盖腔侧部连接有置盖腔，所述的置盖腔内设有自动补充组件，自动补充组件能沿水平方向往复运动从而能将置盖腔中最底部的一个包装盖送入到落盖腔中。

本实用新型可将称重后的铁皮石斛依次自动分装至石斛罐内，并自动封盖，同时具备自动补充包装盖的功能，无需多次手动补充包装盖，提高了工作效率，
自动化程度较高。

权利要求书1页说明书4页附图2页CN 209972818 U 2020.01.21
C N 209972818
U
权　利　要　求　书1/1页CN 209972818 U
1.一种分装机，包括机座(1)，所述的机座(1)内设有分装腔(2)，其特征在于，所述的分装腔(2)底部设有第一转动器(8)，所述的第一转动器(8)的转动轴顶部连接有可在分装腔(2)内转动的分装转盘(9)，所述的分装腔(2)顶侧连接有落盖腔(4)，所述的落盖腔(4)内设有能沿竖直方向往复直线运动的压盖组件(5)，所述的压盖组件(5)与分装转盘(9)的位置相对应，所述的落盖腔(4)侧部连接有置盖腔(6)，所述的置盖腔(6)内设有自动补充组件(7)，自动补充组件(7)能沿水平方向往复运动从而能将置盖腔(6)中最底部的一个包装盖(17)送入到落盖腔(4)中，所述的机座(1)内还设有石斛放置腔(21)，所述的石斛放置腔(21)下方设有可沿水平方向往复直线运动的石斛挡块(24)，所述的石斛挡块(24)与分装转盘(9)的位置相对应。

2.根据权利要求1所述的分装机，其特征在于，所述的分装转盘(9)上设有若干沿分装转盘(9)轴心处呈环形阵列分布的用于放置石斛罐(11)的石斛罐腔(10)，当分装转盘(9)转动时，压盖组件(5)和石斛挡块(24)的位置分别与一个石斛罐腔(10)对应。

3.根据权利要求2所述的分装机，其特征在于，所述的分装转盘(9)上还设有若干沿分装转盘(9)轴心处呈环形阵列分布的转板(12)，所述的转板(12)与石斛罐腔(10)一一对应，转板(12)与石斛罐(11)的形状相契合，转板(12)底部设有扭力弹簧。

4.根据权利要求3所述的分装机，其特征在于，所述的压盖组件(5)包括设置于落盖腔(4)顶部的第一驱动器(13)，所述的第一驱动器(13)的动力轴上连接有可在落盖腔(4)内沿竖直方向往复直线运动的压盖块(14)，当分装转盘(9)转动时，所述的压盖块(14)能与其中一个石斛罐腔(10)的位置相对应。

5.根据权利要求4所述的分装机，其特征在于，所述的自动补充组件(7)包括设置于置盖腔(6)内且远离所述的压盖块(14)一侧的第二驱动器(15)，所述的第二驱动器(15)上的动力轴连接有可沿水平方向往复直线运动的推盖块(16)。

6.根据权利要求5所述的分装机，其特征在于，当所述的置盖腔(6)内放置有若干包装盖(17)时，所述的推盖块(16)与最底部的包装盖(17)的位置相对应，所述的包装盖(17)的形状与石斛罐(11)相契合。

7.根据权利要求6所述的分装机，其特征在于，所述的机座(1)内还设有石斛投放通道(18)，所述的石斛投放通道(18)底部连接有运输腔(19)，所述的运输腔(19)内设有电动输送带(20)。

8.根据权利要求7所述的分装机，其特征在于，所述的运输腔(19)远离石斛投放通道(18)一侧连接石斛放置腔(21)，所述的石斛放置腔(21)底部连接有阻挡滑腔(22)，所述的阻挡滑腔(22)内设有可沿水平方向往复直线运动的所述的石斛挡块(24)。

9.根据权利要求8所述的分装机，其特征在于，所述的石斛挡块(24)端部连接有弹力弹簧(25)，所述的弹力弹簧(25)远离石斛挡块(24)一端固定连接于阻挡滑腔(22)侧壁部，所述的石斛挡块(24)内设有圆形通道(30)，所述的圆形通道(30)可与石斛放置腔(21)相对应连通。

10.根据权利要求9所述的分装机，其特征在于，所述的阻挡滑腔(22)远离弹力弹簧(25)一侧连接有凸轮腔(26)，所述的凸轮腔(26)顶部设有第二转动器(27)，所述的第二转动器(27)的转动轴底端连接有可在凸轮腔(26)内转动的凸轮(28)，所述的凸轮(28)与石斛挡块(24)相抵接配合。

2。
