Revit实例参数与类型参数
Revit实例参数与类型参数

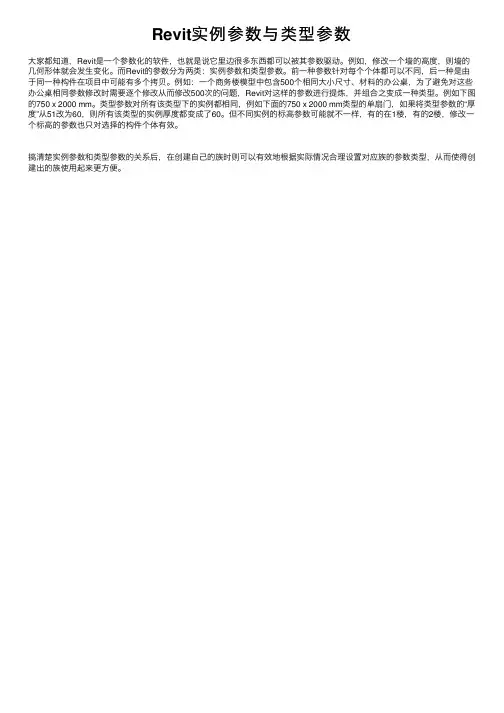

⼤家都知道，Revit是⼀个参数化的软件，也就是说它⾥边很多东西都可以被其参数驱动。
例如，修改⼀个墙的⾼度，则墙的⼏何形体就会发⽣变化。
⽽Revit的参数分为两类：实例参数和类型参数。
前⼀种参数针对每个个体都可以不同，后⼀种是由于同⼀种构件在项⽬中可能有多个拷贝。
例如：⼀个商务楼模型中包含500个相同⼤⼩尺⼨、材料的办公桌，为了避免对这些办公桌相同参数修改时需要逐个修改从⽽修改500次的问题，Revit对这样的参数进⾏提炼，并组合之变成⼀种类型。
例如下图的750 x 2000 mm。
类型参数对所有该类型下的实例都相同，例如下⾯的750 x 2000 mm类型的单扇门，如果将类型参数的“厚度”从51改为60，则所有该类型的实例厚度都变成了60。
但不同实例的标⾼参数可能就不⼀样，有的在1楼，有的2楼，修改⼀个标⾼的参数也只对选择的构件个体有效。
搞清楚实例参数和类型参数的关系后，在创建⾃⼰的族时则可以有效地根据实际情况合理设置对应族的参数类型，从⽽使得创建出的族使⽤起来更⽅便。
