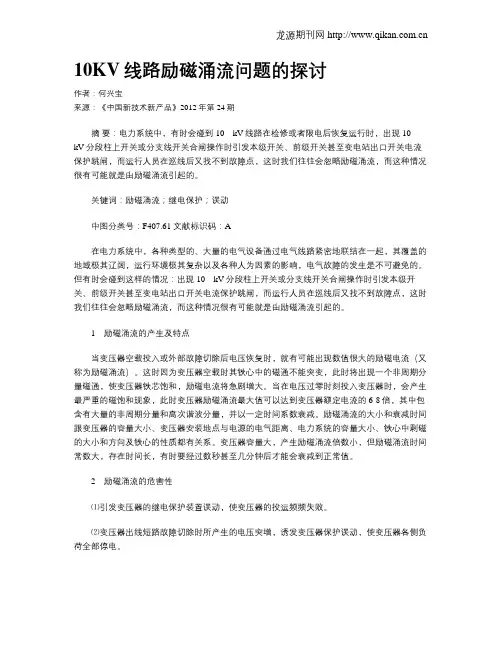

10KV线路中励磁涌流问题的探讨摘要：电力系统中，有时会碰到10KV线路在检修或者限电后恢复运行时，出现继电保护动作，开关跳闸，而运行人员在巡线后又找不到故障点，这时我们往往会忽略励磁涌流，而这种情况很有可能就是由励磁涌流引起的。

关键词：励磁涌流继电保护误动在电力系统中，各种类型的、大量的电气设备通过电气线路紧密地联结在一起，其覆盖的地域极其辽阔，运行环境极其复杂以及各种认为因素的影响，电气故障的发生是不可避免的。

但有时会碰到这样的情况：一条10KV线路在检修或者限电后恢复运行时，出现继电保护动作、开关跳闸，而运行人员在巡线后又找不到故障点，这时我们往往会忽略励磁涌流，而这种情况很有可能就是由励磁涌流引起的。

1、励磁涌流的产生及特点：当变压器空载投入或外部故障切除后电压恢复时，就有可能出现数值很大的励磁电流（又称为励磁涌流）。

这时因为变压器空载时其铁心中的磁通不能突变，此时将出现一个非周期分量磁通，使变压器铁芯饱和，励磁电流将急剧增大。

变压器励磁涌流最大值可以达到变压器额定电流的6~8倍，其中包含有大量的非周期分量和高次谐波分量，并以一定时间系数衰减。

励磁涌流的大小和衰减时间跟变压器的容量大小、变压器安装地点与电源的电器距离、电力系统的容量大小、铁心中剩磁的大小和方向及铁心的性质都有关系。

变压器容量大，产生历次涌流倍数小，但励磁涌流时间常数大，存在时间长，有时要经过数秒甚至几分钟后才能会衰减到正常值。

2、线路中励磁涌流对继电保护装置的影响：一条10KV线路装有大量的变压器，在线路改运行时，这些变压器都挂在线路上，在合闸瞬间，各变压器所产生的励磁涌流在线路上相互迭加、来回反射，产生了一个复杂的电磁暂态过程，在系统阻抗较小时，会出现较大的励磁涌流，时间常数也较大。

一般10KV线路的主保护是采用三段式电流保护，即瞬时电流速断保护、限时电流速断保护和过电流保护。

瞬时电流速断保护和过电流保护。

瞬时电流速断保护由于要兼顾保护的灵敏度。

动作电流值往往取得较小，特别在长线路或系统阻抗大时更明显，励磁涌流值很可能会大于保护装置的整定值，使保护误动。

这种情况在线路变压器个数少、容量小以及系统阻抗大时并不突出，因此容易被忽视，但当线路变压器个数及容量增大后，就可能出现。

这种10KV线路由于励磁涌流而无法正常投入的问题在我们实际中已发生了多次，值得注意。

3、防止励磁涌流引起保护装置误动的方法：励磁涌流有一明显的特征，就是它含有大量的二次谐波，在主变主保护中就利用这个特性，设定二次谐波制动来防止励磁涌流引起保护误动作，但如果用在10KV线路保护，则必须对配电变压器的保护装置进行改造，会大大增加保护装置的复杂性，因此使用应用性很差。

励磁涌流的另一特征就是它的大小随时间而衰减，一开始涌流很大，一段时间后涌流衰减而零，利用涌流这个特点，可在速断保护加入一短时间延时，就可以防止励磁涌流引起的保护装置误动作，这种方法最大优点是不用改造配电变压器的保护装置，虽然会增加故障时间，但对于象10KV这些对系统稳定运行影响较小的地方还是适用。

为了保证可靠的躲过励磁涌流，保护加速回路同样要加入延时。

我们现在10KV线路的主保护时采用二段式电流保护，即限时电流速断保护和过电流保护，限时电流速断及后加速都采用0.2S的时限，就目前来看运行安全，并能很到的避免由于线路中励磁涌流造成的保护装置误动作。

但有时励磁涌流要经过数秒甚至几分钟后才能会衰减到正常值，而限时速断保护定值过小，保护装置仍有误动的可能。

这就要采取一些特别的方法把10KV线路安全投上，如采用分段送电等等。

4、总结：10KV供电系统是电力系统的一部分，它能否安全、稳定、可靠地运行，不但直接关系到居民、企业用电的畅通，而且设计到电力系统能否正常的运行。

因此，我们应该十分重视平时工作中的一些细节，抓住工作中的疑点仔细分析，真正做到“电网坚强”。

10kV 供电系统中励磁涌流的产生及控制【摘 要】本文对10kV 供电系统中励磁涌流的产生原理及特点进行了分析，并提出防止励磁涌流引起误动的方法以及控制措施，保证了电网安全经济的运行。

【关键词】10kV 供电系统 励磁涌流 原理 控制某10kV 配网中一线挂有约50台总容量为16MV A 的配电变压器，在线路恢复送电过程中经常发生以下问题：10kV 分段柱上开关或分支线开关合闸操作时引发本级开关、前级开关甚至变电站出口开关电流保护跳闸。

巡线检查没有找到故障原因，采用逐级送电线路可正常供电，公司组织技术人员分析，确定为送电瞬间变压器空载合闸励磁涌流过大引发开关保护动作跳闸。

一、变压器励磁涌流产生原理及特点1．励磁电流0I电力变压器是电能、磁能转换装置。

在变压器二次绕组开路的情况下，即空载运行，一次绕组中要流过一定的励磁电流0I 来建立主磁通，励磁电流和磁场的关系是由变压器铁芯的磁化曲线的非线性特性决定。

变压器空载运行在稳定状态下，由于建立了稳定的主磁通，铁芯中的磁通密度不会达到饱和，因此励磁电流0I 值很小，一般为变压器额定电流的2%～10%，但一旦由于某种原因磁通密度增大到饱和状态，励磁电流0I 就会剧增，铁芯越饱和，产生磁场所需的励磁电流就越大。

2．励磁涌流变压器空载合闸是一个瞬变过程，在合闸的瞬间，假定铁芯中没有剩磁，外加电压U 会在磁路产生一个滞后JI/2相角的磁通1ϕ，这是一个旋转分量，由于磁路的磁通不能突变，必然要由励磁电流分量产生一个1ϕ-来平衡磁路，保持磁通瞬间的零值，这个1ϕ-是一个暂态（自由）分量，随时间常数T=L/R （L 为一次绕组的全自感，R 为一次回路电阻）大小逐步衰减。

假设开关在最不利的情况下合闸，即电压U 过零的时候，1ϕ将达到幅值m ϕ，暂态分量1ϕ-，也出现最大值m ϕ-，并随时间常数T 逐步衰减，经过半个周波后，1ϕ将达到负的最大值m ϕ-，这时，两个磁通的叠加将接近m ϕ2-（如图1），这将引起铁芯高度磁饱和，根据铁芯的磁化特性，励磁电流会剧增，称之为励磁涌流，数值将达到正常空载运行励磁电流的50～80倍，以一般变压器正常空载励磁电流为额定电流的10%计算，在最不利情况下合闸，空载合闸励磁涌流瞬时值可达额定电流的5～8倍，如果再考虑合闸瞬间的剩磁影响，励磁电流会更大。

以上是分析单相变压器最不利空载合闸情况，在三相变压器中由于三相电压彼此相差120度，因此合闸时总会有一相的合闸状态处于或接近上面分析的最不利状态，因此总有一相出现最大的励磁涌流。

由于回路电阻R 的存在，合闸电流将随时间常数T=L/R 逐步衰减，最终恢复到正常空载电流水平（如图2）。

一般小容量变压器衰减快，约几个周波后即达稳定状态，大容量变压器衰减慢，可以延续几秒甚至20秒，这样就不难解释10kV 配网开关电流保护跳闸了。

图1 磁通曲线图 图2 空载合闸电流变化曲线3．励磁涌流过大带来的问题10kV 电流瞬时速断保护作为小电流接地系统的有效辅助保护是按照最大运行方式下线路末端三相短路电流来整定的，由于考虑到灵敏度大于1. 2，因此动作电流值往往取得较小，特别是在线路较长，配电变压器较多时,即系统阻抗较大时，其取值会更小。

因此在整定时没有考虑到配电变压器投入时的励磁涌流对瞬时速断保护的影响，即励磁涌流的起始值远远超过瞬时速断保护定值，造成一些变电站的10kV 出线检修或事故后不能送电的情况发生。

4．配网10kV系统励磁涌流特点（1）含有大量的高次谐波，以二次谐波为主；（2）包含很大成分的暂态分量，暂态分量随时间常数T=L/R衰减；（3）和短路电流波形不同，励磁涌流波形之间会有间断；（4）和变压器励磁涌流不同，10kV配网励磁涌流是各变压器所产生的励磁涌流复杂的迭加。

二、配网中防止励磁涌流引起误动的方法励磁涌流有明显的特征，含有大量的二次谐波，在变压器主保护中就利用这个特性，设置了利用二次谐波幅值或励磁涌流间断角的特性来防止励磁涌流引起保护误动作，但如果应用在10kV 线路保护中，必须对保护装置进行改造，会大大增加装置软件的复杂性，实用性较差。

励磁涌流的另一特征就是它的大小随时间而衰减，一开始涌流峰值很大，对于小型变压器，大致经过7～10 个工频周波(0. 14～0. 2 s) 后，涌流几乎衰减为可以忽略的范围。

利用涌流这个特点，在电流速断保护时加入一段时间延时，就可以防止励磁涌流引起的误动作，但是会增加故障时间，同时只能运用于短路电流不是很大，不易造成TA 饱和的线路(对于有TA 饱和情况，保护应在短路开始的1/ 4 周波前动作)。

因此，只要满足上述条件，适当地增加0. 1～0. 15 s的时限可以很好地避免由于线路中励磁涌流造成的保护装置误动作。

如果不能满足条件，应重新整定速断保护定值，在满足灵敏度的条件下使整定值能躲过励磁涌流。

三、配网中励磁涌流控制励磁涌流对变压器的安全运行危害不大，但对继电保护的影响不小，特别是对主变差动保护和三段式电流保护，不采取措施将引起保护误动。

根据励磁涌流的特点，主变差动保护一般采取波形鉴别、二次谐波制动及速饱和变流器等措施限制、躲开励磁涌流，对10kV配网而言，采取以上措施设备制造上有一定困难，而根据10kV配网特点和实际运行工作需要，10kV配网励磁涌流控制可以采取以下有效措施：（1）柱上分段或分支开关安装涌流控制器。

该控制器能够在电网正常运行或开关合闸出现浪涌电流情况下，自动识别并延时脱扣控制，防止由于浪涌引起开关误动脱扣。

（2）变电站线路出口开关串联一个合闸电阻，在合闸完成后自动短接切除，其目的是降低涌流暂态分量衰减的时间常数，使之加速衰减，避免电流保护的二、三段动作跳闸。

（3）对10kV线路进行合理分段和分配负荷，控制一次合闸送电容量，分级送电，避免大量变压器励磁涌流恶性迭加。

四、结语励磁涌流问题是由多个原因引起的，一是电力负荷快速增长，线路所挂配变容量剧增，并均为大容量配变；二是线路电气距离短，负荷集中，主线路全长不到4公里，加强了各变压器励磁涌流的迭加效应；三是开关没有采取消涌措施。

这条线路发现的问题，值得其它类似线路参考和借鉴。

因此，加强配网规划管理，对线路进行合理分段和分配负荷，防范类似问题出现。

另外，加强对开关等设备的选型管理，选择带消涌装置的设备也是一种防范和应对此类问题的方法和有效措施。

还有，应根据电网和负荷变化情况，及时对变电站出口开关和柱上开关保护定值进行调整，同时在保护定值整定原则上，特别是电流三段定值的整定原则，在满足切除故障灵敏性和可靠性的基础上，要尽可能考虑躲过合闸励磁涌流的影响，对单电源10kV馈线，可以按照最小方式下线路末端最小短路电流可靠启动原则整定。
